1 elte w dostępie dla małych i średnich ISP

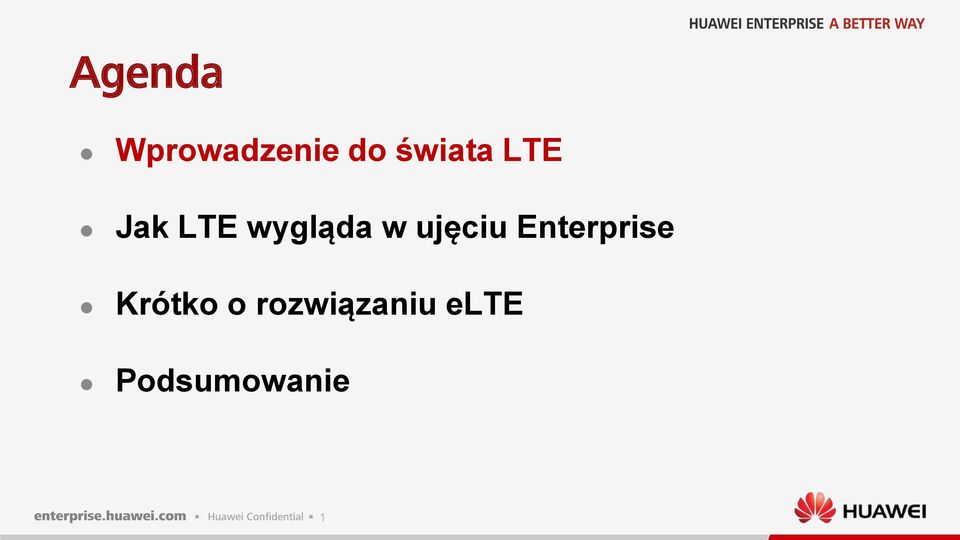

2 Agenda Wprowadzenie do świata LTE Jak LTE wygląda w ujęciu Enterprise Krótko o rozwiązaniu elte Podsumowanie 1

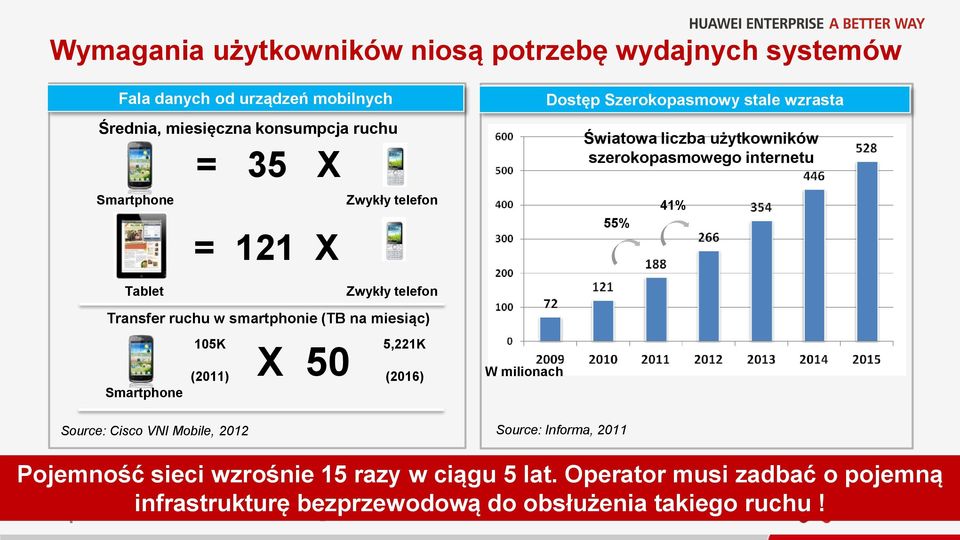

3 Wymagania użytkowników niosą potrzebę wydajnych systemów Fala danych od urządzeń mobilnych Średnia, miesięczna konsumpcja ruchu = 35 X Smartphone Zwykły telefon = 121 X Tablet Zwykły telefon Transfer ruchu w smartphonie (TB na miesiąc) 105K (2011) Smartphone Source: Cisco VNI Mobile, 2012 X 50 5,221K (2016) W milionach Dostęp Szerokopasmowy stale wzrasta 55% Source: Informa, 2011 Światowa liczba użytkowników szerokopasmowego internetu 41% Pojemność sieci wzrośnie 15 razy w ciągu 5 lat. Operator musi zadbać o pojemną infrastrukturę bezprzewodową do obsłużenia takiego ruchu! 2

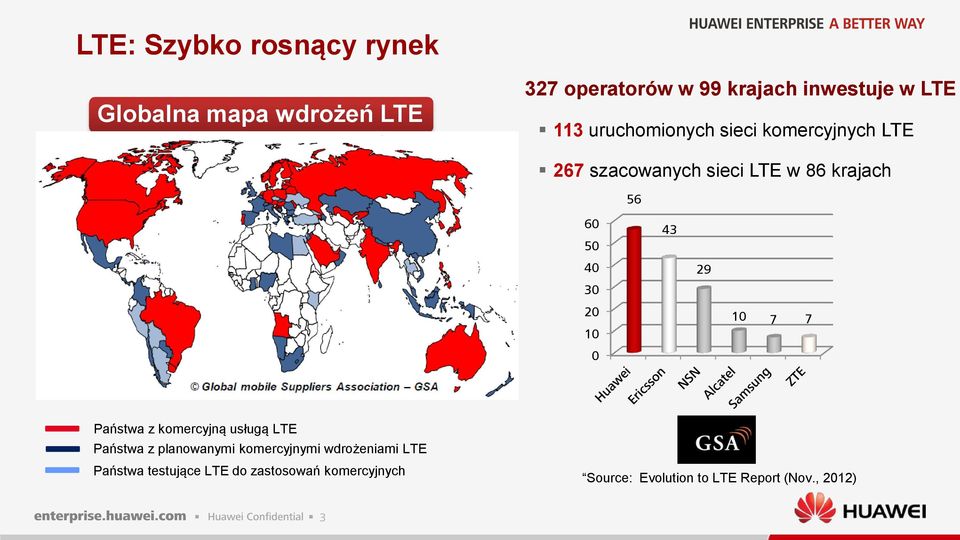

4 LTE: Szybko rosnący rynek Globalna mapa wdrożeń LTE 327 operatorów w 99 krajach inwestuje w LTE 113 uruchomionych sieci komercyjnych LTE 267 szacowanych sieci LTE w 86 krajach Państwa z komercyjną usługą LTE Państwa z planowanymi komercyjnymi wdrożeniami LTE Państwa testujące LTE do zastosowań komercyjnych Source: Evolution to LTE Report (Nov., 2012) 3

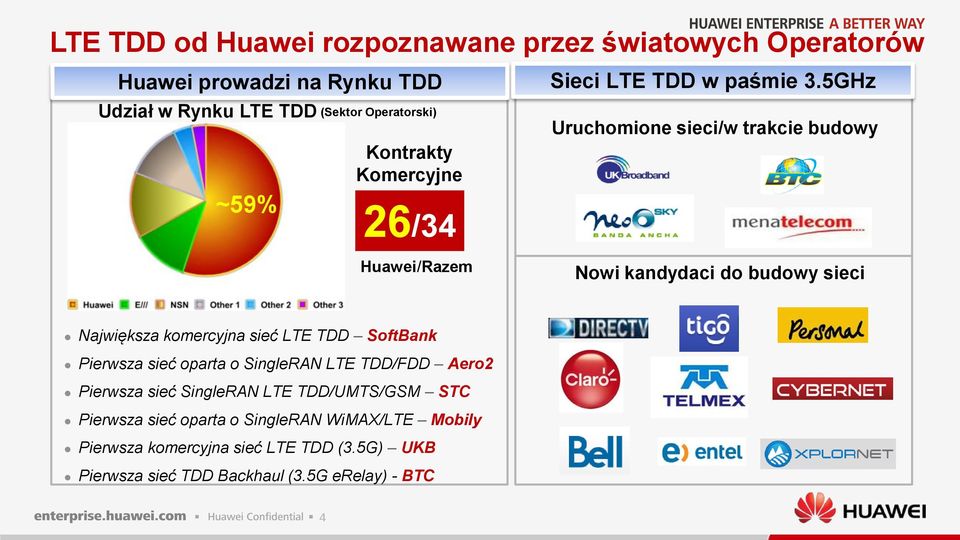

5 LTE TDD od Huawei rozpoznawane przez światowych Operatorów Huawei prowadzi na Rynku TDD Udział w Rynku LTE TDD (Sektor Operatorski) ~59% Kontrakty Komercyjne 26/34 Huawei/Razem Sieci LTE TDD w paśmie 3.5GHz Uruchomione sieci/w trakcie budowy Nowi kandydaci do budowy sieci Największa komercyjna sieć LTE TDD SoftBank Pierwsza sieć oparta o SingleRAN LTE TDD/FDD Aero2 Pierwsza sieć SingleRAN LTE TDD/UMTS/GSM STC Pierwsza sieć oparta o SingleRAN WiMAX/LTE Mobily Pierwsza komercyjna sieć LTE TDD (3.5G) UKB Pierwsza sieć TDD Backhaul (3.5G erelay) - BTC 4

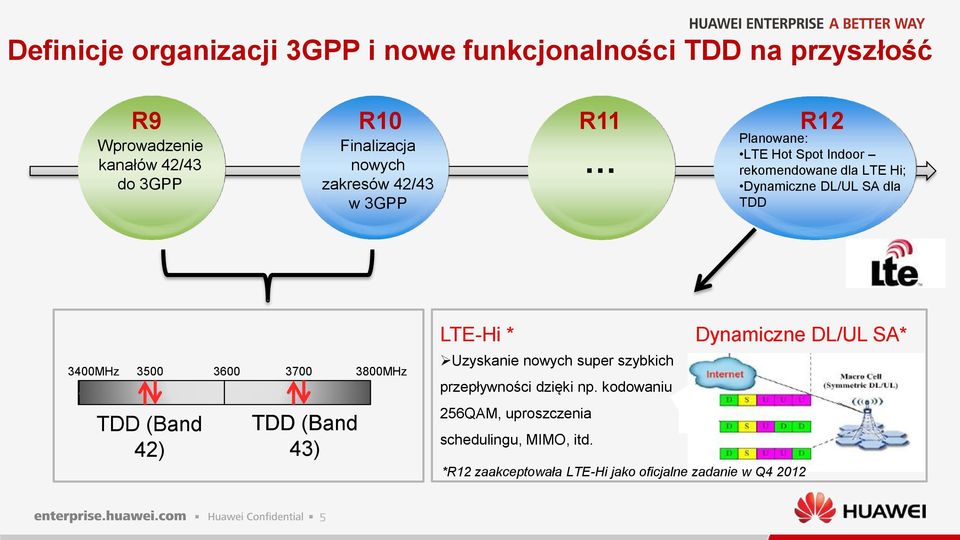

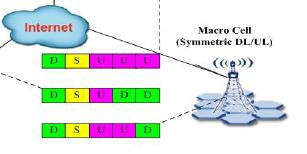

6 Definicje organizacji 3GPP i nowe funkcjonalności TDD na przyszłość R9 R10 R11 R12 Wprowadzenie kanałów 42/43 do 3GPP Finalizacja nowych zakresów 42/43 w 3GPP Planowane: LTE Hot Spot Indoor rekomendowane dla LTE Hi; Dynamiczne DL/UL SA dla TDD 3400MHz MHz TDD (Band 42) TDD (Band 43) LTE-Hi * Uzyskanie nowych super szybkich przepływności dzięki np. kodowaniu 256QAM, uproszczenia schedulingu, MIMO, itd. Dynamiczne DL/UL SA* *R12 zaakceptowała LTE-Hi jako oficjalne zadanie w Q Dynamic SA based on traffic variation 5

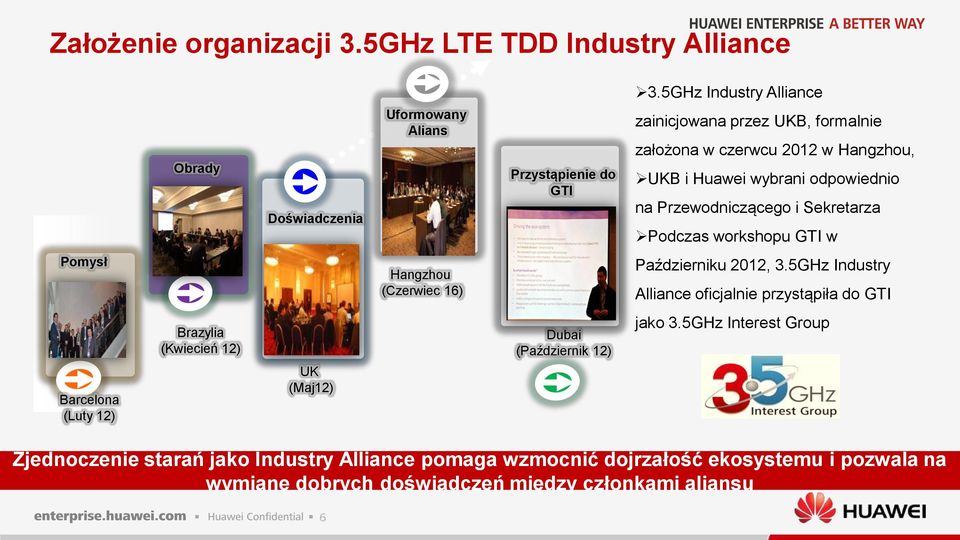

7 Założenie organizacji 3.5GHz LTE TDD Industry Alliance 3.5GHz Industry Alliance Obrady Doświadczenia Uformowany Alians Przystąpienie do GTI zainicjowana przez UKB, formalnie założona w czerwcu 2012 w Hangzhou, UKB i Huawei wybrani odpowiednio na Przewodniczącego i Sekretarza Podczas workshopu GTI w Pomysł Hangzhou (Czerwiec 16) Październiku 2012, 3.5GHz Industry Alliance oficjalnie przystąpiła do GTI Barcelona (Luty 12) Brazylia (Kwiecień 12) UK (Maj12) Dubai (Październik 12) jako 3.5GHz Interest Group Zjednoczenie starań jako Industry Alliance pomaga wzmocnić dojrzałość ekosystemu i pozwala na wymianę dobrych doświadczeń między członkami aliansu 6

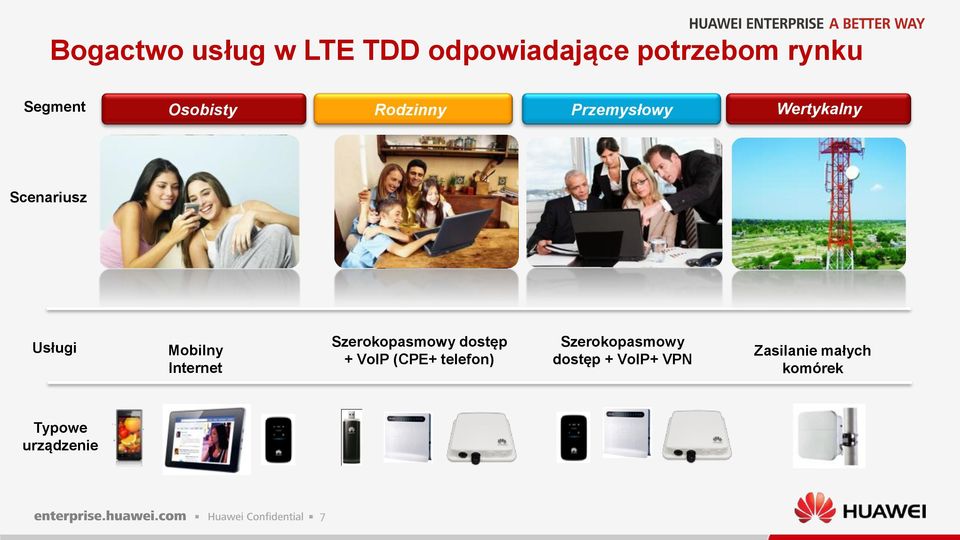

8 Bogactwo usług w LTE TDD odpowiadające potrzebom rynku Segment Osobisty Rodzinny Przemysłowy Wertykalny Scenariusz Usługi Mobilny Internet Szerokopasmowy dostęp + VoIP (CPE+ telefon) Szerokopasmowy dostęp + VoIP+ VPN Zasilanie małych komórek Typowe urządzenie 7

9 Pasmo na wagę Złota = 3.5GHz Ponad 880MHz nowego Pasma potrzeba na następne 10 lat 700MHz, 100MHz Dostępne Pasmo LTE (wspólnie TDD i FDD) 3.5GHz, 400MHz (3400~3800) 1720MHz 1300MHz 2.3GHz, 100MHz 840Mhz 2.6GHz, 190MHz 700MHz: Oczekuje na uwolnienie od TV Source: ITU-R Report 2078; UMTS Forum Jan i 2.6GHz: Ostra konkurencja 3.4-3,8GHz: 400MHz dostępnego pasma 8

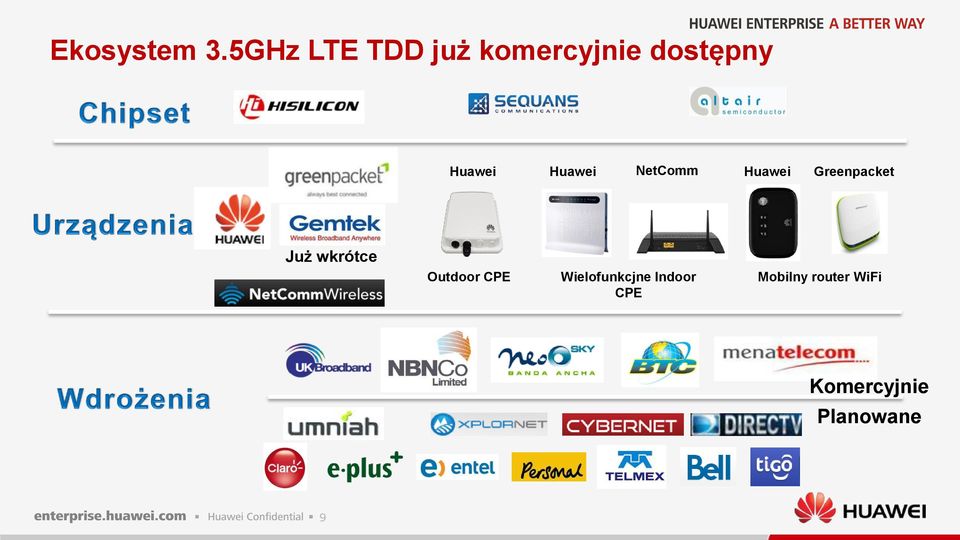

10 Ekosystem 3.5GHz LTE TDD już komercyjnie dostępny Huawei Huawei NetComm Huawei Greenpacket Już wkrótce Outdoor CPE Wielofunkcjne Indoor CPE Mobilny router WiFi Komercyjnie Planowane 9

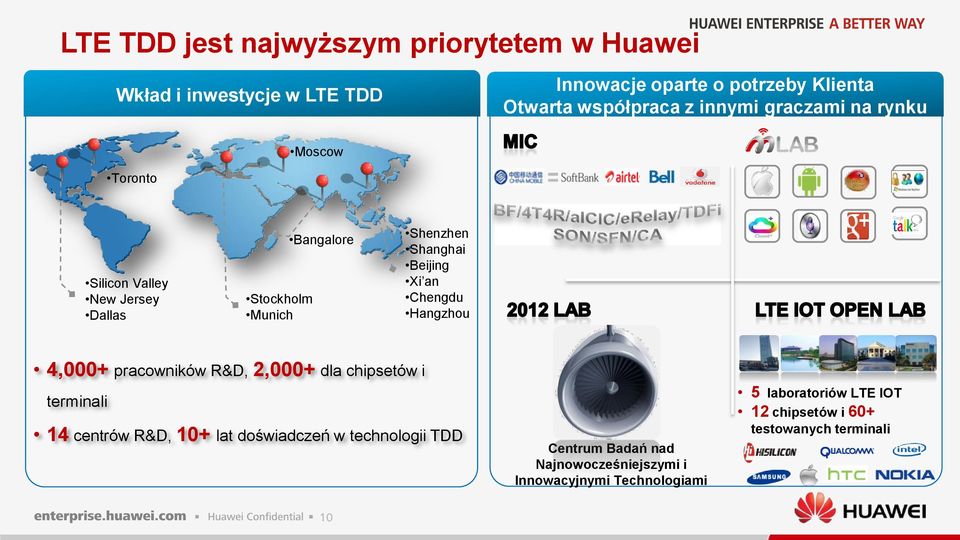

11 LTE TDD jest najwyższym priorytetem w Huawei Wkład i inwestycje w LTE TDD Innowacje oparte o potrzeby Klienta Otwarta współpraca z innymi graczami na rynku Moscow Toronto Silicon Valley New Jersey Dallas Stockholm Munich Bangalore Shenzhen Shanghai Beijing Xi an Chengdu Hangzhou 4,000+ pracowników R&D, 2,000+ dla chipsetów i terminali 14 centrów R&D, 10+ lat doświadczeń w technologii TDD Centrum Badań nad Najnowocześniejszymi i Innowacyjnymi Technologiami 5 laboratoriów LTE IOT 12 chipsetów i 60+ testowanych terminali 10

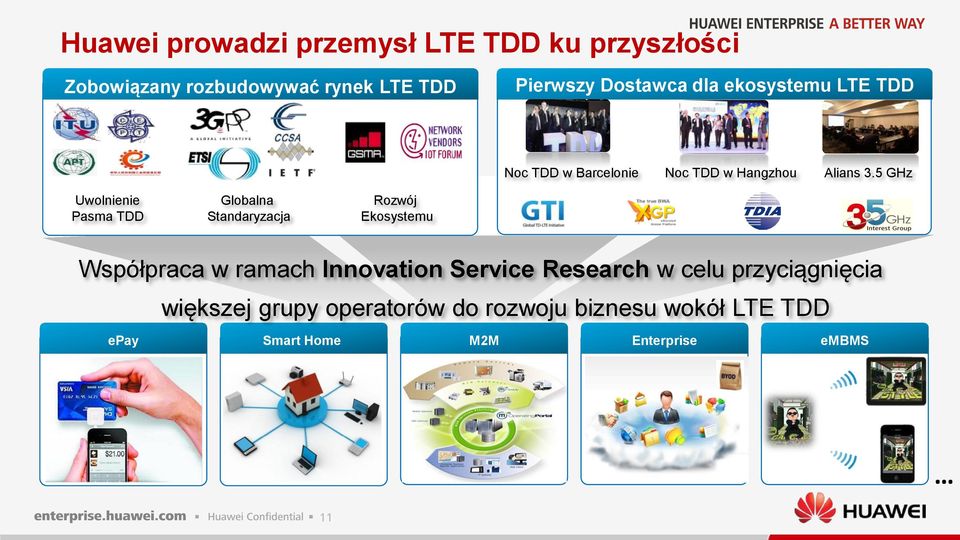

12 Huawei prowadzi przemysł LTE TDD ku przyszłości Zobowiązany rozbudowywać rynek LTE TDD Pierwszy Dostawca dla ekosystemu LTE TDD Noc TDD w Barcelonie Noc TDD w Hangzhou Alians 3.5 GHz Uwolnienie Pasma TDD Globalna Standaryzacja Rozwój Ekosystemu Współpraca w ramach Innovation Service Research w celu przyciągnięcia większej grupy operatorów do rozwoju biznesu wokół LTE TDD epay Smart Home M2M Enterprise embms 11

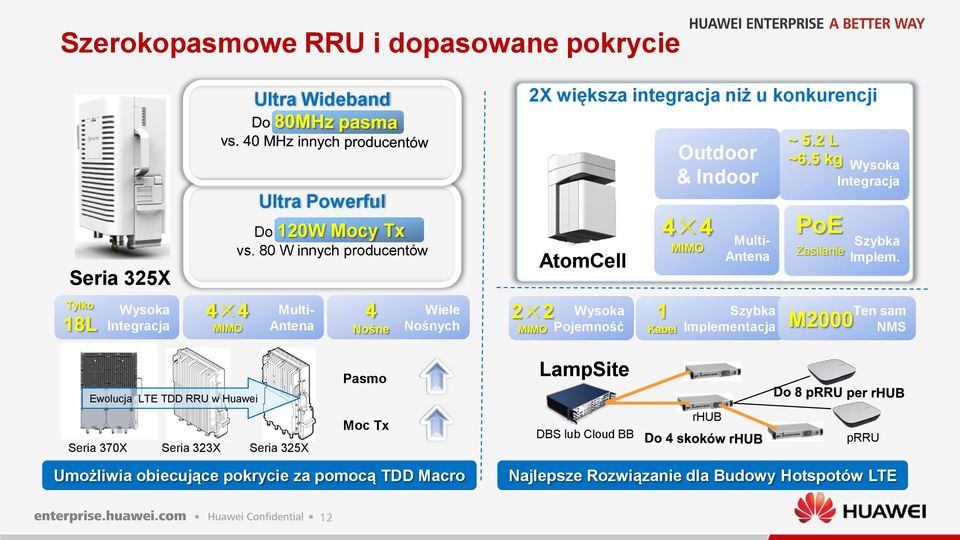

13 Szerokopasmowe RRU i dopasowane pokrycie Ultra Wideband 2X większa integracja niż u konkurencji Seria 325X Ultra Powerful Do 120W Mocy Tx vs. 80 W innych producentów AtomCell Outdoor & Indoor 4 4 MIMO Multi- Antena ~ 5.2 L ~6.5 kg PoE Zasilanie Wysoka Integracja Szybka Implem. Tylko 18L Wysoka Integracja 4 4 MIMO Multi- Antena 4 Nośne Wiele Nośnych 2 2 Wysoka MIMO Pojemność 1 Kabel Szybka Implementacja M2000 Ten sam NMS Pasmo LampSite Ewolucja LTE TDD RRU w Huawei Seria 370X Seria 323X Seria 325X Moc Tx DBS lub Cloud BB rhub prru Umożliwia obiecujące pokrycie za pomocą TDD Macro Najlepsze Rozwiązanie dla Budowy Hotspotów LTE 12

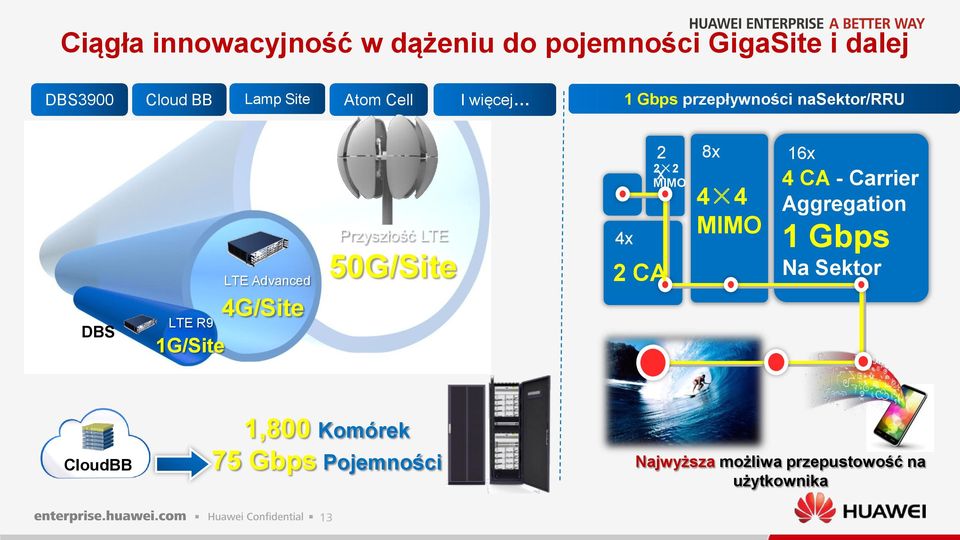

14 Ciągła innowacyjność w dążeniu do pojemności GigaSite i dalej DBS3900 Cloud BB Lamp Site Atom Cell I więcej 1 Gbps przepływności nasektor/rru DBS LTE R9 1G/Site LTE Advanced 4G/Site Przyszłość LTE 50G/Site 4x 2 x 2 CA 2 2 MIMO 8x 4 4 MIMO 16x 4 CA - Carrier Aggregation 1 Gbps Na Sektor CloudBB 1,800 Komórek 75 Gbps Pojemności Najwyższa możliwa przepustowość na użytkownika 13

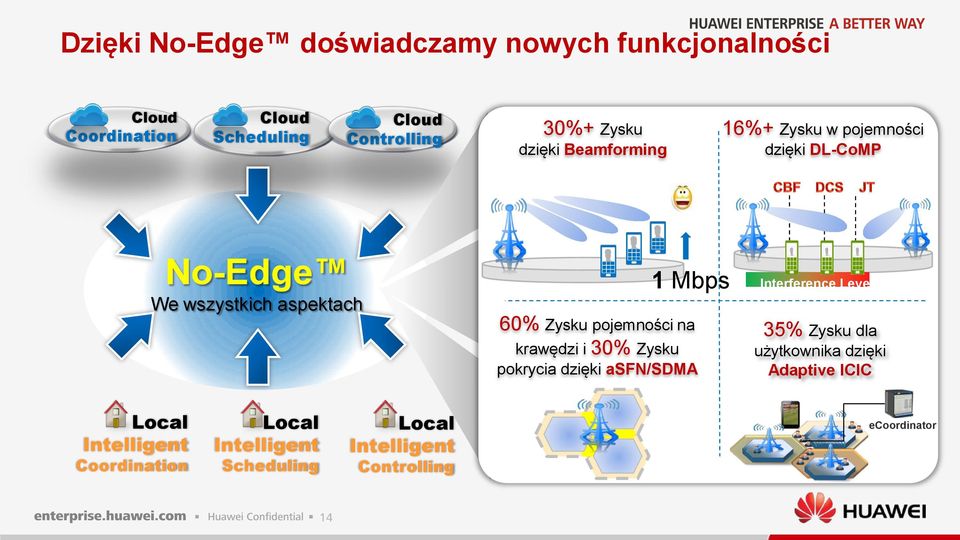

15 Dzięki No-Edge doświadczamy nowych funkcjonalności Cloud Coordination Cloud Scheduling Cloud Controlling 30%+ Zysku dzięki Beamforming 16%+ Zysku w pojemności dzięki DL-CoMP No-Edge We wszystkich aspektach 1 Mbps 60% Zysku pojemności na krawędzi i 30% Zysku pokrycia dzięki asfn/sdma Interference Level 35% Zysku dla użytkownika dzięki Adaptive ICIC Local Intelligent Coordination Local Intelligent Scheduling Local Intelligent Controlling ecoordinator 14

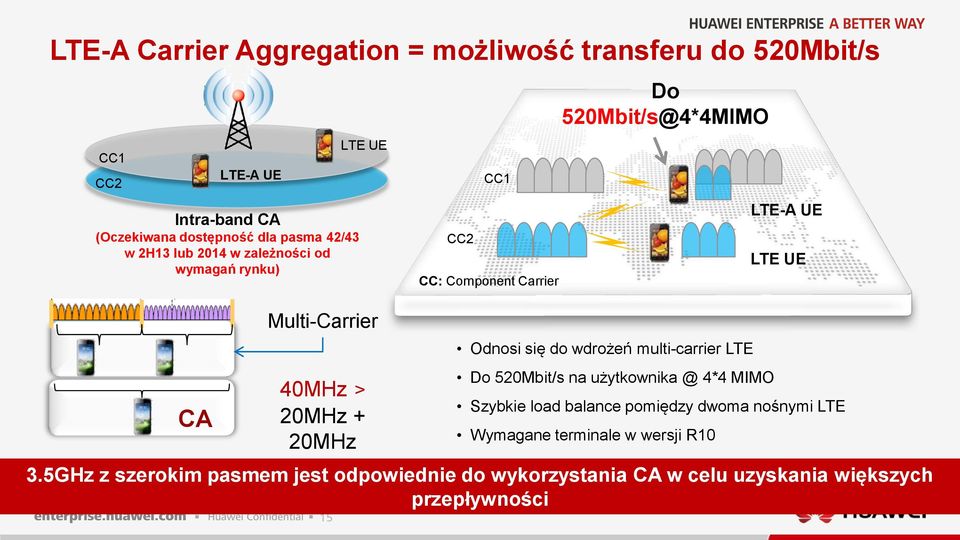

16 LTE-A Carrier Aggregation = możliwość transferu do 520Mbit/s CC1 CC2 Intra-band CA (Oczekiwana dostępność dla pasma 42/43 w 2H13 lub 2014 w zależności od wymagań rynku) CA LTE-A UE 15 LTE UE Multi-Carrier 40MHz > 20MHz + 20MHz CC2 CC1 CC: Component Carrier Do 520Mbit/s@4*4MIMO Odnosi się do wdrożeń multi-carrier LTE Do 520Mbit/s na 4*4 MIMO Szybkie load balance pomiędzy dwoma nośnymi LTE Wymagane terminale w wersji R10 LTE-A UE LTE UE 3.5GHz z szerokim pasmem jest odpowiednie do wykorzystania CA w celu uzyskania większych przepływności

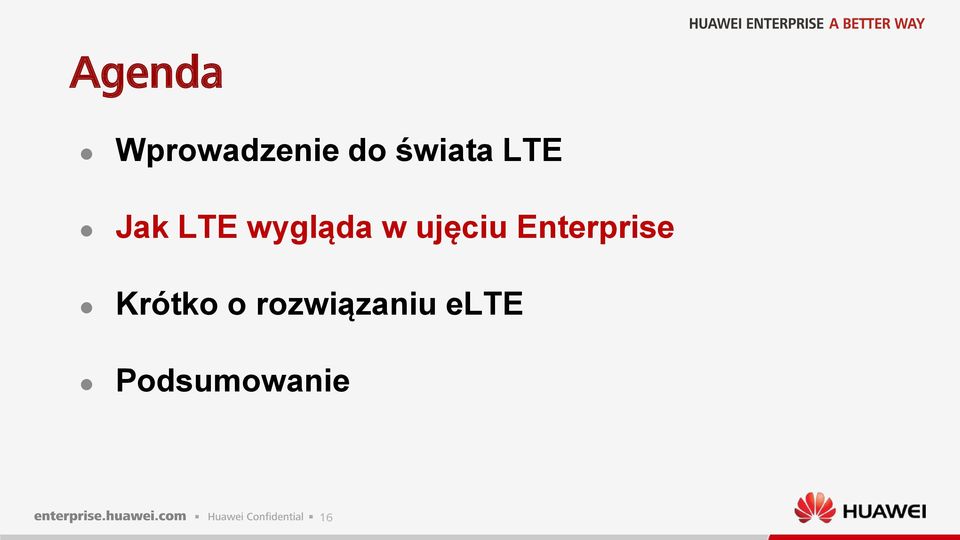

17 Agenda Wprowadzenie do świata LTE Jak LTE wygląda w ujęciu Enterprise Krótko o rozwiązaniu elte Podsumowanie 16

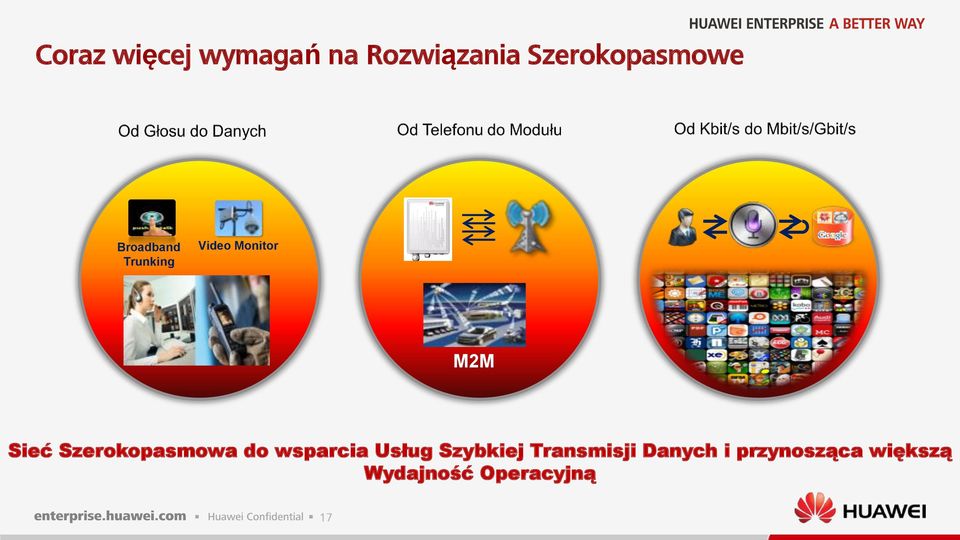

18 Coraz więcej wymagań na Rozwiązania Szerokopasmowe Broadband Trunking Video Monitor M2M Sieć Szerokopasmowa do wsparcia Usług Szybkiej Transmisji Danych i przynosząca większą Wydajność Operacyjną 17

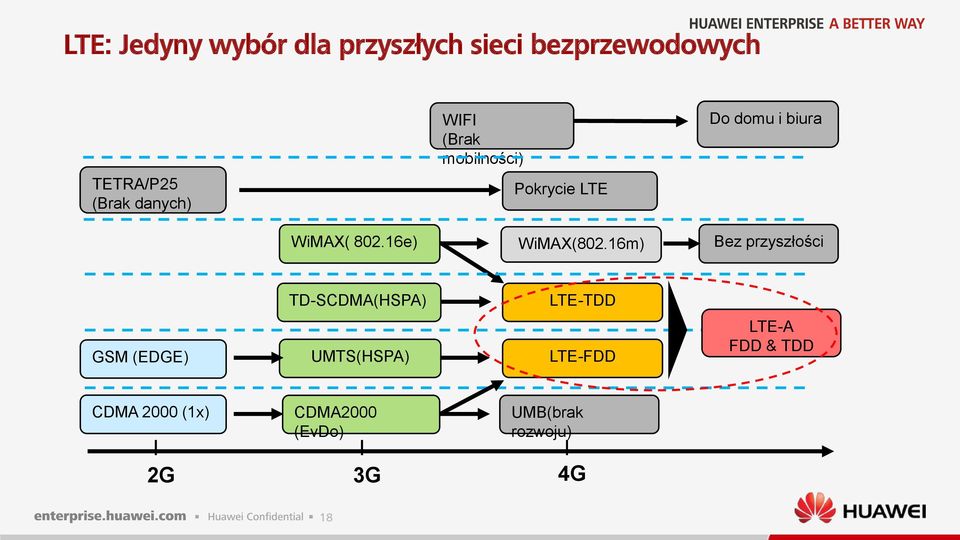

19 LTE: Jedyny wybór dla przyszłych sieci bezprzewodowych TETRA/P25 (Brak danych) WIFI (Brak mobilności) Pokrycie LTE Do domu i biura WiMAX( e) WiMAX(802.16m) Bez przyszłości TD-SCDMA(HSPA) LTE-TDD GSM (EDGE) UMTS(HSPA) LTE-FDD LTE-A FDD & TDD CDMA 2000 (1x) CDMA2000 (EvDo) UMB(brak rozwoju) 2G 3G 4G 18

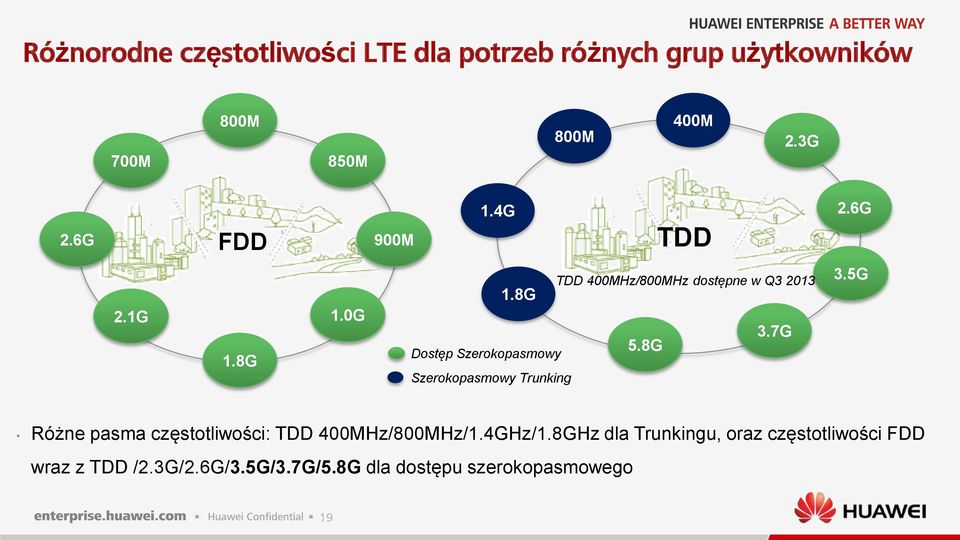

20 Różnorodne częstotliwości LTE dla potrzeb różnych grup użytkowników 700M 800M 850M 800M 400M 2.3G 2.6G FDD 900M 1.4G TDD 2.6G 2.1G 1.8G 1.0G 1.8G Dostęp Szerokopasmowy Szerokopasmowy Trunking TDD 400MHz/800MHz dostępne w Q G 5.8G 3.5G Różne pasma częstotliwości: TDD 400MHz/800MHz/1.4GHz/1.8GHz dla Trunkingu, oraz częstotliwości FDD wraz z TDD /2.3G/2.6G/3.5G/3.7G/5.8G dla dostępu szerokopasmowego 19

21 Rynek LTE Enterprise kto jest adresatem? Do jakich Klientów powinniśmy adresować rozwiązania LTE? Rynek Publiczny (Rządowy, JST) Projekty wspierane przez środki UE (wykluczenie cyfrowe, ostatnia mila, sieć szerokopasmowa) Bezprzewodowe Miasta (włączając Kioski Internetowe, darmowe HotSpoty) Projekty Wideo-monitoringu (Bezpieczne Miasto) Projekty ITS, w tym Miejskie Systemy Dyspozytorskie Projekty wymagające mobilnej komunikacji: Sieć dla karetek, Służb miejskich, Straży pożarnej Rynek Wertykalny Sektor Transportowy: Koleje, Autostrady, Metro, Porty Lotnicze, Sektor Bezpieczeństwa: Systemy monitoringu granic, portów, itd. Sektor Energetyczny: Smart Grid i opomiarowanie dla innych użyteczności publicznych Operatorzy Bezprzewodowi (WiSP) pozyskujący środki UE Operatorzy WiSP budujący ostatnia milę Mali i Średni Operatorzy (posiadający częstotliwości Enterprise) Ci Operatorzy posiadają wybudowane sieci bezprzewdowe (zwykle WiMAX) ale chcą migrować w kierunku nowych technologii (LTE) Operatorzy budujący sieć stałą i bezprzewodową, którzy chcą świadczyć identyczne usługi typu xdsl bez względu na rodzaj sieci 20

22 Model Biznesowy: Idealny dla usług WBB i operatorów WiMAX LTE TDD Idealne dla Radiowego Broadbandu Ewoluując do LTE powstaje nowa jakość Rynek Domowy i Enterprise Broadband Użytkownik Mobilny Operator Sieć w Arabii Saudyjskiej Urządzenia Suwak do regulacji pasma Od i Do Użytkownika UL DL Dual-SIM/Dual- Standby Średnia pojemność sektora podwajana podczas ewolucji +99% Hasło LTE powoduje naturalny przyrost Klientów 1M w 10 mies. Sieć Radiowa Wiele-nośnych CA 4 4 MIMO/BF UL/DL CoMP 200K w 2 lata WiMAX LTE 21

23 Sieć architektura i usługi Usługi Sieć Dystrybucyjna IP Core Zarządzanie Fax Telefon Terminale zewnętrzne i wewnętrzne SB LTE Terminale zewnętrzne i wewnętrzne Telefon IP SB LTE Internet WiFi hotspot Mobilne hotspoty WiFi Usługi ICT / Cloud Monitoring 22

24 Agenda Wprowadzenie do świata LTE Jak LTE wygląda w ujęciu Enterprise Krótko o rozwiązaniu elte Podsumowanie 23

25 Architektura LTE Zelety: W pełni zgodna ze standardem 3GPP Prosta, łatwa do zrozumienia Cała oparta o IP Z dedykowanymi terminalami zewnętrznymi pod dostęp stały W pełni zarządzalna (każdy element) 24

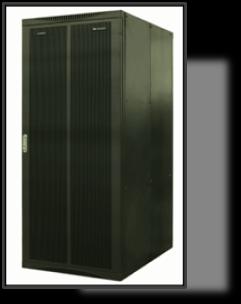

26 System LTE prostota i łatwość instalacji Sieć IP RRU Antena Stojak19 Serwer NMS Core BBU Kabel Optyczny Zasilanie 48V Sieć IP Klient NMS BBU może być zainstalowane w stojaku19,szafce OMB, czy zewnętrznej szafce APM30 (różne scenariusze instalacji szafki) 25

27 Elastyczna struktura systemu w zależności od wielkości sieci Izolowana Stacja Bazowa Mała Sieć Duża Sieć Odległe obszary Port Mała sieć miejska, gminna Sieć rozległa (powiat, województwo) Jedna lokalizacja: 6 RRUs DL 150Mbit/s, UL 75Mbit/s; Core wielk. 2U do 60 Stacji Dostępny w Q Stacji enodeb 20k użytkowników 26

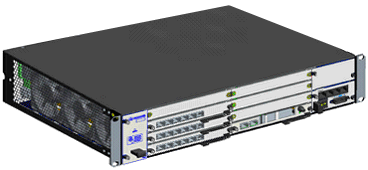

28 Micro Core dla budowy mniejszej sieci escn230 Dostępny w 2013 Q3 Wysokość 2U, 12kg: 4 elementy sieciowe(mme,sgw, PGW, HSS) w jednej obudowie Pojemność: Maksymalnie do 4000 użytkowników, 20 enodeb, przepustowość 2Gbps,4000 grup trunkingowych, 512 jednoczesnych grup Wysoka Niezawodność: Backup kart i redundancja, dostępność systemu %, MTBF g, MTTR 60min Niski Pobór Mocy: 400W Temperatura Pracy: -20 C do +55 C Odporność na wstrząsy: GB Sieć Micro Core dla łatwej implementacji i obniżenia kosztów systemu 27

29 Compact Core dla budowy dużych sieci ecns600 HSS MME SGW PGW Wysokość 14U Pojemność: Maks. 20K użytkowników, 500 enodeb, 2000 grup trunkingowych, 512 jednoczesnych grup Łatwa rozbudowa: Stakowalne szafy dla możliwości rozbudowy sieci Wysoka Niezawodność: Backup kart i redundancja, MTBF g Warunki: 5 ~ 45 (w pracy), -5 ~ +50 (ekstremalnie), -40 ~ +70 (w transporcie) Sieć Compact Core dla łatwej rozbudowy i wysokiej niezawodności 28

30 DBS3900: Stacja Bazowa ebbu erru erru erru BBU: Wysokość 2U, waga: 12kg (w pełni wyposażona) Maks. Ilość aktywnych użytkowników: 2000 Pobór mocy: 300W (Max), 150W (Standardowo) Maksymalna konfiguracja: 1 BBU dla 6 RRU( Trunking), 1 BBU dla 12 RRU(FDD)/18RRU(TDD) ( Dostęp Szerokopasmowy) RRU: Częstotliwości: 400M/800M w 2013 Q3 - FDD: 700M/800M/850M/900M/1.0G/1.8G/2.1G/2.6G - TDD: 400M/800M/1.4G/1.8G/2.3G/2.5G/2.6G/3.5G/3.6G/3.7G/5.8G Szerokość Kanałów: 5MHz/10MHz/20MHz Maks. Moc Wyjściowa: 4 * 20W Zasilanie: -48V DC, ~220V Waga: 19.5kg Ochrona: IP65 Temperatura pracy (operacyjnie): -40 ~ +55 Instalacja: Na wieży Na słupie ECV Na ścianie Na budynku 29

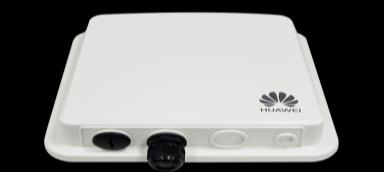

31 Terminale LTE ea B222s-42 B593s-42 E5776s-420 Urządzenie Typ Zewnętrzne CPE (IP67) Zewnętrzne CPE (IP65) Wewnętrzne CPE Cat4 Mobile WiFi Procesor HiSilicon Balong700 HiSilicon Balong700 HiSilicon Balong700 HiSilicon Balong710 Pasmo LTE TDD: 3400~3800MHz LTE TDD: 3400~3800MHz LTE TDD: 3400~3800MHz LTE TDD 3400~3800MHz LTE FDD 2600MHz, HSPA+/ UMTS 900/2100MHz Specyfikacja LTE Cat 3 UE: 68/17Mbps -DL MIMO, Single-stream Beamforming -Tx Power: 23dBm Antenna Gain: 16dBi Up to 16 users/device 250 mm x 250 mm x 60 mm 1.1kg LTE Cat 3 UE: 68/17Mbps -DL MIMO, Single-stream Beamforming -Tx Power: 23dBm Antenna Gain: 16dBi Up to 16 users/device 255*254*58mm 1.1kg LTE Cat 3 UE: 68/17Mbps DL MIMO, Single-stream Beamforming Tx Power: 23dBm Antenna Gain: 5dBi Up to 16 users/device 190mm 35mm 165 mm 0.5kg LTE Cat 4 UE: TDD 112/10Mbps Data service, DL MIMO Tx Power: 23dBm Dual-stream Beamforming 3000mAH, Working time 6h 30

32 Mały i prosty system zarządzania eomc eomc Core BTS Urządzenia Zarządzanie E2E NE: ecns, BTS, oraz urządzenia abonenckie Monitoring Sieci: Wizualizacja topologii sieci, informacje o alarmach i zdarzeniach, rzeczywisty podgląd obciążenia sieci Utrzymanie NE : Konfiguracja i administracja NE,, upgrade oprogramowania Nazrędzia utrzymaniowe: Narzędzie analizy wydajności, planowanie sieci i narzędzie optymalizujące, kompleksowe narzędzie do programowania terminali 31

33 Kwalifikacje do budowy sieci szerokopasmowej WiMAX(35:12)( 2*10Mhz) TDD LTE(1:3)(20Mhz) FDD LTE (20Mhz) Uplink Peak Data Rate(Mbps) Downlink Peak Data Rate(Mbps) Ogromna przepływność: do użytkownika 100Mbit/s, do sieci 50Mbit/s Niskie opóźnienie: opóźnienie dla użytkownika <5ms, 32

34 Symulacja średnich przepływności w LTE Podział ramki DL:UL 2:2 W górę sieci (UL) W dół sieci(dl) Średnia przepustowość kbps kbps Maksymalna przepust kbps kbps Podział ramki DL:UL 3:1 W górę sieci (UL) W dół sieci (DL) Średnia przepustowość kbps kbps Maksymalna przepust kbps kbps Podział ramki DL:UL 8:1 Średnia przepustowość W górę sieci (UL) W dół sieci(dl) kbps kbps Maksymalna przepust kbps kbps Przepustowość sektora/ komórki w LTE jest od 2-5 razy wyższa niż w WiMAX-ie 33

35 Agenda Wprowadzenie do świata LTE Jak LTE wygląda w ujęciu Enterprise Krótko o rozwiązaniu elte Podsumowanie 34

36 a jeśli budujemy infrastrukturę bezprzewodową dla ISP to dlaczego LTE? Działa w paśmie licencjonowanym = bezpieczeństwo Najnowsza technologia radiowa na rynku System na lata dzięki ogromnemu wsparciu rynku Duże przepływności i duże zasięgi systemu Różnorodne usługi w ramach jednego parasola radiowego Elastyczność budowy (mniej przejmujemy się lokalizacją terminali) Technologia wspierana przez największych producentów, przyszłość sieci komórkowych, ogromne nakłady inwestycyjne, standard światowy LTE w paśmie HI ma wielkie ambicje do rozwoju Stałą komunikację szerokopasmową możemy wzbogacić o system komunikacji mobilnej (w tym tranking) 35

37 Dziękuję za uwagę Sylwester Chojnacki Tel:

38 Sieć LTE dla Sektora Publicznego Większa efektywność Lepsze bezpieczeństwo Więcej Usług Publicznych Zarządzanie e-urząd Komunikacja i wymiana informacji pom. urzędami Elektroniczny kontakt z Urzedem Dostęp do portalu Urzędu Zsieciowienie wszystkich jednostek Urzędu Bezpieczne Miasto Inteligentny wideo monitoring Komunikacja dyspozytorska Centrum Kryzysowe Karta Miejska e-edukacja Nauka on-line Cyfrowe kampusy e-zdrowie Dostęp do wyników (Cloud) Cyfrowy Szpital Wymiana pom. placówkami Jedna sieć do zapewnienia wszelakich usług dla Sektora Publicznego Inteligentne Miasto Zarządzanie ruchem Zarządzanie transportem Sczytywanie liczników Zarządzanie oswietleniem 37
