1 LIPIEC 2014r. PROJEKT BUDOWLANY KORT TENISOWY O NAWIERZCHNI Z POLIURETANU PRZY Szkole Podstawowej Nr 12, Łódź, ul. Jurczyńskiego 1/3, działka nr. 203/8 i 203/11 obręb W 19 INWESTOR AUTOR: Urząd Miasta Łodzi Departament Spraw Społecznych Wydział Edukacji, Łódź, ul. Krzemieniecka 2B PODPIS: Instalacje elektryczne: mgr inż. Paweł Borek upr. nr LOD/1438/POOE/10

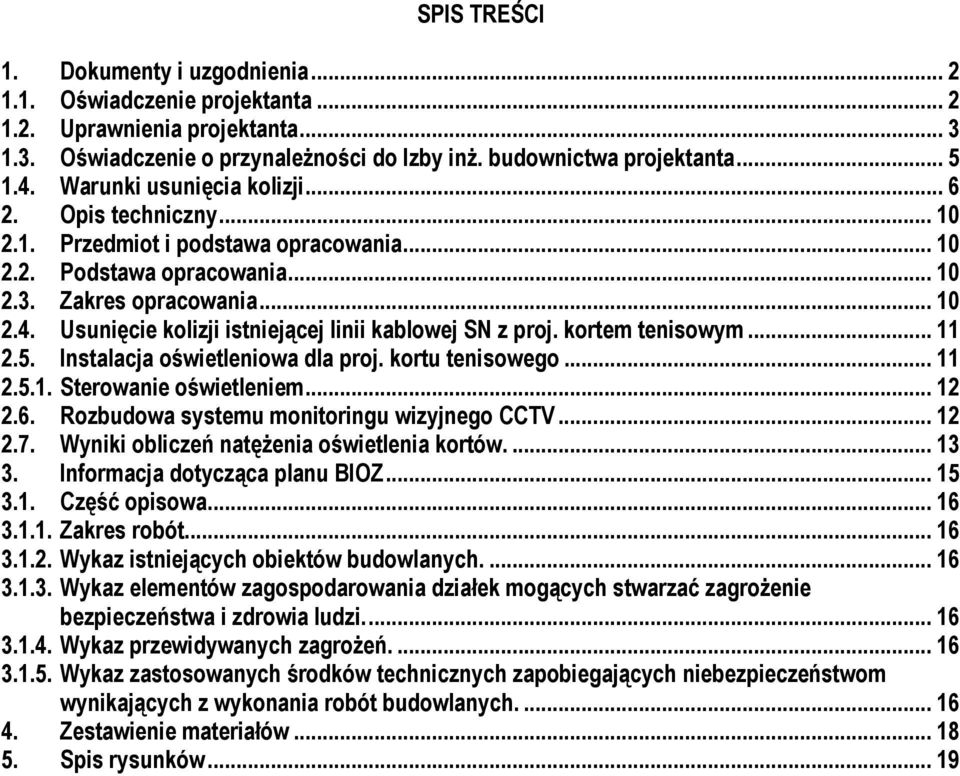

2 SPIS TREŚCI 1. Dokumenty i uzgodnienia Oświadczenie projektanta Uprawnienia projektanta Oświadczenie o przynależności do Izby inż. budownictwa projektanta Warunki usunięcia kolizji Opis techniczny Przedmiot i podstawa opracowania Podstawa opracowania Zakres opracowania Usunięcie kolizji istniejącej linii kablowej SN z proj. kortem tenisowym Instalacja oświetleniowa dla proj. kortu tenisowego Sterowanie oświetleniem Rozbudowa systemu monitoringu wizyjnego CCTV Wyniki obliczeń natężenia oświetlenia kortów Informacja dotycząca planu BIOZ Część opisowa Zakres robót Wykaz istniejących obiektów budowlanych Wykaz elementów zagospodarowania działek mogących stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Wykaz przewidywanych zagrożeń Wykaz zastosowanych środków technicznych zapobiegających niebezpieczeństwom wynikających z wykonania robót budowlanych Zestawienie materiałów Spis rysunków... 19

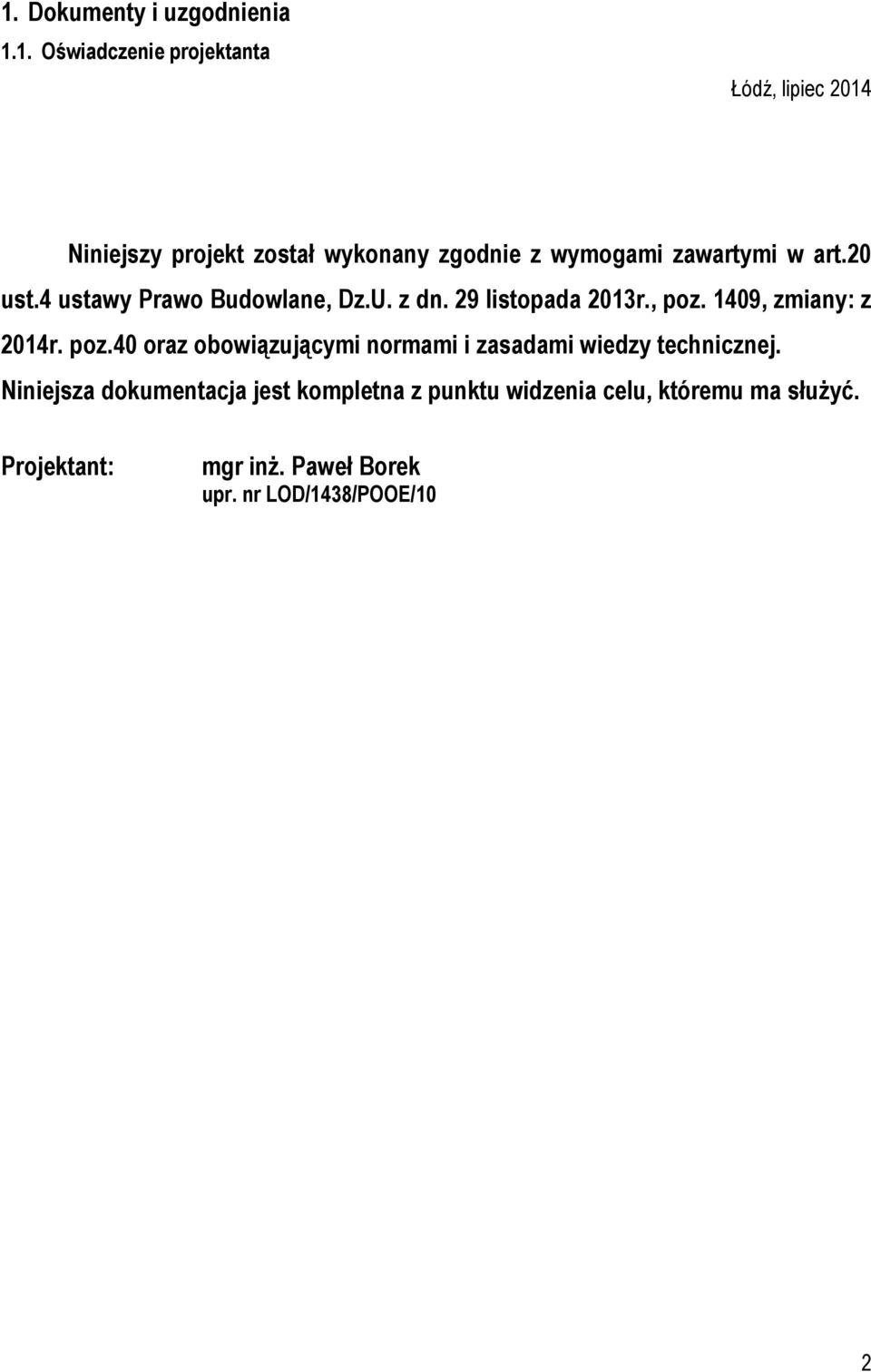

3 1. Dokumenty i uzgodnienia 1.1. Oświadczenie projektanta Łódź, lipiec 2014 Niniejszy projekt został wykonany zgodnie z wymogami zawartymi w art.20 ust.4 ustawy Prawo Budowlane, Dz.U. z dn. 29 listopada 2013r., poz. 1409, zmiany: z 2014r. poz.40 oraz obowiązującymi normami i zasadami wiedzy technicznej. Niniejsza dokumentacja jest kompletna z punktu widzenia celu, któremu ma służyć. Projektant: mgr inż. Paweł Borek upr. nr LOD/1438/POOE/10 2

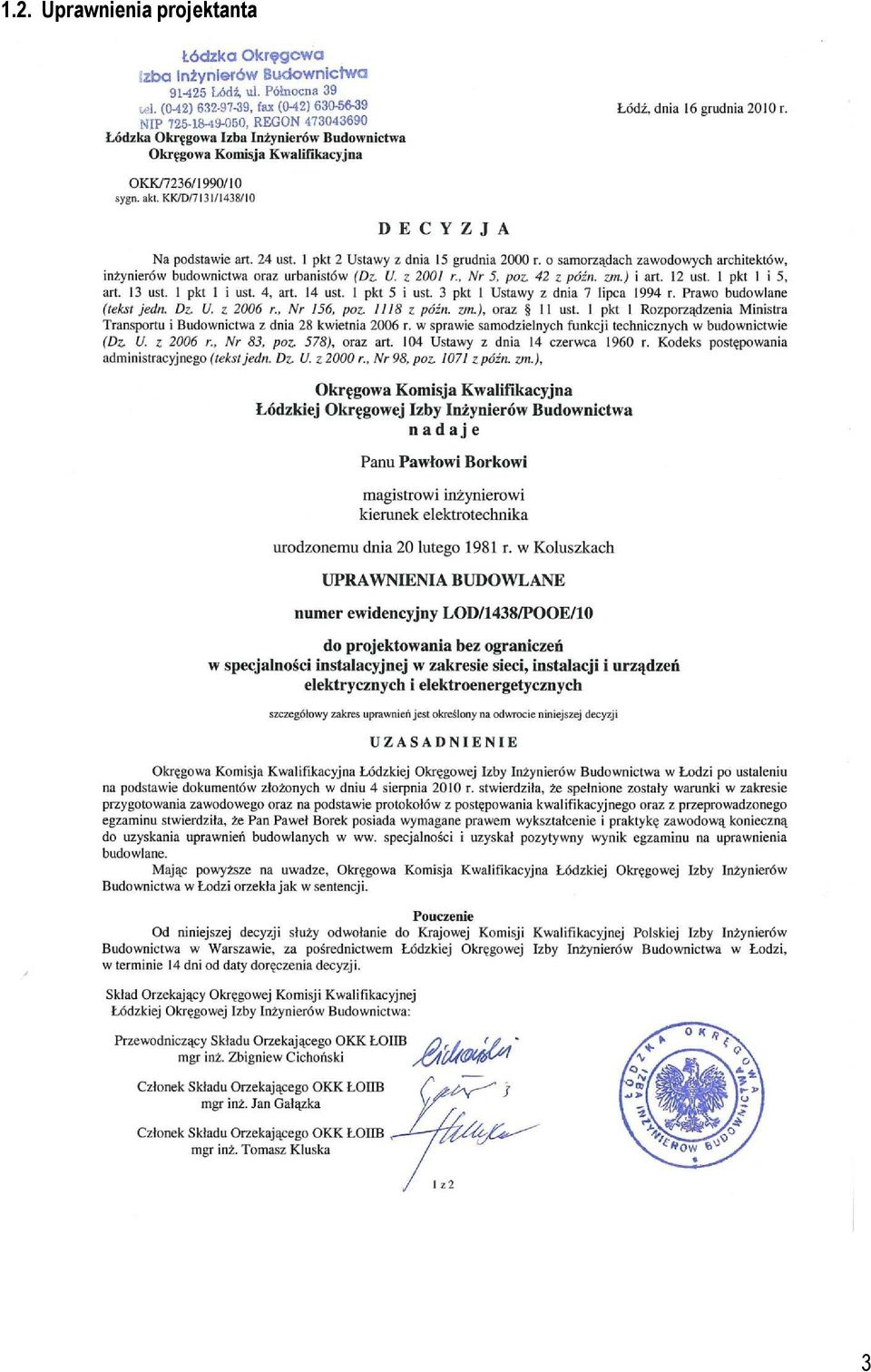

4 1.2. Uprawnienia projektanta 3

5 4

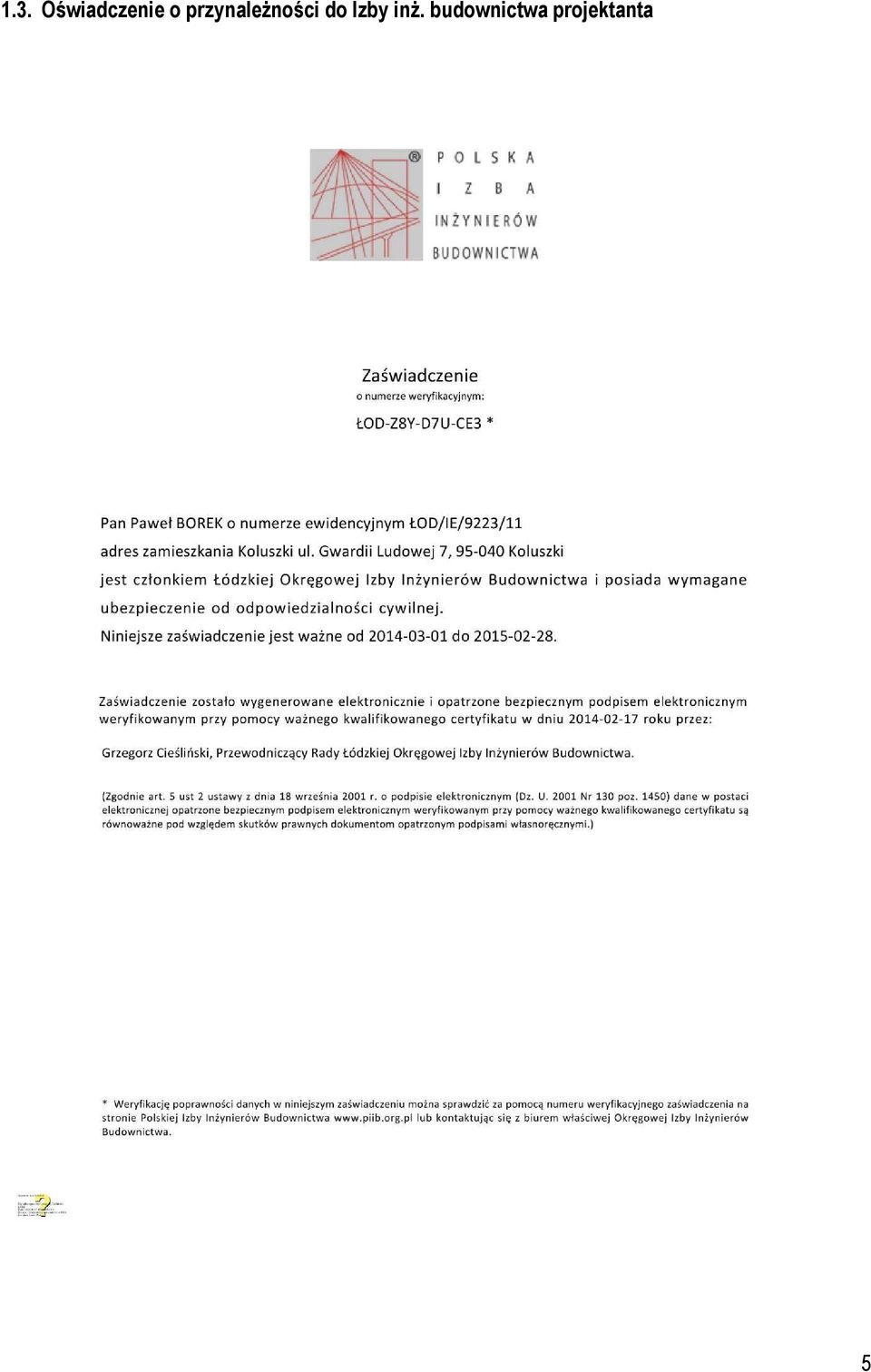

6 1.3. Oświadczenie o przynależności do Izby inż. budownictwa projektanta 5

7 1.4. Warunki usunięcia kolizji 6

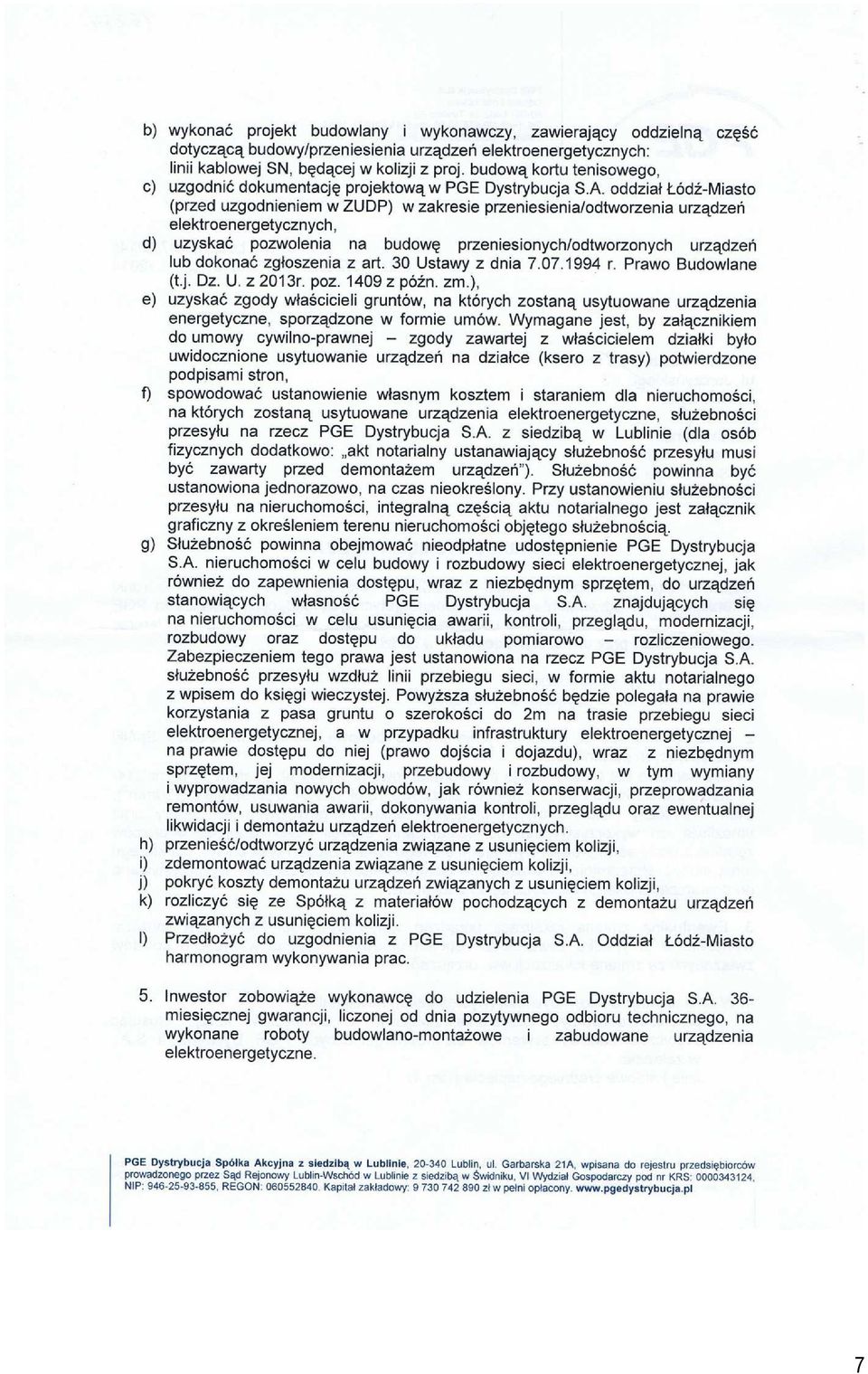

8 7

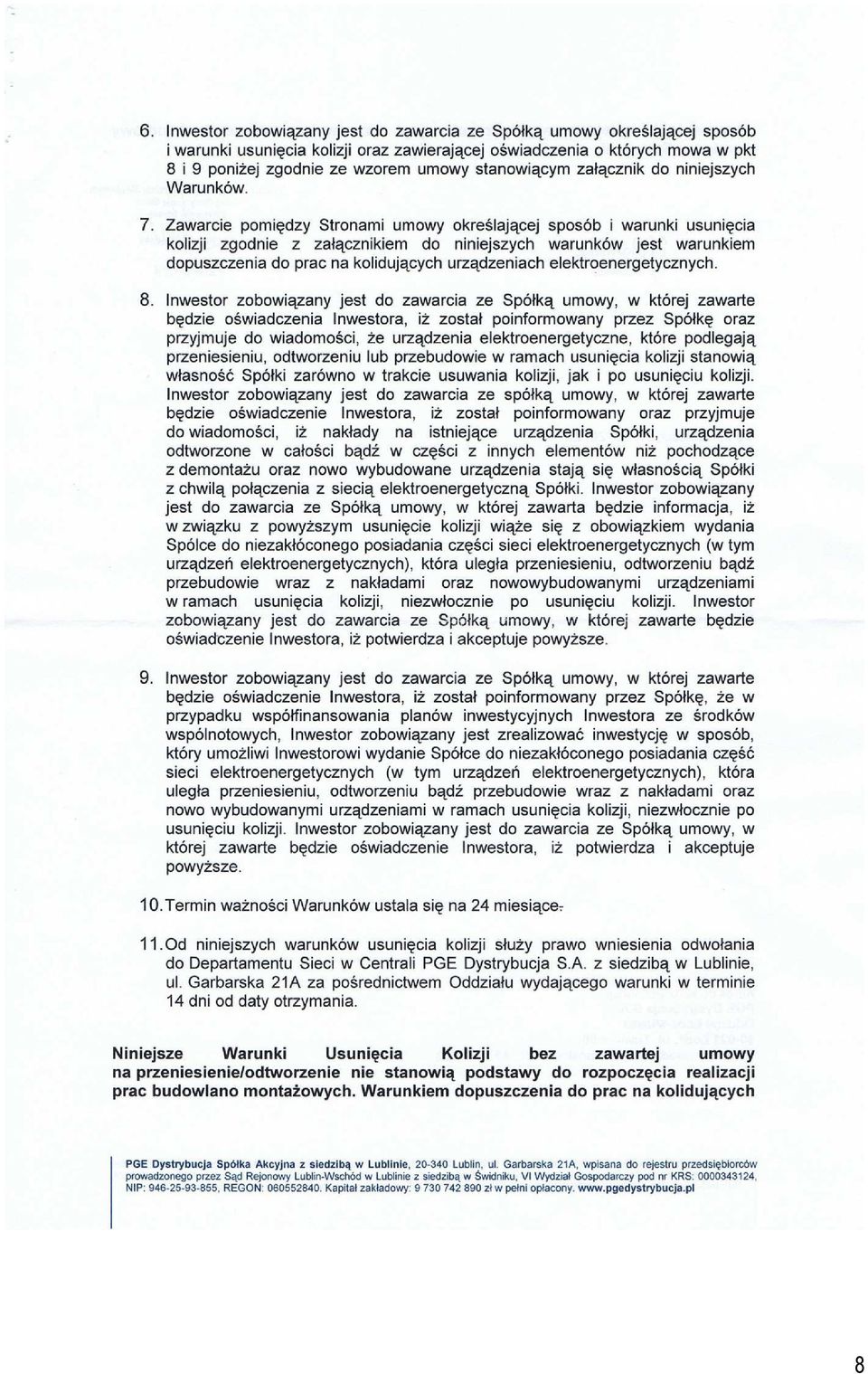

9 8

10 9

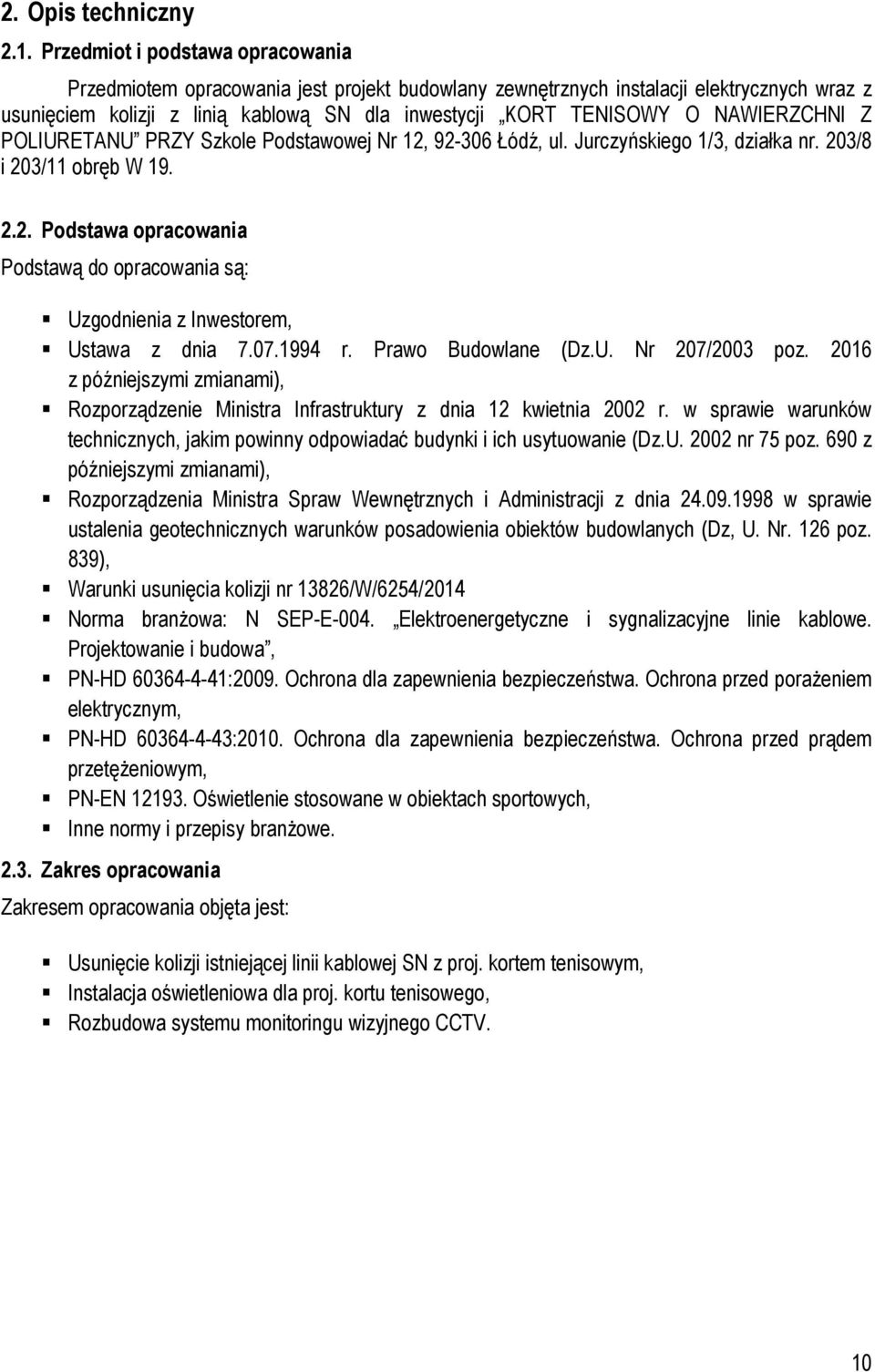

11 2. Opis techniczny 2.1. Przedmiot i podstawa opracowania Przedmiotem opracowania jest projekt budowlany zewnętrznych instalacji elektrycznych wraz z usunięciem kolizji z linią kablową SN dla inwestycji KORT TENISOWY O NAWIERZCHNI Z POLIURETANU PRZY Szkole Podstawowej Nr 12, Łódź, ul. Jurczyńskiego 1/3, działka nr. 203/8 i 203/11 obręb W Podstawa opracowania Podstawą do opracowania są: Uzgodnienia z Inwestorem, Ustawa z dnia r. Prawo Budowlane (Dz.U. Nr 207/2003 poz z późniejszymi zmianami), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U nr 75 poz. 690 z późniejszymi zmianami), Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz, U. Nr. 126 poz. 839), Warunki usunięcia kolizji nr 13826/W/6254/2014 Norma branżowa: N SEP-E-004. Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa, PN-HD :2009. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed porażeniem elektrycznym, PN-HD :2010. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym, PN-EN Oświetlenie stosowane w obiektach sportowych, Inne normy i przepisy branżowe Zakres opracowania Zakresem opracowania objęta jest: Usunięcie kolizji istniejącej linii kablowej SN z proj. kortem tenisowym, Instalacja oświetleniowa dla proj. kortu tenisowego, Rozbudowa systemu monitoringu wizyjnego CCTV. 10

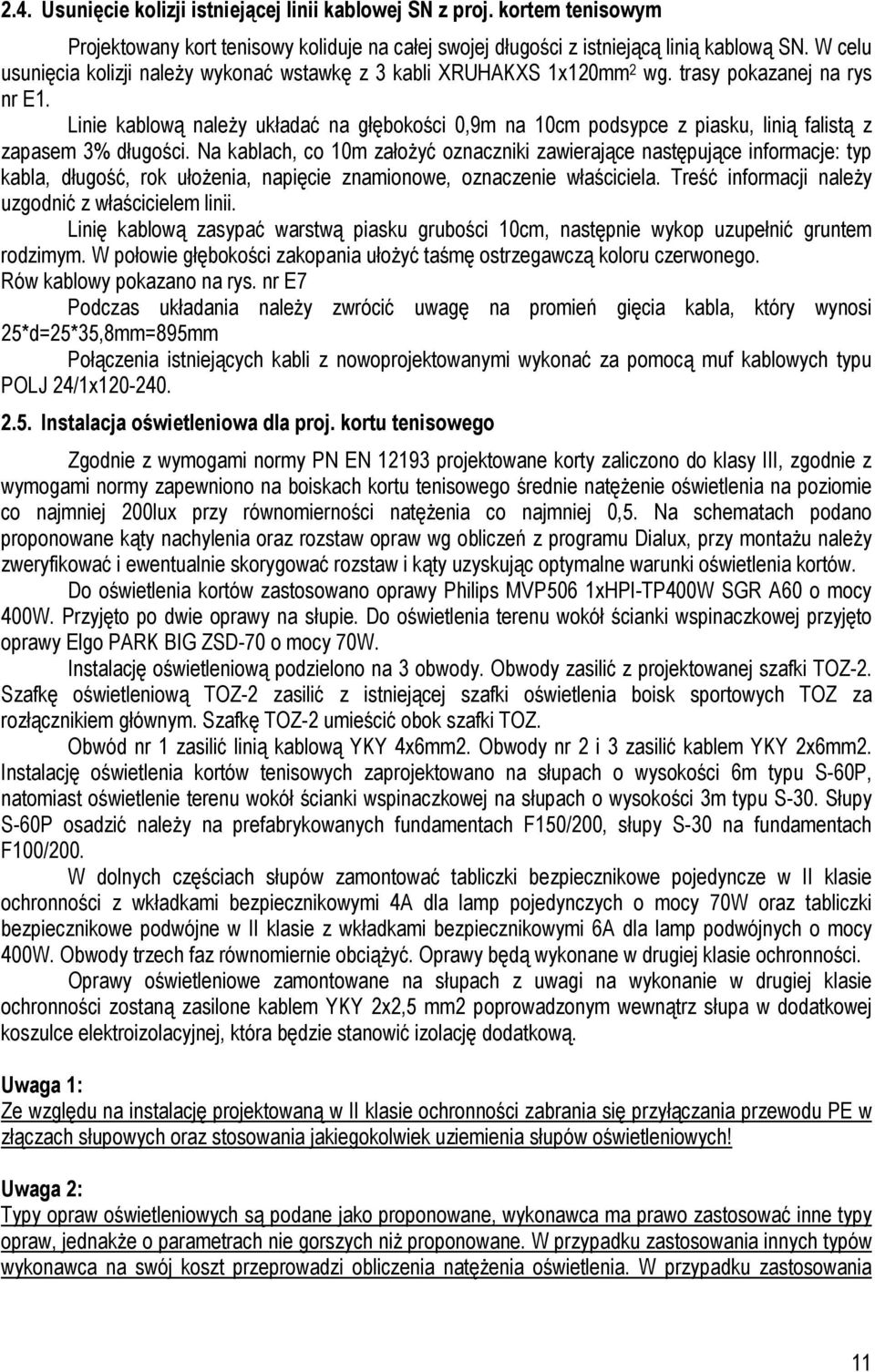

12 2.4. Usunięcie kolizji istniejącej linii kablowej SN z proj. kortem tenisowym Projektowany kort tenisowy koliduje na całej swojej długości z istniejącą linią kablową SN. W celu usunięcia kolizji należy wykonać wstawkę z 3 kabli XRUHAKXS 1x120mm 2 wg. trasy pokazanej na rys nr E1. Linie kablową należy układać na głębokości 0,9m na 10cm podsypce z piasku, linią falistą z zapasem 3% długości. Na kablach, co 10m założyć oznaczniki zawierające następujące informacje: typ kabla, długość, rok ułożenia, napięcie znamionowe, oznaczenie właściciela. Treść informacji należy uzgodnić z właścicielem linii. Linię kablową zasypać warstwą piasku grubości 10cm, następnie wykop uzupełnić gruntem rodzimym. W połowie głębokości zakopania ułożyć taśmę ostrzegawczą koloru czerwonego. Rów kablowy pokazano na rys. nr E7 Podczas układania należy zwrócić uwagę na promień gięcia kabla, który wynosi 25*d=25*35,8mm=895mm Połączenia istniejących kabli z nowoprojektowanymi wykonać za pomocą muf kablowych typu POLJ 24/1x Instalacja oświetleniowa dla proj. kortu tenisowego Zgodnie z wymogami normy PN EN projektowane korty zaliczono do klasy III, zgodnie z wymogami normy zapewniono na boiskach kortu tenisowego średnie natężenie oświetlenia na poziomie co najmniej 200lux przy równomierności natężenia co najmniej 0,5. Na schematach podano proponowane kąty nachylenia oraz rozstaw opraw wg obliczeń z programu Dialux, przy montażu należy zweryfikować i ewentualnie skorygować rozstaw i kąty uzyskując optymalne warunki oświetlenia kortów. Do oświetlenia kortów zastosowano oprawy Philips MVP506 1xHPI-TP400W SGR A60 o mocy 400W. Przyjęto po dwie oprawy na słupie. Do oświetlenia terenu wokół ścianki wspinaczkowej przyjęto oprawy Elgo PARK BIG ZSD-70 o mocy 70W. Instalację oświetleniową podzielono na 3 obwody. Obwody zasilić z projektowanej szafki TOZ-2. Szafkę oświetleniową TOZ-2 zasilić z istniejącej szafki oświetlenia boisk sportowych TOZ za rozłącznikiem głównym. Szafkę TOZ-2 umieścić obok szafki TOZ. Obwód nr 1 zasilić linią kablową YKY 4x6mm2. Obwody nr 2 i 3 zasilić kablem YKY 2x6mm2. Instalację oświetlenia kortów tenisowych zaprojektowano na słupach o wysokości 6m typu S-60P, natomiast oświetlenie terenu wokół ścianki wspinaczkowej na słupach o wysokości 3m typu S-30. Słupy S-60P osadzić należy na prefabrykowanych fundamentach F150/200, słupy S-30 na fundamentach F100/200. W dolnych częściach słupów zamontować tabliczki bezpiecznikowe pojedyncze w II klasie ochronności z wkładkami bezpiecznikowymi 4A dla lamp pojedynczych o mocy 70W oraz tabliczki bezpiecznikowe podwójne w II klasie z wkładkami bezpiecznikowymi 6A dla lamp podwójnych o mocy 400W. Obwody trzech faz równomiernie obciążyć. Oprawy będą wykonane w drugiej klasie ochronności. Oprawy oświetleniowe zamontowane na słupach z uwagi na wykonanie w drugiej klasie ochronności zostaną zasilone kablem YKY 2x2,5 mm2 poprowadzonym wewnątrz słupa w dodatkowej koszulce elektroizolacyjnej, która będzie stanowić izolację dodatkową. Uwaga 1: Ze względu na instalację projektowaną w II klasie ochronności zabrania się przyłączania przewodu PE w złączach słupowych oraz stosowania jakiegokolwiek uziemienia słupów oświetleniowych! Uwaga 2: Typy opraw oświetleniowych są podane jako proponowane, wykonawca ma prawo zastosować inne typy opraw, jednakże o parametrach nie gorszych niż proponowane. W przypadku zastosowania innych typów wykonawca na swój koszt przeprowadzi obliczenia natężenia oświetlenia. W przypadku zastosowania 11

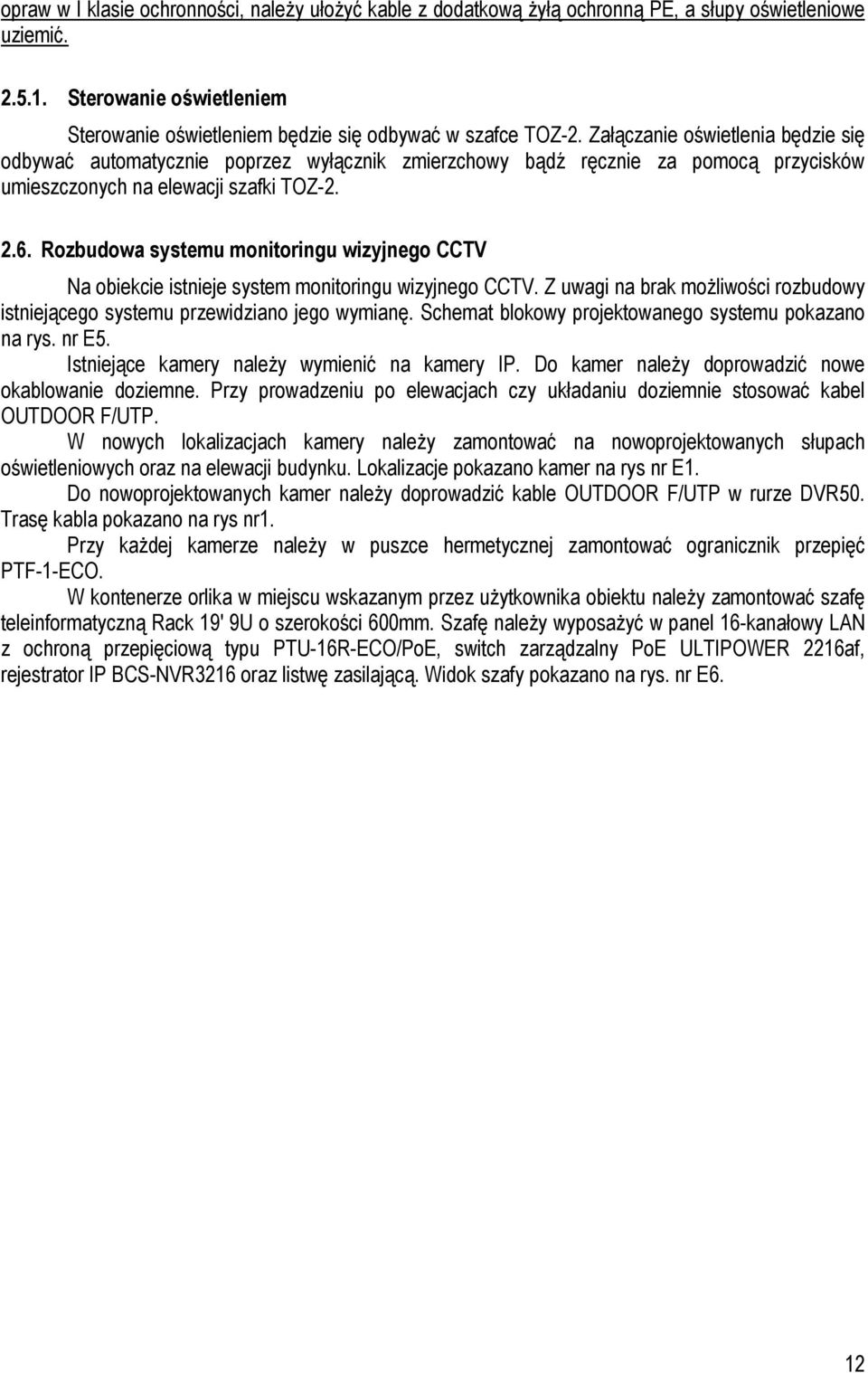

13 opraw w I klasie ochronności, należy ułożyć kable z dodatkową żyłą ochronną PE, a słupy oświetleniowe uziemić Sterowanie oświetleniem Sterowanie oświetleniem będzie się odbywać w szafce TOZ-2. Załączanie oświetlenia będzie się odbywać automatycznie poprzez wyłącznik zmierzchowy bądź ręcznie za pomocą przycisków umieszczonych na elewacji szafki TOZ Rozbudowa systemu monitoringu wizyjnego CCTV Na obiekcie istnieje system monitoringu wizyjnego CCTV. Z uwagi na brak możliwości rozbudowy istniejącego systemu przewidziano jego wymianę. Schemat blokowy projektowanego systemu pokazano na rys. nr E5. Istniejące kamery należy wymienić na kamery IP. Do kamer należy doprowadzić nowe okablowanie doziemne. Przy prowadzeniu po elewacjach czy układaniu doziemnie stosować kabel OUTDOOR F/UTP. W nowych lokalizacjach kamery należy zamontować na nowoprojektowanych słupach oświetleniowych oraz na elewacji budynku. Lokalizacje pokazano kamer na rys nr E1. Do nowoprojektowanych kamer należy doprowadzić kable OUTDOOR F/UTP w rurze DVR50. Trasę kabla pokazano na rys nr1. Przy każdej kamerze należy w puszce hermetycznej zamontować ogranicznik przepięć PTF-1-ECO. W kontenerze orlika w miejscu wskazanym przez użytkownika obiektu należy zamontować szafę teleinformatyczną Rack 19' 9U o szerokości 600mm. Szafę należy wyposażyć w panel 16-kanałowy LAN z ochroną przepięciową typu PTU-16R-ECO/PoE, switch zarządzalny PoE ULTIPOWER 2216af, rejestrator IP BCS-NVR3216 oraz listwę zasilającą. Widok szafy pokazano na rys. nr E6. 12

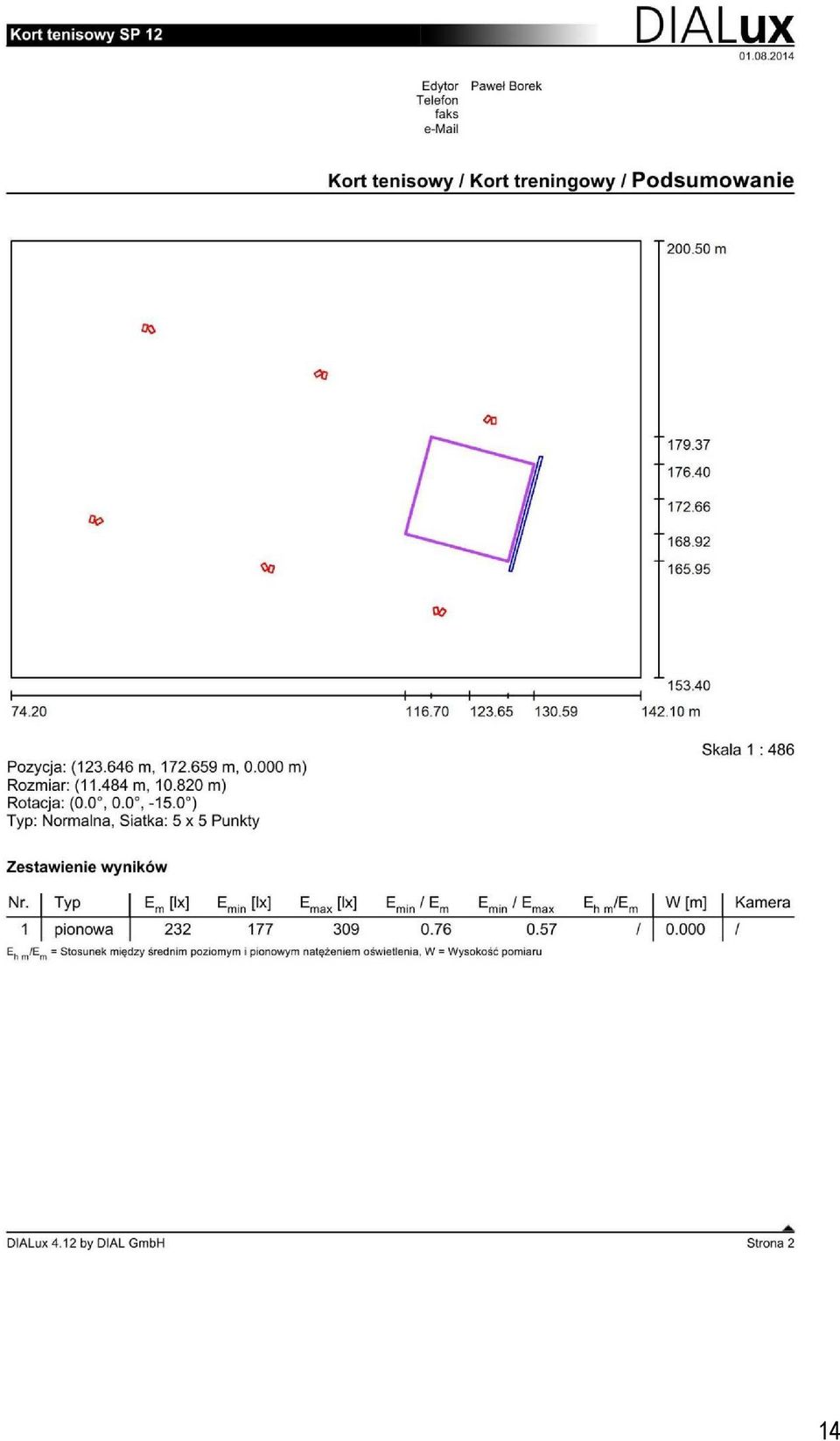

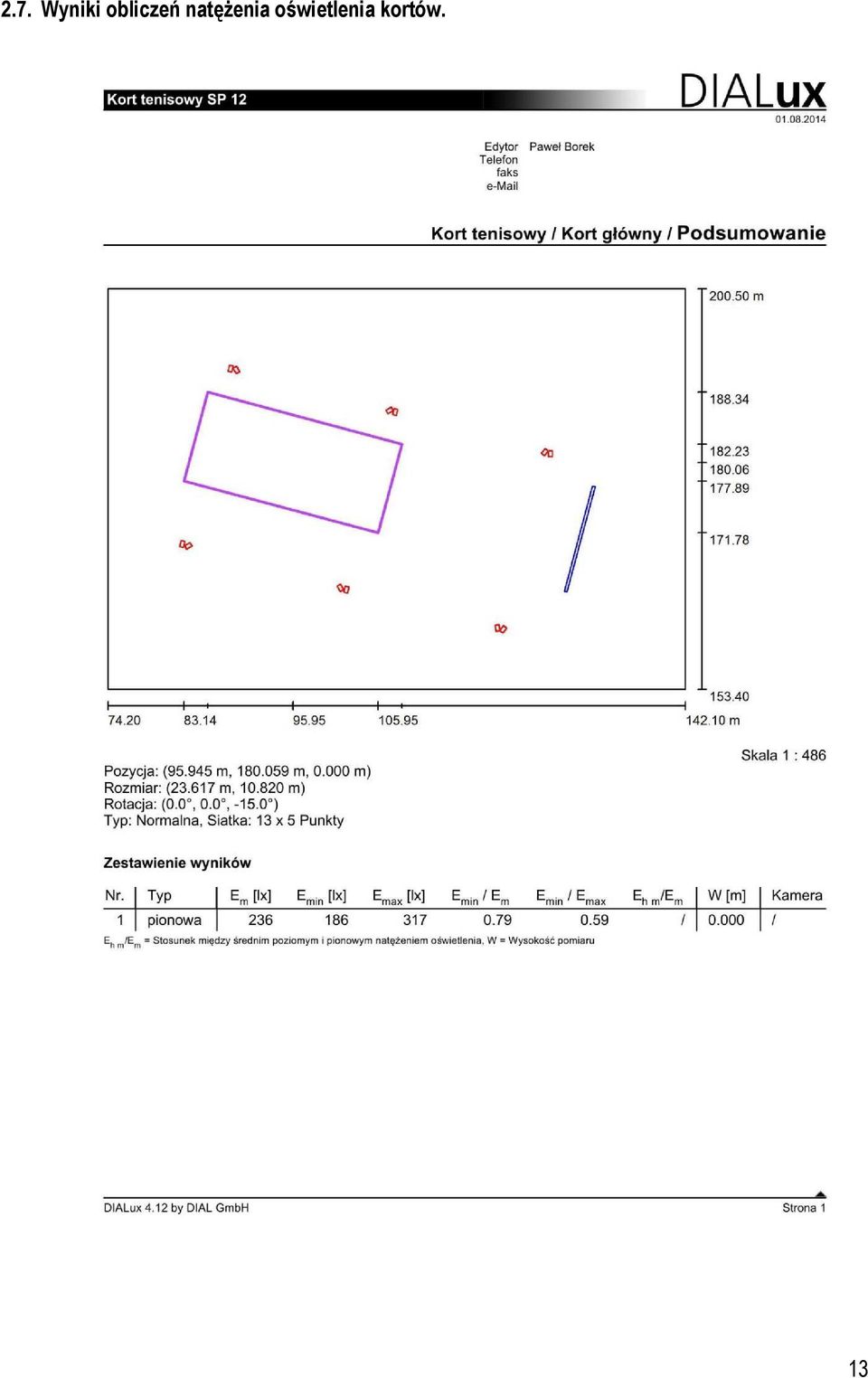

14 2.7. Wyniki obliczeń natężenia oświetlenia kortów. 13

15 14

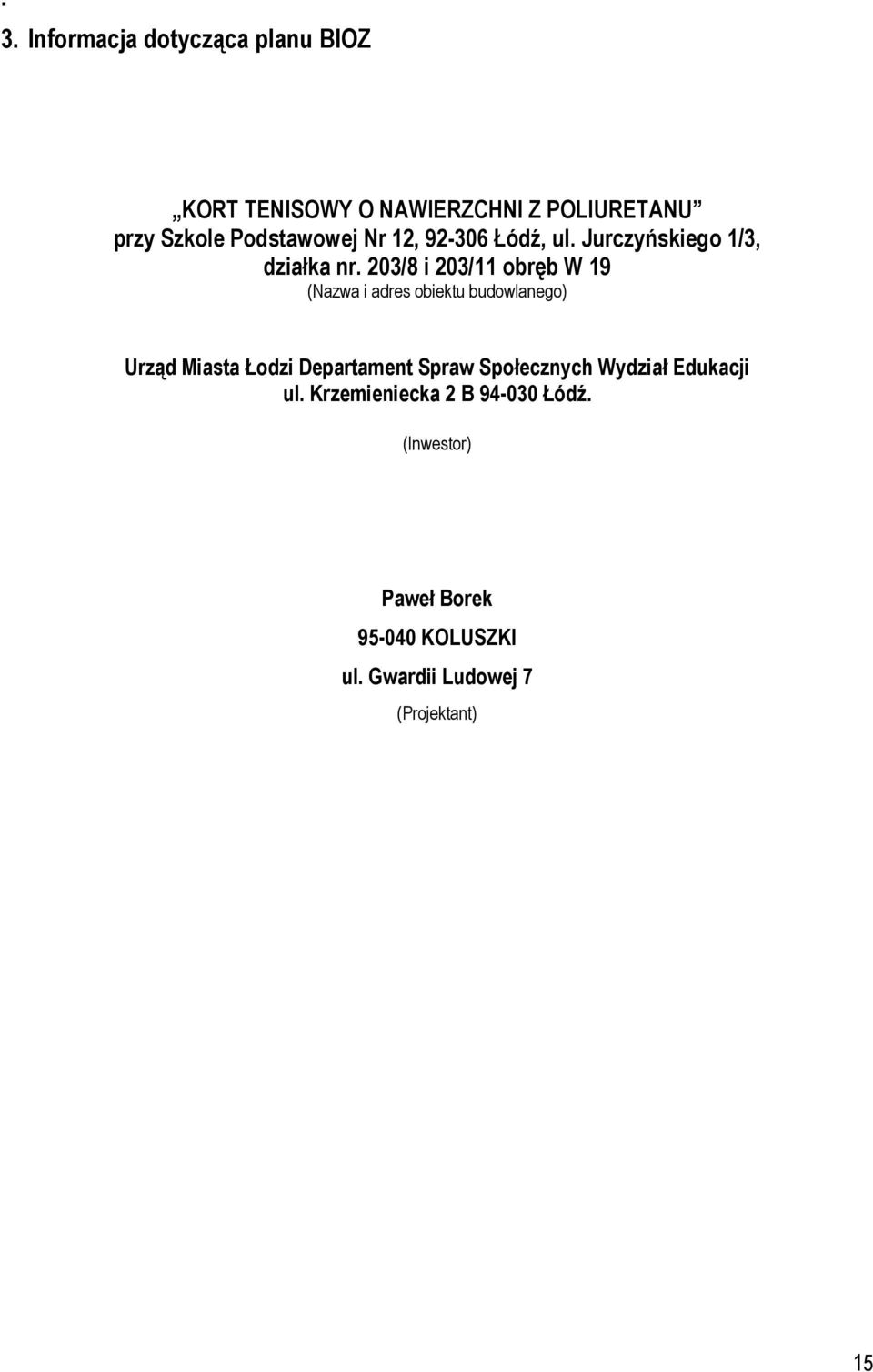

16 . 3. Informacja dotycząca planu BIOZ KORT TENISOWY O NAWIERZCHNI Z POLIURETANU przy Szkole Podstawowej Nr 12, Łódź, ul. Jurczyńskiego 1/3, działka nr. 203/8 i 203/11 obręb W 19 (Nazwa i adres obiektu budowlanego) Urząd Miasta Łodzi Departament Spraw Społecznych Wydział Edukacji ul. Krzemieniecka 2 B Łódź. (Inwestor) Paweł Borek KOLUSZKI ul. Gwardii Ludowej 7 (Projektant) 15

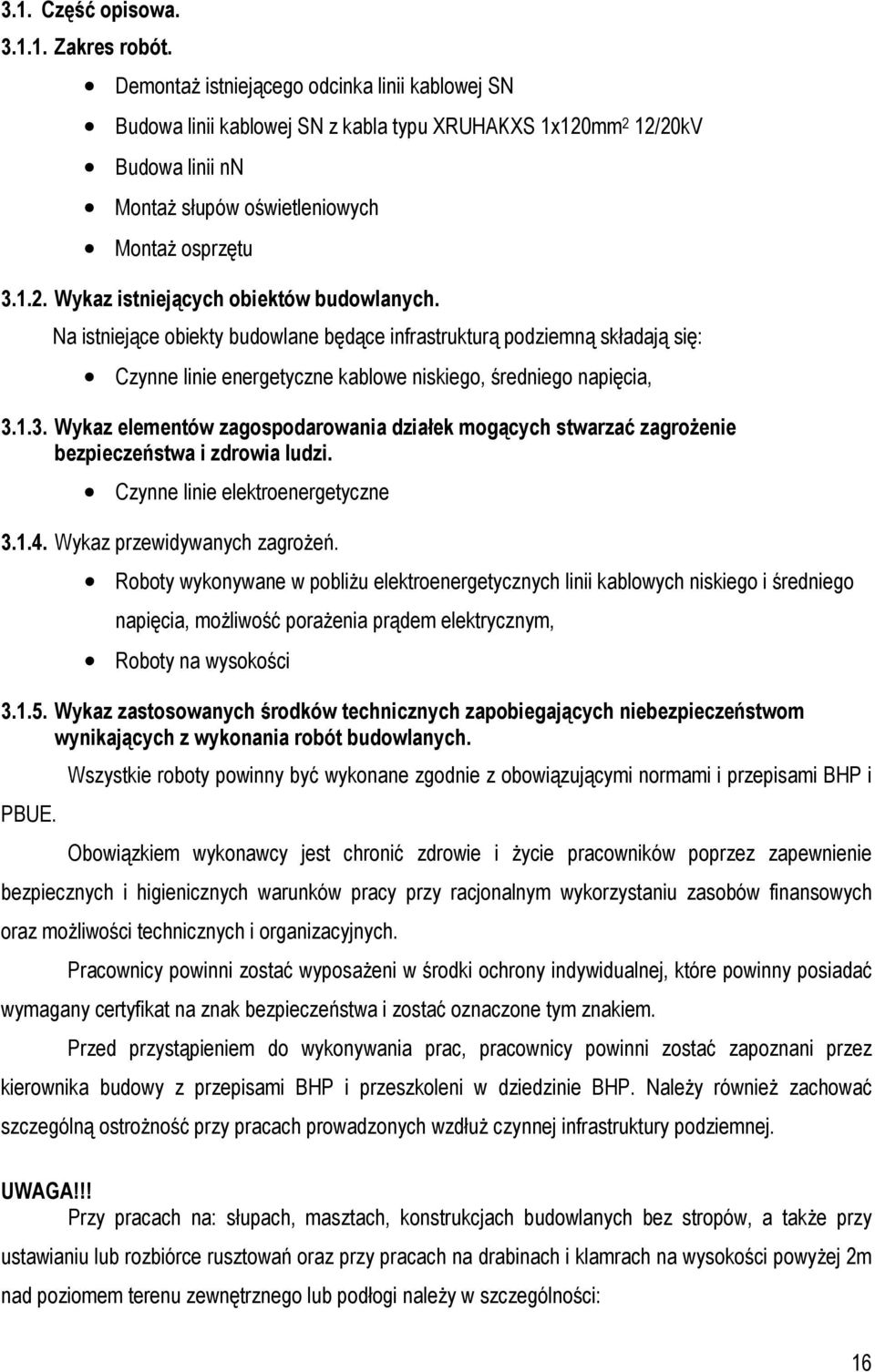

17 3.1. Część opisowa Zakres robót. Demontaż istniejącego odcinka linii kablowej SN Budowa linii kablowej SN z kabla typu XRUHAKXS 1x120mm 2 12/20kV Budowa linii nn Montaż słupów oświetleniowych Montaż osprzętu Wykaz istniejących obiektów budowlanych. Na istniejące obiekty budowlane będące infrastrukturą podziemną składają się: Czynne linie energetyczne kablowe niskiego, średniego napięcia, Wykaz elementów zagospodarowania działek mogących stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Czynne linie elektroenergetyczne Wykaz przewidywanych zagrożeń. Roboty wykonywane w pobliżu elektroenergetycznych linii kablowych niskiego i średniego napięcia, możliwość porażenia prądem elektrycznym, Roboty na wysokości Wykaz zastosowanych środków technicznych zapobiegających niebezpieczeństwom wynikających z wykonania robót budowlanych. PBUE. Wszystkie roboty powinny być wykonane zgodnie z obowiązującymi normami i przepisami BHP i Obowiązkiem wykonawcy jest chronić zdrowie i życie pracowników poprzez zapewnienie bezpiecznych i higienicznych warunków pracy przy racjonalnym wykorzystaniu zasobów finansowych oraz możliwości technicznych i organizacyjnych. Pracownicy powinni zostać wyposażeni w środki ochrony indywidualnej, które powinny posiadać wymagany certyfikat na znak bezpieczeństwa i zostać oznaczone tym znakiem. Przed przystąpieniem do wykonywania prac, pracownicy powinni zostać zapoznani przez kierownika budowy z przepisami BHP i przeszkoleni w dziedzinie BHP. Należy również zachować szczególną ostrożność przy pracach prowadzonych wzdłuż czynnej infrastruktury podziemnej. UWAGA!!! Przy pracach na: słupach, masztach, konstrukcjach budowlanych bez stropów, a także przy ustawianiu lub rozbiórce rusztowań oraz przy pracach na drabinach i klamrach na wysokości powyżej 2m nad poziomem terenu zewnętrznego lub podłogi należy w szczególności: 16

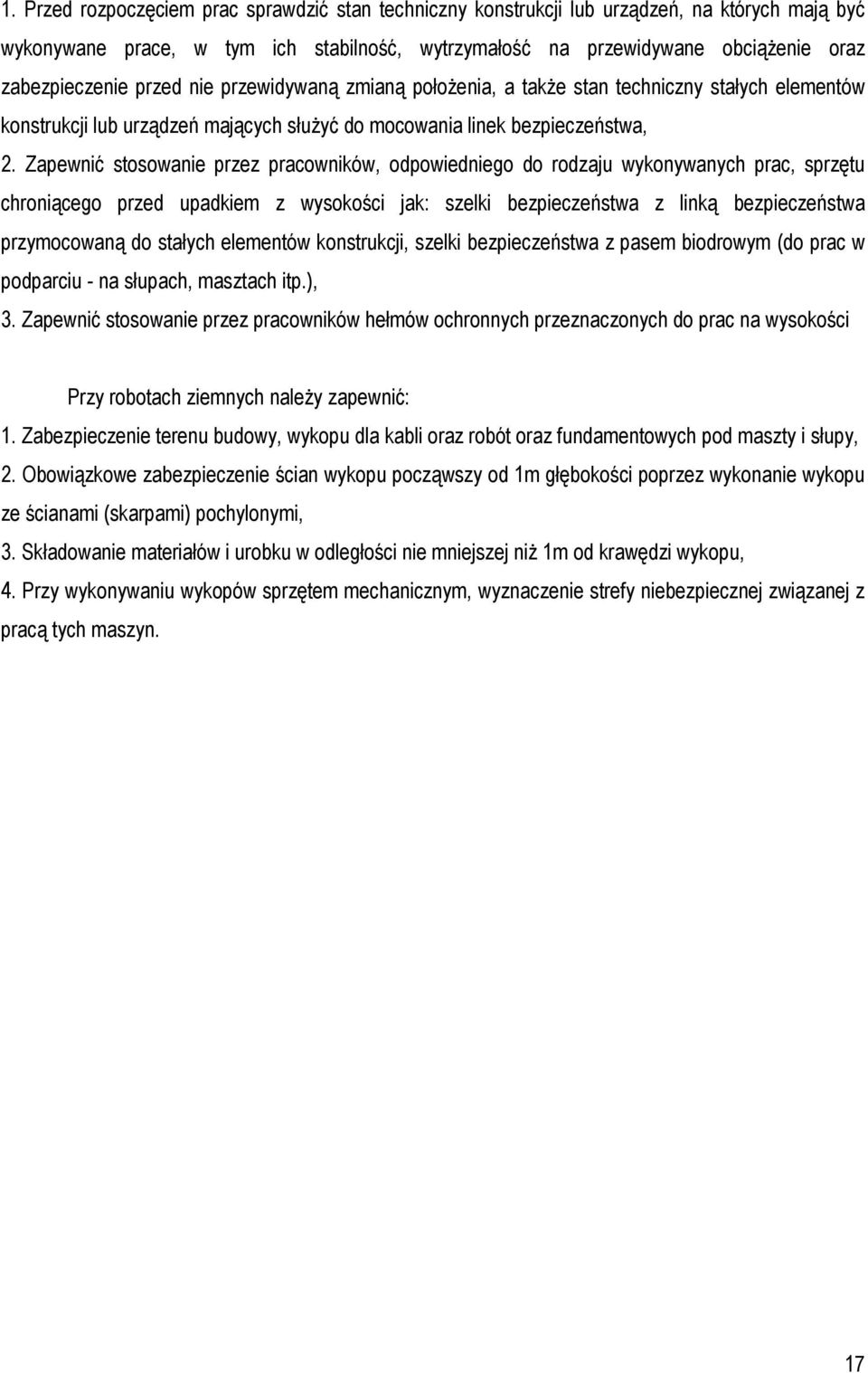

18 1. Przed rozpoczęciem prac sprawdzić stan techniczny konstrukcji lub urządzeń, na których mają być wykonywane prace, w tym ich stabilność, wytrzymałość na przewidywane obciążenie oraz zabezpieczenie przed nie przewidywaną zmianą położenia, a także stan techniczny stałych elementów konstrukcji lub urządzeń mających służyć do mocowania linek bezpieczeństwa, 2. Zapewnić stosowanie przez pracowników, odpowiedniego do rodzaju wykonywanych prac, sprzętu chroniącego przed upadkiem z wysokości jak: szelki bezpieczeństwa z linką bezpieczeństwa przymocowaną do stałych elementów konstrukcji, szelki bezpieczeństwa z pasem biodrowym (do prac w podparciu - na słupach, masztach itp.), 3. Zapewnić stosowanie przez pracowników hełmów ochronnych przeznaczonych do prac na wysokości Przy robotach ziemnych należy zapewnić: 1. Zabezpieczenie terenu budowy, wykopu dla kabli oraz robót oraz fundamentowych pod maszty i słupy, 2. Obowiązkowe zabezpieczenie ścian wykopu począwszy od 1m głębokości poprzez wykonanie wykopu ze ścianami (skarpami) pochylonymi, 3. Składowanie materiałów i urobku w odległości nie mniejszej niż 1m od krawędzi wykopu, 4. Przy wykonywaniu wykopów sprzętem mechanicznym, wyznaczenie strefy niebezpiecznej związanej z pracą tych maszyn. 17

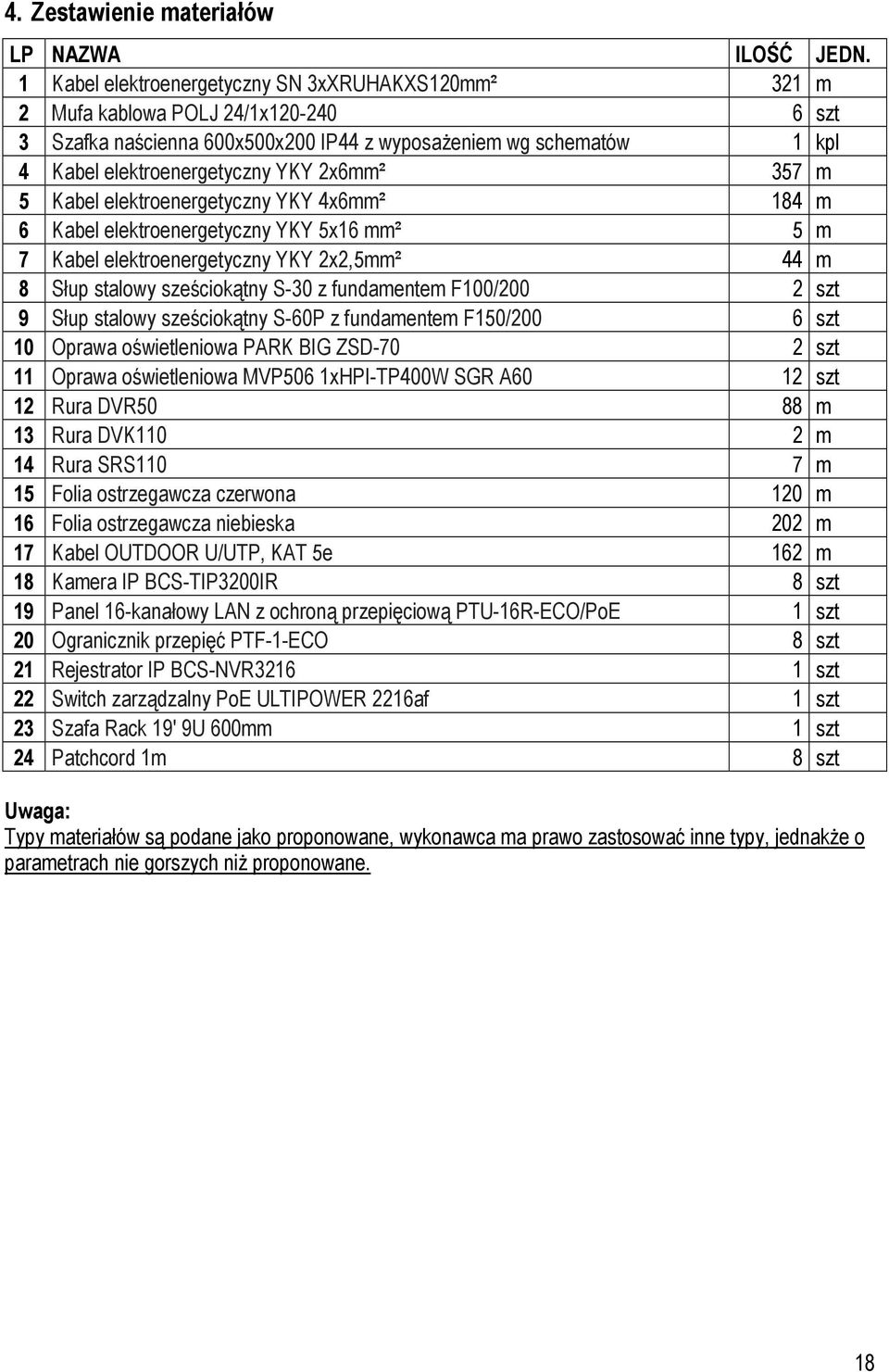

19 4. Zestawienie materiałów LP NAZWA ILOŚĆ JEDN. 1 Kabel elektroenergetyczny SN 3xXRUHAKXS120mm² 321 m 2 Mufa kablowa POLJ 24/1x szt 3 Szafka naścienna 600x500x200 IP44 z wyposażeniem wg schematów 1 kpl 4 Kabel elektroenergetyczny YKY 2x6mm² 357 m 5 Kabel elektroenergetyczny YKY 4x6mm² 184 m 6 Kabel elektroenergetyczny YKY 5x16 mm² 5 m 7 Kabel elektroenergetyczny YKY 2x2,5mm² 44 m 8 Słup stalowy sześciokątny S-30 z fundamentem F100/200 2 szt 9 Słup stalowy sześciokątny S-60P z fundamentem F150/200 6 szt 10 Oprawa oświetleniowa PARK BIG ZSD-70 2 szt 11 Oprawa oświetleniowa MVP506 1xHPI-TP400W SGR A60 12 szt 12 Rura DVR50 88 m 13 Rura DVK110 2 m 14 Rura SRS110 7 m 15 Folia ostrzegawcza czerwona 120 m 16 Folia ostrzegawcza niebieska 202 m 17 Kabel OUTDOOR U/UTP, KAT 5e 162 m 18 Kamera IP BCS-TIP3200IR 8 szt 19 Panel 16-kanałowy LAN z ochroną przepięciową PTU-16R-ECO/PoE 1 szt 20 Ogranicznik przepięć PTF-1-ECO 8 szt 21 Rejestrator IP BCS-NVR szt 22 Switch zarządzalny PoE ULTIPOWER 2216af 1 szt 23 Szafa Rack 19' 9U 600mm 1 szt 24 Patchcord 1m 8 szt Uwaga: Typy materiałów są podane jako proponowane, wykonawca ma prawo zastosować inne typy, jednakże o parametrach nie gorszych niż proponowane. 18

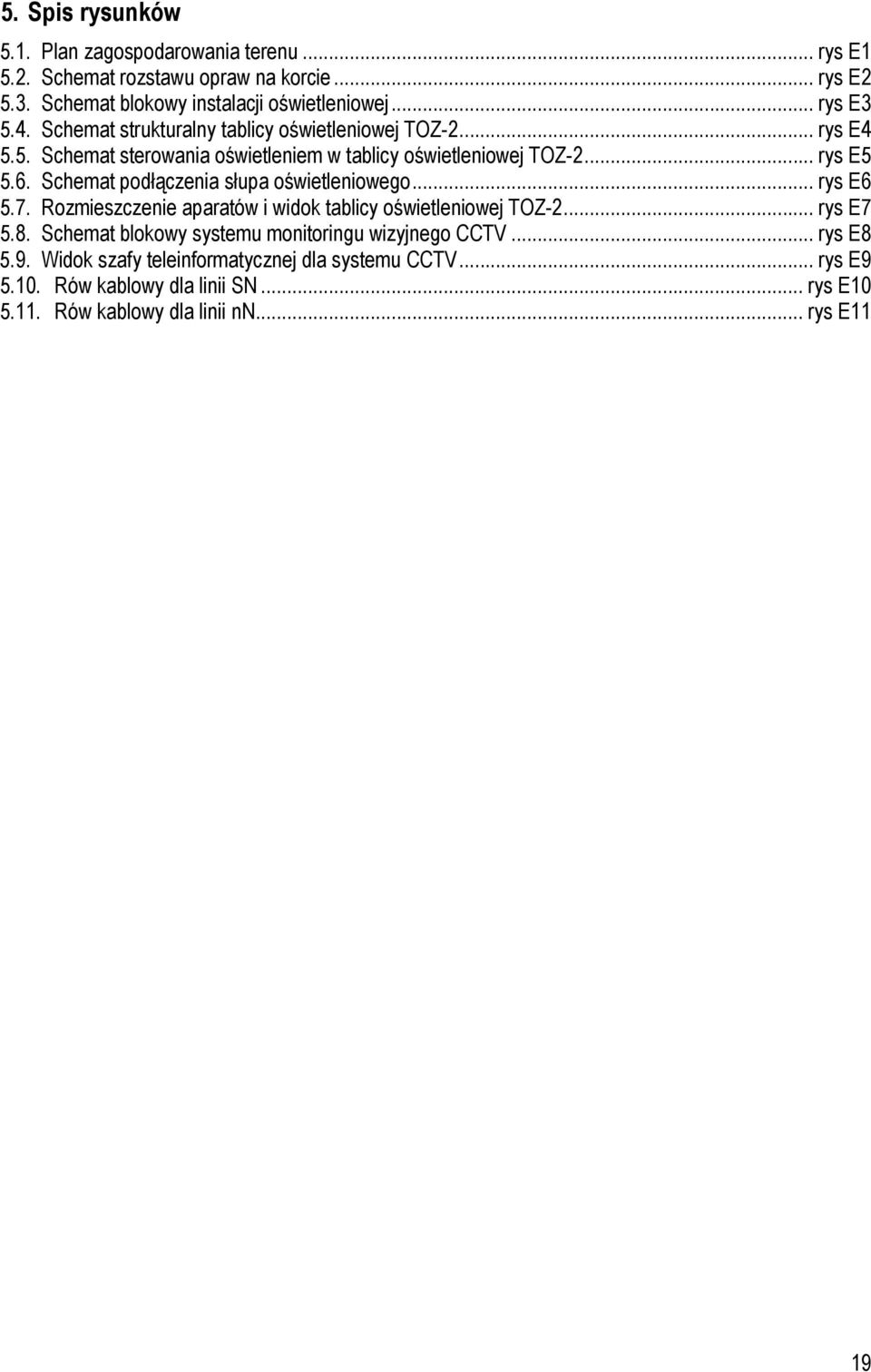

20 5. Spis rysunków 5.1. Plan zagospodarowania terenu... rys E Schemat rozstawu opraw na korcie... rys E Schemat blokowy instalacji oświetleniowej... rys E Schemat strukturalny tablicy oświetleniowej TOZ-2... rys E Schemat sterowania oświetleniem w tablicy oświetleniowej TOZ-2... rys E Schemat podłączenia słupa oświetleniowego... rys E Rozmieszczenie aparatów i widok tablicy oświetleniowej TOZ-2... rys E Schemat blokowy systemu monitoringu wizyjnego CCTV... rys E Widok szafy teleinformatycznej dla systemu CCTV... rys E Rów kablowy dla linii SN... rys E Rów kablowy dla linii nn... rys E11 19
