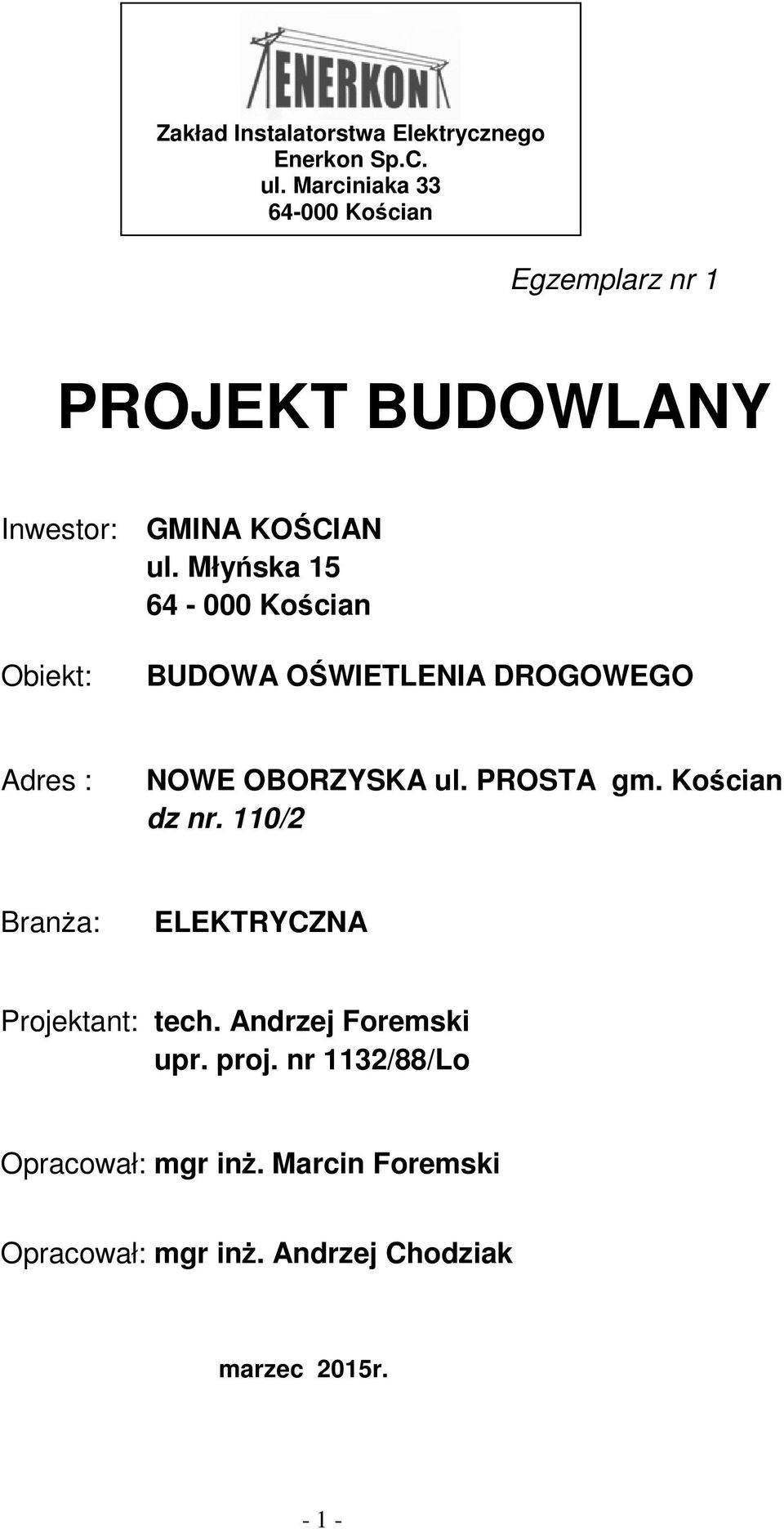

1 Zakład Instalatorstwa Elektrycznego Enerkon Sp.C. ul. Marciniaka Kościan Egzemplarz nr 1 PROJEKT BUDOWLANY Inwestor: GMINA KOŚCIAN ul. Młyńska Kościan Obiekt: BUDOWA OŚWIETLENIA DROGOWEGO Adres : NOWE OBORZYSKA ul. PROSTA gm. Kościan dz nr. 110/2 Branża: ELEKTRYCZNA Projektant: tech. Andrzej Foremski upr. proj. nr 1132/88/Lo Opracował: mgr inż. Marcin Foremski Opracował: mgr inż. Andrzej Chodziak marzec 2015r

2 Spis treści Oświadczenie projektanta Wpis do izby inżynierów Decyzja Uprawnienia Budowlane... 5 Warunki przyłączenia do sieci elektroenergetycznej.. 7 Odpis decyzji o ustalenie lokalizacji inwestycji celu publicznego 9 Opinia ZUDP Starostwo Powiatowe w Kościanie Decyzja Gminy Kościan I Opis techniczny Przedmiot opracowania Zakres opracowania Podstawa opracowania Oświetleniowe linie kablowe Słupy oświetlenia drogowego z oprawami Szafka oświetlenia drogowego Ochrona przeciwporażeniowa Ochrona przeciwprzepięciowa Ochrona przeciwpożarowa Uwagi końcowe II Obliczenia techniczne Określenie prądu znamionowego i dobór zabezpieczeń Spadek napięcia III. ZESTAWIENIE MATERIAŁÓW IV. SPIS RYSUNKÓW... PLAN BIOZ

3 Kościan, dnia r, OŚWIADCZENIE PROJEKTANTA Ja niżej podpisany: Andrzej Foremski Zamieszkały : ul. Marciniaka 33, KOŚCIAN Oświadczam, że projekt techniczny budowy oświetlenia drogowego ul. Prostej w m. Nowe Oborzyska gm. Kościan został wykonany zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. Projektant - 3 -

4 I. OPIS TECHNICZNY. 1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt budowlany oświetlenia drogowego ul. Prostej w m. Nowe Oborzyska gm. Kościan - dz nr. 110/2. 2. Zakres opracowania: oświetleniowe linie kablowe, słupy oświetlenia drogowego z oprawami, szafka oświetleniowa, ochrona przeciwporażeniowa, uwagi końcowe. 3. Podstawa opracowania: warunki przyłączenia nr OD5/ZR8-2/53/2015 z dnia r., wizja w terenie, mapa sytuacyjno-wysokościowa w skali 1 : 500, uzgodnienia branżowe, obowiązujące przepisy i normy, zlecenie Inwestora

5 4. Oświetleniowe linie kablowe. Dla zasilenia opraw oświetlenia ulicznego ul. Prostej w m. Nowych Oborzyskach (gm. Kościan) zaprojektowano dwie oświetleniowe linie kablowe typu YAKY 4x25 mm 2. Obwód I o dł. 550 m ( 580 m ), który należy poprowadzić od projektowanej wolnostojącej szafki oświetleniowej SO zlokalizowanej na dz. nr 110/2 w kierunku przejazdu kolejowego przy ul. Prostej w m. Nowe Oborzyska. Obwód II o dł. 770 m ( 830 m ) poprowadzić od szafki oświetleniowej SO do końca ul. Prostej w m. Nowe Oborzyska, w kierunku na m. Betkowo. Projektowane oświetleniowe linie kablowe na skrzyżowania z drogami prowadzić w rurach ochronnych o średnicy Φ50 przystosowanych do obciążeń transportowych. W miejscach skrzyżowań i zbliżeń z istniejącą infrastrukturą sieciową, linie kablowe prowadzić w rurach ochronnych o średnicy Φ50 przystosowanych do prowadzenia elektroenergetycznych linii kablowych. W pobliżu istniejących podziemnych urządzeń technicznych roboty ziemne wykonywać ręcznie. Projektowane linie kablowe YAKY 4x25 mm 2 układać w rowie kablowym zgodnie z wymaganiami określonymi w normie SEP-E-004: - głębokość układania kabla 0,7 m, - kabel układać linią falistą z 1-3% zapasem, - grubość podsypki pod kablem 10 cm, - grubość warstwy piasku na kablu 10 cm, - warstwa rodzimego gruntu 15 cm, - ułożyć folię koloru niebieskiego ( odległość od kabla 25 cm), - warstwa rodzimego gruntu, oraz z wytycznymi zawartymi w : Decyzji nr 32/2015 z dnia r. Wójta Gminy Kościan, Protokółu z posiedzenia narady koordynacyjnej nr GN-I z dnia r. Starosty Kościańskiego, Na liniach kablowych przy wejściu do szafki oświetleniowej SO, oraz co 10 m należy przymocować opaski informacyjne z podaniem: - typ i przekrój kabla, - właściciel kabla, - rok ułożenia, - napięcie robocze kabla, - przebieg kabla

6 Linie kablowe przed zasypaniem zgłosić do inwentaryzacji w jednostce geodezyjnej. Następnie linie kablowe zasypać, a teren przywrócić do stanu pierwotnego. Plan trasy projektowanych oświetleniowych linii kablowych oraz lokalizację projektowanej szafki oświetleniowej SO pokazano na rys. E Słupy oświetlenia drogowego z oprawami. Do oświetlenia ul. Prostej w m. Nowe Oborzyska zaprojektowano aluminiowe słupy oświetlenia drogowego anodowane z fundamentem prefabrykowanym o wysokości 7,5m z wysięgnikami jednoramiennymi o długości 1m. Na projektowanych słupach oświetleniowych do wysięgników montować uliczne oprawy oświetleniowe LED (o mocy całkowitej 51W), w obudowie z anodowego aluminium zapenijące regulację kkontu nachylenia w zakresie +/- 15 o. Temperatura barwowa opraw powinna być zbliżona do temperatury barwowej światła ciepłego tj. ok. 3500K. UWAGA! Przed rozpoczęciem robót budowlano-montażowych wykonawca uzgodni z Inwestorem kolorystykę słupów, wysięgników i opraw. Projektowane słupy oświetleniowe lokalizować zgodnie z rys. E-1. Rozmieszczenie słupów w odległości co ok. 35m i zawieszenie opraw na wys. 8m zapewnia właściwe natężenie i równomierność oświetlenia ulicy Prostej w m. Nowe Oborzyska. Linie kablowe podłączyć zgodnie z rysunkami E-2 (obw. I) i E-3 (obw. II) z uwzględnieniem zasilenia opraw z odpowiednich faz (L1, L2, L3). Wewnątrz słupów oświetleniowych, w wnękach złączowych, kabel łączyć za pomocą kompletu izolacyjnych złączek kablowych bezpiecznikowych, fazowych i zerowych izolowanych. Każdą z opraw oświetleniowych zabezpieczyć wkładką topikową wielkości D0I - 6A. Słupy oświetleniowe I/5, I/10, I/14 oraz II/6, II/11, II/16, II/23 uziemić tak, aby wartość rezystancji uziemienia nie przekraczała R 5Ω. 6. Szafka oświetlenia drogowego. Układ sterowania oświetleniem umieścić w projektowanej szafce oświetleniowej - SO, zlokalizowanej na dz. nr 162/2. Szafkę SO zabudować zgodnie z rysunkiem E-1. Szafkę zasilić kablem YAKY 4x35 mm 2 o dł. 4m od projektowanego złącza kablowopomiarowego ZK1x-1P (wg. odrębnego opracowania) zgodnie z warunkami przyłączenia do sieci ENEA Operator Sp. z o.o. nr OD5/ZR8-2/53/2015 z dnia r. z mocą przyłączaną 10kW, w 3~fazowym układzie z zabezpieczeniem przedlicznikowym wartości 16 A. Sterowanie układem oświetlenia drogowego będzie realizowane za pomocą zegara astronomicznego, zgodnie z dobowymi astronomicznymi punktami zachodu i wschodu słońca. Dodatkowo układ sterowania oświetleniem będzie wyposażony

7 w przełącznik pracy automatyczna-ręczna, w celu załączania oświetlenia w dowolnym dla Inwestora terminie. Do projektowanej szafki oświetleniowej wprowadzić kable oświetleniowe YAKY 4x25 mm 2 odpowiednio na obwód I i II. Obwody oświetlenia należy zabezpieczyć za pomocą wkładek topikowych cylindrycznych wielkości DOI 10A umieszczonych w rozłączniku bezpiecznikowym. Schemat ideowy szafki oświetleniowej przedstawiono na rysunku nr E4. 7. Ochrona przeciwporażeniowa. W zakresie ochrony przeciwporażeniowej spełnić wymagania zawarte w normie N SEP-E-001. Dla projektowanej linii oświetlenia drogowego ochrona przed dotykiem bezpośrednim (ochrona podstawowa) została zrealizowana poprzez izolację roboczą przewodów i kabli oraz poprzez obudowy części czynnych urządzeń elektrycznych. Jako środek ochrony przy dotyku pośrednim zastosowano samoczynne wyłączenie zasilania, natomiast projektowane oprawy wykonane są w II klasie ochronności. 8. Ochrona przeciwprzepięciowa. W celu eliminacji przepięć wywołanych wyładowaniami atmosferycznymi lub czynnościami łączeniowymi, w układzie zasilania opraw oświetleniowych zaprojektowano system ochrony przeciwprzepięciowej składający się z ochronników warystorowych klasy T2 (kl. B+C). 9. Ochrona przeciwpożarowa Awaryjne wyłączenie zasilania w przypadku powstania pożaru w zewnętrznej instalacji elektrycznej realizowane będzie po przez wyłączniki nadmiarowe oraz wkładki bezpiecznikowe. 10. Uwagi końcowe Całość zaprojektowanych prac należy wykonać zgodnie z niniejszą dokumentacją, odpowiednimi katalogami, obowiązującymi przepisami i normami oraz warunkami realizacji inwestycji. Wszystkie zainstalowane aparaty i urządzenia powinny posiadać certyfikaty, deklaracje zgodności oraz spełniać wymagania polskich norm. Dopuszcza się zastosowanie osprzętu i urządzeń równoważnych o nie gorszych parametrach techniczno-użytkowych. W trakcie prowadzenia prac należy przestrzegać przepisów BHP. Do odbioru technicznego należy dostarczyć: - dokumentację powykonawczą,

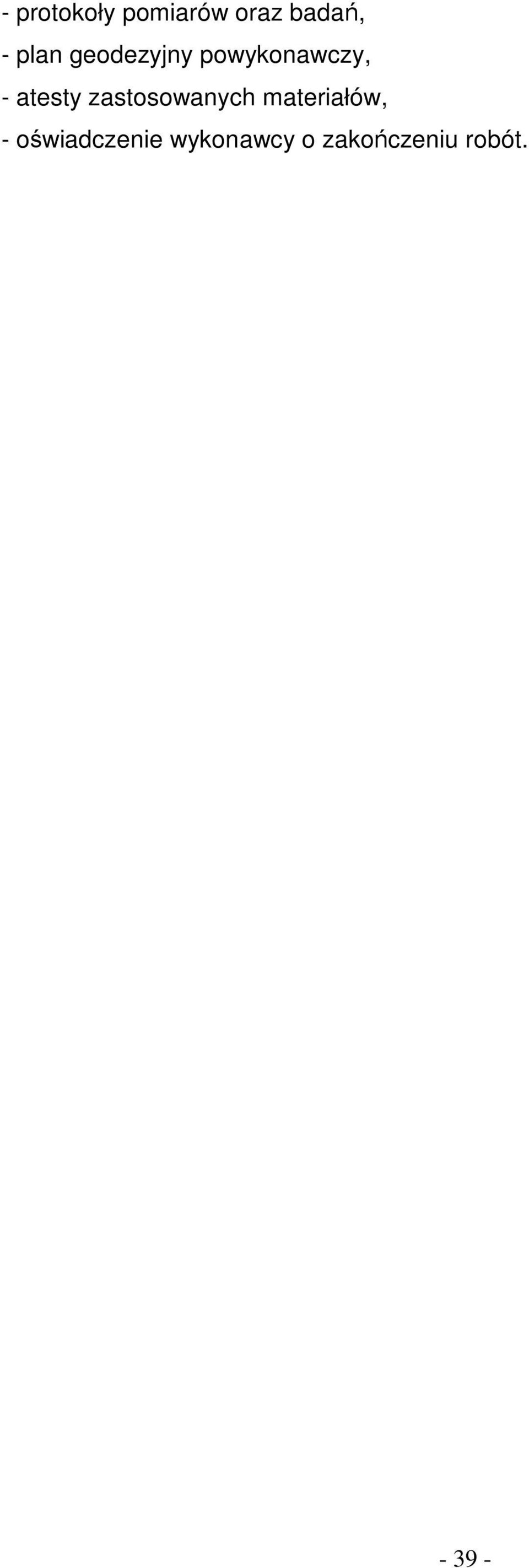

8 - protokoły pomiarów oraz badań, - plan geodezyjny powykonawczy, - atesty zastosowanych materiałów, - oświadczenie wykonawcy o zakończeniu robót

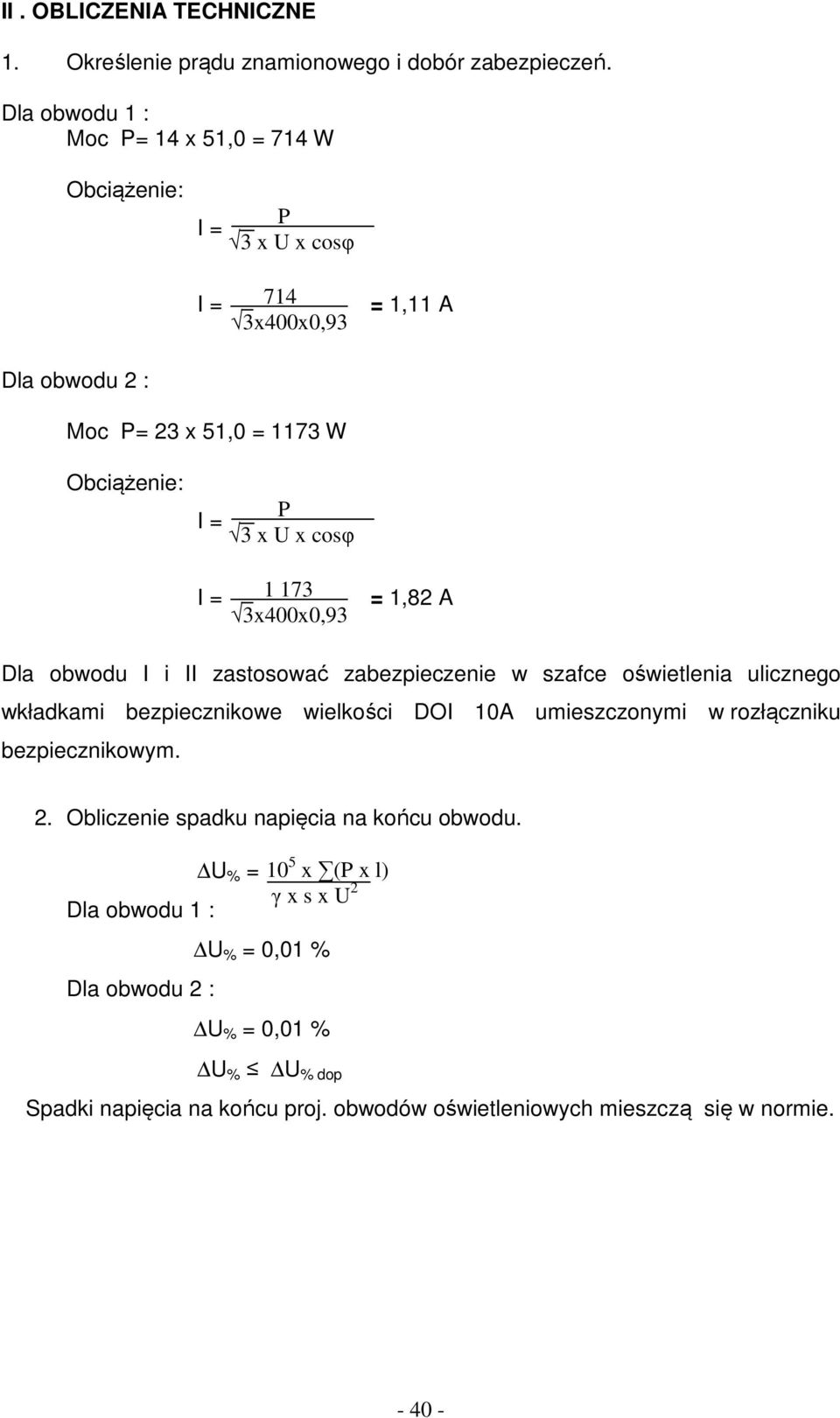

9 II. OBLICZENIA TECHNICZNE 1. Określenie prądu znamionowego i dobór zabezpieczeń. Dla obwodu 1 : Moc P= 14 x 51,0 = 714 W Obciążenie: I = P 3 x U x cosφ I = 714 3x400x0,93 = 1,11 A Dla obwodu 2 : Moc P= 23 x 51,0 = 1173 W Obciążenie: I = P 3 x U x cosφ I = x400x0,93 = 1,82 A Dla obwodu I i II zastosować zabezpieczenie w szafce oświetlenia ulicznego wkładkami bezpiecznikowe wielkości DOI 10A umieszczonymi w rozłączniku bezpiecznikowym. 2. Obliczenie spadku napięcia na końcu obwodu. Dla obwodu 1 : Dla obwodu 2 : U % = 10 5 x (P x l) γ x s x U 2 U % = 0,01 % U % = 0,01 % U % U % dop Spadki napięcia na końcu proj. obwodów oświetleniowych mieszczą się w normie

10 III. ZESTAWIENIE MATERIAŁÓW: 1. Kabel 0,4 kv YAKY 4x25 mm mb 2. Aluminiowe słupy oświetleniowe anodowane - 37 kpl 3. Prefabrykowany fundament do słupa ośw kpl 4. Oprawy oświetleniowe LED (51W) - 37 kpl 5. Wysięgniki jednoramienne 1m - 37 kpl 6. Izolowane złączki kablowe - 37 kpl 7. Rura ochronna kablowa gładkościenna Φ m 8. Rura ochronna kablowa karbowana Φ m 9. Szafka oświetleniowa z wyposażeniem - 1 kpl 10. Uziemienie szafki oświetleniowej - 1 kpl 11. Uziemienie słupa - 7 kpl 12. Uchwyty, wsporniki, zaciski - wg potrzeb 13. Opaski kablowe opisowe - wg potrzeb 14. Folia kablowa PCV niebieska mb 15. Materiał drobny - wg potrzeb IV. SPIS RYSUNKÓW E1. Mapy sytuacyjne linii kablowej oświetleniowej oraz szafki oświetleniowej. E2. Schemat obwodu oświetleniowego nr I. E3. Schemat obwodu oświetleniowego nr II. E4. Schemat ideowy szafki oświetleniowej. E5. Sylwetka słupa oświetleniowego wraz z wysięgnikiem i oprawą

11 INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA BUDOWIE Na podstawie ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 23 czerwca 2003 r (Dz. U. Nr 120, poz. 1126) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia sporządzono niniejsze opracowania w zakresie objętym projektem branży elektrycznej. Nazwa i adres obiektu budowlanego: Budowa oświetlenia drogowego ul. Prostej w m. Nowe Oborzyska gm. Kościan Inwestor: GMINA KOŚCIAN ul. Młyńska Kościan Zakres robót przy budowie linii oświetleniowej: - wytyczenie geodezyjne trasy linii kablowej i lokalizacji słupów oraz lokalizacji szafki oświetleniowej - ułożenie kabla w rowie kablowym - montaż kabla w rurach ochronnych - montaż słupów oświetleniowych - montaż szafki oświetleniowej - podłączenie kabli - wykonanie uziemienia - wykonanie pomiarów kontrolnych Elementy mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: - linia energetyczna nn-0,4 kv - droga publiczna Sposób prowadzenie instruktażu pracowników przed przystąpieniem do realizacji szczególnie niebezpiecznych robót: - instruktaż ogólny przeprowadzony przez kierownika budowy ze wskazaniem miejsc zagrożeń i czasem ich wystąpienia,

12 - instruktaż i nadzór szczegółowy na stanowisku pracy przeprowadzony przez brygadzistę. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia lub w ich sąsiedztwie: - wyposażenie techniczne brygady w środki transportu, sprzęt i narzędzia gwarantujące prawidłowe oraz zgodne z przepisami, dokumentacja projektową i instrukcjami montażowymi wykonanie poszczególnych elementów zadania, - organizacja pracy zapewniająca optymalne i bezpieczne jej wykonanie, - okresowe szkolenia pracowników z zasad i przepisów dot. bezpiecznej pracy. Przy pracach na słupach, a także przy ustawianiu lub rozbiórce rusztowań oraz przy pracach na drabinach i klamrach na wysokości powyżej 2 m nad poziomem terenu zewnętrznego lub podłogi należy w szczególności: - przed rozpoczęciem prac sprawdzić stan techniczny konstrukcji lub urządzeń, na których mają być wykonywane prace, w tym ich stabilność, wytrzymałość na przewidywane obciążenie oraz zabezpieczenie przed nie przewidywaną zmianą położenia, a także stan techniczny stałych elementów konstrukcji lub urządzeń mających służyć do mocowania linek bezpieczeństwa, - zapewnić stosowanie przez pracowników, odpowiedniego do rodzaju wykonywanych prac, sprzętu chroniącego przed upadkiem z wysokości jak: szelki bezpieczeństwa z linką bezpieczeństwa przymocowaną do stałych elementów konstrukcji, szelki bezpieczeństwa z pasem biodrowym (do prac w podparciu - na słupach, masztach itp.), - zapewnić stosowanie przez pracowników hełmów ochronnych przeznaczonych do prac na wysokości. Przy robotach ziemnych należy zapewnić: - zabezpieczenie terenu budowy, wykopu dla kabli oraz robót oraz fundamentowych pod maszty i słupy, - przy wykonywaniu wykopów sprzętem mechanicznym należy wyznaczyć strefę niebezpieczną związaną z pracą tych maszyn
