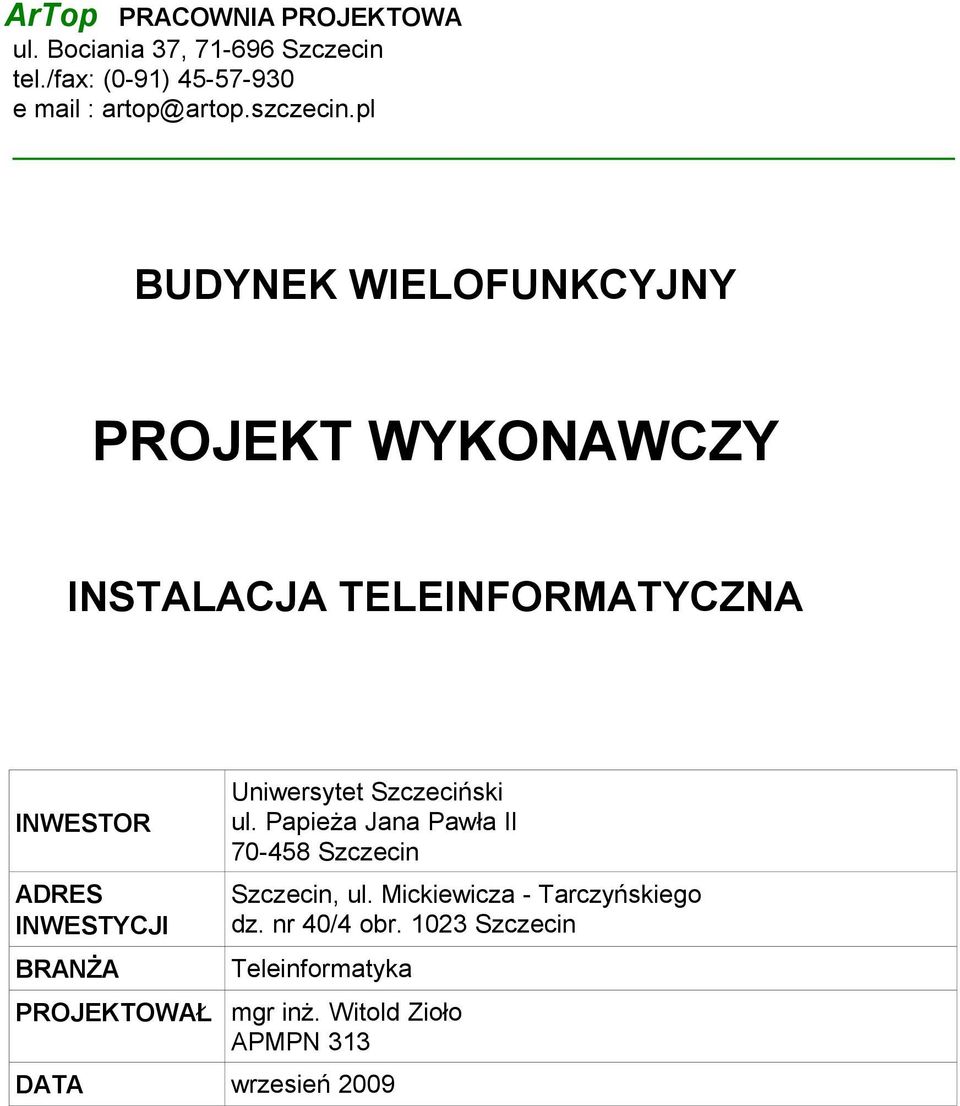

1 ArTop PRACOWNIA PROJEKTOWA ul. Bociania 37, Szczecin tel./fax: (0-91) e mail : artop@artop.szczecin.pl BUDYNEK WIELOFUNKCYJNY PROJEKT WYKONAWCZY INSTALACJA TELEINFORMATYCZNA INWESTOR ADRES INWESTYCJI BRANŻA PROJEKTOWAŁ Uniwersytet Szczeciński ul. Papieża Jana Pawła II Szczecin Szczecin, ul. Mickiewicza - Tarczyńskiego dz. nr 40/4 obr Szczecin Teleinformatyka mgr inż. Witold Zioło APMPN 313 DATA wrzesień 2009

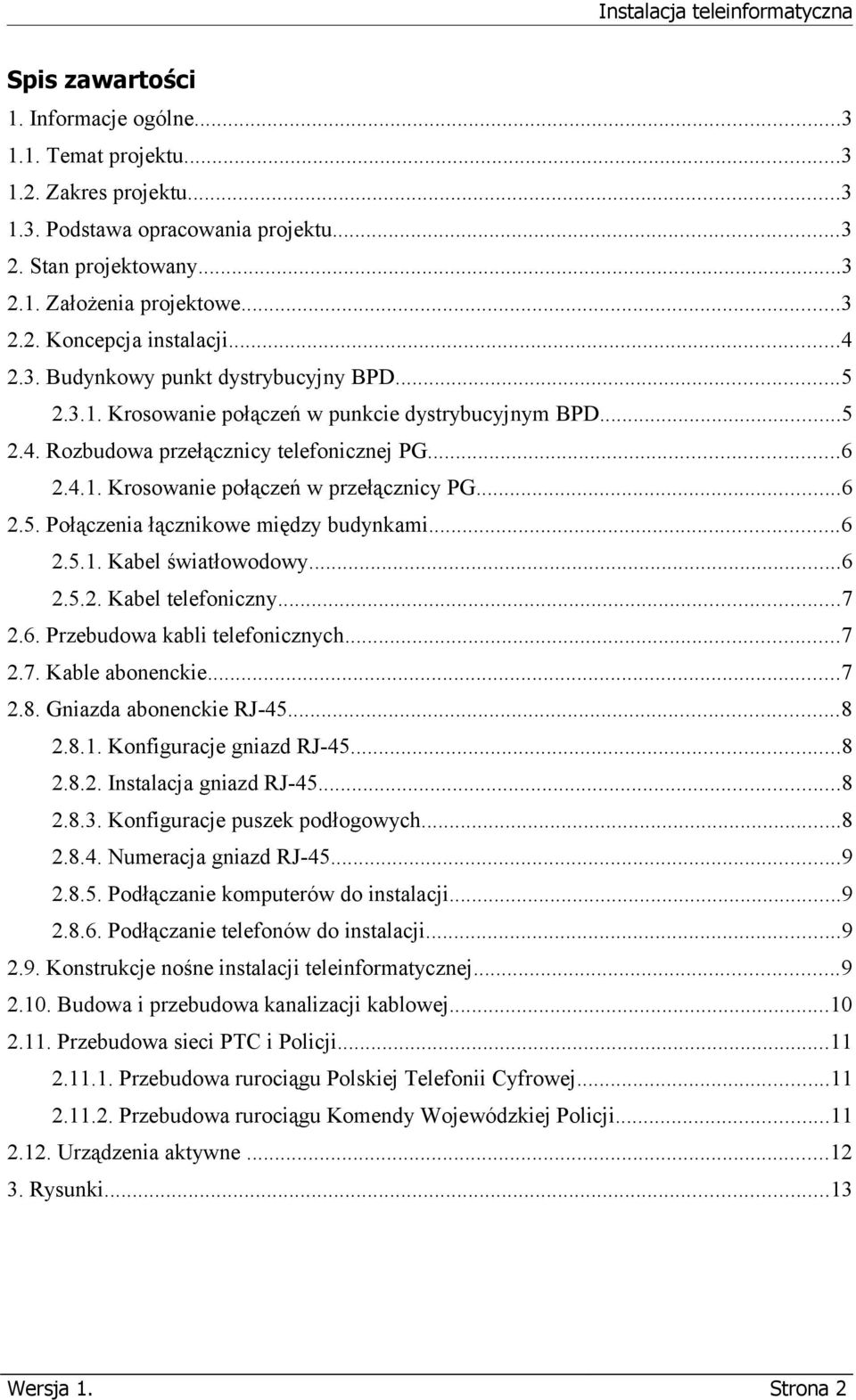

2 Instalacja teleinformatyczna Spis zawartości 1. Informacje ogólne Temat projektu Zakres projektu Podstawa opracowania projektu Stan projektowany Założenia projektowe Koncepcja instalacji Budynkowy punkt dystrybucyjny BPD Krosowanie połączeń w punkcie dystrybucyjnym BPD Rozbudowa przełącznicy telefonicznej PG Krosowanie połączeń w przełącznicy PG Połączenia łącznikowe między budynkami Kabel światłowodowy Kabel telefoniczny Przebudowa kabli telefonicznych Kable abonenckie Gniazda abonenckie RJ Konfiguracje gniazd RJ Instalacja gniazd RJ Konfiguracje puszek podłogowych Numeracja gniazd RJ Podłączanie komputerów do instalacji Podłączanie telefonów do instalacji Konstrukcje nośne instalacji teleinformatycznej Budowa i przebudowa kanalizacji kablowej Przebudowa sieci PTC i Policji Przebudowa rurociągu Polskiej Telefonii Cyfrowej Przebudowa rurociągu Komendy Wojewódzkiej Policji Urządzenia aktywne Rysunki...13 Wersja 1. Strona 2

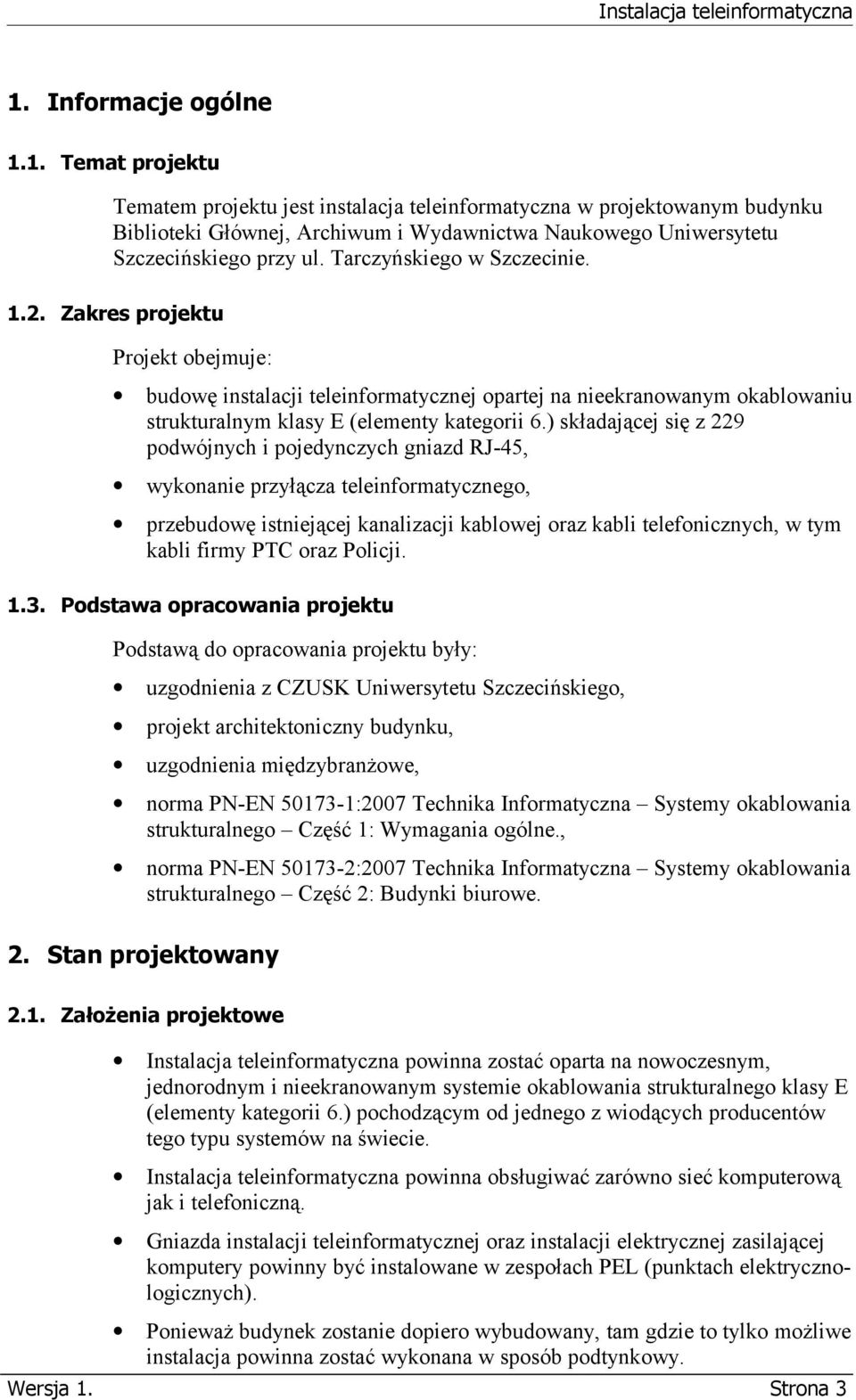

3 Instalacja teleinformatyczna 1. Informacje ogólne 1.1. Temat projektu Tematem projektu jest instalacja teleinformatyczna w projektowanym budynku Biblioteki Głównej, Archiwum i Wydawnictwa Naukowego Uniwersytetu Szczecińskiego przy ul. Tarczyńskiego w Szczecinie Zakres projektu Projekt obejmuje: budowę instalacji teleinformatycznej opartej na nieekranowanym okablowaniu strukturalnym klasy E (elementy kategorii 6.) składającej się z 229 podwójnych i pojedynczych gniazd RJ-45, wykonanie przyłącza teleinformatycznego, przebudowę istniejącej kanalizacji kablowej oraz kabli telefonicznych, w tym kabli firmy PTC oraz Policji Podstawa opracowania projektu Podstawą do opracowania projektu były: uzgodnienia z CZUSK Uniwersytetu Szczecińskiego, projekt architektoniczny budynku, uzgodnienia międzybranżowe, norma PN-EN :2007 Technika Informatyczna Systemy okablowania strukturalnego Część 1: Wymagania ogólne., norma PN-EN :2007 Technika Informatyczna Systemy okablowania strukturalnego Część 2: Budynki biurowe. 2. Stan projektowany 2.1. Założenia projektowe Instalacja teleinformatyczna powinna zostać oparta na nowoczesnym, jednorodnym i nieekranowanym systemie okablowania strukturalnego klasy E (elementy kategorii 6.) pochodzącym od jednego z wiodących producentów tego typu systemów na świecie. Instalacja teleinformatyczna powinna obsługiwać zarówno sieć komputerową jak i telefoniczną. Gniazda instalacji teleinformatycznej oraz instalacji elektrycznej zasilającej komputery powinny być instalowane w zespołach PEL (punktach elektrycznologicznych). Ponieważ budynek zostanie dopiero wybudowany, tam gdzie to tylko możliwe instalacja powinna zostać wykonana w sposób podtynkowy. Wersja 1. Strona 3

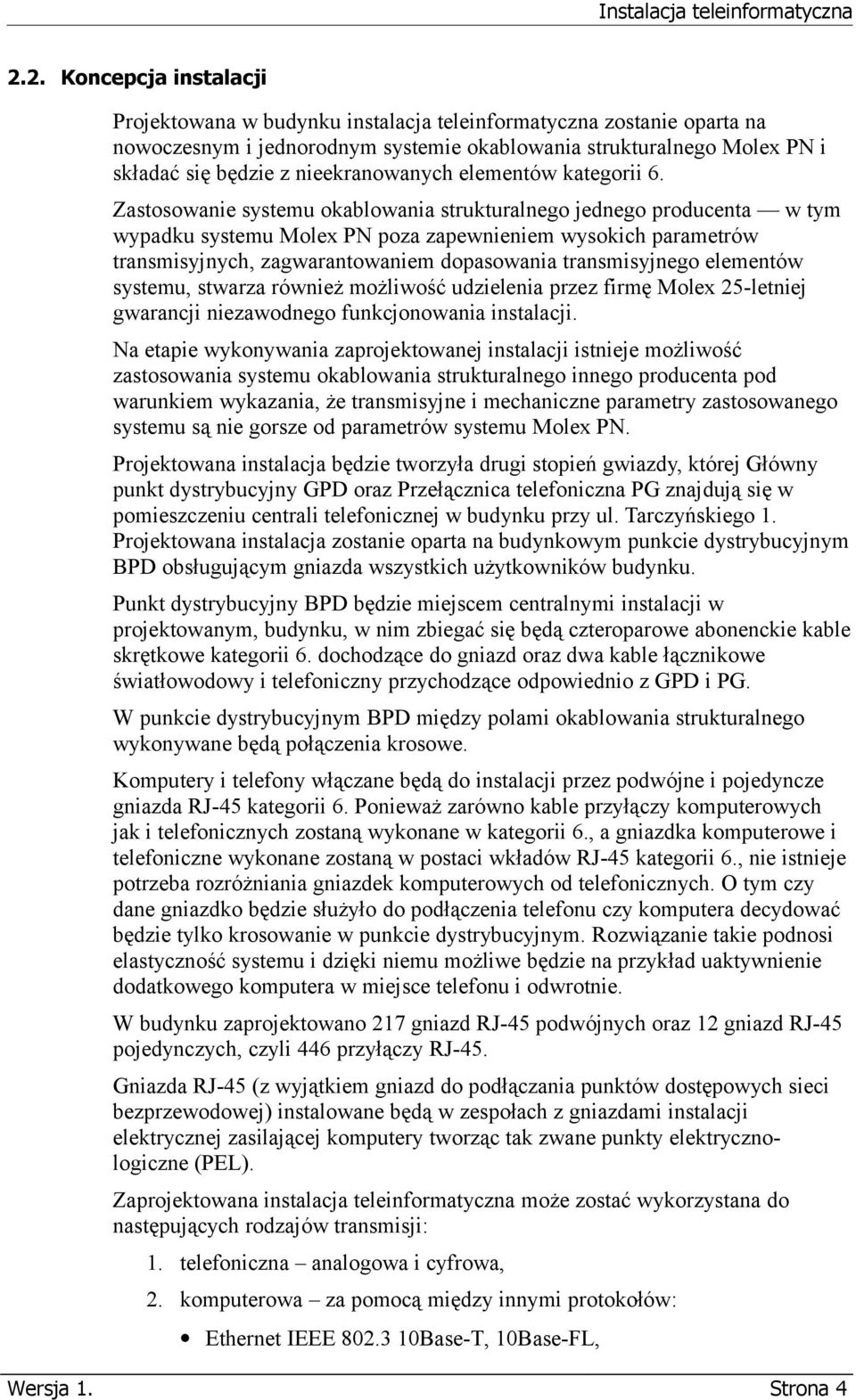

4 Instalacja teleinformatyczna 2.2. Koncepcja instalacji Projektowana w budynku instalacja teleinformatyczna zostanie oparta na nowoczesnym i jednorodnym systemie okablowania strukturalnego Molex PN i składać się będzie z nieekranowanych elementów kategorii 6. Zastosowanie systemu okablowania strukturalnego jednego producenta w tym wypadku systemu Molex PN poza zapewnieniem wysokich parametrów transmisyjnych, zagwarantowaniem dopasowania transmisyjnego elementów systemu, stwarza również możliwość udzielenia przez firmę Molex 25-letniej gwarancji niezawodnego funkcjonowania instalacji. Na etapie wykonywania zaprojektowanej instalacji istnieje możliwość zastosowania systemu okablowania strukturalnego innego producenta pod warunkiem wykazania, że transmisyjne i mechaniczne parametry zastosowanego systemu są nie gorsze od parametrów systemu Molex PN. Projektowana instalacja będzie tworzyła drugi stopień gwiazdy, której Główny punkt dystrybucyjny GPD oraz Przełącznica telefoniczna PG znajdują się w pomieszczeniu centrali telefonicznej w budynku przy ul. Tarczyńskiego 1. Projektowana instalacja zostanie oparta na budynkowym punkcie dystrybucyjnym BPD obsługującym gniazda wszystkich użytkowników budynku. Punkt dystrybucyjny BPD będzie miejscem centralnymi instalacji w projektowanym, budynku, w nim zbiegać się będą czteroparowe abonenckie kable skrętkowe kategorii 6. dochodzące do gniazd oraz dwa kable łącznikowe światłowodowy i telefoniczny przychodzące odpowiednio z GPD i PG. W punkcie dystrybucyjnym BPD między polami okablowania strukturalnego wykonywane będą połączenia krosowe. Komputery i telefony włączane będą do instalacji przez podwójne i pojedyncze gniazda RJ-45 kategorii 6. Ponieważ zarówno kable przyłączy komputerowych jak i telefonicznych zostaną wykonane w kategorii 6., a gniazdka komputerowe i telefoniczne wykonane zostaną w postaci wkładów RJ-45 kategorii 6., nie istnieje potrzeba rozróżniania gniazdek komputerowych od telefonicznych. O tym czy dane gniazdko będzie służyło do podłączenia telefonu czy komputera decydować będzie tylko krosowanie w punkcie dystrybucyjnym. Rozwiązanie takie podnosi elastyczność systemu i dzięki niemu możliwe będzie na przykład uaktywnienie dodatkowego komputera w miejsce telefonu i odwrotnie. W budynku zaprojektowano 217 gniazd RJ-45 podwójnych oraz 12 gniazd RJ-45 pojedynczych, czyli 446 przyłączy RJ-45. Gniazda RJ-45 (z wyjątkiem gniazd do podłączania punktów dostępowych sieci bezprzewodowej) instalowane będą w zespołach z gniazdami instalacji elektrycznej zasilającej komputery tworząc tak zwane punkty elektrycznologiczne (PEL). Zaprojektowana instalacja teleinformatyczna może zostać wykorzystana do następujących rodzajów transmisji: 1. telefoniczna analogowa i cyfrowa, 2. komputerowa za pomocą między innymi protokołów: Ethernet IEEE Base-T, 10Base-FL, Wersja 1. Strona 4

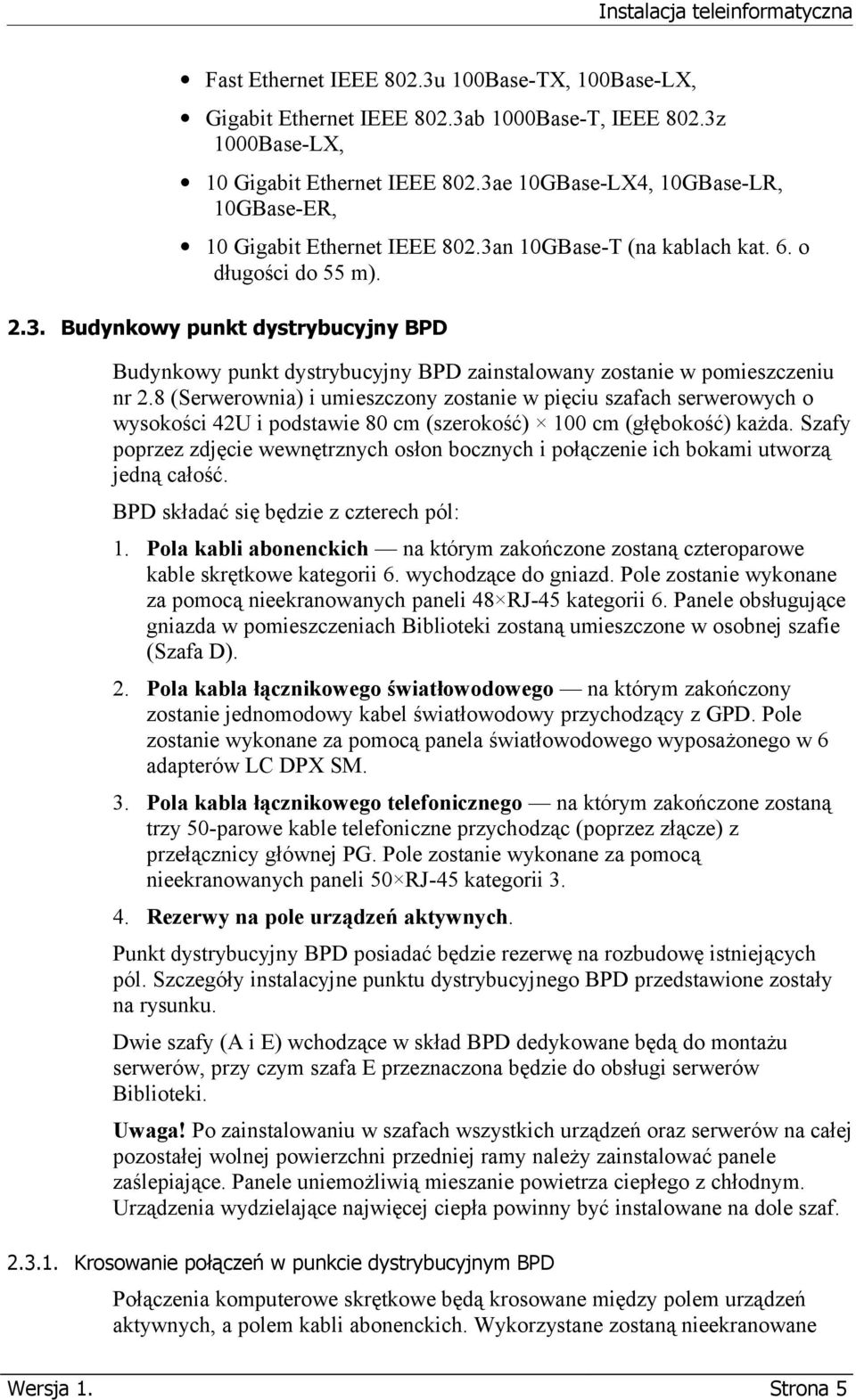

5 Instalacja teleinformatyczna Fast Ethernet IEEE 802.3u 100Base-TX, 100Base-LX, Gigabit Ethernet IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-LX, 10 Gigabit Ethernet IEEE 802.3ae 10GBase-LX4, 10GBase-LR, 10GBase-ER, 10 Gigabit Ethernet IEEE 802.3an 10GBase-T (na kablach kat. 6. o długości do 55 m) Budynkowy punkt dystrybucyjny BPD Budynkowy punkt dystrybucyjny BPD zainstalowany zostanie w pomieszczeniu nr 2.8 (Serwerownia) i umieszczony zostanie w pięciu szafach serwerowych o wysokości 42U i podstawie 80 cm (szerokość) 100 cm (głębokość) każda. Szafy poprzez zdjęcie wewnętrznych osłon bocznych i połączenie ich bokami utworzą jedną całość. BPD składać się będzie z czterech pól: 1. Pola kabli abonenckich na którym zakończone zostaną czteroparowe kable skrętkowe kategorii 6. wychodzące do gniazd. Pole zostanie wykonane za pomocą nieekranowanych paneli 48 RJ-45 kategorii 6. Panele obsługujące gniazda w pomieszczeniach Biblioteki zostaną umieszczone w osobnej szafie (Szafa D). 2. Pola kabla łącznikowego światłowodowego na którym zakończony zostanie jednomodowy kabel światłowodowy przychodzący z GPD. Pole zostanie wykonane za pomocą panela światłowodowego wyposażonego w 6 adapterów LC DPX SM. 3. Pola kabla łącznikowego telefonicznego na którym zakończone zostaną trzy 50-parowe kable telefoniczne przychodząc (poprzez złącze) z przełącznicy głównej PG. Pole zostanie wykonane za pomocą nieekranowanych paneli 50 RJ-45 kategorii Rezerwy na pole urządzeń aktywnych. Punkt dystrybucyjny BPD posiadać będzie rezerwę na rozbudowę istniejących pól. Szczegóły instalacyjne punktu dystrybucyjnego BPD przedstawione zostały na rysunku. Dwie szafy (A i E) wchodzące w skład BPD dedykowane będą do montażu serwerów, przy czym szafa E przeznaczona będzie do obsługi serwerów Biblioteki. Uwaga! Po zainstalowaniu w szafach wszystkich urządzeń oraz serwerów na całej pozostałej wolnej powierzchni przedniej ramy należy zainstalować panele zaślepiające. Panele uniemożliwią mieszanie powietrza ciepłego z chłodnym. Urządzenia wydzielające najwięcej ciepła powinny być instalowane na dole szaf Krosowanie połączeń w punkcie dystrybucyjnym BPD Połączenia komputerowe skrętkowe będą krosowane między polem urządzeń aktywnych, a polem kabli abonenckich. Wykorzystane zostaną nieekranowane Wersja 1. Strona 5

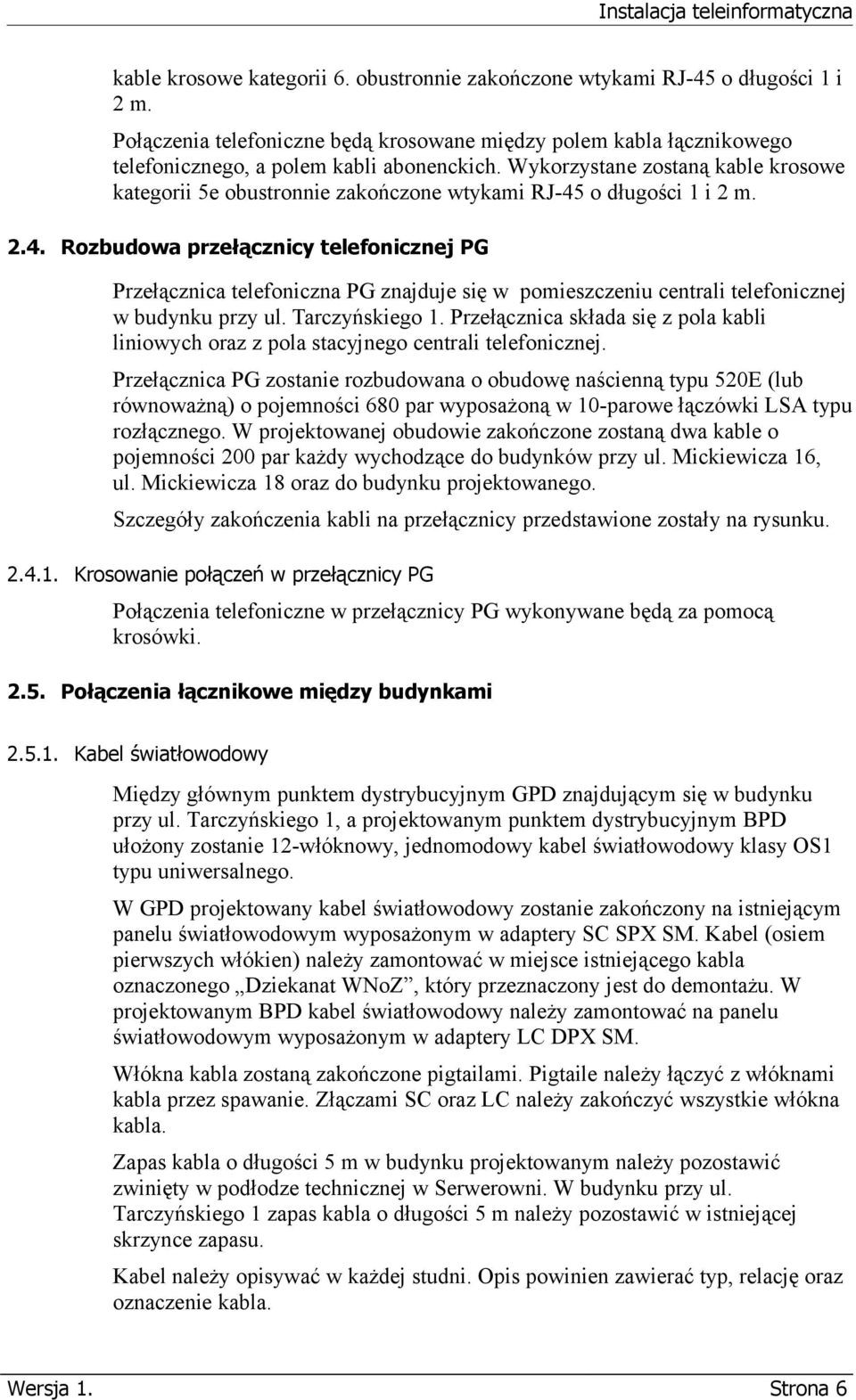

6 Instalacja teleinformatyczna kable krosowe kategorii 6. obustronnie zakończone wtykami RJ-45 o długości 1 i 2 m. Połączenia telefoniczne będą krosowane między polem kabla łącznikowego telefonicznego, a polem kabli abonenckich. Wykorzystane zostaną kable krosowe kategorii 5e obustronnie zakończone wtykami RJ-45 o długości 1 i 2 m Rozbudowa przełącznicy telefonicznej PG Przełącznica telefoniczna PG znajduje się w pomieszczeniu centrali telefonicznej w budynku przy ul. Tarczyńskiego 1. Przełącznica składa się z pola kabli liniowych oraz z pola stacyjnego centrali telefonicznej. Przełącznica PG zostanie rozbudowana o obudowę naścienną typu 520E (lub równoważną) o pojemności 680 par wyposażoną w 10-parowe łączówki LSA typu rozłącznego. W projektowanej obudowie zakończone zostaną dwa kable o pojemności 200 par każdy wychodzące do budynków przy ul. Mickiewicza 16, ul. Mickiewicza 18 oraz do budynku projektowanego. Szczegóły zakończenia kabli na przełącznicy przedstawione zostały na rysunku Krosowanie połączeń w przełącznicy PG Połączenia telefoniczne w przełącznicy PG wykonywane będą za pomocą krosówki Połączenia łącznikowe między budynkami Kabel światłowodowy Między głównym punktem dystrybucyjnym GPD znajdującym się w budynku przy ul. Tarczyńskiego 1, a projektowanym punktem dystrybucyjnym BPD ułożony zostanie 12-włóknowy, jednomodowy kabel światłowodowy klasy OS1 typu uniwersalnego. W GPD projektowany kabel światłowodowy zostanie zakończony na istniejącym panelu światłowodowym wyposażonym w adaptery SC SPX SM. Kabel (osiem pierwszych włókien) należy zamontować w miejsce istniejącego kabla oznaczonego Dziekanat WNoZ, który przeznaczony jest do demontażu. W projektowanym BPD kabel światłowodowy należy zamontować na panelu światłowodowym wyposażonym w adaptery LC DPX SM. Włókna kabla zostaną zakończone pigtailami. Pigtaile należy łączyć z włóknami kabla przez spawanie. Złączami SC oraz LC należy zakończyć wszystkie włókna kabla. Zapas kabla o długości 5 m w budynku projektowanym należy pozostawić zwinięty w podłodze technicznej w Serwerowni. W budynku przy ul. Tarczyńskiego 1 zapas kabla o długości 5 m należy pozostawić w istniejącej skrzynce zapasu. Kabel należy opisywać w każdej studni. Opis powinien zawierać typ, relację oraz oznaczenie kabla. Wersja 1. Strona 6

7 Instalacja teleinformatyczna Istniejący kabel światłowodowy wychodzący z budynku przy ul. Tarczyńskiego 1 i dochodzący do budynku Dziekanatu WNoZ należy zlikwidować Kabel telefoniczny Między telefoniczną przełącznicą główną PG znajdującą się w budynku przy ul. Tarczyńskiego 1, a budynkiem projektowanym ułożony zostanie 200-parowy kabel telefoniczny typu XzTKMXpw ,5. W projektowanym budynku kabel zostanie przełączony w złączu Z3 na trzy kable stacyjne YTKSY ,5, które zostaną zakończone w punkcie dystrybucyjnym BPD. Kable w BPD zostaną zakończony na panelach 50 RJ-45, a w przełącznicy PG na łączówkach LSA. Z z obu stron kabla zostanie zakończonych po 150 par. Kabel XzTKMXpw ,5 należy w budynku przy ul. Tarczyńskiego 1 prowadzić w elastycznej (karbowanej) rurze osłonowej wykonanej z materiału samogasnącego, bezhalogenowego o średnicy 50 mm. W budynku projektowanym należy pozostawić zwinięte w podłodze technicznej w Serwerowni zapasy kabli o długości 5 m Przebudowa kabli telefonicznych Znajdująca się w budynku przy ul. Tarczyńskiego 1 centrala telefoniczna obsługuje min. przeznaczony do likwidacji budynek Dziekanatu WNoM, budynek ul. Mickiewicza 16 oraz budynek ul. Mickiewicza 18. Kable sieci telefonicznej przebiegają w kanalizacji kablowej przez dziedziniec, na którym wybudowany zostanie projektowany budynek. Ponieważ kanalizacja kablowa wchodzi w kolizję z projektowanym budynkiem kable w niej prowadzone muszą zostać przebudowane. W tym celu 30-parowy kabel dochodzący do budynku przy ul. Mickiewicza 16 oraz 100-parowy kabel dochodzący do budynku przy ul. Mickiewicza 18 zostaną przechwycone w projektowanych złączach kablowych Z1 i Z2 i sprowadzone nowym kablem XzTKMXpw ,5 ułożonym w przebudowanej kanalizacji kablowej do budynku przy ul. Tarczyńskiego 1. Przechwycenie kabli nastąpi w złączach telefonicznych o następującej konfiguracji: Złącze Z1: Złącze 130-parowe wykonane w osłonie XAGA / firmy Raychem (lub równoważnej). Złącze Z2: Złącze 100-parowe wykonane w osłonie XAGA / firmy Raychem (lub równoważnej). Kabel telefoniczny wychodzący do budynku Dziekanatu WNoM przeznaczony jest do likwidacji. Uwaga! Prace przy przebudowie kabli należy wykonać przed rozpoczęciem budowy projektowanego budynku Kable abonenckie Jako kable abonenckie zastosowane zostaną czteroparowe, nieekranowane kable skrętkowe kategorii 6. w osłonie PCV. Kable te z jednego końca zostaną Wersja 1. Strona 7

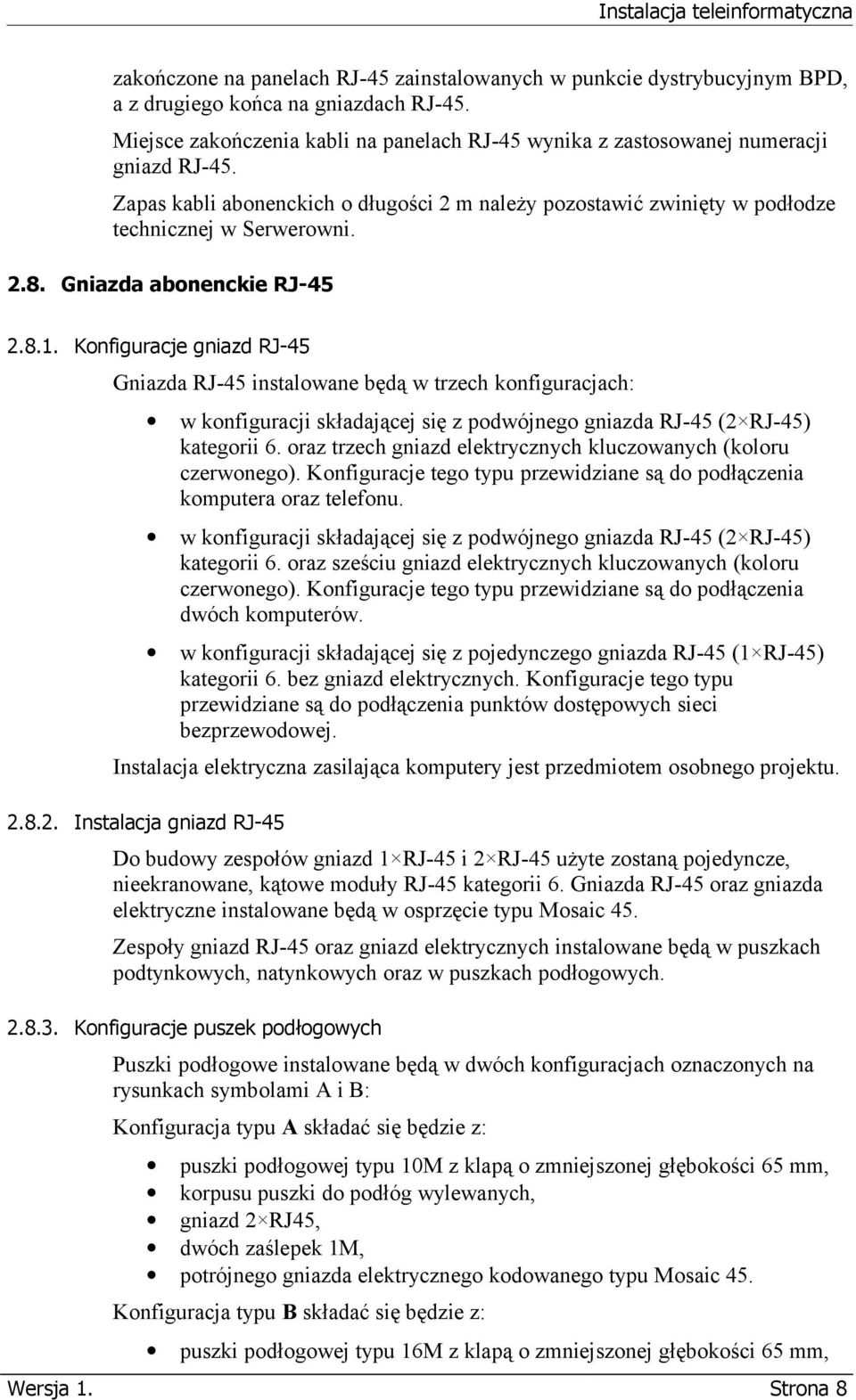

8 Instalacja teleinformatyczna zakończone na panelach RJ-45 zainstalowanych w punkcie dystrybucyjnym BPD, a z drugiego końca na gniazdach RJ-45. Miejsce zakończenia kabli na panelach RJ-45 wynika z zastosowanej numeracji gniazd RJ-45. Zapas kabli abonenckich o długości 2 m należy pozostawić zwinięty w podłodze technicznej w Serwerowni Gniazda abonenckie RJ Konfiguracje gniazd RJ-45 Gniazda RJ-45 instalowane będą w trzech konfiguracjach: w konfiguracji składającej się z podwójnego gniazda RJ-45 (2 RJ-45) kategorii 6. oraz trzech gniazd elektrycznych kluczowanych (koloru czerwonego). Konfiguracje tego typu przewidziane są do podłączenia komputera oraz telefonu. w konfiguracji składającej się z podwójnego gniazda RJ-45 (2 RJ-45) kategorii 6. oraz sześciu gniazd elektrycznych kluczowanych (koloru czerwonego). Konfiguracje tego typu przewidziane są do podłączenia dwóch komputerów. w konfiguracji składającej się z pojedynczego gniazda RJ-45 (1 RJ-45) kategorii 6. bez gniazd elektrycznych. Konfiguracje tego typu przewidziane są do podłączenia punktów dostępowych sieci bezprzewodowej. Instalacja elektryczna zasilająca komputery jest przedmiotem osobnego projektu Instalacja gniazd RJ-45 Do budowy zespołów gniazd 1 RJ-45 i 2 RJ-45 użyte zostaną pojedyncze, nieekranowane, kątowe moduły RJ-45 kategorii 6. Gniazda RJ-45 oraz gniazda elektryczne instalowane będą w osprzęcie typu Mosaic 45. Zespoły gniazd RJ-45 oraz gniazd elektrycznych instalowane będą w puszkach podtynkowych, natynkowych oraz w puszkach podłogowych Konfiguracje puszek podłogowych Puszki podłogowe instalowane będą w dwóch konfiguracjach oznaczonych na rysunkach symbolami A i B: Konfiguracja typu A składać się będzie z: puszki podłogowej typu 10M z klapą o zmniejszonej głębokości 65 mm, korpusu puszki do podłóg wylewanych, gniazd 2 RJ45, dwóch zaślepek 1M, potrójnego gniazda elektrycznego kodowanego typu Mosaic 45. Konfiguracja typu B składać się będzie z: puszki podłogowej typu 16M z klapą o zmniejszonej głębokości 65 mm, Wersja 1. Strona 8

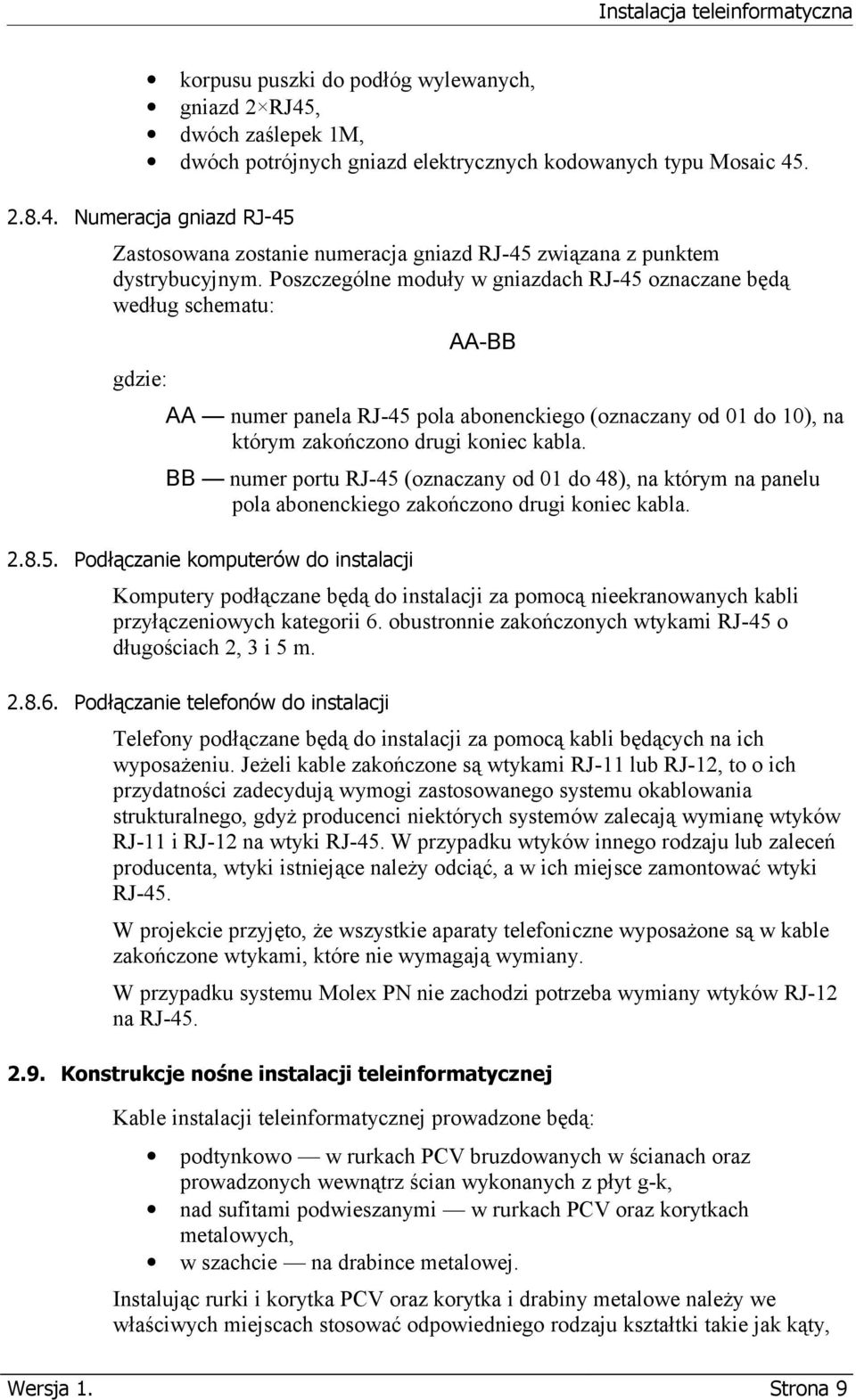

9 Instalacja teleinformatyczna korpusu puszki do podłóg wylewanych, gniazd 2 RJ45, dwóch zaślepek 1M, dwóch potrójnych gniazd elektrycznych kodowanych typu Mosaic Numeracja gniazd RJ-45 Zastosowana zostanie numeracja gniazd RJ-45 związana z punktem dystrybucyjnym. Poszczególne moduły w gniazdach RJ-45 oznaczane będą według schematu: gdzie: AA-BB AA numer panela RJ-45 pola abonenckiego (oznaczany od 01 do 10), na którym zakończono drugi koniec kabla. BB numer portu RJ-45 (oznaczany od 01 do 48), na którym na panelu pola abonenckiego zakończono drugi koniec kabla Podłączanie komputerów do instalacji Komputery podłączane będą do instalacji za pomocą nieekranowanych kabli przyłączeniowych kategorii 6. obustronnie zakończonych wtykami RJ-45 o długościach 2, 3 i 5 m Podłączanie telefonów do instalacji Telefony podłączane będą do instalacji za pomocą kabli będących na ich wyposażeniu. Jeżeli kable zakończone są wtykami RJ-11 lub RJ-12, to o ich przydatności zadecydują wymogi zastosowanego systemu okablowania strukturalnego, gdyż producenci niektórych systemów zalecają wymianę wtyków RJ-11 i RJ-12 na wtyki RJ-45. W przypadku wtyków innego rodzaju lub zaleceń producenta, wtyki istniejące należy odciąć, a w ich miejsce zamontować wtyki RJ-45. W projekcie przyjęto, że wszystkie aparaty telefoniczne wyposażone są w kable zakończone wtykami, które nie wymagają wymiany. W przypadku systemu Molex PN nie zachodzi potrzeba wymiany wtyków RJ-12 na RJ Konstrukcje nośne instalacji teleinformatycznej Kable instalacji teleinformatycznej prowadzone będą: podtynkowo w rurkach PCV bruzdowanych w ścianach oraz prowadzonych wewnątrz ścian wykonanych z płyt g-k, nad sufitami podwieszanymi w rurkach PCV oraz korytkach metalowych, w szachcie na drabince metalowej. Instalując rurki i korytka PCV oraz korytka i drabiny metalowe należy we właściwych miejscach stosować odpowiedniego rodzaju kształtki takie jak kąty, Wersja 1. Strona 9

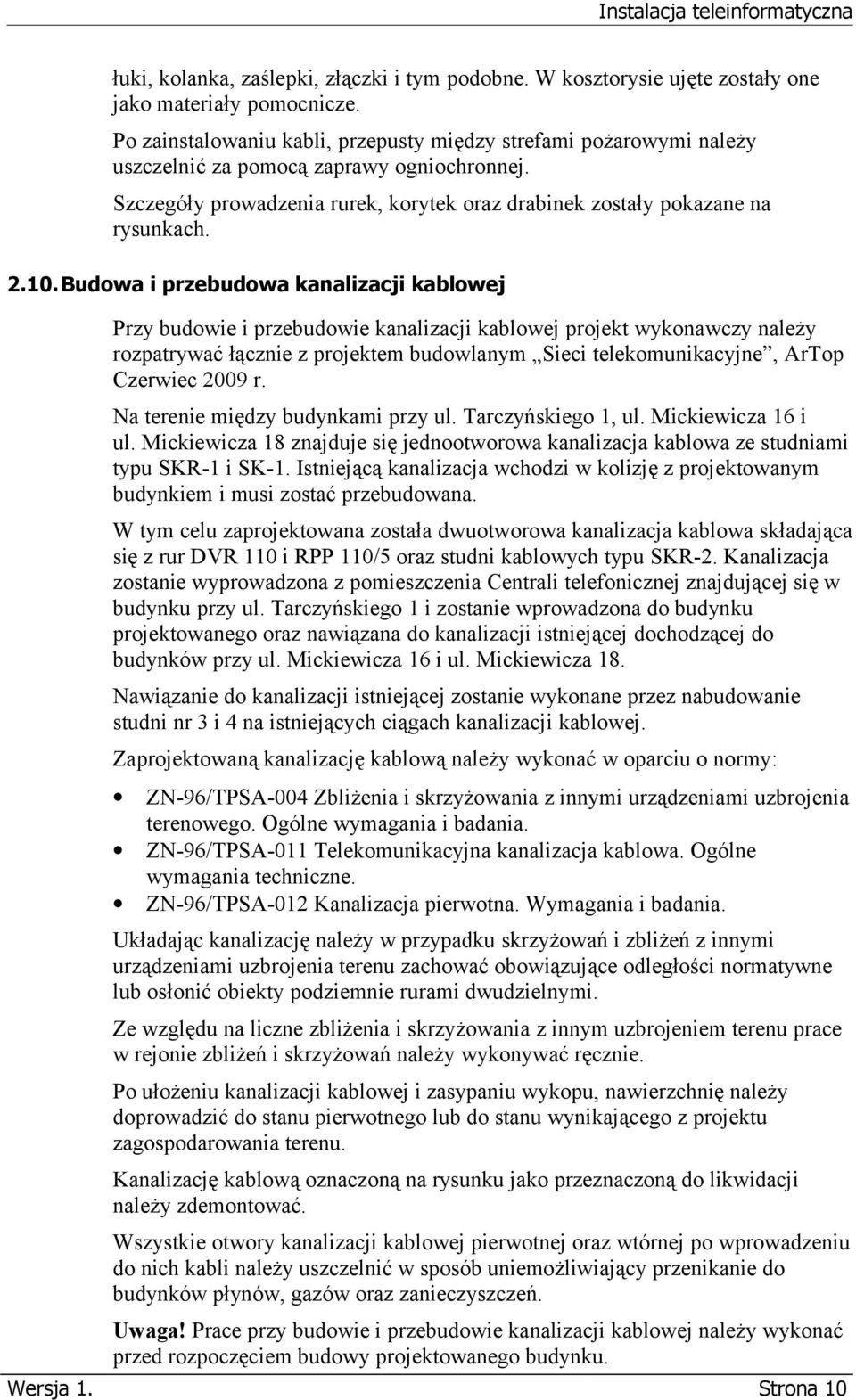

10 Instalacja teleinformatyczna łuki, kolanka, zaślepki, złączki i tym podobne. W kosztorysie ujęte zostały one jako materiały pomocnicze. Po zainstalowaniu kabli, przepusty między strefami pożarowymi należy uszczelnić za pomocą zaprawy ogniochronnej. Szczegóły prowadzenia rurek, korytek oraz drabinek zostały pokazane na rysunkach Budowa i przebudowa kanalizacji kablowej Przy budowie i przebudowie kanalizacji kablowej projekt wykonawczy należy rozpatrywać łącznie z projektem budowlanym Sieci telekomunikacyjne, ArTop Czerwiec 2009 r. Na terenie między budynkami przy ul. Tarczyńskiego 1, ul. Mickiewicza 16 i ul. Mickiewicza 18 znajduje się jednootworowa kanalizacja kablowa ze studniami typu SKR-1 i SK-1. Istniejącą kanalizacja wchodzi w kolizję z projektowanym budynkiem i musi zostać przebudowana. W tym celu zaprojektowana została dwuotworowa kanalizacja kablowa składająca się z rur DVR 110 i RPP 110/5 oraz studni kablowych typu SKR-2. Kanalizacja zostanie wyprowadzona z pomieszczenia Centrali telefonicznej znajdującej się w budynku przy ul. Tarczyńskiego 1 i zostanie wprowadzona do budynku projektowanego oraz nawiązana do kanalizacji istniejącej dochodzącej do budynków przy ul. Mickiewicza 16 i ul. Mickiewicza 18. Nawiązanie do kanalizacji istniejącej zostanie wykonane przez nabudowanie studni nr 3 i 4 na istniejących ciągach kanalizacji kablowej. Zaprojektowaną kanalizację kablową należy wykonać w oparciu o normy: ZN-96/TPSA-004 Zbliżenia i skrzyżowania z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania i badania. ZN-96/TPSA-011 Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne. ZN-96/TPSA-012 Kanalizacja pierwotna. Wymagania i badania. Układając kanalizację należy w przypadku skrzyżowań i zbliżeń z innymi urządzeniami uzbrojenia terenu zachować obowiązujące odległości normatywne lub osłonić obiekty podziemnie rurami dwudzielnymi. Ze względu na liczne zbliżenia i skrzyżowania z innym uzbrojeniem terenu prace w rejonie zbliżeń i skrzyżowań należy wykonywać ręcznie. Po ułożeniu kanalizacji kablowej i zasypaniu wykopu, nawierzchnię należy doprowadzić do stanu pierwotnego lub do stanu wynikającego z projektu zagospodarowania terenu. Kanalizację kablową oznaczoną na rysunku jako przeznaczoną do likwidacji należy zdemontować. Wszystkie otwory kanalizacji kablowej pierwotnej oraz wtórnej po wprowadzeniu do nich kabli należy uszczelnić w sposób uniemożliwiający przenikanie do budynków płynów, gazów oraz zanieczyszczeń. Uwaga! Prace przy budowie i przebudowie kanalizacji kablowej należy wykonać przed rozpoczęciem budowy projektowanego budynku. Wersja 1. Strona 10

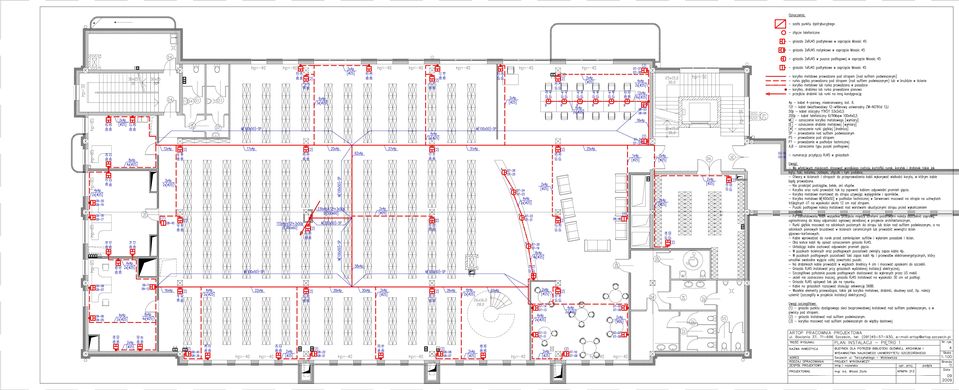

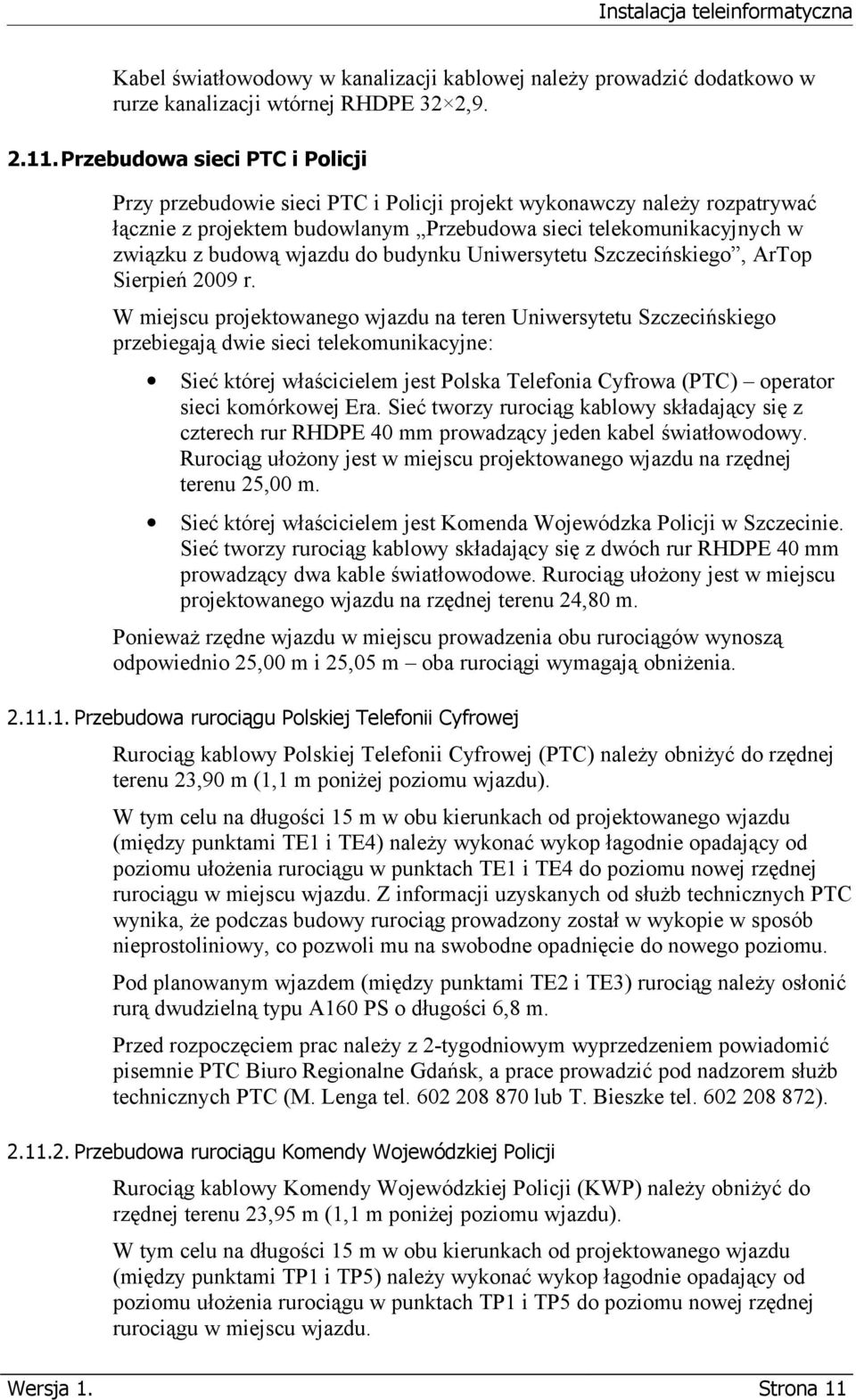

11 Instalacja teleinformatyczna Kabel światłowodowy w kanalizacji kablowej należy prowadzić dodatkowo w rurze kanalizacji wtórnej RHDPE 32 2, Przebudowa sieci PTC i Policji Przy przebudowie sieci PTC i Policji projekt wykonawczy należy rozpatrywać łącznie z projektem budowlanym Przebudowa sieci telekomunikacyjnych w związku z budową wjazdu do budynku Uniwersytetu Szczecińskiego, ArTop Sierpień 2009 r. W miejscu projektowanego wjazdu na teren Uniwersytetu Szczecińskiego przebiegają dwie sieci telekomunikacyjne: Sieć której właścicielem jest Polska Telefonia Cyfrowa (PTC) operator sieci komórkowej Era. Sieć tworzy rurociąg kablowy składający się z czterech rur RHDPE 40 mm prowadzący jeden kabel światłowodowy. Rurociąg ułożony jest w miejscu projektowanego wjazdu na rzędnej terenu 25,00 m. Sieć której właścicielem jest Komenda Wojewódzka Policji w Szczecinie. Sieć tworzy rurociąg kablowy składający się z dwóch rur RHDPE 40 mm prowadzący dwa kable światłowodowe. Rurociąg ułożony jest w miejscu projektowanego wjazdu na rzędnej terenu 24,80 m. Ponieważ rzędne wjazdu w miejscu prowadzenia obu rurociągów wynoszą odpowiednio 25,00 m i 25,05 m oba rurociągi wymagają obniżenia Przebudowa rurociągu Polskiej Telefonii Cyfrowej Rurociąg kablowy Polskiej Telefonii Cyfrowej (PTC) należy obniżyć do rzędnej terenu 23,90 m (1,1 m poniżej poziomu wjazdu). W tym celu na długości 15 m w obu kierunkach od projektowanego wjazdu (między punktami TE1 i TE4) należy wykonać wykop łagodnie opadający od poziomu ułożenia rurociągu w punktach TE1 i TE4 do poziomu nowej rzędnej rurociągu w miejscu wjazdu. Z informacji uzyskanych od służb technicznych PTC wynika, że podczas budowy rurociąg prowadzony został w wykopie w sposób nieprostoliniowy, co pozwoli mu na swobodne opadnięcie do nowego poziomu. Pod planowanym wjazdem (między punktami TE2 i TE3) rurociąg należy osłonić rurą dwudzielną typu A160 PS o długości 6,8 m. Przed rozpoczęciem prac należy z 2-tygodniowym wyprzedzeniem powiadomić pisemnie PTC Biuro Regionalne Gdańsk, a prace prowadzić pod nadzorem służb technicznych PTC (M. Lenga tel lub T. Bieszke tel ) Przebudowa rurociągu Komendy Wojewódzkiej Policji Rurociąg kablowy Komendy Wojewódzkiej Policji (KWP) należy obniżyć do rzędnej terenu 23,95 m (1,1 m poniżej poziomu wjazdu). W tym celu na długości 15 m w obu kierunkach od projektowanego wjazdu (między punktami TP1 i TP5) należy wykonać wykop łagodnie opadający od poziomu ułożenia rurociągu w punktach TP1 i TP5 do poziomu nowej rzędnej rurociągu w miejscu wjazdu. Wersja 1. Strona 11

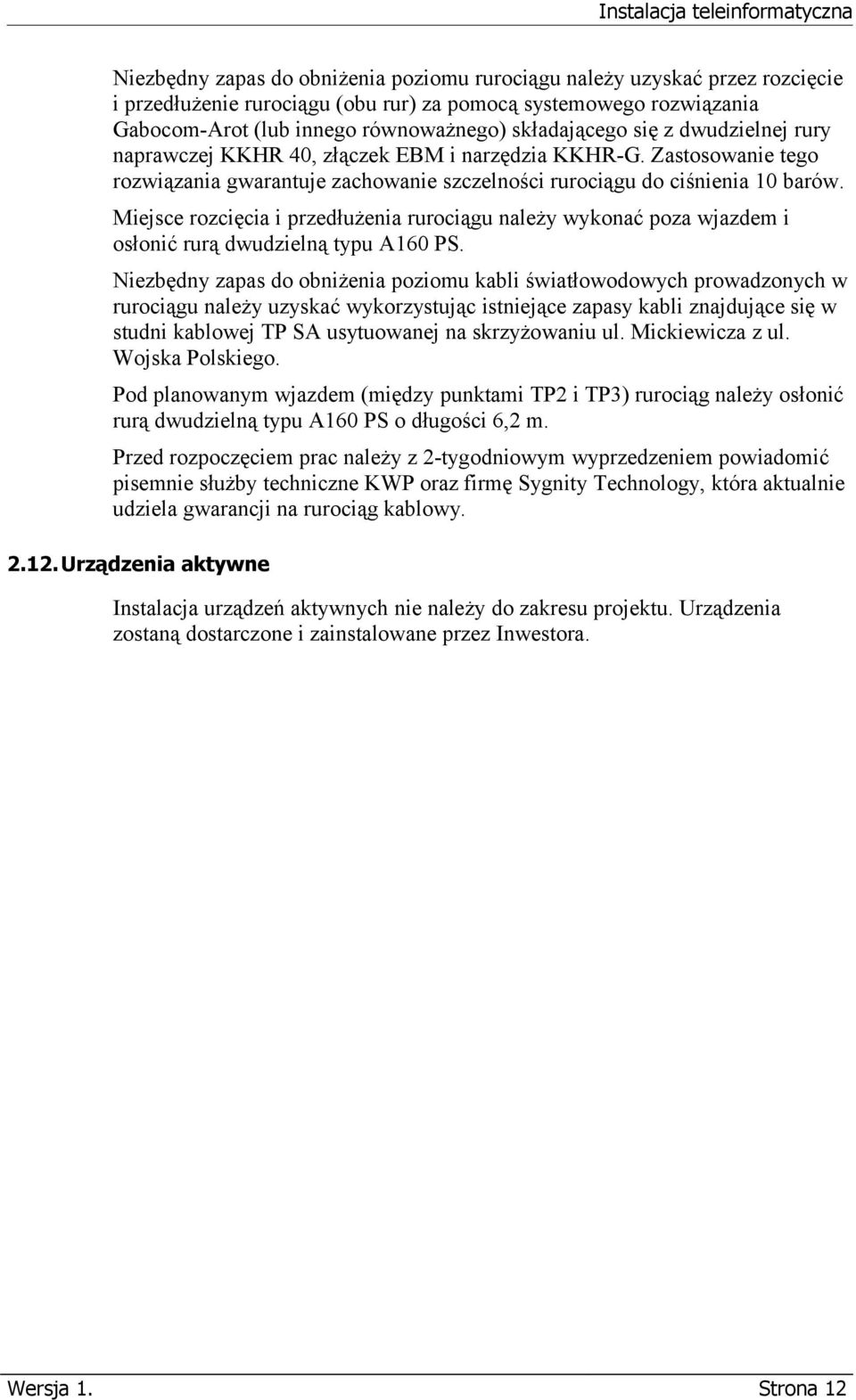

12 Instalacja teleinformatyczna Niezbędny zapas do obniżenia poziomu rurociągu należy uzyskać przez rozcięcie i przedłużenie rurociągu (obu rur) za pomocą systemowego rozwiązania Gabocom-Arot (lub innego równoważnego) składającego się z dwudzielnej rury naprawczej KKHR 40, złączek EBM i narzędzia KKHR-G. Zastosowanie tego rozwiązania gwarantuje zachowanie szczelności rurociągu do ciśnienia 10 barów. Miejsce rozcięcia i przedłużenia rurociągu należy wykonać poza wjazdem i osłonić rurą dwudzielną typu A160 PS. Niezbędny zapas do obniżenia poziomu kabli światłowodowych prowadzonych w rurociągu należy uzyskać wykorzystując istniejące zapasy kabli znajdujące się w studni kablowej TP SA usytuowanej na skrzyżowaniu ul. Mickiewicza z ul. Wojska Polskiego. Pod planowanym wjazdem (między punktami TP2 i TP3) rurociąg należy osłonić rurą dwudzielną typu A160 PS o długości 6,2 m. Przed rozpoczęciem prac należy z 2-tygodniowym wyprzedzeniem powiadomić pisemnie służby techniczne KWP oraz firmę Sygnity Technology, która aktualnie udziela gwarancji na rurociąg kablowy Urządzenia aktywne Instalacja urządzeń aktywnych nie należy do zakresu projektu. Urządzenia zostaną dostarczone i zainstalowane przez Inwestora. Wersja 1. Strona 12

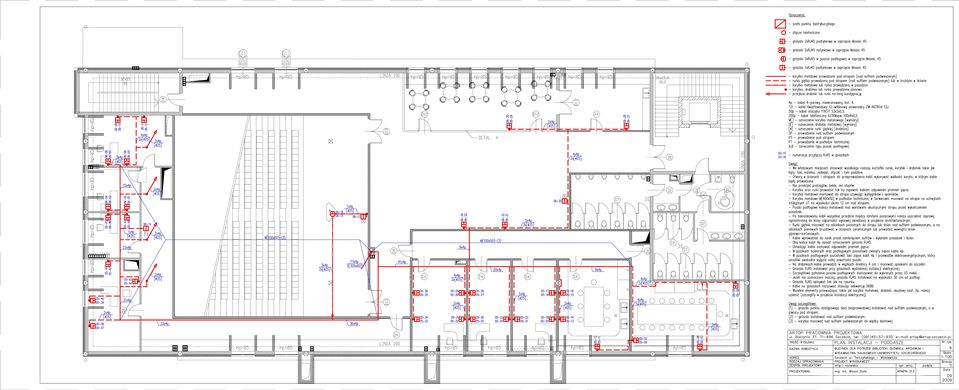

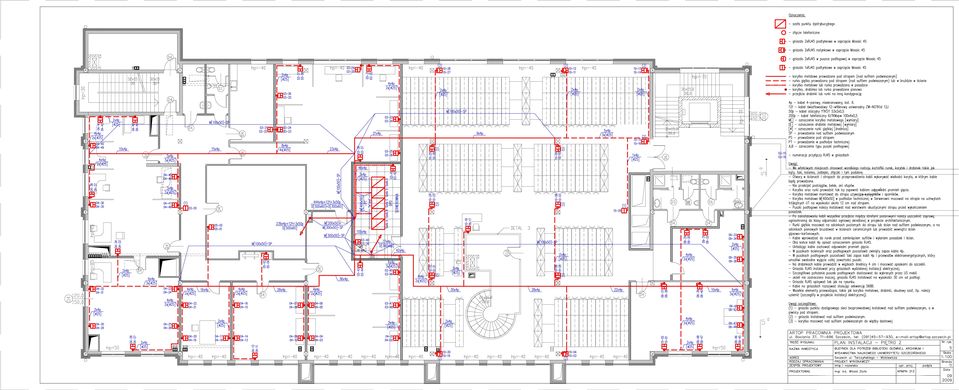

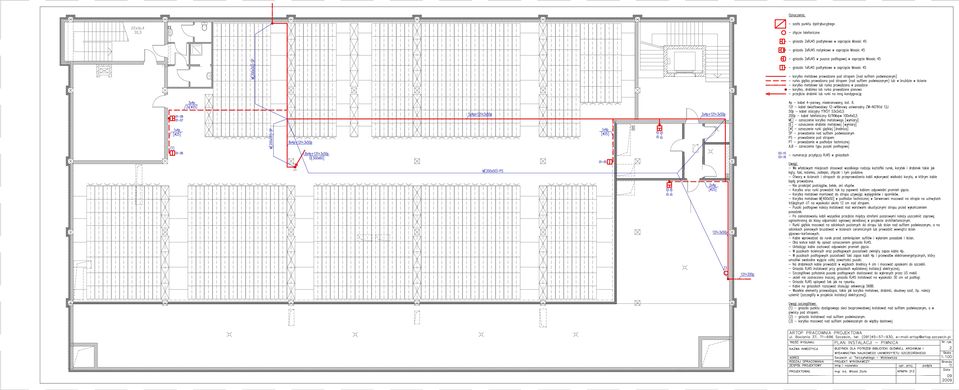

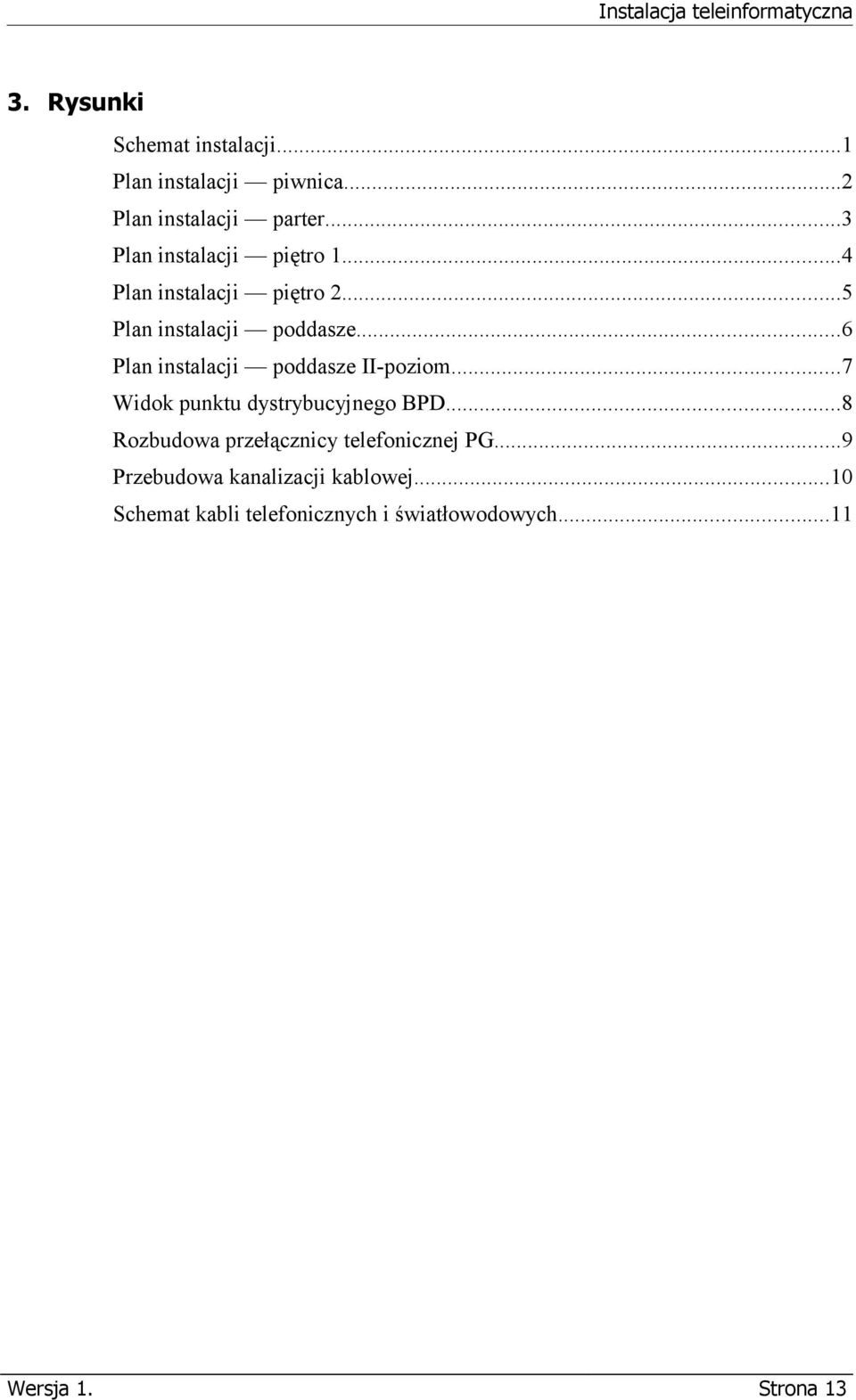

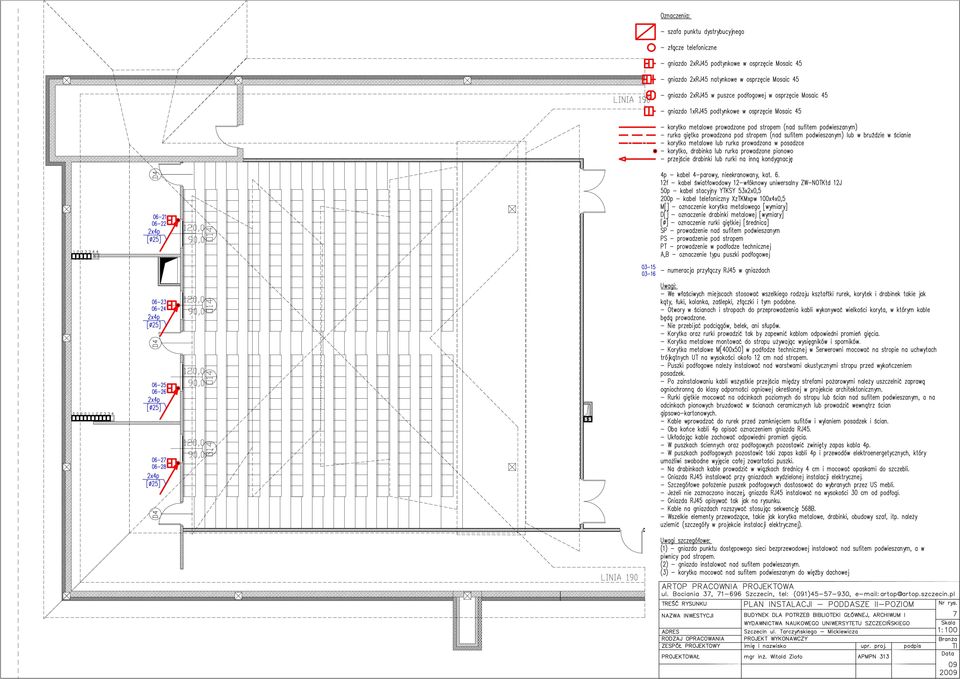

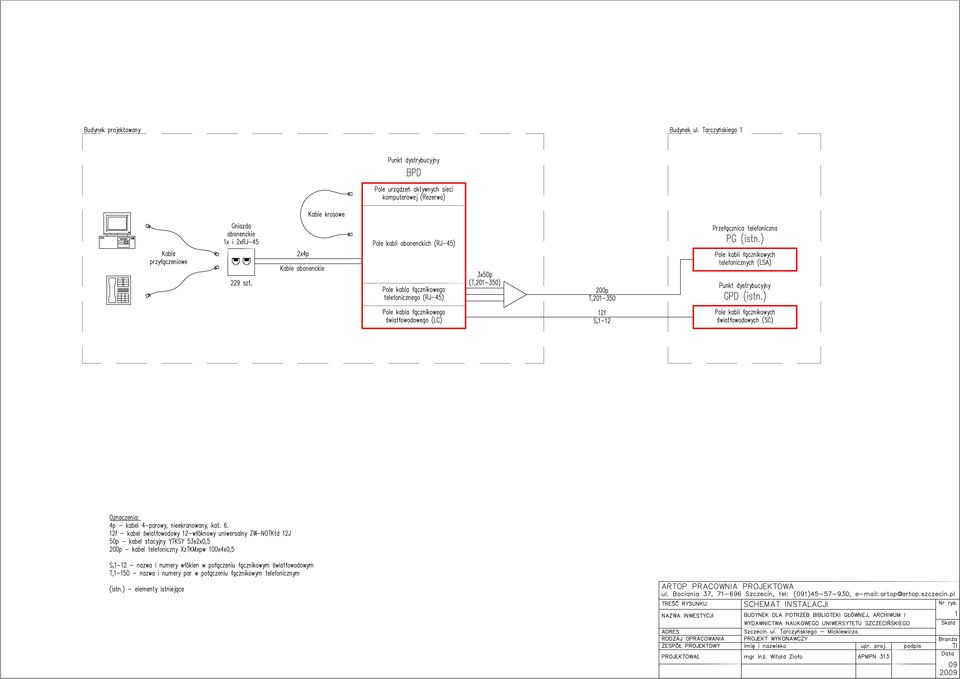

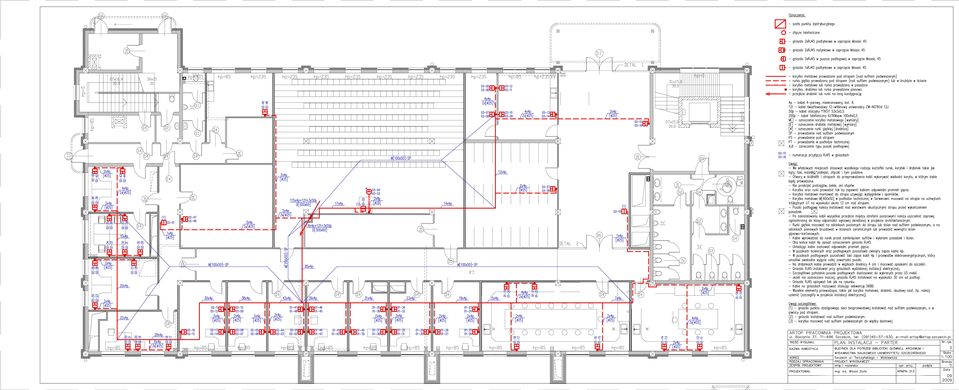

13 Instalacja teleinformatyczna 3. Rysunki Schemat instalacji...1 Plan instalacji piwnica...2 Plan instalacji parter...3 Plan instalacji piętro Plan instalacji piętro Plan instalacji poddasze...6 Plan instalacji poddasze II-poziom...7 Widok punktu dystrybucyjnego BPD...8 Rozbudowa przełącznicy telefonicznej PG...9 Przebudowa kanalizacji kablowej...10 Schemat kabli telefonicznych i światłowodowych...11 Wersja 1. Strona 13
