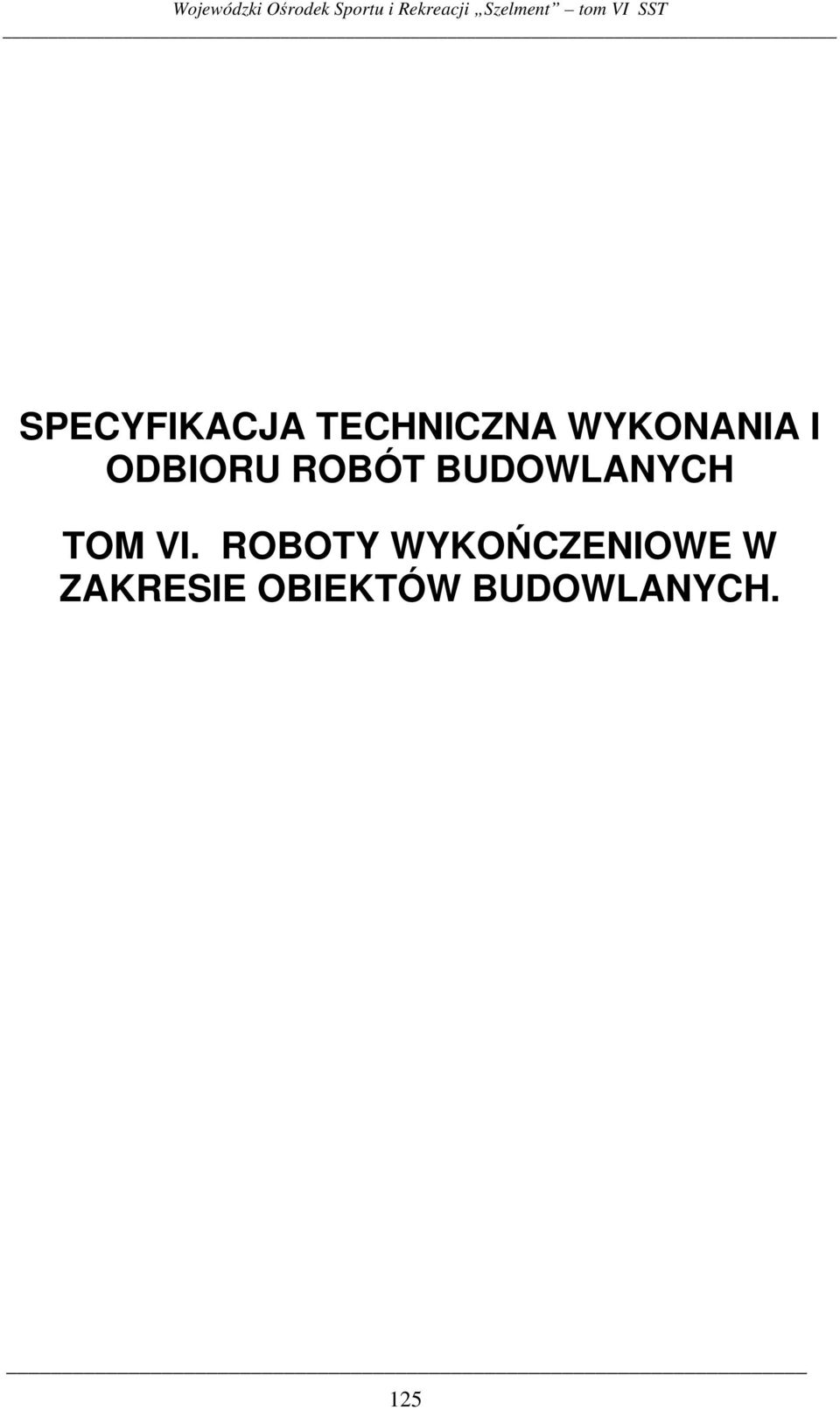

SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH TOM VI. ROBOTY WYKOCZENIOWE W ZAKRESIE OBIEKTÓW BUDOWLANYCH.

Transkrypt

1 Wojewódzki Orodek Sportu i Rekreacji Szelment tom VI SST SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH TOM VI. ROBOTY WYKOCZENIOWE W ZAKRESIE OBIEKTÓW BUDOWLANYCH. 125

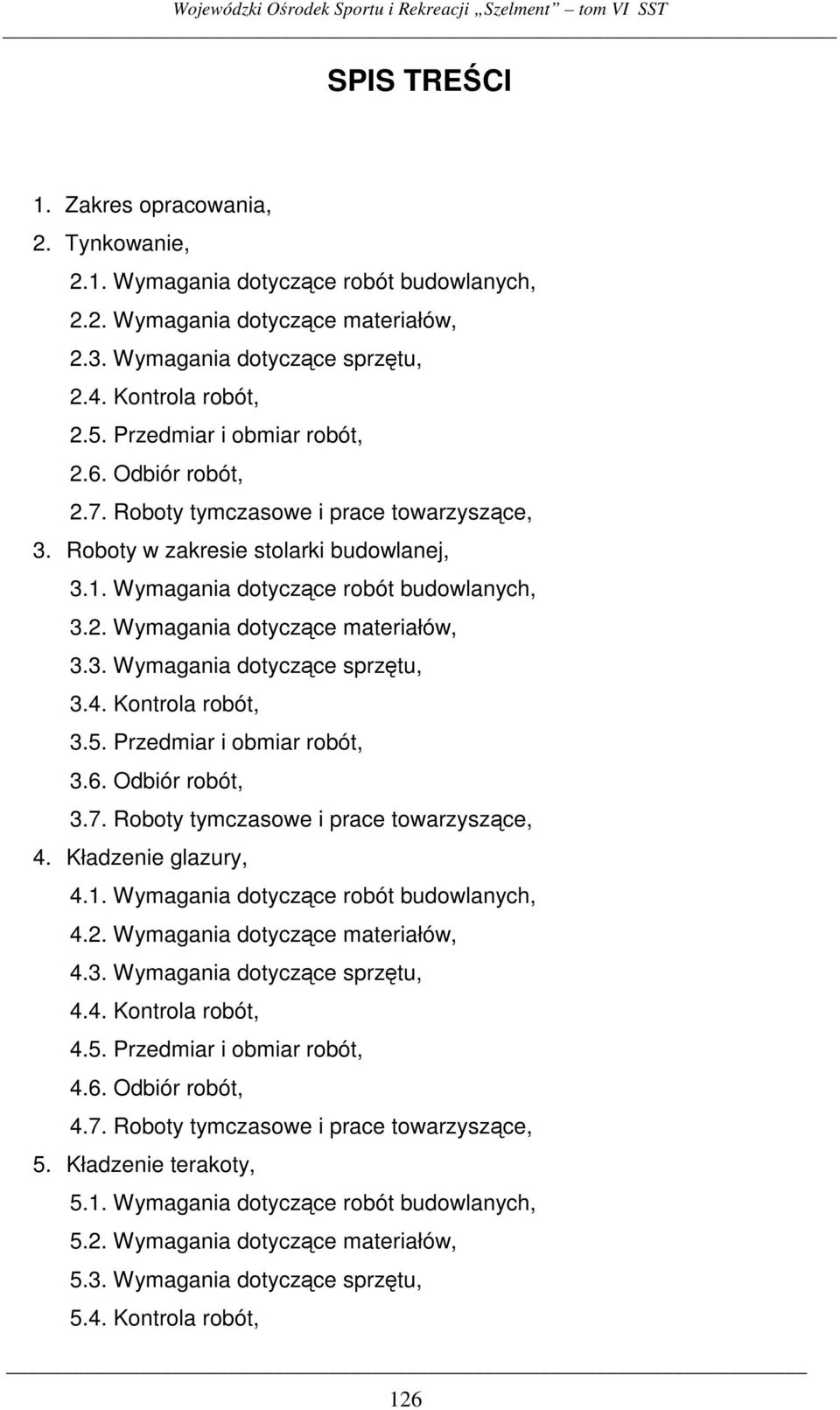

2 Wojewódzki Orodek Sportu i Rekreacji Szelment tom VI SST SPIS TRECI 1. Zakres opracowania, 2. Tynkowanie, 2.1. Wymagania dotyczce robót budowlanych, 2.2. Wymagania dotyczce materiałów, 2.3. Wymagania dotyczce sprztu, 2.4. Kontrola robót, 2.5. Przedmiar i obmiar robót, 2.6. Odbiór robót, 2.7. Roboty tymczasowe i prace towarzyszce, 3. Roboty w zakresie stolarki budowlanej, 3.1. Wymagania dotyczce robót budowlanych, 3.2. Wymagania dotyczce materiałów, 3.3. Wymagania dotyczce sprztu, 3.4. Kontrola robót, 3.5. Przedmiar i obmiar robót, 3.6. Odbiór robót, 3.7. Roboty tymczasowe i prace towarzyszce, 4. Kładzenie glazury, 4.1. Wymagania dotyczce robót budowlanych, 4.2. Wymagania dotyczce materiałów, 4.3. Wymagania dotyczce sprztu, 4.4. Kontrola robót, 4.5. Przedmiar i obmiar robót, 4.6. Odbiór robót, 4.7. Roboty tymczasowe i prace towarzyszce, 5. Kładzenie terakoty, 5.1. Wymagania dotyczce robót budowlanych, 5.2. Wymagania dotyczce materiałów, 5.3. Wymagania dotyczce sprztu, 5.4. Kontrola robót, 126

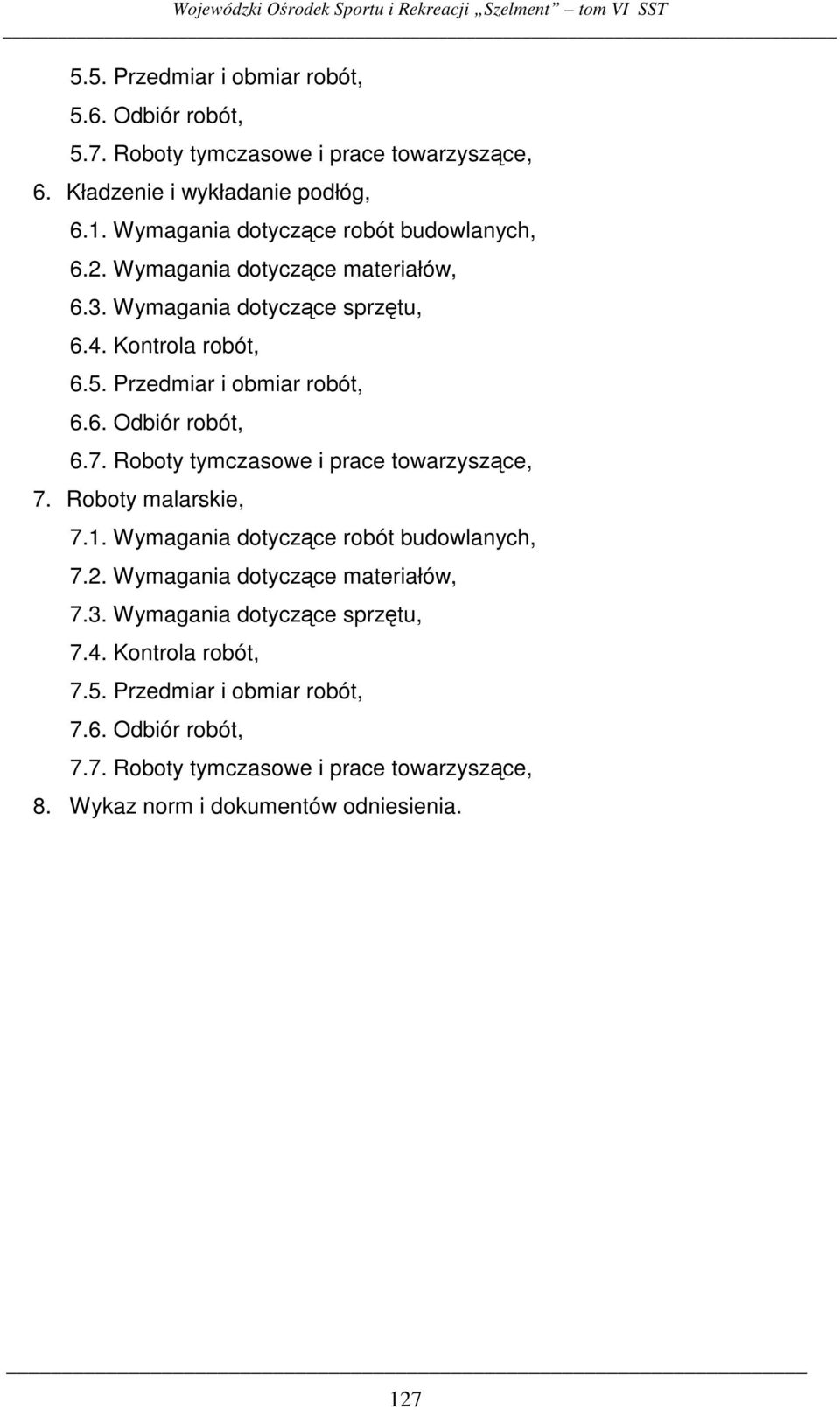

3 5.5. Przedmiar i obmiar robót, 5.6. Odbiór robót, 5.7. Roboty tymczasowe i prace towarzyszce, 6. Kładzenie i wykładanie podłóg, 6.1. Wymagania dotyczce robót budowlanych, 6.2. Wymagania dotyczce materiałów, 6.3. Wymagania dotyczce sprztu, 6.4. Kontrola robót, 6.5. Przedmiar i obmiar robót, 6.6. Odbiór robót, 6.7. Roboty tymczasowe i prace towarzyszce, 7. Roboty malarskie, 7.1. Wymagania dotyczce robót budowlanych, 7.2. Wymagania dotyczce materiałów, 7.3. Wymagania dotyczce sprztu, 7.4. Kontrola robót, 7.5. Przedmiar i obmiar robót, 7.6. Odbiór robót, 7.7. Roboty tymczasowe i prace towarzyszce, 8. Wykaz norm i dokumentów odniesienia. 127

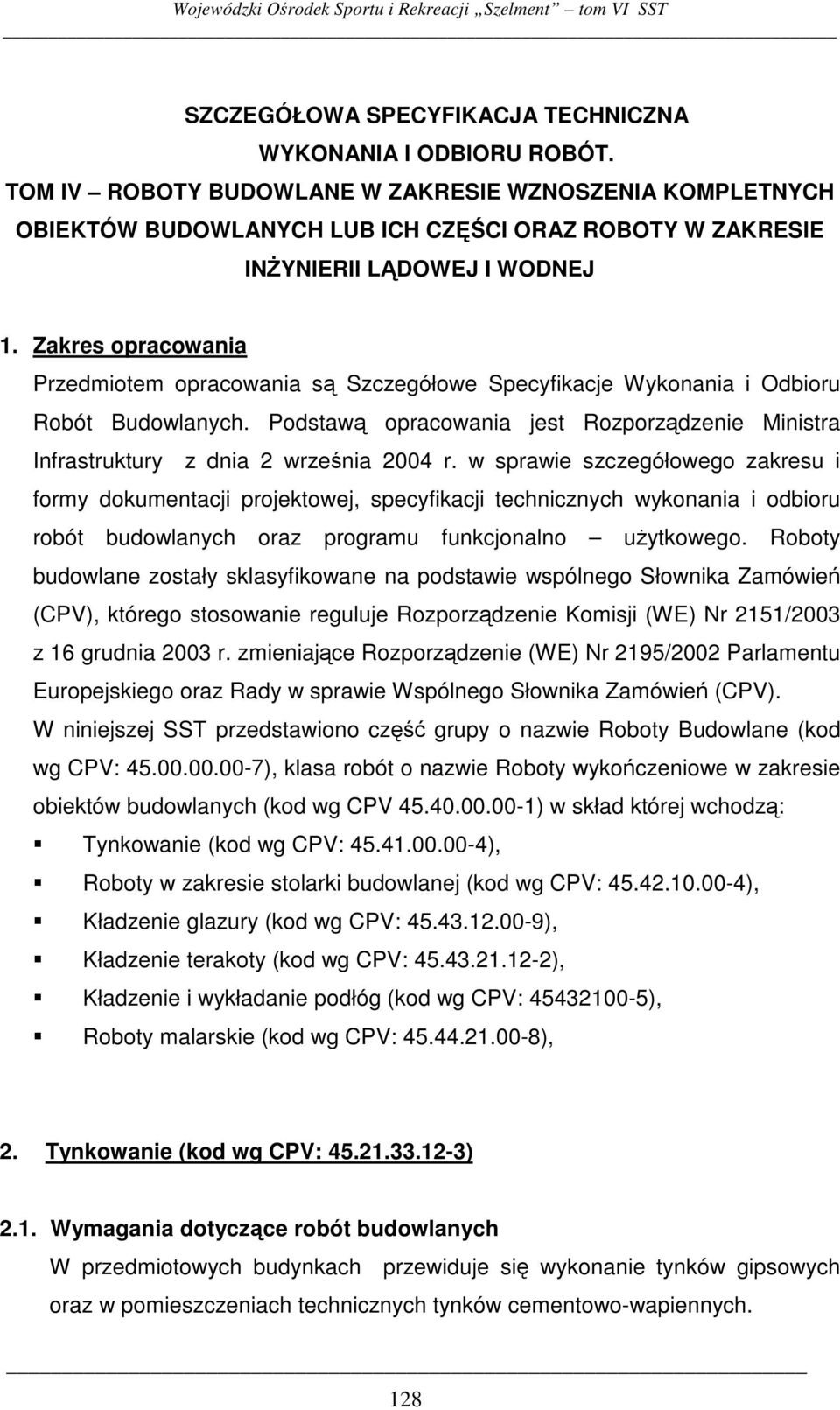

4 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT. TOM IV ROBOTY BUDOWLANE W ZAKRESIE WZNOSZENIA KOMPLETNYCH OBIEKTÓW BUDOWLANYCH LUB ICH CZCI ORAZ ROBOTY W ZAKRESIE INYNIERII LDOWEJ I WODNEJ 1. Zakres opracowania Przedmiotem opracowania s Szczegółowe Specyfikacje Wykonania i Odbioru Robót Budowlanych. Podstaw opracowania jest Rozporzdzenie Ministra Infrastruktury z dnia 2 wrzenia 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno uytkowego. Roboty budowlane zostały sklasyfikowane na podstawie wspólnego Słownika Zamówie (CPV), którego stosowanie reguluje Rozporzdzenie Komisji (WE) Nr 2151/2003 z 16 grudnia 2003 r. zmieniajce Rozporzdzenie (WE) Nr 2195/2002 Parlamentu Europejskiego oraz Rady w sprawie Wspólnego Słownika Zamówie (CPV). W niniejszej SST przedstawiono cz grupy o nazwie Roboty Budowlane (kod wg CPV: ), klasa robót o nazwie Roboty wykoczeniowe w zakresie obiektów budowlanych (kod wg CPV ) w skład której wchodz: Tynkowanie (kod wg CPV: ), Roboty w zakresie stolarki budowlanej (kod wg CPV: ), Kładzenie glazury (kod wg CPV: ), Kładzenie terakoty (kod wg CPV: ), Kładzenie i wykładanie podłóg (kod wg CPV: ), Roboty malarskie (kod wg CPV: ), 2. Tynkowanie (kod wg CPV: ) 2.1. Wymagania dotyczce robót budowlanych W przedmiotowych budynkach przewiduje si wykonanie tynków gipsowych oraz w pomieszczeniach technicznych tynków cementowo-wapiennych. 128

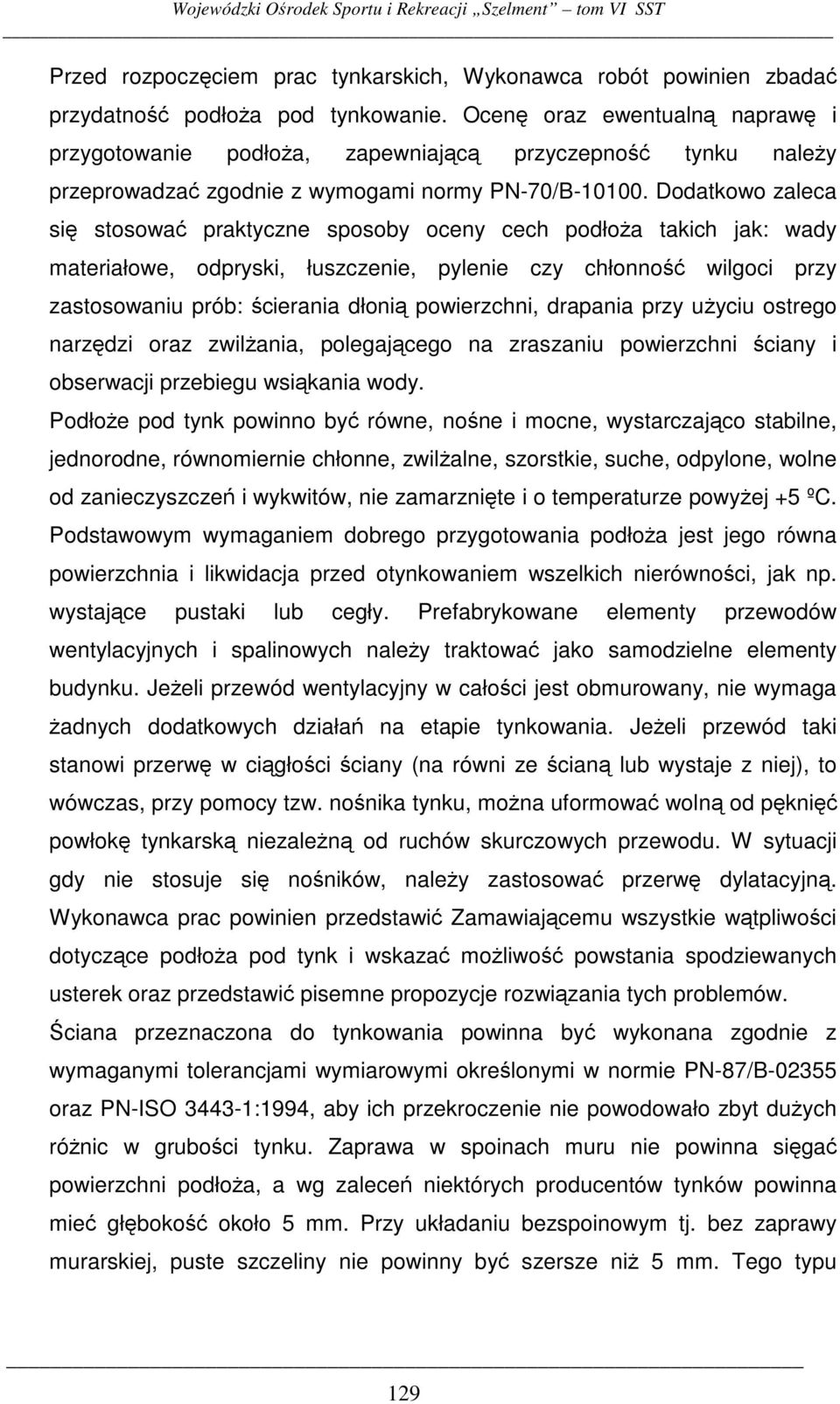

5 Przed rozpoczciem prac tynkarskich, Wykonawca robót powinien zbada przydatno podłoa pod tynkowanie. Ocen oraz ewentualn napraw i przygotowanie podłoa, zapewniajc przyczepno tynku naley przeprowadza zgodnie z wymogami normy PN-70/B Dodatkowo zaleca si stosowa praktyczne sposoby oceny cech podłoa takich jak: wady materiałowe, odpryski, łuszczenie, pylenie czy chłonno wilgoci przy zastosowaniu prób: cierania dłoni powierzchni, drapania przy uyciu ostrego narzdzi oraz zwilania, polegajcego na zraszaniu powierzchni ciany i obserwacji przebiegu wsikania wody. Podłoe pod tynk powinno by równe, none i mocne, wystarczajco stabilne, jednorodne, równomiernie chłonne, zwilalne, szorstkie, suche, odpylone, wolne od zanieczyszcze i wykwitów, nie zamarznite i o temperaturze powyej +5 ºC. Podstawowym wymaganiem dobrego przygotowania podłoa jest jego równa powierzchnia i likwidacja przed otynkowaniem wszelkich nierównoci, jak np. wystajce pustaki lub cegły. Prefabrykowane elementy przewodów wentylacyjnych i spalinowych naley traktowa jako samodzielne elementy budynku. Jeeli przewód wentylacyjny w całoci jest obmurowany, nie wymaga adnych dodatkowych działa na etapie tynkowania. Jeeli przewód taki stanowi przerw w cigłoci ciany (na równi ze cian lub wystaje z niej), to wówczas, przy pomocy tzw. nonika tynku, mona uformowa woln od pkni powłok tynkarsk niezalen od ruchów skurczowych przewodu. W sytuacji gdy nie stosuje si noników, naley zastosowa przerw dylatacyjn. Wykonawca prac powinien przedstawi Zamawiajcemu wszystkie wtpliwoci dotyczce podłoa pod tynk i wskaza moliwo powstania spodziewanych usterek oraz przedstawi pisemne propozycje rozwizania tych problemów. ciana przeznaczona do tynkowania powinna by wykonana zgodnie z wymaganymi tolerancjami wymiarowymi okrelonymi w normie PN-87/B oraz PN-ISO :1994, aby ich przekroczenie nie powodowało zbyt duych rónic w gruboci tynku. Zaprawa w spoinach muru nie powinna siga powierzchni podłoa, a wg zalece niektórych producentów tynków powinna mie głboko około 5 mm. Przy układaniu bezspoinowym tj. bez zaprawy murarskiej, puste szczeliny nie powinny by szersze ni 5 mm. Tego typu 129

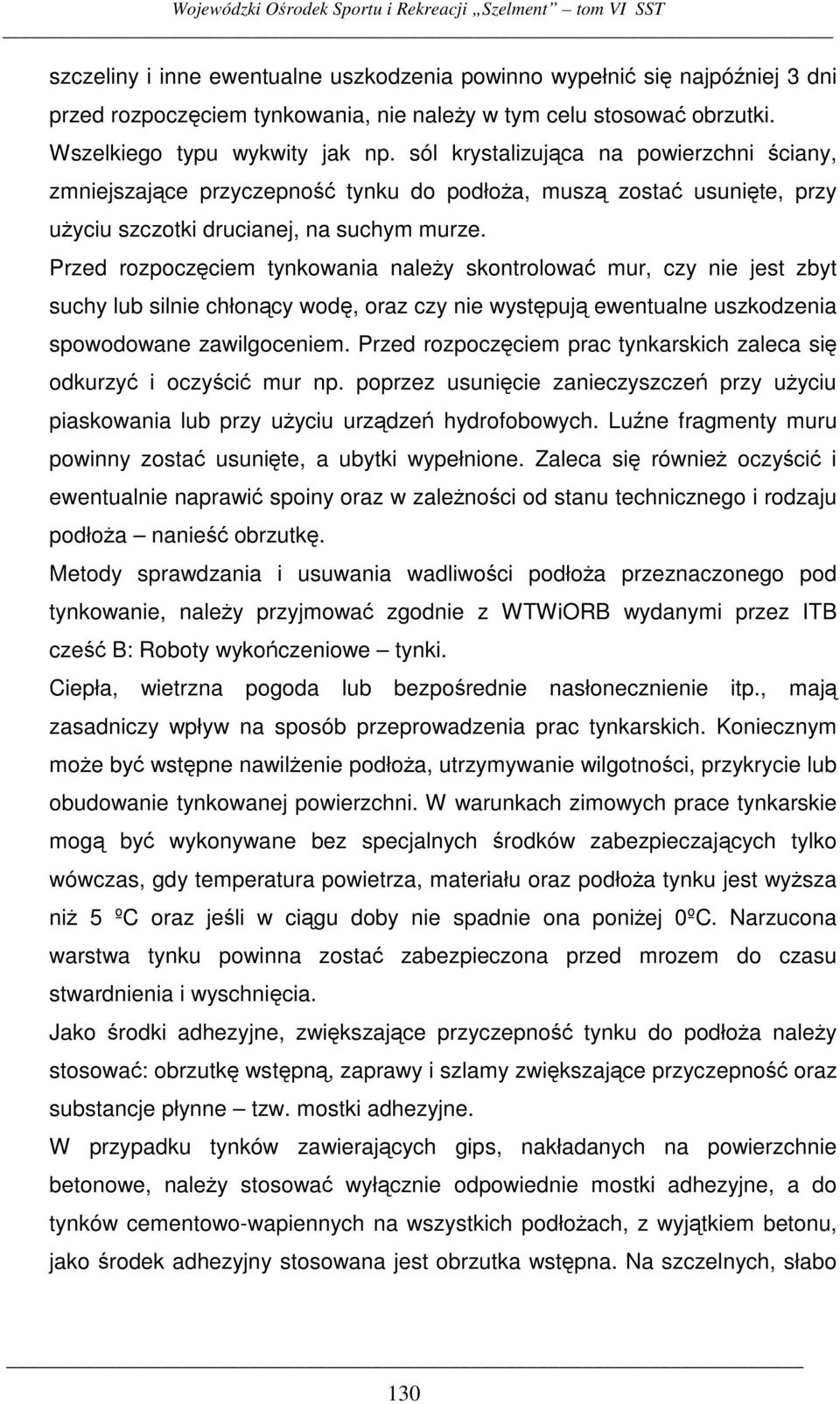

6 szczeliny i inne ewentualne uszkodzenia powinno wypełni si najpóniej 3 dni przed rozpoczciem tynkowania, nie naley w tym celu stosowa obrzutki. Wszelkiego typu wykwity jak np. sól krystalizujca na powierzchni ciany, zmniejszajce przyczepno tynku do podłoa, musz zosta usunite, przy uyciu szczotki drucianej, na suchym murze. Przed rozpoczciem tynkowania naley skontrolowa mur, czy nie jest zbyt suchy lub silnie chłoncy wod, oraz czy nie wystpuj ewentualne uszkodzenia spowodowane zawilgoceniem. Przed rozpoczciem prac tynkarskich zaleca si odkurzy i oczyci mur np. poprzez usunicie zanieczyszcze przy uyciu piaskowania lub przy uyciu urzdze hydrofobowych. Lune fragmenty muru powinny zosta usunite, a ubytki wypełnione. Zaleca si równie oczyci i ewentualnie naprawi spoiny oraz w zalenoci od stanu technicznego i rodzaju podłoa nanie obrzutk. Metody sprawdzania i usuwania wadliwoci podłoa przeznaczonego pod tynkowanie, naley przyjmowa zgodnie z WTWiORB wydanymi przez ITB cze B: Roboty wykoczeniowe tynki. Ciepła, wietrzna pogoda lub bezporednie nasłonecznienie itp., maj zasadniczy wpływ na sposób przeprowadzenia prac tynkarskich. Koniecznym moe by wstpne nawilenie podłoa, utrzymywanie wilgotnoci, przykrycie lub obudowanie tynkowanej powierzchni. W warunkach zimowych prace tynkarskie mog by wykonywane bez specjalnych rodków zabezpieczajcych tylko wówczas, gdy temperatura powietrza, materiału oraz podłoa tynku jest wysza ni 5 ºC oraz jeli w cigu doby nie spadnie ona poniej 0ºC. Narzucona warstwa tynku powinna zosta zabezpieczona przed mrozem do czasu stwardnienia i wyschnicia. Jako rodki adhezyjne, zwikszajce przyczepno tynku do podłoa naley stosowa: obrzutk wstpn, zaprawy i szlamy zwikszajce przyczepno oraz substancje płynne tzw. mostki adhezyjne. W przypadku tynków zawierajcych gips, nakładanych na powierzchnie betonowe, naley stosowa wyłcznie odpowiednie mostki adhezyjne, a do tynków cementowo-wapiennych na wszystkich podłoach, z wyjtkiem betonu, jako rodek adhezyjny stosowana jest obrzutka wstpna. Na szczelnych, słabo 130

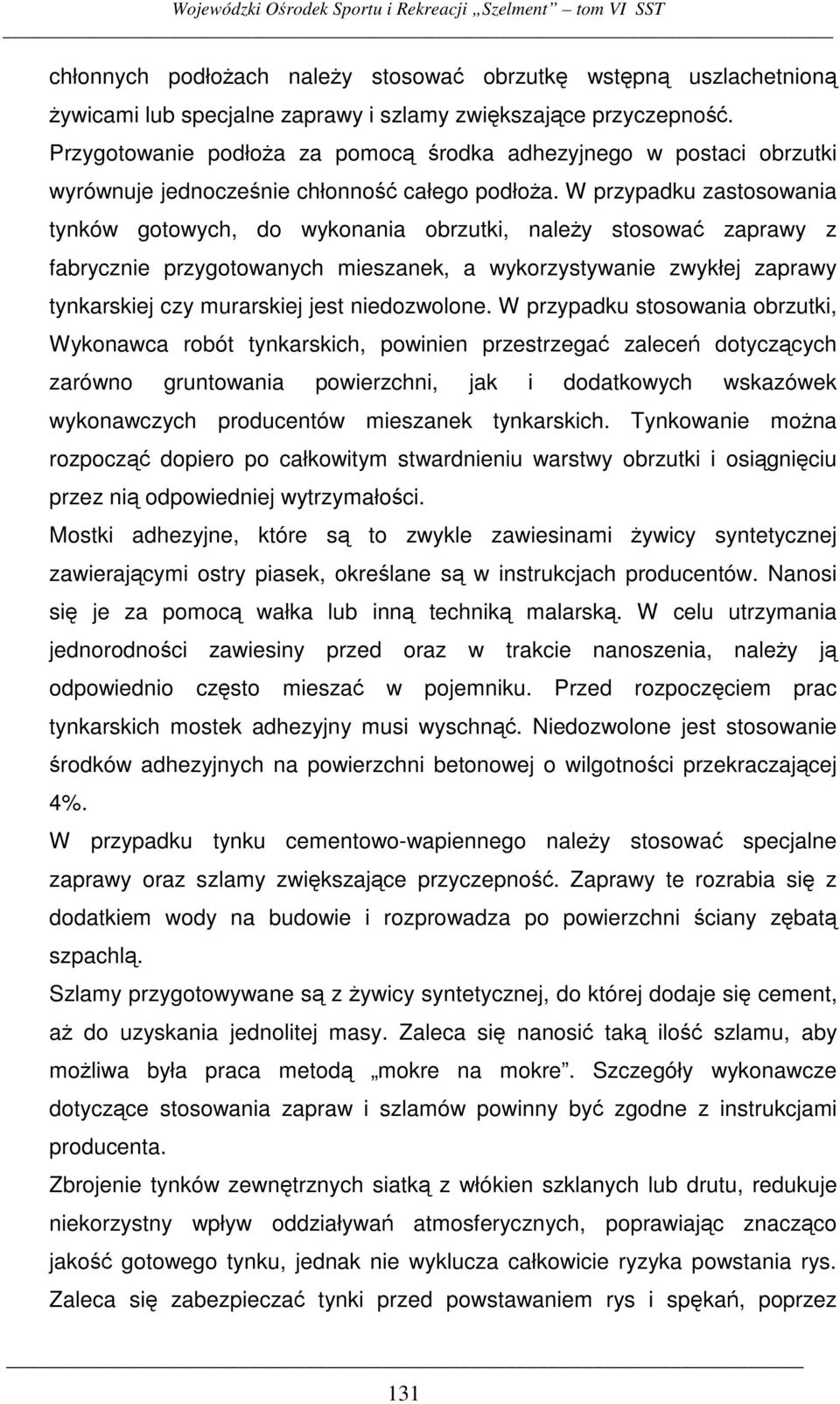

7 chłonnych podłoach naley stosowa obrzutk wstpn uszlachetnion ywicami lub specjalne zaprawy i szlamy zwikszajce przyczepno. Przygotowanie podłoa za pomoc rodka adhezyjnego w postaci obrzutki wyrównuje jednoczenie chłonno całego podłoa. W przypadku zastosowania tynków gotowych, do wykonania obrzutki, naley stosowa zaprawy z fabrycznie przygotowanych mieszanek, a wykorzystywanie zwykłej zaprawy tynkarskiej czy murarskiej jest niedozwolone. W przypadku stosowania obrzutki, Wykonawca robót tynkarskich, powinien przestrzega zalece dotyczcych zarówno gruntowania powierzchni, jak i dodatkowych wskazówek wykonawczych producentów mieszanek tynkarskich. Tynkowanie mona rozpocz dopiero po całkowitym stwardnieniu warstwy obrzutki i osigniciu przez ni odpowiedniej wytrzymałoci. Mostki adhezyjne, które s to zwykle zawiesinami ywicy syntetycznej zawierajcymi ostry piasek, okrelane s w instrukcjach producentów. Nanosi si je za pomoc wałka lub inn technik malarsk. W celu utrzymania jednorodnoci zawiesiny przed oraz w trakcie nanoszenia, naley j odpowiednio czsto miesza w pojemniku. Przed rozpoczciem prac tynkarskich mostek adhezyjny musi wyschn. Niedozwolone jest stosowanie rodków adhezyjnych na powierzchni betonowej o wilgotnoci przekraczajcej 4%. W przypadku tynku cementowo-wapiennego naley stosowa specjalne zaprawy oraz szlamy zwikszajce przyczepno. Zaprawy te rozrabia si z dodatkiem wody na budowie i rozprowadza po powierzchni ciany zbat szpachl. Szlamy przygotowywane s z ywicy syntetycznej, do której dodaje si cement, a do uzyskania jednolitej masy. Zaleca si nanosi tak ilo szlamu, aby moliwa była praca metod mokre na mokre. Szczegóły wykonawcze dotyczce stosowania zapraw i szlamów powinny by zgodne z instrukcjami producenta. Zbrojenie tynków zewntrznych siatk z włókien szklanych lub drutu, redukuje niekorzystny wpływ oddziaływa atmosferycznych, poprawiajc znaczco jako gotowego tynku, jednak nie wyklucza całkowicie ryzyka powstania rys. Zaleca si zabezpiecza tynki przed powstawaniem rys i spka, poprzez 131

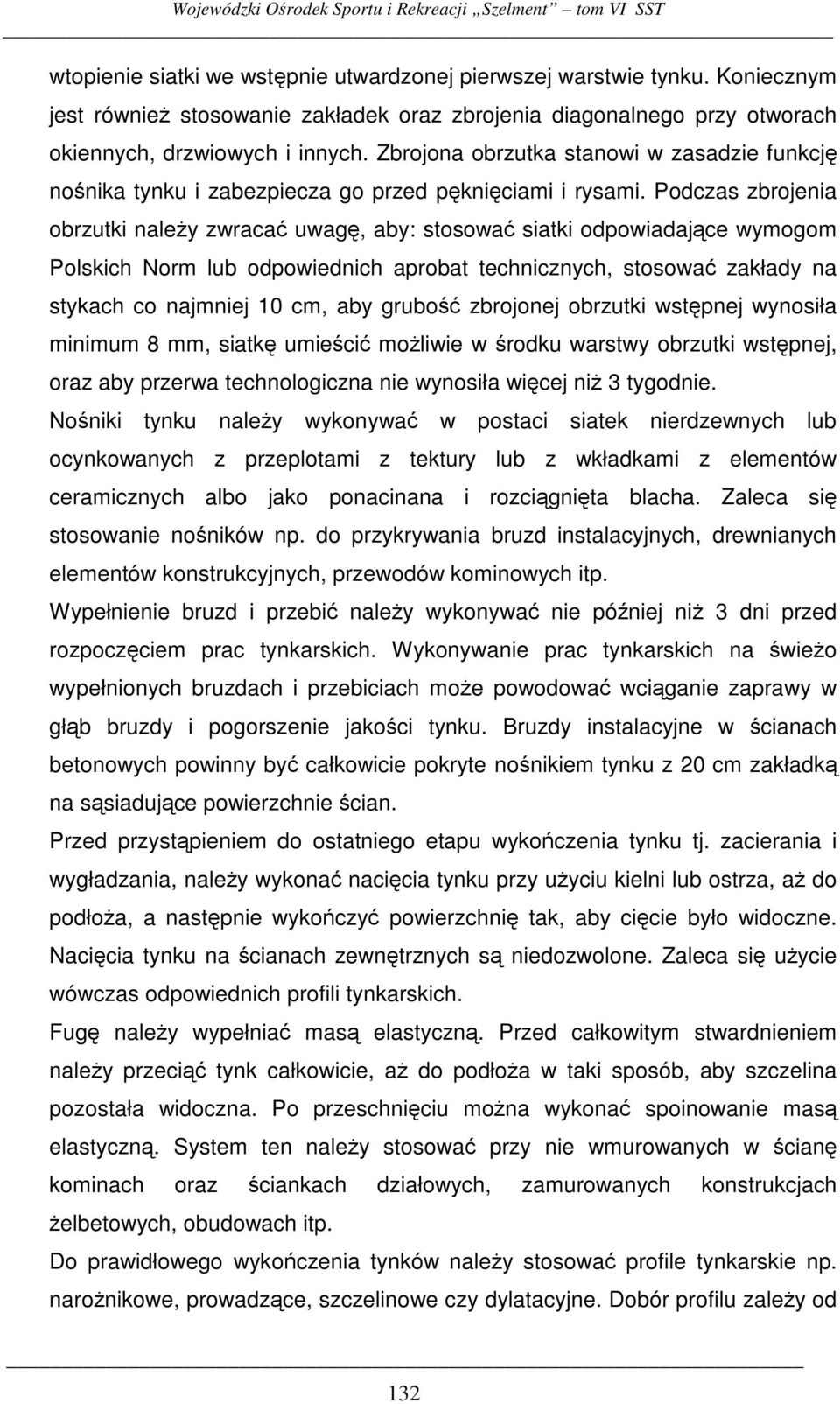

8 wtopienie siatki we wstpnie utwardzonej pierwszej warstwie tynku. Koniecznym jest równie stosowanie zakładek oraz zbrojenia diagonalnego przy otworach okiennych, drzwiowych i innych. Zbrojona obrzutka stanowi w zasadzie funkcj nonika tynku i zabezpiecza go przed pkniciami i rysami. Podczas zbrojenia obrzutki naley zwraca uwag, aby: stosowa siatki odpowiadajce wymogom Polskich Norm lub odpowiednich aprobat technicznych, stosowa zakłady na stykach co najmniej 10 cm, aby grubo zbrojonej obrzutki wstpnej wynosiła minimum 8 mm, siatk umieci moliwie w rodku warstwy obrzutki wstpnej, oraz aby przerwa technologiczna nie wynosiła wicej ni 3 tygodnie. Noniki tynku naley wykonywa w postaci siatek nierdzewnych lub ocynkowanych z przeplotami z tektury lub z wkładkami z elementów ceramicznych albo jako ponacinana i rozcignita blacha. Zaleca si stosowanie noników np. do przykrywania bruzd instalacyjnych, drewnianych elementów konstrukcyjnych, przewodów kominowych itp. Wypełnienie bruzd i przebi naley wykonywa nie póniej ni 3 dni przed rozpoczciem prac tynkarskich. Wykonywanie prac tynkarskich na wieo wypełnionych bruzdach i przebiciach moe powodowa wciganie zaprawy w głb bruzdy i pogorszenie jakoci tynku. Bruzdy instalacyjne w cianach betonowych powinny by całkowicie pokryte nonikiem tynku z 20 cm zakładk na ssiadujce powierzchnie cian. Przed przystpieniem do ostatniego etapu wykoczenia tynku tj. zacierania i wygładzania, naley wykona nacicia tynku przy uyciu kielni lub ostrza, a do podłoa, a nastpnie wykoczy powierzchni tak, aby cicie było widoczne. Nacicia tynku na cianach zewntrznych s niedozwolone. Zaleca si uycie wówczas odpowiednich profili tynkarskich. Fug naley wypełnia mas elastyczn. Przed całkowitym stwardnieniem naley przeci tynk całkowicie, a do podłoa w taki sposób, aby szczelina pozostała widoczna. Po przeschniciu mona wykona spoinowanie mas elastyczn. System ten naley stosowa przy nie wmurowanych w cian kominach oraz ciankach działowych, zamurowanych konstrukcjach elbetowych, obudowach itp. Do prawidłowego wykoczenia tynków naley stosowa profile tynkarskie np. naronikowe, prowadzce, szczelinowe czy dylatacyjne. Dobór profilu zaley od 132

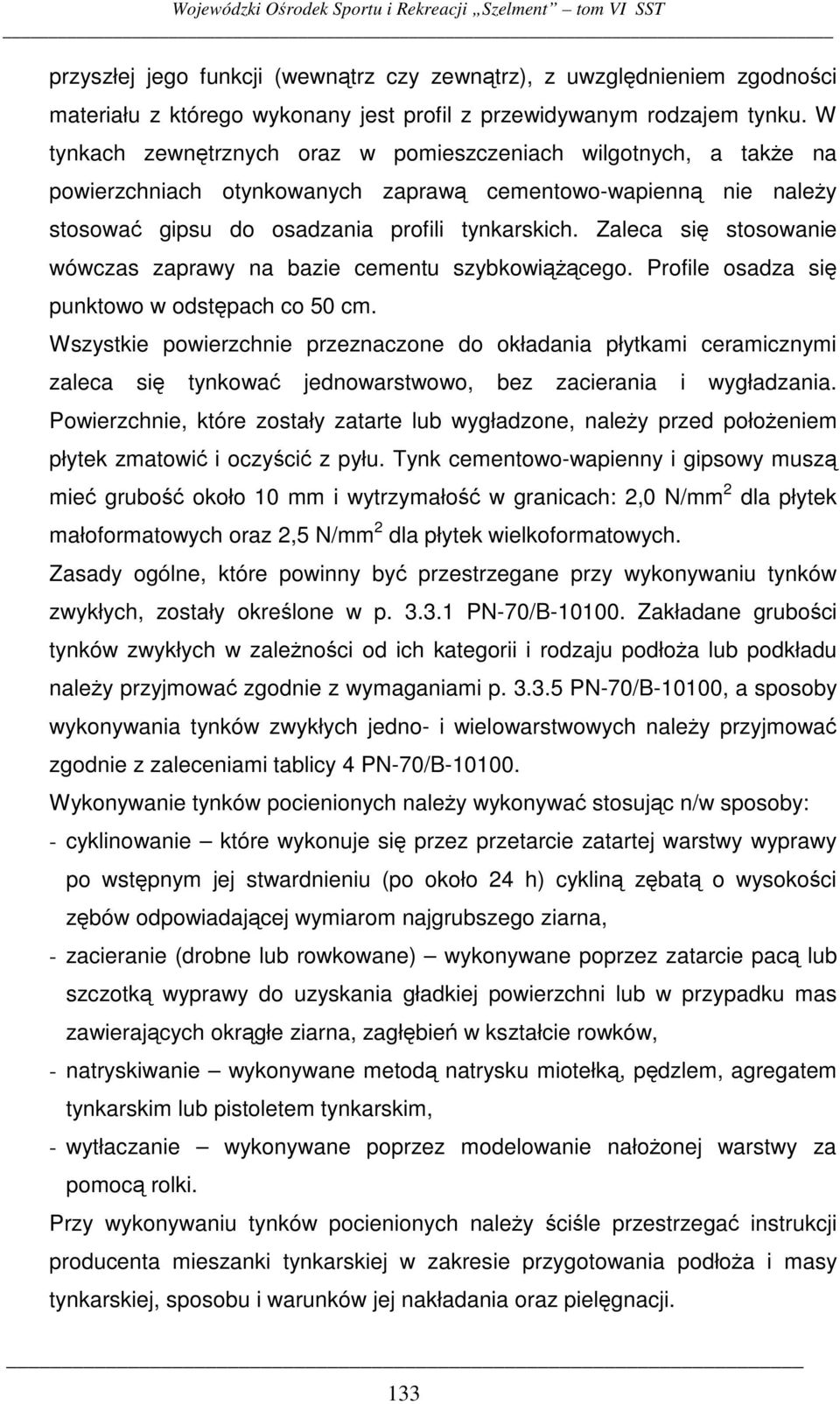

9 przyszłej jego funkcji (wewntrz czy zewntrz), z uwzgldnieniem zgodnoci materiału z którego wykonany jest profil z przewidywanym rodzajem tynku. W tynkach zewntrznych oraz w pomieszczeniach wilgotnych, a take na powierzchniach otynkowanych zapraw cementowo-wapienn nie naley stosowa gipsu do osadzania profili tynkarskich. Zaleca si stosowanie wówczas zaprawy na bazie cementu szybkowicego. Profile osadza si punktowo w odstpach co 50 cm. Wszystkie powierzchnie przeznaczone do okładania płytkami ceramicznymi zaleca si tynkowa jednowarstwowo, bez zacierania i wygładzania. Powierzchnie, które zostały zatarte lub wygładzone, naley przed połoeniem płytek zmatowi i oczyci z pyłu. Tynk cementowo-wapienny i gipsowy musz mie grubo około 10 mm i wytrzymało w granicach: 2,0 N/mm 2 dla płytek małoformatowych oraz 2,5 N/mm 2 dla płytek wielkoformatowych. Zasady ogólne, które powinny by przestrzegane przy wykonywaniu tynków zwykłych, zostały okrelone w p PN-70/B Zakładane gruboci tynków zwykłych w zalenoci od ich kategorii i rodzaju podłoa lub podkładu naley przyjmowa zgodnie z wymaganiami p PN-70/B-10100, a sposoby wykonywania tynków zwykłych jedno- i wielowarstwowych naley przyjmowa zgodnie z zaleceniami tablicy 4 PN-70/B Wykonywanie tynków pocienionych naley wykonywa stosujc n/w sposoby: - cyklinowanie które wykonuje si przez przetarcie zatartej warstwy wyprawy po wstpnym jej stwardnieniu (po około 24 h) cyklin zbat o wysokoci zbów odpowiadajcej wymiarom najgrubszego ziarna, - zacieranie (drobne lub rowkowane) wykonywane poprzez zatarcie pac lub szczotk wyprawy do uzyskania gładkiej powierzchni lub w przypadku mas zawierajcych okrgłe ziarna, zagłbie w kształcie rowków, - natryskiwanie wykonywane metod natrysku miotełk, pdzlem, agregatem tynkarskim lub pistoletem tynkarskim, - wytłaczanie wykonywane poprzez modelowanie nałoonej warstwy za pomoc rolki. Przy wykonywaniu tynków pocienionych naley cile przestrzega instrukcji producenta mieszanki tynkarskiej w zakresie przygotowania podłoa i masy tynkarskiej, sposobu i warunków jej nakładania oraz pielgnacji. 133

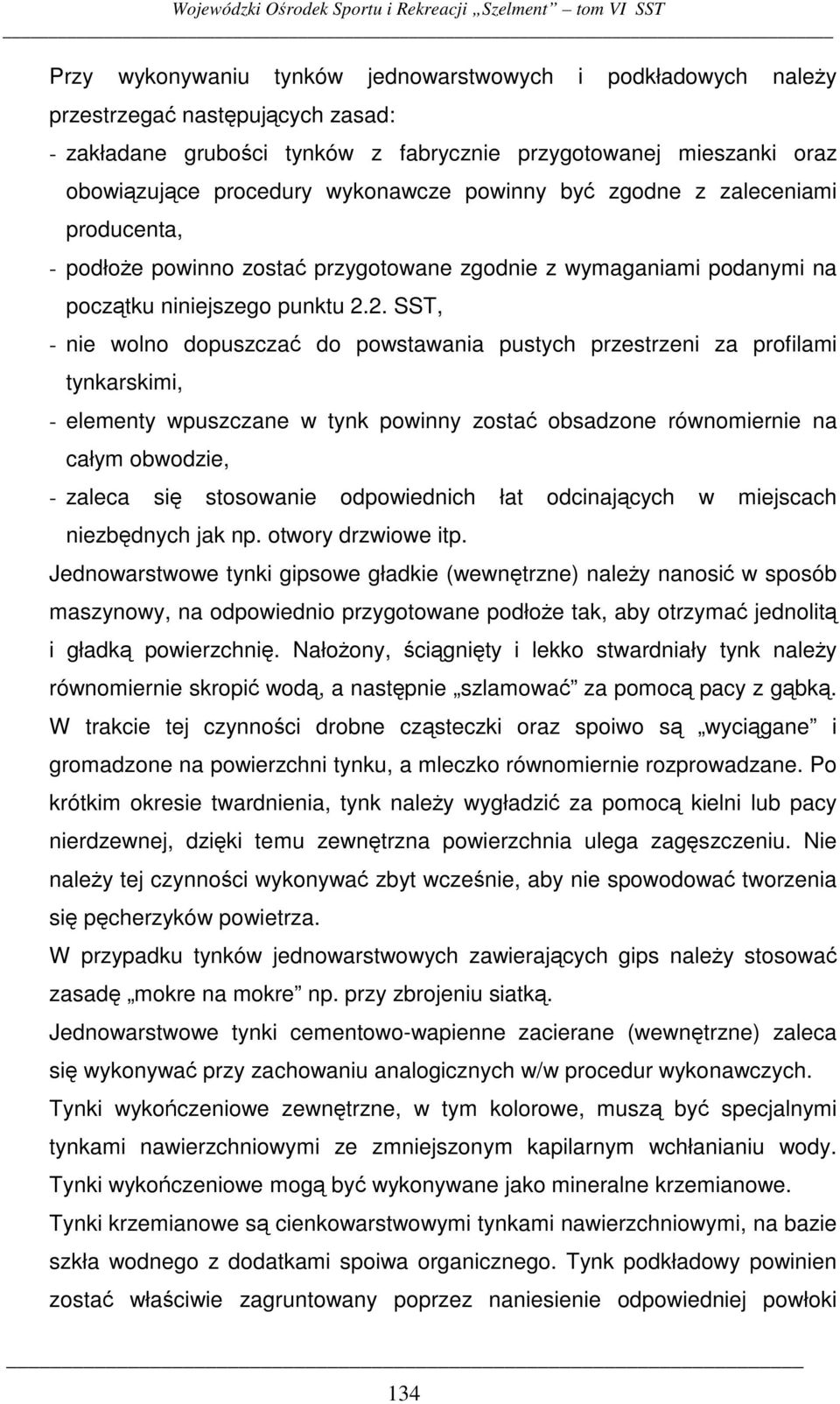

10 Przy wykonywaniu tynków jednowarstwowych i podkładowych naley przestrzega nastpujcych zasad: - zakładane gruboci tynków z fabrycznie przygotowanej mieszanki oraz obowizujce procedury wykonawcze powinny by zgodne z zaleceniami producenta, - podłoe powinno zosta przygotowane zgodnie z wymaganiami podanymi na pocztku niniejszego punktu 2.2. SST, - nie wolno dopuszcza do powstawania pustych przestrzeni za profilami tynkarskimi, - elementy wpuszczane w tynk powinny zosta obsadzone równomiernie na całym obwodzie, - zaleca si stosowanie odpowiednich łat odcinajcych w miejscach niezbdnych jak np. otwory drzwiowe itp. Jednowarstwowe tynki gipsowe gładkie (wewntrzne) naley nanosi w sposób maszynowy, na odpowiednio przygotowane podłoe tak, aby otrzyma jednolit i gładk powierzchni. Nałoony, cignity i lekko stwardniały tynk naley równomiernie skropi wod, a nastpnie szlamowa za pomoc pacy z gbk. W trakcie tej czynnoci drobne czsteczki oraz spoiwo s wycigane i gromadzone na powierzchni tynku, a mleczko równomiernie rozprowadzane. Po krótkim okresie twardnienia, tynk naley wygładzi za pomoc kielni lub pacy nierdzewnej, dziki temu zewntrzna powierzchnia ulega zagszczeniu. Nie naley tej czynnoci wykonywa zbyt wczenie, aby nie spowodowa tworzenia si pcherzyków powietrza. W przypadku tynków jednowarstwowych zawierajcych gips naley stosowa zasad mokre na mokre np. przy zbrojeniu siatk. Jednowarstwowe tynki cementowo-wapienne zacierane (wewntrzne) zaleca si wykonywa przy zachowaniu analogicznych w/w procedur wykonawczych. Tynki wykoczeniowe zewntrzne, w tym kolorowe, musz by specjalnymi tynkami nawierzchniowymi ze zmniejszonym kapilarnym wchłanianiu wody. Tynki wykoczeniowe mog by wykonywane jako mineralne krzemianowe. Tynki krzemianowe s cienkowarstwowymi tynkami nawierzchniowymi, na bazie szkła wodnego z dodatkami spoiwa organicznego. Tynk podkładowy powinien zosta właciwie zagruntowany poprzez naniesienie odpowiedniej powłoki 134

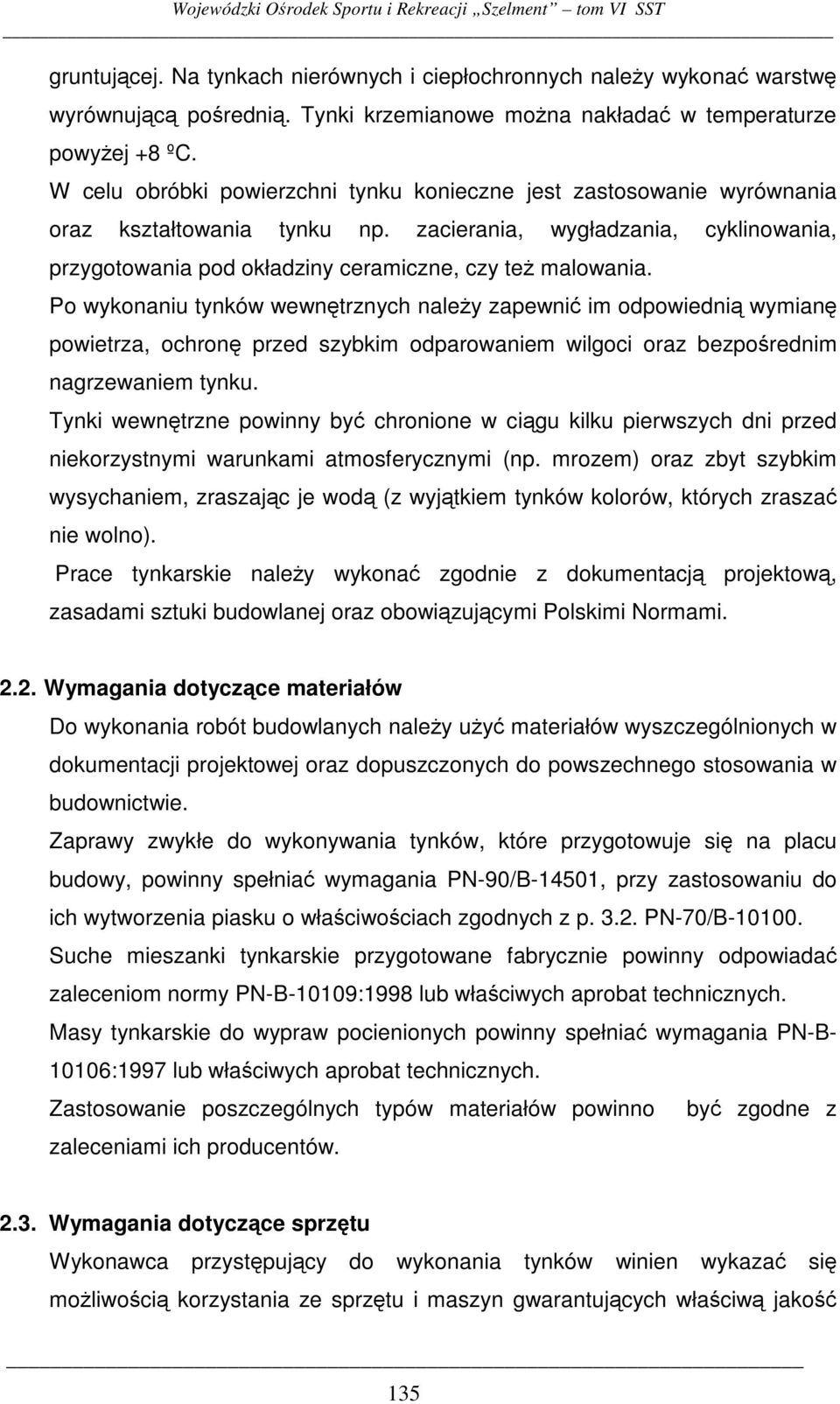

11 gruntujcej. Na tynkach nierównych i ciepłochronnych naley wykona warstw wyrównujc poredni. Tynki krzemianowe mona nakłada w temperaturze powyej +8 ºC. W celu obróbki powierzchni tynku konieczne jest zastosowanie wyrównania oraz kształtowania tynku np. zacierania, wygładzania, cyklinowania, przygotowania pod okładziny ceramiczne, czy te malowania. Po wykonaniu tynków wewntrznych naley zapewni im odpowiedni wymian powietrza, ochron przed szybkim odparowaniem wilgoci oraz bezporednim nagrzewaniem tynku. Tynki wewntrzne powinny by chronione w cigu kilku pierwszych dni przed niekorzystnymi warunkami atmosferycznymi (np. mrozem) oraz zbyt szybkim wysychaniem, zraszajc je wod (z wyjtkiem tynków kolorów, których zrasza nie wolno). Prace tynkarskie naley wykona zgodnie z dokumentacj projektow, zasadami sztuki budowlanej oraz obowizujcymi Polskimi Normami Wymagania dotyczce materiałów Do wykonania robót budowlanych naley uy materiałów wyszczególnionych w dokumentacji projektowej oraz dopuszczonych do powszechnego stosowania w budownictwie. Zaprawy zwykłe do wykonywania tynków, które przygotowuje si na placu budowy, powinny spełnia wymagania PN-90/B-14501, przy zastosowaniu do ich wytworzenia piasku o właciwociach zgodnych z p PN-70/B Suche mieszanki tynkarskie przygotowane fabrycznie powinny odpowiada zaleceniom normy PN-B-10109:1998 lub właciwych aprobat technicznych. Masy tynkarskie do wypraw pocienionych powinny spełnia wymagania PN-B :1997 lub właciwych aprobat technicznych. Zastosowanie poszczególnych typów materiałów powinno by zgodne z zaleceniami ich producentów Wymagania dotyczce sprztu Wykonawca przystpujcy do wykonania tynków winien wykaza si moliwoci korzystania ze sprztu i maszyn gwarantujcych właciw jako 135

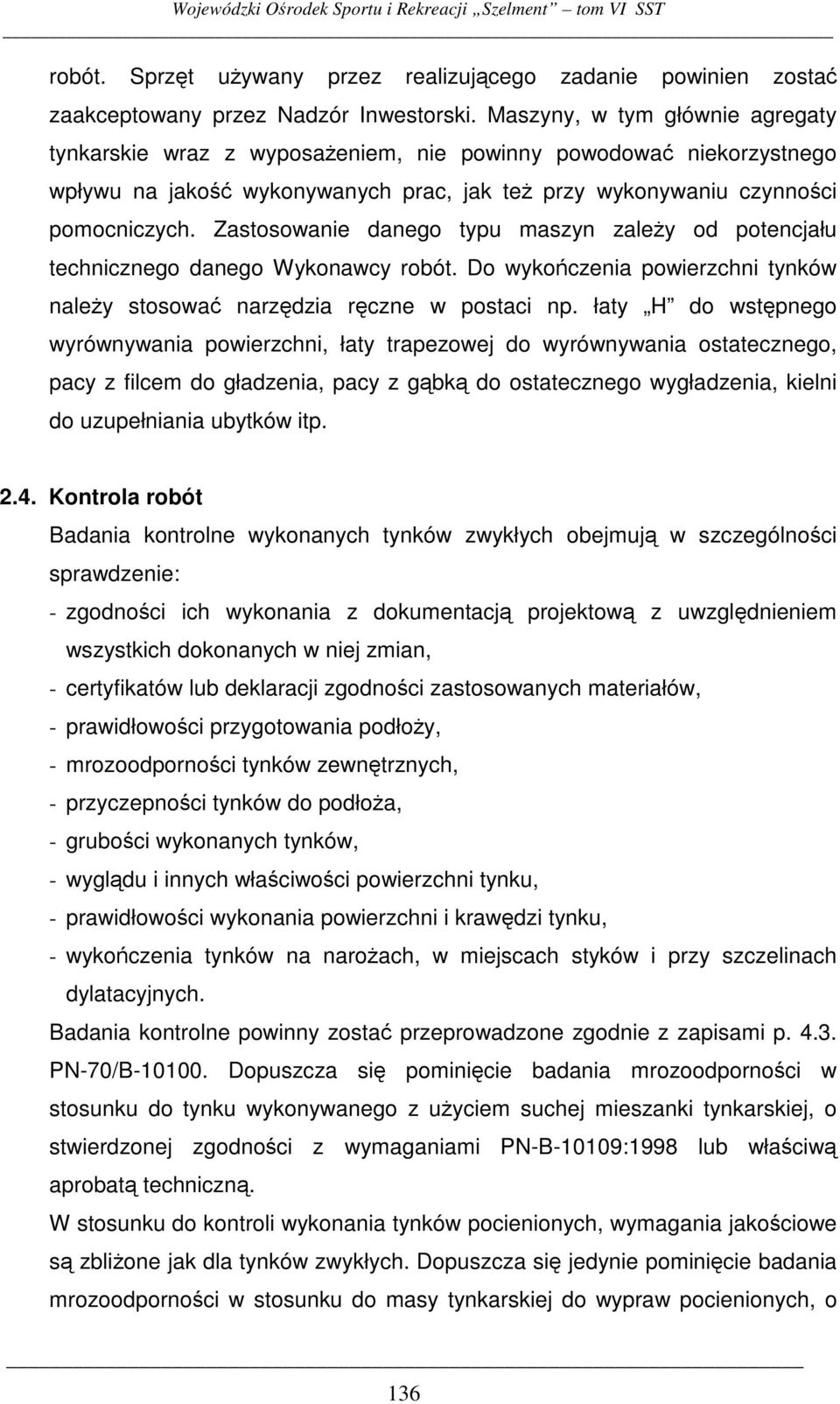

12 robót. Sprzt uywany przez realizujcego zadanie powinien zosta zaakceptowany przez Nadzór Inwestorski. Maszyny, w tym głównie agregaty tynkarskie wraz z wyposaeniem, nie powinny powodowa niekorzystnego wpływu na jako wykonywanych prac, jak te przy wykonywaniu czynnoci pomocniczych. Zastosowanie danego typu maszyn zaley od potencjału technicznego danego Wykonawcy robót. Do wykoczenia powierzchni tynków naley stosowa narzdzia rczne w postaci np. łaty H do wstpnego wyrównywania powierzchni, łaty trapezowej do wyrównywania ostatecznego, pacy z filcem do gładzenia, pacy z gbk do ostatecznego wygładzenia, kielni do uzupełniania ubytków itp Kontrola robót Badania kontrolne wykonanych tynków zwykłych obejmuj w szczególnoci sprawdzenie: - zgodnoci ich wykonania z dokumentacj projektow z uwzgldnieniem wszystkich dokonanych w niej zmian, - certyfikatów lub deklaracji zgodnoci zastosowanych materiałów, - prawidłowoci przygotowania podłoy, - mrozoodpornoci tynków zewntrznych, - przyczepnoci tynków do podłoa, - gruboci wykonanych tynków, - wygldu i innych właciwoci powierzchni tynku, - prawidłowoci wykonania powierzchni i krawdzi tynku, - wykoczenia tynków na naroach, w miejscach styków i przy szczelinach dylatacyjnych. Badania kontrolne powinny zosta przeprowadzone zgodnie z zapisami p PN-70/B Dopuszcza si pominicie badania mrozoodpornoci w stosunku do tynku wykonywanego z uyciem suchej mieszanki tynkarskiej, o stwierdzonej zgodnoci z wymaganiami PN-B-10109:1998 lub właciw aprobat techniczn. W stosunku do kontroli wykonania tynków pocienionych, wymagania jakociowe s zblione jak dla tynków zwykłych. Dopuszcza si jedynie pominicie badania mrozoodpornoci w stosunku do masy tynkarskiej do wypraw pocienionych, o 136

13 stwierdzonej zgodnoci z wymaganiami PN-B-10109:1998 lub właciw aprobat techniczn. Ponadto sprawdzenie gruboci tynku dokonuje si przy uyciu metody obliczeniowej, przyjmujc podan przez producenta ilo niezbdn do wykonania 1 m 2 tynku. Pozostałe badania kontrolne naley wykonywa w oparciu o wymagania ogólne, które zostały przedstawione w OST, stanowicej odrbne opracowanie Przedmiar i obmiar robót Zgodnie z zasadami przedstawionymi w OST, która stanowi odrbne opracowanie Odbiór robót Odbiór gotowych tynków moe nastpi po stwierdzeniu zgodnoci ich wykonania z zamówieniem, okrelonym przez projekt budowlany, STWiORB, a take dokumentacj powykonawcz. Tynk powinien zosta odebrany, w sytuacji, gdy wszystkie wyniki bada kontrolnych s pozytywne. Jeli chocia jedno z bada daje wynik negatywny wówczas naley: - jeli jest to moliwe, poprawi tynk i przedstawi do ponownego odbioru, - jeli odchylenie od wymaga nie powoduje zagroe dla uytkowania i trwałoci tynku, mona zaliczy tynk do niszej kategorii, - usun tynk i ponownie wykona roboty tynkowe. Protokół odbioru robót tynkarskich powinien zawiera ocen wyników przeprowadzonych bada, wykaz wykrytych wad i usterek ze wskazaniem moliwoci ich usunicia oraz stwierdzenie zgodnoci lub niezgodnoci wykonania tynku z zamówieniem. Pozostałe czynnoci odbiorowe naley wykonywa w oparciu o wymagania ogólne, które zostały przedstawione w OST, stanowicej odrbne opracowanie Roboty tymczasowe i prace towarzyszce Zgodnie z zasadami przedstawionymi w OST, która stanowi odrbne opracowanie. 137

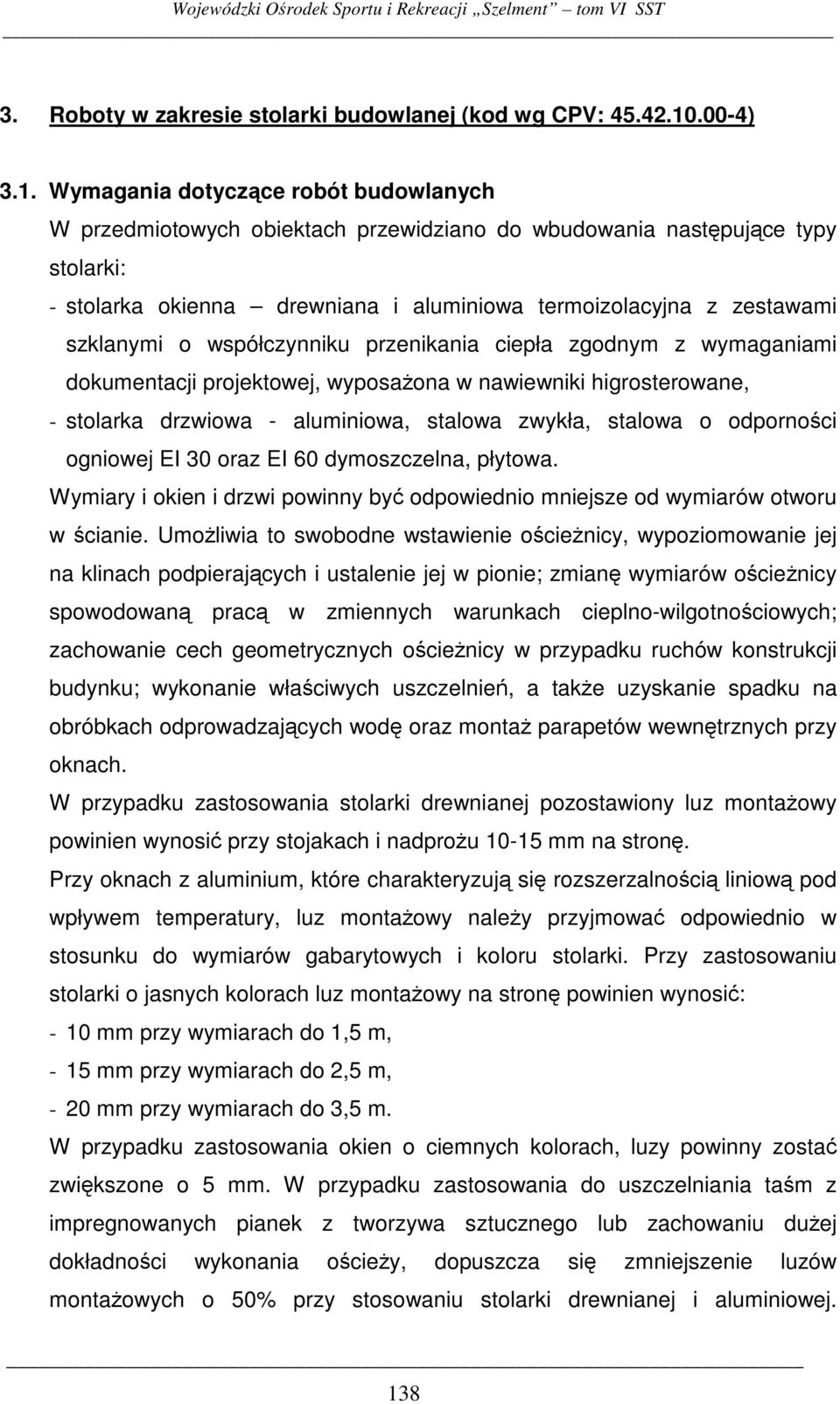

14 3. Roboty w zakresie stolarki budowlanej (kod wg CPV: ) 3.1. Wymagania dotyczce robót budowlanych W przedmiotowych obiektach przewidziano do wbudowania nastpujce typy stolarki: - stolarka okienna drewniana i aluminiowa termoizolacyjna z zestawami szklanymi o współczynniku przenikania ciepła zgodnym z wymaganiami dokumentacji projektowej, wyposaona w nawiewniki higrosterowane, - stolarka drzwiowa - aluminiowa, stalowa zwykła, stalowa o odpornoci ogniowej EI 30 oraz EI 60 dymoszczelna, płytowa. Wymiary i okien i drzwi powinny by odpowiednio mniejsze od wymiarów otworu w cianie. Umoliwia to swobodne wstawienie ocienicy, wypoziomowanie jej na klinach podpierajcych i ustalenie jej w pionie; zmian wymiarów ocienicy spowodowan prac w zmiennych warunkach cieplno-wilgotnociowych; zachowanie cech geometrycznych ocienicy w przypadku ruchów konstrukcji budynku; wykonanie właciwych uszczelnie, a take uzyskanie spadku na obróbkach odprowadzajcych wod oraz monta parapetów wewntrznych przy oknach. W przypadku zastosowania stolarki drewnianej pozostawiony luz montaowy powinien wynosi przy stojakach i nadprou mm na stron. Przy oknach z aluminium, które charakteryzuj si rozszerzalnoci liniow pod wpływem temperatury, luz montaowy naley przyjmowa odpowiednio w stosunku do wymiarów gabarytowych i koloru stolarki. Przy zastosowaniu stolarki o jasnych kolorach luz montaowy na stron powinien wynosi: - 10 mm przy wymiarach do 1,5 m, - 15 mm przy wymiarach do 2,5 m, - 20 mm przy wymiarach do 3,5 m. W przypadku zastosowania okien o ciemnych kolorach, luzy powinny zosta zwikszone o 5 mm. W przypadku zastosowania do uszczelniania tam z impregnowanych pianek z tworzywa sztucznego lub zachowaniu duej dokładnoci wykonania ociey, dopuszcza si zmniejszenie luzów montaowych o 50% przy stosowaniu stolarki drewnianej i aluminiowej. 138

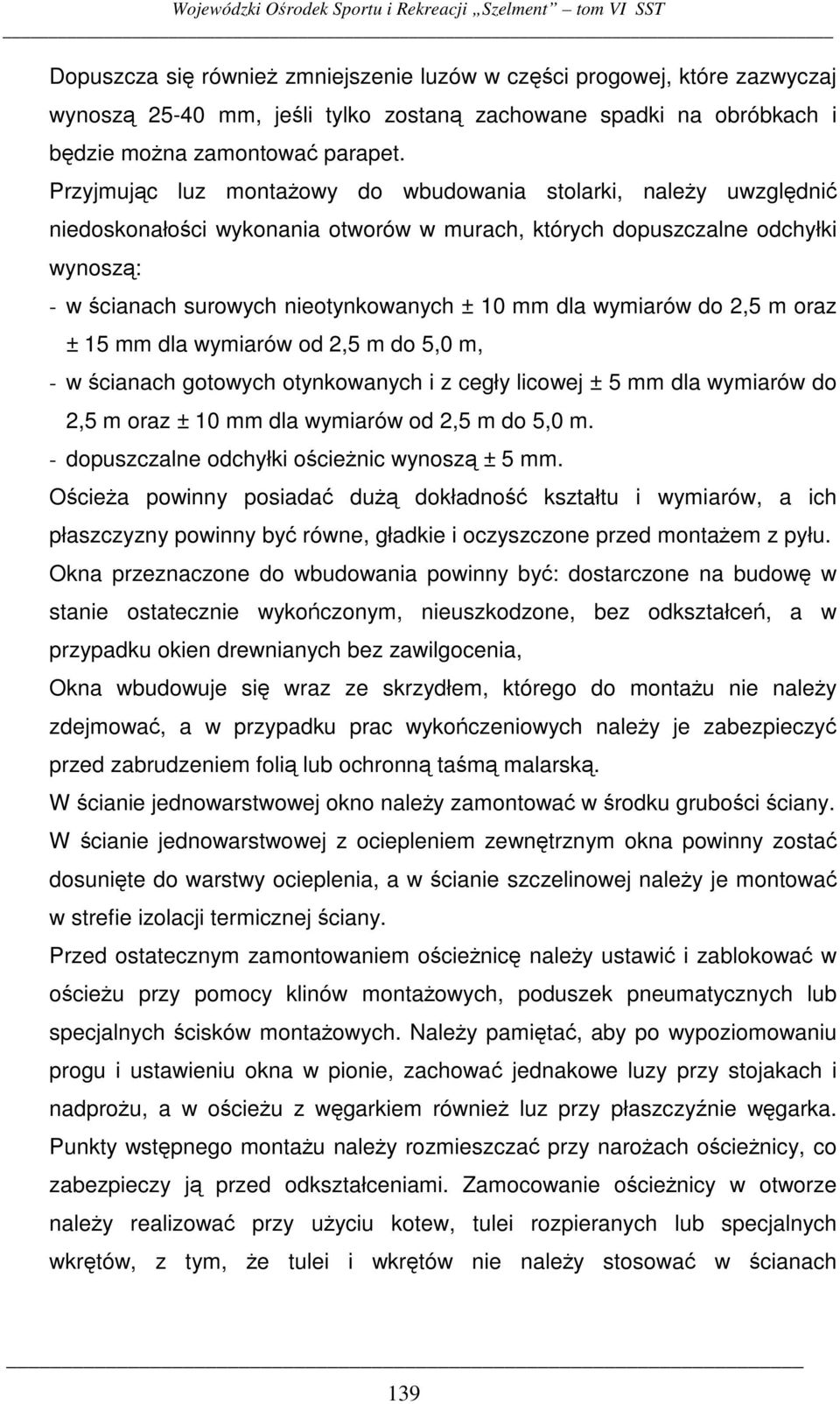

15 Dopuszcza si równie zmniejszenie luzów w czci progowej, które zazwyczaj wynosz mm, jeli tylko zostan zachowane spadki na obróbkach i bdzie mona zamontowa parapet. Przyjmujc luz montaowy do wbudowania stolarki, naley uwzgldni niedoskonałoci wykonania otworów w murach, których dopuszczalne odchyłki wynosz: - w cianach surowych nieotynkowanych ± 10 mm dla wymiarów do 2,5 m oraz ± 15 mm dla wymiarów od 2,5 m do 5,0 m, - w cianach gotowych otynkowanych i z cegły licowej ± 5 mm dla wymiarów do 2,5 m oraz ± 10 mm dla wymiarów od 2,5 m do 5,0 m. - dopuszczalne odchyłki ocienic wynosz ± 5 mm. Ociea powinny posiada du dokładno kształtu i wymiarów, a ich płaszczyzny powinny by równe, gładkie i oczyszczone przed montaem z pyłu. Okna przeznaczone do wbudowania powinny by: dostarczone na budow w stanie ostatecznie wykoczonym, nieuszkodzone, bez odkształce, a w przypadku okien drewnianych bez zawilgocenia, Okna wbudowuje si wraz ze skrzydłem, którego do montau nie naley zdejmowa, a w przypadku prac wykoczeniowych naley je zabezpieczy przed zabrudzeniem foli lub ochronn tam malarsk. W cianie jednowarstwowej okno naley zamontowa w rodku gruboci ciany. W cianie jednowarstwowej z ociepleniem zewntrznym okna powinny zosta dosunite do warstwy ocieplenia, a w cianie szczelinowej naley je montowa w strefie izolacji termicznej ciany. Przed ostatecznym zamontowaniem ocienic naley ustawi i zablokowa w ocieu przy pomocy klinów montaowych, poduszek pneumatycznych lub specjalnych cisków montaowych. Naley pamita, aby po wypoziomowaniu progu i ustawieniu okna w pionie, zachowa jednakowe luzy przy stojakach i nadprou, a w ocieu z wgarkiem równie luz przy płaszczynie wgarka. Punkty wstpnego montau naley rozmieszcza przy naroach ocienicy, co zabezpieczy j przed odkształceniami. Zamocowanie ocienicy w otworze naley realizowa przy uyciu kotew, tulei rozpieranych lub specjalnych wkrtów, z tym, e tulei i wkrtów nie naley stosowa w cianach 139

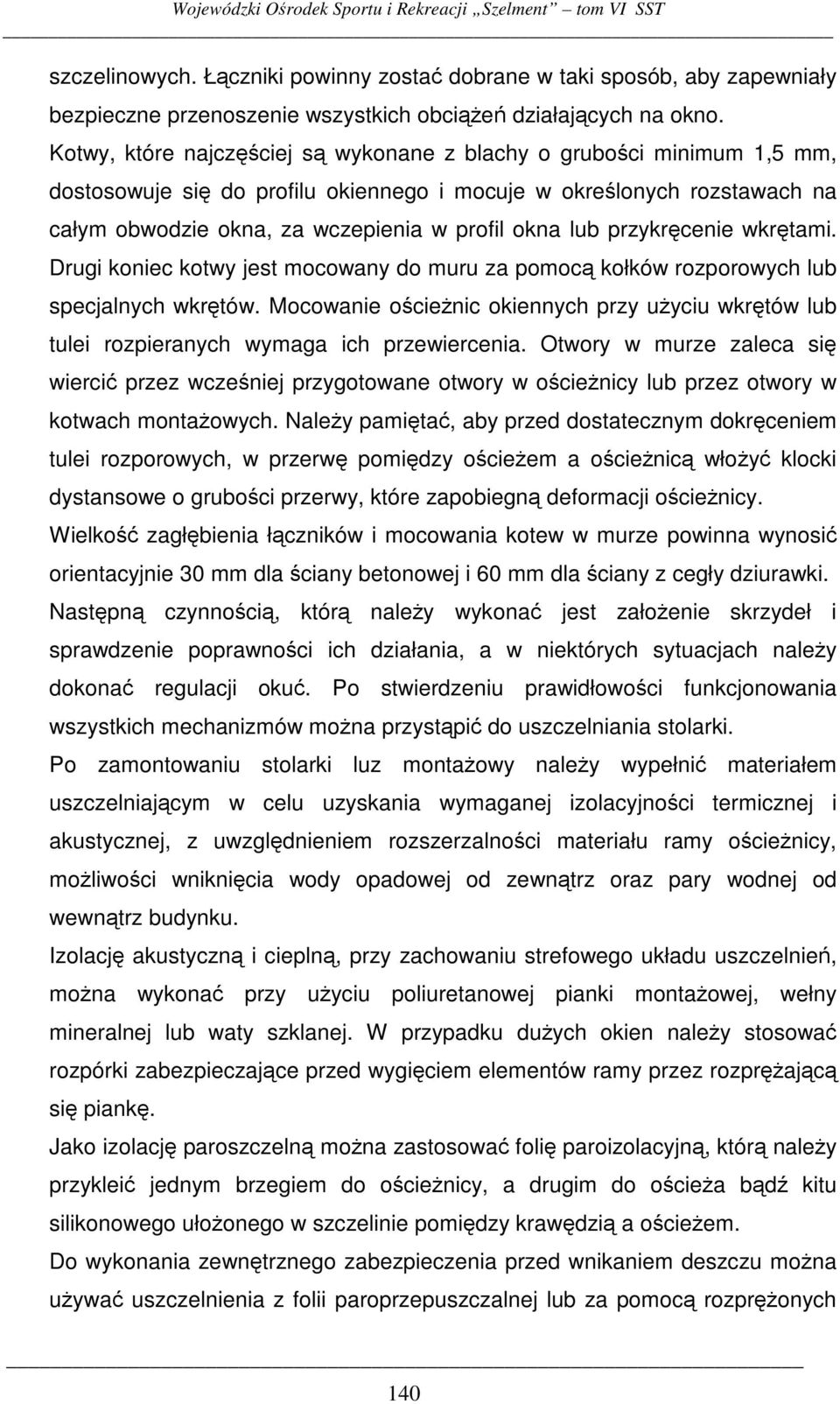

16 szczelinowych. Łczniki powinny zosta dobrane w taki sposób, aby zapewniały bezpieczne przenoszenie wszystkich obcie działajcych na okno. Kotwy, które najczciej s wykonane z blachy o gruboci minimum 1,5 mm, dostosowuje si do profilu okiennego i mocuje w okrelonych rozstawach na całym obwodzie okna, za wczepienia w profil okna lub przykrcenie wkrtami. Drugi koniec kotwy jest mocowany do muru za pomoc kołków rozporowych lub specjalnych wkrtów. Mocowanie ocienic okiennych przy uyciu wkrtów lub tulei rozpieranych wymaga ich przewiercenia. Otwory w murze zaleca si wierci przez wczeniej przygotowane otwory w ocienicy lub przez otwory w kotwach montaowych. Naley pamita, aby przed dostatecznym dokrceniem tulei rozporowych, w przerw pomidzy ocieem a ocienic włoy klocki dystansowe o gruboci przerwy, które zapobiegn deformacji ocienicy. Wielko zagłbienia łczników i mocowania kotew w murze powinna wynosi orientacyjnie 30 mm dla ciany betonowej i 60 mm dla ciany z cegły dziurawki. Nastpn czynnoci, któr naley wykona jest załoenie skrzydeł i sprawdzenie poprawnoci ich działania, a w niektórych sytuacjach naley dokona regulacji oku. Po stwierdzeniu prawidłowoci funkcjonowania wszystkich mechanizmów mona przystpi do uszczelniania stolarki. Po zamontowaniu stolarki luz montaowy naley wypełni materiałem uszczelniajcym w celu uzyskania wymaganej izolacyjnoci termicznej i akustycznej, z uwzgldnieniem rozszerzalnoci materiału ramy ocienicy, moliwoci wniknicia wody opadowej od zewntrz oraz pary wodnej od wewntrz budynku. Izolacj akustyczn i ciepln, przy zachowaniu strefowego układu uszczelnie, mona wykona przy uyciu poliuretanowej pianki montaowej, wełny mineralnej lub waty szklanej. W przypadku duych okien naley stosowa rozpórki zabezpieczajce przed wygiciem elementów ramy przez rozprajc si piank. Jako izolacj paroszczeln mona zastosowa foli paroizolacyjn, któr naley przyklei jednym brzegiem do ocienicy, a drugim do ociea bd kitu silikonowego ułoonego w szczelinie pomidzy krawdzi a ocieem. Do wykonania zewntrznego zabezpieczenia przed wnikaniem deszczu mona uywa uszczelnienia z folii paroprzepuszczalnej lub za pomoc rozpronych 140

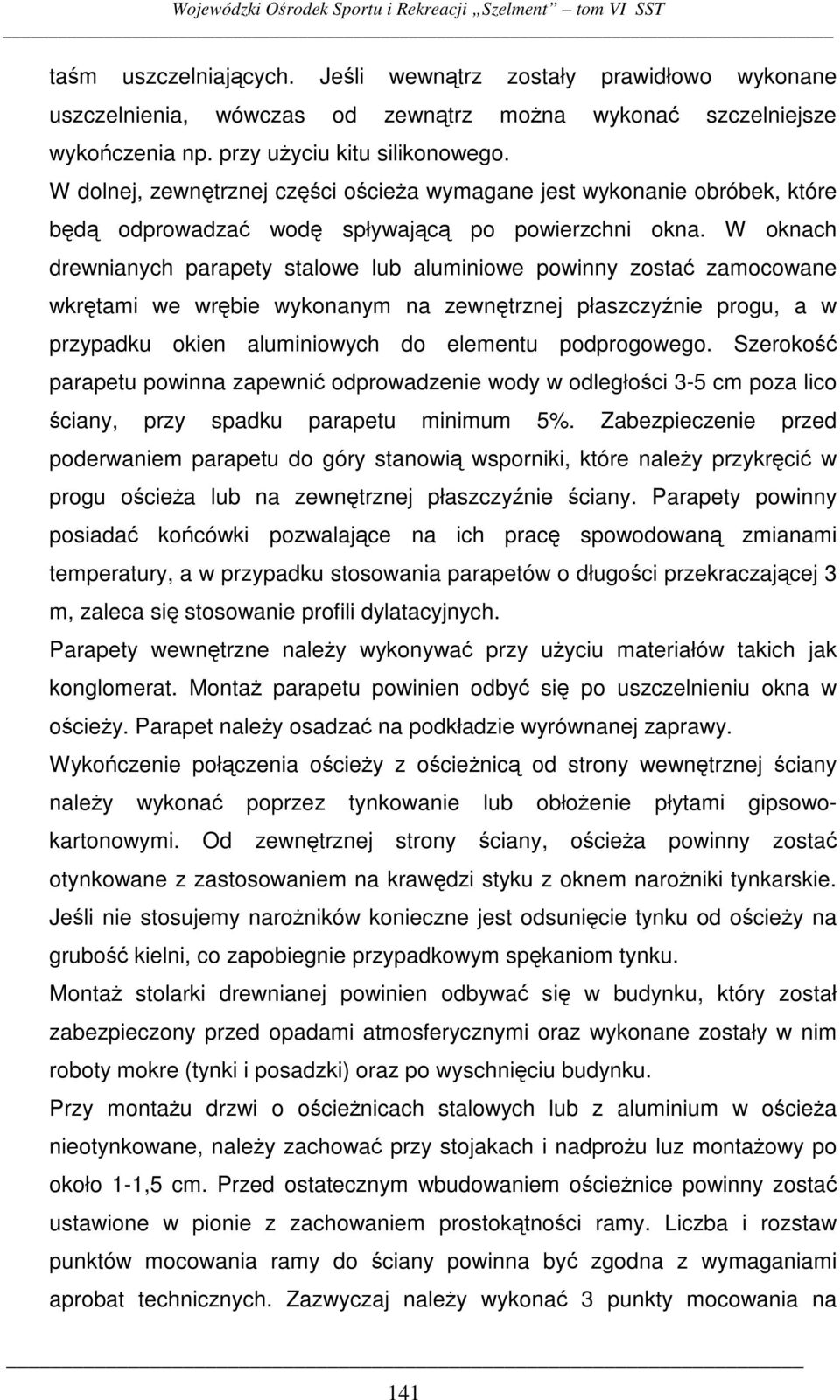

17 tam uszczelniajcych. Jeli wewntrz zostały prawidłowo wykonane uszczelnienia, wówczas od zewntrz mona wykona szczelniejsze wykoczenia np. przy uyciu kitu silikonowego. W dolnej, zewntrznej czci ociea wymagane jest wykonanie obróbek, które bd odprowadza wod spływajc po powierzchni okna. W oknach drewnianych parapety stalowe lub aluminiowe powinny zosta zamocowane wkrtami we wrbie wykonanym na zewntrznej płaszczynie progu, a w przypadku okien aluminiowych do elementu podprogowego. Szeroko parapetu powinna zapewni odprowadzenie wody w odległoci 3-5 cm poza lico ciany, przy spadku parapetu minimum 5%. Zabezpieczenie przed poderwaniem parapetu do góry stanowi wsporniki, które naley przykrci w progu ociea lub na zewntrznej płaszczynie ciany. Parapety powinny posiada kocówki pozwalajce na ich prac spowodowan zmianami temperatury, a w przypadku stosowania parapetów o długoci przekraczajcej 3 m, zaleca si stosowanie profili dylatacyjnych. Parapety wewntrzne naley wykonywa przy uyciu materiałów takich jak konglomerat. Monta parapetu powinien odby si po uszczelnieniu okna w ociey. Parapet naley osadza na podkładzie wyrównanej zaprawy. Wykoczenie połczenia ociey z ocienic od strony wewntrznej ciany naley wykona poprzez tynkowanie lub obłoenie płytami gipsowokartonowymi. Od zewntrznej strony ciany, ociea powinny zosta otynkowane z zastosowaniem na krawdzi styku z oknem naroniki tynkarskie. Jeli nie stosujemy naroników konieczne jest odsunicie tynku od ociey na grubo kielni, co zapobiegnie przypadkowym spkaniom tynku. Monta stolarki drewnianej powinien odbywa si w budynku, który został zabezpieczony przed opadami atmosferycznymi oraz wykonane zostały w nim roboty mokre (tynki i posadzki) oraz po wyschniciu budynku. Przy montau drzwi o ocienicach stalowych lub z aluminium w ociea nieotynkowane, naley zachowa przy stojakach i nadprou luz montaowy po około 1-1,5 cm. Przed ostatecznym wbudowaniem ocienice powinny zosta ustawione w pionie z zachowaniem prostoktnoci ramy. Liczba i rozstaw punktów mocowania ramy do ciany powinna by zgodna z wymaganiami aprobat technicznych. Zazwyczaj naley wykona 3 punkty mocowania na 141

18 wysokoci stojaków, a ocienica o szerokoci powyej 1 m powinna zosta zamocowana równie w nadprou. Zaleca si stosowanie rozstawu punktów mocowania co około 75 cm. Luzy montaowe naley uszczelnia według zasad przewidzianych dla okien, przy uyciu rozprnej pianki poliuretanowej, wełny mineralnej lub waty szklanej. Luz montaowy przy zastosowaniu drzwi przeciwpoarowych powinien zosta uszczelniony np. wełn mineraln, niepaln o gstoci minimum 60 kg/m 3. Stolark okienn i drzwiow naley przechowywa w pomieszczeniach suchych, przewiewnych, wyposaonych w podłog lub zabezpieczonych od przenikania wilgoci z gruntu. Drzwi i okna naley układa w odpowiednie stosy. Kad sztuk naley przedziela przekładkami. Podczas montau drzwi i okien naley przestrzega zalece producentów Wymagania dotyczce materiałów Wymagania dotyczce stolarki okiennej i drzwiowej dotyczce poszczególnych wyrobów powinny by spełnione zgodnie z odpowiednimi katalogami i normami przedmiotowymi. Monta i zastosowanie danego materiałów zaley od jego producenta, rodzaju stolarki oraz sposobu zamocowania. Wszystkie wbudowane elementy stolarki powinny by dopuszczone do stosowania w budownictwie, posiada wymagane prawem certyfikaty, atesty i aprobaty, oraz powinny by zgodne z właciwymi normami Wymagania dotyczce sprztu Wykonawca przystpujcy do zamocowania stolarki winien wykaza si moliwoci korzystania ze sprztu i maszyn gwarantujcych właciw jako robót. Sprzt uywany przez realizujcego zadanie powinien zosta zaakceptowany przez Nadzór Inwestorski. Maszyny nie powinny powodowa niekorzystnego wpływu na jako wykonywanych prac, jak te niekorzystnie wpływa na czynnoci pomocnicze i prawidłowy transport Kontrola robót Kontrola zamontowania stolarki okiennej i drzwiowej w szczególnoci obejmuje : 142

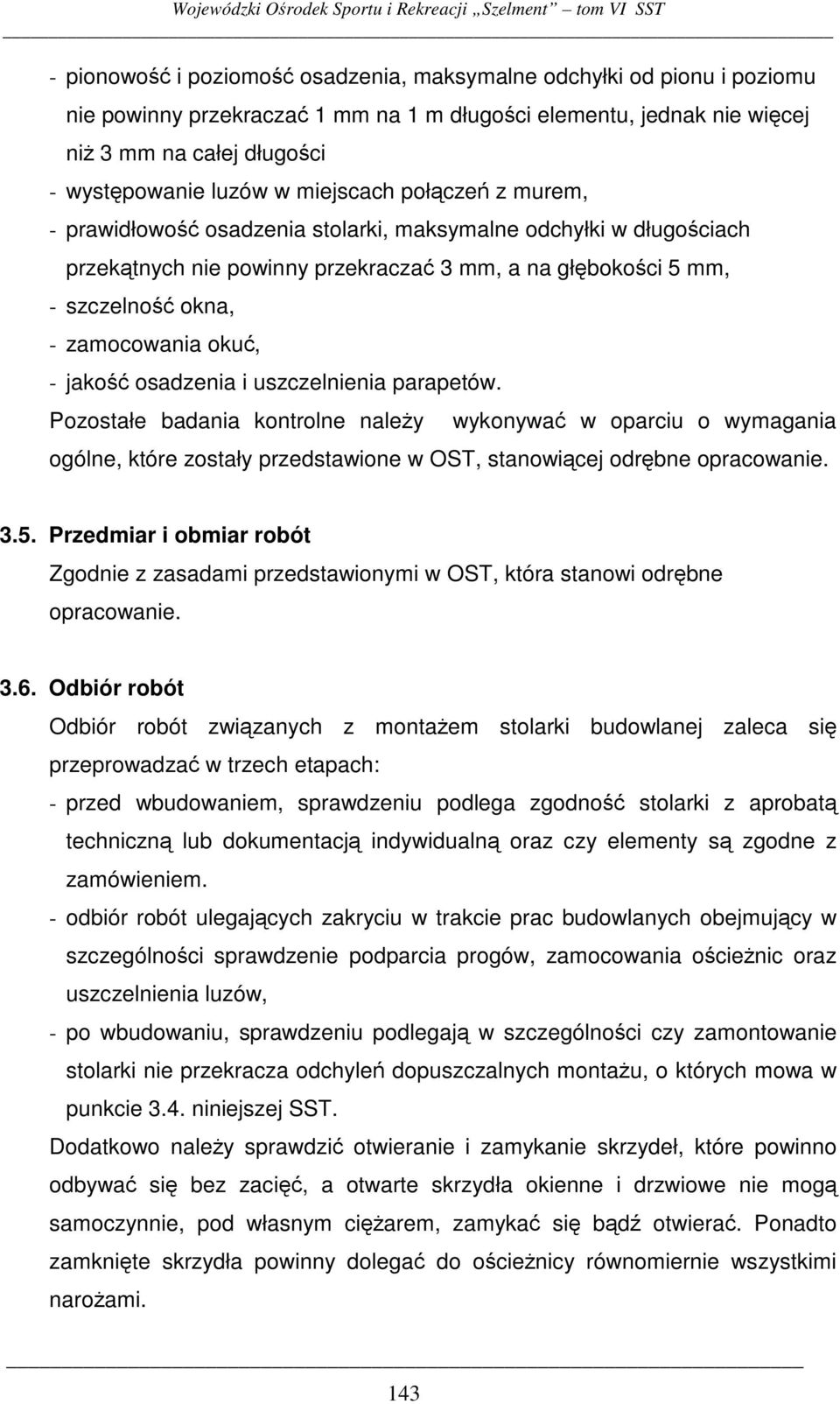

19 - pionowo i poziomo osadzenia, maksymalne odchyłki od pionu i poziomu nie powinny przekracza 1 mm na 1 m długoci elementu, jednak nie wicej ni 3 mm na całej długoci - wystpowanie luzów w miejscach połcze z murem, - prawidłowo osadzenia stolarki, maksymalne odchyłki w długociach przektnych nie powinny przekracza 3 mm, a na głbokoci 5 mm, - szczelno okna, - zamocowania oku, - jako osadzenia i uszczelnienia parapetów. Pozostałe badania kontrolne naley wykonywa w oparciu o wymagania ogólne, które zostały przedstawione w OST, stanowicej odrbne opracowanie Przedmiar i obmiar robót Zgodnie z zasadami przedstawionymi w OST, która stanowi odrbne opracowanie Odbiór robót Odbiór robót zwizanych z montaem stolarki budowlanej zaleca si przeprowadza w trzech etapach: - przed wbudowaniem, sprawdzeniu podlega zgodno stolarki z aprobat techniczn lub dokumentacj indywidualn oraz czy elementy s zgodne z zamówieniem. - odbiór robót ulegajcych zakryciu w trakcie prac budowlanych obejmujcy w szczególnoci sprawdzenie podparcia progów, zamocowania ocienic oraz uszczelnienia luzów, - po wbudowaniu, sprawdzeniu podlegaj w szczególnoci czy zamontowanie stolarki nie przekracza odchyle dopuszczalnych montau, o których mowa w punkcie 3.4. niniejszej SST. Dodatkowo naley sprawdzi otwieranie i zamykanie skrzydeł, które powinno odbywa si bez zaci, a otwarte skrzydła okienne i drzwiowe nie mog samoczynnie, pod własnym ciarem, zamyka si bd otwiera. Ponadto zamknite skrzydła powinny dolega do ocienicy równomiernie wszystkimi naroami. 143

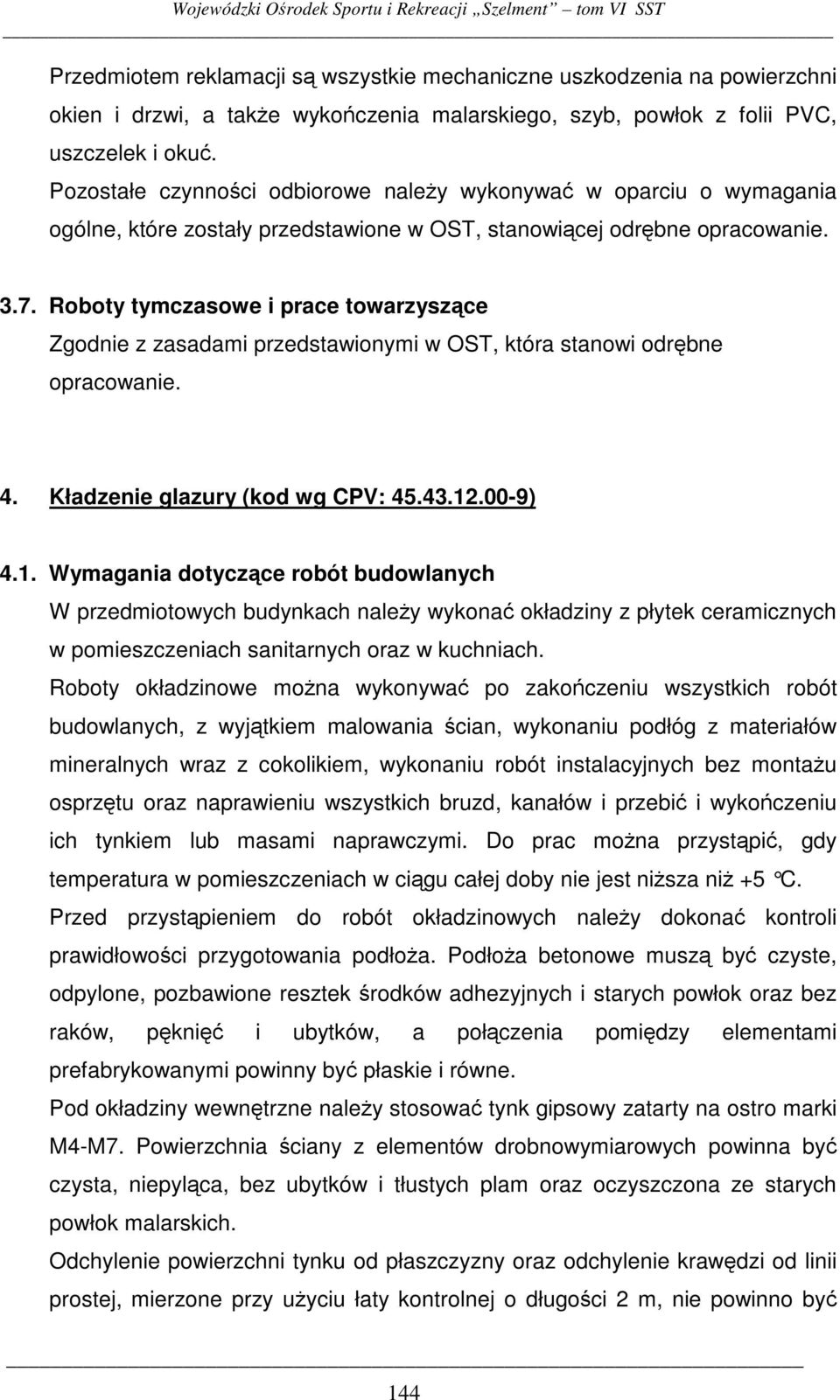

20 Przedmiotem reklamacji s wszystkie mechaniczne uszkodzenia na powierzchni okien i drzwi, a take wykoczenia malarskiego, szyb, powłok z folii PVC, uszczelek i oku. Pozostałe czynnoci odbiorowe naley wykonywa w oparciu o wymagania ogólne, które zostały przedstawione w OST, stanowicej odrbne opracowanie Roboty tymczasowe i prace towarzyszce Zgodnie z zasadami przedstawionymi w OST, która stanowi odrbne opracowanie. 4. Kładzenie glazury (kod wg CPV: ) 4.1. Wymagania dotyczce robót budowlanych W przedmiotowych budynkach naley wykona okładziny z płytek ceramicznych w pomieszczeniach sanitarnych oraz w kuchniach. Roboty okładzinowe mona wykonywa po zakoczeniu wszystkich robót budowlanych, z wyjtkiem malowania cian, wykonaniu podłóg z materiałów mineralnych wraz z cokolikiem, wykonaniu robót instalacyjnych bez montau osprztu oraz naprawieniu wszystkich bruzd, kanałów i przebi i wykoczeniu ich tynkiem lub masami naprawczymi. Do prac mona przystpi, gdy temperatura w pomieszczeniach w cigu całej doby nie jest nisza ni +5 C. Przed przystpieniem do robót okładzinowych naley dokona kontroli prawidłowoci przygotowania podłoa. Podłoa betonowe musz by czyste, odpylone, pozbawione resztek rodków adhezyjnych i starych powłok oraz bez raków, pkni i ubytków, a połczenia pomidzy elementami prefabrykowanymi powinny by płaskie i równe. Pod okładziny wewntrzne naley stosowa tynk gipsowy zatarty na ostro marki M4-M7. Powierzchnia ciany z elementów drobnowymiarowych powinna by czysta, niepylca, bez ubytków i tłustych plam oraz oczyszczona ze starych powłok malarskich. Odchylenie powierzchni tynku od płaszczyzny oraz odchylenie krawdzi od linii prostej, mierzone przy uyciu łaty kontrolnej o długoci 2 m, nie powinno by 144

21 wiksze ni 3 mm przy liczbie odchyłek nie wikszej ni 3 na długoci łaty. Odchylenia powierzchni tynku od kierunku pionowego nie mog by wiksze ni 4 mm na wysokoci kondygnacji, a odchylenia od kierunku poziomego nie powinny przekracza 2 mm na długoci 1 m. Ewentualne ubytki i nierównoci powinny zosta naprawione zapraw cementow lub za pomoc specjalnych mas naprawczych. Nie dopuszczalne jest wykonywanie okładzin ciennych na podłoach nie spełniajcych w/w wymaga. Po przygotowaniu podłoa naley na cianie wyznaczy poziom lini, od której układane bd płytki oraz przygotowa mas klejc, zgodnie z wytycznymi jej producenta. Mas naley równomiernie rozprowadzi po podłou, przy uyciu pacy zbkowanej, ustawionej pod ktem około 50, w taki sposób, aby pokrywała ona cał powierzchni ciany. Naley pokry taki obszar, aby moliwe było ułoenie na nim płytek w cigu 15 minut. Po nałoeniu kompozycji klejowej naley układa płytki warstwami poziomymi, zaczynajc od wyznaczonej na cianie linii. Nakładajc płytk naley j lekko przesun po cianie (około 1-2 cm), ustawi w odpowiedniej pozycji i docisn w taki sposób, aby warstwa kleju pod płytk miała grubo 4-6 mm. W celu dokładnego ustawienia płytki i zachowania ustalonej szerokoci spoiny naley stosowa wkładki dystansowe. Po wykonaniu fragmentu okładziny powinno usun si nadmiar kleju ze spoin midzy płytkami, a po zwizaniu zaprawy klejowej naley usun wkładki dystansowe, a spoiny wypełni zapraw do fugowania Wymagania dotyczce materiałów Kompozycje klejce powinny spełnia wymagania PN-EN 12004:2002 lub właciwych aprobat technicznych, a płytki ceramiczne musz odpowiada wymaganiom PN-EN 159:1996, PN-EN 176:1996, PN-EN 177:1997, PN-EN 178:1998, PN-ISO 13006:2001 lub odpowiednim aprobatom technicznym. Zaprawy do spoinowania powinny odpowiada wymaganiom właciwych aprobat technicznych lub norm. Materiały powinny mie wiadectwa dopuszczenia do stosowania w budownictwie, powinny posiada wymagane prawem certyfikaty, atesty i 145

22 aprobaty techniczne. Przechowywanie i zastosowanie materiałów powinno by zgodne z zaleceniami producentów. Do wykonania prac wykoczeniowych zwizanych z kładzeniem terakoty naley uy materiałów wyszczególnionych w dokumentacji projektowej Wymagania dotyczce sprztu Do realizacji prac zwizanych z wykonywaniem okładzin z płytek ceramicznych naley stosowa nastpujcy sprzt: szczotki o sztywnym włosiu lub druciane do czyszczenia powierzchni, szpachle i packi metalowe lub z tworzywa sztucznego, narzdzia i urzdzenia do cicia płytek, packi zbkowane stalowe lub z tworzywa o wysokoci zbków 6-12 mm, łaty do sprawdzania równoci powierzchni, poziomnice, wkładki dystansowe, mieszadła koszyczkowe napdzane wiertark elektryczn oraz pojemniki do przygotowywania kleju, gbki do mycia oraz czyszczenia okładziny i wykładziny. Wykonawca przystpujcy do kładzenia terakoty winien wykaza si moliwoci korzystania ze sprztu i maszyn gwarantujcych właciw jako robót. Sprzt uywany przez realizujcego zadanie powinien zosta zaakceptowany przez Nadzór Inwestorski. Maszyny nie powinny powodowa niekorzystnego wpływu na jako wykonywanych prac, jak te niekorzystnie wpływa na czynnoci pomocnicze i prawidłowy transport Kontrola robót Kontrola robót powinna obejmowa sprawdzenie: - zgodnoci wykonania okładziny z dokumentacj techniczn, - stanu podłoy na podstawie protokołów bada midzyoperacyjnych, - jakoci uytych materiałów na podstawie deklaracji zgodnoci lub certyfikatów zgodnoci przedłoonych przez dostawców, - prawidłowoci wykonania okładziny. Właciwe wykonanie okładziny polega na sprawdzeniu: - przyczepnoci okładziny, która podczas lekkiego opukiwania nie powinna wydawa głuchego odgłosu, - odchylenia krawdzi od kierunku poziomego i pionowego, przy uyciu łaty o długoci 2 m; odchylenie to nie powinno przekracza 2 mm na długoci 2 m, 146

23 - odchylenia powierzchni od płaszczyzny, dopuszczalna odchyłka j.w., - prawidłowoci przebiegu i wypełnienia spoin poziomnic i pionem z dokładnoci do 1 mm, - gruboci warstwy kleju pod płytk, która nie powinna przekracza wartoci podanej przez producenta. Pozostałe badania kontrolne naley wykonywa w oparciu o wymagania ogólne, które zostały przedstawione w OST, stanowicej odrbne opracowanie Przedmiar i obmiar robót Zgodnie z zasadami przedstawionymi w OST, która stanowi odrbne opracowanie Odbiór robót Odbiór wykonanych okładzin ciennych nastpuje po stwierdzeniu zgodnoci ich wykonania z zamówieniem, okrelonym przez dokumentacj projektow oraz STWiORB, a take dokumentacj powykonawcz wraz ze wszystkimi zatwierdzonymi w niej zmianami. Prawidłowo wykonania okładzin ciennych naley stwierdza na podstawie przeprowadzonych kontroli, o których mowa w punkcie 4.4. niniejszej SST. Jeeli badania i kontrole dadz wynik dodatni, to okładziny cienne z płytek ceramicznych mona uzna za wykonane prawidłowo. Gdy którekolwiek badanie lub kontrola zakoczy si wynikiem ujemnym, to cało robót albo ich fragment naley uzna za nie odpowiadajce wymogom. Wówczas jeli to moliwe, naley poprawi okładzin i przedstawi j do ponownego odbioru; jeli odchylenia od wymaga zagraaj bezpieczestwu uytkowania i trwałoci okładziny powinna zosta obniona warto wykonanych prac; w przypadku, gdy powyszych rozwiza nie mona zastosowa naley okładzin usun i wykona ponownie w sposób prawidłowy. Na protokół odbioru wykonanej okładziny ciennej powinny składa si nastpujce dokumenty: - oceny wyników bada, - wykaz wad i usterek ze wskazaniem moliwoci ich usunicia, - stwierdzenie zgodnoci lub niezgodnoci wykonania prac okładzinowych. 147

24 Pozostałe czynnoci odbiorowe naley wykonywa w oparciu o wymagania ogólne, które zostały przedstawione w OST, stanowicej odrbne opracowanie Roboty tymczasowe i prace towarzyszce Zgodnie z zasadami przedstawionymi w OST, która stanowi odrbne opracowanie. 5. Kładzenie terakoty (kod wg CPV: ) 5.1. Wymagania dotyczce robót budowlanych W obiektach naley wykona posadzki terakotowe z gresu antypolizgowego. Podłoe pod terakoty moe stanowi beton co najmniej klasy B-20, lub zaprawa cementowa o wytrzymałoci na ciskanie co najmniej 12 Mpa, a na zginanie 3 Mpa. Grubo podkładu betonowego powinna wynosi co najmniej 50 mm, natomiast w przypadku podkładów cementowych: - 25 mm dla podkładu zwizanego z podłoem, - 35 mm dla podkładu na izolacji przeciwwilgociowej, - 40 mm dla podkładu pływajcego na warstwie izolacji akustycznej i cieplnej. Powierzchnia podkładu powinna by odpowiednio przygotowana tj. zatarta na ostro, bez raków, pkni i ubytków, czysta, odpylona i pozbawiona resztek starych okładzin. Dopuszczalne odchylenie powierzchni podkładu od płaszczyzny, w dowolnym jej miejscu, nie powinno przekracza 5 mm na całej długoci 2 m kontrolnej łaty. W podkładzie naley wykona, zgodnie z dokumentacja projektow, właciwe spadki i szczeliny dylatacyjne, konstrukcyjne i przeciwskurczowe. W przypadku okładzin zewntrznych powierzchnia zdylatowanych pól nie powinna przekracza 10 m 2 przy maksymalnej długoci boku nie wikszej ni 3,5 m, natomiast w przypadku okładzin wewntrznych naley stosowa pola dylatacyjne o wymiarach nie wikszych ni 5 x 6 m. 148

25 Dodatkowo naley pamita o wykonaniu dylatacji w miejscach dylatacji budynku, wokółfundamentów maszyn, słupów konstrukcyjnych oraz na styku z innymi rodzajami wykładzin. Na powierzchni naley wyznaczy lini od której bd układane płytki. Po rozrobieniu masy klejowej naley j równomiernie rozprowadzi na podłou, przy uyciu pacy zbkowanej, ustawionej pod ktem 50, na takiej powierzchni, aby mona było wykona wykładzin terakotow w przecigu 10 minut. Po nałoeniu masy klejowej naley rozpocz układanie płytek terakotowych do wyznaczonej uprzednio linii. Nakładajc płytk, naley j lekko przesun (1-2 cm), w taki sposób aby nie zgarnia masy klejowej, nastpnie ustawi w danej pozycji i docisn tak, aby warstwa kleju pod płytk miała grubo od 6-8 mm. W celu dokładnego ustawienia płytki i zachowania ustalonej szerokoci spoiny naley stosowa wkładki dystansowe. Po wykonaniu fragmentu okładziny powinno usun si nadmiar kleju ze spoin midzy płytkami. Wymagane szerokoci spoin w stosunku do długoci boku zastosowanych płytek wynosz: - płytki o boku do 100 mm szeroko spoiny około 2 mm, - płytki o boku od 100 mm do 200 mm szeroko spoiny około 3 mm, - płytki o boku od 200 mm do 600 mm szeroko spoiny około 4 mm, - płytki o boku powyej 600 mm szeroko spoiny około 5-20 mm. Po zwizaniu kleju naley usun wkładki dystansujce oraz wypełni spoiny zapraw do fugowania na menisk wklsły. W miejscach w których zdylatowane zostało podłoe naley wykona równie dylatacje w terakocie, a szczeliny dylatacyjne powinny zosta wypełnione mas dylatacyjn lub zastosowa specjaln wkładk dylatacyjn Wymagania dotyczce materiałów Kompozycje klejce powinny spełnia wymagania PN-EN 12004:2002 lub właciwych aprobat technicznych, a płytki ceramiczne musz odpowiada wymaganiom PN-EN 159:1996, PN-EN 176:1996, PN-EN 177:1997, PN-EN 178:1998, PN-ISO 13006:2001 lub odpowiednim aprobatom technicznym. 149

26 Zaprawy do spoinowania powinny odpowiada wymaganiom właciwych aprobat technicznych lub norm. Materiały powinny mie wiadectwo dopuszczenia do stosowania w budownictwie, powinny posiada wymagane prawem certyfikaty, atesty i aprobaty techniczne. Przechowywanie i zastosowanie materiałów powinno by zgodne z zaleceniami producentów. Do wykonania prac wykoczeniowych zwizanych z kładzeniem terakoty naley uy materiałów wyszczególnionych w dokumentacji projektowej Wymagania dotyczce sprztu Do realizacji prac zwizanych z wykonywaniem okładzin z płytek ceramicznych naley stosowa nastpujcy sprzt: szczotki o sztywnym włosiu lub druciane do czyszczenia powierzchni, szpachle i packi metalowe lub z tworzywa sztucznego, narzdzia i urzdzenia do cicia płytek, packi zbkowane stalowe lub z tworzywa o wysokoci zbków 6-12 mm, łaty do sprawdzania równoci powierzchni, poziomnice, wkładki dystansowe, mieszadła koszyczkowe napdzane wiertark elektryczn oraz pojemniki do przygotowywania kleju, gbki do mycia oraz czyszczenia okładziny i wykładziny. Wykonawca przystpujcy do kładzenia terakoty winien wykaza si moliwoci korzystania ze sprztu i maszyn gwarantujcych właciw jako robót. Sprzt uywany przez realizujcego zadanie powinien zosta zaakceptowany przez Nadzór Inwestorski. Maszyny nie powinny powodowa niekorzystnego wpływu na jako wykonywanych prac, jak te niekorzystnie wpływa na czynnoci pomocnicze i prawidłowy transport Kontrola robót Kontrola robót powinna obejmowa sprawdzenie: - zgodnoci wykonania terakoty z dokumentacj techniczn, - stanu podłoy na podstawie protokołów bada midzyoperacyjnych, - jakoci uytych materiałów na podstawie deklaracji zgodnoci lub certyfikatów zgodnoci przedłoonych przez dostawców, - prawidłowoci wykonania terakoty. Właciwe wykonanie terakoty polega na sprawdzeniu: 150

27 - przyczepnoci wykładziny, która podczas lekkiego opukiwania nie powinna wydawa głuchego odgłosu, - odchylenia powierzchni od płaszczyzny, przy uyciu łaty o długoci 2 m; odchylenie to nie powinno przekracza 3 mm na długoci 2 m, - prawidłowoci przebiegu i wypełnienia spoin łat z dokładnoci do 1 mm, - gruboci warstwy kleju pod płytk, która nie powinna przekracza wartoci podanej przez producenta. Pozostałe badania kontrolne naley wykonywa w oparciu o wymagania ogólne, które zostały przedstawione w OST, stanowicej odrbne opracowanie Przedmiar i obmiar robót Zgodnie z zasadami przedstawionymi w OST, która stanowi odrbne opracowanie Odbiór robót Odbiór wykonanych terakot nastpuje po stwierdzeniu zgodnoci ich wykonania z zamówieniem, okrelonym przez dokumentacj projektow oraz STWiORB, a take dokumentacj powykonawcz wraz ze wszystkimi zatwierdzonymi w niej zmianami. Prawidłowo wykonania terakoty naley stwierdza na podstawie przeprowadzonych kontroli, o których mowa w punkcie 5.4. niniejszej SST. Jeeli badania i kontrole dadz wynik dodatni, to terakot mona uzna za wykonan prawidłowo. Gdy którekolwiek badanie lub kontrola zakoczy si wynikiem ujemnym, to cało robót albo ich fragment naley uzna za nie odpowiadajce wymogom. Wówczas jeli to moliwe naley poprawi wykładzin i przedstawi j do ponownego odbioru; jeli odchylenia od wymaga zagraaj bezpieczestwu uytkowania i trwałoci wykładziny powinna zosta obniona warto wykonanych prac; w przypadku gdy powyszych rozwiza nie mona zastosowa naley wykładzin usun i wykona ponownie w sposób prawidłowy. Na protokół odbioru wykonanej wykładziny ciennej powinny składa si nastpujce dokumenty: - oceny wyników bada, - wykaz wad i usterek ze wskazaniem moliwoci ich usunicia, 151

28 - stwierdzenie zgodnoci lub niezgodnoci wykonania prac wykładzinowych. Pozostałe czynnoci odbiorowe naley wykonywa w oparciu o wymagania ogólne, które zostały przedstawione w OST, stanowicej odrbne opracowanie Roboty tymczasowe i prace towarzyszce Zgodnie z zasadami przedstawionymi w OST, która stanowi odrbne opracowanie. 6. Kładzenie i wykładanie podłóg (kod wg CPV: ) 6.1. Wymagania dotyczce robót budowlanych W przedmiotowych obiektach naley wykona podłogi i posadzki z płytek ceramicznych, kamienia, gresu oraz wykładziny dywanowej, a take w postaci wylewki betonowej malowanej farb powierzchniow do betonu. Wytrzymało na ciskanie podkładów z tworzyw mineralnych powinna wynosi co najmniej 12 Mpa, a na zginanie nie mniej ni 3 Mpa. Podłoe pod wykonanie podłóg i warstw wykoczeniowych posadzek powinno by równe, trwałe, czyste i suche. W przypadku gdy rónice poziomu podłoa wynosz wicej ni 2 mm na 1 metrze biecym podłogi, koniecznej jest ich wyrównanie. Podłoe powinno posiada równie właciw wilgotno, która powinna wynosi dla podłoa betonowego 2%. W przypadku posadzek i podłóg wykonywanych na gruncie podłoe pod nie stanowi wir zagszczony o gruboci warstwy 30 cm. Na wykonanie warstwy naley stosowa wir bez zanieczyszcze organicznych i innych budowlanych oraz nie zamarznity. Zasypywanie dna wykopu pomidzy ławami wirem powinno zosta wykonane bezporednio po wykonaniu w nich przewidzianych robót. Przed rozpoczciem zasypywania naley oczyci dno wykopów z odpadków materiałów budowlanych lub jeli zachodzi taka potrzeba naley je odwodni. Do zasypywania wykopów fundamentowych naley uy materiału, zgodnego z wymaganiami okrelonymi w projekcie. Układanie i zagszczanie gruntu powinno by dokonywane warstwami o gruboci dostosowanej do 152

29 przyjtego sposobu zagszczania i wynoszcej nie wicej ni 25 cm, przy zastosowaniu ubijaków rcznych lub wibracyjnych. Kolejn warstw stanowi chudy beton klasy np. B10 o gruboci 10 cm. Wymagania dotyczce wykonania tej warstwy naley przyjmowa zgodnie z zaleceniami dotyczcymi betonowania konstrukcji opisanymi w tomie IV SST, który stanowi odrbne opracowanie. Na warstwie chudego betonu naley wykona warstw izolacji składajc si z dwóch warstw papy termozgrzewalnej według zasad opisanych w tomie IV SST, który stanowi odrbne opracowanie. Izolacj termiczn posadzek na gruncie stanowi styropian twardy o gruboci 10 cm, który naley układa tak, aby na stykach pomidzy płytami nie pozostawia szczelin wikszych ni 0,5 cm. Cał warstw styropianu naley szczelnie zabezpieczy przy pomocy folii PE. Właciw posadzk betonow stanowi ochronna wylewka betonowa o gruboci 4,0 cm (w pomieszczeniach garaowych 5,0 cm), zbrojona siatk stalow. Posadzki betonowe monolityczne naley wykonywa z zaprawy cementowej o stosunku cementu do piasku 1:3 lub z gotowych zapraw przygotowywanych fabrycznie. Masa gotowa do ułoenia powinna mie konsystencj wilgotn. Zapraw układa si midzy listwami kierunkowymi wysokoci równej gruboci podkładu, zagszczajc j rcznie lub w sposób mechaniczny z równoczesnym wyrównaniem i zatarciem pac drewnian. W przypadku zastosowania zbrojenia posadzki w postaci siatki stalowej najpierw naley ułoy warstw masy betonowej równej połowie gruboci podkładu, a po ułoeniu zbrojenia naley uzupełni mieszank do pełnej gruboci warstwy. Wytrzymało posadzek betonowych na ciskanie nie powinna by mniejsza ni 12 Mpa, a na zginanie nie mniejsza ni 2 Mpa. Pozostałe wymagania dotyczce wykonania tej warstwy naley przyjmowa zgodnie z zaleceniami dotyczcymi betonowania konstrukcji opisanymi w tomie IV SST, który stanowi odrbne opracowanie. W przypadku wykoczenia posadzek i podłóg płytkami ceramicznymi lub gresowymi naley wykona warstw podkładow w postaci wylewki samopoziomujcej o gruboci 0,5 cm. Warstw t naley wykona zgodnie z 153
