1 6 Jednostka projektowa: Inwestor: GMINA MIKOŁÓW ul. Rynek Mikołów Nazwa i adres obiektu: Budowa łączników drogowych ul. Bluszcza - Strzechy, ul. Strzechy - Długa, ul. Długa - Jodłowa w Mikołowie wraz z infrastrukturą towarzyszącą Stadium: PROJEKT WYKONAWCZY PRZEBUDOWA URZĄDZEŃ VATTENFALL BranŜa: ELEKTROENERGETYCZNA Projektował: mgr inŝ. Józef MOSZ upr 932/76 Data: GRUDZIEŃ 2009

2 Budowa łączników drogowych ul. Bluszcza - Strzechy - Długa - Jodłowa w Mikołowie P R Z E B U D O W A U R ZĄDZEŃ ELEKT R O E N E R G E T Y C Z N Y C H V A T T E N F A L L Spis treści C zęść o p i s o w a 1. Wstęp 1.1. Przedmiot projektu 1.2. Zleceniodawca, inwestor 1.3. Podstawa opracowania 1.4. Zakres rzeczowy 1.5. Uzgodnienia 1.6. Wykonawca robót 1.7. Harmonogram budowy 2. Stan istniejący. 3. Stan projektowany 3.1. Przebudowa linii napowietrznych nn wraz z przyłączami i z zestawieniem podstawowych materiałów Ochrona przeciwporaŝeniowa i przepięciowa Obliczenia i dobór elementów NLK. 4. Informacje o bezpieczeństwie i ochronie zdrowia 5. Uwagi końcowe Z a łącznik i - Decyzje o nadaniu uprawnień budowlanych wraz z potwierdzeniami przynaleŝności do OIIB i posiadaniu ubezpieczenia - Pismo Vattenfall Distribution Poland S.A.znak TUS/JCI/M/102/49/2009 z dnia r. - Pismo Vattenfall Distribution Poland S.A.znak VNSP/NTY/PJ/435/09 z dnia r. C zęść rysunk o w a 1 Orientacja Rys. 1 skala 1: Plan przebudowy sieci nn Rys. 2 skala 1:500 3 Schemat ideowy Rys. 3 szkic Biuro Projektów Komunalnych DROGSAN 1

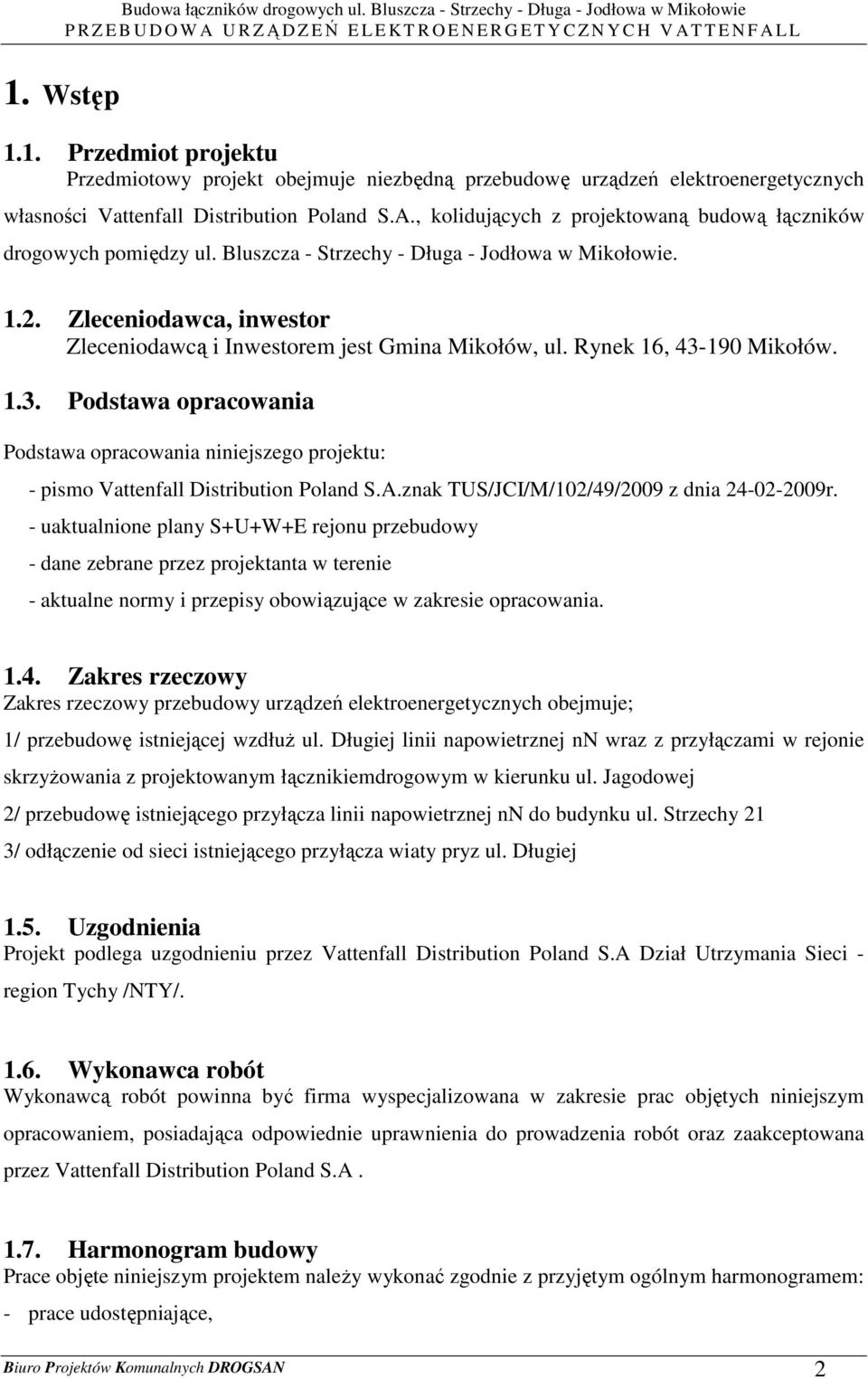

3 Budowa łączników drogowych ul. Bluszcza - Strzechy - Długa - Jodłowa w Mikołowie P R Z E B U D O W A U R ZĄDZEŃ ELEKT R O E N E R G E T Y C Z N Y C H V A T T E N F A L L 1. Wstęp 1.1. Przedmiot projektu Przedmiotowy projekt obejmuje niezbędną przebudowę urządzeń elektroenergetycznych własności Vattenfall Distribution Poland S.A., kolidujących z projektowaną budową łączników drogowych pomiędzy ul. Bluszcza - Strzechy - Długa - Jodłowa w Mikołowie Zleceniodawca, inwestor Zleceniodawcą i Inwestorem jest Gmina Mikołów, ul. Rynek 16, Mikołów Podstawa opracowania Podstawa opracowania niniejszego projektu: - pismo Vattenfall Distribution Poland S.A.znak TUS/JCI/M/102/49/2009 z dnia r. - uaktualnione plany S+U+W+E rejonu przebudowy - dane zebrane przez projektanta w terenie - aktualne normy i przepisy obowiązujące w zakresie opracowania Zakres rzeczowy Zakres rzeczowy przebudowy urządzeń elektroenergetycznych obejmuje; 1/ przebudowę istniejącej wzdłuŝ ul. Długiej linii napowietrznej nn wraz z przyłączami w rejonie skrzyŝowania z projektowanym łącznikiemdrogowym w kierunku ul. Jagodowej 2/ przebudowę istniejącego przyłącza linii napowietrznej nn do budynku ul. Strzechy 21 3/ odłączenie od sieci istniejącego przyłącza wiaty pryz ul. Długiej 1.5. Uzgodnienia Projekt podlega uzgodnieniu przez Vattenfall Distribution Poland S.A Dział Utrzymania Sieci - region Tychy /NTY/ Wykonawca robót Wykonawcą robót powinna być firma wyspecjalizowana w zakresie prac objętych niniejszym opracowaniem, posiadająca odpowiednie uprawnienia do prowadzenia robót oraz zaakceptowana przez Vattenfall Distribution Poland S.A Harmonogram budowy Prace objęte niniejszym projektem naleŝy wykonać zgodnie z przyjętym ogólnym harmonogramem: - prace udostępniające, Biuro Projektów Komunalnych DROGSAN 2

4 Budowa łączników drogowych ul. Bluszcza - Strzechy - Długa - Jodłowa w Mikołowie P R Z E B U D O W A U R ZĄDZEŃ ELEKT R O E N E R G E T Y C Z N Y C H V A T T E N F A L L - prace ziemne, - główne prace posadowieniowe, - prace geodezyjne powykonawcze, - prace instalatorskie, - prace wykończeniowe, - montaŝ osprzętu i urządzeń. Uwaga: Celem wyeliminowania przypadkowych uszkodzeń wykonanych juŝ robót przez kolejnego wykonawcę i uniknięcia kilkukrotnego wykonywania tych samych robót wykończeniowych, konieczna jest w trakcie wykonywania prac ścisła koordynacja międzybranŝowa. Głównym wykonawcą powinna być firma realizująca prace drogowe. Firma ta powinna równocześnie koordynować całość prac - współpracować na zasadzie podzlecenia z wykonawcą prac elektrycznych objętych opracowaniem. 2. Stan istniejący. Istniejące linie napowietrzne nn wykonana przewodami gołymi na słupach Ŝelbetowych wymagają przebudowy z uwagi na kolizje z projektowanymi łącznikami drogowymi pomiędzy ul. Jodłową i Długą oraz pomiędzy ul. Strzechy i Bluszcza. 3. Stan projektowany 3.1. Przebudowa linii napowietrznych nn wraz z przyłączami i z zestawieniem podstawowych materiałów. W związku z projektowaną budową łączników drogowych j.w. zachodzi konieczność przebudowy istniejących linii napowietrznych nn. Linia napowietrzna przy ul Długiej podlega przebudowie na długości 1 przęsła i zasilana jest z istniejącej stacji transformatorowej nr MO081 Mikołów "Długa". Linia napowietrzna przy ul Strzechy podlega przebudowie na ostatniego przęsła (przyłącza) i zasilana jest z istniejącej stacji transformatorowej nr MO096 Mikołów "Bluszcza". Nowe odcinki linii napowietrznych zaprojektowano z zastosowaniem przewodów izolowanych samonośnych na Ŝerdziach wirowanych typu E. Obliczenia, dobór osprzętu wykonano w oparciu katalog i tablice linii nn z przewodami izolowanymi samonośnymi ENEROLINIA Sp. z o.o. Poznań, ul. Kramarska 26, oraz katalog osprzętu ENSTO POL Sp. z o.o. Straszyn, ul. Starogardzka 5 ( redakcja 2, marzec 2004 ). Doboru słupów i osprzętu dokonano przyjmując: Biuro Projektów Komunalnych DROGSAN 3

5 Budowa łączników drogowych ul. Bluszcza - Strzechy - Długa - Jodłowa w Mikołowie P R Z E B U D O W A U R ZĄDZEŃ ELEKT R O E N E R G E T Y C Z N Y C H V A T T E N F A L L - strefę wiatrową WI - strefę sadziową SI - grunt słaby Typy poszczególnych słupów oraz ich lokalizację opisano i pokazano na planie sytuacyjnym rys.1. Przy posadowieniu słupów naleŝy zastosować ustoje dla gruntu słabego podane w pkt.3.3 "Obliczenia i dobór elementów NLK". Projektowane odcinki linii napowietrznych i przyłączy naleŝy wykonać przewodmi typu AsXSn o profilach podanych na planie rys. 1. Wszystkie istniejące w dniu przebudowy sieci przyłącza napowietrzne, przebudować na nowe słupy. Przy realizacji prac objętych niniejszym projektem przedstawiciel Vattenfall Distribution Poland S.A określi rodzaj poszczególnych przyłączy według aktualnych na dzień realizacji projektu umów przyłączeniowych poszczególnych odbiorców. Na dodatkowym projektowanym słupie przy ul. Długiej, na wysięgniku W-O/1 zabudować nową oprawę oświetleniową typu SGP 340 II PC SP42/60, wykonaną w II klasie ochronności z lampą SON-T 100W, zabezpieczoną wkładką Wt 400V, 6A, E-14 w osłonie bezpiecznikowej SV Projektowane odcinki linii napowietrznych wykonać zgodnie z normą PN-E-05100;1998 i SEP-E P o s z c z e g ó l n e f a z y n a p r o j e k t o w a n y m o d c i n k u l i n i i n a l eŝ y o b c iąŝyć o d b i o r a m i r ó w n o m i e r n i e. D l a d o k o n a n i a d o k ł a d n e j l o k a l i z a c j i i s t n i e jących u r ządzeń p o d z i e m n y c h n a l eŝy w y k o n ać p r z e k o p y k o n t r o l n e. P r a c e z i e m n e n a l eŝ y w y k o n ać ręcznie p o d n a d z o r e m i n s t y t u c j i p o s i a d a jących s w o j e c iągi i n s t a l a c y j n e w m i e j s c a c h z b l iŝeń i p r z y p r z e s t r z e g a n i u i c h d o d a t k o w y c h z a l e c eń. Zestawienie podstawowych materiałów z demontaŝu odcinków linii napowietrznych nn.: Lp. Nazwa materiału Jednostka Ilość 1 Prefabrykowana Ŝerdź Ŝelbetowa śn-10 ze zdemontowanego słupa szt 2 bliźniaczego 2 Prefabrykowana Ŝerdź Ŝelbetowa śn-10 ze zdemontowanego słupa szt 1 pojedynczego 4 Konstrukcje stalowe głowicy słupa bliźniaczego kg 15 5 Konstrukcje stalowe słupa przelotowego kg 3 6 Przewód aluminiowy goły Al 70 mm2 ( 4 x 15 mb ) kg 16 6 Przewód aluminiowy goły Al 50 mm2 ( 4 x 40 mb ) kg 31 7 Przewód aluminiowy goły Al 25 mm2 ( 2x(40+15) mb ) kg 10 Zestawienie podstawowych materiałów do budowy odcinków linii napowietrznych nn.: Lp. Nazwa materiału Jednostka Ilość 1 Strunobetonowa Ŝerdź wirowana typu E-10,5/12 szt 3 Biuro Projektów Komunalnych DROGSAN 4

6 Budowa łączników drogowych ul. Bluszcza - Strzechy - Długa - Jodłowa w Mikołowie P R Z E B U D O W A U R ZĄDZEŃ ELEKT R O E N E R G E T Y C Z N Y C H V A T T E N F A L L 2 Ustój w otworze wierconym dla gruntu słabego z betonu B15 i płyty stopowej kpl. 2 0,3x0,3 m typu UB2 3 Ustój płytowy dla gruntu słabego z płyty ustojowej U-130 i płyty stopowej kpl. 1 0,3x0,3 m typu UP7 4 Hak wieszakowy SOT 21 szt 4 5 Hak nakrętkowy PD 2.3 szt 4 6 Hak płytowy SOT 28.2 szt 2 7 Uchwyt odciagowy SO szt 4 8 Uchwyt dystansowy SO 79.6 szt 1 9 Osłonka końca przewodu Pk szt 4 10 Zacisk odgałęźny przebijający izolację typu SL 9.21 szt Taśma stalowa z klamerkami COT 37 + COT 36 kpl 8 12 Opaska PER 15 szt 8 13 Przewód goły L16 mm 2 m Uchwyt dwumetalowy szt 2 15 Przewód izolowany samonośny nn. typu AsXSn 4 x x 25 mm 2 mb Przewód izolowany samonośny nn. typu AsXSn 4 x x 25 mm 2 mb Przewód izolowany samonośny nn typu AsXSn 4 x 25 mm 2 mb Przewód DYd 2,5 mm 2 mb 5 19 Wysięgnik W-0/1 szt 1 20 Konstrukcja mocująca wysięgnik KW-1 szt 2 21 Obejmka OB-34a szt 2 22 Zacisk odgałęźny z osłoną bezpiecznikową SV szt 1 23 Wkładka topikowa Wt 400V, 6A, E-14 szt 1 24 Zacisk tulejowy ZUP-5 szt 1 25 Oprawa oświetleniowa SPG 340 II PC SP 42/60 kpl 1 26 Lampa SON-T, 100W szt 1 27 Śruby, nakrętki, podkładki w/g potrzeb 3.2. Ochrona przeciwporaŝeniowa i przepięciowa. Na przebudowywanych odcinkach linii napowietrznych nn nie występują ograniczniki przepięć. W związku z tym, Ŝe przebudowy nie powodują zmian w istniejącej konfiguracji przebudowywanych linii napowietrznych nn, zakres i sposób ochrony przeciwprzepięciowej pozostaje bez zmian. Jako system ochrony od poraŝeń w przebudowywanych sieciach stosowane jest samoczynne wyłączenie zasilania w układzie sieciowym TN-C. Zaciski PEN oraz wszystkie dostępne części przewodzące słupów i opraw oświetleniowych, niebędące normalnie pod napięciem winny być uziemione. Całość instalacji naleŝy wykonać zgodnie z obowiązującymi przepisami ochrony przeciwporaŝeniowej. Po wykonaniu instalacji skuteczność ochrony naleŝy sprawdzić pomiarem Obliczenia i dobór elementów NLK. Z uwagi na to, Ŝe realizacja niniejszego projektu: - nie zmienia ilości, wielkości, charakteru i miejsca przyłączenia odbiorów - nie zmienia wielkości i charakterystyk istniejących zabezpieczeń nadprądowych Biuro Projektów Komunalnych DROGSAN 5

7 Budowa łączników drogowych ul. Bluszcza - Strzechy - Długa - Jodłowa w Mikołowie P R Z E B U D O W A U R ZĄDZEŃ ELEKT R O E N E R G E T Y C Z N Y C H V A T T E N F A L L - nie wydłuŝa długości linii zasilających odbiory - nie zmienia przekroju linii zasilających o b l i c z eń s p a d k ó w n a p ięć i s k u t e c z n ości o c h r o n y p r z e c i w p o r aŝeniowej na projektowanym odcinku sieci n i e w yk o n yw a n o. Jako system ochrony od poraŝeń w instalacji odbiorczej stosowane jest samoczynne wyłączenie zasilania w układzie sieciowym TN-C. Dobór elementów napowietrznych linii kablowych: Do projektu i obliczeń przyjęto następujące dane: - NLK jako linia jednoorowa z zastosowaniem przewodów izolowanych samonośnych: - przewody typu AsXSn 4 x x 25 mm 2 i AsXSn 4 x x 25 mm 2 - typu AsXSn 4 x 25 mm 2 dla przyłączy - maksymalne rozpiętości przęseł w sekcji 42,0 m (Strzechy), 34 m (Długa) - maksymalna długość przyłącza 16 m - strefa wiatrowa W1. - strefa sadziowa S1. - dla przyłączy i przebudowywanych sekcji linii napowietrznych, napręŝenie zmniejszone 15 MPa dla przewodu 4x95+2x25 naciąg 570 dan, dla przewodu 4 x 70+2x25 mm 2 naciąg 420 dan i dla przewodu 4x24 naciąg 150 dan Obliczenia, dobór osprzętu wykonano w oparciu katalog i tablice linii nn z przewodami izolowanymi samonośnymi ENEROLINIA Sp. z o.o. Poznań, ul. Kramarska 26, oraz katalog osprzętu ENSTO POL Sp. z o.o. Straszyn, ul. Starogardzka 5 ( redakcja 2, marzec 2004 ). a/ dla słupów odporowych ( przy ul. Długiej ): ObciąŜenie słupa odporowego: uw 2 u 2 z P = P + P gdy: dla 1 linii N p = 570daN Pu = 2/3 Np = 380daN Pz = Ps + Pp +Po Pp = Wp x a max = 2 x 1,15daN/m x 34,0 m = 78,2 dan Ps = 60,0 dan Po = 22,0 dan czyli Pz = 78,2 + 60, = 160,2 dan Biuro Projektów Komunalnych DROGSAN 6

8 Budowa łączników drogowych ul. Bluszcza - Strzechy - Długa - Jodłowa w Mikołowie P R Z E B U D O W A U R ZĄDZEŃ ELEKT R O E N E R G E T Y C Z N Y C H V A T T E N F A L L gdzie: Np naciąg przewodu Ps obciąŝenie wiatrem słupa Pp obciąŝenie wiatrem przewodów Po obciąŝenie wiatrem oprawy ObciąŜenie słupa wynosi 2 2 P uw = = 412, 3daN czyli jest < od dopuszczalnego obciąŝenia - dobranego słupa odporowego typu O5-10,5 z Ŝerdzi E- 10,5/12, z ustojem UB2- wynoszącego 1200 dan. Dobór osprzętu dla słupa odporowego: ObciąŜenie poziome haka i uchwytu odciągowego dla linii z przewodem AsXSn 4 x x 25: Fx = N p = 570daN Dobrano: - hak wieszakowy typu SOT 21 o Fy = 2,9 kn i Fx = 9,1 kn - hak nakrętkowy typu PD3.3 o Fy = 3,9 kn i Fx = 9,7 kn - uchwyt odciągowy SO o Fx = 20,0 kn - zaciski odgałęźne SL 9.21 d/ dla słupa krańcowego ( przy ul. Strzechy ): ObciąŜenie słupa krtańcowego: uw 2 u 2 z P = P + P gdy: dla 1 linii N p = 420daN gdzie: Pu =Np = 420,0daN Pz = Ps + Po Ps = 60,0 dan Po = 22,0 dan czyli Pz = 60, = 82,0daN Np naciąg przewodu Ps obciąŝenie wiatrem słupa Po obciąŝenie wiatrem oprawy Biuro Projektów Komunalnych DROGSAN 7

9 Budowa łączników drogowych ul. Bluszcza - Strzechy - Długa - Jodłowa w Mikołowie P R Z E B U D O W A U R ZĄDZEŃ ELEKT R O E N E R G E T Y C Z N Y C H V A T T E N F A L L ObciąŜenie słupa wynosi 2 2 P uw = = 428, 0daN czyli jest < od dopuszczalnego obciąŝenia - dobranego słupa krańcowego typu K4-10,5 z Ŝerdzi E- 10,5/12, z ustojem UP17- wynoszącego 1200 dan. Dobór osprzętu dla słupa krańcowego: ObciąŜenie poziome haka i uchwytu odciągowego dla linii z przewodem AsXSn 4 x x 25: Fx = N p = 420daN Dobrano: - hak wieszakowy typu SOT 21 o Fy = 2,9 kn i Fx = 9,1 kn - uchwyt odciągowy SO o Fx = 20,0 kn - uchwyt dystansowy SO Informacje o bezpieczeństwie i ochronie zdrowia Całość inwestycji naleŝy prowadzić w oparciu o Plan bezpieczeństwa i ochrony zdrowia zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r., dokumentacją projektową oraz poniŝszymi uwagami: a / z a k r e s r o b ó t przebudowa odcinków istniejących linii napowietrznych nn z przewodami gołymi na linię na Ŝerdziach wirowanych z przewodami izolowanymi, samonośnymi, b / w y k a z i s t n i e jący c h o b i e k t ó w b u d o w l a n y c h telekomunikacyjne linie kablowe, linie napowietrzne niskiego napięcia, sieć gazowa, c / w y k a z e l e m e n t ó w z a g o s p o d a r o w a n i a d z i a ł k i s t a n o w iąc y c h z a g r oŝenia d l a z d r o w i a l u d z i linie napowietrzne niskiego napięcia. Wszelkie prace związane z przebudową linii naleŝy wykonywać przy wyłączonym napięciu. Linie napowietrzne naleŝy dodatkowo uziemnić. Roboty wykonywać na podstawie pisemnego polecenia, d / o p i s z a g r oŝ eń m o gą c yc h w ys tą p ić p o d c z a s r e a l i z a c j i r o b ó t b u d o w l a n yc h skrzyŝowania i zbliŝenia do istniejących i projektowanych linii napowietrznych i kablowych niskiego napięcia, zbliŝenia do sieci gazowej. Wykonywanie robót ujętych w projekcie naleŝy prowadzić zgodnie z załączonymi uzgodnieniami oraz opracowanym harmonogramem robót, uzgodnionym z Vattenfall Distribution Poland S.A Dział Utrzymania Sieci e / o p i s środków technicznyc h i o r g a n i z a c yj n yc h w yk o n y w a n i a p r a c : - lokalizację posadowienia słupów naleŝy zlecić uprawnionemu geodecie przed rozpoczęciem robót, - roboty w pobliŝu czynnych urządzeń elektroenergetycznych powinny być wykonywane przy wyłączonych, odłączonych i uziemionych urządzeniach. Wyłączenie urządzeń naleŝy zgłosić Biuro Projektów Komunalnych DROGSAN 8

10 Budowa łączników drogowych ul. Bluszcza - Strzechy - Długa - Jodłowa w Mikołowie P R Z E B U D O W A U R ZĄDZEŃ ELEKT R O E N E R G E T Y C Z N Y C H V A T T E N F A L L w Vattenfall Distribution Poland S.A Dział Utrzymania Sieci w terminie 14 dni przed rozpoczęciem robót, - po zakończeniu robót naleŝy wykonać inwentaryzację geodezyjną wybudowanych urządzeń elektroenergetycznych i sporządzić dokumentację powykonawczą, f / w ł aściwości z a s t o s o w a n yc h m a t e r i a ł ó w : - materiały uŝyte do wykonywania inwestycji powinny posiadać certyfikat na znak bezpieczeństwa, atesty dopuszczające do stosowania oraz deklarację zgodności - wszystkie linie niskiego napięcia ( napowietrzne i ziemne ) mogą być dopuszczone do eksploatacji po wykonaniu z wynikiem pozytywnym: pomiaru stanu izolacji, rezystancji uziemienia oraz prób napięciowych. 5. Uwagi końcowe Prace związane z realizacją niniejszej dokumentacji naleŝy zlecić firmie posiadającej wymagane uprawnienia i dopuszczenia Dla ww. robót Kierownik budowy jest zobowiązany przed rozpoczęciem budowy sporządzić lub zapewnić sporządzenie, planu Bezpieczeństwa i Ochrony Zdrowia, uwzględniającego specyfikę obiektu budowlanego i warunki prowadzenia robót budowlanych. Wszelkie prace w pobliŝu urządzeń elektroenergetycznych naleŝy wykonać zgodnie z obowiązującymi przepisami, a w szczególności z normą N SEP-E-004. Wszelkie uszkodzenia wynikłe z niewłaściwego prowadzenia robót będą usuwane na koszt Wykonawcy. Wykonawca winien: Przed przystąpieniem do robót ziemnych Wykonawca w imieniu Inwestora wystąpić z minimum 14 dniowym wyprzedzeniem do Vattenfall Distribution Poland S.A Dział Utrzymania Sieci, o odpłatny nadzór przy robotach prowadzonych w rejonie istniejących i projektowanych urządzeń elektroenergetycznych, oraz wystąpić i uzgodnienie przygotowanego harmonogramu wyłączeń o zatwierdzenie Oznakować miejsce prowadzenia robót zgodnie z. projektem organizacji ruchu Utrzymywać naleŝyty stan oznakowania Po wykonaniu robót zdemontować oznakowanie czasowe W razie potrzeby przywrócić oznakowanie pierwotne. Biuro Projektów Komunalnych DROGSAN 9
