Przedmiar robót 27/2009

Transkrypt

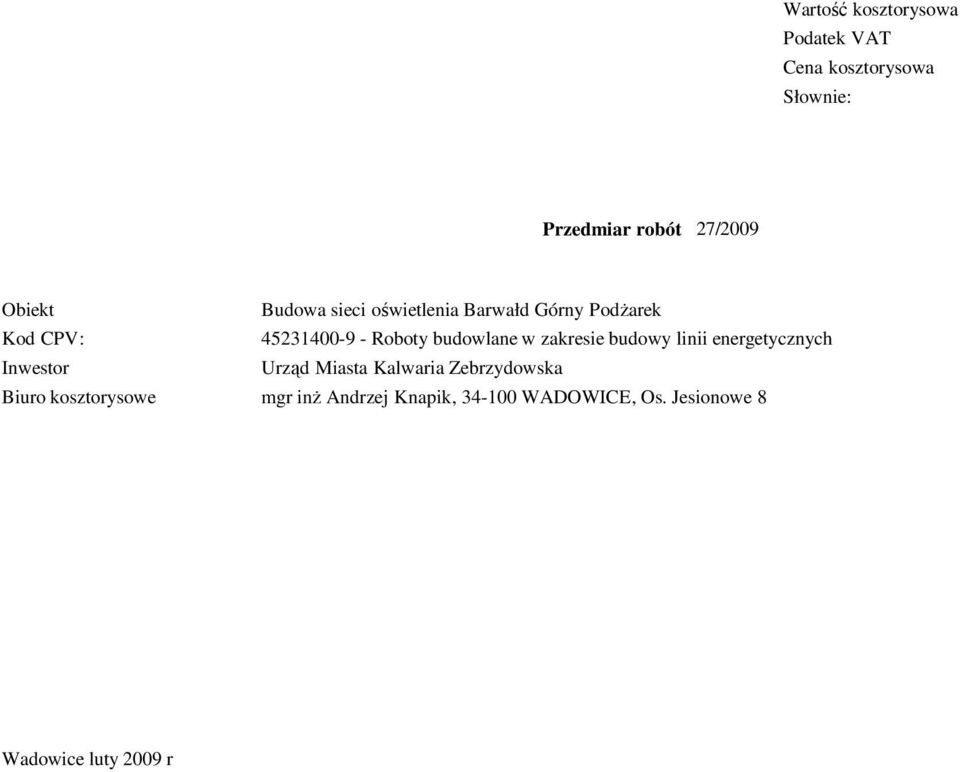

1 Wartość kosztorysowa Podatek VAT Cena kosztorysowa Słownie: Przedmiar robót 27/2009 Obiekt Kod CPV: Roboty budowlane w zakresie budowy linii energetycznych Inwestor Urząd Miasta Kalwaria Zebrzydowska Biuro kosztorysowe mgr inŝ Andrzej Knapik, WADOWICE, Os. Jesionowe 8 Wadowice luty 2009 r

2 Przedmiar robót Nr Podstawa Opis robót Jm Ilość KNR / /01 KNR / / / / / / / /02 KNR / /01 KNR /01 Kalkul. indywidualna Kalkul. indywidualna 1.Rozbudowa linii oświetlania MontaŜ dodatkowego obwodu NN dla stacji STSa-20/250 kpl 1 Przygotowanie mieszanki betonu w warunkach prymitywnych marki B-7,5 m3 4,5 Wytyczenie (odtworzenie) trasy linii w terenie przejrzystym km 0,8 MontaŜ i stawianie słupa pojedynczego o długości do 10,5m z Ŝerdzi wirowanych linii napowietrznej NN słup 15 MontaŜ przewodów izolowanych AsXS 2x25 mm2 linii napowietrznej NN km 0,804 MontaŜ haka wieszakowego z uchwytem dla słupów linii napowietrznej NN szt 23 MontaŜ ogranicznika przepięć linii napowietrznej NN szt 4 MontaŜ wysięgników rurowych o masie do 15kg mocowanych na słupie szt 12 MontaŜ przewodów do opraw oświetleniowych wciąganych w słupy, rury osłonowe i wysięgniki przy wysokości latarni do 12m kpl 12 MontaŜ opraw oświetlenia zewnętrznego na wysięgniku szt 12 Mechaniczne pogrąŝanie uziomów prętowych w gruncie kat. III m 13,5 MontaŜ uziomów lub przewodów uziemiających w gruncie kategorii I-II m 45 MontaŜ bezpieczników z kosza podnośnika samochodowego kpl Opłaty dodatkowe Inwentaryzacja geodezyjna powykonawcza mb 400 Wyłaczenie linii i dopuszczenie do prac szt 4

3 Zestawienie robocizny 1 Elektromonterzy gr.iii r-g 56,639 2 Elektromonterzy gr.iv r-g 10,931 3 Geodeci r-g 36,000 4 Robotnicy r-g 281,903 Razem 385,473

4 Zestawienie materiałów 1 Bednarka ocynkowana m 46,800 2 Beton zwykły B-7,5 m3 4,500 3 Cement portlandzki CEM II 32,5 t 1,395 4 Farba olejna przeciwrdzewna dm3 0,040 5 Głowica GALMAR szt 9,000 6 Grot GALMAR szt 9,000 7 Hak wieszakowy BELOS M16x255 NK szt 23,000 8 Lampy sodowe WLS 150 W szt 12,000 9 MieszankaŜwirowo-piaskowa m3 5, Ogranicznik przepięć BOP/R 0,5/5 ka Bezpol szt 4, Oprawy sodowe OUSc 150 W szt 12, Osłona bezpiecznikowa SV szt 12, Płyta stopowa 0,3x0,3x0,1m szt 9, Pręt uziemiajacy GALMAR szt 9, Przewód Al samonośny AsXS-0,6/1kV 2x 25mm2 m 836, Przewód wielodrutowy Al m 4, Przewód YDY 3x1,5mm2 m 36, Słupki drewniane iglaste m3 0, Śruby z nakrętkami i podkładkami kg 0, Uchwyt krzyŝowy GALMAR bednarka Zn/ drut Cu szt 9, Uchwyt naroŝny SO ENSTO szt 10, Uchwyt przelotowy SO ENSTO szt 9, Uchwyt UW II szt 8, Uchwyty końcowe SO szt 10, Wkładki bezpiecznikowe WTS 10 szt 12, Wkładki gumowe typ PK szt 9, Woda m3 1, Wysięgnik WO II szt 4, Wysięgniki rurowe Wo-4 Bezpol szt 8, Zaciski odgałęźne SLIP 22.1 szt 40, śerdź strunobetonowa wirowana E 10,5/2,5 szt 6, śerdź strunobetonowa wirowana E-10,5/4,3 szt 9,000 Razem Materiały pomocnicze Razem

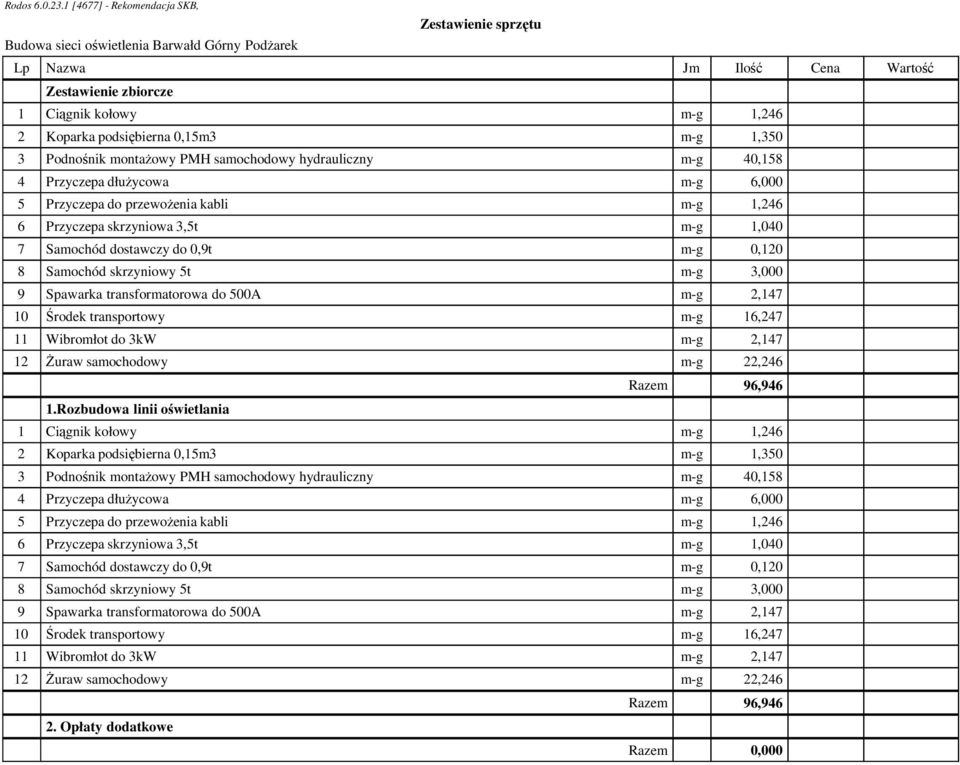

5 Zestawienie sprzętu Zestawienie zbiorcze 1 Ciągnik kołowy m-g 1,246 2 Koparka podsiębierna 0,15m3 m-g 1,350 3 Podnośnik montaŝowy PMH samochodowy hydrauliczny m-g 40,158 4 Przyczepa dłuŝycowa m-g 6,000 5 Przyczepa do przewoŝenia kabli m-g 1,246 6 Przyczepa skrzyniowa 3,5t m-g 1,040 7 Samochód dostawczy do 0,9t m-g 0,120 8 Samochód skrzyniowy 5t m-g 3,000 9 Spawarka transformatorowa do 500A m-g 2, Środek transportowy m-g 16, Wibromłot do 3kW m-g 2, śuraw samochodowy m-g 22,246 Razem 96,946 1.Rozbudowa linii oświetlania 1 Ciągnik kołowy m-g 1,246 2 Koparka podsiębierna 0,15m3 m-g 1,350 3 Podnośnik montaŝowy PMH samochodowy hydrauliczny m-g 40,158 4 Przyczepa dłuŝycowa m-g 6,000 5 Przyczepa do przewoŝenia kabli m-g 1,246 6 Przyczepa skrzyniowa 3,5t m-g 1,040 7 Samochód dostawczy do 0,9t m-g 0,120 8 Samochód skrzyniowy 5t m-g 3,000 9 Spawarka transformatorowa do 500A m-g 2, Środek transportowy m-g 16, Wibromłot do 3kW m-g 2, śuraw samochodowy m-g 22,246 Razem 96, Opłaty dodatkowe Razem 0,000
