Przedmiar robót. Rozbudowa oświetlenia drogowego

Transkrypt

1 Przedmiar robót Rozbudowa oświetlenia drogowego Data: Budowa: Podwieszenie przewou oświetleniowego z montażem oraw Lokalizacja: st. tr Przeorsk 2 sł. 27 Zamawiający: Gmina Tomaszów Lubelski ul.29-listopada Tomaszów Lubelski Sprawdzający:... Zamawiający: Wykonawca:......

2 strona nr: 2 Przedmiar robót Opis pozycji J.m. Norma Ilość Cena Wartość podstawy nakładów wyliczenie ilości robót R M S Rozbudowa oświetlenia drogowego 1 Instalacja opraw oświetleniowych na istniejących słupach linii NN 1 KNNR 5/1002/1 Montaż wysięgników rurowych i przewieszek z lin stalowych, na słupie, wysięgnik do 15 kg Robocizna r-g 0,72 1,44000 Wysięgnik rurowy 1-ramienny 1.0 m szt 1 2,00000 Uchwyt do wysięgnika na słup wirowany na taśmę W1051 4,00000 Taśma stalowa COT 37 m 1,6 3,20000 Klamerka COT 36 szt 1 2,00000 Środek transportowy (1) m-g 0,06 0,12000 Podnośnik montażowy PHM samochodowy (2) m-g 0,37 0, KNNR 5/1004/2 Montaż opraw oświetlenia zewnętrznego, na wysięgniku Robocizna r-g 0,72 1,44000 Oprawa oswietleniowa sodowa 150W szt 1 2,00000 Lampa sodowa wysokopreżna SON T PIA Plus 150 szt 1 2,00000 Środek transportowy (1) m-g 0,06 0,12000 Podnośnik montażowy PHM samochodowy (2) m-g 0,41 0, KNNR 5/1003/1 (1) Montaż przewodów do opraw oświetleniowych, wciąganych w słupy, rury osłonowe i wysięgniki, wysokość latarń do 4 m, bez wysięgnika, przewody 1-żyłowe 2 kpl Robocizna r-g 0,46 0,92000 Przewód DY2,5mm2 m 3 6, KNNR 5/902/6 Montaż konstrukcji stalowych i osprzętu linii napowietrznej nn, bezpiecznik, po wejściu na słup Robocizna r-g 0,988 1,97600 Oprawa bezp. SV szt 1,02 2,04000 Wkładka bezpiecznikowa topikowa Bi-Wts 660V, 6A szt 1 2,00000 Zacisk odgałęźny SLIP ,00000 Środek transportowy (1) m-g 0,01 0, Podwieszenie przewodu zasilającego 5 KNNR 5/905/1 Montaż przewodów izolowanych linii napowietrznej NN typu AsXSn lub podobnych, przewód 2x25 mm2 0,169 km Robocizna r-g ,42100 Przewód AsXSn 0,6/1kV RMC 2x25 mm2 m ,76000 Uchwyt SO 79.6 szt 5, ,00000 Taśma stalowa COT 37 m 0,8 0,13520 Klamerka COT 36 szt 5, ,00000 Osłonka gumowa PK szt 11, ,00000 Środek transportowy (1) m-g 0,17 0,02873 Przyczepa do przewożenia kabli do 4 t m-g 1,55 0,26195 Ciągnik kołowy (1) m-g 1,55 0,26195 Żuraw samochodowy (1) m-g 1,55 0,26195 Podnośnik montażowy PHM samochodowy (2) m-g 19,5 3, KNNR 5/903/4 (1) Montaż i stawianie słupów linii napowietrznej NN z żerdzi wirowanych, hak wieszakowy z uchwytem, SOT klasa 2 Fi 16 5 szt Robocizna r-g 0,41 2,05000 Haki wieszakowe SOT29 szt 1 5,00000 Uchwyty przelotowe SO 270 szt 0,6 3,00000 Uchwyt końcowy SO S szt 0,4 2,00000 Taśma stalowa COT 37 m 1,6 8,00000 Klamerka COT 36 10,00000 Środek transportowy (1) m-g 0,01 0,05000

3 strona nr: 3 Opis pozycji J.m. Norma Ilość Cena Wartość podstawy nakładów wyliczenie ilości robót R M S 7 KNR 510/904/1 Montaż mostków, rozłącznych, przewód do 70 mm2 Robocizna (R= 0,955) r-g 0,68 1,29880 Zacisk SL szt 1,02 2,04000 Materiały inne (Materiały) % 2 Podnośnik montażowy PHM samochodowy (2) m-g 0,3 0, KNNR 5/906/3 Montaż ogranicznika przepięć 1 szt Robocizna r-g 0,99 0,99000 Ogranicznik ABB Lovos -5/ SL ,00000 Przewód LgY161x70 mm2 m 1 1,00000 Zacisk odgałęźny SLIP szt 1,02 1,02000 Końcowka Cu16 2,00000 śruba M10-25 Pp+Ps+N szt 1 1,00000 Środek transportowy (1) m-g 0,01 0,01000 Podnośnik montażowy PHM samochodowy (2) m-g 0,17 0,17000

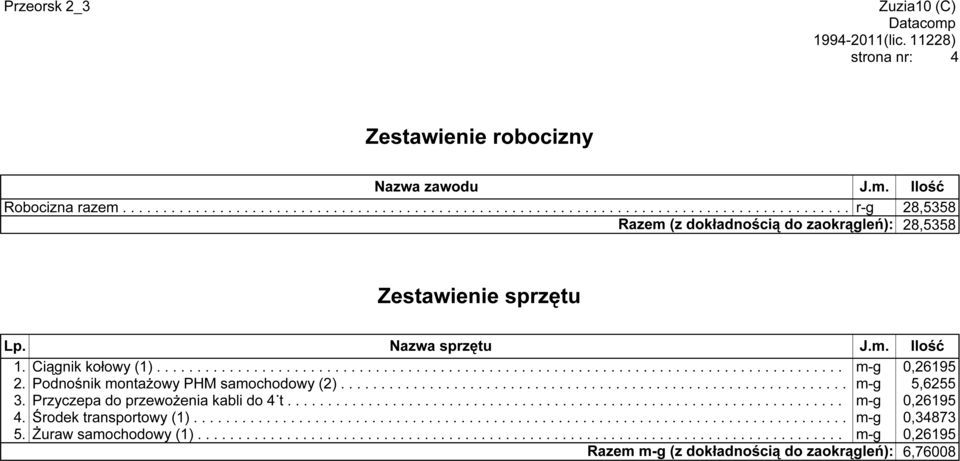

4 strona nr: 4 Zestawienie robocizny Nazwa zawodu J.m. Ilość Robocizna razem r-g 28, Razem (z dokładnością do zaokrągleń): 28,5358 Zestawienie sprzętu Lp. Nazwa sprzętu J.m. Ilość 1. Ciągnik kołowy (1) Podnośnik montażowy PHM..... samochodowy... (2) Przyczepa do... przewożenia kabli.... do.. 4 t Środek transportowy (1) Żuraw..... samochodowy (1) m-g 0,26195 m-g 5,6255 m-g 0,26195 m-g 0,34873 m-g 0, Razem m-g (z dokładnością do zaokrągleń): 6,76008

5 strona nr: 5 Zestawienie materiałów Lp. Nazwa materiału J.m. Ilość 1. Haki wieszakowe SOT Klamerka COT Końcowka Cu Lampa sodowa wysokopreżna SON. T PIA Plus Ogranicznik ABB.... Lovos / SL Oprawa bezp SV Oprawa oswietleniowa sodowa W Osłonka gumowa PK Przewód AsXSn ,6/1kV RMC.... 2x25 mm Przewód DY2,5mm Przewód LgY161x70 mm śruba..... M Pp+Ps+N Taśma stalowa COT Uchwyt do.. wysięgnika na.. słup.... wirowany na taśmę W Uchwyt końcowy SO S Uchwyt SO Uchwyty przelotowe SO Wkładka bezpiecznikowa topikowa Bi-Wts V, 6A Wysięgnik rurowy ramienny m Zacisk..... odgałęźny SLIP Zacisk..... SL szt 5 szt 13 szt 1,04 m 175,76 m 6 m 1 szt 1 m 11,3352 szt 4 szt 1 szt 3 szt 5,02,

6 strona nr: 6 Tabela elementów scalonych Nazwa elementu Wartość z narzutami 1 Instalacja opraw oświetleniowych na istniejących słupach linii NN 2 Podwieszenie przewodu zasilającego
