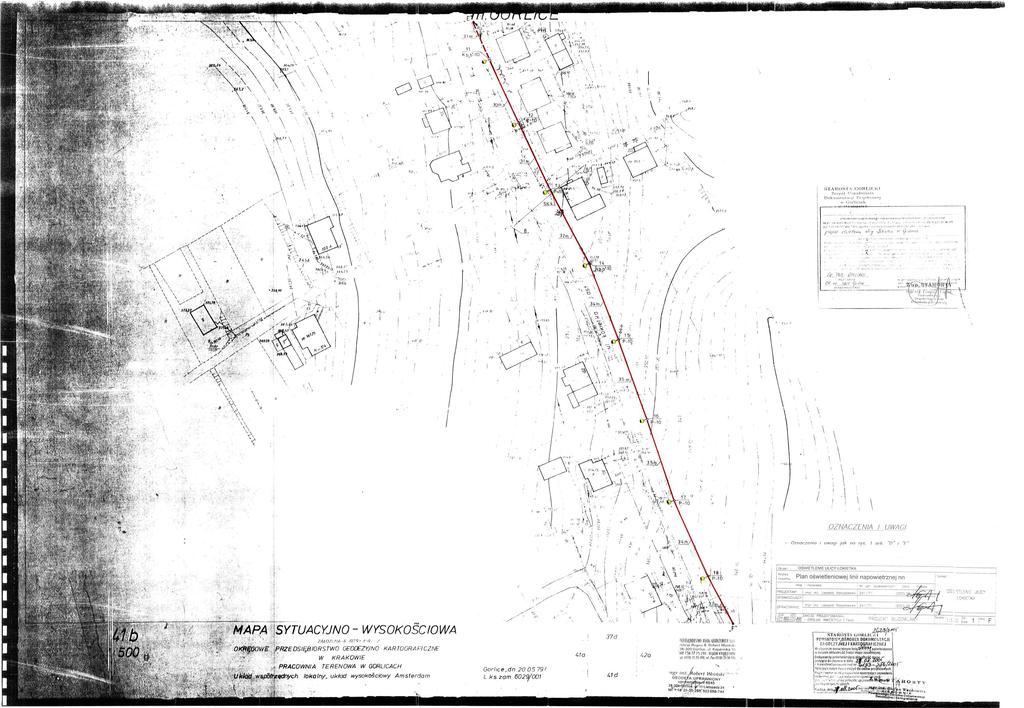

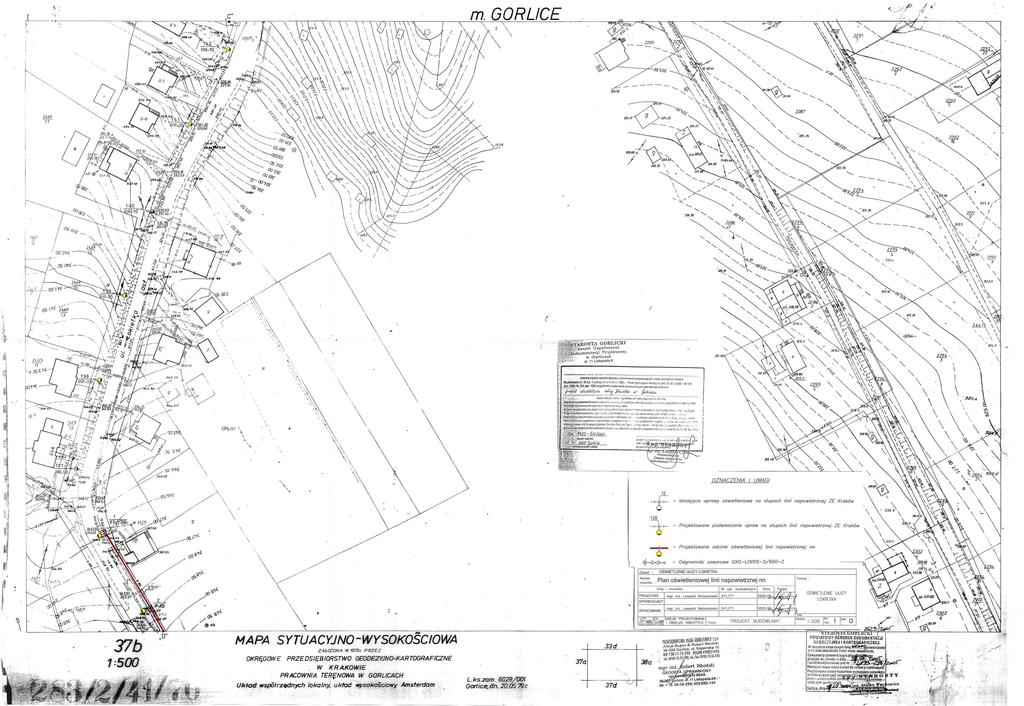

5 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka Zawartość opracowania I. WSTĘP II. OPIS TECHNICZNY III. OBLICZENIA TECHNICZNE IV. WYKAZ MATERIAŁÓW V. ZESTAWIENIE MONTAŻOWE LINII OŚWIETLENIOWEJ I ELEKTROENERGETYCZNEJ VI. WYKAZ MATERIAŁÓW Z DEMONTAŻU VII. RYSUNKI Rys. nr 1 - (Ark. A-K) - Plan elektroenergetycznej linii napowietrznej oświetlenia ul. Łokietka Rys. nr 2 - Schemat zasilania oświetlenia ul. Łokietka Rys. nr 3 - Szczegóły skrzyżowań linii oświetleniowej EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

6 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka I. WSTĘP 1. Zakres opracowania Opracowanie obejmuje projekt oświetlenia ul. Łokietka w Gorlicach wraz z układami pomiarowymi. Etap 1 - Podwieszanie opraw na istniejących słupach elektroenergetycznych linii napowietrznych ZE Kraków wyprowadzonych ze stacji transformatorowych MLECZARNIA i ŁOKIETKA Etap 2 - Budowa oświetleniowej linii napowietrznej wyprowadzonej ze stacji transformatorowej ŁOKIETKA i podwieszanie opraw na istniejącym obwodzie oświetleniowym. Etap 3 - Budowa oświetleniowej linii napowietrznej wyprowadzonej ze stacji transformatorowej WĘGIERSKA Podstawa opracowania zlecenie inwestora umowa z firmą EKOSAN ZPiOI warunki przyłączenia wydane przez RD Nowy Sącz Posterunek Gorlice. mapa zasadnicza w skali 1:500 wizja lokalna w terenie 3. Normy przepisy i opracowania związane Aktualnie obowiązujące normy PN-.../E-/..., PN-IEC... i SEP Przepisy Budowy Urządzeń Elektrycznych Aktualnie obowiązujące i zatwierdzone do stosowania projekty i opracowania typowe Katalogi aparatury i urządzeń elektrycznych 4. Dokumenty prawne, uzgodnienia warunki przyłączenia pismo RD Nowy Sącz Posterunek Gorlice o pismo ZEK/RD8_WP/3068/692/05 z dn o pismo ZEK/RD8_WP/3065/691/05 z dn o pismo ZEK/RD8_WP/3056/690/05 z dn protokół uzgadniania ZUDP znak: /2005 z dnia opinia Starostwa Powiatowego ZUDP pismo GN /2005 z dn pieczęć uzgadniająca ZUDP rys. 1. decyzja nr 37/05 o ustaleniu lokalizacji inwestycji celu publicznego pismo PN 7331/168/05 z dn decyzja nr PN.7331/171/05 o ustaleniu warunków zabudowy inwestycji oświetlenia ulicy Łokietka z dnia uzgodnienie Wydziału Gospodarki Komunalnej Urzędu Miejskiego w Gorlicach pismo GK /05 z dn notatka służbowa w sprawie projektowanego oświetlenia ul. Łokietka w Gorlicach spisana w dniu w Enion SA Oddział w Krakowie ZEK RD Nowy Sącz PE Gorlice. EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka II. OPIS TECHNICZNY 1. Dane ogólne Oświetlenie ul. Łokietka podzielono na 3 etapy. Etap 1 - podwieszenie opraw na istniejących słupach elektroenergetycznych linii napowietrznej ZE Kraków wyprowadzonych ze stacji transformatorowych MLECZARNIA i ŁOKIETKA Etap 2 - budowa oświetleniowej linii napowietrznej wyprowadzonej ze stacji transformatorowej ŁOKIETKA i podwieszanie opraw na istniejącym obwodzie oświetleniowym. Etap 3 - budowa oświetleniowej linii napowietrznej wyprowadzonej ze stacji transformatorowej WĘGIERSKA Zasilanie Etap 1 - Na istniejącej linii ZE Kraków zabudować oprawy SL-100 o mocy 100W na słupach nr 11 i 14 linii wyprowadzonej ze stacji transformatorowej MLECZARNIA i słupach nr 145, 146, 144, 142, 141, 139, 138 linii wyprowadzonej ze stacji transformatorowej ŁOKIETKA Etap 2 - Zasilanie realizować ze skrzynki oświetlenia SO na stacji transformatorowej ŁOKIETKA Etap 3 - Zasilanie realizować ze skrzyni oświetlenia SO na stacji transformatorowej WĘGIERSKA Linie oświetleniowe Etap 1 - Montowane oprawy przyłączać do istniejących przewodów oświetleniowych na słupach elektroenergetycznej linii napowietrznej 3 Al50mm Al25mm 2 ZE Kraków Etap 2 - Oświetleniową linię napowietrzną realizować przewodem AsXSn4x35mm 2 na słupach z żerdzi ŻN- 10, ŻN-12 i z żerdzi E10, E12. Między słupami nr 10 i 11 przeprowadzić linię kablową, którą realizować kablem YAKY 4x35 mm 2 Etap 3 - Oświetleniową linię napowietrzną realizować przewodami i na słupach jak dla etapu 2. Od stacji transformatorowej WĘGIERSKA 01 do słupa nr 3(34) oprawy i przewody instalować na słupach istniejącej elektroenergetycznej linii napowietrznej ZE Kraków. Na odcinku od słupa nr 14 (72) do słupa 10 (76) oprawy i przewody instalować na przebudowanym odcinku elektroenergetycznej linii napowietrznej ZE Kraków. Z uwagi na skrzyżowanie z nieobostrzoną linią napowietrzną SN 15,0 kv od słupa nr 9 do słupa nr 8 ułożyć odcinek kablowej linii oświetleniowej YAKY 4x35mm Oprawy oświetleniowe Dla oświetlenia ul. Łokietka dobrano oprawy SL-100 o mocy 150W 5. Oświetleniowe linie napowietrzne 5.1. Informacje ogólne Projektowane linie oświetlenia ulicy Łokietka zgodnie z wymaganiami inwestora realizowane będą przewodami napowietrznymi AsXS 4 35mm 2 na słupach żelbetowych z żerdzi ŻN oraz w 6-ciu wypadkach na słupach z żerdzi wirowanych E-12 i E-10 Linię na żerdziach żelbetowych ŻN realizować zgodnie z opracowaniem ALBUM LINII NAPOWIETRZNYCH NISKIEGO NAPIĘCIA z przewodami izolowanymi Al mm 2 Lnn i Tom I Linie napowietrzne niskiego napięcia EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

23 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka z przewodami izolowanymi samonośnymi AsXS i AsXSn na słupach z żerdzi wirowanych typu ŻN Elprojekt Poznań dla PTP i REE. Ponadto z uwagi, że w obu liniach występują stanowiska realizowane z żerdzi wirowanych E10 i E-12 dla tych stanowisk w zależności od przewodów podwieszonych stosować się do zaleceń podanych w Albumach Elprojekt Poznań PTP i REE ALBUM LINII NAPOWIETRZNYCH NISKIEGO NAPIĘCIA z przewodami Al mm 2 na żerdziach strunobetonowych wirowanych typu EPViE Tom I układ przewodów prostokątny LnnI - ALBUM LINII NAPOWIETRZNYCH NISKIEGO NAPIĘCIA z przewodami izolowanymi AL mm2 Lnn i Tom II Linie napowietrzne niskiego napięcia z przewodami izolowanymi samonośnymi AsXS i AsXSn na słupach z żerdzi wirowanych typ EPV i E 5.2. Dane techniczne ogólne projektowanych odcinków linii napowietrznej Dla projektowanych odcinków linii przyjęto typ linii: L2b AsXS 4 35 mm 2 - linia oświetleniowa na żerdziach ŻN i E dla linii ZE jak dotychczas 4 AL 50 mm linie elektroenergetyczne na żerdziach ŻN 4 AL 35 mm 2 - linie elektroenergetyczne na żerdziach E L3b AsXSn linie elektroenergetyczne na żerdziach E maksymalna rozpiętość przęseł 45 m maksymalny naciąg 490 dan (499) kg dla linii oświetleniowej i 1176 dan (1200) kg przewody Al50, 960 dan (980 kg) przewody Al35 mm 2 oraz 184 dan (1875 kg) dla przewodów Al25mm 2 (oświetleniowy) dla linii elektroenergetycznej dla linii AsXSn 4x dan (612 kg) kategoria gruntu grunt średni strefa klimatyczna III ze zwiększoną sadzią 5.3. Typ przewodów Da projektowanej oświetleniowej linii napowietrznej zgodnie z obliczeniami przewidziano przewody AsXSn 4 35 mm 2. Dla linii elektroenergetycznych ZE Kraków AsXSn 4x50 mm 2 i przewody Al50mm 2 i Al35mm Rozpiętość przęseł naprężenia przewodów i maksymalne naciągi Rozpiętość przęseł naprężenia przewodów i maksymalne naciągi przyjęto w/g Albumów podanych w pkt 5.1. rozpiętość przęseł do 45 m zachowano naprężenie przewodów 35 MPa (3,59 kg/mm 2 ) - dla linii oświetleniowej przewody AsXSn 4x35 30 MPa (6,0 kg/ mm 2 ) - dla linii elektroenergetycznej przewody AsXSn 4x50 6,0 kg/mm 2 dla przedkładanych przewodów Al50 mm 2 7,0 kg/mm 2 dla przekładanych przewodów Al 35 mm 2 maksymalny naciąg przewodów 490 dan (499 kg) - dla linii oświetleniowej 600 dan (612 kg) - dla linii elektroenergetycznej EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

24 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka 5.5. Zawieszenie przewodów Do zawieszenia przewodów stosować osprzęt firmy Ensto-ekko, ZWSS Belos oraz Polam Nakło n/ Notecią. Istniejące przewody 4 AL 50 mm 2 ZE Kraków w układzie prostokątnym instalować na izolatorach S80/ Rodzaje słupów Rodzaje i wysokość słupów podano na planie rys. 1. słupy wykonać z żerdzi żelbetowych ŻN-10, stanowiska 6/2(103) i 26 z żerdzi wirowanych E-12 a stanowiska nr 23, 3 (34), 10(76), 14(72) z żerdzi wirowanej E Konstrukcje stalowe Elementy konstrukcyjne stalowe niezbędne do montażu odcinków linii winny być wykonane zgodnie z rysunkami w n/w tomach poszczególnych Albumów: Album LNNN Tom III - rysunki konstrukcyjne do tomu LnnI, LnnII ELPROJEKT Poznań dla słupów elektroenergetycznej linii napowietrznej nn ZE Kraków od słupa nr 9, 26, 34, 103 Album LNNN z przewodami AL mm2 na żerdziach strunobetonowych wirowanych typu EPV i E tom III ELPROJEKT Poznań PTP, REE dla słupów nr 103, 26, 3(34) Album LNNN z przewodami izolowanymi AL mm 2 Lnni. Linie napowietrzne niskiego napięcia z przewodami izolowanymi samonośnymi AsXS i AsXSn na słupach z żerdzi wirowanych typu EPV i E Tom III Elprojekt Poznań PTP i REE dla słupa stanowiska nr 26, 103, 3 (34), 10 (76), 14 (72) i 23 Album LNNN z przewodami izolowanymi AL mm2 Lnni. Linie napowietrzne niskiego napięcia z przewodami samonośnymi AsXS i AsXSn na słupach z żerdzi wirowanych typu ŻN - Tom III Elprojekt Poznań PTP i REE dla pozostałych stanowisk. Wszystkie elementy winny być zabezpieczone antykorozyjnie przez ocynkowanie na gorąco Posadowienie słupów Dla (stanowisk) słupów z żerdzi wirowanych dobrano ustój U2 i U3 tj. posadowienie żerdzi przy użyciu 2-ch szt. płyt ustojowych U-85 i U-130. Dla pozostałych (stanowisk) słupów zastosowano ustój U1 tj. posadowienie słupów przy użyciu 2 szt. belek ustojowych B-60 a dla słupów mocnych ustój U3 tj. posadowienie słupów przy użyciu 3 szt. belek ustojowych B Ochrona przepięciowa Na stanowiskach nr 1, 15, 25, 10(76) i 19 zainstalować odgromniki GXO-LOVOS-5/ Uziemienie odgromników wykonać jako wspólne z uziemieniem przewodu neutralnego N. Montaż odgromników wykonać w/g odpowiednich kart albumowych wymienionych w pkt 5.1. albumów LNN. Oporność uziemienia odgromników Ru 10Ω. Ponadto w skrzyniach SO zabudować ochronniki przepięć DEHNguard TN-C 230/ Uziemienie robocze Uziemienie robocze przewodu neutralnego wykonać na w/w(stanowiskach) słupach wspólnie z uziemieniem odgromników. EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

25 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka Oprawy oświetleniowe Do oświetlenia ulicy dobrano oprawy SL ze źródłem światła HST150W. Oprawy instalować na wysięgnikach WOI dla słupów żelbetowych ŻN i WOII dla słupów wirowych o długości ~1,5m 6. Przyłącze Istniejące przyłącza do budynków nr 79, N-73, N-83, N-166 wykonane przewodami Al16mm 2 zdemontować i zabudować przyłącza z przewodów AsXSn4x16mm 2 Na budynku 79 zabudować zestaw ZPP. 7. Skrzynki oświetlenia ulicznego SO Skrzynki oświetleniowe SO wykonać na bazie obudów OSZ 40X50. Obudowę tę wyposażyć w/g schematu rys. 2 i zamontować ją na stacjach transformatorowych ŁOKIETKA, WĘGIERSKA 01 obok skrzyni rozdzielczej. 8. Pomiar energii elektrycznej Zgodnie z warunkami przyłączenia pomiar energii elektrycznej bezpośredni realizowany będzie licznikiem 3-fazowym 2-taryfowym, który zlokalizowany będzie w części pomiarowej TP skrzynki oświetleniowej SO. W związku z powyższym istniejące i projektowane oprawy oświetleniowe na poszczególne fazy podłączyć tak, aby obciążenie wszystkich faz było w miarę równomierne tj. zgodnie z rys Sterowanie oświetleniem ulicznym Zaprojektowane sterowanie automatyczne i ręczne. Sterowanie automatyczne za pomocą swobodnie programowanego cyfrowego programatora astronomicznego CPA-30 z dodatkowym obwodem do sterowania licznika dwutaryfowego. Sterowanie ręczne przełącznikami Q. 10. Zabezpieczenia i przewody Oprawy oświetleniowe zabezpieczone będą bezpiecznikami z wkładką 4A zainstalowanymi na słupach. Każda oprawa będzie zasilana przewodami 3 LgYd 2,5 mm Ochrona przeciwporażeniowa Sieć elektroenergetyczna, z której zasilana będzie linia oświetlenia ulicy Łokietka będzie eksploatowana w układzie TNC-S. Od stacji transformatorowych ŁOKIETKA, WĘGIERSKA 01 ze wspólnym przewodem PEN AsXSn 35mm 2. Zasilanie opraw w systemie TN-S z oddzielnym przewodem PE. W obiekcie zastosowano ochronę przed dotykiem bezpośrednim (ochrona podstawowa), która realizowana będzie przez: zastosowanie izolacji części czynnych użycie obudów dla poszczególnych urządzeń i instalacji (osłony) EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

26 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka umieszczenie urządzeń i instalacji poza zasięgiem ręki (oprawy) Ochrona przed dotykiem pośrednim (dodatkowa) realizowana będzie przez szybkie wyłączenie obwodu przez zabezpieczenie wyłącznikiem w skrzynkach SO i na słupach oraz II klasie izolacji opraw. Izolację przewodu N dobrać w kolorze niebieskim, a przewodu PE w kolorze zielono-żółtym. Całość prac wykonać zgodnie z wymogami normy PN-92/E-05009/47 i PN-91/E-05009/ Uwagi ogólne Całość prac wykonać zgodnie z wymogami normy PN-E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami roboczymi gołymi oraz N SEP-E-003 Elektorenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami roboczymi w izolacji oraz przewodami w osłonie izolacyjnej. Ponadto poszczególne odcinki linii realizować zgodnie z wymienionymi w pkt 2.1. albumami LNN. Zachować wymagane odległości przy zbliżeniach i skrzyżowaniach z telekomunikacyjnymi i elektroenergetycznymi liniami napowietrznymi oraz ulicą. Dla słupów pojedynczych nie przekraczać kąta załomu 5 o. W wypadku kolizji przewodów z gałęziami drzew należy dokonać wycinki. Całość prac wykonać zgodnie z obowiązującymi normami i przepisami oraz normami PN-E , PN-E i PN-76/E EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

27 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka III. OBLICZENIA TECHNICZNE 1. Bilans mocy, zabezpieczenia, przewody. 1 etap stacja transformatorowa MLECZARNIA. W istniejących na wyprowadzonym obwodzie II 31 opraw SL-100 o mocy 116W dołożono dwie oprawy również o mocy 116W razem 33 oprawy. P z = = 3828W Prąd obliczeniowy I 1,3 Pz = 3 U cosϕ 1, o = = 7, ,92 A Istniejące zabezpieczenie obwodu wyłącznikiem S303-B32 pozostaje bez zmian. 1 i 2 Etap - stacja transformatorowa ŁOKIETKA Do istniejących na jednym obwodzie sześciu opraw SL-100 o mocy 100(110)W dobudowano 9 opraw o mocy 100(116)W i 25 opraw o mocy 150(172)W. Łączna moc oświetleniowa ze stacji transformatorowej ŁOKIETKA wyniesie: P z = = = 6040 W Prąd obliczeniowy I 1,3 Pz = 3 U cosϕ 1, o = = 12, ,92 A Obwód ten zabezpieczyć wyłącznikiem 3 S301-C13 3 etap stacja transformatorowa WĘGIERSKA 01 Do istniejących 13 opraw obwodu 1-go i 8 lamp obwodu II-go o mocy 275W dobudowano 18 opraw o mocy 172W. Łączna moc oświetleniowa ze stacji transformatorowej WĘGIERSKA 1 wynosi ( 8 + 8) = = W P z = 7916 Prąd obliczeniowy I 1,3 Pz = 3 U cosϕ 1, o = = 16, ,92 A Przyjęto zabezpieczenie przedlicznikowe wyłącznikiem 3 S301-C16 2. Obliczenia natężenia oświetlenia. E śr E ϕ η = a L K ,36 = = 12, ,2 0,4 = 12,4 0,4 min = E śr = 4,97 Otrzymane wyniki są zgodne z opracowanymi zaleceniami dotyczącymi parametrów oświetleniowych. W/g tabeli 7.6.4/5 dla drogi o klasie oświetlenia P1 średnie natężenie winno wynosić E śr 10 lx a minimalne E min 3 lx oraz wyliczeniami wg programu komputerowego DIALux. EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

28 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka 3. Sprawdzenie spadków napięć Spadki napięć obliczono w/g wzoru: S u = 2 Kx L +... P L γ S U 5 gdzie: P - suma mocy czynnej wszystkich opraw oświetleniowych [kw] L 1 - odległość od rozdzielnicy zasilającej do pierwszej oprawy [m] L,... odległość między poszczególnymi oprawami [m] U - międzyprzewodowe napięcie sieci [V] φ - przewodność przewodu linii [m/ωmm 2 ] S - przekrój przewodu linii [mm 2 ] U - napięcie linii [V] Dla stacji transformatorowej ŁOKIETKA spadek napięcia do końcowego słupa nr 1 obliczono w/g wzoru: S u ,1 1, = = Dla stacji transformatorowej ŁOKIETKA spadek napięcia do końcowego słupa nr 25 obliczono w/g wzoru: S u ,1 1, = = 0,57 2,44 Dla stacji transformatorowej WĘGIERSKA 01 spadek napięcia do końcowego słupa nr 19 obliczono w/g wzoru: S u ,1 3, = = 4,18 Wartość spadków w liniach zasilających podano na rys. 2. Spadek mniejszy od dopuszczalnego. EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

29 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka 4. Skuteczność ochrony przeciwporażeniowej STACJA TRANSFORMATOROWA ŁOKIETKA Sprawdzanie skuteczności ochrony przy zwarciu na słupie nr 26 Rezystancja pętli zwarcia R p R = 0, 01 Ω - rezystancja transformatora T R = 0, ,766 = 1, 35 Ω - rezystancja linii Al35mm 2 L R p = 1, 36 Ω Reaktancja pętli zwarcia X P X = 0, 027 Ω - reaktancja transformatora T X = 0, ,766 = 0, 13 Ω - reaktancja linii T X p = 0, 16 Ω Impedancja pętli zwarcia X p 2 2 = 1,36 + 0,16 = 1,85 + 0,0256 = 1,876 = 1, 37 Ω Prąd zwarcia jednofazowego: U f 230 Iw = = = 167 Z 1,37 p A Dla wyłącznika S301 C13 prąd wyłączalny I w = 130 A < I zw = 167A Skuteczność zapewniona STACJA TRANSFORMATOROWA WĘGIERSKA 01 Sprawdzanie skuteczności ochrony przy zwarciu na słupie nr 19 Rezystancja pętli zwarcia R p R = 0, 01 Ω - rezystancja transformatora T R = 0, ,638 = 1, 127 Ω - rezystancja linii L R p = 1, 137 Ω Reaktancja pętli zwarcia X P X = 0, 027 Ω - reaktancja transformatora T EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

30 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka X = 0, ,638 = 0, 11 Ω - reaktancja linii T X p = 0, 138 Ω Impedancja pętli zwarcia X p 2 2 = 1, ,138 = 1, ,019 = 1,312 = 1, 145 Ω Prąd zwarcia jednofazowego: U f 230 Iw = = = 209 Z 1,145 p A Dla wyłącznika S301 C16 prąd wyłączalny I w = 160 A < I zw = 209A Skuteczność zapewniona EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

31 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka 5. Obliczenia wytrzymałościowe dla słupów Obliczenia wykonano przy n/w siłach i podanych w albumach wzorów do ich obliczeń Fx i Fy - dopuszczalne obciążenie słupa w osi x i y Fwp - siła od parcia wiatru na przewody Fpx - 50% wartości składowej prostopadłej do linii od naciągu przewodów przyłączowych Fpy - wartość siły od przyłącza w osi y Fl - siła od parcia wiatru na lampę oświetlenia ulicznego Fwsx i Fwsy - siła od parcia wiatru na słup i uzbrojenie w osi x i y Fc - siła od ciężaru przewodu z sadzią Fnw - wypadkowa siła działająca na słup z żerdzi E OBLICZENIA WYTRZYMAŁOŚCIOWE DLA SŁUPÓW ZE KRAKÓW Słup 6/1(103) RNK12/12 Z uwagi na nierównomierny rozkład sił od naciągów przewodów wypadkową siłę wyznaczono metodą graficzną F n = 906 dan Po uwzględnieniu siły parcia wiatru na słup i lampę wypadkowa siła wyniesie F = F + F + F nw n ws l F nw = = 982 dan < 1200 dan Słup nr 26 RNR-12/20 Wypadkową siłę działającą od naciągu przewodów wyznaczono metodą graficzną EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

32 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka F n = 1797 dan Po uwzględnieniu siły parcia wiatru na słup, lampę i przewody wypadkowa siła wyniesie. F = F + F + F + F nw n ws l wp F nw = ,4 = 1911,4 dan < 2000 dan Słup 1(32) PP-10-5º załom α F x = 2Fn cos + Fwp + Fl + F 2 F x = , ,6 = 178 dan < 227 wsx dan F = F + F y wsy l F y = = 70 dan < 111 dan Słup 2(33) - PP-10 Warunki wytrzymałościowe jak dla słupa 1/32 Słup 3/34 - RNP-10/10 Z uwagi na nierównomierny rozkład sił wypadkową od naciągu przewodów wyznaczono metodą graficzną EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

33 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka F = F + F + F x n ws l F x = = 255 dan < 1000 dan Słup 10(76) RPK 10/20 Ze względu na nierównomierność sił działających na słup siłę wypadkową pochodzącą od naciągu przewodów wyznaczono metodą graficzną F n = 1392 dan Po uwzględnieniu siły parcia wiatru na słup, lampę i przewody wypadkowa wyniesie: EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

34 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka F = F + F + F + F nw n ws l wp F nw = ,4 = 1506,4 dan < 2000 dan Słup 11(74/1) P-10 F = F + F + F x wp l wsx F x = ( 45,4 + 38,4) ,6 = 146,4 dan < 227 dan F = F + F y wsy l F y = = 70 dan < 111 dan Słup 12(74) Nb b -10 α F x = 2Fn cos + Fl + Fwsx + F 2 F x = , = 190,6 dan < 590 px dan F = F + F + F y wsy l py F y = = 127 dan < 222 dan Słup 13(71) RPK-10 F = F + F + F + F x n l wsx wp F x = ,6 + (45,4 + 38,4) = 1175,4 dan < 1472 dan F = F + F y wsy l F y = 89, = 107 dan < 222 dan Słup 14(72) - OK-10 F = F + F + F + F x n wp ws l F x = ,4 + 45, = 748 dan < 1000 dan EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

35 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka OBLICZENIA WYTRZYMAŁOŚCIOWE DLA SŁUPÓW PROJEKTOWANEJ LINII OŚWIETLENIOWEJ Słup nr 1 Kb b -10 F x = F n F x = 490 dan < 590 dan F = F + F Y wsy l F y = = 122 dan < 222 dan Słup nr 6 RPK-10/10 F = F + F + F + F x n wp ws l F x = , = 592 dan < 1000 dan Słup nr 16 Nb b -10 α F x = 2Fn cos + Fl + F 2 wsx F x = 170, ,6 = 233 dan < 590 dan F = F + F y wsy l F y = = 122 dan < 222 dan EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

36 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka IV. WYKAZ MATERIAŁÓW 1. Zestawienie dla opraw podwieszonych na istniejącej elektroenergetycznej linii napowietrznej ze stacji transformatorowej MLECZARNIA i ŁOKIETKA. Lp Wyszczególnienie JM Ilość Oprawa oświetlenia zewnętrznego SL-100-5NA S-P szt 9 2 Wysięgnik szt 9 3 Bezpiecznik słupowy BNu63 szt 9 4 Wkładka topikowa BiWts4 szt 9 5 Uchwyt bezpiecznika szt 9 6 Przewód LgYd2,5 mm 2 m 36 7 Zacisk odgałęźny śrubowy szt 18 8 Zacisk tulejowy ZUP-5 szt 9 9 Podkładka Al-Cu szt 9 2. Zestawienie dla oświetleniowej linii napowietrznej ze stacji transformatorowej WĘGIERSKA 01 i przebudowywanych odcinków elektroenergetycznej linii napowietrznej nn. Lp Wyszczególnienie JM Ilość ŻERDZIE KONSTRUKCJE I USTOJE 1 Żerdź wirowana E12/20 szt 2 2 Żerdź wirowana E10/20 szt 1 3 Żerdź wirowana E-10/10 szt 4 4 Żerdź żelbetowa ŻN-10 szt 17 5 Belka ustojowa B-60 szt 10 6 Belka ustojowa B-100 szt 18 7 Płyta ustojowa U-130 szt 4 8 Płyta ustojowa U-85 szt 8 9 Śruba z nakrętką M szt Śruba z nakrętką M szt Podkładka kwadratowa do M16 szt Obejma Ou-1 szt Rura AROT BE75 m 6 14 Taśma SOT37.1 szt Klamerka szt Uchwyt dystansowy kompl. SO79.6 szt 14 ELEMENTY GŁOWICY SŁUPA 17 Konstrukcja mocna Km-1 szt 8 18 Obejma 0-3 szt 2 19 Izolator S80/2 szt Taśma Al szt Drut Al φ szt Złączka płytkowa szt Linka Al35 mm 2 m 2 24 Linka Al25 mm 2 m 1 25 Zacisk odgałęźny śrubowy szt Tuleja dystansowa φ16 szt 0 27 Śruba oc. M16 40 z nakr. i podkł. okr i spr. szt 8 28 Śruba oc. M16 60 z nakr. i podkł. okr i spr. szt Konstrukcja pryelotowa Kp-3 przelotowa szt 4 30 Izolator N-95 szt 4 EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

37 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka 31 Śruba hakowa kompletna M szt Uchwyt końcowy SO szt 7 33 Osłona przewodu końcowego szt Uchwyt kompletny SO79.6 szt 5 35 Wkładka do uchwytu PK50 szt Śruba hakowa kompletna M16x340 szt 7 37 Podkładka kwadratowa do M16 szt 7 38 Uchwyt narożny SO36 szt 7 39 Śruba hakowa kompletna M SOT21 szt 1 40 Uchwyt przelotowo-narożny SO.30.6 szt 9 41 Zacisk odgałęźny przebijający izolację SL11.11 szt Zacisk odgałęźny szt 4 43 Linka Al35 m 5 44 Hak do mocowania taśmą SOT39 szt 4 45 Zestaw taśmowy SOT46 szt 4 ELEMENTY OŚWIETLENIA 46 Skrzynka oświetleniowa wg rys. 2 kpl 1 47 Oprawa SL-100, 5NA SR-P szt Wysięgnik do oprawy WO-2 1,5m szt 6 49 Wysięgnik do oprawy WO-I szt Obejma do wysięgnika Uou-2 szt Śruba ocynk. z nakr. i podkł. okr. i spr. M12 40 szt Skrzynka z bezpiecznikiem kompletna SV szt Zacisk odgałęźny przebijający izolację SL szt Przewód licznikowy AL16 m Przewód izolowany LgYd 2,5 m Koszulka igielitowa φ10 m 6 57 Wkładka topikowa BiWts4 szt Wkładka topikowa BiWd4 szt Uchwyt do mocowania wysięgnika UWI szt Wysięgnik do lampy WOI szt Złącza pętlicowe szt 4 62 Uchwyt do mocowania wysięgnika UWII szt 2 63 Zacisk tulejowy ZUP 5 szt Śruba oc. z nakr. i podkł. okr. M10x25 szt Śruba oc. z nakr. i podkł. okr. M10x40 szt 14 ODGROMNIKI 66 Odgromniki GXO-LOVOS-5/660-2 kpl 3 67 Zacisk odgałęźny szt 1 68 Zacisk przebijający izolację SL szt 3 69 Przewód linkowy Al35mm2 m 1,6 70 Przewód linkowy Al50mm2 m 1,6 71 Opaska PER szt 1 72 Zacisk tulejowy ZUP-8 szt 4 73 Uziom P3 Album LNNN T1 kpl 1 PRZYŁĄCZA 74 Przewód AsXSn 4x16mm2 m Śruba hakowa M szt 8 76 Uchwyt końcowy SO80 szt 8 77 Zacisk odgałęźny przebijający izolację SL11.11 szt Opaska PER szt 8 79 Hak do mocowania taśmy szt 4 80 Zestaw ZPP kpl 1 ELEMENTY WSPÓLNE 81 Przewód AsXSn 4x35mm2 m Przewód AsXSn 4x50mm2 m Kabel YAKY 4x35mm2 m 53 EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

38 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka 3. Zestawienie dla oświetleniowej linii napowietrznej ze stacji transformatorowej ŁOKIETKA i przebudowywanych odcinków elektroenergetycznej linii napowietrznej nn. Lp Wyszczególnienie JM Ilość ŻERDZIE KONSTRUKCJE USTOJE 1 Żerdź wirowana E10/10 szt 1 2 Żerdź wirowana E12/12 szt 1 3 Żerdź wirowana E10/6 szt 2 4 Żerdź żelbetowa ŻN-10 szt 32 5 Płyta ustojowa U-85 szt 6 6 Belka ustojowa B-60 szt 32 7 Belka ustojowa B-100 szt 21 8 Śruba z nakrętką M szt 32 9 Śruba z nakrętką M szt Podkładka kwadratowa do M16 szt Obejma Ou-1 szt 6 12 Rura AROT BE75 m 6 13 Taśma SOT37.1 szt Klamerka szt Uchwyt dystansowy kompl SO79.6 szt 14 ELEMENTY GŁOWICY SŁUPA 16 Konstrukcja mocna Km-1 szt 4 17 Obejma O-3 szt 1 18 Izolator S80/2 szt 5 19 Taśma Al szt 5 20 Złączka płytkowa szt Linka Al50mm 2 m 2 22 Linka Al25 m 1 23 Zacisk odgałęźny śrubowy szt 5 24 Śruba oc. M16 40 z nakr. i podkł. okr. i spr. szt 2 25 Śruba oc. M16 60 z nakr. i podkł. okr. i spr. szt 3 26 Śruba hakowa kompletna M szt Uchwyt końcowy SO szt 6 28 Osłona przewodu końcowego szt 5 29 Uchwyt kompletny SO79.6 szt 5 30 Wkładka do uchwytu PK50 szt Śruba hakowa kompl. M szt Podkładka kwadratowa do M16 szt Uchwyt narożny SO36 szt 4 34 Uchwyt przelot.-narożny SO30;.2 szt Zacisk odgał. przebijający izolację SL11.11 szt Zacisk odgałęźny szt 1 37 Linka Al35 m 5 38 Drut Al φ m 5 39 Taśma Al szt 5 40 Hak do mocowania taśmą SOT39 kpl 1 41 Zestaw taśmowy kpl 1 ELEMENTY OŚWIETLENIA 42 Oprawa SL szt 2 43 Oprawa SL szt Wysięgnik do oprawy WO-2 1,5m szt 3 45 Wysięgnik do oprawy WO-I szt Obejma do wysięgnika Uou-2 szt 6 47 Śruba oc. z nakr. i podkł. okr. i spr. M12 40 szt Skrzynka z bezp. kompletna SV szt Zacisk odgał. przeb. izolację SL szt Przewód licznikowy AL16 m Przewód izolowany LgYd 2,5 m 135 EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

39 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka 52 Koszulka igielitowa φ10 m 8, Wkładka topikowa BiWts4 szt Wkładka topikowa BiWd4 szt Uchwyt do mocowania wysięgnika UWI szt Zacisk tulejowy ZUP 5 szt Śruba oc. z nakr. i podkł. okr. M10x25 szt Śruba oc. z nakr. i podkł. okr. M10x40 szt 69 ODGROMNIKI Odgromniki GXO-LOVOS-5/ Zacisk odgałęźny Zacisk przebijający izolację SL Przewód linkowy Al35mm2 4,8 63 Przewód linkowy Al50mm2 4,8 64 Opaska PER 3 65 Zacisk tulejowy ZUP Uziom P3 Album LNNN T1 3 ELEMENTY WSPÓLNE 67 Przewód AsXSn 4x35mm Przewód AsXSn 4x35mm2 51 EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

40 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka V. ZESTAWIENIE MONTAŻOWE LINII OŚWIETLENIOWEJ I ELEKTROENERGETYCZNEJ 1. Zestawienie montażowe dla opraw podwieszonych na istniejącej elektroenergetycznej linii napowietrznej ze stacji transformatorowej MLECZARNIA i ŁOKIETKA Stacja transf. MLECZARNIA Stacja transformatorowa ŁOKIETKA Lp Wyszczególnienie JM Nr i rodzaj stanowiska RAZEM RNR-10 RN-10 PP-10 RN-10 RN-10 RN-10 PP-10 PP-10 PP Oprawa oświetlenia zewnętrznego SL-100-5NA S-P szt Wysięgnik szt Bezpiecznik słupowy BNu63 szt Wkładka topikowa BiWts4 szt Uchwyt bezpiecznika szt Przewód LgYd2,5 mm 2 m Zacisk odgałęźny śrubowy szt Zacisk tulejowy ZUP-5 szt Podkładka Al-Cu szt EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

41 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka 2. Zestawienie montażowe dla oświetleniowej linii napowietrznej ze stacji transformatorowej WĘGIERSKA 01 i przebudowywanych odcinków elektroenergetycznej linii napowietrznej nn. Lp Wyszczególnienie J M Stacja transf Odcinek wspólny linii ZE i linii oświetleniowej RNR PP-10 PP-10 PP N-12/20 1 P-10 2 P-10 3 RNP -10/10 4 P-10 5 N-10 /10 6 P N-10 /10 8 Kb b -10 Numer i rodzaj stanowiska Odcinek wspólny linii ZE i linii oświetleniowej 76 74/1 74 K-10 P-10 Nb b ŻERDZIE KONSTRUKCJE I USTOJE 1 Żerdź wirowana E12/20 szt Żerdź wirowana E10/20 szt Żerdź wirowana E-10/10 szt Żerdź żelbetowa ŻN-10 szt Belka ustojowa B-60 szt Belka ustojowa B-100 szt Płyta ustojowa U-130 szt Płyta ustojowa U-85 szt Śruba z nakrętką M szt Śruba z nakrętką M szt Podkładka kwadratowa do M16 szt Obejma Ou-1 szt Rura AROT BE75 m Taśma SOT37.1 szt Klamerka szt Uchwyt dystansowy kompl. SO79.6 szt ELEMENTY GŁOWICY SŁUPA 17 Konstrukcja mocna Km-1 szt Obejma 0-3 szt Izolator S80/2 szt Taśma Al szt Drut Al φ szt Złączka płytkowa szt Linka Al35 mm 2 m Linka Al25 mm 2 m Zacisk odgałęźny śrubowy szt Tuleja dystansowa φ16 szt Śruba oc. M16 40 z nakr. i podkł. okr i spr. szt Śruba oc. M16 60 z nakr. i podkł. okr i spr. szt Konstrukcja pryelotowa Kp-3 przelotowa szt Izolator N-95 szt Śruba hakowa kompletna M szt Kb b RPK -10/20 11 P Nb b RPK RPK ZK OK-10/10 15 Nb b Nb b P P Kb b Razem EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

42 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka 32 Uchwyt końcowy SO szt Osłona przewodu końcowego szt Uchwyt kompletny SO79.6 szt Wkładka do uchwytu PK50 szt Śruba hakowa kompletna M16x340 szt Podkładka kwadratowa do M16 szt Uchwyt narożny SO36 szt Śruba hakowa kompletna M SOT21 szt Uchwyt przelotowo-narożny SO.30.6 szt Zacisk odgałęźny przebijający izolację SL11.11 szt Zacisk odgałęźny szt Linka Al35 m Hak do mocowania taśmą SOT39 szt Zestaw taśmowy SOT46 szt ELEMENTY OŚWIETLENIA 46 Skrzynka oświetleniowa wg rys. 2 kpl Oprawa SL-100, 5NA SR-P szt Wysięgnik do oprawy WO-2 1,5m szt Wysięgnik do oprawy WO-I szt Obejma do wysięgnika Uou-2 szt Śruba ocynk. z nakr. i podkł. okr. i spr. M12 40 szt Skrzynka z bezpiecznikiem kompletna SV szt Zacisk odgałęźny przebijający izolację SL szt Przewód licznikowy AL16 m Przewód izolowany LgYd 2,5 m Koszulka igielitowa φ10 m - 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0, Wkładka topikowa BiWts4 szt Wkładka topikowa BiWd4 szt Uchwyt do mocowania wysięgnika UWI szt Wysięgnik do lampy WOI szt Złącza pętlicowe szt Uchwyt do mocowania wysięgnika UWII szt Zacisk tulejowy ZUP 5 szt Śruba oc. z nakr. i podkł. okr. M10x25 szt Śruba oc. z nakr. i podkł. okr. M10x40 szt ODGROMNIKI 66 Odgromniki GXO-LOVOS-5/660-2 kpl Zacisk odgałęźny szt Zacisk przebijający izolację SL szt Przewód linkowy Al35mm2 m , ,6 70 Przewód linkowy Al50mm2 m , ,6 71 Opaska PER szt Zacisk tulejowy ZUP-8 szt Uziom P3 Album LNNN T1 kpl PRZYŁĄCZA 74 Przewód AsXSn 4x16mm2 m Śruba hakowa M szt Uchwyt końcowy SO80 szt Zacisk odgałęźny przebijający izolację SL11.11 szt Opaska PER szt EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

43 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka 79 Hak do mocowania taśmy szt Zestaw ZPP kpl ELEMENTY WSPÓLNE 81 Przewód AsXSn 4x35mm2 m Przewód AsXSn 4x50mm2 m Kabel YAKY 4x35mm2 m 53 EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

44 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka 3. Zestawienie montażowe dla oświetleniowej linii napowietrznej ze stacji transformatorowej ŁOKIETKA i przebudowywanych odcinków elektroenergetycznej linii napowietrznej nn. Lp Wyszczególnienie J M Stacja trans. ŁOKIETKA 103 RNK 6/2 Nb b Kb b P-10 3 P-10 4 P-10 5 P-10 6 RPK-10 7 P-10 8 P-10 9 P-10 Nr i rodzaj stanowiska 10 Kb b Kb b P P Nb b P P P P P P P Nb b N-10/6 24 P Kb b -10 raze m ŻERDZIE KONSTRUKCJE USTOJE 69 Żerdź wirowana E10/10 szt Żerdź wirowana E12/12 szt Żerdź wirowana E10/6 szt Żerdź żelbetowa ŻN-10 szt Płyta ustojowa U-85 szt Belka ustojowa B-60 szt Belka ustojowa B-100 szt Śruba z nakrętką M szt Śruba z nakrętką M szt Podkładka kwadratowa do M16 szt Obejma Ou-1 szt Rura AROT BE75 m Taśma SOT37.1 szt Klamerka szt Uchwyt dystansowy kompl SO79.6 szt ELEMENTY GŁOWICY SŁUPA 84 Konstrukcja mocna Km-1 szt Obejma O-3 szt Izolator S80/2 szt Taśma Al szt Złączka płytkowa szt Linka Al50mm 2 m Linka Al25 m Zacisk odgałęźny śrubowy szt Śruba oc. M16 40 z nakr. i podkł. okr. i spr szt Śruba oc. M16 60 z nakr. i podkł. okr. i szt spr. 94 Śruba hakowa kompletna M szt Uchwyt końcowy SO szt Osłona przewodu końcowego szt Uchwyt kompletny SO79.6 szt Wkładka do uchwytu PK50 szt Śruba hakowa kompl. M szt Podkładka kwadratowa do M16 szt EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

45 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka 101 Uchwyt narożny SO36 szt Uchwyt przelot.-narożny SO30;.2 szt Zacisk odgał. przebijający izolację SL11.11 szt Zacisk odgałęźny szt Linka Al35 m Drut Al φ m Taśma Al szt Hak do mocowania taśmą SOT39 kpl Zestaw taśmowy kpl ELEMENTY OŚWIETLENIA 110 Oprawa SL szt Oprawa SL szt Wysięgnik do oprawy WO-2 1,5m szt Wysięgnik do oprawy WO-I szt Obejma do wysięgnika Uou-2 szt Śruba oc. z nakr. i podkł. okr. i spr. szt M Skrzynka z bezp. kompletna SV szt Zacisk odgał. przeb. izolację SL szt Przewód licznikowy AL16 m Przewód izolowany LgYd 2,5 m Koszulka igielitowa φ10 m - 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,3 8,1 121 Wkładka topikowa BiWts4 szt Wkładka topikowa BiWd4 szt Uchwyt do mocowania wysięgnika UWI szt Zacisk tulejowy ZUP 5 szt Śruba oc. z nakr. i podkł. okr. M10x25 szt Śruba oc. z nakr. i podkł. okr. M10x40 szt ODGROMNIKI Odgromniki GXO-LOVOS-5/ Zacisk odgałęźny Zacisk przebijający izolację SL Przewód linkowy Al35mm , , ,6 4,8 131 Przewód linkowy Al50mm , , ,6 4,8 132 Opaska PER Zacisk tulejowy ZUP Uziom P3 Album LNNN T ELEMENTY WSPÓLNE 135 Przewód AsXSn 4x35mm Przewód AsXSn 4x35mm2 51 EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)

46 PB instalacji elektrycznych - Oświetlenie ulicy Łokietka VI. WYKAZ MATERIAŁÓW UZYSKANYCH Z DEMONTAŻU Lp Wyszczególnienie JM Ilość 1 Żerdź żelbetowa ŻN-12 szt 4 2 Żerdź żelbetowa ŻN-10 szt 2 3 Żerdź drewniana szt 3 4 Odciąg kompletny szt 2 5 Trzon kabłąkowytk/s115 szt 4 6 Trzon kabłąkowy TK/S80 szt 24 7 Izolator szpulowy S115 szt 4 8 Izolator szpulowy S80 szt 24 9 Przewód Al25mm 2 m Przewód Al35mm 2 m 520 Przyłącza napowietrzne 11 Trzon hakowy prosty szt Izolator Ns80 szt Przewód Al16mm 2 m Drobne konstrukcje 15 Osprzęt drobny Opracował: mgr inż. Leopold Matuszewski EKOSAN Zakład Projektowania i Obsługi Inwestycji GORLICE ul. Hallera 81 tel/fax (018)
