Firma Usługowo Wykonawcza Elektro Tel Piotr Bogdał 34 721 Raba Wyżna 488 A, tel. (0 18) 26 71 550 kom.

1 Firma Usługowo Wykonawcza Elektro Tel Piotr Bogdał Raba Wyżna 488 A, tel. (0 18) kom , NIP REGON PROJEKT WYKONAWCZY Tytuł : Budowa linii napowietrznej oświetlenia ulicznego przy drodze gminnej na roli Bogdałówka w m. Raba Wyżna Adres : dz. nr: 3092/26, 3092/18, 3092/13, 3092/14, 3092/27, 3092/28, 3093/5, 3093/6, 3093/7, 3093/4, 3594/1, 3157/2, 3157/1, 3158/1, 3159/4, obręb 0005 Raba Wyżna w jednostce ewidencyjnej _2 Raba Wyżna Inwestor : Gmina Raba Wyżna Raba Wyżna 41, Raba Wyżna Pracownia projektowa: Firma Usługowo-Wykonawcza "Elektro-Tel" Piotr Bogdał Raba Wyżna 488 "A" PROJEKTOWAŁ : mgr inż. Tomasz Sieczkowski nr uprawnień: MAP/0055/PWOE/11 Raba Wyżna, sierpień 2017r. Egz. nr 1

2 SPIS TREŚCI 1. DANE OGÓLNE 1.1. Przedmiot i lokalizacja 1.2. Inwestor i zleceniodawca 1.3. Zakres rzeczowy 1.4. Podstawa opracowania 1.5. Harmonogram robót 2. OPIS TECHNICZNY 2.1. Wstęp 2.2. Budowa napowietrznej linii oświetlenia ulicznego 3. OCHRONA PRZED PORAŻENIEM PRĄDEM ELEKTRYCZNYM 4. UWAGI KOŃCOWE 5. OBLICZENIA TECHNICZNE 6. PROJEKTOWE ZESTAWIENIE MATERIAŁÓW 7. ZAŁĄCZNIKI 8. RYSUNKI 1

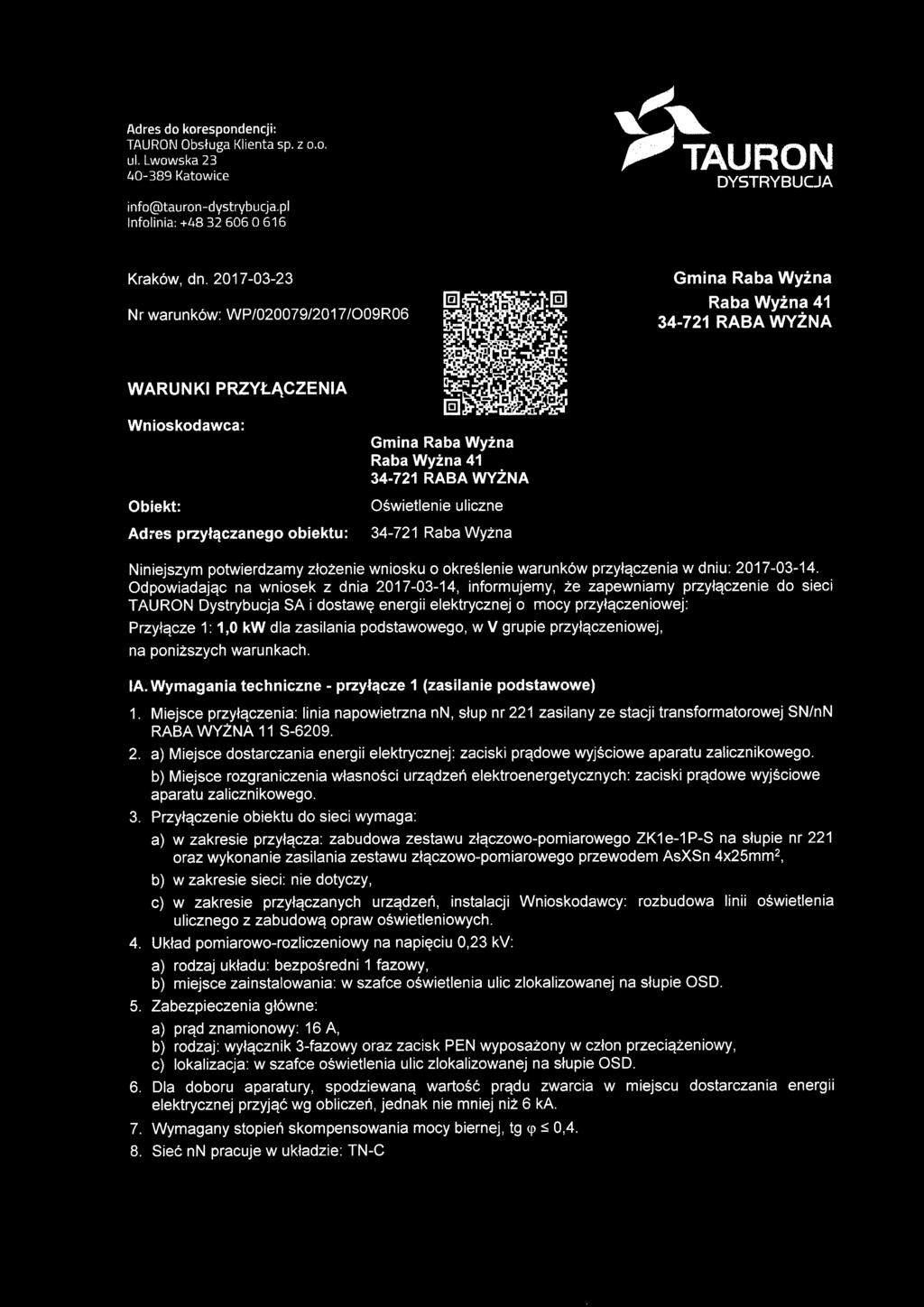

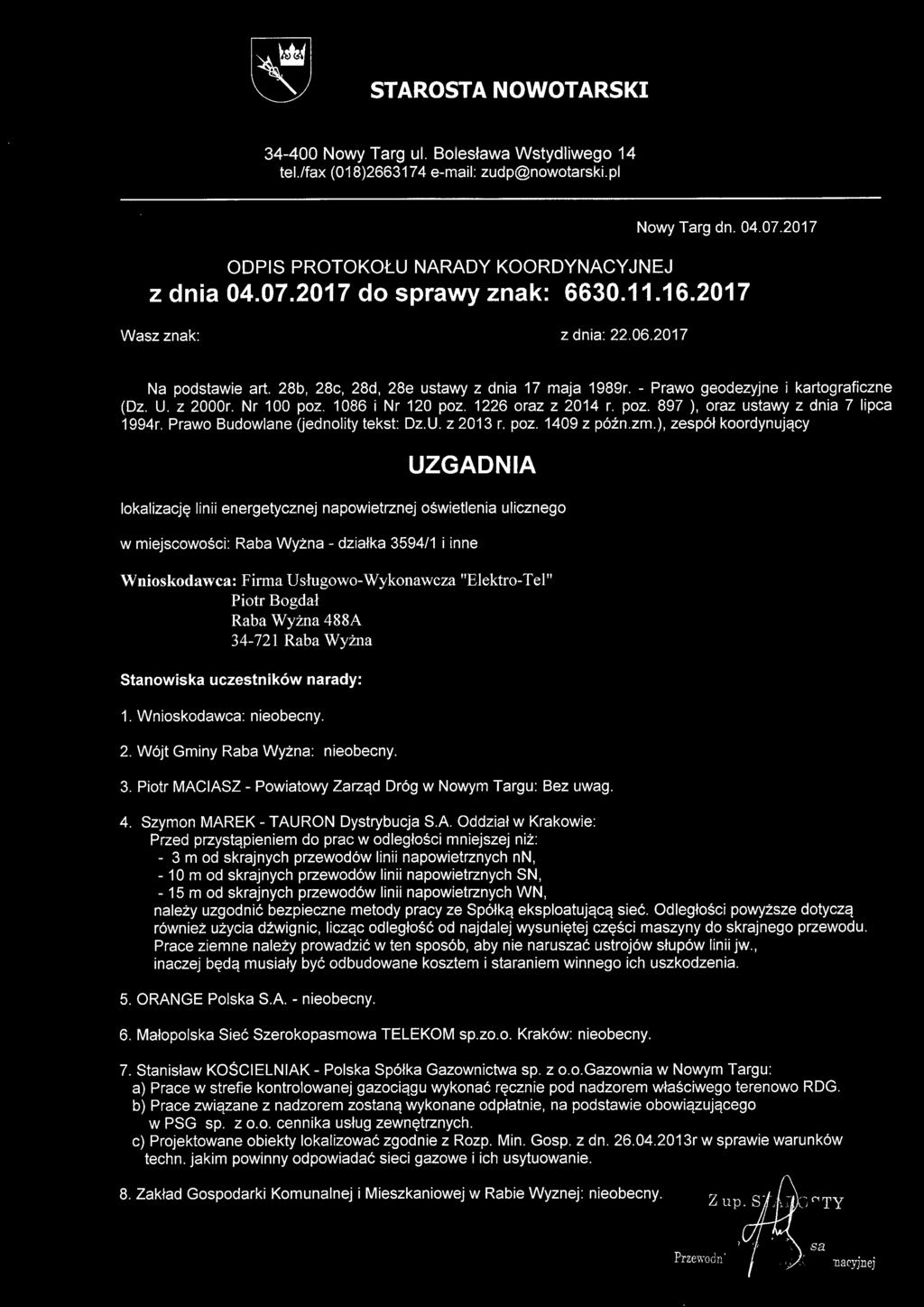

3 1. DANE OGÓLNE 1.1. PRZEDMIOT I LOKALIZACJA: Przedmiotem niniejszego opracowania jest projekt wykonawczy budowy linii napowietrznej oświetlenia ulicznego przy drodze gminnej na roli Bogdałówka w m. Raba Wyżna, gmina Raba Wyżna INWESTOR I ZLECENIODAWCA: Inwestorem budowy oświetlenia ulicznego jest Gmina Raba Wyżna, Raba Wyżna 41, Raba Wyżna ZAKRES RZECZOWY: napowietrzna linia oświetlenia ulicznego AsXSn 2x25mm 2-380m trasy / 405m przew stanowiska słupowe typu 10,5/2,5-2 kpl oprawy oświetleniowe NANO 70W - 10 kpl zestaw złączowo-pomiarowy ZK-1e-1P-S - 1 kpl szafa oświetlenia - 1 kpl 1.4. PODSTAWA OPRACOWANIA : Umowa z inwestorem Warunki techniczne przyłączenia wydane przez TAURON Dystrybucja S.A. Oddział w Krakowie nr WP/020079/2017/O09R06 z dnia r. Miejscowy plan zagospodarowania przestrzennego Gminy Raba Wyżna Normy i przepisy związane z opracowaniem Zgody właścicieli gruntów 1.5. UZGODNIENIA: Projekt uzgodniono na naradzie koordynacyjnej w Starostwie Powiatowym w Nowym Targu w dniu r. znak sprawy: HARMONOGRAM ROBÓT Przewidywany czas realizacji inwestycji wyniesie około 2 dni. 2

4 2. OPIS TECHNICZNY 2.1. WSTĘP Niniejsze opracowanie stanowi projekt wykonawczy budowy linii napowietrznej oświetlenia ulicznego przy drodze gminnej na roli Bogdałówka w m. Raba Wyżna, gmina Raba Wyżna BUDOWA OŚWIETLENIA ULICZNEGO W celu zapewnienia prawidłowej widoczności oraz bezpieczeństwa na drodze dla wszystkich uczestników ruchu (ruch samochodowy, wolno poruszające się pojazdy, rowerzyści i piesi), projektuje się napowietrzną linię oświetlenia ulicznego przewodem AsXSn 2x25mm 2 łącznej długości trasowej 380m z dobudową słupów strunobetonowych typu 10,5/2,5-2szt. w miejscowości Raba Wyżna. Na projektowanych słupach oświetleniowych L9 i L10 oraz istniejących słupach niskiego napięcia oznaczonych na projekcie zagospodarowania terenu L1, L2, L3, L4, L5, L6, L7, L8 należy zamontować wysięgniki jednoramienne z oprawami oświetleniowymi typu NANO2 ze źródłami światła 70W 10kpl. Linię oświetlenia ulicznego wykonać zgodnie warunkami przyłączenia TAURON Dystrybucja S.A. nr WP/020079/2017/O09R06 z dnia r. Na istniejącym słupie niskiego napięcia nr 221 (35) zasilanym ze stacji transformatorowej S-6209 Raba Wyżna 11 zabudować zestaw złączowo-pomiarowy ZK1e-1P-S, z zestawu zasilić nowo projektowaną szafę oświetlenia. W pobliżu kabli energetycznych, rurociągów wodociągowych, kanalizacyjnych, urządzeń telekomunikacyjnych, wykonać przekopy kontrolne, wszelkie prace wykonać ręcznie i pod nadzorem właściciela sieci. Linię napowietrzną oświetleniową wykonać zgodnie z normą N SEP-E 003. Do budowy linii oświetlenia ulicznego projektuje się osprzęt izolowany firmy ENSTO. Dla zabezpieczenia opraw oświetleniowych projektuje się oprawy bezpiecznikowe typu SV wraz z zaciskami przebijającymi izolację typu SL Na słupach krańcowych projektuje się haki wieszakowe typu SOT 29 wraz z uchwytami odciągowymi typu SO S. Na słupach przelotowych oraz narożnych projektuje się haki typu SOT29 wraz z uchwytami przelotowymi typu SO 239. W celu zapewnienia ochrony odgromowej projektuje się na istniejącym słupie nn nr 35 oraz projektowanych słupach L1, L3, L8, L10 montaż odgromników w osłonach izolacyjnych typu SE Dla uziemienia roboczego i ochronnego należy wykonać uziomy płytowo prętowe na w/w słupach. Wartość rezystancji uziemienia powinna wynosić Ru Po wykonaniu uziemienia należy wykonać pomiary rezystancji uziemienia i ewentualnie dokonać jego rozbudowy. Szczegóły pokazano w części rysunkowej opracowania 3

5 3. OCHRONA PRZED PORAŻENIEM PRĄDEM ELEKTRYCZNYM Ochronę przed porażeniem prądem elektrycznym przyjmuje się: szybkie wyłączanie dla sieci w układzie TN-C. Oprawa oświetleniowa NANO, przewód YDY, przewód AsXSn posiadają drugą klasę ochrony i nie wymagają dodatkowej ochrony przeciwporażeniowej. Skuteczność ochrony przeciwporażeniowej sprawdzić powykonawczymi pomiarami kontrolnymi na zgodność z obowiązującą normą. 4. UWAGI KOŃCOWE Wszystkie prace wykonywać zgodnie z: - niniejszym projektem, - normami N SEP-E 001 oraz N SEP-E warunkami technicznymi przyłączenia wydanymi przez TAURON Dystrybucja S.A. Oddział w Krakowie nr WP/020079/2017/O09R06 z dnia r. - miejscowym planem zagospodarowania przestrzennego Gminy Raba Wyżna - protokołem narady koordynacyjnej w Starostwie Powiatowym w Nowym Targu w dniu r. znak sprawy: o terminie rozpoczęcia robót powiadomić odpowiednio wcześniej wszystkie zainteresowane strony. w trakcie robót przestrzegać uwag, zaleceń i zastrzeżeń zawartych w pisemnych zgodach właścicieli i zarządców gruntów. zachować szczególną ostrożność podczas prac ziemnych w bezpośredniej bliskości istniejącego uzbrojenia terenu. należy zapewnić warunki ochrony interesów osób trzecich przed pozbawieniem dostępu do drogi publicznej, możliwości korzystania z wody, kanalizacji, energii elektrycznej i cieplnej oraz środków łączności. po wykonaniu inwestycji, należy wykonać geodezyjny pomiar powykonawczy. po wykonaniu robót ziemnych teren doprowadzić do stanu pierwotnego. 4

6 5. OBLICZENIA TECHNICZNE DOBÓR ZABEZPIECZEŃ Projektowana szafa oświetlenia ulicznego na istniejącym słupie niskiego napięcia nr 35 zasilanym ze stacji transformatorowej S-6209 Raba Wyżna 11 P proj =10x70W = 700W, I 700 3, A 230x0,93 3 I R 1,6 x3,3 A 5, 3A Zabezpieczyć obwód oświetleniowy wkładką I B 10 A Zabezpieczenie przedlicznikowe 16A I D 100 A - dopuszczalne natężenie prądu długotrwałego dla przew AsXSn2x25mm 2 I I I R B D OBLICZENIA STATYCZNE WYTRZYMAŁOŚCI SŁUPÓW a) Dobór słupa oświetleniowego przelotowego dla linii napowietrznej oświetleniowej AsXSn 2x25mm 2 Pu Pp Po Pr dan Przyjmujemy słupy typu P 10,5/2,5 dla których P ud =200 [dan] b) Dobór słupa oświetleniowego krańcowego dla linii napowietrznej oświetleniowej AsXSn 2x25mm 2 P P P P uw u z uw N p P 2 u N Ps Po N 226,5 dan r P 2 z 213 r dan 77 dan Przyjmujemy słupy typu K 10,5/2,5 dla których P uwd =250 [dan] 5

7 6. PROJEKTOWE ZESTAWIENIE MATERIAŁÓW Lp. NAZWA MATERIAŁU J.M. ILOŚĆ 1. Żerdź strunobetonowa 10,5/2,5 szt 2 2. Płyta stopowa szt 2 3. Płyta ustojowa U 85 szt 2 4. Objemka szt 2 5. Hak wieszakowy SOT 29 kpl Uchwyt odciągowy SO S kpl 6 7. Uchwyt przelotowy SO 239 kpl 6 8. Przewód AsXSn 2x25 mm 2 m Odgromnik w osłonie izolacyjnej SE kpl Bednarka ocynkowana FeZn 25x4 m Uziom prętowy typu GALMAR długość 3m szt Wysięgnik jednoramienny stalowy 1,5m szt Oprawa oświetleniowa NANO kpl Źródło światła sodowe 70W szt Przewód YDY 2 x 2,5mm m Oprawa bezpiecznikowa SV kpl Bezpieczniki topikowe 6A szt Zaciski przebijające izolację SL kpl Rura osłonowa SV 50 dł. 2,5m szt Uchwyty dystansowe SO 79.5 szt Przewód AsXSn 4x25 mm 2 m Szafa oświetlenia ulicznego SON-1Fx1/TL/S/U kpl Taśma stalowa nierdzewna 20x0,7 COT 37 m Klamerka COT 36 szt Taśma denzo m wg potrzeb 26. Wazelina techniczna kg wg potrzeb 27. Śruby różne kg wg potrzeb 6

8 7. ZAŁĄCZNIKI 7

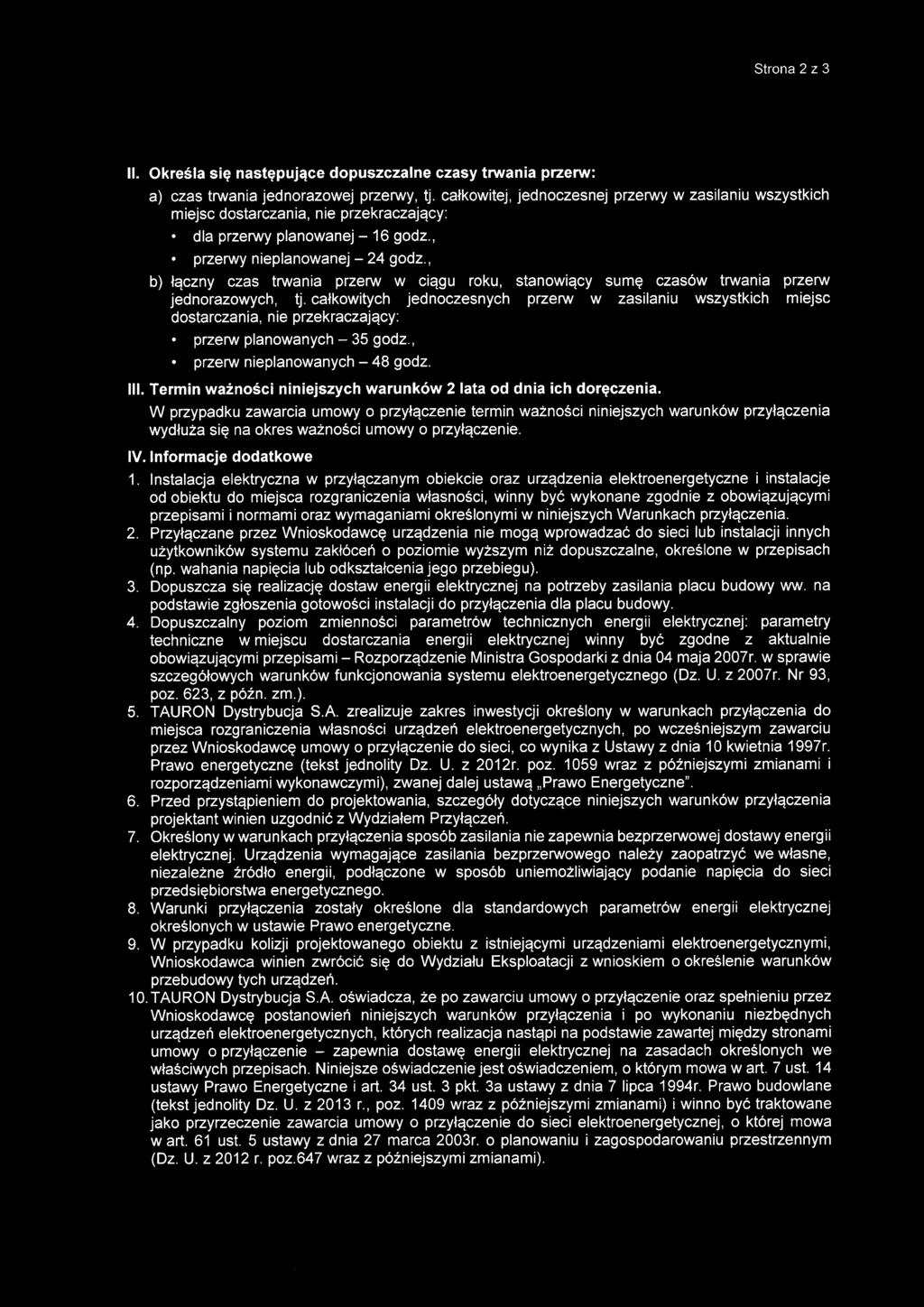

17 Zaświadczenie o numerze weryfikacyjnym: MAP-AJV-UN8-DQA * Pan Tomasz Marcin Sieczkowski o numerze ewidencyjnym MAP/IE/0444/11 adres zamieszkania ul. Podtatrzańska 11, Nowy Targ jest członkiem Małopolskiej Okręgowej Izby Inżynierów Budownictwa i posiada wymagane ubezpieczenie od odpowiedzialności cywilnej. Niniejsze zaświadczenie jest ważne do dnia Zaświadczenie zostało wygenerowane elektronicznie i opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu w dniu roku przez: Stanisław Karczmarczyk, Przewodniczący Rady Małopolskiej Okręgowej Izby Inżynierów Budownictwa. (Zgodnie art. 5 ust 2 ustawy z dnia 18 września 2001 r. o podpisie elektronicznym (Dz. U Nr 130 poz. 1450) dane w postaci elektronicznej opatrzone bezpiecznym podpisem elektronicznym weryfikowanym przy pomocy ważnego kwalifikowanego certyfikatu są równoważne pod względem skutków prawnych dokumentom opatrzonym podpisami własnoręcznymi.) * Weryfikację poprawności danych w niniejszym zaświadczeniu można sprawdzić za pomocą numeru weryfikacyjnego zaświadczenia na stronie Polskiej Izby Inżynierów Budownictwa lub kontaktując się z biurem właściwej Okręgowej Izby Inżynierów Budownictwa. Podpis jest prawidłowy

20 6A L10 10,5/2,5 SE Ru 10 6A L9 10,5/2,5 AsXSn 2x25mm 2 88m / 100m konstrukcja wysięgnik 1m proj. szafa oświetlenia istn. sł. nr 35 S-6209 Raba Wyżna 11" SE A 6A 6A SE Ru L3 L2 L1 Ru 10 AsXSn 2x25mm 2 291m / 305m 6A L4 6A L5 6A L6 6A L A L8 SE Ru 10 Inwestor: Temat: Obiekt: Projektant: Gmina Raba Wyżna Raba Wyżna 41, Raba Wyżna Schemat ideowy linii oświetlenia ulicznego Pracownia projektowa: Budowa linii napowietrznej oświetlenia ulicznego przy drodze gminnej na roli Bogdałówka w miejscowości Raba Wyżna Firma Usługowo-Wykonawcza "Elektro-Tel" Piotr Bogdał Raba Wyżna 488 "A" Nr rysunku: Data: r.

21 ,5 26, FZ * FW Inwestor: Temat: Gmina Raba Wyżna Raba Wyżna 41, Raba Wyżna Projektowana szafa oświetlenia Pracownia projektowa: Firma Usługowo-Wykonawcza "Elektro-Tel" Piotr Bogdał Raba Wyżna 488 "A" Obiekt: Budowa linii napowietrznej oświetlenia ulicznego przy drodze gminnej na roli Bogdałówka w miejscowości Raba Wyżna Nr rysunku: 3 Projektant: Data: r.
