1 INSTRUKCJA OBS UGI RCD-M30/RCD-M35 Przed uruchomieniem urz¹dzenia prosimy uwa nie zapoznaæ siê z niniejsz¹ instrukcj¹ obs³ugi i stosowaæ jej zalecenia podczas u ytkowania urz¹dzenia.

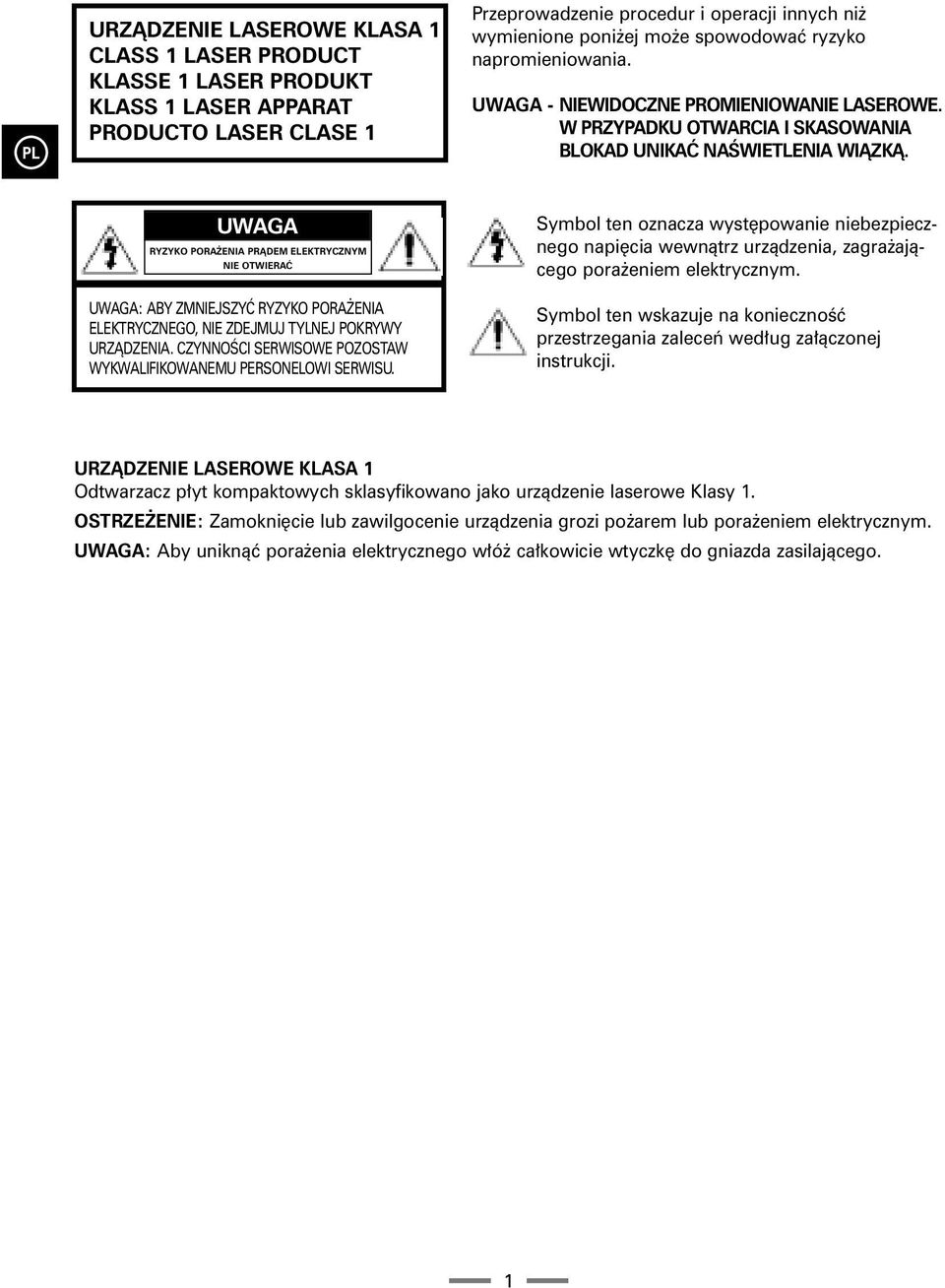

2 URZ DZENIE LASEROWE KLASA 1 CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT KLASS 1 LASER APPARAT PRODUCTO LASER CLASE 1 Przeprowadzenie procedur i operacji innych ni wymienione poni ej mo e spowodowaæ ryzyko napromieniowania. UWAGA - NIEWIDOCZNE PROMIENIOWANIE LASEROWE. W PRZYPADKU OTWARCIA I SKASOWANIA BLOKAD UNIKAÆ NAŒWIETLENIA WI ZK. UWAGA RYZYKO PORA ENIA PR DEM ELEKTRYCZNYM NIE OTWIERAÆ UWAGA: ABY ZMNIEJSZYÆ RYZYKO PORA ENIA ELEKTRYCZNEGO, NIE ZDEJMUJ TYLNEJ POKRYWY URZ DZENIA. CZYNNOŒCI SERWISOWE POZOSTAW WYKWALIFIKOWANEMU PERSONELOWI SERWISU. Symbol ten oznacza wystêpowanie niebezpiecznego napiêcia wewn¹trz urz¹dzenia, zagra aj¹cego pora eniem elektrycznym. Symbol ten wskazuje na koniecznoœæ przestrzegania zaleceñ wed³ug za³¹czonej instrukcji. URZ DZENIE LASEROWE KLASA 1 Odtwarzacz p³yt kompaktowych sklasyfikowano jako urz¹dzenie laserowe Klasy 1. OSTRZE ENIE: Zamokniêcie lub zawilgocenie urz¹dzenia grozi po arem lub pora eniem elektrycznym. UWAGA: Aby unikn¹æ pora enia elektrycznego w³ó ca³kowicie wtyczkê do gniazda zasilaj¹cego. 1

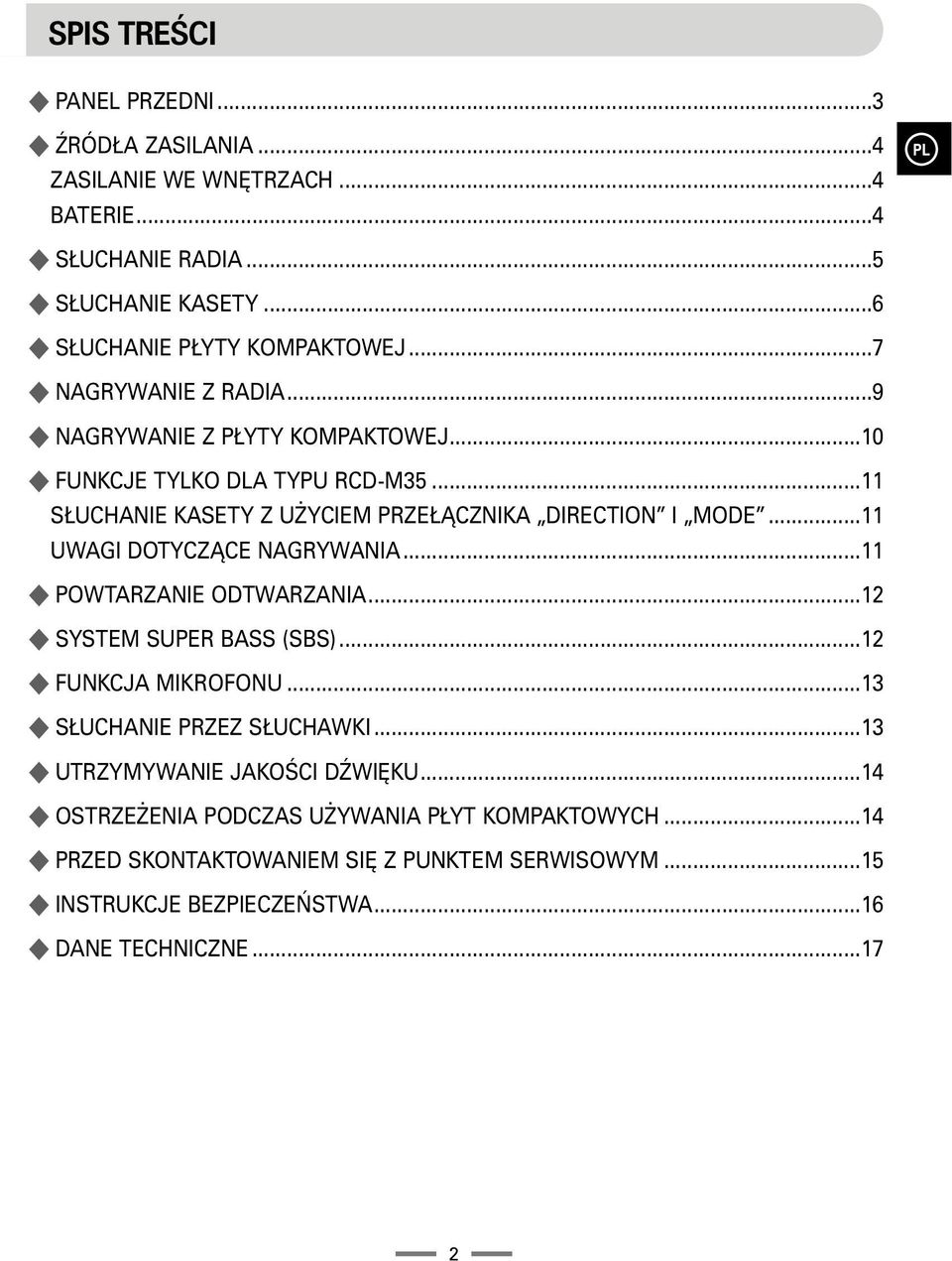

3 SPIS TREŒCI PANEL PRZEDNI...3 RÓD A ZASILANIA...4 ZASILANIE WE WNÊTRZACH...4 BATERIE...4 S UCHANIE RADIA...5 S UCHANIE KASETY...6 S UCHANIE P YTY KOMPAKTOWEJ...7 NAGRYWANIE Z RADIA...9 NAGRYWANIE Z P YTY KOMPAKTOWEJ...10 FUNKCJE TYLKO DLA TYPU RCD-M S UCHANIE KASETY Z U YCIEM PRZE CZNIKA DIRECTION I MODE...11 UWAGI DOTYCZ CE NAGRYWANIA...11 POWTARZANIE ODTWARZANIA...12 SYSTEM SUPER BASS (SBS)...12 FUNKCJA MIKROFONU...13 S UCHANIE PRZEZ S UCHAWKI...13 UTRZYMYWANIE JAKOŒCI D WIÊKU...14 OSTRZE ENIA PODCZAS U YWANIA P YT KOMPAKTOWYCH...14 PRZED SKONTAKTOWANIEM SIÊ Z PUNKTEM SERWISOWYM...15 INSTRUKCJE BEZPIECZEÑSTWA...16 DANE TECHNICZNE

4 SBS ON/OFF Volume CD Radio Radio/ CD OFF Tape Function FM STEREO FM MONO AM Band Repeat Tuning PRZEDNI PANEL PAUZA STOP/EJECT PRZEWIJANIE DO PRZODU PRZEWIJANIE DO TY U ODTWARZANIE NAGRYWANIE PRZYCISK FUNKCJI SBS WYŒWIETLACZ ODTWARZACZA P YT KOMPAKTOWYCH PRZYCISK FUNKCJI POWTARZANIA PRZE CZNIK FUNCTION POKRÊT O STEROWANIA G OŒNOŒCI PRZYCISK POMIJANIA/ PRZESZUKIWANIA DO TY U ODTWARZANIE /PAUZA Min Max STOP PRZE CZNIK ZAKRESU CZÊSTOTLIWOŒCI RADIOWYCH POKRÊT O STROJENIA PRZYCISK POMIJANIA/ PRZESZUKIWANIA DO PRZODU OTWIERANIE/ZAMYKANIE KIESZENI ODTWARZACZA P YT KOMPAKTOWYCH PRZE CZNIK KIERUNKU ODTWARZANIA PRZE CZNIK TRYBU OTWIERANIE/ZAMYKANIE KIESZENI ODTWARZACZA P YT KOMPAKTOWYCH GNIAZDO S UCHAWKOWE GNIAZDO MIKROFONU RCD-M30 GNIAZDO S UCHAWKOWE GNIAZDO MIKROFONU RCD-M35 3

5 RÓD A ZASILANIA ZASILANIE WE WNÊTRZACH (Back) 1 do gniazda zasilania urz¹dzenia 2 do gniazda zasilania pr¹dem zmiennym Przewód zasilaj¹cy (dostarczony) BATERIE 12V,D DM, UM-1, R20, HP2..., typ x 8 Nagrywanie lub odtwarzanie p³yt CD Podczas tych czynnoœci zaleca siê korzystanie z zasilania pr¹dem zmiennym. Uwaga: Urz¹dzenie nie bêdzie korzystaæ z zasilania bateriami je eli jest do niego pod³¹czony kabel zasilaj¹cy. 4

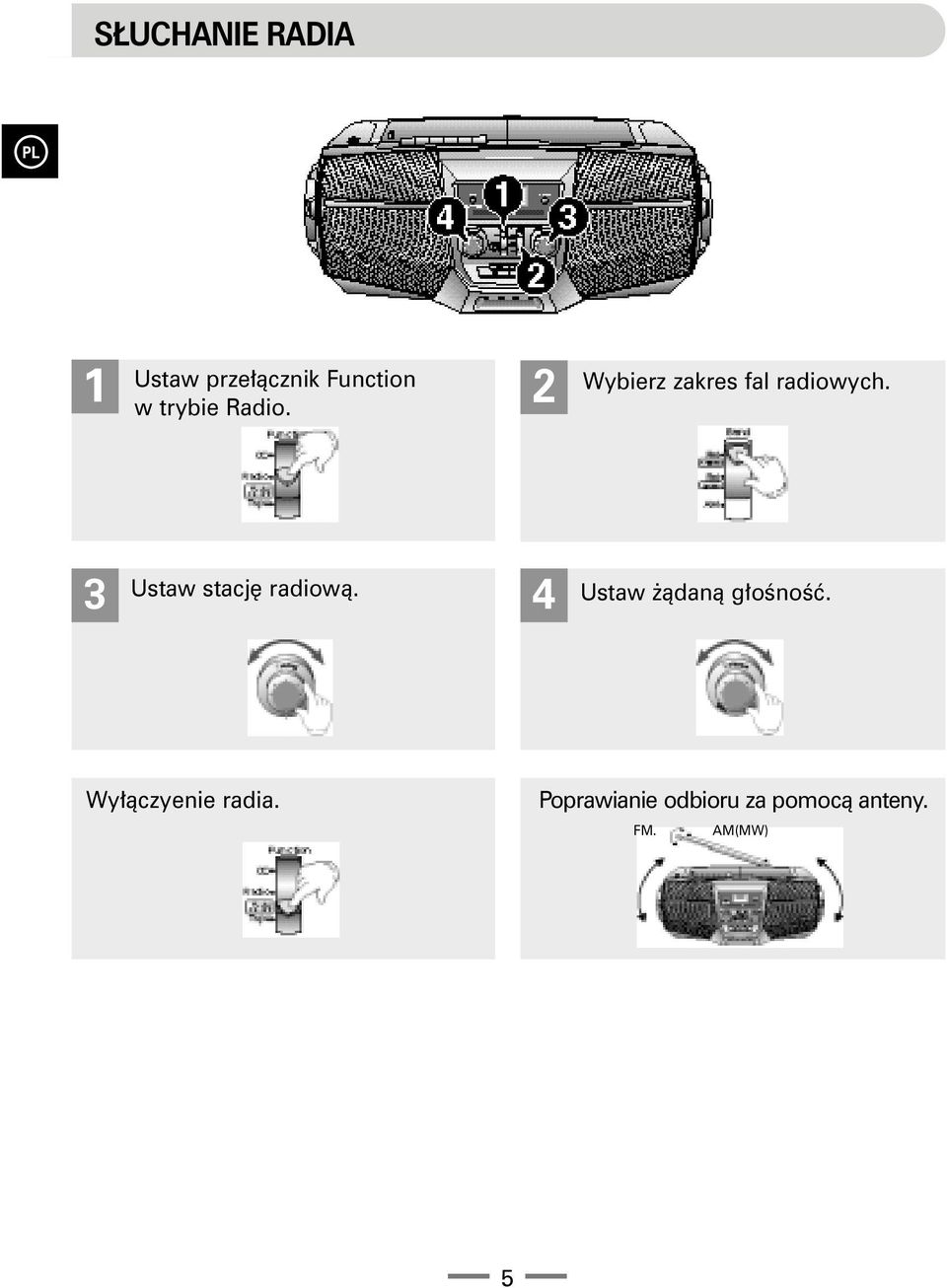

6 S UCHANIE RADIA Ustaw prze³¹cznik Function 1 2 w trybie Radio. Wybierz zakres fal radiowych. 3 Ustaw stacjê radiow¹. 4 Ustaw ¹dan¹ g³oœnoœæ. Wy³¹czyenie radia. Poprawianie odbioru za pomoc¹ anteny. FM. AM(MW) 5

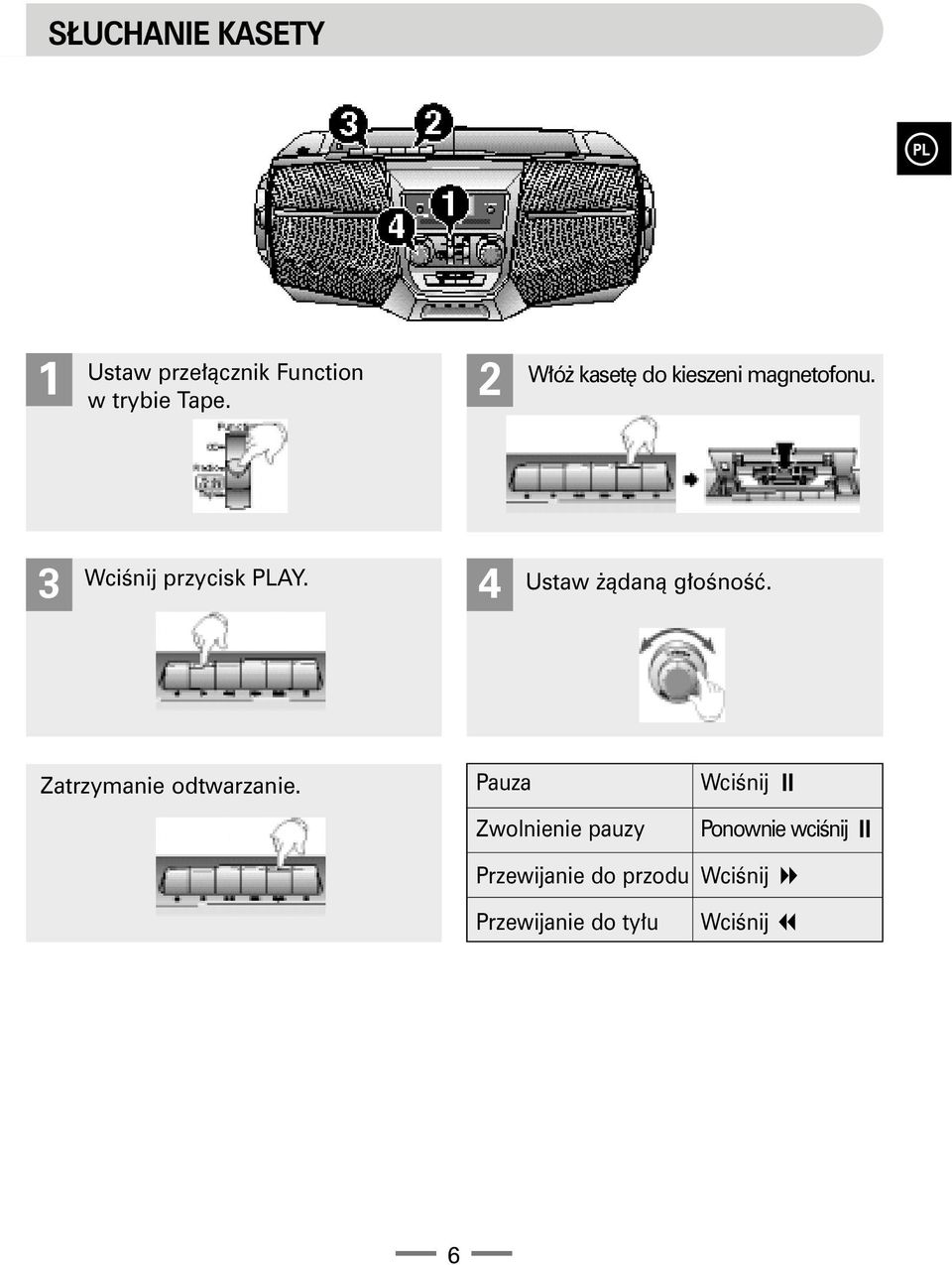

7 S UCHANIE KASETY Ustaw prze³¹cznik Function 1 2 w trybie Tape. W³ó kasetê do kieszeni magnetofonu. 3 Wciœnij przycisk AY. 4 Ustaw ¹dan¹ g³oœnoœæ. Zatrzymanie odtwarzanie. Pauza Wciœnij Zwolnienie pauzy Ponownie wciœnij Przewijanie do przodu Wciœnij Przewijanie do ty³u Wciœnij 6

8 S UCHANIE P YTY KOMPAKTOWEJ Ustaw prze³¹cznik Function 1 2 w trybie CD Zamknij pokrywê kieszeni CD. Naklejk¹ informacyjn¹ do góry 3 Wciœnij przycisk AY/PAUSE 4 Ustaw ¹dan¹ g³oœnoœæ ZATRZYMANIE ODTWARZANIA Pauza Zwolnienie pauzy Przerwanie odtwarzania Zakoñczenie s³uchania Wyjêcie p³yty CD Wciœnij AY/PAUSE Wciœnij AY/PAUSE Wciœnij STOP Wciœnij STOP i ustaw prze³¹cznik FUNCTION w pozycji TAPE (RADIO/CD OFF) Wciœnij STOP i nastêpnie CD OPEN 7

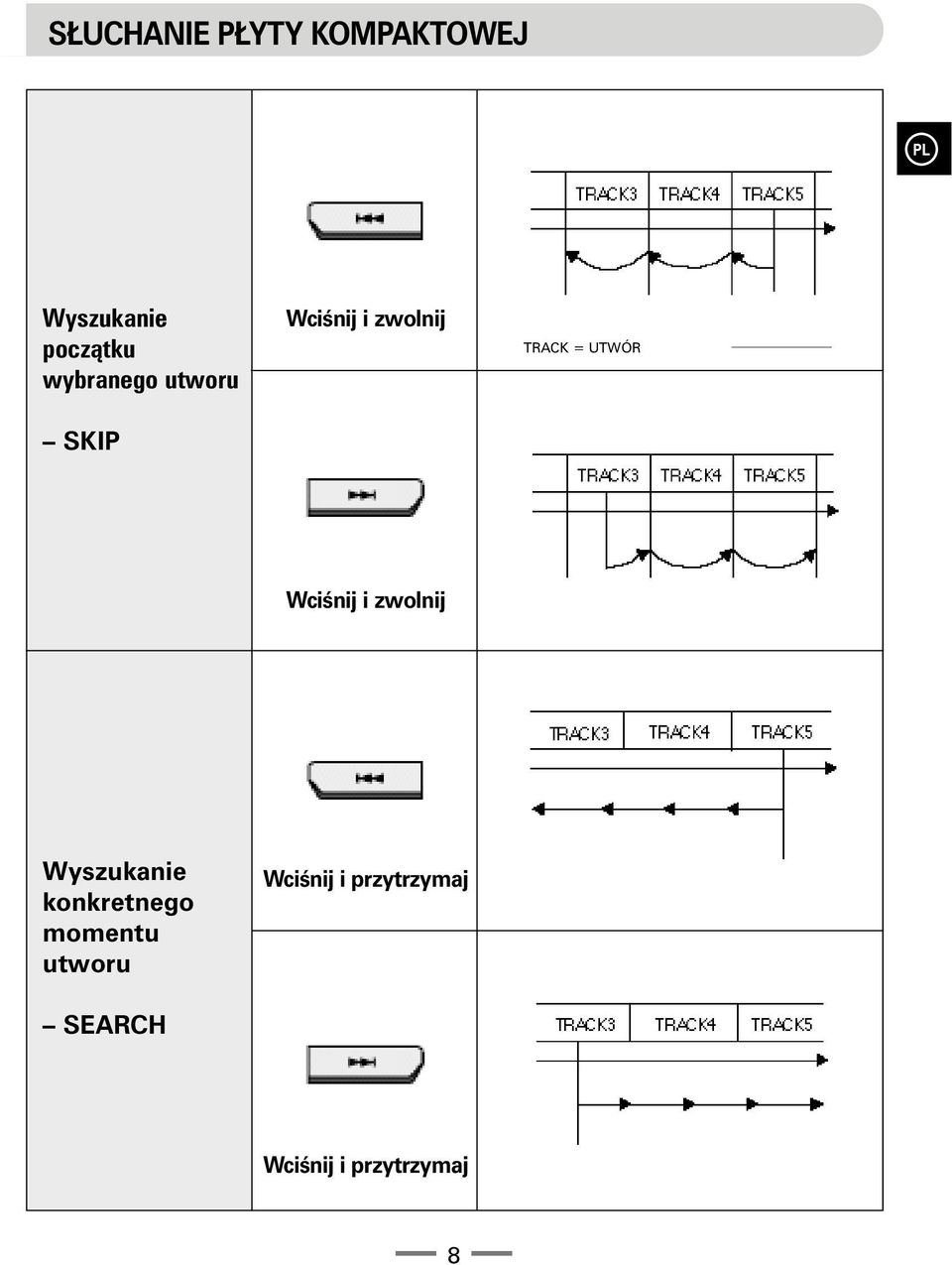

9 S UCHANIE P YTY KOMPAKTOWEJ Wyszukanie pocz¹tku wybranego utworu SKIP Wciœnij i zwolnij TRACK = UTWÓR Wciœnij i zwolnij Wyszukanie konkretnego momentu utworu SEARCH Wciœnij i przytrzymaj Wciœnij i przytrzymaj 8

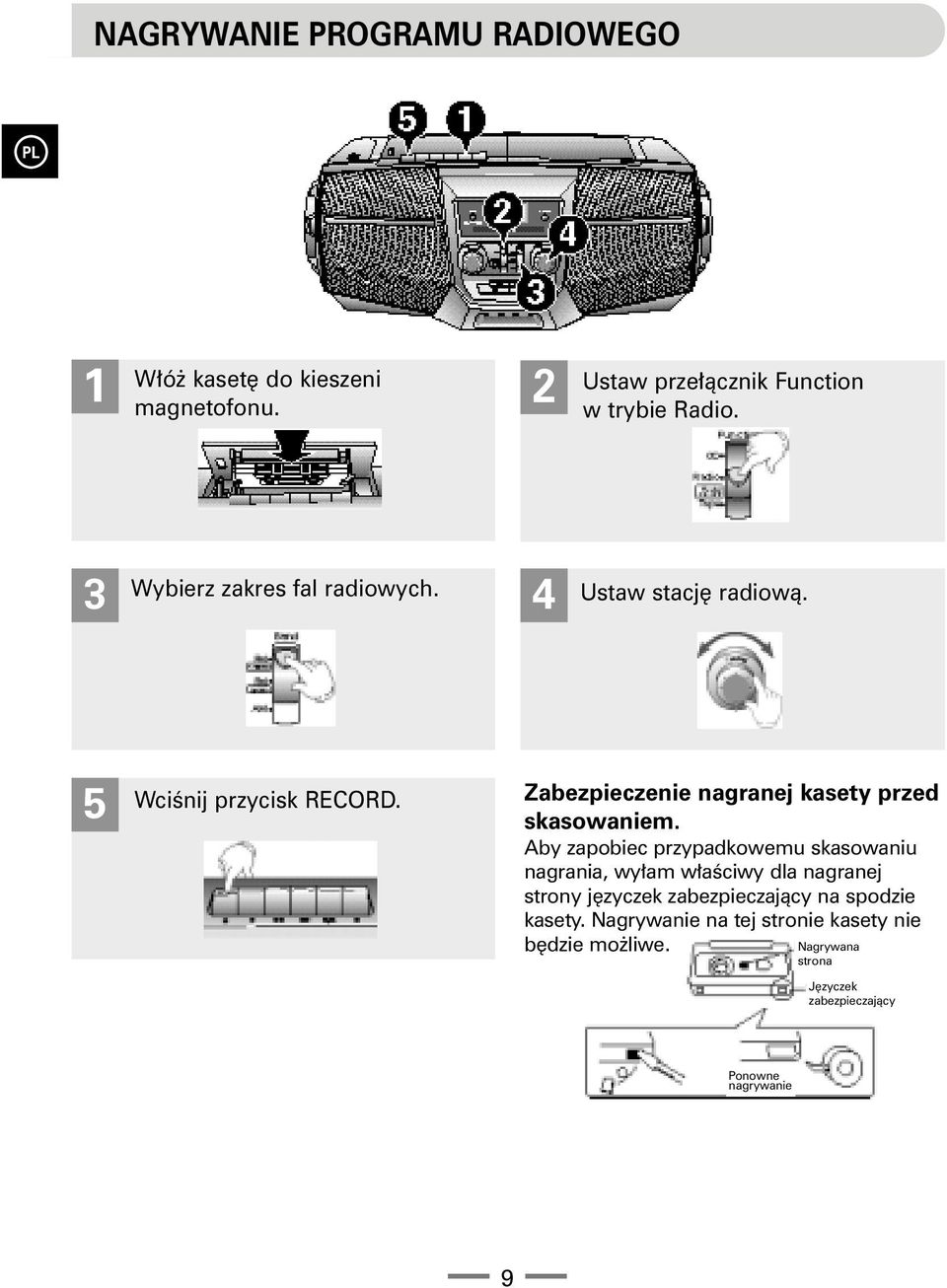

10 NAGRYWANIE PROGRAMU RADIOWEGO W³ó kasetê do kieszeni 1 2 magnetofonu. Ustaw prze³¹cznik Function w trybie Radio. 3 Wybierz zakres fal radiowych. 4 Ustaw stacjê radiow¹. 5 Wciœnij przycisk RECORD. Zabezpieczenie nagranej kasety przed skasowaniem. Aby zapobiec przypadkowemu skasowaniu nagrania, wy³am w³aœciwy dla nagranej strony jêzyczek zabezpieczaj¹cy na spodzie kasety. Nagrywanie na tej stronie kasety nie bêdzie mo liwe. Nagrywana strona Jêzyczek zabezpieczaj¹cy Ponowne nagrywanie 9

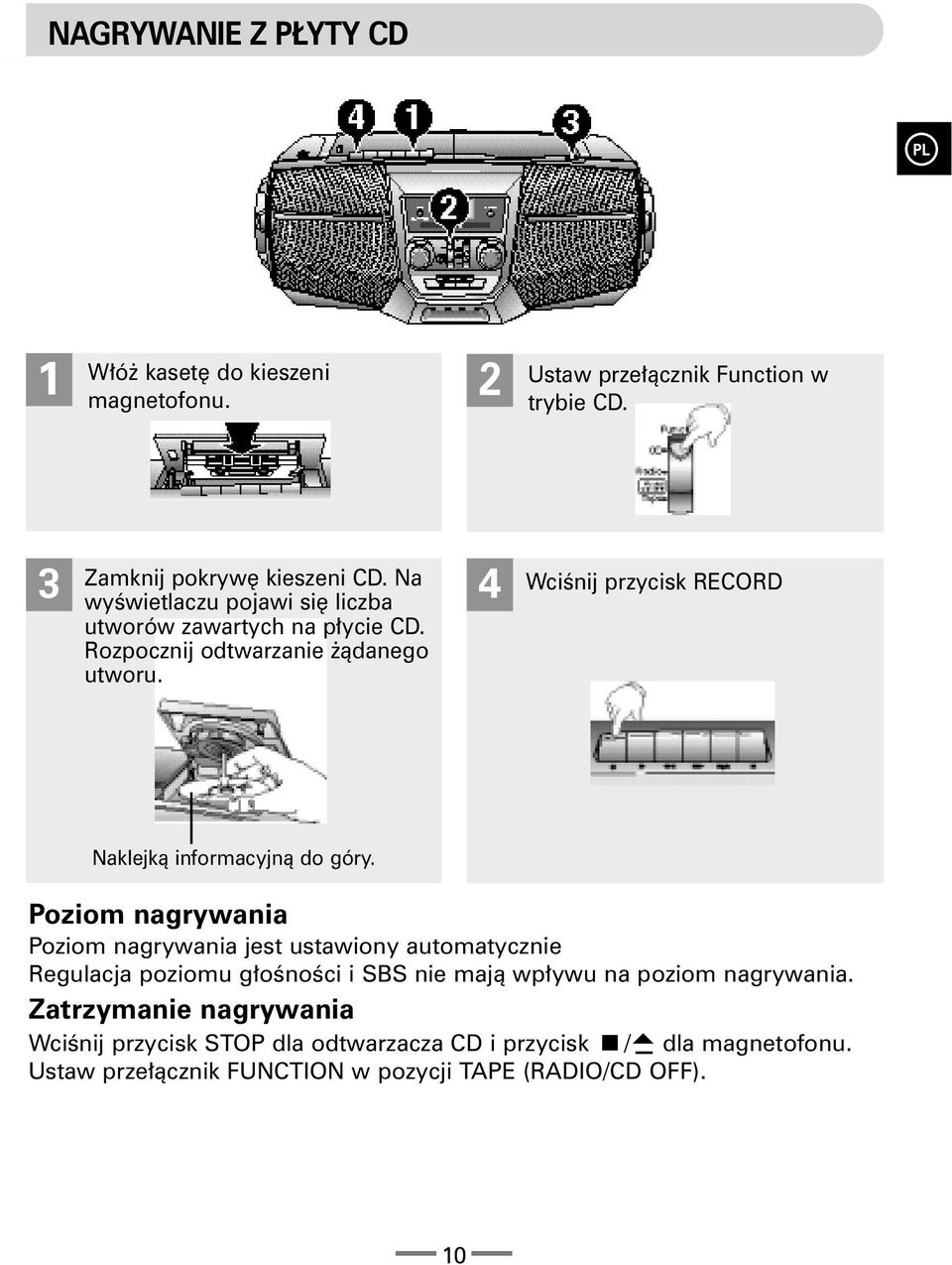

11 NAGRYWANIE Z P YTY CD W³ó kasetê do kieszeni 1 2 magnetofonu. Ustaw prze³¹cznik Function w trybie CD. 3 Zamknij pokrywê kieszeni CD. Na wyœwietlaczu pojawi siê liczba utworów zawartych na p³ycie CD. Rozpocznij odtwarzanie ¹danego utworu. 4 Wciœnij przycisk RECORD Naklejk¹ informacyjn¹ do góry. Poziom nagrywania Poziom nagrywania jest ustawiony automatycznie Regulacja poziomu g³oœnoœci i SBS nie maj¹ wp³ywu na poziom nagrywania. Zatrzymanie nagrywania Wciœnij przycisk STOP dla odtwarzacza CD i przycisk / dla magnetofonu. Ustaw prze³¹cznik FUNCTION w pozycji TAPE (RADIO/CD OFF). 10

12 FUNKCJE TYLKO DLA TYPU RCD-M35 S UCHANIE KASETY Z U YCIEM PRZE CZNIKÓW DIRECTION I MODE 1 Podczas odtwarzania przestaw prze³¹cznik DIRECTION aby zmieniæ kierunek odtwarzania kasety magnetofonowej (zmieniæ kana³ dÿwiêku). 2 Podczas odtwarzania przestaw prze³¹cznik MODE w pozycjê:,odtwarzanie zatrzyma siê na koñcu kasety je eli by³a odtwarzana w kierunku. Je eli kaseta by³a odtwarzana w kierunku, po dojœciu do koñca strony kierunek odtwarzania prze³¹czy siê automatycznie na., funkcja odtwarzania bêdzie kontynuowana i kierunek odtwarzania bêdzie siê zmieniaæ po ka dorazowym dojœciu taœmy do koñca strony UWAGI DOTYCZ CE NAGRYWANIA 1 Prze³¹cznik DIRECTION musi byæ ustawiony wstêpnie dla odtwarzanej kasety w kierunku niezale nie od ustawienia prze³¹cznika MODE. Funkcja nagrywania dzia³a tylko w tym kierunku. (Je eli nie mo na wcisn¹æ przycisku nagrywania Record, spróbuj przestawiæ prze³¹cznik DIRECTION aby zmieniæ kierunek na w³aœciwy). 2 W chwili osi¹gniêcia koñca kasety, przycisk Record zostanie automatycznie zwolniony (zatrzymanie nagrywania), utrzymuj¹c wciœniêty przycisk AY i odtwarzanie w przeciwnym kierunku. Aby zatrzymaæ funkcjê w dowolnym momencie, naciœnij po prostu przycisk Stop/Eject. 11

13 POWTARZANIE ODTWARZANIA 1 Wciœnij przycisk Repeat. Odtwarzany bêdzie bez przerwy jeden utwór. 2 Wciœnij przycisk Repeat jeszcze raz. Bêd¹ odtwarzane powtarzalnie wszystkie utwory na p³ycie. 3 Aby powróciæ do normalnego odtwarzania, ponownie wciœnij przycisk Repeat. SUPER BASS SYSTEM (SBS) Funkcja ta umo liwia otrzymanie mocniejszego, g³êbszego i bardziej realnego dÿwiêku. 1. Wciœnij przycisk SBS na przednim panelu urz¹dzenia. 2. Aby wy³¹czyæ funkcjê, ponownie wciœnij przycisk SBS. 12

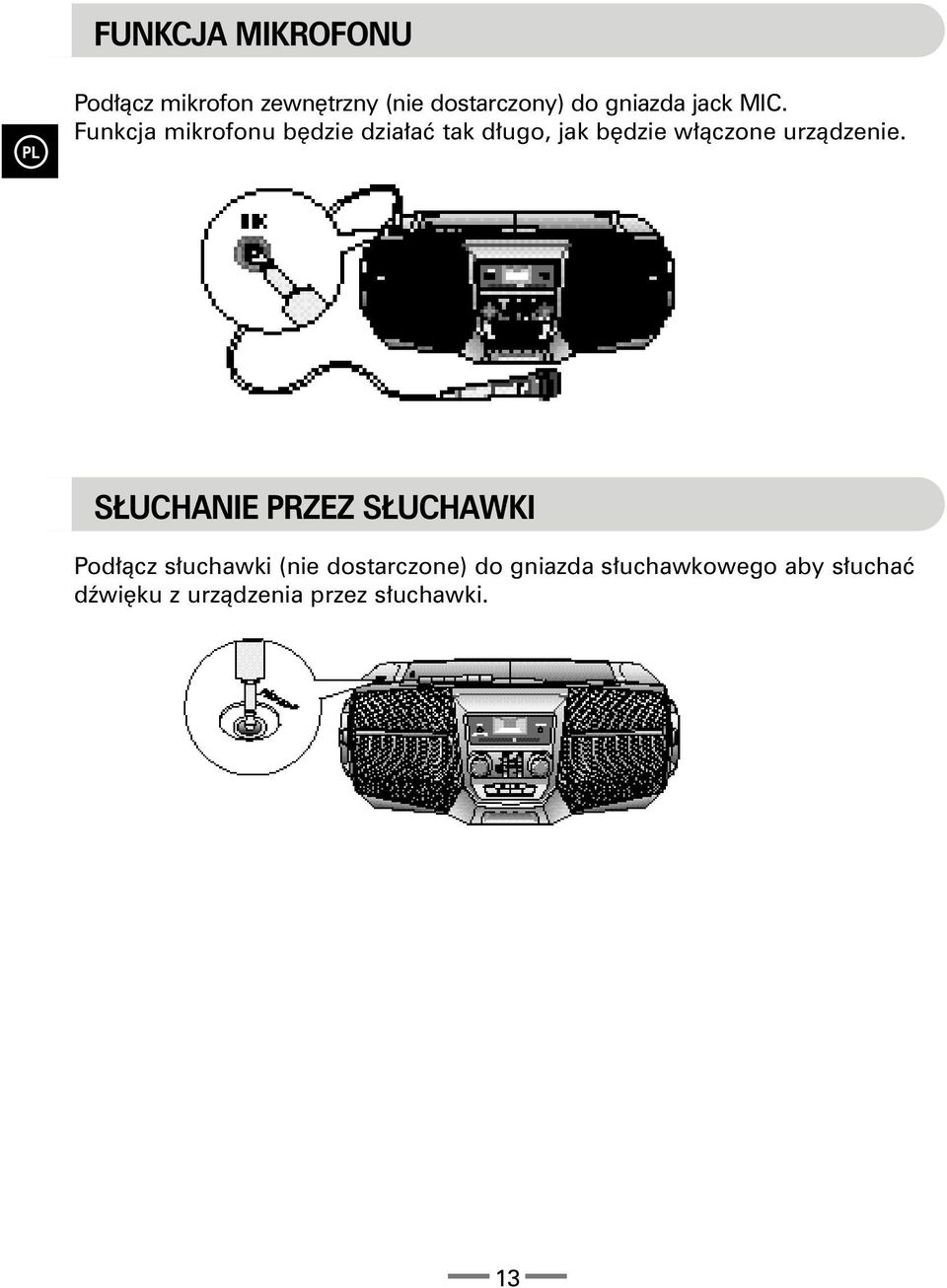

14 FUNKCJA MIKROFONU Pod³¹cz mikrofon zewnêtrzny (nie dostarczony) do gniazda jack MIC. Funkcja mikrofonu bêdzie dzia³aæ tak d³ugo, jak bêdzie w³¹czone urz¹dzenie. S UCHANIE PRZEZ S UCHAWKI Pod³¹cz s³uchawki (nie dostarczone) do gniazda s³uchawkowego aby s³uchaæ dÿwiêku z urz¹dzenia przez s³uchawki. 13

15 UTRZYMYWANIE JAKOŒCI D WIÊKU Aby uzyskaæ najlepsz¹ jakoœæ dÿwiêku z magnetofonu, nale y regularnie czyœciæ jego elementy (g³owice, wa³ki i rolki). Otwórz kieszeñ magnetofonu wciskaj¹c przycisk STOP/EJECT ( / ). U yj kawa³ka watki lub specjalnej kasety do czyszczenia: G³owic (➀) Wa³ków (➁) Rolek napêdowych (➂) Aby zapewniæ sobie doskona³¹ jakoœæ dÿwiêku z magnetofonu przez d³ugi czas: Sprawdzaj, czy taœma w kasecie jest prawid³owo nawiniêta Przechowuj kasety w czystym miejscu, z dala od bezpoœredniego nas³onecznienia, gdzie nie bêd¹ nara one na dzia³anie wysokich temperatur Unikaj u ywania kaset 120-minutowych, poniewa s¹ one szczególnie nietrwa³e. ZALECENIA PODCZAS U YWANIA P YT CD Trzymaj p³ytê za krawêdzie. Nie dotykaj powierzchni p³yty. Nie przyklejaj papieru lub taœmy do p³yty i nie pisz na jej naklejce informacyjnej. 14

16 PRZED SONTAKTOWANIEM SIÊ Z PUNKTEM SERWISOWYM Zapoznanie siê z nowym urz¹dzeniem zawsze zabiera trochê czasu. Je eli napotkasz jeden z zamieszczonych poni ej problemów, spróbuj wykorzystaæ podane rozwi¹zania zaoszczêdzi to czas i niedogodnoœci zwi¹zanych z wzywaniem pomocy serwisu. O G Ó L N E C D K A SE T Y R A D I O Problem System nie dzia³a Nie s³ychaæ dÿwiêku Odtwarzacz p³yt kompaktowych nie rozpoczyna odtwarzania Kaseta nie jest odtwarzana DŸwiêk zanika Kaseta nie zosta³a ca³kowicie skasowana S³ychaæ buczenie i zniekszta³cenia dÿwiêku Jakoœæ odbieranego sygna³u jest s³aba lub radio w ogóle nie odbiera audycji radiowych Sprawdzenie/Wyjaœnienie Przewód zasilania nie jest w³aœciwie pod³¹czony do gniazda œciennego lub gniazdo nie jest w³¹czone. G³oœnoœæ zosta³a ca³kowicie wyciszona. Nie zosta³a wybrana w³aœciwa funkcja (RADIO, CD, KASETA). Zosta³ pod³¹czony zestaw s³uchawkowy. Nie zosta³a wybrana funkcja odtwarzacza CD. P³yta zosta³a w³o ona naklejk¹ do do³u lub jest zabrudzona czy zadrapana. Czytnik laserowy jest brudny lub zakurzony. Urz¹dzenie nie zosta³o ustawione na p³askiej poziomej powierzchni. Nie zosta³a wybrana funkcja magnetofonu. Kaseta nie zosta³a w³o ona prawid³owo. Nie zosta³a zamkniêta kieszeñ magnetofonu. Taœma jest zbyt luÿna lub uszkodzona. G³owice magnetofonu s¹ zabrudzone. Rolki lub wa³ki napêdu s¹ zabrudzone. Taœma jest zu yta. Nie zosta³a wybrana funkcja RADIO. Nie zosta³ w³aœciwie wybrany zakres czêstotliwoœci fal radiowych. Zosta³a roz³¹czona antena lub nie jest ona zwrócona we w³aœciwym kierunku. Obracaj antenê a do uzyskania najlepszego po³o enia. Znajdujesz siê wewn¹trz budynku, którego œciany nie przepuszczaj¹ fal radiowych; musisz u yæ anteny zewnêtrznej. 15

17 INSTRUKCJE BEZPIECZEÑSTWA Nie wystawiaj urz¹dzenia na bezpoœrednie dzia³anie promieniowania s³onecznego lub innych Ÿróde³ gor¹ca. Mo e to spowodowaæ przegrzanie i nieprawid³owe dzia³anie. W czasie wy³adowañ atmosferycznych od³¹cz wtyczkê zasilania od gniazda. Skoki napiêcia spowodowane piorunami mog¹ uszkodziæ urz¹dzenie. Nie ustawiaj ciê kich przedmiotów na przewodzie zasilania. Uszkodzenie kabla zasilania mo e prowadziæ do uszkodzenia sprzêtu (ryzyko po- aru) i spowodowaæ pora enie elektryczne. Nie demontuj adnych paneli urz¹dzenia. Wnêtrze urz¹dzenia zawiera czêœci, które mog¹ spowodowaæ pora enie elektryczne. Zewnêtrzne warunki pracy otoczenia: Temperatura otoczenia 5 0 C-35 0 C Wilgotnoœæ 10-75% Podczas u ywania s³uchawek nie s³uchaj muzyki zbyt g³oœno. D³ugotrwa³e u ywanie s³uchawek z nadmiern¹ g³oœnoœci¹ prowadzi do uszkodzenia s³uchu. 16

18 DANE TECHNICZNE RADIO AM(MW) Zakres czêstotliwoœci: KHz ~1605 KHz (OPCJA) KHz ~1700 KHz FM Zakres czêstotliwoœci MHz ~ 108 MHz (OPCJA) MHz ~108 MHz ODTWARZACZ P YT CD Czêstotliwoœæ pracy Hz ~ 20 KHz MAGNETOFON KASETOWY Czêstotliwoœæ pracy Hz ~ 6.3 KHz DANE OGÓLNE Moc wyjœciowa... 2 x 3 Watt Wymiary (szer.) x 185 (wys.) x 320 (g³êb.)mm 17
