1 NOWOCZESNA TECHNOLOGIA NA BLOKU OPERACYJNYM

2 SPIS TREŚCI WSTĘP 5 MATERIAŁY 8 TECHNOLOGIA 29 ZALETY SYSTEMU ALVO MEDICAL 43 HIGIENA 49 ZARZĄDZANIE PROJEKTEM 53

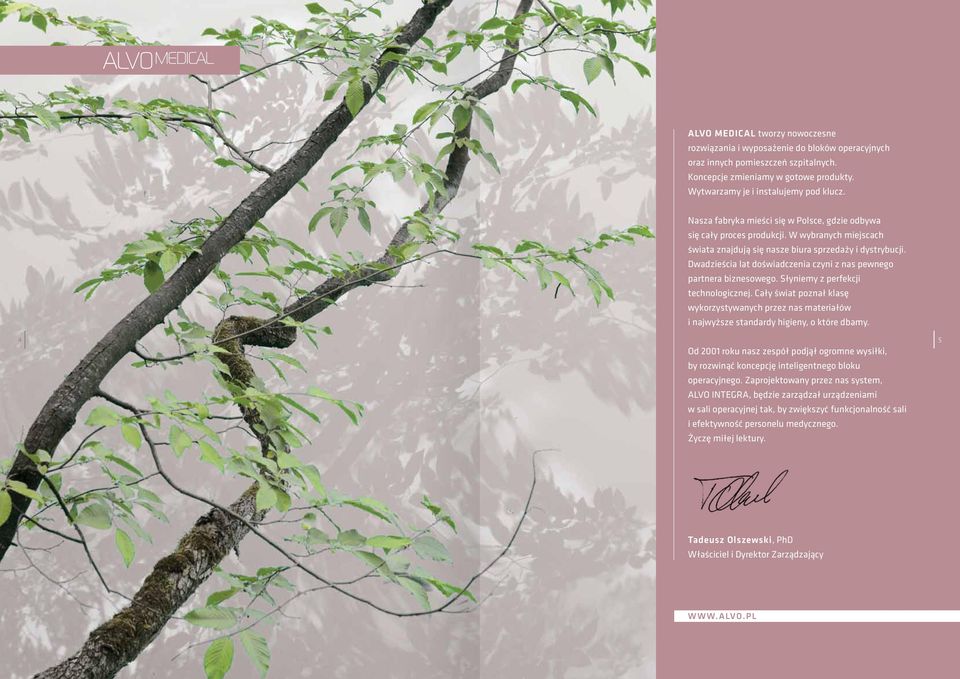

3 ALVO MEDICAL tworzy nowoczesne rozwiązania i wyposażenie do bloków operacyjnych oraz innych pomieszczeń szpitalnych. Koncepcje zmieniamy w gotowe produkty. Wytwarzamy je i instalujemy pod klucz. 4 Nasza fabryka mieści się w Polsce, gdzie odbywa się cały proces produkcji. W wybranych miejscach świata znajdują się nasze biura sprzedaży i dystrybucji. Dwadzieścia lat doświadczenia czyni z nas pewnego partnera biznesowego. Słyniemy z perfekcji technologicznej. Cały świat poznał klasę wykorzystywanych przez nas materiałów i najwyższe standardy higieny, o które dbamy. Od 2001 roku nasz zespół podjął ogromne wysiłki, by rozwinąć koncepcję inteligentnego bloku operacyjnego. Zaprojektowany przez nas system, ALVO INTEGRA, będzie zarządzał urządzeniami w sali operacyjnej tak, by zwiększyć funkcjonalność sali i efektywność personelu medycznego. Życzę miłej lektury. 5 Tadeusz Olszewski, PhD Właściciel i Dyrektor Zarządzający

4 6 7

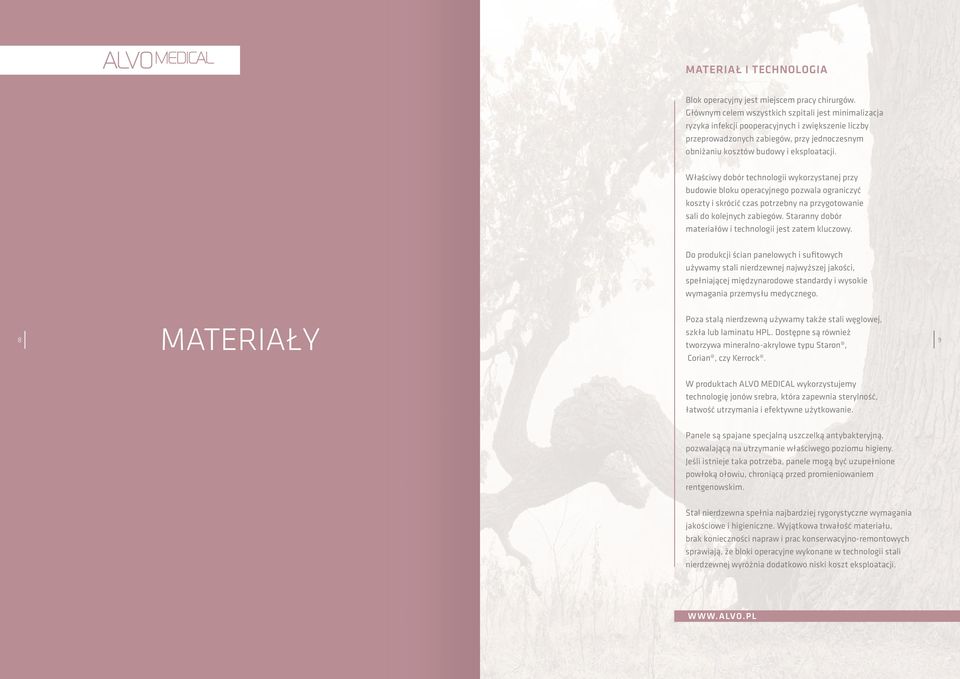

5 MATERIAŁ I TECHNOLOGIA Blok operacyjny jest miejscem pracy chirurgów. Głównym celem wszystkich szpitali jest minimalizacja ryzyka infekcji pooperacyjnych i zwiększenie liczby przeprowadzonych zabiegów, przy jednoczesnym obniżaniu kosztów budowy i eksploatacji. Właściwy dobór technologii wykorzystanej przy budowie bloku operacyjnego pozwala ograniczyć koszty i skrócić czas potrzebny na przygotowanie sali do kolejnych zabiegów. Staranny dobór materiałów i technologii jest zatem kluczowy. Do produkcji ścian panelowych i sufitowych używamy stali nierdzewnej najwyższej jakości, spełniającej międzynarodowe standardy i wysokie wymagania przemysłu medycznego. Poza stalą nierdzewną używamy także stali węglowej, 8 MATERIAŁY szkła lub laminatu HPL. Dostępne są również tworzywa mineralno-akrylowe typu Staron, 9 Corian, czy Kerrock. W produktach ALVO MEDICAL wykorzystujemy technologię jonów srebra, która zapewnia sterylność, łatwość utrzymania i efektywne użytkowanie. Panele są spajane specjalną uszczelką antybakteryjną, pozwalającą na utrzymanie właściwego poziomu higieny. Jeśli istnieje taka potrzeba, panele mogą być uzupełnione powłoką ołowiu, chroniącą przed promieniowaniem rentgenowskim. Stal nierdzewna spełnia najbardziej rygorystyczne wymagania jakościowe i higieniczne. Wyjątkowa trwałość materiału, brak konieczności napraw i prac konserwacyjno-remontowych sprawiają, że bloki operacyjne wykonane w technologii stali nierdzewnej wyróżnia dodatkowo niski koszt eksploatacji.

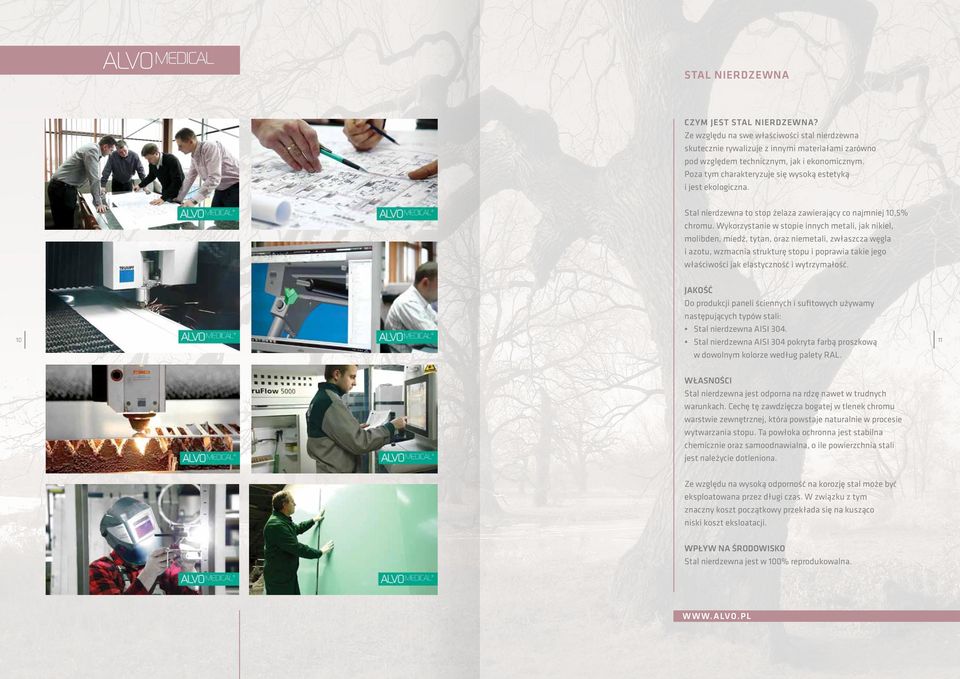

6 STAL NIERDZEWNA CZYM JEST STAL NIERDZEWNA? Ze względu na swe właściwości stal nierdzewna skutecznie rywalizuje z innymi materiałami zarówno pod względem technicznym, jak i ekonomicznym. Poza tym charakteryzuje się wysoką estetyką i jest ekologiczna. Stal nierdzewna to stop żelaza zawierający co najmniej 10,5% chromu. Wykorzystanie w stopie innych metali, jak nikiel, molibden, miedź, tytan, oraz niemetali, zwłaszcza węgla i azotu, wzmacnia strukturę stopu i poprawia takie jego właściwości jak elastyczność i wytrzymałość. 10 JAKOŚĆ Do produkcji paneli ściennych i sufitowych używamy następujących typów stali: Stal nierdzewna AISI 304. Stal nierdzewna AISI 304 pokryta farbą proszkową w dowolnym kolorze według palety RAL. 11 WŁASNOŚCI Stal nierdzewna jest odporna na rdzę nawet w trudnych warunkach. Cechę tę zawdzięcza bogatej w tlenek chromu warstwie zewnętrznej, która powstaje naturalnie w procesie wytwarzania stopu. Ta powłoka ochronna jest stabilna chemicznie oraz samoodnawialna, o ile powierzchnia stali jest należycie dotleniona. Ze względu na wysoką odporność na korozję stal może być eksploatowana przez długi czas. W związku z tym znaczny koszt początkowy przekłada się na kusząco niski koszt eksloatacji. Wpływ na środowisko Stal nierdzewna jest w 100% reprodukowalna.

7 WARIANTY WYKONANIA stal nierdzewna stal nierdzewna pokryta farbą proszkową i BioCote stal ocynkowana pokryta farbą proszkową i BioCote OCHRONA ANTYBAKTERYJNA BIOCOTE ZALETY STALI NIERDZEWNEJ W procesie wytwarzania wzbogacamy swoje produkty technologią BioCote, wykorzystującą właściwości srebra, naturalnego środka bakteriobójczego. Dzięki temu są one czystsze, bezpieczniejsze i bardziej higieniczne. wysoka odporność na korozję wysoka odporność na uszkodzenia mechaniczne łatwe czyszczenie znikoma porowatość powierzchni 12 Panel ścienny ze stali nierdzewnej Panel ścienny ze stali nierdzewnej z panelem grzewczym BioCote stanowi uzupełnienie tradycyjnych praktyk higienicznych, takich jak mycie rąk i czyszczenie narzędzi. Działa przez 24 godziny na dobę, utrzymując najniższy poziom zanieczyszczenia drobnoustrojami. utrzymuje własności zarówno w wysokich, jak i w niskich temperaturach dostępna w połączeniu z ołowiem chroniącymi przed promieniowaniem różnorodne kształty i warianty wykończenia powierzchni 13 Grubość ścian w poszczególnych wersjach Jedno- lub dwupowłokowa ściana z panelem ze stali nierdzewnej co najmniej 34 mm grubości wysoka wartość estetyczna (nowoczesna, lekka, prestiżowa) Panel ścienny ze stali nierdzewnej widok z góry ekologiczna 34 mm 20 mm 14 mm 89 mm 75 mm 14 mm reprodukowalna 64 mm 14 mm 50 mm 128 mm 100 mm 14 mm 14 mm najwyższe bezpieczeństwo higieniczne i redukcja rozwoju bakterii aż o 99,9% dzięki technologii BioCote Systemowe ściany mogą być wykonane jako jednopowłokowe w przypadku okładania istniejącej ściany oraz dwupowłokowe w przypadku ścianek działowych.

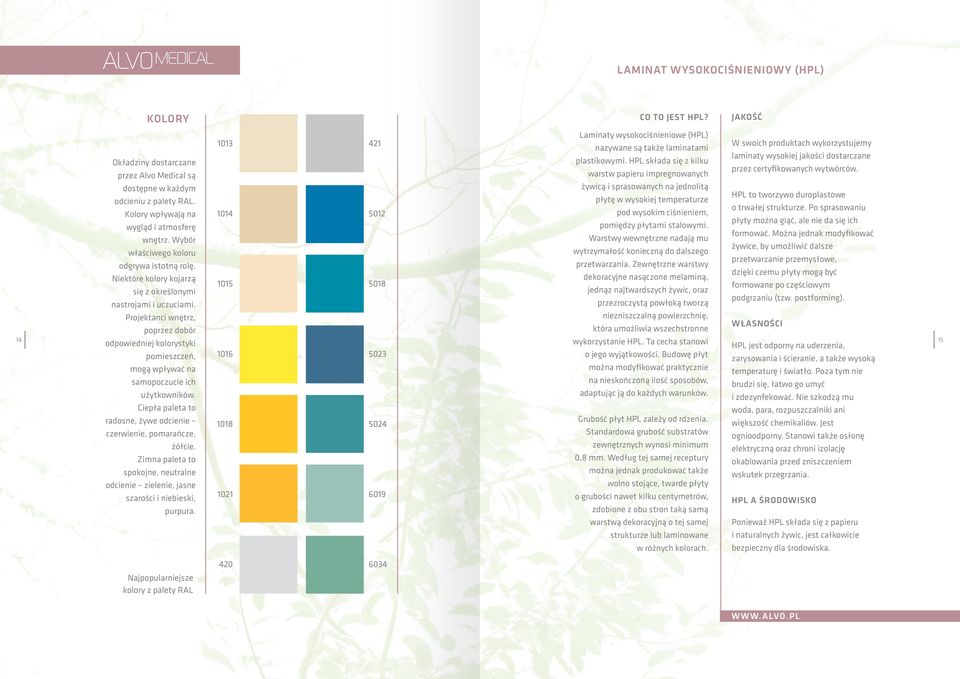

8 LAMINAT WYSOKOCIŚNIENIOWY (HPL) KOLORY CO TO JEST HPL? JAKOŚĆ 14 Okładziny dostarczane przez Alvo Medical są dostępne w każdym odcieniu z palety RAL. Kolory wpływają na wygląd i atmosferę wnętrz. Wybór właściwego koloru odgrywa istotną rolę. Niektóre kolory kojarzą się z określonymi nastrojami i uczuciami. Projektanci wnętrz, poprzez dobór odpowiedniej kolorystyki pomieszczeń, mogą wpływać na samopoczucie ich użytkowników. Ciepła paleta to radosne, żywe odcienie czerwienie, pomarańcze, żółcie. Zimna paleta to spokojne, neutralne odcienie zielenie, jasne szarości i niebieski, purpura Laminaty wysokociśnieniowe (HPL) nazywane są także laminatami plastikowymi. HPL składa się z kilku warstw papieru impregnowanych żywicą i sprasowanych na jednolitą płytę w wysokiej temperaturze pod wysokim ciśnieniem, pomiędzy płytami stalowymi. Warstwy wewnętrzne nadają mu wytrzymałość konieczną do dalszego przetwarzania. Zewnętrzne warstwy dekoracyjne nasączone melaminą, jednąz najtwardszych żywic, oraz przezroczystą powłoką tworzą niezniszczalną powierzchnię, która umożliwia wszechstronne wykorzystanie HPL. Ta cecha stanowi o jego wyjątkowości. Budowę płyt można modyfikować praktycznie na nieskończoną ilość sposobów, adaptując ją do każdych warunków. Grubość płyt HPL zależy od rdzenia. Standardowa grubość substratów zewnętrznych wynosi minimum 0,8 mm. Według tej samej receptury można jednak produkować także wolno stojące, twarde płyty o grubości nawet kilku centymetrów, zdobione z obu stron taką samą warstwą dekoracyjną o tej samej W swoich produktach wykorzystujemy laminaty wysokiej jakości dostarczane przez certyfikowanych wytwórców. HPL to tworzywo duroplastowe o trwałej strukturze. Po sprasowaniu płyty można giąć, ale nie da się ich formować. Można jednak modyfikować żywice, by umożliwić dalsze przetwarzanie przemysłowe, dzięki czemu płyty mogą być formowane po częściowym podgrzaniu (tzw. postforming). WŁASNOŚCI HPL jest odporny na uderzenia, zarysowania i ścieranie, a także wysoką temperaturę i światło. Poza tym nie brudzi się, łatwo go umyć i zdezynfekować. Nie szkodzą mu woda, para, rozpuszczalniki ani większość chemikaliów. Jest ognioodporny. Stanowi także osłonę elektryczną oraz chroni izolację okablowania przed zniszczeniem wskutek przegrzania. HPL a środowisko Ponieważ HPL składa się z papieru 15 strukturze lub laminowane i naturalnych żywic, jest całkowicie w różnych kolorach. bezpieczny dla środowiska Najpopularniejsze kolory z palety RAL

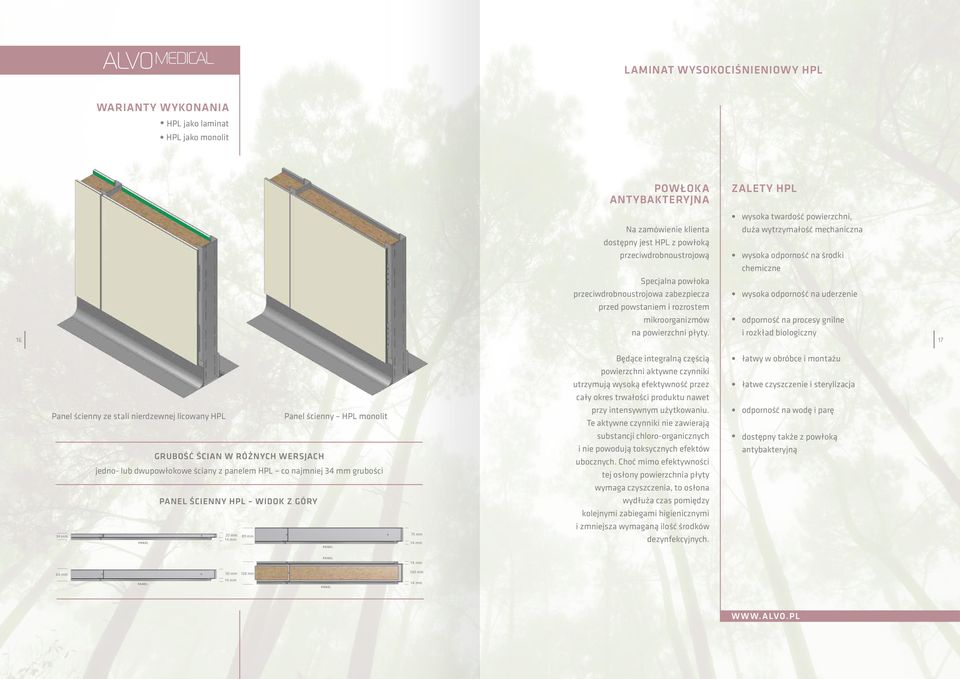

9 laminat wysokociśnieniowy hpl WARIANTY WYKONANIA HPL jako laminat HPL jako monolit POWŁOKA ANTYBAKTERYJNA ZALETY HPL 16 Na zamówienie klienta dostępny jest HPL z powłoką przeciwdrobnoustrojową Specjalna powłoka przeciwdrobnoustrojowa zabezpiecza przed powstaniem i rozrostem mikroorganizmów na powierzchni płyty. wysoka twardość powierzchni, duża wytrzymałość mechaniczna wysoka odporność na środki chemiczne wysoka odporność na uderzenie odporność na procesy gnilne i rozkład biologiczny 17 Panel ścienny ze stali nierdzewnej licowany HPL Panel ścienny HPL monolit Grubość ścian w różnych wersjach jedno- lub dwupowłokowe ściany z panelem HPL co najmniej 34 mm grubości panel ścienny HPL widok z góry 34 mm 20 mm 89 mm 14 mm 75 mm 14 mm Będące integralną częścią powierzchni aktywne czynniki utrzymują wysoką efektywność przez cały okres trwałości produktu nawet przy intensywnym użytkowaniu. Te aktywne czynniki nie zawierają substancji chloro-organicznych i nie powodują toksycznych efektów ubocznych. Choć mimo efektywności tej osłony powierzchnia płyty wymaga czyszczenia, to osłona wydłuża czas pomiędzy kolejnymi zabiegami higienicznymi i zmniejsza wymaganą ilość środków dezynfekcyjnych. łatwy w obróbce i montażu łatwe czyszczenie i sterylizacja odporność na wodę i parę dostępny także z powłoką antybakteryjną 14 mm 64 mm 50 mm 14 mm 128 mm 100 mm 14 mm

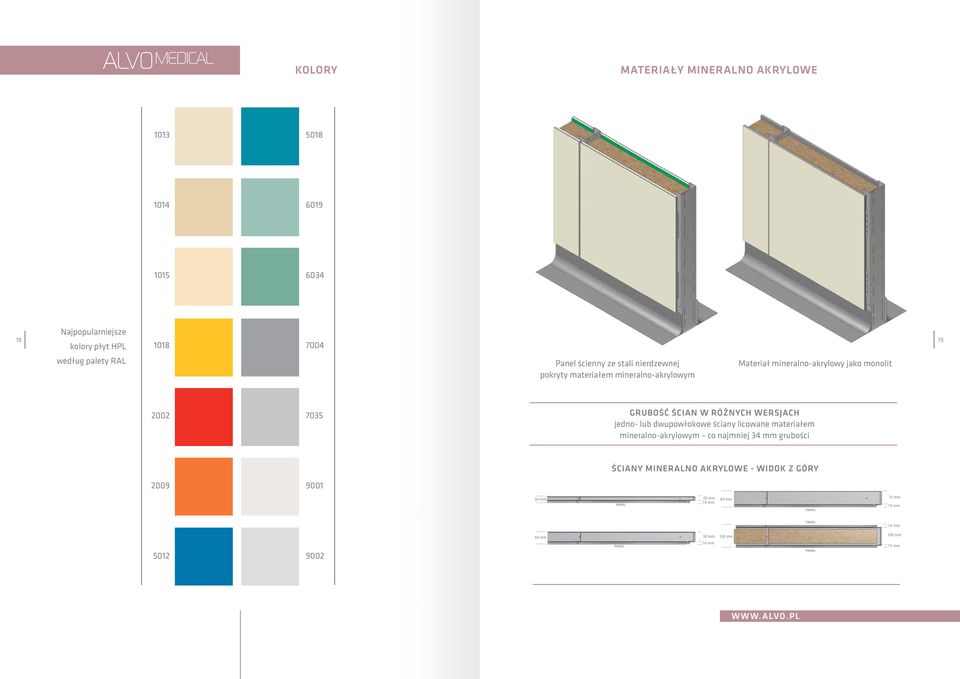

10 KOLORY MATERIAŁY MINERALNO AKRYLOWE Najpopularniejsze kolory płyt HPL według palety RAL Panel ścienny ze stali nierdzewnej pokryty materiałem mineralno-akrylowym Materiał mineralno-akrylowy jako monolit Grubość ścian w różnych wersjach jedno- lub dwupowłokowe ściany licowane materiałem mineralno-akrylowym co najmniej 34 mm grubości ŚCIANY MINERALNO AKRYLOWE - WIDOK Z GÓRY mm 20 mm 14 mm 89 mm 75 mm 14 mm 14 mm mm 50 mm 128 mm 100 mm 14 mm 14 mm

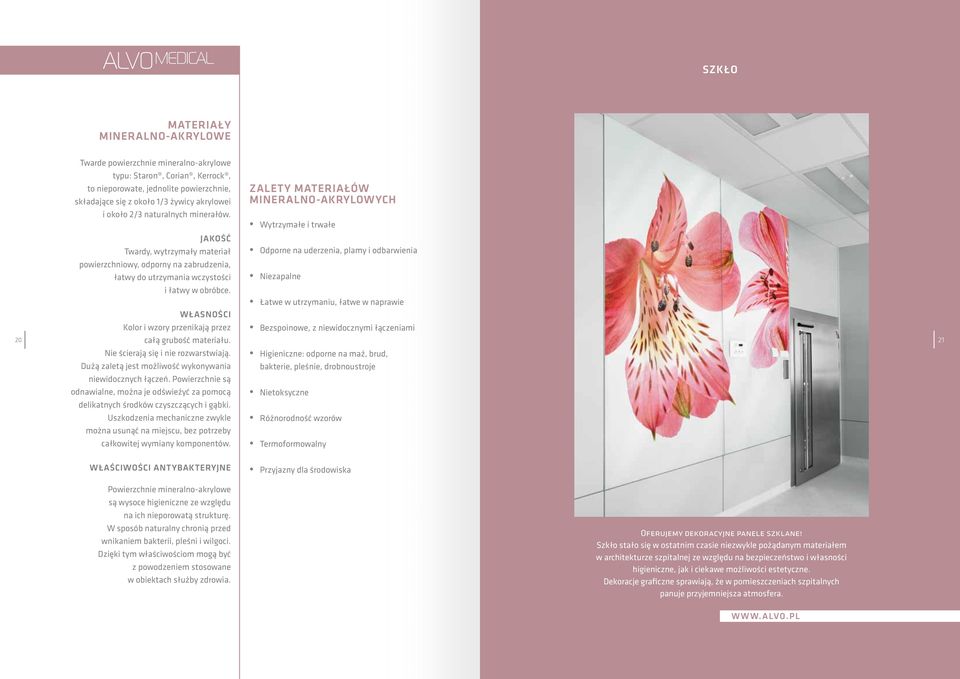

11 SZKŁO MATERIAŁY MINERALNO-AKRYLOWE Twarde powierzchnie mineralno-akrylowe typu: Staron, Corian, Kerrock, to nieporowate, jednolite powierzchnie, składające się z około 1/3 żywicy akrylowei Zalety materiałów mineralno-akrylowych i około 2/3 naturalnych minerałów. Wytrzymałe i trwałe JAKOŚĆ Twardy, wytrzymały materiał Odporne na uderzenia, plamy i odbarwienia powierzchniowy, odporny na zabrudzenia, łatwy do utrzymania wczystości Niezapalne i łatwy w obróbce. Łatwe w utrzymaniu, łatwe w naprawie WŁASNOŚCI 20 Kolor i wzory przenikają przez całą grubość materiału. Bezspoinowe, z niewidocznymi łączeniami 21 Nie ścierają się i nie rozwarstwiają. Dużą zaletą jest możliwość wykonywania Higieniczne: odporne na maź, brud, bakterie, pleśnie, drobnoustroje niewidocznych łączeń. Powierzchnie są odnawialne, można je odświeżyć za pomocą delikatnych środków czyszczących i gąbki. Nietoksyczne Uszkodzenia mechaniczne zwykle można usunąć na miejscu, bez potrzeby Różnorodność wzorów całkowitej wymiany komponentów. Termoformowalny WŁAŚCIWOŚCI ANTYBAKTERYJNE Przyjazny dla środowiska Powierzchnie mineralno-akrylowe są wysoce higieniczne ze względu na ich nieporowatą strukturę. W sposób naturalny chronią przed wnikaniem bakterii, pleśni i wilgoci. Dzięki tym właściwościom mogą być z powodzeniem stosowane w obiektach służby zdrowia. Oferujemy dekoracyjne panele szklane! Szkło stało się w ostatnim czasie niezwykle pożądanym materiałem w architekturze szpitalnej ze względu na bezpieczeństwo i własności higieniczne, jak i ciekawe możliwości estetyczne. Dekoracje graficzne sprawiają, że w pomieszczeniach szpitalnych panuje przyjemniejsza atmosfera.

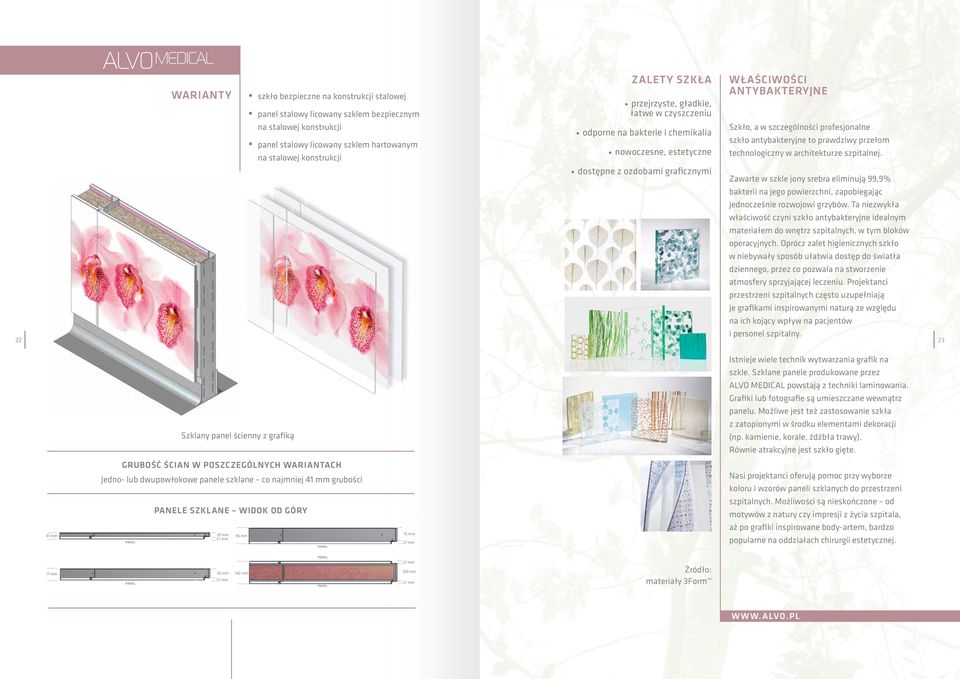

12 22 WARIANTY szkło bezpieczne na konstrukcji stalowej panel stalowy licowany szklem bezpiecznym na stalowej konstrukcji panel stalowy licowany szklem hartowanym na stalowej konstrukcji ZALETY SZKŁA przejrzyste, gładkie, łatwe w czyszczeniu odporne na bakterie i chemikalia nowoczesne, estetyczne dostępne z ozdobami graficznymi WŁAŚCIWOŚCI ANTYBAKTERYJNE Szkło, a w szczególności profesjonalne szkło antybakteryjne to prawdziwy przełom technologiczny w architekturze szpitalnej. Zawarte w szkle jony srebra eliminują 99,9% bakterii na jego powierzchni, zapobiegając jednocześnie rozwojowi grzybów. Ta niezwykła właściwość czyni szkło antybakteryjne idealnym materiałem do wnętrz szpitalnych, w tym bloków operacyjnych. Oprócz zalet higienicznych szkło w niebywały sposób ułatwia dostęp do światła dziennego, przez co pozwala na stworzenie atmosfery sprzyjającej leczeniu. Projektanci przestrzeni szpitalnych często uzupełniają je grafikami inspirowanymi naturą ze względu na ich kojący wpływ na pacjentów i personel szpitalny. 23 Szklany panel ścienny z grafiką Istnieje wiele technik wytwarzania grafik na szkle. Szklane panele produkowane przez ALVO MEDICAL powstają z techniki laminowania. Grafiki lub fotografie są umieszczane wewnątrz panelu. Możliwe jest też zastosowanie szkła z zatopionymi w środku elementami dekoracji (np. kamienie, korale, źdźbła trawy). Równie atrakcyjne jest szkło gięte. 41 mm Grubość ścian w poszczególnych wariantach Jedno- lub dwupowłokowe panele szklane co najmniej 41 mm grubości Panele szklane widok od góry 20 mm 96 mm 21 mm 75 mm 21 mm Nasi projektanci oferują pomoc przy wyborze koloru i wzorów paneli szklanych do przestrzeni szpitalnych. Możliwości są nieskończone od motywów z natury czy impresji z życia szpitala, aż po grafiki inspirowane body-artem, bardzo popularne na oddziałach chirurgii estetycznej. 71 mm 21 mm 50 mm 142 mm 100 mm 21 mm 21 mm Źródło: materiały 3Form

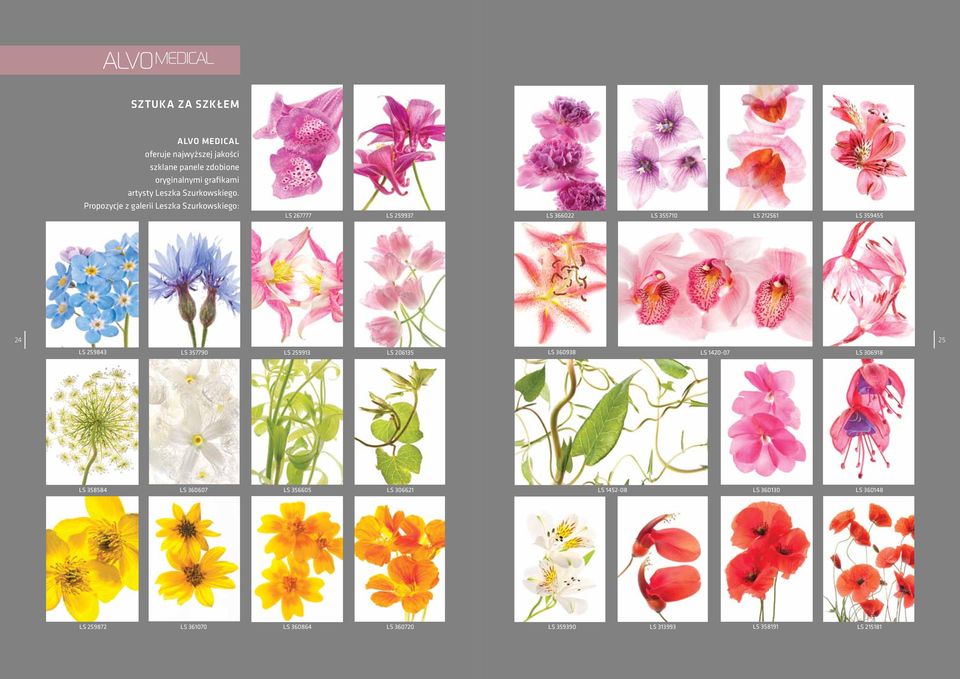

13 SZTUKA ZA SZKŁEM ALVO MEDICAL oferuje najwyższej jakości szklane panele zdobione oryginalnymi grafikami artysty Leszka Szurkowskiego. Propozycje z galerii Leszka Szurkowskiego: LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS LS

14 LS LS LS LS LS LS LS LS LS LS LS LS LESZEK SZURKOWSKI Fotograf, grafik, Ilustrator. Uczestniczył w przeszło 150 krajowych i międzynarodowych wystawach zbiorowych. Zrealizował 55 wystaw indywidualnych. Jego prace były drukowane m.in. w Graphis Photo, Communication Arts Magazine, Graphic Excellence USA, Studio Magazine, Masters of Photography, APA Awards Book, How, Applied Arts i Photo District News. Prace w kolekcjach w Europie, USA, Kanadzie i Japonii. LS LS LS LS

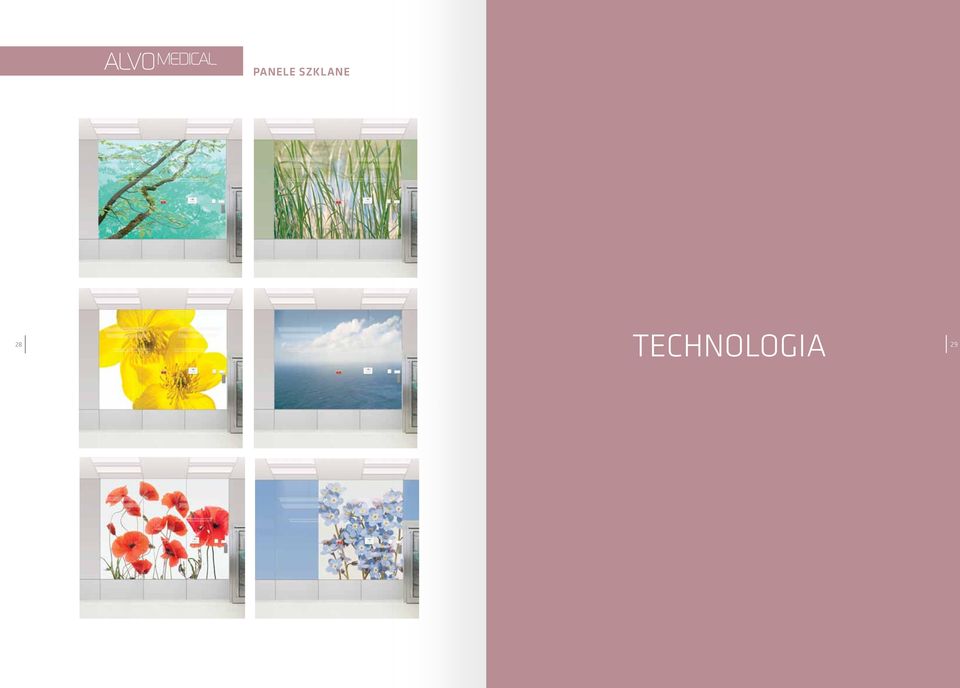

15 E SZKLANE 28 TECHNOLOGIA 28 29

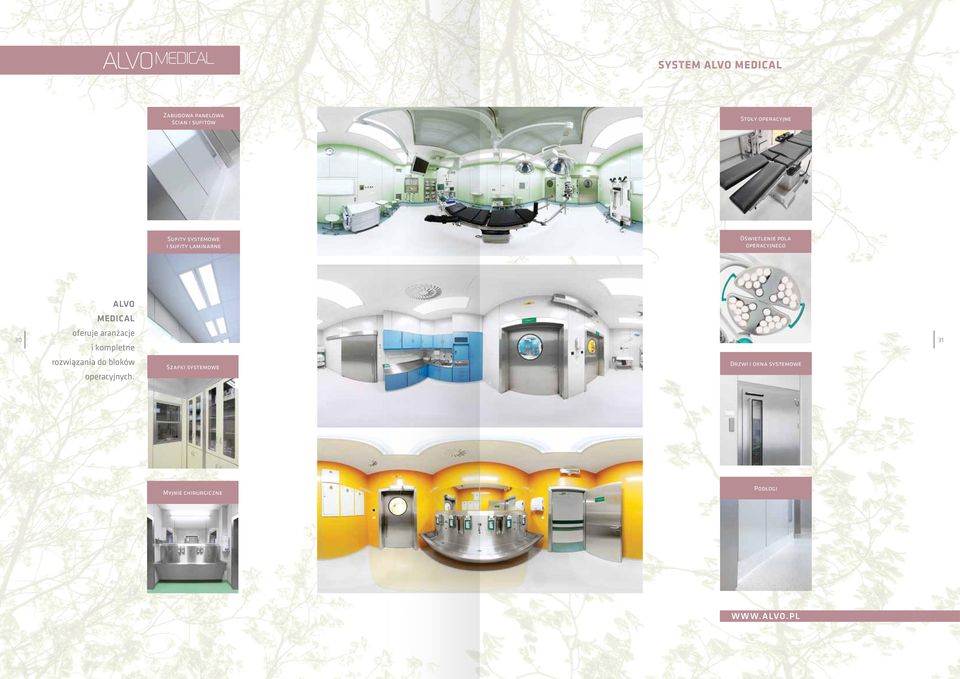

16 system ALVO MEDICAL Zabudowa panelowa ścian i sufitów Stoły operacyjne Sufity systemowe i sufity laminarne Oświetlenie pola operacyjnego 30 ALVO MEDICAL oferuje aranżacje i kompletne rozwiązania do bloków operacyjnych. Szafki systemowe Drzwi i okna systemowe 31 Myjnie chirurgiczne Podłogi

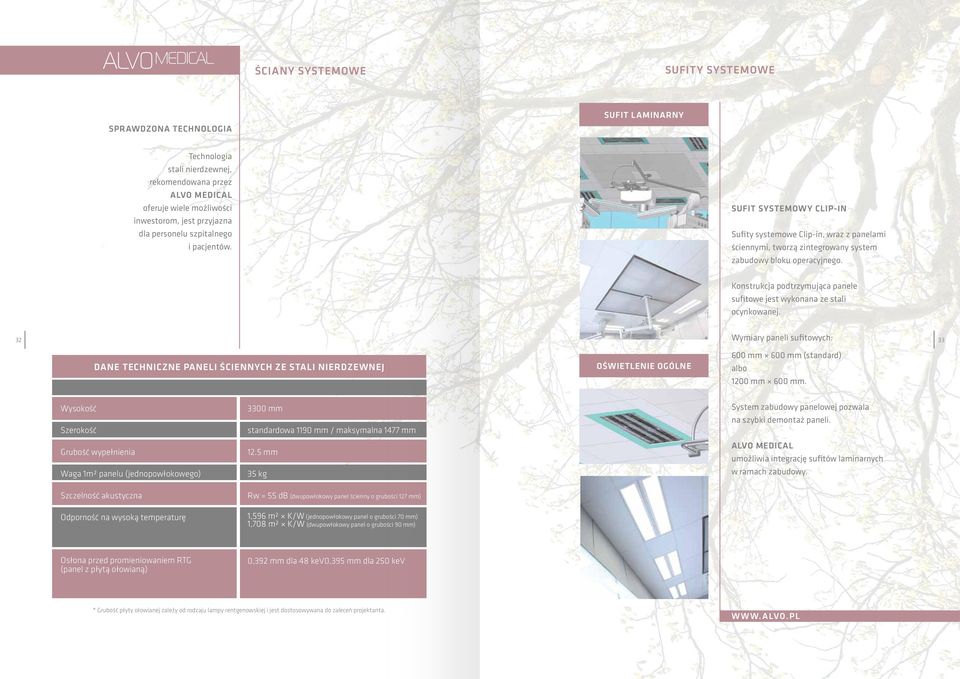

17 ŚCIANY SYSTEMOWE SUFITY SYSTEMOWE SPRAWDZONA TECHNOLOGIA SUFIT LAMINARNY Technologia stali nierdzewnej, rekomendowana przez ALVO MEDICAL oferuje wiele możliwości inwestorom, jest przyjazna dla personelu szpitalnego i pacjentów. Sufit systemowy Clip-in Sufity systemowe Clip-in, wraz z panelami ściennymi, tworzą zintegrowany system zabudowy bloku operacyjnego. Konstrukcja podtrzymująca panele sufitowe jest wykonana ze stali ocynkowanej. 32 Wymiary paneli sufitowych: 33 DANE TECHNICZNE I ŚCIENNYCH ZE STALI NIERDZEWNEJ OŚWIETLENIE OGÓLNE 600 mm 600 mm (standard) albo 1200 mm 600 mm. Wysokość Szerokość Grubość wypełnienia Waga 1m² panelu (jednopowłokowego) 3300 mm standardowa 1190 mm / maksymalna 1477 mm 12.5 mm 35 kg System zabudowy panelowej pozwala na szybki demontaż paneli. ALVO MEDICAL umożliwia integrację sufitów laminarnych w ramach zabudowy. Szczelność akustyczna Rw = 55 db (dwupowłokowy panel ścienny o grubości 127 mm) Odporność na wysoką temperaturę 1,596 m² K/W (jednopowłokowy panel o grubości 70 mm) 1,708 m² K/W (dwupowłokowy panel o grubości 90 mm) Osłona przed promieniowaniem RTG (panel z płytą ołowianą) 0,392 mm dla 48 kev0,395 mm dla 250 kev * Grubość płyty ołowianej zależy od rodzaju lampy rentgenowskiej i jest dostosowywana do zaleceń projektanta.

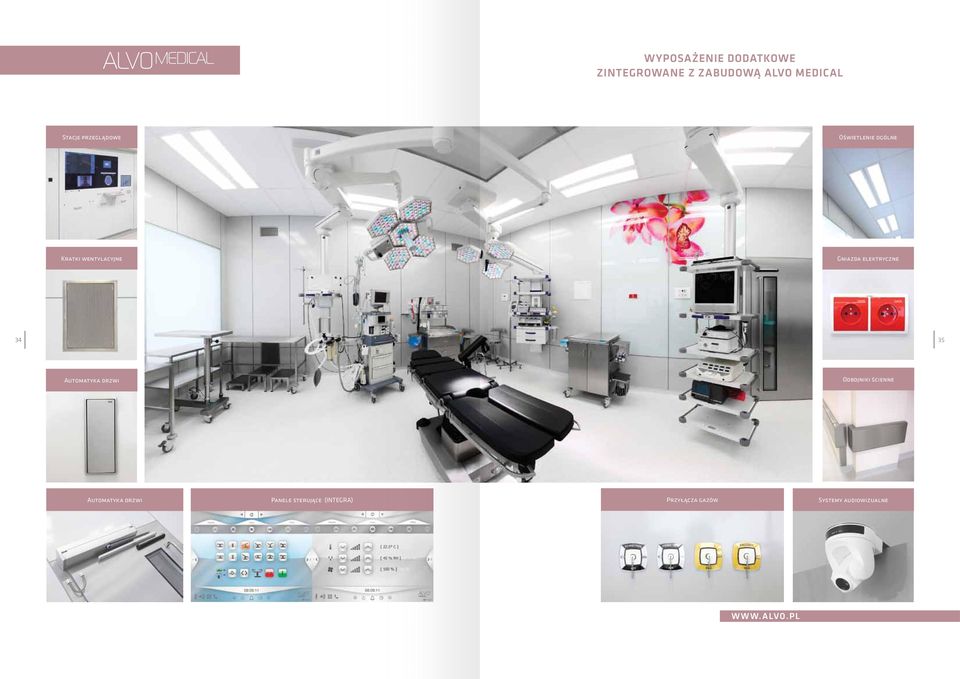

18 WYPOSAŻENIE DODATKOWE ZINTEGROWANE Z ZABUDOWĄ ALVO MEDICAL Stacje przeglądowe Oświetlenie ogólne Kratki wentylacyjne Gniazda elektryczne Automatyka drzwi Odbojniki ścienne Automatyka drzwi Panele sterujące (INTEGRA) Przyłącza gazów Systemy audiowizualne

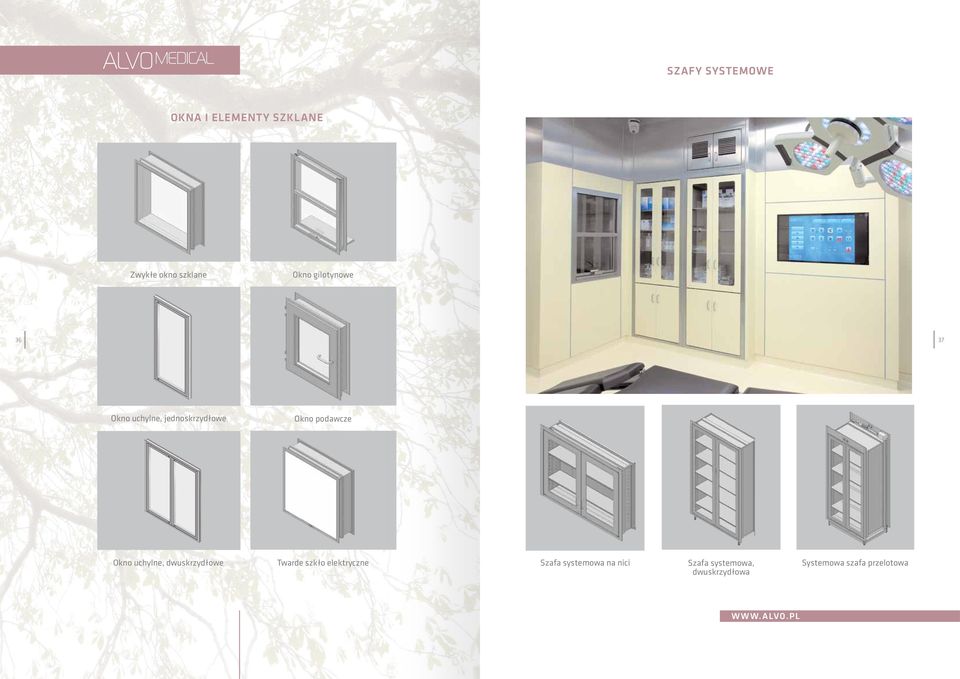

19 SZAFY SYSTEMOWE OKNA I ELEMENTY SZKLANE Zwykłe okno szklane Okno gilotynowe Okno uchylne, jednoskrzydłowe Okno podawcze Okno uchylne, dwuskrzydłowe Twarde szkło elektryczne Szafa systemowa na nici Szafa systemowa, dwuskrzydłowa Systemowa szafa przelotowa

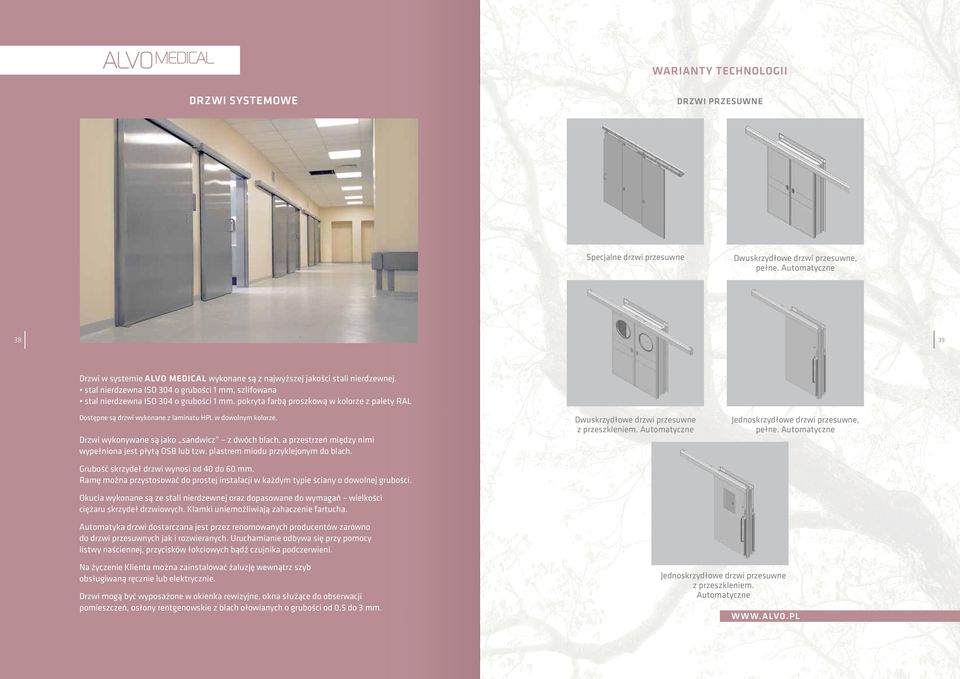

20 WARIANTY TECHNOLOGII DRZWI SYSTEMOWE Drzwi przesuwne Specjalne drzwi przesuwne Dwuskrzydłowe drzwi przesuwne, pełne. Automatyczne Drzwi w systemie Alvo Medical wykonane są z najwyższej jakości stali nierdzewnej. stal nierdzewna ISO 304 o grubości 1 mm, szlifowana stal nierdzewna ISO 304 o grubości 1 mm, pokryta farbą proszkową w kolorze z palety RAL Dostępne są drzwi wykonane z laminatu HPL w dowolnym kolorze. Drzwi wykonywane są jako sandwicz z dwóch blach, a przestrzeń między nimi wypełniona jest płytą OSB lub tzw. plastrem miodu przyklejonym do blach. Grubość skrzydeł drzwi wynosi od 40 do 60 mm. Ramę można przystosować do prostej instalacji w każdym typie ściany o dowolnej grubości. Okucia wykonane są ze stali nierdzewnej oraz dopasowane do wymagań wielkości ciężaru skrzydeł drzwiowych. Klamki uniemożliwiają zahaczenie fartucha. Automatyka drzwi dostarczana jest przez renomowanych producentów zarówno do drzwi przesuwnych jak i rozwieranych. Uruchamianie odbywa się przy pomocy listwy naściennej, przycisków łokciowych bądź czujnika podczerwieni. Dwuskrzydłowe drzwi przesuwne z przeszkleniem. Automatyczne Jednoskrzydłowe drzwi przesuwne, pełne. Automatyczne Na życzenie Klienta można zainstalować żaluzję wewnątrz szyb obsługiwaną ręcznie lub elektrycznie. Drzwi mogą być wyposażone w okienka rewizyjne, okna służące do obserwacji pomieszczeń, osłony rentgenowskie z blach ołowianych o grubości od 0,5 do 3 mm. Jednoskrzydłowe drzwi przesuwne z przeszkleniem. Automatyczne

21 WARIANTY drzwi systemowe Drzwi uchylne Dwuskrzydłowe drzwi uchylne z przeszkleniem. Automatyczne Jednoskrzydłowe drzwi uchylne, pełne. Automatyczne Jednoskrzydłowe drzwi uchylne z przeszkleniem. Automatyczne Jednoskrzydłowe drzwi uchylne z przeszkleniem. Ręczne Drzwi jednoskrzydłowe wahadłowe z przeszkleniem. Ręczne. Jednoskrzydłowe drzwi uchylne, pełne. Ręczne

22 42 ZALETY SYSTEMU ALVO MEDICAL 43

23 ALVO MEDICAL system Zalety systemu panelowego można podzielić na te związane z procesem budowy bloku operacyjnego i te związane z jego codziennym użytkowaniem. Zalety związane z eksploatacją bloku operacyjnego Skuteczne zapobieganie powstawaniu kolonii bakterii na twardej, gładkiej metalowej powierzchni Niski koszt utrzymania czystości Zalety związane z procesem budowy na bloku operacyjnym Ograniczenie liczby infekcji pooperacyjnych Szybka instalacja dzięki rozwiązaniom systemowym Łatwe czyszczenie i dezynfekcja sal pozwalają na skuteczne zapobieganie powstawaniu kolonii bakterii Łatwa instalacja systemów i urządzeń pod panelami Skrócenie czasu potrzebnego na przygotowanie sali operacyjnej do kolejnych operacji 44 Możliwość instalacji zintegrowanego wyposażenia, takiego jak myjnie chirurgiczne, półki, szafki Wysoka odporność mechaniczna panele są odporne na uszkodzenia, uderzenia i zadrapania 45 Możliwość szybkiego demontażu ścian do modernizacji lub naprawy instalacji Odporność na korozję tzw. powłoka pasywna na powierzchni stali nierdzewnej, charakteryzująca się zdolnością samoodtwarzania, co zapewnia Możliwość przeniesienia systemu panelowego w razie zmiany wysoką trwałość i wytrzymałość stali bez ingerencji użytkownika. lokalizacji bloku operacyjnego Korzystny profil ekologiczny stal nierdzewna Możliwość dodania nowych elementów systemowych i połączenia ich może być użytkowana przez długi czas, a potem można ją ponownie przetworzyć z istniejącymi panelami Możliwość wymiany pojedynczych paneli Możliwość przystosowania w razie poważniejszych uszkodzeń paneli do radiologii Możliwość zmiany kolorystyki sali operacyjnej Możliwość użycia różnych kolorów Nowoczesny wygląd

24 ETAPY BUDOWY A D B E C F

25 Higiena jest najważniejsza W ostatnich latach kwestie związane z higieną zyskały na znaczeniu, w kontekście projektowania przestrzeni szpitalnych. Firma ALVO Medical przyczyniła się do tego, wprowadzając w swych produktach istotne innowacje, ale też koncentrując wysiłki na problemie higieny. Praktyki higieniczne takie jak czyszczenie pomieszczeń szpitalnych odgrywają kluczową rolę w utrzymywaniu kontroli nad bakteriami i grzybami. Choć czyszczenie jest skuteczną i niezastąpioną metodą walki z drobnoustrojami, fizyczną niemożliwością jest zapewnienie higieny na każdej powierzchni w każdej 48 HIGIENA minucie każdego dnia. Gdy tylko proces czyszczenia się kończy, zaczynają się mnożyć bakterie niektóre z nich 49 są w stanie podwoić liczebność w 20 minut. Wraz z ich rozwojem wzrasta groźba zakażenia krzyżowego, choroby czy infekcji. Środki dezynfekcyjne szybko zmniejszają ryzyko zakażenia, ale ich efekt jest krótkotrwały. W odróżnieniu od nich przeciwdrobnoustrojowa technologia jonów srebra działa bez przerwy. Powłoka BioCote nie przestaje działać, po tym, jak słabnie efekt działania środków dezynfekcyjnych. Dzięki temu w sposób ciągły oczyszcza powierzchnie z kolonii bakterii, sprawiając, że stają się czystsze i bardziej higieniczne. Wraz ze spadkiem ilości bakterii na powierzchniach spada też ryzyko zakażenia krzyżowego, wskutek czego znika groźba infekcji i chorób.

26 Jak działa BioCote? dowiedziona ochrona Powłoka BioCote Przeciwdrobnoustrojowy to słowo określające zdolność oporu wobec rozwoju mikroorganizmów takich jak bakterie i grzyby. Powłoka przeciwdrobnoustrojowa BioCote działa w oparciu o technologię jonów srebra. Powłoka ta, w postaci komponentu farby lub lakieru jest nakładana na wyroby podczasich wytwarzania. Od tego momentu stanowi trwałą, wbudowaną tarczę przeciwdrobnoustrojową otrwałości równej żywotności produktu. Jak pokazuje wykres, ilość bakterii tworzących się na Jony srebra łączą się z bakteriami % bakterii powierzchniach pokrytych BioCote w czasie dwóch godzin jest mniejsza nawet o 99% od tej, która tworzy się Dzięki czemu jony srebra są w stanie przeciwdziałać bakteriom, które zanieczyszczają daną powierzchnię na niechronionych powierzchniach, 50 gdzie bakterie mogą się reprodukować bez przeszkód. Testy laboratoryjne wielokrotnie potwierdziły, Technologia BioCote jest instalowana w produktach podczas ich produkcji godziny 51 że osłona BioCote ogranicza rozwój i rozplenianie sięgrzybów i pleśni. EKSPERCI DO SPRAW HIGIENY Wszystkie produkty chronione powłoką BioCote są regularnie sprawdzane i podlegają kontroli jakości według certyfikatu ISO 22196:2007 w niezależnych laboratoriach. Tylko produkty wykazujące ponad 95% zmniejszenie ilości bakterii mogą nosić znak markowy BioCote, gwarantujący najwyższą skuteczność w walce z mikroorganizmami. Jony srebra niszczą bakterie na wiele sposobów, zakłócając ich prawidłowefunkcjonowanie Bakterie nie są w stanie się rozmnażać, więc obumierają. ALVO MEDICAL oferuje bogaty zakres porad dotyczących kwestii higieny przez cały czas użytkowania naszych produktów. Nasz zespół dobierze najlepsze rozwiązania technologiczne do bloków operacyjnych dla naszych klientów i zaproponuje najwydajniejszy sposób ich użytkowania. Ciągły rozwój i poszukiwanie nowoczesnych rozwiązań sprawiły, że zdecydowaliśmy się wprowadzić nową linię produktów BioCote Ltd przeprowadziło wiele testów biochemicznych w różnorodnych warunkach, by udowodnić, że produkty chronione BioCote są równie skuteczne in situ, co w warunkach laboratoryjnych, niezmiennie zmniejszając skalę skażenia bakteryjnego o ponad 95%. z elementami miedzi przeciwdrobnoustrojowej. Poprzez zastąpienie klamek, uchwytów, poręczy i innych powierzchni dotykowych miedzią przeciwdrobnoustrojową, jesteśmy w stanie skutecznie obniżać poziom bakterii chorobotwórczych, oferując naszym klientom dodatkową ochronę przeciw zakażeniom szpitalnym.

27 ZARZĄDZANIE 52 PROJEKTEM 53

28 ZARZĄDZANIE PROJEKTEM ALVO MEDICAL współpracuje z architektami, inżynierami i lekarzami, by jak najpłynniej przeprowadzić naszych klientów przez cały cykl inwestycyjny: od projektowania, przez planowanie kosztów, procedurę przetargową, zarządzanie projektem, aż po oddanie gotowego produktu. FAZA DRUGA WIZUALIZACJA Po konsultacjach z zarządem szpitala nasi architekci przygotowują wizualizację 3D wraz z projektem funkcjonalnego układu planowanych pomieszczeń. 54 FAZA PIERWSZA OCENA I POMIARY 55 Wraz z analizą funkcjonalności obiektu dokonywana jest ocena jego stanu technicznego. Laserowy pomiar obiektów zapewnia szybkie i dokładne planowanie. FAZA TRZECIA ROZWÓJ PROJEKTU Fot. Pomiar obiektu z użyciem lasera Leica HD. Szpital w Kamiennej Górze. Na podstawie planu zatwierdzonego przez inwestora przygotowujemy dokładny projekt koncepcyjny, z wyróżnieniem elementów konstrukcji, jak i technologii medycznych, jakie będą się znajdować w pomieszczeniach.

29 ZARZĄDZANIE PROJEKTEM FAZA CZWARTA PROJEKT WYKONAWCZY Dokładny projekt wykonawczy zapewnia szybką i precyzyjną budowę / modernizację Szpital Wojewódzki w Opolu, Polska We współpracy z Cadolto Liczba pomieszczeń: 10 Liczba sal operacyjnych: 4 Okres realizacji: 2009 Powierzchnia ścian i sufitów: 773m 2 Szpital Wojewódzki w Opolu, Polska Szpital Ratunkowy (Bolnica Skoroy Neotlozhnoy Pomoshy) Regionalny Szpital w Kołobrzegu, Polska WAŻNE DANE: BNSP (Bolnica Skoroy Neotzhnoy Pomoshy na 350 koyek), Almaty, Kazachstan Liczba pomieszczeń: 27 Liczba sal operacyjnych: 9 Okres realizacji: 2010/2011 Powierzchnia ścian i sufitów: 1470m 2 Regionalny Szpital w Kołobrzegu, Polska We współpracy z Cadolto Liczba pomieszczeń: 6 Liczba sal operacyjnych: 4 Okres realizacji: 2008/2009 Powierzchnia ścian i sufitów: 620m 2

30 HYBRYDOWE SALE OPERACYJNE HYBRYDOWE SALE OPERACYJNE Hybrydowa sala operacyjna jest nowoczesnym rozwiązaniem, umożliwiającym diagnostykę śródoperacyjną. Hybrydowe bloki operacyjne mają być przystosowane do wykonywania zabiegów małoinwazyjnych, jak i chirurgii otwartej, z pomocą najlepszego sprzętu do obrazowania, takiego jak MRT, czy CT. Dotyczy to wszelkiego rodzaju zabiegów wspomaganych obrazem - interwencjisercowo-naczyniowych, neurologicznych, torakochirurgicznych i ortopedycznych. Dużą zaletą tego rozwiązania jest ponadto zwiększenie komfortu pracy personelu medycznego i obniżenie ryzyka dla pacjentów, Hybrydowa 58 dzięki wyeliminowaniu konieczności przenoszenia ich z jednej sali do drugiej. sala operacyjna 59 Zanim rozpocznie się projektowanie hybrydowej King Fahad sali operacyjnej, należy stworzyć szczegółowy Medical City, Rijad, plan jej użytkowania. Staranne planowanie Arabia Saudyjska, i pomoc ekspertów są kluczowe przy tworzeniu 2010 rok. projektu każdej hybrydowej sali operacyjnej. Ciągły rozwój chirurgii naczyniowej sprawia, że hybrydowe sale operacyjne mogą wkrótce stać się integralną częścią każdego oddziału kardiochirurgii. Ten nowoczesny pomysł organizacji sal operacyjnych otwiera nową epokę chirurgii serca, a prędzej czy później ma szansę stać się standardem w większości dyscyplin chirurgicznych.

31 HYBRYDOWE SALE OPERACYJNE SALA OPERACYJNA do zabiegów HYBRYDOWych Szpital Wojskowy w Bydgoszczy, Polska 2009 rok Specyfikacja projektu: Okres trwania projektu: Liczba pomieszczeń ogólnie: 24 Liczba sal operacyjnych: 9 (w tym jedna hybrydowa) Powierzchnia ścian i sufitów: 1360,80 m 2 Liczba drzwi: 47

32 Wybrane projekty 2010/2011 SZPITAL MIASTO PAŃSTWO SPECYFIKACJA PROJEKTU ROK MKW Alsalam Szpital Królewski Chartum Sudan 8 pomieszczeń, 5 sal operacyjnych m 2 Centrum Medyczne Króla Fahada Rijad Arabia Saudyjska 1 sala hybrydowa m 2 Dzienne Centrum Zabiegowe, Warszawa-Ursynów Warszawa Polska 7 pomieszczeń, 2 sale operacyjne m 2 Szpital El Nada Kair Egipt 5 pomieszczeń, 4 sale operacyjne 2010/ m 2 Szpital Al Gehira Mansura Egipt 5 sal operacyjnych 2010/ m 2 Nowe Centrum Medyczne Samouha w Aleksandrii Aleksandria Egipt 1 sala operacyjna 2010/ m 2 Szpital I Care Samouha Aleksandria Egipt 3 sale operacyjne 2010/ m 2 Nautshno-Issledovatelskly Instytut Ortopedii i Traumatologii Astana Kazachstan 30 pomieszczeń, 9 sal operacyjnych m 2 BSNP (Bolnica Skoroy Neotlozhnoy Pomoshy na 350 koyek) Almaty Kazachstan 27 pomieszczeń, 9 sal operacyjnych 2010/ m 2 62 Szpital Ratunkowy (Bolnica Skoroy Neotlozhnoy Pomoshy) Almaty Kazachstan 37 pomieszczeń, 13 sal operacyjnych 2010/ m 2 Szpital Wojewódzki w Poznaniu Poznań Polska 10 pomieszczeń, 3 sale operacyjne 2010/ m 2 Szpital Wojewódzki w Bielsku Białej Bielsko-Biała Polska 5 pomieszczeń, 2 sale operacyjne (w tym 1 hybrydowa) m 2 Szpital Oftalmologiczny, Biznes Centr Almaty Kazachstan 8 pomieszczeń, 2 sale operacyjne m 2 Centrum Kardiologiczne Oblastnoy Karaganda Kazachstan 17 pomieszczeń, 6 sal operacyjnych (w tym 1 hybrydowa) m 2 Prywatny Szpital Al Garhoud Dubaj Zjednoczone Emiraty Arabskie 3 sale operacyjne m 2 Szpital Aliaa Chartum Sudan 4 pomieszczenia, 2 sale operacyjne m 2 Federalne Centrum Traumatologii Smoleńsk Rosja 38 drzwi Federalne Centrum Kardiochirurgii Kaliningrad Rosja 28 drzwi Federalne Centrum Traumatologii Barnaul Rosja 38 drzwi ALVO Sp. z o.o. Sp. K. ul. 21 A POLUDNIOWA SMIGIEL, POLSKA TEL FAX OFFICE@ALVO.PL CERTYFIKOWANY SYSTEM ZARZĄDZANIA EN ISO 9001 EN ISO PROJEKT, ILUSTRACJE ROŚLINNE & EDYCJA MATERIAŁU ILUSTRACYJNEGO: LESZEK SZURKOWSKI LES INC STUDIO WYDRUKOWANO W POLSCE MZ-T-1.0.-PL-MMXI

33 Dbałość o wysokie standardy w służbie zdrowia to cel, do którego dążymy poprzez poprawę komfortu zarówno lekarza, jak i pacjenta.
