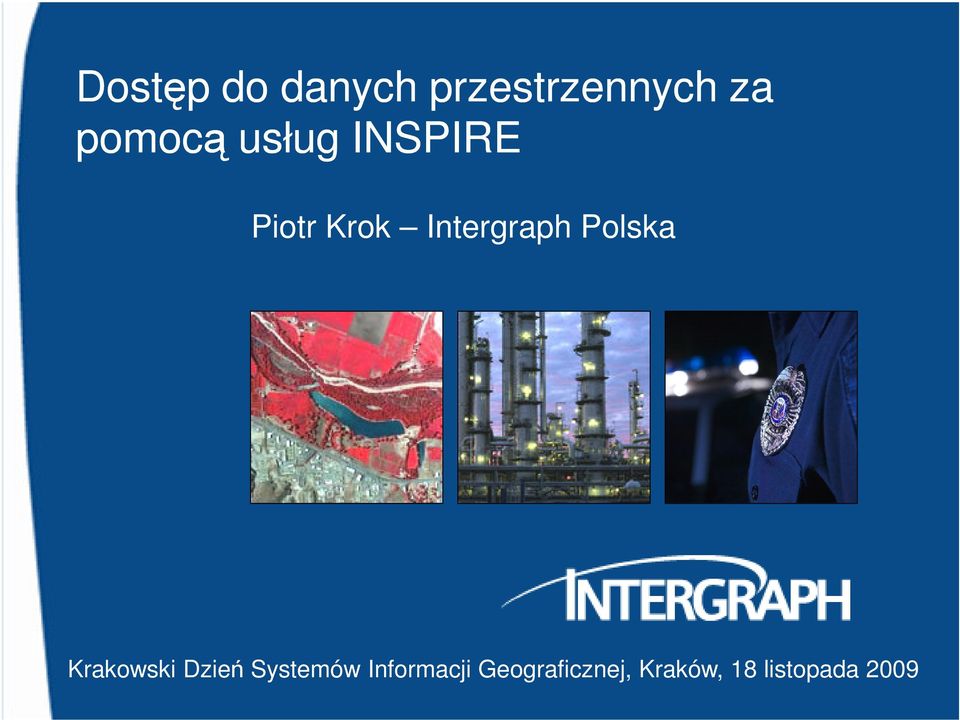

1 Dostęp do danych przestrzennych za pomocą usług INSPIRE Piotr Krok Intergraph Polska Krakowski Dzień Systemów Informacji Geograficznej, Kraków, 18 listopada 2009 Page 1

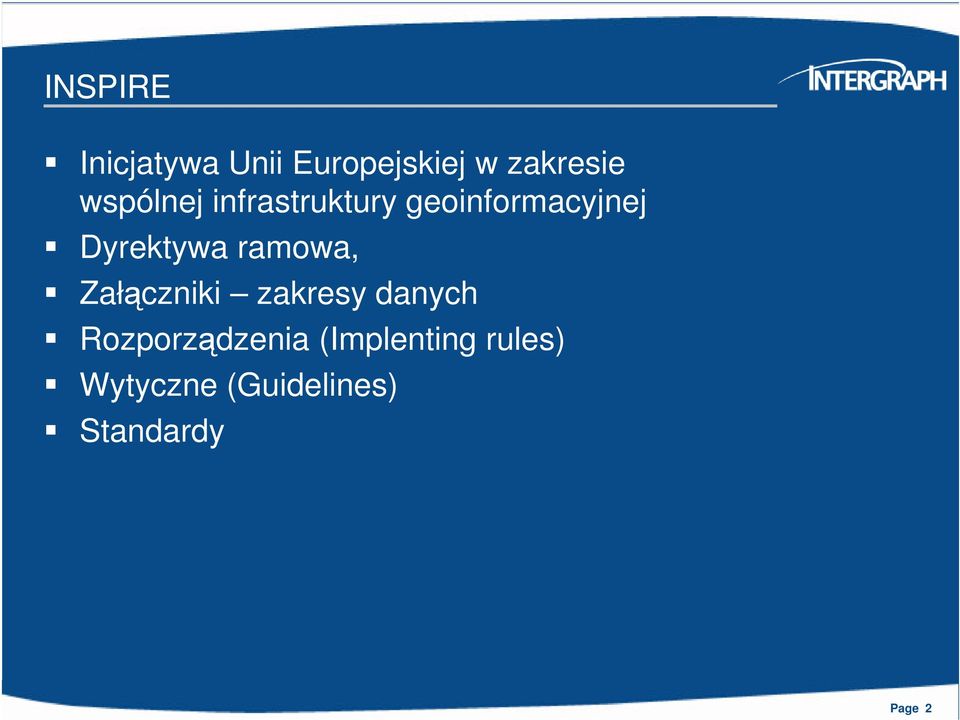

2 INSPIRE Inicjatywa Unii Europejskiej w zakresie wspólnej infrastruktury geoinformacyjnej Dyrektywa ramowa, Załączniki zakresy danych Rozporządzenia (Implenting rules) Wytyczne (Guidelines) Standardy Page 2

3 INSPIRE cel podstawowy Uczynić odpowiednie i zharmonizowane dane geoprzestrzenne dostępnymi dla wspólnotowej polityki środowiskowej i obywateli Page 3

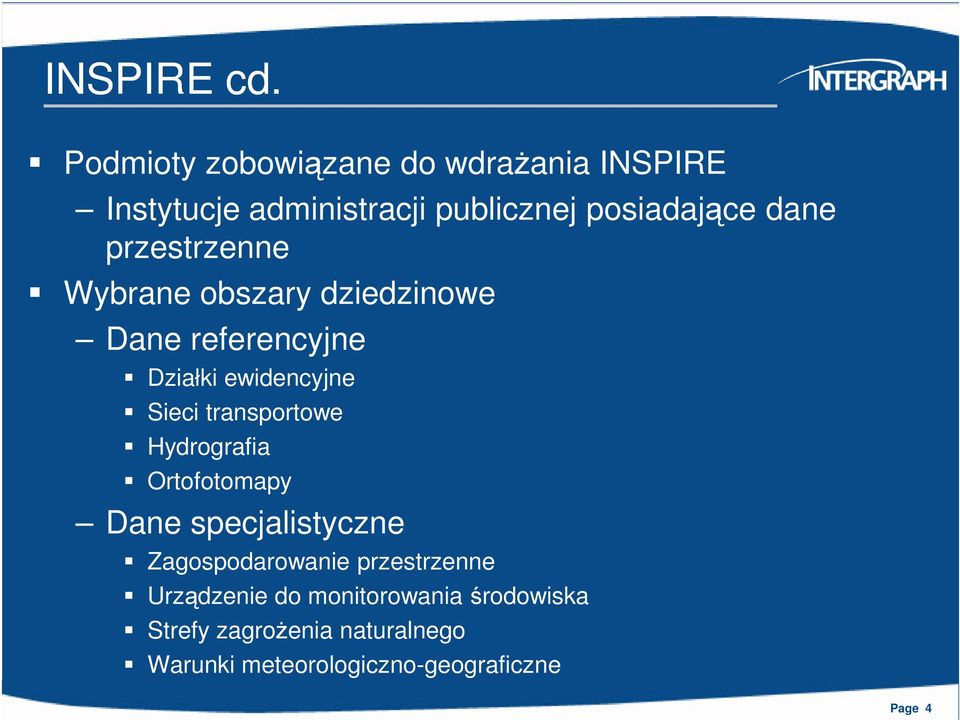

4 INSPIRE cd. Podmioty zobowiązane do wdrażania INSPIRE Instytucje administracji publicznej posiadające dane przestrzenne Wybrane obszary dziedzinowe Dane referencyjne Działki ewidencyjne Sieci transportowe Hydrografia Ortofotomapy Dane specjalistyczne Zagospodarowanie przestrzenne Urządzenie do monitorowania środowiska Strefy zagrożenia naturalnego Warunki meteorologiczno-geograficzne Page 4

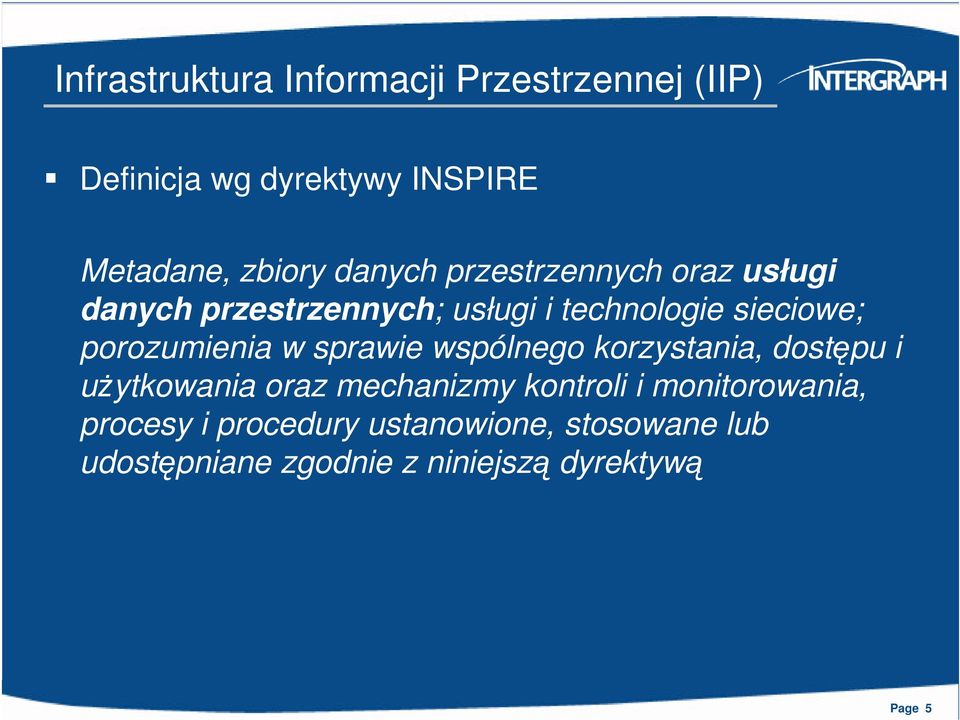

5 Infrastruktura Informacji Przestrzennej (IIP) Definicja wg dyrektywy INSPIRE Metadane, zbiory danych przestrzennych oraz usługi danych przestrzennych; usługi i technologie sieciowe; porozumienia w sprawie wspólnego korzystania, dostępu i użytkowania oraz mechanizmy kontroli i monitorowania, procesy i procedury ustanowione, stosowane lub udostępniane zgodnie z niniejszą dyrektywą Page 5

6 Datenverarbeitung Datensachbearbeiter Datenobjekte prüfen und korrigieren Lokale Daten aufbereiten EBA GIS (GeoMedia) Webdienste als Datenquellen registrieren EBA GIS (Sound PLAN) Daten integrieren Daten katalogisieren EBA GIS (SoundPLAN Connector) Gebäude generalisieren EBA Administrator Daten für den Download konfigurieren Datenverarbeitung abgeschlossen Infrastruktura Informacji Przestrzennej (IIP) Organizacje + Źródła danych przestrzennych + Sieci + Usługi danych przestrzennych + Standardy Web-Map- Service Ludzie Procesy Dane referencyjne Dane przestrzenne Metadane Sieci globalne Sieci lokalne Web-Feature- Service Gazetteer- Service Catalogue- Service... Page 6

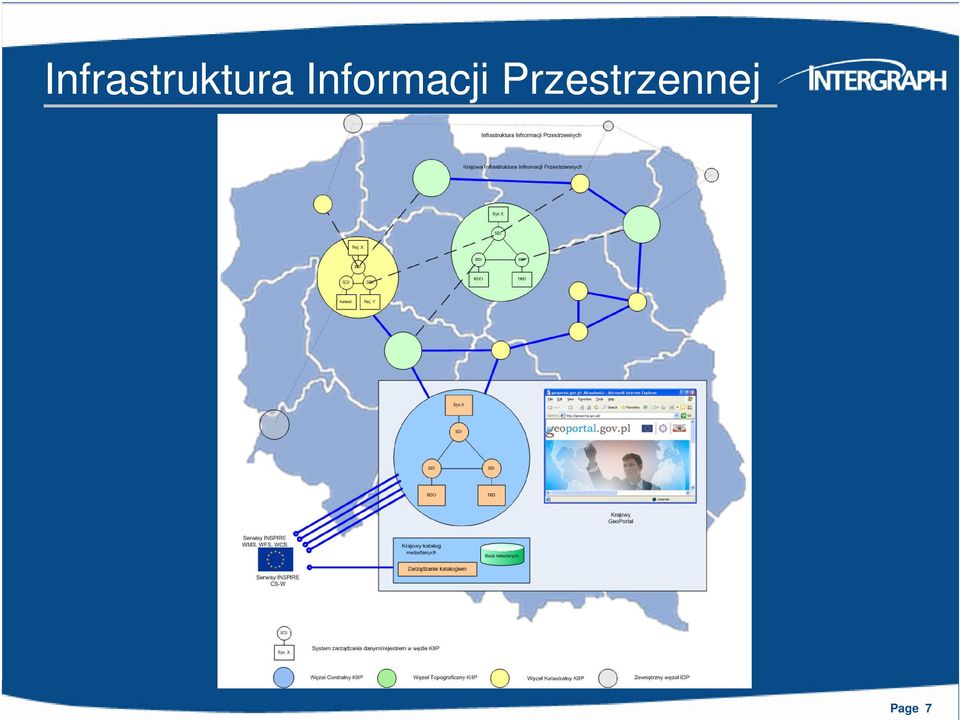

7 Infrastruktura Informacji Przestrzennej Page 7

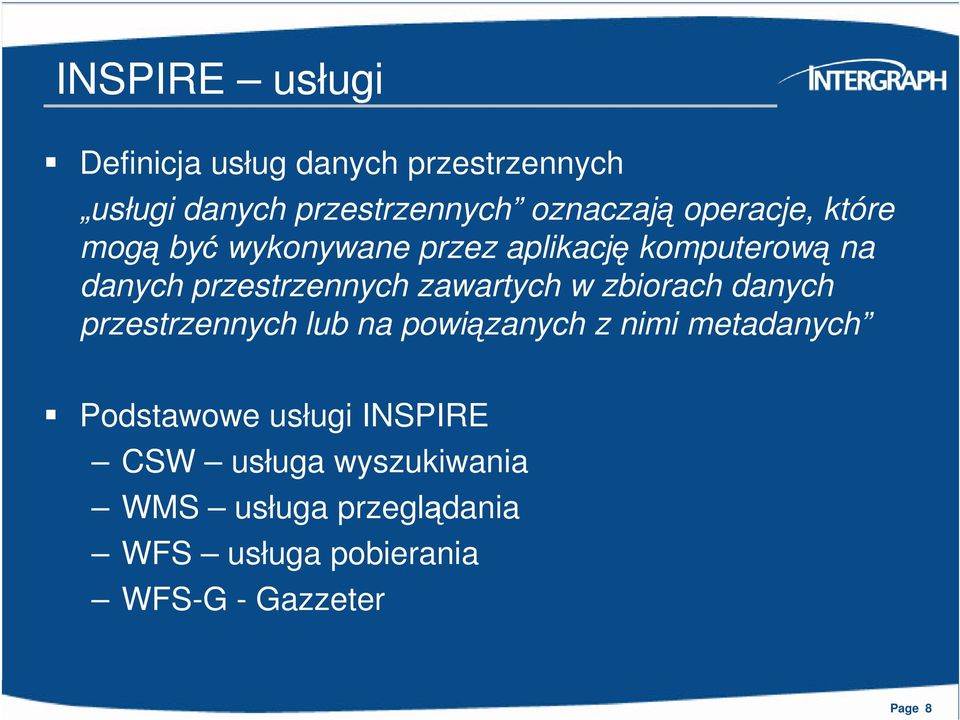

8 INSPIRE usługi Definicja usług danych przestrzennych usługi danych przestrzennych oznaczają operacje, które mogą być wykonywane przez aplikację komputerową na danych przestrzennych zawartych w zbiorach danych przestrzennych lub na powiązanych z nimi metadanych Podstawowe usługi INSPIRE CSW usługa wyszukiwania WMS usługa przeglądania WFS usługa pobierania WFS-G - Gazzeter Page 8

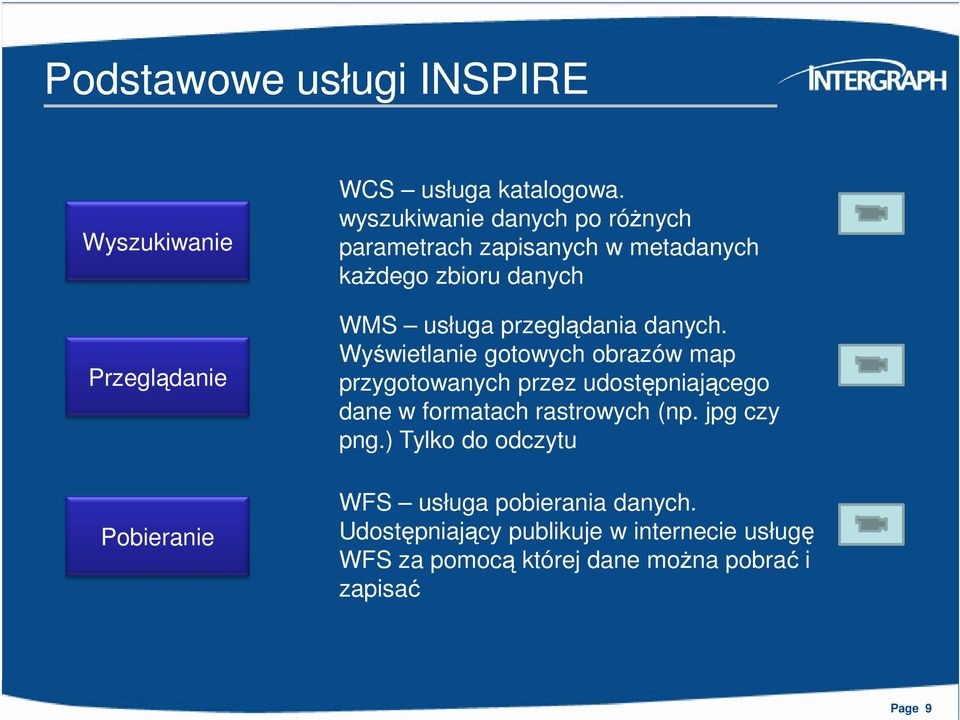

9 Podstawowe usługi INSPIRE Wyszukiwanie Przeglądanie Pobieranie WCS usługa katalogowa. wyszukiwanie danych po różnych parametrach zapisanych w metadanych każdego zbioru danych WMS usługa przeglądania danych. Wyświetlanie gotowych obrazów map przygotowanych przez udostępniającego dane w formatach rastrowych (np. jpg czy png.) Tylko do odczytu WFS usługa pobierania danych. Udostępniający publikuje w internecie usługę WFS za pomocą której dane można pobrać i zapisać Page 9

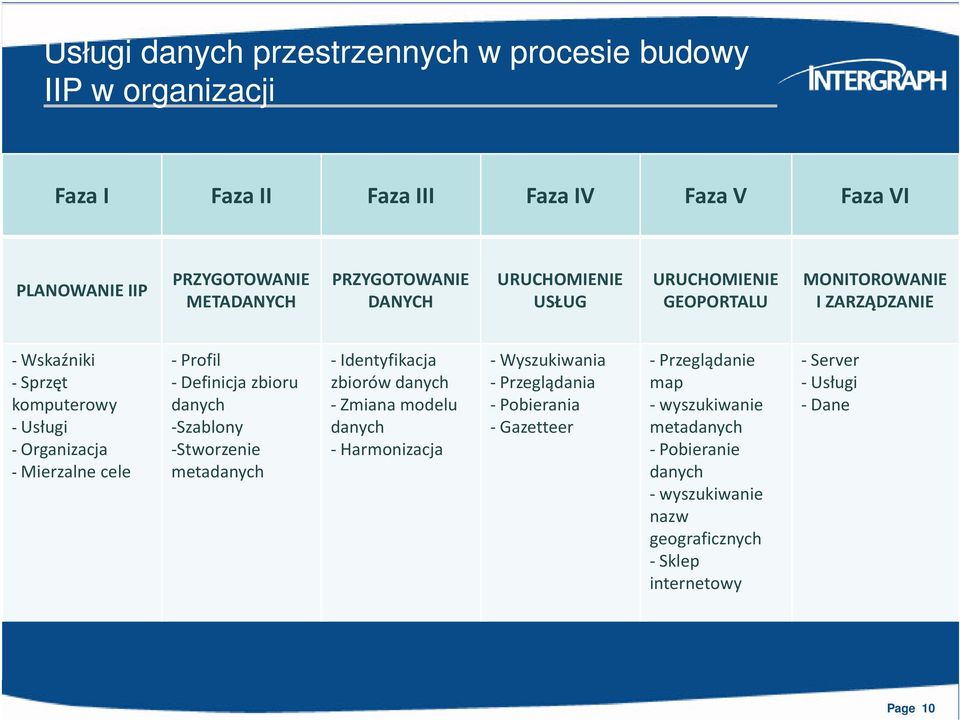

10 Usługi danych przestrzennych w procesie budowy IIP w organizacji Faza I Faza II Faza III Faza IV Faza V Faza VI PLANOWANIE IIP PRZYGOTOWANIE METADANYCH PRZYGOTOWANIE DANYCH URUCHOMIENIE USŁUG URUCHOMIENIE GEOPORTALU MONITOROWANIE I ZARZĄDZANIE -Wskaźniki -Profil -Identyfikacja - Wyszukiwania -Przeglądanie -Server -Sprzęt -Definicja zbioru zbiorów danych - Przeglądania map -Usługi komputerowy danych -Zmiana modelu - Pobierania -wyszukiwanie -Dane -Usługi -Szablony danych -Gazetteer metadanych - Organizacja -Stworzenie - Harmonizacja -Pobieranie - Mierzalne cele metadanych danych -wyszukiwanie nazw geograficznych -Sklep internetowy Page 10

11 Wymagane parametry usług danych przestrzennych wg. INSPIRE ROZPORZĄDZENIE KOMISJI (WE) NR 976/2009 w zakresie usług sieciowych Wydajność Czas potrzebny do przesłania odpowiedzi wstępnej na polecenie dotyczące usługi wyszukiwania wynosi maksymalnie 3 sekundy w normalnych warunkach. W przypadku obrazu wielkości 470 kilobajtów (np. 800x600 pikseli przy głębi koloru 8 bitów) czas potrzebny do przesłania odpowiedzi wstępnej na polecenie Uzyskaj mapę w usłudze przeglądania wynosi maksymalnie 5 sekund w normalnych warunkach. Przepustowość Minimalna liczba obsługiwanych jednocześnie poleceń dotyczących usługi wyszukiwania zgodnie z jakością usługi w zakresie wydajności wynosi 30 na sekundę. Minimalna liczba obsługiwanych jednocześnie poleceń dotyczących usługi przeglądania zgodnie z jakością usługi w zakresie wydajności wynosi 20 na sekundę. Dostępność Prawdopodobieństwo dostępności usługi sieciowej wynosi 99% czasu. Page 11

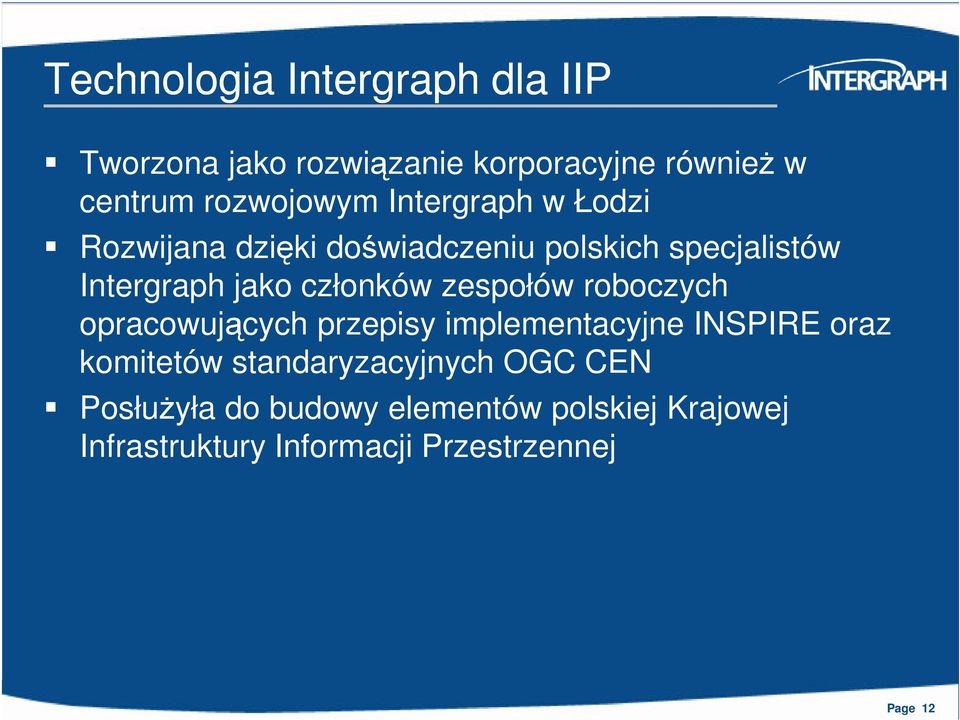

12 Technologia Intergraph dla IIP Tworzona jako rozwiązanie korporacyjne również w centrum rozwojowym Intergraph w Łodzi Rozwijana dzięki doświadczeniu polskich specjalistów Intergraph jako członków zespołów roboczych opracowujących przepisy implementacyjne INSPIRE oraz komitetów standaryzacyjnych OGC CEN Posłużyła do budowy elementów polskiej Krajowej Infrastruktury Informacji Przestrzennej Page 12

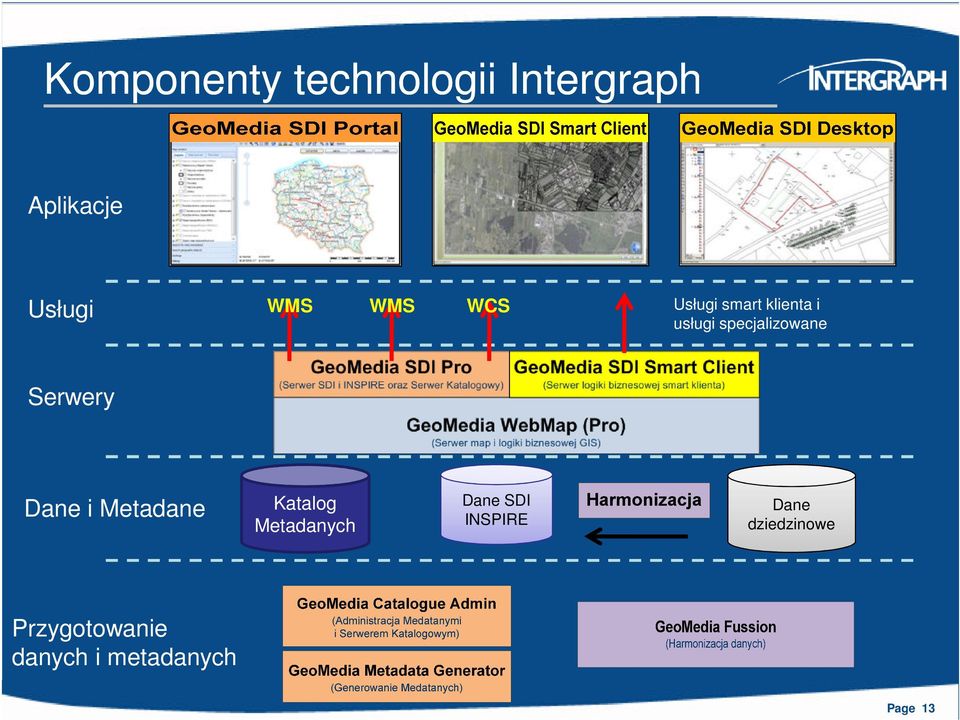

13 Komponenty technologii Intergraph Aplikacje Usługi WMS WMS WCS Usługi smart klienta i usługi specjalizowane Serwery Dane i Metadane Katalog Metadanych Dane SDI INSPIRE Dane dziedzinowe Przygotowanie danych i metadanych Page 13

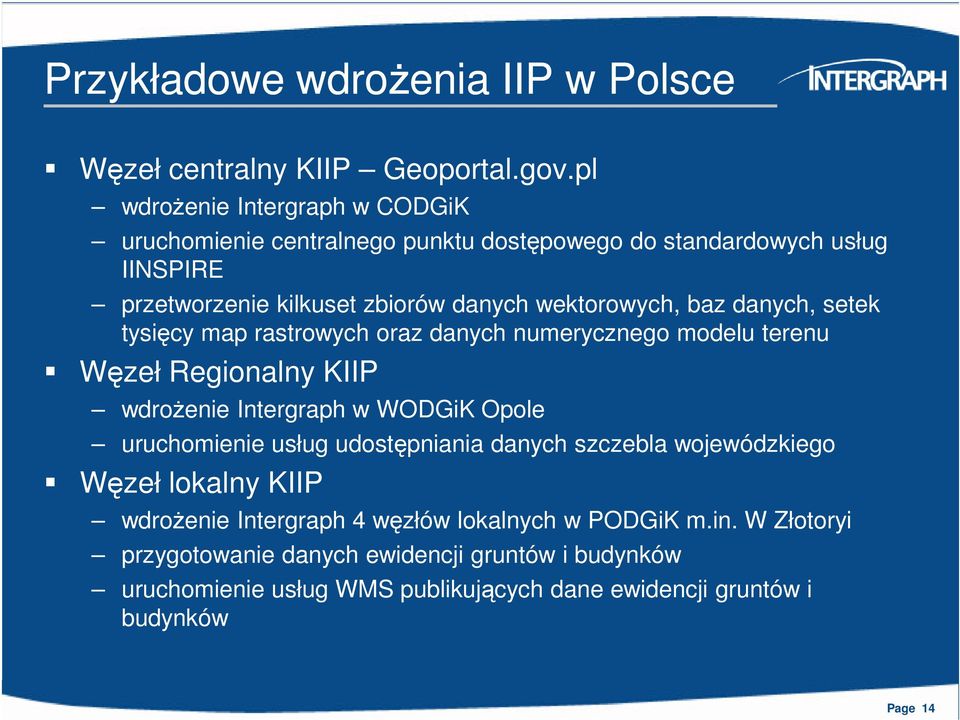

14 Przykładowe wdrożenia IIP w Polsce Węzeł centralny KIIP Geoportal.gov.pl wdrożenie Intergraph w CODGiK uruchomienie centralnego punktu dostępowego do standardowych usług IINSPIRE przetworzenie kilkuset zbiorów danych wektorowych, baz danych, setek tysięcy map rastrowych oraz danych numerycznego modelu terenu Węzeł Regionalny KIIP wdrożenie Intergraph w WODGiK Opole uruchomienie usług udostępniania danych szczebla wojewódzkiego Węzeł lokalny KIIP wdrożenie Intergraph 4 węzłów lokalnych w PODGiK m.in. W Złotoryi przygotowanie danych ewidencji gruntów i budynków uruchomienie usług WMS publikujących dane ewidencji gruntów i budynków Page 14

15 Projekty Europejskie INSPIRE/CAFE projekt pilotowy wdrożenia prototypu raportowania danych dot. jakości powietrza (wg. Dyr. CAFE) w technologii usług INSPIRE (WFS, WMS, WCS). GIS4EU Harmonizacja, agregacja i publikacja danych dot. Hydrografii, jednostek administracyjnych, sieci transportowych oraz danych wysokościowych zgodnie z INSPIRE z 8 krajów UE z poziomów, krajowych, regionalnych i lokalnych. Nature SDI Przygotowanie i opublikowanie danych dot. obszarów chronionych. Page 15

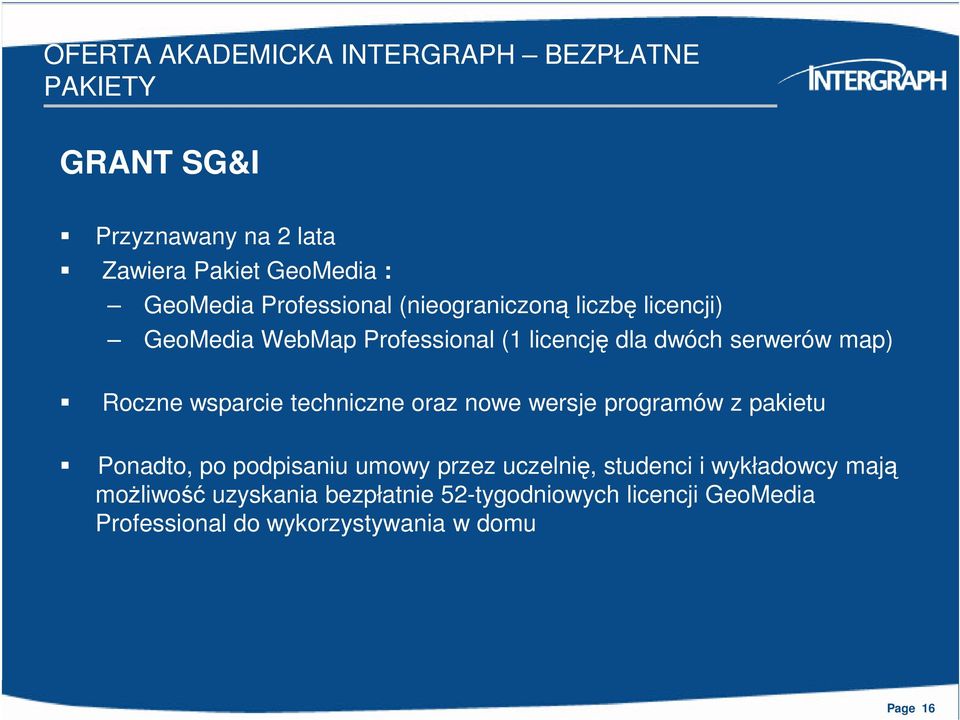

16 OFERTA AKADEMICKA INTERGRAPH BEZPŁATNE PAKIETY GRANT SG&I Przyznawany na 2 lata Zawiera Pakiet GeoMedia : GeoMedia Professional (nieograniczoną liczbę licencji) GeoMedia WebMap Professional (1 licencję dla dwóch serwerów map) Roczne wsparcie techniczne oraz nowe wersje programów z pakietu Ponadto, po podpisaniu umowy przez uczelnię, studenci i wykładowcy mają możliwość uzyskania bezpłatnie 52-tygodniowych licencji GeoMedia Professional do wykorzystywania w domu Page 16

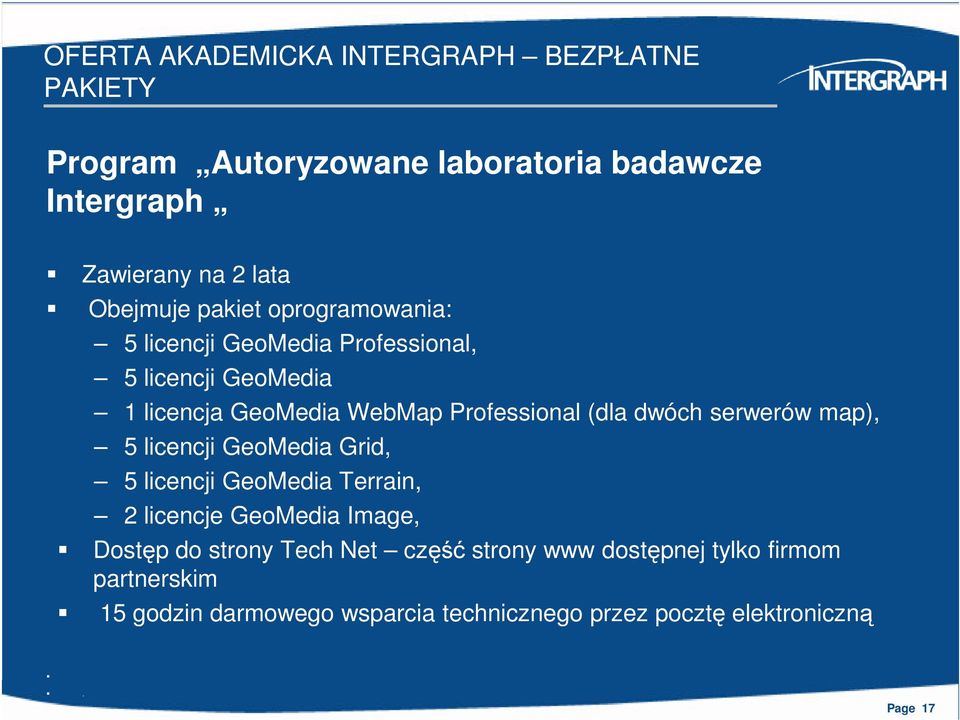

17 OFERTA AKADEMICKA INTERGRAPH BEZPŁATNE PAKIETY Program Autoryzowane laboratoria badawcze Intergraph Zawierany na 2 lata Obejmuje pakiet oprogramowania: 5 licencji GeoMedia Professional, 5 licencji GeoMedia 1 licencja GeoMedia WebMap Professional (dla dwóch serwerów map), 5 licencji GeoMedia Grid, 5 licencji GeoMedia Terrain, 2 licencje GeoMedia Image, Dostęp do strony Tech Net część strony www dostępnej tylko firmom partnerskim 15 godzin darmowego wsparcia technicznego przez pocztę elektroniczną. Page 17

18 OFERTA AKADEMICKA INTERGRAPH BEZPŁATNE PAKIETY Warunki udziału Aby móc skorzystać z programów należy spełnić następujące wymagania: Wypełnić wniosek opisujący profil działalności jednostki ubiegającej się o przystąpienie do programu Podpisać umowę o przystąpieniu do projektu. Min. 1 w roku przedstawić dokument-sprawozdanie z przeprowadzonych badań/projektów (dotyczy grantu RRL) Page 18

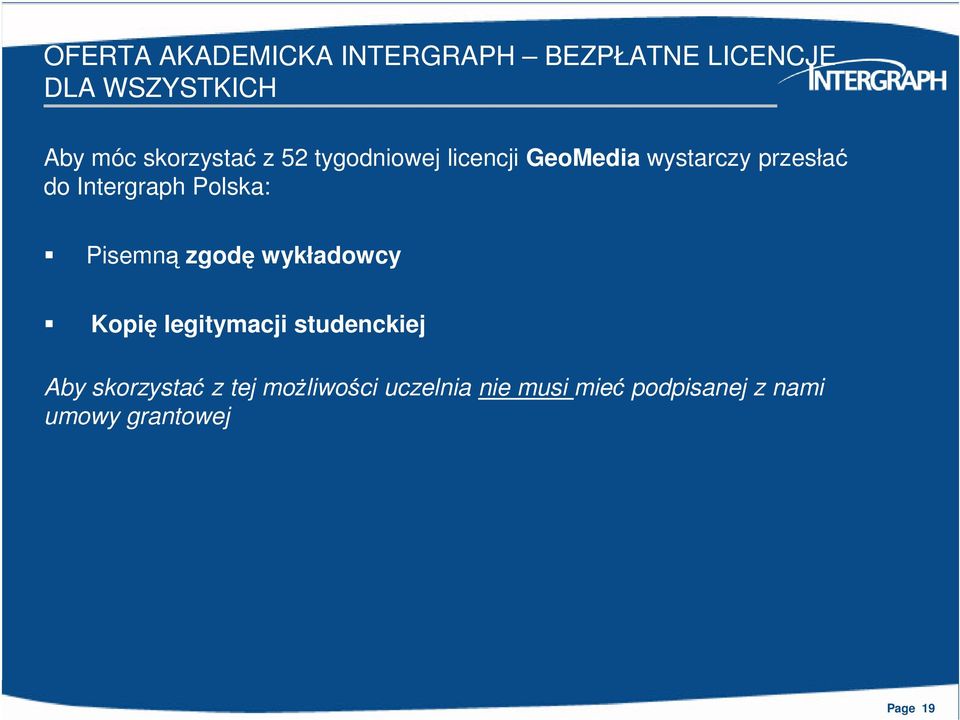

19 OFERTA AKADEMICKA INTERGRAPH BEZPŁATNE LICENCJE DLA WSZYSTKICH Aby móc skorzystać z 52 tygodniowej licencji GeoMedia wystarczy przesłać do Intergraph Polska: Pisemną zgodę wykładowcy Kopię legitymacji studenckiej Aby skorzystać z tej możliwości uczelnia nie musi mieć podpisanej z nami umowy grantowej Page 19

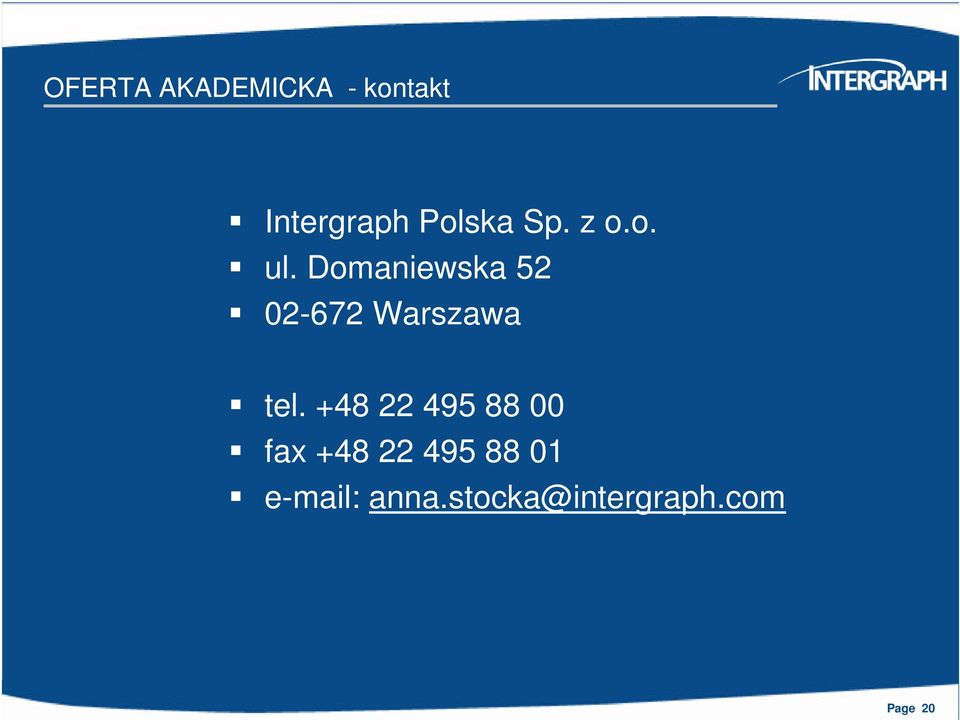

20 OFERTA AKADEMICKA - kontakt Intergraph Polska Sp. z o.o. ul. Domaniewska Warszawa tel fax anna.stocka@intergraph.com Page 20

21 Dziękuję za uwagę Piotr Krok Konsultant ds. projektów europejskich Security, Government & Infrastructure Intergraph Corporation tel.: +48.(22) m: Intergraph Polska Sp. z. o.o. f: +48.(22) ul. Domaniewska Warszawa, Polska Page 21
