1 Systemy Zabezpieczeń Bankowych Wojciech Pogorzałek System Kontroli Dostępu SKD v2 Instrukcja instalacji systemu ze skróconym opisem technicznym dla podzespołów Centralny Kontroler Dostępu CKD-500 Czytnik Kart Mifare / PINpad CZM-501 Moduł Rozszerzeń MRC-502 Wersja 1.04 CKD-500 Instrukcja obsługi Strona 1 / 31

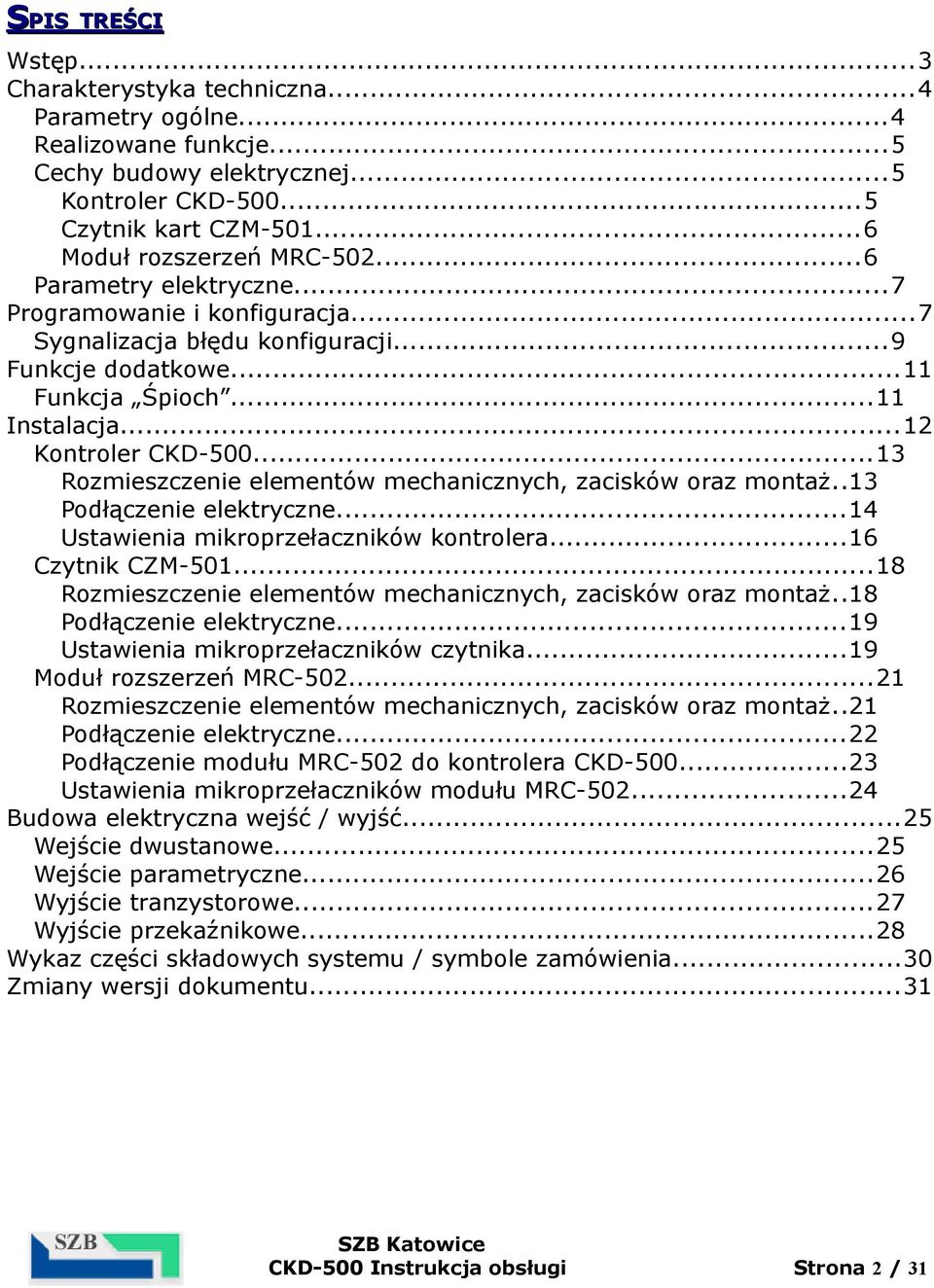

2 SPIS TREŚCI Wstęp...3 Charakterystyka techniczna...4 Parametry ogólne...4 Realizowane funkcje...5 Cechy budowy elektrycznej...5 Kontroler CKD Czytnik kart CZM Moduł rozszerzeń MRC Parametry elektryczne...7 Programowanie i konfiguracja...7 Sygnalizacja błędu konfiguracji...9 Funkcje dodatkowe...11 Funkcja Śpioch...11 Instalacja...12 Kontroler CKD Rozmieszczenie elementów mechanicznych, zacisków oraz montaż..13 Podłączenie elektryczne...14 Ustawienia mikroprzełaczników kontrolera...16 Czytnik CZM Rozmieszczenie elementów mechanicznych, zacisków oraz montaż..18 Podłączenie elektryczne...19 Ustawienia mikroprzełaczników czytnika...19 Moduł rozszerzeń MRC Rozmieszczenie elementów mechanicznych, zacisków oraz montaż..21 Podłączenie elektryczne...22 Podłączenie modułu MRC-502 do kontrolera CKD Ustawienia mikroprzełaczników modułu MRC Budowa elektryczna wejść / wyjść...25 Wejście dwustanowe...25 Wejście parametryczne...26 Wyjście tranzystorowe...27 Wyjście przekaźnikowe...28 Wykaz części składowych systemu / symbole zamówienia...30 Zmiany wersji dokumentu...31 CKD-500 Instrukcja obsługi Strona 2 / 31

3 WSTĘP Niniejsza instrukcja obejmuje podstawowe informacje dotyczące montażu i podłączenia bazowych elementów Systemu Kontroli Dostępu (CKD) firmy Systemy Zabezpieczeń Bankowych Wojciech Pogorzałek (SZB). Informacje na temat pozostałych elementów systemu dostępne są w odrębnych dokumentach dotyczących odpowiednich modułów rozszerzeń. Informacje na temat programowania systemu CKD dostępne są w instrukcji oprogramowania instalatorskiego CKD-500 Konfigurator Instrukcja obsługi programu. Dodatkowe informacje na temat możliwości współpracy z systemem oraz jego programowaniem dostępne są w odrębnym dokumencie CKD-500 Komunikacja zewnętrzna oraz CKD-500 Kodowanie zdarzeń. W sprawie uzyskania dostępu do opisanych dokumentów należy kontaktować się z producentem systemu: Systemy Zabezpieczeń Bankowych Wojciech Pogorzałek Katowice ul. Załęska 35 tel.: biuro@szb.com.pl www: CKD-500 Instrukcja obsługi Strona 3 / 31

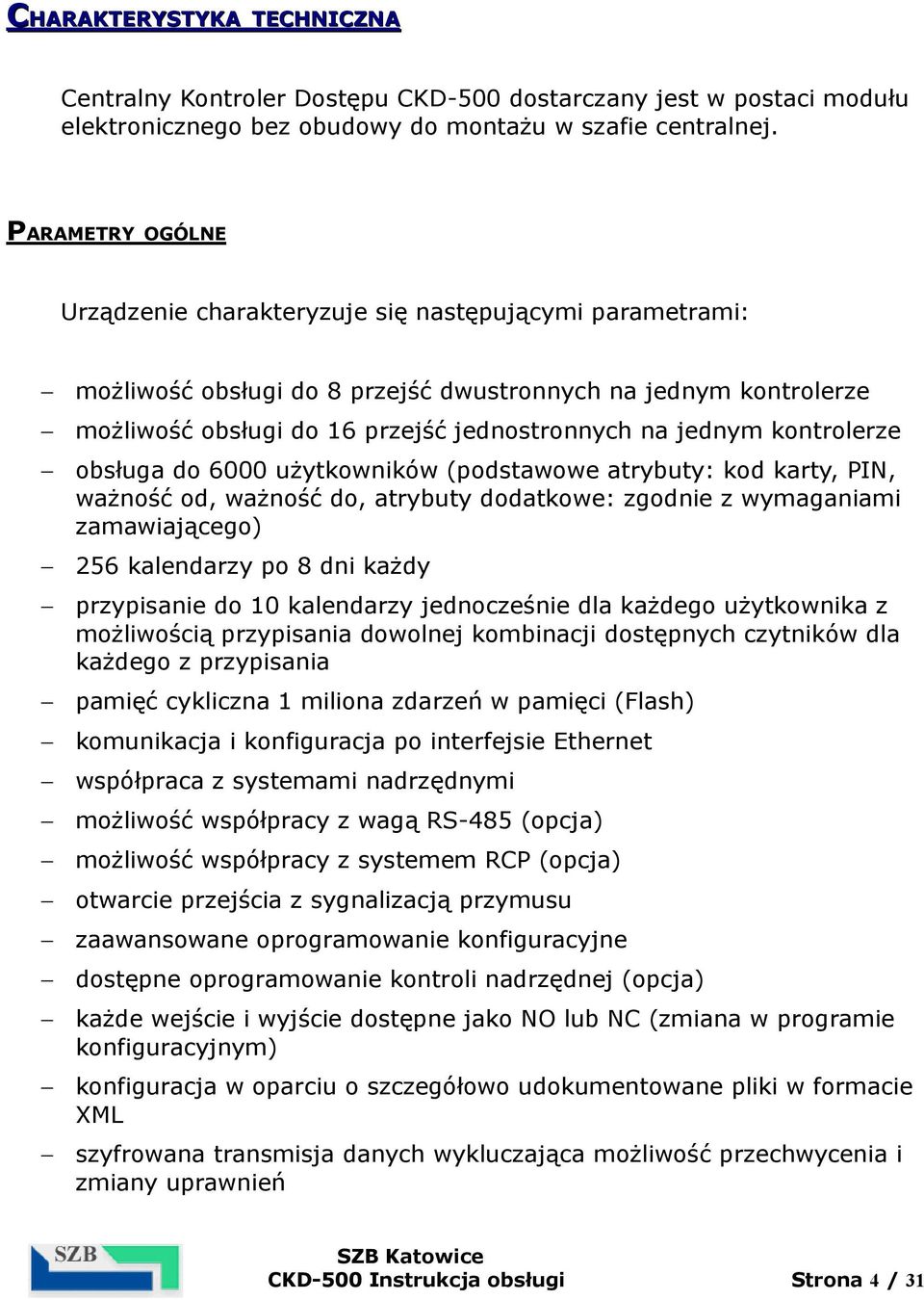

4 CHARAKTERYSTYKA TECHNICZNA Centralny Kontroler Dostępu CKD-500 dostarczany jest w postaci modułu elektronicznego bez obudowy do montażu w szafie centralnej. PARAMETRY OGÓLNE Urządzenie charakteryzuje się następującymi parametrami: możliwość obsługi do 8 przejść dwustronnych na jednym kontrolerze możliwość obsługi do 16 przejść jednostronnych na jednym kontrolerze obsługa do 6000 użytkowników (podstawowe atrybuty: kod karty, PIN, ważność od, ważność do, atrybuty dodatkowe: zgodnie z wymaganiami zamawiającego) 256 kalendarzy po 8 dni każdy przypisanie do 10 kalendarzy jednocześnie dla każdego użytkownika z możliwością przypisania dowolnej kombinacji dostępnych czytników dla każdego z przypisania pamięć cykliczna 1 miliona zdarzeń w pamięci (Flash) komunikacja i konfiguracja po interfejsie Ethernet współpraca z systemami nadrzędnymi możliwość współpracy z wagą RS-485 (opcja) możliwość współpracy z systemem RCP (opcja) otwarcie przejścia z sygnalizacją przymusu zaawansowane oprogramowanie konfiguracyjne dostępne oprogramowanie kontroli nadrzędnej (opcja) każde wejście i wyjście dostępne jako NO lub NC (zmiana w programie konfiguracyjnym) konfiguracja w oparciu o szczegółowo udokumentowane pliki w formacie XML szyfrowana transmisja danych wykluczająca możliwość przechwycenia i zmiany uprawnień CKD-500 Instrukcja obsługi Strona 4 / 31

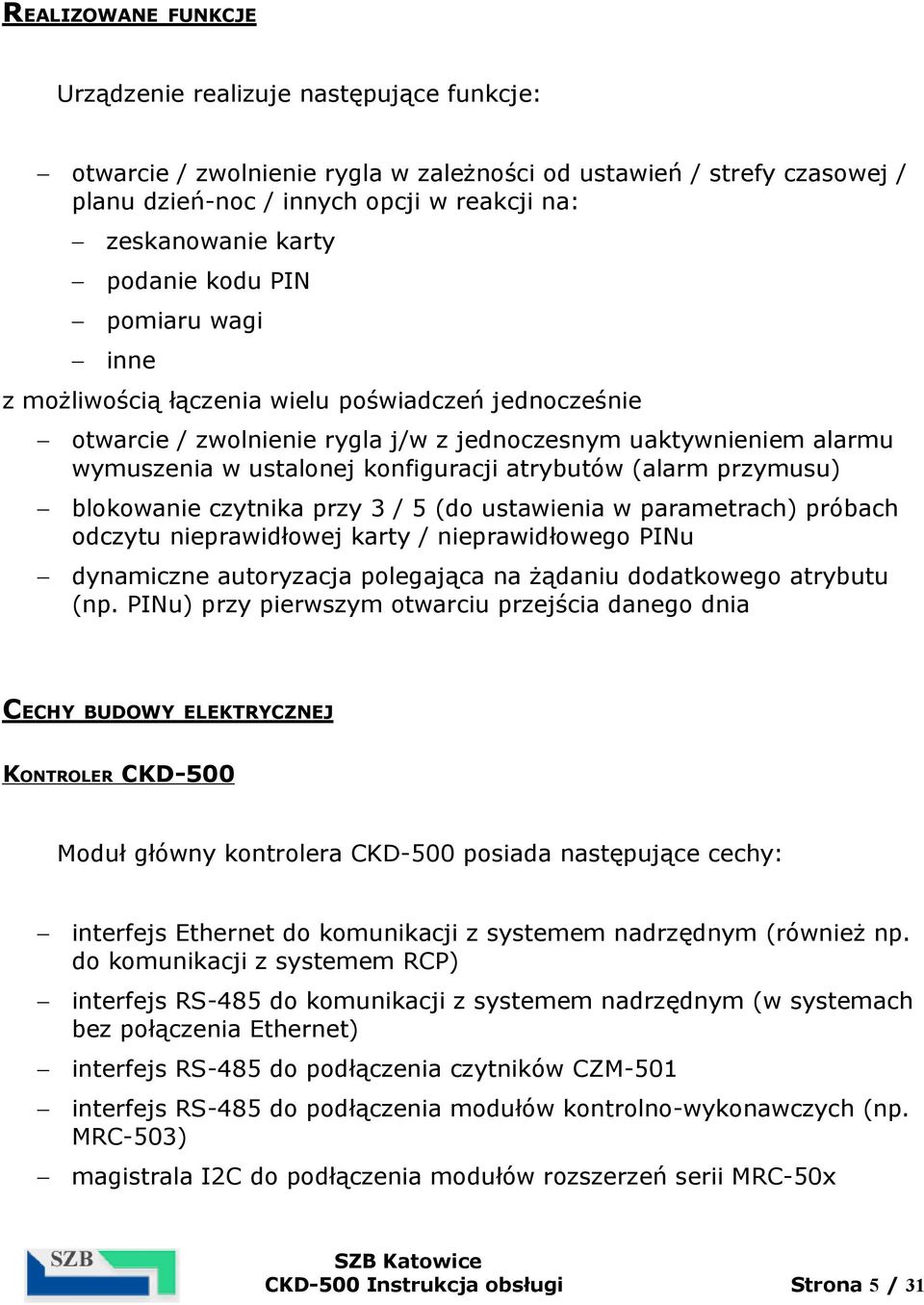

5 REALIZOWANE FUNKCJE Urządzenie realizuje następujące funkcje: otwarcie / zwolnienie rygla w zależności od ustawień / strefy czasowej / planu dzień-noc / innych opcji w reakcji na: zeskanowanie karty podanie kodu PIN pomiaru wagi inne z możliwością łączenia wielu poświadczeń jednocześnie otwarcie / zwolnienie rygla j/w z jednoczesnym uaktywnieniem alarmu wymuszenia w ustalonej konfiguracji atrybutów (alarm przymusu) blokowanie czytnika przy 3 / 5 (do ustawienia w parametrach) próbach odczytu nieprawidłowej karty / nieprawidłowego PINu dynamiczne autoryzacja polegająca na żądaniu dodatkowego atrybutu (np. PINu) przy pierwszym otwarciu przejścia danego dnia CECHY BUDOWY ELEKTRYCZNEJ KONTROLER CKD-500 Moduł główny kontrolera CKD-500 posiada następujące cechy: interfejs Ethernet do komunikacji z systemem nadrzędnym (również np. do komunikacji z systemem RCP) interfejs RS-485 do komunikacji z systemem nadrzędnym (w systemach bez połączenia Ethernet) interfejs RS-485 do podłączenia czytników CZM-501 interfejs RS-485 do podłączenia modułów kontrolno-wykonawczych (np. MRC-503) magistrala I2C do podłączenia modułów rozszerzeń serii MRC-50x CKD-500 Instrukcja obsługi Strona 5 / 31

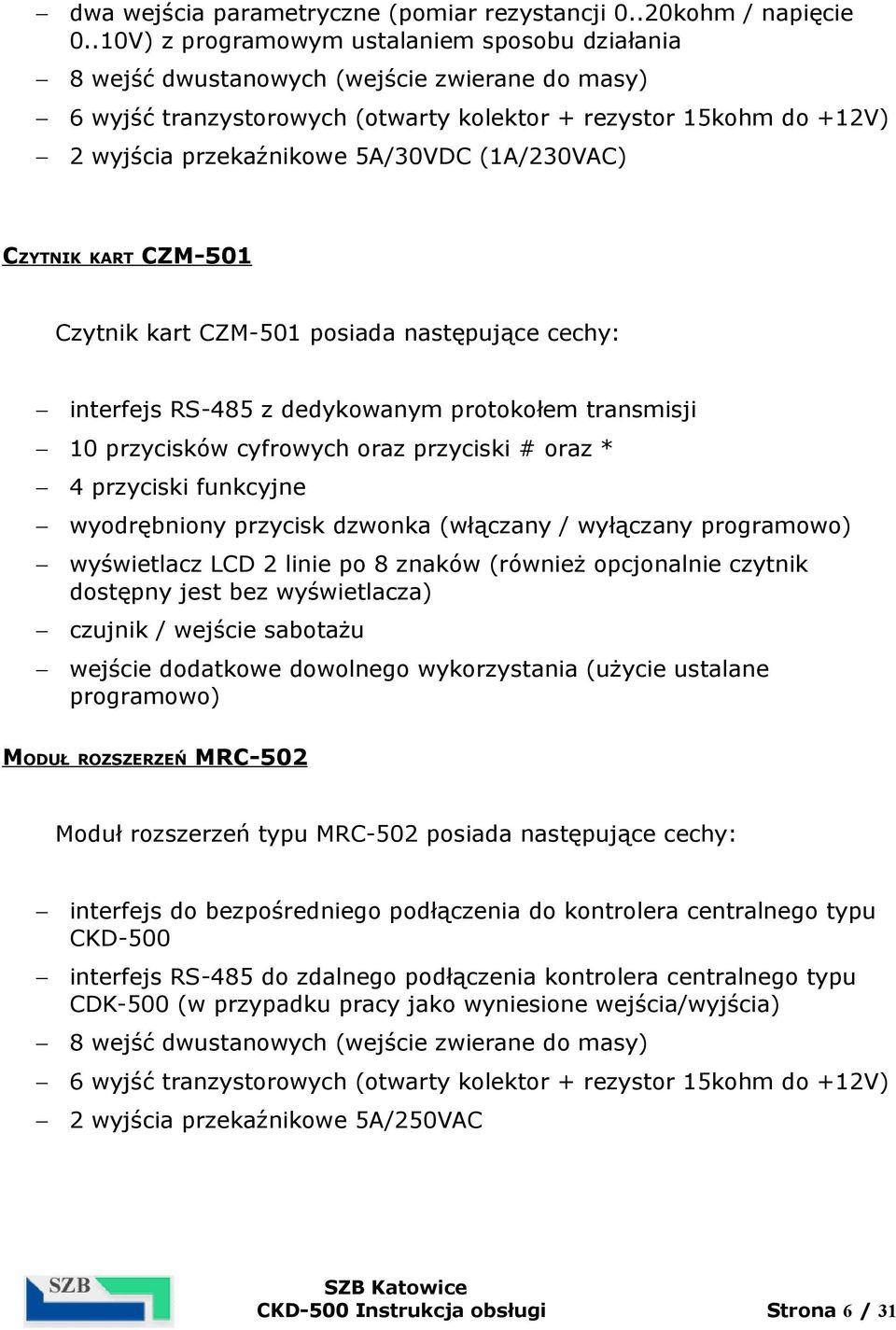

6 dwa wejścia parametryczne (pomiar rezystancji 0..20kohm / napięcie 0..10V) z programowym ustalaniem sposobu działania 8 wejść dwustanowych (wejście zwierane do masy) 6 wyjść tranzystorowych (otwarty kolektor + rezystor 15kohm do +12V) 2 wyjścia przekaźnikowe 5A/30VDC (1A/230VAC) CZYTNIK KART CZM-501 Czytnik kart CZM-501 posiada następujące cechy: interfejs RS-485 z dedykowanym protokołem transmisji 10 przycisków cyfrowych oraz przyciski # oraz * 4 przyciski funkcyjne wyodrębniony przycisk dzwonka (włączany / wyłączany programowo) wyświetlacz LCD 2 linie po 8 znaków (również opcjonalnie czytnik dostępny jest bez wyświetlacza) czujnik / wejście sabotażu wejście dodatkowe dowolnego wykorzystania (użycie ustalane programowo) MODUŁ ROZSZERZEŃ MRC-502 Moduł rozszerzeń typu MRC-502 posiada następujące cechy: interfejs do bezpośredniego podłączenia do kontrolera centralnego typu CKD-500 interfejs RS-485 do zdalnego podłączenia kontrolera centralnego typu CDK-500 (w przypadku pracy jako wyniesione wejścia/wyjścia) 8 wejść dwustanowych (wejście zwierane do masy) 6 wyjść tranzystorowych (otwarty kolektor + rezystor 15kohm do +12V) 2 wyjścia przekaźnikowe 5A/250VAC CKD-500 Instrukcja obsługi Strona 6 / 31

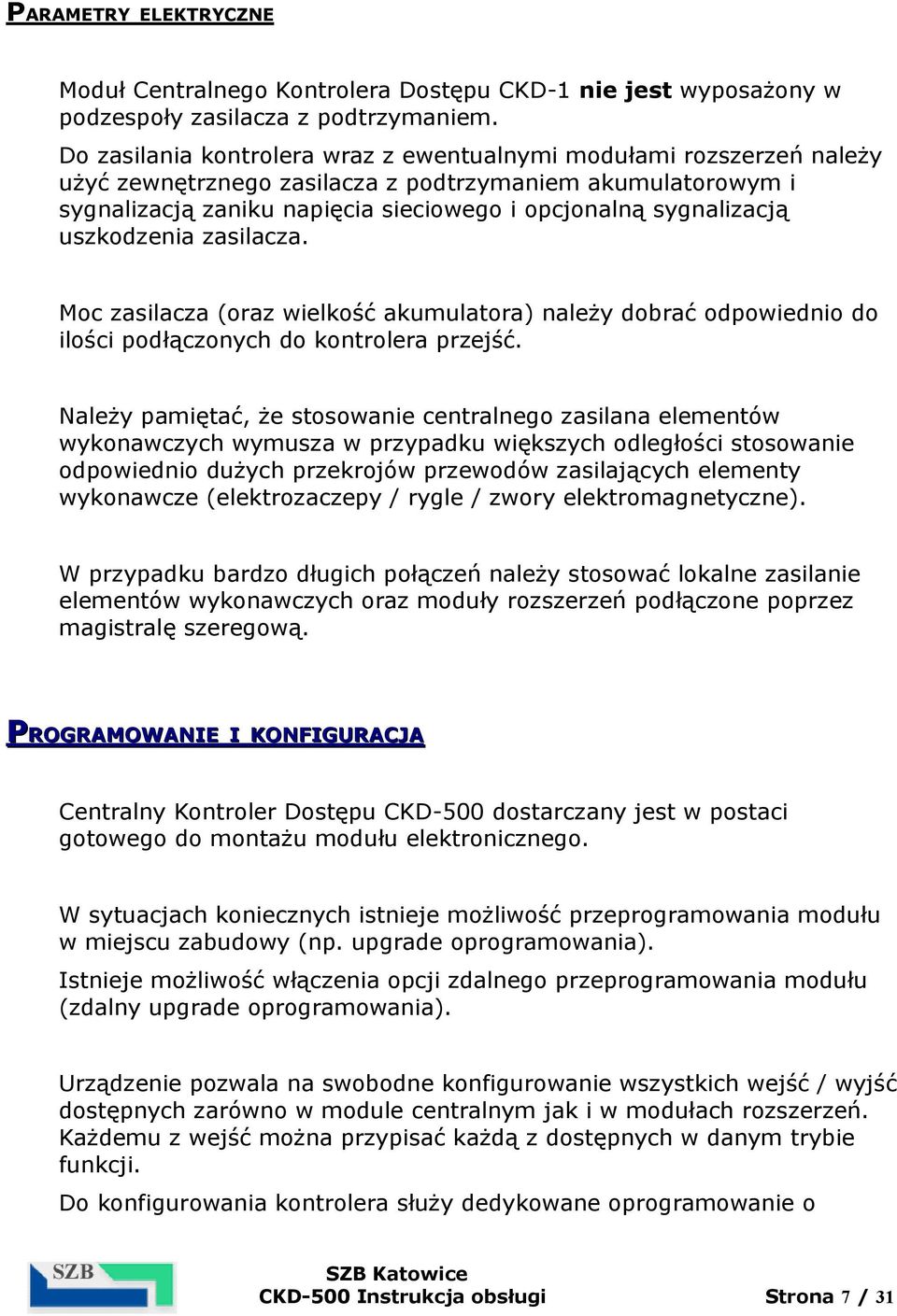

7 PARAMETRY ELEKTRYCZNE Moduł Centralnego Kontrolera Dostępu CKD-1 nie jest wyposażony w podzespoły zasilacza z podtrzymaniem. Do zasilania kontrolera wraz z ewentualnymi modułami rozszerzeń należy użyć zewnętrznego zasilacza z podtrzymaniem akumulatorowym i sygnalizacją zaniku napięcia sieciowego i opcjonalną sygnalizacją uszkodzenia zasilacza. Moc zasilacza (oraz wielkość akumulatora) należy dobrać odpowiednio do ilości podłączonych do kontrolera przejść. Należy pamiętać, że stosowanie centralnego zasilana elementów wykonawczych wymusza w przypadku większych odległości stosowanie odpowiednio dużych przekrojów przewodów zasilających elementy wykonawcze (elektrozaczepy / rygle / zwory elektromagnetyczne). W przypadku bardzo długich połączeń należy stosować lokalne zasilanie elementów wykonawczych oraz moduły rozszerzeń podłączone poprzez magistralę szeregową. PROGRAMOWANIE I KONFIGURACJA Centralny Kontroler Dostępu CKD-500 dostarczany jest w postaci gotowego do montażu modułu elektronicznego. W sytuacjach koniecznych istnieje możliwość przeprogramowania modułu w miejscu zabudowy (np. upgrade oprogramowania). Istnieje możliwość włączenia opcji zdalnego przeprogramowania modułu (zdalny upgrade oprogramowania). Urządzenie pozwala na swobodne konfigurowanie wszystkich wejść / wyjść dostępnych zarówno w module centralnym jak i w modułach rozszerzeń. Każdemu z wejść można przypisać każdą z dostępnych w danym trybie funkcji. Do konfigurowania kontrolera służy dedykowane oprogramowanie o CKD-500 Instrukcja obsługi Strona 7 / 31

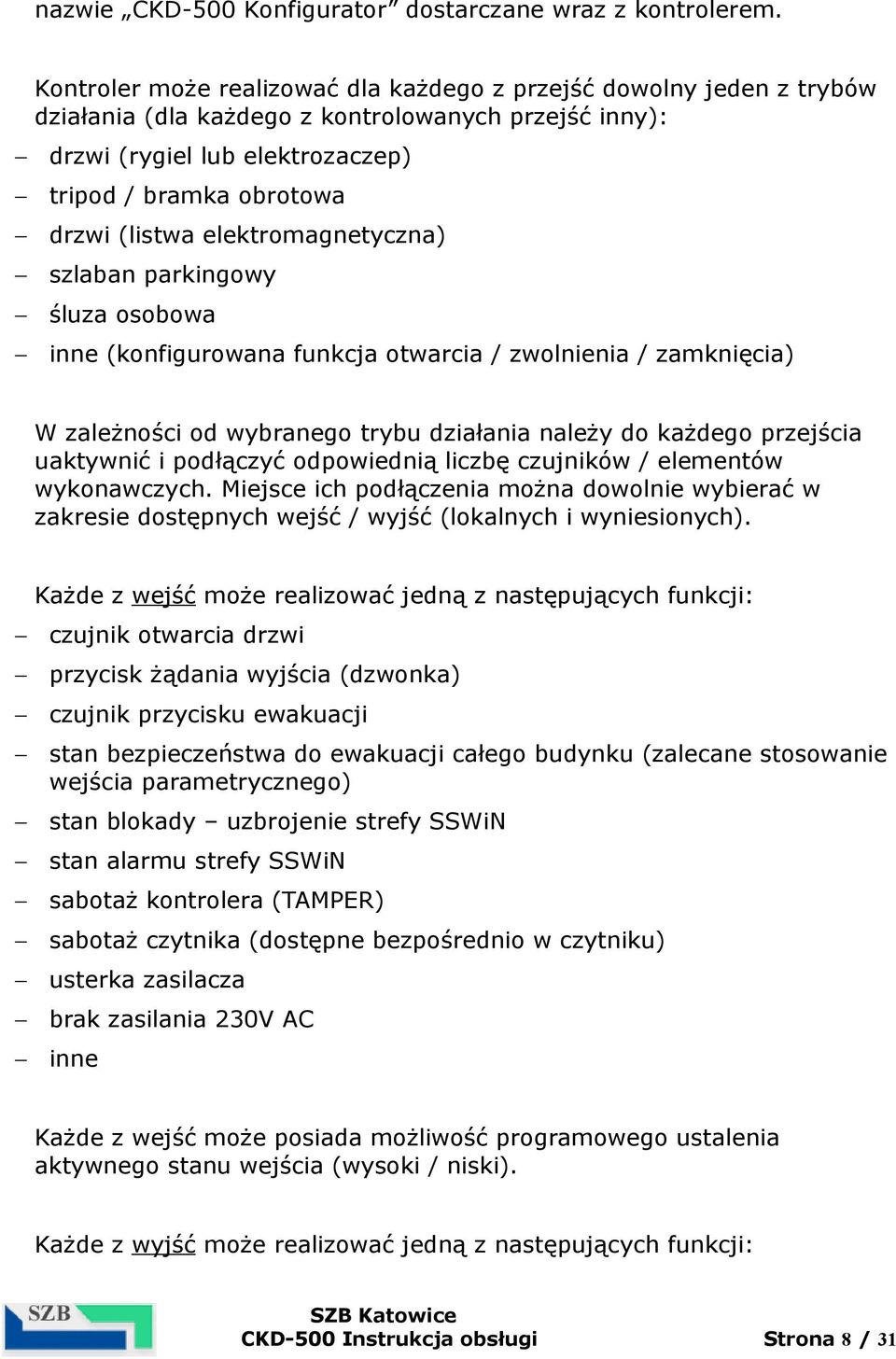

8 nazwie CKD-500 Konfigurator dostarczane wraz z kontrolerem. Kontroler może realizować dla każdego z przejść dowolny jeden z trybów działania (dla każdego z kontrolowanych przejść inny): drzwi (rygiel lub elektrozaczep) tripod / bramka obrotowa drzwi (listwa elektromagnetyczna) szlaban parkingowy śluza osobowa inne (konfigurowana funkcja otwarcia / zwolnienia / zamknięcia) W zależności od wybranego trybu działania należy do każdego przejścia uaktywnić i podłączyć odpowiednią liczbę czujników / elementów wykonawczych. Miejsce ich podłączenia można dowolnie wybierać w zakresie dostępnych wejść / wyjść (lokalnych i wyniesionych). Każde z wejść może realizować jedną z następujących funkcji: czujnik otwarcia drzwi przycisk żądania wyjścia (dzwonka) czujnik przycisku ewakuacji stan bezpieczeństwa do ewakuacji całego budynku (zalecane stosowanie wejścia parametrycznego) stan blokady uzbrojenie strefy SSWiN stan alarmu strefy SSWiN sabotaż kontrolera (TAMPER) sabotaż czytnika (dostępne bezpośrednio w czytniku) usterka zasilacza brak zasilania 230V AC inne Każde z wejść może posiada możliwość programowego ustalenia aktywnego stanu wejścia (wysoki / niski). Każde z wyjść może realizować jedną z następujących funkcji: CKD-500 Instrukcja obsługi Strona 8 / 31

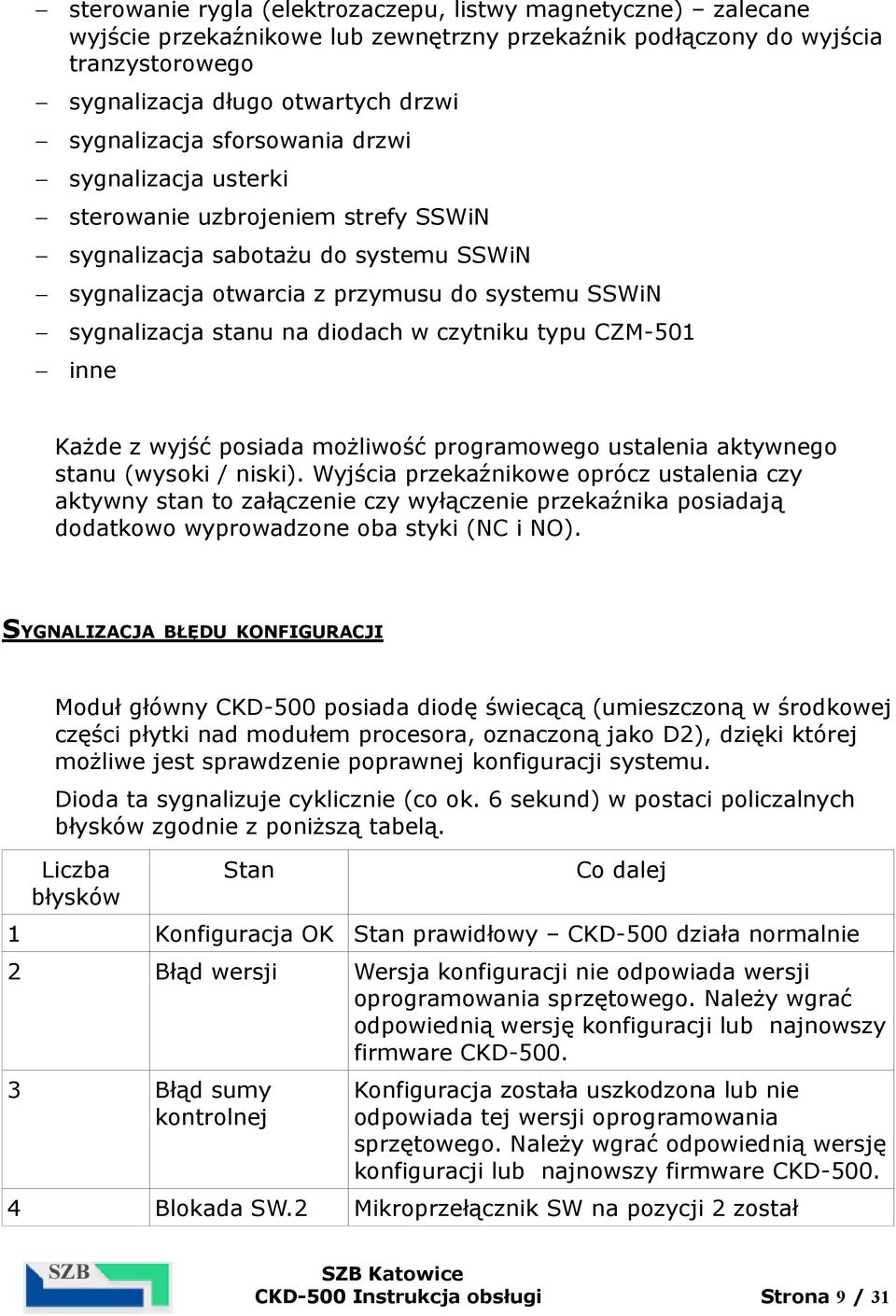

9 sterowanie rygla (elektrozaczepu, listwy magnetyczne) zalecane wyjście przekaźnikowe lub zewnętrzny przekaźnik podłączony do wyjścia tranzystorowego sygnalizacja długo otwartych drzwi sygnalizacja sforsowania drzwi sygnalizacja usterki sterowanie uzbrojeniem strefy SSWiN sygnalizacja sabotażu do systemu SSWiN sygnalizacja otwarcia z przymusu do systemu SSWiN sygnalizacja stanu na diodach w czytniku typu CZM-501 inne Każde z wyjść posiada możliwość programowego ustalenia aktywnego stanu (wysoki / niski). Wyjścia przekaźnikowe oprócz ustalenia czy aktywny stan to załączenie czy wyłączenie przekaźnika posiadają dodatkowo wyprowadzone oba styki (NC i NO). SYGNALIZACJA BŁĘDU KONFIGURACJI Moduł główny CKD-500 posiada diodę świecącą (umieszczoną w środkowej części płytki nad modułem procesora, oznaczoną jako D2), dzięki której możliwe jest sprawdzenie poprawnej konfiguracji systemu. Dioda ta sygnalizuje cyklicznie (co ok. 6 sekund) w postaci policzalnych błysków zgodnie z poniższą tabelą. Liczba błysków Stan Co dalej 1 Konfiguracja OK Stan prawidłowy CKD-500 działa normalnie 2 Błąd wersji Wersja konfiguracji nie odpowiada wersji oprogramowania sprzętowego. Należy wgrać odpowiednią wersję konfiguracji lub najnowszy firmware CKD Błąd sumy kontrolnej Konfiguracja została uszkodzona lub nie odpowiada tej wersji oprogramowania sprzętowego. Należy wgrać odpowiednią wersję konfiguracji lub najnowszy firmware CKD Blokada SW.2 Mikroprzełącznik SW na pozycji 2 został CKD-500 Instrukcja obsługi Strona 9 / 31

10 ustawiony na ON. Należy wgrać prawidłową konfigurację i przełączyć przełącznik w pozycję OFF. Jeżeli w trakcie programowania kontrolera wgrana zostanie nieprawidłowa wersja konfiguracji (niepasująca do sprzętu), kontroler może wejść w pętlę automatycznego restartowania. Aby w tym momencie umożliwić ponowne wgranie prawidłowej konfiguracji należy przełącznik SW na pozycji 2 przełączyć w stan ON. Powoduje to blokowanie odczytu konfiguracji, w którym to stanie możliwe jest wgranie nowego pliku konfiguracji lub zaktualizowanie oprogramowania wbudowanego. W tym trybie (SW.2 w pozycji ON) system nie realizuje normalnego działania (nie otwiera przejść). Przełącznik SW znajduje się w lewej, górnej części płytki obok gniazda Ethernet. CKD-500 Instrukcja obsługi Strona 10 / 31

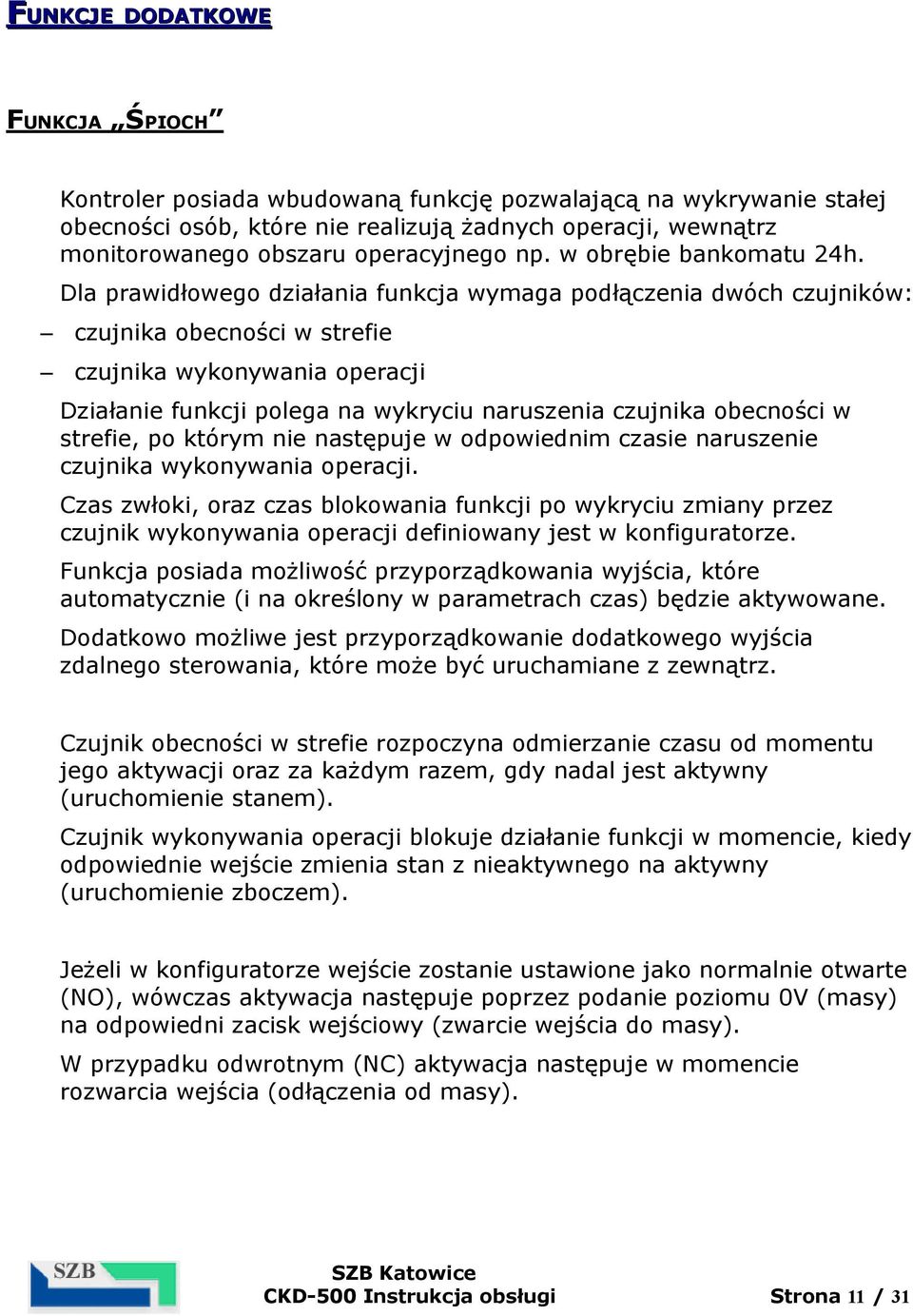

11 FUNKCJE DODATKOWE FUNKCJA ŚPIOCH Kontroler posiada wbudowaną funkcję pozwalającą na wykrywanie stałej obecności osób, które nie realizują żadnych operacji, wewnątrz monitorowanego obszaru operacyjnego np. w obrębie bankomatu 24h. Dla prawidłowego działania funkcja wymaga podłączenia dwóch czujników: czujnika obecności w strefie czujnika wykonywania operacji Działanie funkcji polega na wykryciu naruszenia czujnika obecności w strefie, po którym nie następuje w odpowiednim czasie naruszenie czujnika wykonywania operacji. Czas zwłoki, oraz czas blokowania funkcji po wykryciu zmiany przez czujnik wykonywania operacji definiowany jest w konfiguratorze. Funkcja posiada możliwość przyporządkowania wyjścia, które automatycznie (i na określony w parametrach czas) będzie aktywowane. Dodatkowo możliwe jest przyporządkowanie dodatkowego wyjścia zdalnego sterowania, które może być uruchamiane z zewnątrz. Czujnik obecności w strefie rozpoczyna odmierzanie czasu od momentu jego aktywacji oraz za każdym razem, gdy nadal jest aktywny (uruchomienie stanem). Czujnik wykonywania operacji blokuje działanie funkcji w momencie, kiedy odpowiednie wejście zmienia stan z nieaktywnego na aktywny (uruchomienie zboczem). Jeżeli w konfiguratorze wejście zostanie ustawione jako normalnie otwarte (NO), wówczas aktywacja następuje poprzez podanie poziomu 0V (masy) na odpowiedni zacisk wejściowy (zwarcie wejścia do masy). W przypadku odwrotnym (NC) aktywacja następuje w momencie rozwarcia wejścia (odłączenia od masy). CKD-500 Instrukcja obsługi Strona 11 / 31

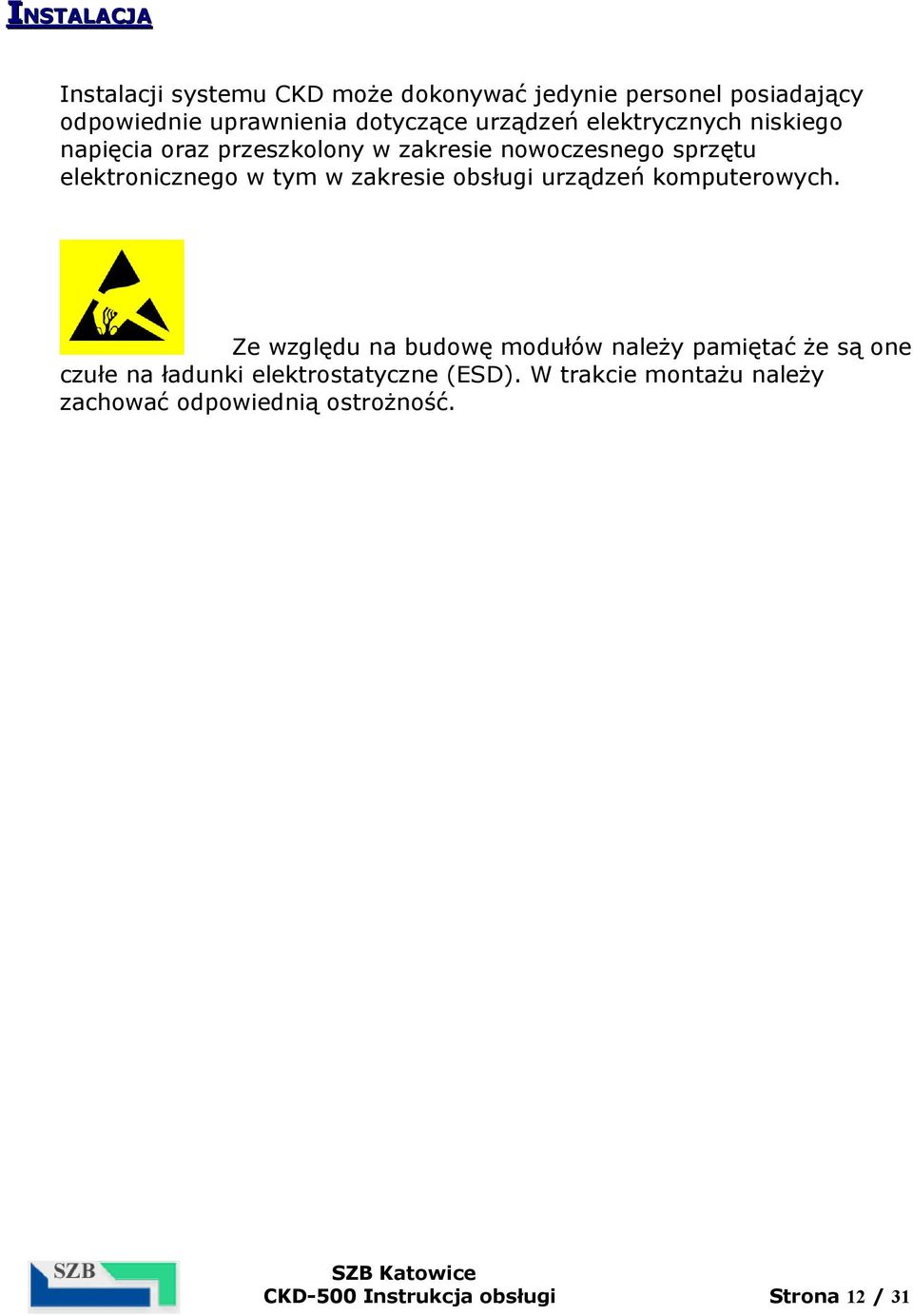

12 INSTALACJA Instalacji systemu CKD może dokonywać jedynie personel posiadający odpowiednie uprawnienia dotyczące urządzeń elektrycznych niskiego napięcia oraz przeszkolony w zakresie nowoczesnego sprzętu elektronicznego w tym w zakresie obsługi urządzeń komputerowych. Ze względu na budowę modułów należy pamiętać że są one czułe na ładunki elektrostatyczne (ESD). W trakcie montażu należy zachować odpowiednią ostrożność. CKD-500 Instrukcja obsługi Strona 12 / 31

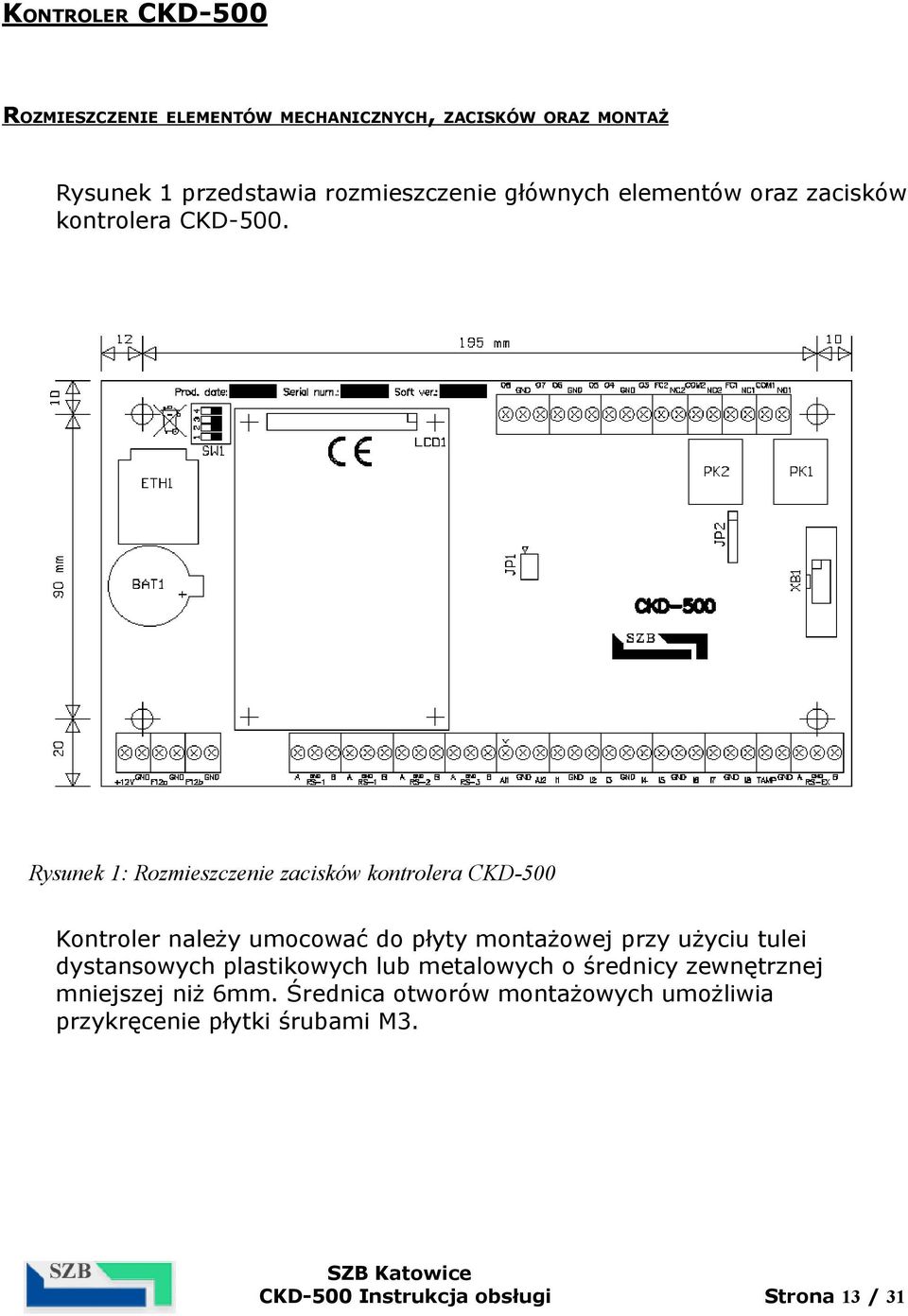

13 KONTROLER CKD-500 ROZMIESZCZENIE ELEMENTÓW MECHANICZNYCH, ZACISKÓW ORAZ MONTAŻ Rysunek 1 przedstawia rozmieszczenie głównych elementów oraz zacisków kontrolera CKD-500. Rysunek 1: Rozmieszczenie zacisków kontrolera CKD-500 Kontroler należy umocować do płyty montażowej przy użyciu tulei dystansowych plastikowych lub metalowych o średnicy zewnętrznej mniejszej niż 6mm. Średnica otworów montażowych umożliwia przykręcenie płytki śrubami M3. CKD-500 Instrukcja obsługi Strona 13 / 31

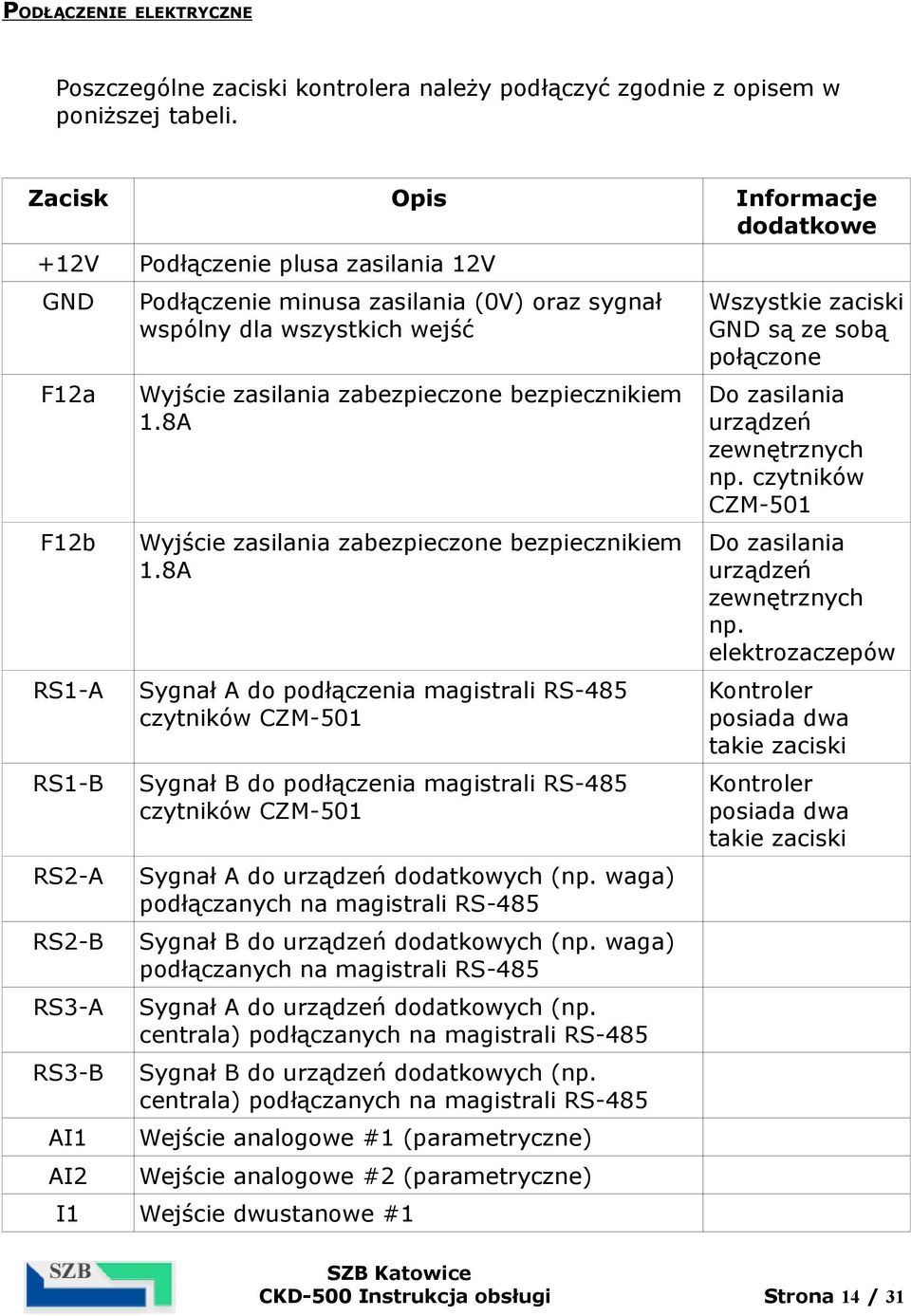

14 PODŁĄCZENIE ELEKTRYCZNE Poszczególne zaciski kontrolera należy podłączyć zgodnie z opisem w poniższej tabeli. Zacisk Opis Informacje dodatkowe +12V Podłączenie plusa zasilania 12V GND F12a F12b RS1-A RS1-B RS2-A RS2-B RS3-A RS3-B AI1 AI2 Podłączenie minusa zasilania (0V) oraz sygnał wspólny dla wszystkich wejść Wyjście zasilania zabezpieczone bezpiecznikiem 1.8A Wyjście zasilania zabezpieczone bezpiecznikiem 1.8A Sygnał A do podłączenia magistrali RS-485 czytników CZM-501 Sygnał B do podłączenia magistrali RS-485 czytników CZM-501 Sygnał A do urządzeń dodatkowych (np. waga) podłączanych na magistrali RS-485 Sygnał B do urządzeń dodatkowych (np. waga) podłączanych na magistrali RS-485 Sygnał A do urządzeń dodatkowych (np. centrala) podłączanych na magistrali RS-485 Sygnał B do urządzeń dodatkowych (np. centrala) podłączanych na magistrali RS-485 Wejście analogowe #1 (parametryczne) Wejście analogowe #2 (parametryczne) I1 Wejście dwustanowe #1 Wszystkie zaciski GND są ze sobą połączone Do zasilania urządzeń zewnętrznych np. czytników CZM-501 Do zasilania urządzeń zewnętrznych np. elektrozaczepów Kontroler posiada dwa takie zaciski Kontroler posiada dwa takie zaciski CKD-500 Instrukcja obsługi Strona 14 / 31

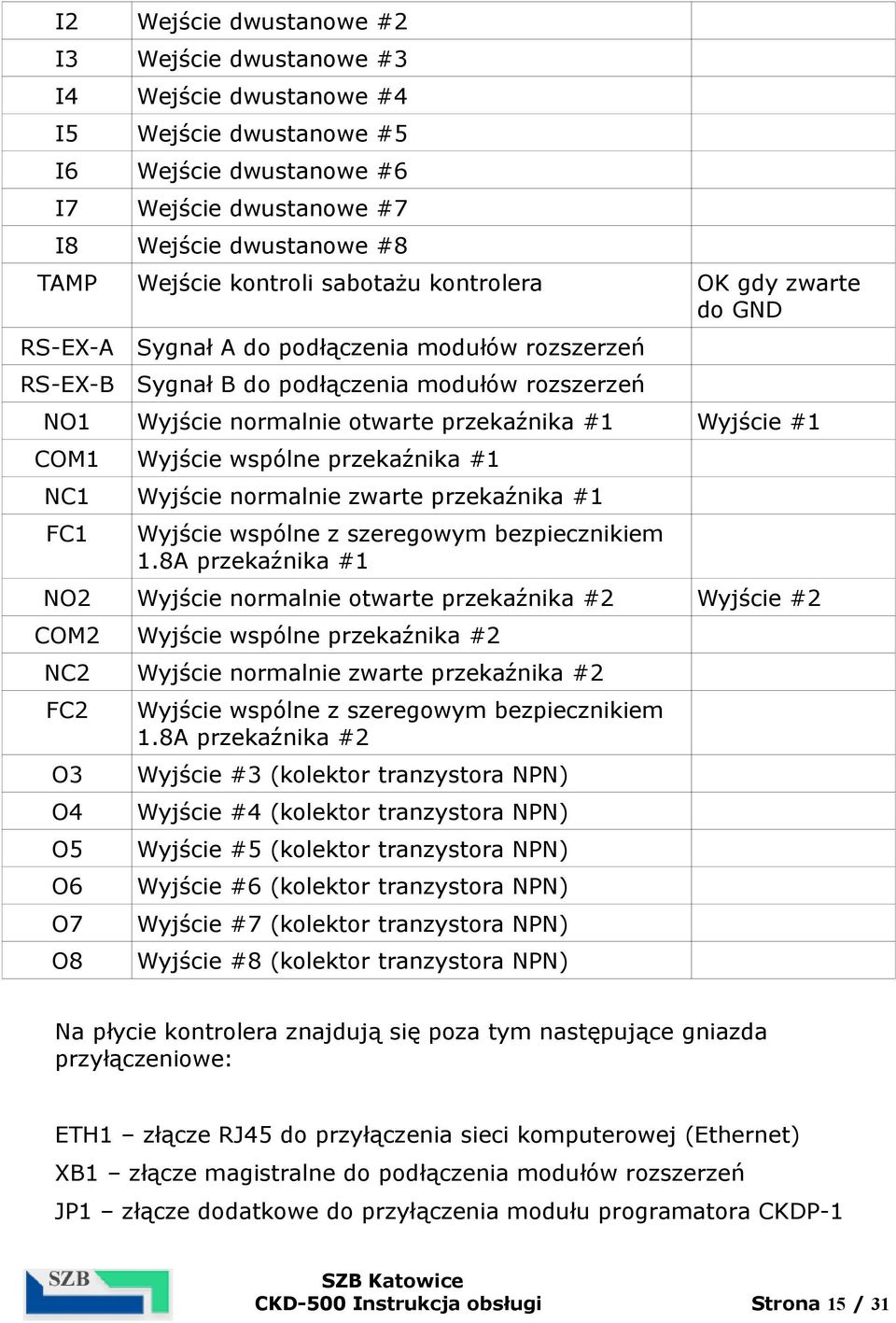

15 I2 Wejście dwustanowe #2 I3 Wejście dwustanowe #3 I4 Wejście dwustanowe #4 I5 Wejście dwustanowe #5 I6 Wejście dwustanowe #6 I7 Wejście dwustanowe #7 I8 Wejście dwustanowe #8 TAMP Wejście kontroli sabotażu kontrolera OK gdy zwarte do GND RS-EX-A RS-EX-B Sygnał A do podłączenia modułów rozszerzeń Sygnał B do podłączenia modułów rozszerzeń NO1 Wyjście normalnie otwarte przekaźnika #1 Wyjście #1 COM1 Wyjście wspólne przekaźnika #1 NC1 Wyjście normalnie zwarte przekaźnika #1 FC1 Wyjście wspólne z szeregowym bezpiecznikiem 1.8A przekaźnika #1 NO2 Wyjście normalnie otwarte przekaźnika #2 Wyjście #2 COM2 Wyjście wspólne przekaźnika #2 NC2 Wyjście normalnie zwarte przekaźnika #2 FC2 O3 O4 O5 O6 O7 O8 Wyjście wspólne z szeregowym bezpiecznikiem 1.8A przekaźnika #2 Wyjście #3 (kolektor tranzystora NPN) Wyjście #4 (kolektor tranzystora NPN) Wyjście #5 (kolektor tranzystora NPN) Wyjście #6 (kolektor tranzystora NPN) Wyjście #7 (kolektor tranzystora NPN) Wyjście #8 (kolektor tranzystora NPN) Na płycie kontrolera znajdują się poza tym następujące gniazda przyłączeniowe: ETH1 złącze RJ45 do przyłączenia sieci komputerowej (Ethernet) XB1 złącze magistralne do podłączenia modułów rozszerzeń JP1 złącze dodatkowe do przyłączenia modułu programatora CKDP-1 CKD-500 Instrukcja obsługi Strona 15 / 31

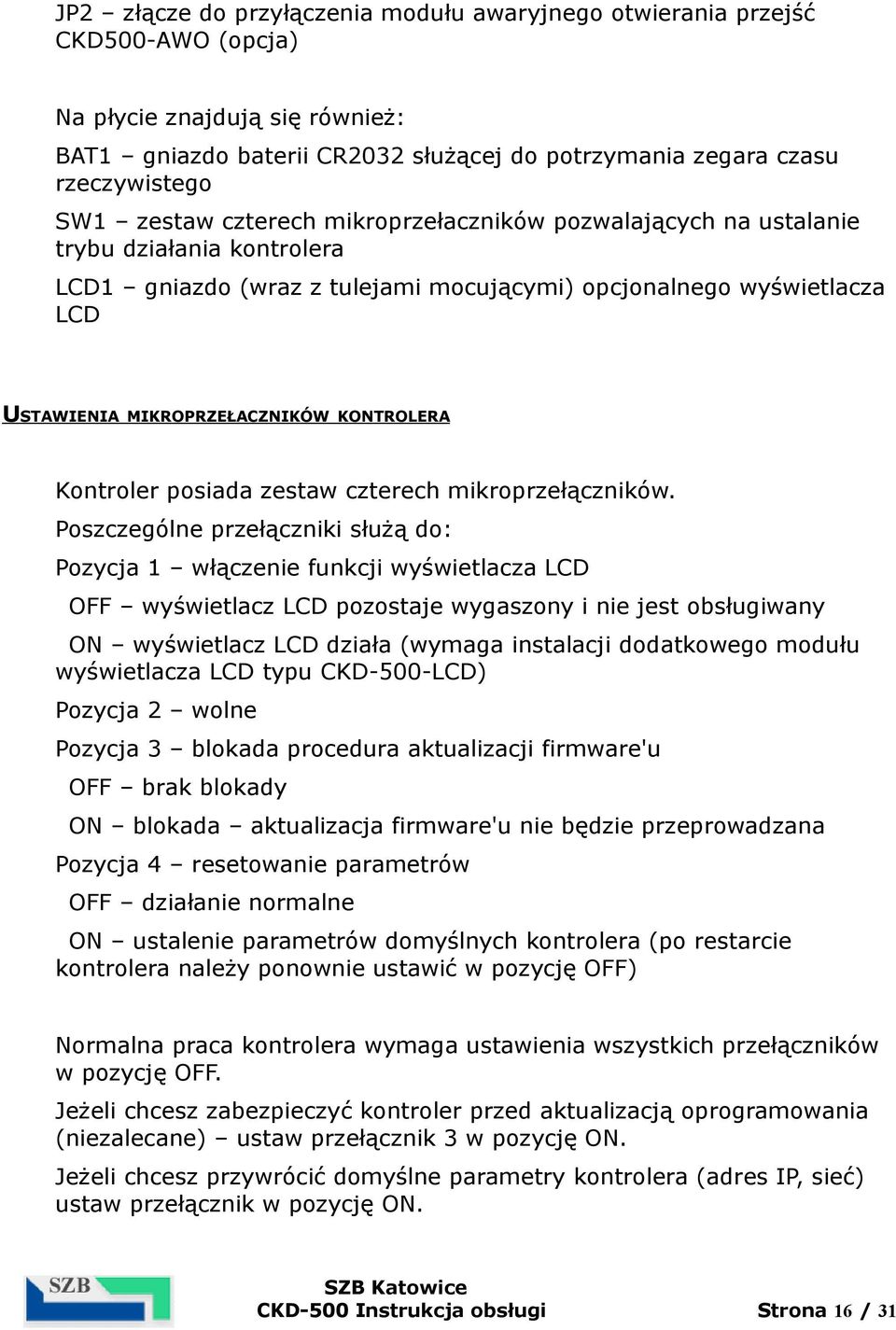

16 JP2 złącze do przyłączenia modułu awaryjnego otwierania przejść CKD500-AWO (opcja) Na płycie znajdują się również: BAT1 gniazdo baterii CR2032 służącej do potrzymania zegara czasu rzeczywistego SW1 zestaw czterech mikroprzełaczników pozwalających na ustalanie trybu działania kontrolera LCD1 gniazdo (wraz z tulejami mocującymi) opcjonalnego wyświetlacza LCD USTAWIENIA MIKROPRZEŁACZNIKÓW KONTROLERA Kontroler posiada zestaw czterech mikroprzełączników. Poszczególne przełączniki służą do: Pozycja 1 włączenie funkcji wyświetlacza LCD OFF wyświetlacz LCD pozostaje wygaszony i nie jest obsługiwany ON wyświetlacz LCD działa (wymaga instalacji dodatkowego modułu wyświetlacza LCD typu CKD-500-LCD) Pozycja 2 wolne Pozycja 3 blokada procedura aktualizacji firmware'u OFF brak blokady ON blokada aktualizacja firmware'u nie będzie przeprowadzana Pozycja 4 resetowanie parametrów OFF działanie normalne ON ustalenie parametrów domyślnych kontrolera (po restarcie kontrolera należy ponownie ustawić w pozycję OFF) Normalna praca kontrolera wymaga ustawienia wszystkich przełączników w pozycję OFF. Jeżeli chcesz zabezpieczyć kontroler przed aktualizacją oprogramowania (niezalecane) ustaw przełącznik 3 w pozycję ON. Jeżeli chcesz przywrócić domyślne parametry kontrolera (adres IP, sieć) ustaw przełącznik w pozycję ON. CKD-500 Instrukcja obsługi Strona 16 / 31

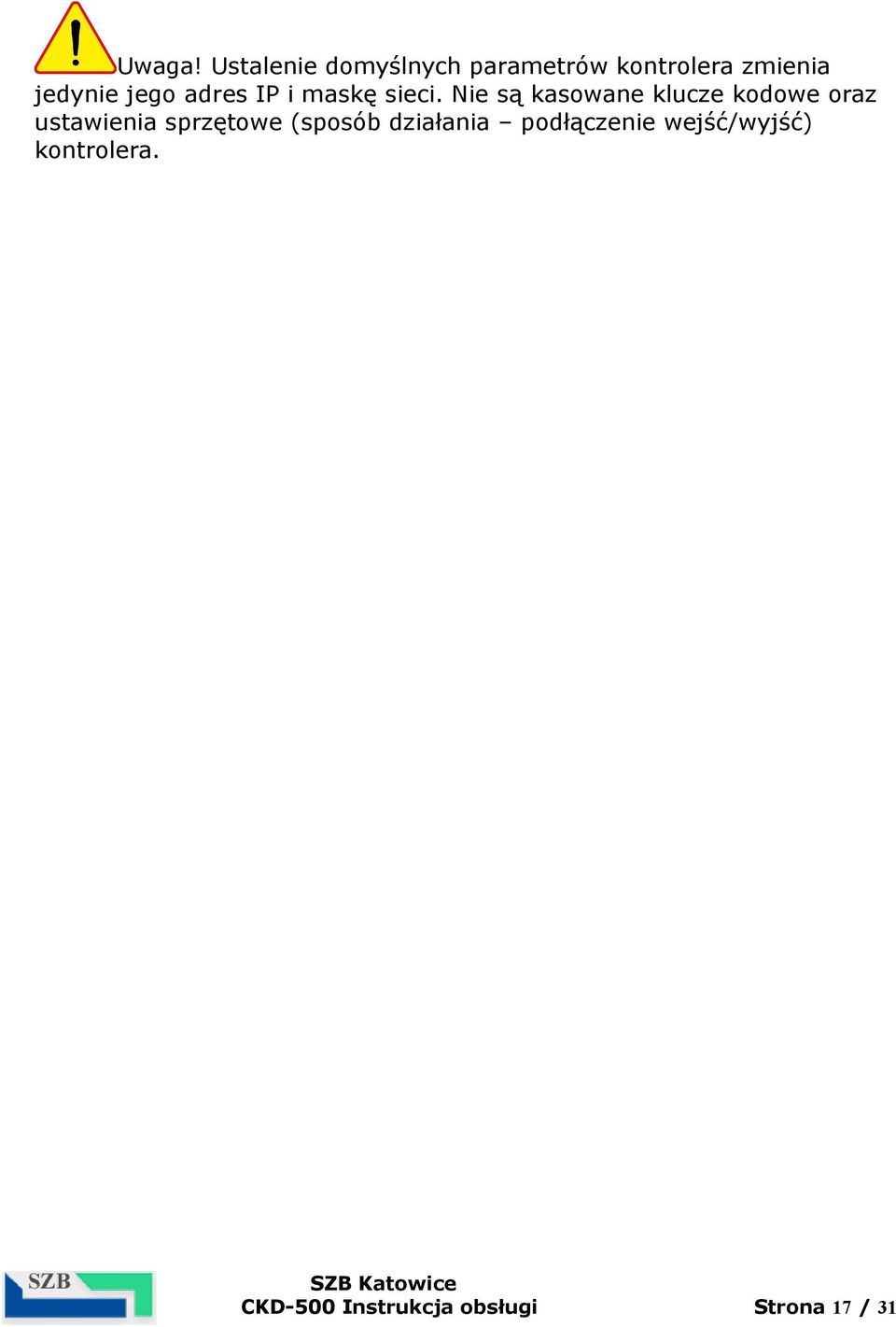

17 Uwaga! Ustalenie domyślnych parametrów kontrolera zmienia jedynie jego adres IP i maskę sieci. Nie są kasowane klucze kodowe oraz ustawienia sprzętowe (sposób działania podłączenie wejść/wyjść) kontrolera. CKD-500 Instrukcja obsługi Strona 17 / 31

18 CZYTNIK CZM-501 ROZMIESZCZENIE ELEMENTÓW MECHANICZNYCH, ZACISKÓW ORAZ MONTAŻ Rysunek 2 przedstawia rozmieszczenie zacisków oraz przełączników dostępnych po zdjęciu obudowy czytnika CZM-501. Rysunek 2: Zaciski i przełączniki czytnika CZM-501 Montaż czytnika należy rozpocząć od zdjęcia pokrywy dolnej. W tym celu wykręć śrubę M3 dostępną od spodu czytnika. Po zdjęciu obudowy przykręć blachę mocującą w miejscu umieszczenia czytnika. Podłącz przewody oraz ustaw adres i parametry czytnika za pomocą mikroprzełaczników. Uwaga! Najnowsze wersje czytników posiadają funkcję zmiany parametrów poprzez menu czytnika patrz dodatkowa instrukcja obsługi czytnika. Zamknij obudowę i wkręć śrubę mocującą. CKD-500 Instrukcja obsługi Strona 18 / 31

19 PODŁĄCZENIE ELEKTRYCZNE Czytnik należy połączyć z kontrolerem za pomocą minimum czterech przewodów. Dwa przewody służą do podłączenia zasilania (+12V oraz GND = 0V). Przewody te należy połączyć odpowiednio z zaciskami F12a oraz GND kontrolera. Druga para przewodów (skrętka) służy do połączenia czytnika z magistralą szeregową RS-1 kontrolera. Należy odpowiednio połączyć zacisk RS-A czytnika z zaciskiem RS1-A kontrolera oraz zacisk RS-B czytnika z zaciskiem RS1-B kontrolera. Uwaga! Na tej samej magistrali podłączonych może być nawet 16 czytników CZM-501. Czytniki można łączyć z kontrolerem w dowolny sposób. Od kontrolera do pierwszego czytnika, do drugiego, do trzeciego, do czwartego itd. - ten sposób nazywamy magistralą, lub od kontrolera do każdego czytnika osobno ten sposób nazywamy gwiazdą. Połączenia mogą być dowolne, również mieszane, jednak w znacznie rozbudowanych systemach zaleca się stosowanie połączenia w magistralę. Do łączenia czytników z kontrolerem użyj skrętki STP (np. STP 8x0.5). Jeżeli połączenie ma postac magistrali - na końcach podłącz terminatory o wartości 120Ω. Jeżeli połączenie nie ma postaci magistrali podłącz jedynie pojedynczy terminator o wartości 120Ω podłączony bezpośrednio do zacisków RS-1-A i RS-1-B kontrolera. W tym celu użyj drugiego zestawu zacisków RS-1 A i B kontrolera. USTAWIENIA MIKROPRZEŁACZNIKÓW CZYTNIKA Czytnik posiada dwa zestawy po cztery mikroprzełaczniki. Pierwszy zestaw służy do ustawienia adresu czytnika. Kolejne podłączane czytniki muszą mieć adresy od 0 do 15. Adresy CKD-500 Instrukcja obsługi Strona 19 / 31

20 kodowane są binarnie, przy czym przełączenie w pozycję ON oznacza 1, a w pozycję OFF oznacza 0. Numer przełącznika kodującego najmłodszy bit opisany jest na nalepce wewnątrz czytnika. Drugi zestaw mikroprzełączników koduje następujące opcje: Pozycja 1 ustawienie czasu przeterminowania skanu karty / PINu OFF 2 sekundy ustaw dla małych systemów do 8 czytników ON 4 sekundy ustaw dla dużych systemów > 8 czytników Pozycja 2 wyłączenie sygnalizacji przeterminowania skanu karty / PINu OFF sygnalizacja dźwiękiem ON brak sygnalizacji dźwiękiem Pozycja 3 wolne Pozycja 4 odwrócenie numeru CSN karty OFF bez odwrócenia (prawidłowo dla CKD-500) ON z odwróceniem (opcja dla innych systemów) Uwaga! Najnowsze wersje czytników posiadają funkcję zmiany parametrów poprzez menu czytnika patrz dodatkowa instrukcja obsługi czytnika. Aby sprawdzić, czy czytnik posiada najnowszą wersję oprogramowania wyłącz zasilanie czytnika, a następnie wciśnij i przytrzymaj przycisk dzwonka i włącz zasilanie. Jeżeli na ekranie czytnika pojawi się napis PIN oznacza to, że czytnik posiada najnowszą wersję oprogramowania i zmiana parametrów dostępna jest z poziomu klawiatury czytnika. Domyślny PIN ma wartość CKD-500 Instrukcja obsługi Strona 20 / 31

21 MODUŁ ROZSZERZEŃ MRC-502 ROZMIESZCZENIE ELEMENTÓW MECHANICZNYCH, ZACISKÓW ORAZ MONTAŻ Rysunek 3 przedstawia rozmieszczenie głównych elementów oraz zacisków kontrolera CKD-500. Rysunek 3: Rozmieszczenie zacisków modułu MRC-502 Moduł MRC-502 należy umocować do płyty montażowej przy użyciu tulei dystansowych plastikowych lub metalowych o średnicy zewnętrznej mniejszej niż 6mm. Średnica otworów montażowych umożliwia przykręcenie płytki śrubami M3. CKD-500 Instrukcja obsługi Strona 21 / 31

22 PODŁĄCZENIE ELEKTRYCZNE Poszczególne zaciski modułu rozszerzeń należy podłączyć zgodnie z opisem w poniższej tabeli. Zacisk Opis Informacje dodatkowe +12V Podłączenie plusa zasilania 12V GND F12a F12b Podłączenie minusa zasilania (0V) oraz sygnał wspólny dla wszystkich wejść Wyjście zasilania zabezpieczone bezpiecznikiem 1.8A Wyjście zasilania zabezpieczone bezpiecznikiem 1.8A I1 Wejście dwustanowe #1 I2 Wejście dwustanowe #2 I3 Wejście dwustanowe #3 I4 Wejście dwustanowe #4 I5 Wejście dwustanowe #5 I6 Wejście dwustanowe #6 I7 Wejście dwustanowe #7 I8 Wejście dwustanowe #8 RS-EX-A RS-EX-B Sygnał A do podłączenia do kontrolera CKD-500 Sygnał B do podłączenia do kontrolera CKD-500 Wszystkie zaciski GND są ze sobą połączone Do zasilania urządzeń zewnętrznych np. rygli Do zasilania urządzeń zewnętrznych np. rygli NO1 Wyjście normalnie otwarte przekaźnika #1 Wyjście #1 COM1 Wyjście wspólne przekaźnika #1 NC1 Wyjście normalnie zwarte przekaźnika #1 FC1 Wyjście wspólne z szeregowym bezpiecznikiem 1.8A przekaźnika #1 CKD-500 Instrukcja obsługi Strona 22 / 31

23 NO2 Wyjście normalnie otwarte przekaźnika #2 Wyjście #2 COM2 Wyjście wspólne przekaźnika #2 NC2 Wyjście normalnie zwarte przekaźnika #2 FC2 O3 O4 O5 O6 O7 O8 Wyjście wspólne z szeregowym bezpiecznikiem 1.8A przekaźnika #2 Wyjście #3 (kolektor tranzystora NPN) Wyjście #4 (kolektor tranzystora NPN) Wyjście #5 (kolektor tranzystora NPN) Wyjście #6 (kolektor tranzystora NPN) Wyjście #7 (kolektor tranzystora NPN) Wyjście #8 (kolektor tranzystora NPN) Na płycie modułu MRS-502 znajdują się poza tym następujące gniazda przyłączeniowe: XB1 złącze magistralne do podłączenia do kontrolera CKD-500 lub poprzedniego modułu rozszerzeń XB2 złącze magistralne do podłączenia do kolejnego modułu rozszerzeń JPRG1 złącze do programowania modułu (serwisowe) JP2 złącze do przyłączenia modułu awaryjnego otwierania przejść CKD500-AWO (opcja) Na płycie znajdują się również: SW1 zestaw czterech mikroprzełaczników pozwalających na ustalanie adresu modułu na magistrali PODŁĄCZENIE MODUŁU MRC-502 DO KONTROLERA CKD-500 Możliwe jest podłączenie modułów rozszerzeń dwoma sposobami: za pomocą szybkiej magistrali I2C (XB) za pomocą łącza RS-485 Aby podłączyć moduły rozszerzeń magistralą I2C umieść kolejne moduły z lewej strony kontrolera jeden za drugim. Użyj dedykowanych przewodów CKD-500 Instrukcja obsługi Strona 23 / 31

24 taśmowych typu CKD-500-XBC-60 (długość 60mm) lub CKD-500-XBC-400 (długość 400 mm) aby połączyć moduły pomiędzy sobą i z kontrolerem. W przypadku podłączenia modułów rozszerzeń za pomocą łącza RS-485 należy odpowiednie połączenie wykonać przewodem ekranowanym (np. STP 8x0.5). Na końcach magistrali należy stosować terminatory o wartości 120Ω. USTAWIENIA MIKROPRZEŁACZNIKÓW MODUŁU MRC-502 Moduł MRC-502 posiada zestaw czterech mikroprzełaczników. Przełaczniki kodują następujące opcje: Pozycje 1..3 ustawienie adresu modułu na magistrali. Należy dla kolejnych modułów podączanych do magistrali I2C (XB) ustawić adresy od 0 do 6. Adres 7 (wszystkie pozycje ON) jest zabroniony. Pozycja 4 wybór rodzaju magistrali OFF magistrala I2C (XB przewodami CKD-500-XBC) ON magistrala RS-EX połączenie szeregowe CKD-500 Instrukcja obsługi Strona 24 / 31

25 BUDOWA ELEKTRYCZNA WEJŚĆ / WYJŚĆ Wszystkie wejścia wyjścia w systemie, zarówno w kontrolerze centralnym CKD-500, jak i w modułach rozszerzeń MRC-50x posiadają taką samą budowę elektryczną przedstawioną poniżej. WEJŚCIE DWUSTANOWE Budowę wejścia dwustanowego przedstawia Rysunek 4. Rysunek 4: Budowa wejścia dwustanowego Wejście dwustanowe zostaje pobudzone poprzez zwarcie zacisku wejściowego do masy (GND). Wejście dwustanowe może zostać podłączone do wyjścia innego układu o napięciu nie większym niż 15V. Podanie napięcia > 3V oznacza brak pobudzenia wejścia. Podanie napięcia < 1V lub zwarcie z masą oznacza pobudzenie wejścia. Logiczny sposób działania wejścia (aktywny stan niski lub wysoki) wybierany jest programowo (w programie konfiguracyjnym). Logiczne podłączenie wejścia do wskazanego bloku drzwi/przejścia jako wejście z wybranego czujnika wybierane jest programowo. Wejście dwustanowe może być stosowane do podłączenia wszystkich CKD-500 Instrukcja obsługi Strona 25 / 31

26 czujników niewymagających kontroli ciągłości obwodu wejściowego. WEJŚCIE PARAMETRYCZNE Budowę wejścia parametrycznego przedstawia Rysunek 5. Rysunek 5: Budowa wejścia parametrycznego Wejście parametryczne charakteryzuje się możliwością pomiaru rezystancji podłączonej pomiędzy zacisk wejścia a masę (GND) lub napięcia wejściowego (wejście analogowe). Wejścia stosowane w systemie pozwalają na pomiar rezystancji do 10k oraz napięć w zakresie 0..12V. Logiczny sposób działania wejścia (progi / zakresy działania) wybierany jest programowo (w programie konfiguracyjnym). Logiczne podłączenie wejścia do wskazanego bloku drzwi/przejścia jako wejście z wybranego czujnika wybierane jest programowo. Wejście parametryczne może być stosowane do wszystkich czujników wymagających kontroli ciągłości obwodu oraz do pomiaru sygnałów analogowych (np. pomiar wagi z przetwornikiem wyjściowych 0..10V). Zaleca się stosowanie wejścia parametrycznego do stosowania jako wejścia ewakuacji budynku (wejście sygnalizacji alarmu p-poż.). CKD-500 Instrukcja obsługi Strona 26 / 31

27 WYJŚCIE TRANZYSTOROWE Budowę wyjścia tranzystorowego przedstawia Rysunek 6. Rysunek 6: Budowa wyjścia tranzystorowego Wyjście tranzystorowe pozwala na zasilenie układów o poborze prądu nieprzekraczającym 350mA. Wyjście pozwala na załączenie zewnętrznych przekaźników i układów indukcyjnych. W takich przypadkach na zewnątrz układu musi zostać dołączona dioda przeciwprzepięciowa (patrz Rysunek 7). Rysunek 7: Sposób podłączania elementów indukcyjnych np. przekaźnika Logiczny sposób działania wyjścia (aktywny stan niski lub wysoki) wybierany jest programowo (w programie konfiguracyjnym). CKD-500 Instrukcja obsługi Strona 27 / 31

28 Logiczne podłączenie wyjścia do wskazanego bloku drzwi/przejścia jako odpowiednie wyjście sterujące wybierane jest programowo. WYJŚCIE PRZEKAŹNIKOWE Budowę wyjścia przekaźnikowego przedstawia Rysunek 8. Rysunek 8: Budowa wyjścia przekaźnikowego Wyjście przekaźnikowe pozwala na wysterowanie układów wykonawczych o napięciu zasilania do 30V oraz prądzie pobieranym do 5A. Wyjścia przekaźnikowe w gałęzi wspólnej posiadają dodatkowy bezpiecznik wraz z elementami kontroli zwarcia (zadziałania bezpiecznika). Możliwe jest stosowanie wyjścia przekaźnikowego bez używania bezpiecznika (z zacisku bezpośredniego). Logiczny sposób działania wyjścia (aktywny włączony/wyłączony przekaźnik) wybierany jest programowo (w programie konfiguracyjnym). Logiczne podłączenie wyjścia do wskazanego bloku drzwi/przejścia jako odpowiednie wyjście sterujące wybierane jest programowo. CKD-500 Instrukcja obsługi Strona 28 / 31

29 Na zaciskach zewnętrznych wyprowadzone są oba wyjścia przekaźnika (NO i NC). Wyjścia przekaźnikowe kontrolera CKD-500 posiadają pokazany na schemacie obwód kontroli zwarcia w obwodzie wyjściowym. Moduły rozszerzeń nie posiadają tego obwodu. CKD-500 Instrukcja obsługi Strona 29 / 31

30 WYKAZ CZĘŚCI SKŁADOWYCH SYSTEMU / SYMBOLE ZAMÓWIENIA Symbol zamówienia CKD-500 CZM-501 CMR-502 Opis Kontroler systemu dostępu CKD-500 Czytnik kart Mifare Moduł rozszerzeń CMR-502 Informacje dodatkowe CMR-502L Moduł rozszerzeń do podłączenia lokalnego (tylko po magistrali XB) CKD-500-XBC-60 Przewód połączeniowy do magistrali XB Długość 60mm CKD-500-XBC-400 Przewód połączeniowy do magistrali XB Długość 400mm CKD-500-XBC-Lxxx Przewód połączeniowy do magistrali XB Długość na żądanie mm (xxx) CKD-500 Instrukcja obsługi Strona 30 / 31

31 ZMIANY WERSJI DOKUMENTU Wersja Data publikacji Wersja pierwotna Poprawki Opis zmian Kody błędów na diodzie LED od wersji Informacja o zmianie parametrów z klawiatury w czytnikach z najnowszym oprogramowaniem Funkcja Śpioch (wersja 2.9 firmware CKD-500) CKD-500 Instrukcja obsługi Strona 31 / 31
