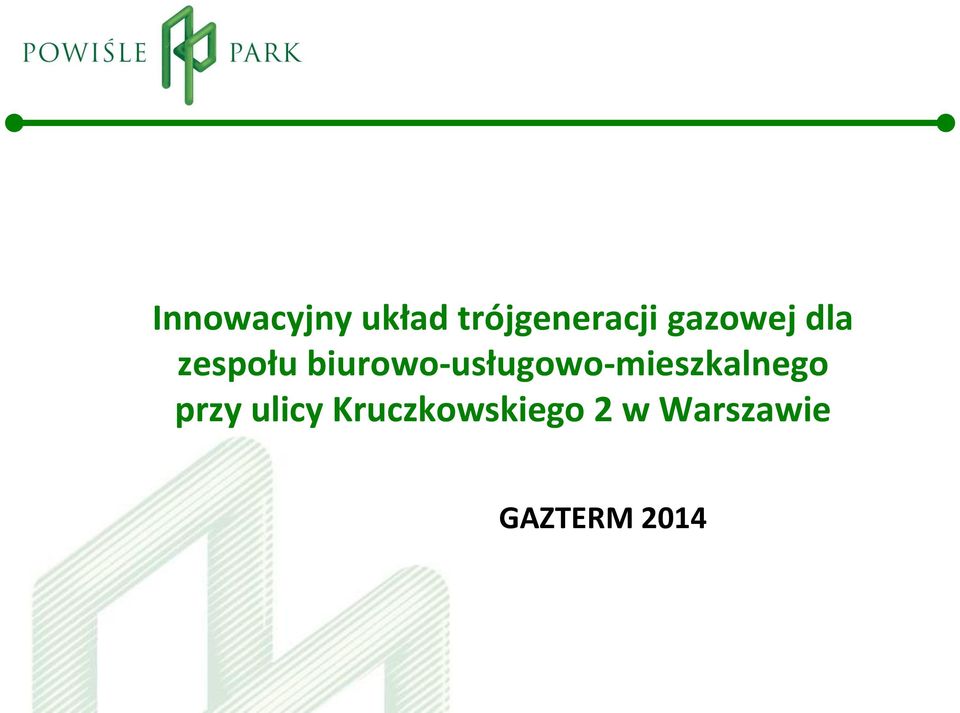

1 Innowacyjny układ trójgeneracji gazowej dla zespołu biurowo-usługowo-mieszkalnego przy ulicy Kruczkowskiego 2 w Warszawie GAZTERM 2014

2 Projekt Kruczkowskiego 2 Powiśle Park Sp. z o.o. - spółka specjalnego przeznaczenia, w Grupie Kapitałowej PGNiG, utworzona w lutym 2009r. przez Mazowiecką Spółkę Gazownictwa Sp. z o.o. oraz Biuro Studiów i Projektów Gazownictwa GAZOPROJEKT SA. Obecnie spółka zależna Polskiej Spółki Gazownictwa Sp. z o.o. Kruczkowskiego 2 - miejsce historyczne dla polskiego gazownictwa: inwestycja na terenie pierwszej gazowni w Warszawie poprzednio m.in. Warsztaty i Centrala Gazownicza Gazowni Miejskiej (1938), oraz Zakład Gazowniczy Warszawa i Pogotowie Gazowe.

3 cele dodatkowe Projektu Kruczkowskiego 2 1. rewitalizacja Powiśla - zamiana postindustrialnych, wyeksploatowanych budynków biurowych na nowoczesny, innowacyjny zespół budynków, wpisujący się w zmieniający się obraz dzielnicy oraz turystyczny szlak nad Wisłą; zachowanie historycznego charakteru miejsca 2. pierwsze w Polsce wdrożenie ekologicznego sposobu zasilania; pilotowe wykorzystanie gazu ziemnego do kompleksowego zasilania budynków biurowych oraz mieszkalnych (prąd elektryczny, ciepło oraz chłód/klimatyzacja) innowacyjna* technologia trójgeneracji gazowej *innowacyjne jest zastosowanie trójgeneracji w budownictwie komercyjnym

zmieniający się obraz dzielnicy oraz turystyczny szlak nad Wisłą; zachowanie historycznego charakteru miejsca 2.

4 koncepcja urbanistyczna

5 strefa bezpieczeństwa energetycznego

6 trójgeneracja dlaczego? (1/2) podniesienie efektywności wytwarzania energii oszczędność paliw pierwotnych poprawa bezpieczeństwa energetycznego ograniczenie emisji do atmosfery - poprawa jakości powietrza (zmniejszenie ilości gazowych i pyłowych zanieczyszczeń powietrza związanych ze spalaniem węgla) oraz przeciwdziałanie zmianom klimatu (wymiana paliwa z wysokoemisyjnego węgla na niżej emisyjny gaz ziemny skutkuje znaczącym zmniejszeniem emisji CO2)

energetycznego ograniczenie emisji do atmosfery - poprawa jakości powietrza (zmniejszenie ilości gazowych i

7 trójgeneracja dlaczego? (2/2) zmniejszenie uciążliwości spowodowanych obecnością dużych przedsiębiorstw energetycznych w obszarach o gęstej zabudowie i intensywnie zasiedlonych ograniczenie strat przesyłowych ograniczenie kosztów rozbudowy oraz eksploatacji sieci ciepłowniczej zwiększenie niezawodności zasilania koncepcja wykorzystania lokalnych zasobów energetycznych możliwość stosunkowo łatwego i taniego zbilansowania sieci w okresie największych obciążeń

zabudowie i intensywnie zasiedlonych ograniczenie strat przesyłowych ograniczenie kosztów rozbudowy oraz

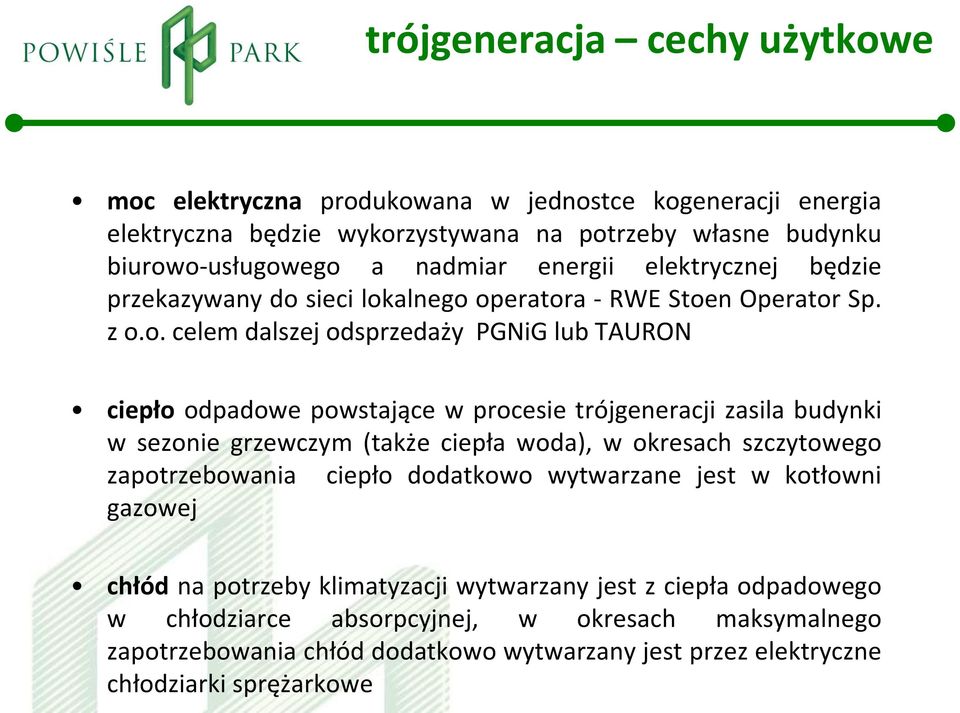

8 trójgeneracja cechy użytkowe moc elektryczna produkowana w jednostce kogeneracji energia elektryczna będzie wykorzystywana na potrzeby własne budynku biurowo-usługowego a nadmiar energii elektrycznej będzie przekazywany do sieci lokalnego operatora - RWE Stoen Operator Sp. z o.o. celem dalszej odsprzedaży PGNiG lub TAURON ciepło odpadowe powstające w procesie trójgeneracji zasila budynki w sezonie grzewczym (także ciepła woda), w okresach szczytowego zapotrzebowania ciepło dodatkowo wytwarzane jest w kotłowni gazowej chłód na potrzeby klimatyzacji wytwarzany jest z ciepła odpadowego w chłodziarce absorpcyjnej, w okresach maksymalnego zapotrzebowania chłód dodatkowo wytwarzany jest przez elektryczne chłodziarki sprężarkowe

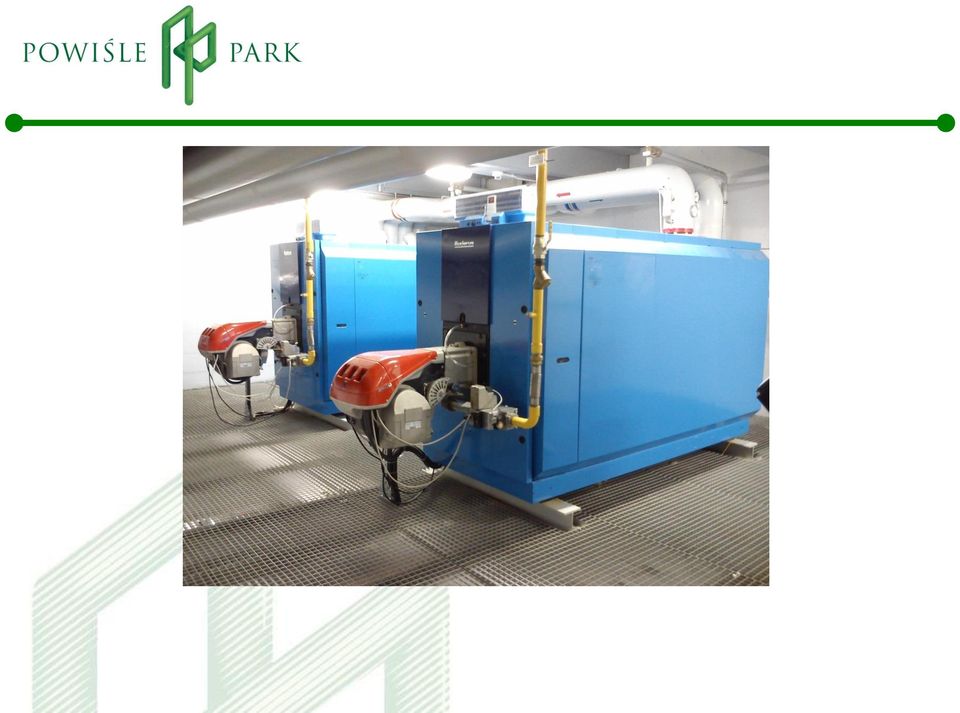

9 trójgeneracja - system gazogenerator o znamionowej mocy elektrycznej około 0,834MWel chłodziarka absorpcyjna do produkcji chłodu na potrzeby budynków mieszkalnych, budynku biurowego oraz lokalnej serwerowni o mocy chłodniczej 0,45 MWch dwie elektryczne chłodziarki sprężarkowe zamontowane na dachu budynku biurowego dla pokrycia szczytowego zapotrzebowania na chłód (łączna moc około 1,65 MWch) dwa kotły gazowe (o łącznej mocy 1,99 MW) pokrywające do 100% zapotrzebowania kompleksu na ciepło źródło rezerwowe i szczytowe wieża chłodnicza dla procesu absorpcji typu zamkniętego ulokowana na dachu budynku biurowego trzy kominy wyprowadzone na dach budynku biurowego wewnątrz struktur budynku biurowego (dla gazogeneratora i kotłów) układ pompowo-wymiennikowy odbierający ciepło odpadowe z płaszcza gazogeneratora celem pokrycia potrzeb grzewczych kompleksu w okresie zimowym, połączony z obiegami kotłowymi

dwa kotły gazowe (o łącznej mocy 1,99 MW) pokrywające do 100% zapotrzebowania kompleksu na ciepło źródło rezerwowe i szczytowe wieża chłodnicza dla procesu absorpcji typu zamkniętego ulokowana na

10 trójgeneracja - parametry PARAMETR JEDNOSTKA WARTOŚĆ Moc elektr. nominalna silnika gazowego MW 0,834 Moc cieplna nominalna silnika gazowego MW 1,04 Wyprodukowana en. elektr. brutto MWh 6 670,00 Zapotrzebowanie Biurowca na en. el. moc szczytowa 2 200,00 ilość godzin 1 478,40 kwh/rok ,00 Produkcja en. el. gazogenerator h 8 000,00 moc max 800,00 współczynnik mocy 0,75 kwh/rok ,00 Moc oddawana do sieci kwh ,00 Produkcja ciepła (nominalna) przez silnik GJ Łączne zużycie gazu ziemnego m3n Ilość en. wg świadectwa pochodzenia (żółty certfikat) MWh 7 182,5

brutto MWh 6 670,00 Zapotrzebowanie Biurowca na en. el.

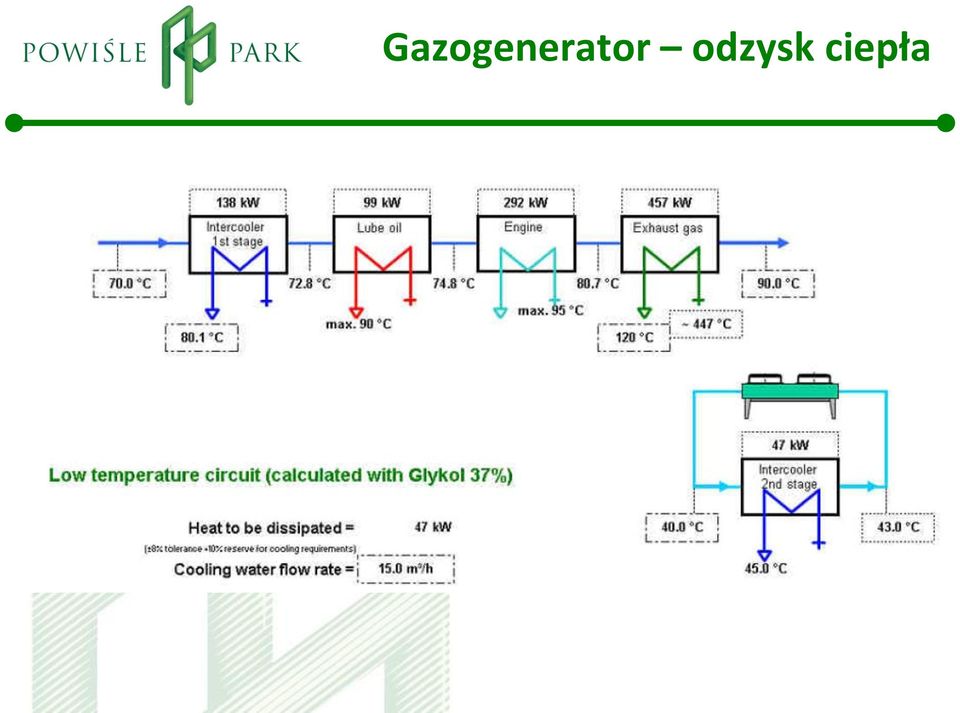

11 Gazogenerator odzysk ciepła

12 podsumowanie (1/2) trójgeneracja -skojarzony układ wytwarzania ciepła i chłodu oraz energii elektrycznej. Energia elektryczna wytwarzana jest przez prądnicę, napędzaną gazogeneratorem; ciepło związane jest z procesami spalania i jest odzyskiwane poprzez wymienniki ciepła, włączone w układ chłodzenia oraz w układ wydechowy spalin generatora realizacja gwarantuje dotrzymanie wszelkich norm emisji na terenie inwestycji, jak również poza jej granicami; nie będzie wywierać negatywnego wpływu na stan powietrza atmosferycznego układ trójgeneracji wpisuje się w zakres działań, mających na celu ograniczanie emisji z energetycznego spalania paliw. Wymiana węgla na mniej emisyjny gaz ziemny oznacza zmniejszeniem emisji CO2 w aglomeracji warszawskiej. zastosowanie poligeneracji przyniesie miastu i Inwestorowi wymierne korzyści: podniesienie efektywności wytwarzania energii, ograniczenie emisji, ograniczenie strat przesyłowych, ograniczenie sieci ciepłowniczej, możliwość łatwego i taniego zbilansowania sieci w okresie największych obciążeń, zwiększenie niezawodności zasilania

w układ wydechowy spalin generatora realizacja gwarantuje dotrzymanie wszelkich norm emisji na terenie inwestycji, jak również poza jej granicami; nie będzie wywierać negatywnego wpływu na stan

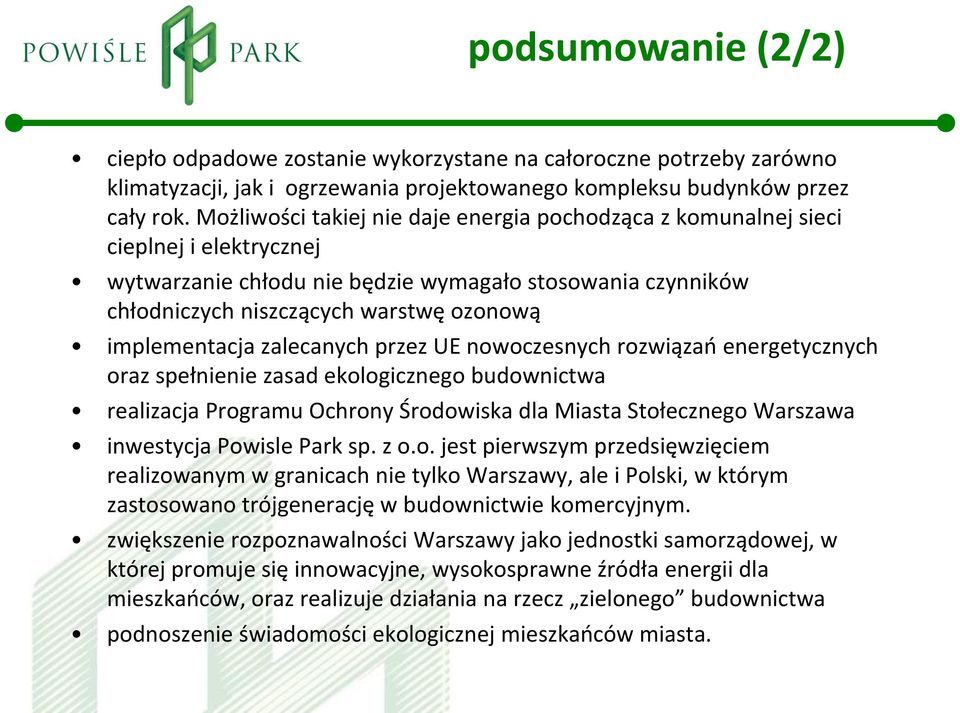

13 podsumowanie (2/2) ciepło odpadowe zostanie wykorzystane na całoroczne potrzeby zarówno klimatyzacji, jak i ogrzewania projektowanego kompleksu budynków przez cały rok. Możliwości takiej nie daje energia pochodząca z komunalnej sieci cieplnej i elektrycznej wytwarzanie chłodu nie będzie wymagało stosowania czynników chłodniczych niszczących warstwę ozonową implementacja zalecanych przez UE nowoczesnych rozwiązań energetycznych oraz spełnienie zasad ekologicznego budownictwa realizacja Programu Ochrony Środowiska dla Miasta Stołecznego Warszawa inwestycja Powisle Park sp. z o.o. jest pierwszym przedsięwzięciem realizowanym w granicach nie tylko Warszawy, ale i Polski, w którym zastosowano trójgenerację w budownictwie komercyjnym. zwiększenie rozpoznawalności Warszawy jako jednostki samorządowej, w której promuje się innowacyjne, wysokosprawne źródła energii dla mieszkańców, oraz realizuje działania na rzecz zielonego budownictwa podnoszenie świadomości ekologicznej mieszkańców miasta.

implementacja zalecanych przez UE nowoczesnych rozwiązań energetycznych oraz spełnienie zasad ekologicznego budownictwa realizacja Programu Ochrony Środowiska dla Miasta Stołecznego Warszawa

20 NAWIĄZANIE DO GAZOWNICTWA _ GAZ _ CECHY FIZYCZNE_ PALNOŚĆ_ ZMIENNOSĆ FORMY I KOLOR PŁOMIENIA
