Układ trójgeneracjigazowej dla zespołu biurowo-usługowo-mieszkalnego przy ulicy Kruczkowskiego 2 w Warszawie. Baltic Business Forum 2011

Transkrypt

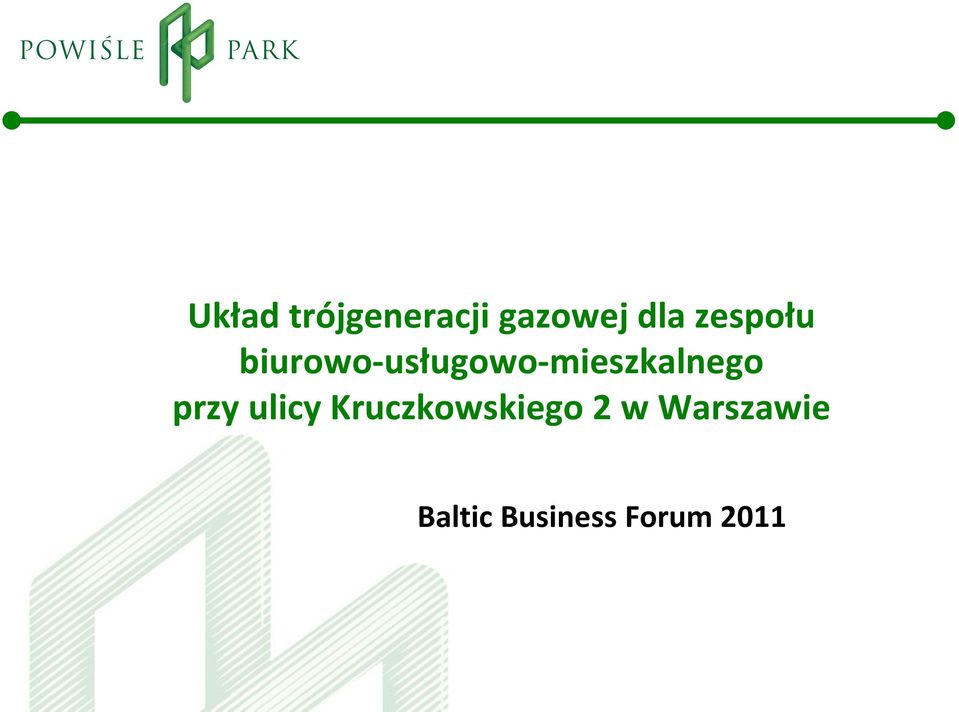

1 Układ trójgeneracjigazowej dla zespołu biurowo-usługowo-mieszkalnego przy ulicy Kruczkowskiego 2 w Warszawie Baltic Business Forum 2011

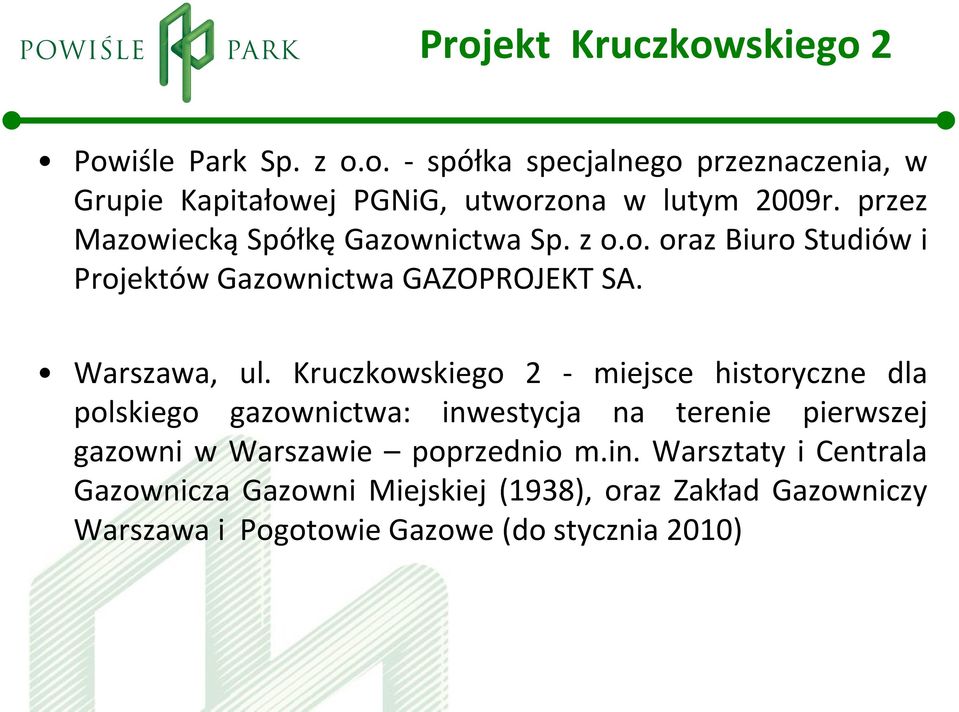

2 Projekt Kruczkowskiego 2 Powiśle Park Sp. z o.o. - spółka specjalnego przeznaczenia, w Grupie Kapitałowej PGNiG, utworzona w lutym 2009r. przez Mazowiecką Spółkę Gazownictwa Sp. z o.o. oraz Biuro Studiów i Projektów Gazownictwa GAZOPROJEKT SA. Warszawa, ul. Kruczkowskiego 2 - miejsce historyczne dla polskiego gazownictwa: inwestycja na terenie pierwszej gazowni w Warszawie poprzednio m.in. Warsztaty i Centrala Gazownicza Gazowni Miejskiej (1938), oraz Zakład Gazowniczy Warszawa i Pogotowie Gazowe (do stycznia 2010)

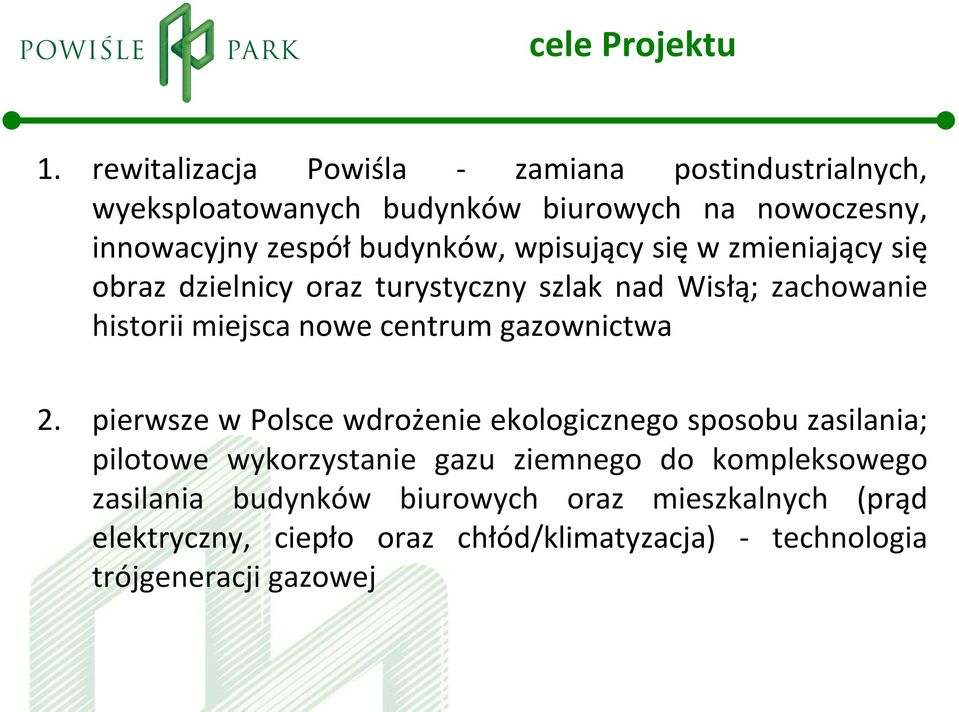

3 cele Projektu 1. rewitalizacja Powiśla - zamiana postindustrialnych, wyeksploatowanych budynków biurowych na nowoczesny, innowacyjny zespół budynków, wpisujący się w zmieniający się obraz dzielnicy oraz turystyczny szlak nad Wisłą; zachowanie historii miejsca nowe centrum gazownictwa 2. pierwsze w Polsce wdrożenie ekologicznego sposobu zasilania; pilotowe wykorzystanie gazu ziemnego do kompleksowego zasilania budynków biurowych oraz mieszkalnych (prąd elektryczny, ciepło oraz chłód/klimatyzacja) - technologia trójgeneracji gazowej

4 koncepcja urbanistyczna

5 strefa bezpieczeństwa energetycznego

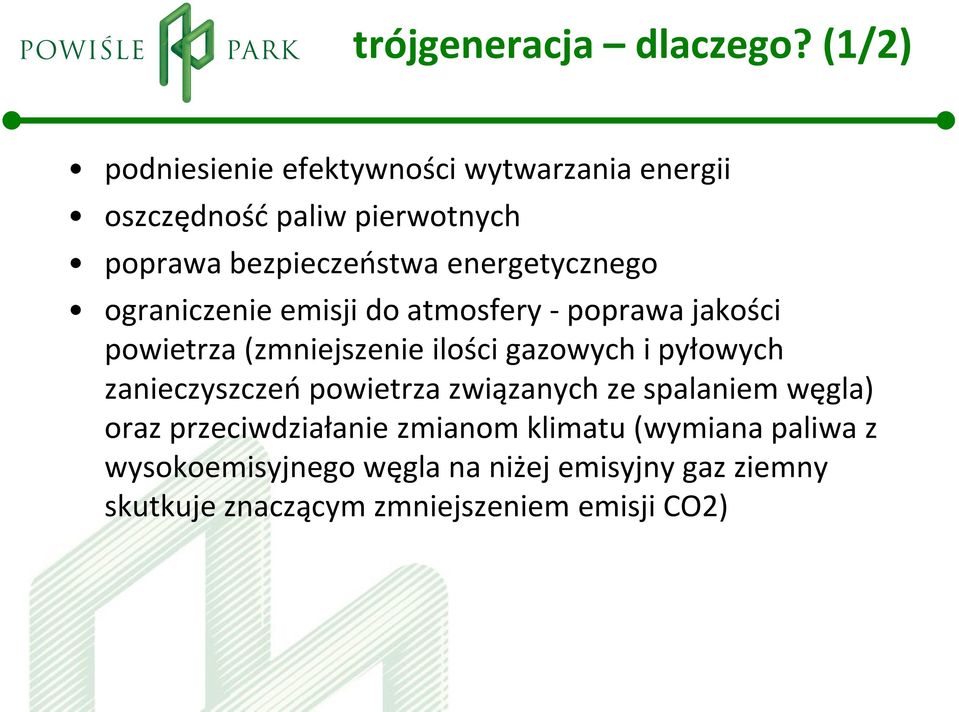

6 trójgeneracja dlaczego? (1/2) podniesienie efektywności wytwarzania energii oszczędność paliw pierwotnych poprawa bezpieczeństwa energetycznego ograniczenie emisji do atmosfery - poprawa jakości powietrza (zmniejszenie ilości gazowych i pyłowych zanieczyszczeń powietrza związanych ze spalaniem węgla) oraz przeciwdziałanie zmianom klimatu (wymiana paliwa z wysokoemisyjnego węgla na niżej emisyjny gaz ziemny skutkuje znaczącym zmniejszeniem emisji CO2)

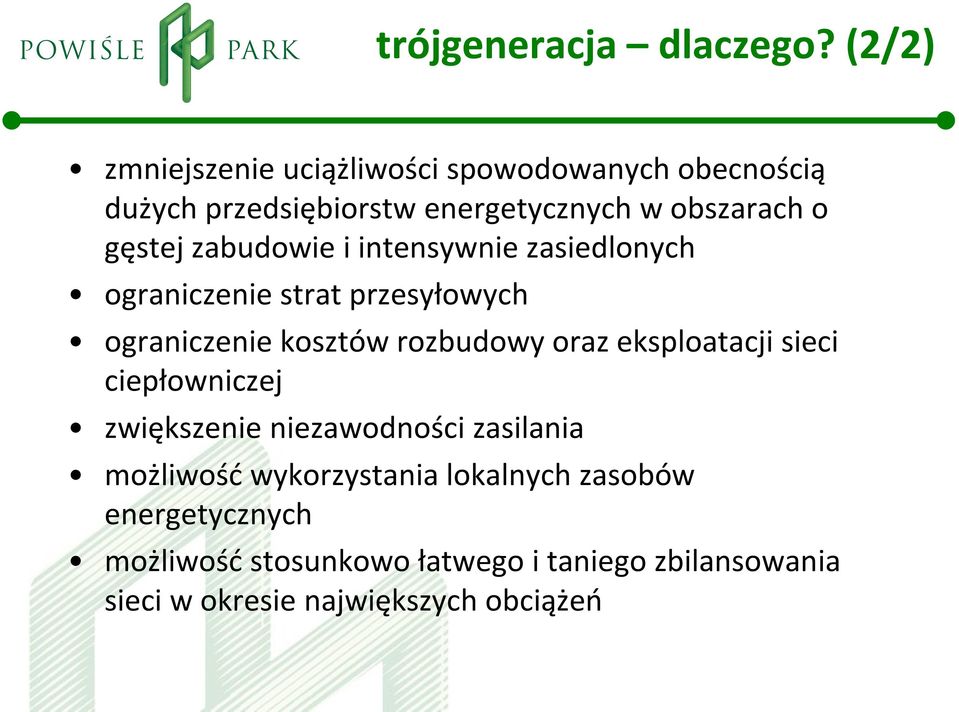

7 trójgeneracja dlaczego? (2/2) zmniejszenie uciążliwości spowodowanych obecnością dużych przedsiębiorstw energetycznych w obszarach o gęstej zabudowie i intensywnie zasiedlonych ograniczenie strat przesyłowych ograniczenie kosztów rozbudowy oraz eksploatacji sieci ciepłowniczej zwiększenie niezawodności zasilania możliwość wykorzystania lokalnych zasobów energetycznych możliwość stosunkowo łatwego i taniego zbilansowania sieci w okresie największych obciążeń

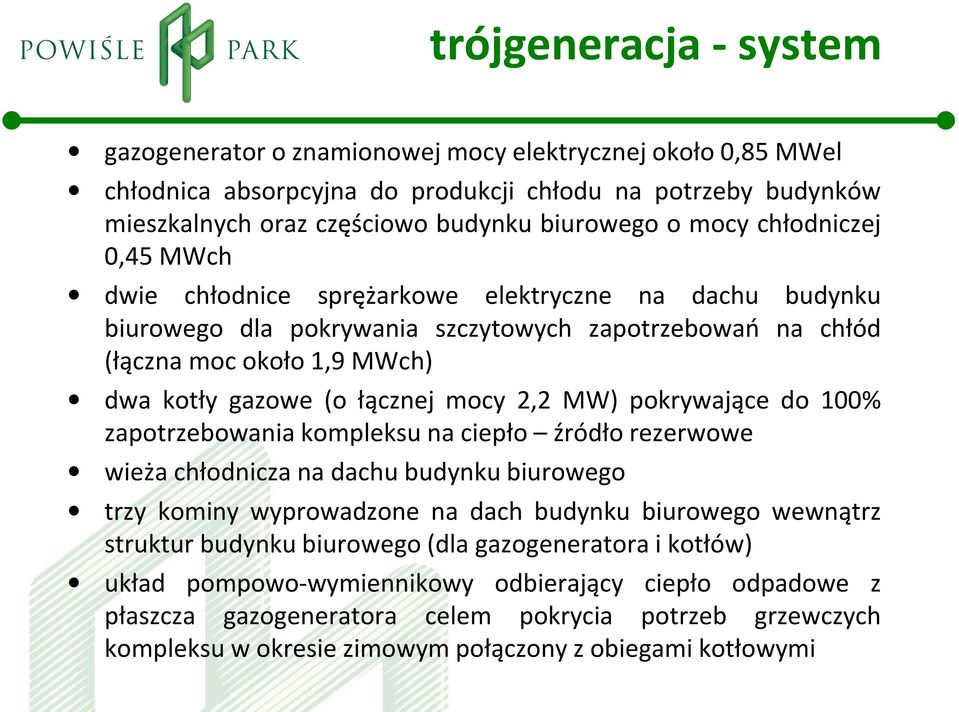

8 trójgeneracja - system gazogenerator o znamionowej mocy elektrycznej około 0,85 MWel chłodnica absorpcyjna do produkcji chłodu na potrzeby budynków mieszkalnych oraz częściowo budynku biurowego o mocy chłodniczej 0,45 MWch dwie chłodnice sprężarkowe elektryczne na dachu budynku biurowego dla pokrywania szczytowych zapotrzebowań na chłód (łączna moc około 1,9 MWch) dwa kotły gazowe (o łącznej mocy 2,2 MW) pokrywające do 100% zapotrzebowania kompleksu na ciepło źródło rezerwowe wieża chłodnicza na dachu budynku biurowego trzy kominy wyprowadzone na dach budynku biurowego wewnątrz struktur budynku biurowego (dla gazogeneratora i kotłów) układ pompowo-wymiennikowy odbierający ciepło odpadowe z płaszcza gazogeneratora celem pokrycia potrzeb grzewczych kompleksu w okresie zimowym połączony z obiegami kotłowymi

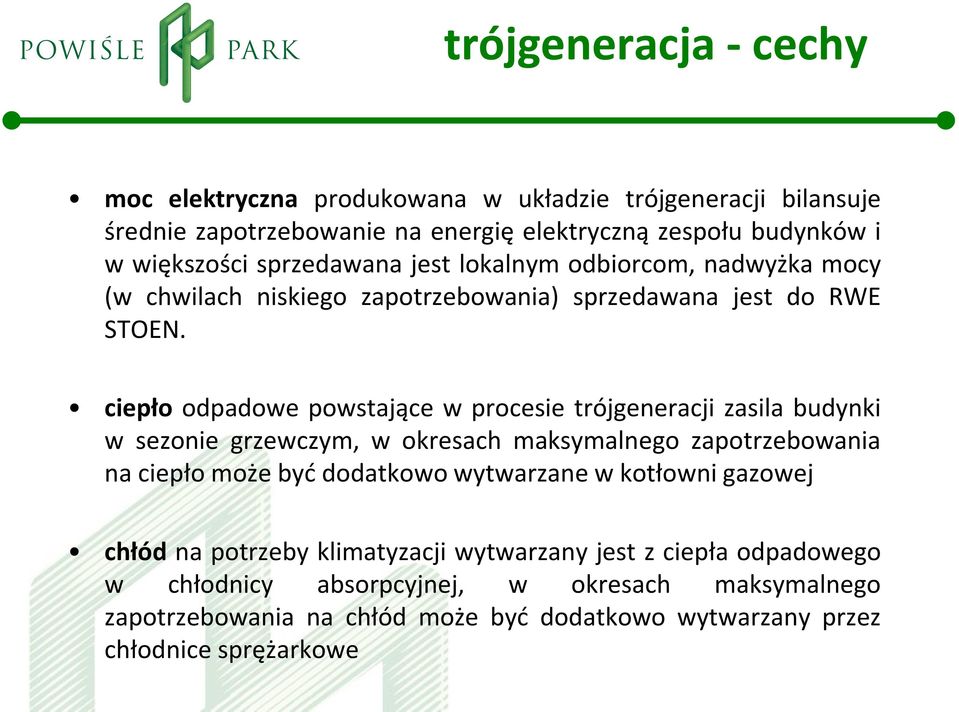

9 trójgeneracja - cechy moc elektryczna produkowana w układzie trójgeneracji bilansuje średnie zapotrzebowanie na energię elektryczną zespołu budynków i w większości sprzedawana jest lokalnym odbiorcom, nadwyżka mocy (w chwilach niskiego zapotrzebowania) sprzedawana jest do RWE STOEN. ciepło odpadowe powstające w procesie trójgeneracji zasila budynki w sezonie grzewczym, w okresach maksymalnego zapotrzebowania na ciepło może być dodatkowo wytwarzane w kotłowni gazowej chłód na potrzeby klimatyzacji wytwarzany jest z ciepła odpadowego w chłodnicy absorpcyjnej, w okresach maksymalnego zapotrzebowania na chłód może być dodatkowo wytwarzany przez chłodnice sprężarkowe

10 trójgeneracja - parametry PARAMETR JEDNOSTKA WARTOŚĆ Moc elektr. nominalna silnika gazowego Moc cieplna nominalna silnika gazowego MW MW 0,845 0,897 Wyprodukowana en. elektr. brutto Sprzedaż en. elektrycznej z silników do budynków Sprzedaż en. elektrycznej z silników do STOEN Zakup en. elektrycznej ze STOEN MWh MWh MWh MWh 7182,5 3269,0 3432,4 415,8 Produkcja ciepła (nominalna) przez silnik Zużycie gazu ziemnego przez silnik Zużycie gazu przez kotły gazowe Zużycie gazu przez układ nawilżania GJ m3n m3n m3n 27442, , , ,0 Łączne zużycie gazu ziemnego Ilość świadectw z kogeneracji (żółte świadectwa) m3n MWh ,1 7182,5

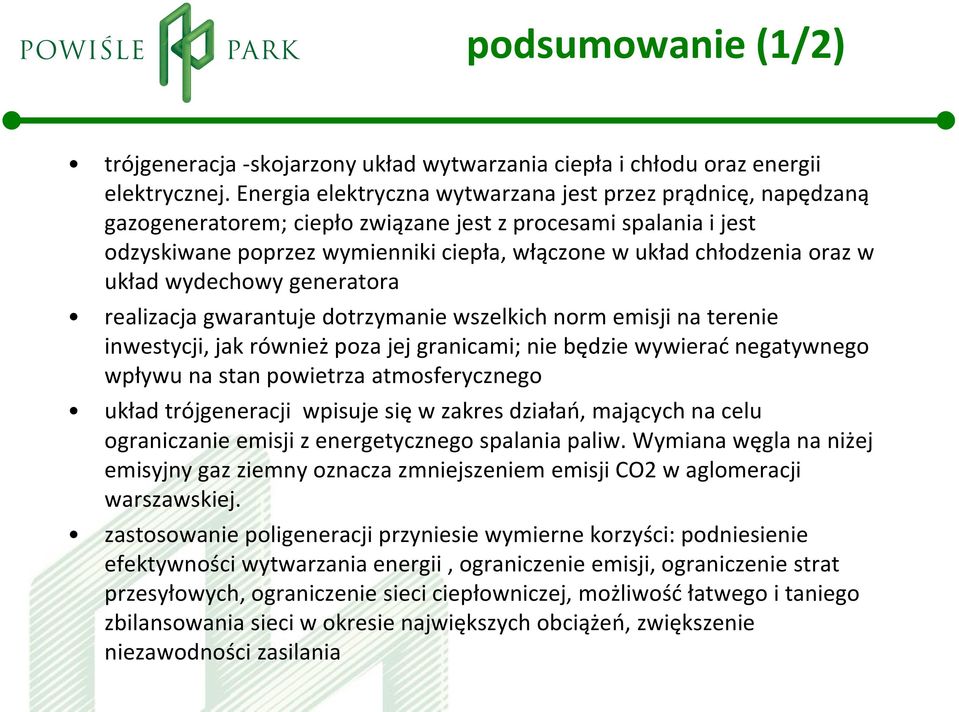

11 podsumowanie (1/2) trójgeneracja -skojarzony układ wytwarzania ciepła i chłodu oraz energii elektrycznej. Energia elektryczna wytwarzana jest przez prądnicę, napędzaną gazogeneratorem; ciepło związane jest z procesami spalania i jest odzyskiwane poprzez wymienniki ciepła, włączone w układ chłodzenia oraz w układ wydechowy generatora realizacja gwarantuje dotrzymanie wszelkich norm emisji na terenie inwestycji, jak również poza jej granicami; nie będzie wywierać negatywnego wpływu na stan powietrza atmosferycznego układ trójgeneracji wpisuje się w zakres działań, mających na celu ograniczanie emisji z energetycznego spalania paliw. Wymiana węgla na niżej emisyjny gaz ziemny oznacza zmniejszeniem emisji CO2 w aglomeracji warszawskiej. zastosowanie poligeneracji przyniesie wymierne korzyści: podniesienie efektywności wytwarzania energii, ograniczenie emisji, ograniczenie strat przesyłowych, ograniczenie sieci ciepłowniczej, możliwość łatwego i taniego zbilansowania sieci w okresie największych obciążeń, zwiększenie niezawodności zasilania

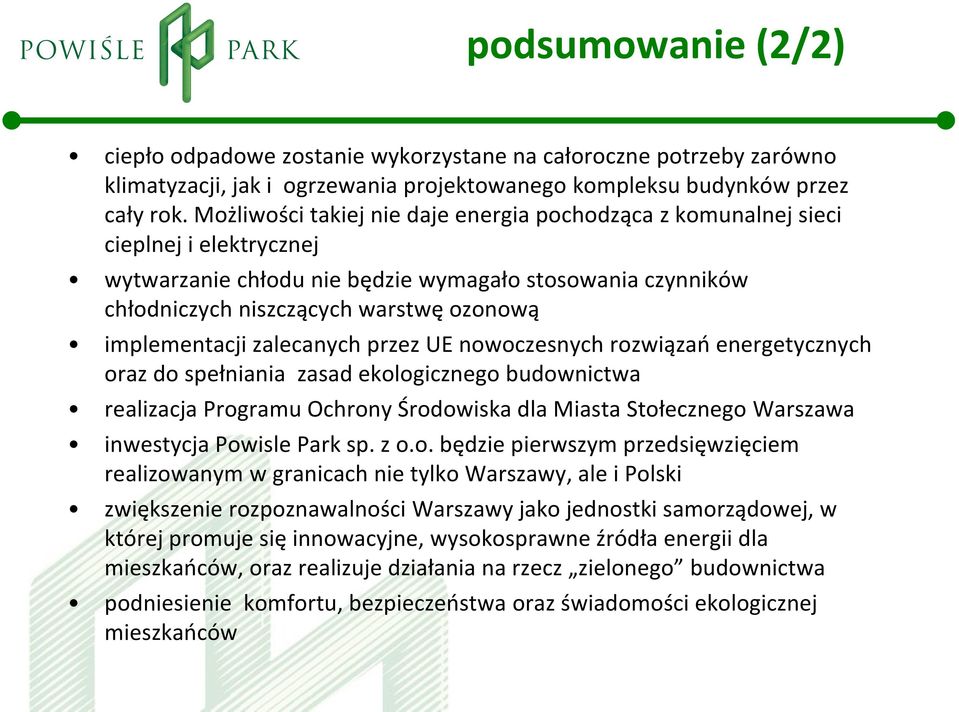

12 podsumowanie (2/2) ciepło odpadowe zostanie wykorzystane na całoroczne potrzeby zarówno klimatyzacji, jak i ogrzewania projektowanego kompleksu budynków przez cały rok. Możliwości takiej nie daje energia pochodząca z komunalnej sieci cieplnej i elektrycznej wytwarzanie chłodu nie będzie wymagało stosowania czynników chłodniczych niszczących warstwę ozonową implementacji zalecanych przez UE nowoczesnych rozwiązań energetycznych oraz do spełniania zasad ekologicznego budownictwa realizacja Programu Ochrony Środowiska dla Miasta Stołecznego Warszawa inwestycja Powisle Park sp. z o.o. będzie pierwszym przedsięwzięciem realizowanym w granicach nie tylko Warszawy, ale i Polski zwiększenie rozpoznawalności Warszawy jako jednostki samorządowej, w której promuje się innowacyjne, wysokosprawne źródła energii dla mieszkańców, oraz realizuje działania na rzecz zielonego budownictwa podniesienie komfortu, bezpieczeństwa oraz świadomości ekologicznej mieszkańców

13 NAWIĄZANIE DO GAZOWNICTWA _ GAZ _ CECHY FIZYCZNE_ PALNOŚĆ_ ZMIENNOSĆ FORMY I KOLOR PŁOMIENIA
