1 Wideodomofon 2-Ŝyłowy DT / 2DT Instrukcja obsługi oraz karta gwarancyjna

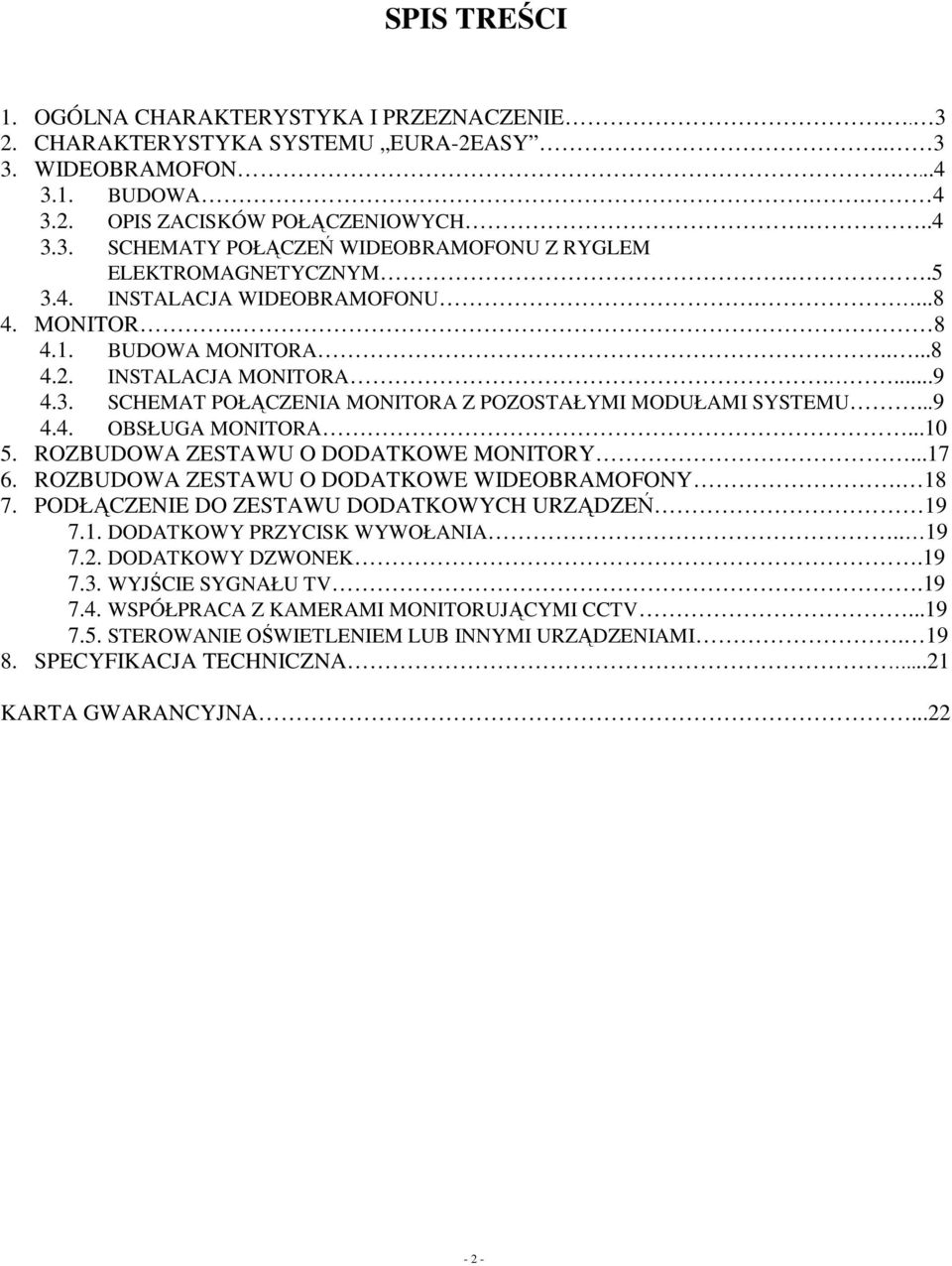

2 SPIS TREŚCI 1. OGÓLNA CHARAKTERYSTYKA I PRZEZNACZENIE CHARAKTERYSTYKA SYSTEMU EURA-2EASY WIDEOBRAMOFON BUDOWA OPIS ZACISKÓW POŁĄCZENIOWYCH SCHEMATY POŁĄCZEŃ WIDEOBRAMOFONU Z RYGLEM ELEKTROMAGNETYCZNYM INSTALACJA WIDEOBRAMOFONU MONITOR BUDOWA MONITORA INSTALACJA MONITORA SCHEMAT POŁĄCZENIA MONITORA Z POZOSTAŁYMI MODUŁAMI SYSTEMU OBSŁUGA MONITORA ROZBUDOWA ZESTAWU O DODATKOWE MONITORY ROZBUDOWA ZESTAWU O DODATKOWE WIDEOBRAMOFONY PODŁĄCZENIE DO ZESTAWU DODATKOWYCH URZĄDZEŃ DODATKOWY PRZYCISK WYWOŁANIA DODATKOWY DZWONEK WYJŚCIE SYGNAŁU TV WSPÓŁPRACA Z KAMERAMI MONITORUJĄCYMI CCTV STEROWANIE OŚWIETLENIEM LUB INNYMI URZĄDZENIAMI SPECYFIKACJA TECHNICZNA...21 KARTA GWARANCYJNA

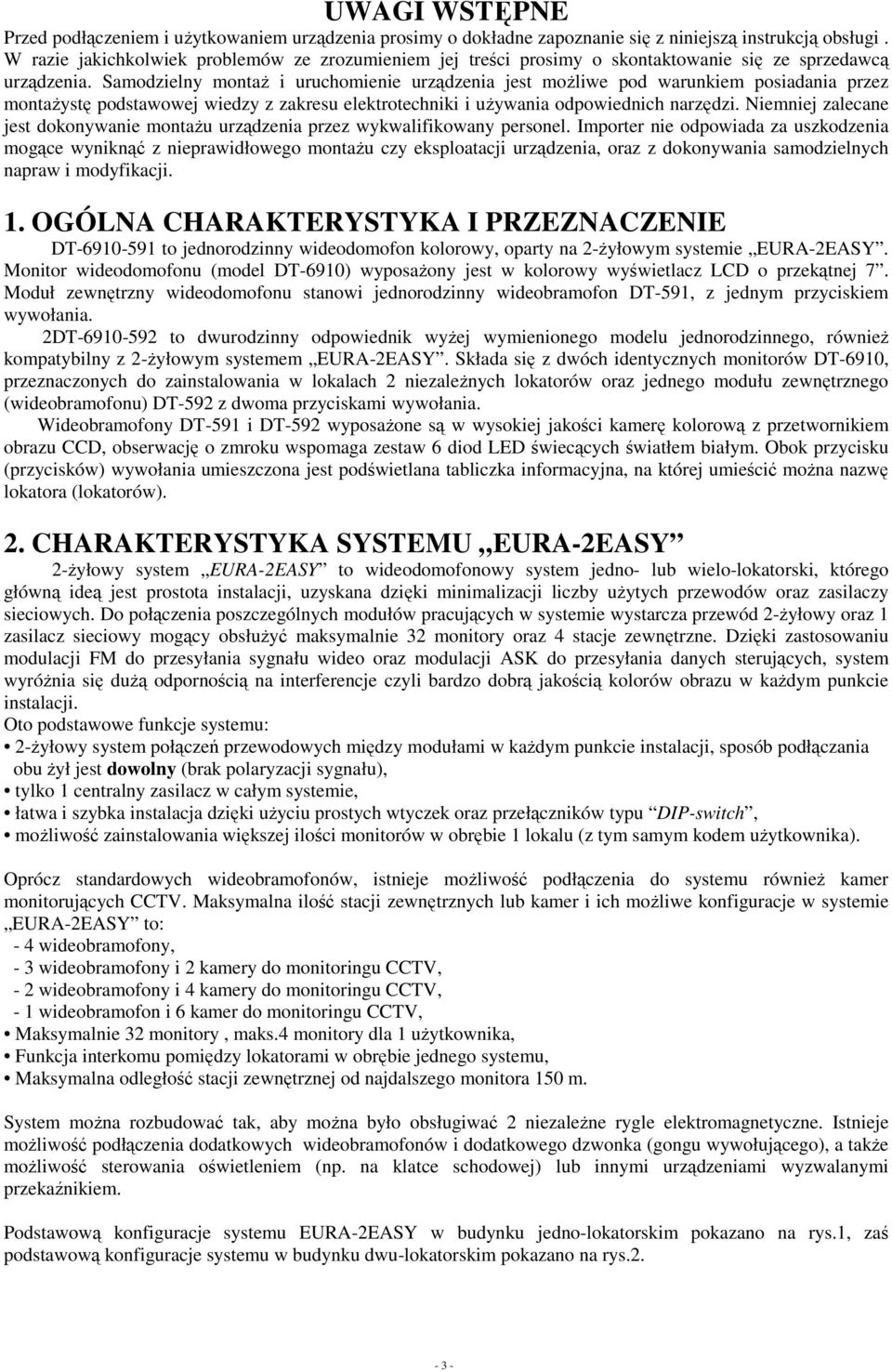

3 UWAGI WSTĘPNE Przed podłączeniem i uŝytkowaniem urządzenia prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaŝ i uruchomienie urządzenia jest moŝliwe pod warunkiem posiadania przez montaŝystę podstawowej wiedzy z zakresu elektrotechniki i uŝywania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montaŝu urządzenia przez wykwalifikowany personel. Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montaŝu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfikacji. 1. OGÓLNA CHARAKTERYSTYKA I PRZEZNACZENIE DT to jednorodzinny wideodomofon kolorowy, oparty na 2-Ŝyłowym systemie EURA-2EASY. Monitor wideodomofonu (model DT-6910) wyposaŝony jest w kolorowy wyświetlacz LCD o przekątnej 7. Moduł zewnętrzny wideodomofonu stanowi jednorodzinny wideobramofon DT-591, z jednym przyciskiem wywołania. 2DT to dwurodzinny odpowiednik wyŝej wymienionego modelu jednorodzinnego, równieŝ kompatybilny z 2-Ŝyłowym systemem EURA-2EASY. Składa się z dwóch identycznych monitorów DT-6910, przeznaczonych do zainstalowania w lokalach 2 niezaleŝnych lokatorów oraz jednego modułu zewnętrznego (wideobramofonu) DT-592 z dwoma przyciskami wywołania. Wideobramofony DT-591 i DT-592 wyposaŝone są w wysokiej jakości kamerę kolorową z przetwornikiem obrazu CCD, obserwację o zmroku wspomaga zestaw 6 diod LED świecących światłem białym. Obok przycisku (przycisków) wywołania umieszczona jest podświetlana tabliczka informacyjna, na której umieścić moŝna nazwę lokatora (lokatorów). 2. CHARAKTERYSTYKA SYSTEMU EURA-2EASY 2-Ŝyłowy system EURA-2EASY to wideodomofonowy system jedno- lub wielo-lokatorski, którego główną ideą jest prostota instalacji, uzyskana dzięki minimalizacji liczby uŝytych przewodów oraz zasilaczy sieciowych. Do połączenia poszczególnych modułów pracujących w systemie wystarcza przewód 2-Ŝyłowy oraz 1 zasilacz sieciowy mogący obsłuŝyć maksymalnie 32 monitory oraz 4 stacje zewnętrzne. Dzięki zastosowaniu modulacji FM do przesyłania sygnału wideo oraz modulacji ASK do przesyłania danych sterujących, system wyróŝnia się duŝą odpornością na interferencje czyli bardzo dobrą jakością kolorów obrazu w kaŝdym punkcie instalacji. Oto podstawowe funkcje systemu: 2-Ŝyłowy system połączeń przewodowych między modułami w kaŝdym punkcie instalacji, sposób podłączania obu Ŝył jest dowolny (brak polaryzacji sygnału), tylko 1 centralny zasilacz w całym systemie, łatwa i szybka instalacja dzięki uŝyciu prostych wtyczek oraz przełączników typu DIP-switch, moŝliwość zainstalowania większej ilości monitorów w obrębie 1 lokalu (z tym samym kodem uŝytkownika). Oprócz standardowych wideobramofonów, istnieje moŝliwość podłączenia do systemu równieŝ kamer monitorujących CCTV. Maksymalna ilość stacji zewnętrznych lub kamer i ich moŝliwe konfiguracje w systemie EURA-2EASY to: - 4 wideobramofony, - 3 wideobramofony i 2 kamery do monitoringu CCTV, - 2 wideobramofony i 4 kamery do monitoringu CCTV, - 1 wideobramofon i 6 kamer do monitoringu CCTV, Maksymalnie 32 monitory, maks.4 monitory dla 1 uŝytkownika, Funkcja interkomu pomiędzy lokatorami w obrębie jednego systemu, Maksymalna odległość stacji zewnętrznej od najdalszego monitora 150 m. System moŝna rozbudować tak, aby moŝna było obsługiwać 2 niezaleŝne rygle elektromagnetyczne. Istnieje moŝliwość podłączenia dodatkowych wideobramofonów i dodatkowego dzwonka (gongu wywołującego), a takŝe moŝliwość sterowania oświetleniem (np. na klatce schodowej) lub innymi urządzeniami wyzwalanymi przekaźnikiem. Podstawową konfiguracje systemu EURA-2EASY w budynku jedno-lokatorskim pokazano na rys.1, zaś podstawową konfiguracje systemu w budynku dwu-lokatorskim pokazano na rys

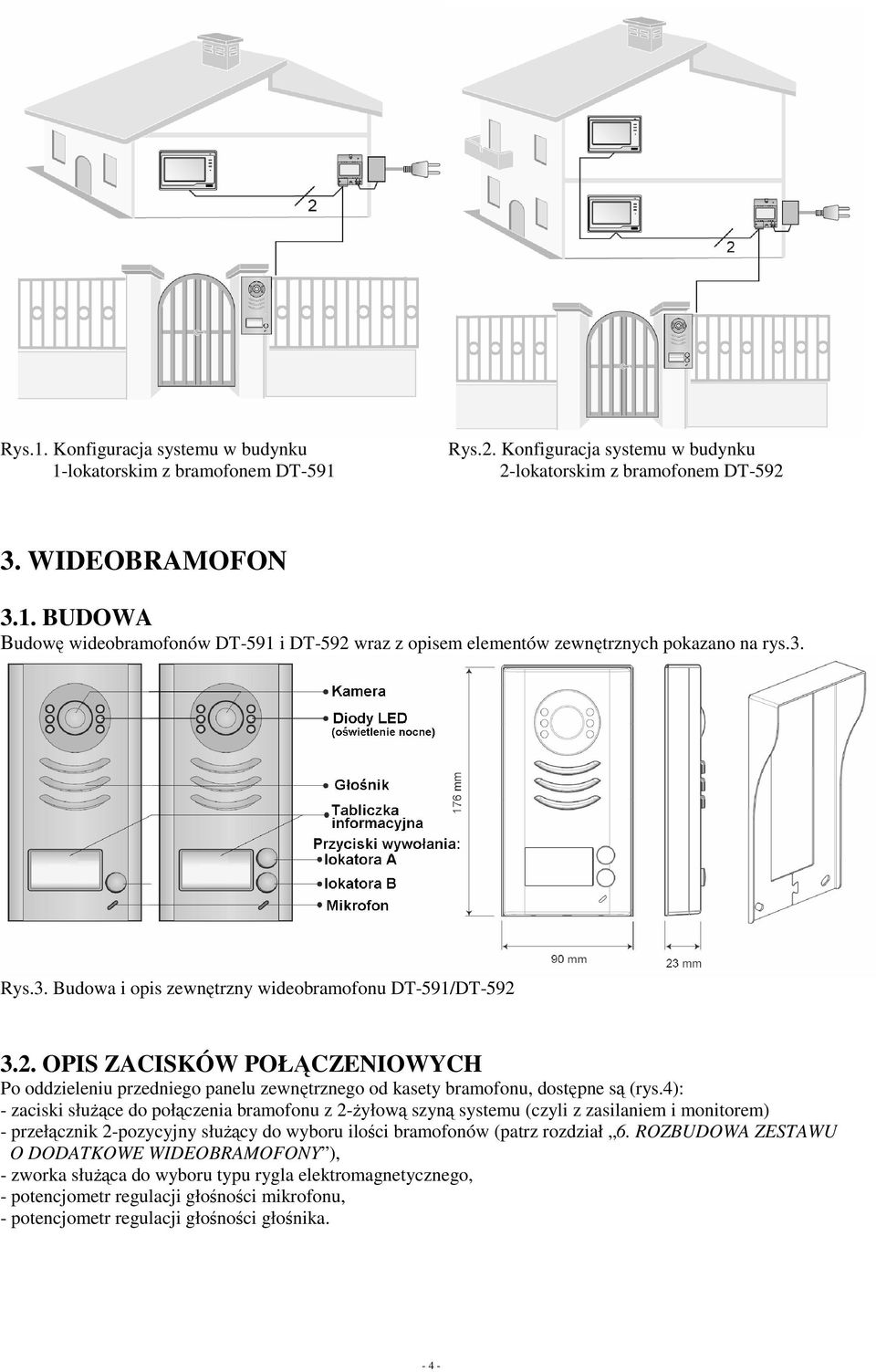

4 Rys.1. Konfiguracja systemu w budynku 1-lokatorskim z bramofonem DT-591 Rys.2. Konfiguracja systemu w budynku 2-lokatorskim z bramofonem DT WIDEOBRAMOFON 3.1. BUDOWA Budowę wideobramofonów DT-591 i DT-592 wraz z opisem elementów zewnętrznych pokazano na rys.3. Rys.3. Budowa i opis zewnętrzny wideobramofonu DT-591/DT OPIS ZACISKÓW POŁĄCZENIOWYCH Po oddzieleniu przedniego panelu zewnętrznego od kasety bramofonu, dostępne są (rys.4): - zaciski słuŝące do połączenia bramofonu z 2-Ŝyłową szyną systemu (czyli z zasilaniem i monitorem) - przełącznik 2-pozycyjny słuŝący do wyboru ilości bramofonów (patrz rozdział 6. ROZBUDOWA ZESTAWU O DODATKOWE WIDEOBRAMOFONY ), - zworka słuŝąca do wyboru typu rygla elektromagnetycznego, - potencjometr regulacji głośności mikrofonu, - potencjometr regulacji głośności głośnika

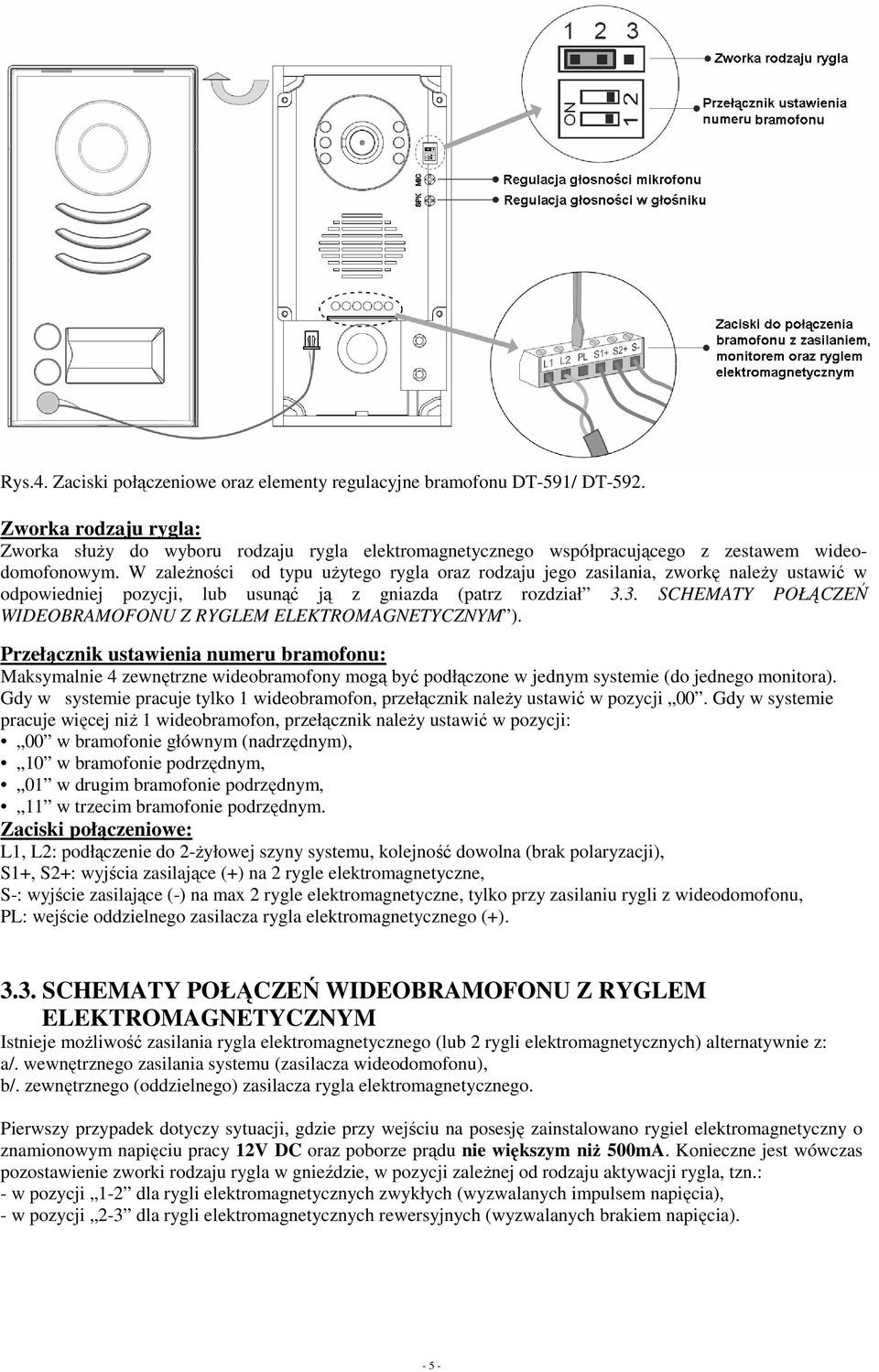

5 Rys.4. Zaciski połączeniowe oraz elementy regulacyjne bramofonu DT-591/ DT-592. Zworka rodzaju rygla: Zworka słuŝy do wyboru rodzaju rygla elektromagnetycznego współpracującego z zestawem wideodomofonowym. W zaleŝności od typu uŝytego rygla oraz rodzaju jego zasilania, zworkę naleŝy ustawić w odpowiedniej pozycji, lub usunąć ją z gniazda (patrz rozdział 3.3. SCHEMATY POŁĄCZEŃ WIDEOBRAMOFONU Z RYGLEM ELEKTROMAGNETYCZNYM ). Przełącznik ustawienia numeru bramofonu: Maksymalnie 4 zewnętrzne wideobramofony mogą być podłączone w jednym systemie (do jednego monitora). Gdy w systemie pracuje tylko 1 wideobramofon, przełącznik naleŝy ustawić w pozycji 00. Gdy w systemie pracuje więcej niŝ 1 wideobramofon, przełącznik naleŝy ustawić w pozycji: 00 w bramofonie głównym (nadrzędnym), 10 w bramofonie podrzędnym, 01 w drugim bramofonie podrzędnym, 11 w trzecim bramofonie podrzędnym. Zaciski połączeniowe: L1, L2: podłączenie do 2-Ŝyłowej szyny systemu, kolejność dowolna (brak polaryzacji), S1+, S2+: wyjścia zasilające (+) na 2 rygle elektromagnetyczne, S-: wyjście zasilające (-) na max 2 rygle elektromagnetyczne, tylko przy zasilaniu rygli z wideodomofonu, PL: wejście oddzielnego zasilacza rygla elektromagnetycznego (+) SCHEMATY POŁĄCZEŃ WIDEOBRAMOFONU Z RYGLEM ELEKTROMAGNETYCZNYM Istnieje moŝliwość zasilania rygla elektromagnetycznego (lub 2 rygli elektromagnetycznych) alternatywnie z: a/. wewnętrznego zasilania systemu (zasilacza wideodomofonu), b/. zewnętrznego (oddzielnego) zasilacza rygla elektromagnetycznego. Pierwszy przypadek dotyczy sytuacji, gdzie przy wejściu na posesję zainstalowano rygiel elektromagnetyczny o znamionowym napięciu pracy 12V DC oraz poborze prądu nie większym niŝ 500mA. Konieczne jest wówczas pozostawienie zworki rodzaju rygla w gnieździe, w pozycji zaleŝnej od rodzaju aktywacji rygla, tzn.: - w pozycji 1-2 dla rygli elektromagnetycznych zwykłych (wyzwalanych impulsem napięcia), - w pozycji 2-3 dla rygli elektromagnetycznych rewersyjnych (wyzwalanych brakiem napięcia)

6 Drugi przypadek dotyczy sytuacji, gdzie przy wejściu na posesję zainstalowano rygiel elektromagnetyczny lub inne urządzenie elektryczne o znamionowym napięciu pracy róŝnym od 12V DC lub poborze prądu większym niŝ 500mA. MoŜe to być np. rygiel na prąd zmienny (wówczas naleŝy oczywiście zastosować dodatkowy zasilacz prądu zmiennego), lub teŝ np. siłownik bramy uchylnej, napęd bramy przesuwnej itp. W takim przypadku konieczne jest usunięcie zworki rodzaju rygla z gniazda. RóŜne schematy połączeń wideobramofonu DT-591 lub DT-592 z ryglem elektromagnetycznym pokazane są na rys.5-8. Istnieje moŝliwość podłączenia do wideobramofonu 2 niezaleŝnie sterowanych rygli. Jest to przydatne w sytuacji gdy np. uŝytkownik ma 2 oddzielne wejścia (furtki) na posesję lub chciałby z poziomu monitora otwierać równieŝ bramę wjazdową, garaŝową czy teŝ drzwi wejściowe do budynku. Przy podłączeniu 2 niezaleŝnych rygli do bramofonu (rys.6), naleŝy zwrócić uwagę aby obydwa rygle były tego samego typu (te same parametry elektryczne). Dodatkowo w monitorze naleŝy ustawić parametr Tryb zwalniania rygla na 0 dla rygli zwykłych lub na 1 dla rygli rewersyjnych (patrz rozdział TRYB ZWALNIANIA I CZAS AKTYWACJI RYGLA ELEKTROMAGNETYCZNEGO ). Rys.5. Podłączenie do bramofonu rygla elektromagnetycznego, zasilanie rygla z zasilacza wideodomofonu. Rys.6. Podłączenie do bramofonu dwóch niezaleŝnych rygli elektromagnetycznych, zasilanie rygli z zasilacza wideodomofonu

7 Rys.7. Podłączenie do bramofonu rygla elektromagnetycznego, zasilanie rygla z oddzielnego zasilacza. Rys.8. Podłączenie do bramofonu dwóch niezaleŝnych rygli elektromagnetycznych, zasilanie rygli z oddzielnego zasilacza

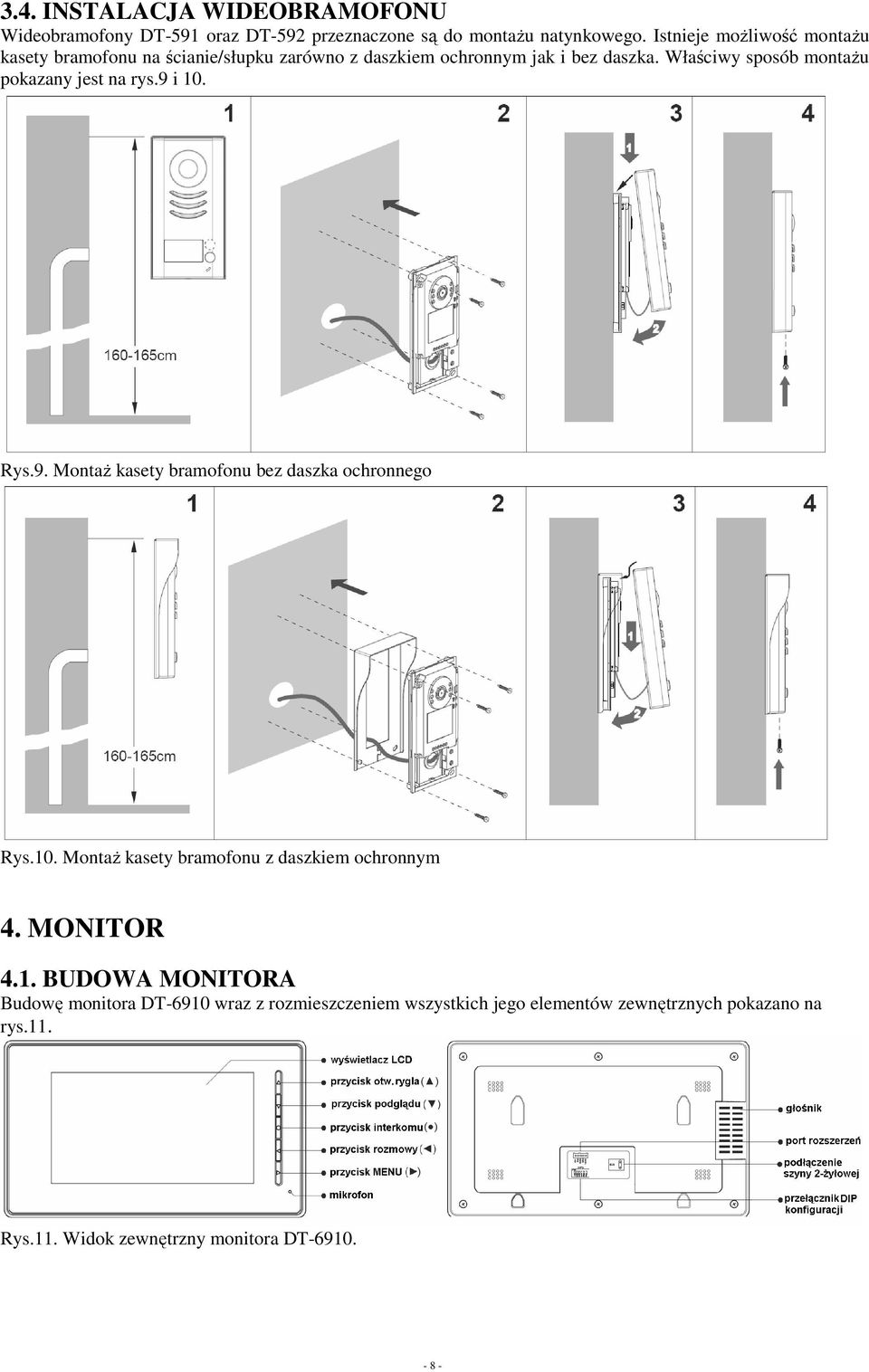

8 3.4. INSTALACJA WIDEOBRAMOFONU Wideobramofony DT-591 oraz DT-592 przeznaczone są do montaŝu natynkowego. Istnieje moŝliwość montaŝu kasety bramofonu na ścianie/słupku zarówno z daszkiem ochronnym jak i bez daszka. Właściwy sposób montaŝu pokazany jest na rys.9 i 10. Rys.9. MontaŜ kasety bramofonu bez daszka ochronnego Rys.10. MontaŜ kasety bramofonu z daszkiem ochronnym 4. MONITOR 4.1. BUDOWA MONITORA Budowę monitora DT-6910 wraz z rozmieszczeniem wszystkich jego elementów zewnętrznych pokazano na rys.11. Rys.11. Widok zewnętrzny monitora DT

9 4.2. INSTALACJA MONITORA Monitor DT-6910 przeznaczony jest do montaŝu wewnątrz lokalu uŝytkownika. Instalację monitora na ścianie (patrz rys.12) przeprowadzić naleŝy w sposób następujący: 1/. W wybranym miejscu na ścianie zamocować dołączoną do zestawu specjalną ramkę montaŝową. MontaŜ ramki naleŝy wykonać za pomocą 2 wkrętów montaŝowych 4x25mm. 2/. Podłączyć do monitora 2 Ŝyły przewodu biegnącego z modułu DPS, zgodnie ze schematem z rys.13 lub 14. Kolejność podłączenia obu przewodów jest dowolna (brak polaryzacji), 3/. OstroŜnie zawiesić monitor na 4 zaczepach ramki montaŝowej, zgodnie z kierunkiem strzałki na rys.12. Rys.12. Instalacja monitora DT-6910 na ścianie SCHEMAT POŁĄCZENIA MONITORA Z POZOSTAŁYMI MODUŁAMI SYSTEMU Sposób połączenia monitora DT-6910 z modułem zasilacza PS4 (PS5), modułem DPS oraz wideobramofonem pokazano na schematach na rys.13 i 14. Rys.13. Schemat połączeń w systemie 1-lokatorskim (wersja DT ) Rys.14. Schemat połączeń w systemie 2-lokatorskim (wersja 2DT ) - 9 -

10 Na wyposaŝeniu wideodomofonu znajdują się 2 dodatkowe moduły, konieczne do prawidłowej współpracy monitora z wideobramofonem w systemie EURA-2EASY: - zasilacz PS4 (dla systemu 1-lokatorskiego) lub zasilacz PS5 (dla systemu 2-lokatorskiego), - separator napięcia DPS. Uwaga 1: Gdy w systemie zainstalowano tylko jeden wideobramofon, segmenty 1 i 2 przełącznika naleŝy ustawić w pozycji OFF. Uwaga 2: Moduły DPS oraz PS4 najlepiej zamocować na szynie DIN, względnie bezpośrednio na ścianie w bliskiej odległości od siebie Uwaga 3: Patrz rozdział 3.3. SCHEMATY POŁĄCZEŃ WIDEOBRAMOFONU Z RYGLEM ELEKTRO- MAGNETYCZNYM. Uwaga 4: Segmenty od 1 do 5 przełącznika DIP-switch słuŝą do ustawienia adresu monitora (jeśli zainstalowano więcej niŝ 1 monitor). Segment 6 słuŝy do ustawienia impedancji wideo. W systemie 1-lokatorskim DT (tylko 1 monitor 1 lokator), segmenty 1-5 naleŝy ustawić w pozycjach OFF, zaś segment 6 w pozycji ON. W systemie 2-lokatorskim DT (2 monitory - po jednym dla kaŝdego z lokatorów), segmenty 1-4 naleŝy ustawić w pozycjach OFF, zaś segmenty 5-6 w pozycji ON. Uwaga 5: Moduł DPS podłączyć do wyjścia zasilacza PS4, za pomocą 2 Ŝył (kolejność dowolna bez polaryzacji) Uwaga 6: Wejście zasilacza PS4 podłączyć do sieci zasilającej 100~240 V AC. Uwaga 7: Niespolaryzowana 2-Ŝylowa szyna połączeń. Specyfikację zalecanych przewodów pokazano w Tabeli 1. Typ przewodu Maksymalna długość przewodu 2 x 1.5mm 2 (bez ekranu) 150 m 2 x 1.0mm 2 (bez ekranu) 100 m 2 x 0.75mm 2 (bez ekranu) 75 m Tabela OBSŁUGA MONITORA OPERACJE PODSTAWOWE Podczas obsługi monitora DT-6910 na wyświetlaczu LCD z jego prawej strony pojawiają się specjalne znaki graficzne (ikony) lub nazwy dostępnych funkcji. Na prawo od wyświetlacza znajduje się 5 specjalnych przycisków słuŝących do obsługi tych funkcji, zaś przy kaŝdym z przycisków znajdują się diody LED informujące o statusie operacji. Gdy na ekranie monitora pojawia się główne menu (rys.15), wciśnięcie odpowiedniego przycisku powoduje wejście do odpowiadającego mu pod-menu. Rys.15 Rys.16 Gdy na ekranie monitora pojawiają się róŝne parametry wraz z ich zmiennymi wartościami liczbowymi (rys.16), kaŝde wciśnięcie odpowiedniego przycisku przy danym parametrze powoduje sekwencyjny wzrost tej wartość

11 Gdy na ekranie monitora pojawiają się graficzne symbole oznaczające wykonanie róŝnych operacji (rys.17), wciśnięcie odpowiedniego przycisku przy danym symbolu spowoduje wykonanie konkretnej operacji. Rys WYWOŁANIE Z ZEWNĄTRZ I PODGLĄD W momencie, gdy osoba odwiedzająca wciśnie przycisk wywołania na kasecie modułu zewnętrznego (rys.18), w module wewnętrznym pojawia się sygnał gongu oraz automatycznie pojawia się na monitorze obraz osoby wywołującej. Po wciśnięciu przycisku prowadzenia rozmowy skojarzonego ze znakiem na wyświetlaczu LCD (rys.18) moŝliwe jest prowadzenie rozmowy. Rys.18 Maksymalny czas rozmowy wynosi 90 sekund, a jeśli moduł zewnętrzny nie "odezwie" się w ciągu 30 sekund, monitor automatycznie powróci do stanu czuwania. Jeśli system obejmuje 2 lub więcej połączonych ze sobą monitorów, aktywacja jednego dowolnego monitora (wciśnięcie przycisku prowadzenia rozmowy) spowoduje automatyczne wyłączenie podglądu na pozostałych monitorach. W celu zdalnego zwolnienia rygla elektromagnetycznego (sterującego otwieraniem drzwi wejściowych) naleŝy wcisnąć przycisk zwalniania rygla elektromagnetycznego, skojarzonego z symbolem kłódki na wyświetlaczu LCD (rys.19). Jeśli do wideobramofonu podłączone są 2 rygle elektromagnetyczne, naleŝy ponownie wcisnąć przycisk, aby na ekranie monitora pojawiły się 2 symbole kłódki, a następnie zwolnić odpowiedni rygiel (nr 1 lub 2). Rys

12 Gdy monitor znajduje się w stanie czuwania, istnieje moŝliwość podglądu otoczenia kamery - bez konieczności wywołania z zewnątrz. NaleŜy w tym celu wcisnąć przycisku podglądu. Ponowne wciśnięcie tego samego przycisku w trybie podglądu, spowoduje powrót monitora do trybu czuwania. Jeśli przycisk nie zostanie ponownie wciśnięty w dłuŝszym okresie czasu (patrz rozdział Ustawienie czasu podglądu ) monitor automatycznie powróci do trybu czuwania USTAWIENIA DŹWIĘKU Istnieje moŝliwość wyboru po 1 z 15 dostępnych fabrycznie melodii gongu, osobno dla wywołań zewnętrznych oraz wywołań wewnętrznych (interkom). Aby dokonać odpowiednich ustawień melodii gongu naleŝy najpierw w trybie czuwania monitora wcisnąć przycisk, po czym na ekranie monitora pojawi się kalendarz (rys.20). Rys.20 Następnie naleŝy ponownie wcisnąć przycisk aby wejść go głównego menu, po czym wcisnąć przycisk aby przejść do menu Ustawień (rys.21). Następnie przyciskiem naleŝy wybrać odpowiadająca nam melodię gongu dla wywołań z zewnątrz, zaś przyciskiem wybrać odpowiadająca nam melodię gongu dla wywołań wewnętrznych czyli interkomu (rys.22). Rys.21 Rys USTAWIENIE CZASU PODGLĄDU Istnieje moŝliwość ustawienia maksymalnego czasu podglądu, czyli czasu po jakim podgląd automatycznie zniknie z ekranu monitora po pierwszym wciśnięciu przycisku podglądu. Zakres ustawień czasu podglądu to 30sek-10min. W tym celu naleŝy w trybie czuwania: - wcisnąć przycisk (rys.23) Rys.23 Rys

13 - wcisnąć ponownie przycisk aby wejść go głównego menu, po czym wcisnąć przycisk aby przejść do menu Ustawień (rys.21) - wcisnąć przycisk w celu skorygowania maksymalnego czasu podglądu (rys.24) - wcisnąć przycisk aby wyjść z funkcji USTAWIENIE DATY I CZASU Istnieje moŝliwość ustawienia w monitorze aktualnej daty i aktualnego czasu. Aby dokonać odpowiednich ustawień naleŝy w trybie czuwania monitora: - wcisnąć przycisk - wcisnąć ponownie przycisk aby wejść go głównego menu, po czym wcisnąć przycisk aby przejść do menu Ustawień - wcisnąć przycisk, aby wybrać Instalacja (rys.25), Rys.25 Rys.26 UWAGA: Przed właściwym wejściem do menu Instalacja uŝytkownik zostanie poproszony o podanie hasła dostępu do ustawień instalacyjnych. Domyślnie (fabrycznie) ustawione hasło dostępu to 2008, naleŝy je wprowadzić uŝywając do zmiany cyfr klawiszy oraz. Po ustawieniu kolejnej cyfry przechodzimy do ustawienia kolejnej za pomocą klawisza. Wprowadzenie całego hasła równieŝ potwierdzamy klawiszem, aby przejść dalej. - wcisnąć przycisk aby wybrać Ustawienia daty i czasu (rys.26) - za pomocą przycisków (w górę) oraz (w dół) skorygować odpowiednio podświetlaną aktualnie wartość a następnie przyciskiem potwierdzić zmianę i przejść do następnej wartości (rys.27). Rys.27 Po wprowadzeniu nowych wartości zmiany zostaną automatycznie zapisane, po czym moŝna uŝyć przycisku aby wyjść z funkcji USTAWIENIA PARAMETRÓW OBRAZU I DŹWIĘKU Aby dokonać podstawowych ustawień parametrów obrazu i dźwięku naleŝy w trybie rozmowy lub podglądu monitora: - wcisnąć przycisk aby wejść do menu ustawień obrazu (rys.28)

14 Rys.28 Rys.29 Istnieje moŝliwość ustawienia 4 róŝnych parametrów obrazu monitora (rys.29): - Tryb obrazu: standard, ciemniejszy, jaśniejszy, tryb uŝytkownika - Proporcje obrazu: 16:9, 4:3 - Głośność dzwonka - Głośność rozmowy Po wybraniu trybu uŝytkownika istnieje moŝliwość precyzyjnego ustawienia wartości jasności oraz koloru, za pomocą przycisków oraz (rys.29) USTAWIENIE ADRESU DLA MONITORA NADRZĘDNEGO ORAZ MONITORÓW PODRZĘDNYCH Jeśli w systemie zainstalowano więcej niŝ 1 monitor dla jednego lokatora (maksymalnie moŝe być ich 4), wówczas naleŝy ustawić specjalny adres dla poszczególnych monitorów. W monitorze nadrzędnym (który zainstalowano w lokalu jako główny) adres naleŝy ustawić na 0, w pozostałych monitorach (dodatkowych) odpowiednio wartości: 1, 2 oraz 3. Jeśli w systemie zainstalowano tylko 1 monitor dla jednego lokatora, jego adres naleŝy ustawić na 0. Na ekranie monitora parametr ten określony jest jako Ustawienie dodatkowego monitora. Ustawienie adresów monitorów nadrzędnego i podrzędnych przeprowadzić naleŝy w sposób następujący: - w trybie czuwania wcisnąć przycisk - wcisnąć ponownie przycisk aby wejść go głównego menu, po czym wcisnąć przycisk aby przejść do menu Ustawień - wcisnąć przycisk, aby wybrać Instalacja (rys.30),

15 Rys.30 Rys za pomocą przycisku ustawić wartość 0 dla monitora nadrzędnego, lub wartości 1-3 dla monitora podrzędnego (rys.31), Zmiany zostaną od razu zapamiętane. - Wcisnąć przycisk aby wyjść z funkcji PRZYWRACANIE USTAWIEŃ DOMYŚLNYCH Funkcja przywracania ustawień domyślnych umoŝliwia uŝytkownikowi szybki powrót do ustawień fabrycznych najwaŝniejszych parametrów monitora DT Przywrócenie ustawień domyślnych nie zmieni aktualnie ustawionych wartości daty i czasu. Aby przywrócić domyślne ustawienia fabryczne w monitorze naleŝy: - w trybie czuwania monitora wcisnąć przycisk - wcisnąć ponownie przycisk aby wejść go głównego menu, po czym wcisnąć przycisk aby przejść do menu Ustawień, - wcisnąć przycisk, aby wybrać Instalacja (rys.30) - wcisnąć przycisk skojarzony z funkcją Informacje (rys.32) Rys.32 Rys.33 - wcisnąć przycisk, aby wybrać Powrót do ustawień domyślnych (rys.33), ustawienia monitora zostaną przywrócone do wartości ustawionych fabrycznie. - wcisnąć przycisk aby wyjść z funkcji FUNKCJA INTERKOMU Funkcja interkomu dostępna jest w przypadku rozbudowy systemu o dodatkowy monitor (monitory) lub dodatkową słuchawkę (słuchawki). Istnieje moŝliwość wywołania wewnętrznego z dowolnego monitora lub słuchawki. Jeśli z jakiegokolwiek modułu wewnętrznego nastąpi wywołanie interkomu, we wszystkich pozostałych modułach uruchamia się sygnał gongu. Jeśli którykolwiek moduł wewnętrzny podejmie to wywołanie, pozostałe moduły przestają generować sygnał gongu. Maksymalny czas rozmowy dla funkcji

16 interkomu ustalony jest na 90 sekund. Ewentualne wywołanie zewnętrzne przerwie funkcję interkomu (funkcja wywołania lokatora z zewnątrz posesji ma wyŝszy priorytet niŝ funkcja interkomu). - W celu wywołania innego wewnętrznego monitora lub słuchawki naleŝy w trybie czuwania wcisnąć przycisk - Wcisnąć przycisk w celu wybrania funkcji Interkom (rys.34), po podjęciu wywołania przez monitor dodatkowy moŝliwe będzie prowadzenie rozmowy wewnętrznej, Rys.34 Rys.35 - W celu ponownego wywołania wewnętrznego monitora lub słuchawki naleŝy jeszcze raz wcisnąć przycisk - W celu ponownego przerwania wywołania wewnętrznego naleŝy wcisnąć przycisk (wyjście), ten sam przycisk ( )naleŝy wcisnąć po stronie monitora wywoływanego w celu odrzucenia wywołania TRYB ZWALNIANIA I CZAS AKTYWACJI RYGLA ELEKTROMAGNETYCZNEGO Istnieje moŝliwość współpracy systemu z ryglem elektromagnetycznym zwykłym (gdzie zwolnienie rygla następuje po zasileniu rygla impulsem zasilania), jak równieŝ z ryglem elektromagnetycznym rewersyjnym (gdzie zwolnienie rygla następuje przy braku zasilania rygla). W celu dopasowania zestawu do konkretnego typu rygla elektromagnetycznego, naleŝy w menu Instalacja ustawić parametr Tryb aktywacji rygla sposób następujący: - wartość 0 dla rygla elektromagnetycznego zwykłego, - wartość 1 dla rygla elektromagnetycznego rewersyjnego. Rys.36 Rys.37 - wcisnąć przycisk, aby wybrać Instalacja (rys.30)

17 - wcisnąć przycisk skojarzony z funkcją Informacje (rys.32) - wcisnąć przycisk i przytrzymać go przez okres przynajmniej 3 sekund (rys.36) - za pomocą przycisku wybrać Ŝądaną wartość dla trybu aktywacji rygla 0 lub 1. PoniewaŜ duŝa większość stosowanych w praktyce rygli elektromagnetycznych to rygle zwykłe (wyzwalane impulsem zasilania w stanie aktywacji), parametr Tryb aktywacji rygla domyślnie (fabrycznie) ustawiono na 0. Istnieje moŝliwość ustawienia czasu zwalniania rygla w zakresie od 1 do 9 sekund. Aby wydłuŝyć lub skrócić czas zwalniania rygla, naleŝy w tym samym menu (rys.37) ustawić Ŝądany czas za pomocą przycisku. 5. ROZBUDOWA ZESTAWU O DODATKOWE MONITORY Istnieje moŝliwość rozbudowy zestawu 1-lokatorskiego DT oraz 2-lokatorskiego 2DT o dodatkowe monitory (maksymalnie o 3). Na rys.38 pokazano schemat połączeń tak rozbudowanego systemu. Rys.38. Rozbudowa zestawu DT / 2DT o dodatkowe monitory w obrębie 1 lokalu. Uwaga 1: Parametr Ustawienie dodatkowego monitora dla monitora 1# naleŝy ustawić na 0. Uwaga 2: Parametr Ustawienie dodatkowego monitora dla monitora 2# naleŝy ustawić na 1. Uwaga 3: Parametr Ustawienie dodatkowego monitora dla monitora 3# naleŝy ustawić na 2. Uwaga 4: Parametr Ustawienie dodatkowego monitora dla monitora 4# naleŝy ustawić na 3. Uwaga 5: Segmenty 1-5 przełącznika DIP-switch we wszystkich monitorach naleŝy ustawić w pozycji OFF. Segment 6 w monitorach 1#, 2# oraz 3# naleŝy ustawić w pozycji OFF. Uwaga 6: Segment 6 w monitorze będącym ostatnim w łańcuchu (monitor 4# na rys.37) naleŝy ustawić w pozycji ON

18 6. ROZBUDOWA ZESTAWU O DODATKOWE WIDEOBRAMOFONY Istnieje moŝliwość rozbudowy zestawu 1-lokatorskiego DT oraz 2-lokatorskiego 2DT o dodatkowe wideobramofony typu DT-591 lub DT-592 (maksymalnie o 3 wideobramofony). Rozbudowa taka wymaga zainstalowania modułu separatora sygnału DPS-4. Po zastosowaniu dodatkowego modułu DCU, moŝliwa jest rozbudowa zestawu o kamery monitorujące CCTV (patrz rozdział 7.4. WSPÓŁPRACA Z KAMERAMI MONITORUJĄCYMI CCTV ). Schemat systemu rozbudowanego o dodatkowe wideobramofony pokazano na rys.39. Rys.39. Rozbudowa zestawu DT / 2DT o dodatkowe wideobramofony zewnętrzne. Uwaga 1: Ustawienia wszystkich monitorów przeprowadzic naleŝy identycznie jak w rozdziale 5. ROZBUDOWA ZESTAWU O DODATKOWE MONITORY. Uwaga 2: Dla kaŝdego z bramofonów nalezy ustawić odpowiednio jego numer (adres). Bramofon 1#: Segmenty 1-2 przełącznika DIP-switch nalezy ustawić w pozycji OFF ; Bramofon 2#: Segment 1 w pozycji ON, segment 2 w pozycji OFF ; Bramofon 3#: Segment 1 w pozycji OFF, segment 2 w pozycji ON ; Bramofon 4#: Segmenty 1-2 w pozycji ON. Jeśli w systemie zainstalowano dodatkowe wideobramofony, kaŝdy z nich moŝe sterować otwieraniem jednego rygla elektromagnetycznego. Z panelu kontrolnego monitora sterowany będzie tylko rygiel podłączony do wideobramofonu wywołującego. Po zainstalowaniu większej ilości wideobramofonów moŝliwość naprzemiennej obserwacji otoczenia wszystkich zainstalowanych kamer/ bramofonów. W trybie rozmowy lub podglądu naleŝy wcisnąć przycisk skojarzony z ikoną 1 na wyświetlaczu monitora, po czym na ekranie pojawi się moŝliwość wyboru kaŝdej z kamer (rys.40)

19 Rys PODŁĄCZENIE DO ZESTAWU DODATKOWYCH URZĄDZEŃ 7.1. DODATKOWY PRZYCISK WYWOŁANIA Do monitora DT-6910 moŝna podłączyć dodatkowy indywidualny przycisk wywołania, który moŝna zainstalować bezpośrednio przy drzwiach wejściowych do lokalu. Po wciśnięciu takiego przycisku monitor generuje dźwięk gongu, bez wyświetlania obrazu na ekranie. W tym samym czasie wygenerowany będzie równieŝ dźwięk dodatkowego dzwonka, jeśli taki dzwonek został do podłączony do monitora DODATKOWY DZWONEK Do monitora DT-6910 moŝna podłączyć dodatkowy dzwonek o nominalnym napięciu zasilania 12V DC oraz poborze prądu nie większym niŝ 300mA. Dźwięk dodatkowego dzwonka będzie generowany równolegle z głównym gongiem monitora, zarówno po wciśnięciu przycisku wywołania na kasecie stacji zewnętrznej, jak równieŝ po wciśnięciu dodatkowego (opcjonalnego) przycisku wywołania przy drzwiach wejściowych lokalu WYJŚCIE SYGNAŁU TV Istnieje moŝliwość podłączenia wyjścia sygnału wideo monitora z wejściem sygnału wideo w odbiorniku TV. Wówczas po wywołaniu przez osobę odwiedzającą, uŝytkownik lokalu podczas oglądania telewizji moŝe włączyć na chwilę kanał AV, a na ekranie telewizora pojawi się obraz otoczenia kamery stacji zewnętrznej Rys.41. Opcjonalne podłączenie dodatkowych urządzeń do monitora zestawu 7.4. WSPÓŁPRACA Z KAMERAMI MONITORUJĄCYMI CCTV Oprócz standardowych wideogramofonów systemu EURA-2EASY, istnieje moŝliwość podłączenia do systemu maksymalnie kamer monitorujących CCTV (rys.42). Konieczne będzie wówczas zainstalowanie dodatkowo w systemie specjalnego sterownika, tzw. modułu DCU. Moduł DCU jest elementem wyposaŝenia dodatkowego. Po jego zastosowaniu, na ekranie monitora DT-6910 moŝliwa jest nie tylko obsługa wejścia (wejść) na posesję, ale równieŝ obserwacja wybranych miejsc posesji, gdzie zainstalowane zostaną kamery CCTV. Jeden moduł DCU pozwala na monitoring otoczenia maksymalnie 2 zewnętrznych kamer CCTV. Istnieje moŝliwość kaskadowego połączenia modułów DCU (maksymalnie 3 takie moduły), co pozwoli na rozszerzenie systemu do maksymalnie 6 kamer CCTV. Na wyjściu modułu DCU znajdują się dodatkowe zaciski zasilające, dzięki czemu nie ma konieczności stosowania oddzielnych zasilaczy dla kamer monitorujących STEROWANIE OŚWIETLENIEM LUB INNYMI URZĄDZENIAMI Opcjonalny moduł DCU pozwala dodatkowo na sterowanie oświetleniem (np. w przedsionku, klatce schodowej itp.), lub innym urządzeniem elektrycznym z poziomu monitora DT Na wyjściu modułu DCU znajduje się przekaźnik 250V AC/ 7A, za pomocą specjalnych przełączników DIP-switch moŝna zaprogramować wyjście sterownika DCU jako normalnie otwarte (N.O.) lub normalnie zamknięte (N.C.), a takŝe skokowo ustalać czas aktywacji przekaźnika (czyli np. czas załączenia oświetlenia) w zakresie od 1 sekundy do 10 minut. UWAGA: Szczegółowy opis modułu sterownika DCU jest przedmiotem oddzielnej instrukcji obsługi

20 Rys.42. Opcjonalne podłączenie do wideodomofonu kamer monitorujących CCTV oraz oświetlenia zewnętrznego z wykorzystaniem modułu sterownika DCU (element wyposaŝenia dodatkowego)

21 8. SPECYFIKACJA TECHNICZNA Wideobramofon Zasilanie 24V DC (z zasilacza PS4 lub PS5) 12V DC, 500mA 1W (czuwanie), 12W (praca) 1Vp-p 75 ohm CCIR Zasilanie rygla elektromagnetycznego Pobór mocy Parametry sygnału video Max. obciąŝenie styków przekaźnika NO, COM Max. 48V dc 1.5A Czas aktywacji rygla 1 9 sek, (ustawiany w monitorze) Temperaturowy zakres pracy -10ºC +45ºC Wymiary zewnętrzne (wys. x szer. x głęb.) 178x95x30 (z daszkiem ochronnym) Monitor Zasilanie 24V DC (z zasilacza PS4 lub PS5) Pobór mocy 0,5W (czuwanie), 15W (praca) Rodzaj wyświetlacza TFT-LCD 7 Rozdzielczość monitora 1440 (R,G,B) x 234 pikseli Automatyczny czas podglądu 30 sek 10 min Automatyczny czas prowadzenia rozmowy 30 sek Wymiary zewnętrzne (wys. x szer. x głęb.) 143x242x23 (mm) Moduł DPS (separator napięcia) Napięcie wejściowe 24V DC (z zasilacza PS4 lub PS5) Napięcie wyjściowe 18V DC Pobór mocy 0.25W w trybie czuwania / 0.5 W pod obciąŝeniem Temperaturowy zakres pracy - 5ºC +45ºC Zasilacz PS4 (w wersji jedno-lokatorskiej DT ) Zakres napięcia wejściowego V AC, 50/60Hz Maksymalny pobór prądu z sieci 1A Napięcie wyjściowe 24V DC Maksymalne obciąŝenie prądowe 1200mA Zasilacz PS5 (w wersji dwu-lokatorskiej 2DT ) Zakres napięcia wejściowego 85~260V AC, 120~370V DC Maksymalny pobór prądu z sieci 1.5A /150V AC; 0.9A / 230V AC Napięcie wyjściowe 24V DC Maksymalne obciąŝenie prądowe 3.2A
