1 EURA-2EASY 2-śYŁOWY SYSTEM WIDEODOMOFONOWY Instrukcja obsługi oraz specyfikacja techniczna

2 SPIS TREŚCI 1. CHARAKTERYSTYKA SYSTEMU POJEMNOŚĆ SYSTEMU MOśLIWE ROZSZERZENIA STRUKTURA SYSTEMU CZĘŚCI SKŁADOWE SYSTEMU I ICH INSTALACJA STACJE ZEWNĘTRZNE (WIDEOBRAMOFONY) STACJE WEWNĘTRZNE (MONITORY) POZOSTAŁE AKCESORIA SYSTEMU EURA-2EASY POŁĄCZENIA KABLOWE OGÓLNE ZASADY DOTYCZĄCE INSTALACJI MODUŁÓW DOBÓR DŁUGOŚCI PRZEWODÓW MOśIWE KONFIGURACJE SYSTEMU PROGRAMOWANIE SYSTEMU STAN ZAJĘTOŚCI SYSTEMU SYGNALIZACJA WYWOŁANIA W STACJI ZEWNĘTRZNEJ STEROWANIE RYGLEM ELEKTROMAGNETYCZNYM AUTOMATYCZNE PRZEŁĄCZANIE OBRAZU Z KAMER KOD UśYTKOWNIKA ADRES MONITORA PODRZĘDNEGO (Slave Address) WYSZUKIWANIE MONITORÓW ON-LINE OPROGRAMOWANIE DT-CONFIG CO TO JEST DT-CONFIG? INTERFEJS HARDWARE INTERFEJS GRAFICZNY

3 UWAGI WSTĘPNE Przed podłączeniem i uŝytkowaniem urządzeń wchodzących w skład systemu EURA-2EASY prosimy o dokładne zapoznanie się z niniejszą instrukcją obsługi. W razie jakichkolwiek problemów ze zrozumieniem jej treści prosimy o skontaktowanie się ze sprzedawcą urządzenia. Samodzielny montaŝ i uruchomienie urządzenia jest moŝliwe pod warunkiem posiadania przez montaŝystę podstawowej wiedzy z zakresu elektrotechniki i uŝywania odpowiednich narzędzi. Niemniej zalecane jest dokonywanie montaŝu urządzenia przez wykwalifikowany personel. Importer nie odpowiada za uszkodzenia mogące wyniknąć z nieprawidłowego montaŝu czy eksploatacji urządzenia, oraz z dokonywania samodzielnych napraw i modyfikacji

4 1. CHARAKTERYSTYKA SYSTEMU 2-Ŝyłowy system EURA-2EASY to wideodomofonowy system jedno- lub wielo-lokatorski, którego główną ideą jest prostota instalacji, uzyskana dzięki minimalizacji liczby uŝytych przewodów oraz zasilaczy sieciowych. Do połączenia poszczególnych modułów pracujących w systemie wystarcza przewód 2-Ŝyłowy oraz 1 zasilacz sieciowy mogący obsłuŝyć maksymalnie 32 monitory oraz 4 stacje zewnętrzne. Dzięki zastosowaniu modulacji FM do przesyłania sygnału wideo oraz modulacji ASK do przesyłania danych sterujących, system wyróŝnia się duŝą odpornością na interferencje czyli bardzo dobrą jakością kolorów obrazu w kaŝdym punkcie instalacji. Oto podstawowe funkcje systemu: 2-Ŝyłowy system połączeń przewodowych między modułami w kaŝdym punkcie instalacji tylko 1 centralny zasilacz w całym systemie łatwa i szybka instalacja dzięki uŝyciu prostych złączek oraz przełączników typu DIP-switch moŝliwość zainstalowania większej ilości monitorów w obrębie 1 lokalu (z tym samym kodem uŝytkownika) moŝliwość programowania i diagnozowania systemu za pomocą oprogramowania na PC moŝliwość wykorzystania jednego z monitorów jako konsoli portierskiej moŝliwość zaprogramowania listy nazwisk lokatorów w monitorze w celu ułatwienia funkcji interkomu. 2. POJEMNOŚĆ SYSTEMU Maksymalna ilość stacji zewnętrznych lub kamer i ich moŝliwe konfiguracje: - 4 stacje zewnętrzne, - 3 stacje zewnętrzne i 2 kamery do monitoringu CCTV, - 1 stacja zewnętrzne i 6 kamer do monitoringu CCTV Maksymalnie 32 monitory, maksymalnie 4 monitory dla 1 uŝytkownika Funkcja wejścia na kartę zbliŝeniową, maksymalnie 1000 uŝytkowników (tylko wybrane wersje stacji zewn.) Maksymalna odległość stacji zewnętrznej od najdalszego monitora 150 m 3. MOśLIWE ROZSZERZENIA Rygiel elektromagnetyczny i przycisk zwierny (do wyjścia, wewnątrz posesji) podłączane bezpośrednio do stacji zewnętrznej MoŜliwość podłączenia dodatkowego bramofonu i dodatkowego dzwonka bezpośrednio do monitora MoŜliwość sterowania światłem (np. na klatce schodowej) lub innymi urządzeniami wyzwalanymi przekaźnikiem MoŜliwość podłączenia do 6 kamer CCTV poprzez specjalne moduły DCU. 4. STRUKTURA SYSTEMU Mimo iŝ system EURA-2EASY przeznaczony jest głównie do obsługi budynków wielorodzinnych (maksymalnie 32 rodziny na 1 klatkę schodową), moŝe być równieŝ z powodzeniem wykorzystywany do obsługi domów jedno- lub dwurodzinnych. Przykładowe konfiguracje systemu EURA-2EASY pokazano na rys.1 i 2. Rys.1. Konfiguracja mniejszego systemu w budynku 2-rodzinnym (rozbudowa o dodatkowe monitory)

5 Rys.2. Konfiguracja większego systemu w budynku wielorodzinnym

6 5. CZĘŚCI SKŁADOWE SYSTEMU I ICH INSTALACJA 5.1. STACJE ZEWNĘTRZNE (WIDEOBRAMOFONY) Do obsługi wywołań i rozmowy z lokatorem słuŝą zewnętrzne stacje wideobramofonowe, których panele przednie wyposaŝone są w indywidualne przyciski wywołań Ogólna charakterystyka Podstawowe parametry stacji zewnętrznych to: Panel przedni wykonany z anodyzowanego aluminum. Wbudowana kamera kolorowa SONY z przetwornikiem obrazu typu CCD MoŜliwość regulacji kąta ustawienia oka kamery Kontrola dostępu do posesji za pomocą karty zbliŝeniowej ID (w zaleŝności od wersji) Diody LED w paśmie podczerwieni oraz sensor optyczny CDS umoŝliwiające podgląd z kamery o zmroku Podświetlane tabliczki informacyjne z nazwą lokatora przy kaŝdym przycisku wywołania Programowanie stacji za pomocą przełączników typu DIP-switches przy konfiguracjach z wieloma stacjami zewnętrznymi Bezpośrednie połączenie z ryglem elektromagnetycznym 12V DC MoŜliwość podłączenia przełącznika zwiernego od strony posesji (aktywacja rygla przy wyjściu z posesji) Interfejs szeregowy USB-RS485 do podłączenia z komputerem PC. Dwu-zaciskowy konektor do podłączenia modułów systemu w łańcuch MoŜliwość wyszukiwania monitorów on-line Rys.3. Przykładowe wersje stacji zewnętrznych (DMR) oraz paneli rozszerzających (EP) - 6 -

7 Budowa kasety stacji zewnętrznej Budowę kasety bramofonu wraz z opisem elementów zewnętrznych pokazano na rys.4. Rys.4. Budowa i opis kasety stacji zewnętrznej Tabliczki informacyjne przy przyciskach wywołania W celu umieszczenia opisów lokali mieszkalnych pod przeźroczystą osłoną tabliczek informacyjnych naleŝy najpierw wcisnąć wybraną osłonę a następnie przesunąć ją w lewo lub prawo, co umoŝliwi jej wyjęcie. Następnie naleŝy umieścić w pustym korytku papierową tabliczkę z opisem (nazwisko, nazwa firmy, itp.) po czym umieścić z powrotem przeźroczystą osłonę na swoim miejscu. UWAGA: Osłony tabliczek na kasetach w wersji z podwójnym rzędem przycisków mogą być otwierane z dowolnej strony, natomiast osłony na kasetach w wersji z pojedynczym rzędem przycisków mogą być otwierane tylko z prawej strony (patrz rys.5). Rys.5. Sposób umieszczania nazwy lokatora pod osłoną tabliczki informacyjnej MontaŜ stacji zewnętrznej Kaseta bramofonu zewnętrznego przeznaczona jest do montaŝu podtynkowego. Standardowy sposób instalacji pojedynczej kasety w ścianie pokazano na rys.7, natomiast rys.8 pokazuje sposób instalacji wraz z panelem rozszerzającym (dla większej ilości uŝytkowników). Przed zainstalowaniem kasety w otworze ściany naleŝy zdjąć tylną osłonę i za pomocą wkrętaka krzyŝowego ustawić Ŝądany kąt widzenia kamery (patrz rys.6). Rys.6. Regulacja ustawienia kąta widzenia kamery - 7 -

8 Rys.7. Standardowy montaŝ podtynkowy kasety bramofonu w ścianie Rys.8. MontaŜ podtynkowy kasety bramofonu w ścianie wraz z panelem rozszerzającym

9 Opis zacisków połączeniowych Widok płytki terminala wraz z rozmieszczeniem i opisem zacisków połączeniowych stacji zewnętrznej pokazano na rys.9. Rys.9. Opis zacisków połączeniowych kasety stacji zewnętrznej Opis: +12V: zasilanie 12V DC LK-(GND): masa zasilania LK+(COM): styk wspólny przekaźnika wyjściowego dla rygla elektromagnetycznego NO.: styk normalnie otwarty przekaźnika wyjściowego dla rygla elektromagnetycznego (domyślnie ustawiony jako normalnie otwarty N.O., ale moŝe być równieŝ skonfigurowany jako normalnie zamknięty N.C., za pomocą oprogramowania DT CONFIG ). Oznacza to, iŝ domyślnie stacja zewnętrzna przystosowana jest do współpracy z ryglami zwykłymi (wyzwalanymi impulsem zasilania), chcąc zastosować rygiel rewersyjny (wyzwalany brakiem impulsu zasilania) naleŝy styk N.O naleŝy przeprogramować na N.C. EB+: Przycisk wyjścia z posesji naleŝy podłączyć do przycisku zwiernego wewnątrz posesji (przycisku słuŝącego do aktywacji rygla przy wychodzeniu z posesji) EB-: Drugi biegun przycisku wyjścia z posesji JP-LK: Zworka wyboru typu zasilania rygla (patrz rozdział Współpraca stacji z ryglem elektromagnetycznym) T/R-: Biegun ujemny interfejsu szeregowego USB-RS485 T/R+: Biegun dodatni interfejsu szeregowego USB-RS485 SET: Przełącznik typu DIP-switch przeznaczony do konfiguracji systemu PA: - Krótkie wciśnięcie: wysyłanie listy nazwisk do monitora - Wciśnięcie i przytrzymanie przez okres przynajmniej 3 sekund: rejestracja zbliŝeniowej karty dostępu PB: Przycisk wyszukiwania aktywnych monitorów: - Krótkie wciśnięcie: wyszukiwanie monitorów z prawej linii przycisków stacji, - Wciśnięcie i przytrzymanie przez okres przynajmniej 3 sekund: wyszukiwanie monitorów z lewej linii przycisków stacji, Bus(L1,L2): nie-spolaryzowana 2-Ŝyłowa szyna połączeń poszczególnych modułów systemu - 9 -

10 Schemat połączeń stacji zewnętrznej z pozostałymi modułami systemu Przykładowy schemat połączeń stacji zewnętrznej z innymi modułami, ryglem elektromagnetycznym oraz komputerem PC pokazano na rys.10. Rys.10. Schemat połączeń stacji zewnętrznej Ustawienie przełączników DIP-switch Stacja zewnętrzna wyposaŝona jest w specjalny 6-pozycyjny przełącznik konfiguracyjny typu DIPswitch. Ustawień poszczególnych pozycji przełącznika moŝna dokonać zarówno przed instalacją stacji jak równieŝ po jej instalacji. Rys.11. Przełącznik DIP-switch do konfiguracji stacji zewnętrznej

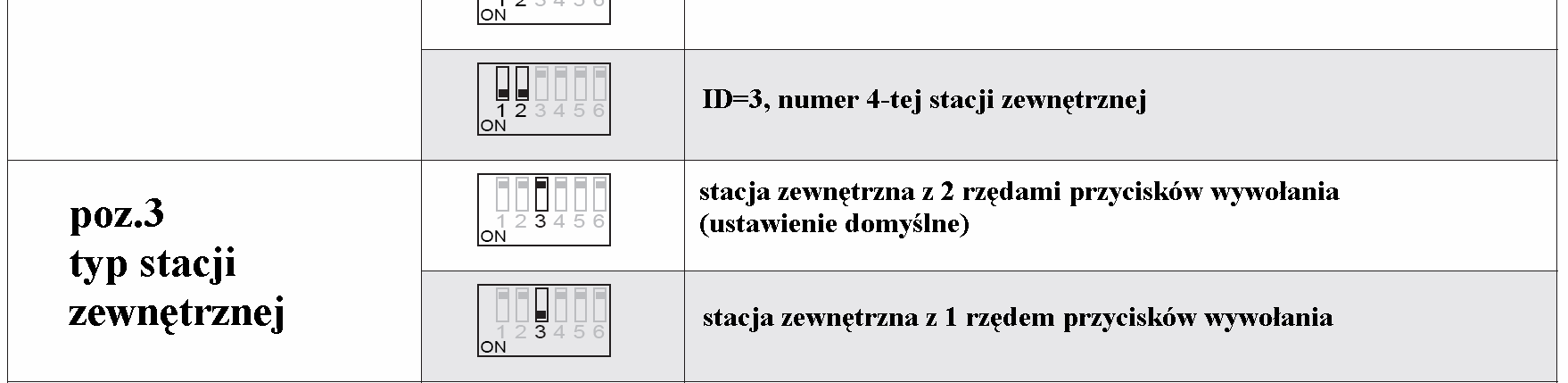

11 Pozycje 1 oraz 2 przeznaczone są do ustawienia numeru ID stacji zewnętrznej, gdy w systemie zainstalowano więcej stacji zewnętrznych, obydwie pozycje musza być ustawione prawidłowo, w pierwszej stacji zewnętrznej naleŝy ustawić 00, w drugiej 01, w trzeciej 10, w czwartej 11 (kod dwójkowy). Jeśli w systemie zainstalowano tylko jedna stację zewnętrzną, pierwsze 2 segmenty przełącznika naleŝy ustawić w pozycjach 00. Pozycja 3 przeznaczona jest do wyboru typu stacji zewnętrznej: - 0 dla stacji z 2 rzędami przycisków wywołania (np. stacja DMR11-D8) - 1 dla stacji z 1 rzędem przycisków wywołania (np. stacja DMR11-S4). Pozycja 4 przeznaczona jest do wyboru typu kodowania dla przycisków wywołania (patrz rozdział Programowanie ): - 0 dla domyślnego kodowania kaŝdego przycisku, - 1 kaŝdy z przycisków wywołania kodowany jest za pomocą programu DT CONFIG Pozycja 5 przeznaczona jest ustalania czasu aktywacji rygla: - 0 : czas zwalniania rygla = 1 sek (domyślne ustawienie fabryczne), - 1 : czas zwalniania rygla = 5 sek (domyślne ustawienie fabryczne), Czas aktywacji 5 sek moŝe być dodatkowo modyfikowany za pomocą oprogramowania DT CONFIG Pozycja 6: zawsze musi być ustawiona na 0, czyli OFF Współpraca stacji zewnętrznej z ryglem elektromagnetycznym Bezpośrednie podłączenie rygla Istnieje moŝliwość wykorzystania centralnego zasilacza systemu do zasilania rygla elektromagnetycznego, bez konieczności stosowania dodatkowego zasilacza. Takie rozwiązanie ogranicza jednak typ zastosowanego rygla, którego parametry muszą spełniać poniŝsze warunki: NaleŜy zastosować rygiel elektromagnetyczny zasilany prądem stałym, Znamionowe napięcie pracy rygla nie moŝe być większe niŝ 12V DC, Pobór prądu rygla w czasie aktywacji nie moŝe być większy niŝ 300mA, Dodatkowo naleŝy dokonać następujących ustawień w stacji zewnętrznej: Zacisk GND stacji zewnętrznej naleŝy połączyć z ujemnym biegunem rygla, zaś zacisk COM z dodatnim biegunem rygla, Zworkę JP-LK w stacji zewnętrznej naleŝy ustawić w pozycji 1-2 w przypadku zastosowania rygla

12 zwykłego, lub w pozycji 2-3 w przypadku zastosowania rygla rewersyjnego (dodatkowo w przypadku stosowania rygla rewersyjnego, naleŝy zacisk N.O. przekaźnika wyjściowego przeprogramować na N.C. za pomocą oprogramowania DT CONFIG W celu wydłuŝenia czasu aktywacji rygla do 5 sekund, segment nr 5 przełącznika DIP-switch naleŝy ustawić w pozycji ON (dodatkowo czas aktywacji moŝna zaprogramować za pomocą oprogramowania DT CONFIG. Rys.12. Wersja z ryglem zwykłym (aktywacja rygla impulsem zasilania) i bezpośrednim zasilaniem rygla ze stacji zewnętrznej Rys.13. Wersja z ryglem rewersyjnym (aktywacja rygla brakiem zasilania) i bezpośrednim zasilaniem rygla ze stacji zewnętrznej Podłączenie rygla z oddzielnym zasilaniem Gdy w systemie chcemy zastosować rygiel elektromagnetyczny, którego znamionowe napięcie pracy jest większe niŝ 12V DC i/lub pobór prądu jest większy niŝ 300mA, wymagane jest zainstalowanie w systemie oddzielnego zasilacza rygla elektromagnetycznego. Ponadto: Znamionowe napięcie pracy takiego rygla nie moŝe być większe niŝ 48V DC, Znamionowy pobór prądu przez rygiel nie moŝe przekraczać 1.5A, Zworkę JP-LK naleŝy całkowicie usunąć, Połączenie pomiędzy zaciskami +12V oraz N.O. naleŝy usunąć, W celu wydłuŝenia czasu aktywacji rygla do 5 sekund, segment nr 5 przełącznika DIP-switch naleŝy ustawić w pozycji ON (dodatkowo czas aktywacji moŝna zaprogramować za pomocą oprogramowania DT CONFIG

13 Rys.14. Wersja z ryglem zwykłym (aktywacja rygla impulsem zasilania) i zasilaniem rygla z oddzielnego zasilacza Rys.15. Wersja z ryglem rewersyjnym (aktywacja rygla brakiem zasilania) i zasilaniem rygla z oddzielnego zasilacza Kontrola dostępu za pomocą karty zbliŝeniowej ID Wybrane wersje stacji zewnętrznych wyposaŝone są w funkcję kontroli dostępu za pomocą karty zbliŝeniowej ID. Po zbliŝeniu odpowiednio zaprogramowanej karty dostępu do stacji zewnętrznej następuje automatyczna aktywacja rygla elektromagnetycznego, umoŝliwiając tym samym uŝytkownikom wejście na posesję bez uŝycia klucza. Istnieje moŝliwość zaprogramowania do 1000 kart uŝytkownika do jednej stacji zewnętrznej Łatwe i czytelne uŝytkowanie dzięki sygnalizacji LED oraz dźwiękowej Dostępne są 2 karty administratora jedna rejestrująca tzw. MASTER CARD ADD, jedna kasująca MASTER CARD DELETE, po kaŝdej aktualizacji karty administratora (dodaniu nowej), poprzednia będzie automatycznie anulowana UŜyteczna odległość odczytu karty (od stacji zewn.) wynosi od 3 do 5 cm

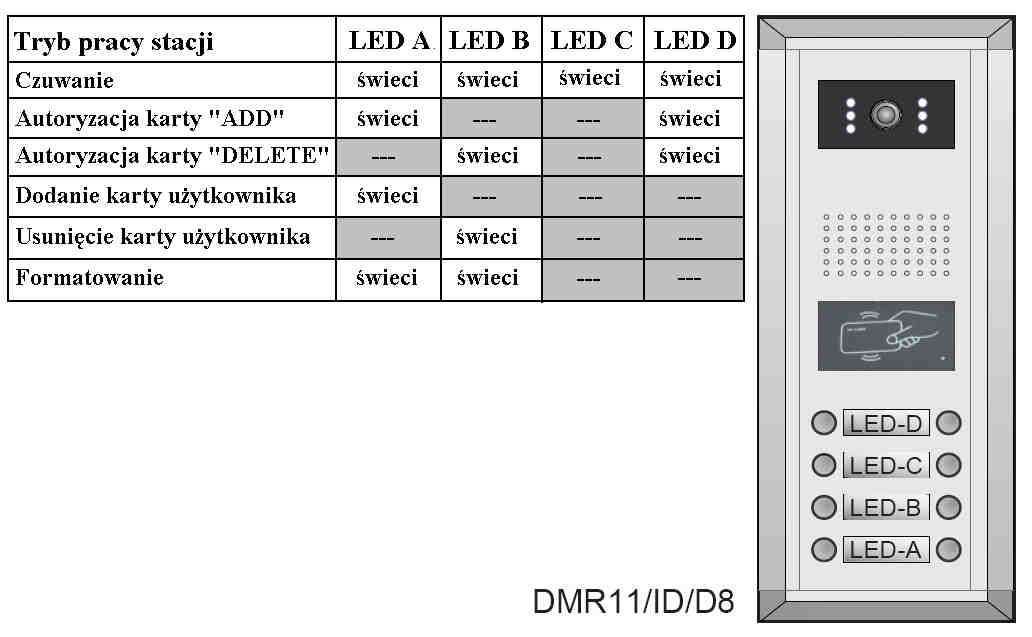

14 Karty administratora (rys.16) są konieczne do rejestracji kart uŝytkowników USER. W związku z tym naleŝy je przechowywać w bezpiecznym miejscu. Nie mniej istnieje moŝliwość zarządzania kartami uŝytkowników za pomocą oprogramowania DT-CONFIG. Rys Dodawanie uŝytkowników rejestracja nowych kart ID: Dodawanie nowych uŝytkowników do systemu przebiega w sposób następujący: a/. w trybie czuwania stacji zewnętrznej zbliŝyć do czytnika stacji kartę MASTER CARD ADD, w głośniku wygenerowane zostaną 2 dźwięki długi i krótki, b/. zbliŝyć do czytnika stacji kolejno karty uŝytkowników ID, które mają być zarejestrowane w systemie, jeden długi dźwięk oznacza akceptację, dwa długie dźwięki nakazują powtórzenie operacji, c/. potwierdzić operację i opuścić funkcję ponownym zbliŝeniem do czytnika stacji karty MASTER CARD ADD w ciągu 15 sekund (jeśli w tym czasie karta nie zostanie zbliŝona, stacja automatycznie powróci do trybu czuwania) Usuwanie uŝytkowników / kart ID: Usuwanie uŝytkowników z systemu przebiega w sposób następujący: a/. w trybie czuwania stacji zewnętrznej zbliŝyć do czytnika stacji kartę MASTER CARD DELETE, w głośniku wygenerowane zostaną 2 dźwięki długi i krótki, b/. zbliŝyć do czytnika stacji kolejno karty uŝytkowników ID, które mają być usunięte z systemu, jeden długi dźwięk oznacza akceptację, c/. potwierdzić operację i opuścić funkcję ponownym zbliŝeniem do czytnika stacji karty MASTER CARD DELETE w ciągu 15 sekund (jeśli w tym czasie karta nie zostanie zbliŝona, stacja automatycznie powróci do trybu czuwania) Usuwanie wszystkich uŝytkowników (formatowanie): Usuwanie wszystkich uŝytkowników z systemu przebiega w sposób następujący: a/. w trybie czuwania stacji zewnętrznej zbliŝyć do czytnika stacji kartę MASTER CARD DELETE, w głośniku wygenerowane zostaną 2 dźwięki długi i krótki, b/. zbliŝyć czytnika do stacji kartę MASTER CARD ADD, aby uruchomić operację formatowania, c/. potwierdzić operację formatowania ponownym zbliŝeniem do czytnika stacji karty MASTER CARD ADD w ciągu 3 sekund Autoryzacja kart administratora: Aby autoryzować kartę administratora naleŝy: a/. w trybie czuwania stacji zewnętrznej wcisnąć przycisk PA na płytce stacji zewnętrznej (patrz rys.9 lub 10) na okres przynajmniej 3 sekund, aby wejść do trybu zarządzania karta administratora, b/. zbliŝyć do czytnika stacji kartę, która ma być autoryzowana jako MASTER CARD ADD, jeden długi dźwięk oznacza akceptację (operację naleŝy przeprowadzić w ciągu 10 sekund, przed przejściem stacji zewnętrznej do trybu zarządzania kartą MASTER CARD DELETE, po tym czasie stacja automatycznie powróci do trybu czuwania,

15 c/. zbliŝyć do czytnika stacji kartę, która ma być autoryzowana jako MASTER CARD DELETE, po pomyślnym odczycie stacja powróci do trybu czuwania Dodawanie uŝytkowników do istniejących lokali: W przypadku zgubienia karty przez jednego uŝytkownika, nie ma potrzeby kasowania wszystkich innych uŝytkowników. MoŜna wówczas dodać nową kartę uŝytkownika w obrębie lokali do systemu przebiega w sposób następujący: a/. w trybie czuwania stacji zewnętrznej zbliŝyć do czytnika stacji kartę MASTER CARD ADD, w głośniku wygenerowane zostaną 2 dźwięki długi i krótki, b/. wcisnąć przycisk wywołania na kasecie stacji zewnętrznej (powiązany z lokalem uŝytkownika) a następnie zbliŝyć do czytnika stacji kartę uŝytkownika ID, która ma być zarejestrowana w systemie oraz powiązana z danym lokalem; wcisnąć następny przycisk wywołania i zbliŝyć kartę następnego uŝytkownika, itd c/. potwierdzić operację i opuścić funkcję ponownym zbliŝeniem do czytnika stacji karty MASTER CARD ADD Usuwanie uŝytkowników z istniejących lokali: Aby usunąć z systemu kartę uŝytkownika dla danego lokalu naleŝy: a/. w trybie czuwania stacji zewnętrznej zbliŝyć do czytnika stacji kartę MASTER CARD DELETE, w głośniku wygenerowane zostaną 2 dźwięki długi i krótki, b/. wcisnąć przycisk (lub więcej przycisków) wywołania na kasecie stacji zewnętrznej wszystkie karty uŝytkowników dla tego lokalu (lub tych lokali) zostaną usunięte z systemu, c/. potwierdzić operację i opuścić funkcję ponownym zbliŝeniem do czytnika stacji karty MASTER CARD DELETE Informacje dźwiękowe dla funkcji kontroli dostępu Tryb pracy stacji Operacja Format dźwięków ZbliŜenie zarejestrowanej karty uŝytkownika 1 długi (+ otwarcie drzwi) Tryb czuwania ZbliŜenie nie-zarejestrowanej karty uŝytkownika 3 krótkie Wejście do trybu zarządzania kartą 1 długi + 1 krótki Wyjście z trybu zarządzania kartą 2 krótkie Tryb zarządzania Pomyślne dodanie/usuniecie karty lub formatowanie 1 długi kartami Pomyślne dodanie karty do istniejącego lokalu 2 długie Nie-pomyślne dodanie/usuniecie karty lub format. 3 krótkie Pomyślne dodanie karty debugującej 4 krótkie Przekroczenie limitu kart uŝytkowników (1000) 5 krótkich Informacje wizualne (LED) dla funkcji kontroli dostępu

16 Specyfikacja techniczna stacji zewnętrznej Zasilanie: 24V DC (z zasilacza centralnego PS5) Pobór mocy: czuwanie 1W, praca 15W Parametry sygnału dla rygla elektromagnetycznego: impuls 12V DC/ 300mA Maksymalne dopuszczalne obciąŝenie styków NO/COM przekaźnika: 48V DC 1.5A Zakres regulacji czasu aktywacji rygla: 1 sek - 10 min ±5% Temperaturowy zakres pracy: - 5ºC +45ºC 5.2. STACJE WEWNĘTRZNE (MONITORY) Ogólna charakterystyka Wygląd zewnętrzny przykładowych monitorów kompatybilnych z systemem EURA-2EASY wraz z opisem ich elementów zewnętrznych pokazano na rys.17. Rys.17. Monitory systemu EURA-2EASY Opis zacisków połączeniowych Widok płytki terminala do połączeń z innymi modułami systemu pokazany jest na rys.18. Rys.18. Opis zacisków połączeniowych monitora kompatybilnego z systemem EURA-2EASY

17 Funkcja interkomu W systemie EURA-2EASY dostępne są 3 rodzaje interkomu Wywołanie Konsoli Portierskiej Jeden z monitorów pracujących w systemie moŝe być ustawiony jako monitor Konsoli Portierskiej lub Ochrony, za pomocą ekranowego menu OSD. Aby później wywołać w systemie taki monitor, w trybie czuwania naleŝy wcisnąć na dowolnym innym monitorze przycisk wywołania lub przycisk interkomu (w zaleŝności od wersji monitora). Na ekranie pojawi się menu funkcji interkomu, po czym naleŝy wybrać z listy Wywołanie konsoli portierskiej. Po podjęciu przez konsolę portierską wywołania, moŝna prowadzić konwersację Wywołanie wewnętrzne Jeśli w obrębie jednego lokalu zainstalowano większą liczbę monitorów, dostępna jest funkcja interkomu, czyli istnieje moŝliwość wywołania dowolnego monitora przez dowolny inny monitor. Dodatkowo konieczne jest ustawienie jednego z monitorów jako nadrzędnego (MASTER), zaś pozostałych jako podrzędne (SLAVE) patrz opis na str.40. Aby wywołać dodatkowy monitor w obrębie lokalu, w trybie czuwania naleŝy wcisnąć na monitorze przycisk wywołania lub przycisk interkomu (w zaleŝności od wersji monitora). Na ekranie pojawi się menu funkcji interkomu, po czym naleŝy wybrać z listy Wywołanie wewnętrzne. Wszystkie pozostałe monitory w lokalu wygenerują sygnał gongu. Po podjęciu wywołania przez jeden z monitorów pozostałe przestaną generować gong (powrócą do trybu czuwania) i moŝna prowadzić konwersację z monitorem, który podjął wywołanie Wywołanie zewnętrzne z listy lokali Do wywołań pomiędzy lokalami w obrębie jednego systemu dostępna jest funkcja interkomu z listą lokali. Wywołanie zewnętrzne innego lokatora systemu moŝliwe jest poprzez wybranie jego nazwy ze specjalnej listy wyświetlanej na ekranie monitora. Kompletna lista uŝytkowników systemu (budynku, klatki schodowej) powinna być najpierw załadowana do stacji zewnętrznej przy pomocy oprogramowania DT-CONFIG, po czym lista ta przesyłana jest do wszystkich monitorów pracujących w obrębie systemu. Rys.19. Zarządzanie listą lokali za pomocą oprogramowania DT-CONFIG

18 Krok 1: Podłączyć interfejs USB-485 pomiędzy komputerem PC a stacją zewnętrzną. Uruchomić oprogramowanie DT-CONFIG i przejść do opcji Namelist (rys.19) Krok 2: Wyedytować listę lokali. KaŜda pozycja listy zawiera nastepujące pola: User Code (Kod ID uŝytkownika), Room No. (Nr lokalu) oraz Name Lable (Nazwa). NaleŜy wpisać nazwy lokatorów w kolumnie Name Lable a następnie kliknąć opcję Download Namelist w celu załadowania listy do stacji zewnętrznej oraz monitorów zainstalowanych w systemie. Krok 3: Po załadowaniu listy lokali z komputera PC, lista będzie dostępna w kaŝdym z monitorów. Dostęp do listy lokatorów z kaŝdego monitora będzie moŝliwy po uruchomieniu na monitorze funkcji interkomu Współpraca z dodatkowymi kamerami zewnętrznymi Jeśli w systemie zainstalowano większą ilość stacji zewnętrznych lub kamer monitorujących CCTV, z poziomu monitora moŝna przeglądać obrazy wideo z otoczenia dodatkowych kamer naprzemiennie. Czas monitoringu z kaŝdej ze stacji lub kamery CCTV musi być ustawiony za pomocą oprogramowania DT-CONFIG Pamięć kolorowych obrazów Jeśli monitor wyposaŝony jest w funkcję pamięci obrazów (w zaleŝności od wersji), moŝliwy jest automatyczny lub ręczny zapis maksymalnie 128 kolorowych obrazów otoczenia stacji zewnętrznej lub kamery CCTV. Zapis ręczny: gdy monitor jest w trybie podglądu lub rozmowy z osobą odwiedzającą, naleŝy wcisnąć na monitorze przycisk Record (lub ikonę Rekord na dotykowym ekranie monitora, w zaleŝności od wersji), cyfrowe zdjęcie otoczenia kamery zostanie zapisane w pamięci monitora. Zapis automatyczny: zdjęcie otoczenia kamery jest automatycznie zapisywane w pamięci monitora po czasie 2 sekund od momentu wciśnięcia przez osobę odwiedzającą przycisku wywołania na kasecie stacji zewnętrznej. Przełączanie trybów (automatycznego lub ręcznego) odbywa się w menu Ustawienia monitora. Gdy pamięć obrazów zapełni się całkowicie (około 128 zdjęć), kaŝde nowo zarejestrowane zdjęcie zastępuje najstarsze z uprzednio zapisanych. Dodatkowo istnieje moŝliwość ręcznego kasowania obrazów w dowolnym czasie Programowanie kodu uŝytkownika W systemie EURA-2EASY kaŝdy lokal musi mieć swój niepowtarzalny kod uŝytkownika. Do zaprogramowania takiego kodu słuŝy specjalny przełącznik segmentowy (typu DIP-Switch) umieszczony na tylnej obudowie kaŝdego kompatybilnego z systemem monitora (patrz rys.18). Pozycje 1-5 przełącznika przeznaczone są do ustawiania właściwego kodu, istnieją 32 moŝliwe kombinacje kodu, zatem maksymalna pojemność systemu to 32 uŝytkowników/lokali. Jeśli w obrębie lokalu zainstalowano dodatkowe monitory, naleŝy je zaprogramować identycznym kodem uŝytkownika, jak w przypadku monitora głównego. Pozycja 6 przełącznika powinna być ustawiona w pozycji ON, jeśli monitor zainstalowany jest na końcu szyny systemowej (czyli na końcu łańcucha). We wszystkich pozostałych monitorach pozycja 6 przełącznika musi być ustawiona w pozycji OFF

19 Podłączenie opcjonalnych urządzeń do monitora Rys

20 Dodatkowy przycisk wywołania Do monitora pracującego w systemie EURA-2EASY moŝna podłączyć dodatkowy indywidualny przycisk wywołania, który moŝna zainstalować bezpośrednio przy drzwiach wejściowych do lokalu. Po wciśnięciu takiego przycisku monitor generuje dźwięk gongu, bez wyświetlania obrazu na ekranie. W tym samym czasie wygenerowany będzie równieŝ dźwięk dodatkowego dzwonka, jeśli taki dzwonek został do podłączony do monitora Dodatkowy dzwonek Do monitora pracującego w systemie EURA-2EASY moŝna podłączyć dodatkowy dzwonek. Dźwięk dodatkowego dzwonka będzie generowany równolegle z głównym gongiem monitora, zarówno po wciśnięciu przycisku wywołania na kasecie stacji zewnętrznej, jak równieŝ po wciśnięciu dodatkowego (opcjonalnego) przycisku wywołania przy drzwiach wejściowych lokalu Wyjście sygnału TV Istnieje moŝliwość podłączenia wyjścia sygnału wideo monitora z wejściem sygnału wideo w odbiorniku TV. Wówczas po wywołaniu przez osobę odwiedzającą, uŝytkownik lokalu podczas oglądania telewizji moŝe włączyć na chwilę kanał AV, a na monitorze TV pojawi się obraz otoczenia kamery stacji zewnętrznej. Rys.21. Opcjonalne podłączenie dodatkowych urządzeń do monitora systemu EURA-2EASY Specyfikacja techniczna monitorów Zasilanie: 24V DC (za pośrednictwem modułu DPS) Pobór mocy: czuwanie 1W / praca 10W Pobór prądu: czuwanie max.30ma / praca 500mA Wyjście wideo TV: 1Vp-p CVBS Wyjście dodatkowego dzwonka: 12Vdc 100mA 5.3. POZOSTAŁE AKCESORIA SYSTEMU EURA-2EASY Zasilacze PS5 i PS4 Charakterystyka Zasilacz PS5 (rys.22) przeznaczony jest do zasilania wszystkich modułów pracujących w jednym systemie (budynku, klatce schodowej, itp.). Urządzenie jest w stanie jednocześnie zasilić do 32 monitorów oraz do 4 stacji zewnętrznych. Zasilacz PS5 oferuje: Uniwersalne wejście AC, Zabezpieczenia: przeciwzwarciowe, przeciw-przeciąŝeniowe, przepięciowe Chłodzenie powietrzem, MoŜliwość montaŝu na szynie DIN, MoŜliwość obsługi do 32 monitorów MoŜliwość obsługi do 4 stacji zewnętrznych

21 Rys.21. Zasilacz systemu EURA-2EASY. Opis zacisków zasilacza: L(AC): wejście AC - faza N(AC): wejście AC - neutralne : uziemienie V-: minus zasilania DC (moŝliwość regulacji w zakresie 21.5~26.5 V) V+: plus zasilania DC (moŝliwość regulacji w zakresie 21.5~26.5 V) VADJ: Potencjometr regulacji napięcia wyjściwego LED: Wskaźnik stanu pracy zasilacza Specyfikacja techniczna Zakres napięcia wejściowego: 85~260V AC, 120~370V DC Wymagana częstotliwość sieci : 47~63 Hz Prąd upływu: >2mA / 240V AC Pobór prądu AC z sieci (typowo): 1.5A /150V AC; 0.9A / 230V AC Zakres regulacji napięcia wyjściowego: 21.5~26.5 V DC Znamionowe napięcie wyjściowe: 24V DC Maks. obciąŝenie prądowe: 3.2A Maks. pobór mocy: 76.8W Rys.24. Instalacja zasilacza PS5 na szynie DIN

22 Do prostszych konfiguracji systemu EURA-2EASY (systemy 1-rodzinne) słuŝy mniejszy zasilacz 24V DC/ 1A, czyli o mniejszej wydajności prądowej model PS4, do montaŝu na szynie DIN (rys.25). Rys.25. Zasilacz PS4 przeznaczony do małych systemów Separator napięcia DPS Moduł separatora DPS ma za zadanie dostosować zasilanie z zasilacza PS5 do niespolaryzowanej 2-Ŝyłowej szyny systemowej. Moduł DPS zawsze musi współpracować z zasilaczem typu PS5 lub PS4. Rys.26. Separator DPS systemu EURA-2EASY Specyfikacja techniczna Napięcie wejściowe: 24V DC (z zasilacza PS5) Napięcie wyjściowe: 18V DC Pobór mocy: 0.25W w trybie czuwania / 0.5 W pod obciąŝeniem Temperaturowy zakres pracy: - 5ºC +45ºC Dystrybutor sygnału DBC W niektórych konfiguracjach systemu moŝe okazać się, iŝ trudno jest połączyć wszystkie elementy systemu za pomocą prostego szeregowego łańcucha. MoŜe na przykład okazać się, iŝ długości połączeń przewodowych na niektórych odcinkach systemu będą zbyt długie (patrz opis na str. 28). Aby wyeliminować ten problem, stworzono moŝliwość połączeń modułów w róŝne bardziej złoŝone konfiguracje. W takich rozwiązaniach konieczne jest zastosowanie dodatkowych modułów, tzw. dystrybutorów sygnału DBC

23 Rys.27. Pojedynczy dystrybutor sygnału DBC systemu EURA-2EASY Rys.28. Wymiary modułu dystrybutora DBC

24 Rys.29. MontaŜ dystrybutora sygnału DBC. Specyfikacja techniczna Pobór mocy: 0.25W w trybie czuwania / 0.5 W pod obciąŝeniem Temperaturowy zakres pracy: - 5ºC +45ºC Dystrybutor sygnału 4-wyjściowy DBC-4 W niektórych konfiguracjach moŝe okazać się, iŝ uŝyteczne będzie zastosowanie dystrybutorów sygnału z czterema wyjściami na monitory DBC-4. Przykładem moŝe być klatka schodowa w budynku, gdzie na kaŝdym z pięter znajdują się 3 lub 4 mieszkania. Wówczas warto na kaŝdym z pięter zainstalować po 1 module DBC-4 i podłączyć do niego monitory uŝytkowników w lokalach mieszkalnych. Przed kaŝdą instalacją systemu naleŝy podjąć optymalna decyzję co do konfiguracji systemu, uwzględniając w szczególności dopuszczalne długości przewodów na odcinkach całej 2-Ŝyłowej szyny systemu EURA-2EASY (patrz rozdział: Połączenia przewodowe na str. 29). Rys wyjściowy dystrybutor sygnału DBC

25 Separator sygnału 4- wyjściowy DPS-4 Moduł separatora sygnału DPS-4 przeznaczony jest do stosowania w systemach w konfiguracji z dodatkowymi stacjami zewnętrznymi. Istnieje moŝliwość zainstalowania w systemie maksymalnie do 4 stacji zewnętrznych za pośrednictwem modułu DPS-4. Rys wejściowy separator sygnału DPS-4 do podłączenia dodatkowych stacji zewnętrznych Rys.32. Wymiary modułów DBC-4 i DPS

26 Rys.33. MontaŜ dystrybutora sygnału DBC-4 oraz separatora sygnału DPS Moduł sterownika DCU Moduł DCU to wielofunkcyjne urządzenie, za pomocą którego moŝna do systemu podłączyć 2 kamery monitorujące CCTV, a takŝe sterować za jego pomocą dodatkowymi urządzeniami, jak np. oświetlenie lub dodatkowy rygiel elektromagnetyczny. Szczegółowy opis modułu DCU jest przedmiotem oddzielnej instrukcji obsługi. Rys.34. Opis poszczególnych zacisków modułu sterownika DCU

27 Rys.35. Połączenia modułu DCU z innymi elementami systemu EURA-2EASY

28 Rys.36. Wymiary zewnętrzne modułu sterownika DCU. Rys.37. MontaŜ modułu sterownika DCU

29 6. POŁĄCZENIA KABLOWE 6.1. OGÓLNE ZASADY DOTYCZĄCE INSTALACJI MODUŁÓW Zgodnie z główną ideą systemu EURA-2EASY wszystkie połączenia pomiędzy poszczególnymi modułami wchodzącymi w skład systemu dokonywane są za pomocą przewodu 2-zyłowego. Właściwy sposób podłączeń przewodów do kostek zaciskowych pokazano na rys.38. Rys.38. Prawidłowy sposób łączeń przewodów za pomocą kostki zaciskowej. Wysokość instalacji monitorów oraz stacji zewnętrznych nad podłoŝem naleŝy dobrać zgodnie z indywidualnymi wymaganiami uŝytkowników, w praktyce odległość górnej krawędzi kaŝdego z modułów od podłogi powinna wynosić około 160~165 cm (rys.39). Rys.39. Wysokość instalacji monitora i stacji zewnętrznej. Rys.40. Stację zewnętrzną naleŝy zainstalować z dala od silnych źródeł światła. Stacji zewnętrznej nie powinno się instalować w miejscach, gdzie silne źródła światła (jak np. słońce, oświetlenie uliczne, itp.) mogą padać bezpośrednio na oko kamery. Jeśli z jakichś powodów nie da się tego uniknąć, alternatywą jest instalacja kasety stacji zewnętrznej nieco wyŝej oraz mechaniczna regulacja kąta obserwacji kamery za pomocą specjalnego elementu regulacyjnego znajdującego się w kasecie stacji DOBÓR DŁUGOŚCI PRZEWODÓW Maksymalna długość przewodu 2-Ŝyłowego uŝytego do połączenia wszystkich modułów w jeden system jest ograniczona. UŜycie innych przewodów niŝ zalecane dodatkowo pomniejsza tę maksymalną długość. Na rys.41 pokazano zalecane rodzaje, przekroje oraz długości przewodu w zaleŝności od wzajemnych odległości poszczególnych modułów systemu

30 Rys.41. Dobór przekroju i długości przewodów w systemie EURA-2EASY. UWAGA: Zaleca się aby obie Ŝyły przewodów połączeniowych były wzajemnie okręcone wokół siebie (tak jak np. przy wieloŝyłowej skrętce komputerowej). Jeśli, Ŝyły będą biegły względem siebie równolegle (nie będą skręcone), maksymalne długości przewodów pokazane w powyŝszych tabelkach mogą zmniejszyć się nawet dwukrotnie MOśIWE KONFIGURACJE SYSTEMU W niektórych budynkach trudno jest połączyć wszystkie elementy systemu za pomocą prostego szeregowego łańcucha. MoŜe na przykład okazać się, iŝ zsumowane na wszystkich odcinkach systemu długości połączeń przewodowych będą zbyt długie i przekroczą wartości maksymalne (pokazane w tabelkach na rys.41). RównieŜ struktura budynku, klatki schodowej, itp. moŝe wymagać innej konfiguracji. Aby ułatwić uŝytkownikom instalację, stworzono moŝliwość połączeń modułów w róŝne, mniej lub bardziej złoŝone konfiguracje systemu EURA-2EASY rys

31 Rys.42. Konfiguracja podstawowa łańcuch szeregowy IN-OUT

32 Rys.43. Konfiguracja IN-OUT z 2 pionami

33 Rys.44. Konfiguracja IN-OUT z 1 dystrybutorem na kaŝde piętro

34 Rys.45. Konfiguracja równoległa z 1 dystrybutorem DBC-4 na kaŝde piętro (4 lokatorów na piętrze)

35 Rys.46. Konfiguracja równoległa z 4 stacjami zewnętrznymi

36 Rys.47. Konfiguracja z 1 stacją zewnętrzną oraz 2 kamerami monitorującymi CCTV

37 Rys.48. Kombinacja z róŝnymi dystrybutorami sygnału: pojedynczym (DBC) oraz poczwórnym (DBC-4)

38 7. PROGRAMOWANIE SYSTEMU 7.1. STAN ZAJĘTOŚCI SYSTEMU Tryb wywołania i zajętości obsługiwany jest zgodnie z zaprogramowanymi wcześniej czasami systemowymi: Czas oczekiwania na podjęcie wywołania, czyli czas pomiędzy momentem wciśnięcia przycisku wywołania na kasecie stacji zewnętrznej do momentu podjęcia wywołania przez wywoływany monitor zaprogramowany jest domyślnie na 30 sekund. Po tym okresie czasu system przerywa wywołanie i powraca do trybu czuwania. Maksymalny czas rozmowy lokatora z osobą wywołującą zaprogramowany jest domyślnie na 90 sekund. Po tym okresie czasu system przerywa połączenie aby zwolnić linię i powraca do trybu czuwania. Maksymalny czas interkomu (rozmowy pomiędzy lokatorami) zaprogramowany jest domyślnie na 30 sekund. Po tym okresie czasu system przerywa połączenie aby zwolnić linię i powraca do trybu czuwania. Maksymalny czas podglądu (monitoringu) liczony od momentu wciśnięcia przez lokatora przycisku podglądu na monitorze zaprogramowany jest domyślnie na 30 sekund. Po tym okresie czasu system powraca do trybu czuwania. Czas zajętości czyli okres czasu, w którym stacja zewnętrzna nie moŝe wywołać lokatora poniewaŝ nie zakończyła się poprzednia konwersacja osoby odwiedzającej z dowolnym lokatorem. Czas zajętości = czas oczekiwania na podjęcie wywołania + maksymalny czas rozmowy. System pracuje następująco: Wywołanie lokatora ze stacji zewnętrznej przełącza system w tryb oczekiwania na podjęcie (30 sek.). Podjęcie wywołania przełącza system w tryb zajętości i przedłuŝa czas zajętości o czas rozmowy. Jeśli lokator zakończy rozmowę z poziomu monitora system od razu powraca do trybu czuwania (zwalnia system i pozwala na następne wywołanie). Jeśli lokator nie rozłączy się, system wróci do trybu czuwania dopiero po okresie 90 sekund od momentu podjęcia tej rozmowy. Wywołanie wewnętrzne (interkom) przełącza stację zewnętrzną w tryb zajętości na czas 30 sekund (czas oczekiwania na podjęcie wywołania). Jeśli wywoływany lokator podejmie wywołanie z interkomu, czas zajętości systemu zostaje wydłuŝony o kolejne 30 sekund (o maksymalny czas interkomu). Stacja zewnętrzna powróci do trybu czuwania po wzajemnym rozłączeniu się lokatorów (zakończeniu interkomu) lub gdy upłynie maksymalny czas interkomu). Wywołanie wewnętrzne lub rozmowa wewnętrzna (interkom) zostaną przerwane przez wywołanie ze stacji zewnętrznej (wyŝszy priorytet wywołania zewnętrznego). Nie jest moŝliwe wywołanie wewnętrzne (interkom) ani funkcja podglądu z monitora, gdy system znajduje się w stanie zajętości. Wywołanie interkomowe zostanie przez system zignorowane podczas gdy trwa rozmowa lub wywołanie pomiędzy stacją zewnętrzną a dowolnym lokatorem. Opcjonalny przycisk dzwonka dodatkowego nie wpływa na stan całego systemu, jednak wciśnięcie tego przycisku spowoduje przerwanie ewentualnej łączności wewnętrznej (interkomu) lub funkcji podglądu. Priorytety poszczególnych funkcji zaprogramowane są następująco: - Stacja zewnętrzna (najwyŝszy priorytet), - Funkcja podglądu z monitora (niŝszy priorytet), - Funkcja interkomu (najniŝszy priorytet). UWAGA: Gdy stacja zewnętrzna wywołuje lokatora lub jest w trakcie rozmowy z nim, pozostałe monitory systemu przechodzą w stan zajętości, na ich panelach zewnętrznych zapala się dioda LED informująca o zajętości systemu, nie jest moŝliwe włączenie funkcji podglądu ani interkomu w tych monitorach. UWAGA: Wszystkie zaprogramowane wartości czasów, które opisano powyŝej mogą być zmodyfikowane za pomocą oprogramowania DT CONFIG SYGNALIZACJA WYWOŁANIA W STACJI ZEWNĘTRZNEJ KaŜdy z przycisków wywołań na kasecie stacji zewnętrznej ma swój unikatowy numer ID, który jest skojarzony z konkretnym numerem uŝytkownika ID (adresem) monitora. Gdy przycisk zostanie wciśnięty w stacji zewnętrznej: W trybie czuwania - w głośniku stacji zostanie wygenerowana seria długich dźwięków w odstępach 3 sekund oraz nastąpi podświetlenie tabliczki z nazwą wywoływanego lokatora, W trybie zajętości - w głośniku stacji zostanie wygenerowany dźwięk ostrzegawczy w postaci 4 krótkich dźwięków

39 7.3. STEROWANIE RYGLEM ELEKTROMAGNETYCZNYM Istnieją 2 sposoby podłączenia rygla elektromagnetycznego otwierającego dostęp do posesji: Bezpośrednie podłączenie rygla do stacji zewnętrznej (zaciski COM oraz GND), napięcie na rygiel podawane jest w momencie aktywacji bezpośrednio ze stacji zewnętrznej. W tym przypadku naleŝy stosować rygiel o napięciu znamionowym 12V DC oraz poborze prądu nie przekraczającym 300mA Podłączenie rygla elektromagnetycznego wraz z oddzielnym zasilaczem tego rygla. Wówczas rygiel wykorzystuje wyłącznie styki przekaźnika w stacji zewnętrznej, zamykając w momencie aktywacji zewnętrzny obwód zasilania z oddzielnego zasilacza. W tym przypadku moŝe być zastosowany znacznie szerszy zakres typów rygla elektromagnetycznego. Jednak znamionowe napięcie uŝytego rygla nie moŝe przekraczać 48V DC zaś maksymalny prąd pobierany przez rygiel nie moŝe przekraczać 1.5A. Istnieją 2 sposoby sterowania ryglem elektromagnetycznym otwierającym dostęp do posesji: Rygiel jest otwierany po odebraniu sygnału zwolnienia rygla z monitora, Rygiel jest otwierany po wciśnięciu specjalnego przycisku zwiernego od strony posesji (jeśli taki zostanie zainstalowany) AUTOMATYCZNE PRZEŁĄCZANIE OBRAZU Z KAMER Jeśli w systemie zainstalowano dodatkowe stacje zewnętrzne i/lub kamery monitorujące CCTV, istnieje moŝliwość sekwencyjnego podglądu obrazu wszystkich kamer, przy czym obrazy z kolejnych kamer będą automatycznie przełączane, od pierwszej kamery do ostatniej. Czas automatycznego podglądu obrazu z jednej kamery moŝe być ustawiony za pomocą oprogramowania DT CONFIG. Istnieje moŝliwość podłączenia do systemu maksymalnie 6 kamer, przy czym konieczne jest w przypadku takiej rozbudowy zainstalowanie modułu sterownika DCU KOD UśYTKOWNIKA W wideodomofonowym systemie 2-Ŝyłowym EURA-2EASY kaŝdy zainstalowany monitor musi być zaprogramowany z odpowiednim adresem, czyli tzw. kodem uŝytkownika. Kod ten definiowany jest za pomocą bitów (segmentów) specjalnego 5-segmentowego przełącznika typu DIP-switch, znajdującego się w tylnej części kaŝdego monitora kompatybilnego z systemem EURA-2EASY. Dla przykładu, chcąc zaprogramować monitor z kodem uŝytkownika 03, naleŝy poszczególne segmenty przełącznika DIP-switch ustawić w pozycjach kolejno: ON, ON, OFF, OFF, OFF (patrz szczegółowy opis w rozdziale Programowanie kodu uŝytkownika ). W kaŝdej stacji zewnętrznej kompatybilnej z systemem EURA-2EASY, kaŝdy z przycisków wywołania skojarzony jest ze specyficznym kodem uŝytkownika, aby jego wciśnięcie mogło wywołać konkretny monitor zainstalowany w lokalu przypisanemu mu uŝytkownika. Np. wciśnięcie na kasecie stacji zewnętrznej przycisku oznaczonego numerem 03 spowoduje wywołanie monitora zaprogramowanego z kodem uŝytkownika 03. NaleŜy równieŝ pamiętać o odpowiednim ustawieniu segmentu nr 4 w przełączniku DIP-switch stacji zewnętrznej: - w pozycji OFF dla stacji wyposaŝonej w 2 rzędy przycisków wywołania, - w pozycji ON dla stacji wyposaŝonej w 1 rząd przycisków wywołania. Domyślnie (fabrycznie) kaŝda stacja zewnętrzna kompatybilna z systemem EURA-2EASY ma przyciski wywołania zaprogramowane (skojarzone z numerami uŝytkowników) w sposób pokazany na rys.49. Rys.49. Domyślnie zaprogramowane kody przycisków stacji zewnętrznej w systemie EURA-2EASY

40 Istnieje moŝliwość przeprogramowania kodów przycisków wywołania stacji zewnętrznej przy uŝyciu oprogramowania DT CONFIG. Inne przykłady programowania stacji zewnętrznej pokazano na rys.50. Rys.50. Przykłady innego zaprogramowania przycisków wywołań w stacji zewnętrznej ADRES MONITORA PODRZĘDNEGO (Slave Address) W wideodomofonowym systemie 2-Ŝyłowym EURA-2EASY istnieje moŝliwość rozbudowy aŝ do 4 monitorów w obrębie 1 lokalu. KaŜdy z monitorów zainstalowanych w 1 lokalu musi mieć ten sam kod uŝytkownika i kaŝdy monitor zareaguje na wywołanie po wciśnięciu skojarzonego z tym kodem przycisku na kasecie stacji zewnętrznej. Monitory w obrębie tego samego lokalu naleŝy zaprogramować w sposób następujący: Kod uŝytkownika na wszystkich monitorach musi mieć te samą wartość, ustawioną za pomocą przełącznika DIP-switch Tylko jeden z monitorów moŝe być monitorem nadrzędnym, adres monitora podrzędnego dla tego monitora naleŝy ustawić na 0, we wszystkich pozostałych monitorach adres monitora podrzędnego naleŝy ustawić kolejno: 1, 2, 3. Domyślnie kaŝdy monitor zaprogramowany jest fabrycznie jako nadrzędny (Master), z parametrem adres monitora podrzędnego = 0. Po wywołaniu ze stacji zewnętrznej, tylko na ekranie monitora nadrzędnego pojawi się automatycznie obraz (podgląd z kamery), w pozostałych monitorach (podrzędnych) wygenerowany zostanie jedynie sygnał gongu. Domyślnie kaŝdy monitor zaprogramowany jest fabrycznie jako normalny monitor do obsługi wywołań, prowadzenia rozmów i podglądu przez lokatora. Istnieje moŝliwość ustawienia monitora jako konsoli portierskiej Rys.51. Sposób ustawienia parametru adres monitora podrzędnego dla poszczególnych monitorów w obrębie jednego lokalu (dla tego samego uŝytkownika). Programowanie parametru adres monitora podrzędnego odbywa się z poziomu głównego menu ekranowego OSD monitora: Ustawienia >> Ustawienia zaawansowane (rys.52). W tym samym menu moŝliwe jest ustawienie monitora jako konsoli portierskiej. Do zmiany róŝnych parametrów w ustawieniach zaawansowanych wymagane będzie podanie hasła administratora, które fabrycznie ustawione jest jako

41 Rys.52. Ustawienia zaawansowane monitora 7.7. WYSZUKIWANIE MONITORÓW ON-LINE Funkcja wyszukiwania On-line słuŝy do szybkiego przeglądania zainstalowanych monitorów oraz podglądu róŝnych parametrów instalacyjnych. Za jej pomocą moŝna m.in. sprawdzić czy działa wybrany monitor w całym systemie. Istnieją 3 sposoby wyszukiwania monitorów On-line : - ręczne, - za pomocą tabeli kodów ID, - za pomocą oprogramowania DT CONFIG. Gdy funkcja wyszukiwania jest aktywna, stacja zewnętrzna skanuje (przeszukuje) połączenia z monitorami z kodami uŝytkownika od 1 do 32. Jeśli monitor jest podłączony i działa prawidłowo, zaświeci się sygnalizacja LED przy skojarzonym z nim przycisku wywołania, zaś głośnik stacji zewnętrznej wygeneruje 1 krótki dźwięk. Jeśli monitor nie jest podłączony lub jest uszkodzony, nie zaświeci się sygnalizacja LED przy skojarzonym z nim przycisku wywołania, zaś głośnik stacji zewnętrznej wygeneruje 3 krótkie dźwięki. Ręczne wyszukiwanie monitorów: Aby rozpocząć wyszukiwanie ręczne, naleŝy wcisnąć przycisk PB znajdujący się z tyłu stacji zewnętrznej przy zaciskach połączeniowych (patrz rys.9). Stacja rozpocznie przeszukiwanie aktywnych monitorów, sygnalizując prawidłowe podłączenie poszczególnych monitorów podświetleniem LED tabliczki lokatora powiązanego z monitorem oraz pojedynczym dźwiękiem w głośniku. Po czasie ok. 5 sekund stacja zewnętrzna powraca do normalnego trybu czuwania. - Krótkie wciśnięcie: wyszukiwanie monitorów z prawej linii przycisków stacji, - Wciśnięcie i przytrzymanie przez okres 3 sekund: wyszukiwanie monitorów z lewej linii przycisków stacji. Rys.53. Przeszukiwanie ręczne monitorów, prawidłowo zainstalowane monitory zasygnalizowane będą Podświetleniem LED odpowiedniej tabliczki z nazwą lokatora

42 Wyszukiwanie monitorów za pomocą specjalnej karty ID: Istnieje moŝliwość wyszukiwania monitorów on-line za pomocą specjalnej karty magnetycznej ID o numerze , która przeznaczona jest wyłącznie do tej właśnie funkcji. Aby rozpocząć wyszukiwanie aktywnych monitorów za pomocą karty naleŝy: - w ciągu 3 sekund przyłoŝyć raz kartę do czytnika, stacja zewnętrzna rozpocznie przeszukiwanie monitorów powiązanych z prawą kolumną przycisków wywołania, - w ciągu 3 sekund przyłoŝyć dwa razy kartę do czytnika, stacja zewnętrzna rozpocznie przeszukiwanie monitorów powiązanych z lewą kolumną przycisków wywołania. Rys.54. Specjalna karta ID słuŝąca do automatycznego wyszukiwania on-line zainstalowanych w systemie monitorów Wyszukiwanie monitorów za pomocą oprogramowania DT-CONFIG : Istnieje moŝliwość wyszukiwania monitorów on-line za pomocą komputera PC oraz oprogramowania DT- CONFIG, które opisano w rozdziale 8 niniejszej instrukcji. Dzięki wykorzystaniu tego oprogramowania moŝliwe są równieŝ inne funkcje kontrolne i diagnostyczne systemu. 8. OPROGRAMOWANIE DT-CONFIG 8.1. CO TO JEST DT-CONFIG? Oprogramowanie DT-CONFIG jest narzędziem, które pozwala instalatorowi na efektywną konfigurację oraz diagnostykę systemu dwuŝyłowego EURA-2EASY za pomocą komputera PC. Program umoŝliwia między innymi: -szybkie programowanie stacji zewnętrznych, -przeglądanie konfiguracji podłączonych urządzeń, -modyfikację niektórych parametrów systemu, -mapowanie przycisków wywołań na kasecie stacji zewnętrznej, -wyszukiwanie zainstalowanych monitorów on-line, -edycję listy nazw lokatorów. Szczegółowa specyfikacja oprogramowania DT-CONFIG znajduje się na dysku instalacyjnym. Rys.55. Konfiguracja i diagnostyka systemu z a pomocą oprogramowania DT-CONFIG 8.2. INTERFEJS HARDWARE Wzajemna komunikacja pomiędzy komputerem PC a systemem EURA-2EASY odbywa się z wykorzystaniem portu szeregowego RS-485, znajdującego się z tyłu stacji zewnętrznej. Dodatkowo pomiędzy stacją zewnętrzną a komputerem PC podłączyć naleŝy przetwornik USB patrz rys

43 Rys.56. Podłączenie komputera do stacji zewnętrznej systemu INTERFEJS GRAFICZNY Po wejściu do funkcji Information (rys.57), na ekranie pokazują się: model, wersja software i hardware, numer seryjny, numer karty dostępu. W części Installer Information Tags uŝytkownik ma moŝliwość wpisania nazwy projektu i nazwy budynku dotyczącej danej stacji zewnętrznej. Rys.57. Zakładka informacyjna w DT-CONFIG

44 Rys.58. Funkcja dotycząca parametrów Funkcja Parameters (rys.58) słuŝy do ustawiania róŝnych parametrów systemu: maksymalnego czasu monitoringu (podglądu z monitora), czasu przełączania kamer automatycznego czasu podglądu z poszczególnych kamer w systemie, czasu oczekiwania na podjęcie jeśli monitor w ciągu tego czasu nie odpowie na wywołanie, stacja zewnętrzna kończy wywołanie czasu rozmowy maksymalnego czasu przeznaczonego na rozmowę między lokatorem a osobą odwiedzającą, czasu zwalniania rygla włączanie/wyłączanie moŝliwości rozmowy monitora ze stacją zewnętrzną w trybie podglądu (bez wywołania), włączanie/wyłączanie moŝliwości zwalniania rygla elektromagnetycznego w trybie podglądu (bez wywołania), wybór typu rygla elektromagnetycznego, który ma współpracować z systemem. Funkcja NameList (rys.59) słuŝy do wpisywania listy nazw lokatorów, a następnie wysyłania tej listy do pamięci monitorów za pośrednictwem stacji zewnętrznej. Rys.59. Wprowadzanie listy lokatorów za pomocą DT-CONFIG

45 Funkcja Access Control (rys.60) przydatna jest w przypadku, gdy zainstalowana jest stacja zewnętrzna w wersji z obsługą kart magnetycznych. Funkcja zawiera 2 zakładki: - Device Operation, która słuŝy do dodawania lub usuwania kart ID uŝytkowników oraz karty administratora systemu, wszystkie dane rejestracyjne kart mogą zostać zachowane na dysku komputera (backup) oraz w łatwy sposób odzyskane w przypadku ewentualnych przyszłych problemów, - File Operation, która pozwala instalatorowi dodawać karty ID za pomocą oprogramowania bez konieczności uŝywania do tego celu stacji zewnętrznej, wprowadzając numery kart i powiązane z nimi kody uŝytkowników. Rys.60. Funkcja Access Control do programowania magnetycznych kart dostępu ID. Rys.61. Funkcja Debug słuŝąca do diagnozowania systemu

46 Funkcja Debug (rys.61) słuŝy do diagnozowania ewentualnych problemów w systemie. Dostępne są następujące zakładki: User Code Range, która słuŝy do zmiany adresu początkowego i końcowego kodów uŝytkownika, Online Check, która uruchamia przeszukiwanie zainstalowanych monitorów on-line, rezultat zostanie wyświetlony w postaci listy zainstalowanych monitorów oraz ich statusu, Diagnose, która uruchamia diagnozowanie ewentualnych problemów technicznych, rezultat zostanie równieŝ wyświetlony w postaci listy; funkcja sprawdza napięcie zasilania kaŝdego z monitorów zarówno w trybie pracy jak i trybie czuwania, obecność sygnału wideo oraz poprawność przesyłania danych sterujących, Print, która umoŝliwia wydruk na drukarce rezultatów diagnozy systemu, Export, która zapisuje w pliku rezultaty diagnozy mogące okazać się przydatne do wykorzystania w przyszłości. Funkcja Trace (rys.62) wyświetla wszystkie dane sterujące przesyłane 2-Ŝyłową szyną systemu EURA- 2EASY. Jest to bardzo specjalistyczne narzędzie słuŝące do badania stabilności systemu i pozwalające na bardziej dokładne badanie prawidłowości działania poszczególnych modułów wideodomofonu. MoŜe okazać się przydatne w celu przesłania przez instalatora plików wygenerowanych podczas diagnozy do centralnego serwisu importera. Rys.62. Funkcja Trace wyświetlająca sygnały przesyłane 2-Ŝyłową szyną systemu
