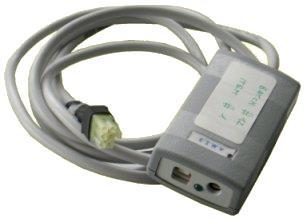

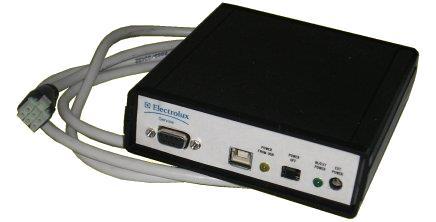

1 Sidekick PC - Przewodnik łączówek interfejsu AMI Uzycie własciwyck kabli do podłączenia elektroniki Version 3 USB ref /3 Modul, Interface AMI v3.0 ref /2 EDGE RAST-5 ref /6 JST NVR04 ref /0 ref /8 ref /4 Service Kit ref /4 JST XA ref /2 Łącznik ref /0 MACS ref /6 ESSE-N, BRE /31

2 Sidekick PC - Przewodnik łączówek interfejsu AMI Uzycie własciwyck kabli do podłączenia elektroniki Version 1 Version 2 EDGE RAST-5 ref /6 JST NVR04 ref /0 ref /8 ref /8 ref /4 JST XA ref /2 MACS ref /6 ESSE-N, BRE /31

3 Usunięcie nosków kodujących z wtyczek W wielu przypadkach w obudowie jest za mało miejsca do podłączenia kabla. Dlatego zaleca się usunąć występy kodujące na wtyczkach i zatrzaski, jak na zdjęciach ponizej ESSE-N, BRE /31

4 ESD = Electro Static Discharge UWAGA! W obecnym czasie serwis otrzymuje coraz wiecej elektronik bez obudowy. Bardzo ważne jest by obchodzić się z nimi ostrożnie, przestrzegając zasad ESD (Electronic Static Discharge) - wyładowania elektrostatyczne. Patrz biuletyn ESD PREVENTION PL! Aby zapobiec wyładowaniom statycznym najważniejsze jest używanie maty antystatycznej. Osoba pracująca przy macie antystatycznej musi być uziemiona! Kod zestawu antystatycznego /4! ESSE-N, BRE /31

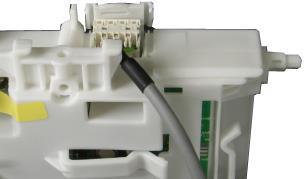

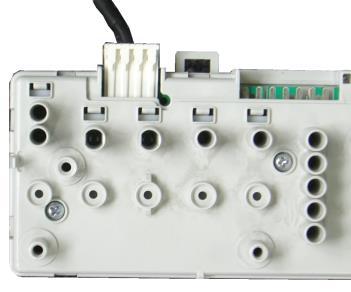

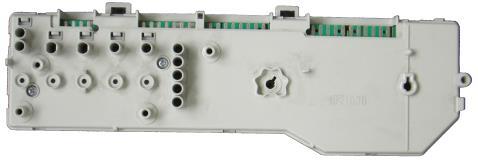

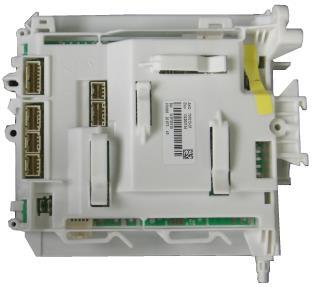

5 Podłączenia elektronik pralek EWM1000 EDGE RAST-5 EWM1000+ EWM2000 EVO / NEW EWM3000 NEW EDGE RAST-5 ESSE-N, BRE /31

6 Podłączenia elektronik pralek ENV06 EWM1100 ENV06 EWM2100 ENV06 EWM2500 ENV06 EWM3500 JST NVR04 ESSE-N, BRE /31

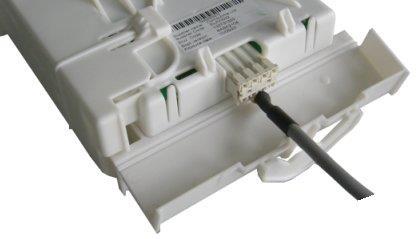

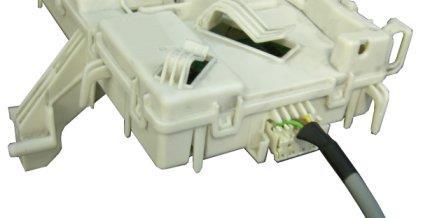

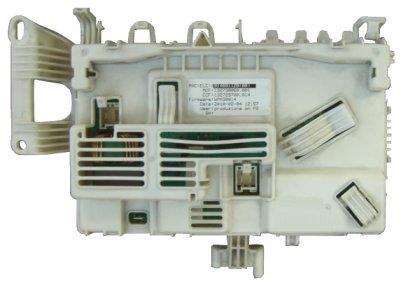

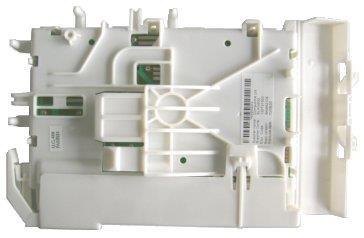

7 Podłączenia elektronik pralek EWM09 Porcia EDGE RAST-5 EWM09 Rayong EDGE RAST-5 ESSE-N, BRE /31

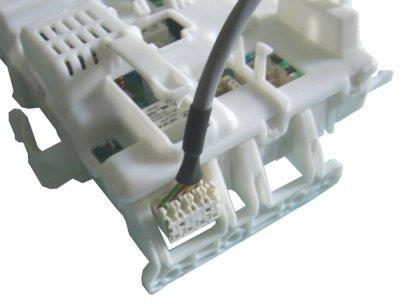

8 Podłączenia elektronik pralek Project: New Collection, Inspiration EWM10 Łądowane od przodu EDGE RAST-5 Project: New Collection, Inspiration EWM10 Łądowane od góry EDGE RAST-5 ESSE-N, BRE /31

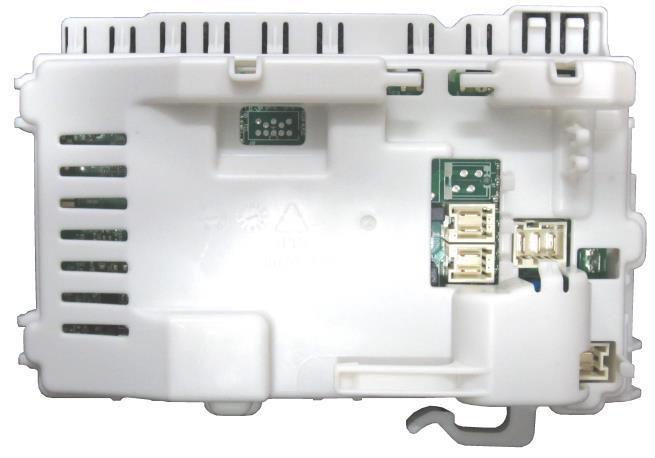

9 Podłączenia elektronik pralek EWX11 Łądowane od przodu EDGE RAST-5 EWX11 Łądowane od góry EDGE RAST-5 ESSE-N, BRE /31

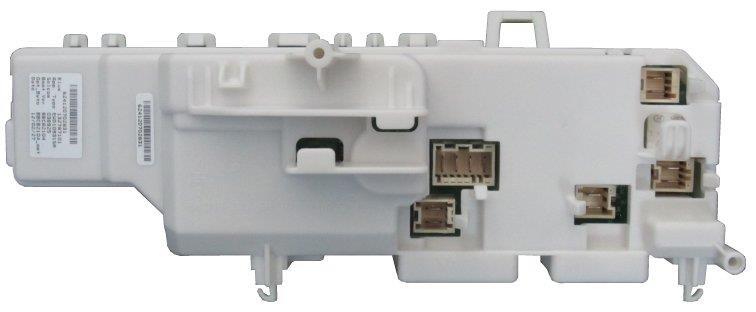

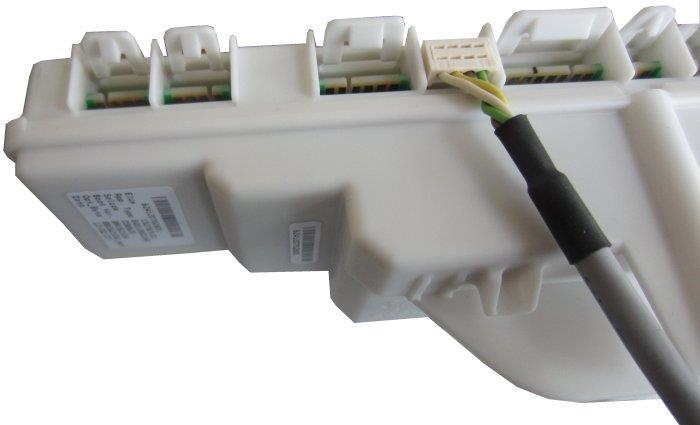

10 Podłączanie do modułu pralko-suszarki EWM10 ESSE-N, BRE /31

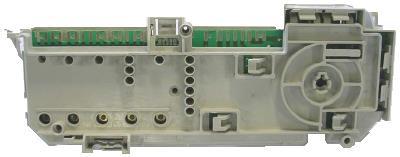

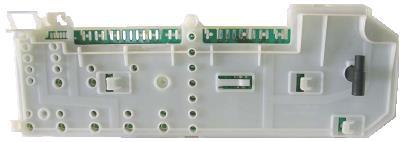

11 Podłączenia elektronik suszarek EDR1000 EDGE RAST-5 EDR2000 EDR2000 EVO EDGE RAST-5 ESSE-N, BRE /31

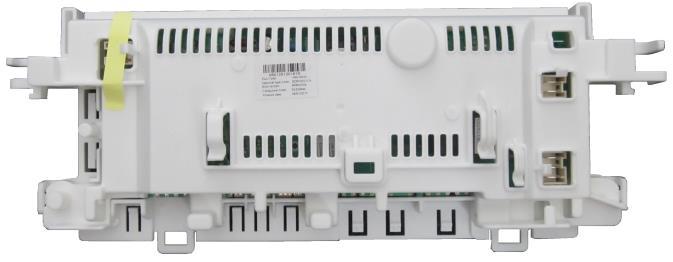

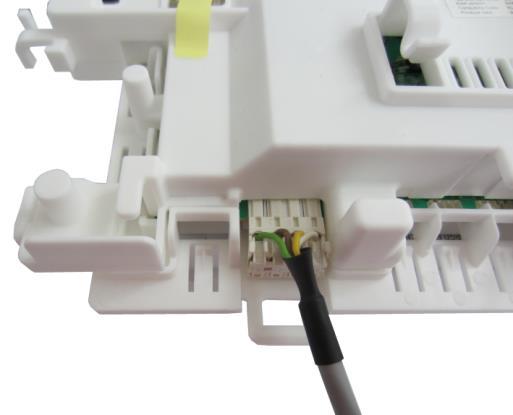

12 Podłączenia elektronik suszarek ENV06 EDR2000 JST NVR04 ESSE-N, BRE /31

13 Podłączenia elektronik suszarek Project: Sahara EDR10 EDGE RAST-5 ESSE-N, BRE /31

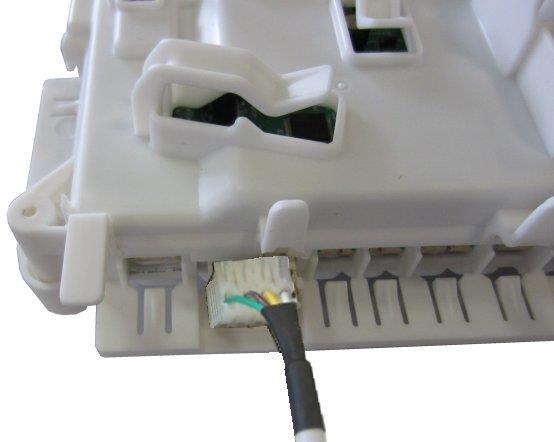

14 Podłączenia elektronik suszarek Project: Sahara EDR12 EDGE RAST-5 ESSE-N, BRE /31

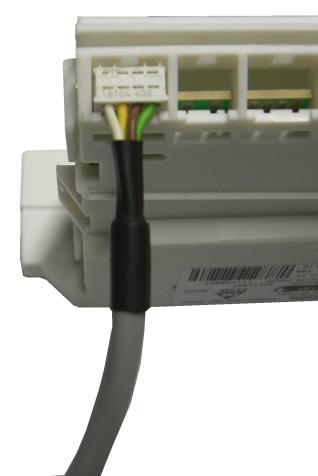

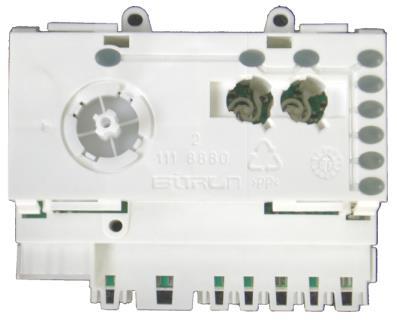

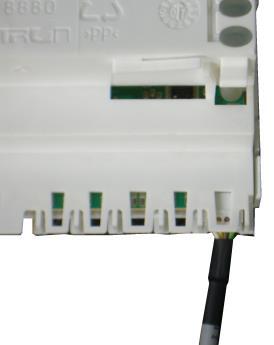

15 Podłączenia elektronik zmywarek DIVA1 EDW5xx DIVA1 EDW500 DIVA1 EDW503 ESSE-N, BRE /31

16 Podłączenia elektronik zmywarek DIVA1 EDW1003 DIVA1 EDW1xxx DIVA1 EDW1100 DIVA1 EDW1110 ESSE-N, BRE /31

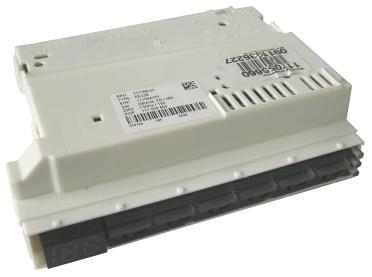

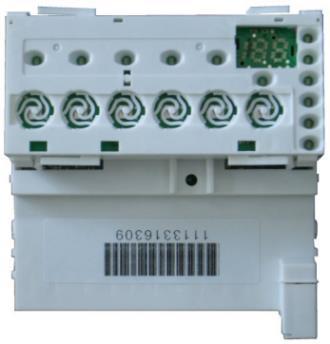

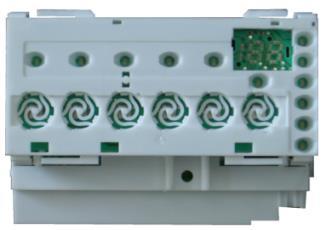

17 Podłączenia elektronik zmywarek DIVA1 EDW1500 DIVA1 EDW1503 ESSE-N, BRE /31

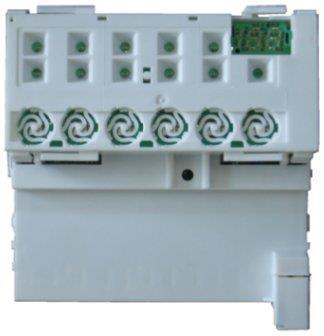

18 Podłączenia elektronik zmywarek DIVA1 EDW1510 ESSE-N, BRE /31

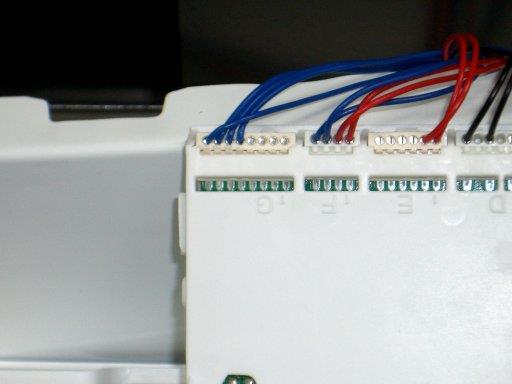

19 Podłączenia elektronik zmywarek Uwaga! zamontowana w zmywarce Łącznik + NTC, czujnik zabrudzenia DAAS EDW1xxx EDW1003 EDW1100 EDW1500 EDW1503 EDW1510 EDW750 Wyjąć z modułu wtyczkę z 4 lub 8 przewodami i w to miejsce podłączyć 8pinową wtyczkę łącznika. 8 pinową wtyczkę podłączyć do gniazda łącznika. Wpiąć kabel EDGE RAST 2,5 czarny w gniazdo łącznika. ESSE-N, BRE /31

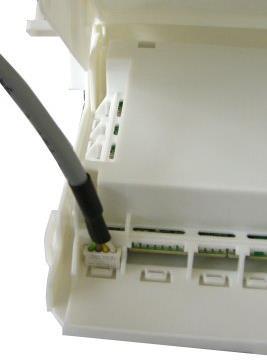

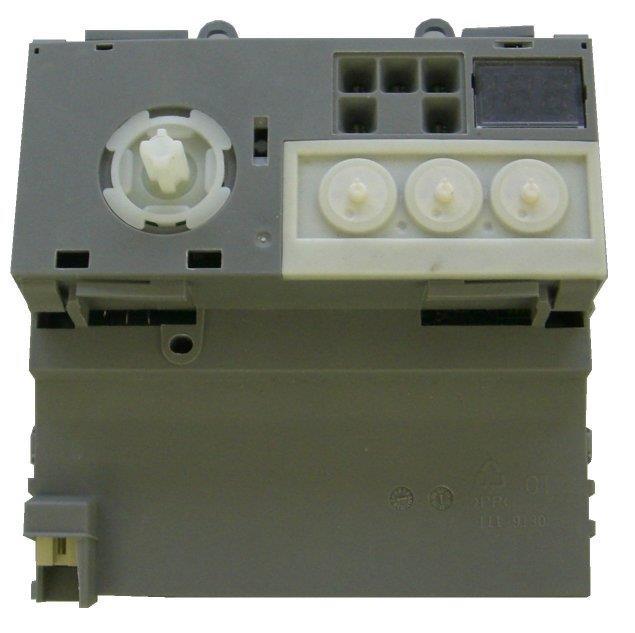

20 Podłączenia elektronik zmywarek DIVA1 EDW2xxx DIVA1 EDW2000 DIVA2 EDW750 Łącznik + ESSE-N, BRE /31

21 Podłączenia elektronik zmywarek DIVA2 EDW1750 DIVA2 EDW1xxx-2G ESSE-N, BRE /31

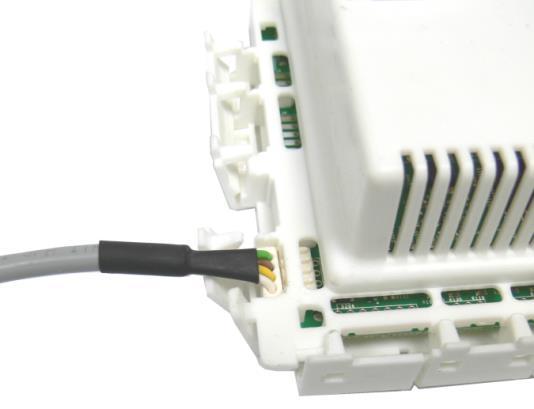

22 Podłączenia elektronik zmywarek DIVA2 EDW3000 Dorotea PB100 ESSE-N, BRE /31

23 Podłączenia elektronik zmywarek Dorotea PB200 ESSE-N, BRE /31

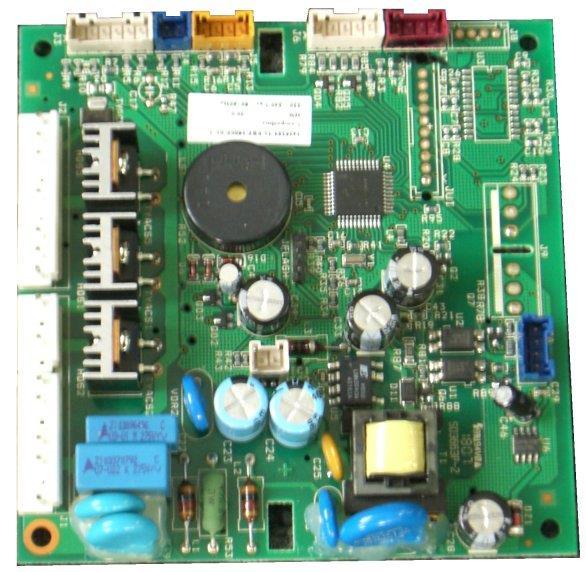

24 Podłączenia elektronik chłodnictwa ERF2001 ERF Generation JST XA ESSE-N, BRE /31

25 Podłączenia elektronik chłodnictwa ERF2501 JST XA ERF2002 JST XA? ESSE-N, BRE /31

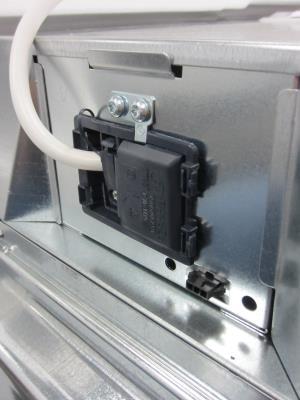

26 Podłączenie do piekarników i elektronik piekarników Kuchnie, piekarniki Project: Apollo, Sputnik, Ariane MACS ESSE-N, BRE /31

27 Podłączenie do piekarników i elektronik piekarników Moduł użytkownika Vision Cooking Update (VCU) MACS Na przykład: Konfiguracja możliwa, nowe oprogramowanie ( z RAM-Loaderem ) Nieskonfigurowaa, czysta płyta Skonfigurowana Konfiguracja niemożliwa, stare oprogramowanie ( bez RAM-Loadera ) ESSE-N, BRE /31

28 Podłączenie do piekarników i elektronik piekarników Moduł użytkownika Omega MACS Na przykład: Konfiguracja możliwa, nowe oprogramowanie ( z RAM-Loaderem ) Nieskonfigurowaa, czysta płyta Skonfigurowana Konfiguracja niemożliwa, stare oprogramowanie ( bez RAM-Loadera ) ESSE-N, BRE /31

29 Podłączenie do piekarników i elektronik piekarników Moduł użytkownika Hexagon MACS Na przykład: Konfiguracja możliwa, nowe oprogramowanie ( z RAM-Loaderem ) Nieskonfigurowaa, czysta płyta Skonfigurowana Podłączenie Konfiguracja niemożliwa, stare oprogramowanie ( bez RAM-Loadera ) Podłączenie ESSE-N, BRE /31

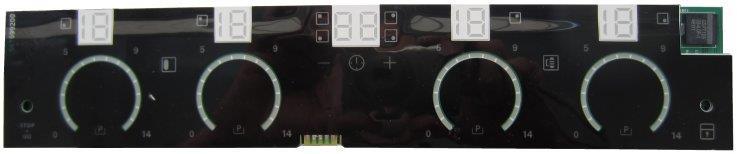

30 Podłączanie do modułu płyty do gotowania Moduł użytkownika Raven MACS Moduł użytkownika Kite C MACS ESSE-N, BRE /31

31 Podłączanie do modułu płyty do gotowania Moduł użytkownika Kingfisher MACS Moduł użytkownika FalconQC MACS ESSE-N, BRE /31
