1 Farmy wiatrowe w bilansie KSE Jacek Smaczniewski Wydział Planowania Gliwice Energia w dobrych rękach

2 Plan prezentacji 1. Farmy wiatrowe na świecie 2. FW w Polsce, stan dzisiejszy i perspektywy do 2020 roku 3. Bilans mocy KSE na lata (Czy problem niedoboru mocy znika czy nieco się łagodzi i przesuwa w czasie. Najważniejszy element bezpiecznego bilansu mocy to inwestycje w nowe moce wytwórcze. Kto wygra wyścig o inwestorów FW czy KJW. Pierwsza elektrownia atomowa MW w 2020 r. a do 2030 r MW?) 4. Warunki przyłączenia i podpisane umowy przyłączeniowe na nowe moce wytwórcze FW i KJW stan na 31 sierpnia 2012 roku 5. Wizualizacja FW w systemie SCADA ODM Katowice 6. Ciekawostki 2 Energia w dobrych rękach

3 The World Wind Energy Association 2012 Half-year Report 3 Energia w dobrych rękach

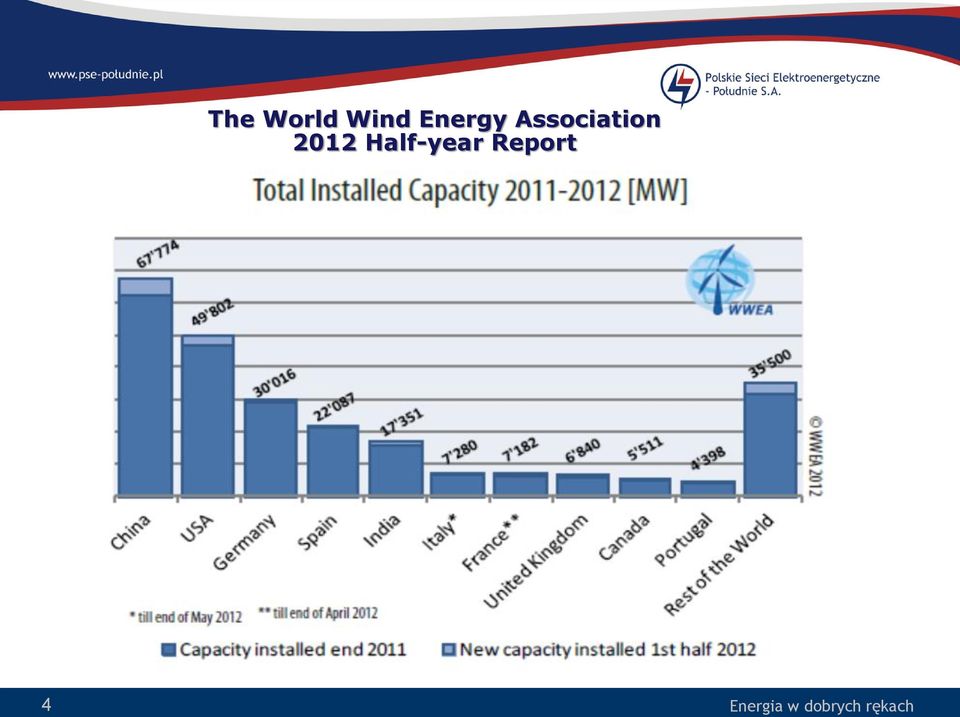

4 The World Wind Energy Association 2012 Half-year Report 4 Energia w dobrych rękach

5 The World Wind Energy Association 2012 Half-year Report 5 Energia w dobrych rękach

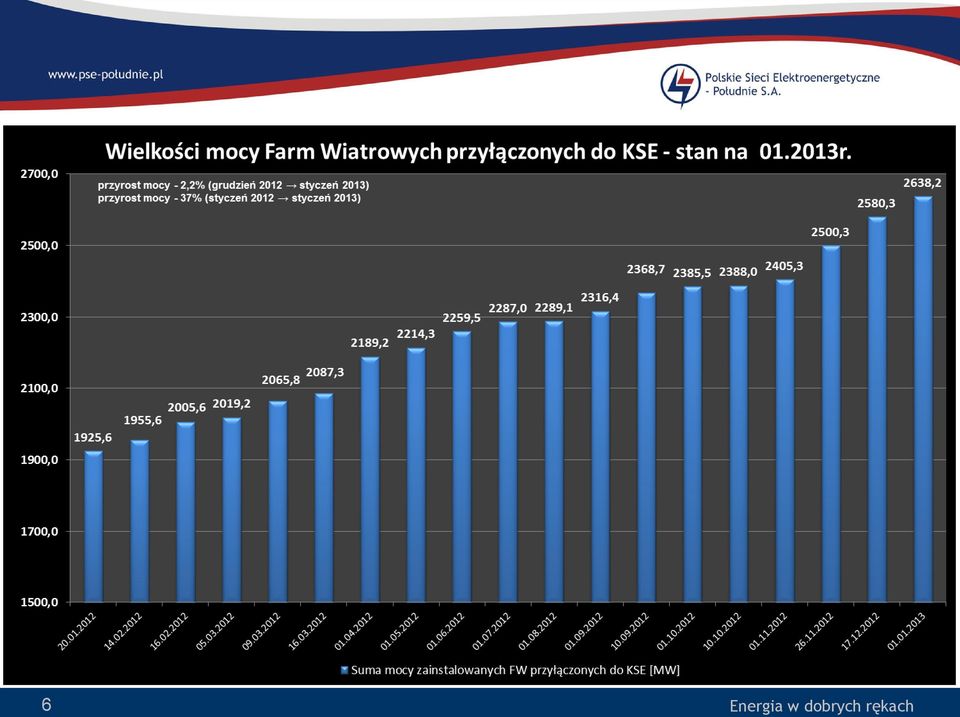

6 6 Energia w dobrych rękach

7 295 MW sieć OSP = 175 MW Bydgoszcz (FW Darłowo 70 x 2,5 MW docelowo 100 x 2,5 = 250 MW) MW Poznao (FW Margonin 60 x 2 MW) 7 Energia w dobrych rękach

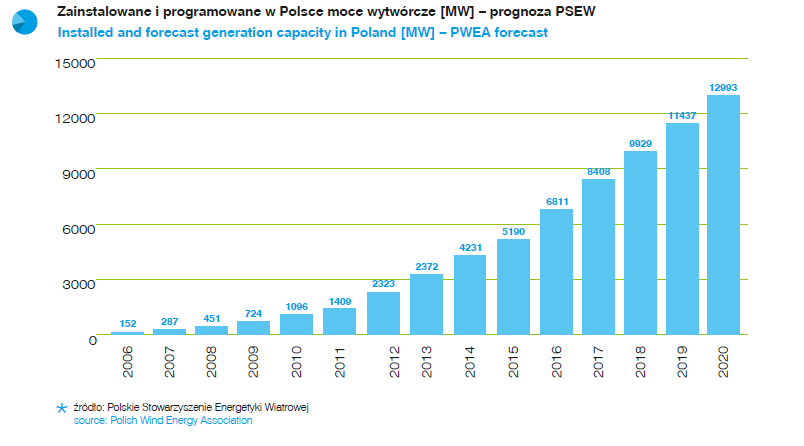

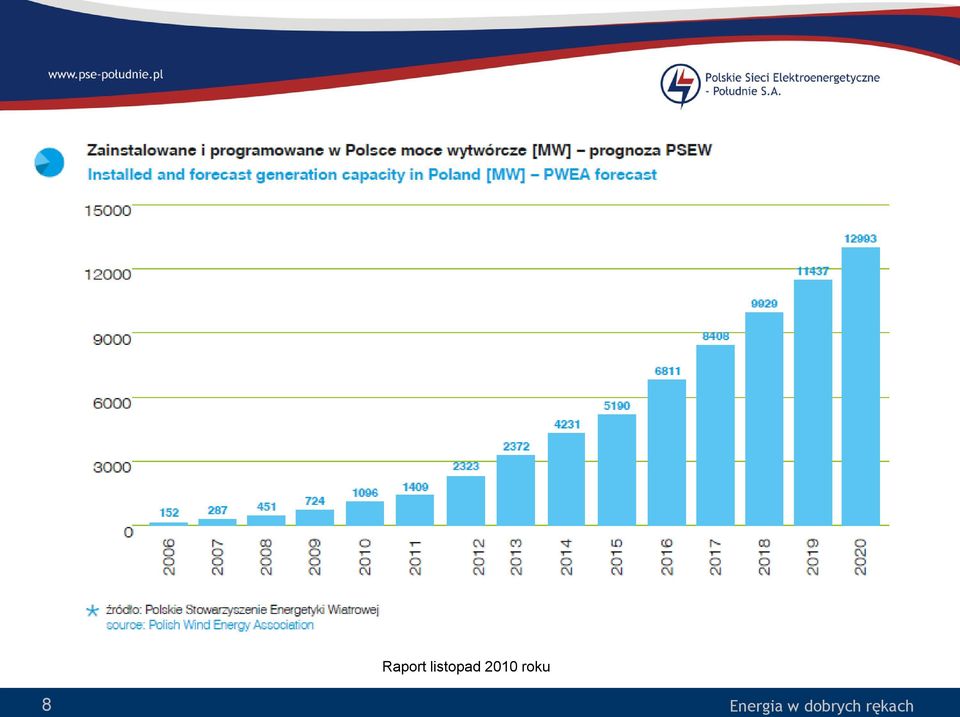

8 Raport listopad 2010 roku roku 8 Energia w dobrych rękach

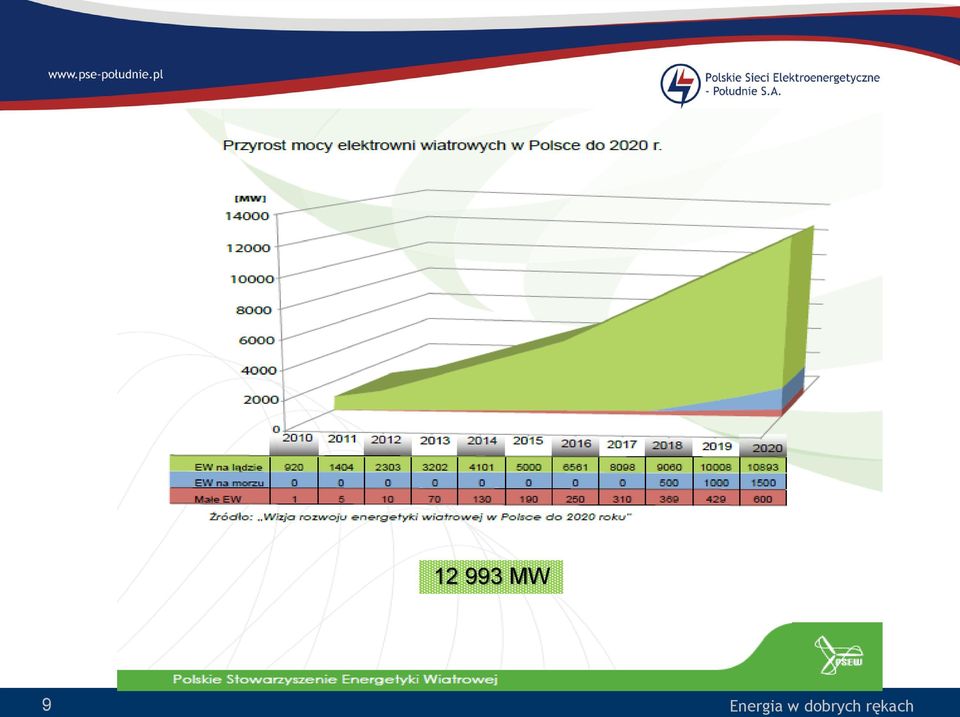

9 MW 9 Energia w dobrych rękach

10 8971,6MW 65900,0MW Maj 2011 rok 10 Energia w dobrych rękach

11 11 Energia w dobrych rękach

12 6 000 Nadwyżka mocy w 2013 roku I II III IV V VI -34 VII VIII IX X XI XII Nadwyżka mocy dostępna dla OSP Wymagana przez OSP nadwyżka mocy Różnica pomiędzy dostępna i wymaganą przez OSP nadwyżką mocy 12 Energia w dobrych rękach

13 13 Energia w dobrych rękach

14 6 000 Nadwyżka mocy w roku I II III IV V VI VII VIII IX X XI XII Nadwyżka mocy dostępna dla OSP Wymagana przez OSP nadwyżka mocy Różnica pomiędzy dostępna i wymaganą przez OSP nadwyżką mocy 14 Energia w dobrych rękach

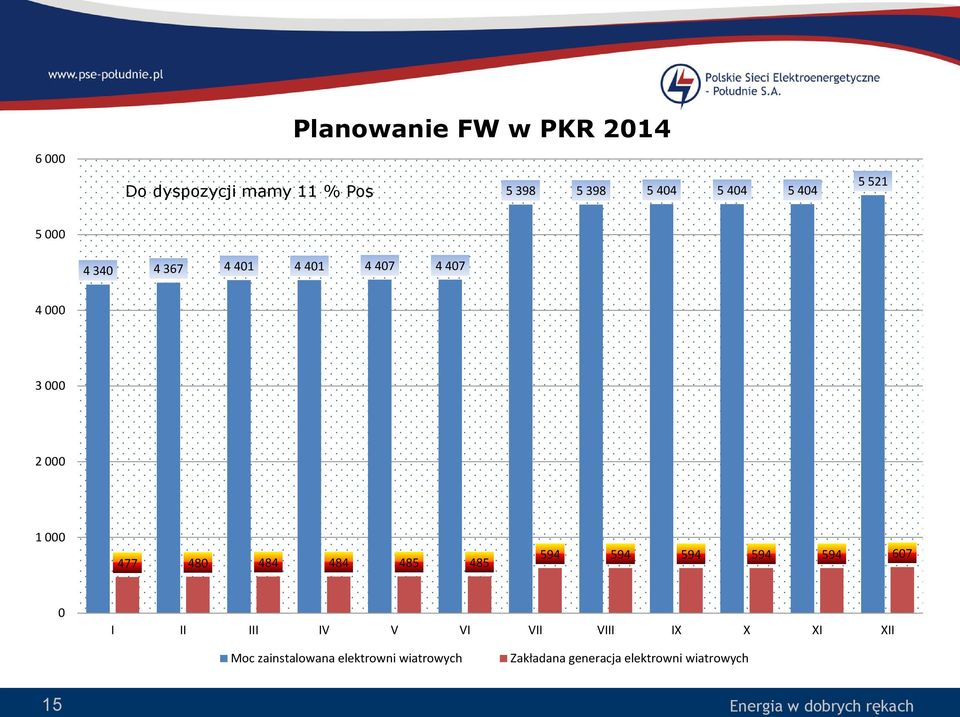

15 6 000 Do dyspozycji mamy 11 % Pos Planowanie FW w PKR I II III IV V VI VII VIII IX X XI XII Moc zainstalowana elektrowni wiatrowych Zakładana generacja elektrowni wiatrowych 15 Energia w dobrych rękach

16 Planowanie KJW - JWCD w PKR 2014 Do dyspozycji mamy % Pos I II III IV V VI VII VIII IX X XI XII Moc osiągalna JWCD Moc dyspozycyjna JWCD dostępna dla OSP 16 Energia w dobrych rękach

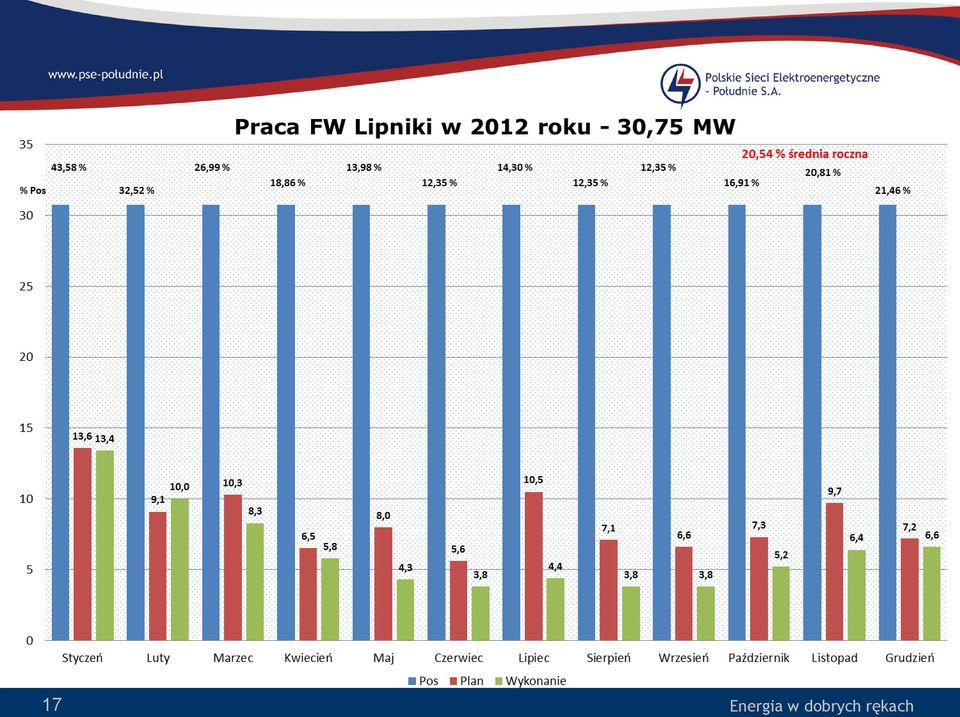

17 17 Energia w dobrych rękach

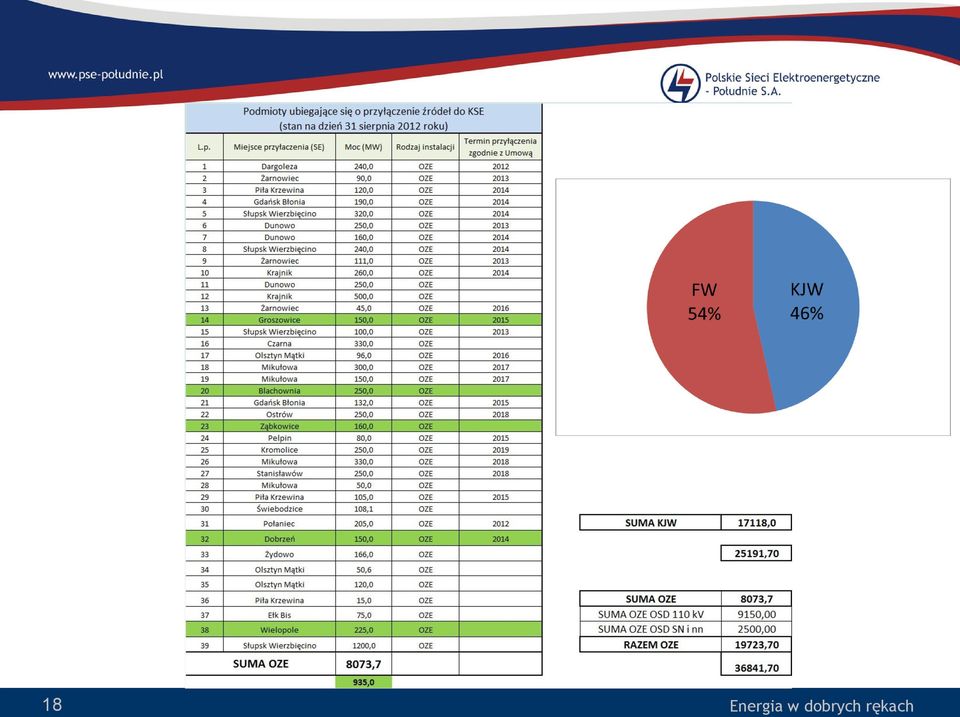

18 18 Energia w dobrych rękach

19 Farmy wiatrowe planowane do przyłączenia na napięciu 110kV do 2015 r. - PSE Południe S.A. Lp. Nazwa farmy wiatrowej Planowana moc farmy wiatrowej (MW) Napięcie Miejsce przyłączenia (kv) Stacja Nazwa OSD/ OSP Planowana data przyłączenia 1 FW Bąków II 150, SE Dobrzeń TAURON Dystrybucja S.A. oddział Opole 2 FW Wielowieś 49, SE Wielowieś 3 FW Gamów 40, SE Kuźnia Raciborska 4 FW FEN 42, SE Studzienna 5 FW Krzanowice 80, SE Rydułtowy 6 FW Lipnica Wielka 40, SE Jabłonka TAURON Dystrybucja S.A. oddział Gliwice TAURON Dystrybucja S.A. oddział Gliwice TAURON Dystrybucja S.A. oddział Gliwice TAURON Dystrybucja S.A. oddział Gliwice TAURON Dystrybucja S.A. oddział Kraków FW Zopowy 30, SE Głubczyce TAURON Dystrybucja S.A. oddział Opole FW Bąków I 50, SE Grodków TAURON Dystrybucja S.A. oddział Opole FW Jankowice 105, SE Hermanowice TAURON Dystrybucja S.A. oddział Opole FW Rudniki 60, SE Janinów 11 FW Kruszyna 15, SE Kłomnice 12 FW Lubliniec 21, SE Lubliniec TAURON Dystrybucja S.A. oddział Częstochowa TAURON Dystrybucja S.A. oddział Częstochowa TAURON Dystrybucja S.A. oddział Częstochowa RAZEM 682,20 19 Energia w dobrych rękach

20 Odmowy wydania warunków przyłączenia źródło URE Wyszczególnienie Liczba Moc przyłączeniowa [MW] Oddział Centralny w Warszawie Oddział Terenowy w Szczecinie ,3 Oddział Terenowy w Gdańsku ,4 Oddział Terenowy w Poznaniu Oddział Terenowy w Lublinie ,3 Oddział Terenowy w Łodzi ,9 Oddział Terenowy we Wrocławiu ,9 Oddział Terenowy w Katowicach Oddział Terenowy w Krakowie 2 0,2 Razem Energia w dobrych rękach

21 Najwyższe w historii zapotrzebowanie na moc r MW Planując 2 % przyrost roczny to w 2020r. można szacować maksymalne zapotrzebowanie na poziomie MW, a moc osiągalną elektrowni krajowych na MW 21 Energia w dobrych rękach

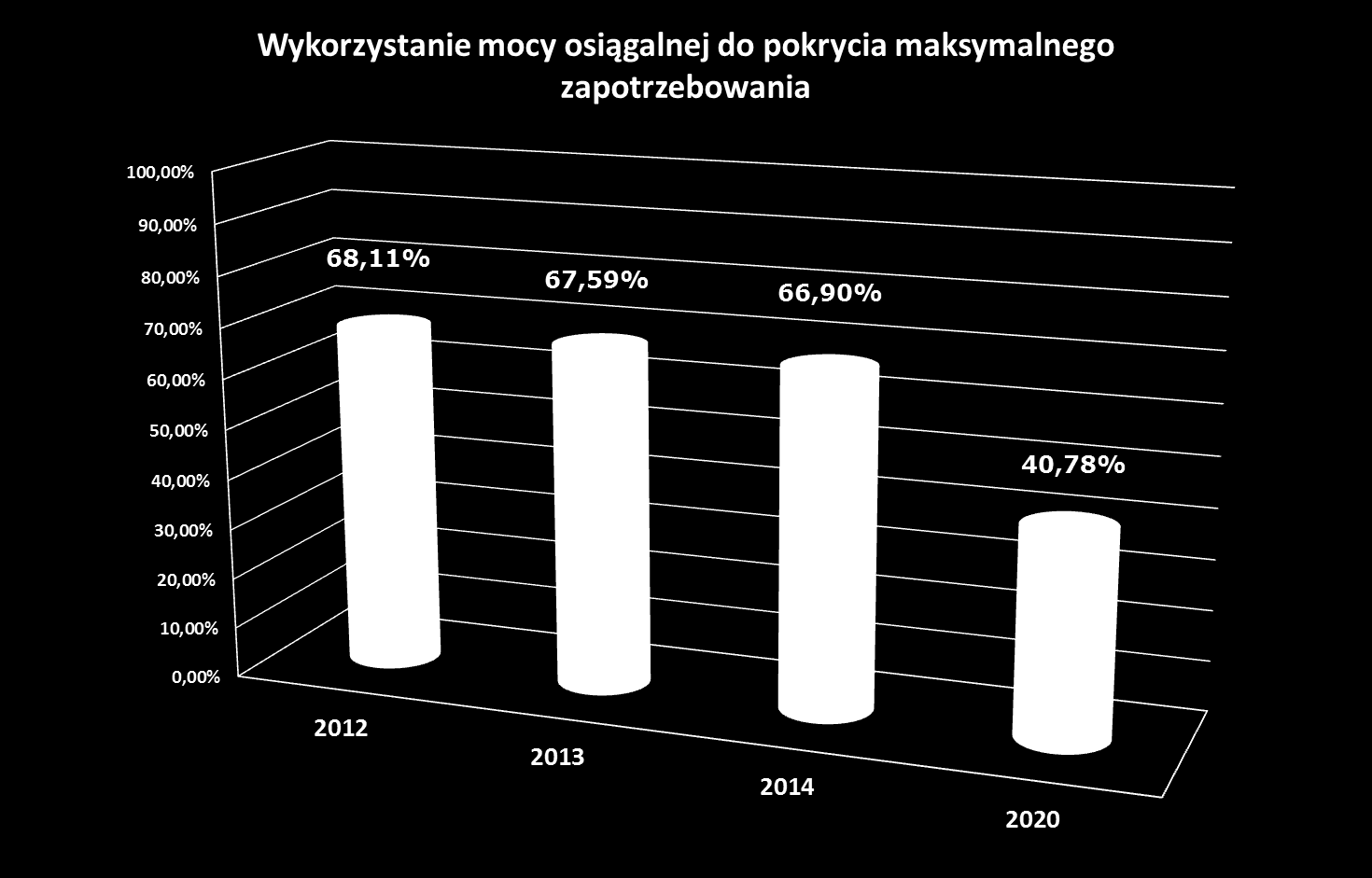

22 55,39% 22 Energia w dobrych rękach

23 Parametry pracy FW 23 Energia w dobrych rękach

24 Generacja Farm Wiatrowych 24 Energia w dobrych rękach

25 Wartości bieżące generacji 25 Energia w dobrych rękach

26 Ciekawostki Producenci elektrowni wiatrowych prześcigają się w budowie coraz większych konstrukcji - zwłaszcza w obliczu rozwoju morskiej energetyki wiatrowej, której potencjał stwarza zapotrzebowanie na gigantyczne turbiny, których budowa jeszcze kilka lat temu wydała się nierealna. 5 największych, zbudowanych do tej pory elektrowni wiatrowych. 1. Enercon E126 - moc 7,5 MW. W przeciwieństwie do innych powstających obecnie gigantycznych elektrowni wiatrowych, Enercon o mocy 7,5 MW przeznaczony jest do pracy na lądzie. Wysokość wieży to 135 metrów, a średnica, jaką tworzą pracujące łopaty, to 127 metrów. Obecnie na świecie działa ponad 30 tego typu elektrowni. 2. Repower 6M - turbina o mocy nominalnej 6,15 MW przeznaczona jest do pracy na morzu - pierwsze egzemplarze są już montowane na Morzu Północnym. 3. Siemens SWT jak na razie zbudowano jeden prototyp tej morskiej turbiny, który działa na lądzie. Dynamiczny rozwój energetyki wiatrowej na Morzu Północnym i Bałtyckim sprawia jednak, że Siemens posiada już kontrakty na dostarczenie dziesiątek tego typu turbin - w tym w ramach kontraktu dla Dong Energy wartego 2,9 mld euro. 6-megawatowa turbina Siemensa 174 posiada 000 najdłuższe łopaty, jakie dotąd zamontowano w elektrowniach wiatrowych. Ich długość to 75 metrów. 4. Sinovel SL pierwsza tak duża turbina wiatrowa o mocy 6 MW zbudowana przez chińską firmę, przeznaczona do pracy na morzu. Jej prototyp przeszedł pomyślnie testy przy prędkości wiatru sięgającej prawie 63 m/s. 5. Alstom Heliade - kolejna turbina o mocy 6 MW przeznaczona do pracy na morzu. Jej prototyp jest testowany we Francji. Długość łopat sięga 73 metrów, a ich producentem jest duński LM Wind Power, który posiada jedną ze swoich fabryk w Goleniowie pod Szczecinem. Heliade to odpowiedź francuskiego koncernu na plany rządu w Paryżu zakładające budowę 3 GW morskich elektrowni wiatrowych. na plany rządu w Paryżu zakładające budowę 3 GW morskich elektrowni wiatrowych. 26 Energia w dobrych rękach

27 Ciekawostki Największa farma wiatrowa na świecie rozpoczęła produkcję energii źródło: Rynek Infrastruktury Największa morska farma wiatrowa na świecie London Array rozpoczęła produkcję energii. Docelowo farma ma mieć moc 870 MW. Wiatraki stanęły na wybrzeżu w hrabstwach Kent i Essex w Wielkiej Brytanii. Obecnie zainstalowanych jest 151 turbin o łącznej mocy 630 MW źródło: Rynek Infrastruktury Spółka PGE Energia Odnawialna otrzymała od PSE Operator S.A. warunki przyłączenia farmy wiatrowej na morzu o mocy 1045,5 MW. Kolejnym etapem inwestycji będzie uzyskanie pozwolenia na budowę. PSE Operator określił warunki przyłączenia morskiej farmy wiatrowej 174 Baltica o mocy 1045,5 MW. Jej inwestorem jest spółka Elektrownia Wiatrowa Baltica-3, spółka zależna PGE Energia Odnawialna. Morska farma wiatrowa Baltica-3 ma być realizowana etapowo, a przyłączenie do sieci przesyłowej pierwszych turbin wiatrowych planowane jest na rok Miejscem przyłączenia farmy będzie rozdzielnia 400 kv w stacji elektroenergetycznej Żarnowiec. W celu przyłączenia i wyprowadzenia mocy z tej farmy wiatrowej konieczna jest realizacja szeregu inwestycji sieciowych na północy kraju, które PSE Operator zaplanował i ma realizować zgodnie z planem rozwoju w zakresie zaspokojenia obecnego i przyszłego zapotrzebowania na energię elektryczną. 27 Energia w dobrych rękach

28 Ciekawostki Największa farma wiatrowa na świecie rozpoczęła produkcję energii źródło: Rynek Infrastruktury CEZ posiada największą lądową farmę wiatrową w Europie. Elektrownia o mocy zainstalowanej 540 MW, znajdująca się na rumuńskim wybrzeżu, to największa tego typu elektrownia w Europie. Farma znajduje się w regionie Dobrudża na wybrzeżu Morza Czarnego. Zajmuje powierzchnię 12 na 6 km. Na farmie zainstalowano 216 turbin każda o mocy 2,5 MW źródło: Siemens Energy W dniu 6 października w duńskim Østerild rozpoczęła działalność morska elektrownia wiatrowa wyposażona w największy na świecie wirnik o średnicy łopat 154 m i mocy 6 MW, który został dostarczony przez Siemens Energy. Każde z trzech śmigieł turbiny ma długość 75 metrów a powierzchnia ich płatów sięga metrów kwadratowych i jest porównywalna z powierzchnią dwóch boisk piłkarskich. Dotychczas stosowane turbiny o mocy 3,6 MW miały rozpiętość 58 m. Firma Dong Energy zamówiła już w sumie 300 takich bezprzekładniowych turbin wiatrowych o mocy sześciu megawatów i średnicy łopat wirnika 154 metrów. Urządzenia będą dostarczane przez Siemensa w latach i montowane u wybrzeży Wielkiej Brytanii. Transport łopat o długości 75 metrów i olbrzymiej gondoli to niezwykłe przedsięwzięcie logistyczne. 28 Energia w dobrych rękach

29 Energia w dobrych rękach

30 Energia w dobrych rękach

31 Energia w dobrych rękach

32 Energia w dobrych rękach

33 Energia w dobrych rękach

34 Energia w dobrych rękach

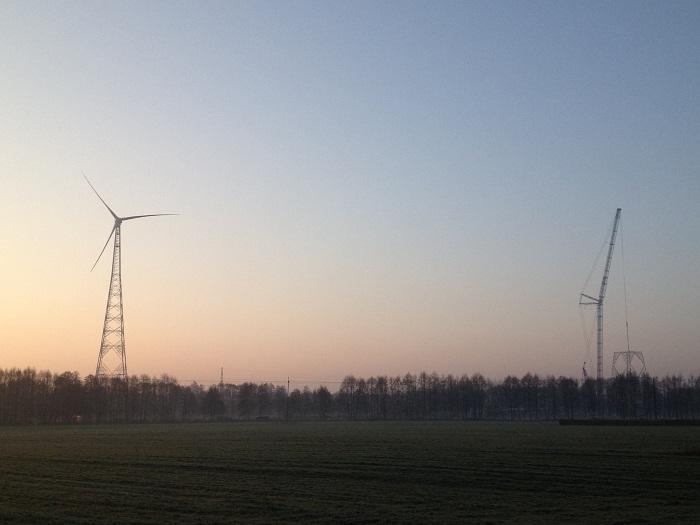

35 W miejscowości Paproć koło Nowego Tomyśla zainstalowano pierwszą z dwóch planowanych turbin wiatrowych. Jej całkowita wysokość wynosi 210 metrów. Turbina znajduje się na nietypowej, kratowanej wieży, której wysokość to 160 metrów, a średnica śmigieł turbiny wynosi 100 metrów. Producentem turbiny o mocy 2,5 MW jest niemiecka firma Fuhrlander AG Elektrownia wiatrowa zainstalowana w miejscowości Paproć jest najwyższą tego typu konstrukcją na świecie. Wcześniejszy rekord należał także do Fuhrlandera i wynosił 205 m. Taką wysokość ma elektrownia wiatrowa zainstalowana koło Cottbus. Listopad 2012 roku 35 Energia w dobrych rękach

36 Energia w dobrych rękach

37 Energia w dobrych rękach

38 Energia w dobrych rękach

39 Energia w dobrych rękach

40 Dziękuję za uwagę 40 Energia w dobrych rękach
