1 Instrukcja Obsługi Mobilne podnośniki kolumnowe A T H RG7.5/6 + RG7.5/4 A T H RG5.5/6 + RG5.5/4 1

2

3 Spis treści: 1. Pakowanie i transport 1.1 Pakowanie 1.2 Podnoszenie, załadowywanie i rozładowywanie 2. Opis podnośnika 3. Bezpieczeństwo 3.1 Wprowadzenie 3.2 Zasady bezpieczeństwa przy montażu 3.3 Zasady bezpieczeństwa w czasie pracy 3.4 Ostrzeżenia 3.5 Bezpieczeństwo użytkowania i prace serwisowe 3.6 Elementy zabezpieczające prace 4. Książka techniczna 4.1 Zakres dostawy 4.2 Dane techniczne 4.3 Wymiary 4.4 Dozwolona wymiary kół 5. Montaż 5.1 Przygotowanie do montażu 5.2 Podłączenie kabli 5.3 Podstawowe operacje 6. Operacje 6.1 Pierwsze uruchomienie 6.2 Operacje na kolumnie kontrolnej 6.3 Operacje na pozostałych kolumnach 6.4 Podstawowe operacje na 2-6 kolumnach 6.5 Operacje na pojedynczej kolumnie 6.6 Wyłącznik awaryjny 7. Utrzymanie i konserwacja 7.1 Konserwacja operatora 8. Rozwiązywanie problemów 9. Dodatki 3

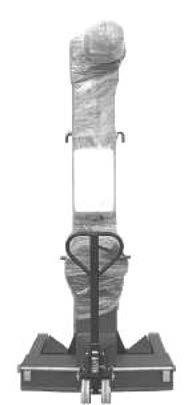

4 1. Pakowanie i transport 1.1 Pakowanie Następujące komponenty wchodzą w zakres transportu. Kompletny podnośnik składa się z przestawnej kolumny sterującej i jednakowych trzech lub pięciu kolumn pomocniczych. Kolumna sterująca jest zbudowana z bazy kolumny, głównej skrzynki elektrycznej, śruby napędowej, silnika, reduktora prędkości, urządzeń zabezpieczających, elementów podnoszących i okablowania. Kolumna pomocnicza zbudowana jest z skrzynki elektrycznej, bazy kolumny, śruby napędowej, silnika, reduktora prędkości, urządzeń zabezpieczających, elementów podnoszących i okablowania. 1.2 Podnoszenie, załadowywanie i rozładowywanie Do załadowania i rozładowania podnośnika niezbędny jest podnośnik widłowy. Ustaw widły pod podstawą kolumny, zabezpiecz, używając do tego zaczepów i przenieś w żądane miejsce. Waga jednej kolumny o udźwigu 5,5 tony to około 650kg (cztery kolumny około 2500kg). Waga jednej kolumny o udźwigu 7,5 tony to około 780kg (cztery kolumny około 3200kg). 2. Opis podnośnika Podnośnik składa się z grupy ruchomych maszyn zaprojektowanych i wyprodukowanych specjalnie do podnoszenia pojazdów takich jak duże autobusy lub samochody ciężarowe. Podnośnik składa się z następujących elementów: - Baza kolumny - Elementy podnoszące (silnik + reduktor prędkości + śruba napędowa + nakrętka) - Elektryczny system sterowania (skrzynka elektryczna + okablowanie) - Elementy zabezpieczające (druga nakrętka + wyłącznik bezpieczeństwa + blokada elektryczna) - Układ mobilny (podnośnik hydrauliczny + koło plastikowe + uchwyt) 4

5 Główna skrzynka kontrolna Skrzynka kontrolna (kolumny bez głównej skrzynki kontrolnej) 5

6 Opis podnośnika 1. Silnik elektryczny 2. Reduktor prędkości 3. Cztery szyny prow adzące 4. Pręt zabezpieczający nakrętkę bezpieczeństwa 5. Kable od DC 24V 6. Top kolumny 7.Śruba 8. Kolumna 9. Nakrętka matka 10. Nakrętka bezpieczeństwa 13. Koła przednie 14. Dźw ignia dolnego w yłącznika 11.Wspornik 15. Tylne, hydrauliczne koła skrętne 12. Koło napinające 16. Pręt 17. Dźw ignia bezpieczeństwa 18. Skrzynka kontrolna 19. Dźw ignia górnego w yłącznika 21. Uchw yt 22. Podstaw a kolumn 23. Uchw yty 20. Poręczny podnośnik hydrauliczny 3. Bezpieczeństwo 3.1 Wprowadzenie. UŻYTKOWNIK PODNOŚNIKA POWINIEN PRZECZYTAĆ INSTRUKCJĘ ZE ZROZUMIENIEM ODPOWIEDZIALNOŚĆ PRODUCENTA ZOSTAJE WYKLUCZONA W PRZYPADKU NIEPRZESTRZEGANIA INSTRUKCJI OBSŁUGI NIE PONOSIMY ŻADNEJ ODPOWIEDZIALNOŚCI ZA NIEPRZESTRZEGANIE ZASAD BEZPIECZEŃS TWA UWAGA: Postępuj zgodnie z instrukcjami, aby uniknąć obrażeń ciała lub sprzętu 6

7 Instrukcja obsługi jest integralna część podnośnika (sierpień 2007). Wszystkie informacje zawarte w tym podręczniku zostały szczegółowo sprawdzone, jednak błędów nie można wykluczyć. Poinformuj nas jeśli zauważysz jakieś błędy. Zastrzegamy prawo do zmian technicznych w tym podręczniku. Operator podnośnika powinien mieć doświadczenie w pracy w warsztacie samochodowym, aby właściwie zrozumieć i stosować się do uwag zawartych w tym podręczniku. Proszę przeczytać procedury bezpieczeństwa i operacje początkowe przed użytkowaniem. Trzymaj ten podręcznik w pobliżu i upewnij się, że operator przeczytał zawarte w nim instrukcje. Jakiekolwiek uszkodzenia wywołane złym użyciem zwalniają producenta od odpowiedzialności. Poniższe instrukcje bezpieczeństwa są ostrzeżeniem i powinny pomóc w uniknięciu uszkodzenia ciała i sprzętu. Dla twojego bezpieczeństwa przeczytaj instrukcje. Operatorzy powinni zaznajomić się z prawem i normami zgodnymi w ich krajach. Operator jest odpowiedzialny za przestrzeganie tych praw. 3.2 Zasady bezpieczeństwa przy montażu Podnośnik jest zaprojektowany do pracy w suchych pomieszczeniach. Montaż w mokrych pomieszczeniach oraz gdzie istnieje groźba wybuchu jest niedozwolony Użytkownik jest odpowiedzialny za wybór podłoża, jakość podłoża i udźwig. Jeśli jest montowany na stropie to powinno się zasięgnąć opinii architekta, czy podłoże spełnia wymagania. Kabel pięciożyłowy jest potrzebny do połączenia elektrycznego podnośnika. Podnośnik można zaopatrzyć w specjalną wtyczkę. W każdym przypadku tylko osoba wyszkolona z uprawnieniami może dokonać podłączenia podnośnika do sieci elektrycznej. 3.3 Zasady bezpieczeństwa w czasie pracy Podręcznik ten powinien być dostępny w każdym momencie dla operatora podnośnika. Podstawowe czynności dotyczące uniknięcia wypadku powinny być zachowane. Podnośnik mogą operować tylko osoby, które ukończyły 18 lat. Dla ochrony przed nieautoryzowanym dostępem zamontowano zamek na kluczyk w skrzynce kontrolnej. Trzymaj otoczenie pracy w czystości; zanim zaczniesz podnosić i opuszczać usuń z otoczenia podnośnika wszelkie przedmioty, które mogłyby spowodować wypadek. Podnośnik powinien być uważnie obserwowany w czasie pracy. Stabilna praca podnośnika jest gwarantowana, jeśli nie przekraczasz maksymalnego udźwigu. Cały czas uważnie obserwuj rozmieszczenie wagi. Trzymaj otoczenie w czystości, usuń płyny, aby uniknąć poślizgnięcia. 7

8 Części elektryczne chroń przed wilgocią. Jeżeli używamy adapterów przy podnoszeniu - sprawdź bezpieczne ich ulokowanie. Po lekkim podniesieniu, sprawdź pozycję i rozmieszczenie wagi Zamykaj drzwi samochodu w czasie podnoszenia i opuszczania. Nigdy nie pozostawiaj narzędzi lub innych przedmiotów na podnośniku lub samochodzie. Obecność osób w niewielkiej odległości podczas pracy urządzenia jest zabroniona, ponieważ może dojść do przechylenia pojazdu. Sprawdzaj elementy bezpieczeństwa podnośnika regularnie, nigdy ich nie wymontuj, wyłączaj czy manipuluj w jakikolwiek sposób. Jeżeli dostrzeżono brak działania jakiegoś elementu, nie używaj podnośnika do momentu naprawienia lub wymiany części. 3.4 Ostrzeżenia zabronione jest podnoszenie samochodu, gdy kolumna się przemieszcza zabronione jest przestawianie kolumny, gdy samochód jest podniesiony najpierw zgaś silnik samochodu, dopiero wtedy możesz operować podnośnikiem najpierw upewnij się, że koła są zabezpieczone, nie ma żadnych obcych substancji pod podstawą kolumny, dopiero wtedy podnieś pojazd zabronione jest wchodzenie w strefę pracy w czasie podnoszenia podnośnik nie powinien być używany jako podnośnik widłowy aby zapewnić bezpieczeństwo osób i urządzeń nie wolno podłączać lub odłączać przewodów, gdy zasilanie jest włączone zabrania się podnoszenia pojazdów przekraczających określoną wagę lub mających koła nie zgodnie z zaleceniami 3.5 Bezpieczeństwo użytkowania i prace serwisowe Wszelkie naprawy powinny być przeprowadzane w serwisie ATH lub w innych autoryzowanych serwisach. Przed montażem odłącz urządzenie od wszelkich źródeł zasilania Naprawy elektrycznych części urządzenia powinny być przeprowadzane wyłącznie przez osoby do tego upoważnione. 3.6 Elementy zabezpieczające prace AWARYJNY STOP Dzięki temu przyciskowi łatwo i szybko można odłączyć podnośnik od źródła zasilania. 8

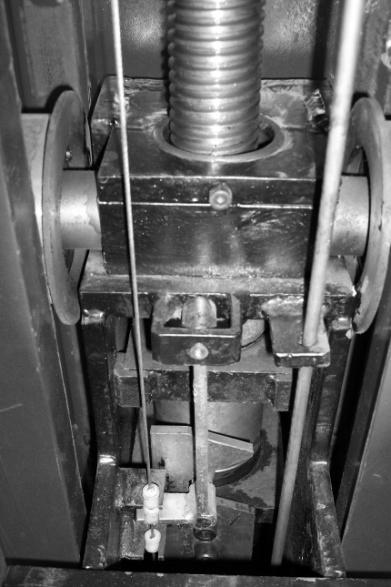

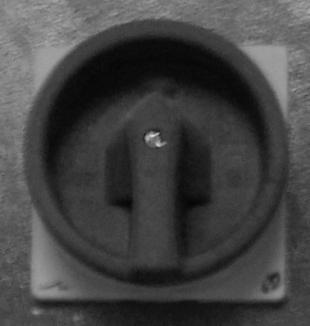

9 GŁÓWNY WŁĄCZNIK Umożliwia włączanie i wyłączanie podnośnika. Ten przycisk można użyć też jako wyłącznik awaryjny. Główny wyłącznik może być zabezpieczony przed nieautoryzowanym użyciem za pomocą zamknięcia. Elementy zabezpieczające Linka zmiany biegów Baza Nakrętka Dźwignia sterująca Zabezpieczenie Nakrętka blokująca W przypadku gdyby nakrętka uszkodziła ramię, które jest zainstalowane na wsporniku i podłączone kablem zmianowym, zostanie przeniesione w dół i w prawo. Dzięki temu wyłącznik bezpieczeństwa na górnej części kolumny będzie aktywowany poprzez przewód sterujący. Jeżeli wspornik najedzie na przeszkodę, wtedy ramie przejdzie do góry i w prawo i wyłącznik bezpieczeństwa aktywuje się. Jeśli wyłącznik bezpieczeństwa zostanie aktywowany, na panelu sterowania zaświeci się czerwona kontrolka. Jeśli wyłącznik bezpieczeństwa został uruchomiony z powodu przeszkody to kontynuować można tylko przez naciśnięcie stycznika do podnoszenia ręcznego w odpowiednim polu kontrolnym. Jeżeli wyłącznik bezpieczeństwa został uruchomiony przez zerwanie nakrętki, podnośnik należy zgłosić do najbliższego autoryzowanego serwisu ATH. Wyłącznik krańcowy na dole i wyłącznik bezpieczeństwa Wyłącznik bezpieczeństwa Dźwignia sterująca wyłącznik bezpieczeństwa Wyłącznik krańcowy dolny Dźwignia kontroli wyłącznika krańcowego (dolnego) 9

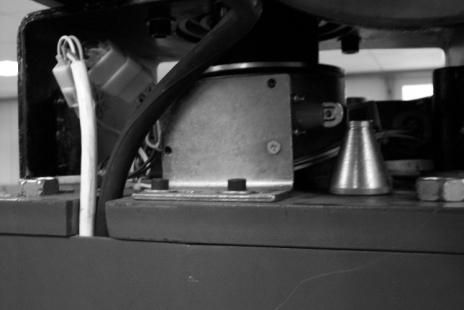

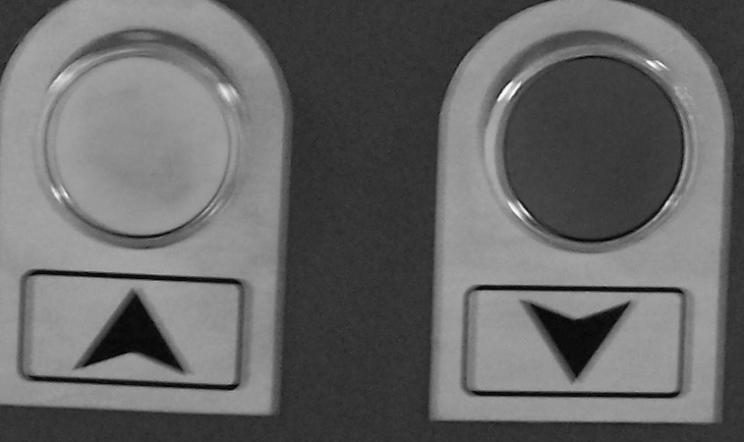

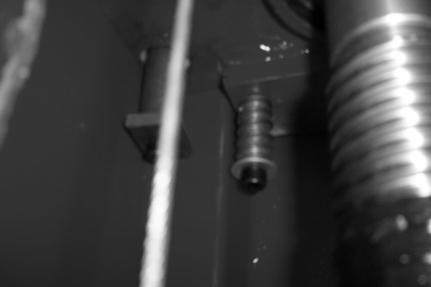

10 Wyłącznik krańcowy górny Wyłącznik krańcowy typu przycisk Wyłącznik krańcowy górny Kontrola człowieka, przyciski sterujące Funkcja przycisku działa tak długo jak jest wciśnięty jest przycisk. Przyciski osłonięto przed przypadkowym naciśnięciem za pomocą pierścieni. Poręczny podnośnik Zabezpiecz kolumnę przed przypadkową zmianą pozycji przez opuszczenie podnośnika pomocniczego do minimalnej wysokości. Tabliczki ostrzegawcze i informujące Na podnośniku są tabliczki ostrzegawcze i informujące. Nie mogą zostać usunięte lub zmienione, a wadliwe tabliczki trzeba wymienić. UWAGA Podnośnika nie powinno się użytkować przy uszkodzonych elementach zabezpieczających. 10

11 Elementy odpowiedzialne za bezpieczeństwo pracy powinny być regularnie kontrolowane przez autoryzowany serwis. Rekomendowane odstępy takich kontroli to 1 rok. Kontrole i prace konserwacyjne można przeprowadzać w połączeniu z półrocznymi kontrolami technicznymi. 4. Książka techniczna 4.1 Zakres dostawy W zakres dostawy podnośnika ATH 5.5/4 i 7.5/4 należą: - 1 kolumna jako kolumna kontrolna - 3 kolumny dodatkowe z serii - 1 podręcznik użytkownika W zakres dostawy podnośnika ATH - 5.5/6 i 7.5/6 należą: - 1 kolumna jako kolumna kontrolna - 5 kolumn dodatkowych z serii - 1 podręcznik użytkownika Opcja - wspomaganie dla kół o mniejszych rozmiarach Dalsze akcesoria Podstawki (kobyłki) z różnym zakresem wysokości. 4.2 Dane techniczne Typ podnośnika ATH RG 5.5 ATH RG 7.5 Maksymalny udźwig na kolumnę kg Czas podnoszenia s Czas opuszczania s Połączenie elektryczne 3/ PE AC 400V/50Hz Silnik kw 3 3 Bezpiecznik A 3 C 40A 3 C 40A Typ zabezpieczenia IP IP Temperatura pracy C - 5 / / +40 Dopuszczalny poziom hałasu db <65 <65 Waga netto kg Max. podnoszenie mm

12 Całkowita wysokość mm Szerokość na kolumnę mm Wymiary kolumny Kolumna 5500Kg Kolumna 7500Kg 12

13 4.4 Dopuszczalne rozmiary opon - podstawowe wyposażenie Gdy wspornik umieścisz w pozycji i żadne auto nie jest podnoszone, pomiędzy stopą a kołem powinna być szczelina. Poniższy rysunek obrazuje tę sytuację. 13

14 Poniższy rysunek obrazuje przypadek kontaktu wózka i koła podczas podnoszenia. 5. Montaż 5.1 Przygotowanie do montażu Użytkownik powinien przygotować miejsce pod podnośnik zanim zacznie go używać (może być użytkowany na zewnątrz w słoneczne dni). Oświetlenie pracy powinno spełniać normy w kraju montażu. Podłoże musi być płaskie i twarde (beton cegły itd.) Podłoże powinno wytrzymywać obciążenie 5t/m. 14

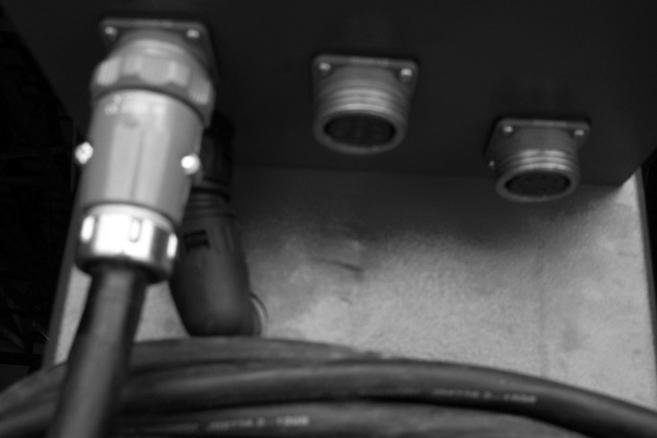

15 5.2 Połączenie kabli Podnośnik został przetestowany i po dostarczeniu i ustawieniu jest gotowy do pracy. Użytkownik musi tylko go podłączyć i sprawdzić. Połączenie głównej skrzynki sterującej i pomocniczych skrzynek można wykonać w następujący sposób. 5.3 Podstawowe operacje Przed pierwszym uruchomieniem sprawdź wszystkie połączenia i śrubki, a w razie czego dokręć luźne. W zależności od rodzaju dostawy może się zdarzyć, że urządzenie podnoszące nie jest zainstalowane na podnośniku, tak że musi być zamontowane przed pierwszą operacją. Operator podnośnika powinien zapewnić, że gleba jest wzmocniona, pozioma, i odpowiadająca obciążeniu. Pierwsze uruchomienie musi być wykonane przez konserwatora podnośników, który powinien odpowiednio uzupełnić książkę kontrolną. 15

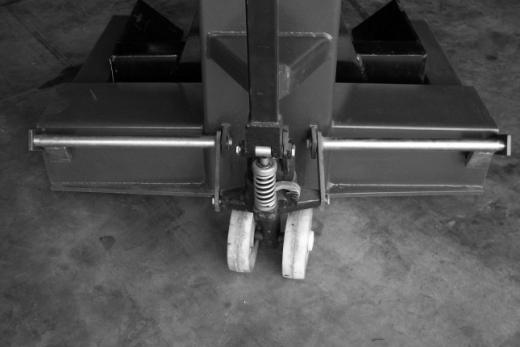

16 Aby można było przestawić kolumnę, powinno się ją najpierw podnieść. Do tego służy poręczny podnośnik hydrauliczny. Zamykając zawór hydrauliczny (umieść dźwignię zaworu w pozycji 3, i pompuj dźwignię pompy, gdy kolumna się odpowiednio podniesie kolumna jest gotowa do przestawienia. Otwierając zawór hydrauliczny (pozycja 1) kolumna jest opuszczana i w najniższej pozycji gotowa do pracy. Pozycja numer 2 dla zaworu jest pozycją neutralną. 1. Ustaw pojazd na wybranym miejscu pracy i zostaw na hamulcu ręcznym. 2. Połóż uchwyty kół każdej kolumny pod kołami pojazdu podnoszącego. Obniż wspornik. 3. Podłącz każdą kolumnę z kolumna sterującą (Od 2 do 6 kolumn) UWAGA!!!Dbaj o okablowanie I kondycję podłoża. 4. Podłącz kable kolumny kontrolnej ze źródłem zasilania (400 V) 5. Po przekręceniu głównego włącznika, naciśnij przycisk start (około 2 sekundy) I jak zapali się świetlna lampka kontrolna podnośnik jest gotowy do pracy. 16

17 6. Operacje 6.1 Pierwsze uruchomienie Przed pierwszym uruchomieniem włącz każdą kolumnę i uruchom na biegu jałowym. Włącz "0 1" przełącznik na głównej szafce na "1" Zwróć uwagę na wskaźnik. Wskaźnik wskazuje kolejność faz zasilania, sprawdź czy jest fazy są prawidłowe. Naciśnij i przytrzymaj przez 3 sekundy czerwony przycisk w środku panelu sterowania. Wyciągnąć wtyczkę zasilania i zmień kolejność faz jeśli trzeba. Naciśnij czerwony przycisk. Naciśnij " " do podnoszenia i " " dla obniżania. Odłącz zasilanie na głównej skrzynce elektrycznej ustawiając pozycję na 0. Podłącz wszystkie kable do skrzynki sterującej, ustaw na pozycje 1 i ich przełączniki na modyfikacja. 17

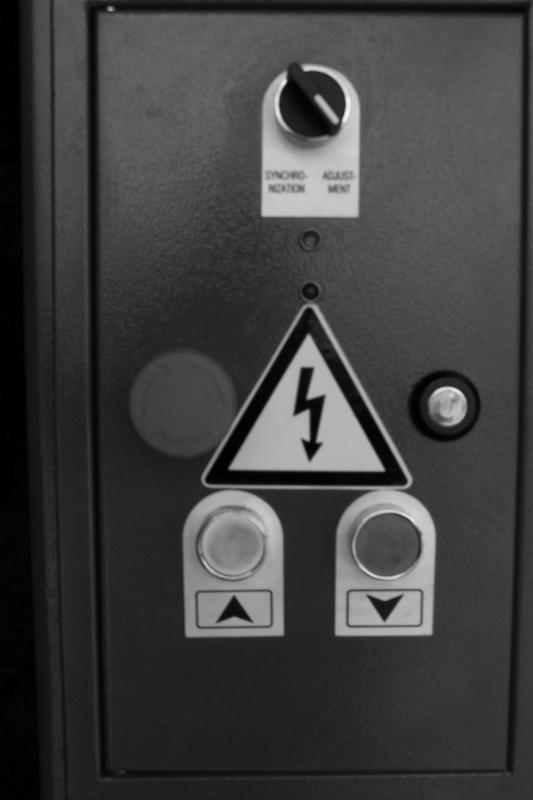

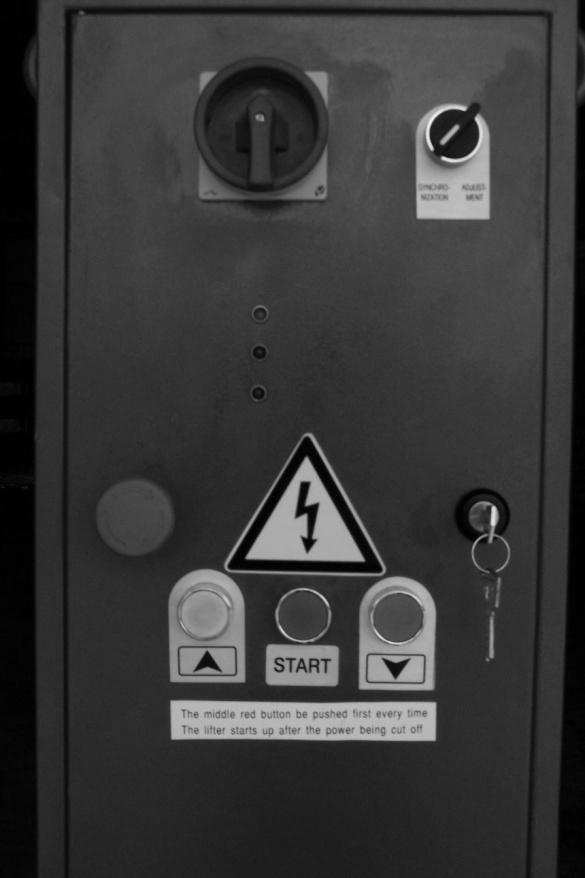

18 6.2 Operacje na kolumnie kontrolnej Główny włącznik Selektor - sterowanie jedno lub zespołowo) Kontrola zasilania Kontrola fazy - czerwony Wyłącznik bezpieczeństwa Góra Środkowy czerwony kontrola błędu Zamek Dół Czerwony START 4.4. Operacje na pozostałych kolumnach Selektor sterowanie jedno lub zespołowo) Wyłącznik bezpieczeństwa Zamek Góra Dół 18

19 6.3 Podstawowe operacje na 2-6 kolumnach UWAGA Rozkład obciążenia powinien być stale kontrolowany, jeżeli operator nie jest w stanie tego kontrolować można skorzystać z pomocy drugiej osoby. Ustawić przełącznik na wszystkich kolumnach podnoszących na Adjustment- Dopasowanie. Wszystkie kolumny podnoszące ustaw w jednakowej najniższej pozycji pracy. Ustaw przełącznik na wszystkich kolumnach podnoszących na Synchronisation-Synchronizacja. Za pomocą przycisków góra lub dół, pojazd może być podwyższany lub obniżany do żądanej wysokości. Górny i dolny wyłącznik krańcowy jest w tym przypadku oddzielnie dla każdej kolumny podnoszącej. 6.4 Operacje na pojedynczej kolumnie UWAGA Podczas pracy z jedną kolumną, zwróć uwagę na lokalizację pojazdu, pojazd może przechylić kolumnę. Ustaw przełącznik w wybranej kolumnie na Adjustment-Dopasowanie. Praca góra/dół jest teraz możliwa na jednej kolumnie. 6.5 Wyłącznik awaryjny. Wyłącznik awaryjny jest łatwo dostępny umieszczony w każdej jednostce operacyjnej. Jeżeli występuje ryzyko wypadku wciśnij wyłącznik bezpieczeństwa, a cały system momentalnie odłączony zostaje od sieci. Po wyeliminowaniu zagrożenia, włącz urządzenie przekręcając wyłącznik awaryjny. 7. Utrzymanie i konserwacja 7.1 Konserwacja operatora Dzięki starannie wyselekcjonowanym materiałom, tylko drobne prace konserwacyjne trzeba wykonać. Reduktor prędkości na przodzie podnośnika powinien być smarowany olejem silnikowym lub przekładniowym, w zależności od jego poziomu, który można odczytać ze wskaźnika. Kluczowe części podnośnika takie jak nakrętka powinny być wymieniane co dwa lata.. 7. Rozwiązywanie problemów Jeżeli podnośnik zatrzyma się nagle podczas podnoszenia. Sprawdź czy czerwony wskaźnik na skrzynce kontrolnej na którejś z kolumn nie świeci się. Jeżeli jakaś lampka się świeci, świadczy to, że urządzenie zabezpieczające nakrętkę jest załączone. Odłącz zasilanie, zdejmij przednią pokrywę i obserwuj czy nakrętki są z prawej strony. Jeśli rdzeń spiralny jest w normalnej pozycji skontaktuj się z elektrykiem w celu sprawdzenia czy przewody, kable i wtyczki nie są uszkodzone. Jeśli nakrętka znajduje się w złej pozycji wskazuje to na jej uszkodzenie i automatycznie nakrętka bezpieczeństwa zajmuje jej miejsce i staje się nakretka nośną. Natychmiast wymień uszkodzoną nakrętkę, aby bezpiecznie dalej pracować 19

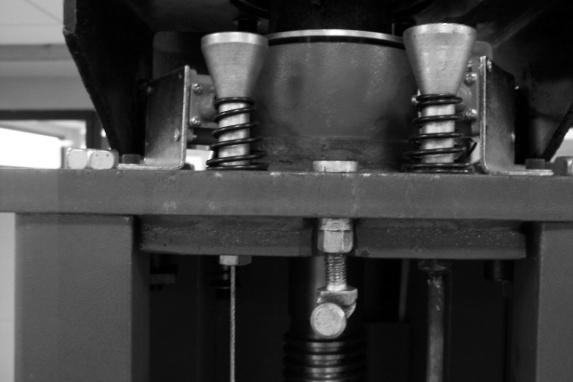

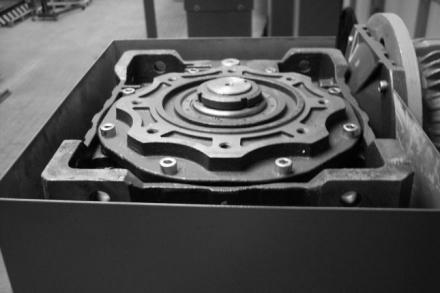

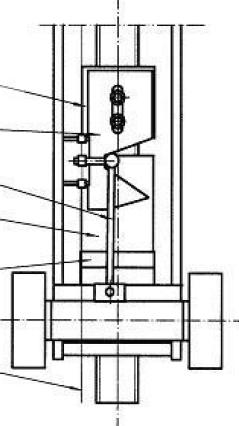

20 (w nadzwyczajnych sytuacjach elektryk może otworzyć drzwiczki skrzynki kontrolnej i poprzez stycznik opuścić wspornik). Ustawienie śruby nakrętki i mechanizmu zabezpieczającego w normalnej pracy podnośnika Nakrętka bezpieczeństwa i uszkodzona nakrętka główna 20

21 Nakrętka główna i bezpieczeństwa są na niewłaściwej pozycji Przy włączonym podnośniku lampa usterek może nie świecić do czasu aż naciśniesz przycisk góra dół na przemian. Jeżeli w takim przypadku lampa świeci, to oznacza to, że górny lub dolny wyłącznik krańcowy jest załączony. Otwórz pokrywę i sprawdź czy wyłączniki są właściwie umieszczone, a kable bezpiecznie poprowadzone. Wskaźnik usterki świeci, gdy wspornik jest w najwyższej lub najniższej pozycji w normalnej pozycji pracy! Niedozwolone jest używanie podnośnika, gdyby zatrzymał się w czasie opuszczania lub w najniższej pozycji. W takim przypadku najpierw sprawdź nakrętkę główną i bezpieczeństwa. Sprawdź też czy dolny wyłącznik nie jest załączony lub nie ma żadnych obcych ciał pod podnośnikiem. Jeżeli jakieś są niech elektryk otworzy skrzynkę elektryczna i stycznikiem podnieś można podnośnik o 5-10cm w celu wyeliminowania ciał obcych. Jeżeli to nie ciała obce to może być usterka wyłącznika krańcowego dolnego. 21

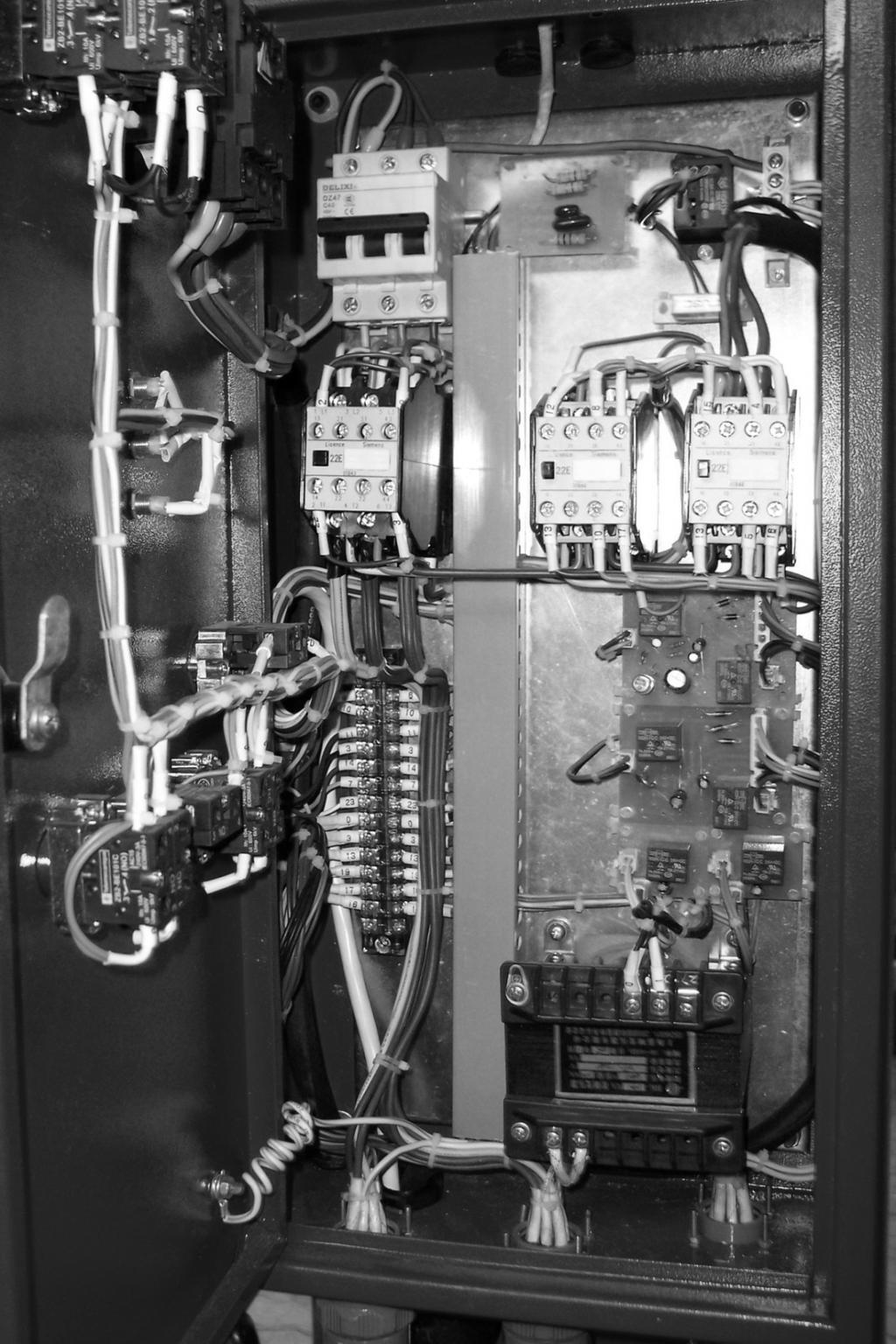

22 Główna skrzynka kontrolna 22

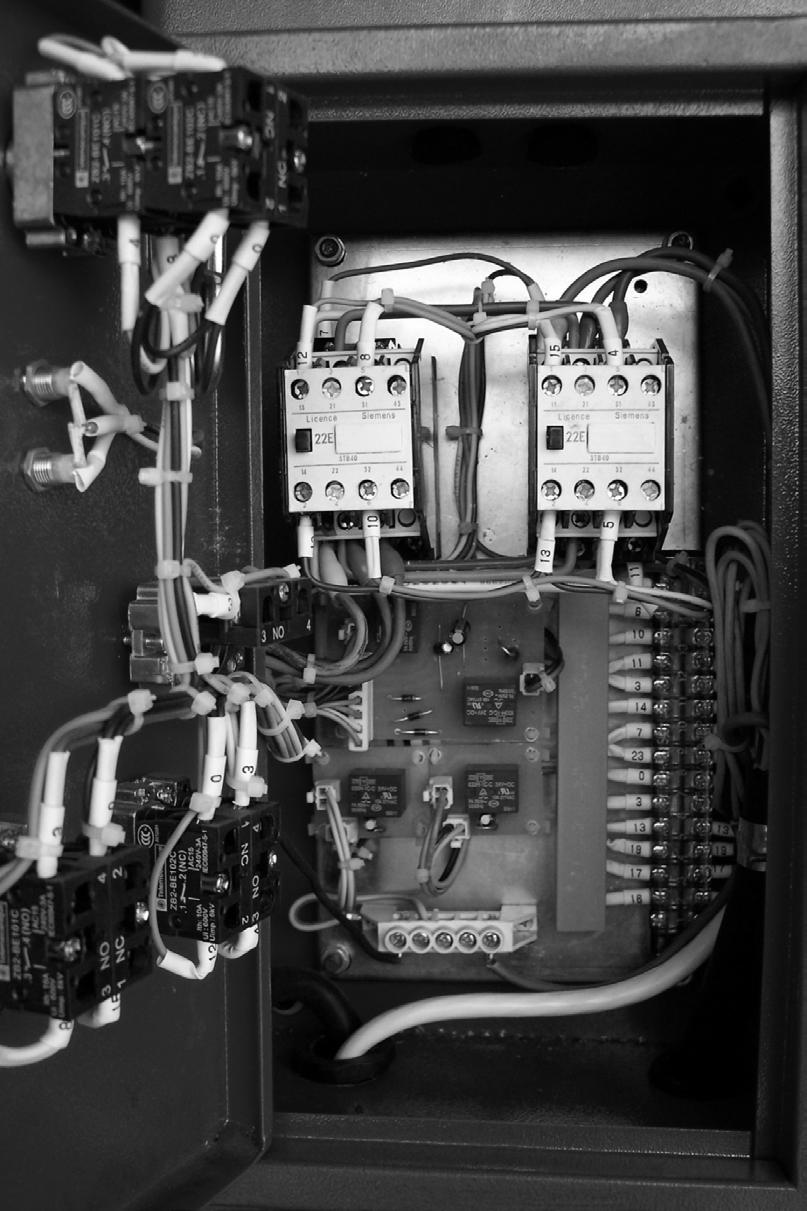

23 Skrzynka kontrolna 23

24 Elektryka 24

25 25

26 Lista części 26

27 27

28 28

29 TŁUMACZENIE Seriennummer / Serial number Deklaracja Zgodności Dla podnośników Typ ATH RG5.5-4 / ATH RG5.5-6 (mobilne kolumny) ATH RG7.5-4 / ATH RG7.5-6 Następujące przepisy zostały dotrzymane: Dyrektywy maszynowe: 2006/42/EC Następujące normy i przepisy zostały dotrzymane: DIN EN 1493: 1998+A1:2008 (Podnośniki samochodowe) DIN EN : 2006+A1:2009 (Elektryczne wyposażenie maszyn) Producent: ATH-Heinl GmbH & Co. KG Kauerhofer Straße 2 D Sulzbach-Rosenberg Germany Instytut kontroli jakości: CCQS UK Ltd. Level 7 Westgate House Westgate Rd. London W5 1YY UK Numer referencyjny danych technicznych: TF-C A / TF-C A Oznaczenie producenta: Typ: ATH RG5.5-4 / ATH RG5.5-6 / ATH RG7.5-4 / ATH RG7.5-6 Numer Certyfikatu: CE-C A / CE-C A Niniejszym potwierdzamy, że wyżej wymienione maszyny są zgodnie z Dyrektywami Uni Europejskiej. ATH-Heinl GmbH & Co.KG Kauerhofer Straße 2 D Sulzbach-Rosenberg lipiec 2013 ATH-Heinl GmbH & Co.KG/ Hans Heinl (Dyrektor zarządzający) 29

30 30

31 31

32 KSIĄŻKA SERWISOWA Ta książka serwisowa jest ważnym elementem instrukcji podnośnika!!! PROSZĘ DOKŁADNIE PRZECZYTAĆ WYPEŁNIĆ I ZACHOWAĆ!!! KONTROLA Podnośnik musi być sprawdzony po zakończeniu montażu, a nastepnie zgodnie z prawem danego kraju kontrolowany regularnie przez odpowiednie firmy lub instytucje. Zmiany lub dodatki montowane książkę kontroli. na podnośniku powinny być zaakceptowane i posiadać dodatkową Zakres kontroli Oprócz prawidłowej pracy przede wszystkim powinny być sprawdzone odpowiednie elementy bezpieczeństwa podnośnika. Dane techniczne Zgodne z dołączoną instrukcją obsługi 32

33 Protokół montażu i przekazania urządzenia Miejsce Podnośnik Producent - ATH-Heinl GmbH & Co. KG Typ / model Nr seryjny / rok produkcji Wyżej wymieniony podnośnik zamontowany w dniu...po odbytej kontroli uruchamiającej oraz przeszkoleniu personelu obsługującego został przekazany klientowi w stanie pełnej sprawności technicznej. Sprawdzone zostały przy tym następujące punkty: Zamocowanie kolumn w odpowiednim podłożu lub w fundamencie (według użytkownika, podłoże w danym miejscu spełnia uwarunkowania fundamentowe zgodne z instrukcją obsługi) Całkowity montaż podzespołów i osłon Zgodność kierunków obrotów silnika i podłączenia elektrycznego (według użytkownika łącze VDE oraz EVU jest zgodne z przepisami) Sprawdzenie i objaśnienie zasady działania urządzeń zabezpieczających - funkcja zapadek i zabezpieczenie łap - funkcje wyłącznika bezpieczeństwa Sprawdzenie i objaśnienie smarowania i konserwacji - smarowanie prowadnic i części ruchomych - regulacja łańcuchów i lin Kilkakrotne sprawdzenie podnośnika bez i z obciążeniem oraz sprawdzenie wszystkich jego funkcji Zwraca się uwagę, że wszystkie usterki związane z nieprzestrzeganiem instrukcji obsługi, konserwacji, niepoprawności zabezpieczeń oraz wprowadzenie zmian konstrukcyjnych wiąże się z utratą gwarancji Miejscowość, data Podpis, pieczątka użytkownika Podpis, pieczątka firmy montującej 33

34 Producent i typ podnośnika: Numer seryjny podnośnika: Uruchomienie Badanie okresowe Ponowne badanie Miejsce ustawienia: Elementy podlegające kontroli: Praw idłow y Niepraw idłowy Uwagi Tabliczka znamionowa Etykieta obciążenie/typ Instrukcja obsługi Symbole ostrzegawcze Oznakowanie operacji Konstrukcja (deformacje, pęknięcia) Kotwy mocujące Stan betonu (pęknięcia) Stan okablowania Wyłącznik główny Stan/funkcje zapadki bezpieczeństwa Stan funkcje, śruby, wkręty, łożyska Stan ramion i podkładek podnoszących Blokada pozioma ruchów ramion Stan słupów nośnych Działanie wyłącznika krańcowego Stan korpusu, siłowników i łańcuchów Stan i funkcje układu hydraulicznego Stan i funkcje synchronizacji Stan osłon Test funkcjonalności z pojazdem Momenty zaciągowe kotw mocujących Stan ogólny Tabliczka z przeprowadzonej inspekcji Użytkownik zaświadcza że podłoże odpowiada wymogom zgodnie z instrukcją obsługi. Kontrola podnośnika samochodowego została przeprowadzona w obecności właściciela urządzenia lub osoby uprawnionej i przeszkolonej do obsługi zgodnie z wymogami i zaleceniami UDT. W razie zauważenia jakichkolwiek zmian związanych z nieprawidłowością pracy podnośnika właściciel jest zobowiązany do niezwłocznego poinformowania o usterce konserwatora i przerwania pracy urządzenia. W wyniku kontroli: 1. Wyrażam zgodę na dalsze użytkowanie podnośnika. 2. Nie wyrażam zgodę na dalsze użytkowanie podnośnika. 3. Dalsze użytkowanie możliwe po usunięciu usterek 4. Zalecany termin następnego przeglądu... Podpis Klienta. Data i pieczęć osoby uprawnionej do konserwacji 34
