1 STELPROJEKT Adam Stefaniak Iława, ul. Sosnowa14, Egz. 1 tel PROJEKT BUDOWLANY Nazwa obiektu : Przebudowa ulic w Tolkmicku: Elbląskiej, Plac Wolności, Nadrzecznej, Kościelnej, Jagiellońskiej, Szkolnej, Młyńskiej, Słupeckiej, Ceramicznej, Rybackiej, Mazurskiej, Krzywej, Krętej, Zawiszy oraz budowie ciągu pieszo-jezdnego w Tolkmicku: od ulicy Szpitalnej do kompleksu boisk sportowych ORLIK 2012, - ETAP I: UL. ELBLĄSKA, PLAC WOLNOŚCI, UL. KOŚCIELNA, UL. SZKOLNA - zasilenie fontanny BranŜa : Elektryczna CPV Adres : Miasto Tolkmicko obręb 1, dz. nr 55/3 ul. Plac Wolności Inwestor : Gmina Tolkmicko, z siedzibą Urzędu Miasta i Gminy w Tolkmicku, ul. Portowa 2, Tolkmicko Na podstawie ustawy z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. Nr 89, poz. 414) wraz z późn. zmianami, oświadczam iŝ przedłoŝony projekt budowlany został sporządzony w sposób zgodny z wymaganiami ustaw, przepisami oraz zasadami wiedzy technicznej Opracował :

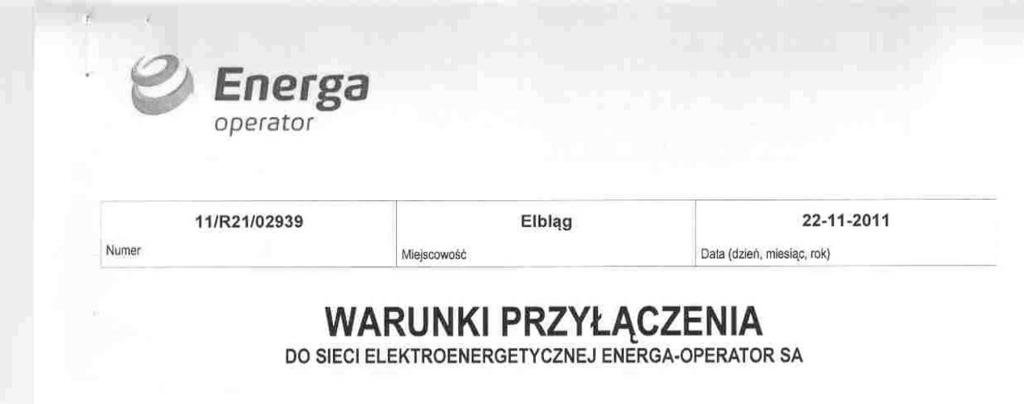

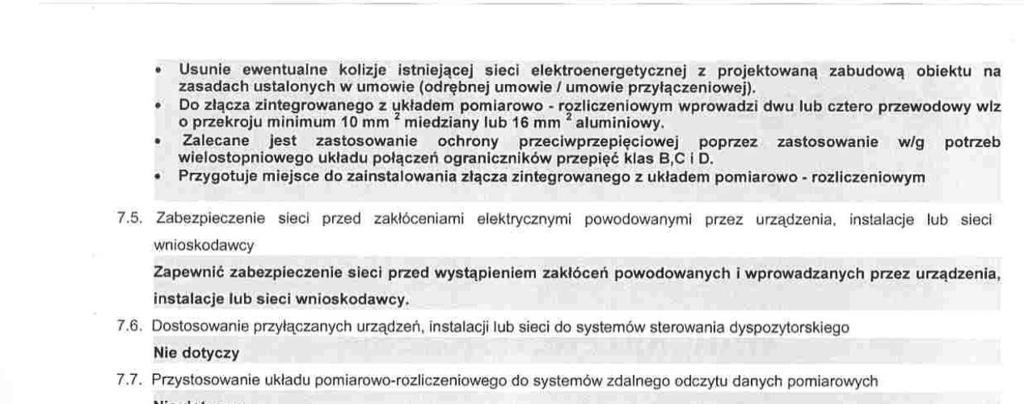

2 Zawartość projektu : 1. Strona tytułowa 2. Spis treści 3. Zaświadczenie z Okręgowej Izby InŜynierów Budownictwa 4. Uprawnienia budowlane 5. Warunki przyłączenia do sieci elektroenergetycznej ENERGA-OPERATOR SA 6. Odpis uzgodnień 7. Opis techniczny 8. Obliczenia techniczne 9. Informacja BIOZ 10. Rysunki Projekt zagospodarowania terenu 1:500 - rys. nr E Schemat tablicy TR - rys. nr E Zestawienie podstawowych materiałów

3

4

5

6

7

8

9 Opis techniczny. 1. Podstawa opracowania Zlecenie na opracowanie dokumentacji Mapa do celów projektowych w skali 1: Obowiązujące przepisy i normy. 2. Przedmiot opracowania Przedmiotem opracowania jest zasilenie fontanny przy ul. Plac Wolności w Tolkmicku. Podane w tekście, na rysunkach oraz obliczeniach nazwy materiałów naleŝy czytać łącznie z uzupełnieniem:... lub równowaŝne. 3. Zasilenie Zgodnie z warunkami przyłączenia nr 11/R21/02939 z dnia naleŝy z proj. złącza pomiarowego (wg odrębnego opracowania) zlokalizowanego przy istn. złączu kablowym wyprowadzić kabel YKY 4x10 mm 2 dla zasilenia proj. fontanny. W/w kabel wprowadzić do proj. tablicy rozdzielczej TR zlokalizowanej w komorze technicznej fontanny. Kabel układać na głębokości 0,7 m na 10 cm podsypce z piasku, przysypać taką samą warstwą piasku i 15 cm warstwą gruntu, a następnie przykryć taśmą z tworzyw sztucznych koloru niebieskiego i zasypać do końca rów kablowy. Na skrzyŝowaniu proj. kabla z uzbrojeniem podziemnym kabel ułoŝyć w osłonie z rur z tworzyw sztucznych 110 mm. Proj. rury na przepustach uszczelnić pianką powleczoną silikonem. Na kablu w odległości co 10 m nałoŝyć opaski z oznaczeniem przekroju, napięcia pracy, przeznaczenia kabla, roku budowy i uŝytkownika. Po ułoŝeniu wykonać badanie oporności izolacji kabla. Po wykonaniu linii kablowej dokonać namiaru geodezyjnego kabla przed zasypaniem. Linie kablowe wykonać zgodnie z przepisami PBUE oraz normą NSEP E Tablica rozdzielcza TR Dla zasilenia urządzeń technologicznych fontanny projektuje się tablicę rozdzielczą TR zlokalizowaną w komorze technicznej fontanny. Obudowa tablicy powinna być wykonana w II klasie ochronności, stopień szczelności IP 65. WyposaŜenie tablicy stanowić będzie: wyłącznik główny, wyłączniki instalacyjne S301, wyłączniki róŝnicowo-prądowe, styczniki oraz elementy sterowania pomp. Schemat tablicy TR przedstawiono na rys. E Pompy Zasilenie pomp fontanny wykonać kablem YKY o przekroju dostosowanym do mocy pomp. 6. Ogrzewanie komory technicznej W komorze technicznej zainstalować grzejnik elektryczny o mocy 0,5 kw. Gniazdo grzejnika zasilić z tablicy TR przewodem YDY 3x2,5 mm Oświetlenie Do oświetlenia kory technicznej zastosować oprawę Ŝarową o mocy 60W sterowaną łącznikiem usytuowany na wejściu pod włazem studzienki.

10 8. Ochrona od poraŝeń. Jako system ochrony przed poraŝeniem prądem elektrycznym projektuje się system samoczynnego wyłączenia zasilania w układzie sieci TN S z zastosowaniem wyłącznika róŝnicowo prądowego jako dodatkowego środka ochrony przeciwporaŝeniowej. Dla instalacji za wyłącznikiem róŝnicowo prądowym przewiduje się osobny przewód ochronny PE jako trzeci w instalacjach 1 faz. i jako piąty w instalacjach 3 faz. Przewody ochronne poszczególnych instalacji odbiorczych naleŝy sprowadzić na wspólny zacisk ochronny PE na tablicy rozdzielczej. Połączenia wyrównawcze w komorze technicznej naleŝy wykonać płaskownikiem FeZn 30x4 ułoŝonym n/t wokół całej komory na wysokości do 1,0m. Płaskownik pomalować w Ŝółto-zielone pasy. Do płaskownika naleŝy podłączyć wszystkie metalowe urządzenia technologiczne (pompy, rurociągi), a takŝe korytka i zacisk ochronny tablicy TR. Płaskownik uziemić. 9. Instalacja ochrony przeciwprzepięciowej. Ochrona przeciwprzepięciowa zostanie zrealizowana poprzez zainstalowanie w tablicy TR ochronników przeciwprzepięciowych o poziomie B+C z dobezpieczeniem S312C40A. 10. Uwagi ogólne Całość robót wykonać zgodnie z aktualnie obowiązującymi normami i przepisami Dostosować się do wymogów instytucji uzgadniających Zakres robót objęty niniejszym opracowaniem winna wykonać osoba lub przedsiębiorstwo posiadające odpowiednie uprawnienia do prowadzenia robót w zakresie elektrycznym Projektowane urządzenia podlegają inwentaryzacji geodezyjnej, którą naleŝy zlecić uprawnionej jednostce wykonawstwa geodezyjnego.

11 Obliczenia techniczne 1. Zestawienie mocy, dobór zabezpieczeń i kabli zasilających Pompa Gniazdo techniczne Grzejnik Zestaw filtracyjny Oświetlenie wew. Razem - 0,55 kw - 0,50 kw - 0,50 kw - 0,18 kw - 0,06 kw - 1,79 kw Zabezpieczenie przedlicznikowe w złączu pomiarowym wyłącznik 25A Kabel zasilający YKY 4x10 mm Sprawdzenie warunku samoczynnego wyłączenia. Do sprawdzenia przyjęto gniazdo 1-faz. zasilone z tablicy rozdzielczej TR. Zabezpieczenie obwodu - wyłącznik nadmiarowy B16A w tablicy rozdzielczej TR R k = = 0,122Ω Xk = 2 x 0,033 x 0,1 = 0,007 Ω R p = = 0,222Ω 54 2,5 Rc = 0,344 Ω Xc = 0,007 Ω Zc = 0,344 Ω Całkowita impedancja Z układu zasilającego nie moŝe przekroczyć następującej wartości : 0,8 230 Z = 0,344 = 1,956[Ω, 5,0 16 Pod pojęciem układu zasilającego naleŝy w tym przypadku rozumieć odcinek układu zasilenia od transformatora w stacji do proj. złącza pomiarowego.

12 Informacja dot. bezpieczeństwa i ochrony zdrowia. 1. Zakres i kolejność robót a) budowa linii kablowych nn 0,4 kv b) montaŝ tablicy TR c) montaŝ opraw oświetleniowych d) zasilenie urządzeń technologicznych 2. Wykaz istniejących obiektów budowlanych a/ uzbrojenie podziemne : - sieć kanalizacyjna - sieć wodociągowa - sieć telefoniczna - sieć elektroenergetyczna b/ uzbrojenie naziemne - droga - sieć elektroenergetyczna nn 0,4 kv 3. Obiekty budowlane mogące stwarzać zagroŝenie bezpieczeństwa i zdrowia a/ sieć energetyczna nn 0,4 kv b/ droga 4. Przewidywane zagroŝenia występujące podczas realizacji robót a/ obecność napięcia o wartości 0,4 kv w czynnych liniach kablowych i napowietrznych b/ praca urządzeń mechanicznych typu : koparki c/ ruch kołowy na drodze 5. InstruktaŜ bhp na stanowisku pracy Roboty objęte niniejszym opracowaniem winny zostać wykonane przez osoby posiadające uprawnienia do prowadzenia prac w poszczególnych asortymentach robót, posiadające aktualne zaświadczenia kwalifikacyjne, z aktualnymi badaniami lekarskimi. Przed przystąpieniem do prac kierownik robót winien opracować plan BIOZ i przeprowadzić instruktaŝ stanowiskowy w miejscu wykonywania robót. 6. Środki techniczne i organizacyjne w razie wystąpienia niebezpieczeństwa. a/ roboty w zakresie elektrycznym prowadzić w stanie beznapięciowym, przez odpowiednio przeszkolony personel b/ wykonanie przewiertów przez jednostkę specjalistyczną c/ w razie wypadku ewakuacja poszkodowanych do stacji zabezpieczenia medycznego d/ kontakt telefoniczny z jednostkami ratownictwa technicznego i medycznego

13

14

15 Zestawienie podstawowych materiałów 1. Kabel YKY 4 x 10 mm 2 - m Kabel YKY 3 x 2,5 mm 2 - m Rura ochronna z tworzyw sztucznych 110 mm - m Taśma z tworzyw sztucznych szer. 0,4 m (niebieska) - m Tablica rozdzielcza TR - kpl 1 6. Grzejnik elektryczny 0,5 kw - szt 1 7. Gniazdo wtykowe hermetyczne - szt 2 8. Łącznik jednobiegunowy - szt 1 9. Oprawa Ŝarowa - szt Przewód YDYŜo 3 x 2,5 mm 2 - m Bednarka stalowa ocynk. 25 x 4 mm - m Pręt miedziowany 17,2mm - m 4
