1 Monitory LCD o wysokich parametrach UML UML pl Instrukcja obsługi

2

3 Monitory LCD o wysokich Spis treści pl 3 Spis treści 1 Bezpieczeństwo Zalecenia eksploatacyjne Ostrzeżenia Ważne uwagi Obsługa klienta i serwis 18 2 Rozpakowanie Lista części 20 3 Panele monitorów Przedni panel sterowania modelu UML Dolny panel modelu UML Przedni panel modelu UML Tylny panel sterowania modelu UML Dolny panel modelu UML Pilot zdalnego sterowania Wkładanie baterii do pilota 28 4 Opis Charakterystyka Zasilanie 30 Bosch Security Systems, Inc. Instrukcja obsługi F.01U

4 4 pl Spis treści Monitory LCD o wysokich 5 Instalowanie monitora Wentylacja Montaż monitora Instalacja na blacie biurka Montaż ścienny Podłączanie kompozytowego sygnału wizyjnego do monitora Podłączanie sygnału Y/C (S-Video) do monitora Podłączanie fonii do monitora Podłączanie sygnału z komputera do monitora Złącze HDMI Złącze DVI Złącze VGA Podłączanie wyzwalania alarmu System jedno-/wielomonitorowy 40 6 Obsługa monitora Obsługa panelu przedniego Obsługa menu ekranowego (OSD) monitora Menu ekranowe Menu Niestandard Menu Obraz/Dźwięk Menu PIP (Obraz w obrazie) Menu Konfiguracja 50 7 Zarządzanie zasilaniem Pobór prądu Dioda LED 53 8 Rozwiązywanie problemów 54 9 Konserwacja Parametry techniczne 57 F.01U Instrukcja obsługi Bosch Security Systems, Inc.

5 Monitory LCD o wysokich Bezpieczeństwo pl 5 1 Bezpieczeństwo 1.1 Zalecenia eksploatacyjne Przeczytać, przestrzegać i zachować na przyszłość wszystkie instrukcje dotyczące bezpieczeństwa. Przed przystąpieniem do obsługi zastosować się do wszystkich ostrzeżeń umieszczonych na urządzeniu oraz w instrukcji obsługi. 1. Czyszczenie Przed przystąpieniem do czyszczenia odłączyć urządzenie od sieci elektrycznej. Przestrzegać wszystkich instrukcji dostarczonych wraz z urządzeniem. Do czyszczenia wystarczy zwykle sucha ściereczka, można również używać zwilżonych, niestrzępiących się ściereczek lub irchy. Nie należy używać środków czyszczących w płynie lub w aerozolu. 2. Źródła ciepła Nie instalować urządzenia w pobliżu źródeł ciepła, takich jak grzejniki, piece lub inne urządzenia (również wzmacniacze) wytwarzające ciepło. 3. Wentylacja Otwory w obudowie urządzenia służą do wentylacji i zapobiegają przegrzaniu, zapewniając niezawodną pracę. Otworów tych nie należy zatykać lub zakrywać. Urządzenie nie może być instalowane w systemach obudowanych, chyba że zapewniona zostanie odpowiednia wentylacja lub spełnione zostaną specjalne warunki określone przez producenta. 4. Woda i wilgoć Nie używać urządzenia w pobliżu wody, np. w okolicy wanien, zlewów, umywalek, koszy na pranie, w mokrych piwnicach, w pobliżu basenów kąpielowych, w instalacjach na wolnym powietrzu lub w innych miejscach klasyfikowanych jako wilgotne. Aby zmniejszyć zagrożenie pożarem oraz porażeniem prądem elektrycznym, należy zabezpieczyć urządzenie przed deszczem i wilgocią. 5. Przedmioty i ciecze wewnątrz urządzenia W otwory w urządzeniu nie wolno wkładać żadnych przedmiotów, ponieważ mogą one zetknąć się z miejscami pod wysokim napięciem i spowodować pożar lub porażenie prądem elektrycznym. Na urządzenie nie wolno wylewać żadnych Bosch Security Systems, Inc. Instrukcja obsługi F.01U

6 6 pl Bezpieczeństwo Monitory LCD o wysokich cieczy. Nie stawiać na urządzeniu przedmiotów wypełnionych cieczami, np. wazonów lub filiżanek. 6. Wyładowania atmosferyczne W trakcie burzy z wyładowaniami atmosferycznymi lub jeżeli urządzenie pozostaje przez dłuższy czas bez nadzoru, odłączyć urządzenie od sieci elektrycznej i systemu przewodów. Zapobiegnie to uszkodzeniu urządzenia przez wyładowania atmosferyczne i skoki napięcia w sieci energetycznej. 7. Regulacje Regulacji należy dokonywać tylko przy użyciu elementów regulacyjnych opisanych w instrukcji obsługi. Niewłaściwa regulacja przy użyciu innych elementów sterujących może spowodować uszkodzenie urządzenia. Użycie elementów sterujących lub wykonywanie regulacji innych niż opisane w instrukcji obsługi może grozić niebezpiecznym promieniowaniem. 8. Przeciążenie Nie przeciążać gniazd energetycznych i przedłużaczy. Grozi to pożarem lub porażeniem prądem elektrycznym. 9. Zabezpieczenie kabla zasilającego i wtyczki Kabel zasilający powinien być poprowadzony w taki sposób, aby wyeliminować możliwość nadepnięcia na niego lub przygniecenia przez przedmioty stawiane obok lub na nim. 10. Odłączanie od zasilania Urządzenie jest zasilane od chwili dołączenia kabla zasilającego do źródła zasilania. Całkowite odłączenie zasilania następuje po odłączeniu kabla zasilającego. F.01U Instrukcja obsługi Bosch Security Systems, Inc.

7 Monitory LCD o wysokich Bezpieczeństwo pl Źródła zasilania Urządzenie powinno być zasilane wyłącznie ze źródła podanego na etykiecie. Przed instalacją upewnić się, że kabel dołączany do urządzenia jest odłączony od zasilania. W przypadku urządzeń, które mają być zasilane akumulatorowo należy postępować zgodnie z załączoną instrukcją obsługi. W razie korzystania z zasilania zewnętrznego stosować tylko zalecane lub zatwierdzone zasilacze sieciowe. W przypadku urządzeń zasilanych ze źródła z ograniczeniem prądowym, źródło to musi być zgodne z normą EN Użycie innego źródła może spowodować uszkodzenie urządzenia, pożar lub porażenie prądem elektrycznym. W przypadku wątpliwości odnośnie rodzaju źródła zasilania należy się skontaktować ze sprzedawcą lub lokalnym zakładem energetycznym. 12. Naprawy Nie należy dokonywać samodzielnych prób naprawy urządzenia. Otwarcie lub zdjęcie obudowy grozi porażeniem elektrycznym i innymi niebezpieczeństwami. Naprawy należy zlecać wykwalifikowanym pracownikom serwisu. 13. Uszkodzenia wymagające naprawy Odłączyć urządzenie od źródła zasilania zmiennoprądowego i zlecić naprawę autoryzowanemu serwisowi w następujących sytuacjach: jeśli została uszkodzona wtyczka lub przewód zasilania; jeżeli urządzenie zostało narażone na działanie deszczu lub wody (deszcz, śnieg itp.); jeśli na urządzenie została wylana ciecz; jeśli do środka urządzenia wpadły przedmioty; jeśli urządzenie upadło lub obudowa została uszkodzona; jeśli urządzenie wykazuje znaczną zmianę w działaniu; jeśli urządzenie nie działa poprawnie mimo przestrzegania instrukcji obsługi przez użytkownika. Bosch Security Systems, Inc. Instrukcja obsługi F.01U

8 8 pl Bezpieczeństwo Monitory LCD o wysokich 14. Wymiana części Jeśli potrzebne są części zamienne, należy upewnić się, że serwisant użył części zgodnych ze specyfikacją producenta lub zalecanych zamienników. Zastosowanie do wymiany części nieautoryzowanych grozi pożarem, porażeniem prądem elektrycznym i innymi niebezpieczeństwami. 15. Poprawność pracy Po dokonaniu naprawy urządzenia przez serwis należy zlecić sprawdzenie na miejscu poprawności działania. 16. Instalacja Należy instalować urządzenie zgodnie z zaleceniami producenta oraz lokalnymi przepisami. 17. Przystawki, zmiany lub przeróbki Należy stosować tylko przystawki / akcesoria zalecane przez producenta. Wszelkie zmiany lub modyfikacje urządzenia niezatwierdzone przez firmę Bosch mogą pozbawić użytkownika uprawnień wynikających z gwarancji lub w przypadku umowy licencyjnej uprawnienia do używania produktu. F.01U Instrukcja obsługi Bosch Security Systems, Inc.

9 Monitory LCD o wysokich Bezpieczeństwo pl Ostrzeżenia NIEBEZPIECZENSTWO! Duże zagrożenie: Ten symbol oznacza sytuację bezpośredniego zagrożenia, np. wysokie napięcie wewnątrz obudowy produktu. Doprowadzenie do takiej sytuacji może grozić porażeniem prądem elektrycznym, poważnymi obrażeniami ciała lub śmiercią. OSTRZEZENIE! Średnie zagrożenie: oznacza sytuację potencjalnie niebezpieczną. Sytuacja taka może grozić niewielkimi lub średnimi obrażeniami ciała. UWAGA! Małe zagrożenie: oznacza sytuację potencjalnie niebezpieczną. Sytuacja taka może grozić szkodami materialnymi lub uszkodzeniem urządzenia. 1.3 Ważne uwagi Akcesoria Nie umieszczać urządzenia na niestabilnych stojakach, trójnogach, wspornikach lub podstawach. Urządzenie może spaść, powodując poważne obrażenia osób oraz nieodwracalne uszkodzenie urządzenia. Należy używać tylko wózków, podstaw, trójnogów, wsporników lub mocowań zalecanych przez producenta. Zestaw urządzeń instalowanych na wózku należy transportować ostrożnie. Nagłe zatrzymania, nadmierna siła i nierówne powierzchnie mogą spowodować przewrócenie się wózka z urządzeniem. Podczas montażu urządzenia należy ściśle przestrzegać instrukcji producenta. Bosch Security Systems, Inc. Instrukcja obsługi F.01U

10 10 pl Bezpieczeństwo Monitory LCD o wysokich Odłącznik zasilania wszystkich biegunów W instalacji elektrycznej budynku należy zastosować odłącznik rozłączający wszystkie bieguny zasilania, z co najmniej 3-milimetrową separacją styków. W razie konieczności otwarcia obudowy do celów serwisowych lub innych należy odłączyć zasilanie od urządzenia przede wszystkim za pomocą takiego odłącznika. Uziemienie kabla koncentrycznego: Jeśli do urządzenia dołączony jest zewnętrzny system kablowy, należy go uziemić. Sprzęt do zastosowań zewnętrznych powinien być dołączany do wejść urządzenia po podłączeniu wtyczki uziemiającej tego urządzenia do uziemionego gniazda lub po połączeniu zacisku uziemienia z uziomem. Złącza wejściowe urządzenia muszą być odłączone od sprzętu do zastosowań zewnętrznych przed odłączeniem wtyczki uziemiającej lub zacisku uziemienia. W przypadku każdego rodzaju sprzętu do zastosowań zewnętrznych dołączonego do urządzenia należy przestrzegać zaleceń dotyczących bezpieczeństwa, np. odnośnie uziemienia. Tylko modele sprzedawane w Stanach Zjednoczonych: w punkcie 810 przepisów NEC (ANSI / NFPA nr 70) znajdują się informacje na temat prawidłowego uziemienia mocowania i konstrukcji nośnej, uziemienia kabla koncentrycznego do odgromnika, przekrojów przewodów uziemiających, umiejscowienia odgromnika, dołączenia do uziomów i wymagań stawianych uziomom. F.01U Instrukcja obsługi Bosch Security Systems, Inc.

11 Monitory LCD o wysokich Bezpieczeństwo pl 11 Utylizacja Produkt firmy Bosch jest zaprojektowany i wytwarzany z materiałów o wysokiej jakości i elementów nadających się do recyklingu i ponownego wykorzystania. Symbol ten oznacza, że wyrzucanie urządzeń elektrycznych i elektronicznych wycofanych z eksploatacji wraz z odpadami pochodzącymi z gospodarstw domowych jest zabronione. Miejsca zbiórki zużytych urządzeń elektrycznych i elektronicznych są zwykle wyznaczone przez lokalne władze. Zgodnie z Dyrektywą Europejską 2002/96/WE, urządzenia takie powinny być utylizowane w odpowiednich zakładach przetwórczych. Dozór elektroniczny Urządzenie może być używane wyłącznie w miejscach publicznych. Prawo Stanów Zjednoczonych wyraźnie zabrania potajemnego nagrywania komunikacji odbywającej się drogą werbalną. Ochrona środowiska Firma Bosch przywiązuje szczególną wagę do kwestii ochrony środowiska. Urządzenie zostało zaprojektowane tak, aby w możliwie jak największym stopniu było przyjazne dla środowiska. Urządzenie jest wrażliwe na ładunki elektrostatyczne Należy przestrzegać odpowiednich zaleceń dla urządzeń CMOS / MOSFET w celu zapobieżenia wyładowaniom elektrostatycznym. UWAGA: Podczas kontaktu z płytkami drukowanymi znajdującymi się wewnątrz urządzenia należy zakładać paski uziemiające na nadgarstki oraz przestrzegać odpowiednich zasad bezpieczeństwa elektrostatycznego. Bezpieczniki W celu ochrony urządzenia odgałęzienie obwodu musi być zabezpieczone bezpiecznikiem o maks. wartości 16 A. Zabezpieczenie musi być zgodne z normą NEC800 (CEC Section 60). Uziemienie i polaryzacja Urządzenie może być wyposażone w polaryzowaną wtyczkę przewodu zasilania napięciem przemiennym (wtyczkę z jednym bolcem szerszym niż drugi). To zabezpieczenie sprawia, że wtyczkę można włożyć do gniazda zasilania tylko w jeden sposób. Jeśli wtyczki nie można włożyć Bosch Security Systems, Inc. Instrukcja obsługi F.01U

12 12 pl Bezpieczeństwo Monitory LCD o wysokich do gniazda, należy poprosić elektryka o wymianę przestarzałego gniazda. Polaryzacja wtyczki jest zabezpieczeniem, które należy stosować. Urządzenie może być wyposażone w 3-żyłową wtyczkę z obwodem ochronnym (wtyczkę z trzecim stykiem służącym jako uziemienie). To zabezpieczenie umożliwia włożenie wtyczki wyłącznie do gniazda z uziemieniem. Jeśli wtyczki nie można włożyć do gniazda, należy zlecić elektrykowi wymianę przestarzałego gniazda. Uziemienie wtyczki jest zabezpieczeniem, które należy stosować. Przenoszenie Przed przeniesieniem urządzenia odłączyć je od zasilania. Urządzenie należy przenosić z zachowaniem należytej ostrożności. Nadmierna siła lub wstrząs może spowodować uszkodzenie urządzenia i dysków twardych. Kable sygnałowe w zastosowaniach zewnętrznych Instalacja kabli sygnałowych w zastosowaniach zewnętrznych musi spełniać normy NEC725 i NEC800 (CEC Rule i CEC Section 60) w zakresie odstępu izolacyjnego od kabli zasilających i przewodów odgromowych oraz ochrony przeciwprzepięciowej. Urządzenia dołączone na stałe W instalacji elektrycznej budynku musi być zamontowany łatwo dostępny odłącznik. Urządzenia odłączane Gniazda zasilające instalować w pobliżu urządzeń tak, aby były one łatwo dostępne. Ponowne podłączenie zasilania Jeśli zasilanie urządzenia zostanie wyłączone z powodu przekroczenia wymaganej temperatury pracy, należy odłączyć kabel zasilający, poczekać przynajmniej 30 sekund, a następnie ponownie dołączyć kabel zasilający. Linie elektroenergetyczne Nie należy instalować wyświetlacza w pobliżu napowietrznych linii energetycznych czy oświetleniowych, ani w miejscach, w których mógłby się z nimi stykać. F.01U Instrukcja obsługi Bosch Security Systems, Inc.

13 Monitory LCD o wysokich Bezpieczeństwo pl 13 Urządzenia do montażu w szafie typu Rack Wentylacja Urządzenia mogą być montowane w zabudowanych instalacjach lub w szafach typu Rack wyłącznie pod warunkiem, że zostanie zapewniona odpowiednia wentylacja lub zostaną spełnione określone wymagania producenta. Urządzenie nie może rozgrzewać się powyżej maksymalnej temperatury pracy. Obciążenie mechaniczne Montaż urządzenia w szafie typu Rack musi być wykonany w taki sposób, aby nie narażać urządzenia na niekorzystne warunki pracy spowodowane nierównomiernym obciążeniem mechanicznym. Zabezpieczone obwody niskonapięciowe (SELV) Wszystkie porty wejściowe/wyjściowe urządzenia są zabezpieczonymi obwodami niskonapięciowymi (SELV). Obwody SELV można łączyć tylko z innymi obwodami SELV. Ponieważ obwody ISDN są uważane za obwody pracujące pod napięciem sieci telefonicznej (TNV), należy unikać łączenia z nimi obwodów SELV. Uziemienie systemu/uziemienie bezpieczeństwa Uziemienie systemu jest stosowane wyłącznie w celu spełnienia wymogów standardów bezpieczeństwa lub instalacji w danym kraju. Firma Bosch nie zaleca podłączania uziemienia systemu do uziemienia bezpieczeństwa, z wyjątkiem sytuacji, w których jest to absolutnie niezbędne. Jeśli mimo to połączone zostanie uziemienie systemu i uziemienie bezpieczeństwa, a pętle uziemienia spowodują zakłócenia sygnału wizyjnego, należy zastosować transformator izolujący (dostępny osobno w ofercie Bosch). UWAGA! Połączenie uziemienia systemu i uziemienia bezpieczeństwa może spowodować powstanie pętli uziemienia, które mogą zakłócać działanie systemu CCTV. Bosch Security Systems, Inc. Instrukcja obsługi F.01U

14 14 pl Bezpieczeństwo Monitory LCD o wysokich Zanik sygnału wizyjnego Zanik sygnału wizyjnego jest nieodłącznym zjawiskiem przy cyfrowym zapisie obrazu. W związku z tym firma Bosch Security Systems nie ponosi odpowiedzialności za szkody spowodowane brakiem określonych danych wizyjnych. Aby ograniczyć do minimum ryzyko utraty danych cyfrowych, firma Bosch Security Systems zaleca stosowanie kilku systemów zapisu, jak również tworzenie kopii zapasowych całości danych analogowych i cyfrowych. UWAGA! Produkt jest urządzeniem klasy A. W środowisku mieszkalnym urządzenie może powodować zakłócenia radiowe. W wypadku ich wystąpienia użytkownik może zostać zobowiązany do podjęcia określonych działań zapobiegawczych. F.01U Instrukcja obsługi Bosch Security Systems, Inc.

15 Monitory LCD o wysokich Bezpieczeństwo pl 15 Zgodność z wymaganiami FCC i ICES Urządzenie spełnia wymagania Części 15 przepisów FCC. Praca urządzenia warunkowana jest dwoma poniższymi wymaganiami: urządzenie nie może powodować zakłóceń radiowych, a także urządzenie musi tolerować odbierane zakłócenia, łącznie z zakłóceniami mogącymi spowodować niewłaściwe działanie. Uwaga: Urządzenie poddano testom potwierdzającym zgodność z wymaganiami określonymi dla urządzenia cyfrowego klasy A, według Części 15 przepisów FCC i ICES-003. Wymagania te określają odpowiedni poziom zabezpieczenia przed szkodliwymi zakłóceniami, jeśli eksploatacja sprzętu odbywa się w pomieszczeniach biurowych. Urządzenie wytwarza, wykorzystuje i emituje fale o częstotliwościach radiowych, dlatego jeśli nie jest zainstalowane i używane zgodnie z instrukcją obsługi, może powodować zakłócenia w łączności radiowej. W przypadku eksploatacji na terenach mieszkalnych urządzenie może powodować szkodliwe zakłócenia. Użytkownik jest zobowiązany wyeliminować je na własny koszt. Nie wolno wprowadzać jakichkolwiek zmian lub przeróbek bez zgody strony odpowiedzialnej za zapewnienie kompatybilności elektromagnetycznej. Wszelkie tego typu zmiany lub modyfikacje mogą spowodować utratę przez użytkownika prawa do eksploatacji urządzenia. W razie potrzeby użytkownik powinien zasięgnąć porady u sprzedawcy lub doświadczonego technika radiowo-telewizyjnego. Pomocna może okazać się również następująca broszura wydana przez Federalną Komisję ds. Łączności (FCC): How to Identify and Resolve Radio-TV Interference Problems (Sposoby ustalania przyczyn i eliminowania zakłóceń radiowych i telewizyjnych). Broszura jest dostępna w wydawnictwie U.S. Government Printing Office, Washington, DC 20402, nr kat Bosch Security Systems, Inc. Instrukcja obsługi F.01U

16 16 pl Bezpieczeństwo Monitory LCD o wysokich Informations FCC et ICES Ce produit est conforme aux normes FCC partie 15. la mise en service est soumises aux deux conditions suivantes : cet appareil ne peut pas provoquer d'interférence nuisible et cet appareil doit pouvoir tolérer toutes les interférences auxquelles il est soumit, y compris les interférences qui pourraient influer sur son bon fonctionnement. AVERTISSEMENT : Suite à différents tests, cet appareil s est révélé conforme aux exigences imposées aux appareils numériques de Classe A en vertu de la section 15 du règlement de la Commission fédérale des communications des États-Unis (FCC). Ces contraintes sont destinées à fournir une protection raisonnable contre les interférences nuisibles quand l'appareil est utilisé dans une installation commerciale. Cette appareil génère, utilise et émet de l'energie de fréquence radio, et peut, en cas d'installation ou d'utilisation non conforme aux instructions, générer des interférences nuisibles aux communications radio. L utilisation de ce produit dans une zone résidentielle peut provoquer des interférences nuisibles. Le cas échéant, l utilisateur devra remédier à ces interférences à ses propres frais. Au besoin, l utilisateur consultera son revendeur ou un technicien qualifié en radio/télévision, qui procédera à une opération corrective. La brochure suivante, publiée par la Commission fédérale des communications (FCC), peut s avérer utile : How to Identify and Resolve Radio-TV Interference Problems (Comment identifier et résoudre les problèmes d interférences de radio et de télévision). Cette brochure est disponible auprès du U.S. Government Printing Office, Washington, DC 20402, États-Unis, sous la référence n F.01U Instrukcja obsługi Bosch Security Systems, Inc.

17 Monitory LCD o wysokich Bezpieczeństwo pl 17 Oświadczenie Organizacja Underwriter Laboratories Inc. ( UL ) nie przetestowała parametrów, niezawodności lub sposobów emisji sygnałów w niniejszym urządzeniu. Organizacja UL przetestowała tylko aspekty związane z ryzykiem pożaru, porażenia i/lub zagrożenia związane z niebezpieczeństwem wypadku, zgodnie z normą UL Standard(s) for Safety for Closed Circuit Television Equipment, UL 2044 (Standardy dotyczące bezpieczeństwa urządzeń telewizyjnych funkcjonujących w obiegu zamkniętym, UL 2044). Certyfikat UL nie obejmuje parametrów, niezawodności lub sposobów emisji sygnałów w niniejszym urządzeniu. ORGANIZACJA UL NIE WYDAJE ŻADNYCH OŚWIADCZEŃ, GWARANCJI ANI CERTYFIKATÓW ODNOŚNIE PARAMETRÓW, NIEZAWODNOŚCI LUB SPOSOBÓW EMISJI SYGNAŁÓW W NINIEJSZYM URZĄDZENIU. Oświadczenie Organizacja Underwriter Laboratories Inc. ( UL ) nie przetestowała parametrów, niezawodności lub sposobów emisji sygnałów w niniejszym urządzeniu. Organizacja UL przetestowała tylko aspekty związane z ryzykiem pożaru, porażenia i / lub zagrożenia związane z niebezpieczeństwem wypadku zgodnie z normą UL Standard(s) for Safety for Information Technology Equipment, UL Certyfikat UL nie obejmuje parametrów, niezawodności lub sposobów emisji sygnałów w niniejszym urządzeniu. ORGANIZACJA UL NIE WYDAJE ŻADNYCH OŚWIADCZEŃ, GWARANCJI ANI CERTYFIKATÓW ODNOŚNIE PARAMETRÓW, NIEZAWODNOŚCI LUB SPOSOBÓW EMISJI SYGNAŁÓW W NINIEJSZYM URZĄDZENIU. Prawa autorskie Niniejsza instrukcja stanowi własność intelektualną firmy Bosch Security Systems i jest chroniona prawem autorskim. Wszelkie prawa zastrzeżone. Bosch Security Systems, Inc. Instrukcja obsługi F.01U

18 18 pl Bezpieczeństwo Monitory LCD o wysokich Znaki towarowe Wszystkie nazwy urządzeń i oprogramowania użyte w niniejszym dokumencie powinny być traktowane jako zastrzeżone znaki towarowe. UWAGA! Niniejsza instrukcja została przygotowana zgodnie z najlepszą wiedzą, a informacje tu zawarte zostały szczegółowo sprawdzone. W chwili oddania do druku tekst instrukcji był kompletny i poprawny. Ze względu na ciągłe doskonalenie produktu zawartość niniejszego dokumentu może ulec zmianie bez powiadomienia. Bosch Security Systems nie ponosi odpowiedzialności za uszkodzenia wynikłe bezpośrednio lub pośrednio z błędów lub rozbieżności pomiędzy dokumentem a opisywanym produktem. 1.4 Obsługa klienta i serwis Jeśli urządzenie wymaga naprawy, należy skontaktować się z najbliższym autoryzowanym punktem serwisowym firmy Bosch Security Systems w celu uzyskania wskazówek dotyczących dostawy urządzenia. Centra serwisowe USA Centrum napraw- Telefon: Faks: repair@us.bosch.com Biuro obsługi klienta Telefon: Faks: security.sales@us.bosch.com Pomoc techniczna Telefon: Faks: lub technical.support@us.bosch.com Kanada Telefon: F.01U Instrukcja obsługi Bosch Security Systems, Inc.

19 Monitory LCD o wysokich Bezpieczeństwo pl 19 Faks: Europa, Bliski Wschód, Afryka Centrum napraw Telefon: 31 (0) Faks: 31 (0) RMADesk.STService@nl.bosch.com Azja Centrum napraw Telefon: Faks: rmahelpdesk@sg.bosch.com Biuro obsługi klienta Telefon: 86 (0) lub 86 (0) Faks: 86 (0) customer.service@cn.bosch.com Gwarancja i informacje dodatkowe Dodatkowe informacje lub informacje na temat gwarancji można uzyskać u przedstawiciela firmy Bosch Security Systems lub na stronie internetowej pod adresem: Bosch Security Systems, Inc. Instrukcja obsługi F.01U

20 20 pl Rozpakowanie Monitory LCD o wysokich 2 Rozpakowanie Urządzenie należy rozpakowywać i obsługiwać z należytą ostrożnością. Jeśli jakikolwiek element zestawu wygląda na uszkodzony podczas transportu, należy niezwłocznie powiadomić o tym firmę spedycyjną. Sprawdzić, czy w opakowaniu znajdują się elementy wymienione na poniższej liście. W przypadku braku jakiegokolwiek elementu należy powiadomić pracownika działu handlowego lub działu obsługi klienta firmy Bosch Security Systems. Opakowanie fabryczne jest najlepszym zabezpieczeniem urządzenia na czas transportu i musi być używane w przypadku odsyłania urządzenia do serwisu. Opakowanie warto zachować na przyszłość. 2.1 Lista części Ilość Opis 1 Monitor kolorowy LCD UML lub UML Instrukcja instalacji (broszura drukowana, wersja angielska) 1 Instrukcja instalacji (broszura drukowana, wersja japońska) 1 Instrukcja instalacji (CD-ROM, wersja wielojęzyczna) 2 Kable zasilające 3-żyłowe z wtyczką z uziemieniem, długość 1,8 m; jeden z wtyczką typu europejskiego, a drugi amerykańskiego 1 Zasilacz (tylko model UML ) 1 Kabel DVI-D/DVI-D, 1,8 m 1 Kabel VGA/VGA (D-Sub), 1,8 m 1 Kable wyzwalania 1 Pilot zdalnego sterowania 2 Baterie AAA F.01U Instrukcja obsługi Bosch Security Systems, Inc.

21 Monitory LCD o wysokich Panele monitorów pl 21 3 Panele monitorów 3.1 Przedni panel sterowania modelu UML Odn. Przycisk Illustracja 3.1 Opis Przedni panel modelu UML Enter Umożliwia wybór źródła sygnału. 2 Menu Powoduje wyświetlenie menu ekranowych (OSD). 3 Umożliwia regulację ustawień w menu OSD. W trybie PC włącza funkcję Regulacja automat. Przewija menu OSD w dół. 4 Umożliwia regulację ustawień w menu OSD. 5 Zmniejsza wartość w menu OSD. Zmniejsza głośność dźwięku. 6 Zwiększa wartość w menu OSD. Służy jako funkcja Wprowadź w menu OSD. Zwiększa głośność dźwięku. Przewija menu OSD w górę. Przewija menu OSD w lewo. Przewija menu OSD w prawo. 7 Zasilanie Zasilanie monitora (włączone/wyłączone) 8 Regulowany stojak Demontowalny stojak, który pozwala na swobodną regulację kąta patrzenia na monitor. 9 Czujnik Odbiera sygnały sterujące z pilota. podczerwieni i Informuje o stanie pracy monitora: wskaźnik LED Zasilanie włączone (dioda zielona) Zasilanie wyłączone, tryb gotowości (dioda czerwona) Bosch Security Systems, Inc. Instrukcja obsługi F.01U

22 22 pl Panele monitorów Monitory LCD o wysokich 3.2 Dolny panel modelu UML Illustracja 3.2 Widok modelu UML z dołu (panel wejścia/wyjścia) Odn. Odn. 1 Wejście 24 VDC 8 Wejście wizyjne 1 (AV1) 2 Wejście HDMI 9 Wyjście wizyjne 1 (AV1) 3 Wejście DVI-2 10 Wyjście wizyjne 2 (AV2) 4 Wejście DVI-1 11 Wejście wizyjne 2 (AV2) 5 Wejście RS-232 (do aktualizacji 12 Wejście wyzwalania oprogramowania układowego) 6 Wejście VGA 13 Wejście foniczne (lewy/prawy) 7 Wejście S-Video F.01U Instrukcja obsługi Bosch Security Systems, Inc.

23 Monitory LCD o wysokich Panele monitorów pl Przedni panel modelu UML Illustracja 3.3 Widok modelu UML z przodu Odn. Przycisk Opis 1 Czujnik podczerwieni i Odbiera sygnały sterujące z pilota. Informuje o stanie pracy monitora: wskaźnik LED Zasilanie włączone (dioda zielona) Zasilanie wyłączone, tryb gotowości (dioda czerwona) Bosch Security Systems, Inc. Instrukcja obsługi F.01U

24 24 pl Panele monitorów Monitory LCD o wysokich 3.4 Tylny panel sterowania modelu UML Illustracja 3.4 Widok modelu UML z tyłu i panel sterowania Odn. Przycisk Opis 1 Uchwyty Podczas przenoszenia i instalowania monitora należy korzystać z uchwytów. 2 Otwór blokady Służy do zainstalowania blokady Kensington, która zapobiega Kensington kradzieżom. 3 Wejście Umożliwia wybór źródła sygnału. 4 Menu Powoduje wyświetlenie menu ekranowych (OSD). 5 Umożliwia regulację ustawień w menu OSD. Przewija menu OSD w dół. W trybie PC włącza funkcję Regulacja automat. 6 Umożliwia regulację ustawień w menu OSD. Przewija menu OSD w górę. 7 Zmniejsza wartość w menu OSD. Zmniejsza głośność dźwięku. Przewija menu OSD w lewo. 8 Zwiększa wartość w menu OSD. Służy jako funkcja Wprowadź w menu OSD. Zwiększa głośność dźwięku. Przewija menu OSD w prawo. 9 Zasilanie Zasilanie monitora (włączone/wyłączone) 10 Dioda LED Informuje o stanie pracy monitora: Zasilanie włączone (dioda zielona) Zasilanie wyłączone, tryb gotowości (dioda czerwona) F.01U Instrukcja obsługi Bosch Security Systems, Inc.

25 Monitory LCD o wysokich Panele monitorów pl Dolny panel modelu UML Illustracja 3.5 Widok modelu UML z dołu (panel wejścia/wyjścia) Odn. Odn. 1 Wejścia zasilania VAC 8 Wejście wizyjne 1 (AV1) 2 Wejście HDMI 9 Wyjście wizyjne 1 (AV1) 3 Wejście DVI-2 10 Wyjście wizyjne 2 (AV2) 4 Wejście DVI-1 11 Wejście wizyjne 2 (AV2) 5 Wejście RS-232 (do aktualizacji 12 Wejście wyzwalania oprogramowania układowego) 6 Wejście VGA 13 Wejście foniczne (lewy/prawy) 7 Wejście S-Video Bosch Security Systems, Inc. Instrukcja obsługi F.01U

26 26 pl Panele monitorów Monitory LCD o wysokich 3.6 Pilot zdalnego sterowania Illustracja 3.6 Pilot zdalnego sterowania F.01U Instrukcja obsługi Bosch Security Systems, Inc.

27 Monitory LCD o wysokich Panele monitorów pl 27 Nr Przycisk Opis 1 POWER Włączanie i wyłączanie zasilania. 2 Contrast Regulacja kontrastu obrazu. 3 Backlight Regulacja intensywności podświetlenia monitora LCD. 4 Color Tone Regulacja odcienia kolorów obrazu. 5 Auto Adj. Automatyczne dopasowanie do karty graficznej. 6 Info Wyświetlenie ustawień wybranego wejścia. 7 Mute Wyciszenie dźwięku. 8 Auto Switching Wybór funkcji automatycznego przełączania. 9 PIP Wybór funkcji obraz w obrazie (PIP). 10 YPbPr (brak funkcji) 11 PC Wybór trybu PC. 12 AV1 Wybór trybu AV1. 13 AV2 Wybór trybu AV2. 14 Input Wybór źródła sygnału, który ma być wyświetlany. 15 Exit Zamknięcie menu OSD. 16 (brak funkcji) 17 Arrow keys; ENTER Poruszanie kursorem w górę, dół, lewo i prawo po menu OSD. Zatwierdzenie wyboru w menu OSD. 18 (brak funkcji) 19 Brightness Regulacja jasności obrazu. 20 P. Mode Zmiana trybu obrazu. Ponowne naciskanie powoduje zmianę wybranej opcji. 21 Size Zmiana formatu ekranu w trybie wideo. Ponowne naciskanie powoduje zmianę wybranej opcji. 22 Trigger Wybór funkcji wyzwalania. 23 HDMI Wybór trybu HDMI. 24 DVI2 Wybór trybu DVI2. 25 DV1 Wybór trybu DVI1. 26 S-Video Wybór trybu S-Video. 27 MENU Wyświetlenie głównego menu OSD. Naciśnięcie powoduje powrót do menu głównego z dowolnego miejsca w menu OSD. 28 (brak funkcji) Bosch Security Systems, Inc. Instrukcja obsługi F.01U

28 28 pl Panele monitorów Monitory LCD o wysokich 3.7 Wkładanie baterii do pilota 1. Obróć pilota przyciskami do dołu i wysuń pokrywę, przyciskając ją. 2. Włóż 2 baterie alkaliczne AAA, dopasowując ich bieguny do oznaczeń (+) i (-) w komorze baterii. 3. Załóż pokrywę na komorę baterii Illustracja 3.7 Wkładanie baterii do pilota Uwaga: Baterie należy wymieniać w zależności od potrzeby lub przynajmniej raz na rok. Zużyte baterie należy wrzucić do odpowiednio oznakowanego pojemnika. F.01U Instrukcja obsługi Bosch Security Systems, Inc.

29 Monitory LCD o wysokich Opis pl 29 4 Opis Monitory LCD o wysokich parametrach firmy Bosch służą do wyświetlania obrazu kolorowego w standardzie PAL lub NTSC w systemach CCTV. Monitory posiadają: dwa (2) przelotowe wejścia BNC całkowitego sygnału wizyjnego, jedno (1) wejście foniczne RCA (lewy/prawy kanał) oraz jedno (1) wejście Y/C (S- Video) z 4-stykowym gniazdem mini-din. Ponadto w każdym modelu znajduje się analogowe wejście VGA z 15-stykowym złączem D-sub, które pozwala na podłączanie coraz częściej stosowanych w systemach zabezpieczeń komputerów i cyfrowych urządzeń wizyjnych, wejście HDMI (High Definition Multimedia Input) oraz dwa złącza DVI. Dostęp do funkcji sterowania monitorem odbywa się poprzez przyciski oraz system menu ekranowych (OSD). Opisy złączy i przycisków w poszczególnych modelach można znaleźć w Punkt 3 Panele monitorów, Strona Charakterystyka 26 calowe i 42 calowe modele Automatyczne wykrywanie standardu NTSC/PAL Wejście VGA 640 x 480 (60/72/75 Hz) 720 x 400 (70 Hz) 800 x 600 (60/75 Hz) 1024 x 768 (60/75 Hz) 1280 x 768 (60 Hz) 1280 x 960 (60 Hz) 1280 x 1024 (60/75 Hz) 1366 x 768 (60 Hz) Wejście kompozytowego sygnału wizyjnego Wejście Y/C (S-Video) Wejście DVI Wejście HDMI (480i 60 Hz, 480p 60 Hz, 576i 50 Hz, 576p 50 Hz, 720p 50/60 Hz, 1080i 50/60 Hz, 1080p 50/60 Hz) Wejście wyzwalania Wielojęzyczne menu ekranowe (OSD) Bosch Security Systems, Inc. Instrukcja obsługi F.01U

30 30 pl Opis Monitory LCD o wysokich 4.2 Zasilanie Model UML UML Napięcie znamionowe 120/230 VAC 50/60 Hz 120/230 VAC 50/60 Hz Zakres napięcia Moc przy napięciu znamionowym Standard TV V < 70 W NTSC/PAL V < 210 W NTSC/PAL F.01U Instrukcja obsługi Bosch Security Systems, Inc.

31 Monitory LCD o wysokich Instalowanie monitora pl 31 5 Instalowanie monitora W niniejszym rozdziale omówiono procedury instalacji monitorów UML i UML Monitor powinien zostać zainstalowany przez wykwalifikowanego pracownika obsługi, zgodnie ze wszystkimi obowiązującymi normami postępowania. 5.1 Wentylacja Aby monitor się nie przegrzewał, znajdujące się na tylnym panelu otwory wentylacyjne nie mogą być zasłonięte. 5.2 Montaż monitora Monitory UML i UML są przeznaczone do ustawienia na biurku lub montażu na ścianie lub w szafie typu Rack Instalacja na blacie biurka Monitory o wysokich parametrach firmy Bosch są sprzedawane wraz z trójżyłowym kablem zasilającym typu amerykańskiego i trójżyłowym kablem zasilającym typu europejskiego. Kabel zasilający typu amerykańskiego służy do podłączania monitora do sieci zasilającej 120 VAC, 60 Hz, a europejskiego do sieci zasilającej 230 VAC, 50 Hz. Monitor automatycznie dopasowuje się do jednego albo drugiego napięcia zasilającego. Bosch Security Systems, Inc. Instrukcja obsługi F.01U

32 32 pl Instalowanie monitora Monitory LCD o wysokich UML Kąt widzenia monitora można wyregulować, aby dopasować go do najwygodniejszej pozycji umożliwiającej monitorowanie Illustracja 5.1 Dostosowanie kąta widzenia monitora (UML ) UML Tylny panel monitora umożliwia przyłączenie stojaka (element 1 poniżej) w celu umieszczenia urządzenia na blacie biurka. Illustracja 5.2 Instalowanie stojaków (UML ) F.01U Instrukcja obsługi Bosch Security Systems, Inc.

33 Monitory LCD o wysokich Instalowanie monitora pl Montaż ścienny Monitor można zamontować na ścianie, wykorzystując otwory montażowe i stałopozycyjny lub uchylny uchwyt naścienny. Na poniższych ilustracjach przedstawiono rozstaw otworów montażowych w monitorach UML i UML UWAGA! Należy korzystać z systemów mocowania UL, których kategoria umożliwia utrzymanie podanego poniżej ciężaru monitorów (bez stojaka): UML : 10 kg UML : 23,85 kg 200 mm 100 mm 100 mm Illustracja 5.3 UML rozstaw otworów montażowych Bosch Security Systems, Inc. Instrukcja obsługi F.01U

34 34 pl Instalowanie monitora Monitory LCD o wysokich 400 mm 200 mm Illustracja 5.4 UML rozstaw otworów montażowych 5.3 Podłączanie kompozytowego sygnału wizyjnego do monitora Na tylnym panelu bocznym monitora znajdują się dwa (2) złącza BNC służące jako wejścia kompozytowego sygnału wizyjnego i dwa (2) złącza BNC służące jako wyjścia kompozytowego sygnału wizyjnego (patrz Rysunek 3.2 i Rysunek 3.5). Uwaga: Wszystkie wejścia wizyjne są przelotowe. Jeśli jest wykorzystywane tylko jedno złącze, wartość impedancji jest automatycznie ustawiana na 75 Ω na złączu wejściowym przez wejście sygnału (patrz Rysunek 5.10). Jeśli jest również podłączony kabel do złącza wyjściowego, sygnał wideo może zostać przekazany do innego monitora poprzez funkcję pasywnego połączenia przelotowego. W ten sposób można połączyć maksymalnie 3 monitory (patrz Rysunek 5.11). Uwaga: Aby wybrać złącze AV1 lub AV2, należy nacisnąć przycisk Enter lub Input, a następnie na panelu przednim monitora nacisnąć przycisk strzałki w dół lub górę. F.01U Instrukcja obsługi Bosch Security Systems, Inc.

35 Monitory LCD o wysokich Instalowanie monitora pl Podłączanie sygnału Y/C (S-Video) do monitora Monitor jest wyposażony w 1 złącze typu mini-din znajdujące się na tylnym bocznym panelu, które pełni funkcję wejścia S- Video (Y/C) (patrz Rysunek 3.2 i Rysunek 3.5). Uwaga: Impedancja końcowa wejść Y i C wynosi 75 Ω. Illustracja 5.5 Styki złącza Y/C Numer Wejście 1 Uziemienie 2 Uziemienie 3 Sygnał Y 4 Sygnał C 5.5 Podłączanie fonii do monitora Na tylnym panelu znajduje się 1 zestaw złączy stereofonicznych, które służą jako wejście foniczne. To wejście foniczne nie jest sprzężone z żadnym wejściem na tylnym panelu i może zostać podłączone do dowolnego wejścia fonicznego. Bosch Security Systems, Inc. Instrukcja obsługi F.01U

36 36 pl Instalowanie monitora Monitory LCD o wysokich 5.6 Podłączanie sygnału z komputera do monitora Istnieją trzy sposoby podłączenia sygnału z komputera do monitora: przez złącze HDMI, DVI lub VGA Złącze HDMI Podłączyć kabel HDMI (nie znajduje się w zestawie) do wejścia HDMI na dolnym panelu monitora. Illustracja 5.6 Wejście HDMI Złącze DVI Podłączyć kabel DVI-D (w zestawie) do jednego z wejść DVI-D na dolnym panelu monitora. Illustracja 5.7 Wejście DVI F.01U Instrukcja obsługi Bosch Security Systems, Inc.

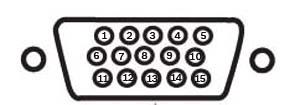

37 Monitory LCD o wysokich Instalowanie monitora pl Złącze VGA Sygnał z komputera do monitora można przesłać przez złącze VGA, znajdujące się na tylnym panelu i kabel VGA (z dwoma złączami D-SUB). Illustracja 5.8 Wejście VGA Styk Opis Styk Opis Styk Opis 1 Sygnał wizyjny 6 Sygnał masy 11 Uziemienie składowej składowej czerwonej czerwonej czerwony 2 Sygnał wizyjny 7 Sygnał masy 12 SDA (dla kanału DDC) składowej składowej zielonej zielonej 3 Sygnał wizyjny 8 Sygnał masy 13 H-Sync lub H+V Sync składowej składowej niebieskiej niebieskiej 4 Uziemienie 9 Nie dot. 14 V-Sync 5 Uziemienie 10 Wykrywanie kabla 15 SCL (dla kanału DDC) sygnałowego 5.7 Podłączanie wyzwalania alarmu Monitor jest wyposażony w wejście wyzwalania alarmu oraz kabel wyzwalania. Podzespoły te umożliwiają podłączenie przekaźnika alarmowego urządzenia, np. kamery lub kontaktronu drzwiowego. Dwie wolne końcówki kabla wyzwalania należy podłączyć do wyjść przekaźnikowych w urządzeniu. Następnie drugi koniec kabla należy poprowadzić do złącza wejścia wyzwalania na panelu tylnym monitora. Poniższa ilustracja przedstawia typową konfigurację przekaźnika alarmowego: Bosch Security Systems, Inc. Instrukcja obsługi F.01U

38 38 pl Instalowanie monitora Monitory LCD o wysokich Illustracja 5.9 Przekaźnik alarmowy kamera - monitor Numer Opis 1 Kamera Dinion 2 Końcówki otwarte podłączone do wyjść wyzwalania 3 i 4 3 Panel tylny monitora UML W powyższym przykładzie wolne końcówki kabla wyzwalania są podłączone do wyjść wyzwalania numer 3 i 4 kamery Dinion. Kabel jest poprowadzony do panelu tylnego monitora UML, zaś końcówka z wtyczką jest podłączona do wejścia wyzwalania. Przykład: Typowa konfiguracja wyzwalania alarmu W tym przypadku kamera Dinion służy do wykrywania ruchu. Kiedy zostanie wykryty ruch, kamera przesyła sygnał alarmowy do monitora UML. Monitor przełącza sygnał wejściowy na podgląd obrazu z kamery Dinion i uruchamia sygnał dźwiękowy. 1. Poprowadź kabel koncentryczny z wyjścia wizyjnego kamery Dinion do wejścia AV1 w monitorze UML. 2. Skonfiguruj następujące ustawienia w kamerze Dinion: VMD: OSD Area (Obszar): 1 Active (Aktywny): On (Wł.) 3. Podłącz jedną wolną końcówkę do wyjścia przekaźnikowego nr 3 w tylnej części kamery Dinion, a drugą do wyjścia przekaźnikowego nr Drugi koniec kabla wyzwalania poprowadź do złącza wejścia wyzwalania na tylnym panelu monitora. 5. Podłącz monitor do gniazda zasilania, a następnie naciśnij przycisk zasilania. F.01U Instrukcja obsługi Bosch Security Systems, Inc.

39 Monitory LCD o wysokich Instalowanie monitora pl W monitorze przejdź do menu Wyzwalanie: a. Naciśnij przycisk Menu. b. Naciśnij przycisk strzałki w dół, aby uzyskać dostęp do menu Konfiguracja. c. Naciśnij przycisk strzałki w prawo, aby przejść do menu Konfiguracja. d. Naciśnij ponownie przycisk strzałki w dół, aż do zaznaczenia opcji Wyzwalanie, a następnie naciśnij przycisk strzałki w prawo. 7. W menu Wyzwalanie wprowadź wymagane zmiany, tak aby ustawienia odpowiadały przedstawionym poniżej: Włączenie wyzwalania Wł. Wejście wyzwalania AV1 Sygnał dźwiękowy Wł. Czas wyzwalania 10 Opcja wyzwalania Wysoki Move Enter Enter Exit 8. Nacisnąć trzy (3) razy przycisk Menu, aby powrócić do podglądu obrazu. Bosch Security Systems, Inc. Instrukcja obsługi F.01U

40 40 pl Instalowanie monitora Monitory LCD o wysokich 5.8 System jedno-/wielomonitorowy Illustracja 5.10 System jednomonitorowy Odn. Opis Odn. Opis 1 Kamera wizyjna 3 Wyjście AV1 2 Wejście AV1 4 Cyfrowy rejestrator wizyjny F.01U Instrukcja obsługi Bosch Security Systems, Inc.

41 Monitory LCD o wysokich Instalowanie monitora pl 41 Illustracja 5.11 System wielomonitorowy Odn. Opis 1 Kamera wizyjna 2 Wejście AV1 3 Wyjście AV1 Bosch Security Systems, Inc. Instrukcja obsługi F.01U

42 42 pl Obsługa monitora Monitory LCD o wysokich 6 Obsługa monitora 6.1 Obsługa panelu przedniego Panel przedni modeli UML i UML umożliwia wprowadzenie niezbędnych zmian ustawień w menu OSD. Panel przedni jest przedstawiony na poniższym rysunku. Illustracja 6.1 Przyciski panelu sterowania modelu UML Illustracja 6.2 Przyciski panelu sterowania modelu UML Odn. Przycisk Opis 1 Enter/Input Umożliwia wybór źródła sygnału. 2 Menu Powoduje wyświetlenie menu ekranowych (OSD). 3 Umożliwia regulację ustawień w menu Przewija menu OSD w dół. OSD. W trybie PC regulacja jest automatyczna. 4 Umożliwia regulację ustawień w menu OSD. Przewija menu OSD w górę. 5 Zmniejsza wartość w menu OSD. Przewija menu OSD w Zmniejsza głośność dźwięku. 6 Zwiększa wartość w menu OSD. Służy jako funkcja Wprowadź w menu lewo. Przewija menu OSD w prawo. OSD. Zwiększa głośność dźwięku. 7 Zasilanie Zasilanie monitora (włączone/wyłączone) F.01U Instrukcja obsługi Bosch Security Systems, Inc.

43 Monitory LCD o wysokich Obsługa monitora pl Obsługa menu ekranowego (OSD) monitora Monitory UML i UML oferują dwa (2) tryby: wideo i tryb PC. Monitor LCD jest konfigurowany za pomocą wyświetlanych na ekranie menu i podmenu, w których operator może wybierać parametry działania. Aby otworzyć menu OSD, należy nacisnąć przycisk Menu na panelu sterowania lub pilocie. Ustawienia menu ekranowego zmienia się za pomocą panelu sterowania lub pilota. UWAGA! Po wyświetleniu menu OSD można nacisnąć przycisk Input lub Enter, aby otworzyć wybrane menu, lub przycisk Menu, aby je zamknąć. Aby poruszać się po menu konfiguracyjnych, należy wykonać następujące czynności: 1. Podłącz kabel CVBS, S-Video, DVI, HDMI lub VGA. 2. Naciśnij przycisk zasilania, aby włączyć urządzenie (patrz Rysunek 6.1). 3. W razie potrzeby naciśnij przycisk Input lub Enter oraz przyciski i, aż zostanie wyświetlony sygnał. 4. Naciśnij przycisk Menu, aby aktywować opcje menu głównego (patrz Rysunek 6.1). 5. Naciskaj przyciski i, aby wybrać menu. 6. Naciśnij przycisk, aby otworzyć wybrane menu. 7. Naciskaj przyciski i, aby wybrać podmenu. 8. Naciskaj przyciski i, aby zmienić ustawienie opcji w menu OSD. 9. Naciśnij przycisk menu, aby zamknąć wybrane menu i wrócić do menu głównego lub potwierdzić ustawienie. 10. Naciśnij przycisk menu ponownie, aby zamknąć menu główne OSD. Bosch Security Systems, Inc. Instrukcja obsługi F.01U

44 44 pl Obsługa monitora Monitory LCD o wysokich 6.3 Menu ekranowe W monitorze dostępne są 4 menu ekranowe umożliwiające dostosowanie ustawień. Naciśnij przycisk Menu, aby otworzyć menu ekranowe. Ikona Menu Funkcja Niestandard. Regulacja poziomu jasności, kontrastu, koloru, odcienia, ostrości i podświetlenia ekranu (dostępne opcje różnią się w zależności od wybranego trybu wideo lub PC). Obraz / Dźwięk Dostosowanie ustawień trybu obrazu, odcienia kolorów, źródła dźwięku, wyciszenia, głośności, rozmiaru i parametrów komputera. (dostępne opcje różnią się w zależności od wybranego trybu wideo lub PC). PIP (OBRAZ W OBRAZIE) Dostosowanie ustawień włączenia funkcji PIP, wejścia głównego, wejścia podrzędnego, rozmiaru obrazu PIP, położenia PIP oraz przełączania PIP. Konfiguracja Umożliwia przywrócenie domyślnych ustawień fabrycznych oraz dostosowanie ustawień języka, tła menu OSD, niebieskiego ekranu, blokady klawiszy, wyzwalania, automatycznego przełączania, ściany monitorów (tylko model UML ) oraz przechowywania obrazów. 6.4 Menu Niestandard. Aby otworzyć menu Niestandard., naciśnij przycisk Menu na panelu sterowania monitora. Następnie, aby wybrać to menu, naciśnij przycisk strzałki w górę lub w dół. Naciśnij przycisk strzałki w prawo, aby wejść do menu, a następnie strzałkami w górę i w dół wybierz odpowiedni element. Po zakończeniu naciśnij przycisk Menu, aby zapisać zmiany, a następnie naciśnij przycisk Menu ponownie, aby zamknąć menu OSD. F.01U Instrukcja obsługi Bosch Security Systems, Inc.

45 Monitory LCD o wysokich Obsługa monitora pl 45 Niestandard. Jasność 50 Kontrast 50 Kolor 50 Odcień 50 Ostrość 5 Podświetlenie 100 Move Enter Enter Exit Tabela 6.1 Menu Niestandard. (tryb wideo) Niestandard. Jasność 50 Kontrast 50 Podświetlenie 100 Move Enter Enter Exit Tabela 6.2 Menu Niestandard. (tryb PC) Podmenu Definicja Jasność Regulacja poziomu jasności wyświetlania sygnału wizyjnego w zakresie od 0 do 100. Kontrast Regulacja poziomu kontrastu wyświetlania sygnału wizyjnego w zakresie od 0 do 100. Kolor Regulacja ogólnej intensywności koloru obrazu w zakresie od 0 do 100. Odcień Regulacja odcienia obrazu w zakresie od 0 do 100. Tylko w standardzie NTSC. Ostrość Regulacja poziomu ostrości wyświetlania sygnału wizyjnego w zakresie od 0 do 10. Podświetl Regulacja intensywności podświetlenia ekranu LCD w zakresie od 0 do 100. enie Bosch Security Systems, Inc. Instrukcja obsługi F.01U

46 46 pl Obsługa monitora Monitory LCD o wysokich 6.5 Menu Obraz/Dźwięk Aby otworzyć menu Obraz / Dźwięk, naciśnij przycisk Menu na panelu sterowania monitora, a następnie, naciskając przyciski strzałek w górę i w dół, wybierz ikonę obrazu / dźwięku. Naciśnij przycisk strzałki w prawo, aby wejść do menu, a następnie strzałkami w górę i w dół wybierz odpowiednie podmenu. Po zakończeniu naciśnij przycisk Menu, aby zapisać zmiany, a następnie naciśnij przycisk Menu ponownie, aby zamknąć menu OSD. Obraz / Dźwięk Tryb obrazu Niestandard. Odcień kolorów 6500 K Źródło dźwięku Dźwięk Wycisz Wył. Głośność 50 Rozmiar Pełny Overscan DNR Wł. Filtr grzebien. 3D Wł. Move Enter Enter Exit Tabela 6.3 Menu Obraz/Dźwięk (tryb wideo) F.01U Instrukcja obsługi Bosch Security Systems, Inc.

47 Monitory LCD o wysokich Obsługa monitora pl 47 Obraz / Dźwięk Tryb obrazu Środek Odcień kolorów 6500 K Źródło dźwięku Dźwięk Wycisz Wył. Głośność 50 PC Rozmiar Pełny Move Enter Enter Exit Tabela 6.4 Menu Obraz / Dźwięk (tryb PC) Podmenu Tryb obrazu (tryb wideo) Tryb obrazu (tryb PC) Odcień kolorów Źródło dźwięku Wycisz Definicja Wybór trybu automatycznego sterowania obrazem. Dostępne są następujące opcje: Niestandard.: Stosowane są wartości wybrane przez użytkownika w menu Niestandard. Dynamiczne: Ustawienia jasności, kontrastu i ostrości są dopasowywane automatycznie w celu osiągnięcia jak najwyższej jakości obrazu na ekranie. Standard: Stosowane są domyślne wartości fabryczne. Wybór trybu automatycznego sterowania obrazem. Dostępne są następujące opcje: Niestandard., Wysoki, Środek i Niski. Wybór temperatury kolorów. Dostępne są następujące opcje: 5500 K, 6500 K i 7500 K. Umożliwia wybranie wejścia źródła dźwięku. Dostępne są następujące opcje: HDMI: sygnał ze złącza HDMI. Dźwięk: sygnał z wejścia fonicznego. Włączanie/wyłączanie dźwięku. Dostępne są następujące opcje:wł. i Wył. Głośność Sterowanie głośnością wbudowanego głośnika w zakresie od 0 do 100. Bosch Security Systems, Inc. Instrukcja obsługi F.01U

48 48 pl Obsługa monitora Monitory LCD o wysokich PC (tryb PC) Rozmiar Overscan (tryb wideo) DNR (tryb wideo) Filtr grzebieniowy 3D (tryb wideo) Wybór automatycznego lub ręcznego dopasowania ustawień ekranu pulpitu. Regulacja automat.: Automatyczna synchronizacja ekranu z kartą graficzną. Dostępne są następujące opcje: Faza (zakres 0-32), Położenie w poziomie (zakres 0-100), Położenie w pionie (zakres 0-100), Częstotliwość (zakres 0-32). Wybór trybu sterowania formatem obrazu (Aspect Ratio Control). Dostępne są następujące opcje: Pełny, Normal., Zoom1 i Zoom2. Regulacja ustawień Overscan (powiększenia i obcinania krawędzi) przeprowadzana podczas wyświetlania sygnałów wideo (nie komputera): H-Phase (Faza poz.): Regulacja fazy poziomej nadmiarowego obrazu w zakresie od 1 do 9. V-Phase (Faza pion.): Regulacja fazy pionowej nadmiarowego obrazu w zakresie od 1 do 9. Overscan poz.: Regulacja poziomego rozmiaru ustawień Overscan w zakresie od 1 do 9. Overscan pion.: Regulacja pionowego rozmiaru ustawień Overscan w zakresie od 1 do 9. Redukcja szumów: Wł. lub Wył. Jeśli opcja ta jest wyłączona, jakość obrazu jest nieco gorsza, za to lepszy jest czas reakcji monitora na RUCH. Włączenie lub wyłączenie filtru grzebieniowego 3D. 6.6 Menu PIP (Obraz w obrazie) Aby otworzyć menu PIP (Obraz w obrazie), naciśnij przycisk Menu na panelu sterowania monitora, a następnie, naciskając przyciski strzałek w górę i w dół, wybierz ikonę funkcji obrazu w obrazie. Naciśnij przycisk strzałki w prawo, aby wejść do menu, a następnie strzałkami w górę i w dół wybierz odpowiednie podmenu. Po zakończeniu naciśnij przycisk Menu, aby zapisać zmiany, a następnie naciśnij przycisk Menu ponownie, aby zamknąć menu OSD. F.01U Instrukcja obsługi Bosch Security Systems, Inc.
