Małe monitory LCD/LED UML UML UML UML Instrukcja obsługi
|
|
- Bogumił Chrzanowski
- 8 lat temu
- Przeglądów:
Transkrypt

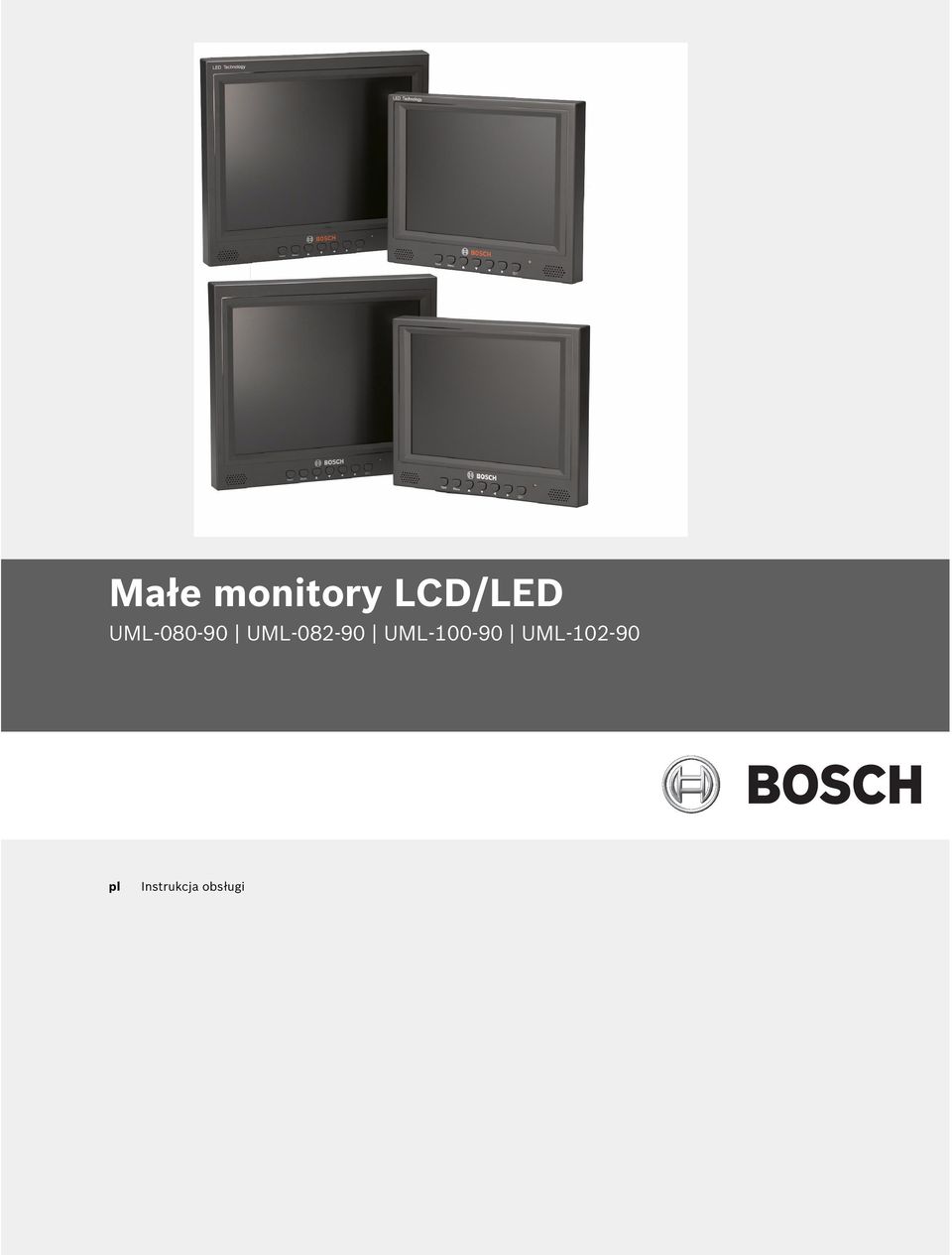

1 Małe monitory LCD/LED UML UML UML UML pl Instrukcja obsługi
2 Małe monitory LCD/LED Spis treści pl 3 Spis treści 1 Bezpieczeństwo Ważne wskazówki dotyczące bezpieczeństwa Ostrzeżenia Ważne uwagi Obsługa klienta i serwis 12 2 Rozpakowanie Lista elementów 13 3 Widok szczegółowy 14 4 Opis Charakterystyka Zasilanie 18 5 Instalowanie monitora Wentylacja Montaż monitora Instalacja na blacie biurka Montaż ścienny Podłączanie kompozytowego sygnału wizyjnego do monitora Podłączanie sygnału Y/C (S-Video) do monitora Podłączanie fonii do monitora Podłączanie sygnału z komputera do monitora System jedno-/wielomonitorowy 22 6 Obsługa monitora Obsługa panelu przedniego Obsługa menu ekranowego (OSD) monitora Menu ekranowe Menu Niestandard Menu Obraz/Dźwięk Menu Konfiguracja 30 7 Zarządzanie zasilaniem Pobór prądu Dioda LED 32 Bosch Security Systems, Inc. Instrukcja obsługi F.01U
3 4 pl Spis treści Małe monitory LCD/LED 8 Rozwiązywanie problemów 33 9 Konserwacja Parametry techniczne UML /UML UML /UML F.01U Instrukcja obsługi Bosch Security Systems, Inc.
4 Małe monitory LCD/LED Bezpieczeństwo pl 5 1 Bezpieczeństwo 1.1 Ważne wskazówki dotyczące bezpieczeństwa Przeczytać, przestrzegać i zachować na przyszłość wszystkie instrukcje dotyczące bezpieczeństwa i obsługi. Przed przystąpieniem do obsługi zastosować się do wszystkich ostrzeżeń umieszczonych na urządzeniu oraz w instrukcji obsługi. 1. Czyszczenie Przed przystąpieniem do czyszczenia odłączyć urządzenie od sieci elektrycznej. Przestrzegać wszystkich instrukcji dostarczonych wraz z urządzeniem. Do czyszczenia wystarczy zwykle sucha ściereczka, można również używać nawilżanych, niestrzępiących się chusteczek lub irchy. Nie należy używać środków czyszczących w płynie lub w aerozolu. 2. Źródła ciepła Nie instalować urządzenia w pobliżu źródeł ciepła, takich jak grzejniki, piece lub inne urządzenia (również wzmacniacze) wytwarzające ciepło. 3. Wentylacja Otwory w obudowie urządzenia służą do wentylacji i zapobiegają przegrzaniu, zapewniając niezawodną pracę. Otwory te nie mogą być zatykane lub zakrywane. Urządzenie nie może być instalowane w systemach obudowanych, chyba że zapewniona zostanie odpowiednia wentylacja lub producent określi specjalne warunki. 4. Woda i wilgoć Nie używać urządzenia w pobliżu wody, np. w okolicy wanien, zlewów, umywalek, koszy na pranie, w mokrych piwnicach, w pobliżu basenów kąpielowych, w instalacjach na wolnym powietrzu lub w innych miejscach klasyfikowanych jako wilgotne. Aby zmniejszyć zagrożenie pożarem oraz porażeniem prądem elektrycznym, zabezpieczyć urządzenie przed deszczem i wilgocią. 5. Przedmioty i ciecze wewnątrz urządzenia W otwory w urządzeniu nie wolno wpychać żadnych przedmiotów, ponieważ mogą one zetknąć się z miejscami pod wysokim napięciem i spowodować pożar lub porażenie prądem elektrycznym. Na urządzenie nie wolno wylewać żadnych cieczy. Nie stawiać na urządzeniu przedmiotów wypełnionych cieczami, np. wazonów lub filiżanek. 6. Wyładowania atmosferyczne W trakcie burzy z wyładowaniami atmosferycznymi odłączyć urządzenie od sieci elektrycznej i systemu przewodów; postąpić podobnie, jeśli nieużywane urządzenie pozostaje przez dłuższy czas bez nadzoru. Zapobiegnie to uszkodzeniu urządzenia przez wyładowania atmosferyczne i skoki napięcia w sieci energetycznej. 7. Regulacje Regulacji należy dokonywać tylko przy użyciu elementów sterujących opisanych w instrukcji obsługi. Niewłaściwa regulacja przy użyciu innych elementów sterujących może spowodować uszkodzenie urządzenia. Użycie elementów sterujących lub wykonywanie regulacji innych niż opisane w instrukcji obsługi może grozić niebezpiecznym promieniowaniem. 8. Przeciążenie Nie przeciążać gniazd energetycznych i przedłużaczy. Grozi to pożarem lub porażeniem prądem elektrycznym. 9. Zabezpieczenie kabla zasilającego i wtyczki Kabel zasilający powinien być tak poprowadzony, aby wyeliminować możliwość nadepnięcia na niego lub przygniecenia przez przedmioty stawiane obok lub na nim. 10. Odłączanie od zasilania Urządzenie jest zasilane od chwili dołączenia kabla zasilającego do źródła zasilania. Całkowite odłączenie zasilania następuje po odłączeniu kabla zasilającego. Bosch Security Systems, Inc. Instrukcja obsługi F.01U
5 6 pl Bezpieczeństwo Małe monitory LCD/LED 11. Źródła zasilania Urządzenie powinno być zasilane wyłącznie ze źródła o parametrach podanych na etykiecie. Przed instalacją upewnić się, że kabel dołączany do urządzenia jest odłączony od zasilania. W przypadku urządzeń, które mają być zasilane akumulatorowo należy postępować zgodnie z załączoną instrukcją obsługi. W przypadku korzystania z zasilania zewnętrznego stosować tylko zalecane lub zatwierdzone zasilacze sieciowe. W przypadku urządzeń zasilanych ze źródła z ograniczeniem prądowym, źródło to musi być zgodne z normą EN Użycie innego źródła może spowodować uszkodzenie urządzenia, pożar lub porażenie prądem elektrycznym. W przypadku wątpliwości odnośnie rodzaju źródła zasilania należy się skontaktować ze sprzedawcą lub lokalnym zakładem energetycznym. 12. Naprawy Nie należy dokonywać samodzielnych prób naprawy urządzenia. Otwarcie lub zdjęcie obudowy grozi porażeniem elektrycznym i innymi niebezpieczeństwami. Naprawy należy zlecać wykwalifikowanym pracownikom serwisu. 13. Uszkodzenia wymagające naprawy Odłączyć urządzenie od źródła zasilania zmiennoprądowego i zlecić naprawę autoryzowanemu serwisowi w następujących sytuacjach: jeśli została uszkodzona wtyczka lub przewód zasilania; urządzenie zostało narażone na działanie deszczu lub wody (deszcz, śnieg itp.); na urządzenie została wylana ciecz; do środka urządzenia wpadły przedmioty; urządzenie upadło lub obudowa została uszkodzona; urządzenie wykazuje znaczną zmianę w działaniu; urządzenie nie działa poprawnie mimo przestrzegania instrukcji obsługi przez użytkownika. 14. Wymiana części Jeśli potrzebne są części zamienne, należy upewnić się, że serwisant użył części zgodnych ze specyfikacją producenta lub zalecanych zamienników. Zastosowanie do wymiany części nieautoryzowanych grozi pożarem, porażeniem prądem elektrycznym i innymi niebezpieczeństwami. 15. Kontrola poprawności działania Po dokonaniu naprawy urządzenia przez serwis należy zlecić sprawdzenie na miejscu poprawności działania. 16. Instalacja Należy instalować urządzenie zgodnie z zaleceniami producenta oraz lokalnymi przepisami. 17. Przystawki, zmiany lub przeróbki Należy stosować tylko przystawki / akcesoria zalecane przez producenta. Wszelkie zmiany lub przeróbki urządzenia niezatwierdzone przez firmę Bosch mogą pozbawić użytkownika uprawnień wynikających z gwarancji lub w przypadku umowy licencyjnej uprawnienia do używania produktu. F.01U Instrukcja obsługi Bosch Security Systems, Inc.
6 Małe monitory LCD/LED Bezpieczeństwo pl Ostrzeżenia NIEBEZPIECZENSTWO! Duże zagrożenie: Ten symbol oznacza sytuację bezpośredniego zagrożenia, np. wysokie napięcie wewnątrz obudowy produktu. Doprowadzenie do takiej sytuacji może grozić porażeniem prądem elektrycznym, poważnymi obrażeniami ciała lub śmiercią. OSTRZEZENIE! Średnie zagrożenie: Oznacza sytuację potencjalnie niebezpieczną. Sytuacja taka może grozić niewielkimi lub średnimi obrażeniami ciała. UWAGA! Małe zagrożenie: Oznacza sytuację potencjalnie niebezpieczną. Sytuacja taka może grozić szkodami materialnymi lub uszkodzeniem urządzenia. 1.3 Ważne uwagi Uwagi dotyczące instalacji Nie umieszczać urządzenia na niestabilnych podstawach, trójnogach, wspornikach lub mocowaniach. Urządzenie może spaść, powodując poważne obrażenia osób oraz nieodwracalne uszkodzenie urządzenia. Należy używać tylko wózków, podstaw, trójnogów, wsporników lub mocowań zalecanych przez producenta. W przypadku korzystania z wózka należy zachować ostrożność, gdyż jego przewrócenie może spowodować obrażenia. Nagłe zatrzymania, nadmierna siła i nierówne powierzchnie mogą spowodować przewrócenie się wózka z urządzeniem. Podczas montażu urządzenia należy ściśle przestrzegać instrukcji producenta. Odłącznik zasilania wszystkich biegunów W instalacji elektrycznej budynku należy zastosować odłącznik rozłączający wszystkie bieguny zasilania, z co najmniej 3-milimetrową separacją styków. W razie konieczności otwarcia obudowy do celów serwisowych lub innych należy odłączyć zasilanie od urządzenia przede wszystkim za pomocą takiego odłącznika. Uziemienie kabla koncentrycznego: Jeśli do urządzenia dołączony jest zewnętrzny system kablowy, należy go uziemić. Sprzęt do zastosowań zewnętrznych powinien być dołączany do wejść urządzenia po podłączeniu wtyczki uziemiającej tego urządzenia do uziemionego gniazda lub po połączeniu zacisku uziemienia z uziomem. Złącza wejściowe urządzenia muszą być odłączone od sprzętu do zastosowań zewnętrznych przed odłączeniem wtyczki uziemiającej lub zacisku uziemienia. W przypadku każdego rodzaju sprzętu do zastosowań zewnętrznych dołączonego do urządzenia należy przestrzegać zaleceń dotyczących bezpieczeństwa, np. odnośnie uziemienia. Tylko modele sprzedawane w Stanach Zjednoczonych: w punkcie 810 przepisów NEC (ANSI / NFPA nr 70) znajdują się informacje na temat prawidłowego uziemienia mocowania i konstrukcji nośnej, uziemienia kabla koncentrycznego do odgromnika, przekrojów przewodów uziemiających, umiejscowienia odgromnika, dołączenia do uziomów i wymagań stawianych uziomom. Bosch Security Systems, Inc. Instrukcja obsługi F.01U
7 8 pl Bezpieczeństwo Małe monitory LCD/LED Utylizacja Produkt firmy Bosch jest zaprojektowany i wytwarzany z materiałów o wysokiej jakości i elementów nadających się do recyklingu i ponownego wykorzystania. Symbol ten oznacza, że wyrzucanie urządzeń elektrycznych i elektronicznych wycofanych z eksploatacji wraz z odpadami pochodzącymi z gospodarstw domowych jest zabronione. Miejsca zbiórki zużytych urządzeń elektrycznych i elektronicznych są zwykle wyznaczone przez lokalne władze. Zgodnie z Dyrektywą Europejską 2002/96/WE, urządzenia takie powinny być likwidowane w odpowiednich zakładach przetwórczych. Inwigilacja elektroniczna Urządzenie może być używane wyłącznie w miejscach publicznych. Prawo Stanów Zjednoczonych surowo zabrania potajemnego nagrywania rozmów. Ochrona środowiska Firma Bosch przywiązuje szczególną wagę do kwestii ochrony środowiska. Urządzenie zostało zaprojektowane tak, aby w możliwie jak największym stopniu było przyjazne dla środowiska. Urządzenie jest wrażliwe na ładunki elektrostatyczne Należy przestrzegać odpowiednich zaleceń dla urządzeń CMOS / MOSFET w celu zapobieżenia wyładowaniom elektrostatycznym. UWAGA: Podczas kontaktu z płytkami drukowanymi znajdującymi się wewnątrz urządzenia należy zakładać paski uziemiające na nadgarstki oraz przestrzegać zasad bezpieczeństwa w tym zakresie. Bezpieczniki W celu zabezpieczenia urządzenia odgałęzienie obwodu musi być zabezpieczone bezpiecznikiem o maks. wartości 16 A. Zabezpieczenie musi być zgodne z normą NEC800 (CEC Section 60). Uziemienie i polaryzacja Urządzenie może być wyposażone w polaryzowaną wtyczkę przewodu zasilania napięciem przemiennym (wtyczkę z jednym bolcem szerszym niż drugi). To zabezpieczenie sprawia, że wtyczkę można włożyć do gniazda zasilania tylko w jeden sposób. Jeśli wtyczki nie można włożyć do gniazda, należy poprosić elektryka o wymianę przestarzałego gniazda. Polaryzacja wtyczki jest zabezpieczeniem, które należy stosować. Urządzenie może być wyposażone w 3-żyłową wtyczkę z uziemieniem (wtyczkę z trzecim stykiem służącym jako uziemienie). To zabezpieczenie umożliwia włożenie wtyczki wyłącznie do gniazda z uziemieniem. Jeśli wtyczki nie można włożyć do gniazda, należy zlecić elektrykowi wymianę przestarzałego gniazda. Uziemienie wtyczki jest zabezpieczeniem, które należy stosować. Przenoszenie Przed przeniesieniem urządzenia odłączyć je od zasilania. Urządzenie należy przenosić z zachowaniem należytej ostrożności. Nadmierna siła lub wstrząs może spowodować uszkodzenie urządzenia i dysków twardych. Kable sygnałowe w zastosowaniach zewnętrznych Instalacja kabli sygnałowych w zastosowaniach zewnętrznych musi spełniać normy NEC725 i NEC800 (CEC Rule i CEC Section 60) w zakresie odstępu izolacyjnego od kabli zasilających i przewodów odgromowych oraz ochrony przeciwprzepięciowej. Urządzenia dołączone na stałe W instalacji elektrycznej budynku musi być zamontowany łatwo dostępny odłącznik. Urządzenia odłączane Gniazda zasilające instalować w pobliżu urządzeń tak, by były one łatwo dostępne. Ponowne podłączenie zasilania Jeśli zasilanie urządzenia zostanie wyłączone z powodu przekroczenia wymaganej temperatury pracy, należy odłączyć kabel zasilający, poczekać przynajmniej 30 minut, a następnie ponownie dołączyć kabel zasilający. Linie elektroenergetyczne Nie należy instalować wyświetlacza w pobliżu napowietrznych linii energetycznych czy oświetleniowych, ani w miejscach, w których mogłoby się z nimi stykać. F.01U Instrukcja obsługi Bosch Security Systems, Inc.

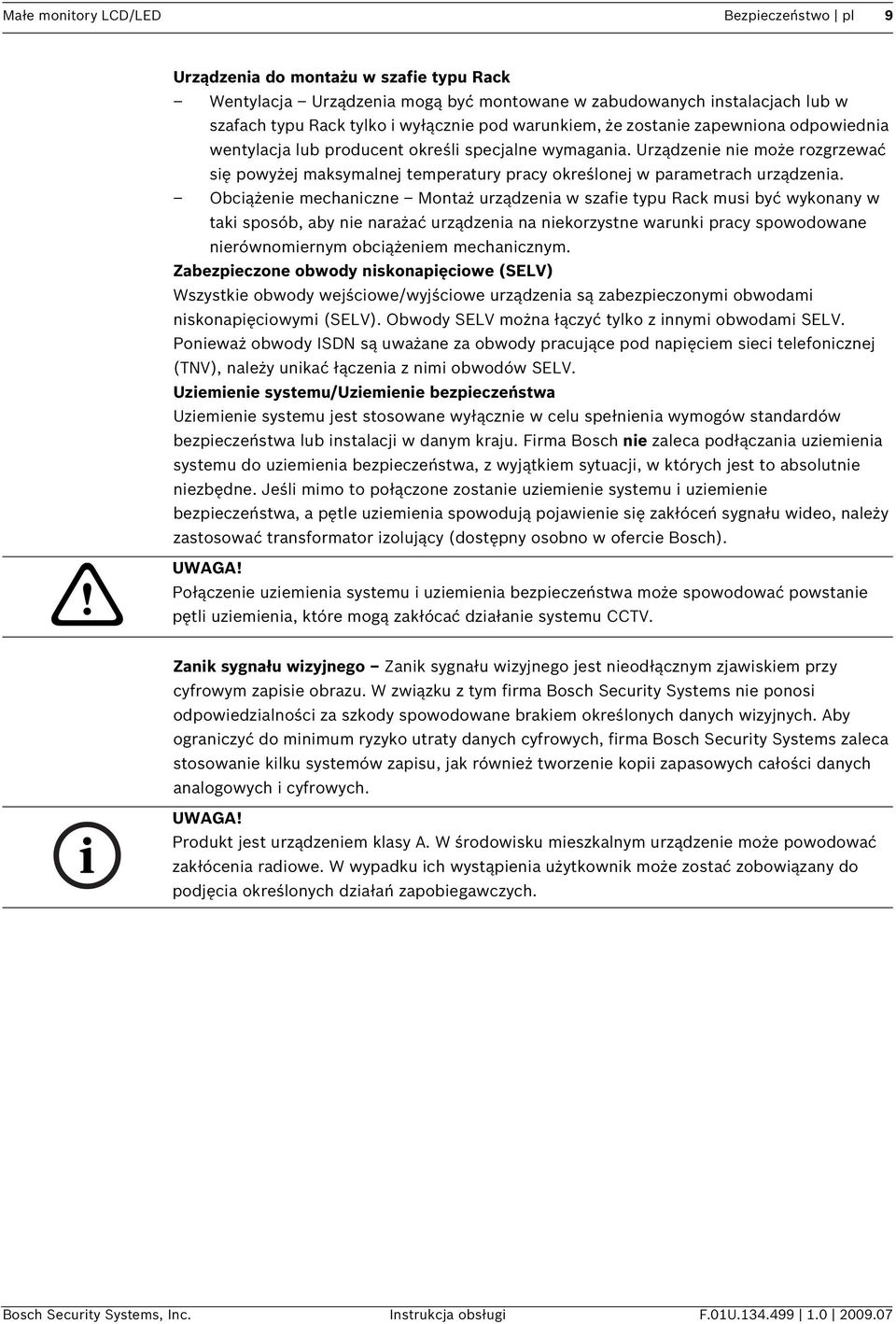

8 Małe monitory LCD/LED Bezpieczeństwo pl 9 Urządzenia do montażu w szafie typu Rack Wentylacja Urządzenia mogą być montowane w zabudowanych instalacjach lub w szafach typu Rack tylko i wyłącznie pod warunkiem, że zostanie zapewniona odpowiednia wentylacja lub producent określi specjalne wymagania. Urządzenie nie może rozgrzewać się powyżej maksymalnej temperatury pracy określonej w parametrach urządzenia. Obciążenie mechaniczne Montaż urządzenia w szafie typu Rack musi być wykonany w taki sposób, aby nie narażać urządzenia na niekorzystne warunki pracy spowodowane nierównomiernym obciążeniem mechanicznym. Zabezpieczone obwody niskonapięciowe (SELV) Wszystkie obwody wejściowe/wyjściowe urządzenia są zabezpieczonymi obwodami niskonapięciowymi (SELV). Obwody SELV można łączyć tylko z innymi obwodami SELV. Ponieważ obwody ISDN są uważane za obwody pracujące pod napięciem sieci telefonicznej (TNV), należy unikać łączenia z nimi obwodów SELV. Uziemienie systemu/uziemienie bezpieczeństwa Uziemienie systemu jest stosowane wyłącznie w celu spełnienia wymogów standardów bezpieczeństwa lub instalacji w danym kraju. Firma Bosch nie zaleca podłączania uziemienia systemu do uziemienia bezpieczeństwa, z wyjątkiem sytuacji, w których jest to absolutnie niezbędne. Jeśli mimo to połączone zostanie uziemienie systemu i uziemienie bezpieczeństwa, a pętle uziemienia spowodują pojawienie się zakłóceń sygnału wideo, należy zastosować transformator izolujący (dostępny osobno w ofercie Bosch). UWAGA! Połączenie uziemienia systemu i uziemienia bezpieczeństwa może spowodować powstanie pętli uziemienia, które mogą zakłócać działanie systemu CCTV. Zanik sygnału wizyjnego Zanik sygnału wizyjnego jest nieodłącznym zjawiskiem przy cyfrowym zapisie obrazu. W związku z tym firma Bosch Security Systems nie ponosi odpowiedzialności za szkody spowodowane brakiem określonych danych wizyjnych. Aby ograniczyć do minimum ryzyko utraty danych cyfrowych, firma Bosch Security Systems zaleca stosowanie kilku systemów zapisu, jak również tworzenie kopii zapasowych całości danych analogowych i cyfrowych. UWAGA! Produkt jest urządzeniem klasy A. W środowisku mieszkalnym urządzenie może powodować zakłócenia radiowe. W wypadku ich wystąpienia użytkownik może zostać zobowiązany do podjęcia określonych działań zapobiegawczych. Bosch Security Systems, Inc. Instrukcja obsługi F.01U
9 10 pl Bezpieczeństwo Małe monitory LCD/LED Oświadczenie Organizacja Underwriter Laboratories Inc. ( UL ) nie przetestowała parametrów, niezawodności lub sposobów emisji sygnałów w niniejszym urządzeniu. Organizacja UL przetestowała tylko aspekty związane z ryzykiem pożaru, porażenia i / lub zagrożenia związane z niebezpieczeństwem wypadku, zgodnie z normą UL Standard(s) for Safety for Closed Circuit Television Equipment, UL Certyfikat UL nie obejmuje parametrów, niezawodności lub sposobów emisji sygnałów w niniejszym urządzeniu. ORGANIZACJA UL NIE WYDAJE ŻADNYCH OŚWIADCZEŃ, GWARANCJI ANI CERTYFIKATÓW ODNOŚNIE PARAMETRÓW, NIEZAWODNOŚCI LUB SPOSOBÓW EMISJI SYGNAŁÓW W NINIEJSZYM URZĄDZENIU. Oświadczenie Organizacja Underwriter Laboratories Inc. ( UL ) nie przetestowała parametrów, niezawodności lub sposobów emisji sygnałów w niniejszym urządzeniu. Organizacja UL przetestowała tylko aspekty związane z ryzykiem pożaru, porażenia i / lub zagrożenia związane z niebezpieczeństwem wypadku, zgodnie z normą UL Standard(s) for Safety for Information Technology Equipment, UL Certyfikat UL nie obejmuje parametrów, niezawodności lub sposobów emisji sygnałów w niniejszym urządzeniu. ORGANIZACJA UL NIE WYDAJE ŻADNYCH OŚWIADCZEŃ, GWARANCJI ANI CERTYFIKATÓW ODNOŚNIE PARAMETRÓW, NIEZAWODNOŚCI LUB SPOSOBÓW EMISJI SYGNAŁÓW W NINIEJSZYM URZĄDZENIU. Prawa autorskie Niniejsza instrukcja stanowi własność intelektualną firmy Bosch Security Systems i jest chroniona prawem autorskim. Wszelkie prawa zastrzeżone. Znaki towarowe Wszystkie nazwy urządzeń i oprogramowania użyte w niniejszym dokumencie powinny być traktowane jako zastrzeżone znaki towarowe. UWAGA! Niniejsza instrukcja została przygotowana zgodnie z najlepszą wiedzą, a informacje tu zawarte zostały szczegółowo sprawdzone. W chwili oddania do druku tekst instrukcji był kompletny i poprawny. Ze względu na ciągłe doskonalenie produktu, zawartość niniejszego dokumentu może ulec zmianie bez powiadomienia. Bosch Security Systems nie ponosi odpowiedzialności za uszkodzenia wynikłe bezpośrednio lub pośrednio z błędów lub rozbieżności pomiędzy dokumentem a opisywanym produktem. F.01U Instrukcja obsługi Bosch Security Systems, Inc.
10 Małe monitory LCD/LED Bezpieczeństwo pl Obsługa klienta i serwis Jeśli urządzenie wymaga naprawy, należy skontaktować się z najbliższym autoryzowanym punktem serwisowym firmy Bosch Security Systems w celu uzyskania wskazówek dotyczących dostawy urządzenia. Centra serwisowe USA Centrum napraw- Telefon: Faks: repair@us.bosch.com Biuro obsługi klienta Telefon: Faks: security.sales@us.bosch.com Pomoc techniczna Telefon: Faks: lub technical.support@us.bosch.com Kanada Telefon: Faks: Europa, Bliski Wschód, Afryka Centrum napraw Telefon: 31 (0) Faks: 31 (0) RMADesk.STService@nl.bosch.com Azja Centrum napraw Telefon: Faks: rmahelpdesk@sg.bosch.com Biuro obsługi klienta Telefon: 86 (0) lub 86 (0) Faks: 86 (0) customer.service@cn.bosch.com Gwarancja i informacje dodatkowe Dodatkowe informacje lub informacje na temat gwarancji można uzyskać u przedstawiciela firmy Bosch Security Systems lub na stronie internetowej pod adresem: Bosch Security Systems, Inc. Instrukcja obsługi F.01U
11 Małe monitory LCD/LED Rozpakowanie pl 13 2 Rozpakowanie Urządzenie należy rozpakowywać i obsługiwać z należytą ostrożnością. Jeśli jakikolwiek element zestawu wygląda na uszkodzony podczas transportu, należy niezwłocznie powiadomić o tym firmę spedycyjną. Sprawdzić, czy w opakowaniu znajdują się elementy wymienione na poniższej liście. W przypadku braku jakiegokolwiek elementu należy powiadomić pracownika działu handlowego lub działu obsługi klienta firmy Bosch Security Systems. Opakowanie fabryczne jest najlepszym zabezpieczeniem urządzenia na czas transportu i musi być używane w przypadku odsyłania urządzenia do serwisu. Opakowanie warto zachować na przyszłość. 2.1 Lista elementów Ilość Opis 1 Monitor kolorowy LCD 1 Instrukcja instalacji (broszura drukowana, wersja angielska) 1 Instrukcja instalacji (CD-ROM, wersja wielojęzyczna) 2 Kable zasilające 3-żyłowe z wtyczką z uziemieniem, długość 1,8 m; jeden z wtyczką typu europejskiego, a drugi amerykańskiego 1 Kabel VGA/VGA (D-Sub), 1,5 m 1 Kable wyzwalania Bosch Security Systems, Inc. Instrukcja obsługi F.01U
12 14 pl Widok szczegółowy Małe monitory LCD/LED 3 Widok szczegółowy Illustracja 3.1 Panel przedni Odn Przycisk Opis. 1 Głośnik Generuje dźwięki na podstawie sygnału z wejścia fonicznego. 2 Wejście Umożliwia wybór źródła sygnału. Służy jako funkcja Wprowadź w menu OSD. 3 Menu Powoduje wyświetlenie menu ekranowego (OSD). 4 Umożliwia regulację ustawień w menu OSD. Powoduje przewijanie menu OSD w górę. 5 Umożliwia regulację ustawień w menu OSD Powoduje przewijanie menu lub regulację automatyczną w trybie PC. OSD w dół. 6 Umożliwia zmniejszenie wartości w menu OSD. Powoduje przewijanie menu OSD w lewo. 7 Umożliwia zwiększenie wartości w menu OSD. Powoduje przewijanie menu OSD w prawo. 8 Zasilanie Zasilanie monitora (włączone/wyłączone) 9 Dioda LED Zasilanie włączone (zielona) Zasilanie wyłączone, tryb gotowości (czerwona) F.01U Instrukcja obsługi Bosch Security Systems, Inc.
13 Małe monitory LCD/LED Widok szczegółowy pl 15 Illustracja 3.2 Panel tylny (UML , UML ) Odn. Złącze Odn. Złącze 1 Wejście foniczne (dla zewnętrznego 7 Wejście S-Video źródła dźwięku) 2 Wejście AV1 8 Wejście 12 VDC 3 Wyjście AV1 9 Regulowany stojak 4 Wejście AV2 10 Wejście wyzwalania 5 Wyjście AV2 11 Wyjście RS-232 (do aktualizacji oprogramowania układowego) 6 Wejście VGA Bosch Security Systems, Inc. Instrukcja obsługi F.01U
14 16 pl Widok szczegółowy Małe monitory LCD/LED Illustracja 3.3 Panel tylny (UML , UML ) Odn. Złącze Odn. Złącze 1 Wejście foniczne (dla 7 Wejście S-Video zewnętrznego źródła dźwięku) 2 Wejście AV1 8 Wejście 12 VDC 3 Wyjście AV1 9 Regulowany stojak 4 Wejście AV2 10 Wejście wyzwalania 5 Wyjście AV2 11 Wyjście RS-232 (do aktualizacji oprogramowania układowego) 6 Wejście VGA F.01U Instrukcja obsługi Bosch Security Systems, Inc.
15 Małe monitory LCD/LED Opis pl 17 4 Opis Linia monitorów LCD/LED firmy Bosch o wysokich parametrach składa się z odznaczających się dużą niezawodnością urządzeń, które łączą elastyczność odbioru sygnału z łatwością obsługi. Gniazda AV, Y/C (S-Video) i VGA umożliwiają połączenie monitora z rozmaitymi urządzeniami, takimi jak kamery CCTV lub komputery osobiste. Funkcja wyzwalania przez sygnał wejściowy umożliwia łatwe wprowadzenie mechanizmu wyświetlania ostrzeżenia podczas współpracy z kompatybilnymi kamerami CCTV. Menu ekranowe jest wyświetlane w wielu językach. Zapewnia to intuicyjną i bezproblemową obsługę interfejsu, dzięki czemu w prosty sposób można zmieniać ustawienia. W zestawie znajduje się regulowany stojak, dzięki któremu można z łatwością ustawić kąt wyświetlacza, gdy monitor znajduje się na biurku. Używając uchwytu do montażu ściennego monitor można również zamontować na ścianie, wykorzystując otwory na śruby mocujące w tylnym panelu monitora. 4.1 Charakterystyka 4.2 Zasilanie Modele o przekątnej 8,4'' i 10,4'' Modele podświetlane diodami (UML , UML ) i modele podświetlane lampami CCFL (UML , UML ) Automatyczne wykrywanie standardu NTSC/PAL Wejście VGA 640 x x x 768 Wejście kompozytowego sygnału wizyjnego Wejście Y/C (S-Video) Wejście sygnału wyzwalającego Wyświetlanie menu ekranowego (OSD) w wielu językach Model UML UML UML UML Napięcie znamionowe 120/230 VAC 50/60 Hz 120/230 VAC 50/60 Hz 120/230 VAC 50/60 Hz 120/230 VAC 50/60 Hz Zakres napięcia Moc przy napięciu znamionowym Standard TV V < 35 W NTSC/PAL V < 35 W NTSC/PAL V < 35 W NTSC/PAL V < 35 W NTSC/PAL Bosch Security Systems, Inc. Instrukcja obsługi F.01U
16 Małe monitory LCD/LED Instalowanie monitora pl 19 5 Instalowanie monitora 5.1 Wentylacja W tym rozdziale opisano procedurę instalacji monitora UML , UML , UML lub UML Monitor powinien zostać zainstalowany przez wykwalifikowanego pracownika obsługi, zgodnie ze wszystkimi obowiązującymi normami postępowania. Aby monitor się nie przegrzewał, znajdujące się na tylnym panelu otwory wentylacyjne nie mogą być zasłonięte. 5.2 Montaż monitora Konstrukcja monitorów UML , UML , UML i UML umożliwia ich postawienie na blacie biurka lub zamontowanie w stelażu albo na uchwycie ściennym Instalacja na blacie biurka Monitory o wysokich parametrach firmy Bosch są sprzedawane wraz z trójżyłowym kablem zasilającym typu amerykańskiego i trójżyłowym kablem zasilającym typu europejskiego. Kabel zasilający typu amerykańskiego służy do podłączania monitora do sieci zasilającej 120 VAC, 60 Hz, a europejskiego do sieci zasilającej 230 VAC, 50 Hz. Monitor automatycznie dopasowuje się do jednego albo drugiego napięcia zasilającego. Kąt widzenia monitora można wyregulować, aby dopasować go do najwygodniejszej pozycji umożliwiającej monitorowanie. Illustracja 5.1 Maksymalne nachylenie = 35 UWAGA! W celu uzyskania najlepszej jakości obrazu i podparcia ciężaru zaleca się ustawienie uchwytu pod kątem od 25 do 35. Bosch Security Systems, Inc. Instrukcja obsługi F.01U
17 20 pl Instalowanie monitora Małe monitory LCD/LED Montaż ścienny Monitor można zamontować na ścianie, wykorzystując otwory montażowe w układzie kwadratowym (w odległości 75 mm od środka do środka) i stałopozycyjnego lub uchylnego uchwytu naściennego. Illustracja 5.2 Rozmieszczenie otworów montażowych 5.3 Podłączanie kompozytowego sygnału wizyjnego do monitora Na tylnym panelu bocznym monitora znajdują się dwa (2) złącza BNC służące jako wejścia kompozytowego sygnału wizyjnego i dwa (2) złącza BNC służące jako wyjścia kompozytowego sygnału wizyjnego (patrz Rysunek 3.2 i Rysunek 3.3). Uwaga: Wszystkie wejścia wizyjne są przelotowe. Jeśli jest wykorzystywane tylko jedno złącze, wartość impedancji jest automatycznie ustawiana na 75 Ω na złączu wejściowym przez wejście sygnału (patrz Rysunek 5.5). Jeśli jest również podłączony kabel do złącza wyjściowego, sygnał wideo może zostać przekazany do innego monitora poprzez funkcję pasywnego połączenia przelotowego. W ten sposób można połączyć maksymalnie 3 monitory (patrz Rysunek 5.6). Uwaga: Aby wybrać sygnał ze złącza AV1 lub AV2, należy nacisnąć przycisk Input (Wejście) (patrz Rysunek 3.1, poz. 2) z przodu monitora. F.01U Instrukcja obsługi Bosch Security Systems, Inc.
18 Małe monitory LCD/LED Instalowanie monitora pl Podłączanie sygnału Y/C (S-Video) do monitora Monitor jest wyposażony w 1 złącze typu mini-din znajdujące się na tylnym bocznym panelu, które pełni funkcję wejścia S-Video (Y/C) (patrz Rysunek 3.2 i Rysunek 3.3). Uwaga: Impedancja końcowa wejść Y i C wynosi 75 Ω. Illustracja 5.3 Styki złącza Y/C Numer Wejście 1 Masa 2 Masa 3 Sygnał Y 4 Sygnał C 5.5 Podłączanie fonii do monitora Na tylnym panelu znajduje się 1 zestaw złączy stereofonicznych, które służą jako wejście foniczne. To wejście foniczne nie jest sprzężone z żadnym wejściem na tylnym panelu i może zostać podłączone do dowolnego wejścia fonicznego. 5.6 Podłączanie sygnału z komputera do monitora Sygnał z komputera do monitora można przesłać przez złącze VGA, znajdujące się na tylnym panelu i kabel VGA (z dwoma złączami D-SUB). Illustracja 5.4 Wejście VGA Styk Opis Styk Opis Styk Opis 1 Sygnał wizyjny 6 Sygnał masy czerwony 11 Masa czerwony 2 Sygnał wizyjny zielony 7 Sygnał masy zielony 12 SDA (dla kanału DDC) 3 Sygnał wizyjny niebieski 8 Sygnał masy niebieski 13 H-Sync lub H+V Sync 4 Masa 9 Brak 14 V-Sync 5 Masa 10 Wykrywanie kabla sygnałowego 15 SCL (dla kanału DDC) Bosch Security Systems, Inc. Instrukcja obsługi F.01U
19 22 pl Instalowanie monitora Małe monitory LCD/LED 5.7 System jedno-/wielomonitorowy Illustracja 5.5 System jednomonitorowy Odn. Opis Odn. Opis 1 Kamera wizyjna 3 Wyjście AV1 2 Wejście AV1 4 Cyfrowy rejestrator wizyjny Illustracja 5.6 System wielomonitorowy Odn. Opis 1 Kamera wizyjna 2 Wejście AV1 3 Wyjście AV1 F.01U Instrukcja obsługi Bosch Security Systems, Inc.
20 24 pl Obsługa monitora Małe monitory LCD/LED 6 Obsługa monitora 6.1 Obsługa panelu przedniego Panel przedni umożliwia wprowadzanie niezbędnych zmian ustawień menu OSD w monitorze UML , UML , UML lub UML Panel przedni jest przedstawiony na poniższym rysunku. Illustracja 6.1 Przyciski panelu przedniego Odn Przycisk Opis. 1 Głośnik Generuje dźwięki na podstawie sygnału z wejścia fonicznego. 2 Input (Wejście) Umożliwia wybór źródła sygnału. Służy jako funkcja Wprowadź w menu OSD. 3 Menu Powoduje wyświetlenie menu ekranowego (OSD). 4 Umożliwia regulację ustawień w menu OSD. Powoduje przewijanie menu OSD w górę. 5 Umożliwia regulację ustawień w menu OSD lub regulację automatyczną w Powoduje przewijanie menu OSD w dół. trybie PC. 6 Umożliwia zmniejszenie wartości w menu OSD. Powoduje przewijanie menu OSD w lewo. 7 Umożliwia zwiększenie wartości w menu OSD. Powoduje przewijanie menu OSD w prawo. 8 Zasilanie Zasilanie monitora (włączone/wyłączone) 9 Dioda LED Zasilanie włączone (zielona) Zasilanie wyłączone, tryb gotowości (czerwona) F.01U Instrukcja obsługi Bosch Security Systems, Inc.
21 Małe monitory LCD/LED Obsługa monitora pl Obsługa menu ekranowego (OSD) monitora Monitory UML , UML , UML i UML oferują 2 tryby: wideo i komputera. Monitor LCD jest konfigurowany za pomocą wyświetlanych na ekranie menu i podmenu, w których operator może wybierać parametry działania. Aby otworzyć menu OSD, należy nacisnąć przycisk menu na panelu przednim. Ustawienia menu ekranowego zmienia się za pomocą panelu przedniego. UWAGA! Po wyświetleniu menu OSD można nacisnąć przycisk Input (Wejście), aby otworzyć wybrane menu, lub przycisk menu, aby zamknąć menu. Aby poruszać się po menu konfiguracyjnych, należy wykonać następujące czynności: 1. Podłącz kabel CVBS, S-Video lub VGA. 2. Naciśnij przycisk zasilania, aby włączyć urządzenie (patrz Rysunek 6.1). 3. W razie potrzeby naciśnij przycisk Input (Wejście) oraz przyciski i, aż zostanie wyświetlony sygnał. 4. Naciśnij przycisk Menu, aby aktywować opcje menu głównego (patrz Rysunek 6.1). 5. Naciskaj przyciski i, aby wybrać menu. 6. Naciśnij przycisk Input (Wejście), aby otworzyć wybrane menu. 7. Naciskaj przyciski i, aby wybrać podmenu. 8. Naciśnij przycisk Input (Wejście), aby otworzyć wybrane podmenu. 9. Naciskaj przyciski i, aby zmienić ustawienie opcji w menu OSD. 10. Naciśnij przycisk menu, aby zamknąć wybrane menu i wrócić do menu głównego lub potwierdzić ustawienie. 11. Naciśnij przycisk menu ponownie, aby zamknąć menu główne OSD. Bosch Security Systems, Inc. Instrukcja obsługi F.01U
22 26 pl Obsługa monitora Małe monitory LCD/LED 6.3 Menu ekranowe W monitorze są trzy (3) menu ekranowe umożliwiające dostosowanie ustawień. Naciśnij przycisk Menu, aby otworzyć menu ekranowe. Ikona Menu Funkcja Niestandard. Regulacja poziomu jasności, kontrastu, koloru, odcienia i ostrości wyświetlania (dostępne opcje różnią się w zależności od wybranego trybu wideo lub PC). Obraz / Dźwięk Ustawienie trybu obrazu, odcienia kolorów, wyciszenia, głośności, rozmiaru, Overscan, DNR i parametrów komputera. (dostępne opcje różnią się w zależności od wybranego trybu wideo lub PC). Konfiguracja Przywrócenie domyślnych ustawień fabrycznych oraz ustawienie języka, tła menu OSD, niebieskiego ekranu, blokady klawiszy, wyzwalania i przełączania automatycznego. 6.4 Menu Niestandard. Aby otworzyć menu Niestandard., naciśnij przycisk Menu na panelu przednim monitora. Następnie naciśnij przycisk Input (Wejście) oraz użyj strzałek w górę i w dół, aby wybrać podmenu. Naciśnij przycisk Input (Wejście), aby wejść do podmenu, a następnie strzałkami w górę i w dół zmieniaj wartości. Po zakończeniu naciśnij przycisk Menu, aby zapisać zmiany, a następnie naciśnij przycisk Menu ponownie, aby zamknąć menu OSD. Niestandard. Jasność 50 Kontrast 50 Kolor 50 Odcień 50 Ostrość 50 Tabela 6.1 :Przesuń :Wejście :Menu Menu Niestandard. (tryb wideo) Niestandard. Jasność 50 Kontrast 50 :Przesuń :Wejście :Menu Tabela 6.2 Menu Niestandard. (tryb PC) Podmenu Definicja Jasność Regulacja poziomu jasności wyświetlania sygnału wizyjnego w zakresie od 0 do 100. Kontrast Regulacja poziomu kontrastu wyświetlania sygnału wizyjnego w zakresie od 0 do 100. Kolor Regulacja ogólnej intensywności obrazu w zakresie od 0 do 100. Odcień Regulacja odcienia obrazu w zakresie od 0 do 100. Tylko w standardzie NTSC. Ostrość Regulacja poziomu ostrości wyświetlania sygnału wizyjnego w zakresie od 0 do 100. F.01U Instrukcja obsługi Bosch Security Systems, Inc.
23 Małe monitory LCD/LED Obsługa monitora pl Menu Obraz/Dźwięk Aby otworzyć menu Obraz / Dźwięk, naciśnij przycisk Menu na panelu przednim monitora, a następnie, naciskając przyciski strzałek w górę i w dół, wybierz ikonę obrazu / dźwięku. Naciśnij przycisk Input (Wejście), aby wejść do menu, a następnie strzałkami w górę i w dół wybierz podmenu. Obraz / Dźwięk Tryb obrazu Standard Odcień kolorów 6500 K Wycisz Wył. Głośność 20 Rozmiar 4:3 Overscan DNR Wł. Filtr grzebieniowy 3D Wł. :Przesuń :Wejście :Menu Tabela 6.3 Menu Obraz/Dźwięk (tryb wideo) Obraz / Dźwięk Tryb obrazu Standard Odcień kolorów 6500 K Wycisz Wył. Głośność 20 PC Tabela 6.4 :Przesuń :Wejście :Menu Menu Obraz / Dźwięk (tryb PC) Bosch Security Systems, Inc. Instrukcja obsługi F.01U
24 28 pl Obsługa monitora Małe monitory LCD/LED Podmenu Tryb obrazu (tryb wideo) Tryb obrazu (tryb PC) Odcień kolorów Wycisz Definicja Wybór trybu automatycznego sterowania obrazem. Dostępne są następujące opcje: Niestandard.: Stosowane są wartości wybrane przez użytkownika w menu Niestandard. Dynamiczne: Ustawienia jasności, kontrastu i ostrości są dopasowywane automatycznie w celu osiągnięcia jak najwyższej jakości obrazu na ekranie. Standard: Stosowane są domyślne wartości fabryczne. Wybór trybu automatycznego sterowania obrazem. Dostępne są następujące opcje: Niestandard., Wysoki, Środek i Niski. Wybór temperatury kolorów. Dostępne są następujące opcje: 6500 K, 7500 K i 9300 K.. Włączanie/wyłączanie dźwięku. Dostępne są następujące opcje:wł. i Wył. Głośność Sterowanie głośnością wbudowanego głośnika w zakresie od 1 do 9. Rozmiar (tryb wideo) Overscan (szeroki obraz) DNR (tryb wideo) PC (tryb PC) Wybór trybu sterowania formatem obrazu (Aspect Ratio Control). Dostępne są następujące opcje: 4:3, Panoramiczny, Zoom1 i Zoom2. Regulacja ustawień Overscan przeprowadzana podczas wyświetlania sygnałów wideo (nie komputera): Overscan poz.: Regulacja poziomego rozmiaru ustawień Overscan w zakresie od 1 do 9. Overscan pion.: Regulacja pionowego rozmiaru ustawień Overscan w zakresie od 1 do 9. H-Phase (Faza poz.): Regulacja fazy poziomej nadmiarowego obrazu w zakresie od 1 do 9. V-Phase (Faza pion.): Regulacja fazy pionowej nadmiarowego obrazu w zakresie od 1 do 9. Redukcja szumów: Wł. lub Wył. Jeśli opcja ta jest wyłączona, jakość obrazu jest nieco gorsza, za to lepszy jest czas reakcji monitora na RUCH. Wybór automatycznego lub ręcznego dopasowania ustawień ekranu pulpitu. Regulacja automat.: Automatyczna synchronizacja ekranu z kartą graficzną. Dostępne są następujące opcje: Faza (zakres 0-100), H-Phase (Faza poz.) (zakres 0-100), V-Phase (Faza pion.) (zakres 0-100) i Częstotliwość (zakres 0-100). Filtr grzebien. 3D Włączenie lub wyłączenie filtru grzebieniowego 3D. F.01U Instrukcja obsługi Bosch Security Systems, Inc.
25 Małe monitory LCD/LED Obsługa monitora pl Menu Konfiguracja Aby otworzyć menu Konfiguracja, naciśnij przycisk menu na panelu przednim monitora, a następnie, naciskając przyciski strzałek w górę i w dół, wybierz ikonę Konfiguracja. Naciśnij przycisk Input (Wejście), aby wejść do menu, a następnie strzałkami w górę i w dół wybierz podmenu. Konfiguracja Resetuj Język Tło menu OSD Niebieski ekran Blokada klawiszy Wyzwalanie Auto Switch (Automatyczne przełączanie) Wersja opr. układ. Angielski Wł. Wył. Wył. X.X :Przesuń :Wejście :Menu Tabela 6.5 Menu Konfiguracja Podmenu Definicja Resetuj Przywrócenie ustawień domyślnych. Język Wybór języka menu ekranowego. Dostępne są następujące języki: chiński, holenderski, angielski, francuski, niemiecki, włoski, polski, portugalski, rosyjski i hiszpański. Tło menu OSD Wybór typu tła menu OSD. Dostępne są następujące opcje: Przezroczystość i Wł. Niebieski ekran Włączenie lub wyłączenie sygnalizacji utraty sygnału wizyjnego. Dostępne są następujące opcje: Wł.: W przypadku wykrycia utraty sygnału wizyjnego wyświetlany jest niebieski ekran. Wył.: W przypadku wykrycia utraty sygnału wizyjnego wyświetlane jest czarne tło. Blokada klawiszy Włączenie lub wyłączenie funkcji blokady klawiszy. Wyzwalanie Włączenie lub wyłączenie funkcji wyzwalania oraz konfiguracja ustawień wyzwalania, jeśli funkcja jest włączona. Włączenie wyzwalania: Włączenie lub wyłączenie funkcji wyzwalania. Wejście wyzwalania: Wybór źródła sygnału wejściowego, które zostanie wyświetlone po otrzymaniu sygnału wyzwolenia. Sygnał dźwiękowy: Włączenie lub wyłączenie powiadomienia dźwiękowego o wyzwoleniu. Czas wyzwalania: Ustawianie okresu wyświetlania wejścia wyzwalania (ustawionego w funkcji Wejście wyzwalania). Po zakończeniu tego okresu monitor automatycznie przełączy się z powrotem na ostatnio pokazywane wejście. Opcja wyzwalania: Ustawianie rodzaju sygnału wyzwalania na N/C (normalnie zamknięty), N/O (normalnie otwarty), Wysoki (2~5 V) lub Niski (0~0,6 V). Przełączanie Włączenie lub wyłączenie funkcji automatycznego przełączania, umożliwiającej autom. automatyczne przełączenie monitora na wyświetlanie dostępnego sygnału wejściowego. Wersja opr. układ. Wyświetlenie wersji oprogramowania układowego monitora. UWAGA! Jeśli blokada klawiszy została włączona przy użyciu panelu przedniego, można ją wyłączyć za pomocą przycisków tego panelu. Aby wyłączyć blokadę klawiszy przy użyciu panelu przedniego, naciśnij przycisk Input (Wejście) i Menu, a następnie przytrzymaj je, dopóki na monitorze nie zostanie wyświetlony komunikat o odblokowaniu klawiszy. Bosch Security Systems, Inc. Instrukcja obsługi F.01U
26 32 pl Zarządzanie zasilaniem Małe monitory LCD/LED 7 Zarządzanie zasilaniem 7.1 Pobór prądu Monitory są wyposażone w system zarządzania zasilaniem, pozwalający na zmniejszenie poboru energii po otrzymaniu sygnału zarządzania zasilaniem ekranu (DPMS) od karty graficznej DPMS. Karta graficzna obsługująca standard DPMS realizuje ten system sygnalizacji, nie wysyłając sygnału poziomego, pionowego lub synchronizacji. Monitor przechodzi do odpowiedniego trybu, gdy rozpozna jeden z 3 trybów systemu sygnalizacji. Tryb ON (WŁĄCZONY) STANDBY (GOTOWOŚĆ) ACTIVE OFF (AKTYWNE WYŁĄCZENIE) Pobór prądu 35 W 2 W 1 W 7.2 Dioda LED Funkcja zarządzania zasilaniem w monitorze obejmuje następujące stopnie: Tryb Kolor diody Stan monitora LED ON (WŁĄCZONY) Zielony Normalne działanie STANDBY (GOTOWOŚĆ) Miga na Po upływie pewnego czasu bezczynności z ekranu ACTIVE OFF czerwono znika obraz i niektóre lub wszystkie obwody (AKTYWNE WYŁĄCZENIE) elektroniczne monitora są wyłączane. UNSUPPORTED MODE Zielony Normalne działanie, ale na ekranie jest (TRYB NIEOBSŁUGIWANY) wyświetlony komunikat o błędzie. POWER OFF Czerwony Nie działa (ZASILANIE WYŁĄCZONE) F.01U Instrukcja obsługi Bosch Security Systems, Inc.
27 Małe monitory LCD/LED Rozwiązywanie problemów pl 33 8 Rozwiązywanie problemów Nieprawidłowość Rozwiązanie Na ekranie nie jest wyświetlany żaden Sprawdź, czy kabel zasilający monitora jest prawidłowo podłączony do gniazda ściennego obraz lub uziemionego przedłużacza lub listwy. Wyłącznik zasilania powinien być włączony, a dioda powinna świecić. Sprawdź, czy ustawienia jasności i kontrastu ekranu nie zostały zmniejszone do minimum. Wyświetlany jest komunikat Brak Kabel sygnałowy powinien być dobrze podłączony do karty graficznej/komputera. sygnału Karta graficzna powinna być prawidłowo włożona do swojego gniazda, a komputer powinien być włączony. W trybie PC wyświetlany obraz nie jest Naciśnij przycisk strzałki w dół, aby aktywować funkcję regulacji automatycznej wycentrowany, jest zbyt mały lub zbyt - lub - duży Wyreguluj ustawienia częstotliwości i fazy w podmenu OSD w trybie PC. Na obrazie występują zakłócenia pionowe lub poziome Naciśnij przycisk strzałki w dół, aby aktywować funkcję regulacji automatycznej - lub - Wyreguluj ustawienia częstotliwości i fazy w podmenu OSD w trybie PC. Niepoprawne kolory W menu Odcień kolorów wybierz 6500 K, 7500 K lub 9300 K. - lub - Przy pomocy funkcji resetowania przywróć ustawienia domyślne. Jest wyświetlany komunikat o błędzie informujący o przekroczeniu zakresu Poza zakresem Na komputerze jest wybrana nieobsługiwana przez monitor rozdzielczość lub częstotliwość odświeżania. Zmień częstotliwość odświeżania na komputerze, wybierając jedną z opisanych poniżej dozwolonych kombinacji: 640 x 480; 60/72/75 Hz 800 x 600; 60/72/75 Hz 1024 x 768; 60/70/75 Hz Bosch Security Systems, Inc. Instrukcja obsługi F.01U
28 34 pl Konserwacja Małe monitory LCD/LED 9 Konserwacja Krople wody lub oleju należy natychmiast wycierać chłonną ściereczką bawełnianą lub niestrzępiącą z innego materiału. Pozostawienie kropel na panelu przez dłuższy czas może spowodować pojawienie się plam i odbarwień. Jeśli powierzchnia (polaryzator) panelu LCD jest brudna lub poplamiona, należy ją wyczyścić za pomocą chłonnej ściereczki bawełnianej lub niestrzępiącej z innego materiału w następujący sposób: 1. Wyłącz monitor i odłącz od źródła zasilania. 2. Nie rozpylaj żadnego płynu bezpośrednio na ekran. Zwilż czystą, miękką i niestrzępiącą ściereczkę samą wodą (nie należy używać ręcznika papierowego ani brudnej ściereczki, ponieważ mogą one zarysować ekran). 3. Delikatnie przetrzyj ekran, wykonując ruchy od góry do dołu. Nie należy zbyt mocno naciskać powierzchni ekranu, aby go nie uszkodzić. 4. Aby nie pojawiły się smugi, należy wytrzeć ekran ponownie inną czystą, suchą i niestrzępiącą ściereczką. UWAGA! Jeśli woda nie skutkuje, można zastosować łagodny środek czyszczący przeznaczony do paneli LCD, który można kupić w sklepach z artykułami biurowymi. Do czyszczenia nie należy stosować żadnego z następujących środków: Rozpuszczalniki na bazie ketonów Etanol Octan etylu Toluen Chlorometan Amoniak Substancje te mogą spowodować trwałe uszkodzenie polaryzatora wskutek reakcji chemicznej. F.01U Instrukcja obsługi Bosch Security Systems, Inc.
29 Małe monitory LCD/LED Parametry techniczne pl Parametry techniczne 10.1 UML /UML Model UML UML Parametry techniczne monitora LCD Monitor LCD 8,4'' cyfrowy monitor LCD 10,4'' cyfrowy monitor LCD Typ podświetlenia CCFL CCFL Wielkość piksela (poz. x pion.) 0,213 x 0,213 mm 0,264 x 0,264 mm Jasność 250 cd/m 2 (typowo) 230 cd/m 2 (typowo) Współczynnik kontrastu 600:1 (typowo) 500:1 (typowo) Czas reakcji 10 ms (typowo) 20 ms (typowo) Rozdzielczość (poz. x pion.) 800 x x 600 Częstotliwość Pozioma: KHz Pionowa: Hz Pozioma: KHz Pionowa: Hz Sygnał wejściowy Wideo (wejście 2-kanałowe BNC, 1,0 Vp-p, impedancja końcowa 75 Ω, wyjście połączenia przelotowego) S-Video (wejście 1-kanałowe, mini DIN 4-stykowe (Y/C)) Wejście foniczne (L/R) Wejście wyzwalania Aktywny obszar wyświetlania 170,4 x 127,8 mm 211,2 x 158,4 mm (poz. x pion.) Wymiary do transportu 503 x 349 x 343 mm 503 x 349 x 343 mm Waga 1,16 kg 1,53 kg Parametry elektryczne 12 VDC, 2,5 A 12 VDC, 2,5 A Bosch Security Systems, Inc. Instrukcja obsługi F.01U
30 36 pl Parametry techniczne Małe monitory LCD/LED 10.2 UML /UML Model UML UML Parametry techniczne monitora LCD Monitor LCD 8,4'' cyfrowy monitor LCD 10,4'' cyfrowy monitor LCD Typ podświetlenia LED LED Wielkość piksela (poz. x pion.) 0,213 x 0,213 mm 0,264 x 0,264 mm Jasność 450 cd/m 2 (typowo) 400 cd/m 2 (typowo) Współczynnik kontrastu 600:1 (typowo) 700:1 (typowo) Czas reakcji 10 ms (typowo) 20 ms (typowo) Rozdzielczość (poz. x pion.) 800 x x 600 Częstotliwość Pozioma: KHz Pionowa: Hz Pozioma: KHz Pionowa: Hz Sygnał wejściowy Wideo (wejście 2-kanałowe BNC, 1,0 Vp-p, impedancja końcowa 75 Ω, wyjście połączenia przelotowego) S-Video (wejście 1-kanałowe, mini DIN 4-stykowe (Y/C)) Wejście foniczne (L/R) Wejście wyzwalania Aktywny obszar wyświetlania 170,4 x 127,8 mm 211,2 x 158,4 mm (poz. x pion.) Wymiary do transportu 503 x 349 x 343 mm 503 x 349 x 343 mm Waga 1,20 kg 1,59 kg Parametry elektryczne 12 VDC, 2,5 A 12 VDC, 2,5 A F.01U Instrukcja obsługi Bosch Security Systems, Inc.
31
32 Bosch Security Systems, Inc. 850 Greenfield Road Lancaster, PA U.S.A. Telephone Fax Bosch Security Systems, Inc., 2009, Data subject to change.
