1 WAGO-I/O-SYSTEM 750 XTR W extremalnych wyzwaniach 750 XTR ujarzmia żywioły

2 W extremalnych wyzwaniach 750 XTR ujarzmia żywioły extremalnie wytrzymałe extremalnie odporne na napięcia extremalnie odporne na wibracje -40 C do +70 C do 5 kv do przyspieszenia 5g DIN EN DIN EN

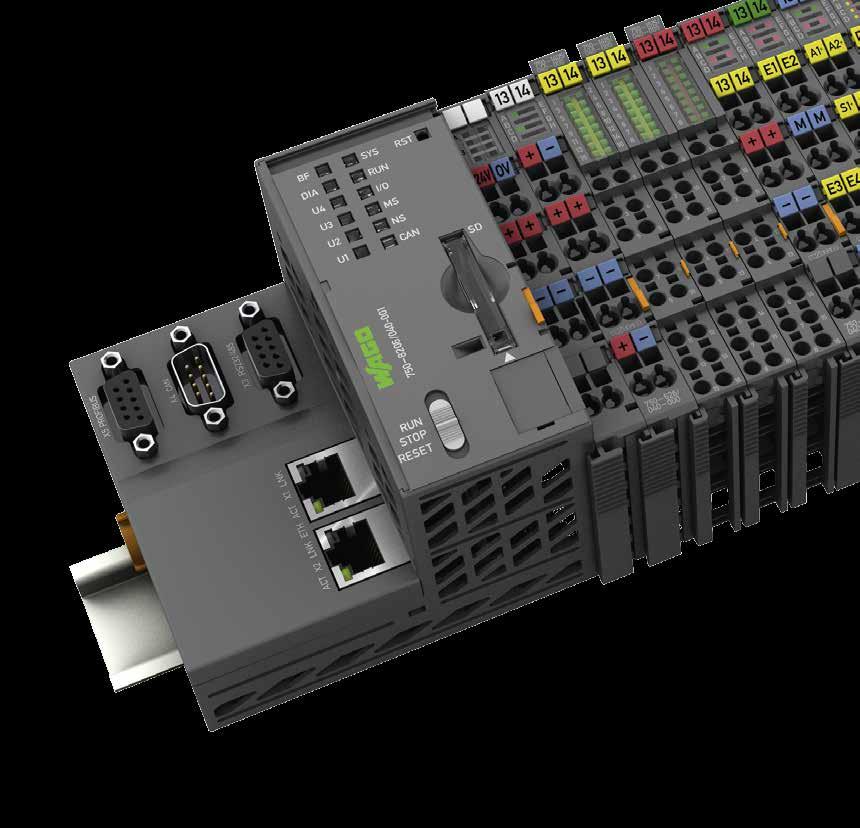

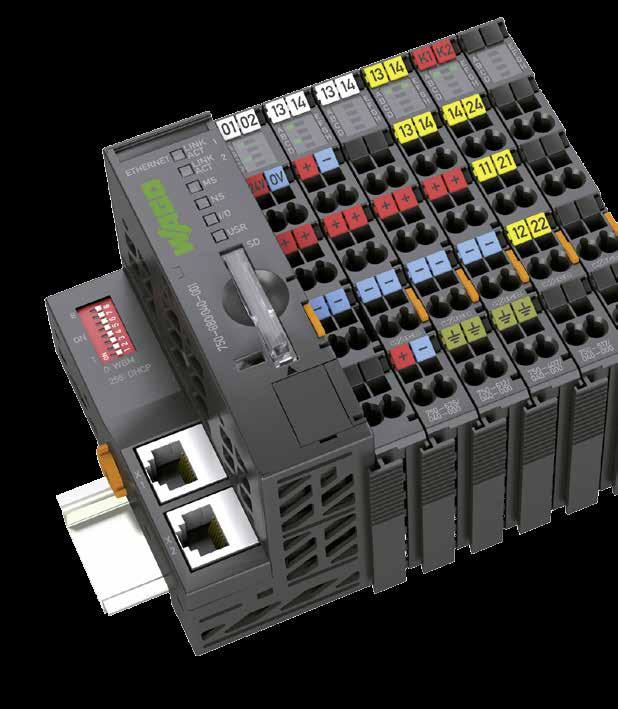

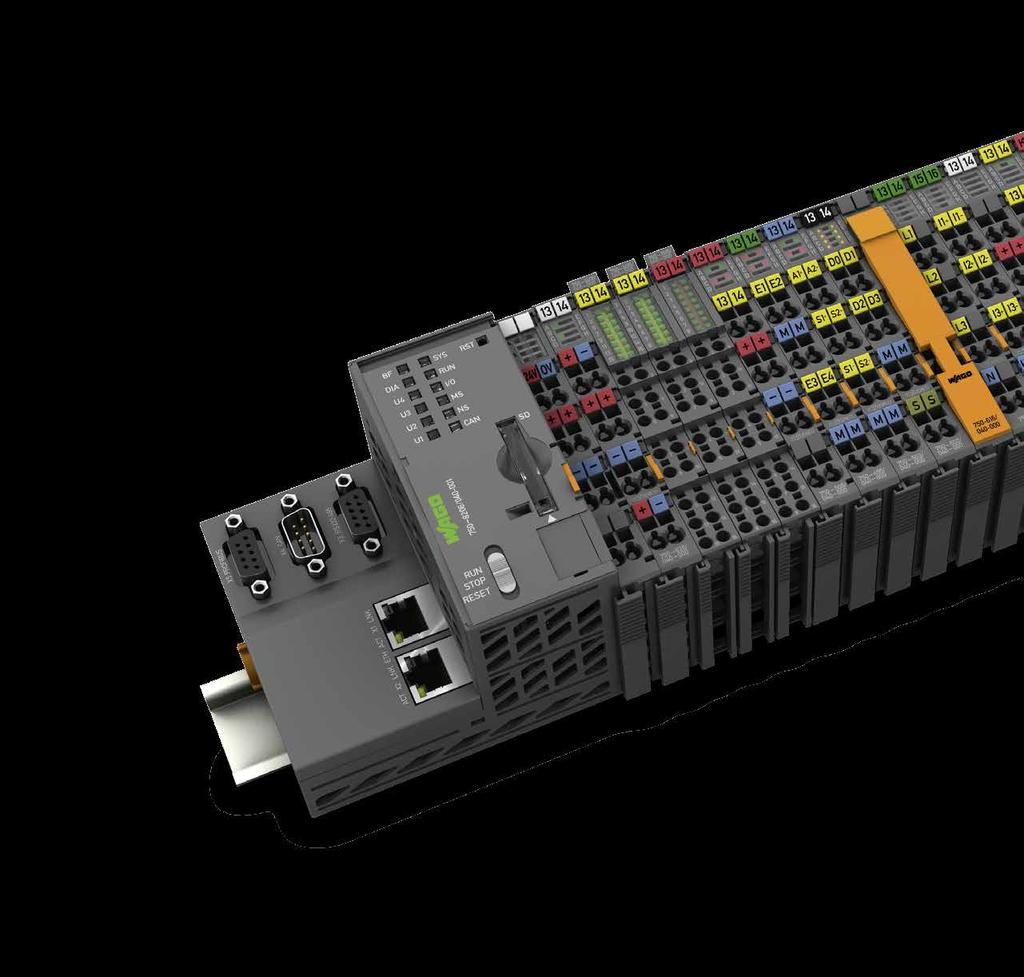

3 ZALETY modularna budowa duża różnorodność komponentów kompaktowość (nawet 16 kanałów w module o szerokości 12 mm) technika zacisku CAGE CLAMP WAGO-I/O-SYSTEM 750 XTR można łatwo rozpoznać po charakterystycznych, ciemnoszarych modułach. Zalety wynikające z zastosowania tego systemu w ekstremalnych warunkach środowiskowych: oszczędność miejsca niższy koszt instalacji mniejsze zużycie energii niższe koszty serwisowania bezpieczeństwo inwestycji stała dyspozycyjność systemu większa wydajność Ekstremalna wytrzymałość temperaturowa, odporność na zakłócenia i wibracje oraz wytrzymałość napięciowa to znaki rozpoznawcze WAGO-I/O-SYSTEM 750 XTR. To optymalne rozwiązanie dla wymagających aplikacji w następujących obszarach: przemysł stoczniowy oraz on-/offshore układy z wykorzystaniem odnawialnych źródeł energii (elektrownie wiatrowe, fotowoltaika, biogazownie) lokalne stacje zasilania i dystrybucja energii przemysł petrochemiczny gospodarka wodna i komunalna maszyny specjalne zastosowania kolejowe 3

4 extremalnie wytrzymałe od -40 C do +70 C ZALETY rezygnacja z klimatyzacji oszczędność miejsca mniejszy koszt zużycia energii i serwisowania Niezawodność w ekstremalnych warunkach klimatycznych Systemy automatyki coraz częściej stosuje się także tam, gdzie zmienna temperatura zewnętrzna oddziałuje niemal bezpośrednio na komponenty, na przykład w elektrowniach wiatrowych, pojazdach szynowych lub lokalnych sieciach zasilających, które szczególnie narażone są na działanie zmiennych czynników klimatycznych. Niezależnie od tego, czy są to ekstremalnie niskie lub wysokie temperatury, czy też duża wilgotność, WAGO-I/O-SYSTEM 750 XTR działa absolutnie niezawodnie. Ani trzaskający mróz sięgający -40 C, ani palące słońce przy +70 C nie są przeszkodą dla wariantów XTR WAGO-I/O-SYSTEM 750. Dotyczy to zarówno uruchamiania, jak i bieżącej eksploatacji. A więc w tym przypadku stwierdzenie to można potraktować dosłownie. Nawet w rozrzedzonym powietrzu stacji wysokogórskiej system wykazuje pełną wydajność i dyspozycyjność. Kompaktowe wymiary komponentów WAGO-I/O-SYSTEM 750 XTR pozwalają nie tylko oszczędzić miejsce na szynie, lecz także obniżyć koszty zużycia energii i serwisowania. Ponieważ nie są potrzebne dodatkowe komponenty zapewniające właściwe warunki klimatyczne, jak ogrzewanie czy chłodzenie. Korzystasz pod wieloma względami: nie musisz uwzględniać dodatkowej klimatyzacji w projekcie, ponosić kosztów zakupu urządzeń oraz zapewnić im miejsca w szafie rozdzielczej. Kolejnym szczytowym osiągnięciem technologicznym jest możliwość pracy na wysokości m nad poziomem morza. 4

5 W extremalnych WYZWANIACH 750 XTR UJARZMIA ŻYWIOŁY 5

6 W extremalnych WYZWANIACH 750 XTR UJARZMIA ŻYWIOŁY 6

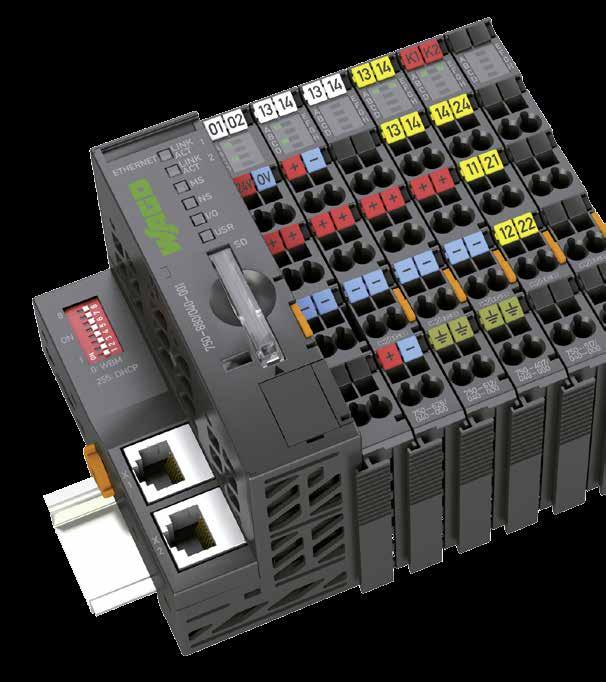

7 extremalnie odporne na zakłócenia i napięcia udarowe do 5 kv ZALETY instalacja bez zewnętrznego ekranowania zgodność z normami dla aplikacji telesterowania i zastosowań kolejowych większa dyspozycyjność systemu Dodatkowa ochrona na impulsy udarowe W przypadku linii produkcyjnych coraz większe znaczenie zyskuje optymalna wydajność. Odpowiednio wysokie wymagania stawia się także systemom automatyzacji. WAGO-I/O-SYSTEM 750 XTR wyróżnia się wyższą wytrzymałością napięciową, wynoszącą do 5 kv napięcia udarowego, niższą emisją zakłóceń elektromagnetycznych i podwyższoną odpornością na promieniowanie elektromagnetyczne. Dzięki temu zapewniona zostaje praca bez przestojów. Seria 750 XTR doskonale sprawdza się w aplikacjach, w których praca poszczególnych urządzeń lub komunikacja między nimi nie powinna zostać zakłócona. Gwarancja poprawnej komunikacji jest tu stuprocentowa. WAGO-I/O-SYSTEM 750 XTR jest ponadto idealnym rozwiązaniem do aplikacji telesterowania. Z dwóch powodów: po pierwsze sterownik do teletechniki z serii 750 XTR wspiera odpowiednie protokoły (telesterowania zgodne z IEC /-103/-104, IEC 61850, IEC , DNP3, MODBUS), a oprócz tego odpowiada wymogom wytrzymałości napięciowej zgodnie z EN W efekcie powstaje rozwiązanie do wymagających aplikacji telesterowania, skrojone na miarę i spełniające wszystkie wymogi. 7

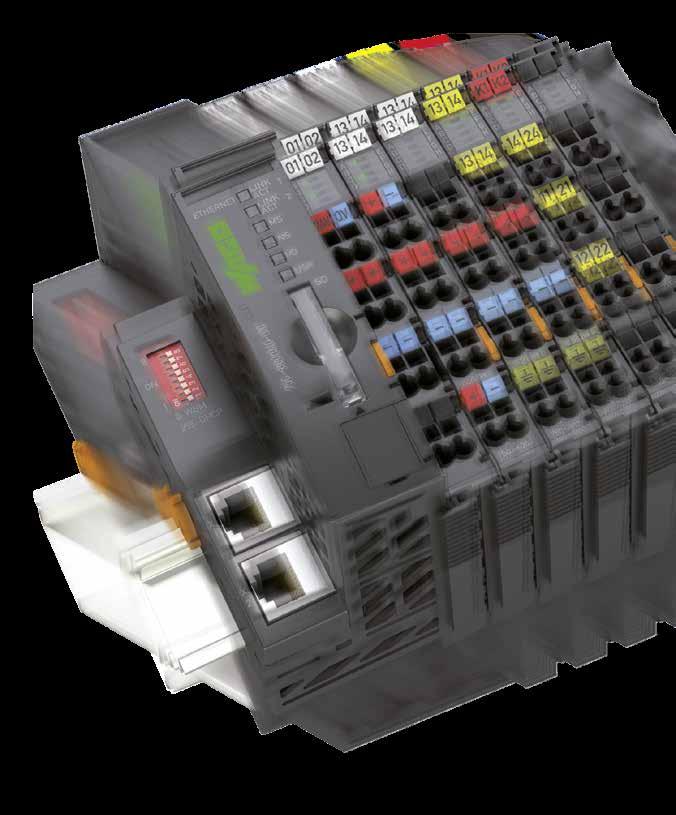

8 extremalnie odporne na wibracje do przyspieszenia 5 g ZALETY zastosowanie w pobliżu urządzeń generujących wibracje i udary większa dyspozycyjność systemu gwarancja bezpieczeństwa inwestycji Duża obciążalność mechaniczna Duża wytrzymałość na wibracje musi cechować zwłaszcza te systemy sterowania, które pracują w bezpośredniej bliskości urządzeń generujących duże wibracje lub udary. Silniki o dużej mocy lub wyłączniki nadprądowe to tylko dwa przykłady takich urządzeń. WAGO-I/O-SYSTEM 750 XTR również tu wyznacza standardy: wytrzymałość na wibracje o wartości do 5 g zgodnie z DIN EN (przyspieszenie 50 m/s 2 ) oraz odporność na udary 15 g (150 m/s 2 ) i wytrzymałość na udary ciągłe 25 g (250 m/s 2 ) zgodnie z IEC Dzięki temu długotrwała, bezawaryjna praca zapewniona jest nawet w ekstremalnie trudnych warunkach zabudowy, jakie panują na przykład na maszynie do drążenia tuneli. Ekstremalna wytrzymałość serii 750 XTR przynosi podwójną korzyść: maksymalną dyspozycyjność urządzeń i najwyższe bezpieczeństwo inwestycji. Nie licząc zaoszczędzonego czasu i nerwów. 8

9 W extremalnych WYZWANIACH 750 XTR UJARZMIA ŻYWIOŁY 9

10 DANE OGÓLNE Normy, dyrektywy i aprobaty Dla WAGO liczy się tylko jedno: najwyższa jakość! Dlatego prace rozwojowe i konstrukcyjne wszystkich produktów wspierane są przez własne, certyfikowane laboratorium, którego standardy wykraczają daleko poza obowiązujące normy. Pozwoliło to w optymalny sposób realizować wymagania norm, dyrektyw i międzynarodowych aprobat, jakie powinna spełniać seria 750 XTR. Większa wytrzymałość napięciowa moduł 50 V: 510 V AC/775 V DC moduł > 50 V: 2,5 kv AC/3,5 kv DC izolacja: napięcie znamionowe udarowe - moduły 50 V: 1 kv (klasa VW1 zgodnie z EN ) - moduły > 50 V: 5 kv (klasa VW3 zgodnie z EN ) filtr przeciwprzepięciowy: - moduły 50 V: 1 kv (L - L) / 2 kv (L - E) - moduły > 50 V: 2 kv (L - L) / 4 kv (L - E) kategoria przepięć dla modułów > 50 V: III Temperatura temperatura otoczenia: od -40 C do +70 C temperatura składowania: od -40 C do +85 C Kondensacja Z uwagi na lakierowane płytki drukowane dozwolona jest krótkotrwała kondensacja zgodnie z klasą 3K7 / IEC EN (oprócz opadów nanoszonych wiatrem, wody i oblodzenia). NORMY I DYREKTYWY Konfiguracja mieszana Konfiguracja mieszana (standardowe moduły I/O i moduły XTR) w jednym węźle możliwa jest wtedy, gdy grupy modułów są odseparowane galwanicznie od strony obiektowej, to znaczy są zasilane z separacją galwaniczną. Wibracje 5g zgodnie z EN Bez wpływu na funkcje bezpieczeństwa Wszystkie wyjścia dwustanowe nie mają wpływu na funkcje bezpieczeństwa. Aprobaty CE UL508 przemysł morski zastosowanie w przestrzeniach zagrożonych wybuchem w strefie 2/22 Zmiana parametrów temperatury, w zależności od wysokości nad poziomem morza 0,5 K/100 m od 2000 m do 5000 m, oznacza to maks. temperatura otoczenia 70 C dla 2000 m, maks. 55 C dla 5000 m nad poziomem morza EMC Odporność mechaniczna Odporność na wibracje IEC (przyspieszenie 5g) EN IEC IEC EN EN EN Odporność na wstrząsy IEC G/11MS/półokres/1000 udarów - 25G/6MS/1000 udarów EN EN EMC: odporność na zakłócenia EN EN EN przemysł morski EN EN EN EN EN EN IEC IEEE 1613 VDEW: 1994 EMC: emisja zakłóceń EN I EN EN EN przemysł morski EN (przemysł + budownictwo) EN (przemysł + budownictwo) EN EN EN

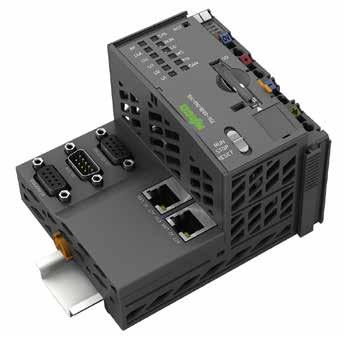

11 WAGO-I/O-SYSTEM 750 XTR Przegląd Sterowniki PFC200 PFC200 2ETH RS XTR / PFC200 2ETH RS CAN DPS XTR / PFC200 2ETH RS Tele XTR / PFC200 2ETH RS CAN DPS Tele XTR / Sterowniki sterownik ETHERNET G3 SD XTR / sterownik ETHERNET G3 SD Tele XTR / sterownik CANopen M3 DSub XTR / Interfejsy sieciowe FC PROFIBUS XTR / FC ETHERNET G2 XTR / FC CANopen DSub XTR / / Wejścia/wyjścia dwustanowe 8DI 24 VDC 3ms 2-wire XTR / DI 24 VDC 0.2ms 2-wire XTR / DI 24 VDC 3ms XTR / DI 60 VDC 3ms XTR / DI 110 VDC 3ms XTR / DI 220 VDC 3ms XTR / DO 24 VDC 2A Diagn XTR / DO 24 VDC 0.5A 2-wire XTR / DO 230 VAC 1A Relay2CO XTR / Wejścia/wyjścia analogowe 4AI 0-20mA SE XTR / AI 4-20mA SE XTR / AI 0-10 VDC SE XTR / AI ±10 VDC SE XTR / /4AI RTD Adjust XTR / AI TC Adjust XTR / PHASE POM 690VAC 1A XTR / PHASE POM 690VAC 5A XTR / PHASE POM 690VAC R.C. XTR / AI 4-20mA Diff NE43 XTR / AO 0/4-20mA 16bit 6-18 VDC XTR / AO 0-10 VDC XTR / AO ±10 VDC XTR / Moduły komunikacyjne, zasilające i systemowe / / RS232/485 Interface XTR / Power Supply 24 VDC XTR / Power Supply VAC/VDC XTR / System Power Supply 24 VDC XTR / Distance Module XTR / Field Supply Filter 24 VDC HI XTR / Supply Filter 24 VDC HI XTR / Potential Distribution 16*24V XTR / Potential Distribution 16*0V XTR / End Module XTR / /
