1 Separator napięcia KFD2-VR-Ex1.12 Charakterystyka Konstrukcja 1-kanałowa bariera rozdzielająca zasilanie 24 V DC (szyna zasilająca) Wejście napięciowe 0 V... 9 V Wyjście napięciowe 0 V... 9 V Funkcja Widok z przodu Zacisk rozłączny niebieski Separator galwaniczny do obwodów iskrobezpiecznych. Urządzenie przekazuje sygnały napięciowe ze strefy zagrożonej wybuchem do strefy bezpiecznej. Napięcie wejściowe na zaciskach 4 i 5 jest przekazywane na zaciski 7 i 8. Zaciski 4 i 8 mają taką samą polaryzację. Urządzenie powiela sygnały o wartości od 0Vdo9V i częstotliwości do 1,2 khz z tensometrów, przetworników i indukcyjnych czujników ruchu. KFD2-VR-Ex PWR 9 12 Zielony wskaźnik LED: zasilanie Zaciski rozłączne zielone Przyłącze Data publikacji :53 Data wydania _pol.xml Zone 0, 1, 2 Div. 1, 2 V Power Rail KFD2-VR-Ex V DC V DC Patrz Uwagi ogólne dotyczące informacji o produktach firmy Pepperl+Fuchs. Grupa Pepperl+Fuchs USA: Niemcy: Singapur: pa-info@us.pepperl-fuchs.com pa-info@de.pepperl-fuchs.com pa-info@sg.pepperl-fuchs.com 1

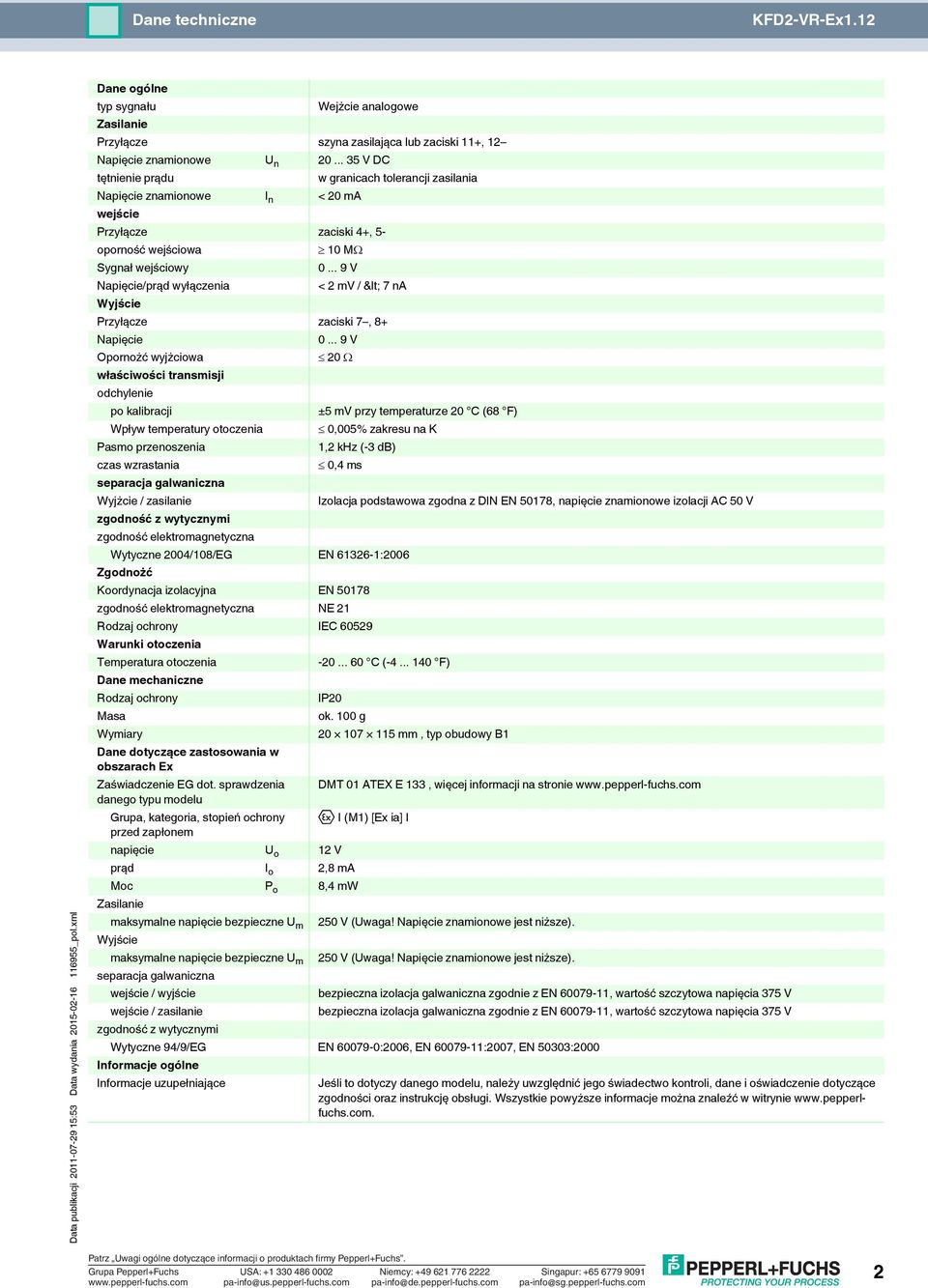

2 Dane techniczne KFD2-VR-Ex1.12 Data publikacji :53 Data wydania _pol.xml Dane ogólne typ sygnału Zasilanie Wejżcie analogowe Przyłącze szyna zasilająca lub zaciski 11+, 12 Napięcie znamionowe U n V DC tętnienie prądu w granicach tolerancji zasilania Napięcie znamionowe I n < 20 ma wejście Przyłącze zaciski 4+, 5- oporność wejściowa 10 MΩ Sygnał wejściowy Napięcie/prąd wyłączenia Wyjście V < 2 mv / < 7 na Przyłącze zaciski 7, 8+ Napięcie Opornożć wyjżciowa właściwości transmisji odchylenie po kalibracji Wpływ temperatury otoczenia Pasmo przenoszenia czas wzrastania separacja galwaniczna Wyjżcie / zasilanie zgodność z wytycznymi zgodność elektromagnetyczna V 20 Ω ±5 mv przy temperaturze 20 C (68 F) 0,005% zakresu na K 1,2 khz (-3 db) 0,4 ms Wytyczne 2004/108/EG EN :2006 Zgodnożć Koordynacja izolacyjna EN zgodność elektromagnetyczna NE 21 Izolacja podstawowa zgodna z DIN EN 50178, napięcie znamionowe izolacji AC 50 V Rodzaj ochrony IEC Warunki otoczenia Temperatura otoczenia C ( F) Dane mechaniczne Rodzaj ochrony IP20 Masa ok. 100 g Wymiary mm, typ obudowy B1 Dane dotyczące zastosowania w obszarach Ex Zaświadczenie EG dot. sprawdzenia DMT 01 ATEX E 133, więcej informacji na stronie danego typu modelu Grupa, kategoria, stopień ochrony I (M1) [Ex ia] I przed zapłonem napięcie U o 12 V prąd I o 2,8 ma Moc P o 8,4 mw Zasilanie maksymalne napięcie bezpieczne U m 250 V (Uwaga! Napięcie znamionowe jest niższe). Wyjście maksymalne napięcie bezpieczne U m separacja galwaniczna wejście / wyjście wejście / zasilanie 250 V (Uwaga! Napięcie znamionowe jest niższe). bezpieczna izolacja galwaniczna zgodnie z EN , wartość szczytowa napięcia 375 V bezpieczna izolacja galwaniczna zgodnie z EN , wartość szczytowa napięcia 375 V zgodność z wytycznymi Wytyczne 94/9/EG EN :2006, EN :2007, EN 50303:2000 Informacje ogólne Informacje uzupełniające Jeśli to dotyczy danego modelu, należy uwzględnić jego świadectwo kontroli, dane i oświadczenie dotyczące zgodności oraz instrukcję obsługi. Wszystkie powyższe informacje można znaleźć w witrynie Patrz Uwagi ogólne dotyczące informacji o produktach firmy Pepperl+Fuchs. Grupa Pepperl+Fuchs USA: Niemcy: Singapur: pa-info@us.pepperl-fuchs.com pa-info@de.pepperl-fuchs.com pa-info@sg.pepperl-fuchs.com 2

3 Dane techniczne KFD2-VR-Ex1.12 Akcesoria Moduł dostarczania prądu stałego KFD2-EB2 Ten moduł dostarczania prądu stałego jest wykorzystywany do łączenia urządzeń 24 V DC za pomocą szyny zasilania. Wyposażony w bezpiecznik moduł dostarczania prądu stałego może obsługiwać do 100 pojedynczych urządzeń, w zależności od poziomu zużycia energii przez poszczególne urządzenia. Styki mechaniczne z galwaniczną izolacją używają szyny zasilania do przekazywania zebranych komunikatów błędów. Szyna zasilania UPR-03 (Power Rail) Szyna zasilania UPR-03 to kompletna jednostka składająca się z gniazd elektrycznych i szyny profilu aluminiowego o wymiarach 35 mm x 15 mm. Aby działała, wystarczy po prostu podłączyć urządzenia. Szyna profilowa K-DUCT z szyną zasilania Szyna profilowa K-DUCT to profil aluminiowy z umieszczoną w nim szyną zasilania i dwoma zintegrowanymi kanałami kablowymi do kabli systemowych i połączeniowych. Zestaw ten nie wymaga zatem użycia żadnych dodatkowych kabli. Szyna zasilania i szyna profilowa nie muszą być podłączone za pomocą zacisków do poszczególnych urządzeń! Uwaga Data publikacji :53 Data wydania _pol.xml Patrz Uwagi ogólne dotyczące informacji o produktach firmy Pepperl+Fuchs. Grupa Pepperl+Fuchs USA: Niemcy: Singapur: pa-info@us.pepperl-fuchs.com pa-info@de.pepperl-fuchs.com pa-info@sg.pepperl-fuchs.com 3
