1 SYSTEMY WENTYLACYJNE System wentylacji hybrydowej Schiedel FLOW System wentylacji Schiedel Classic Schiedel Stabiler - regulator przepływu powietrza Part of the BRAAS MONIER BUILDING GROUP

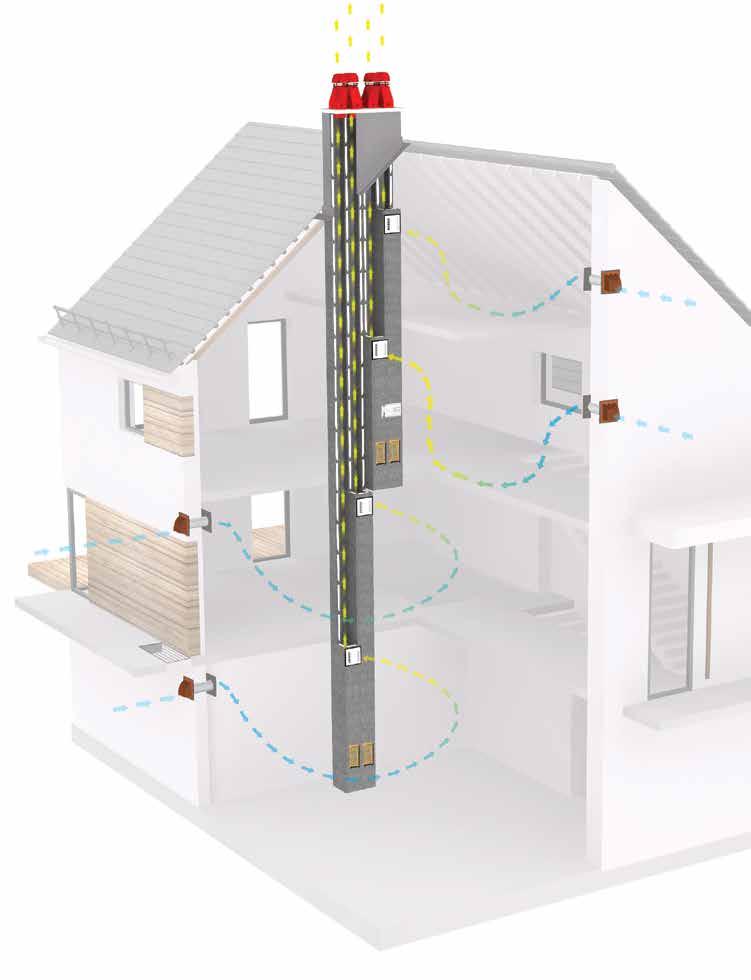

2 System Wentylacji Hybrydowej Schiedel Flow innowacyjny, sterowany system wentylacji mieszkań WENTYLATOR HYBRYDOWY Schiedel Fenko został zaprojektowany dla potrzeb wentylacji w budynkach mieszkalnych. Jego zadaniem jest zapewnienie optymalnego ciągu w kanałach wentylacyjnych. PUSTAK WENTYLACYJNY Schiedel Thermo wykonany z betonu lekkiego z warstwą izolacyjną. Rozwiązanie takie pozwala na zastosowanie pustaków w budownictwie energooszczędnym. 2

3 SCHIEDEL FLOW TO KOMFORTOWY SYSTEM WENTYLACJI NATURALNO-MECHANICZNEJ Wentylacja Schiedel Flow nieprzerwanie dostosowuje powietrze do potrzeb optymalnego użytkowania mieszkania. Pozwala ona użytkownikowi wykorzystywać zalety dwóch systemów: naturalnego i mechanicznego przy minimalizacji kosztów wynikających z uciążliwości ciągłej pracy mechanicznej wentylatora. Dzięki możliwości zastosowania sterowania w każdym pomieszczeniu wentylacja działa tylko w takim stopniu, w jakim jest to konieczne. Tym samym energia cieplna nie jest bezsensownie wywiewana. ELEMENTY WYWIEWNE Dzięki zastosowaniu regulowanych elementów powietrza wywiewnego (Ellan) w połączeniu z regulowanymi nawiewnikami ściennymi wentylacja jest dopasowana do aktualnego zapotrzebowania pomieszczeń w świeże powietrze. Kratka wentylacyjna Ellan ma wbudowany higrostat kontrolujący pracę wentylatora dachowego typu Schiedel Fenko, dzięki czemu nie wymaga dodatkowego wyposażenia w indywidualny sterownik Higster. NAWIEWNIK ŚCIENNY Nawiewniki ścienne Schiedel Flow In o regulowanym przepływie pozwalają dostosować intensywność nawiewu w zależności od potrzeb, szczególnie w takich pomieszczeniach jak sypialnia, pokój dziecięcy, salon, biuro itd. KORZYŚCI DLA UŻYTKOWNIKA możliwość dostosowania systemu do potrzeb użytkownika higieniczne czyste powietrze skuteczna wymiana powietrza zapobiega szkodom związanym z wilgocią (grzyby i pleśnie) bezpieczeństwo okna mogą pozostać zamknięte skuteczna ochrona przed hałasem z zewnątrz ochrona przed insektami oszczędność energii roczny koszt energii jednego wentylatora wynosi około 35 zł cicha praca wentylatora (33dB 41dB) w połączeniu z jego umiejscowieniem powoduje, że w pomieszczeniu jest praktycznie niesłyszalny min. WILGOTNOŚĆ POD KONTROLĄ Nowoczesne plastikowe okna oraz kapryśna wentylacja grawitacyjna sprawiają, że w łazience lub toalecie gromadzi się zbyt duża ilość pary wodnej, która sprzyja powstawaniu pleśni i grzybów. Dzięki sterownikowi Higster i nasadzie hybrydowej Schiedel Fenko uzyskujemy optymalny poziom wilgotności w pomieszczeniu bez uciążliwego hałasu silnika i przy zachowaniu najniższych kosztów eksploatacji. ognioodporność Rekomendacja Narodowej Agencji Poszanowania Energii S.A. NAPE dla hybrydowego systemu wentylacyjnego Schiedel Flow do budynków jednorodzinnych. 3

4 System Wentylacji Hybrydowej Schiedel Flow innowacyjny system wentylacji budynków jednorodzinnych PUSTAK WENTYLACYJNY SCHIEDEL THERMO to innowacyjny produkt oparty na pustaku wentylacyjnym z betonu lekkiego. Jest wyposażony w dodatkową warstwę z pianobetonu, która znacznie poprawia właściwości izolacyjne pustaka. Charakteryzuje go stabilność i trwałość, dzięki czemu sprawdza się nawet w najtrudniejszych warunkach klimatycznych. W stosunku do komina wentylacyjnego dwuciągowego wykonanego z cegły, izolacyjność termiczna komina z pustaków Schiedel Thermo jest wyższa o ok 17%. Pustak wentylacyjny Thermo rozkład gęstości strumienia ciepła dla kierunku X. Pustak wentylacyjny Thermo rozkład gęstości strumienia ciepła dla kierunku Y. UNIKALNE CECHY PUSTAKA WENTYLACYJNEGO SCHIEDEL THERMO przeznaczony do wentylacji grawitacyjnej i hybrydowej mały ciężar i łatwość montażu (3 pustaki 1mb) wysoka mrozoodporność min. 25 cykli znacznie wyższa izolacyjność termiczna w porównaniu do tradycyjnego komina wentylacyjnego dwuciągowego wykonanego z cegły niski współczynnik przenikania ciepła brak konieczności obmurowywania spełnia wymagania odporności ogniowej w klasie EI 120 niskie opory przepływu atest higieniczny PZH HK / B / 0861 / 01 / 2011 zgodny z normą EN oznakowane znakiem zgodności CE 4

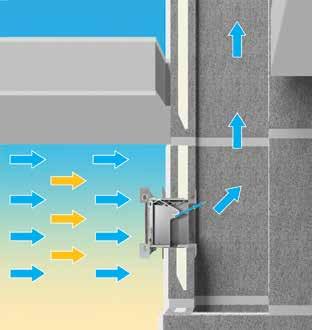

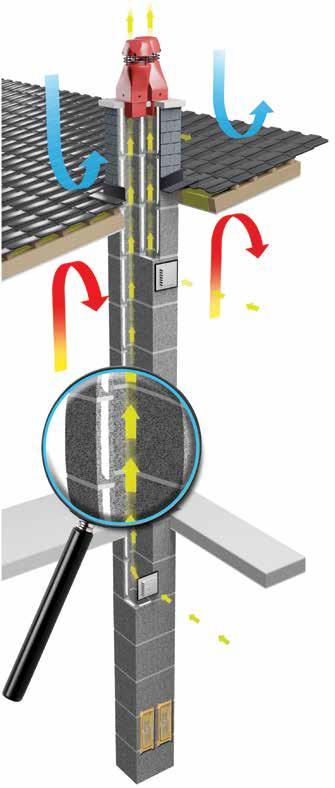

5 DLACZEGO WENTYLACJA? Wraz z coraz powszechniejszym stosowaniem szczelnych okien i drzwi, najczęściej plastikowych lub aluminiowych, zapewnienie prawidłowej wentylacji mieszkań stwarza poważne problemy. W tych sytuacjach wymiana zużytego powietrza jest bardzo ograniczona i dlatego należy ją zapewnić poprzez dobrze funkcjonującą wentylację grawitacyjną lub mechaniczną. Dotyczy to przede wszystkim pomieszczeń sanitarnych, kuchni oraz pomieszczeń kotłowni i garaży. DLACZEGO WENTYLACJA HYBRYDOWA? Wentylacja hybrydowa Schiedel Flow stanowi innowacyjny, sterowany system wentylacji mieszkań przeznaczony w głównej mierze do budownictwa jednorodzinnego. Jest ona połączeniem zalet wynikających z wentylacji naturalnej oraz mechanicznej. System ten działa naprzemiennie w zależności od warunków atmosferycznych, wykorzystując siły natury wynikające z różnicy temperatur i zewnętrznego ruchu powietrza (wiatru) oraz mechanikę pracy niskoszumowego wentylatora wytwarzającego w kanale wentylacyjnym warunki wynikające z normatywów higienicznych w pomieszczeniach wentylowanych. Wybudowane z pustaków Schiedel Thermo kanały wentylacyjne charakteryzują się niską chropowatością i małą ilością fug, co zmniejsza opory przepływu powietrza, a tym samym zwiększa ich wydajność. Dzięki wykonaniu z betonu lekkiego pustaki mają mały ciężar co znacznie ułatwia montaż. Moduł wysokości pustaków to 33 cm. 5

6 System Wentylacji Schiedel Classic Wywietrznik grawitacyjny Schiedel Bryza wykorzystuje siłę przepływającego wiatru tworząc optymalne warunki dla ruchu powietrza w kanale wentylacyjnym. Kratki wentylacyjne. Nawiewniki ścienne Schiedel Flow In. SYSTEM WENTYLACJI SCHIEDEL CLASSIC Wentylacja Schiedel Classic jest wentylacją grawitacyjną wykorzystującą różnicę temperatur, gęstości powietrza i ruch wiatru. Konstrukcja jest oparta o klasyczne pustaki wentylacyjne Schiedel wyposażone dodatkowo w kratki wentylacyjne i wywietrzniki Schiedel Bryza. 6

7 PUSTAKI WENTYLACYJNE SCHIEDEL nadają się do budowy grawitacyjnych systemów wentylacyjnych. Wybudowane z nich kanały wentylacyjne charakteryzują się małą ilością fug, co zmniejsza opory przepływu i tym samym zwiększa ich wydajność. Zastosowany do ich produkcji materiał zapewnia ich wysoką dźwiękoszczelność. Pustaki wentylacyjne wykonane są z betonu lekkiego, o grubości ścianek i przegród 4 cm oraz wysokości elementów 33 cm. Dwustronnie otynkowane spełniają wymagania klasy odporności ogniowej EI 120. UNIKALNE CECHY PUSTAKÓW WENTYLACYJNYCH SCHIEDEL WYWIETRZNIK GRAWITACYJNY SCHIEDEL BRYZA Dla systemu wentylacji grawitacyjnej w oparciu o pustaki Schiedel, zaprojektowaliśmy nasadę Schiedel Bryza, zwieńczającą kanał grawitacyjny. Wywietrznik wykorzystuje siłę omywającego ją wiatru i tym samym tworzy optymalne warunki dla ruchu powietrza grawitacyjnego w kanale wentylacyjnym. pustaki wykonane z betonu lekkiego do wentylacji grawitacyjnej szybkie i łatwe w montażu (3 pustaki - 1 m.b.) wysoka dźwiękoszczelność oszczędzają powierzchnię zabudowy nie wymagają obmurowania szeroka oferta (pustaki 1-, 2-, 3-, 4- kanałowe) atest higieniczny PZH klasa odporności ogniowej El 120 zgodne z normą EN oznakowane CE min. ognioodporność 7

8 Schiedel Stabiler - regulator przepływu powietrza Sposób na zdrowie i oszczędzanie Schiedel Stabiler to urządzenie pozwalające zoptymalizować nadmierny wypływ powietrza przez kanał wentylacyjny. Może być z powodzeniem wykorzystywany jako alternatywa dla tradycyjnej kratki wywiewnej, eliminując przy tym słabości wentylacji grawitacyjnej związanej z nadmiernym wyziębianiem pomieszczeń, a tym samym koniecznością ich intensywnego dogrzewania. NOWOŚĆ INTELIGENTNY SYSTEM WENTYLACYJNY ZASTOSOWANIE SCHIEDEL STABILERA Schiedel Stabiler sprawdza się znakomicie w pokojach jak i w pomieszczeniach o określonej funkcjonalności, takich jak kuchnia, łazienka czy WC. KORZYŚCI Z POSIADANIA SCHIEDEL STABILER redukuje straty energii nawet o 20% płynnie dostosowuje przepływ powietrza w zależności od warunków pogodowych panujących na zewnątrz pasuje do każdego rodzaju wnętrza - nowoczesne wzornictwo bezpieczny w użytkowaniu działa cicho i bezobsługowo zapobiega występowaniu wilgoci w pomieszczeniu poprzez optymalną wymianę powietrza WŁAŚCIWOŚCI PRODUKTU reguluje i ogranicza nadmierny strumień powietrza wywiewanego przez kanał wentylacyjny optymalizuje wentylację pomieszczeń alternatywa dla tradycyjnej kratki wentylacyjnej nie wymaga zasilania energią elektryczną prosty w montażu łatwy w konserwacji i czyszczeniu dopuszczony do obrotu na podstawie Deklaracji Właściwości Użytkowych nr 15/2013 z dnia r. 8

9 Schiedel Stabiler - sposób na zdrowie i oszczędzanie Unikalne cechy Schiedel Stabiler Specjalna przepustnica stanowiąca integralny element funkcjonalny urządzenia, płynnie ograniczający przepływ powietrza. Przepustnica jest regulowana przepływem powietrza, urządzenie nie wymaga więc żadnego źródła zasilania. Jeśli przepływ powietrza jest mały, przepustnica nie rusza się lub odchyla jedynie w niewielkim stopniu, umożliwiając łatwy przepływ powietrza do kanału wentylacyjnego. Natomiast w przypadku intensywnego strumienia powietrza przepustnica odchyla się mocniej, zbliża się do przesłony i skutecznie ogranicza przepływ. Strumień powietrza przepływającego przez Schiedel Stabiler reguluje wentylację w pomieszczeniu. Urządzenie posiada konstrukcyjnie określoną wartość graniczną przepływu powietrza zgodną z wymaganiami normowymi. DOM 9

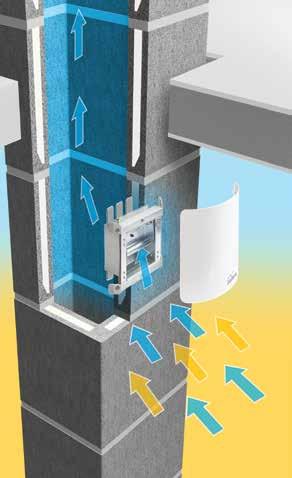

10 WENTYLACJA DZIAŁA NIEPRAWIDŁOWO? Schiedel Stabiler - najnowsze rozwiązanie optymalizujące skuteczność nieprawidłowo działającej wentylacji grawitacyjnej. jeśli na ścianach pojawiają się pleśnie i grzyby jeśli w pomieszczeniu panuje zaduch jeśli ilość powietrza wywiewnego jest większa niż nawiewnego jeśli wyczuwalny jest ciąg wsteczny z przewodu wentylacyjnego Rozwiązaniem tych problemów będzie z pewnością Schiedel Stabiler. JAK DZIAŁA SCHIEDEL STABILER? Schiedel Stabiler jest wyjątkowym urządzeniem w którym specjalnie działająca przepustnica w sposób cichy i automatyczny ogranicza przepływ powietrza wentylacyjnego. Przepływ powietrza jest mały - przepustnica nie rusza się lub odchyla się w niewielkim stopniu umożliwiając łatwy wypływ powietrza do kanału wentylacyjnego. Wzrastający strumień powietrza wywiewanego powoduje odchylanie się przepustnicy w kierunku przesłony, ograniczając w ten sposób wypływ powietrza. 10

11 Schiedel przykładowe realizacje 11

12 Schiedel oferta handlowa Schiedel Stabiler Z TYP Wydajność Numer artykułu KSW2/20/SCH/Z 20m³/h KSW2/30/SCH/Z 30m³/h KSW2/50/SCH/Z 50m³/h KSW2/70/SCH/Z 70m³/h Schiedel Stabiler P TYP Wydajność Numer artykułu KSW2/20/SCH/P 20m³/h KSW2/30/SCH/P 30m³/h KSW2/50/SCH/P 50m³/h KSW2/70/SCH/P 70m³/h Rodzaj pustaka Rodzaj pustaka Kanały Pionowe Kanały Poziome Ilość kanałów Ilość kanałów Przekrój kanałów w cm Przekrój kanałów w cm Wym. zewn. w cm Wym. zewn. w cm Waga w kg/1 mb Waga w kg/1 mb Numer artykułu THERMO 2 2 x 10,5/18 36/ Numer artykułu 2 2 x 10/16 32 x x 12/17 20 x x 12/17 36 x x 12/17 52 x x 12/17 68 x x 17/12 25 x x 17/12 46 x x 17/12 67 x x 17/12 88 x Nazwa produktu Jednostka miary Numer artykułu Nasada hybrydowa Schiedel Fenko SH (szary) kpl Nasada hybrydowa Schiedel Fenko SP (szary) kpl Nasada hybrydowa Schiedel Fenko SV (szary) kpl Nasada hybrydowa Schiedel Fenko SH (ceglasty) kpl Nasada hybrydowa Schiedel Fenko SP (ceglasty) kpl Nasada hybrydowa Schiedel Fenko SV (ceglasty) kpl Kratka wywiewna Schiedel Flow Out (standard) kpl Kratka wywiewna Schiedel Flow Out (Ellan) kpl Nawiewnik Schiedel Flow In (biały) kpl Nawiewnik Schiedel Flow In (beżowy) kpl Nawiewnik Schiedel Flow In (brązowy) kpl Higster szt Kratka wentylacyjna szt Kratka wentylacyjna z ramką szt akcesoria WENTYLATOR HYBRYDOWY Schiedel Fenko został zaprojektowany dla potrzeb wentylacji w budynkach mieszkalnych. Jego zadaniem jest zapewnienie optymalnego ciągu w kanałach wentylacyjnych. STEROWNIK HIGSTER Dzięki sterownikowi Higster i nasadzie hybrydowej Schiedel Fenko uzyskujemy optymalny poziom wilgotności w pomieszczeniu bez uciążliwego hałasu silnika i przy zachowaniu najniższych kosztów eksploatacji. NAWIEWNIK ŚCIENNY Schiedel Flow In o regulowanym przepływie pozwalają dostosować intensywność nawiewu w zależności od potrzeb. WYWIETRZNIK GRAWITACYJNY Schiedel Bryza wykorzystuje siłę przepływającego wiatru tworząc optymalne warunki dla ruchu powietrza w kanale wentylacyjnym. KRATKA WYWIEWNA Schiedel Flow - Out jest dekoracyjnym wykończeniem przewodu wentylacyjnego i sprzyja odpowiedniemu przepływowi powietrza wewnątrz pomieszczenia. DRZWICZKI REWIZYJNE LW 10/27,5 cm. KRATKA WENTYLACYJNA Uniwersalna kratka wentylacyjna ze stali nierdzewnej do stosowania na zewnątrz i wewnątrz budynku. Wymiar 249 x 144 mm. KRATKA WENTYLACYJNA Z RAMKĄ Otwierana kratka wentylacyjna ze stali nierdzewnej. Wymiar 241 x 135 mm. ZAPRAWA MONTAŻOWA Przeznaczona jest do łączenia pustaków kominowych z keramzytobetonu. Schiedel Sp. z o.o., Centrala, ul. Wschodnia 24, Opole, T (77) , F (77) Dział sprzedaży: T (77) , T (77) , T (77) Dział techniczny: T (77) Schiedel Sp. z o.o., Biuro Północ, ul. Małgorzatowo 3c, Lubicz Dolny. Dział techniczny: T (56)
