1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT Przedmiot zamówienia: Remont wybranych laboratoriów i pomieszczeń dydaktycznych w budynku Wydziału Ogrodniczego wraz z dostawą wyposaŝenia. Zamawiający: Uniwersytet Rolniczy im. Hugona Kołłątaja w Krakowie 3-20 Kraków, al. Mickiewicza 2 Jednostka opracowująca specyfikację: Sekcja ds. Nadzoru Technicznego Uniwersytetu Rolniczego w Krakowie Grupy robót: Roboty wykończeniowe w zakresie obiektów budowlanych Instalacje sanitarne Instalacje elektryczne Instalowanie okablowania komputerowego Data opracowania: luty 204 r Opracowujący: Stanisław Łuczyński - branŝa budowlana Aleksander śuradzki - instalacje sanitarne Jan Dudek - instalacje elektryczne

2 Rozdział I ZałoŜenia ogólne. Wstęp.. Przedmiot ST Przedmiotem specyfikacji technicznej (ST) są wymagania techniczne dotyczące remontu wraz z dostawą wyposaŝenia, laboratoriów o numerach od 24 do 29 i 233 oraz pomieszczeń dydaktycznych o numerach od 9 do 2, w budynku Wydziału Ogrodniczego Uniwersytetu Rolniczego im. Hugona Kołłątaja w Krakowie, przy Al. 29 listopada Zakres stosowania specyfikacji technicznej: ST zawiera między innymi zbiory wymagań określających standard, jakość wykonania robót, sposób ich realizacji, właściwości materiałów przewidzianych do wbudowania oraz zasady dokonania oceny prawidłowości wykonania poszczególnych zakresów robót..3 Zakres robót objętych ST Remont pomieszczeń w budynku Wydziału OgrodniczegoUniwersytetu Rolniczego w Krakowie, w zakresie: pomieszczenia o numerach od 9 do 2 na parterze pomieszczenie nr 233 na II piętrze pomieszczenia o numerach od 24 do 29 na II piętrze.4. Dokumentacja opisująca przedmiot zamówienia: / rzuty pomieszczeń o numerach od 9 do 2 wraz z zestawieniem drzwi (rysunki nr, 2, 3, 4) 2/ rzuty pomieszczenia nr 233 wraz z zestawieniem drzwi (rysunki nr, 2, 3, 4) 3/ rzuty pomieszczeń o numerach od 24 do 29 wraz z zestawieniami drzwi, okien i ścianki aluminiowej 4/ rysunek szafy nr 27-2 do pomieszczenia nr 27 5/ rysunek szafy nr 25- do pomieszczenia nr 25 6/ rysunek szafy nr 27-3 do pomieszczenia nr 27 7/ rysunek szafy nr 28-4 do pomieszczenia nr 28 8/ rysunek szaf nr 29- i 29-2 do pomieszczenia nr 29 9/ przedmiar robót branŝy budowlanej dla pomieszczeń o numerach od 9 do 2 0/ przedmiar robót branŝy sanitarnej dla pomieszczeń o numerach od 9 do 2 / przedmiar robót branŝy elektrycznej dla pomieszczeń o numerach od 9 do 2 2/ przedmiar robót branŝy budowlanej dla pomieszczenia nr 233 3/ przedmiar robót branŝy sanitarnej dla pomieszczenia nr 233 4/ przedmiar robót branŝy elektrycznej dla pomieszczenia nr 233 5/ przedmiar robót branŝy budowlanej dla pomieszczeń o numerach od 24 do 29 6/ przedmiar robót branŝy sanitarnej dla pomieszczeń o numerach od 24 do 29 7/ przedmiar robót branŝy elektrycznej dla pomieszczeń o numerach od 24 do 29 2

3 2. Ogólne wymagania dotyczące realizacji robót budowlanych 2.. Przekazanie terenu budowy Zamawiający w terminie określonym w umowie przekaŝe wykonawcy teren budowy oraz wskaŝe punkty poboru energii elektrycznej i wody 2.2. Terminy wykonania określone są we wzorze umowy 3. Zasady ustalania ceny robót i ich rozliczeń 3.. Cenę robót naleŝy obliczyć i podać jako cenę ryczałtową na podstawie otrzymanej dokumentacji i wizji lokalnej, podając cenę netto, do której naleŝy doliczyć podatek VAT w wysokości 23%. Po zsumowaniu obliczyć cenę brutto. KaŜda oferta powinna zawierać zestawienie oferowanych urządzeń i wyposaŝenia, z podaniem nazwy producenta i nazwy własnej urządzenia/wyposaŝenia, pozwalającej na jego jednoznaczną identyfikację Szczegółowe zasady rozliczania podane są we wzorze umowy, będącym załącznikiem do SIWZ. 4. Istotne informacje dla Wykonawcy W czasie realizacji robót, raz w tygodniu będą organizowane rady budowy, w których obowiązkowo muszą uczestniczyć, kierownik budowy i inspektorzy nadzoru inwestorskiego wpisani do umowy. Inni przedstawiciele Wykonawcy, nie wymienieni w umowie, a uczestniczący w radach budowy muszą posiadać jego pełnomocnictwo. Remont prowadzony będzie w obiekcie czynnym i do Wykonawcy będzie naleŝało zabezpieczenie przed zabrudzeniem sąsiednich pomieszczeń i dróg komunikacyjnych. Przed złoŝeniem oferty, Wykonawca powinien zapoznać się z obiektem i zgłosić ewentualne uwagi. Dokonanie wizji lokalnej terenu nie jest warunkiem obligatoryjnym i koniecznym do złoŝenia oferty w postępowaniu. Zamawiający nie udostępni Wykonawcy pomieszczeń na zaplecze, t.j. szatni, sanitariatów, magazynków i.t.p. Wykonawca we własnym zakresie i na własny koszt zorganizuje i urządzi zaplecze budowy w miejscu wskazanym przez Zamawiającego. Wykonawca we własnym zakresie i na własny koszt zorganizuje transport materiałów na terenie budowy. Zamawiający informuje, Ŝe nie wolno uŝywać wind osobowych w budynku dla celów budowy. Rozdział II Wymagania szczegółowe. Roboty remontowe budowlane kod CPV Przedmiotem niniejszej ST są wymagania dotyczące wykonania robót budowlanych w ramach remontu pomieszczeń oraz dostawa i montaŝ wyposaŝenia, wg poniŝszego zakresu:.. Pomieszczenia o nr od 9 do 2 przeniesieniu w obrębie budynku istniejącego wyposaŝenia t.j. stołów, krzeseł i szaf, wykonanie odpowiednich zabezpieczeń posadzki korytarza i okien w pomieszczeniach wymiana i podniesienie nadproŝy drzwi wejściowych w celu uzyskania normowej wysokości otworów drzwiowych, wyburzenie ścianki działowej pomiędzy pomieszczeniami nr 0 i zamurowanie otworu drzwiowego do pomieszczenia nr 0 skucie tynku i wykonanie nowego cementowo-wapiennego pod fartuchy przy umywalkach, 3

4 wykonanie obudowy z płyt gipsowo-kartonowych ognioodpornych, gr. 2,5 mm montowanych na kleju gipsowym, ścian korytarzowych wykonanie fartuchów z płytek ceramicznych przy umywalkach wymiana posadzek na posadzki z wykładzin obiektowych PCW wraz z przygotowaniem podłoŝa, (w pomieszczeniu 0- wymiana podkładów pod posadzkę wraz z izolacją ze styropianu i izolacją p. wilgociową, we wszystkich pomieszczeniach wykonanie wylewki samopoziomującej, po uprzednim oczyszczeniu i zagruntowaniu podłoŝa), wymiana parapetów okiennych lastrykowych i kamiennych na parapety z płyty postformingowej (drewnopochodnej) gr. 38 mm, w kolorze uzgodnionym z uŝytkownikiem DemontaŜ osłon grzejnikowych i wykonanie nowych wykonanie gładzi gipsowych ścian i sufitów, pomalowanie ścian i sufitów, DemontaŜ i ponowny montaŝ sufitów podwieszonych ( fragmentów przy ścianach korytarzowych) i przy wyburzanej ścianie pomiędzy pomieszczeniami nr 0 i montaŝ odbojnic ściennych z płyty meblowej gr. 22 mm, szerokości 30 cm o krawędziach wykończonych PCW wymiana drzwi wejściowych do Sali nr 9 na drzwi EI30, drewniane, przylgowe, malowane w kolorze białym z ościeŝnicą drewnianą stałą, z zamkiem na wkładkę, wymiana drzwi w pozostałych pomieszczeniach na drzwi drewniane 90x200 cm w świetle ościeŝnicy, przylgowe malowane w kolorze białym z ościeŝnicą drewnianą stałą, z zamkiem na wkładkę, wymiana instalacji elektrycznej gniazd i oświetlenia, instalacji komputerowej, montaŝ rolet okiennych montaŝ desek odbojowych z płyty meblowej okleinowanej, o wymiarach gr. 22 mm szerokość 30 cm dostawa i montaŝ wyposaŝenia, w tym: - wymiana siedzisk i blatów w Sali nr 9 - dostawa stołów drewnianych o wymiarach 80x60x76 cm na nogach z rur stalowych chromowanych, z moŝliwością podejścia instalacji elektrycznej i komputerowej do Sali nr 0- - dostawa krzeseł nieobrotowych do Sali nr i 2 - wywóz na składowisko i opłata za utylizacje gruzu.2. Pomieszczenie nr 233 przeniesieniu w obrębie budynku istniejącego wyposaŝenia t.j. stołów, krzeseł i szaf, wykonanie odpowiednich zabezpieczeń posadzki korytarza i okien w pomieszczeniach wymiana i podniesienie nadproŝa drzwi wejściowych w celu uzyskania normowej wysokości otworu drzwiowego, skucie tynku i wykonanie nowego cementowo-wapiennego ścian wykonanie wykładzin ceramicznych ścian wymiana posadzek na posadzki z wykładzin obiektowych PCW wraz z przygotowaniem podłoŝa (wylewka samopoziomująca) ObłoŜenie parapetów płytkami gresowymi polerowanymi, bezspoinowo wykonanie gładzi gipsowych ścian i sufitów, pomalowanie ścian i sufitów, Wykonanie zabudów sufitami podwieszonymi (fragmentarycznie) kanałów wentylacyjnych na sufitach 4

5 wymiana drzwi wejściowych na drzwi EI30, drewniane, przylgowe, malowanych w kolorze białym i ościeŝnicą drewnianą stałą, z zamkiem na wkładkę, wymiana instalacji elektrycznej gniazd i oświetlenia, instalacji komputerowej, montaŝ rolet okiennych przyszybowych dostawa i montaŝ wyposaŝenia, w tym: - dygestorium ceramiczne typ 20 - stanowisko do mycia 20x75x90h cm - stół przyścienny 95x75x75h cm -stół przyścienny 455x70x75h cm - stół przyścienny 70x75x75h cm - stół wyspowy 200x50x75h cm z nadstawką - krzesła laboratoryjne z oparciem - fotel biurowy.3. Pomieszczenia o nr od 24 do 29 przeniesieniu w obrębie budynku istniejącego wyposaŝenia t.j. stołów, krzeseł i szaf, wykonanie odpowiednich zabezpieczeń posadzki korytarza i okien w pomieszczeniach wymiana i podniesienie nadproŝa drzwi wejściowych w celu uzyskania normowej wysokości otworów drzwiowych, przystosowanie otworów drzwiowych do drzwi szerokości 00x200 cm w świetle ościeŝnicy skucie tynku i wykonanie nowego cementowo-wapiennego, wymiana posadzek na posadzki z wykładzin obiektowych PCW wraz z przygotowaniem podłoŝa (wylewki samopoziomujące), obłoŝenie parapetów lastrykowych płytkami z gresu polerowanego, wraz z załoŝeniem naroŝników ze stali nierdzewnej, wykonanie gładzi gipsowych ścian ponad wykładziną ceramiczną i sufitów, pomalowanie ścian i sufitów, wymiana drzwi wejściowych do pomieszczenia 24 na drzwi EI30 00x200 cm, drewniane, przylgowe, malowanych na biało) z ościeŝnicą drewnianą stałą, z zamkiem na wkładkę, wymiana drzwi do pozostałych pomieszczeń na drzwi 00x200 cm (w świetle ościeŝnicy) drewniane, przylgowe, malowanych na biało) z ościeŝnicą drewnianą stałą, z zamkiem na wkładkę, wymiana instalacji elektrycznej gniazd i oświetlenia, instalacji komputerowej, montaŝ rolet okiennych przyszybowych dostawa i montaŝ wyposaŝenia (wg wykazu i opisu w dalszej części ST 2. Szczegółowy opis prac 2.. Zabezpieczenia i demontaŝe 2... Zakres robót objętych ST / Wykonanie zabezpieczeń z folii budowlanej ochronnej, okien i posadzki korytarza 2/ Przeniesieniu w obrębie budynku istniejącego wyposaŝenia Materiały -folia budowlana ochronna gr. 0.3 mm -listwy drewniane -taśmy malarskie 5

6 2.2. Roboty murarskie Zakres robót objętych ST / DemontaŜ nadproŝy drzwiowych w celu uzyskania normowej wysokości drzwi 2/ Przygotowanie otworów drzwiowych 3/ Wyburzenie ściany pomiędzy pomieszczeniami 4/ MontaŜ nadproŝy stalowych z ceownika C80 mm 5/ Zamurowanie przebić w ścianach 6/ Wywiezienie i utylizacja gruzu z rozbiórek i przebić Materiały -cegła pełna klasy 5 -zaprawa murarska cementowo-wapienna zaprawa M0 o parametrach technicznych: -nadproŝa stalowe 2.3. Roboty tynkarskie Zakres robót objętych ST / Odbicie tynków 2/ Wykonanie nowych tynków cementowo-wapiennych 3/ Wykonanie tynków ościeŝy przy wymienianych drzwiach 4/ Wykonanie obudów ścian korytarzowych płytami gipsowo-kartonowymi ognioodpornymi gr. 2,5 mm na kleju gipsowym 5/ Wywóz i utylizacja materiałów ze skucia Materiały -zaprawa tynkarska cementowo-wapienna -płyty gipsowo-kartonowe ognioodporne gr. 2,5 mm -klej gipsowy 2.4. Wykładziny ścian Zakres robót objętych ST / Skucie istniejących wykładzin 2/ MontaŜ wykładzin z płytek ceramicznych 3/ Oczyszczenie parapetów lastrykowych, zagruntowanie, wyłoŝenie płytkami z gresu polerowanego o wymiarach 60x60 cm, bezspoinowo, na zaprawie klejowej elastycznej, z montaŝem naroŝników ze stali nierdzewnej 4/ Wywóz i utylizacja materiałów ze skucia Materiały - środek do podłoŝy nienasiąkliwych na bazie Ŝywic akrylowych i mączek kwarcowych, o minimalnej przyczepności do podłoŝa powyŝej,0 MPa, -płytki ceramiczne dla wyłoŝenia ścian płytki ceramiczne ścienne o wymiarach co najmniej 25x35 cm nasiąkliwość 5%, wytrzymałość na zginanie 5MPa, siła łamiąca min. 800 N, odporne na pęknięcia włoskowate, odporność na działanie środków domowego uŝytku GA, odporność na plamienie 5 klasa, -płytki gres polerowany o wymiarach 60x60 cm nasiąkliwość 4%, wytrzymałość na zginanie minimum 35 MPa, siła łamiąca 400 N, odporność na działanie środków domowego uŝytku GA, odporność na plamienie 5 klasa, grubość minimum 8 mm -zaprawa klejowa elastyczna na podłoŝa krytyczne, -zaprawa klejowa standardowa do montaŝu okładzin ceramicznych na podłoŝu z tynku cementowo-wapiennego 6

7 -listwy ochronne naroŝne ze stali nierdzewnej 2.5. Posadzki Zakres robót objętych ST / Zerwanie wykładzin z PCW i oczyszczenie podłoŝa 2/ Zerwanie warstw podposadzkowych (podkładu cementowego i izolacji ) w pomieszczeniach 0 i na parterze 3/ Wykonanie nowych warstw podposadzkowych (izolacji termicznej ze styropianu, izolacji p.wilgociowej i warstwy podkładu cementowego) 4/ UłoŜenie posadzek z płytek gesowych nieszkliwionych 4/ Zagruntowanie podłoŝa środkami gruntującymi do powierzchni chłonnych 5/ Wykonanie warstwy wyrównującej z zaprawy samopoziomującej pod posadzki z wykładziny PCW 6/ MontaŜ wykładzin PCW zgrzewanych na łączeniach, wywiniętych na ściany na wysokość 0 cm 5/ Wywóz i utylizacja gruzu z rozbiórek Materiały - środek gruntujący do podłoŝy nasiąkliwych -zaprawa klejowa elastyczna wg opisu w pkt wykładzina PCW obiektowa o parametrach technicznych: gr. minimum 2 mm, wielowarstwowa, z powierzchnią zabezpieczoną poliuretanem, grubość warstwy uŝytkowej 0,8 mm, odporność na ścieranie grupa T, odporność na światło pow. 7, odporna chemicznie, odporna na mikroorganizmy, odporna na oddziaływanie krzesła na rolkach, (konieczność uzgodnienia rodzaju i koloru wykładziny z uŝytkownikiem i inspektorem nadzoru przed rozpoczęciem prac!) -płytki gresowe porcelanowe, barwione w masie, o wymiarach minimum 30x30 cm, o parametrach technicznych: nasiąkliwość 4%, wytrzymałość na zginanie minimum 35 MPa, siła łamiąca 400 N, odporność na działanie środków domowego uŝytku GA, odporność na plamienie 5 klasa, grubość minimum 0mm, antypoślizgowość R, odporność na ścieranie, (konieczność uzgodnienia rodzaju i koloru płytek z uŝytkownikiem i inspektorem nadzoru przed rozpoczęciem prac!) 2.6. Malowanie Zakres robót objętych ST / Oczyszczenie ścian i sufitów z farby 2/ Zagruntowanie ścian i sufitów środkami gruntującymi 3/ Likwidacja pęknięć 4/ Wykonanie gładzi gipsowych 5/ Malowanie ścian i sufitów farbą akrylową 6/ malowanie konstrukcji wsporczych i rurek farba alkidową Materiały -środek do gruntowania słabych nasiąkliwych podłoŝy o parametrach technicznych: środek słuŝy do gruntowania podłoŝy (ścian, podłóg, sufitów) wewnątrz budynków przed mocowaniem płytek ceramicznych, wylewaniem posadzek, mocowanie gęstość: ok.,0 kg/dm3 -gips szpachlowy do wykonywania gładzi -farba gruntująca o parametrach technicznych: spoiwo: dyspersja akrylowa 7

8 gęstość: 500 kg/m3 odporność na szorowanie na mokro (ISO 998): klasa 2 -farba akrylowa nawierzchniowa do malowania pomieszczeń w obiektach uŝyteczności publicznej o o parametrach technicznych: gęstość: max,34 g/cm3 odporność na szorowanie na mokro (ISO 998): klasa 2 kat. A/a. Dopuszczalna zawartość Lzo do 30 g/l (konieczność uzgodnienia kolorów z uŝytkownikiem i inspektorem nadzoru przed rozpoczęciem prac!), -farba alkilowa 2.7. Drzwi Zakres robót objętych ST / DemontaŜ drzwi i ościeŝnicy 2/ MontaŜ ościeŝnic zwykłych z opaską i ćwierćwałkiem 4/ MontaŜ drzwi wg oznaczeń na rzutach 5/ Wywóz i utylizacja materiałów z demontaŝu Materiały -ościeŝnice do drzwi 90 i 00 cm, z drewna iglastego, stałe, klasa 27dB, do skrzydeł przylgowych, malowane ekologiczną farbą akrylową, trzy zawiasy -drzwi szer. 90 x200 cm i 00x200 cm w świetle ościeŝnic, o parametrach: drzwi przylgowe, pełne, w systemie przylgowym, konstrukcja skrzydła stanowi ramiak z drewna iglastego, obłoŝony płytą HDF, wypełnienie stanowi płyta wiórowa pełna, skrzydło wyposaŝone w uszczelkę opadającą, klasa 27 db, malowane farbą akrylową, trzy zawiasy, zamek na wkładkę, klamka ze stali nierdzewnej drzwi p.poŝarowe o odporności EI30 przylgowe, pełne, malowane, trzy zawiasy, zamek na wkładkę, klamka ze stali nierdzewnej 2.8. Sufity podwieszone Zakres robót objętych ST / MontaŜ obudów kanałów wentylacyjnych płytami gipsowo-kartonowymi gr. 2,5 mm 2/ MontaŜ sufitów podwieszonych kasetonowych 60x60 cm z płytami z prasowanej wełny mineralnej Materiały 4/ płyty gipsowo-kartonowe gr. 2,5 mm 5/ kształtowniki stalowe systemowe do montaŝu płyt gipsowo-kartonowych na ścianach i sufitach 2.9. Okna Zakres robót objętych ST / DemontaŜ istniejącego okna 2/ Dostawa i montaŝ okna z PCW z szkleniem termoizolacyjnym z przyciemnionymi szybami 2.0. Ścianka aluminiowo-szklana Zakres robót objętych ST Dostawa i montaŝ ścianki aluminiowo-szklanej, wewnętrznej szklonej szkłem bezpiecznym P2, z drzwiami 90x200 cm, z trzema zawiasami z zamkiem na wkładę. 8

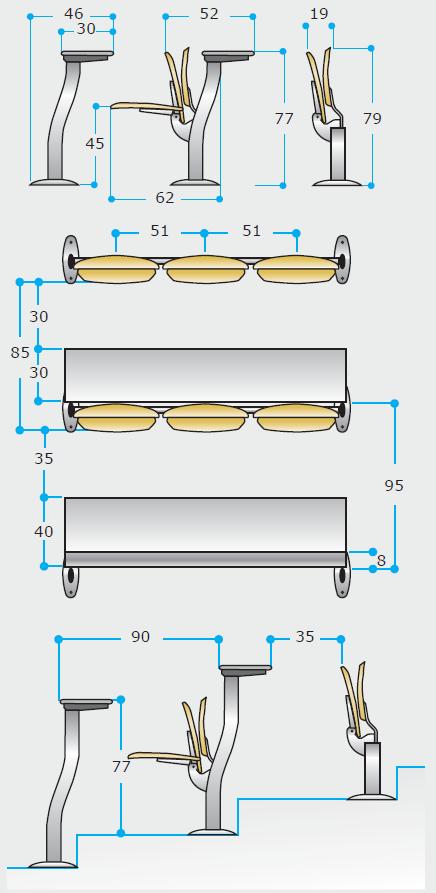

9 2.. Rolety okienne 2... Zakres robót objętych ST Dostawa i montaŝ rolet okiennych Materiały Rolety tekstylne wewnętrzne 2.2. WyposaŜenie Zakres robót objętych ST 2.3. WyposaŜenie Zakres robót objętych ST Pomieszczenia o numerach od 9 do 2 - siedziska z oparciem i blatami do Sali nr 9 OPIS TECHNICZNY Oparcie i siedzisko wykonane z wielowarstwowej sklejki bukowej o grubości 0- mm pokrytej lakierem bezbarwnym; formatka siedziska i oparcia profilowana o ergonomicznych kształtach, wymiary formatek: oparcie: 480x370 mm siedzisko: 435x430 mm Mechanizm podnoszenia siedziska stanowiska wyposaŝone w spręŝynowe mechanizmy składania siedziska; mechanizm składa się z dwóch elementów (wsporny i składania siedziska) wykonanych z tłoczonej blachy stalowej o grubości 3-6 mm malowanej farbą proszkową na kolor RAL 9006 mocowanych na metalowej belce; spręŝyna mechanizmu zwijana wykonana ze stali węglowej C72; wszystkie elementy mocowania mechanizmu niewidoczne, przykryte osłoną w włókien nylonowych w kolorze szarym. Konstrukcja nośna składająca się z metalowych belek przytwierdzonych do nóg zestawu mocowanych do podłoŝa za pomocą stopy mocowanej do podłoŝa, całość malowana farbą proszkową na kolor RAL 9006; stanowiska pulpitowe I rzędu osłonięto blendą wykonaną z blachy perforowanej malowanej proszkowo na kolor RAL 9006 Stoliki do pisania blat do pisania umieszczony na metalowej belce malowanej farbą proszkową na kolor RAL 9006; blat wykonany z płyty wiórowej typu postforming pokrytej laminatem grubości 0,7mm w kolorze szarym. Atesty, certyfikaty: atest wytrzymałości i trwałości: PN-EN 2727 atest wytrzymałości, trwałości i stateczności blatów: EN 730 atest określający reakcję produktu na ogień: UNI 977 atest oznaczający stopień emisji toksycznych produktów spalania: EN 77-2 Wymiary: szerokość w osi oparć: 5 cm wysokość stanowiska: 77 cm głębokość stanowiska z blatem po złoŝeniu: 52 cm głębokość stanowiska bez blatu po złoŝeniu: 9 9

10 0

11

12 - stoły drewniane o wymiarach 80x60x76 cm na nogach z rur stalowych chromowanych, z moŝliwością podejścia instalacji elektrycznej i komputerowej do Sali nr 0- - krzesła nieobrotowe do Sali nr i Pomieszczenie nr 233 nr nazwa ilość LABORATORIUM 233 Dygestorium ceramiczne wykonane w całości bez uŝycia materiałów drewnopochodnych (palnych) do pracy z kwasami z systemem kontroli przepływu powietrza, wyposaŝone w graficzny kolorowy, dotykowy panel operatorski HMI z moŝliwością wyświetlania komunikatów w języku polskim. Sterownik wyposaŝony w port komunikacyjny RS485 umoŝliwiający spięcie wszystkich dygestoriów w jedną magistralę i centralne gromadzenie danych o pracy dygestoriów z transmisją w standardzie MODBUS-RTU. Typ wyświetlacza: ekran 3,5", wielkość 320x240 pixeli (QVGA), stopień ochrony panelu: IP65; wymiary urządzenia: 28x90x245 [cm]; wymiary powierzchni roboczej blatu: 4,8x75 [cm]; ceramiczny blat roboczy wykonany z litego spieku ceramicznego ze zintegrowanym podniesionym obrzeŝem dookoła o grubości 37 [mm], przednia krawędź wyprofilowana w sposób poprawiający aerodynamikę przy zasysaniu powietrza z blatu. W blacie osadzony jest zlewik ceramiczny o wymiarach 280x80 [mm] podklejony od dołu, krawędź łączenia blatu ze zlewem glazurowana po prawej stronie wyciągu. Ściany boczne oraz plecy komory manipulacyjnej wyłoŝone ceramiką kwasoodporną wielkogabarytową jako powierzchnie bezfugowe, ściany zewnętrzne muszą być wykonane ze stali ocynkowanej, malowanej farbą proszkową epoksydową chemoodporną. Boczne panele będące spojlerami powietrza wykonane ze stali ocynkowanej malowanej proszkowo farbą epoksydową chemoodporną o kształcie zapewniającym brak zaburzeń powietrza przed wejściem do komory manipulacyjnej. Listwa armaturowa wykonana w formie wymienialnych paneli zawiera 2 zawory wody zimnej, oraz 2 gniazda prądowe (2x6A-230V w wykonaniu IP 44), wylewki wody powlekane są chemoodpornym tworzywem, sterowanie oświetlenia odbywa się z panelu czujnika przepływu powietrza, oświetlenie komory wykonane w wersji IP 44 - znajduje się poza obrębem komory roboczej w suficie wyciągu umieszczona jest klapa umoŝliwiająca redukcję nadmiernego 233/ ciśnienia zgodnie z PN EN 475. Dolna szafka wentylowana o wymiarach 40x560x620 [mm] o podwyŝszonej odporności chemicznej do przechowywania chemikaliów, metalowa malowana proszkowo farbą epoksydową z dodatkową kuwetą wyjmowaną w łatwy sposób wykonana z polipropylenu. Kanał wentylacyjny z systemem podwójnej tylnej ściany wykonany w całości z ceramiki wielkogabarytowej, odprowadzanie ścieków 50 mm PP, instalacja wodna wykonana z komponentów miedzianych, gniazda i wyłączniki elektryczne hermetyczne. Szczelność zaworów wodnych określona odpowiednio normami DN Okno wykonane w ramie ze stali nierdzewnej malowanej farbą chemoodporną z systemem zapobiegającym przed niekontrolowanym spadkiem okna, szyba okna hartowana. Nie dopuszcza się uŝycia ram okna w formie wykonania z MDF, lub aluminiowej. Dygestorium wykonane zgodnie z normą PN EN 475 wyposaŝone jest w czujnik przepływu powietrza. System kontroli przepływu powietrza w dygestorium musi posiadać: kontrolę wraz z sygnalizacją optyczną i akustyczną stanu alarmowego w przypadku spadku przepływu powietrza przez dygestorium poniŝej minimalnej wartości zadanej, alarm zbyt wysoko podniesionego okna, wskazanie bieŝącego przepływu powietrza w m 3 /h na cyfrowym wyświetlaczu LCD, kontrolę i sygnalizację stanów alarmowych, rozpoznanie i optyczną sygnalizację stanu zaniku napięcia zasilania, funkcję ciągłej pracy nawet po zaniku zasilania dzięki wbudowanemu akumulatorowi buforowemu, zabezpieczenie akumulatora przed uszkodzeniem wynikającym z całkowitego rozładowania w przypadku zbyt długiego zaniku napięcia zasilania, kontrolę przepływu powietrza podczas pracy w trybie zredukowanego przepływu, moŝliwość sterowania zewnętrzną sygnalizacją stanów alarmowych, sterowanie oświetleniem dygestorium, sygnalizację dźwiękową oraz optyczną po upływie określonego zadawanego z klawiatury przez uŝytkownika czasu (minutnik), moŝliwość sterowania zasilaniem gniazda z moŝliwością ustawienia timera zadanego czasu, po którym napięcie w gniazdku zostanie odłączone, moŝliwość sterowania pracą wentylatora. Stanowisko do mycia 20x75x90h blat z konglomeratu kwarcowo-granitowego z podniesioną krawędzią 20x75 233/2 zlew ceramiczny 45x45x25 2 szt bateria ciepla/zimna woda Broen 2

13 233/3 233/4 233/05 233/6 oczomyjka dwuoczna montowana na blacie ociekacz plastikowy Kartell umywalka fi 37 z bateria szafka pod zlew 00 laminowana szafka 60 z szufladą szafka pod umywalke stół przyścienny 95x75x75h blat 95x75 -konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba stelaŝ metalowy 00x90x90h wykonany z profilu 30x30 malowany proszkowo w calości spawany stół przyścienny 455x70x75h blat 455x70 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba nadstawka elektryczna nablatowa 2x230V - 2 szt stelaŝ metalowy 2x65x73h wykonany z profilu 30x30 malowany proszkowo w calości spawany 2 szt stelaŝ metalowy 70x65x73h wykonany z profilu 30x30 malowany proszkowo w calości spawany szt stelaŝ metalowy 20x65x73h wykonany z profilu 30x30 malowany proszkowo w calości spawany szt szafka laminowana 50 z szuflada przejezdna 2 szt szafka laminowana 50 z 3 szufladami przejezdna 2 szt stół przyścienny 70x750x75h blat 70x75 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba nadstawka elektryczna nablatowa 2x230V - 2 szt stelaŝ metalowy 70x70x73h wykonany z profilu 30x30 malowany proszkowo w calości spawany szt Szafka laminowana 80 bez szuflad 2 szt stół wyspowy 200x50 x75h z nadstawką blat -konglomerat kwarcowo-granitowy 200X50X2 nadstawka 40-2 poziomy półek laminowanych, gniazda 4 x230 V stelaŝ metalowy 96x60x73h wykonany z profilu 30x30 malowany proszkowo w calości spawany 4 szt blenda 96x50 4 szt szafka laminowana 45 z 3 szufladami przejezdna szt szafka laminowana 45 bez szuflad przejezdna szt Pomieszczenia o numerach od 24 do 29 nr nazwa ilość 24/0 LABORATORIUM 24 - rysunek nr Dygestorium ceramiczne wykonane w całości bez uŝycia materiałów drewnopochodnych (palnych) do pracy z kwasami z systemem kontroli przepływu powietrza, wyposaŝone w graficzny kolorowy, dotykowy panel operatorski HMI z moŝliwością wyświetlania komunikatów w języku polskim. Sterownik wyposaŝony w port komunikacyjny RS485 umoŝliwiający spięcie wszystkich dygestoriów w jedną magistralę i centralne gromadzenie danych o pracy dygestoriów z transmisją w standardzie MODBUS-RTU. Typ wyświetlacza: ekran 3,5", wielkość 320x240 pixeli (QVGA), stopień ochrony panelu: IP65; wymiary urządzenia: 28x90x245 [cm]; wymiary powierzchni roboczej blatu: 4,8x75 [cm]; ceramiczny blat roboczy wykonany z litego spieku ceramicznego ze zintegrowanym podniesionym obrzeŝem dookoła o grubości 37 [mm], przednia krawędź wyprofilowana w sposób poprawiający aerodynamikę przy zasysaniu powietrza z blatu. W blacie osadzony jest zlewik ceramiczny o wymiarach 280x80 [mm] podklejony od dołu, krawędź łączenia blatu ze zlewem glazurowana po prawej stronie wyciągu. Ściany boczne oraz plecy komory manipulacyjnej wyłoŝone ceramiką kwasoodporną wielkogabarytową jako powierzchnie bezfugowe, ściany zewnętrzne muszą być wykonane ze stali ocynkowanej, malowanej farbą proszkową epoksydową chemoodporną. Boczne panele będące spojlerami powietrza wykonane ze stali ocynkowanej malowanej proszkowo farbą epoksydową chemoodporną o kształcie zapewniającym brak zaburzeń powietrza przed wejściem do komory manipulacyjnej. Listwa armaturowa wykonana w formie wymienialnych paneli zawiera 2 zawory wody zimnej, oraz 2 gniazda prądowe (2x6A-230V w wykonaniu IP 44), wylewki wody powlekane są chemoodpornym tworzywem, 3

14 24/02 24/03 24/04 24/05 24/06 sterowanie oświetlenia odbywa się z panelu czujnika przepływu powietrza, oświetlenie komory wykonane w wersji IP 44 - znajduje się poza obrębem komory roboczej w suficie wyciągu umieszczona jest klapa umoŝliwiająca redukcję nadmiernego ciśnienia zgodnie z PN EN 475. Dolna szafka wentylowana o wymiarach 40x560x620 [mm] o podwyŝszonej odporności chemicznej do przechowywania chemikaliów, metalowa malowana proszkowo farbą epoksydową z dodatkową kuwetą wyjmowaną w łatwy sposób wykonana z polipropylenu. Kanał wentylacyjny z systemem podwójnej tylnej ściany wykonany w całości z ceramiki wielkogabarytowej, odprowadzanie ścieków 50 mm PP, instalacja wodna wykonana z komponentów miedzianych, gniazda i wyłączniki elektryczne hermetyczne. Szczelność zaworów wodnych określona odpowiednio normami DN Okno wykonane w ramie ze stali nierdzewnej malowanej farbą chemoodporną z systemem zapobiegającym przed niekontrolowanym spadkiem okna, szyba okna hartowana. Nie dopuszcza się uŝycia ram okna w formie wykonania z MDF, lub aluminiowej. Dygestorium wykonane zgodnie z normą PN EN 475 wyposaŝone jest w czujnik przepływu powietrza. System kontroli przepływu powietrza w dygestorium musi posiadać: kontrolę wraz z sygnalizacją optyczną i akustyczną stanu alarmowego w przypadku spadku przepływu powietrza przez dygestorium poniŝej minimalnej wartości zadanej, alarm zbyt wysoko podniesionego okna, wskazanie bieŝącego przepływu powietrza w m 3 /h na cyfrowym wyświetlaczu LCD, kontrolę i sygnalizację stanów alarmowych, rozpoznanie i optyczną sygnalizację stanu zaniku napięcia zasilania, funkcję ciągłej pracy nawet po zaniku zasilania dzięki wbudowanemu akumulatorowi buforowemu, zabezpieczenie akumulatora przed uszkodzeniem wynikającym z całkowitego rozładowania w przypadku zbyt długiego zaniku napięcia zasilania, kontrolę przepływu powietrza podczas pracy w trybie zredukowanego przepływu, moŝliwość sterowania zewnętrzną sygnalizacją stanów alarmowych, sterowanie oświetleniem dygestorium, sygnalizację dźwiękową oraz optyczną po upływie określonego zadawanego z klawiatury przez uŝytkownika czasu (minutnik), moŝliwość sterowania zasilaniem gniazda z moŝliwością ustawienia timera zadanego czasu, po którym napięcie w gniazdku zostanie odłączone, moŝliwość sterowania pracą wentylatora. Stanowsko do mycia 80x75x90h blat ceramiczny z podniesioną krawędzią 80x75 cm zlew ceramiczny 44,5x44,5x28 bateria ciepla/zimna stojąca woda na blacie wysokość 30 cm długość wylewki 25 cm pokryta powłoka chemoodporną -wylewka areator np. firmy Broen ociekacz plastikowy 45x63x 72 ruchome kołki szafka pod zlew 80x65x86h szt stół przyścienny 350x65x90h blat 350x65x2 cm-konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź wykończona fazą 4 mm umywalka biała wpuszczana w blat okragla średnica 37 cm bateria do umywalki ciepła/zimna woda stojąca na blacie. Kolor chrom,jednootworowa, stojąca, dźwignia,wylewka stała,zasięg wylewki [mm]0 regulator przepływu wody-ceramiczny, wysokośc korpusu 55 zlewik owalny z Ŝywicy epoksydowej o wymiarach 26,7x,4x2,6 [cm] - szt. bateria pokryta powłoką chemoodporną, stojąca, montowana w blacie - zimna woda 2 szt szafka pod zlewik CS-2 laminowana 65 cm Szafka laminowana 60x60x88h pod umywalkę szt Szafka laminowana 65x60x88h pod zlewik szt Szafka laminowana 65x60x88h z jedna szuflada i półka 2szt Nadstawka elektryczna 2x 230V nablatowa 3 szt 2 gniazda 230 V bryzgoszczelne w obudowie metalowej 20x0x5 na nodze fi 3x8 cm malowanej proszkowo stół przyścienny 447x70x90h blat 447x70x2 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź wykończona fazą 4 mm szafka laminowana kątowa 2x30 x65x88 h [cm] - 2 szt. szafka laminowana 65x60x88h z jedna szuflada i półka 3 szt szafka laminowana 55x60x88h z bez szufald z półka szt stół przyścienny 230x70x90h blat 230x75x2 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź wykończona fazą 4 mm Szafka laminowana 68 z szufladą 3 szt szafka wisząca laminowana półka 75x34x79 h przeszklona (szyby przeźroczste bezpieczne) -3 szt Pod kaŝdą szafką oprawy oświetleniowe listwowe 3 W Szafki montowane na listwach stół 00x90X90h wzmocniony blat 00x90X2 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba 4

15 24/07 24/8 25/ 25/2 25/3 25/4 25/5 25/6 25/7 krawędź wykończona fazą 4 mm stelaŝ metalowy 00x90x90h wykonany z profilu 30x30 malowany proszkowo w calości spawany szafka laminowana 86x60x70h z szufladą wbudowana w stelaŝ stół wyspowy 250x40 x90h z nadstawką blat o wymiarach 240 x 40 [cm] wykonany z konglomeratu kwarcowo-granitowego, grubość 20 [mm], kolor Blanco Saraiba, krawędź faza r-4. Stół wyspowy wyposaŝony w nadstawkę instalacyjną oraz ociekacz laboratoryjny. Nadstawka instalacyjna o wymiarach 900x50x90h [cm] na 3 kolumnach, 2 poziomy półek laminowanych, nadstawka wykonana z profilu aluminiowego 60 [mm] malowanego proszkowo na kolor biały oraz profili 25x25 [mm] malowanych proszkowo. Wymiary kolumn skrajnych 6x5x90h [cm], wymiar kolumny środkowej 6x8x90h [cm], moŝliwość zmiany połoŝenia półek bez uŝycia narzędzi. Pod kaŝdą dolną półką oprawy oświetleniowe listwowe 3 W W kolumnach ozdobne listwy maskujące PCV 3 [mm] w kolorze popielatym W kaŝdej kolumnie 2 gniazda elektryczne 230V bryzgoszczelne. Zlew ceramiczny kwasoodporny - zewnętrzne wymiary 44,5x44,5x28 [cm], montowany od spodu blatu 2 szt. bateria pokryta powłoką chemoodporną, stojąca, montowana w blacie - ciepła/zimna woda - szt. zlewik owalny z Ŝywicy epoksydowej o wymiarach 26,7x,4x2,6 [cm] - 2 szt. bateria pokryta powłoką chemoodporną, stojąca, montowana w blacie - zimna woda - 4 szt. oczomyjka dwuoczna stojąca montowana na blacie - szt. ociekacz plastikowy o wymiarach 45x63x [cm] z 72 wymiennymi trzpieniami szafka laminowana o wymiarach 34x60x88h [cm] zamykająca wyspę pod zlewy - szt. szafka laminowana o wymiarach 60x55x88 h [cm] z szufladą - 4 szt. blenda laminowana o wymiarach 64x50 [cm] - miejsce do siedzenia - 2 szt. Szafa na odczynniki 90x60x90h Laminowana wyłoŝona anvidurem. 4 półki, drzwi dwuskrzydłowe na zawiasaach chemoodpornych, zamek LABORATORIUM 25 rysunek nr 2 Szafa laminowana 0x47x240h wg. rysunku nr 7 Drzwi rozsuwane- mechanizm typu laguna 5 półek Stanowisko do mycia z umywalką 00x60 x90h Blat-konglomerat kwarcowo-granitowy 00x60x2 kolor Blanco Saraiba, krawędź faza r-4. umywalka ceramiczna biała nakładana na blat o wymiarach 52x4 [cm] z baterią ciepła/zimna woda szt. Szafka pod umywalkę laminowana 00x60x84 h szafka wisząca laminowana z pzregrodą półka 00x34x79 h przeszklona (szyby przeźroczste bezpieczne)-3 szt pod kaŝdą szafką oprawy oświetleniowe listwowe 3 W Szafki montowane na listwach stół 270x65x84h wzmocniony blat 270x65x2 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź faza r-4. stelaŝ metalowy 35x60x82h wykonany z profilu 30x30 malowany proszkowo w calości spawany z wbudowaną szafką laminowaną (drzwi rozsuwane) stelaŝ metalowy 35x60x82h wykonany z profilu 30x30 malowany proszkowo w calości spawany z wbudowaną szafką laminowaną (drzwi rozsuwane) pod blatem wysuwany blat kwasoodporny np. Trespa TOP LAP 2cm stół przejezdny 35x60x75h blat 35x60x2 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź faza r-4. pod blatem szuflada na klawiaturę stelaŝ metalowy 35x60x73h wykonany z profilu 30x30 malowany proszkowo w calości spawany stół przyścienny kątowy 60x70x70x84h blat 70x60x70x70 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź faza r-4. Szafka laminowana 60x60x88h z szufladą szt Szafka laminowana 70x60x88h z szufladą szt szafka aminowana katowa 2x30x60x88h szt Stolik komputerowy przejezdny 90x70x75h blat 90x70 x2,8 laminowany pod blatem szuflada na klawiaturę stelaŝ metalowy 35x60x73h wykonany z profilu 30x30 malowany proszkowo w calości spawany kółka fi 7,5 cm ( 2 frontowe ze stoperami) stół przyścienny 430x75x84h blat 430x75x2 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź faza r-4. montowany na konsoli od frontu listwa maskująca konsolę. 5

16 26/ 26/2 Szafka laminowana 80x60x80h z szufladą 4 szt Szafka laminowana 70x60x80g bez szuflad szt Wymiary szafek są orientacyjne. w trakcie realizacji naleŝy wymiary szafek dopasować do istniejących stelaŝy na których spoczywa konsola szafka wisząca laminowana półka 600x34x79 h przeszklona (szyby przeźroczste bezpieczne) -3 szt pod kaŝdą szafką oprawy oświetleniowe listwowe 3 W Szafki montowane na listwach LABORATORIUM 26 rys. nr 3 Dygestorium ceramiczne wykonane w całości bez uŝycia materiałów drewnopochodnych (palnych) do pracy z kwasami z systemem kontroli przepływu powietrza, wyposaŝone w graficzny kolorowy, dotykowy panel operatorski HMI z moŝliwością wyświetlania komunikatów w języku polskim. Sterownik wyposaŝony w port komunikacyjny RS485 umoŝliwiający spięcie wszystkich dygestoriów w jedną magistralę i centralne gromadzenie danych o pracy dygestoriów z transmisją w standardzie MODBUS-RTU. Typ wyświetlacza: ekran 3,5", wielkość 320x240 pixeli (QVGA), stopień ochrony panelu: IP65; wymiary urządzenia: 28x90x245 [cm]; wymiary powierzchni roboczej blatu: 4,8x75 [cm]; ceramiczny blat roboczy wykonany z litego spieku ceramicznego ze zintegrowanym podniesionym obrzeŝem dookoła o grubości 37 [mm], przednia krawędź wyprofilowana w sposób poprawiający aerodynamikę przy zasysaniu powietrza z blatu. W blacie osadzony jest zlewik ceramiczny o wymiarach 280x80 [mm] podklejony od dołu, krawędź łączenia blatu ze zlewem glazurowana po prawej stronie wyciągu. Ściany boczne oraz plecy komory manipulacyjnej wyłoŝone ceramiką kwasoodporną wielkogabarytową jako powierzchnie bezfugowe, ściany zewnętrzne muszą być wykonane ze stali ocynkowanej, malowanej farbą proszkową epoksydową chemoodporną. Boczne panele będące spojlerami powietrza wykonane ze stali ocynkowanej malowanej proszkowo farbą epoksydową chemoodporną o kształcie zapewniającym brak zaburzeń powietrza przed wejściem do komory manipulacyjnej. Listwa armaturowa wykonana w formie wymienialnych paneli zawiera 2 zawory wody zimnej, oraz 2 gniazda prądowe (2x6A-230V w wykonaniu IP 44), wylewki wody powlekane są chemoodpornym tworzywem, sterowanie oświetlenia odbywa się z panelu czujnika przepływu powietrza, oświetlenie komory wykonane w wersji IP 44 - znajduje się poza obrębem komory roboczej w suficie wyciągu umieszczona jest klapa umoŝliwiająca redukcję nadmiernego ciśnienia zgodnie z PN EN 475. Dolna szafka wentylowana o wymiarach 40x560x620 [mm] o podwyŝszonej odporności chemicznej do przechowywania chemikaliów, metalowa malowana proszkowo farbą epoksydową z dodatkową kuwetą wyjmowaną w łatwy sposób wykonana z polipropylenu. Kanał wentylacyjny z systemem podwójnej tylnej ściany wykonany w całości z ceramiki wielkogabarytowej, odprowadzanie ścieków 50 mm PP, instalacja wodna wykonana z komponentów miedzianych, gniazda i wyłączniki elektryczne hermetyczne. Szczelność zaworów wodnych określona odpowiednio normami DN Okno wykonane w ramie ze stali nierdzewnej malowanej farbą chemoodporną z systemem zapobiegającym przed niekontrolowanym spadkiem okna, szyba okna hartowana. Nie dopuszcza się uŝycia ram okna w formie wykonania z MDF, lub aluminiowej. Dygestorium wykonane zgodnie z normą PN EN 475 wyposaŝone jest w czujnik przepływu powietrza. System kontroli przepływu powietrza w dygestorium musi posiadać: kontrolę wraz z sygnalizacją optyczną i akustyczną stanu alarmowego w przypadku spadku przepływu powietrza przez dygestorium poniŝej minimalnej wartości zadanej, alarm zbyt wysoko podniesionego okna, wskazanie bieŝącego przepływu powietrza w m 3 /h na cyfrowym wyświetlaczu LCD, kontrolę i sygnalizację stanów alarmowych, rozpoznanie i optyczną sygnalizację stanu zaniku napięcia zasilania, funkcję ciągłej pracy nawet po zaniku zasilania dzięki wbudowanemu akumulatorowi buforowemu, zabezpieczenie akumulatora przed uszkodzeniem wynikającym z całkowitego rozładowania w przypadku zbyt długiego zaniku napięcia zasilania, kontrolę przepływu powietrza podczas pracy w trybie zredukowanego przepływu, moŝliwość sterowania zewnętrzną sygnalizacją stanów alarmowych, sterowanie oświetleniem dygestorium, sygnalizację dźwiękową oraz optyczną po upływie określonego zadawanego z klawiatury przez uŝytkownika czasu (minutnik), moŝliwość sterowania zasilaniem gniazda z moŝliwością ustawienia timera zadanego czasu, po którym napięcie w gniazdku zostanie odłączone, moŝliwość sterowania pracą wentylatora. Stanowisko do mycia kątowe 50x5x70x60x90h blat konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba z podniesioną krawędzią Zlew ceramiczny kwasoodporny - zewnętrzne wymiary 44,5x44,5x28 [cm], montowany od spodu blatu szt. bateria pokryta powłoką chemoodporną, stojąca, montowana w blacie - ciepła/zimna woda - szt. oczomyjka dwuoczna stojąca montowana na blacie - szt. ociekacz plastikowy o wymiarach 45x63x [cm] z 72 wymiennymi trzpieniami umywalka ceramiczna biała nakładana na blat o wymiarach 52x4 [cm] z baterią ciepła/zimna woda szt. szafka wisząca laminowana z przegrodą półka 5 x34x79 h przeszklona (szyby przeźroczste bezpieczne) szt pod szafką oprawa oświetleniowa listwowe 3 W 6

17 26/3 26/5 26/6 26/7 26/8 26/9 27/ Szafka montowana na listwie Szafka laminowana pod umywalkę kątowa 45x30x55x88h szt Szafka pod zlew 60x60x88h szt półka laminowana wisząca 30x30 na wsporniku wytrzymującym obciąŝenie 25kg na butlę z wodą destylowaną stół 00x80x90h blat 270x85 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź faza r-4 stelaŝ metalowy 0x80x88h wykonany z profilu 30x30 malowany proszkowo w calości spawany z wbudowaną szafką laminowaną bez szuflad Regał na collery 80x70x0 h blaty 80x70 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź faza r-4 blat na poziomie 5 cm od podłoŝa 2 blat na poziomie 0 cm stelaŝ metalowy 0x80x88h wykonany z profilu 30x30 malowany proszkowo w calości spawany stół przyścienny 240x90x90h blat 240x90x2 cm konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź faza r-4 Szafka laminowana 70 x75x88h z szufladą 2 szt Szafka laminowana50 x75x88h bez szuflad 2 szt Uwaga. Dolna część szafki (strefa drzwi) cofnięta w stosunku do czoła szuflady o 5 cm stół przyścienny 35x90x90h blat 35x90x2 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź faza r-4 Szafka laminowana 78x75x88h z szufladą 3 szt Szafka laminowana 78x75x88h bez szuflad szt Uwaga. Dolna część szafki (strefa drzwi) cofnięta w stosunku do czoła szuflady o 5 cm szafka wisząca laminowana półka 78x34x79 h przeszklona (szyby przeźroczste bezpieczne) -4 szt pod kaŝdą szafką oprawy oświetleniowe listwowe 3 W Szafki montowane na listwach stół przejezdny 25x70x90h blat 25x70x2 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź faza r-4 stelaŝ metalowy 35x60x73h wykonany z profilu 30x30 malowany proszkowo w calości spawany na kółkach fi 7,5 cm (koła frontowe ze stoperami) guma niebrudząca (minimalne obciąŝenie koła 80 kg) w stelaŝu zabudowana szafka laminowana z przegrodą bez szuflad 2 x drzwi dwuskrzydłowe stół pod suszarkę 70x70x90h blat 70x70x2 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź faza r-4 stelaŝ metalowy 70x70x90 h wykonany z profilu 30x30 malowany proszkowo w calości spawany na kółkach fi 7,5 cm (koła frontowe ze stoperami) guma niebrudząca (minimalne obciąŝenie koła 80 kg) w stelazu zabudowana szafka laminowana z półką bez szuflad stół przejezdny 35x60x75h blat 35x60x2 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź faza r-4 pod blatem szuflada na klawiaturę stelaŝ metalowy 35x60x73h wykonany z profilu 30x30 malowany proszkowo w calości spawany na kółkach fi 7,5 cm (koła frontowe ze stoperami) guma niebrudząca (minimalne obciąŝenie koła 40 w stelaŝu zabudowana szafka laminowana z półką bez szuflad LABORATORIUM 27 rys. nr 4 Dygestorium ceramiczne z instalacją gazową wykonane w całości bez uŝycia materiałów drewnopochodnych (palnych) do pracy z kwasami z systemem kontroli przepływu powietrza, wyposaŝone w graficzny kolorowy, dotykowy panel operatorski HMI z moŝliwością wyświetlania komunikatów w języku polskim. Sterownik wyposaŝony w port komunikacyjny RS485 umoŝliwiający spięcie wszystkich dygestoriów w jedną magistralę i centralne gromadzenie danych o pracy dygestoriów z transmisją w standardzie MODBUS-RTU. Typ wyświetlacza: ekran 3,5", wielkość 320x240 pixeli (QVGA), stopień ochrony panelu: IP65; wymiary urządzenia: 28x90x245 [cm]; wymiary powierzchni roboczej blatu: 4,8x75 [cm]; ceramiczny blat roboczy wykonany z litego spieku ceramicznego ze zintegrowanym podniesionym obrzeŝem dookoła o grubości 37 [mm], przednia krawędź wyprofilowana w sposób poprawiający aerodynamikę przy zasysaniu powietrza z blatu. W blacie osadzony jest zlewik ceramiczny o wymiarach 280x80 [mm] podklejony od dołu, krawędź łączenia blatu ze zlewem glazurowana po prawej stronie wyciągu. Ściany boczne oraz plecy komory manipulacyjnej wyłoŝone ceramiką kwasoodporną wielkogabarytową jako powierzchnie bezfugowe, ściany zewnętrzne muszą być wykonane ze stali ocynkowanej, malowanej farbą proszkową epoksydową chemoodporną. Boczne panele będące spojlerami powietrza wykonane ze stali ocynkowanej malowanej proszkowo farbą epoksydową chemoodporną o kształcie zapewniającym brak zaburzeń powietrza przed wejściem do komory manipulacyjnej. Listwa armaturowa wykonana w formie wymienialnych paneli zawiera 2x zawór gazowy,2 zawory wody zimnej, oraz 2 gniazda prądowe (2x6A-230V w wykonaniu IP 44), 2 szt 7

18 wylewki wody powlekane są chemoodpornym tworzywem, sterowanie oświetlenia odbywa się z panelu czujnika przepływu powietrza, oświetlenie komory wykonane w wersji IP 44 - znajduje się poza obrębem komory roboczej w suficie wyciągu umieszczona jest klapa umoŝliwiająca redukcję nadmiernego ciśnienia zgodnie z PN EN 475. Dolna szafka wentylowana o wymiarach 40x560x620 [mm] o podwyŝszonej odporności chemicznej do przechowywania chemikaliów, metalowa malowana proszkowo farbą epoksydową z dodatkową kuwetą wyjmowaną w łatwy sposób wykonana z polipropylenu. Kanał wentylacyjny z systemem podwójnej tylnej ściany wykonany w całości z ceramiki wielkogabarytowej, odprowadzanie ścieków 50 mm PP, instalacja wodna wykonana z komponentów miedzianych, gniazda i wyłączniki elektryczne hermetyczne. Szczelność zaworów wodnych określona odpowiednio normami DN Okno wykonane w ramie ze stali nierdzewnej malowanej farbą chemoodporną z systemem zapobiegającym przed niekontrolowanym spadkiem okna, szyba okna hartowana. Nie dopuszcza się uŝycia ram okna w formie wykonania z MDF, lub aluminiowej. Dygestorium wykonane zgodnie z normą PN EN 475 wyposaŝone jest w czujnik przepływu powietrza. System kontroli przepływu powietrza w dygestorium musi posiadać: kontrolę wraz z sygnalizacją optyczną i akustyczną stanu alarmowego w przypadku spadku przepływu powietrza przez dygestorium poniŝej minimalnej wartości zadanej, alarm zbyt wysoko podniesionego okna, wskazanie bieŝącego przepływu powietrza w m 3 /h na cyfrowym wyświetlaczu LCD, kontrolę i sygnalizację stanów alarmowych, rozpoznanie i optyczną sygnalizację stanu zaniku napięcia zasilania, funkcję ciągłej pracy nawet po zaniku zasilania dzięki wbudowanemu akumulatorowi buforowemu, zabezpieczenie akumulatora przed uszkodzeniem wynikającym z całkowitego rozładowania w przypadku zbyt długiego zaniku napięcia zasilania, kontrolę przepływu powietrza podczas pracy w trybie zredukowanego przepływu, moŝliwość sterowania zewnętrzną sygnalizacją stanów alarmowych, sterowanie oświetleniem dygestorium, sygnalizację dźwiękową oraz optyczną po upływie określonego zadawanego z klawiatury przez uŝytkownika czasu (minutnik), moŝliwość sterowania zasilaniem gniazda z moŝliwością ustawienia timera zadanego czasu, po którym napięcie w gniazdku zostanie odłączone, moŝliwość sterowania pracą wentylatora. 27/ 2 Szafa laminowana 300x46x299h wg. rysunku nr 8 27/ 3 Szafa laminowana 00x46x299h wg. rysunku nr 9 27/ 4 27/ 5 27/6 27/7 Stół pod wirówkę 90x75x90h blat 90x75x2 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź faza r-4 stelaŝ metalowy 70x70x90h wykonany z profilu 30x30 malowany proszkowo w calości spawany w stelaŝu zabudowana szafka laminowana z szufladą i półką stół przyścienny 340x75x90h blat 340x75x2 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź faza r-4 Szafka laminowana 85x70 x88 z szufladą i półką 4 szt Uwaga. Dolna część szafki (strefa drzwi) cofnięta w stosunku do czoła szuflady o 5 cm szafka wisząca 85 x34x79 h przeszklona, lampa pod szafką -4 szt szafka wisząca laminowana półka 85x34x79 h przeszklona (szyby przeźroczste bezpieczne) -4 szt pod kaŝdą szafką oprawy oświetleniowe listwowe 3 W Szafki montowane na listwach stół wyspowy 300x50 x90h z nadstawką blat o wymiarach 300 x 50 [cm] wykonany z konglomeratu kwarcowo-granitowego, grubość 20 [mm], kolor Blanco Saraiba, krawędź faza r-4. Stół wyspowy wyposaŝony w nadstawkę instalacyjną oraz ociekacz laboratoryjny. Nadstawka instalacyjna o wymiarach 240x50x90h [cm] na 3 kolumnach, 2 poziomy półek laminowanych, nadstawka wykonana z profilu aluminiowego 60 [mm] malowanego proszkowo na kolor biały oraz profili 25x25 [mm] malowanych proszkowo. Wymiary kolumn skrajnych 6x5x90h [cm], wymiar kolumny środkowej 6x8x90h [cm], moŝliwość zmiany połoŝenia półek bez uŝycia narzędzi. Pod kaŝdą dolną półką oprawy oświetleniowe listwowe 3 W W kolumnach ozdobne listwy maskujące PCV 3 [mm] w kolorze popielatym W kaŝdej kolumnie 2 gniazda elektryczne 230V bryzgoszczelne. Zlew ceramiczny kwasoodporny - zewnętrzne wymiary 44,5x44,5x28 [cm], montowany od spodu blatu 2 szt. bateria pokryta powłoką chemoodporną, stojąca, montowana w blacie - ciepła/zimna woda - szt. zlewik owalny z Ŝywicy epoksydowej o wymiarach 26,7x,4x2,6 [cm] - 2 szt. bateria pokryta powłoką chemoodporną, stojąca, montowana w blacie - zimna woda - 4 szt. zawór gazowy wyspowy 4 poczwórny (gaz ziemny) stojący na blacie 2 szt oczomyjka dwuoczna stojąca montowana na blacie - szt. ociekacz plastikowy o wymiarach 45x63x [cm] z 72 wymiennymi trzpieniami szafka laminowana o wymiarach 44x60x88h [cm] zamykająca wyspę pod zlewy - szt. szafka laminowana o wymiarach 80 x60x88 h [cm] z szufladą - 4 szt. blenda laminowana o wymiarach 74x50 [cm] - miejsce do siedzenia - 2 szt. stół 80x60x90h blat 80x60 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź faza r-4. 8

19 27/8 28/ 28/2 stelaŝ metalowy 79x55x88h wykonany z profilu 30x30 malowany proszkowo w calości spawany w stelaŝu zabudowana szafka laminowana z 9 szufladami ( 3 kolumny z 3 szufaldami) stół przyścienny 380x75x90h blat 380x75 konglomerat kwarcowo-granitowy Quarella -Bianko-Saraiba krawędź faza r-4. Szafka laminowana 65x60x88h bez szufald z półka 4 szt szafka wisząca laminowana półka 65x34x79 h przeszklona (szyby przeźroczste bezpieczne) -4 szt pod kaŝdą szafką oprawy oświetleniowe listwowe 3 W Szafki montowane na listwach Zlew ceramiczny kwasoodporny - zewnętrzne wymiary 4,5x44,5x28 [cm], montowany od spodu blatu 2 szt. bateria pokryta powłoką chemoodporną, stojąca, montowana w blacie - ciepła/zimna woda - szt ociekacz 90x70 na 60 butelek 250 ml umywalka ceramiczna biała nakładana na blat o wymiarach 52x4 [cm] z baterią ciepła/zimna woda szt. szafka laminowana pod zlew 75 x65x88h szt szafka laminowana pod umywalkę 55x65x88h szt LABORATORIUM 28 rys. nr 5 Dygestorium ceramiczne z instalacją gazową wykonane w całości bez uŝycia materiałów drewnopochodnych (palnych) do pracy z kwasami z systemem kontroli przepływu powietrza, wyposaŝone w graficzny kolorowy, dotykowy panel operatorski HMI z moŝliwością wyświetlania komunikatów w języku polskim. Sterownik wyposaŝony w port komunikacyjny RS485 umoŝliwiający spięcie wszystkich dygestoriów w jedną magistralę i centralne gromadzenie danych o pracy dygestoriów z transmisją w standardzie MODBUS-RTU. Typ wyświetlacza: ekran 3,5", wielkość 320x240 pixeli (QVGA), stopień ochrony panelu: IP65; wymiary urządzenia: 28x90x245 [cm]; wymiary powierzchni roboczej blatu: 4,8x75 [cm]; ceramiczny blat roboczy wykonany z litego spieku ceramicznego ze zintegrowanym podniesionym obrzeŝem dookoła o grubości 37 [mm], przednia krawędź wyprofilowana w sposób poprawiający aerodynamikę przy zasysaniu powietrza z blatu. W blacie osadzony jest zlewik ceramiczny o wymiarach 280x80 [mm] podklejony od dołu, krawędź łączenia blatu ze zlewem glazurowana po prawej stronie wyciągu. Ściany boczne oraz plecy komory manipulacyjnej wyłoŝone ceramiką kwasoodporną wielkogabarytową jako powierzchnie bezfugowe, ściany zewnętrzne muszą być wykonane ze stali ocynkowanej, malowanej farbą proszkową epoksydową chemoodporną. Boczne panele będące spojlerami powietrza wykonane ze stali ocynkowanej malowanej proszkowo farbą epoksydową chemoodporną o kształcie zapewniającym brak zaburzeń powietrza przed wejściem do komory manipulacyjnej. Listwa armaturowa wykonana w formie wymienialnych paneli zawiera 2x zawór gazowy,2 zawory wody zimnej, oraz 2 gniazda prądowe (2x6A-230V w wykonaniu IP 44), wylewki wody powlekane są chemoodpornym tworzywem, sterowanie oświetlenia odbywa się z panelu czujnika przepływu powietrza, oświetlenie komory wykonane w wersji IP 44 - znajduje się poza obrębem komory roboczej w suficie wyciągu umieszczona jest klapa umoŝliwiająca redukcję nadmiernego ciśnienia zgodnie z PN EN 475. Dolna szafka wentylowana o wymiarach 40x560x620 [mm] o podwyŝszonej odporności chemicznej do przechowywania chemikaliów, metalowa malowana proszkowo farbą epoksydową z dodatkową kuwetą wyjmowaną w łatwy sposób wykonana z polipropylenu. Kanał wentylacyjny z systemem podwójnej tylnej ściany wykonany w całości z ceramiki wielkogabarytowej, odprowadzanie ścieków 50 mm PP, instalacja wodna wykonana z komponentów miedzianych, gniazda i wyłączniki elektryczne hermetyczne. Szczelność zaworów wodnych określona odpowiednio normami DN Okno wykonane w ramie ze stali nierdzewnej malowanej farbą chemoodporną z systemem zapobiegającym przed niekontrolowanym spadkiem okna, szyba okna hartowana. Nie dopuszcza się uŝycia ram okna w formie wykonania z MDF, lub aluminiowej. Dygestorium wykonane zgodnie z normą PN EN 475 wyposaŝone jest w czujnik przepływu powietrza. System kontroli przepływu powietrza w dygestorium musi posiadać: kontrolę wraz z sygnalizacją optyczną i akustyczną stanu alarmowego w przypadku spadku przepływu powietrza przez dygestorium poniŝej minimalnej wartości zadanej, alarm zbyt wysoko podniesionego okna, wskazanie bieŝącego przepływu powietrza w m 3 /h na cyfrowym wyświetlaczu LCD, kontrolę i sygnalizację stanów alarmowych, rozpoznanie i optyczną sygnalizację stanu zaniku napięcia zasilania, funkcję ciągłej pracy nawet po zaniku zasilania dzięki wbudowanemu akumulatorowi buforowemu, zabezpieczenie akumulatora przed uszkodzeniem wynikającym z całkowitego rozładowania w przypadku zbyt długiego zaniku napięcia zasilania, kontrolę przepływu powietrza podczas pracy w trybie zredukowanego przepływu, moŝliwość sterowania zewnętrzną sygnalizacją stanów alarmowych, sterowanie oświetleniem dygestorium, sygnalizację dźwiękową oraz optyczną po upływie określonego zadawanego z klawiatury przez uŝytkownika czasu (minutnik), moŝliwość sterowania zasilaniem gniazda z moŝliwością ustawienia timera zadanego czasu, po którym napięcie w gniazdku zostanie odłączone, moŝliwość sterowania pracą wentylatora. Szafa na kwasy i zasady o wymiarach 60x60x90h [cm], 9
