OPIS PRZEDMIOTU ZAMÓWIENIA Pakiet nr 1 i 3

Transkrypt

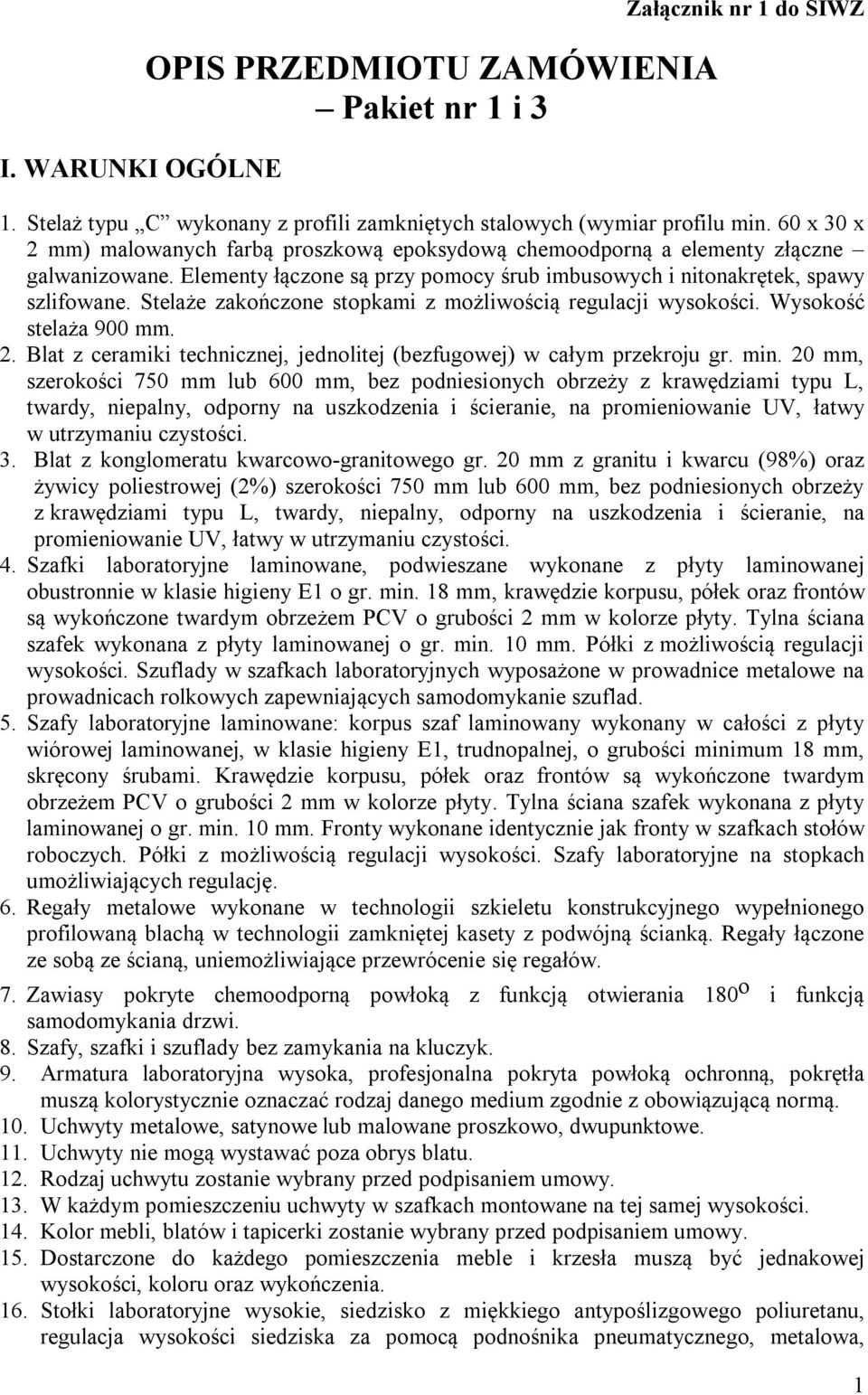

1 I. WARUNKI OGÓLNE OPIS PRZEDMIOTU ZAMÓWIENIA Pakiet nr 1 i 3 Załącznik nr 1 do SIWZ 1. wykonany z profili zamkniętych stalowych (wymiar profilu min. 60 x 30 x 2 mm) malowanych farbą proszkową epoksydową chemoodporną a elementy złączne galwanizowane. Elementy łączone są przy pomocy śrub imbusowych i nitonakrętek, spawy szlifowane. Stelaże zakończone stopkami z możliwością regulacji wysokości. Wysokość stelaża 900 mm. 2. Blat z ceramiki technicznej, jednolitej (bezfugowej) w całym przekroju gr. min. 20 mm, szerokości 750 mm lub 600 mm, bez podniesionych obrzeży z krawędziami typu L, twardy, niepalny, odporny na uszkodzenia i ścieranie, na promieniowanie UV, łatwy w utrzymaniu czystości. 3. Blat z konglomeratu kwarcowo-granitowego gr. 20 mm z granitu i kwarcu (98%) oraz żywicy poliestrowej (2%) szerokości 750 mm lub 600 mm, bez podniesionych obrzeży z krawędziami typu L, twardy, niepalny, odporny na uszkodzenia i ścieranie, na promieniowanie UV, łatwy w utrzymaniu czystości. 4. Szafki laboratoryjne laminowane, podwieszane wykonane z płyty laminowanej obustronnie w klasie higieny E1 o gr. min. 18 mm, krawędzie korpusu, półek oraz frontów są wykończone twardym obrzeżem PCV o grubości 2 mm w kolorze płyty. Tylna ściana szafek wykonana z płyty laminowanej o gr. min. 10 mm. Półki z możliwością regulacji wysokości. Szuflady w szafkach laboratoryjnych wyposażone w prowadnice metalowe na prowadnicach rolkowych zapewniających samodomykanie szuflad. 5. Szafy laboratoryjne laminowane: korpus szaf laminowany wykonany w całości z płyty wiórowej laminowanej, w klasie higieny E1, trudnopalnej, o grubości minimum 18 mm, skręcony śrubami. Krawędzie korpusu, półek oraz frontów są wykończone twardym obrzeżem PCV o grubości 2 mm w kolorze płyty. Tylna ściana szafek wykonana z płyty laminowanej o gr. min. 10 mm. Fronty wykonane identycznie jak fronty w szafkach stołów roboczych. Półki z możliwością regulacji wysokości. Szafy laboratoryjne na stopkach umożliwiających regulację. 6. Regały metalowe wykonane w technologii szkieletu konstrukcyjnego wypełnionego profilowaną blachą w technologii zamkniętej kasety z podwójną ścianką. Regały łączone ze sobą ze ścianą, uniemożliwiające przewrócenie się regałów. 7. Zawiasy pokryte chemoodporną powłoką z funkcją otwierania 180 o i funkcją samodomykania drzwi. 8. Szafy, szafki i szuflady bez zamykania na kluczyk. 9. Armatura laboratoryjna wysoka, profesjonalna pokryta powłoką ochronną, pokrętła muszą kolorystycznie oznaczać rodzaj danego medium zgodnie z obowiązującą normą. 10. Uchwyty metalowe, satynowe lub malowane proszkowo, dwupunktowe. 11. Uchwyty nie mogą wystawać poza obrys blatu. 12. Rodzaj uchwytu zostanie wybrany przed podpisaniem umowy. 13. W każdym pomieszczeniu uchwyty w szafkach montowane na tej samej wysokości. 14. Kolor mebli, blatów i tapicerki zostanie wybrany przed podpisaniem umowy. 15. Dostarczone do każdego pomieszczenia meble i krzesła muszą być jednakowej wysokości, koloru oraz wykończenia. 16. Stołki laboratoryjne wysokie, siedzisko z miękkiego antypoślizgowego poliuretanu, regulacja wysokości siedziska za pomocą podnośnika pneumatycznego, metalowa, 1

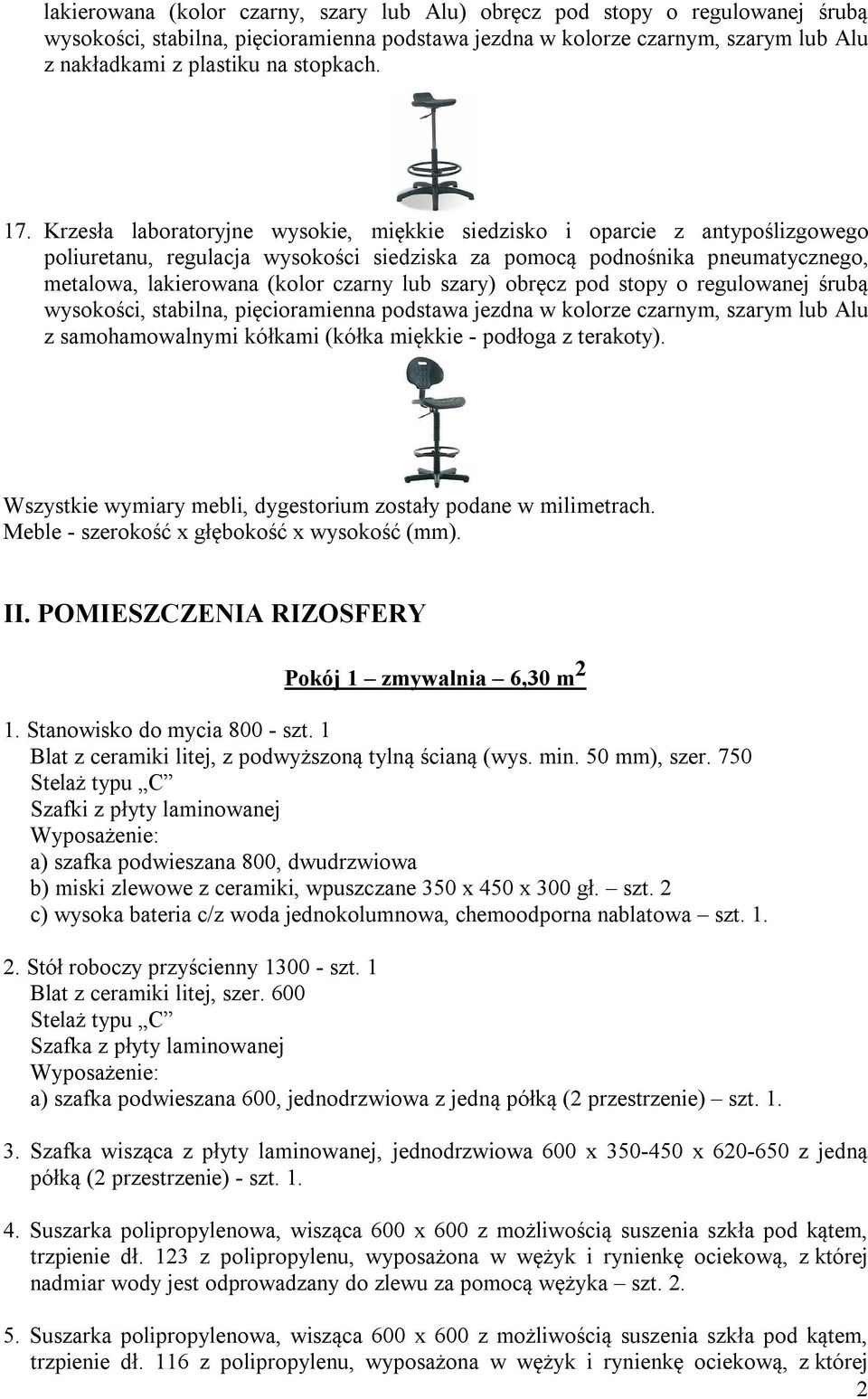

2 lakierowana (kolor czarny, szary lub Alu) obręcz pod stopy o regulowanej śrubą wysokości, stabilna, pięcioramienna podstawa jezdna w kolorze czarnym, szarym lub Alu z nakładkami z plastiku na stopkach. 17. Krzesła laboratoryjne wysokie, miękkie siedzisko i oparcie z antypoślizgowego poliuretanu, regulacja wysokości siedziska za pomocą podnośnika pneumatycznego, metalowa, lakierowana (kolor czarny lub szary) obręcz pod stopy o regulowanej śrubą wysokości, stabilna, pięcioramienna podstawa jezdna w kolorze czarnym, szarym lub Alu z samohamowalnymi kółkami (kółka miękkie - podłoga z terakoty). Wszystkie wymiary mebli, dygestorium zostały podane w milimetrach. Meble - szerokość x głębokość x wysokość (mm). II. POMIESZCZENIA RIZOSFERY Pokój 1 zmywalnia 6,30 m 2 1. Stanowisko do mycia szt. 1 Blat z ceramiki litej, z podwyższoną tylną ścianą (wys. min. 50 mm), szer. 750 a) szafka podwieszana 800, dwudrzwiowa b) miski zlewowe z ceramiki, wpuszczane 350 x 450 x 300 gł. szt. 2 c) wysoka bateria c/z woda jednokolumnowa, chemoodporna nablatowa szt Stół roboczy przyścienny szt. 1 a) szafka podwieszana 600, jednodrzwiowa z jedną półką (2 przestrzenie) szt Szafka wisząca z płyty laminowanej, jednodrzwiowa 600 x x z jedną półką (2 przestrzenie) - szt Suszarka polipropylenowa, wisząca 600 x 600 z możliwością suszenia szkła pod kątem, trzpienie dł. 123 z polipropylenu, wyposażona w wężyk i rynienkę ociekową, z której nadmiar wody jest odprowadzany do zlewu za pomocą wężyka szt Suszarka polipropylenowa, wisząca 600 x 600 z możliwością suszenia szkła pod kątem, trzpienie dł. 116 z polipropylenu, wyposażona w wężyk i rynienkę ociekową, z której 2

3 nadmiar wody jest odprowadzany do zlewu za pomocą wężyka szt Stołki szt. 2. Pokój 2 Laboratorium analizy bakterii 12,28 m 2 1. Stół roboczy przyścienny 2200 ze ściętym narożnikiem - szt. 1 Blat z ceramiki litej z podwyższoną tylną ścianą (wys. min. 50 mm), szer. 750 a) szafka podwieszana 600, jednodrzwiowa z jedną półką (2 przestrzenie) szt Stół roboczy przyścienny wzmocniony 800 pod urządzenie ważące ok. 70 kg - szt. 1 Blat z konglomeratu kwarcowo-granitowego, szer. 600 a) szafka podwieszana 800, jednodrzwiowa szt Stołki szt. 2. Pokój 3 Symbiobank 5,64 m 2 1. Regał metalowy 900 x 800 x 2500 malowany proszkowo farbami epoksydowymi, półki z żywicy epoksydowej o gr. 15 mm, przestrzeń miedzy półkami 300 mm, na dole jedna półka (2 przestrzenie) zamknięta w szafkę dwudrzwiową, regał montowany do ściany - szt Regał metalowy 800 x 800 x 3000 malowany proszkowo farbami epoksydowymi, półki z żywicy epoksydowej o gr. 15 mm, przestrzeń miedzy półkami 300 mm, na dole jedna półka (2 przestrzenie) zamknięta w szafkę dwudrzwiową, regał montowany do ściany - szt. 1. Pokój 4 Laboratorium analizy grzybów 12,81 m 2 1. Stół roboczy przyścienny szt. 1 Blat z ceramiki litej z podwyższoną tylną ścianą, szer. 750 a) szafka podwieszana 600 z czterema szufladami równomiernie rozłożonymi szt Stół roboczy przyścienny wzmocniony 900 pod urządzenie ważące ok. 70 kg - szt. 1 Blat z konglomeratu kwarcowo-granitowego, szer. 750 wzmocniony (na stole będzie znajdować się aparatura ważąca ok. 60 kg) a) szafka podwieszana 900, dwudrzwiowa z jedną półką (2 przestrzenie) szt Stołki szt. 2. 3

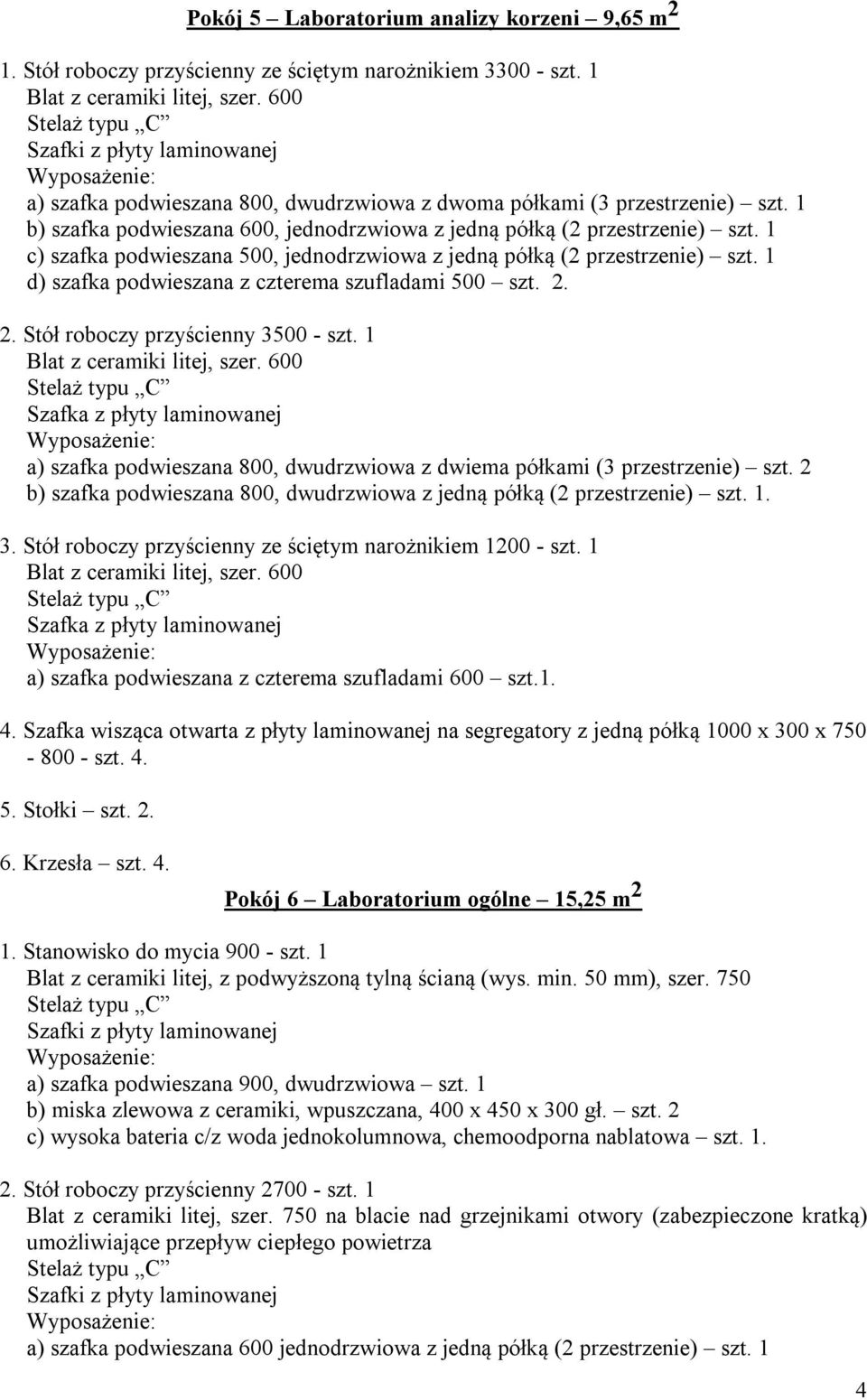

4 Pokój 5 Laboratorium analizy korzeni 9,65 m 2 1. Stół roboczy przyścienny ze ściętym narożnikiem szt. 1 a) szafka podwieszana 800, dwudrzwiowa z dwoma półkami (3 przestrzenie) szt. 1 b) szafka podwieszana 600, jednodrzwiowa z jedną półką (2 przestrzenie) szt. 1 c) szafka podwieszana 500, jednodrzwiowa z jedną półką (2 przestrzenie) szt. 1 d) szafka podwieszana z czterema szufladami 500 szt Stół roboczy przyścienny szt. 1 a) szafka podwieszana 800, dwudrzwiowa z dwiema półkami (3 przestrzenie) szt. 2 b) szafka podwieszana 800, dwudrzwiowa z jedną półką (2 przestrzenie) szt Stół roboczy przyścienny ze ściętym narożnikiem szt. 1 a) szafka podwieszana z czterema szufladami 600 szt Szafka wisząca otwarta z płyty laminowanej na segregatory z jedną półką 1000 x 300 x szt Stołki szt Krzesła szt. 4. Pokój 6 Laboratorium ogólne 15,25 m 2 1. Stanowisko do mycia szt. 1 Blat z ceramiki litej, z podwyższoną tylną ścianą (wys. min. 50 mm), szer. 750 a) szafka podwieszana 900, dwudrzwiowa szt. 1 b) miska zlewowa z ceramiki, wpuszczana, 400 x 450 x 300 gł. szt. 2 c) wysoka bateria c/z woda jednokolumnowa, chemoodporna nablatowa szt Stół roboczy przyścienny szt. 1 Blat z ceramiki litej, szer. 750 na blacie nad grzejnikami otwory (zabezpieczone kratką) umożliwiające przepływ ciepłego powietrza a) szafka podwieszana 600 jednodrzwiowa z jedną półką (2 przestrzenie) szt. 1 4

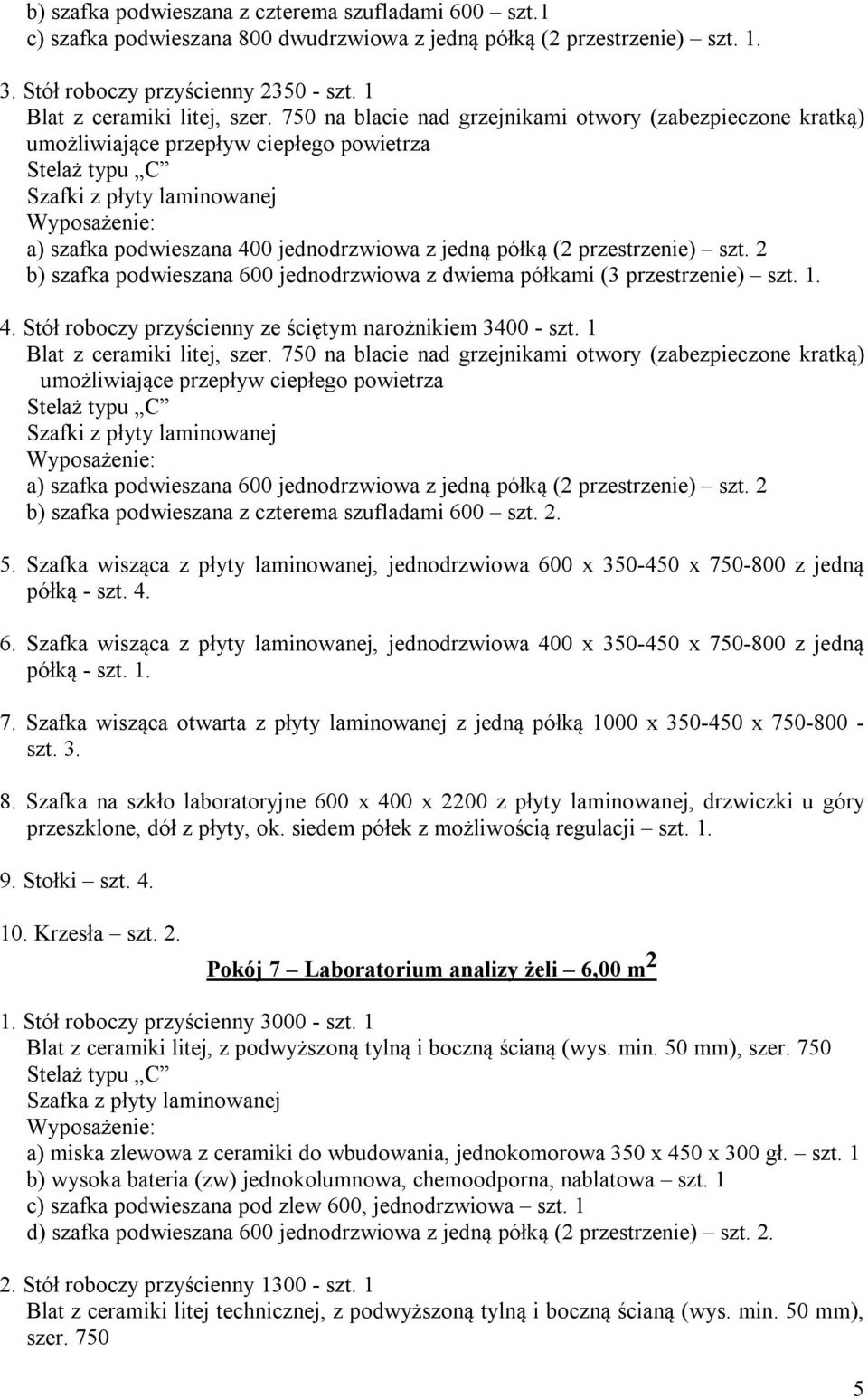

5 b) szafka podwieszana z czterema szufladami 600 szt.1 c) szafka podwieszana 800 dwudrzwiowa z jedną półką (2 przestrzenie) szt Stół roboczy przyścienny szt. 1 Blat z ceramiki litej, szer. 750 na blacie nad grzejnikami otwory (zabezpieczone kratką) umożliwiające przepływ ciepłego powietrza a) szafka podwieszana 400 jednodrzwiowa z jedną półką (2 przestrzenie) szt. 2 b) szafka podwieszana 600 jednodrzwiowa z dwiema półkami (3 przestrzenie) szt Stół roboczy przyścienny ze ściętym narożnikiem szt. 1 Blat z ceramiki litej, szer. 750 na blacie nad grzejnikami otwory (zabezpieczone kratką) umożliwiające przepływ ciepłego powietrza a) szafka podwieszana 600 jednodrzwiowa z jedną półką (2 przestrzenie) szt. 2 b) szafka podwieszana z czterema szufladami 600 szt Szafka wisząca z płyty laminowanej, jednodrzwiowa 600 x x z jedną półką - szt Szafka wisząca z płyty laminowanej, jednodrzwiowa 400 x x z jedną półką - szt Szafka wisząca otwarta z płyty laminowanej z jedną półką 1000 x x szt Szafka na szkło laboratoryjne 600 x 400 x 2200 z płyty laminowanej, drzwiczki u góry przeszklone, dół z płyty, ok. siedem półek z możliwością regulacji szt Stołki szt Krzesła szt. 2. Pokój 7 Laboratorium analizy żeli 6,00 m 2 1. Stół roboczy przyścienny szt. 1 Blat z ceramiki litej, z podwyższoną tylną i boczną ścianą (wys. min. 50 mm), szer. 750 a) miska zlewowa z ceramiki do wbudowania, jednokomorowa 350 x 450 x 300 gł. szt. 1 b) wysoka bateria (zw) jednokolumnowa, chemoodporna, nablatowa szt. 1 c) szafka podwieszana pod zlew 600, jednodrzwiowa szt. 1 d) szafka podwieszana 600 jednodrzwiowa z jedną półką (2 przestrzenie) szt Stół roboczy przyścienny szt. 1 Blat z ceramiki litej technicznej, z podwyższoną tylną i boczną ścianą (wys. min. 50 mm), szer

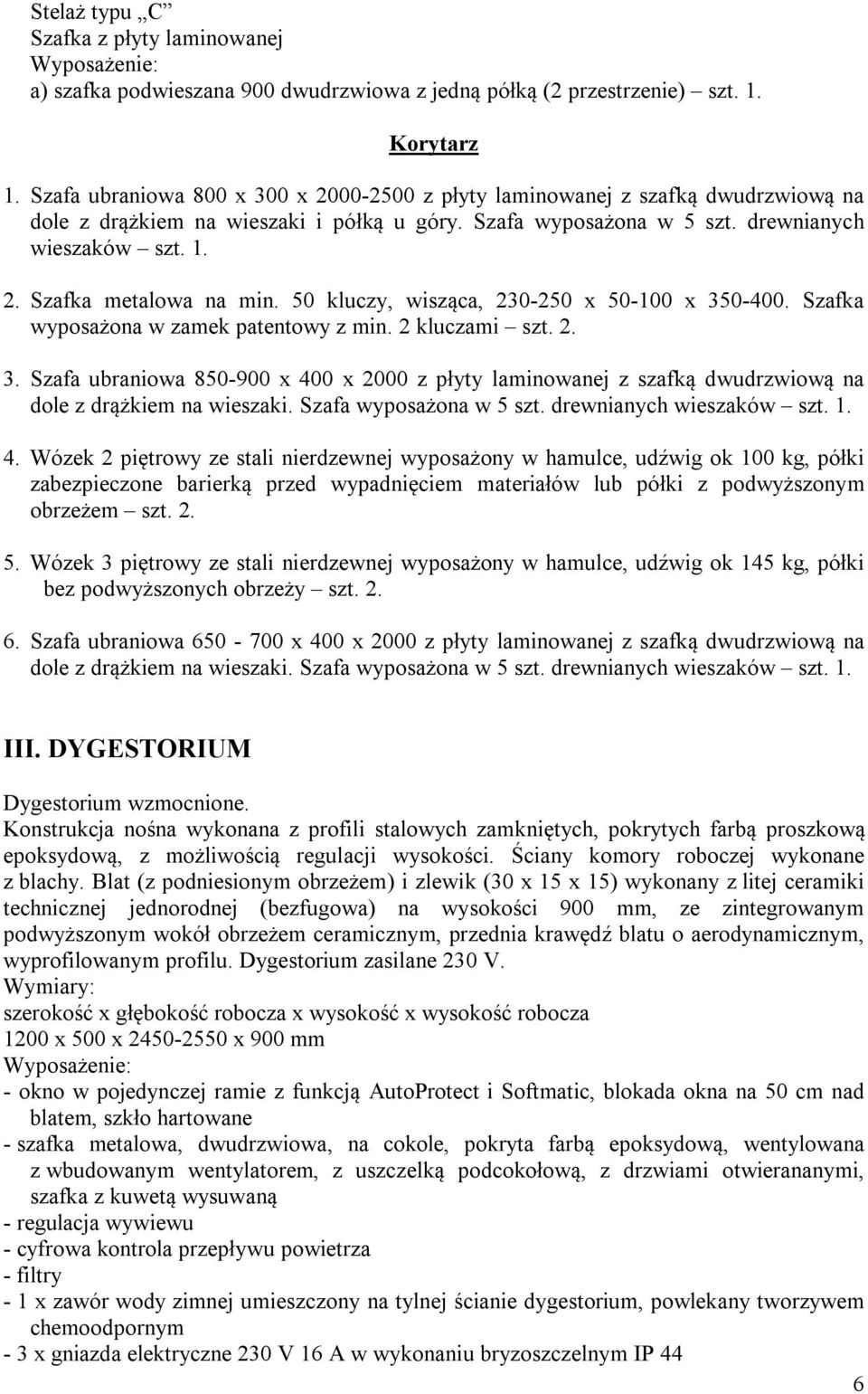

6 a) szafka podwieszana 900 dwudrzwiowa z jedną półką (2 przestrzenie) szt. 1. Korytarz 1. Szafa ubraniowa 800 x 300 x z płyty laminowanej z szafką dwudrzwiową na dole z drążkiem na wieszaki i półką u góry. Szafa wyposażona w 5 szt. drewnianych wieszaków szt Szafka metalowa na min. 50 kluczy, wisząca, x x Szafka wyposażona w zamek patentowy z min. 2 kluczami szt Szafa ubraniowa x 400 x 2000 z płyty laminowanej z szafką dwudrzwiową na dole z drążkiem na wieszaki. Szafa wyposażona w 5 szt. drewnianych wieszaków szt Wózek 2 piętrowy ze stali nierdzewnej wyposażony w hamulce, udźwig ok 100 kg, półki zabezpieczone barierką przed wypadnięciem materiałów lub półki z podwyższonym obrzeżem szt Wózek 3 piętrowy ze stali nierdzewnej wyposażony w hamulce, udźwig ok 145 kg, półki bez podwyższonych obrzeży szt Szafa ubraniowa x 400 x 2000 z płyty laminowanej z szafką dwudrzwiową na dole z drążkiem na wieszaki. Szafa wyposażona w 5 szt. drewnianych wieszaków szt. 1. III. DYGESTORIUM Dygestorium wzmocnione. Konstrukcja nośna wykonana z profili stalowych zamkniętych, pokrytych farbą proszkową epoksydową, z możliwością regulacji wysokości. Ściany komory roboczej wykonane z blachy. Blat (z podniesionym obrzeżem) i zlewik (30 x 15 x 15) wykonany z litej ceramiki technicznej jednorodnej (bezfugowa) na wysokości 900 mm, ze zintegrowanym podwyższonym wokół obrzeżem ceramicznym, przednia krawędź blatu o aerodynamicznym, wyprofilowanym profilu. Dygestorium zasilane 230 V. Wymiary: szerokość x głębokość robocza x wysokość x wysokość robocza 1200 x 500 x x 900 mm - okno w pojedynczej ramie z funkcją AutoProtect i Softmatic, blokada okna na 50 cm nad blatem, szkło hartowane - szafka metalowa, dwudrzwiowa, na cokole, pokryta farbą epoksydową, wentylowana z wbudowanym wentylatorem, z uszczelką podcokołową, z drzwiami otwierananymi, szafka z kuwetą wysuwaną - regulacja wywiewu - cyfrowa kontrola przepływu powietrza - filtry - 1 x zawór wody zimnej umieszczony na tylnej ścianie dygestorium, powlekany tworzywem chemoodpornym - 3 x gniazda elektryczne 230 V 16 A w wykonaniu bryzoszczelnym IP 44 6

7 - króćca przyłączeniowego 200 mm - 1 x zawór do wody demineralizowanej - oświetlenie komory roboczej jarzeniowe 2 x 20 W - włączanie oświetlenia i wentylatorów z przodu dygestorium 7
