ZESTAWY TYPU SAKOP 8/... do naprawy i ³¹czenia kabli elektroenergetycznych oraz przewodów oponowych na napiêcie znamionowe do 6kV

Transkrypt

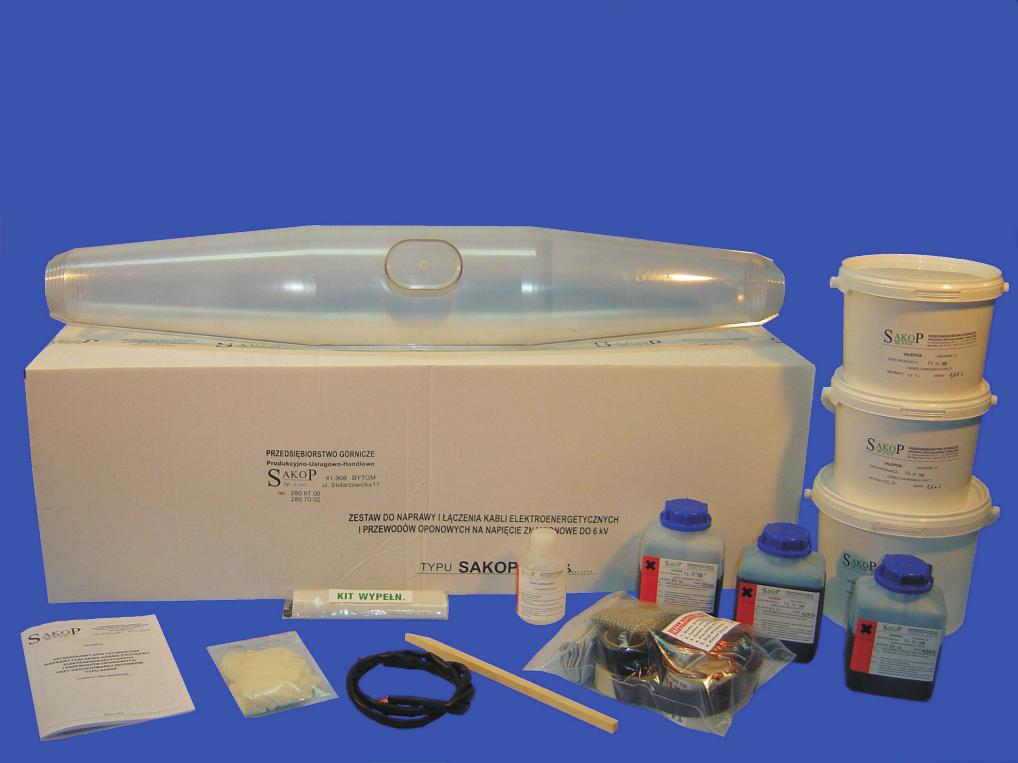

1 ZESTAWY TYPU SAKOP 8/... naprawy i ³¹czenia kabli elektroenergetycznych oraz przewodów oponowych na napiêcie znamionowe 6kV Opinia techniczna Zak³adu Atestacji CeiAG EMAG nr 06/04 Produkt puszczony stosowania na powierzchni i w wyrobiskach podziemnych zak³adów górniczych Do naprawy i ³¹czenia górniczych kabli elektroenergetycznych na napiêcie znamionowe 3,6/6 kv w izolacji, pow³oce i os³onie z termoplastów (ekranowane, nieekranowane) w izolacji papierowej i pow³oce o³owianej Do naprawy i ³¹czenia przewodów oponowych na napiêcie znamionowe 3,6/6 kv Umo liwia ³¹czenie kabli i/lub przewodów o ró nych przekrojach y³ roboczych 240 mm 2 Nadaje siê bezpoœredniego u³o enia w ziemi Odtwarzanie izolacji y³: taœm¹ izolacyjn¹ z PCW (dla kabli z izolacj¹ z termoplastów i przewodów oponowych) taœm¹ elektroizolacyjn¹ olejow¹ (ceratka TPK) lub taœm¹ silikonow¹ i PCW (dla kabli z izolacj¹ papierow¹) Odtwarzanie ekranów indywidualnych metalowych taœm¹ z siatki miedzianej mufy wykonanana z poliwêglanu (odpornego na rozprzestrzenianie siê p³omienia) wype³niona dwusk³adnikow¹ zalew¹ poliuretanow¹ Ka dy zestaw zawiera wszystkie elementy i instrukcje niezbêdne wykonania mufy izolacj¹ z termoplastów i przewodów oponowych izolacj¹ papierow¹ Przekrój [mm 2 ] SAKOP 8/1 SAKOP 8/1p 120 L 450, D - 80 SAKOP 8/2 SAKOP 8/2p 150 L 550, D 100 SAKOP 8/3 SAKOP 8/3p 240 L 850, D 130 SAKOP 8/3a SAKOP 8/3pa 240 L 1100, D 130 SAKOP 8/3b SAKOP 8/3pa 240 L 1350, D 130

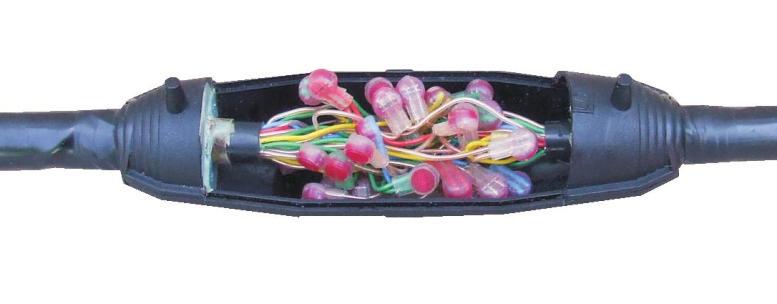

2 ZESTAWY BEZSKORUPOWE TYPU NOWOŒÆ T/... naprawy i ³¹czenia górniczych kabli i przewodów telekomunikacyjnych oraz sygnalizacyjnych Opinia techniczna Zak³adu Atestacji CeiAG EMAG nr 07/18 Produkt puszczony stosowania na powierzchni i w wyrobiskach podziemnych zak³adów górniczych Do naprawy i ³¹czenia: telekomunikacyjnych kabli górniczych o izolacji polwinitowej lub polietylenowej i pow³oce polwinitowej nieopancerzonych taœmami stalowymi i drutami stalowymi z os³on¹ ochronn¹ polwinitow¹; kabli górniczych sygnalizacyjno-telefonicznych o izolacji i pow³oce polwinitowej opancerzonych taœmami stalowymi lub drutami stalowymi okr¹g³ymi z os³on¹ ochronn¹ polwinitow¹; kabli sygnalizacyjnych oraz przewodów telekomunikacyjnych i sterowniczych wszystkich puszczonych typów nadaje siê bezpoœredniego u³o enia w ziemi ¹czenie y³ roboczych za pomoc¹ ³¹czników z nak³adk¹ poliamiw¹ i ³¹czników szczelinowych (etony, egertony) Odtwarzanie ekranów indywidualnych, ogólnych i pancerzy taœm¹ z siatki miedzianej Odtwarzanie os³ony zewnêtrznej taœm¹ oponow¹ PCW Ka dy zestaw zawiera wszystkie elementy i instrukcje niezbêdne wykonania mufy NOWOŒÆ T/M NOWOŒÆ T/D Kabel telek. Przewód telek. Kabel syg.-telef. Kabel syg. 33 x 2 x 0,8 mm 2 wszystkie typy 33 x 2 x 0,8 mm 2 wszystkie typy Do 23 x 1,5 mm x 1,5 mm x 1,5 + 1,5 mm 2, 9 x 2,5 + 2,5 mm 2, 9 x mm 2, 4 x mm 2, 3 x mm 2 Przewód ster. 8 x 1,5 mm 2 dla typów nie wyszczególnionych w zestawie NOWOŒÆ T/M

3 ZESTAWY TYPU SAKOP 8/... Z IZOLACYJNYMI TULEJKAMI DYSTANSOWYMI naprawy i ³¹czenia kabli elektroenergetycznych oraz przewodów oponowych na napiêcie znamionowe 6kV Opinia techniczna Zak³adu Atestacji CeiAG EMAG nr 06/37 Produkt puszczony stosowania na powierzchni i w wyrobiskach podziemnych zak³adów górniczych Do naprawy i ³¹czenia górniczych kabli elektroenergetycznych na napiêcie znamionowe 3,6/6 kv w izolacji, pow³oce i os³onie z termoplastów (ekranowane, nieekranowane) w izolacji papierowej i pow³oce o³owianej Do naprawy i ³¹czenia przewodów oponowych na napiêcie znamionowe 3,6/6 kv Umo liwia ³¹czenie kabli i/lub przewodów o ró nych przekrojach y³ roboczych 240 mm 2 Nadaje siê bezpoœredniego u³o enia w ziemi Brak taœm izolacyjnych!!! Zastosowanie izolacyjnych tulejek dystansowych eliminuje potrzebê odtwarzania izolacji y³ roboczych ³¹czonych kabli, co w znacznym stopniu wp³ywa na szybkoœæ wykonywania po³¹czeñ i napraw w sieciach kablowych Odtwarzanie ekranów indywidualnych metalowych taœm¹ z siatki miedzianej mufy wykonanana z poliwêglanu (odpornego na rozprzestrzenianie siê p³omienia) wype³niona dwusk³adnikow¹ zalew¹ poliuretanow¹ Ka dy zestaw zawiera wszystkie elementy i instrukcje niezbêdne wykonania mufy izolacj¹ z termoplastów i przewodów oponowych izolacj¹ papierow¹ Przekrój [mm 2 ] SAKOP 8/1 SAKOP 8/1p 120 L 450, D - 80 SAKOP 8/2 SAKOP 8/2p 150 L 550, D 100 SAKOP 8/3 SAKOP 8/3p 240 L 850, D 130 SAKOP 8/3a SAKOP 8/3pa 240 L 1100, D 130 SAKOP 8/3b SAKOP 8/3pa 240 L 1350, D 130 D L

4 ZESTAWY TYPU SAKOP 1/... naprawy i ³¹czenia kabli elektroenergetycznych oraz przewodów oponowych na napiêcie znamionowe 6kV Opinia techniczna Zak³adu Atestacji CeiAG EMAG nr 06/04 Produkt puszczony stosowania na powierzchni i w wyrobiskach podziemnych zak³adów górniczych Do naprawy i ³¹czenia górniczych kabli elektroenergetycznych na napiêcie znamionowe 3,6/6 kv - w izolacji, pow³oce i os³onie z termoplastów (ekranowane, nieekranowane) - w izolacji papierowej i pow³oce o³owianej Do naprawy i ³¹czenia przewodów oponowych na napiêcie znamionowe 3,6/6 kv Umo liwia ³¹czenie kabli i/lub przewodów o ró nych przekrojach y³ roboczych 240 mm 2 Umo liwia ³¹czenie i wykonywanie odga³êzieñ sieci kablowych o przekrojach y³ roboczych 70 mm 2 (SAKOP 1/4) Nadaje siê bezpoœredniego u³o enia w ziemi Odtwarzanie izolacji y³: - taœm¹ izolacyjn¹ z PCW (dla kabli z izolacj¹ z termoplastów i przewodów oponowych) - taœm¹ elektroizolacyjn¹ olejow¹ (ceratka TPK) lub taœm¹ silikonow¹ i PCW (dla kabli z izolacj¹ papierow¹) Odtwarzanie ekranów indywidualnych metalowych taœm¹ z siatki miedzianej mufy wykonanana z unipalnionego polwinitu i unipalnionej gumy wype³niona dwusk³adnikow¹ zalew¹ poliuretanow¹ Ka dy zestaw zawiera wszystkie elementy i instrukcje niezbêdne wykonania mufy izolacj¹ z termoplastów i przewodów oponowych izolacj¹ papierow¹ Przekrój [mm 2 ], L 1[mm], L 2 [mm], D 1 [mm], D 2 [mm] L D SAKOP 1/0 SAKOP 1/0p 35 L 340, D 63 SAKOP 1/1 SAKOP 1/1p 70 L 380, D 80 SAKOP 1/2 SAKOP 1/2p 120 L 420, D 90 SAKOP 1/3 SAKOP 1/3p 150 L 600, D 125 SAKOP 1/3a SAKOP 1/3pa 240 L 800, D 125 SAKOP 1/3b SAKOP 1/3pb 240 L 1000, D 125 D1 SAKOP 1/3c SAKOP 1/3pc 240 L 1200, D 125 D2 SAKOP 1/3d SAKOP 1/3pd 240 L 1500, D 125 SAKOP 1/4 SAKOP 1/4p 70 L 1 800, L 2 260, D 1 125, D 2-90 L2 L1

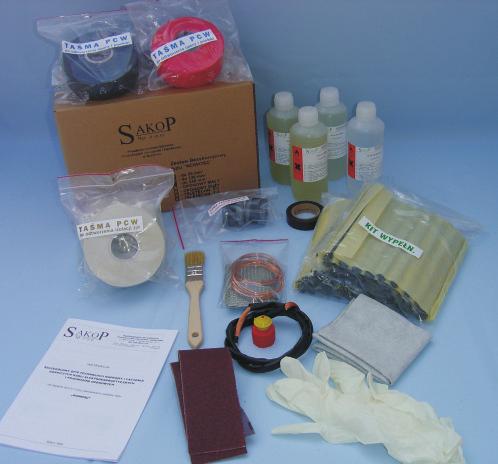

5 ZESTAWY BEZSKORUPOWE TYPU NOWOŒÆ naprawy i ³¹czenia kabli elektroenergetycznych oraz przewodów oponowych na napiêcie znamionowe 6kV Opinia techniczna Zak³adu Atestacji CeiAG EMAG nr 04/26 Produkt puszczony stosowania na powierzchni i w wyrobiskach podziemnych zak³adów górniczych Do naprawy i ³¹czenia górniczych kabli elektroenergetycznych na napiêcie znamionowe 3,6/6 kv w izolacji, pow³oce i os³onie z termoplastów (ekranowane, nieekranowane) Do naprawy i ³¹czenia przewodów oponowych na napiêcie znamionowe 3,6/6 kv Umo liwia ³¹czenie kabli i/lub przewodów o ró nych przekrojach y³ roboczych 240 mm 2 Nadaje siê bezpoœredniego u³o enia w ziemi ¹czenie y³ roboczych za pomoc¹: - tulejek z izolacj¹ poliamiw¹ ( 16 mm 2 ) - z³¹czek przewowych (starczanych datkowo) Odtwarzanie izolacji y³ taœm¹ izolacyjn¹ z PCW: Odtwarzanie ekranów indywidualnych metalowych taœm¹ z siatki miedzianej Odtwarzanie os³ony zewnêtrznej taœm¹ oponow¹ PCW Ka dy zestaw zawiera wszystkie elementy i instrukcje niezbêdne wykonania mufy Przekrój [mm 2 ] NOWOŒÆ MINI 70 NOWOŒÆ MA Y 120 NOWOŒÆ DU Y 240

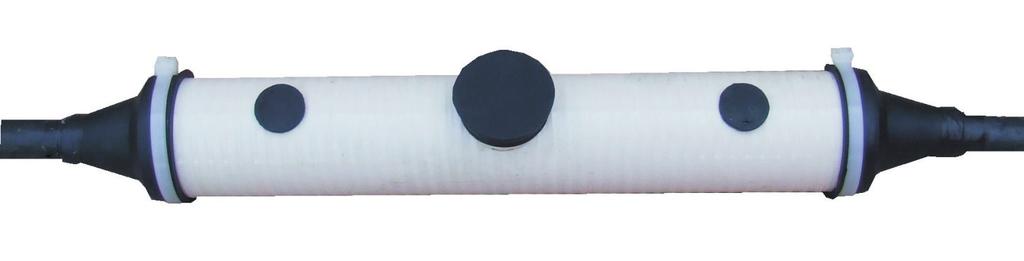

6 ZESTAWY TYPU SAKOP 1/T... naprawy i ³¹czenia górniczych kabli i przewodów telekomunikacyjnych oraz sygnalizacyjnych Opinia techniczna Zak³adu Atestacji CeiAG EMAG nr 07/18 Produkt puszczony stosowania na powierzchni i w wyrobiskach podziemnych zak³adów górniczych Do naprawy i ³¹czenia: telekomunikacyjnych kabli górniczych o izolacji polwinitowej lub polietylenowej i pow³oce polwinitowej nieopancerzonych taœmami stalowymi i drutami stalowymi z os³on¹ ochronn¹ polwinitow¹; kabli górniczych sygnalizacyjno-telefonicznych o izolacji i pow³oce polwinitowej opancerzonych taœmami stalowymi lub drutami stalowymi okr¹g³ymi z os³on¹ ochronn¹ polwinitow¹; kabli sygnalizacyjnych oraz przewodów telekomunikacyjnych i sterowniczych wszystkich puszczonych typów umo liwia ³¹czenie i wykonywanie odga³êzieñ wy ej wymienionych typów kabli i przewodów (SAKOP 1/T4) nadaje siê bezpoœredniego u³o enia w ziemi ¹czenie y³ roboczych za pomoc¹ ³¹czników szczelinowych (etony, egertony) Odtwarzanie ekranów indywidualnych, ogólnych i pancerzy taœm¹ z siatki miedzianej mufy wykonanana z unipalnionego polwinitu i unipalnionej gumy wype³niona dwusk³adnikow¹ zalew¹ poliuretanow¹ Ka dy zestaw zawiera wszystkie elementy i instrukcje niezbêdne wykonania mufy Typ zestawu SAKOP 1/T1 SAKOP 1/T2 SAKOP 1/T3 SAKOP 1/T4 Kabel telek. Przewód telek. Kabel syg.-telef. 10 x 2 x 0,8 mm 2 lub - 5 x 2 x 0,8 mm 2 33 x 2 x 0,8 mm 2 30 x 4 x 0,75 mm 2 24 x 1,5 mm x 2 x 0,8 mm 2 wszystkie typy 2 24 x 1,5 mm wg. wymagañ zamawiaj¹cego Kabel syg. 18 x mm 2, 3 x 1,5 + 1,5 mm 2, 9 x 2,5 + 2,5 mm 2, 6 x mm 2, 4 x mm 2, 3 x mm 2 18 x mm 2, 3 x 1,5 + 1,5 mm 2, 9 x 2,5 + 2,5 mm 2, 6 x mm 2, 4 x mm 2, 3 x mm 2 Przewód ster. 2 L 260, D 25 7 x 2,5 mm 2 L 380, D x 2,5 mm 2 L 450, D x 2,5 mm wg. wymagañ zamawiaj¹cego

7 ZESTAWY TYPU SAKOP 8/T... naprawy i ³¹czenia górniczych kabli i przewodów telekomunikacyjnych oraz sygnalizacyjnych Opinia techniczna Zak³adu Atestacji CeiAG EMAG nr 07/18 Produkt puszczony stosowania na powierzchni i w wyrobiskach podziemnych zak³adów górniczych Do naprawy i ³¹czenia: telekomunikacyjnych kabli górniczych o izolacji polwinitowej lub polietylenowej i pow³oce polwinitowej nieopancerzonych taœmami stalowymi i drutami stalowymi z os³on¹ ochronn¹ polwinitow¹; kabli górniczych sygnalizacyjno-telefonicznych o izolacji i pow³oce polwinitowej opancerzonych taœmami stalowymi lub drutami stalowymi okr¹g³ymi z os³on¹ ochronn¹ polwinitow¹; kabli sygnalizacyjnych oraz przewodów telekomunikacyjnych i sterowniczych wszystkich puszczonych typów nadaje siê bezpoœredniego u³o enia w ziemi ¹czenie y³ roboczych za pomoc¹ ³¹czników szczelinowych (etony, egertony) Odtwarzanie ekranów indywidualnych, ogólnych i pancerzy taœm¹ z siatki miedzianej mufy wykonanana z poliwêglanu (odpornego na rozprzestrzenianie siê p³omienia) wype³niona dwusk³adnikow¹ zalew¹ poliuretanow¹ Ka dy zestaw zawiera wszystkie elementy i instrukcje niezbêdne wykonania mufy Typ zestawu Kabel telek. Przewód telek. Kabel syg.-telef. Kabel syg. Przewód ster. SAKOP 8/T1 SAKOP 8/T3 24 x 2 x 0,8 mm 2 lub - 5 x 2 x 0,8 mm 2 24 x 2 x 0,8 mm 2 wszystkie typy 2 2 L 200, D 47 7 x 2,5 mm 2 L 450, D 85 7 x 2,5 mm
