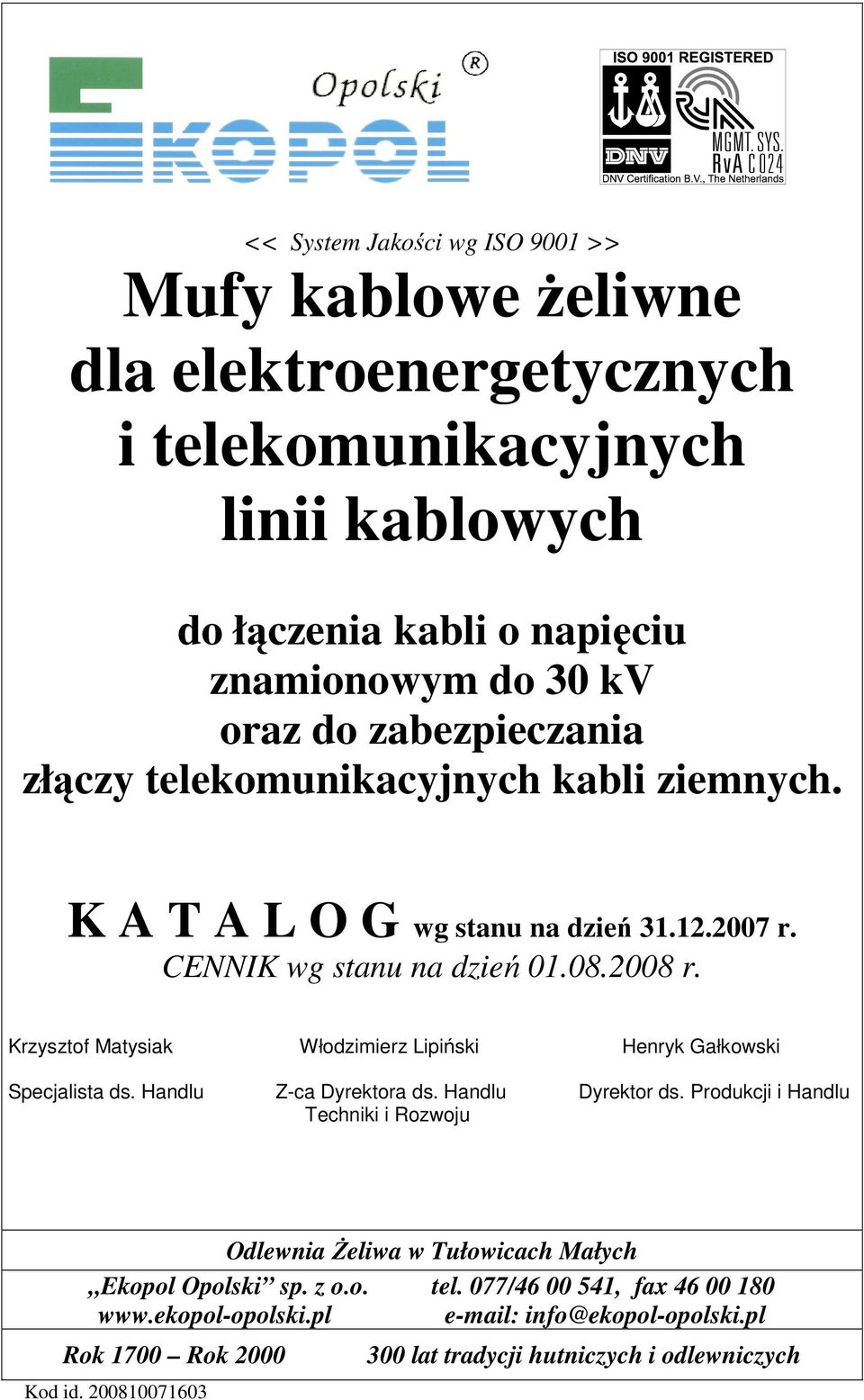

1 << System Jakości wg ISO 9001 >> Mufy kablowe Ŝeliwne dla elektroenergetycznych i telekomunikacyjnych linii kablowych do łączenia kabli o napięciu znamionowym do 30 kv oraz do zabezpieczania złączy telekomunikacyjnych kabli ziemnych. K A T A L O G wg stanu na dzień r. CENNIK wg stanu na dzień r. Krzysztof Matysiak Włodzimierz Lipiński Henryk Gałkowski Specjalista ds. Handlu Z-ca Dyrektora ds. Handlu Dyrektor ds. Produkcji i Handlu Techniki i Rozwoju Kod id

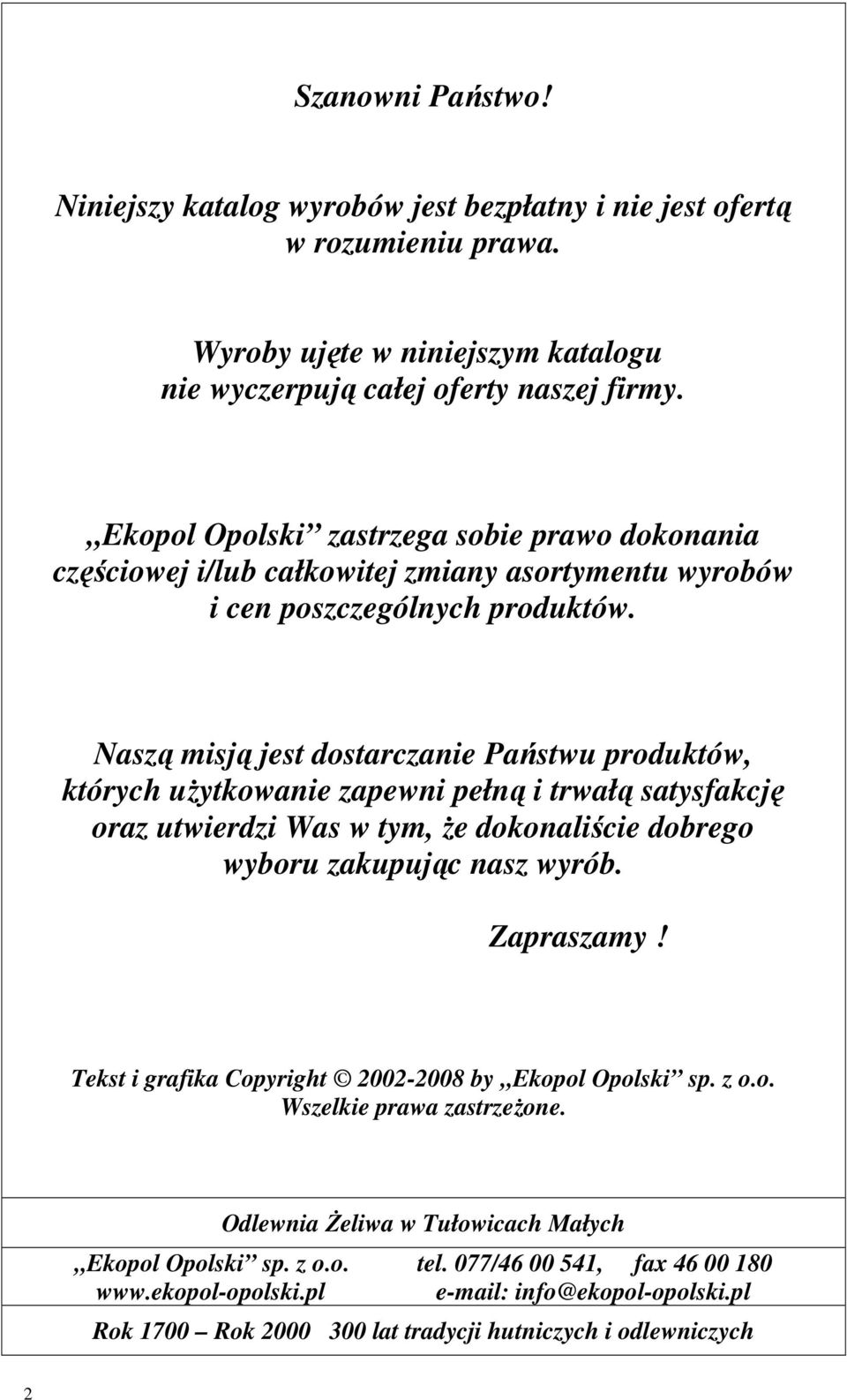

2 Szanowni Państwo! Niniejszy katalog wyrobów jest bezpłatny i nie jest ofertą w rozumieniu prawa. Wyroby ujęte w niniejszym katalogu nie wyczerpują całej oferty naszej firmy. Ekopol Opolski zastrzega sobie prawo dokonania częściowej i/lub całkowitej zmiany asortymentu wyrobów i cen poszczególnych produktów. Naszą misją jest dostarczanie Państwu produktów, których uŝytkowanie zapewni pełną i trwałą satysfakcję oraz utwierdzi Was w tym, Ŝe dokonaliście dobrego wyboru zakupując nasz wyrób. Zapraszamy! Tekst i grafika Copyright by Ekopol Opolski sp. z o.o. Wszelkie prawa zastrzeŝone. 2

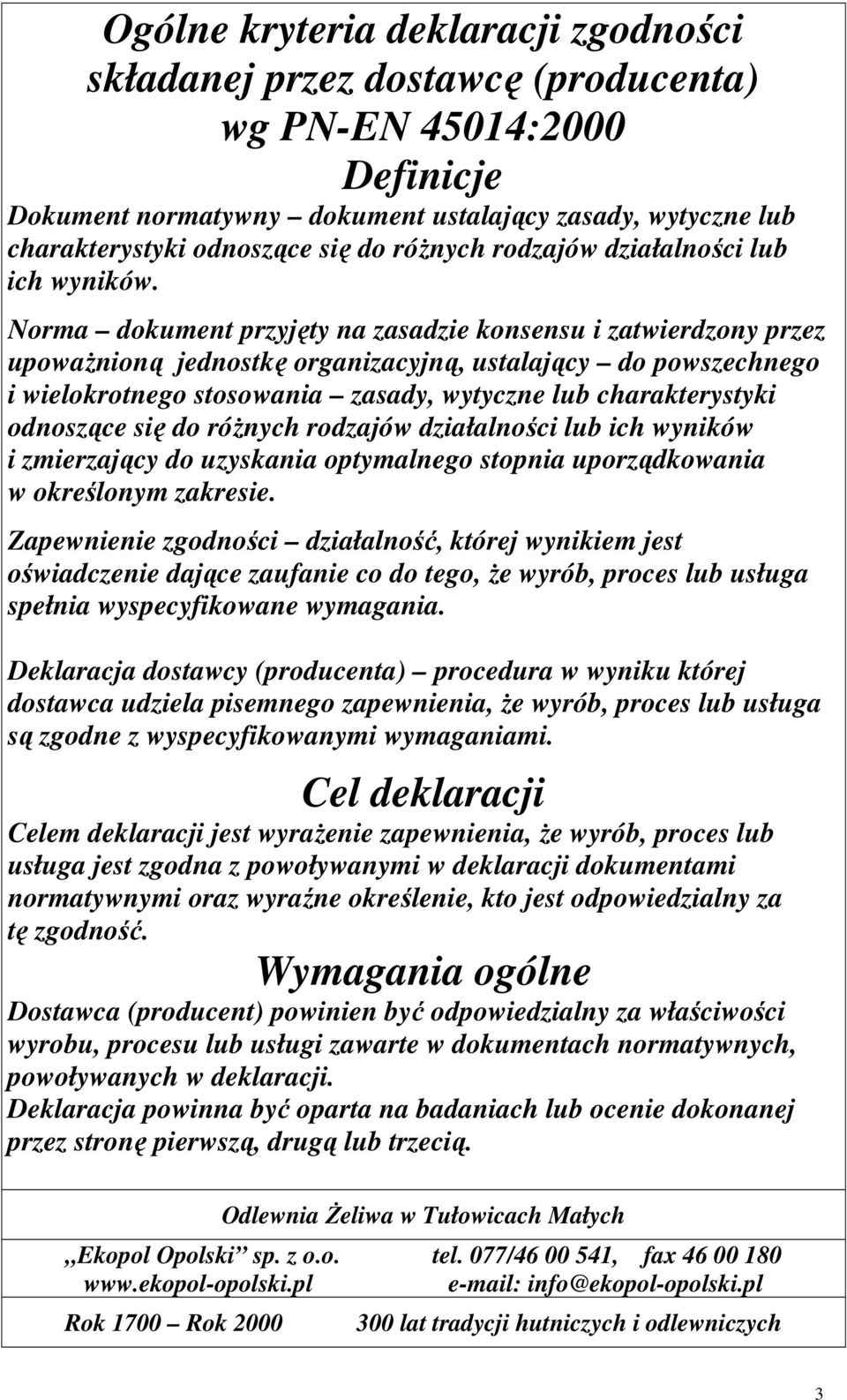

3 Ogólne kryteria deklaracji zgodności składanej przez dostawcę (producenta) wg PN-EN 45014:2000 Definicje Dokument normatywny dokument ustalający zasady, wytyczne lub charakterystyki odnoszące się do róŝnych rodzajów działalności lub ich wyników. Norma dokument przyjęty na zasadzie konsensu i zatwierdzony przez upowaŝnioną jednostkę organizacyjną, ustalający do powszechnego i wielokrotnego stosowania zasady, wytyczne lub charakterystyki odnoszące się do róŝnych rodzajów działalności lub ich wyników i zmierzający do uzyskania optymalnego stopnia uporządkowania w określonym zakresie. Zapewnienie zgodności działalność, której wynikiem jest oświadczenie dające zaufanie co do tego, Ŝe wyrób, proces lub usługa spełnia wyspecyfikowane wymagania. Deklaracja dostawcy (producenta) procedura w wyniku której dostawca udziela pisemnego zapewnienia, Ŝe wyrób, proces lub usługa są zgodne z wyspecyfikowanymi wymaganiami. Cel deklaracji Celem deklaracji jest wyraŝenie zapewnienia, Ŝe wyrób, proces lub usługa jest zgodna z powoływanymi w deklaracji dokumentami normatywnymi oraz wyraźne określenie, kto jest odpowiedzialny za tę zgodność. Wymagania ogólne Dostawca (producent) powinien być odpowiedzialny za właściwości wyrobu, procesu lub usługi zawarte w dokumentach normatywnych, powoływanych w deklaracji. Deklaracja powinna być oparta na badaniach lub ocenie dokonanej przez stronę pierwszą, drugą lub trzecią. info@ekopol-opolski.pl 3

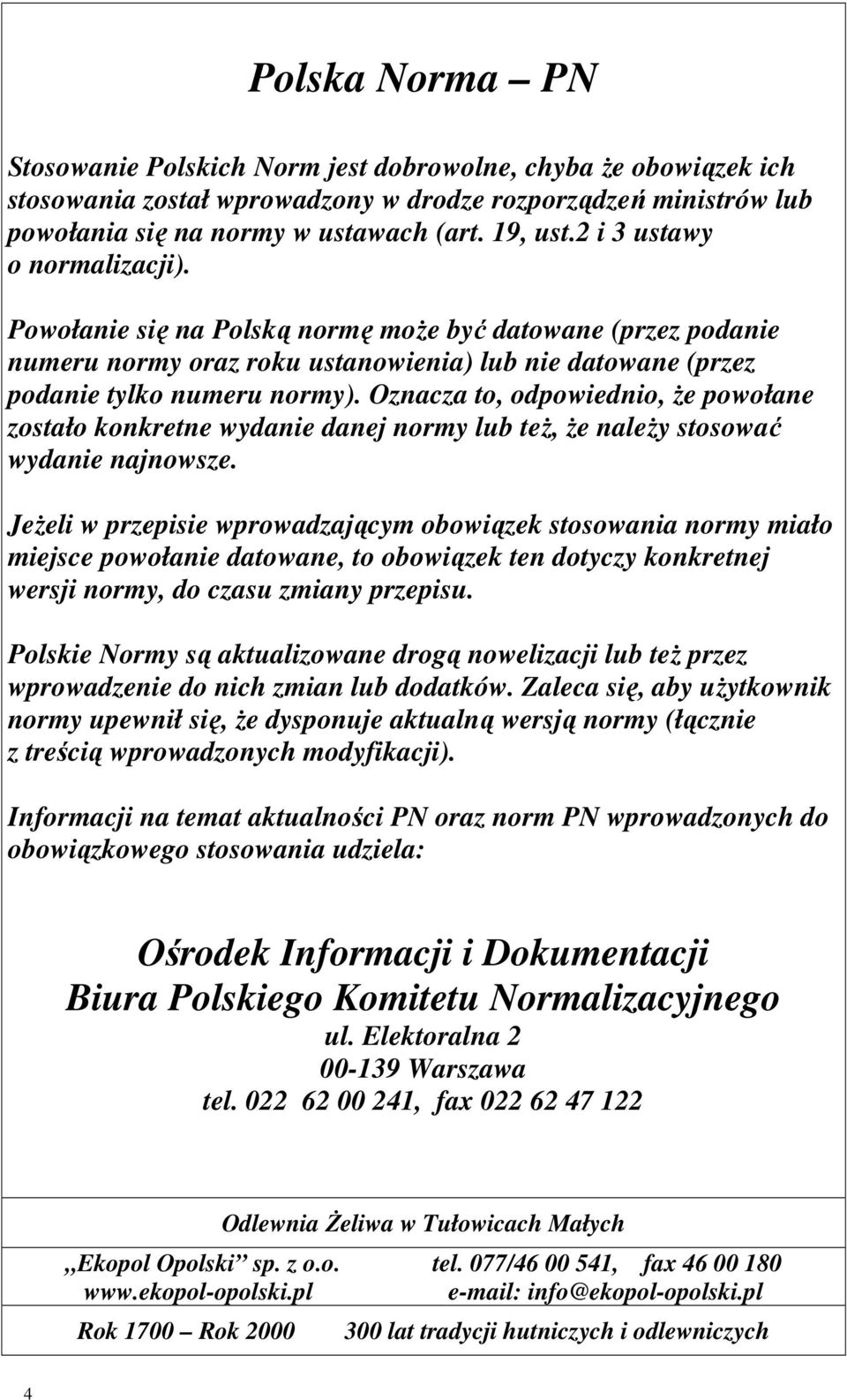

4 Polska Norma PN Stosowanie Polskich Norm jest dobrowolne, chyba Ŝe obowiązek ich stosowania został wprowadzony w drodze rozporządzeń ministrów lub powołania się na normy w ustawach (art. 19, ust.2 i 3 ustawy o normalizacji). Powołanie się na Polską normę moŝe być datowane (przez podanie numeru normy oraz roku ustanowienia) lub nie datowane (przez podanie tylko numeru normy). Oznacza to, odpowiednio, Ŝe powołane zostało konkretne wydanie danej normy lub teŝ, Ŝe naleŝy stosować wydanie najnowsze. JeŜeli w przepisie wprowadzającym obowiązek stosowania normy miało miejsce powołanie datowane, to obowiązek ten dotyczy konkretnej wersji normy, do czasu zmiany przepisu. Polskie Normy są aktualizowane drogą nowelizacji lub teŝ przez wprowadzenie do nich zmian lub dodatków. Zaleca się, aby uŝytkownik normy upewnił się, Ŝe dysponuje aktualną wersją normy (łącznie z treścią wprowadzonych modyfikacji). Informacji na temat aktualności PN oraz norm PN wprowadzonych do obowiązkowego stosowania udziela: Ośrodek Informacji i Dokumentacji Biura Polskiego Komitetu Normalizacyjnego ul. Elektoralna Warszawa tel , fax info@ekopol-opolski.pl 4

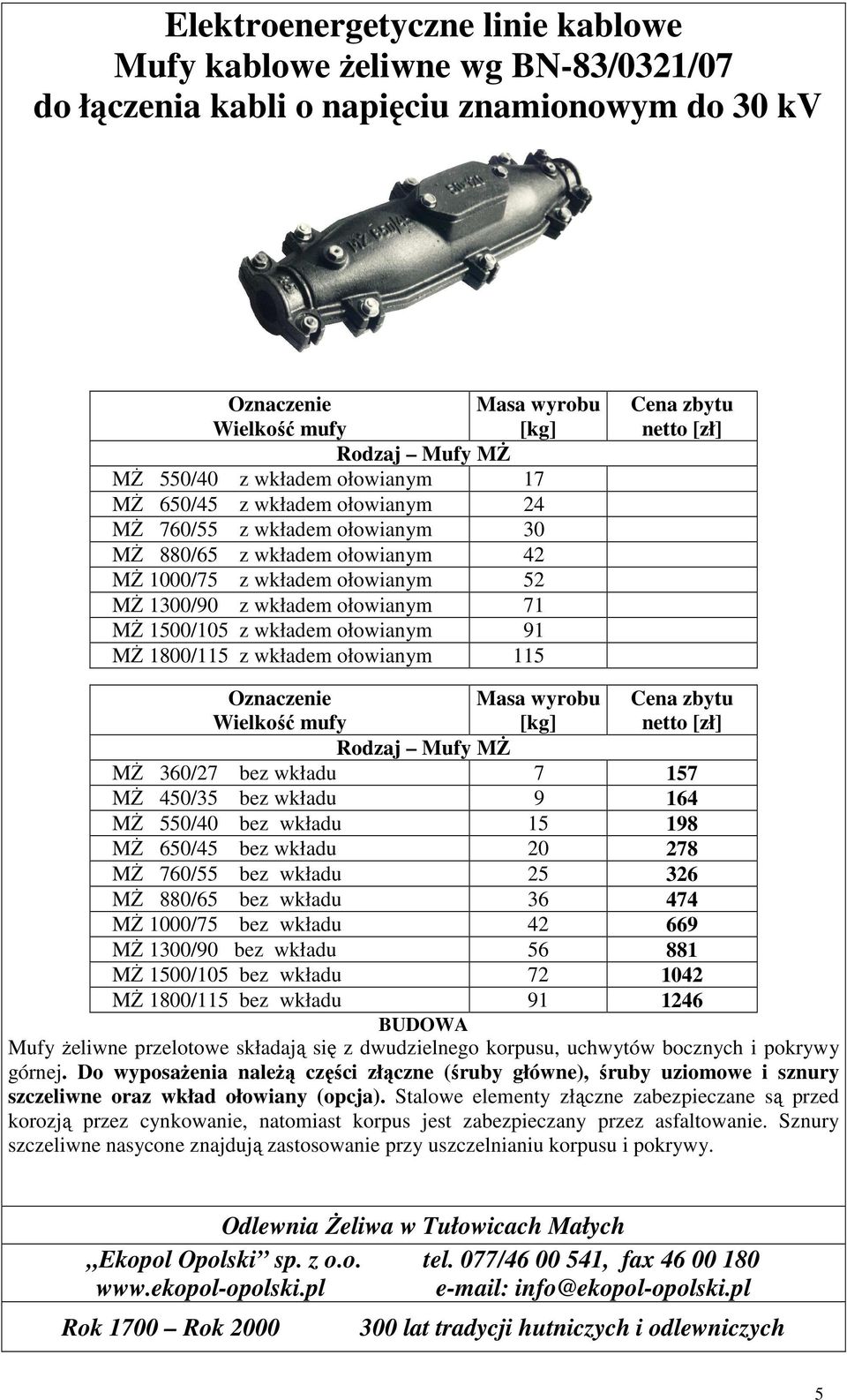

5 Elektroenergetyczne linie kablowe Mufy kablowe Ŝeliwne wg BN-83/0321/07 do łączenia kabli o napięciu znamionowym do 30 kv Wielkość mufy Masa wyrobu [kg] Rodzaj Mufy Mś Mś 550/40 z wkładem ołowianym 17 Mś 650/45 z wkładem ołowianym 24 Mś 760/55 z wkładem ołowianym 30 Mś 880/65 z wkładem ołowianym 42 Mś 1000/75 z wkładem ołowianym 52 Mś 1300/90 z wkładem ołowianym 71 Mś 1500/105 z wkładem ołowianym 91 Mś 1800/115 z wkładem ołowianym 115 Cena zbytu netto [zł] Wielkość mufy Masa wyrobu [kg] Cena zbytu netto [zł] Rodzaj Mufy Mś Mś 360/27 bez wkładu Mś 450/35 bez wkładu Mś 550/40 bez wkładu Mś 650/45 bez wkładu Mś 760/55 bez wkładu Mś 880/65 bez wkładu Mś 1000/75 bez wkładu Mś 1300/90 bez wkładu Mś 1500/105 bez wkładu Mś 1800/115 bez wkładu BUDOWA Mufy Ŝeliwne przelotowe składają się z dwudzielnego korpusu, uchwytów bocznych i pokrywy górnej. Do wyposaŝenia naleŝą części złączne (śruby główne), śruby uziomowe i sznury szczeliwne oraz wkład ołowiany (opcja). Stalowe elementy złączne zabezpieczane są przed korozją przez cynkowanie, natomiast korpus jest zabezpieczany przez asfaltowanie. Sznury szczeliwne nasycone znajdują zastosowanie przy uszczelnianiu korpusu i pokrywy. 5

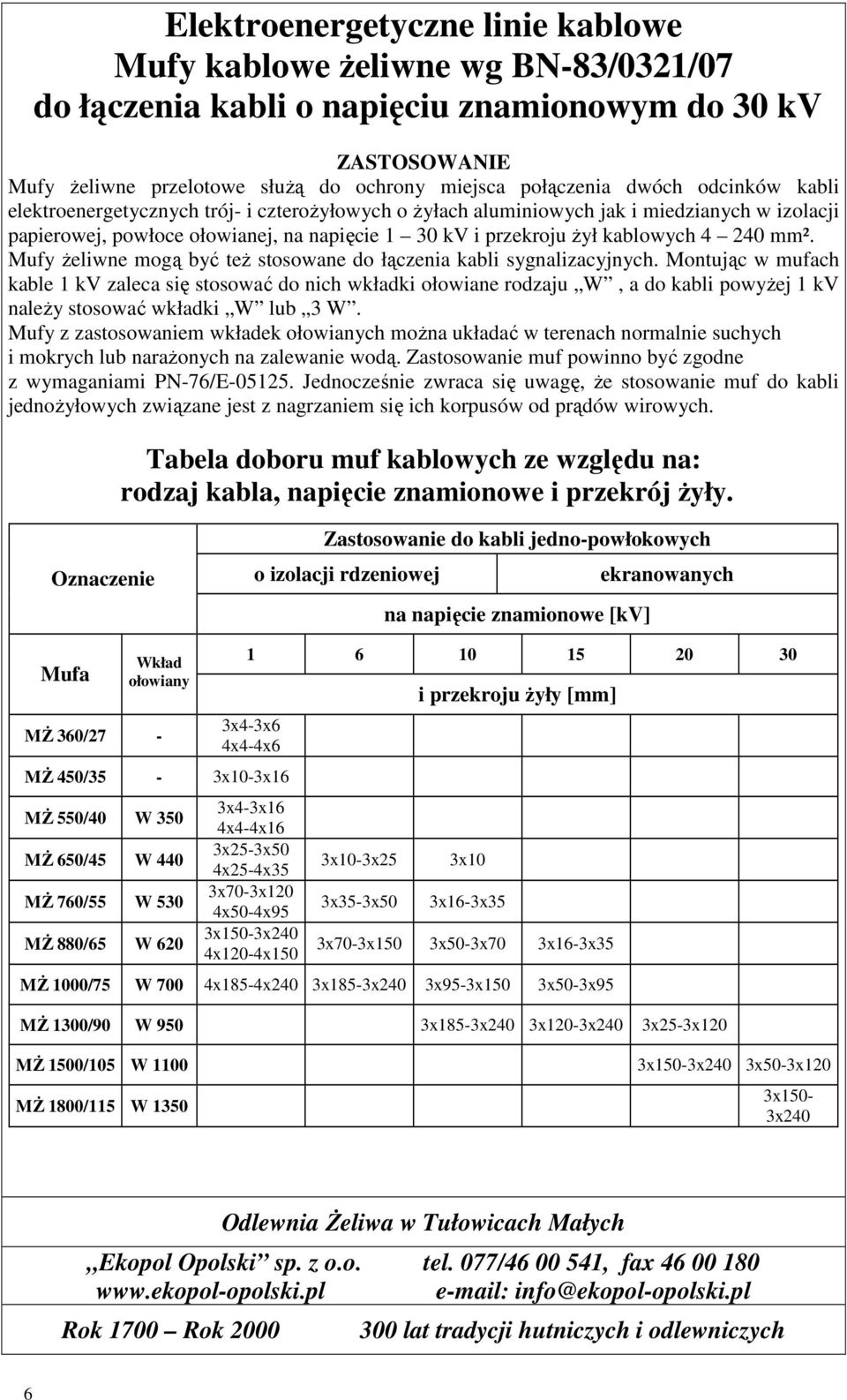

6 Elektroenergetyczne linie kablowe Mufy kablowe Ŝeliwne wg BN-83/0321/07 do łączenia kabli o napięciu znamionowym do 30 kv ZASTOSOWANIE Mufy Ŝeliwne przelotowe słuŝą do ochrony miejsca połączenia dwóch odcinków kabli elektroenergetycznych trój- i czteroŝyłowych o Ŝyłach aluminiowych jak i miedzianych w izolacji papierowej, powłoce ołowianej, na napięcie 1 30 kv i przekroju Ŝył kablowych mm². Mufy Ŝeliwne mogą być teŝ stosowane do łączenia kabli sygnalizacyjnych. Montując w mufach kable 1 kv zaleca się stosować do nich wkładki ołowiane rodzaju W, a do kabli powyŝej 1 kv naleŝy stosować wkładki W lub 3 W. Mufy z zastosowaniem wkładek ołowianych moŝna układać w terenach normalnie suchych i mokrych lub naraŝonych na zalewanie wodą. Zastosowanie muf powinno być zgodne z wymaganiami PN-76/E Jednocześnie zwraca się uwagę, Ŝe stosowanie muf do kabli jednoŝyłowych związane jest z nagrzaniem się ich korpusów od prądów wirowych. Tabela doboru muf kablowych ze względu na: rodzaj kabla, napięcie znamionowe i przekrój Ŝyły. Zastosowanie do kabli jedno-powłokowych o izolacji rdzeniowej ekranowanych na napięcie znamionowe [kv] Mufa Wkład ołowiany Mś 360/ x4-3x6 4x4-4x6 Mś 450/35-3x10-3x16 Mś 550/40 W 350 Mś 650/45 W 440 Mś 760/55 W 530 Mś 880/65 W 620 3x4-3x16 4x4-4x16 3x25-3x50 4x25-4x35 3x70-3x120 4x50-4x95 3x150-3x240 4x120-4x150 3x10-3x25 3x35-3x50 i przekroju Ŝyły [mm] 3x10 3x16-3x35 3x70-3x150 3x50-3x70 3x16-3x35 Mś 1000/75 W 700 4x185-4x240 3x185-3x240 3x95-3x150 3x50-3x95 Mś 1300/90 W 950 3x185-3x240 3x120-3x240 3x25-3x120 Mś 1500/105 W 1100 Mś 1800/115 W x150-3x240 3x50-3x120 3x150-3x240 6

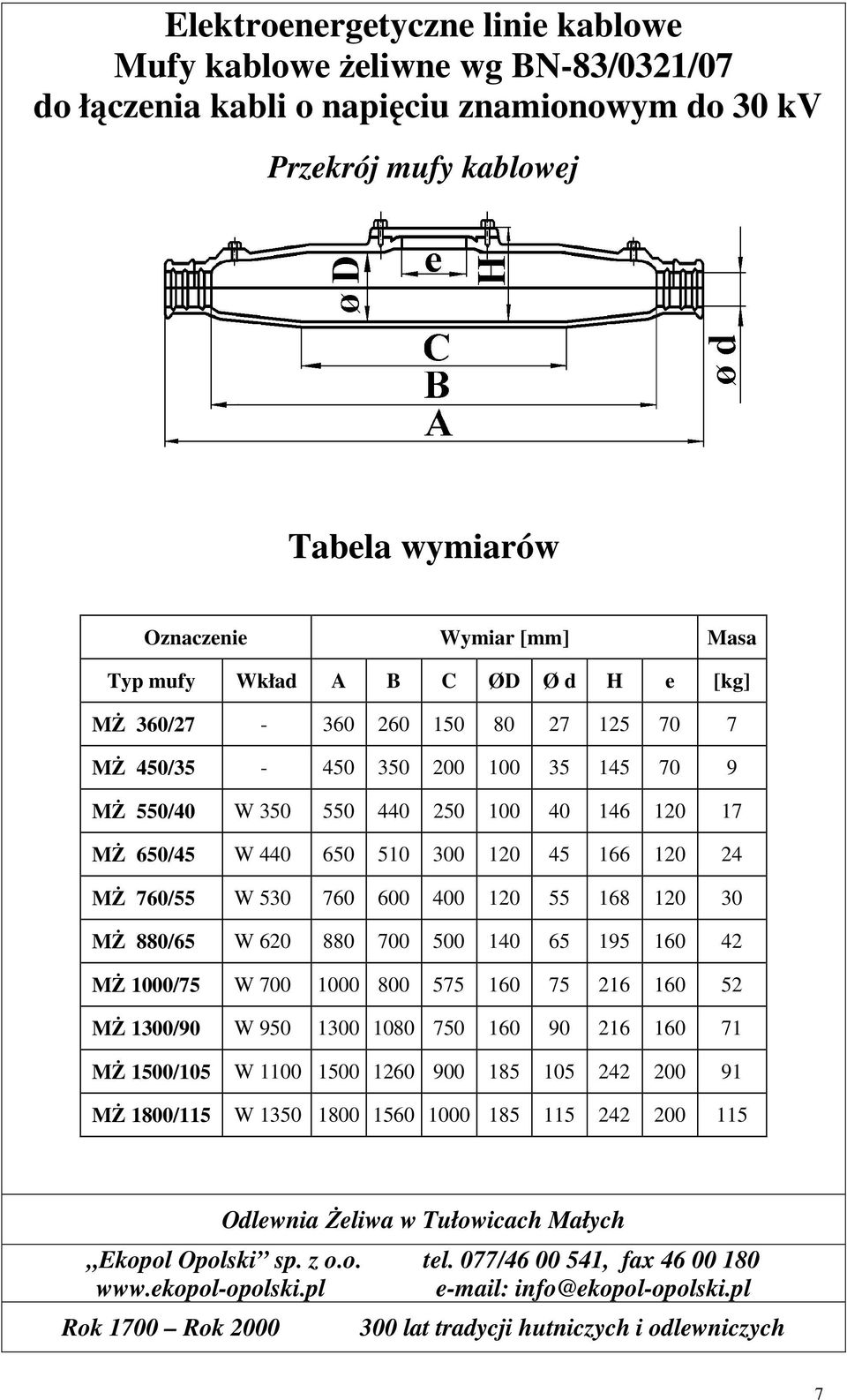

7 Elektroenergetyczne linie kablowe Mufy kablowe Ŝeliwne wg BN-83/0321/07 do łączenia kabli o napięciu znamionowym do 30 kv Przekrój mufy kablowej Tabela wymiarów Wymiar [mm] Masa Typ mufy Wkład A B C ØD Ø d H e [kg] Mś 360/ Mś 450/ Mś 550/40 W Mś 650/45 W Mś 760/55 W Mś 880/65 W Mś 1000/75 W Mś 1300/90 W Mś 1500/105 W Mś 1800/115 W

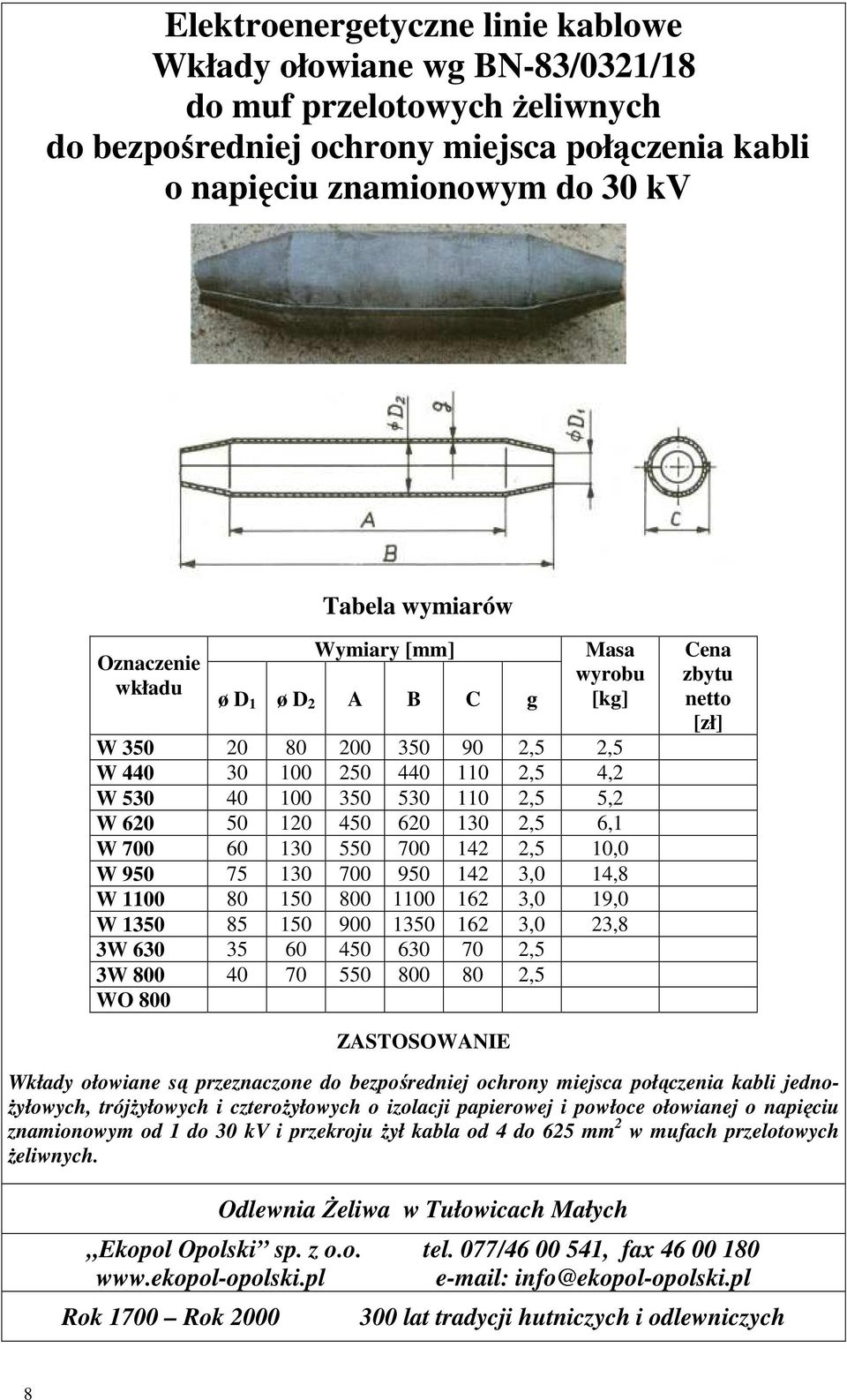

8 Elektroenergetyczne linie kablowe Wkłady ołowiane wg BN-83/0321/18 do muf przelotowych Ŝeliwnych do bezpośredniej ochrony miejsca połączenia kabli o napięciu znamionowym do 30 kv Tabela wymiarów wkładu Wymiary [mm] ø D 1 ø D 2 A B C g Masa wyrobu [kg] W ,5 2,5 W ,5 4,2 W ,5 5,2 W ,5 6,1 W ,5 10,0 W ,0 14,8 W ,0 19,0 W ,0 23,8 3W ,5 3W ,5 WO 800 Cena zbytu netto [zł] ZASTOSOWANIE Wkłady ołowiane są przeznaczone do bezpośredniej ochrony miejsca połączenia kabli jedno- Ŝyłowych, trójŝyłowych i czteroŝyłowych o izolacji papierowej i powłoce ołowianej o napięciu znamionowym od 1 do 30 kv i przekroju Ŝył kabla od 4 do 625 mm 2 w mufach przelotowych Ŝeliwnych. 8

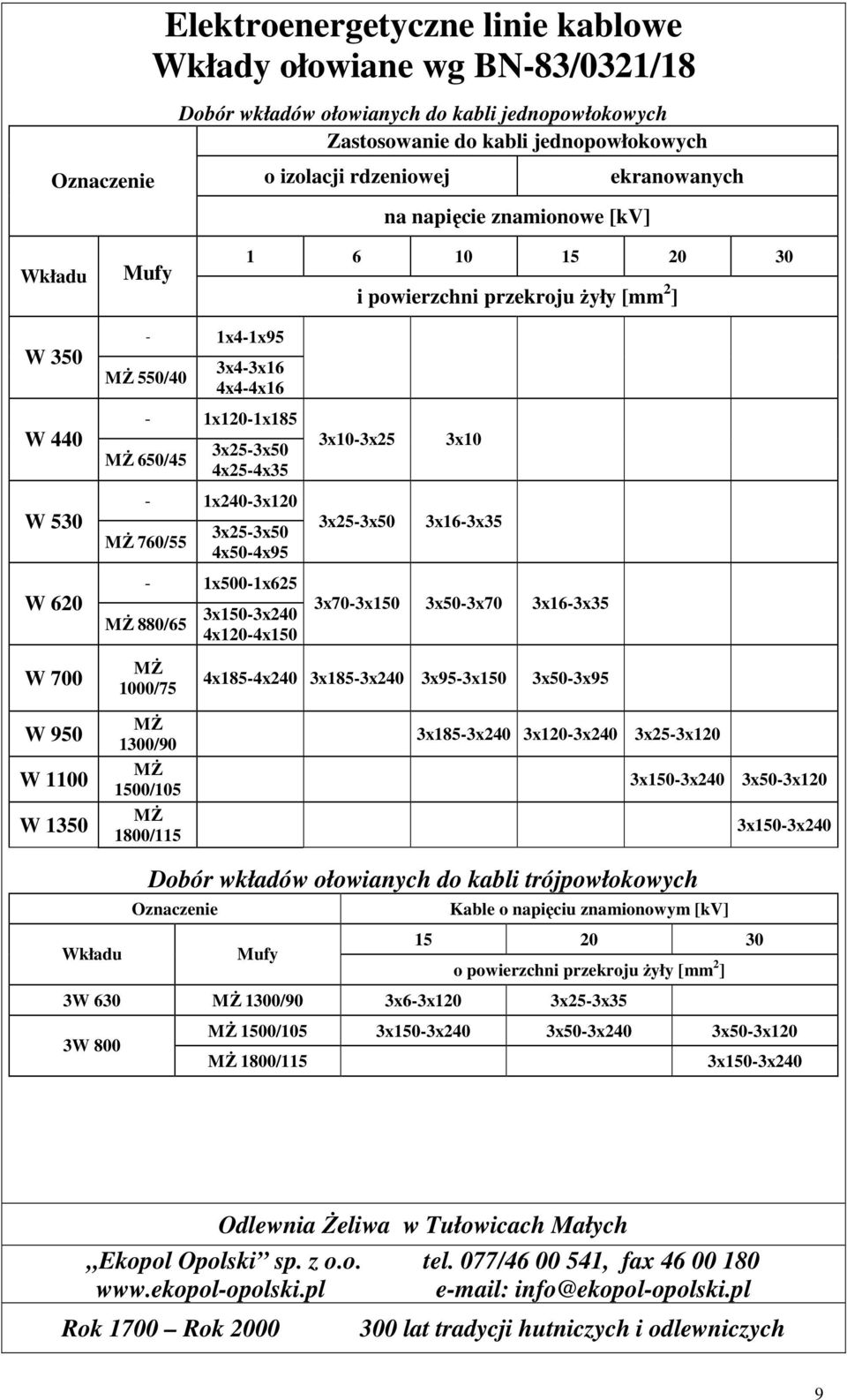

9 Elektroenergetyczne linie kablowe Wkłady ołowiane wg BN-83/0321/18 Dobór wkładów ołowianych do kabli jednopowłokowych Zastosowanie do kabli jednopowłokowych o izolacji rdzeniowej ekranowanych Wkładu Mufy na napięcie znamionowe [kv] i powierzchni przekroju Ŝyły [mm 2 ] W 350-1x4-1x95 Mś 550/40 3x4-3x16 4x4-4x16 W 440-1x120-1x185 Mś 650/45 3x25-3x50 4x25-4x35 3x10-3x25 3x10 W 530-1x240-3x120 Mś 760/55 3x25-3x50 4x50-4x95 3x25-3x50 3x16-3x35 W 620-1x500-1x625 Mś 880/65 3x150-3x240 4x120-4x150 3x70-3x150 3x50-3x70 3x16-3x35 W 700 Mś 1000/75 4x185-4x240 3x185-3x240 3x95-3x150 3x50-3x95 W 950 W 1100 W 1350 Mś 1300/90 Mś 1500/105 Mś 1800/115 3x185-3x240 3x120-3x240 3x25-3x120 3x150-3x240 3x50-3x120 3x150-3x240 Dobór wkładów ołowianych do kabli trójpowłokowych Kable o napięciu znamionowym [kv] Wkładu Mufy o powierzchni przekroju Ŝyły [mm 2 ] 3W 630 Mś 1300/90 3x6-3x120 3x25-3x35 3W 800 Mś 1500/105 3x150-3x240 3x50-3x240 3x50-3x120 Mś 1800/115 3x150-3x240 9

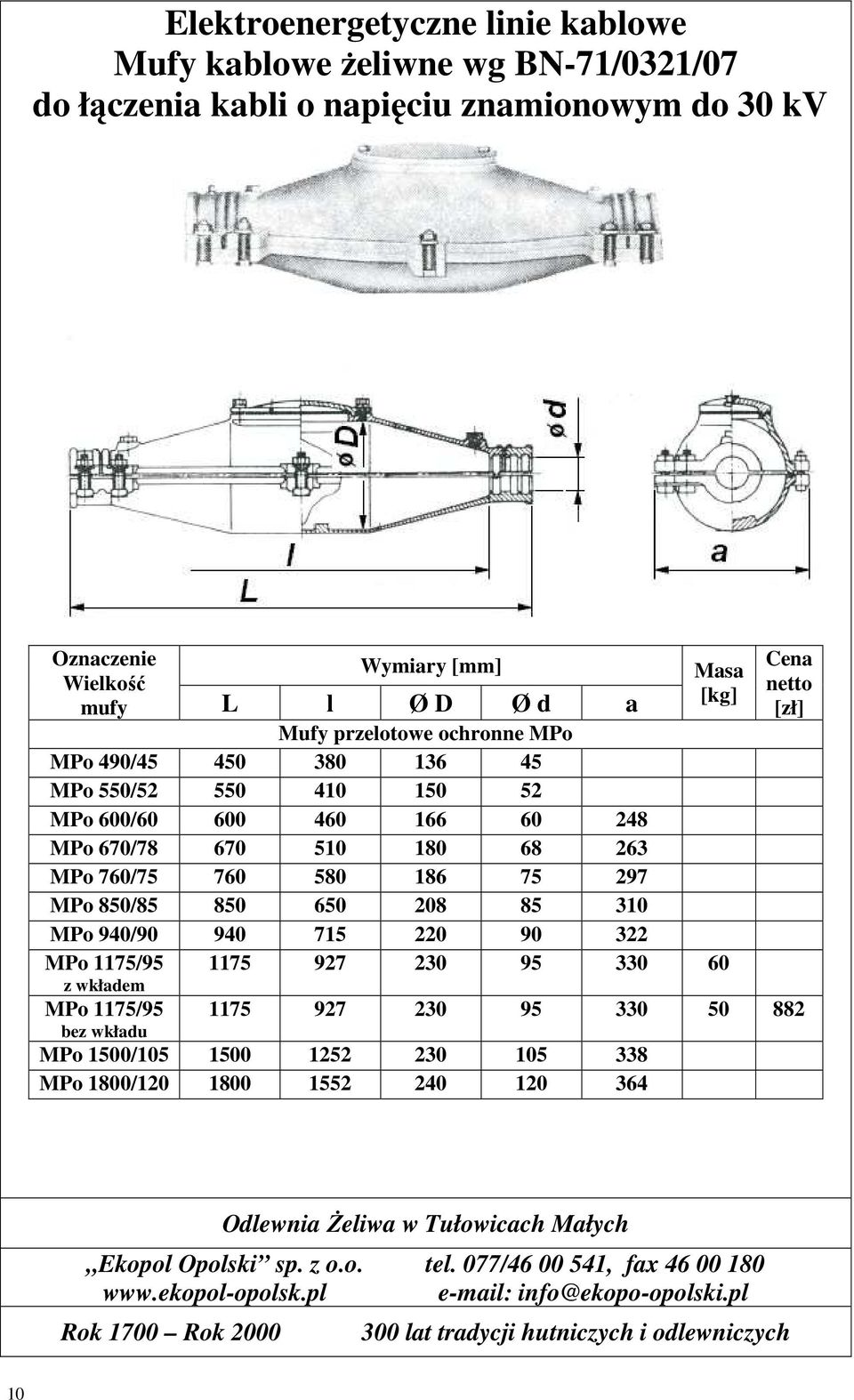

10 Elektroenergetyczne linie kablowe Mufy kablowe Ŝeliwne wg BN-71/0321/07 do łączenia kabli o napięciu znamionowym do 30 kv Wielkość Wymiary [mm] mufy L l Ø D Ø d a Mufy przelotowe ochronne MPo MPo 490/ MPo 550/ MPo 600/ MPo 670/ MPo 760/ MPo 850/ MPo 940/ MPo 1175/95 z wkładem MPo 1175/95 bez wkładu Masa [kg] Cena netto [zł] MPo 1500/ MPo 1800/ info@ekopo-opolski.pl 10

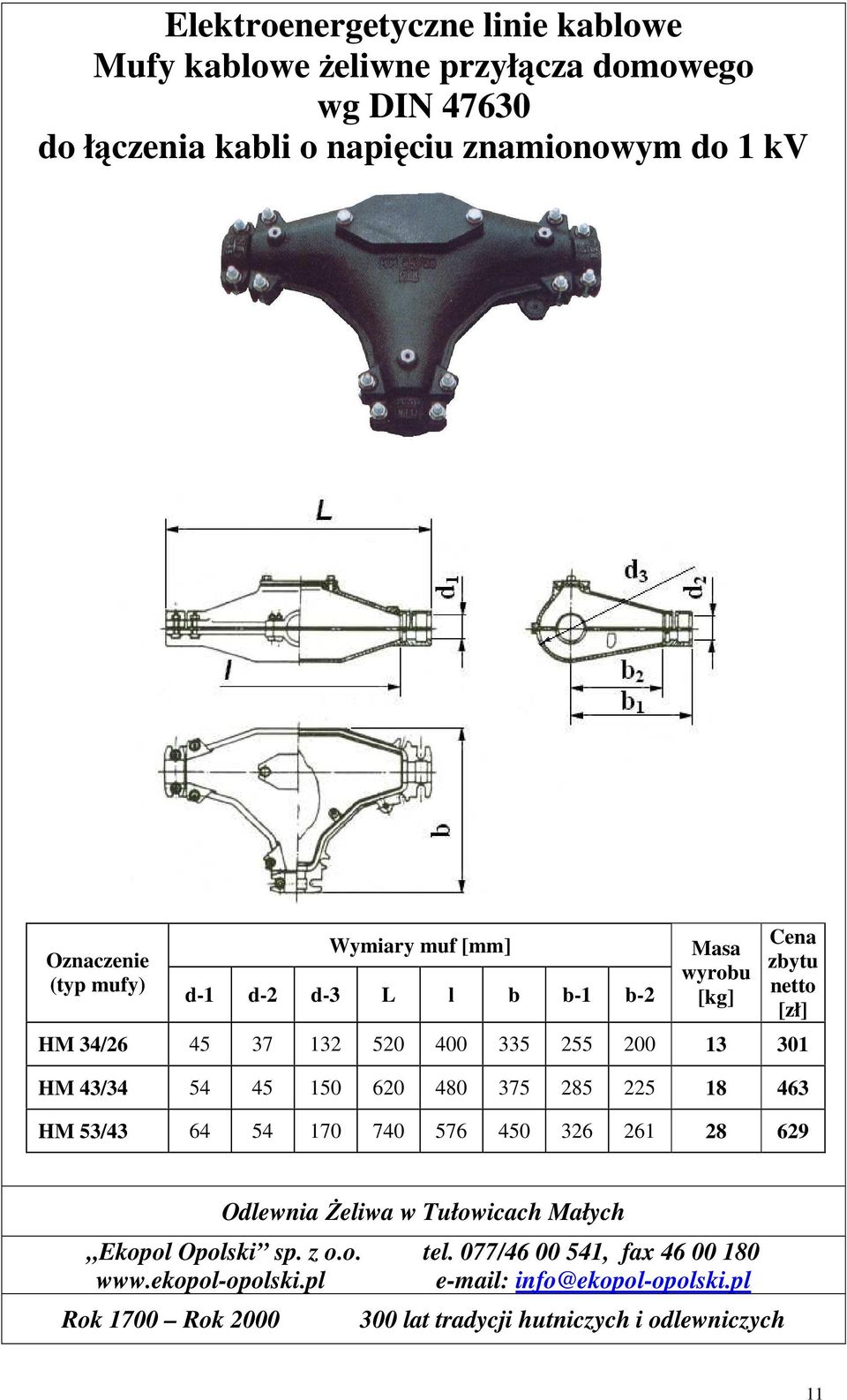

11 Elektroenergetyczne linie kablowe Mufy kablowe Ŝeliwne przyłącza domowego wg DIN do łączenia kabli o napięciu znamionowym do 1 kv (typ mufy) Wymiary muf [mm] d-1 d-2 d-3 L l b b-1 b-2 Masa wyrobu [kg] Cena zbytu netto [zł] HM 34/ HM 43/ HM 53/

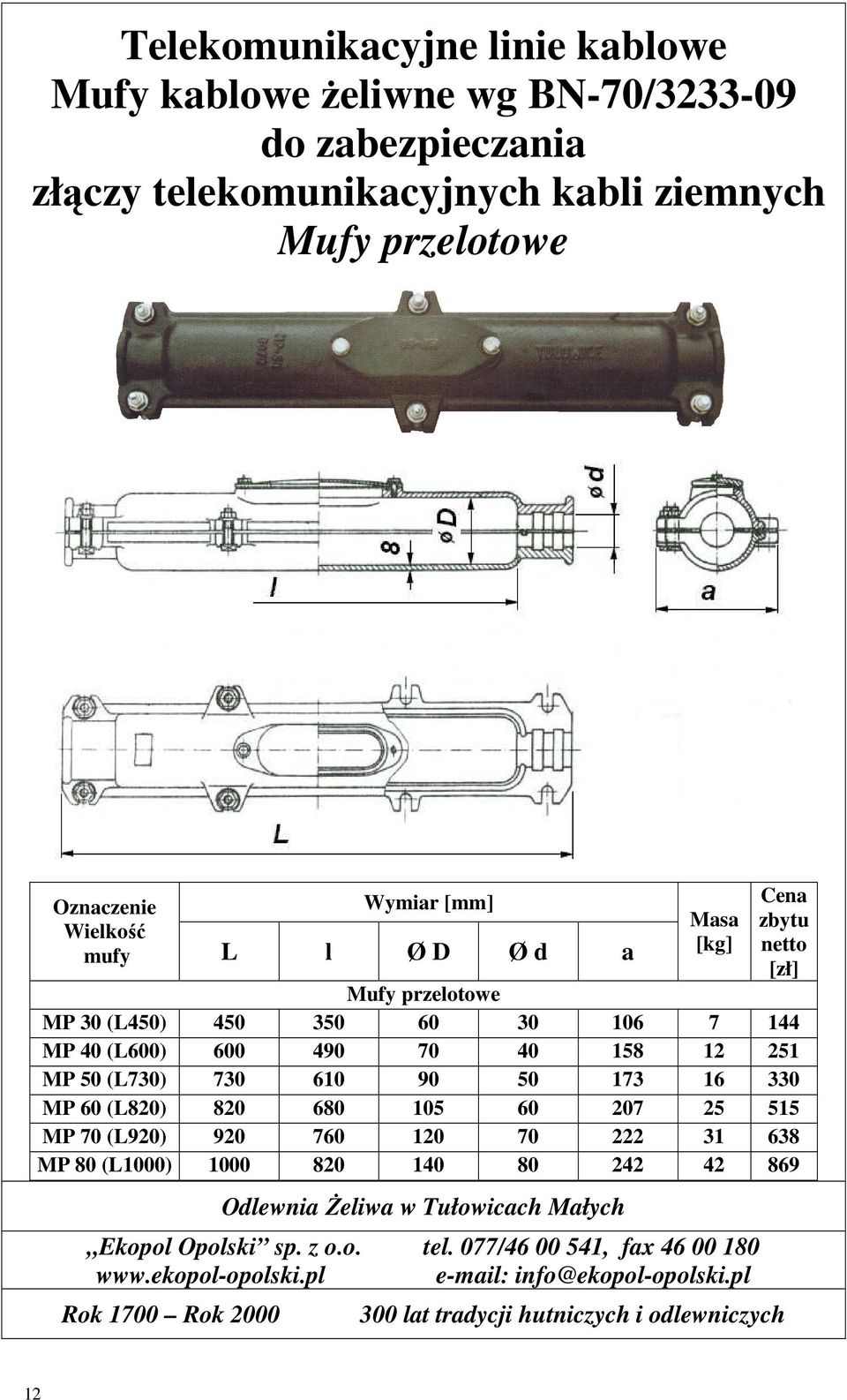

12 Telekomunikacyjne linie kablowe Mufy kablowe Ŝeliwne wg BN-70/ do zabezpieczania złączy telekomunikacyjnych kabli ziemnych Mufy przelotowe Wymiar [mm] Wielkość mufy L l Ø D Ø d a Masa [kg] Cena zbytu netto [zł] Mufy przelotowe MP 30 (L450) MP 40 (L600) MP 50 (L730) MP 60 (L820) MP 70 (L920) MP 80 (L1000)

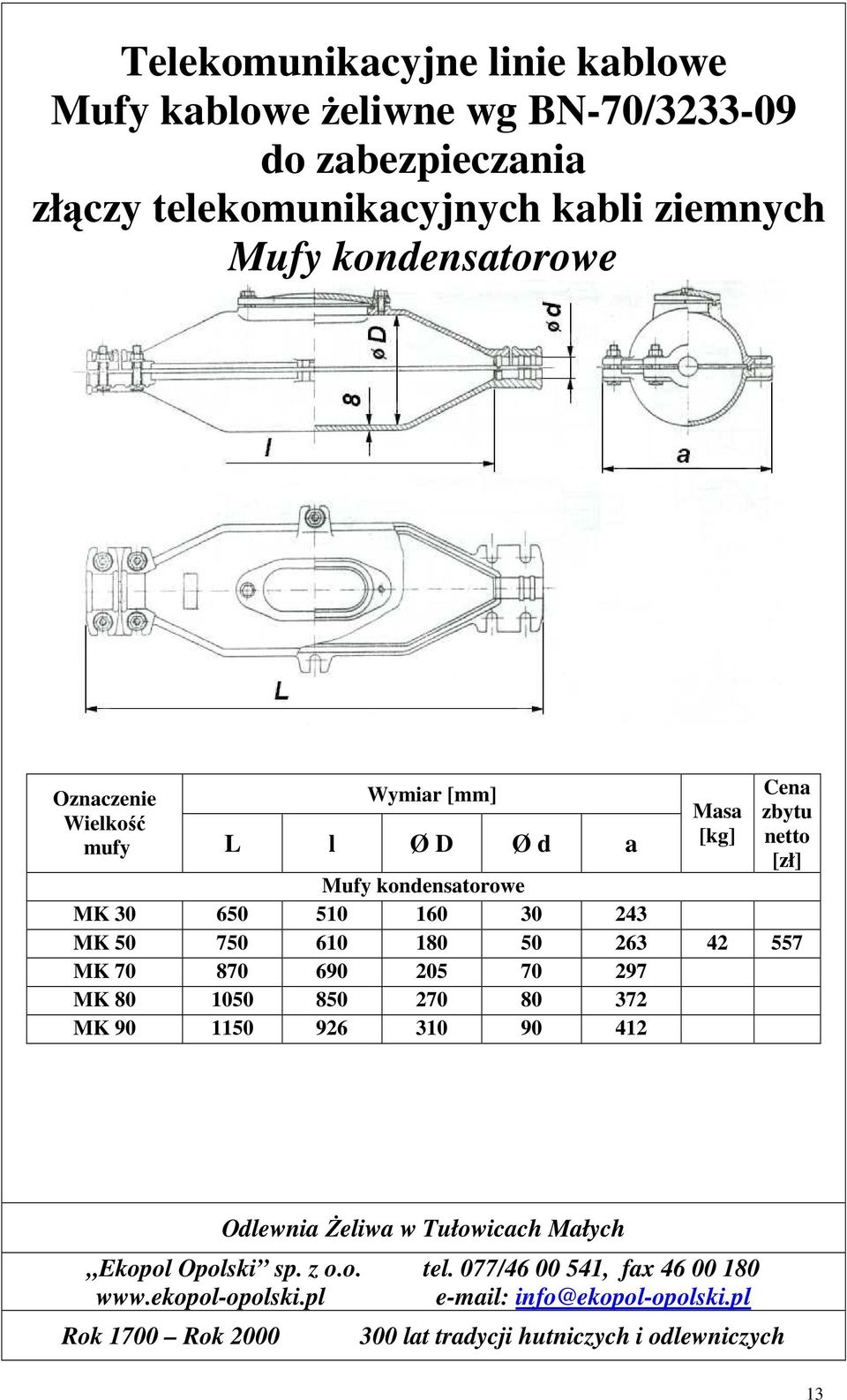

13 Telekomunikacyjne linie kablowe Mufy kablowe Ŝeliwne wg BN-70/ do zabezpieczania złączy telekomunikacyjnych kabli ziemnych Mufy kondensatorowe Wymiar [mm] Wielkość mufy L l Ø D Ø d a Masa [kg] Cena zbytu netto [zł] Mufy kondensatorowe MK MK MK MK MK
