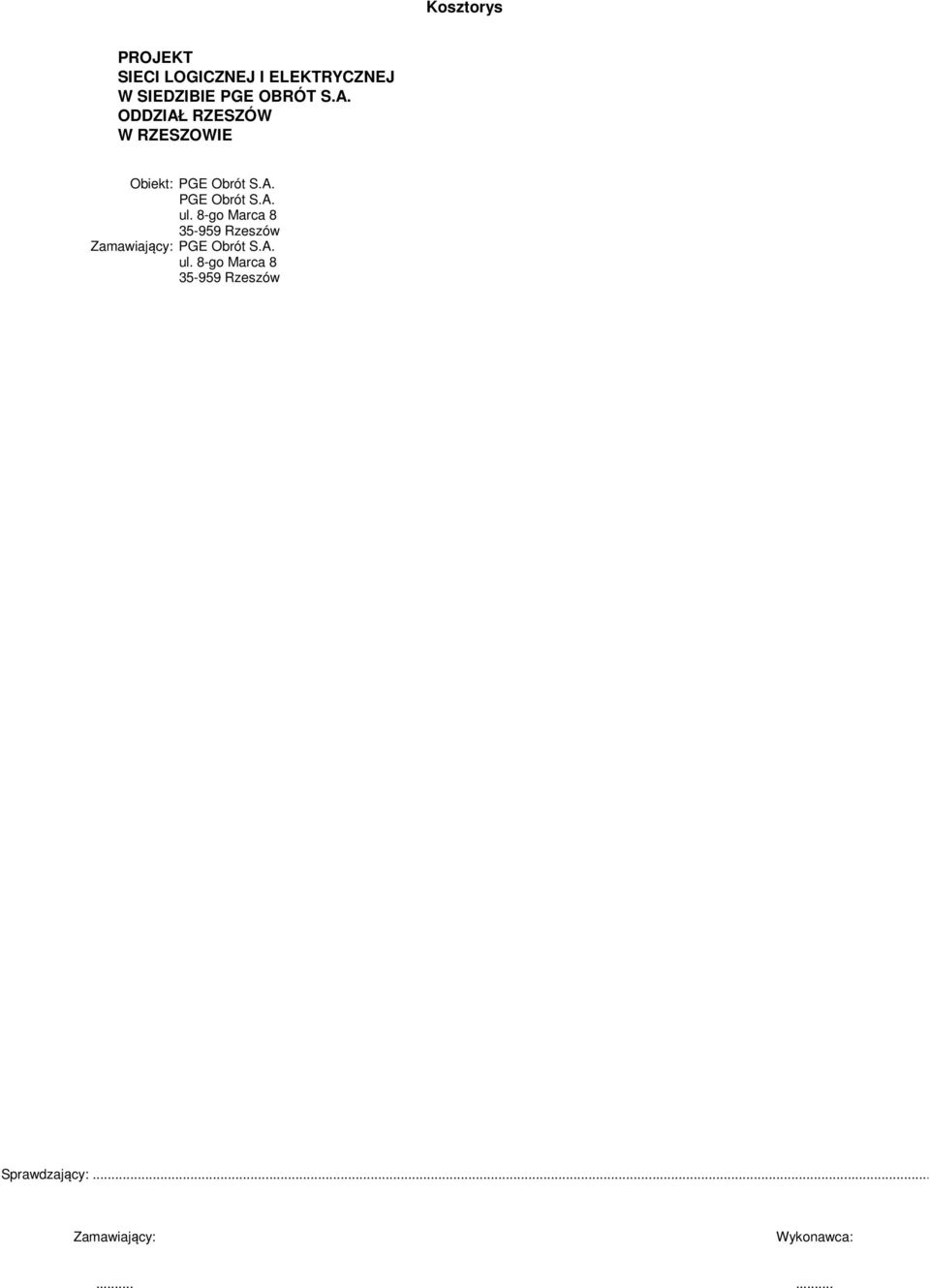

1 Kosztorys PROJEKT SIECI LOGICZNEJ I ELEKTRYCZNEJ W SIEDZIBIE PGE OBRÓT S.A. ODDZIAŁ RZESZÓW W RZESZOWIE Obiekt: PGE Obrót S.A. PGE Obrót S.A. ul. 8-go Marca Rzeszów Zamawiający: PGE Obrót S.A. ul. 8-go Marca Rzeszów Sprawdzający:... Zamawiający: Wykonawca:......

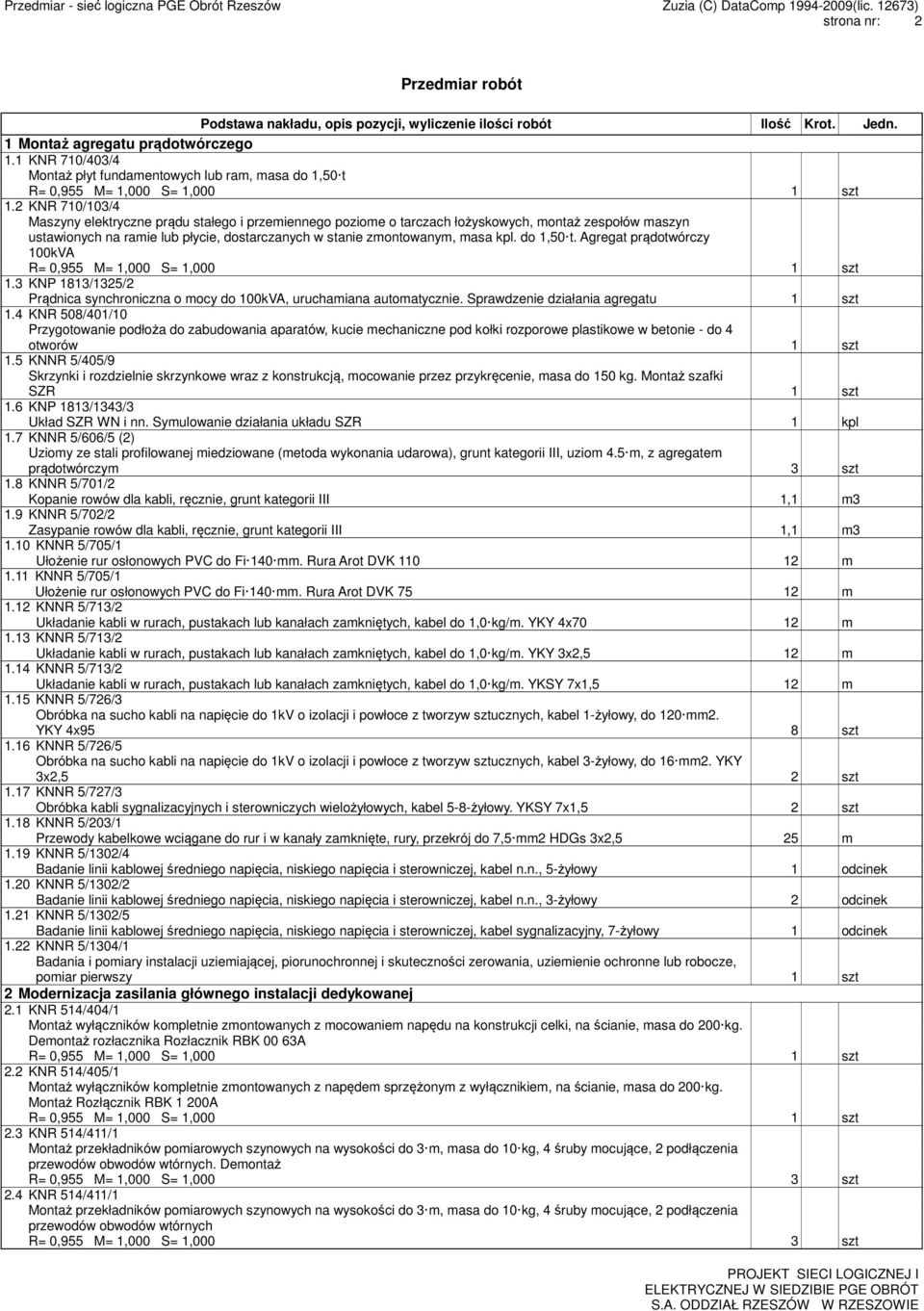

2 strona nr: 2 Przedmiar robót 1 Montaż agregatu prądotwórczego 1.1 KNR 710/403/4 Montaż płyt fundamentowych lub ram, masa do 1,50 t 1.2 KNR 710/103/4 Maszyny elektryczne prądu stałego i przemiennego poziome o tarczach łożyskowych, montaż zespołów maszyn ustawionych na ramie lub płycie, dostarczanych w stanie zmontowanym, masa kpl. do 1,50 t. Agregat prądotwórczy 100kVA 1.3 KNP 1813/1325/2 Prądnica synchroniczna o mocy do 100kVA, uruchamiana automatycznie. Sprawdzenie działania agregatu 1 szt 1.4 KNR 508/401/10 otworów 1 szt 1.5 KNNR 5/405/9 Skrzynki i rozdzielnie skrzynkowe wraz z konstrukcją, mocowanie przez przykręcenie, masa do 150 kg. Montaż szafki SZR 1 szt 1.6 KNP 1813/1343/3 Układ SZR WN i nn. Symulowanie działania układu SZR 1 kpl 1.7 KNNR 5/606/5 (2) Uziomy ze stali profilowanej miedziowane (metoda wykonania udarowa), grunt kategorii III, uziom 4.5 m, z agregatem prądotwórczym 3 szt 1.8 KNNR 5/701/2 Kopanie rowów dla kabli, ręcznie, grunt kategorii III 1,1 m3 1.9 KNNR 5/702/2 Zasypanie rowów dla kabli, ręcznie, grunt kategorii III 1,1 m KNNR 5/705/1 Ułożenie rur osłonowych PVC do Fi 140 mm. Rura Arot DVK m 1.11 KNNR 5/705/1 Ułożenie rur osłonowych PVC do Fi 140 mm. Rura Arot DVK m 1.12 KNNR 5/713/2 Układanie kabli w rurach, pustakach lub kanałach zamkniętych, kabel do 1,0 kg/m. YKY 4x70 12 m 1.13 KNNR 5/713/2 Układanie kabli w rurach, pustakach lub kanałach zamkniętych, kabel do 1,0 kg/m. YKY 3x2,5 12 m 1.14 KNNR 5/713/2 Układanie kabli w rurach, pustakach lub kanałach zamkniętych, kabel do 1,0 kg/m. YKSY 7x1,5 12 m 1.15 KNNR 5/726/3 Obróbka na sucho kabli na napięcie do 1kV o izolacji i powłoce z tworzyw sztucznych, kabel 1-żyłowy, do 120 mm2. YKY 4x95 8 szt 1.16 KNNR 5/726/5 Obróbka na sucho kabli na napięcie do 1kV o izolacji i powłoce z tworzyw sztucznych, kabel 3-żyłowy, do 16 mm2. YKY 3x2,5 2 szt 1.17 KNNR 5/727/3 Obróbka kabli sygnalizacyjnych i sterowniczych wielożyłowych, kabel 5-8-żyłowy. YKSY 7x1,5 2 szt 1.18 KNNR 5/203/1 Przewody kabelkowe wciągane do rur i w kanały zamknięte, rury, przekrój do 7,5 mm2 HDGs 3x2,5 25 m 1.19 KNNR 5/1302/4 Badanie linii kablowej średniego napięcia, niskiego napięcia i sterowniczej, kabel n.n., 5-żyłowy 1 odcinek 1.20 KNNR 5/1302/2 Badanie linii kablowej średniego napięcia, niskiego napięcia i sterowniczej, kabel n.n., 3-żyłowy 2 odcinek 1.21 KNNR 5/1302/5 Badanie linii kablowej średniego napięcia, niskiego napięcia i sterowniczej, kabel sygnalizacyjny, 7-żyłowy 1 odcinek 1.22 KNNR 5/1304/1 Badania i pomiary instalacji uziemiającej, piorunochronnej i skuteczności zerowania, uziemienie ochronne lub robocze, pomiar pierwszy 1 szt 2 Modernizacja zasilania głównego instalacji dedykowanej 2.1 KNR 514/404/1 Montaż wyłączników kompletnie zmontowanych z mocowaniem napędu na konstrukcji celki, na ścianie, masa do 200 kg. Demontaż rozłacznika Rozłacznik RBK 00 63A 2.2 KNR 514/405/1 Montaż wyłączników kompletnie zmontowanych z napędem sprzężonym z wyłącznikiem, na ścianie, masa do 200 kg. Montaż Rozłącznik RBK 1 200A 2.3 KNR 514/411/1 Montaż przekładników pomiarowych szynowych na wysokości do 3 m, masa do 10 kg, 4 śruby mocujące, 2 podłączenia przewodów obwodów wtórnych. Demontaż R= 0,955 M= 1,000 S= 1,000 3 szt 2.4 KNR 514/411/1 Montaż przekładników pomiarowych szynowych na wysokości do 3 m, masa do 10 kg, 4 śruby mocujące, 2 podłączenia przewodów obwodów wtórnych R= 0,955 M= 1,000 S= 1,000 3 szt

3 strona nr: KNR 510/118/5 Układanie kabli wielożyłowych z mocowaniem w budynkach, budowlach lub na estakadach, do 5,5 kg/m. YKY 5x95 mm2 R= 0,955 M= 1,000 S= 1, m 2.6 KNNR 5/726/3 Obróbka na sucho kabli na napięcie do 1kV o izolacji i powłoce z tworzyw sztucznych, kabel 1-żyłowy, do 120 mm2. YKY 5x szt 2.7 KNR 508/401/10 otworów 2 szt 2.8 KNR 508/404/9 Montaż rozdzielni TGK 1 szt 2.9 KNR 508/404/9 Montaż rozdzielni T-UPS 1 szt 2.10 KNNR 5/726/3 Obróbka na sucho kabli na napięcie do 1kV o izolacji i powłoce z tworzyw sztucznych, kabel 1-żyłowy, do 120 mm2. LgY szt 2.11 KNNR 5/726/2 Obróbka na sucho kabli na napięcie do 1kV o izolacji i powłoce z tworzyw sztucznych, kabel 1-żyłowy, do 50 mm2. LgY 50 8 szt 2.12 KNR 508/813/4 Podłączenie przewodów kabelkowych pod zaciski lub bolce, powłoka polwinitowa, przekrój żył do 16 mm2 20 szt 2.13 KNR 508/813/3 Podłączenie przewodów kabelkowych pod zaciski lub bolce, powłoka polwinitowa, przekrój żył do 6,0 mm2 15 szt 2.14 KNR 508/813/2 Podłączenie przewodów kabelkowych pod zaciski lub bolce, powłoka polwinitowa, przekrój żył do 4,0 mm2 4 szt 2.15 KNR 508/813/1 Podłączenie przewodów kabelkowych pod zaciski lub bolce, powłoka polwinitowa, przekrój żył do 2,5 mm2 6 szt 2.16 KNNR 5/1302/4 Badanie linii kablowej średniego napięcia, niskiego napięcia i sterowniczej, kabel n.n., 5-żyłowy 9 odcinek 2.17 KNNR 5/1302/2 Badanie linii kablowej średniego napięcia, niskiego napięcia i sterowniczej, kabel n.n., 3-żyłowy 4 odcinek 3 Montaż UPS-a centralnego 3.1 KNR 710/103/4 Maszyny elektryczne prądu stałego i przemiennego poziome o tarczach łożyskowych, montaż zespołów maszyn ustawionych na ramie lub płycie, dostarczanych w stanie zmontowanym, masa kpl. do 1,50 t. UPS 100kVA 3.2 KNP 1813/1358/31 Próba pracy z obciążeniem zastępczym. Uruchomienie i próby UPS-a 1 szt 4 Trasy kablowe 4.1 KNR 508/301/3 Przygotowanie podłoża pod osprzęt instalacyjny, osprzęt przykręcany do kołków plastikowych rodzaj podłoża betonowy szt 4.2 KNNR 5/1101/2 Konstrukcje wsporcze przykręcane, masa do 1 kg, 2 mocowania szt 4.3 KNNR 5/1105/8 Montaż korytek, przykręcenie do gotowych otworów, szerokość 200 mm. Korytko siatkowe 300H54 15 m 4.4 KNNR 5/1105/8 Montaż korytek, przykręcenie do gotowych otworów, szerokość 200 mm. Korytko siatkowe 200H54 25 m 4.5 KNNR 5/1105/7 Montaż korytek typu, przykręcenie do gotowych otworów, szerokość 100 mm. Korytko siatkowe 100H m 4.6 KNRW 508/115/3 Montaż kanałów instalacyjnych z PCW, podstawa szerokości do 130 mm, podłoże betonowe 20 m 4.7 KNR 403/1007/20 Ręczne przebijanie otworów w ścianach lub stropach z betonu, długość przebicia do 40 cm, rura Fi do 100 mm 120 otwór 4.8 KNR 403/1008/5 Montaż przepustów rurowych o długość przepustu do 1 m, na ścianie, rura Fi do 100 mm 120 szt 5 Wlz-y 5.1 KNR 508/111/4 Rury winidurowe układane n/t w ciągach wielokrotnych na gotowym podłożu, Rura Arot DVK m 5.2 KNR 508/204/8 Przewody izolowane jednożyłowe wciągane do rur, przekrój żyły do 70 mm2. LgY m 5.3 KNR 508/204/8 Przewody izolowane jednożyłowe wciągane do rur, przekrój żyły do 70 mm2. LgY m 5.4 KNR 510/108/2 Układanie ręczne kabli wielożyłowych z mocowaniem w kanałach odkrywanych, kabel do 1,0 kg/m. YDY 5x4 R= 0,955 M= 1,000 S= 1,000 6 m 5.5 KNR 510/108/2 Układanie ręczne kabli wielożyłowych z mocowaniem w kanałach odkrywanych, kabel do 1,0 kg/m. YDY 5x6 R= 0,955 M= 1,000 S= 1, m 5.6 KNR 510/108/2 Układanie ręczne kabli wielożyłowych z mocowaniem w kanałach odkrywanych, kabel do 1,0 kg/m. YDY 5x10 R= 0,955 M= 1,000 S= 1, m 5.7 KNR 510/108/2 Układanie ręczne kabli wielożyłowych z mocowaniem w kanałach odkrywanych, kabel do 1,0 kg/m. YDY 5x16 R= 0,955 M= 1,000 S= 1, m

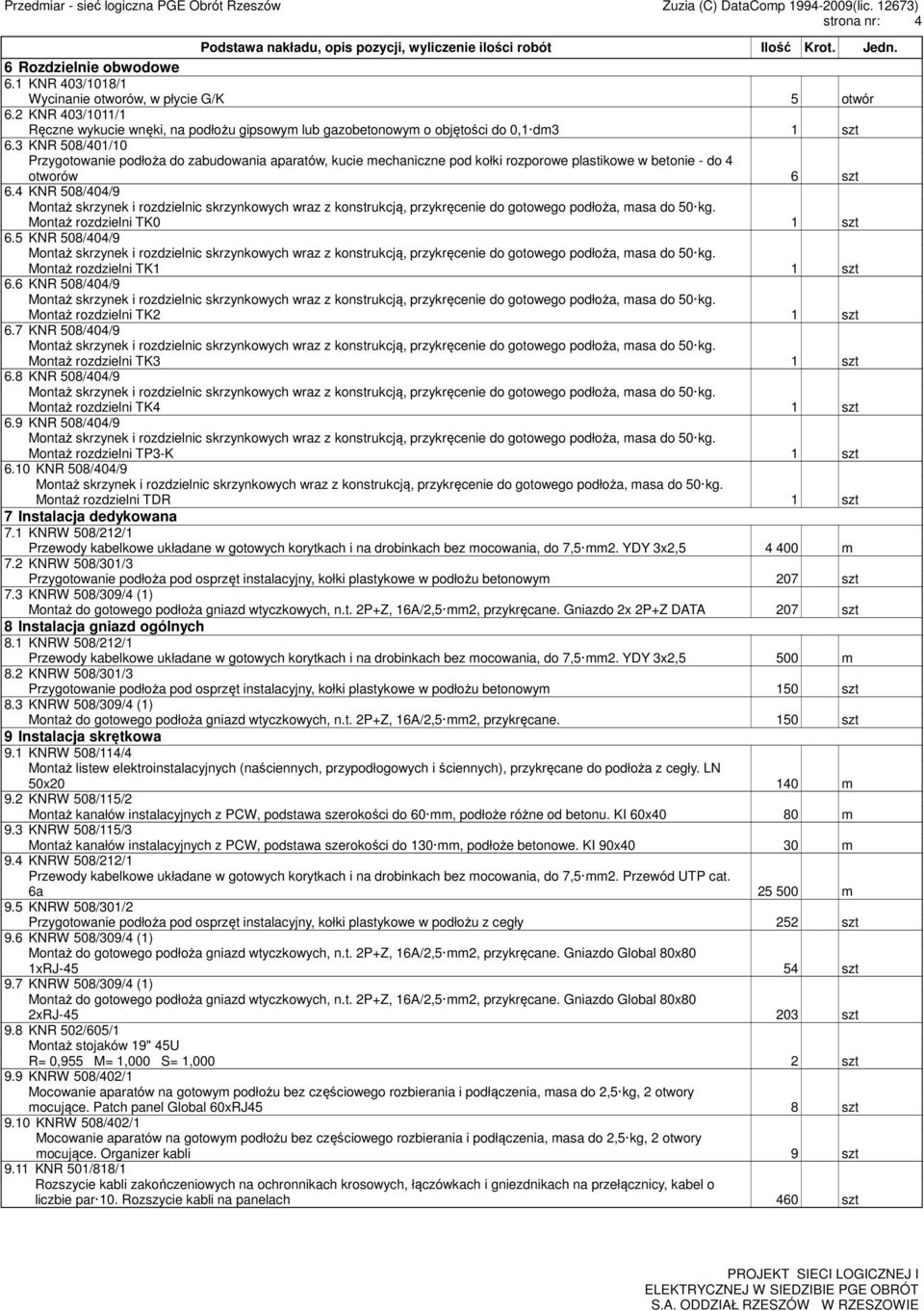

4 strona nr: 4 6 Rozdzielnie obwodowe 6.1 KNR 403/1018/1 Wycinanie otworów, w płycie G/K 5 otwór 6.2 KNR 403/1011/1 Ręczne wykucie wnęki, na podłożu gipsowym lub gazobetonowym o objętości do 0,1 dm3 1 szt 6.3 KNR 508/401/10 otworów 6 szt 6.4 KNR 508/404/9 Montaż rozdzielni TK0 1 szt 6.5 KNR 508/404/9 Montaż rozdzielni TK1 1 szt 6.6 KNR 508/404/9 Montaż rozdzielni TK2 1 szt 6.7 KNR 508/404/9 Montaż rozdzielni TK3 1 szt 6.8 KNR 508/404/9 Montaż rozdzielni TK4 1 szt 6.9 KNR 508/404/9 Montaż rozdzielni TP3-K 1 szt 6.10 KNR 508/404/9 Montaż rozdzielni TDR 1 szt 7 Instalacja dedykowana 7.1 KNRW 508/212/1 Przewody kabelkowe układane w gotowych korytkach i na drobinkach bez mocowania, do 7,5 mm2. YDY 3x2, m 7.2 KNRW 508/301/3 Przygotowanie podłoża pod osprzęt instalacyjny, kołki plastykowe w podłożu betonowym 207 szt 7.3 KNRW 508/309/4 (1) Montaż do gotowego podłoża gniazd wtyczkowych, n.t. 2P+Z, 16A/2,5 mm2, przykręcane. Gniazdo 2x 2P+Z DATA 207 szt 8 Instalacja gniazd ogólnych 8.1 KNRW 508/212/1 Przewody kabelkowe układane w gotowych korytkach i na drobinkach bez mocowania, do 7,5 mm2. YDY 3x2,5 500 m 8.2 KNRW 508/301/3 Przygotowanie podłoża pod osprzęt instalacyjny, kołki plastykowe w podłożu betonowym 150 szt 8.3 KNRW 508/309/4 (1) Montaż do gotowego podłoża gniazd wtyczkowych, n.t. 2P+Z, 16A/2,5 mm2, przykręcane. 150 szt 9 Instalacja skrętkowa 9.1 KNRW 508/114/4 Montaż listew elektroinstalacyjnych (naściennych, przypodłogowych i ściennych), przykręcane do podłoża z cegły. LN 50x m 9.2 KNRW 508/115/2 Montaż kanałów instalacyjnych z PCW, podstawa szerokości do 60 mm, podłoże różne od betonu. KI 60x40 80 m 9.3 KNRW 508/115/3 Montaż kanałów instalacyjnych z PCW, podstawa szerokości do 130 mm, podłoże betonowe. KI 90x40 30 m 9.4 KNRW 508/212/1 Przewody kabelkowe układane w gotowych korytkach i na drobinkach bez mocowania, do 7,5 mm2. Przewód UTP cat. 6a m 9.5 KNRW 508/301/2 Przygotowanie podłoża pod osprzęt instalacyjny, kołki plastykowe w podłożu z cegły 252 szt 9.6 KNRW 508/309/4 (1) Montaż do gotowego podłoża gniazd wtyczkowych, n.t. 2P+Z, 16A/2,5 mm2, przykręcane. Gniazdo Global 80x80 1xRJ szt 9.7 KNRW 508/309/4 (1) Montaż do gotowego podłoża gniazd wtyczkowych, n.t. 2P+Z, 16A/2,5 mm2, przykręcane. Gniazdo Global 80x80 2xRJ szt 9.8 KNR 502/605/1 Montaż stojaków 19" 45U R= 0,955 M= 1,000 S= 1,000 2 szt 9.9 KNRW 508/402/1 Mocowanie aparatów na gotowym podłożu bez częściowego rozbierania i podłączenia, masa do 2,5 kg, 2 otwory mocujące. Patch panel Global 60xRJ45 8 szt 9.10 KNRW 508/402/1 Mocowanie aparatów na gotowym podłożu bez częściowego rozbierania i podłączenia, masa do 2,5 kg, 2 otwory mocujące. Organizer kabli 9 szt 9.11 KNR 501/818/1 Rozszycie kabli zakończeniowych na ochronnikach krosowych, łączówkach i gniezdnikach na przełącznicy, kabel o liczbie par 10. Rozszycie kabli na panelach 460 szt

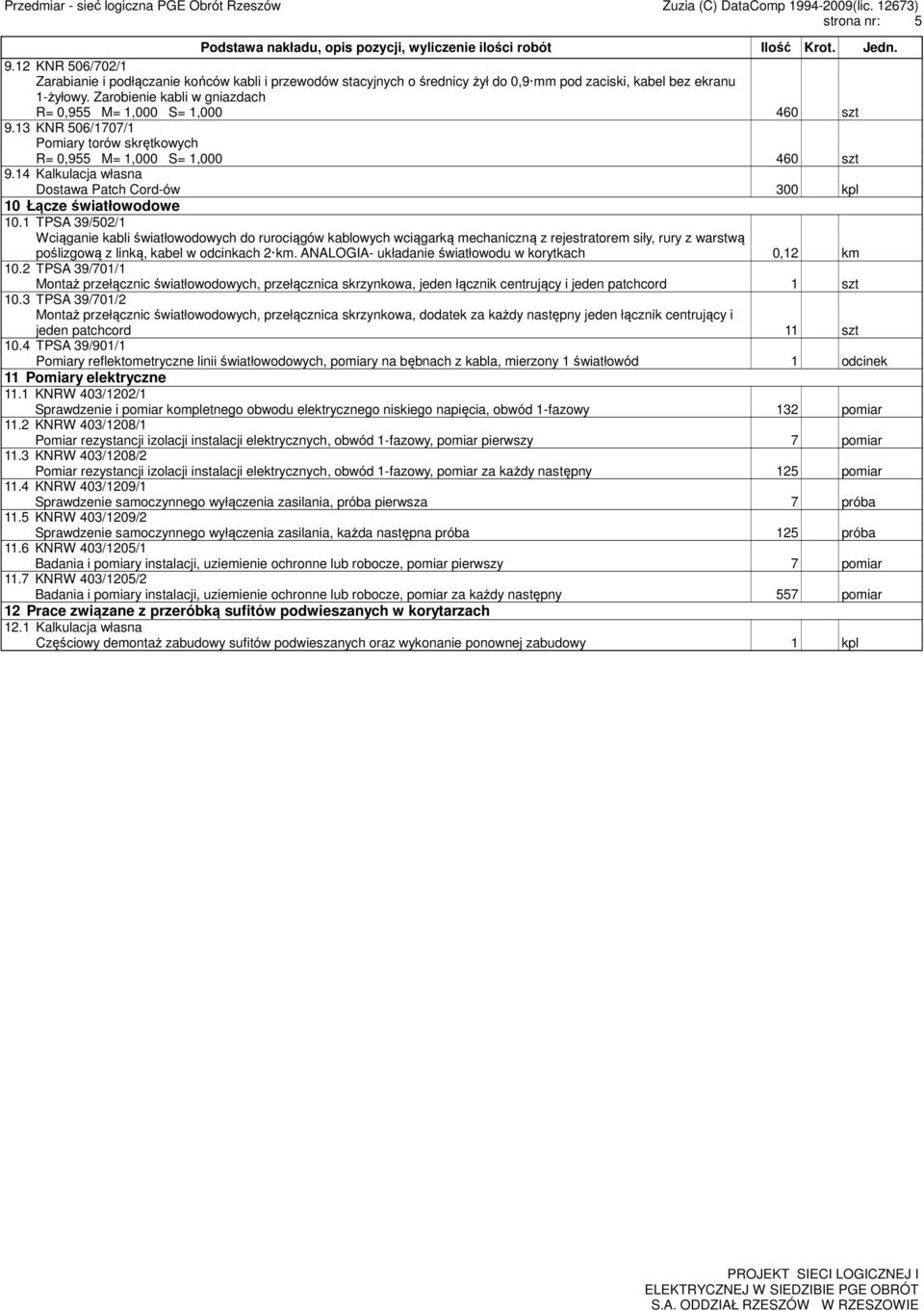

5 strona nr: KNR 506/702/1 Zarabianie i podłączanie końców kabli i przewodów stacyjnych o średnicy żył do 0,9 mm pod zaciski, kabel bez ekranu 1-żyłowy. Zarobienie kabli w gniazdach R= 0,955 M= 1,000 S= 1, szt 9.13 KNR 506/1707/1 Pomiary torów skrętkowych R= 0,955 M= 1,000 S= 1, szt 9.14 Kalkulacja własna Dostawa Patch Cord-ów 300 kpl 10 Łącze światłowodowe 10.1 TPSA 39/502/1 Wciąganie kabli światłowodowych do rurociągów kablowych wciągarką mechaniczną z rejestratorem siły, rury z warstwą poślizgową z linką, kabel w odcinkach 2 km. ANALOGIA- układanie światłowodu w korytkach 0,12 km 10.2 TPSA 39/701/1 Montaż przełącznic światłowodowych, przełącznica skrzynkowa, jeden łącznik centrujący i jeden patchcord 1 szt 10.3 TPSA 39/701/2 Montaż przełącznic światłowodowych, przełącznica skrzynkowa, dodatek za każdy następny jeden łącznik centrujący i jeden patchcord 11 szt 10.4 TPSA 39/901/1 Pomiary reflektometryczne linii światłowodowych, pomiary na bębnach z kabla, mierzony 1 światłowód 1 odcinek 11 Pomiary elektryczne 11.1 KNRW 403/1202/1 Sprawdzenie i pomiar kompletnego obwodu elektrycznego niskiego napięcia, obwód 1-fazowy 132 pomiar 11.2 KNRW 403/1208/1 Pomiar rezystancji izolacji instalacji elektrycznych, obwód 1-fazowy, pomiar pierwszy 7 pomiar 11.3 KNRW 403/1208/2 Pomiar rezystancji izolacji instalacji elektrycznych, obwód 1-fazowy, pomiar za każdy następny 125 pomiar 11.4 KNRW 403/1209/1 Sprawdzenie samoczynnego wyłączenia zasilania, próba pierwsza 7 próba 11.5 KNRW 403/1209/2 Sprawdzenie samoczynnego wyłączenia zasilania, każda następna próba 125 próba 11.6 KNRW 403/1205/1 Badania i pomiary instalacji, uziemienie ochronne lub robocze, pomiar pierwszy 7 pomiar 11.7 KNRW 403/1205/2 Badania i pomiary instalacji, uziemienie ochronne lub robocze, pomiar za każdy następny 557 pomiar 12 Prace związane z przeróbką sufitów podwieszanych w korytarzach 12.1 Kalkulacja własna Częściowy demontaż zabudowy sufitów podwieszanych oraz wykonanie ponownej zabudowy 1 kpl
