3 Bedienungsanleitung SICHERHEITSHINWEISE Lesen Sie die Bedienungsanleitung vor der Inbetriebnahme. Bewahren Sie die Anleitung auf zum späteren Nachschlagen. Um Feuer und Stromschläge zu vermeiden, darf das Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. Abdeckung oder Rückwand nicht entfernen, keine vom Anwender zu wartenden Teile im Inneren. Überlassen sich die Wartung qualifiziertem Fachpersonal. Wenn das Gerät für einen längeren Zeitraum nicht verwendet wird, ziehen Sie den Netzstecker und entnehmen Sie Batterien aus dem Gerät. Schalten Sie das Gerät vor der Reinigung aus. Zur Reinigung mit einem feuchten Tuch abwischen (Verwenden Sie keine chemischen Reinigungsmittel). EIGENSCHAFTEN UHF Band Einzelkanalsystem, drahtlos. Kompakt, leightes Gewicht, Einzelkanalempfänger. Mit LED Indikatoren (Spannung, R F Ein, Tonhohe) und Teleskopantenne. Steuerschaltung zur Erweiterung des dynamischen Bereichs Spezielles Schaltkreisdesign zur Aufhebung des Mikrophonschaltgerausches. Audioausgangsanschluß mit XLR ausgeglichenen und Mono- Anschlußbuchse unausgeglichenen. TECHNISCHE DATEN EMPFÄNGER Trägerfrequenzbereich UHF 780~960 MHz Oszillationsmodus Quarzgesteuerte Konstantfrequenz Stabilität 0.005% /25 0 C Max. Abweichung ± 40 / 50 KHz Dynamischer Bereich >100 dbm Rauschabstand >100dB bei 15KHz Abweichung T.H.D. <0.6% Rauschunterdrückung Tontaste (Tonfrequenz: MHz) Externe Regulierung Frequenzgang 50Hz-15KHz ±3dB Empfindlichkeit 3üv bei 20dB SINAD DE 3

4 Bedienungsanleitung Tonausgang Spannungsversorgung Dimensionen Gewicht MIKROPHONSENDER Trägerfrequenzbereich Mikrophonelement Oszillationsmodus Modulationsmodus Antenne RF-Trägerleistung Effektive Sendeleistung (unechte) Tonfrequenz Vorbetonung Stromverbrauch Batterieleben Dimensionen Gewicht 1. Unausgeglichene 6.3mm Kopfhörerbuches 750mV/5KΩ 2. XLR ausgeglichener Ausgang 60mV/600Ω DC 12V-15V 300mA miz AC/DC Adapter 295(W) x 114(D) x 40(H) mm 550g UHF Mhz Dynamisches Mikrophon Quarz-gesteuerte Festfrequenz FM (F3E) Eingebaut 10mW (regulierbar) Weniger als 2mW KHz 50uS 35mA typisch(9.0v) 6-8 Stunden (Alkalibatterie) 246mm/9.69(H) Approx. 0.21kg DE 4

5 Bedienungsanleitung DE 5

6 Bedienungsanleitung DE 6

7 Bedienungsanleitung DE 7

8 Bedienungsanleitung DE 8

9 Bedienungsanleitung DE 9

10 Bedienungsanleitung DE 10

11 Owner s manual SAFETY INSTRUCTIONS Read through the manual before operating. Keep the manual for future reference. To prevent fire or shock hazard, do not expose the unit to rain or moisture. Do not remove cover or back, no user serviceable parts inside. Refers servicing to qualified service personnel. If the device is not used for a period of time, unplug the power cord and take batteries away from the unit. Turn off the device before cleaning. For cleaning use a damp cloth (do not use chemical cleaners). FEATURES UHF band single-channel wireles systems. Compact, lightweight, single-channel receiver. Include LED indicator (Power, RF ON, AF Peak) and telescopic antenna. Compander circuit for expending dynamic range. Special circuit design to delete microphone switch ON/OFF noise. Audio output connect with XLR balanced and mono phone jack unbalanced. SPECIFICATION RECEIVER Carrier frequence range UHF 780~960 MHz Oscillation mode Quartz controlled fixed frequency Stability 0.005% /25 0 C Deviation maximum ± 40 / 50 KHz Dynamic range >100 dbm S/N proportion >100dB at 15KHz deviation T.H.D. <0.6% Squelch Tone Key (Tone frequency : KHz) external control Frequency response 50Hz-15KHz ±3dB Sensitivity 3uv pour 20dB SINAD EN 11

12 Owner s manual Audio output Power supply Dimensions Weight MICROPHONE Carrier frequency range Microphone type Oscillation mode Modulation mode Antenna RF carrier power Effective radiated power (spueious) Tone frequency Pre-Emphasis Current drain Battery Dimensions Weight 1. Unbalanced 6.3mm phone jack 750mV/5KΩ 2. XLR Balanced output 60mV/600Ω DC 12V-15V 300mA with AC/DC adaptor 295(W) x 114(D) x 40(H) mm 550g UHF Mhz Dynamic microphone Quartz controlled fixed frequency FM (F3E) Built-in 10mW (may be adjusted bassed on regulation) Less than 2mW KHz 50uS 35mA typical(9.0v) About 6-8 hours (Alkaline) 246mm/9.69(H) Approx. 0.21kg EN 12

13 Owner s manual EN 13

14 Owner s manual EN 14

15 Owner s manual EN 15

16 Owner s manual EN 16

17 Owner s manual EN 17

18 Owner s manual EN 18

19 Instrukcja obsługi INSTRUKCJE BEZPIECZEŃSTWA Należy zapoznać się z instrukcją obsługi przed uruchomieniem urządzenia. Instrukcję należy zachować, w celu późniejszego wykorzystania. Aby uniknąć ryzyka porażenia prądem, nie należy używać urządzenia w miejscach o dużej wilgotności powietrza oraz miejscach narażonych na zalanie lub zamoczenie. Nie należy samodzielnie zdejmować obudowy urządzenia (wewnątrz nie znajdują się żadne elementy, które mogą być regulowane przez użytkownika). Wszelkie prace serwisowe należy powierzyć wykwalifikowanemu serwisowi. Jeżeli urządzenie nie będzie używane przez dłuższy okres czasu, to należy odłączyć je od źródła zasilania / wyjąć baterie zasilające. Przez rozpoczęciem czyszczenia, należy odłączyć urządzenie od źródła zasilania. Do czyszczenia należy używać wilgotnej ściereczki (nie należy używać chemicznych środków czyszczących). CECHY Jednokanałowy system bezprzewodowy UHF. Kompaktowa budowa, niska waga. Odbiornik wyposażony jest we wskaźniki LED (Zasilanie, RF ON, AF Peak) oraz rozkładaną antenę. Rozszerzony zakres dynamiki. Specjalny obwód usuwający zakłócenia podczas wł./wył. mikrofonu. Wyjścia audio: XLR symetryczne (balanced) oraz mono jack niesymetryczne (unbalanced). SPECYFIKACJA ODBIORNIK Zakres częstotliwości nośnej UHF 780~960 MHz Oscylacja Stała częstotliwość - quartz controlled Stabilność 0.005% /25 0 C Maksymalne odchylenie ± 40 / 50 KHz Zakres dynamiczny >100 dbm S/N >100dB przy 15KHz odchylenia T.H.D. <0.6% Squelch Częstotliwość : KHz, sterowanie zewnętrzne Pasmo przenoszenia 50Hz-15KHz ±3dB Czułość 3uv pour 20dB SINAD PL 19

20 Instrukcja obsługi Wyjścia audio Zasilanie Wymiary Waga MIKROFON Zakres częstotliwości nośnej Mikrofon Oscylacja Modulacja Antena Moc nośnej RF Effective Radiated Power (Spueious) Tone frequency Pre-Emphasis Pobór prądu Czas pracy na baterii Wymiary Waga 1. Niesymetryczne (unbalanced) 6.3mm phone jack 750mV/5KΩ 2. Symetryczne (balanced) XLR 60mV/600Ω DC 12V-15V 300mA - zasilacz AC/ DC 295(D) x 114(S) x 40(W) mm 550g UHF Mhz Mikrofon dynamiczny Stała częstotliwość - quartz controlled FM (F3E) Wbudowana 10mW Poniżej 2mW KHz 50uS 35mA (9.0V) Około 6-8 godzin (baterie alkaliczne) 246mm/9.69(H) 210g PL 20

21 Instrukcja obsługi PL 21

22 Instrukcja obsługi PL 22

23 Instrukcja obsługi PL 23

24 Instrukcja obsługi PL 24

25 Instrukcja obsługi PL 25

26 Instrukcja obsługi PL 26

27 Manual de utilizare INSTRUCTIUNI PRIVIND SIGURANTA Cititi cu atentie manualul inainte de punerea in functiune a aparatului. Pastrati manualul pentru referinte ulterioare. Pentru a preveni pericolul aparitiei unui incendiu, nu expuneti aparatul la ploaie sau umezeala. Nu indepartati capacul sau partea din spate, nu veti gasi componente utile. Consultati personalul calificat in privinta intretinerii aparatului. Daca aparatul nu este folosit timp indelungat, deconectati cablul de alimentare si scoateti bateriile. Opriti aparatul inainte de curatare. Pentru curatare folositi un material umed (nu folositi solutii chimice de curatare). CARACTERISTICI Sistem wireless UHF pe un singur canal Receptor compact si usor Semnalizare cu LED-uri (alimentare, RF ON, varf RF) si antena telescopica Gama dinamica larga Circuit suprimare zgomot comutare pornit/oprit. Iesire audio XLR compensata si mufa jack mono necompensata SPECIFICATII RECEPTOR Domeniu frecventa UHF 780~960 MHz Oscilator Oscilator cu quartz Stabilitate frecventa 0.005% /25 0 C Deviatie maxima ± 40 / 50 KHz Gama dinamica >100 dbm S/N >100dB la 15KHz deviatie T.H.D. <0.6% Squelch frecventa ton Hz, control extern Raspuns in frecven 50Hz-15KHz ±3dB Sensibilitate 3uv pt 20dB SINAD RO 27

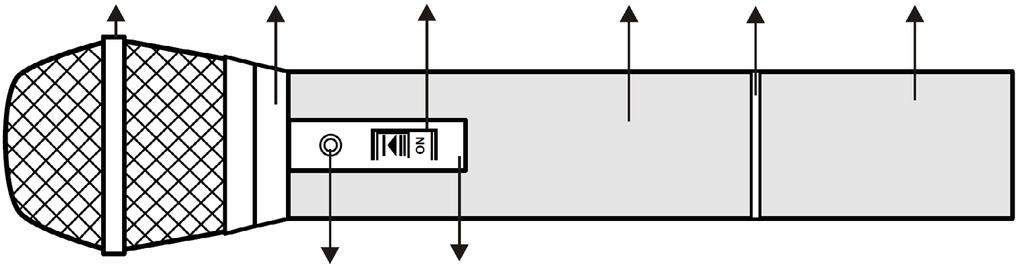

28 Manual de utilizare Iesire audio 1. Mufa kack mono 6.3 mm necompensata 750mV/5KΩ 2. Iesire XLR compensata 60mV/600Ω Alimentare: adaptor DC 12V-15V 300mA Dimensiuni (mm) 295(W) x 114(D) x 40(H) mm Greutate 550g MICROFON Domeniu frecventa UHF Mhz Microfon Microfon dinamic Oscilator Oscilator cu quartz Modulatie FM (F3E) Antena Antena incorporata Putere emisie RF 10mW Putere radiata efectiva < 2mW Frecventa ton KHz Pre-Emphasis 50uS Alimentare 35mA / 9.0V Durata utilizare baterie 6-8 ore (baterie alcalina) Dimensiuni 246mm/9.69(H) Greutate 210g RO 28

29 Manual de utilizare RO 29

30 Manual de utilizare RO 30

31 Manual de utilizare RO 31

32 Manual de utilizare RO 32

33 Manual de utilizare RO 33

34 Manual de utilizare RO 34
