1 Wskazania wykonawcze 1 Załącznik nr 6 do SIWZ i nr 2 do umowy I 1. Warunki i sposób konserwacji urządzeń w Lasach Miejskich - Warszawa: 1) w ramach konserwacji przewiduje się wykonywanie następujących prac: a) wymianę zniszczonych elementów urządzeń wchodzących w daną część zamówienia lub uzupełnienie brakujących elementów, materiały zapewnia Wykonawca. Koszt materiałów niezbędnych do wymiany zawarty jest w cenie czynności, b) czyszczenie urządzeń, plansz dydaktycznych, informacyjnych z wszelkiego rodzaju zanieczyszczeń, uniemożliwiających użytkowanie zgodnie z przeznaczeniem, c) malowanie i impregnowanie naprawionych lub wymienionych elementów urządzenia tak, aby kolor naprawianego lub wymienianego elementu nie odbiegał od konserwowanego urządzenia, zabezpieczenie elementów wkopywanych w grunt, d) demontaż elementów urządzeń zniszczonych, e) Wykonawca zobowiązuje się do odbioru i utylizacji odpadów elementów urządzeń zdemontowanych, f) oczyszczenie powierzchni przed malowaniem oraz malowanie impregnatem elementów drewnianych istniejących urządzeń; 2) zamienne elementy drewniane powinny być wykonane z gatunków drewna wskazanych w Wykazie czynności. W przypadku nie podania gatunku drewna - dopuszcza się wszystkie gatunki; 3) drewno musi być okorowane, bez wycieków żywicy bądź innych substancji towarzyszących odpowiedniemu gatunkowi drewna oraz oszlifowane w sposób zapewniający bezpieczeństwo osobom korzystającym z urządzeń; 4) wymieniane lub uzupełniane elementy urządzeń placów zabaw dla dzieci, należy impregnować preparatami na bazie rozpuszczalników naturalnych, dopuszczonymi do stosowania przy tego typu urządzeniach i o takim samym kolorze jakie posiada naprawiane urządzenie, 5) wszystkie wymienione elementy drewniane, które znajdują się w ziemi muszą być impregnowane preparatami pochodzenia organicznego na bazie smoły (typu lepik, smoła bitumiczna), izolacje należy wykonać do wysokości 5 cm nad poziom gruntu; przed przystąpieniem do zakopywania w gruncie elementów drewnianych należy powiadomić przedstawiciela Zamawiającego w celu wykonania oceny i odbioru wykonanych zabezpieczeń, 6) Zamawiający może zlecić wymianę elementów urządzenia bez konieczności ich impregnowania, 2. Za zabezpieczenie urządzenia podczas malowania odpowiada Wykonawca. 3. Wykonawca ponosi pełną odpowiedzialność za roszczenia osób trzecich wynikające ze złego zabezpieczenia impregnowanych urządzeń (elementów) przed kontaktem impregnatu z powierzchnią ubrań, ciała itp. II 1. Wymiana zniszczonych elementów urządzeń obejmuje: 1) demontaż zniszczonego elementu i montaż nowego, 2) w przypadku braku elementu - montaż nowego, 3) po naprawie elementu, należy sprawdzić stan urządzenia, a w szczególności łączeń elementów urządzenia, które mogły zostać uszkodzone lub rozregulowane podczas wymiany i dokonać niezbędnych prac naprawczych i regulacyjnych.

2 4) Wykonawca zobowiązuje się do odbioru i utylizacji odpadów elementów urządzeń zdemontowanych. 2. Jednokrotne malowanie impregnatem drewnianych urządzeń obejmuje: 1) oczyszczenie powierzchni przed malowaniem z wszelkiego rodzaju zanieczyszczeń, mchów, resztek kory itp. tak aby umożliwić właściwe działanie preparatu impregnującego oraz zapewnić pożądany efekt wizualny i estetyczny, a w przypadku powierzchni silnie zanieczyszczonych (np. pomalowane graffiti), taką powierzchnię należy oszlifować przed przystąpieniem do malowania, 2) malowanie preparatem impregnującym o takim samym kolorze jakie posiada konserwowane urządzenie. 3. Likwidacja urządzeń obejmuje: 1) demontaż urządzeń zniszczonych, 2) Wykonawca zobowiązuje się do odbioru i utylizacji odpadów elementów urządzeń zdemontowanych. 4. Drobne naprawy urządzeń obejmują prace związane z likwidacją uszkodzeń wynikających z bieżącej eksploatacji urządzeń: 1) prace wykonane bez użycia materiału drewnianego np. wyrównanie powierzchni urządzenia itp., 2) prace z użyciem metalowych elementów łączących takich jak gwoździe, śruby, w celu poprawy mocowania elementów urządzeń itp., 3) prace poprawiające stabilizację urządzeń w gruncie itp. 5. Demontaż miejsca ogniskowego obejmuje: 1) usunięcie betonowego obramowania paleniska, uzupełnienie, wyrównanie i zagęszczenie powierzchni powstałego zagłębienia a następnie utylizację powstałych odpadów. 6. Wymiana planszy informacyjno-edukacyjnej z materiałem wykonawcy obejmuje: 1) demontaż planszy ze stelaża i montaż nowej, 2) w przypadku braku planszy - montaż nowej, 3) materiał tj. planszę wykonaną na blasze ocynkowanej gr. 0,75 mm, zabezpieczonej folią UV antygrafitti dostarcza Wykonawca na swój koszt, 4) projekt graficzny planszy zapewnia Zamawiający, 7. Naprawa paśnika: 1) drobne naprawy typu wymiana deski w poszyciu dachowym, szczebli drabiny na siano, naprawa posadowienia, itp. Wszelkie materiały zapewnia Wykonawca. Koszt materiałów niezbędnych do wymiany, czyszczenia, impregnowania zawarty jest w cenie danej czynności. Wynagrodzenie oprócz czynności konserwacyjnej i materiałów zawiera także wszelkie koszty związane z: używaniem sprzętu wykorzystywanego do świadczenia przedmiotu umowy, jak i drobne materiały typu: gwoździe, podkładki, nakrętki, wkręty, śruby, paliwo do samochodu, paliwo do sprzętu wykorzystywanego przy świadczeniu przedmiotu umowy, smary, farba do metalu, impregnat do wymienianych bądź naprawianych elementów urządzeń zarówno do elementów zewnętrznych jak i wkopywanych w ziemię, dowóz materiałów na miejsce świadczenia usługi, również koszty związane z montażem w ziemi urządzeń. III 1. Wskazania dotyczące montażu odłowni stałych: - wymiary 1 panelu: 3,00m x 2,3m, - w skład odłowni wchodzą 4 panele pełne, 2 panele ażurowe oraz elementy rękawa i wejścia z klapa opadającą, 10 słupów. 2

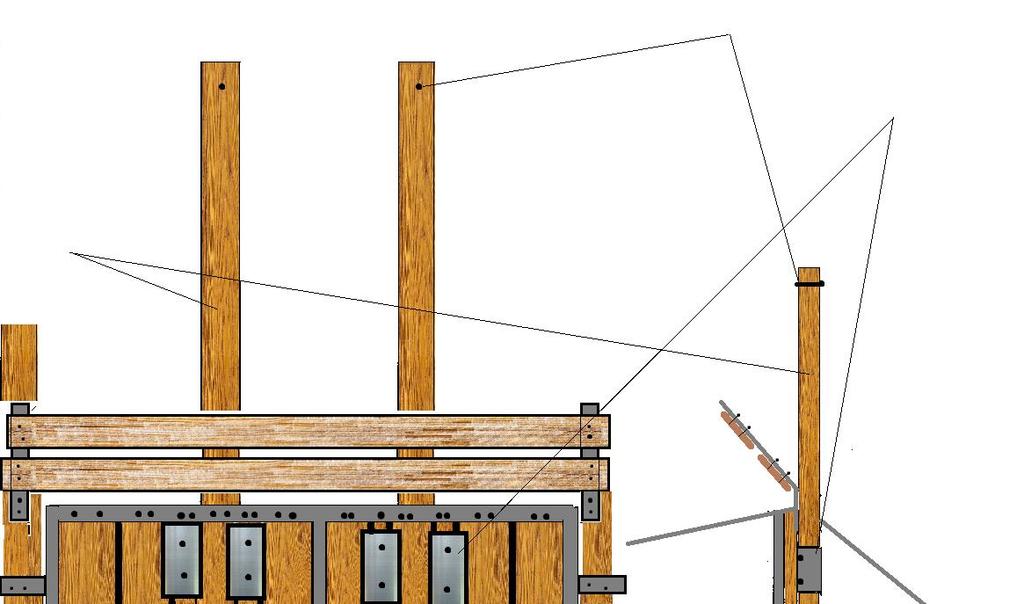

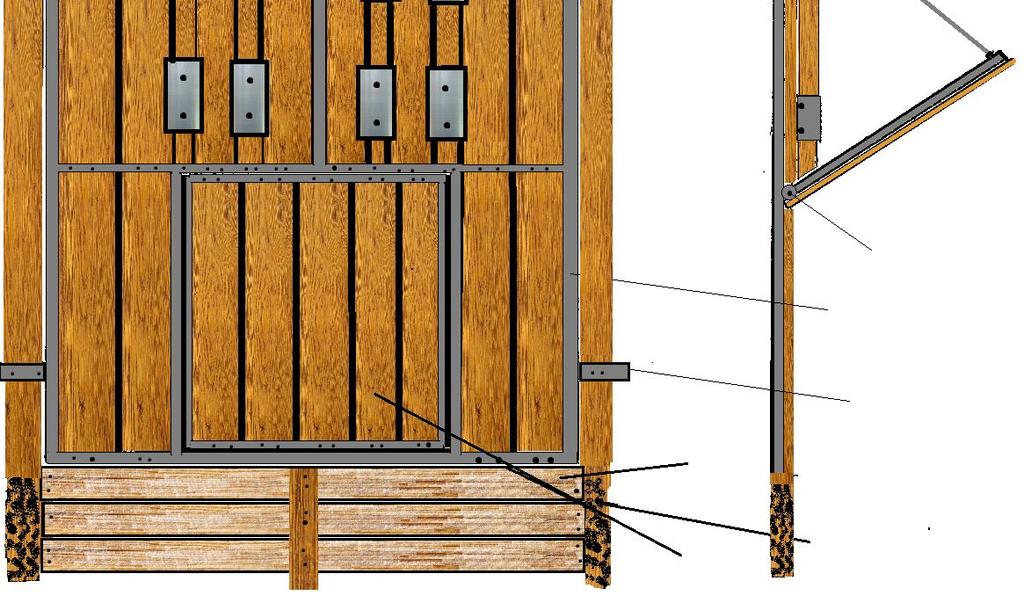

3 Odłownia kompletna: RYSUNKI PROJEKTOWE Do górnej części słupa przymocowane na elementach metalowych deski iglaste grubości minimum 3 cm. Deski muszą być zlokalizowane na całym obwodzie odłowni wewnątrz w sposób zabezpieczający przed wyskakiwaniem dzików. Dąb 6x12 cm dł. 240 cm Rygle blokujące klapę po opadnięciu. Dąb 6x12x240 cm. Zabezpieczenie śrubami uniemożliwiającymi wyjęcie z obejm. 4 obejmy stalowe 4 mm mocowane na śruby z podkładką 25x8 cm Zawiasy klapy odłowni Płaskowniki mocujące ścianę do słupów mocowane na drewnowkręty ośmiokątne hartowane. Słupy dębowe średnicy cm łącznie 10 sztuk długości 350 cm w części podziemnej (100 cm) pozbawione części bielastej. Części nadziemne odłowni powinny być wykonane z desek dębowych 3 cm w układzie pionowym (4 ściany 300x250cm, ściana z klapą 200x250cm. Ściana odłowni składa sią z części podziemnej sięgającej 100 cm poniżej poziomu gruntu oraz części nadziemnej o wysokości 250 cm. W części podziemnej od strony wewnętrznej ściana musi być przymocowana do słupów, wykonana z drewna dębowego (deski 3 cm) bez części bielastej. W połowie długości ściany podziemnej należy zastosować wzmocnienie pionowe z materiału jak na ścianę podziemną połączone ze ścianą nadziemną. Ściana podziemna musi być wykonana na całym obwodzie odłowni. 3

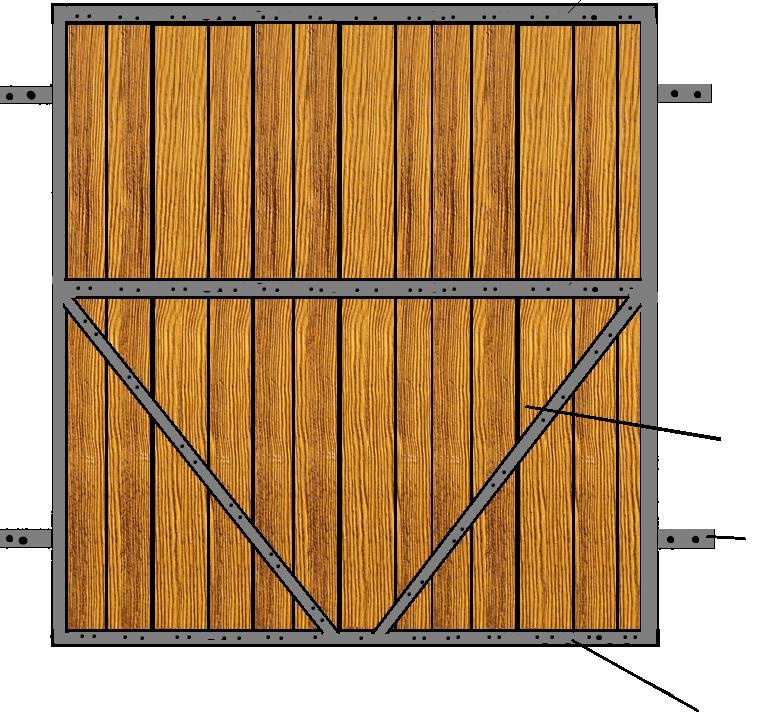

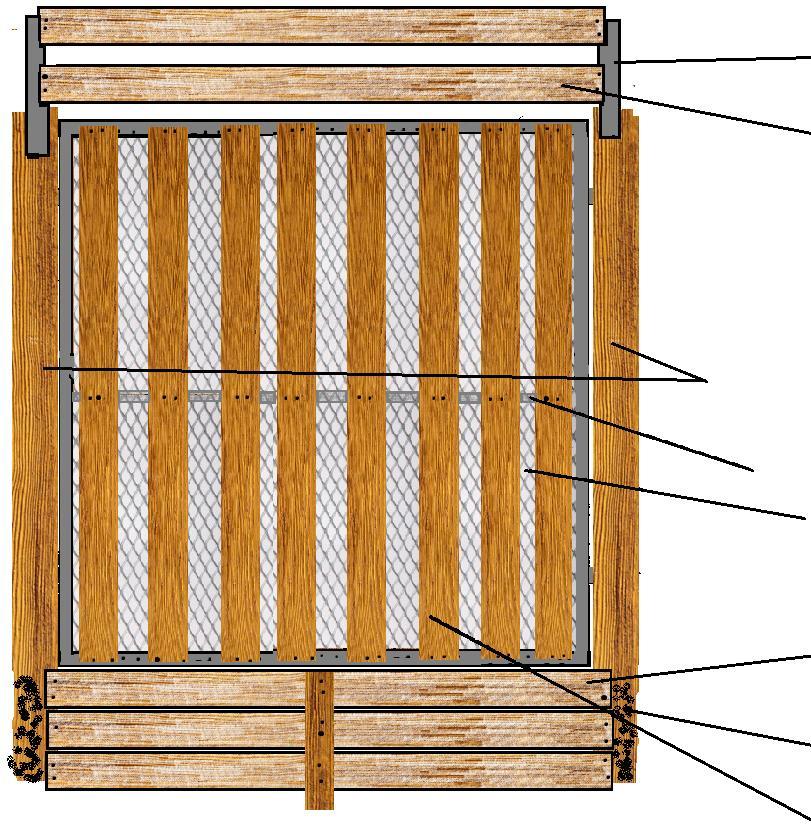

4 Deski zabezpieczające przed wyskakiwaniem mocowane z nachyleniem do wnętrza odłowni. Słupy Siatka z drutu ocynkowanego grubości minimum 4 mm i średnicy oczka nie większej niż 65mm mocowana na stałe do ramy z kątownika oraz do desek co 20 cm. Słupy bez części bielastej Ściana odłowni składa 100 cm poniżej poziomu gruntu oraz w części nadziemnej 250 cm. Ściana z desek dębowych grubości 3 cm w układzie pionowym w odstępach nie większych niż. 7cm. Ściana pełna z desek dębowych grubości 3 cm w układzie pionowym Płaskownik mocujący do słupa Kątownik 50x50 mm stanowiący ramę do mocowania desek. 4

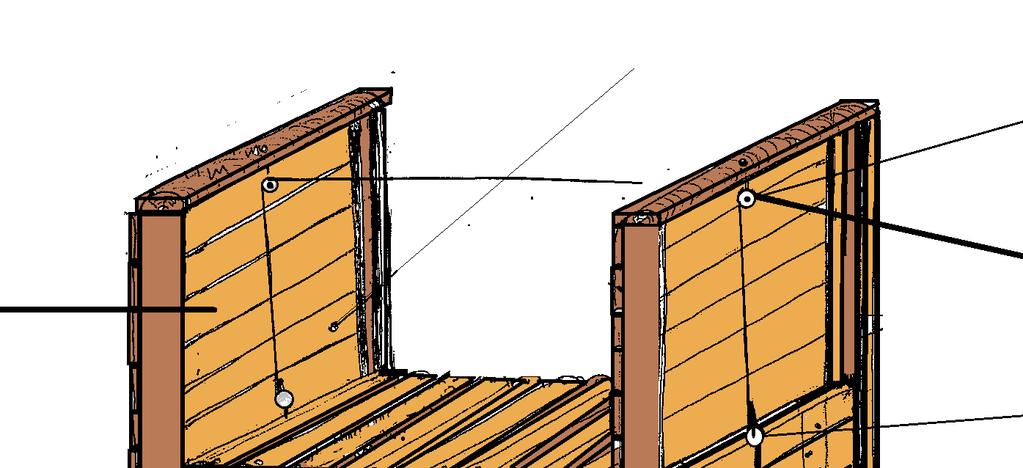

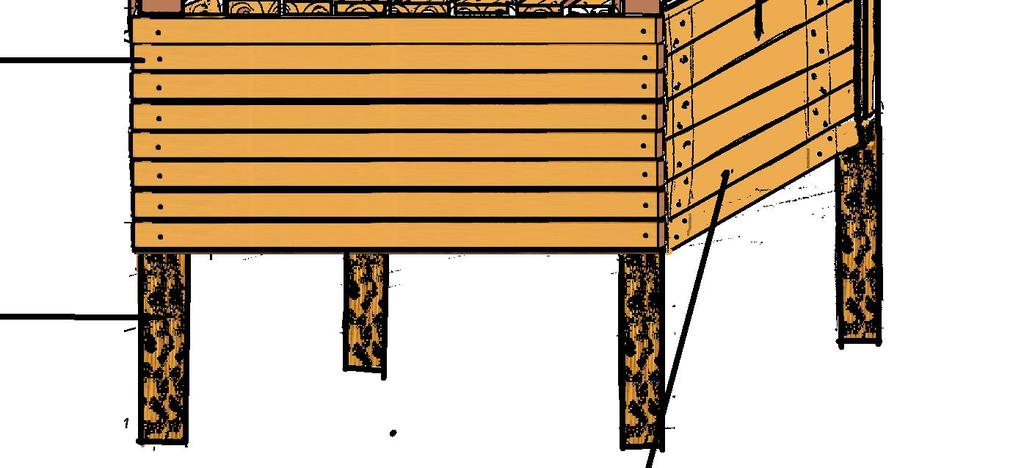

5 Wyjście (rękaw wyprowadzający) powinien być wykonany z materiału jak na ścianę nadziemną z deski dębowej i wraz z systemem linek i drzwi wysuwanych do góry umożliwiać ścisłe dostawienie i swobodne otwieranie skrzyń transportowych. Deskowanie dębowe grubości 3 cm szerokość cm Długość rękawa 230 cm Zasuwa. Linki średnicy 6 mm w systemie uniemożliwiający m zacinanie się. Zasuwa zewnętrzna Słupy dębowe Pozostałe okrągłe śr. 15cm założenia: lub prostokątne bez części bielastej sięgające 100 cm poniżej poziomu ziemi. Zasuwa z obu stron rękawa 90x70-80cmx0,32 cm w prowadnicach. Pozostałe założenia: Jedna ze ścian pełnych musi mieć możliwość szybkiego rozłączenia i otwarcia na szerokość. Wszystkie elementy metalowe powinny być trwale zabezpieczone antykorozyjnie a elementy ruchome zabezpieczone przed kradzieżą, rozmontowaniem i obsługą osób niepowołanych za pomocą kłódek systemowych i łańcuchów. Każda z odłowni musi być demontowalna i pozwalać na przewiezienie w częściach w inną lokalizację. Konstrukcja każdej musi pozwalać na samodzielne funkcjonowanie oraz połączenie z dowolną ilością kolejnych tak, aby można było łączyć i rozdzielać grupy zwierząt. Konstrukcja i wytrzymałość odłowni nie może być niższa niż odłowni istniejących na których zamawiający zaleca się wzorować. 5

6 2. Sposób montażu elementów zabezpieczających przed podkopaniem ścian odłowni: 6

7 3. Wskazania dotyczące montażu odłowni przenośnych: 7

8 4. Klatka do transportu zwierząt Wykonanie z materiału: - blachy aluminiowa ryflowana 3 mm Konstrukcja klatki z kątownika stalowego 50x50 mm Wymiary klatki: dł cm x szer. 70 cm x wys. 90 cm Opis budowy: Na obu węższych bokach klatki istnieje klapa wysuwana do góry klatki z pionowo ułożonych prętów stalowych (przerwy między prętami 3-4 cm) poruszającą się w prowadnicach z kątowników 50 x 50 x 3 mm, przyspawanych do ściany klatki na całej wysokości. W klapach wysuwanych istnieją zabezpieczenia umożliwiające blokowanie, zamykanie (zasuwy). Na środku na górnej ścianie klatki istnieje ucho (uchwyt) na 2 wzmocnieniach konieczne do przenoszenia. Na ścianach bocznych w połowie wysokości klatki są przyspawane po 2 uchwyty umożliwiające podnoszenie klatki. Uchwyty winy się chować aby nie przeszkadzać w czasie transportu. Na górnej ścianie klatki - 10 otworów wentylacyjnych o średnicy 40 mm równomiernie rozstawionych, na ścianach bocznych dłuższych - po 10 otworów średnicy 40 mm równo rozstawionych tylko w górnej części ściany. Wszystkie krawędzie obrobione na okrągło w sposób uniemożliwiający kaleczenie się zwierząt. 8

9 9

10 Załącznik nr 7 do SIWZ CHARAKTERYSTYKA OBWODÓW LEŚNYCH I WYKAZ CZYNNOŚCI Z PODZIAŁEM NA OBWODY LEŚNE 1. Obwód BIELANY-MŁOCINY łącznie powierzchnia około 625 ha Kompleksy leśne: Las Bielany wraz z rezerwatem - pow. 151,83 ha Las Lindego - pow. 20,49 ha, Las Nowa Warszawa - pow. 130,83 ha, Las Młociny - pow. 103,13 ha Las Białołęka - pow. 44,88 ha, Las Dąbrówka - pow. 27,29 ha, Las Henryków - pow. 49,80 ha, Las Wydma Żerańska - pow. 17,94 ha, Las Wiśniewo pow. 21,56 ha, Las Winnica pow. 9,37 ha, Las Anecin pow. 23,24 ha, Las Choszczówka pow. ok. 25 ha, a także lasy nadzorowane na terenie dzielnic Bielany i Białołęka. Obwód Bielany-Młociny znajduje się na terenie Dzielnicy Bielany i Białołęka. 2. Obwód BEMOWO- KOŁO łącznie powierzchnia około 556 ha Kompleksy: Las Bemowo - pow. 513,54 ha Las Koło - pow. 43,19 ha a także lasy nadzorowane na terenie dzielnicy Bemowo i Wola, Obwód Bemowo - Koło znajduje się na terenie Gminy Stare Babice oraz Dzielnic: Bemowo, Bielany, Wola. 3. Obwód KABATY łącznie powierzchnia około 928 ha Kompleksy: - Rezerwat Las Kabacki - pow. 924,72 ha - Lasek Brzozowy - 1,87 ha - Lasek przy Bażantarni - 1,43 ha Obwód Kabaty znajduje się na terenie Dzielnicy Ursynów. 4. Obwód LAS SOBIESKIEGO łącznie powierzchnia około 1500 ha Kompleksy: - Las Sobieskiego - pow. 402,20 ha - Rezerwat im. Króla Jana III Sobieskiego - pow. 114,03 ha - Las Matki Mojej - pow. 14,68 ha - Rezerwat Olszynka Grochowska - pow. 69,39 ha - Las Bródno - pow. 88,10 ha 10

11 a także lasy nadzorowane na terenie dzielnic Wawer, Rembertów, Wesoła, Targówek około 800 ha Obwód Las Sobieskiego znajduje się na terenie Dzielnic: Wawer, Rembertów, Wesoła, Targówek. Las Sobieskiego: Grupa Typ planu czynności Wykaz czynności w poszczególnych obwodach: Czynność Opis Ilość Jm CZYSZ-TU Czyszczenie plansz 50 M2 DEM-TUR NAPR-TUR SZLIF-TU ŁAW1 ŁAW2 OGR1 OGR2 OGR4 OGR5 OGR6 OGR7 PLAND SCHO2 STEL1 STEL2 STEL3 Demontaż urządzeń rekreacyjnych (ławy, stoły i urządzeń zabawowych) Drobne naprawy urządzeń (bez użycia elementów drewnianych, z użyciem metalowych elementów łączących tj. śruby, gwoździe, stabilizacja urządzeń w gruncie) Czyszczenie urządzeń, szlifowanie elementów drewnianych urządzeń Wymiana blatu ławy: Tp, Os 2,50m x 0,4m x 0,25m Wymiana nogi ławy: Db, średnica 20 cm, długość ok. 1,2m Wymiana żerdzi ogrodzenia: So, średnica 7-9cm,, długość 4m Wymiana żerdzi ogrodzenia: So, średnica 9-12 cm, długość 4m Wymiana żerdzi ogrodzenia: So, średnica 9-11cm, długość 2,5-3,5m Wymiana słupka ogrodzenia cienkiego: Db, średnica 8-12cm, długość 2-2,5m Wymiana słupka ogrodzenia grubego: Db, średnica cm, długość 2-2,5m Wymiana nakrywy słupka ogrodzenia, nakrywa musi zakrywać słupek: So, długość 40-60cm, szerokość 15-20cm, grubość 2-10cm Wymiana planszy-bez materiału wykonawcy, mocowanie na wkręty Wymiana stopnia schodów Db 2,5x0,3x0,1m Wymiana słupa stelaża tablicy informacyjnej: Db, średnica 25cm, długość 4,7-5,20 m Wymiana poszycia pleców i daszku tablic: deski iglaste, dł. 70 cm, szer. 12 cm, grubość ok. 28 mm Wymiana pleców stelaży dwusłupowych - półbalik iglasty dł. 2-2,5m, śr. 12cm SZT 400 M2 20 SZT 40 SZT 50 SZT 125 SZT 20 SZT 40 SZT 95 SZT 160 SZT 40 SZT 10 SZT 9 M2 9 M2

12 STEL4 STEL5 STEL6 STÓŁ1 STÓŁ2 STRZ2 URZ11 URZ15 URZ16 URZ22 URZ29 URZ34 URZ35 URZ36 URZ38 URZ4 URZ47 URZ78 URZ79 URZ8 Wymiana dachu stelaża dwusłupowego - deski iglaste, gr 2,4, dł. 60 cm Wymiana balika dachu stelaża dwusłupowego - drewno iglaste, dł. 2-2,5m, śr. 10 cm Wymiana zastrzału stelaża dwusłupowego - Db, śr. 20 cm, dł. 2,50m Wymiana blatu stołu: Tp, Os 2m x 0,5m x 0,25m Wymiana nogi stołu: Db, średnica 25cm, długość 1,5m Wymiana strzałki kierunkowej, zaimpregnowanej bezbarwnym impregnatem, deska z wygrawerowanym, pomalowanym na brąz napisem punktu docelowego, Db, grubość 5 cm. 130x30cm Wymiana rury stalowej, średnica 6cm, grubość 3mm Wymiana kłody - równoważnia pochyła Db dł. 5m śr. 20cm Wymana słupka - równoważnia pochyła Db dł 1m śr 20 cm Wymiana odeskowania ścianka pionowa, deski iglaste, dł. 70 cm, szer. 12 cm, gr. 28mm Wymiana ścianki kosza, deska So, 75 x 10 x 2,4 cm Wymiana rury stalowej ocynkowanej, grubość ścianki 3mm, średnica 40mm Wymiana konstrukcji metalowej śmietniczki z profilu zamkniętego, wymiary zew. 35x35x55cm, stal, przekrój 20 x 50 mm, ścianka grubości 3 mm, do obręczy przyspawane pręty stalowe śr. 20 mm stanowiące oś obrotu kosza. Obręcz górna połączona z obręczą dolną dwoma słupkami z profilu zamkniętego o przekroju 20 x 50 mm, grubość ścianki 3 mm Wymiana lub uzupełnienie słupków kosza, Db, dł. 135 cm, śr. 15 cm z otworem o śr. 2 cm lub nacięciem szerokości 2 cm i śrubą zabezpieczającą śr. 8mm Wymiana lub uzupełnienie dna kosza, deska So, 35 x 10 x 2,4 cm Wymiana łańcucha równoważni: grubość drutu 6mm, śr. 28 mm, ocynkowany Wymiana sztanga, bal Db, śr 20cm, dł 1,8mb Wymiana bala Db, średnica 10cm, Wymiana bala Db, średnica 15cm, Wymiana kłody piaskownicy, Db, średnica 25 cm, długość 4,3 m 12 6 M2 8 SZT 10 SZT 5 SZT 10 MB 6 M2 40 M2 6 MB 30 SZT 60 SZT 5 M2 2 MB 2 MB 10 MB 6 MB 10 SZT

13 URZ83 Wymiana bala Db, średnica 20cm, 10 MB URZ84 Wymiana bala Db, średnica 20cm, długość 4-6m 15 MB URZ89 Wymiana bala Db, średnica 30cm, 10 MB URZ91 Wymiana bala Db, średnica 25-30cm, długość 3-6m 20 MB WIAT1 Wymiana poszycia dachowego, deska: drewno iglaste, długości nie mniejsza niż szerokość wiaty (3-4m), grubość M2 45mm WIAT3 Wymiana łaty do poszyć dachowych: drewno iglaste, wymiary 4cm x 6cm 20 MB WIAT4 Wymiana słupa wiaty, Db, średnica cm, długość 2,5 m WIAT5 Wymiana krokwi wiaty: drewno iglaste, wymiary 7cm x 14cm, jętka, kleszcze 3-24 MB 7,5cm x14cm WIAT6 Wymiana płatwii dachu wiaty, drewno iglaste, dł. 2,7m, śr. 14x14cm PLAN2 Wymiana plansz infrormacyjnoedukacyjnych z materiałem wykonawcy. 20 M2 MAL-PIKT Odtworzenie malowanych piktogramów na drzewach lub słupach (ozanczenie szlaków i ścieżek) powierzchnia do 50 SZT 0,1m2 URZ60 Wymiana łańcucha 6mm 4 MB Las Kabacki: Grupa Typ planu czynności Czynność Opis Ilość Jm. CZYSZ-TU Czyszczenie plansz 100 M2 DEM-OGN Demontaż palenisk betonowych z rusztem DEM-TUR Demontaż urządzeń rekreacyjnych (ławy, stoły i urządzeń zabawowych) DEM-TUR1 Demontaż ogrodzenia drewnianego (1 przęsło) DEM-TUR17 Demontaż stelaża - tablica mała 5 SZT DEM-TUR19 Demontaż stelaża - tablica duża DEM-TUR2 Demontaż ogrodzenia siatka (1 przęsło) 5 SZT DEM-TUR20 Demontaż wiaty MAL-TUR Malowanie urządzeń impregnatem 314 M2 NAPR-TUR Drobne naprawy urządzeń (bez użycia elementów drewnianych, z użyciem metalowych elementów łączących tj. 25 SZT śruby, gwoździe, stabilizacja urządzeń w gruncie) SZLIF-TU Czyszczenie urządzeń, szlifowanie elementów drewnianych urządzeń 80 M2 13

14 ŁAW1 ŁAW2 MOST1 MOST2 MOST3 MOST4 MOST5 MOST6 OGR1 OGR2 OGR3 OGR5 OGR6 OGR7 OGR9 PLAND STEL1 STEL2 STEL3 STEL4 STEL5 STEL6 STÓŁ1 Wymiana blatu ławy: Tp, Os 2,50m x 0,4m x 0,25m Wymiana nogi ławy: Db, średnica 20 cm, długość ok. 1,2m Wymiana poszycia pomostu: deski iglaste, grubość 70 mm,, szerokość do 0,2m Wymiana poszycia pomostu: deski Db, grubość40 mm,, szerokość do 0,2m Wymiana elementów kładki - legary Db, średnica 12-15cm, Wymiana słupa pomostu, Db, średnica do 15 cm, długość 2-3,5 m Wymiana poręczy kładki, Db śr 7-10 Wymiana elementów kładki - słupki pod poręcz: grubość 10-12cm Wymiana żerdzi ogrodzenia: So, średnica 7-9cm,, długość 4m Wymiana żerdzi ogrodzenia: So, średnica 9-12 cm, długość 4m Wymiana żerdzi ogrodzenia: So, średnica cm, długość 4m Wymiana słupka ogrodzenia cienkiego: Db, średnica 8-12cm, długość 2-2,5m Wymiana słupka ogrodzenia grubego: Db, średnica cm, długość 2-2,5m Wymiana nakrywy słupka ogrodzenia, nakrywa musi zakrywać słupek: So, długość 40-60cm, szerokość 15-20cm, grubość 2-10cm Wymiana sztachety ogrodzenia, iglaste, wysokość cm, szerokość 10 cm, grubość 2,4 cm Wymiana planszy-bez materaiłu wykonawcy, mocowanie na wkrety Wymiana słupa stelaża tablicy informacyjnej: Db, średnica 25cm, długość 4,7-5,20 m Wymiana poszycia pleców i daszku tablic: deski iglaste, dł. 70 cm, szer. 12 cm, grubość ok. 28 mm Wymiana pleców stelaży dwusłupowych - półbalik iglasty dł. 2-2,5m, śr. 12cm Wymiana dachu stelaża dwusłupowego - deski iglaste, gr 2,4, dł. 60 cm Wymiana balika dachu stelaża dwusłupowego - drewno iglaste, dł. 2-2,5m, śr. 10 cm Wymiana zastrzału stelaża dwusłupowego - Db, śr. 20 cm, dł. 2,50m Wymiana blatu stołu: Tp, Os 2m x 0,5m x 0,25m SZT 70 SZT 2 M2 2 M2 6 MB 6 MB 6 SZT SZT 20 SZT 250 SZT 120 SZT 5 SZT 40 SZT 10 SZT 10 M2 2 M2 5 M2 20 SZT

15 STÓŁ2 STRZ2 URZ11 URZ12 URZ17 URZ18 URZ20 URZ21 URZ22 URZ27 URZ29 URZ30 URZ31 URZ32 URZ33 URZ34 URZ35 URZ36 URZ38 URZ47 Wymiana nogi stołu: Db, średnica 25cm, długość 1,5m Wymiana strzałki kierunkowej, zaimpregnowanej bezbarwnym impregnatem, deska z wygrawerowanym, pomalowanym na brąz napisem punktu docelowego, Db, grubość 5 cm. 130x30cm Wymiana rury stalowej, średnica 6cm, grubość 3mm Wymiana kabłąka ważki-pręt stalowy, śr. 25mm, 4 uszy przyspawane do pręta, wygięty w 2 punktach Wymian kloca do przeskakiwania, kłoda iglasta, śr 22-26cm, dł 1,5mb Wymiana- kloce do przeskakiwania, słupek Db, śr 20-25cm, dł 1,2mb Wymiana elementu równoważni, pozioma kłoda Db, długość 5,3 m, średnica 25 cm Wymiana słupa równoważni poziomej, średnica cm, długość 1,5 m Wymiana odeskowania ścianka pionowa, deski iglaste, dł. 70 cm, szer. 12 cm, gr. 28mm Wymiana liny do wspinania, średnica 3 cm Wymiana ścianki kosza, deska So, 75 x 10 x 2,4 cm Wymiana siedziska huśtawki, deska liściasta 50x 4,3x15cm 40 SZT 6 MB 6 SZT 6 SZT 2 M2 5 MB 8 M2 Wymiana panewek łańcucha huśtawki Remont miejsca ogniskowego 3 SZT Wymiana belki głównej ważki, Db dł 3,0 m, śr 20 cm Wymiana rury stalowej ocynkowanej, grubość ścianki 3mm, średnica 40mm Wymiana konstrukcji metalowej śmietniczki z profilu zamkniętego, wymiary zew. 35x35x55cm, stal, przekrój 20 x 50 mm, ścianka grubości 3 mm, do obręczy przyspawane pręty stalowe śr. 20 mm stanowiące oś obrotu kosza. Obręcz górna połączona z obręczą dolną dwoma słupkami z profilu zamkniętego o przekroju 20 x 50 mm, grubość ścianki 3 mm Wymiana lub uzupełnienie słupków kosza, Db, dł. 135 cm, śr. 15 cm z otworem o śr. 2 cm lub nacięciem szerokości 2 cm i śrubą zabezpieczającą śr. 8mm Wymiana lub uzupełnienie dna kosza, deska So, 35 x 10 x 2,4 cm Wymiana sztanga, bal Db, śr 20cm, dł 1,8mb 2 MB 5 SZT 10 SZT 2 M2 1,5 MB 15

16 URZ5 URZ53 URZ6 URZ78 URZ8 URZ80 URZ89 URZ9 WIAT1 WIAT3 WIAT4 WIAT5 WIAT6 PLAN2 MAL-PIKT KMTR Wymiana osi ważki: stal, średnica 30mm, długość 0,5m Wymiana siedziska ważki, deska liściasta 35x24x4,8cm Wymiana słupa ważki, Db średnica cm, długość 1,5m Wymiana bala Db, średnica 10cm, Wymiana kłody piaskownicy, Db, średnica 25 cm, długość 4,3 m Wymiana bala Db, średnica 15cm, Wymiana bala Db, średnica 30cm, Wymiana łańcucha huśtawki, grubość drutu 6 mm, śr. 28 mm, ocynkowany, dł. około 2 m, wraz z panewkami i mocowaniem siedziska Wymiana poszycia dachowego, deska: drewno iglaste, długości nie mniejsza niż szerokość wiaty (3-4m), grubość 25-45mm Wymiana łaty do poszyć dachowych: drewno iglaste, wymiary 4cm x 6cm Wymiana słupa wiaty, Db, średnica cm, długość 2,5 m Wymiana krokwi wiaty: drewno iglaste, wymiary 7cm x 14cm, jętka, kleszcze 3-7,5cm x14cm Wymiana płatwii dachu wiaty, drewno iglaste, dł. 2,7m, śr. 14x14cm Wymiana plansz infrormacyjnoedukacyjnych z materiałem wykonawcy. Odtworzenie malowanych piktogramów na drzewach lub słupach (ozanczenie szlaków i ścieżek) powierzchnia do 0,1m2 Wymiana słupka kilometrażowgo śceżki biegowej, Db-kantówka, dł.90cm, grubość 14x14cm 4 MB 4 MB 2 MB 10 MB 36 M2 9 MB 3 MB 15 M2 50 SZT KMTR2 Wymiana deski pod tabliczkę trasy biegowej, Db17x22x2,4 cm URZ60 Wymiana łańcucha 6mm 4 MB Bemowo-Koło: Typ planu Grupa czynności Czynność Opis Ilość Jm CZYSZ-TU Czyszczenie plansz 80 M2 DEM-TUR Demontaż urządzeń rekreacyjnych (ławy, stoły i urządzeń zabawowych) 6 SZT MAL-TUR Malowanie urządzeń impregnatem 180 M2 16

17 NAPR-TUR SZLIF-TU ŁAW1 ŁAW2 ŁAW3 MOST1 MOST2 MOST5 MOST6 OGR2 OGR3 OGR4 OGR5 OGR6 OGR7 PLAND STEL1 STEL2 STEL3 STEL4 STEL5 Drobne naprawy urządzeń (bez użycia elementów drewnianych, z użyciem metalowych elementów łączących tj. śruby, gwoździe, stabilizacja urządzeń w gruncie) Czyszczenie urządzeń, szlifowanie elementów drewnianych urządzeń Wymiana blatu ławy: Tp, Os 2,50m x 0,4m x 0,25m Wymiana nogi ławy: Db, średnica 20 cm, długość ok. 1,2m Wymiana poprzeczki do nóg ławy, stołu, Db, śr. 9-12cm, dł.1,7m Wymiana poszycia pomostu: deski iglaste, grubość 70 mm,, szerokość do 0,2m Wymiana poszycia pomostu: deski Db, grubość40 mm,, szerokość do 0,2m Wymiana poręczy kładki, Db śr 7-10 Wymiana elementów kładki - słupki pod poręcz: grubość 10-12cm Wymiana żerdzi ogrodzenia: So, średnica 9-12 cm, długość 4m Wymiana żerdzi ogrodzenia: So, średnica cm, długość 4m Wymiana żerdzi ogrodzenia: So, średnica 9-11cm, długość 2,5-3,5m Wymiana słupka ogrodzenia cienkiego: Db, średnica 8-12cm, długość 2-2,5m Wymiana słupka ogrodzenia grubego: Db, średnica cm, długość 2-2,5m Wymiana nakrywy słupka ogrodzenia, nakrywa musi zakrywać słupek: So, długość 40-60cm, szerokość 15-20cm, grubość 2-10cm Wymiana planszy-bez materaiłu wykonawcy, mocowanie na wkrety Wymiana słupa stelaża tablicy informacyjnej: Db, średnica 25cm, długość 4,7-5,20 m Wymiana poszycia pleców i daszku tablic: deski iglaste, dł. 70 cm, szer. 12 cm, grubość ok. 28 mm Wymiana pleców stelaży dwusłupowych - półbalik iglasty dł. 2-2,5m, śr. 12cm Wymiana dachu stelaża dwusłupowego - deski iglaste, gr 2,4, dł. 60 cm Wymiana balika dachu stelaża dwusłupowego - drewno iglaste, dł. 2-2,5m, śr. 10 cm 15 SZT 90 M M2 3 M2 5 MB 6 SZT 60 SZT SZT 130 SZT 1 16 SZT 22 M2 16 M2 32 M2 46 SZT 17

18 STEL6 STÓŁ1 STÓŁ2 STRZ2 URZ1 URZ11 URZ12 URZ14 URZ17 URZ18 URZ2 URZ20 URZ21 URZ29 URZ30 URZ31 URZ33 URZ34 URZ35 URZ36 Wymiana zastrzału stelaża dwusłupowego - Db, śr. 20 cm, dł. 2,50m Wymiana blatu stołu: Tp, Os 2m x 0,5m x 0,25m Wymiana nogi stołu: Db, średnica 25cm, długość 1,5m Wymiana strzałki kierunkowej, zaimpregnowanej bezbarwnym impregnatem, deska z wygrawerowanym, pomalowanym na brąz napisem punktu docelowego, Db, grubość 5 cm. 130x30cm Wymiana deski równoważni: iglaste, grubość mm, szerokość 25-35cm, długość do 3m Wymiana rury stalowej, średnica 6cm, grubość 3mm Wymiana kabłąka ważki-pręt stalowy, śr. 25mm, 4 uszy przyspawane do pręta, wygięty w 2 punktach Wymiana słupka do przeskakiwania, Db, śr cm, dł. 1,8-2,0 m Wymian kloca do przeskakiwania, kłoda iglasta, śr 22-26cm, dł 1,5mb Wymiana- kloce do przeskakiwania, słupek Db, śr 20-25cm, dł 1,2mb Wymiana elementów drabinki: żerdzie Db, średnica 8 cm, długość 0,6 m, Wymiana elementu równoważni, pozioma kłoda Db, długość 5,3 m, średnica 25 cm Wymiana słupa równoważni poziomej, średnica cm, długość 1,5 m Wymiana ścianki kosza, deska So, 75 x 10 x 2,4 cm Wymiana siedziska huśtawki, deska liściasta 50x 4,3x15cm 6 SZT 9 SZT 18 SZT 4 MB 8 SZT 8 SZT 3 SZT 30,2 M2 Wymiana panewek łańcucha huśtawki 8 SZT Wymiana belki głównej ważki, Db dł 3,0 m, śr 20 cm Wymiana rury stalowej ocynkowanej, grubość ścianki 3mm, średnica 40mm Wymiana konstrukcji metalowej śmietniczki z profilu zamkniętego, wymiary zew. 35x35x55cm, stal, przekrój 20 x 50 mm, ścianka grubości 3 mm, do obręczy przyspawane pręty stalowe śr. 20 mm stanowiące oś obrotu kosza. Obręcz górna połączona z obręczą dolną dwoma słupkami z profilu zamkniętego o przekroju 20 x 50 mm, grubość ścianki 3 mm Wymiana lub uzupełnienie słupków kosza, Db, dł. 135 cm, śr. 15 cm z otworem o śr. 2 cm lub nacięciem 16 SZT 4 18

19 URZ38 URZ4 URZ5 URZ53 URZ6 URZ67 URZ69 URZ72 URZ77 URZ78 URZ79 URZ80 URZ81 URZ82 URZ83 URZ84 URZ85 URZ86 URZ87 URZ88 URZ89 URZ9 URZ90 URZ91 WIAT1 WIAT3 szerokości 2 cm i śrubą zabezpieczającą śr. 8mm Wymiana lub uzupełnienie dna kosza, deska So, 35 x 10 x 2,4 cm Wymiana łańcucha równoważni: grubość drutu 6mm, śr. 28 mm, ocynkowany Wymiana osi ważki: stal, średnica 30mm, długość 0,5m Wymiana siedziska ważki, deska liściasta 35x24x4,8cm Wymiana słupa ważki, Db średnica cm, długość 1,5m Wymiana wagonu lokomotywy, wałek Tp, śr cm, dł 1,2mb Wymiana bala iglastego, średnica 10-12, Wymiana bala iglastego, średnica 15cm, Wymiana bala Db, średnica 10cm, Wymiana bala Db, średnica 10cm, Wymiana bala Db, średnica 15cm, Wymiana bala Db, średnica 15cm, Wymiana bala Db, średnica 15cm, długość 4-6m Wymiana bala Db, średnica 20cm, Wymiana bala Db, średnica 20cm, Wymiana bala Db, średnica 20cm, długość 4-6m Wymiana bala Db, średnica 25cm, Wymiana bala Db, średnica 25cm, Wymiana bala Db, średnica 25cm, długość 4-6m Wymiana bala Db, średnica 30cm, Wymiana bala Db, średnica 30cm, Wymiana łańcucha huśtawki, grubość drutu 6 mm, śr. 28 mm, ocynkowany, dł. około 2 m, wraz z panewkami i mocowaniem siedziska Wymiana bala Db, średnica 30cm, długość do 4-6mb Wymiana bala Db, średnica 25-30cm, długość 3-6m Wymiana poszycia dachowego, deska: drewno iglaste, długości nie mniejsza niż szerokość wiaty (3-4m), grubość 25-45mm Wymiana łaty do poszyć dachowych: drewno iglaste, wymiary 4cm x 6cm 19 4 M2 8 SZT 8 SZT 2,4 MB 6 MB 4 MB 6 MB 16 MB 8 MB 16 MB 24 MB 6 MB 16 MB 42 MB 8 MB 16 MB 24 MB 4 MB 8 MB 15 MB 12 MB 6 MB 80 M2 55 MB

20 WIAT4 Wymiana słupa wiaty, Db, średnica cm, długość 2,5 m Wymiana krokwi wiaty: drewno iglaste, wymiary 7cm x 14cm, jętka, kleszcze 3-7,5cm x14cm Wymiana płatwii dachu wiaty, drewno iglaste, dł. 2,7m, śr. 14x14cm Wymiana plansz infrormacyjnoedukacyjnych z materiałem wykonawcy. Odtworzenie malowanych piktogramów na drzewach lub słupach (ozanczenie szlaków i ścieżek) powierzchnia do 0,1m2 WIAT5 WIAT6 PLAN2 MAL-PIKT URZ MB 10 M2 50 SZT Wymiana łańcucha 6mm Bielany-Młociny: Typ planu Grupa czynności Czynność Opis Ilość Jm CZYSZ-TU Czyszczenie plansz 100 M2 DEM-TUR1 Demontaż ogrodzenia drewnianego (1 przęsło) 50 SZT DEM-TUR17 Demontaż stelaża - tablica mała DEM-TUR19 Demontaż stelaża - tablica duża DEM-TUR2 Demontaż ogrodzenia siatka (1 przęsło) MAL-TUR Malowanie urządzeń impregnatem 350 M2 NAPR-TUR SZLIF-TU ŁAW1 ŁAW2 ŁAW3 MOST1 OGR1 OGR2 OGR3 OGR5 OGR6 Drobne naprawy urządzeń (bez użycia elementów drewnianych, z użyciem metalowych elementów łączących tj. śruby, gwoździe, stabilizacja urządzeń w gruncie) Czyszczenie urządzeń, szlifowanie elementów drewnianych urządzeń Wymiana blatu ławy: Tp, Os 2,50m x 0,4m x 0,25m Wymiana nogi ławy: Db, średnica 20 cm, długość ok. 1,2m Wymiana poprzeczki do nóg ławy, stołu, Db, śr. 9-12cm, dł.1,7m Wymiana poszycia pomostu: deski iglaste, grubość 70 mm,, szerokość do 0,2m Wymiana żerdzi ogrodzenia: So, średnica 7-9cm,, długość 4m Wymiana żerdzi ogrodzenia: So, średnica 9-12 cm, długość 4m Wymiana żerdzi ogrodzenia: So, średnica cm, długość 4m Wymiana słupka ogrodzenia cienkiego: Db, średnica 8-12cm, długość 2-2,5m Wymiana słupka ogrodzenia grubego: Db, średnica cm, długość 2-2,5m SZT 155 M2 25 SZT 50 SZT 25 SZT 5 M2 25 SZT 380 SZT 20 SZT 20 SZT 80 SZT

21 OGR7 PLAND SCHO2 STEL1 STEL2 STEL3 STEL4 STEL5 STEL6 STÓŁ1 STÓŁ2 STRZ1 STRZ2 URZ1 URZ10 URZ11 URZ12 URZ13 URZ14 URZ15 Wymiana nakrywy słupka ogrodzenia, nakrywa musi zakrywać słupek: So, długość 40-60cm, szerokość 15-20cm, grubość 2-10cm Wymiana planszy-bez materaiłu wykonawcy, mocowanie na wkrety Wymiana stopnia schodów Db 2,5x0,3x0,1m Wymiana słupa stelaża tablicy informacyjnej: Db, średnica 25cm, długość 4,7-5,20 m Wymiana poszycia pleców i daszku tablic: deski iglaste, dł. 70 cm, szer. 12 cm, grubość ok. 28 mm Wymiana pleców stelaży dwusłupowych - półbalik iglasty dł. 2-2,5m, śr. 12cm Wymiana dachu stelaża dwusłupowego - deski iglaste, gr 2,4, dł. 60 cm Wymiana balika dachu stelaża dwusłupowego - drewno iglaste, dł. 2-2,5m, śr. 10 cm Wymiana zastrzału stelaża dwusłupowego - Db, śr. 20 cm, dł. 2,50m Wymiana blatu stołu: Tp, Os 2m x 0,5m x 0,25m Wymiana nogi stołu: Db, średnica 25cm, długość 1,5m Wymiana strzałki kierunkowej, zaimpregnowanej bezbarwnym impregnatem, deska z wygrawerowanym, pomalowanym na brąz napisem punktu docelowego, Db, grubość 5 cm. 130x55cm Wymiana strzałki kierunkowej, zaimpregnowanej bezbarwnym impregnatem, deska z wygrawerowanym, pomalowanym na brąz napisem punktu docelowego, Db, grubość 5 cm. 130x30cm Wymiana deski równoważni: iglaste, grubość mm, szerokość 25-35cm, długość do 3m Wymiana stopnia schodów Db 3,5x0,4x0,2m Wymiana rury stalowej, średnica 6cm, grubość 3mm Wymiana kabłąka ważki-pręt stalowy, śr. 25mm, 4 uszy przyspawane do pręta, wygięty w 2 punktach Wymiana elementu grodzenia, Db śr 13 cm, dł 2 m Wymiana słupka do przeskakiwania, Db, śr cm, dł. 1,8-2,0 m Wymiana kłody - równoważnia pochyła Db dł. 5m śr. 20cm SZT 15 SZT 80 SZT 5 SZT 30 M2 50 M2 40 M2 5 SZT 5 SZT 10 SZT 27 SZT 6 MB 0 SZT

22 URZ18 URZ19 URZ2 URZ20 URZ21 URZ22 URZ29 URZ30 URZ31 URZ32 URZ35 URZ36 URZ38 URZ4 URZ46 URZ5 URZ53 URZ6 URZ68 URZ69 URZ7 Wymiana- kloce do przeskakiwania, słupek Db, śr 20-25cm, dł 1,2mb Wymiana elementu palisady do przeskakiwania, Db, średnica 25 cm, długość 1,8 m Wymiana elementów drabinki: żerdzie Db, średnica 8 cm, długość 0,6 m, Wymiana elementu równoważni, pozioma kłoda Db, długość 5,3 m, średnica 25 cm Wymiana słupa równoważni poziomej, średnica cm, długość 1,5 m Wymiana odeskowania ścianka pionowa, deski iglaste, dł. 70 cm, szer. 12 cm, gr. 28mm Wymiana ścianki kosza, deska So, 75 x 10 x 2,4 cm Wymiana siedziska huśtawki, deska liściasta 50x 4,3x15cm 22 8 SZT 3 M2 12 M2 Wymiana panewek łańcucha huśtawki Remont miejsca ogniskowego Wymiana konstrukcji metalowej śmietniczki z profilu zamkniętego, wymiary zew. 35x35x55cm, stal, przekrój 20 x 50 mm, ścianka grubości 3 mm, do obręczy przyspawane pręty stalowe śr. 20 mm stanowiące oś obrotu kosza. Obręcz górna połączona z obręczą dolną dwoma słupkami z profilu zamkniętego o przekroju 20 x 50 mm, grubość ścianki 3 mm Wymiana lub uzupełnienie słupków kosza, Db, dł. 135 cm, śr. 15 cm z otworem o śr. 2 cm lub nacięciem szerokości 2 cm i śrubą zabezpieczającą śr. 8mm Wymiana lub uzupełnienie dna kosza, deska So, 35 x 10 x 2,4 cm Wymiana łańcucha równoważni: grubość drutu 6mm, śr. 28 mm, ocynkowany Wymiana blatu Tp Os 2,5x0,4x0,25 Wymiana osi ważki: stal, średnica 30mm, długość 0,5m Wymiana siedziska ważki, deska liściasta 35x24x4,8cm Wymiana słupa ważki, Db średnica cm, długość 1,5m M2 2 MB 3 SZT Wymiana rura stalowa dł 200 cm śr 6 cm 2 MB Wymiana bala iglastego, średnica 10-12, Wymiana - słupek palisady piaskownicy: Db, średnica 18-24cm, długość 1,5m 20 SZT

23 URZ70 URZ72 URZ75 URZ76 URZ77 URZ78 URZ79 URZ8 URZ80 URZ81 URZ82 URZ83 URZ84 URZ85 URZ86 URZ87 URZ88 URZ89 URZ9 URZ90 URZ91 WIAT1 WIAT2 WIAT3 Wymiana bala iglastego, średnica 10cm, Wymiana bala iglastego, średnica 15cm, Wymiana bala iglastego, średnica 20cm, Wymiana bala iglastego, średnica 20cm, długość 4-6m Wymiana bala Db, średnica 10cm, Wymiana bala Db, średnica 10cm, Wymiana bala Db, średnica 15cm, Wymiana kłody piaskownicy, Db, średnica 25 cm, długość 4,3 m Wymiana bala Db, średnica 15cm, Wymiana bala Db, średnica 15cm, długość 4-6m Wymiana bala Db, średnica 20cm, Wymiana bala Db, średnica 20cm, Wymiana bala Db, średnica 20cm, długość 4-6m Wymiana bala Db, średnica 25cm, Wymiana bala Db, średnica 25cm, Wymiana bala Db, średnica 25cm, długość 4-6m Wymiana bala Db, średnica 30cm, Wymiana bala Db, średnica 30cm, Wymiana łańcucha huśtawki, grubość drutu 6 mm, śr. 28 mm, ocynkowany, dł. około 2 m, wraz z panewkami i mocowaniem siedziska Wymiana bala Db, średnica 30cm, długość do 4-6mb Wymiana bala Db, średnica 25-30cm, długość 3-6m Wymiana poszycia dachowego, deska: drewno iglaste, długości nie mniejsza niż szerokość wiaty (3-4m), grubość 25-45mm Wymiana poszycia dachowego, gont: drewno iglaste, gont pogrubiony, drewno iglaste, długość cm, grubość 27-28mm Wymiana łaty do poszyć dachowych: drewno iglaste, wymiary 4cm x 6cm MB 40 MB 35 MB 10 MB 5 MB 2 MB 13 MB 2 MB 5 MB 40 M2 36 M2 10 MB

24 WIAT4 Wymiana słupa wiaty, Db, średnica cm, długość 2,5 m 15 SZT WIAT5 Wymiana krokwi wiaty: drewno iglaste, wymiary 7cm x 14cm, jętka, kleszcze 3-7,5cm x14cm 20 MB WIAT6 PLAN2 MAL-PIKT URZ60 Wymiana płatwii dachu wiaty, drewno iglaste, dł. 2,7m, śr. 14x14cm Wymiana plansz infrormacyjnoedukacyjnych z materiałem wykonawcy. Odtworzenie malowanych piktogramów na drzewach lub słupach (ozanczenie szlaków i ścieżek) powierzchnia do 0,1m2 15 M2 50 SZT Wymiana łańcucha 6mm 4 MB 24

25 Załącznik nr 8 do SWIZ Wykaz zrealizowanych prac Nazwa i adres Wykonawcy: (w przypadku oferty wspólnej należy wymienić wszystkich Wykonawców) Składając ofertę w postępowaniu o udzielenie zamówienia publicznego prowadzonego w trybie przetargu nieograniczonego pn: konserwacja drewnianych urządzeń w lasach miejskich oświadczamy, że wykonaliśmy nw. prace: NAZWA ZAMAWIAJĄCEGO RODZAJ ZAMÓWIENIA MIEJSCE WYKONANIA ZAMÓWIENIA CZAS REALIZACJI CAŁKOWITA WARTOŚĆ ROZPOCZĘCIE ZAKOŃCZENIE..., r miejscowość data podpis i pieczątka imienna uprawnionego(-ych) przedstawiciela(-i) Wykonawcy* Należy załączyć dokumenty potwierdzające, że te usługi zostały wykonane lub są wykonywane należycie. 25
