1 ROLLOPOWER, Art. No , 20308, (1) (2) (5) (3) (6) ROLLOPOWER COMFORT, Art. No , 20320, 20340, *20315 (4) (1) (2) (3) (4)

2 A1 A2 A M A4 A M2 M3 M

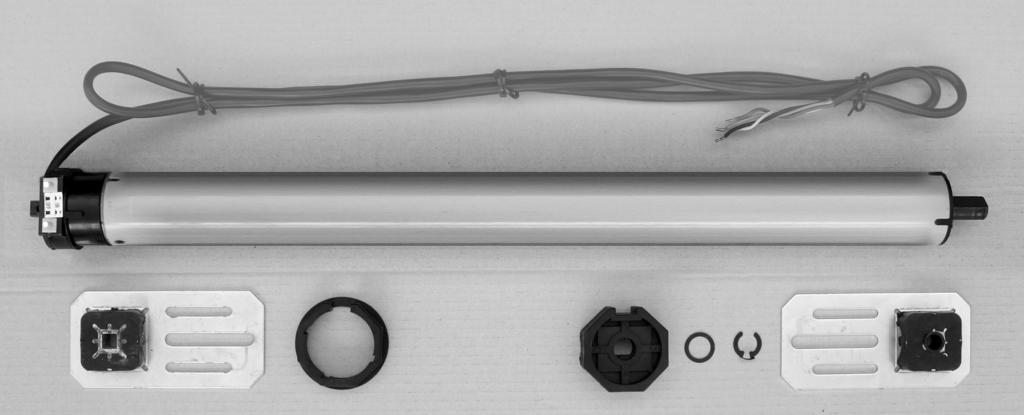

3 WYMAGANE NARZĘDZIA: śrubokręt, miarka, ołówek, piłka do metalu, wiertarka, wiertło, poziomica, noŝyce DANE TECHNICZNE: Zawartość zestawu: patrz strona tytułowa 1 x ROLLOPOWER Napęd z kablem zasilającym 2,0 m *Uwaga: Artykuł nie jest napędem ROLLOPOWER COMFORT lub 1 x ROLLOPOWER COMFORT Napęd z kablem zasilającym 2,0 m Indeks: 1.) Adapter siłownika 2.) Adapter rury nawojowej 3.) Podkładka x 2 4.) Mocowanie COMFORT x 2 5.) Mocowanie standard 6.) Narzędzie do regulacji PODŁĄCZENIA ELEKTRYCZNE Patrz str. 2 Przykłady podłączeń: A1 1 x napęd 1 x włącznik art. nr lub A2 1 x napęd 1 x programator czasowy art. nr lub A3 2 x napęd 2 x włącznik art. nr lub x programator czasowy art. nr lub 1 x przekaźnik art. nr A4 1 x napęd 2 x włącznik art. nr lub x przekaźnik art. nr A5 4 x napęd 1 x programator czasowy art. nr lub 1 x przekaźnik art. nr Oznaczenie: M = napęd A = podłączenie nadrzędne ( przykład: przekaźnik) H,L,LH = podłączenia włączników Przekaźniki, włącznik lub programatory czasowe są akcesoriam opcjonalnymi! Art. nr System rolet MINI MINI MAXI MAXI MAXI MAXI MAXI Ø rury nawojowej 40 mm 40mm 60mm 60 mm 60mm 60mm 60mm Moment obrotowy 6Nm 8Nm 10Nm 15Nm 15Nm 20Nm 20Nm Max. pow. rolety plastikowej 4,0 m² 5,5m² 4,2m² 6,2m² 6,2m² 8,5m² 15,0m² Siła ciągu 15 kg 20 kg 18 kg 25 kg 25 kg 34 kg 60 kg Moc znamionowa 155W 168W 170W 195W 170W 195W 275W ustaw. krańcowe COMFORT nie nie nie nie tak tak tak mocowanie COMFORT nie nie nie tak tak tak tak Gwarancja ( lata) szerokość przy montaŝu 587mm 610mm 633mm 633mm 633mm 633mm 633mm 3

4 ŚWIADECTWO ZGODNOŚCI Napędy ROLLOPOWER ( 20306, 20308, 20310, 20315) oraz ROLLOPOWER COMFORT (art. nr , 20320, 20340) spełniają przepisy Uni Europejskiej oraz przepisy polskie. Świadectwo zgodności jest złoŝone u producenta. Nie wyrzucać do śmieci! ZuŜyte napędy naleŝy oddać do punktu utylizacji odpadów elektrycznych. GWARANCJA Gwarancja na napędu Schellenberg wynosi licząc od daty zakupu: 2 lata: art. nr , lata: art. nr , lat: art. nr , 20320, Szanowni Klienci! W ramach gwarancji wadliwy napęd jest w pierwszaj kolejności naprawiany. JeŜeli nie jest to moŝliwe klientowi przysługuje wymiana urządzenia na nowe. NaleŜy starannie przechowywać dowód zakupu bez którego niemoŝliwe jest rozpatrzenie reklamacji. Nie podlegają gwarancji: -elementy podlegające naturalnemu zuŝyciu -szkody wywołane niewłaściwym montaŝem, podłączeniem lub uŝytkowaniem -szkody wywołane siłą wyŝszą Wymienione urządzenia przechodzą na własność firmy Schellenberg. Po naprawie lub wymianenie urządzenia gwarancja nie ulega przedłuŝeniu. Przy składaniu reklamacji naleŝy dołączyć kopię dowodu zakupu oraz pisemny opis usterki Alfred Schellenberg Polska Sp. z o.o. ul.komorowska Nadarzyn tel fax Producent nie odpowiada za błędy drukarskie i zastrzega sobie moŝliwość wprowadzania zmian technicznych. 4

5 2 b 3 a a B1 B2 1 B3 3 B4 B5 B6 B7 B8 C1 C2 C3 C4 OFF ON COMFORT COMFORT ON OFF B9 4 D1 D2 05

6 Szanowni klienci! Dziękujemy za obdarzenie nas zaufaniem i zakup produktu Schellenberg. Przed montaŝem naleŝy dokładnie przeczytać instrukcję montaŝu i zapoznać się z przepisami bezpieczeństwa. NaleŜy przechowawać instrukcję montaŝu i zapoznać wszystkich uŝytkowników z ewentualnymi niebezpieczeństwami związanymi z uŝytkowaniem urządzenia. Szkody spowodowane niewłaściwym montaŝem lub uŝytkowaniem nie podlegają roszczeniom gwarancyjnym. BEZPIECZENSTWO Istnieje niebezpieczeństwo poraŝenia prądem! - przed podłączeniem urządzenia naleŝy odciąć dopływ prąd. To samo dotyczy prowadzenia prac konserwujących lub naprawczych. - prace elektryczne naleŝy powierzyć wykwalifikowanym fachowcom - przed podjęciem pracy naleŝy zabezpieczyć roletę przed opuszczeniem - napęd przeznaczony jest do uŝytku w suchych pomieszczeniach. NaleŜy zachować wymogi lokalnego dostawcy zasilania. - napęd podczas pracy silnie nagrzewa się - podczas regulacji pracy napędu osoby trzecie nie powinny przebywać w bliskości rolety - napędu nie naleŝy otwierać UWAGI - przy dwóch lub więcej napędach naleŝy koniecznie zastosować przekaźnik między włącznikiem a napędem (strona 2) - skrzynka roletowa powinna umoŝliwiać w kaŝdej chwili dostęp do napędu - przed montaŝem naleŝy dokładnie obejrzeć napęd pod kontem ewentualnych uszkodzeń mechanicznych lub brakujących akcesoriów. - obciąŝenie napędu pancerzem rolety nie powinno przekraczać wartości max. udźwigu - pielęgnacja: powierzchnie napędu przetrzeć wilgotnym ręcznikiem. Nie naleŝy uŝywać silnych detergentów. Napędy nie wymagają konserwacji lub szczególnej pielęgnacji - praca ciągła napędu moŝe trwać max. 4 min. Po tym czasie (lub przy przekroczeniu maks. udźwigu) napęd wyłączy się automatycznie. Po około 15 min. napęd jest znowu gotowy do pracy - naleŝy regularnie sprawdzać stan techniczny rolety 6

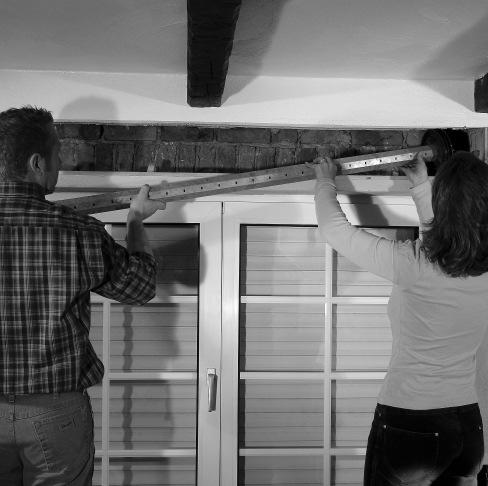

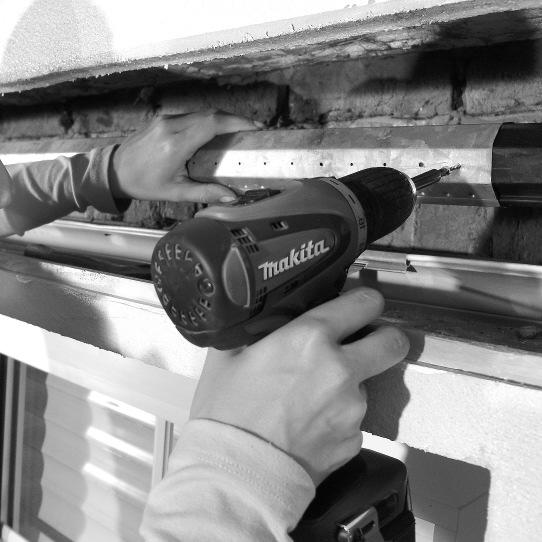

7 MONTAś NAPĘDU Patrz strona 5 Art. nr , 20308, 20310, 20315, 20317, 20320, B1 Opuścić całkowicie roletę. Otworzyć skrzynkę roletową i zdjąć roletę z rury nawojowej. Wyjąć rurę nawojową i zdjąć pasek roletowy z koła nawojowego. Wymontować zwijacz. DemontaŜ zwijacza: Zwinąć powoli pasek zostawiając na zewnątrz ok. 15 cm. Zawiązać na końcu supeł. Gotowe. Uwaga niebezpieczeństwo: spręŝyna zwijacza moŝe w sposób niekontrolowany rozwinąć się! UŜywać rękawic i okularów ochronnych. B2 Adapter silnika (1) naleŝy przesunąć na głowicę napędu i zatrzasnąć tak (a-b), aby obracał się razem z głowicą napędu. B3 Adapter rury nawojowej (2) i podkładkę (3) nałoŝyć na trzpień napędu i zabezpieczyć zawleczką (3). W niektórych modelach adapter jest juŝ załoŝony fabrycznie. B4 Napęd delikatnie włoŝyć do rury nawojowej. NaleŜy zwrócić uwagę, aby wypustka na rurze (a) weszła w szczerbę adaptera. B5 Sprawdzić połoŝenie napędu w rurze nawojowej. B6 MontaŜ mocowania Comfort Przykręcić do ściany mocownie. Dokładna wysokość mocowania regulowana jest podłuŝnymi otworami. B6 pokazuje montaŝ mocowania Comfort, którego otwór jest kwadratowy. Przy zastosowaniu standardowego mocowania trzpień napędu naleŝy zabezpieczyć dodatkowo załączoną zawleczką. B7 Długość rury nawojowej moŝna nieco przedłuŝyć uŝywając przedłuŝki (Mini nr. art , Maxi nr. art ) W zasięgu pracy napędu nie wolno wkręcać w rurę Ŝadnych śrub, gdyŝ prowadzi to do uszkodzenia napędu! Sprawdzenie kierunku pracy rolety - włączyć napęd bez podwieszania rolety do rury - w napędach COMFORT przyciski powinny znajdywać się w pozycji ON - Przy poleceniu Góra rura powinna obracać się w kierunku przeciwnym do ruchu wskazówek zegara. - Przy poleceniu Dół rura powinna obracać się zgodnie z ruchem wskazówek zegara - jeŝeli kierunek pracy napędu jest błędny naleŝy odwrócić podłączenie przewodów do elementu sterującego. Uwaga! Wszelkie zmiany w podłączeniach naleŝy dokonywać po uprzednim odłączeniu od zasilania! USTAWIENIE POZYCJI KRAŃCOWYCH W NAPĘDACH ROLLOPOWER nr art , 20308, 20310, patrz strona 5 C1 MontaŜ głowicy napędu po lewej stronie: - Wyjście kabla z przodu - Górna śruba reguluje górne połoŝenie krańcowe - Dolna śruba reguluje dolne połoŝenie krańcowe C2 MontaŜ głowicy napędu po lewej stronie: - Wyjście kabla z tyłu - Górna śruba reguluje dolne połoŝenie krańcowe - Dolna śruba reguluje górne połoŝenie krańcowe C3 MontaŜ głowicy napędu po prawej stronie: - Wyjście kabla z przodu - Górny przycisk reguluje górne połoŝenie krańcowe - Dolny przycisk reguluje dolne połoŝenie krańcowe PrzedłuŜka powinna wejść na min. 60mm w rurę i nie powinna stykać się z napędem, ani w Ŝaden sposób zakłócać jego pracy. B8 PrzedłuŜka jest mocowana na rurze nawojowej za pomocą śruby. W czasie pracy rura nie moŝe się przesuwać 7

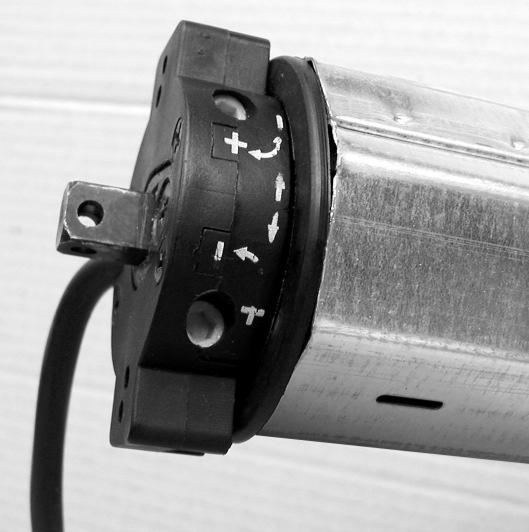

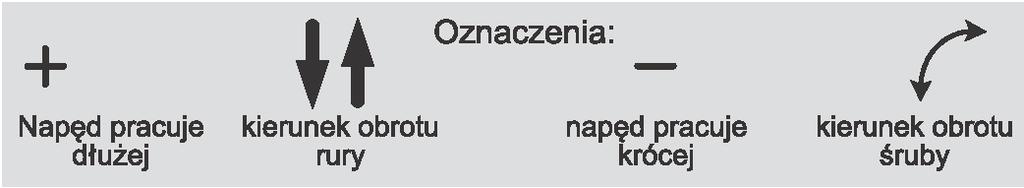

8 C4 MontaŜ głowicy napędu po prawej stronie: - Wyjście kabla z tyłu - Górna śruba reguluje dolne połoŝenie krańcowe - Dolna śruba reguluje górne połoŝenie krańcowe Napęd posiada fabryczne ustawienie pozycji krańcowych, które naleŝy dostosować przy montaŝu napędu. Regulację dokonuje się dołączonym narzędziem (6) Górne połoŝenie krańcowe - Z pomocą sterowania opuścić (bez podwieszonej rolety), aŝ napęd zatrzyma się samoczynnie. - Podwiesić roletę do rury nawojowej - Z pomocą sterowania podnieść roletę, aŝ do jej somoczynnego zatrzymania. - Kręcić odpowiednią śrubą regulacyjną w kierunku plus, aŝ do osiągnięcia właściwej pozycji krańcowej, która powinna znajdować się ok. 3 cm od górnej krawędzi. - JeŜeli roleta podjechała za wysoko naleŝy za pomocą sterowania opuścić ją ok. 20 cm i następnie obrócić kilka razy śrubę w kierunku minus. - Podnieść roletę sterowaniem. Pozycja krańcowa jest teraz ustawiona niŝej. - JeŜeli pozycja krańcowa jest nadal za wysoko naleŝy powtórzyć procedurę, aŝ do ustawienia właściwej pozycji krańcowej. Dolne połoŝenie krańcowe - Z pomocą sterowania opuścić roletę, aŝ napęd zatrzyma się samoczynnie. - Kręcić odpowiednią śrubą regulacyjną w kierunku plus, aŝ do osiągnięcia właściwej pozycji krańcowej, czyli do momentu całkowitego zamknięcia rolety. - JeŜeli roleta opuściła się za nisko naleŝy za pomocą sterowania podnieść ją ok. 20 cm i następnie obrócić kilka razy śrubę w kierunku minus. - Opuścić roletę sterowaniem. Pozycja krańcowa jest teraz ustawiona wyŝej. - JeŜeli pozycja krańcowa jest nadal za nisko naleŝy powtórzyć procedurę, aŝ do ustawienia właściwej pozycji krańcowej. USTAWIENIE POZYCJI KRAŃCOWYCH W NAPĘDACH ROLLOPOWER COMFORT nr art , 20320, patrz strona 5 D1 + D2 PołoŜenie głowicy napędu: -górny przycisk, do ustawiania dolnej pozycji krańcowej - dolny przycisk, do ustawienia górnej pozycji krańcowej - strzałka pokazuje kierunek obrotu napędu i rury Przyciski regulujące pozycje krańcowe ON: przycisk aktywny OFF: przycisk nieaktywny Górna pozycja krańcowa: - oba przyciski muszą być aktywne (ON) - podwiesić roletę do rury - przy pomocy sterowania podnieść roletę i zatrzymać ok. 3 cm przed górną krawędzią - wyłączyć oba przyciski (OFF) - górna pozycja krańcowa została zaprogramowana Dolna pozycja krańcowa: - Przycisk odpowiadający za dolną pozycję musi być aktywny (ON) - podwiesić roletę do rury - przy pomocy sterowania opuścić całkowicie roletę - wyłączyć przycisk (OFF) - dolna pozycja krańcowa została zaprogramowana Test: JeŜeli przy kilku cyklach zamknięcie/otwarcie roleta zatrzymuje się w zaprogramowanych pozycjach krańcowych moŝna zamknąć skrzynkę roletową. Po dłuŝszym czasie uŝytkowania mogą wystąpić niewielkie przesunięcia pozycji krańcowych, które są spowodowane róŝnicą temperatur lato/zima. NaleŜy wtedy skorygować pozycje krańcowe Przeprowadzić test, patrz obok! 8
