1 Adam Grylewicz Prezes fundacji LAMBDA AWARIE ZAMOCOWANIA UKŁADU OCIEPLENIA ETICS METODA ODBUDOWY MOCOWANIA UKŁADU ODSPOJONEGO ZAGROŻONEGO ODPADNIĘCIEM OD ŚCIANY na przykładzie realizacji projektu naprawczego dla budynku przy ul. Łokietka 3 Kędzierzyn Koźle 2016

2 Odspojenia lub odpadnięcia układów ETICS od ścian, to awarie zdarzające się coraz częściej i nie dotyczą tylko budynków ocieplonych 20 lat temu.

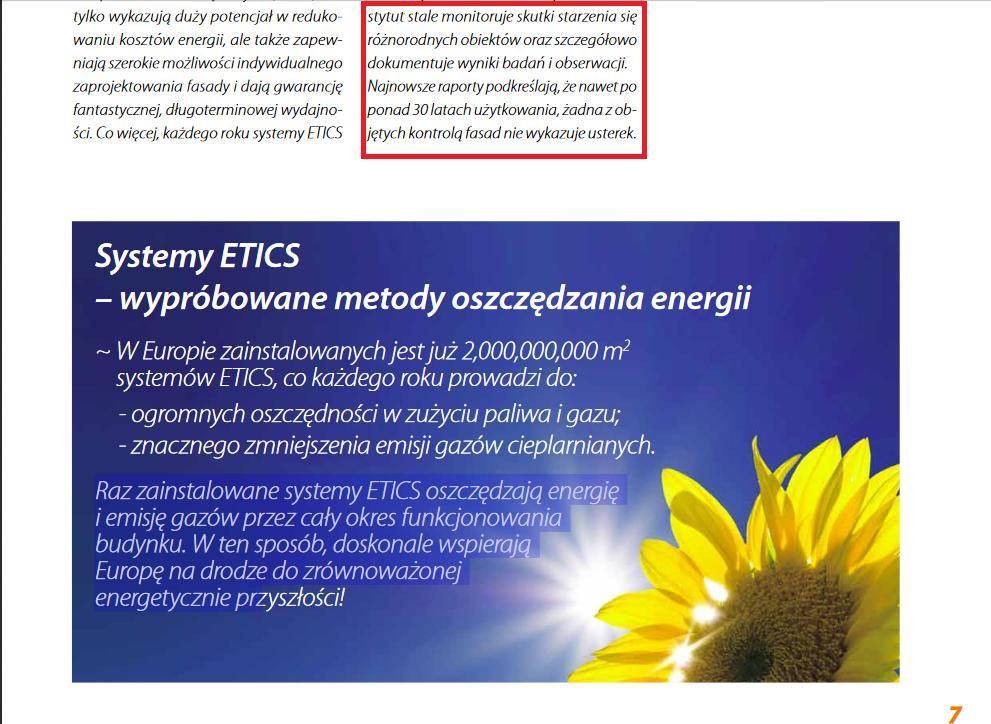

12 Pokazane przykłady to przysłowiowa łyżka dziegciu w beczce pełnej słodkiego miodu, którą podarowali komisarzowi UE autorzy i sponsorzy propagandowej broszury

18 Gdzieś między obrazami spadających ociepleń a dobrym samopoczuciem wyjątkowych specjalistów jest tzw. szara rzeczywistość I jest nie tylko szara! Warto dokładnie wczytać się w treść następnych slajdów.

22 ABY NIE ZARZĄDZAĆ USUWANIEM SKUTKÓW ODPADNIĘCIA UKŁADÓW ETICS OD ŚCIANY NALEŻY JE KONTROLOWAĆ I NAPRAWIAĆ. oczywiście w odpowiednim momencie Jak to miało miejsce w przypadku odspojonego układu ETICS użytkowanego od 8 lat na budynku 11 kondygnacyjnym przy ul. Łokietka 3 w Kędzierzynie Koźlu,

23 Budynek 11-to kodygnacyjny, wzniesiony w technologii wielkopytowej tzw. cegły żerańskiej

24 Budynek 11-to kodygnacyjny, wzniesiony w technologii wielkopytowej tzw. cegły żerańskiej

25 Rzut Rzut z dokumentacji PK-płyta kanałowa PGS- Bloczki Pianogazobetonowe

26 Uszkodzenia warstw elewacji ocieplonej

27 Uszkodzenia warstw elewacji ocieplonej

28 Uszkodzenia warstw elewacji ocieplonej

29 Uszkodzenia warstw elewacji ocieplonej

30 Odkrywka wykonana przez zespół ekspercki

33 Łączniki mechaniczne wyciągane reką

34 Wniosek z ekspertyzy: rozebrać ocieplenie i wykonać na nowo

35 ZARZAD SPÓŁDZIELNI STANĄŁ W OBLICZU PROBLEMU JAK UZASADNIĆ DEMONTAŻ ISTNIEJĄCEGO OCIEPLENIA KTÓRE WYKONANO 10 LAT TEMU, A RENOWACJĘ WARSTWY WIERZCHNIEJ PRZEPROWADZONO. 2 LATA TEMU.

36 WIDOK ŚCIAN KTÓRY BY SIĘ ODSŁONIŁ PO DEMONTAŻU ISTNIEJĄCEGO OCIEPLENIA

37 Pliki zdjęiowe pochodzące z dokumentacji pierwotnego ocieplenia płytami azbestowymi

38 Pliki zdjęiowe pochodzące z dokumentacji pierwotnego ocieplenia płytami azbestowymi

39 Moja firma RENOVADEX odpowiedziała pozytywnie na zapytanie o możliwość naprawy ocieplenia bez demontażu warstw istniejących. Było to możliwe w oparciu o posiadane doświadczenie i innowacyjne rozwiązania (opatentowane), ale przede wszystkim dlatego, że dysponujemy unikalnymi metodami i przyrządami pomiarowymi do przeprowadzenia szerokiego zakresu badań i pomiarów in situ.

40 Dodatkowe badania i testy nośności warstw

41 Dodatkowe badania i testy nośności warstw

42 Dodatkowe badania i testy nośności warstw i podłoża

43 Dodatkowe badania i testy nośności warstw i podłoża

44 Wzorcowanie kontrolne przyrządu pomiarowego

45 Sprawdzono również lambdę zastosowanego styropianu

46 W PRACOWNI BADAŃ WYTRZYMAŁOŚCIOWYCH PRZEPROWADZONO SZEREG TESTÓW I BADAŃ NOSNOSCI CHARAKTERYSTYCZNEJ POŁĄCZEŃ Z ZASTOSOWANIEM ŁĄCZNIKÓW RENOVADEX WYRYWANYCH Z PODŁOŻA GAZOBETONOWEGO I PRZECIĄGANYCH PRZEZ PŁYTY EPS

48 Węzeł mocujący RENOVADEX WSZ z siatką

49 Węzeł mocujący RENOVADEX WSZ z siatką badanie przeciągania przez płytę EPS

50 Przygotowanie do testów nośności

51 Przygotowanie do testów nośności

52 Przygotowanie do testów nośności

53 Przygotowywanie do badania przez blok piankowy

54 PO WYKONANIU SZCZEGÓŁOWYCH BADAŃ W PRACOWNI I NA BUDYNKU OPRACOWANO PROJEKT TECHNICZNY I INSTRUKCJE DLA WYKONAWCY ROBÓT

57 Przeprowadzono całodniowe szkolenie z aktywnym udziałem uczestników w testach i próbach. Szkolenie było trochę dłuższe od internetowego po których otrzymuje się.. certyfikaty

59 Szkolenie dla wykonawców i nadzoru technicznego

60 Szkolenie dla wykonawców i nadzoru technicznego

61 Roboty przebiegały bez zakłóceń i problemów. Przeszkoleni i świadomi wymagań technologicznych Pracownicy wykonali zadanie bez zastrzeżeń

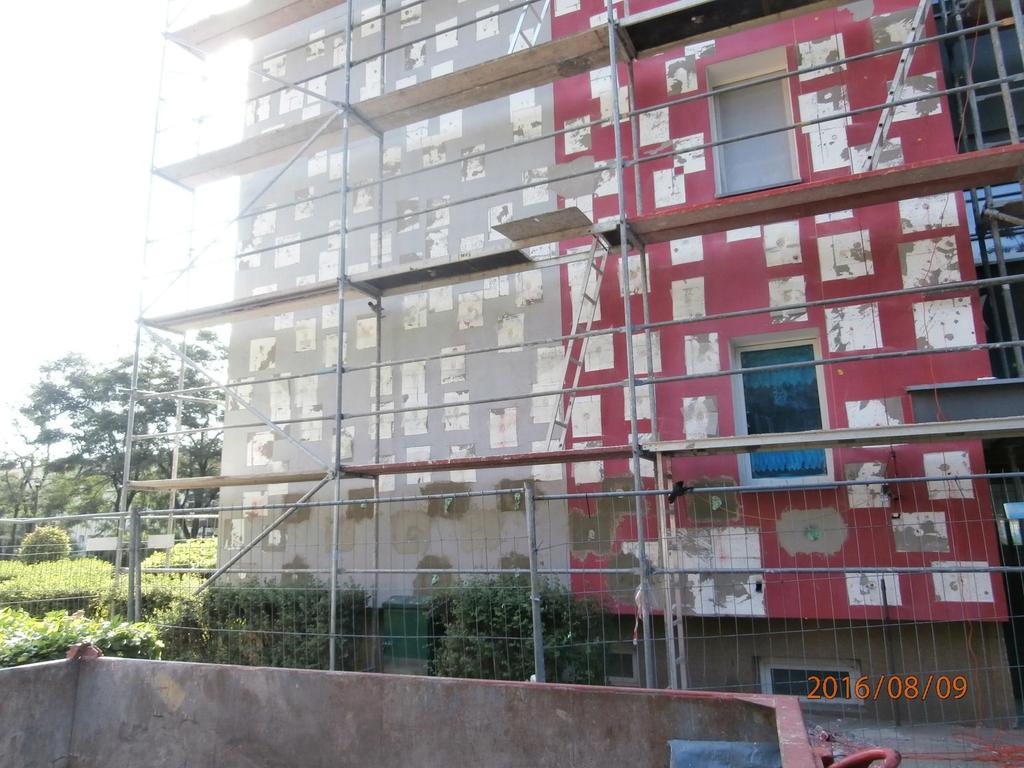

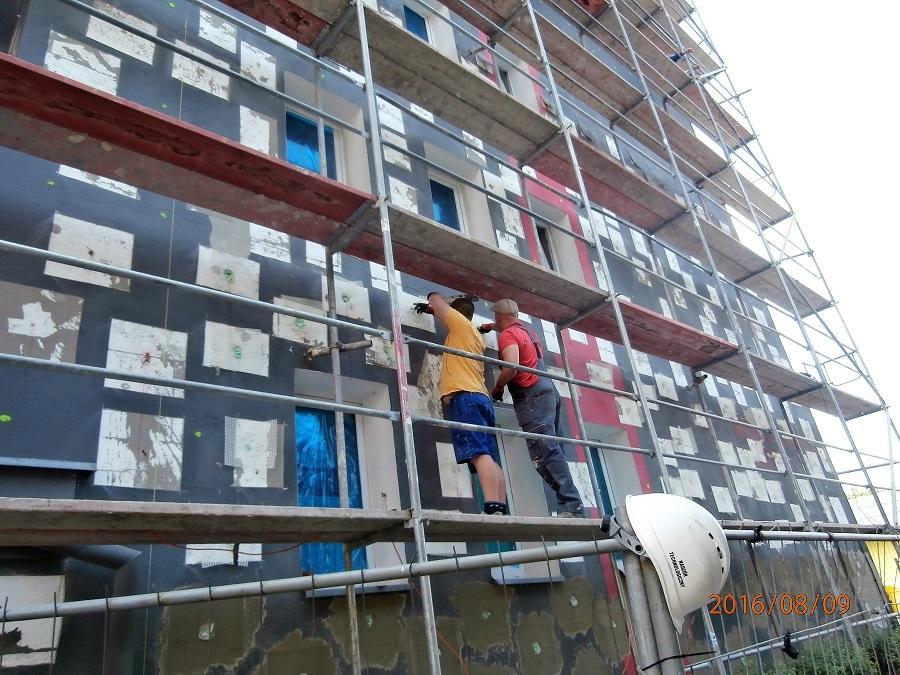

62 Migawki z placu budowy

63 Migawki z placu budowy

64 Migawki z placu budowy

65 Migawki z placu budowy

66 Migawki z placu budowy

67 Migawki z placu budowy

68 Jedynym śladem remontu był niepełny kontener na odpady

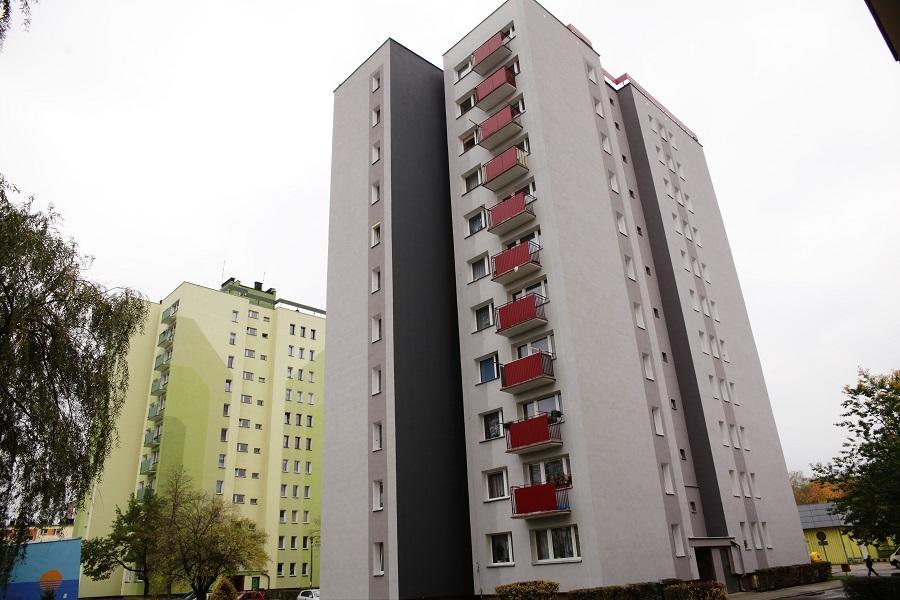

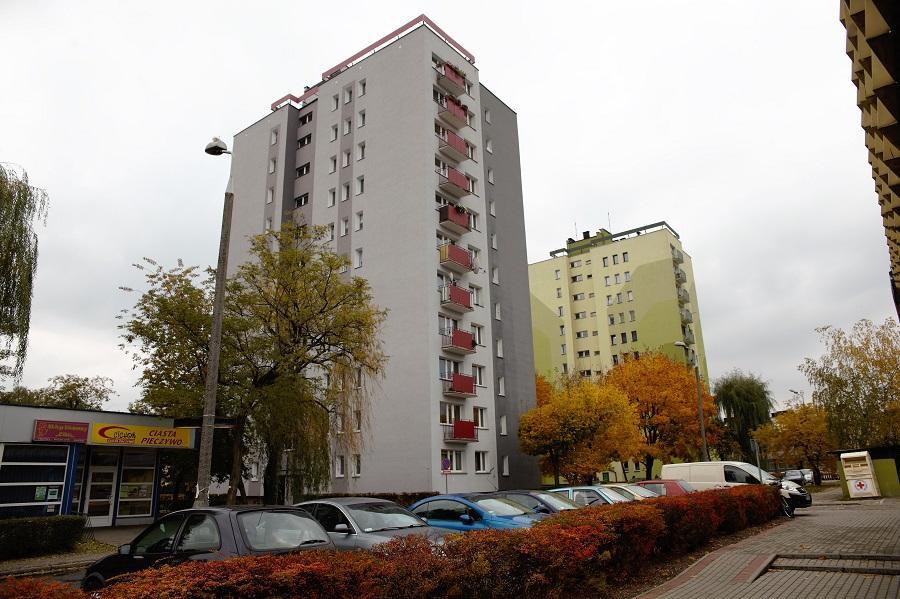

69 Naprawę wykonano - obyło się bez demontażu istniejącego ocieplenia

70 Naprawę wykonano - obyło się bez demontażu istniejącego ocieplenia

71 Naprawę wykonano - obyło się bez demontażu istniejącego ocieplenia

72 Kolejny budynek wykonany w tej samej technologii i ocieplony według identycznego projektu być może będzie wymagał tej samej procedury naprawczej.

76 DZIĘKUJĘ ZA UWAGĘ I ZAPRASZAM NA KOLEJNE DEBATY TECHNOLOGICZNE ORGANIZOWANE PRZEZ FUNDACJĘ LAMBDA
