SYSTEMY MAGAZYNOWANIA WÓD. Zbiorniki retencyjne

Transkrypt

1 SYSTEMY MAGAZYNOWANIA WÓD Zbiorniki retencyjne

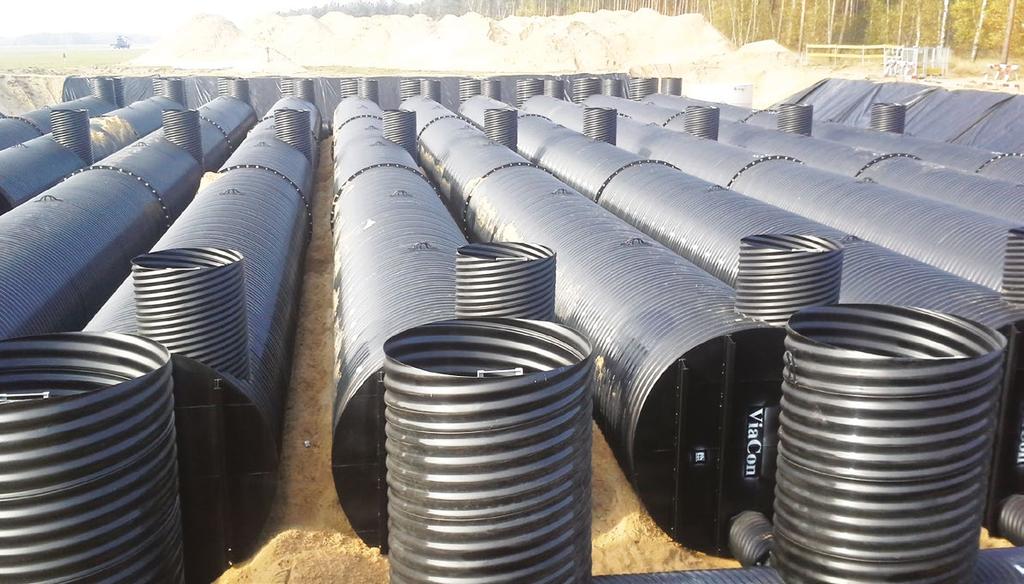

2 Zbiorniki retencyjne SYSTEM MAGAZYNOWANIA WÓD Zbiorniki wykonane z rur stalowych spiralnie karbowanych HelCor znajdują zastosowanie jako: zbiorniki retencyjne w grawitacyjnych układach kanalizacji deszczowej zbiorniki ppoż. zbiorniki na wody technologiczne w zakresie ph 3-12 osadniki do podczyszczania ścieków z zawiesin separatory koalescencyjne oczyszczające ścieki opadowe ze związków ropopochodnych zbiorniki na wodę pitną Zastosowanie W ramach systemu produkowane są również: przepompownie studnie kolektory i rurociągi Wysokie parametry wytrzymałościowe rur HelCor pozwalają na zabudowę systemu pod drogą lub parkingiem, przy minimalnym naziomie nad zbiornikiem w terenie najazdowym wynoszącym 0,6 m licząc wraz z warstwami konstrukcyjnymi nawierzchni. Maksymalna głębokość posadowienia zbiornika wynosi kilkanaście metrów. System kanalizacji z rur HelCor posiada pozytywną opinię Głównego Instytutu Górnictwa do stosowania na terenach objętych szkodami górniczymi kat. I-IV. 2

3 SYSTEM MAGAZYNOWANIA WÓD Zbiorniki retencyjne Tab. 1. Tabela odporności chemicznej powłoki polimerowej Trenchcoating Badanie Metoda badania Wynik Odporność na 10% stężenie HCl ASTM D1308 Brak ubytku grubości powłoki Odporność na HNO 3 ASTM D1308 Brak ubytku grubości powłoki Odporność na NH 4 OH ASTM D1308 Brak ubytku grubości powłoki Odporność na NaOH ASTM D1308 Brak ubytku grubości powłoki Odporność na 30% stężenie H 2 SO 4 ASTM D543, A742 Brak ubytku grubości powłoki Odporność na NaOH ASTM D543, A742 Brak ubytku grubości powłoki Odporność na 10% stężenie NaCl ASTM D543, A742 Brak ubytku grubości powłoki Odporność na mgłę SO 2 DIN 50018, 2.0L Brak ubytku grubości powłoki Odporność na chloroform (trichlorometan CHCl 3 ) ISO 175, 28 dni, Odporność na DMSO (dimetylosulfotlenek) (CH 3 SO ISO 175, 28 dni, Odporność MeCl 2 (chlorek metylenu) ISO 175, 28 dni, Odporność na THF (tetrahydrofuran) C 4 H 8 O ISO 175, 28 dni, Odporność na 20% stężenie NaOH w wodzie Odporność na 10% stężenie mocznika CO(NH 2 w wodzie Odporność na 25% stężenie NH 4 OH Odporność na 25% stężenie H 2 SO 4 Odporność na 20% stężenie HNO 3 Odporność na i-propanol (CH 3 CHOH (alkohol izopropylowy) Odporność na aceton CO(CH 3 (propanon) Odporność na octan etylu CH 3 CO-O-C 2 H 5 Odporność na toluen C 6 H 5 (CH 3 ) (metylobenzen) Odporność na glikol polietylenowy C 2n H 4n +2O n+1 Odporność na płyny do odladzania samolotów: - Clearway F1-20% stężenie płynu Nordway NA 80ºC 8% ubytek grubości powłoki 80ºC Brak ubytku grubości powłoki 23ºC 3% ubytek grubości powłoki 80ºC * 80ºC * 80ºC * 23ºC 4% ubytek grubości powłoki 80ºC ** 80ºC ** 23ºC 3% ubytek grubości powłoki 80ºC ** 23ºC 4% ubytek grubości powłoki 80ºC Całkowite zniszczenie powłoki 80ºC 4% ubytek grubości powłoki ISO 175, 28 dni * nie przeprowadzono badania z uwagi na wydzielanie niebezpiecznych gazów podczas ogrzewania NH4OH, H2SO4, HNO3 do temperatury 80ºC; ** nie przeprowadzono badania z uwagi na przekroczenie temperatury wrzenia podczas ogrzewania (CH3)2CHOH, CO(CH3)2, CH3CO-O-C2H5 do temperatury 80ºC; 3

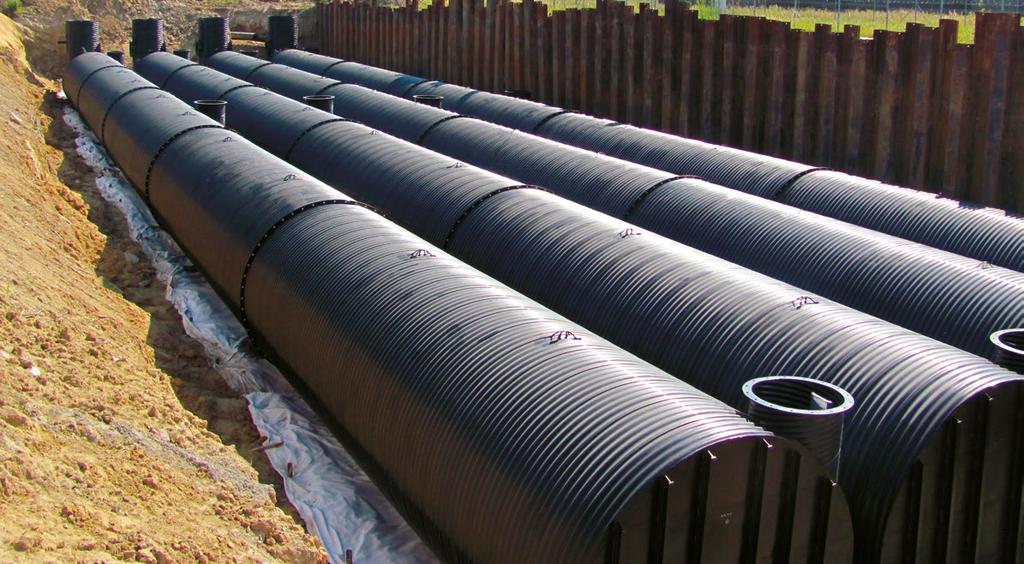

4 Zbiorniki retencyjne SYSTEM MAGAZYNOWANIA WÓD Zbiorniki produkowane są w zakresie średnic wewnętrznych do 3600 mm i długości maksymalnej jednego elementu równej 16 m. Oznacza to, że istnieje możliwość wyprodukowania pojedynczego zbiornika o objętości ponad 150 m 3, bez konieczności jego scalania z elementów na budowie. Przy innych układach poszczególne elementy łączy się za pomocą połączeń kołnierzowych zapewniających całkowitą szczelność systemu. Wszystkie elementy zbiornika zabezpieczone są antykorozyjnie fabrycznie poprzez cynkowanie ogniowe grubości 42 μm oraz dodatkowo powłoką polimerową Trenchcoating grubości 300 μm. Zastosowane zabezpieczenie zapewnia trwałość powłok na agresywne oddziaływanie ścieków w zakresie ph = Nie istnieje konieczność wykonywania dodatkowego zabezpieczenia powierzchni zbiornika. Szczegółowe dane zawiera tabela odporności chemicznej powłoki polimerowej Trenchcoating. Produkcja zbiorników obejmuje wykonanie korpusu zbiornika, dennic, kominów rewizyjnych z drabinkami, króćców wlotowych i wylotowych oraz połączeń pomiędzy zbiornikami. Zbiorniki produkowane są w odcinkach do 16 m długości i łączone na budowie połączeniem kołnierzowym z uszczelką. Dennice zbiorników wykonane są z blachy płaskiej usztywnionej żebrami w zależności od głębokości posadowienia zbiornika i obciążeń naziomu (siły parcia gruntu na dennicę). Zarówno kołnierze stalowe jak i dennice są wykonywane i przyspawane do rury u producenta zbiornika i po uzyskaniu pozytywnego wyniku badania szczelności zabezpieczane są antykorozyjnie przez malowanie farbą wysokocynkową oraz dodatkowo preparatem uszczelniającym. Zabezpieczenie antykorozyjne połączeń spawanych pozwala uzyskać ich trwałość identyczną jak rury HelCor. Zastosowany system połączeń spawanych gwarantuje szczelność zbiornika. 4

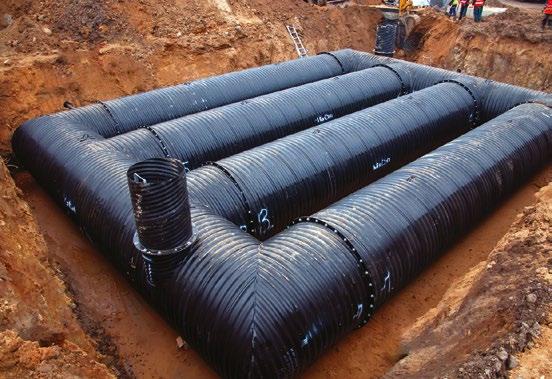

5 SYSTEM MAGAZYNOWANIA WÓD Zbiorniki retencyjne Zbiorniki należy posadowić na fundamencie z kruszywa o miąższości min. 30 cm, na podsypce piaskowej o miąższości ok. 10 cm w celu zagłębienia karbów rury. W przypadku występowania wysokiego poziomu wód gruntowych należy sprawdzić stan równowagi z uwagi na wypór zbiornika przez ciśnienie hydrostatyczne wód gruntowych. W przypadku konieczności należy przewidzieć dodatkowe kotwienie lub dociążenie zbiornika. Zasypkę zbiornika należy układać symetrycznie po obu jego stronach warstwami o miąższości 30 cm w stanie luźnym i zagęścić. Wskaźnik zagęszczenia kruszywa zasypki zgodnie z normą PN-B-0605 Geotechnika. Raporty ziemne. Wymagania ogólne i EN (EUROKOD 7) powinien wynosić min. 0,98, a w bezpośrednim sąsiedztwie zbiornika dopuszcza się 0,95. Proponowana technologia wykonania podziemnych zbiorników retencyjnych z rur HelCor z uwagi na niewielki ciężar oraz duże długości poszczególnych elementów, jak również brak konieczności wykonywania fundamentu żelbetowego, pozwala na znaczne skrócenie okresu realizacji budowy, co jest istotne w warunkach wysokiego poziomu wód gruntowych. Wysokie parametry wytrzymałościowe oraz proponowane zabezpieczenie antykorozyjne pozwalają na wbudowanie zbiorników z rur HelCor w każdych warunkach wodno-gruntowych. 5

6 Zbiorniki retencyjne SYSTEM MAGAZYNOWANIA WÓD ViaCon Polska Sp. z o.o. należy do europejskiej Grupy ViaCon założonej w 1986 r. w Szwecji i Norwegii. Obecnie Grupa ViaCon działająca w kilkunastu krajach Europy wchodzi w skład grupy SAFEROAD. Wsparcie ze strony całej grupy i możliwość korzystania ze wspólnych doświadczeń powoduje, o najwyższej jakości. kolejne w Krakowie, Gdańsku, Szczecinie, Białymstoku, Bydgoszczy, Katowicach, Rzeszowie, Wrocławiu. Każdy z nich posiada swój magazyn, co zapewnia stały dostęp do towarów i szybki czas dostawy. Produkty MultiPlate MP200, HelCor i HelCor PA, SuperCor oraz geosyntetyki posiadają znak CE. - projektowanie, sprzedaż i montaż rur i konstrukcji podatnych ze stali i tworzyw sztucznych stosowanych do budowy oraz naprawy przepustów, mostów, wiaduktów, tuneli, przejazdów gospodarczych, przejść dla zwierząt i innych obiektów inżynierskich oraz jako obudowy przenośników taśmowych, ciepłociągów i rurociągów - projektowanie i sprzedaż systemu kanalizacji deszczowej i zbiorników retencyjnych - sprzedaż i montaż płotków ochronno-naprowadzających dla płazów - projektowanie, sprzedaż i montaż geosyntetyków takich jak: geowłókniny, geotkaniny, geosiatki, geomembrany i maty bentonitowe - sprzedaż i dzierżawa mostów kratowych - sprzedaż gabionów - projektowanie, produkcja, sprzedaż konstrukcji oporowych z gruntu zbrojonego - projektowanie, sprzedaż i montaż konstrukcji inżynierskiech z żelbetowych elementów prefabrykowanych Nasza firma swój sukces zawdzięcza ludziom osobom w firmie oraz tym wszystkim, którzy zaufali nam i od wielu lat wspólnie z nami zmieniają świat na lepsze tworząc lepszą rzeczywistość. 6
