1 Poradnik rozwiązań systemów nagłośnień dla różnorodnych pomieszczeń komercyjnych. We supply sound, not equipment.

2 NIE PRODUKTY... TOA ELECTRONICS JUŻ OD PONAD 70 LAT DOSTARCZA WYSOKIEJ KLASY SYSTEMY NAGŁOŚNIENIOWE, KTÓRE DOSKONALE SPRAWDZAJĄ SIĘ W KAŻDYCH NAWET NAJBARDZIEJ WYMAGAJĄCYCH WARUNKACH AKUSTYCZNYCH. SZEROKI KNOW-HOW JAPOŃSKICH INŻYNIERÓW, A TAKŻE WNIKLIWA OBSERWACJA ZMIAN I TRENDÓW PRZY JEDNOCZESNYM ZASTOSOWANIU ZAAWANSOWANYCH TECHNOLOGII WSPARTYCH LATAMI DOŚWIADCZEŃ, POZWALA NA TWORZENIE NIEZWYKLE PROFESJONALNYCH I NIEZAWODNYCH URZĄDZEŃ. Siła TOA nie polega jednak tylko i wyłącznie na jakości poszczególnych produktów, lecz na możliwości tworzenia efektywnych i kompletnych rozwiązań w oparciu o ich kombinacje. Szeroka gama urządzeń TOA znajduje swoje zastosowanie we wszelkiego rodzaju instalacjach elektroakustycznych i nagłośnieniowych tworząc niezwykle dynamiczne, wyraźne i przyjemne dla ucha przestrzenie dźwięku. Odpowiednie użycie zestawów głośnikowych, procesorów dźwięku, wzmacniaczy mocy i urządzeń centralnych firmy TOA pozwala zrealizować większość typowych aplikacji nagłośnieniowych od szkolnego radiowęzła, przez sale multimedialne do hal widowiskowo-sportowych. Co więcej, umiejętne zestawienie urządzeń marki TOA pozwala osiągnąć w aplikacjach Public Address znakomitą jakość, typową dla systemów HI-FI a wszystko w rozsądnej cenie. Pozostaje zatem ostatnie pytanie: JAK TO ZROBIC?

3 ROZWIĄZANIA! Odpowiedź na nie znajdziecie Państwo w niniejszym Poradniku. Stanowi on zbiór przepisów oraz informacji użytecznych dla każdego instalatora, które w prosty i szybki sposób pozwolą na samodzielne stworzenie efektywnych instalacji nagłośnieniowych. Znaleźć w nim można powstały w oparciu o produkty TOA, szeroki przekrój technik nagłośnieniowych zaprezentowanych na konkretnych przykładach zastosowań takich jak: RESTAURACJA Z PARKIETEM TANECZNYM SALA SPORTOWA AUDYTORIUM WYKŁADOWE POKÓJ OBRAD - KONFERENCYJNY BUTIK LUB SKLEP W GALERII HANDLOWEJ MARKET Z MAGAZYNEM I POWIERZCHNIĄ BIUROWĄ MULTIROOM - SALA KONFERENCYJNA SALA FITNESS LUB SIŁOWNIA NAGŁOŚNIENIE MOBILNE CENTRUM REKREACYJNE Z BASENEM BOISKO MIEJSKIE W każdym z przedstawionych przepisów na efektywne nagłośnienie znajdują się: lista proponowanych urządzeń, schemat blokowy instalacji, rysunek poglądowy z wyznaczonymi punktami montażu zestawów głośnikowych, opis uzyskanej funkcjonalności. Poradnik zamyka skrócony katalog produktów, zawierający podstawowe informacje na temat wszystkich, wykorzystanych w przykładowych rozwiązaniach, urządzeń. Mamy nadzieję, iż lektura niniejszego dokumentu umożliwi wszystkim zainteresowanym nie tylko szybkie zapoznanie się z rozwiązaniami marki TOA, ale dzięki zdobytej wiedzy, pozwoli na pełniejsze i bardziej efektywne wykorzystaanie możliwości oferowanych urządzeń. Przede wszystkim, liczymy na to, że ten Poradnik sprawi, iż będą Państwo w stanie samodzielnie wykonać instalację systemu nagłośnieniowego w każdym nieskomplikowanym wnętrzu komercyjnym. Więcej szczegółów na temat oferowanych przez nas urządzeń, dodatkowe poradniki i inne materiały pomocnicze, a także kontakt do naszych przedstawicieli handlowych znajdziecie Państwo pod adresem Zachęcając Państwa do korzystania z niniejszego Poradnika, pragniemy jednocześnie przypomnieć, iż Państwa wiedza oraz umiejętności mogą być również poszerzone poprzez udział w regularnych szkoleniach odbywających się w siedzibie korporacji TOA Electronics w Warszawie. Życzymy Państwu miłej lektury. Zespół TOA

4 Przykładowe koncepcje systemów nagłośnieniowych RESTAURACJA Z PARKIETEM TANECZNYM TEMAT PROJEKTU WYMAGANIA Klub rozrywkowy z restauracją, barem oraz częścią przeznaczoną do tańca. Dwa piętra użytkowe, łączna powierzchnia do nagłośnienia: ok. 320 m. kw. pojedynczy system nagłośnienia obsługujący restaurację, a także strefę taneczną emisja muzyki tła w jednej części oraz możlwość prowadzenia dyskoteki w drugiej stylowe głośniki, wkomponowujące się w otoczenie niezależna kontrola poziomu dźwięku w strefach prostota obsługi TECHNIKA NAGŁOŚNIENIA System zrealizowany jest w oparciu o matrycę M-9000M2. Sterowany jest on zza baru, gdzie znajduje się para cyfrowych sterowników ZM-9014 (po jednym dla każdej głównej strefy). W części restauracyjnej rozmieszczono eleganckie głośniki podwieszane typu PE-64, natomiast w toaletach głośniki sufitowe PC-1867 cechujące się podwyższonym stopniem odporności. Część taneczna lokalu nagłośniona jest przy pomocy 3 dwudrożnych kolumn głośnikowych HS-150 oraz wspierającego je subwoofera wysokiej mocy FB-150. Głównym źródłem podkładu muzycznego jest urządzenie wielofunkcyjne z odtwarzaczem CD/mp3 oraz czytnikiem kart SD. Dodatkowo w sali tanecznej umieszczono przyłącze DJ a. System może być rozbudowany o kolejne źródła dźwięku takiej jak mikrofony bezprzewodowe. Strefa Zestawy głośnikowe Restauracja 12x PE-64 Toalety 2x PC-1867 Parkiet 3x HS-150 1x FB-150 Lp. Model Ilość Opis 1 CD-2016B-EB 1 Odtwarzacz CD/mp3, 2 M-9000M2 1 Matryca audio 2.1 D-001T 2 Mikrofonowo-liniowy moduł we. audio 2.2 D-001R 1 Liniowy moduł we. audio 2.3 T-001T 2 Liniowy moduł wy. audio 2.4 RC-001T 1 Moduł magistrali sterowania 2.5 AD Zasilacz systemowy 3 DA-550F 1 Czterokanałowy wzmacniacz 550W 4 DA-250DH 1 Dwukanałowy wzmacniacz 250W (100V) 5 ZM Kontroler (potencjometr + 4 przyciski) 6 FB calowy subwoofer 600W 7 HS Dwudrożna kolumna głośnikowa 150W 8 PE watowy głośnik podwieszany 9 PC Głośnik sufitowy IP32

5 SALA SPORTOWA TEMAT PROJEKTU WYMAGANIA Sala gimnastyczna o powierzchni 1100 m. kw. i wyso- kości 11 m. zapewnienie odpowiedniej zrozumiałości mowy pomimo pogłosu możliwość realizacji imprez sportowych, apeli szkolnych, wydarzeń kulturalnych, czy imprez konferencyjnych dobra jakość odtwarzanej muzyki zestawy głośnikowe o solidnej konstrukcji, odporne na uderzenia i uszkodzenia mechaniczne TECHNIKA NAGŁOŚNIENIA Ze względu na trudne warunki akustyczne oraz potrzebę zapewnienia wysokiej jakości dźwięku sala została wyposażona w kompaktowy system liniowy HX-5. Do nagłośnienia obiektu wykorzystano 4 grona głośnikowe składające się z pary zestawów HX-5 oraz subwoofera FB-120. System jest zasilany z grupy wzmacniaczy mocy serii DA, które cechują się wysoką sprawnością i niskim poborem prądu. Sercem systemu jest cyfrowy mikser audio M-864 oraz współpracujący z nim procesor głośnikowy DP-SP3. Urządzenia zapewniają komplet niezbędnych narzędzi do obróbki dźwięku, w tym również dynamiczny eliminator sprzężeń akustycznych oraz moduł ARC. Całość systemu może być sterowana z panelu przedniego M-864D, jak i z tabletu. Strefa Sala sportowa Strefa wejść i toalety Zestawy głośnikowe 4x FB-120B 8x HX-5B 10x PC-2852 Lp. Model Ilość Opis 1 CD-2016B-EB 1 Odtwarzacz CD/mp3 2 WT Różnicowy odbiornik bezprzewodowy 2.1 WM Dynamiczny mikrofon bezprzewodowy 2.2 MB-WT4 1 Uchwyt montażowy pary odbiorników 3 M-864D 1 Cyfrowy mikser audio z tłumikami 4 DP-SP-3 1 Cyfrowy procesor głośnikowy (2we/6wy) 5 DA-550F 1 Czterokanałowy wzmacniacz 550W 6 DA-250F 2 Czterokanałowy wzmacniacz 250W 7 P Wzmacniacz radiowęzłowy 100V 7.1 MB-25B 1 Uchwyt montażowy P HX-5B 8 Dwudrożny system nagłośnieniowy 8.1 FB Subwoofer dopasowany do HX5 8.2 HY-PF1 4 Rama montażowa systemu HX5 9 PC Dwudrożny głośnik sufitowy

6 Przykładowe koncepcje systemów nagłośnieniowych AUDYTORIUM WYKŁADOWE TEMAT PROJEKTU WYMAGANIA Audytorium dla 128 słuchaczy. Powierzchnia około 500 m kw. wysoka zrozumiałość reprodukowanej mowy maksymalna prostota obsługi do dyspozycji użytkownika mikrofony bezprzewodowe doręczne i/lub krawatowe możliwość prowadzenia interaktywnego wykładu TECHNIKA NAGŁOŚNIENIA Ze względu na maksymalną prostotę obsługi oraz całkowitą automatyzację funkcji salę wyposażono w procesor audio M-633D. Podłączone jest do niego urządzenie wielofunkcyjne UMP-1000R umożliwiające odtwarzanie muzyki bądź zapis treści wykładu, a także system mikrofonów bezprzewodowych składający się z pary mikrofonów WM-5270 oraz nadajników osobistych WM-5320, które mogą pracować jednocześnie. W podłodze przewidziano gniazdo umożliwiające podłączenie komputera lub innego sprzętu. Każdy tor mikrofonowy wyposażono w niezależny eliminator sprzężeń akustycznych, dzięki czemu mówca może się swobodnie przemieszczać z mikrofonem po sali. Audytorium nagłośnione jest przy pomocy systemu kolumn SR-S4. Zastosowano 2 grona - prawe i lewe - każde zbudowane z kolumny SR-S4L (dla pola dalekiego - tylnych rzędów) oraz kolumny SR-S4S (dla pola bliskiego - przednich rzędów) PRZYŁĄCZE 1 PRZYŁĄCZE Strefa Audytorium Zestawy głośnikowe 2xSR-S4S 2x SR-S4L Lp. Model Ilość Opis 1 M-633D 1 Mikser cyfrowy 2 WT Odbiornik bezprzewodowy z rozdzielaczem sygnału antenowego 2.1 MB-WT4 1 Uchwyt montażowy pary odbiorników 3 YW Aktywna antena odbiorcza 4 WM Dynamiczny mikrofon bezprzewodowy 5 WM Nadajnik osobisty z mikrofonem 6 DA-250F 1 Wzmacniacz 4x250W/4Ohm 7 SR-S4L 2 Liniowa kolumna głośnikowa pola dalekiego 8 SR-S4S 2 Liniowa kolumna głośnikowa pola bliskiego 9 UMP-1000R 1 Rejestrator dźwięku

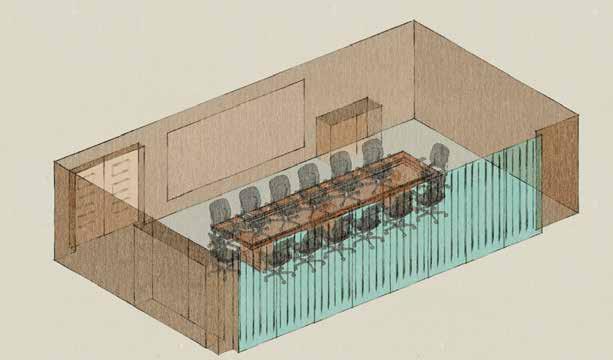

7 POKÓJ OBRAD - KONFERENCYJNY TEMAT PROJEKTU WYMAGANIA Wszechstronna sala do zastosowań multimedialnych, prezentacji oraz spotkań. Powierzchnia około 124 m. kw. wysoka jakość dźwięku system konferencyjny dla 28 delegatów możliwość zintegrowania z systemem sterowania sali możliwość rejestracji obrad/wykładu TECHNIKA NAGŁOŚNIENIA Sala nagłośniona jest przy pomocy stereofonicznego systemu składającego się z kolumn SR-H3S oraz subwooferów HB-1. System konferencyjny zrealizowany jest w oparciu o urządzenie TS-770 oraz pulpity delegatów i zaopatrzony w priorytetowy pulpit przewodniczącego. Za obróbkę dźwięku odpowiada mikser typu M-9000M2, który może współpracować z systemem sterowania przez port RS-232C. Urządzenie wielofunkcyjne UMP-1000R umożliwia odtwarzanie muzyki i rejestrację dźwięku. Użytkownicy mają też do dyspozycji parę mikrofonów bezprzewodowych oraz możliwość podłączenia dodatkowych źródeł dżwięku jak np. laptopy. Strefa Zestawy głośnikowe PRZYŁĄCZE 1 PRZYŁĄCZE Pokój obrad 2x SR-S4S 2x HB-1 Lp. Model Ilość Opis 1 M-9000M2 1 Cyfrowy mikser/matryca audio 2 D-001T 3 Mikrofonowo-liniowy moduł we. audio 3 D-001R 1 Liniowy moduł we. audio 4 T-001T 2 Liniowy moduł wy. audio 5 RC-001T 1 Moduł zdalnego sterowania 6 AD Adapter AC 7 ZM Sterownik systemowy 8 DA-250F 1 Wzmacniacz 4x250W/4Ohm 9 SR-H3S 2 Kolumna liniowa do nagłośnienia pola bliskiego 10 HB-1 2 Subwoofer typu Band-pass do zabudowy 11 UMP-1000R 1 Urządzenie wielofunkcyjne/rejestrator 12 WT Odbiornik bezprzewodowy z rozdzielaczem sygnału antenowego 12.1 MB-WT4 1 Uchwyt montażowy pary odbiorników 13 WM Mikrofon bezprzewodowy z kierunkową kapsułą dynamiczną 14 TS Menadżer systemu konferencyjnego 15 TS Pulpit mikrofonowy przewodniczącego 16 TS Pulpit mikrofonowy delegata 17 TS Mikrofon na gęsiej szyi z diodą sygnalizacyjną

8 BUTIK LUB SKLEP W GALERII HANDLOWEJ TEMAT PROJEKTU WYMAGANIA Sklep o małej powierzchni około 170 m. kw. lub butik o podobnej powierzchni w centrum handlowym. prostota obsługi i bezawaryjność głośniki ukryte w konstrukcji sufitu podwieszanego dobra jakość dźwięku mały budżet możliwość współpracy z nadrzędnym systemem np. DSO TECHNIKA NAGŁOŚNIENIA Instalacja zrealizowana jest w prosty i przystępny sposób w oparciu o wzmacniacz miksujący typu A-1806, wielofunkcyjny odtwarzacz CD/mp3 oraz dwudrożne głośniki sufitowe typu PC-2852, które cechują się szerokim pasmem przenoszenia oraz wysoką dynamiką. Serce systemu wzmacniacz serii A-1800 pozwala na przyłączenie innych źródeł dźwięku w postaci mikrofonów, kolejnych źródeł liniowych, a także hybrydy telefonicznej. Ponadto A-1800 wyposażony jest w priorytetowe wejście audio z terminalem sterowania, co pozwala w kontrolowany sposób przerywać emisję podkładu muzycznego celem nadawania komunikatów z nadrzędnego systemu Public Address, DSO, lub Digital Signage Strefa Zestawy głośnikowe Butik/sklep w galerii 7x PC-2852 Lp. Model Ilość Opis 1 A Wzmacniacz mocy 2 MB-25B 1 Uchwyt montażowy 3 PC Dwudrożny głośnik sufitowy 4 CD-2016B-EB 1 Odtwarzacz CD/mp3 3

9 Przykładowe koncepcje systemów nagłośnieniowych MARKET Z MAGAZYNEM I POWIERZCHNIĄ BIUROWĄ TEMAT PROJEKTU WYMAGANIA Sala sprzedaży o powierzchni 1400 m. kw. wraz z magazynem o powierzchni 600 m. kw. oraz zapleczem biurowym. tło muzyczne oraz komunikaty głosowe w hali sprzedaży nadawanie komunikatów z/do biura i magazynu odpowiednia zrozumiałość reprodukowanej mowy niezależne tory audio dla sali sprzedaży i zaplecza system o funkcjonalności zbliżonej do DSO kontrola urządzeń oraz linii głośnikowych możliwość rozbudowy TECHNIKA NAGŁOŚNIENIA Nagłośnienie obiektu obsługiwane jest przy pomocy 5-strefowego wzmacniacza miksującego typu VM Urządzenie to pozwala na podłączenie do 5 źródeł dźwięku oraz 4 systemowych pulpitów mikrofonowych RM-200M. Dzięki zastosowaniu wzmacniacza rozszerzającego P-2240 system VM-2000 zyskuje dodatkową szynę audio, toteż nadawanie komunikatów głosowych przez operatorów pulpitów RM-200M do wybranych spośród dostępnych stref nagłośnienia nie wpywa na przerwanie emisji muzyki bądź zakłócenie ciszy w pozostałych strefach. Dźwięk w każdej z 3 stref nagłośnienia reprodukowany jest przy pomocy innego rodzaju zestawów głośnikowych. W strefie biurowej wykorzystano głośniki sufitowe PC W obszarze magazynów dobrano wysokoefektywne tuby głośnikowe typu SC-615M, natomiast hala sprzedaży zrealizowana jest w oparciu o głośniki podwieszane typu PE-64. Strefa Sala sprzedaży Magazyn Pom. biurowe Zestawy głośnikowe 30x PE-64 10x SC-615M 3x PC-2369 Lp. Model Ilość Opis 1 CD-2016B 1 Odtwarzacz CD/mp3, Bluetooth 2 VM strefowy wzmacniacz miksujący 2.1 MB-36 1 Uchwyt montażowy do VM P Wzmacniacz rozszerzający 3.1 MB-25B 1 Uchwyt montażowy do P PC watowy głośnik sufitowy 5 SC-615M watowa tuba głośnikowa 6 PE watowy głośnik podwieszany 7 RM-200M 2 Systemowy pulpit mikrofonowy 7.1 AD Zasilacz systemowy

10 MULTIROOM - SALA KONFERENCYJNA TEMAT PROJEKTU WYMAGANIA Sala konferencyjna z możliwością podziału na dwie w pełni funkcyjne mniejsze sale. Powierzchnia około 200m. kw m. kw. prostota obsługi i maksymalna automatyzacja mozliwość swobodnego łączenia i dzielenia konfiguracji sal dobra jakość dźwięku i równomierny jego rozkład możliwość współpracy z urządzeniem sterującym AV lub innym, za pomocą portu szeregowego RS-232C TECHNIKA NAGŁOŚNIENIA System nagłośnienia obsługuje wielofunkcyjną salę multiroom, która pracować może jako jedno lub dwa niezależne pomieszczenia konferencyjno-prezentacyjne. Elementem centralnym systemu jest, umieszczony w głównej części sali, cyfrowy mikser dźwięku M-864D. Doprowadzone do niego są sygnały audio z pary wielofunkcyjnych odtwarzaczy dźwięku, przyłączy podłogowych, skalerów/procesorów wideo (systemu prezentacji multimedialnych), a także systemu mikrofonów bezprzewodowych. M-864D odpowiada za obróbkę dźwięku (posiada EQ, eliminator sprzężeń akustycznych, opóźnienie oraz ARC), jego poprawne matrycowanie oraz przechowywanie w pamięci nastaw różnych konfiguracji pracy sal. System może być w prosty sposób sterowany z panelu przedniego procesora, przy pomocy lokalnych kontrolerów ZM, bądź za pośrednictwem tabletu. Za reprodukcję dźwięku w pomieszczeniu odpowiada grupa 30-watowych głośników sufitowych F-122C, które cechują się konstrukcją Bass-Reflex. W sali przewidziano też montaż dyskretnie ukrytych subwooferów HB-1. Strefa Sala A (część większa) Sala B (część mniejsza) Zestawy głośnikowe 12x F-122C 2x HB-1 6x F-122C Lp. Model Ilość Opis 1 CD-2016B 2 Odtwarzacz CD/mp3, Bluetooth 2 M-864D 1 Cyfrowy mikser audio z tłumikami 2.1 AD Zasilacz systemowy 3 ZM Kontroler (potencjometr + 4 przyciski) 4 WT Różnicowy odbiornik bezprzewodowy 4.1 WM Nadajnik osobisty z mikrofonem 4.2 WM Pojemnościowy mikrofon bezprzewodowy 4.3 MB-WT4 2 Uchwyt montażowy pary odbiorników 4.4 YW Aktywna antena odbiorcza 5 DA-250D 1 Dwukanałowy wzmacniacz 250W 6 DA-250DH 1 Dwukanałowy wzmacniacz 250W (100V) 7 EM Mikrofon PZM na mównicę 8 F-122C 18 Sufitowy głośnik typu Bass-Reflex (30W) 9 HB-1 2 Subwoofer typu Band-pass do zabudowy

11 Przykładowe koncepcje systemów nagłośnieniowych SALA FITNESS TEMAT PROJEKTU Nagłośnienie siłowni lub pomieszczenia fitness odpo- wiednie do prowadzenia ćwiczeń, wykładów, wygłoszeń itp. WYMAGANIA niskie koszty instalacji wysoka funkcjonalność TECHNIKA NAGŁOŚNIENIA System nagłośnienia sali fitness zrealizowany jest w oparciu o cyfrowy wzmacniacz miksujący typu A Urządzenie to posiada wbudowane narzędzia do obróbki dźwięku w postaci korektora barwy (EQ) oraz kompresora dynamiki. Pozwala ono na podłączenie do 4 źródeł dźwięku, wśród których znajdą się: urządzenie wielofunkcyjne (CD/mp3, czytnik SD) oraz zestaw bezprzewodowy trenera, który składa się z odbiornika, kompaktowego nadajnika typu bodypack oraz wygodnego zestawu nagłownego dostosowanego do potrzeb osoby znajdującej się w ruchu. W zależności od charakteru nagłaśnianej sali rekomendowane jest zastosowanie jednego z zestawów głośnikowych: a) F-2000BT naściennego dwudrożnego głośnika 60W o szerokim pasmie przenoszenia, b) F-2852C dużej (60W) mocy głośnika sufitowego w metalowej obudowie Bass-Reflex, lub c) HS-1200 cechującej się wysoką dynamiką kolumny głośnikowej zbudowanej z 12-calowego woofera oraz 6 układu tweeterów kopułkowych. Strefa Sala fitness Wariant A Sala fitness Wariant B Sala fitness Wariant C Zestawy głośnikowe 2x F-2000BT 4x F-2852C 2x HS-1200 Lp. Model Ilość Opis 1 A Cyfrowy wzmacniacz miksujący 120W 2 CD-2016B-EB 1 Odtwarzacz CD/mp3 3 WT Odbiornik systemu bezprzewodowego 4 WM Nadajnik osobisty trenera 4.1 WH-4000A 1 Mikrofon nagłowny (wersja Aerobic)

12 NAGŁOŚNIENIE MOBILNE TEMAT PROJEKTU WYMAGANIA Mobilny system nagłośnieniowy, typowy dla miejsc takich jak szkoły, centra handlowe, czy hotele. Szybki w montażu, kompaktowy, a zarazem niezwykle wysokiej jakości, idealnie sprawdza się podczas wszelkiego rodzaju imprez, eventów, pokazów i promocji. szybki i prosty montaż elastyczność systemu możliwość emisji muzyki oraz nadawania komunikatów wszędzie tam, gdzie zajdzie taka potrzeba TECHNIKA NAGŁOŚNIENIA System zrealizowany jest w oparciu o parę wysokiej mocy subwooferów FB-150 oraz dwudrożnych zestawów środkowo-wysokotonowych HX-7, które montowane będą na statywach kolumnowych. System pracuje w technice stereo z aktywnym podziałem pasma głośnikowego, które realizuje procesor sygnałowy DP-SP3. Głównym narzędziem realizatora jest kompaktowy mikser audio M-164AE, który posiada 6 wejść mikrofonowo-liniowych, 5 stereofonicznych wejść liniowych oraz 4 wysyłki audio (Main, Sub,2x AUX). W roli źródeł dźwięku przewidziano pojedyncze urządzenie wielofunkcyjne CD-2016B-EB oraz zestaw mikrofonów przewodowych i bezprzewodowych. Za wzmocnienie sygnału w torze fonicznym odpowiada pojedynczy czterokanałowy wzmacniacz klasy D typu DA-550F. Strefa Nagłaśniana sala Zestawy głośnikowe 2x HX-7B 2x FB-150B Lp. Model Ilość Opis 1 CD-2016B-EB 1 Odtwarzacz CD/mp3 2 M-164AE 1 Mikser audio 3 DP-SP3 1 Cyfrowy procesor głośnikowy 4 WT Różnicowy odbiornik bezprzewodowy 4.1 WM Dynamiczny mikrofon bezprzewodowy 4.2 MB-WT4 1 Uchwyt montażowy pary odbiorników 5 HX-7B 2 Dwudrożny system głośnikowy 5.1 HY-ST7 2 Uchwyt do montażu HX7 na statywie 5.2 ST-34B 2 Statyw kolumnowy 6 FB-150B 2 15-calowy subwoofer 7 DA-550F 1 Czterokanałowy wzmacniacz 550W 8 DM Mikrofon dynamiczny

13 Przykładowe koncepcje systemów nagłośnieniowych CENTRUM REKREACYJNE Z BASENEM TEMAT PROJEKTU WYMAGANIA Pływalnia rekreacyjna o powierzchni około 900m. kw. wraz z przylegającą halą basenu około 600m. kw. odporność zestawów na bezpośrednie działanie wody lub wilgoci głośniki, uchwyty lub zawiesia wykonane z odpowiednich materiałów możliwość uzyskania odpowiedniej zrozumiałości mowy TECHNIKA NAGŁOŚNIENIA Nagłośnienie hali basenu można podzielić na 2 sekcje. Nagłośnienie części ogólnej wykonane jest w oparciu o tuby muzyczne CS-660BS-EB, natomiast nagłośnienie części sali, która może być miejscem zawodów lub innych wydarzeń sportowych, umieszczono kolumny głośnikowe SR-S4S-WP (wersja odporna na warunki atmosferyczne), które umożliwiają emisję muzyki wysokiej jakości oraz prowadzenie konferansjerki na odpowiednim poziomie. Urządzeniem centralnym w systemie jest procesor DP-K1, który wyposażony jest w funkcję ARC umożliwiającą pomiar i kompensację rezonansów własnych pomieszczenia oraz posiadający bogaty zakres narzędzi do obróbki dźwięku. Procesor może być sterowany sieciowo np. za pośrednictwem wi-fi przez technika przebywającego na terenie basenu podczas zawodów. Strefa Zestawy głośnikowe Basen główny 3x SR-S4SWP Obszary ogólne 12x CS-660BS-EB Lp. Model Ilość Opis 1 SR-S4SWP 3 Dwudrożna kolumna wyr. liniowo 1.1 MT Transformator mocy 200W 2 CS-660BS-EB 12 Dwudrożna tuba muzyczna 3 DP-K1 1 Modułowy procesor dźwięku 3.1 D-971E 1 Czterokanałowy moduł wy. audio 3.2 D-936R 1 Stereofoniczny moduł wejściowy 3.3 D-921F 2 Podwójny moduł wejść audio (XLR) 3.4 D-921E 1 Podwójny moduł wejść audio (kostka) 4 DA-250FH 1 Czterokanałowy procesor dźwięku 5 CD-2016B 1 Odtwarzacz CD/mp3, Bluetooth 6 WT Różnicowy odbiornik bezprzewodowy 6.1 WM Dynamiczny mikrofon bezprzewodowy 6.2 MB-WT4 1 Uchwyt montażowy pary odbiorników 6.3 YW Aktywna antena odbiorcza 6.4 WD Dystrybutor sygnału antenowego

14 Przykładowe koncepcje systemów nagłośnieniowych BOISKO MIEJSKIE TEMAT PROJEKTU WYMAGANIA Boisko sportowe z jedną trybuną krytą oraz jedną trybuną otwartą. Pojemność około 1,5 tysiąca osób. odporność zestawów na działanie warunków atmosferycznych wysoki poziom dźwięku mikrofony bezprzewodowe do prowadzenia konferansje również z płyty boiska TECHNIKA NAGŁOŚNIENIA Trybuna kryta pełniąca rolę reprezentatywnej, nagłośniona jest przy pomocy trzech kompaktowych systemów głośnikowych HX-7B-WP w wersji uodpornionej na działanie warunków atmosferycznych. Urządzenia połączone są z linią głośnikową w zabezpieczony sposób, za pomocą transformatorów MT-200. Otwarta trybuna po przeciwległej stronie boiska oraz obszar samej płyty boiska nagłośnione są przy pomocy tubowych zestawów głośnikowych SC-630M, które cechują się niezwykle wysoką efektywnością oraz oferowanym poziomem maksymalnym dźwięku. Całość systemu zasilana jest przy pomocy wzmacniacza czterokanałowego DA-250FH. Za obróbkę dźwięku odpowiada procesor głośnikowy DP-SP3. Do dyspozycji komentatora oddano mikser typu M-164AE, urządzenie wielofunkcyjne, zestaw mikrofonów przewodowych i bezprzewodowych. Strefa Trybuna kryta Obszar otwarty Zestawy głośnikowe 3x HX-7B-WP 8x SC-630M Lp. Model Ilość Opis 1 CD-2016B-EB 1 Odtwarzacz CD/mp3 2 M-164AE 1 Mikser audio 3 DP-SP3 1 Cyfrowy procesor głośnikowy 4 WT Różnicowy odbiornik bezprzewodowy 4.1 WM Dynamiczny mikrofon bezprzewodowy 4.2 MB-WT4 1 Uchwyt montażowy pary odbiorników 4.3 YW Aktywna antena odbiorcza 5 HX-7B-WP 3 Dwudrożny system głośnikowy 5.1 MT Dedykowany transformator mocy 6 SC-630M 8 Tubowy zestaw głośnikowy 30W 7 DM Mikrofon dynamiczny 8 DA-250FH 1 Czterokanałowy wzmacniacz mocy

15 ZESTAWY GŁOŚNIKOWE Marka TOA Electronics oferuje szeroki wybór głośników sufitowych. Standardowa seria PC składa się z 5 modeli pełnopasmowych oraz pojedynczego zestawu dwudrożnego. Głośniki serii PC charakteryzują się jasnym brzmieniem oraz dużą prostotą montażu. Dla aplikacji bardziej wymagających rekomendowane jest stosowanie głośników sufitowych wchodzących w skład serii F. Są to głośniki zamknięte w metalowych obudowach o konstrukcji Bass-reflex, dzięki czemu ich brzmienie jest znacznie cieplejsze i przyjemniejsze w odbiorze. Ponadto w konstrukcji głośników wchodzących w skład tej serii zastosowano unikalne rozwiązanie w postaci dyspersora elementu rozpraszającego, który sprawia, iż głośniki serii F cechują się znacznie szerszym niż w wypadku konwencjonalnych głośników sufitowych kątem promieniowania. Istnieje możliwość polepszenia brzmienia systemu w zakresie niskich częstotliwości poprzez zastosowanie subwoofera HB-1, który wykonany jest w konstrukcji band-pass i przeznaczony do zabudowy. Produkt można wkomponować w konstrukcję sufitu podwieszanego, czy też ściany. Zestawy głośnikowe serii PC prostota i szybkość montażu rozsądna cena model: PC-1869 PC-2369 PC-2869 PC-2852 PC-1868W-EB Moc znamionowa 6 Wat 6 Wat 6 Wat 15 Wat 6 Wat Moc przepinana 6/3/1,5/0,8W 6/3/1,5/0,8W 6/3/1,5/0,8W 6/3/1,5/0,8W 6/3/1/0,8W Efektywność (1W/1m) 90 db SPL 93 db SPL 94 db SPL 96 db SPL 90 db SPL Pasmo przenoszenia 55 Hz -18 khz 45 Hz -20 khz 40 Hz 20 khz 45 Hz 20 khz 100 Hz 16 khz Przetworniki Głośnik 12cm Głośnik 16cm Głośnik 20cm Głośnik 20cm Głośnik 12cm Panel przedni i maskownica ze stali.* Wymiary (mm) Ø (D) Ø (D) Ø (D) Ø (D) Ø (D) Waga 620 g 750 g 1,4 kg 1,6 kg 700 g Zestawy głośnikowe serii F bardzo szeroki kat promieniowania uzyskany dzięki specjalnemu dyspersorowi ciepłe brzmienie uzyskane dzięki nietypowej dla głośnika sufitowego obudowie bass-reflex wysoka jakość dźwięku model: F-122C F-2322C F-2352C F-2852C Moc znamionowa 30 Wat 30 Wat 30 Wat 60 Wat Moc przepinana 30/10/3/1 W 30/10/3/1 W 30/10/3/1 W 60/30/15/3 W Efektywność (1W/1m) 90 db SPL 90 db SPL 90dB SPL 91 db SPL Pasmo przenoszenia 50 Hz -20 khz 50 Hz -20 khz 50 Hz -20 khz 45 Hz -20 khz Przetworniki Woofer 12cm Woofer 12cm Woofer 12cm + tweeter Woofer 16cm + tweeter Stalowa obudowa Bass-reflex z maskownicą z tworzywa ABS Wymiary (mm) Ø (D) Ø (D) Ø (D) Ø (D) Waga 3,7 kg 3,7 kg 3,7 kg 5,1 kg Subwoofer do zabudowy HB-1 subwoofer w konfiguracji band-pass przeznaczony do zabudowy może być ukryty w konstrukcji sufitu podwieszanego lub ściany model: Moc znamionowa Impedencja znamionowa Efektywność (1W/1m) Pasmo przenoszenia Przetworniki Wymiary (mm) Waga HB-1 60 Wat 8 Ω 91 db SPL 45 Hz Hz Pojedynczy woofer średnicy 20 cm Stalowa obudowa z panelem przednim z ABS i stalową maskownicą 430 x 544 x 135 mm 11 kg

16 Skrócony katalog produktów ZESTAWY GŁOŚNIKOWE W dziedzinie głośników sufitowych TOA Electronics ma do zaoferowania szeroką gamę produktów - od budżetowych zestawów głośnikowych BS-678, przez nietypowe głośniki serii BS-1030, kończąc na profesjonalnie brzmiących głośnikach naściennych serii F. Na szczególną uwagę zasługują zestawy głośnikowe BS-1034 oraz BS-1034T, które cechują się nietypowym sposobem montażu. Głośniki te przeznaczone są do stosowania w obiektach, gdzie często zachodzi potrzeba reorganizacji przestrzeni użytkowej takich jak butiki, sklepy, galerie sztuki, czy przybytki kultury. Zestaw głośnikowy tej serii montowany jest do specjalnego, płaskiego uchwytu głośnikowego. Demontaż głośnika nie wymaga więc narzędzi i trwa zaledwie sekundy. Równie ciekawym produktem są profesjonalne, dwudrożne zestawy głośnikowe serii F. Seria ta zawiera modele: F-1000, F-1300 oraz F-2000, które różnią się średnicą przetwornika niskotonowego, mocą znamionową oraz efektywnością. Modele te charakteryzują się szerokim kątem promieniowania. Seria ta odznacza się wysoką elastycznością aplikacji modele dostępne są w wersji standardowej, wyposażonej w transformator oraz uodpornionej na wpływ warunków atmosferycznych. Zestawy głośnikowe BS-678/678T prostota montażu przystępna cena model: Moc znamionowa Moc przepinana Efektywność (1W/1m) Pasmo przenoszenia Przetworniki Wymiary (mm) Waga BS-678 / BS-678T* 6 Wat 6/3/1,5/0,8W 94 db SPL 150 Hz 20 khz Dwustożkowy głośnik średnicy 16cm Obudowa drewniana pokryta warstwą PCV mm 1,7 kg Zestaw głośnikowy BS-1034/BS-1034T unikalny system montażu z użyciem specjalnego uchwytu duża estetyka wykonania, obudowa płasko przylegająca do ściany model: BS-634/BS-634T* BS-1034 Moc znamionowa 6 Wat 10 Wat Moc przepinana 6/3W 10/5/3/1W Efektywność (1W/1m) 90 db SPL 90 db SPL Pasmo przenoszenia 120 Hz 18 khz 120 Hz 20 khz Przetworniki Woofer 12cm Woofer 12cm + tweeter kopułkowy Obudowa HIPS ze stalową maskownicą Wymiary (mm) mm Waga 1,3 kg 1,4 kg Zestawy głośnikowe serii F szeroki kąt promieniowania najwyższa jakość dźwięku estetyczny wygląd model: F-1000T F-1300T F-2000T Moc znamionowa 15 Wat 30 Wat 60 Wat Moc przepinana 15/5/3/1W 30/10/3/1W 60/30/15/3W Efektywność (1W/1m) 87 db SPL 90 db SPL 92 db SPL Pasmo przenoszenia Przetworniki Woofer 10cm + tweeter 85 Hz -20 khz 80 Hz -20 khz 65 Hz -20 khz Woofer 13cm + tweeter Woofer 20cm + tweeter Kąt promieniowania 90 x x x 100 Obudowa bass-reflex z tworzywa HIPS ze stalową maskownicą Wymiary (mm) Waga 2 kg 3,1 kg 7,4 kg

17 ZESTAWY GŁOŚNIKOWE W ofercie TOA Electronics znajdują się również tuby głośnikowe oraz projektory dźwięku. Firma może poszczycić się zarówno rozwiązaniami budżetowymi, jak i produktami wyższej klasy dwudrożnymi projektorami dźwięku PE-304, czy tubami muzycznymi SC-660BS. W ofercie głośników tubowych znajdują się również klasyczne głośniki serii SC charakteryzujące się niezwykle wysoką efektywnością oraz dużą mocą znamionową. Projektory dźwięku/ Głośniki podwieszane PE/PJ-64, PE/PJ-304 wysoka dynamika i jakość odtwarzanego dźwięku duża estetyka wykonania model: PE/PJ-64 PE/PJ-304 Moc znamionowa 6 Wat 30 Wat Moc przepinana 6/3/1 W 30/20/15/10/5 W Efektywność (1W/1m) 90 db SPL 91 db SPL Pasmo przenoszenia 100 Hz -20 khz 70 Hz -20 khz Przetworniki Głośnik stożkowy 12cm Głośnik stożkowy 12cm + tweeter kopułkowy Obudowa z tworzywa HIPS ze stalową maskownicą* Wymiary (mm) Ø (H) Ø (H) Waga 1,5 kg 2,1 kg Tuby muzyczne SC-530BS/SC-660BS kompaktowy głośnik oferujący dźwięk o dużej zrozumiałości, idealny do przekazywania komunikatów model: SC-530BS SC-660BS Moc znamionowa 30 Wat 60 Wat Moc przepinana 30/15/7.5/3.75W 60/30/15/7.5W Efektywność (1W/1m) 96 db SPL 97 db SPL Pasmo przenoszenia 120 Hz 20 khz 100 Hz 20 khz Obudowa z tworzywa ABS ze stalowym uchwytem Wymiary (mm) 315x215x355,5 418x332x391 Waga 4,7 kg 7,1 kg Tuby głośnikowe serii CS specjalna konstrukcja głośników pozwala uzyskać dużą efektywność zachowując jednocześnie szerokie pasmo przenoszenia głośniki do aplikacji zewnętrznych, o wysokiej klasie odporności IP65 model: CS-64 CS-154 CS-304 Moc znamionowa 6 Wat 15Wat 30 Wat Moc przepinana 6/3/1W 15/10/5W 30/20/10W Efektywność (1W/1m) 96 db SPL 97 db SPL 98 db SPL Pasmo przenoszenia 130 Hz -13 khz 150 Hz 15 khz 120 Hz 15 khz Przetworniki Głośnik stożkowy 12cm Kąt promieniowania 90 x x x 100 Obudowa z ABS ze stalową maskownicą; uchwyt i śruby ze stali nierdz. Wymiary (mm) 233 x 224 x x 230 x x 230 x 272 Waga 1,5 kg 2,8 kg 3,1 kg Tuby głośnikowe serii SC wysokoefektywne głośniki do aplikacji zewnętrznych, o wysokiej klasie odporności IP 65 model: SC-610M SC-615M SC-630M Moc znamionowa 10 Wat 15Wat 30 Wat Moc przepinana 10/5/3/1W 15/10/5/3W 30/15/10/5W Efektywność (1W/1m) 110 db SPL 112 db SPL 113 db SPL Pasmo przenoszenia 315 Hz 12,5 khz 280 Hz 12,5 khz 250 Hz 20 khz Przetworniki Głośnik stożkowy 12cm Kąt promieniowania 90 x x x 100 Tuba z aluminium z pokrywą tylną, z ABS oraz uchwytem ze stali nierdz. Wymiary (mm) 172 x 161 x x 179 x x 227 x 277 Waga 1,2 kg 1,3 kg 2 kg

18 Skrócony katalog produktów ZESTAWY GŁOŚNIKOWE W wypadku pomieszczeń trudnych akustycznie, cechujących się relatywnie długim czasem pogłosu (obiekty sakralne, sportowe, hole dworcowe, terminale lotnicze itp.) aby uzyskać odpowiednią zrozumiałość mowy konieczne jest zastosowanie tzw. głośników liniowych. Urządzenia te cechują się bardzo wysoką kierunkowością, dzięki czemu zminimalizowane jest zjawisko powstawania niekorzystnych odbić dźwięku, które degradują w znacznym stopniu jego jakość. Zastosowanie tego typu zestawów głośnikowych niesie dodatkową korzyść pozwala zapewnić dużą równomierność pokrycia obszaru dźwiękiem. Korporacja TOA posiada w swojej ofercie nie tylko modułowe systemy wyrównane liniowo, ale też kolumny liniowe trzech serii: SR-H2, SR-H3 oraz SR-S4. Każda seria przeznaczona jest do instalacji nagłośnieniowych różnego formatu i składa się z dwóch wersji produktu: S profilowanej pod kątem nagłośnienia pola bliskiego oraz L przeznaczonej dla pola dalekiego. Możliwe jest łączenie ze sobą większej liczby kolumn w celu pokrycia dźwiękiem większej powierzchni. Kolumny liniowe SR-H2S oraz SR-H2L: elegancki wygląd i kompaktowe rozmiary możliwość łączenia kolumn krótkiego (SR-H2S) i dalekiego zasięgu (SR-H2L) model: SR-H2S SR-H2L Moc znamionowa 180 Wat 180 Wat Impedancja znam 8 Ω 8 Ω Efektywność (1W/1m) 90 db SPL 92 db SPL Pasmo przenoszenia 90 Hz -17 khz 80 Hz 18 khz Kąt promieniowania 90 x 20 (H x V) 90 x 0 (H x V) Przetworniki 9 tweeterów stożkowych średnicy 7 cm Obudowa bass-reflex z MDF ze stalową maskownicą Wymiary (mm) 84 x 663,4 x x 668,4 x 115 Waga 4,2 kg 4,4 kg Kolumny liniowe SR-H3S oraz SR-H3L: wysoka kierunkowiość i jakość dźwięku elegancki wygląd możliwość łączenia kolumn krótkiego (SR-H3S) i dalekiego zasięgu (SR-H3L) model: SR-H3S SR-H3L Moc znamionowa 360 Wat 360 Wat Impedancja znam 8 Ω 8 Ω Efektywność (1W/1m) 92 db SPL 95 db SPL Pasmo przenoszenia 110 Hz -18 khz 90 Hz -17 khz Kąt promieniowania 90 x 20 (H x V) 90 x 0 (H x V) Przetworniki 16 tweeterów stożkowych średnicy 7 cm Obudowa bass-reflex z MDF ze stalową maskownicą Wymiary (mm) 84 x 1177,2 x x 1186,4 x 115 Waga 7,9 kg 7,6 kg *Dedykowany transformator umożliwia zasilanie w technice 100V Zestawy głośnikowe serii SR-S4: wysoka kierunkowość i znakomita jakość dźwięku możliwość łączenia kolumn krótkiego (SR-S4S) i dalekiego zasięgu (SR-S4L) produkt dostępmy w wersji uodpornionej na działanie warunków atmosferycznych elegancki wygląd model: SR-S4S SR-S4L Moc znamionowa 600 Wat 600 Wat Impedancja znam 8 Ω 8 Ω Efektywność (1W/1m) 93 db SPL 94 db SPL Pasmo przenoszenia 70 Hz -20 khz 70 Hz -20 khz Kąt promieniowania 90 x 10 (H x V) 90 x 0 (H x V) Przetworniki 8x głośnik stożkowy 10cm + 24x tweeter kopułkowy 2,5cm Obudowa bass-reflex z MDF ze stalową maskownicą Wymiary (mm) 160 x 892 x x 895 x 303 Waga 16 kg 16 kg *Dedykowany transformator umożliwia zasilanie w technice 100V Kolumna liniowa Tradycyjny głośnik

19 ZESTAWY GŁOŚNIKOWE Ofertę zestawów głośnikowych TOA Electronics uzupełniają systemy głośnikowe o różnym przeznaczeniu. Spośród dostępnych produktów wyróżniają się: modułowe systemy głośnikowe HX-5/HX-7 oraz dwudrożne zestawy głośnikowe serii HS. HX-5 wraz z dedykowanym subwooferem FB-120 to system o regulowanym kącie promieniowania dedykowany do małej i średniej wielkości aplikacji związanych z pomieszczeniami trudnymi akustycznie. W większych aplikacjach rekomendowane jest wykorzystanie bardziej rozbudowanej wersji systemu HX-7 wraz z subwooferami W skład serii HS wchodzą zestawy głośnikowe łączące w sobie cechy źródła liniowego i klasycznego źródła punktowego. Zbudowane są z pojedynczego woofera dużej średnicy oraz liniowego układu zrównoważonych tweeterów. Zestawy serii HS mogą znaleźć zastosowanie w szerokiej gamie instalacji. System głośnikowy HX-5 wraz z dedykowanym subwooferem FB-120 możliwość regulacji kąta promieniowania poprzez zmianę rozchylenia modułów możliwość budowy gron głośnikowych do nagłośnienia większych przestrzeni model: HX-5 FB-120 Moc znamionowa 200 Wat 200 Wat Impedancja znamionowa 8 Ω 8 Ω Efektywność (1W/1m) 96 db (w trybie 60 ), 97 db (w trybie 45 ), 98 db (w trybie 30 ), 99 db (w trybie 15 ) 96 db Pasmo przenoszenia Przetworniki Kąt promieniowania 70 Hz 20 khz (w trybie 60 ), 75 Hz 20 khz (w trybie 45 ), 80 Hz 20 khz (w trybie 30 ), 85 Hz 20 khz (w trybie 15 ) 4x głośnik stożkowy 12cm + 12x tweeter kopułkowy 3cm W poziomie: 100 W pionie: 60, 45, 30, lub 15 zależy od trybu Obudowa z polipropylenu ze stalową perforowaną maskownicą, zestaw malowany w kolorze czarnym 40 Hz -1,2 khz Woofer 30 cm Obudowa ze sklejki Wymiary (mm) 408 x 546 x Waga 16 kg 15 kg *System HX-5 dostępny jest w wersji uodpornionej na działanie warunków atmosferycznych System głośnikowy HX-7 wraz z dedykowanym subwooferem FB-150 duża moc, kompaktowy kształt wszechstronność zastosowań Zestawy głośnikowe serii HS-1200T oraz HS-1500T model: HX-7 FB-150 Moc znamionowa 350 Wat 200 Wat Impedancja znamionowa Efektywność (1W/1m) Pasmo przenoszenia Przetworniki Kąt promieniowania 8 Ω 8 Ω 100 db SPL 93 db SPL 75 Hz 20 khz (w trybie 45 ), 40 Hz -400 Hz 8x głośnik stożkowy 12cm + 13 cm 4 x driver ciśnieniowy W poziomie: 100 W pionie: 0, 15, 30, 45 lub 60 w zależności od trybu Obudowa z polipropylenu ze stalową perforowaną maskownicą, zestaw malowany w kolorze czarnym Pojedynczy woofer o średnicy 15 cali Obudowa ze sklejki Wymiary (mm) 497x 664 x Waga 16 kg 30 kg *System HX-7 dostępny jest w wersji uodpornionej na działanie warunków atmosferycznych unikalna konstrukcja zestawu: woofer niskotonowy wraz z układem liniowym tweeterów w osi liczne punkty montażowe rozmieszczone w powierzchni obudowy obudowa odporna na uszkodzenia mechaniczne i uderzenia model: HS-1200T HS-1500T Moc znamionowa 100 Wat 100 Wat Moc przepinana 60/30/15W 60/30/15W Efektywność (1W/1m) 97 db SPL 98 db SPL Pasmo przenoszenia 80 Hz -20 khz 70 Hz 20 khz Przetworniki Woofer 30cm + 6 tweeterów Woofer 38cm + 6 tweeterów Kąt promieniowania 90 x x 100 Polipropylenowa obudowa ze stalową maskownicą Wymiary (mm) Waga 10 kg 14 kg

20 Skrócony katalog produktów WZMACNIACZE MOCY Aby zapewnić zasilanie dla systemu elektroakustycznego można wykorzystać wzmacniacze mocy produkcji TOA Electronics. W wypadku instalacji małych i średnich rozmiarów można z powodzeniem wykorzystać wzmacniacze miksujące serii A, zaś do aplikacji większych urządzenia serii VM (te ostatnie połączyć można w system Public Address o maksymalnym rozmiarze 45 stref rozgłaszania). W wypadku gdy w systemie znajduje się procesor audio lub mikser odpowiadający za poprawne mieszanie, matrycowanie i obróbkę dźwięku, sekcję wzmacniającą można też oprzeć o cyfrowe (cechujące się wysoką efektywnością i niską emisją ciepła) wzmacniacze serii DA. Wzmacniacze miksujące typu A-1700 duża liczba wejść audio oraz dwa głośnikowe strefowe wyjścia 100V możliwość podłączenia dodatkowych wzmacniaczy rozszerzających lub procesora dźwięku w głównej pętli efektów model: A-1706 A-1712 A-1724 Moc wyjściowa 60 Wat 120 Wat 240 Wat Pasmo przenoszenia 50-20,000 Hz (±3 db) Zniekształcenia Poniżej 2% Wejścia audio 9 wejść audio: MIC 1-MIC 4; MIC-LINE 5-MIC-LINE 6; LINE 7-LINE9 Wyjścia audio Liniowe: REC oraz LINE na złączach RCA Głośnikowe: ZONE 1, ZONE 2, DIRECT OUT (100 V lub 4-16 Ω) Zasilanie Phantom +17 V DC Dostępne niezależnie dla każdego z wejść mikrofonowych Regulacja tonów Bass: ±10 db (filtr na częstotliwości100 Hz) Treble: ±10 db (filtr na częstotliwości 10 khz) Stalowa obudowa z panelem przednim, z tworzywa ABS Wzmacniacze miksujące typu A-1800 elastyczna konfiguracja wejść audio (z priorytetem dla MIC 1 oraz EMERGENCY IN) oraz dwa głośnikowe wyjścia strefowe możliwość podłączenia centralki telefonicznej przez wejście audio TEL IN wbudowany generator gongu możliwe zdalne załączanie i regulacja głośności wzmacniacza model: A-1803 A-1806 A-1812 Moc wyjściowa 30 Wat 60 Wat 120 Wat Pasmo przenoszenia 50-20,000 Hz (±3 db) Zniekształcenia Poniżej 2% Wejścia audio Mikrofonowe: MIC1 MIC3, liniowe AUX 1 AUX 3, TEL IN, EMERGENCY IN Wyjścia audio Liniowe REC, LINE oraz MOH Głośnikowe: ZONE 1, ZONE 2, DIRECT OUT (100 V lub 4-16 Ω) Zasilanie Phantom +17 V DC; dostępne dla kanałów MIC 1 3. Regulacja tonów Bass: ±10 db (filtr na częstotliwości100 Hz) Treble: ±10 db (filtr na częstotliwości 10 khz) Stalowa obudowa z panelem przednim z tworzywa ABS Wzmacniacze miksujące typu A-5000 cyfrowa, wysokoefektywna końcówka mocy wbudowany procesor DSP do obróbki dźwięku możliwość sterowania za pomocą komputera model: A-5006 A-5012 Moc wyjściowa 60 Wat 120 Wat Pasmo przenoszenia 50-20,000 Hz (±3 db) Zniekształcenia Poniżej 1% Wejścia audio Mikrofonowe MIC1, MIC2; Liniowe AUX1, AUX2 Wyjścia audio Pojedyncze wyjście 100V/70/4Ohm Kontrola Za pośrednictwem LAN Obróbka dźwięku 5-punktowy korektor EQ w każdym kanale we./wy. Niezależny kompresor w każdym kanale mikrofonowym Stalowa obudowa

21 WZMACNIACZE MOCY Wzmacniacze miksujące typu VM-2120/VM-2240 z pulpitem RM-200M: możliwość rozbudowy systemu do 9 wzmacniaczy pracujących razem w trybie Master-to-Slave pulpity mikrofonowe z wyborem stref rozgłaszania zastosowanie wzmacniacza rozszerzającego pozwala nadawać dwa komunikaty w tym samym czasie pętla efektów pozwala na podłączenie procesora audio np. eliminatora sprzężeń akustycznych zdalne sterowanie i monitorowanie stanu przez terminal wejść/wyjść sterujących możliwość rozbudowy o pamięć komunikatów głosowych i gongi model: VM-2120 VM-2240 Moc wyjściowa 120 Wat 240 Wat Pasmo przenoszenia 50 Hz 16 khz Zniekształcenia Poniżej 1% Wejścia audio MIC-LINE 1-3, BGM 1-2, 2 wejścia pulpitów mikrofonowych, wejście systemowe Wyjścia audio LINE OUT, REC, 5 wyjść strefowych, wyjście systemowe Stalowa obudowa z panelem przednim, z tworzywa ABS Wzmacniacze mocy serii P: mogą pełnić rolę wzmacniaczy rozszerzających lub samodziel nych urządzeń wzmacniających prostota rozwiązanie i przystępność ceny model: P-1812 P-2240 Moc wyjściowa 120 Wat 240 Wat Pasmo przenoszenia 50 Hz - 20 khz (±3 db) Zniekształcenia Poniżej 2% Poniżej 1% Wejścia audio Niezbalansowane, na konektorach RCA Zbalansowane, w postaci terminala skręcanego Wyjścia audio Liniowe: LINE OUT Głośnikowe: 100V / 4-16Ω Stalowa obudowa z panelem przednim z tworzywa ABS Wzmacniacze mocy serii DA wysoka jakość i dynamika dźwięku wysoka wydajność rzędu 90% mała generacja ciepła, niski pobór prądu niezależny zasilacz w każdym kanale wzmocnienia gwarantuje maksymalną niezawodność urządzenia model: DA-250D DA-250F DA-250DH DA-250FH Moc wyjściowa 2x250W(4Ω) 4x250W(4Ω) 2x250W(4Ω) 4x250W(100V) Pasmo przenoszenia 20 Hz - 20 khz (±1 db) 50 Hz - 20 khz (±1 db) Zniekształcenia 0,1% Wejścia audio Wyjścia audio Zbalansowane, na konektorach Euro-block Terminal skręcany Stalowa obudowa z panelem przednim z tworzywa ABS, z otworami wentylacyjnymi umieszczonymi w panelu przednim model: DA-250D DA-250F DA-250DH DA-250FH Moc wyjściowa 2x250W(4Ω) 4x250W(4Ω) 2x250W(4Ω) 4x250W(100V) Pasmo przenoszenia 20 Hz - 20 khz (±1 db) 50 Hz - 20 khz (±1 db) Zniekształcenia 0,1% Wejścia audio Wyjścia audio Zbalansowane, na konektorach Euro-block Terminal skręcany Stalowa obudowa z panelem przednim z tworzywa ABS, z otworami wentylacyjnymi umieszczonymi w panelu przednim

22 Skrócony katalog produktów PROCESORY DŹWIĘKU Bogatą część oferty firmy TOA Electronics stanowi elektronika i instalacyjne procesory audio. Aktualna paleta produktów zawiera w tym segmencie 7 wysokiej klasy urządzeń: przeznaczone dla instalacji małego formatu M-9000M2 oraz M-633D, bardziej zaawansowane D-901,DP-K1, DP-SP3 oraz najbardziej rozbudowane D-2000 i M-864D. Każde z urządzeń cechuje wysoka jakość, niezawodność oraz mnogość funkcji. model: M-9000M2 Matryca audio M-9000M2: Wejścia audio Maksymalnie 8 kanałów (konstrukcja modułowa)120 W procesor o budowie modułowej Wyjścia audio Maksymalnie 8 kanałów (konstrukcja modułowa) możliwość zdalnego sterowania za pośrednictwem Pasmo Od 20 Hz do 20 khz +1/-3 db przenoszenia RS-232C lub dedykowanych sterowników serii ZM-9000 możliwość podłączenia centralki telefonicznej i wywoływania stref z telefonu Zniekształcenia Korekcja tonów Korekcja barwy THD+N Poniżej 0,008% Bass: +/- 12 db (100Hz) Treble +/- 12 db (10 khz) 10-pasmowy korektor parametryczny, crossover Kompresor 5 zdefiniowanych nastaw (głębokość kompresji 1 5) Opóźnienie Pamięć scen ms Sterowanie Wykończenie Obudowa RS-232C, dedykowane sterowniki wyniesione serii ZM, wejścia i wyjścia sterujące Panel przedni: Aluminium, pokryte czarną farbą Stal, pokryta czarną farbą Moduły kompatybilne z M-9000M2: D-001T para zbalansowanych wejść audio konektory Euro-block D-001R dwie pary liniowych wejść audio konektory RCA, monofonizowane T-001T para zbalansowanych wyjść audio konektory Euro-block AN-001T moduł wejść referencyjnych umożliwia śledzenie tła akustycznego C-001T moduł 8 wejść i wyjść sterujących styki zwarciowe, RC-001T moduł zdalnego sterowania umożliwia podłączenie paneli ZM ZP-001T moduł linii telefonicznej pozwala na komunikację z PBX AN-9001 mikrofon referencyjny otwarty kolektor Mikser audio M-633D mikser w pełni automatyczny niezależny eliminator sprzężeń akustycznych w każdym kanale MIC/LINE procesor może sam dostroić barwę dźwięku z wykorzystaniem specjalnej procedury pomiarowej model: M-633D Pasmo przenoszenia Od 20 Hz do 20 khz Cz. próbkowania 48 khz Konwertery A/D-D/A 24-bitowe Zniekształcenia THD Poniżej 0,03% Wejścia audio 6 wejść MIC/LINE (przełączane, z zasilaniem Phantom) 3 wejścia BGM (stereofoniczne, na konektorach RCA) Wyjścia audio 2 wyjścia mono i 1 stereo, zbalansowane, Euro-block stereofoniczne wyjście REC na konektorach RCA Szyny audio 2 szyny mono + 1 szyna stereo Opóźnienie Panel z aluminium (kolor czarny), obudowa ze stali (czarna) 32 Obudowa Stal, pokryta czarną farbą

23 PROCESORY DŹWIĘKU Procesor dźwiękowy D-901 pełny zestaw narzędzi do obróbki dźwięku w jednym urządzeniu matryca audio 12x8 kanałów możliwość pracy ze sterownikiem szeregowym kompatybilna konsoleta sterująca D-911 model: D-901 Pasmo przenoszenia 20 Hz 20 khz +/-1 db Konfiguracja wejściowa Maksymalnie 12 kanałów (konstrukcja modułowa) Konfiguracja wyjściowa Maksymalnie 8 kanałów Pamięć scen 16 scen Sterowanie RS-232C. konektor D-Sub 9-pin. Możliwość stosowania modułów sterujących oraz sterownika wyniesionego Obróbka dźwięku Pamięć scen 32 Automiksowanie: grupowanie kanałów i funkcja NOM Korektor parametryczny i crossover, Opóźnienie czasowe msek. Eliminator sprzężeń akustycznych, Kompresor/limiter/bramka Stalowa obudowa z panelem przednim z aluminium Procesor dźwiękowydp-k1: pełny zestaw narzędzi do obróbki dźwięku w jednym urządzeniu matryca audio 8x8 kanałów dedykowane oprogramowanie do sterowania urządzeniem poprzez LAN unikalna funkcja arc (automatic resonance control) pozwalająca zniwelować wpływ rezonansów w pomieszczeniu model: Pasmo przenoszenia DP-K1 20 Hz 20 khz +/-1 db Konfiguracja wejściowa Maksymalnie 8 kanałów (konstrukcja modułowa) Konfiguracja wyjściowa Maksymalnie 8 kanałów Sterowanie Za pośrednictwem TCP/IP i dedykowanego oprogramowania Obróbka dźwięku Korektor parametryczny i crossover, Kompresor/limiter/bramka Opóźnienie czasowe msek. Unikalna funkcja ARC pozwalająca na wykrycie i zniwelowanie rezonansów własnych pomieszczenia Pamięć scen 16 Stalowa obudowa z panelem przednim z aluminium Procesor głośnikowy DP-SP3 cyfrowy procesor wyposażony w komplet niezbędnych narzędzi do obróbki dźwięku wysoka klasa przetworników AD/DA może być sterowany za pośrednictwem dedykowanego GUI, przeglądarki internetowej lub smartfonu model: Pasmo przenoszenia Częstotl. próbkowania Konfiguracja we.wy. Sterowanie Obróbka dźwięku Pamięć scen 16 DP-SP3 20 Hz 20 khz +/-1 db 96 khz (24-bit) 2 zbalansowane wejścia 6 zbalansowanych wyjść audio LAN, 4 wejścia sterujące Korektor parametryczny i crossover, Kompresor/limiter/bramka Opóźnienie czasowe msek. Stalowa obudowa z panelem przednim, z aluminium

24 Przykładowe koncepcje systemów nagłośnieniowych PROCESORY DŹWIĘKU System miksujący D-2000 pełny zestaw narzędzi do obróbki dźwięku w jednym urządzeniu 24 wirtualne kanały miksowania oprogramowanie do sterowania przez LAN transmisja dźwięku w technologii Cobranet możliwość budowy systemu z 4 mikserów pracujących w trybie Master-to-Slave kompatybilna konsoleta sterująca D-2012 model: D-2008SP Pasmo przenoszenia 20 Hz 20 khz +/-1 db Częstotliwość próbkowania Konfiguracja wejściowo-wyjściowa Wyjście audio/sterowania: Pamięć scen 32 Sterowanie 48 khz Wejścia: maks. 32 wejścia audio Wyjścia: maks. 32 wyjścia audio Wyjście audio/sterowania: RJ45 (Cobranet) RJ45 (Cobranet) Wbudowany port RS-232C dla sterownika szeregowego, Moduły zdalnego sterowania (we/wy sterujące), LAN Obróbka dźwięku Stalowa obudowa z panelem przednim z aluminium Automiksowanie: grupowanie kanałów i funkcja NOM Korektor parametryczny i crossover Eliminator sprzężeń akustycznych, Kompresor/limiter/bramka Opóźnienie msek., 24 wirtualne kanały miksowania Stalowa obudowa z panelem przednim z aluminium Mikser audio M-164AE kompaktowy mikser audio wyposażony w 6 wejść mikrofonowo-liniowych 5 liniowych wejść stereofonicznych 4 wysyłki audio (MAIN, SUB oraz 2 AUX) każdy z kanałów wejściowych posiada niezależny korektor parametryczny sygnał z toru wejściowego może zostać wysłany do kanału wbudowanego procesora efektowego, który może udostępniać m.in. różnego rodzaju efekty pogłosowe model: Pasmo przenoszenia Konfiguracja we.wy. Procesor efektowy Obróbka dźwięku M-164AE 20 Hz 20 khz +/-1 db 6 wejść mikrofonowo-liniowych 5 wejść liniowych stereo 4 szyny miksowania (2 Stereo, 2 Mono) 4 wysyłki audio (MAIN, SUB, AUX1, AUX2) Wyjście słuchawkowe 16 ustawień 2-punktowy/3-punktowy korektor Odtwarzacz CD-2016B-EB urządzenie wielofunkcyjne do montażu w rack wyposażony w odtwarzacz CD/mp3, czytnik kart SD, interfejs USB oraz cyfrowy odbiornik radiowy przeznaczony do stosowania w różnorakich aplikacjach Public Address, tj. restauracje, hotele, obiekty sportowe, rekreacyjne oraz handlowe model: Sekcje Wyjścia audio Wejście antenowe Poziom wyjściowy Zasilanie Wymiary Waga CD-2016B-EB CD/mp3/USB/SD Tuner FM Trzy niezbalansowane stereofoniczne wyjścia liniowe na konektorach RCA (L+R) 75 Ohm, BNC O db 230VAC (50VA) 482mm*44mm*250mm 4 kg

25 Moduły audio i urządzenia serii 900 D-921E D-921F D-922E D-922F 2-kanałowy moduł wejść 2-kanałowy moduł wejść 2-kanałowy moduł wejść 2-kanałowy moduł wejść MIC/LINE MIC/LINE MIC/LINE MIC/LINE konektory Euro-block konektory XLR konektory Euro-block konektory XLR konwerter A/D 24-bit konwerter A/D 24-bit konwerter A/D 20-bit konwerter A/D 20-bit D-936R D-971R D-971E D-971M 4-kanałowy moduł wejść 4-kanałowy moduł wyjść 4-kanałowy moduł wyjść 4-kanałowy moduł wyjść stereo liniowych liniowych liniowych pary konektorów RCA konwerter 24 bitowy konwerter 24 bitowy konwerter 24 bitowy miksowanie lub wybór kanału niezbalansowane, zbalansowane,konektory zbalansowane, konektory konektory RCA Euro-block XLR D-981 D-983 D-984VC 8 programowalnych wejść i wyjść sterujących 24 programowalne wejścia i 16 wyjść sterujących moduł kontroli VCA umożliwia podłączenie konektory w formie Euro-blocków rozszyte na konektorach RJ-45 D-911 konektory RJ-45 D-911 Konsola sterująca do miksera cyfrowego D-901.Wyposażona w tłumiki i potencjometry poziomu Moduły audio i urządzenia serii 2000 D-2000AD1 4-kanałowy moduł wejść MIC/LINE konwerter 24 bitowy zbalansowane, konektory XLR D-2000DA1 4-kanałowy moduł wyjśćiowy konwerter 24 bitowy zbalansowane, konektory XLR D-2000CB moduł komunikacji w standardzie Cobranet D-2012 Konsoleta sterująca do miksera cyfrowego D-2008SP. Wyposażona w tłumiki i potencjometry poziomu. Podłączana za pośrednictwem LAN.

26 Skrócony katalog produktów MIKROFONY PRZEWODOWE ORAZ BEZPRZEWODOWE Mikrofony przewodowe doręczne: przystępna cena wszystkie modele wyposażone we włączniki model: DM-1200 DM-1300 DM-1500 Rodzaj wkładki Dynamiczna Ch. Kierunkowa Kardioidalna Pasmo 70 Hz 15 khz 50 Hz 12 khz 70 Hz 15 khz przenoszenia Czułość -52 db -54 db -56 db Inne cechy Wbudowany włącznik Korpus z cynku z aluminiową kapsułą Mikrofony przewodowe inne: EM-600 to mikrofon powierzchniowy skonstruowany w formie prostego do ukrycia wkręta EM-700 to mikrofon powierzchniowy (konstrukcja eliminuje wpływ odbić dźwięku od powierzchni na jakiej stoi mikrofon) EM-800 to elegancki mikrofon na gęsiej szyjce Typ model: EM-600 EM-700 EM-800 Rodzaj wkładki Wkręcany mikrofon powierzchniowy Mikrofon powierzchniowy Pojemnościowa Mikrofon na gęsiej szyjce Ch. Kierunkowa Omni Kardioidalna Kardioidalna Pasmo przenoszenia 30 Hz 20 khz 35 Hz 20 khz Czułość -36 db -33 db -35 db Zasilanie Phantom 9-52 V DC 60 Hz 20 khz Korpus ze stali wraz z kapsułą wykonaną z cynkowanego stalowego drutu Korpus z aluminium z siatką stalową. Pokryty czarną matową barwą Gęsia szyja oraz obudowa mikrofonu wykonana ze stopu miedzi Systemy bezprzewodowe: odbiorniki model: WT-5800 WT-5805 WT-5810 Zakres cz. użytecznych MHz (UHF) Rodzaj układu odbiorczego Dwuantenowy, super-heterodynowy Ilość dostępnych kanałów Technika pracy Wyjście audio Wejście audio Wejście antenowe True-diversity MIC: -60 db, 600 Ω, zbalansowane, XLR 3-32 LINE: -20 db, 600 Ω, niezbalansowane, jack -20 db, 10 kω, niezbalansowane, jack BNC, 75 Ω ( Phantom 9 V DC, maks. 30 ma) Wbudowane anteny Wyjście antenowe BNC, 75 Ω - - Pasmo przenoszenia 100 Hz 15 khz (+/-3 db) Tworzywa sztuczne nadajniki model: WM-5270 WM-5225 WM-5320 Dynamiczna Pojemnościowa Zewnętrzny Rodzaj wkładki mikrofon Zakres cz. użytecznych Ilość dostępnych kanałów Moc nadajnika Maks. poziom wejściowy MHz (UHF) Do 50 mw 142 db SPL 126 db SPL 110 db SPL Pasmo przenoszenia 80 Hz 15 khz 100 Hz 15 khz 100 Hz 15 khz Zasilanie Bateria AA Wymiary (mm) Ø Ø43,5 x 231,5-62 x 102,5 x 23 Waga 340 g 180 g 110 g

27 Niezależnie od miejsca przeznaczenia, od lotnisk, przez stadiony, dworce, świątynie, po restauracje czy butiki, nasz cel jest zawsze ten sam - zapewnić satysfakcję i pełne bezpieczeństwo milionom ludzi na całym świecie - Dr. Sound, ambasador marki TOA TOA - najwyższej klasy rozwiązania z zakresu informacji, komunikacji i bezpieczeństwa. We supply sound, not equipment.

28 TOA Electronics Europe GmbH Sp. z o.o. Oddział w Polsce *Specyfikacja urządzeń może ulec zmianie bez uprzedzenia.
