bezolejowe śrubowe sprężarki Powietrza z wtryskiem wody AQ VSD/AQ (15-55 kw)

Transkrypt

1 bezolejowe śrubowe sprężarki Powietrza z wtryskiem wody AQ VSD/AQ (15-55 kw)

2 Powietrze bezolejowe wysoka jakość, ekonomiczne rozwiązania Czyste sprężone powietrze bez domieszek oleju jest warunkiem koniecznym do utrzymania stałości i wysokiej jakości wielu procesów produkcyjnych. Od wielu lat Atlas Copco jest pionierem w rozwoju bezolejowej technologii śrubowej z wtryskiem wody projektując szeroką gamę sprężarek wytwarzających w 100% pozbawione oleju czyste powietrze. Określając normę dla czystości powietrza dzięki certyfikatowi ISO CLASS 0 sprężarki serii AQ spełniają surowe wymagania dotyczące czystego, pozbawionego oleju powietrza, oferując najlepszą w swojej klasie efektywność energetyczną.

3 Nie ma ryzyka zanieczyszczenia olejem Przemysł farmaceutyczny, przemysł spożywczy, elektronika, to jedne z wielu dziedzin, w których wymagane jest sprężone powietrze najwyższej jakości, gwarantujące ściśle określoną jakość produktu końcowego i ściśle określony przebieg procesu produkcyjnego. Bezolejowe sprężarki serii AQ wykluczają jakiekolwiek ryzyko zanieczyszczenia olejem instalacji lub produktu końcowego. Niższe koszty energii Koszt energii może stanowić ponad 70% całkowitego kosztu eksploatacji sprężarki (LCC). Najbardziej ekonomiczne rozwiązanie instalacji sprężonego powietrza dopasowuje wartość ciśnienia, wydajność i konieczność zastosowania urządzeń uzdatniających sprężone powietrze do wymagań konkretnego procesu produkcyjnego. Sprężarki AQ Atlas Copco łączą te wszystkie parametry w jednym urządzeniu pozwalając na obniżenie do minimum kosztu energii elektrycznej. Doświadczenie i innowacyjność Od ponad sześćdziesięciu lat Atlas Copco jest liderem na rynku w technologii bezolejowego sprężania powietrza dzięki doświadczeniu i stałym innowacjom technicznym. Mając na uwadze ochronę procesów produkcyjnych u naszych Klientów stworzyliśmy serię sprężarek AQ gwarantującą wytwarzanie w 100% bezolejowego sprężonego powietrza niezbędnego w procesach produkcyjnych.

4 stworzone by spełniać indywidualne wymagania użytkowników Celem działalności Atlas Coco jest wyposażanie naszych Klientów w sprężarki, które spełniają, a nawet przewyższają ich wymagania i oczekiwania. Seria sprężarek śrubowych AQ z wtryskiem wody skonstruowana na bazie wieloletnich doświadczeń w pracy z technologią bezolejową przy wykorzystaniu naszej szerokiej wiedzy i praktyki stała się liderem w swojej klasie na rynku sprężarek. 1 Śrubowy element sprężający z wtryskiem wody Niezwykle efektywny energetycznie dzięki niskim temperaturom Bezsmarowe łożyska smarowane wodą Zaprojektowany i wykonany przez Atlas Copco Ciśnienie robocze do 13 bar 2 Filtr wody Zapewnia stały dopływ czystej wody Zdolność fi ltracji wynosi 10 mikronów przez cały okres żywotności fi ltra Filtr powietrza typu heavy duty Zabezpiecza elementy sprężarki usuwając 99,9% cząsteczek zanieczyszczeń do 3 mikronów Wlotowe ciśnienie różnicowe w celu aktywnej konserwacji i minimalizacji spadku ciśnienia Zbiornik separatora Zbiornik separatora wody ze stali nierdzewnej służący do separacji poprzez działanie siły odśrodkowej i siły ciężkości W zestawie trzy czujniki pozwalające na precyzyjną regulację dopływu wody 5 Silnik indukcyjny Silnik indukcyjny IP55, kołnierzowy, zapewniający idealne dopasowanie Bezpośredni układ napędowy gwarantujący uzyskanie doskonałej wydajności energetycznej

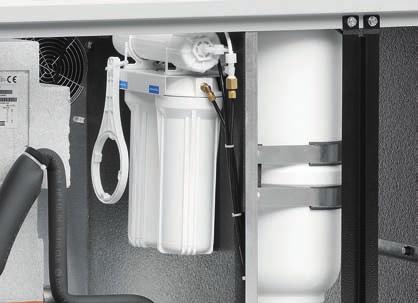

5 6 System odwróconej osmozy Wbudowany system odwróconej osmozy zapewnia stały dopływ wysokiej jakości wody zapewniając niezależność maszyny i umożliwiając jej stałą pracę. 7 Wentylator chłodzony powietrzem i chłodnica wody Sprężarki z serii AQ są dostępne w wersji chłodzonej powietrzem lub wodą Niewielka powierzchnia konieczna do instalacji sprężarki jak i koszt tej instalacji dzięki wbudowanym wymiennikom ciepła Modele chłodzone wodą utrzymują stałą temperaturę powietrza przy wlocie osuszacza wynoszącą poniżej 55 C Wbudowany osuszacz o niezwykle wysokiej efektywności Doskonała jakość powietrza Obniżenie zużycia energii o 50% w porównaniu do tradycyjnych osuszaczy Brak niekorzystnego wpływu na degradację warstwy ozonowej Elektronikon Graphic Nowoczesny system sterowania i monitorowania Elektronikon zaprojektowany w celu integracji z systemem (zdalnego) sterowania procesami. 10 Obudowa dźwiękochłonna Dźwiękochłonna obudowa umożliwia instalację w większości środowisk roboczych. Dlatego nie jest konieczne tworzenie osobnej sprężarkowni. 11 Sterowany elektronicznie układ spustu wody nie powodujący strat powietrza Zapewnia stałe usuwanie kondensatu Zintegrowany ręczny układ obejściowy w celu skutecznego usuwania kondensatu w przypadku awarii zasilania Zintegrowany ze sterownikiem sprężarki Elektronikon, informacje alarmowe i ostrzegawcze dotyczące układu spustowego ukazują się na ekranie sterownika

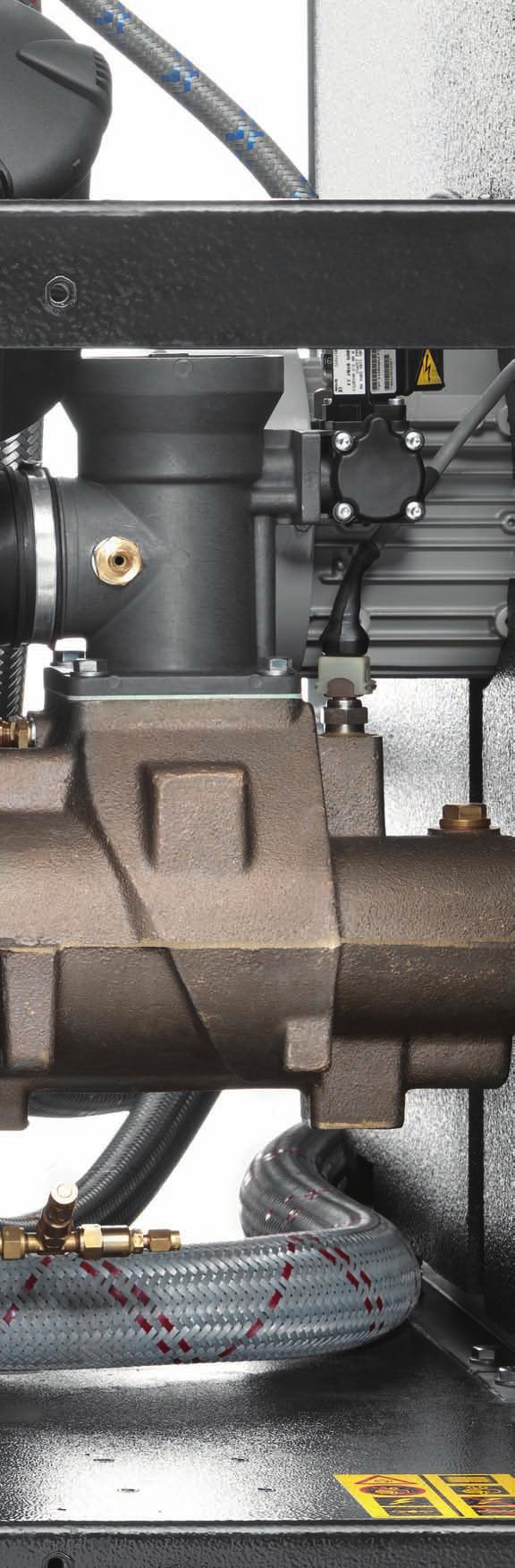

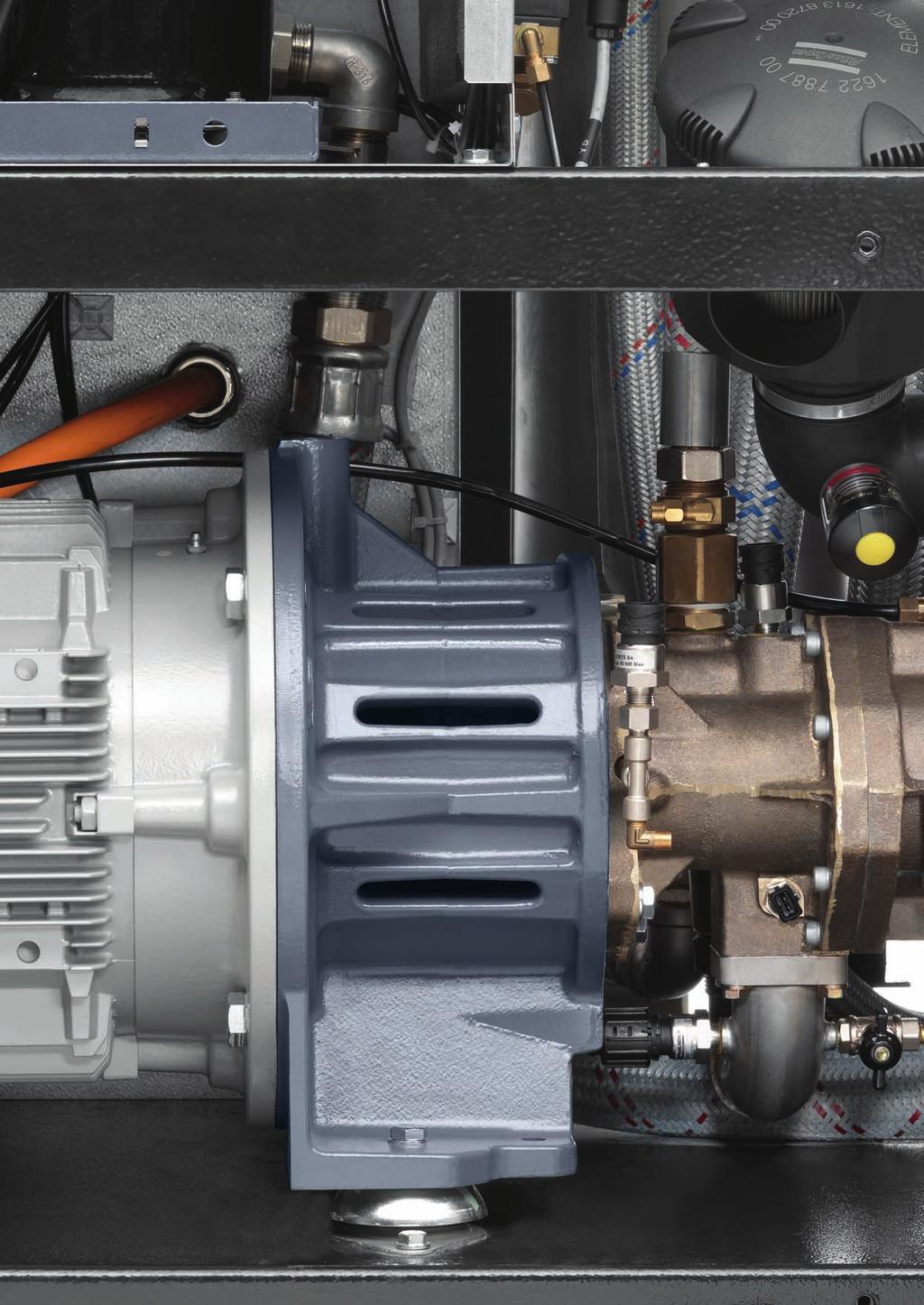

6 sprawdzona technologia Sercem nowej serii sprężarek AQ jest unikalny śrubowy element sprężający z wtryskiem wody umożliwiający niezwykle efektywne, niemal izotermiczne sprężanie. Polimerowo ceramiczne wirniki o zoptymalizowanych profi lach osadzone są na smarowanych wodą łożyskach, co pozwala na wytworzenie sprężonego powietrza całkowicie pozbawionego domieszek oleju. Wirniki Niezwykle efektywny proces sprężania osiągany jest dzięki wysokiej jakości odlewanym polimerowo ceramicznym wirnikom o zoptymalizowanym profi lu. Połączenie odpornego na korozję materiału ze smarowaniem wodnym pozwala na długi okres eksploatacji wirników. Obudowa elementu sprężającego Wykonana z brązu i aluminium obudowa elementu sprężającego zapewnia jego trwałość i wyklucza niebezpieczeństwo korozji. Łożyska elementu sprężającego Zastosowanie łożysk hydrodynamicznych gwarantuje długi okres ich eksploatacji ze względu na to, że nie dochodzi do kontaktu pomiędzy poszczególnymi elementami wewnątrz łożyska. Poślizg uzyskiwany jest dzięki cieniutkiej warstwie wody i nie ma konieczności stosowania oleju ani smaru. Temperatura Efektywność sprężania śrubowego z wtryskiem wody Doskonałe właściwości chłodzące wody gwarantują skuteczne usuwanie ciepła u źródła. Wyeliminowanie energii traconej w formie ciepła pozwala uzyskać więcej sprężonego powietrza z 1 kw zużytej mocy. Niska temperatura sprężonego powietrza zmniejsza obciążenie wywierane na elementy sprężarki zapewniając ich długą żywotność. 200 C 70 C 20 C Proces sprężania Technologia sprężania śrubowego z wtryskiem oleju Inne technologie Wydajny element sprężający z wtryskiem wody Zwiększona wydajność sprężarki Niski poziom zużycia energii Niemal izotermiczny proces sprężania 53.2 C F Zakresy ciśnień 7, 10 i 13 bar Doskonałe właściwości chłodzące wody w połączeniu z precyzyjnymi rozwiązaniami technicznymi zapewniają bardzo wysoką efektywność energetyczną sprężarek serii AQ C F 49.6 C, F

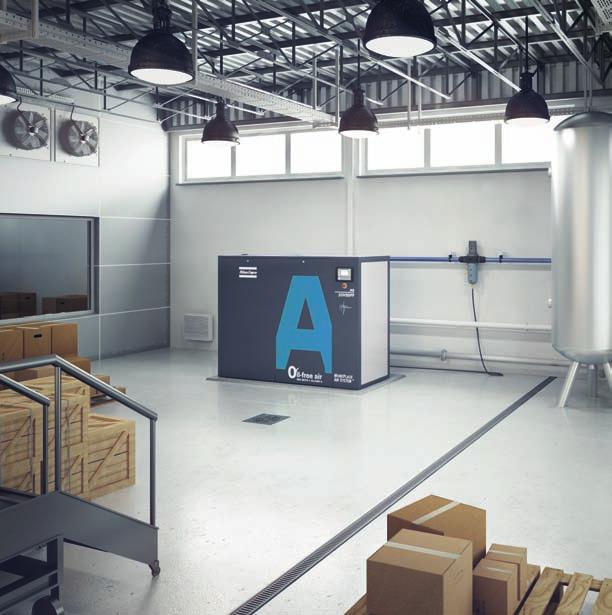

7 wyjątkowa uniwersalność W przeciwieństwie do tradycyjnych instalacji sprężarkowych, sprężarki AQ WorkPlace Air System Atlas Copco łatwo można umieścić na przeznaczonej dla nich powierzchni roboczej. Dzięki kompaktowej konstrukcji i zintegrowanemu systemowi uzdatniania sprężonego powietrza, sprężarki AQ zapewniają optymalną wydajność i niezawodność pracy. Ich uniwersalność pozwala na łatwe dopasowanie się do wymagań procesu produkcyjnego i niezawodną pracę przez długie lata. Tradycyjna konfiguracja instalacji sprężonego powietrza, sprężarka śrubowa z wtryskiem oleju Duży spadek ciśnienia w układzie Zewnętrzna instalacja fi ltrująca / zewnętrzny, wolnostojący osuszacz i układ odprowadzania kondensatu Złożona i kosztowna instalacja rurowa Duża ilość połączeń i wycieki powietrza Wiele punktów monitorowania WorkPlace Air System Ograniczony do minimum spadek ciśnienia wewnątrz układu Zintegrowany osuszacz ziębniczy Niższy koszt instalacji rurowej Połączenie jednopunktowe Jeden punkt monitorowania Wysoki poziom hałasu podczas pracy Osobna sprężarkownia Wyższe koszty instalacji i energii Niski poziom hałasu podczas pracy Nie jest konieczna osobna sprężarkownia Ograniczone do minimum koszty instalacji

8 ISO KLASA 0 Atlas Copco wyznacza nowe standardy w przemyśle W procesach krytycznych, w których czystość sprężonego powietrza odgrywa kluczową rolę nie można stosować rozwiązań kompromisowych. Atlas Copco, pionier technologii sprężania bezolejowego, oferuje serię sprężarek z wtryskiem wody przeznaczonych specjalnie do zastosowań, w których wymagane jest bezwzględnie czyste sprężone powietrze całkowicie pozbawione obecności oleju. Aktualnie Atlas Copco wykonał kolejny ważny krok: wyznaczył standard czystości sprężonego powietrza jako pierwszy producent, któremu został przyznany certyfikat ISO KLASA 0. Co przemawia za nową klasą? W obszarach takich jak przemysł farmaceutyczny, przemysł spożywczy, elektronika czy przemysł włókienniczy nie można pozwolić sobie na ryzyko powstania zanieczyszczeń. W przeciwnym razie należy liczyć się z poważnymi konsekwencjami takimi jak: wadliwe i niebezpieczne produkty, przestój produkcyjny czy wreszcie utrata bądź duży uszczerbek dla marki i reputacji. Zmiany, które zostały wprowadzone w roku 2001 do normy ISO dotyczącej sprężonego powietrza uwzględniały właśnie te krytyczne zastosowania, gdzie bezwzględna czystość powietrza jest czynnikiem pierwszoplanowym. Wraz z wprowadzaniem coraz bardziej nowoczesnych metod pomiarowych do istniejących już do tej pory klas czystości dodana została nowa klasa, gdzie wymagania są najbardziej rygorystyczne: ISO KLASA 0. Jako pierwsi otrzymaliśmy certyfikat ISO KLASA 0 Firma Atlas Copco, jako lider na rynku dbający o spełnienie oczekiwań nawet najbardziej wymagających klientów, zwróciła się z prośbą do renomowanego instytutu TÜV o przetestowanie nowej serii sprężarek bezolejowych AQ z wtryskiem wody. Po przeprowadzeniu najbardziej rygorystycznych testów mających na celu wykrycie obecności oleju we wszystkich możliwych formach przy różnych wartościach temperatury i ciśnienia pracownicy TÜV nie stwierdzili żadnych śladów oleju w sprężonym powietrzu wytworzonym przez sprężarki serii AQ. W ten sposób Atlas Copco został nie tylko pierwszym producentem sprężarek, który otrzymał certyfikat KLASY 0, ale również przekroczył wymagania stawiane tym, którzy ubiegają się o uzyskanie takiego certyfikatu. Atlas Copco wyklucza wszelkie ryzyko Jedynie sprężarki bezolejowe wytwarzają sprężone powietrze całkowicie pozbawione domieszek oleju. Wyeliminowanie wszelkiego ryzyka zanieczyszczenia jest szczególnie ważne w przemyśle farmaceutycznym, spożywczym, elektronicznym oraz innych gałęziach przemysłu gdzie czystość i dokładność mają decydujące znaczenie. I właśnie tu mają największe zastosowanie bezolejowe sprężarki Atlas Copco. Klasa zero to zero oleju. Zero oleju to zero ryzyka. Zero ryzyka zanieczyszczenia. Zero ryzyka uszkodzonych lub niebezpiecznych produktów. Zero ryzyka przerw produkcyjnych. I co najważniejsze zero ryzyka utraty ciężko wypracowanej dobrej reputacji. KLASA 0 Całkowite stężenie oleju (aerozole, ciecze, pary) mg/m 3 Zgodnie ze specyfikacją użytkownika lub dostawcy urządzenia i mniejsze niż w przypadku klasy 1 1 < < < 1 4 < 5 Aktualna klasyfikacja wg ISO ( 2010) (pięć głównych klas i przyporządkowane do nich maksymalne zawartości oleju)

9 Najbardziej rygorystyczne dostępne metody badania sprężonego powietrza pod kątem czystości Większość producentów woli metodę częściowego przepływu koncentrującą się na centralnej części układu przepływu sprężonego powietrza. Bezolejowe sprężarki śrubowe z wtryskiem wody AQ Atlas Copco zostały przetestowane przy użyciu bardziej rygorystycznej metody pełnego przepływu W tej metodzie badany jest cały układ przepływu sprężonego powietrza pod kątem obecności aerozoli, par i cieczy. Nawet przy tak rygorystycznym sposobie badania w sprężonym powietrzu nie wykryto żadnych śladów oleju. Aerozole Pojedyncze kropelki oleju zawieszone w strumieniu powietrza Przepływ po ściankach Olej w formie cieczy pełznący wzdłuż ścianek rury Pary oleju lub mgła olejowa Pary oleju w formie chmury Czy sprężarki z wtryskiem oleju wyposażone w filtry oleju mogą wytwarzać sprężone powietrze bez domieszek oleju? System dostarczający określane jako technicznie bezolejowe sprężone powietrze opiera się na urządzeniach schładzających powietrze (np. osuszaczach ziębniczych) i kilku etapach usuwania oleju przy zastosowaniu różnych urządzeń do tego służących. Awaria któregokolwiek z tych urządzeń lub niewłaściwa obsługa techniczna mogą doprowadzić do zanieczyszczenia olejem w trakcie trwania procesu produkcyjnego. Dlatego też przy sprężarkach z wtryskiem oleju zawsze istnieje niebezpieczeństwo zanieczyszczenia i ryzyko poważnych, wynikających z tego, konsekwencji. Raport Instytutu TÜV na temat bezolejowych sprężarek śrubowych AQ z wtryskiem wody Atlas Copco. Przejdźmy na bezpieczną stronę. Prosimy o odwiedzenie strony

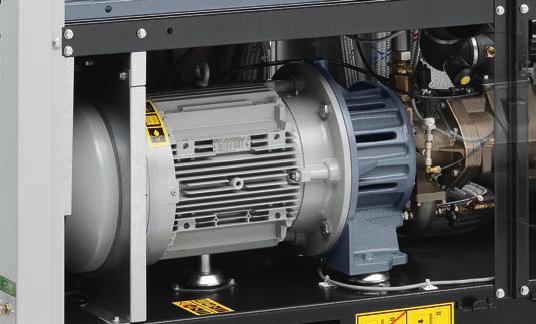

10 VSD: Ograniczenie kosztu energii Koszt energii może stanowić ponad 80% całkowitego kosztu eksploatacji sprężarki, a proces wytwarzania sprężonego powietrza może pochłaniać ponad 40% całkowitych kosztów energii zużywanej przez zakład produkcyjny. W celu ograniczenia kosztów energii Atlas Copco już wiele lat temu wprowadził na rynek technologię napędu o zmiennej prędkości obrotowej (VSD). Technologia ta dopasowuje wydatek sprężonego powietrza do jego aktualnego poboru, umożliwia ogromne oszczędności energii i w znacznym stopniu przyczynia się do ochrony środowiska naturalnego. Dzięki stałym inwestycjom w tę technologię Atlas Copco oferuje aktualnie najszerszą na rynku gamę sprężarek ze zintegrowanym napędem o zmiennej prędkości obrotowej (VSD). Co przemawia za technologią napędu o zmiennej prędkości obrotowej Atlas Copco? Średnio 35% oszczędności kosztów energii przy zmiennym poborze sprężonego powietrza i licznych spadkach poboru. Zintegrowany sterownik Elektronikon Graphic zarządzający pracą silnika i efektywnego inwertera częstotliwości. Brak pracy na biegu jałowym lub strat związanych z wydmuchami podczas pracy. Sprężarka może być włączana / wyłączana przy pełnym dociążeniu dzięki specjalnemu silnikowi o zmiennej prędkości obrotowej (VSD). Nie ma niebezpieczeństwa kar za szczytowe wartości prądu w czasie uruchamiania. Ograniczone do minimum nieszczelności w układzie sprężonego powietrza dzięki niższej wartości ciśnienia. Kompatybilność elektromagnetyczna, zgodność z dyrektywami (2004/108/EG). Pobór powietrza Zużycie energi Pobór powietrza Zużycie energi Pobór powietrza Zużycie energii. Odciążanie i dociążanie przy stałej prędkości obrotowej Czas Pobór powietrza Zużycie energi sprężarki AQ Czas W niemal każdym procesie produkcyjnym pobór sprężonego powietrza zmienia się w zależności od wielu czynników (pora dnia, dzień tygodnia, czy nawet miesiąc w roku). Liczne pomiary i badania dotyczące profili poboru sprężonego powietrza dowiodły, że zjawisko zmienności poboru powietrza dotyczy większości sprężarek. W przypadku zaledwie 8% instalacji pobór ten możemy określić jako stabilny. Oszczędności energii do 35% 11% 12% 35% Technologia napędu o zmiennej prędkości obrotowej (VSD) zastosowana w sprężarkach Atlas Copco pozwala na dostosowanie prędkości obrotowej silnika do aktualnego poboru sprężonego powietrza. Pozwala to na obniżenie kosztów energii do 35%. Całkowity koszt eksploatacji sprężarki może być obniżony średnio o 22%. Ponadto niższa wartość ciśnienia w całym układzie sprężonego powietrza zasilanego przez sprężarki z napędem o zmiennej prędkości obrotowej (VSD) znacznie obniża zużycie energii w całym procesie produkcyjnym. Całkowity koszt eksploatacji sprężarki 42% Koszt energii Oszczędności energii możliwe dzięki zastosowaniu sprężarki VSD Koszt zakupu Koszt utrzymania i obsługi technicznej

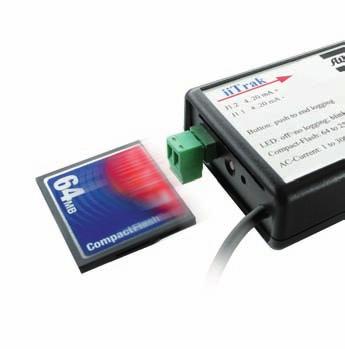

11 W jaki sposób technologia napędu o zmiennej prędkości obrotowej (VSD) umożliwia oszczędności energii Prosimy o kontakt z miejscowym przedstawicielem Atlas Copco w celu umówienia się na audyt układu sprężonego powietrza. Po wykonaniu pomiarów w czasie realnym otrzymają Państwo raport z audytu wraz z zaleceniami dotyczącymi możliwości dalszych oszczędności energii i zmian, które pozwolą jeszcze lepiej dopasować układ do poboru sprężonego powietrza w Państwa fi rmie. AMPS STAN SPRĘŻARKI PRACUJĄCEJ W SYSTEMIE PEŁNE DOCIĄŻENIE BRAK DOCIĄŻENIA Straty podczas odciążania i wydmuchu Czas Jakie są unikalne cechy sprężarek AQ Atlas Copco ze zintegrowanym napędem o zmiennej prędkości obrotowej (VSD)? 1 Sterownik Elektronikon kontroluje zarówno pracę sprężarki jak i zintegrowanego konwertera zapewniając utrzymanie parametrów roboczych maszyny w bezpiecznym zakresie wartości. 2 Możliwość elastycznego doboru wartości ciśnienia od 4 do 13 bar wraz z systemem elektronicznego sterowania układem przekładni pozwalają na obniżenie kosztów energii. 3 Silnik elektryczny o szczególnych właściwościach specjalnie zaprojektowany do pracy w układzie o zmiennej prędkości obrotowej (VSD) (silnik inwertorowy). Łożyska są zabezpieczone przeciw wzbudzaniu prądu łożyskowego. Zarówno silnik jak i inwerter są przygotowane na pracę na najwyższym poziomie w całym zakresie prędkości obrotowych. 4 Silnik elektryczny zaprojektowany do pracy przy niskich prędkościach obrotowych uwzględniający wymagania dotyczące chłodzenia samego silnika i chłodzenia sprężarki. 5 Wszystkie sprężarki AQ VSD Atlas Copco są testowane pod kątem kompatybilności elektromagnetycznej i certyfi kowane. Źródła zewnętrzne nie mają wpływu na pracę sprężarki i odwrotnie: sprężarka nie zakłóca pracy innych urządzeń na skutek emisji lub poprzez kable zasilające. 6 Nowoczesne rozwiązania w układzie mechanicznym umożliwiają pracę wszystkich elementów sprężarki poniżej krytycznego poziomu drgań w całym zakresie prędkości obrotowych. 7 Efektywny konwerter częstotliwości umieszczony w chłodzonym przedziale nadciśnieniowym pozwala na stabilną pracę. 8 Nie ma okienek w przedziale prędkości obrotowych, które mogłyby zakłócić oszczędzanienergii i stabilność ciśnienia w sieci. Zakres wyłączania został zmaksymalizowany. 9 Buster chłodzący szafę rozdzielczą wydłuża okres eksploatacji elementów układu elektrycznego dzięki chłodzeniu i nadciśnieniu i ogranicza wnikanie zanieczyszczeń. 10 Precyzyjna kontrola wartości nadciśnienia, wartość pasma ciśnień w sieci jest ograniczona do 0,10 bar. Efektywność połączonego układu silnik/ konwerter Zakres roboczy Minimum. Maksimum. Minimum Maksimum. Zintegrowany napęd VSD Nie zintegrowany napęd VSD Okienka w przedziale prędkości obrotowych Zintegrowane rozwiązanie Atlas Copco

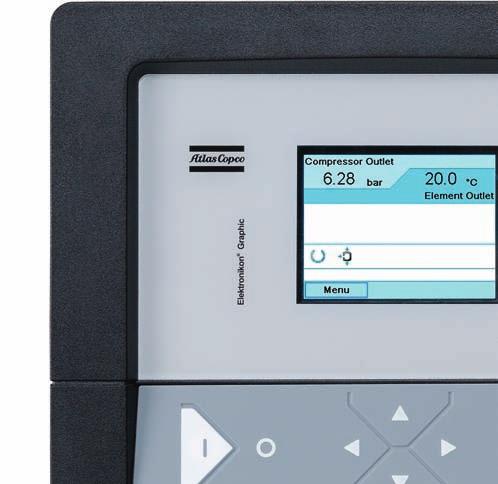

12 najnowocześniejszy system sterowania i monitoringu Nowa generacja systemu operacyjnego Elektronikon wyposażona w liczne i różnorodne funkcje sterowania i monitoringu zwiększa wydajność i niezawodność pracy sprężarki. W celu maksymalizacji wydajności energetycznej system Elektronikon kontroluje pracę głównego silnika napędowego i reguluje ciśnienie w systemie w obrębie zaprogramowanego wcześniej wąskiego pasma ciśnień. Jeszcze większa łatwość użytkowania 3,5 calowy kolorowy wyświetlacz o wysokiej rozdzielczości z czytelnymi piktogramami i dodatkowym czwartym wskaźnikiem LED pokazującym parametry obsługi technicznej. Grafi czne wskazania kluczowych parametrów (dzień, tydzień, miesiąc ) i możliwość nastawienia jednego z 32 języków. Wizualizacja sprężarki za pośrednictwem prostego połączenia ethernetowego. Funkcja Opóźnionego Drugiego Zatrzymania na ekranie i wskazania oszczędności generowanych przez układ VSD. Grafi czne wskazania planów obsługi technicznej, funkcje zdalnego sterowania i funkcje przyłączeniowe. Zaktualizowane oprogramowanie umożliwiające sterowanie instalacją wielosprężarkową obejmującą do 6 sprężarek przy zainstalowaniu opcjonalnego zintegrowanego sterownika. Opcjonalny zintegrowany sterownik dla instalacji wielosprężarkowej Na podstawie prostej licencji można zainstalować opcjonalny zintegrowany sterownik dla instalacji wielosprężarkowej, który umożliwi obniżenie ciśnienia i zmniejszenie zużycia energii w instalacjach sprężonego powietrza obejmujących do 4 (ES4i) lub 6 (ES6i) sprężarek.

13 optymalizacja instalacji sprężonego Powietrza Niektóre zastosowania mogą wymagać lub mogą korzystać z dodatkowych opcji, bardziej zaawansowanego systemu sterowania lub systemu uzdatniania sprężonego powietrza. W celu spełnienia tych wymagań Atlas Copco proponuje szeroką ofertę wyposażenia dodatkowego, które można łatwo dopasować do sprężarki. AQ VSD AQ VSD AQ Uzdatnianie powietrza Zabezpieczenia dodatkowe Zintegrowany osuszacz ziębniczy Obejście osuszacza* Termistory i podgrzewacze antykondensacyjne - - Zawór odcinający dopływ wody** Przekaźnik sekwencji faz Prace publiczne Odłącznik zasilania głównego Możliwości przyłączeniowe Opcje ogólne Sterownik Elektronikon Graphic Plus - - Sterownik ES4i Sterownik ES6i AIRConnect Wyposażenie pomocnicze IT - SMARTLINK Pompa wspomagająca dla układu odwróconej osmozy Wejście kołnierzowe Ostrzegawczy sygnał dźwiękowy Łapy do zakotwienia Raport z testu wydajności * Tylko sprężarki FF ** Tylko sprężarki chłodzone wodą : wyposażenie standardowe : opcja - : niedostępne Schemat przepływu model AQ Pack chłodzony powietrzem Sprężone powietrze Pierwotny obwód wody Powietrze wlotowe Woda spustowa z systemu odwróconej osmozy Woda zasilająca system odwróconej osmozy Woda w systemie odwróconej osmozy

14 dane techniczne aq 30-55, wersja 50 hz TYP SPRĘŻARKI Maksymalne ciśnienie robocze bar(e) Wydajność FAD 1 Moc silnika Poziom hałasu 2 Masa kg Pack Full Feature l/s m 3 /min kw db(a) Pack Full Feature Modele chłodzone powietrzem AQ AQ AQ AQ Modele chłodzone wodą AQ AQ AQ AQ Wydajność zespołu sprężarki mierzona zgodnie z ISO 1217, aneks C, wydanie najnowsze. 2 Średni poziom dźwięku zgodnie z ISO 2151, tolerancja 3 db(a ) Warunki odniesienia - ciśnienie bezwzględne powietrza wlotowego 1 bar - temperatura powietrza wlotowego 20 0 C Wydajność (FAD) mierzona jest przy następujących wartościach ciśnienia roboczego - modele 7 bar 7 bar - modele 10 bar 9,5 bar - modele13 bar 12,5 bar AQ VSD Wysokość: 1500 mm Głębokość: 974 mm Szerokość: 1976 mm Wysokość AQ VSD Wysokość: 1840 mm Głębokość: 965 mm Szerokość: 2435 mm Głębokość Szerokość

15 Dane techniczne AQ VSD TYP SPRĘŻARKI Maksymalne ciśnienie robocze (bar(e) Wydajność FAD 1 Moc silnika Poziom hałasu 2 Masa kg Pack Full Feature l/s m 3 /min kw db(a) Pack Full Feature Modele chłodzone powietrzem AQ 15 VSD AQ 18 VSD AQ 22 VSD AQ 30 VSD AQ 37 VSD AQ 55 VSD Modele chłodzone wodą AQ 15 VSD AQ 18 VSD AQ 22 VSD AQ 30 VSD AQ 37 VSD AQ 55 VSD Ustalona wydajność zgodnie z ISO 1217 wydanie 04, aneks E, wydanie 4, Średni poziom dźwięku zgodnie z ISO 2151, tolerancja 3 db(a)

16 zangażowani w trwały, zrównoważony rozwój Dotrzymujemy zobowiązań wobec naszych klientów, środowiska naturalnego i społeczeństwa. Dbamy o przyszłe pokolenia. To właśnie nazywamy zrównoważonym rozwojem , Atlas Copco Polska
