1 Powietrze jest darmowe. Sprężone powietrze już nie. Oszczędzaj energię - obniż rachunki. EnergyCampaign_PL_05.indd 1 17-Oct-14 17:10:01

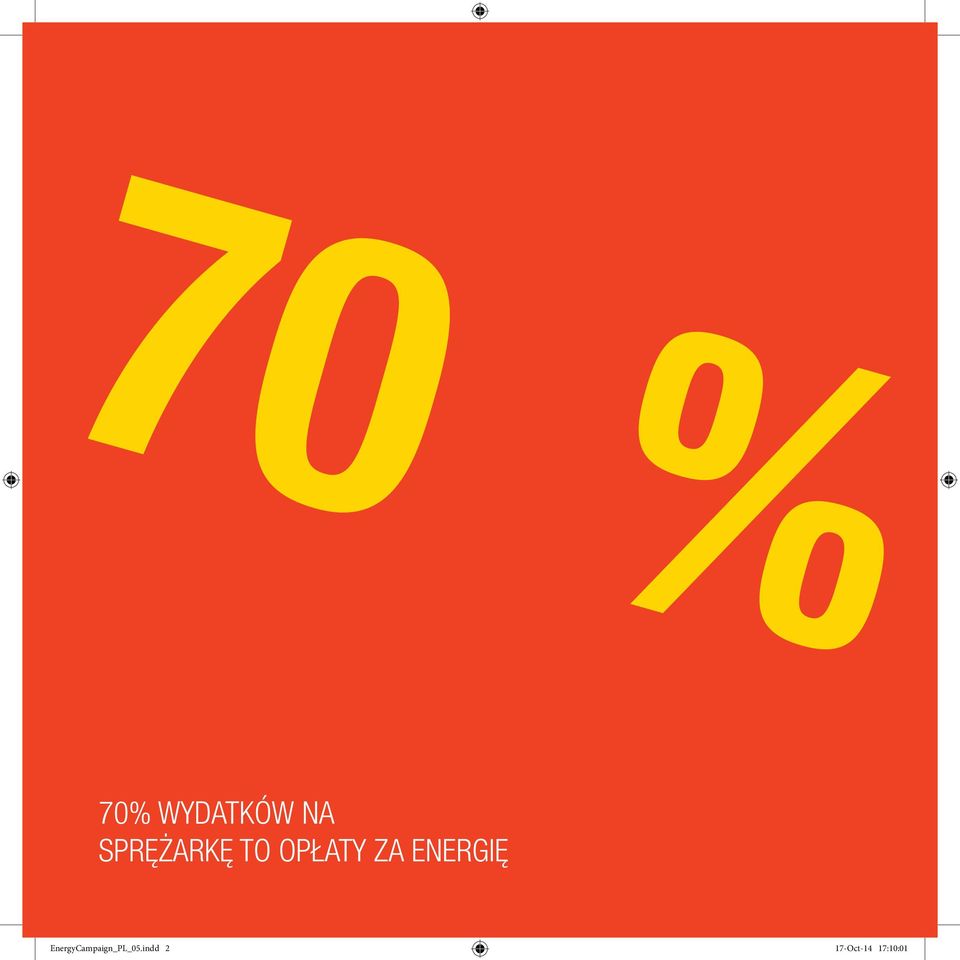

2 70 % 70% WYDATKÓW NA SPRĘŻARKĘ TO OPŁATY ZA ENERGIĘ EnergyCampaign_PL_05.indd 2 17-Oct-14 17:10:01

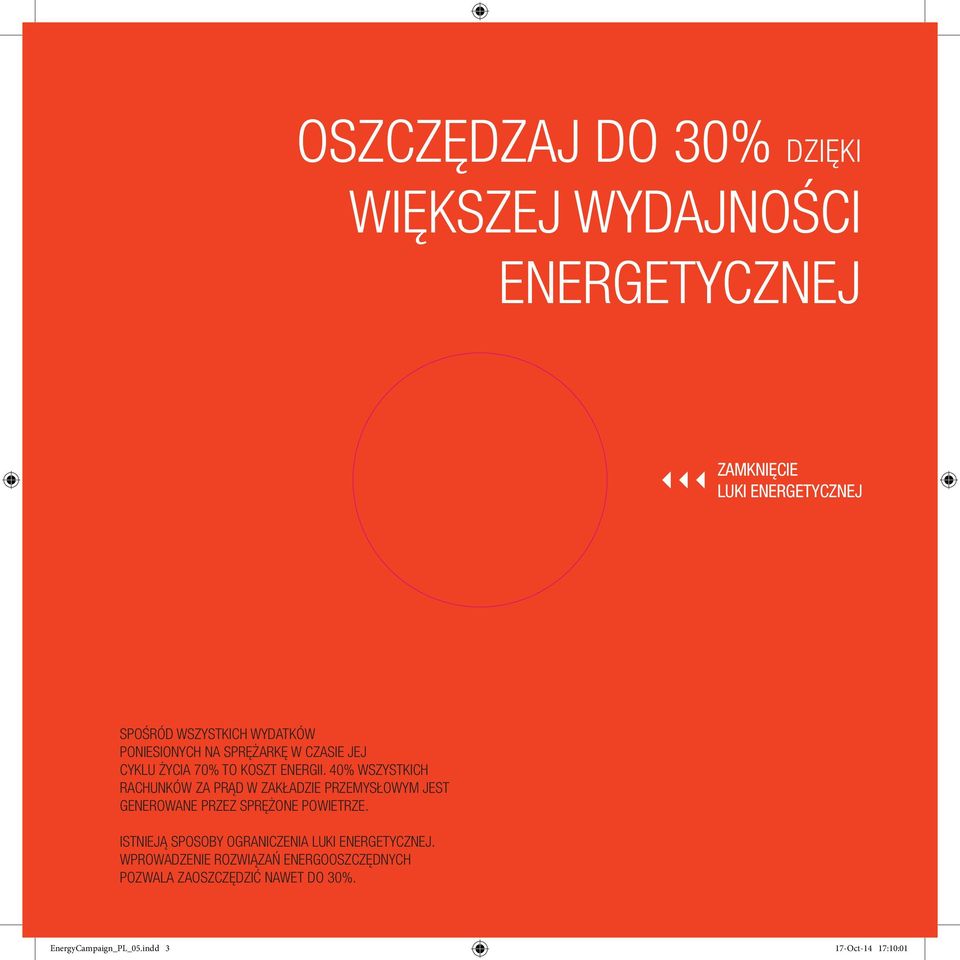

3 OSZCZĘDZAJ DO 30% DZIĘKI WIĘKSZEJ WYDAJNOŚCI ENERGETYCZNEJ ZAMKNIĘCIE LUKI ENERGETYCZNEJ SPOŚRÓD WSZYSTKICH WYDATKÓW PONIESIONYCH NA SPRĘŻARKĘ W CZASIE JEJ CYKLU ŻYCIA 70% TO KOSZT ENERGII. 40% WSZYSTKICH RACHUNKÓW ZA PRĄD W ZAKŁADZIE PRZEMYSŁOWYM JEST GENEROWANE PRZEZ SPRĘŻONE POWIETRZE. ISTNIEJĄ SPOSOBY OGRANICZENIA LUKI ENERGETYCZNEJ. WPROWADZENIE ROZWIĄZAŃ ENERGOOSZCZĘDNYCH POZWALA ZAOSZCZĘDZIĆ NAWET DO 30%. EnergyCampaign_PL_05.indd 3 17-Oct-14 17:10:01

4 ZA PIENIĄDZE ZAOSZCZĘDZONE NA WYŁĄCZANIU NIEDOCIĄŻONEJ SPRĘŻARKI MOŻNA KUPIĆ DOM NAD MORZEM EnergyCampaign_PL_05.indd 4 17-Oct-14 17:10:01

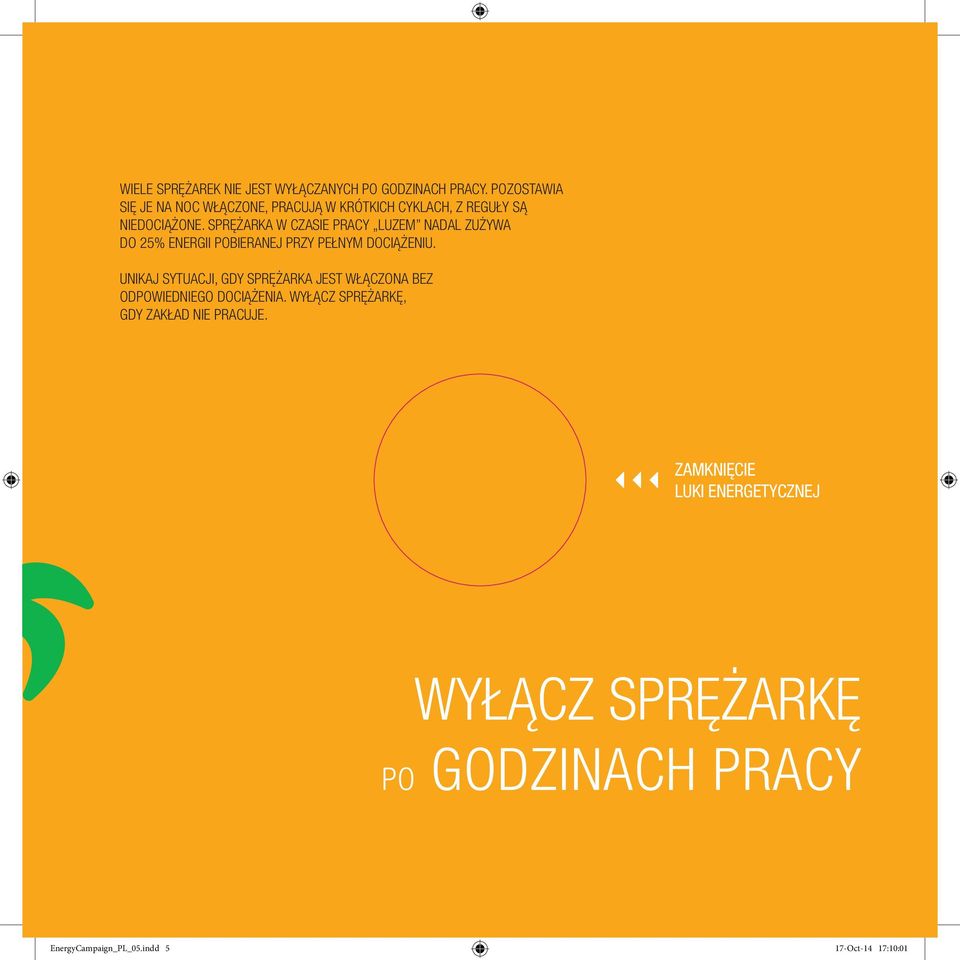

5 WIELE SPRĘŻAREK NIE JEST WYŁĄCZANYCH PO GODZINACH PRACY. POZOSTAWIA SIĘ JE NA NOC WŁĄCZONE, PRACUJĄ W KRÓTKICH CYKLACH, Z REGUŁY SĄ NIEDOCIĄŻONE. SPRĘŻARKA W CZASIE PRACY LUZEM NADAL ZUŻYWA DO 25% ENERGII POBIERANEJ PRZY PEŁNYM DOCIĄŻENIU. UNIKAJ SYTUACJI, GDY SPRĘŻARKA JEST WŁĄCZONA BEZ ODPOWIEDNIEGO DOCIĄŻENIA. WYŁĄCZ SPRĘŻARKĘ, GDY ZAKŁAD NIE PRACUJE. ZAMKNIĘCIE LUKI ENERGETYCZNEJ WYŁĄCZ SPRĘŻARKĘ PO GODZINACH PRACY EnergyCampaign_PL_05.indd 5 17-Oct-14 17:10:01

6 WYCIEK Z OTWORU 0,6 cm KOSZTUJE TYLE, CO MAŁY SAMOCHÓD. EnergyCampaign_PL_05.indd 6 17-Oct-14 17:10:01

7 WYKRYWAJ I NAPRAWIAJ WSZYSTKIE WYCIEKI W UKŁADZIE ZAMKNIĘCIE LUKI ENERGETYCZNEJ WYCIEKI POWIETRZA TO POWAŻNE MARNOTRAWSTWO ENERGII. JEŻELI UKŁAD JEST STARSZY NIŻ 5 LAT - PRZECIEKI MOGĄ STANOWIĆ NAWET 20% WSZYSTKICH STRAT. ZACZNIJ OSZCZĘDZAĆ PIENIĄDZE. WYKRYWAJ I NAPRAWIAJ WSZYSTKIE WYCIEKI W UKŁADZIE. EnergyCampaign_PL_05.indd 7 17-Oct-14 17:10:01

8 ZA OSZCZĘDNOŚCI UZYSKANE PRZEZ OBNIŻENIE CIŚNIENIA O 1 BAR MOŻESZ KUPIĆ ŁÓDŹ ŻAGLOWĄ EnergyCampaign_PL_05.indd 8 17-Oct-14 17:10:01

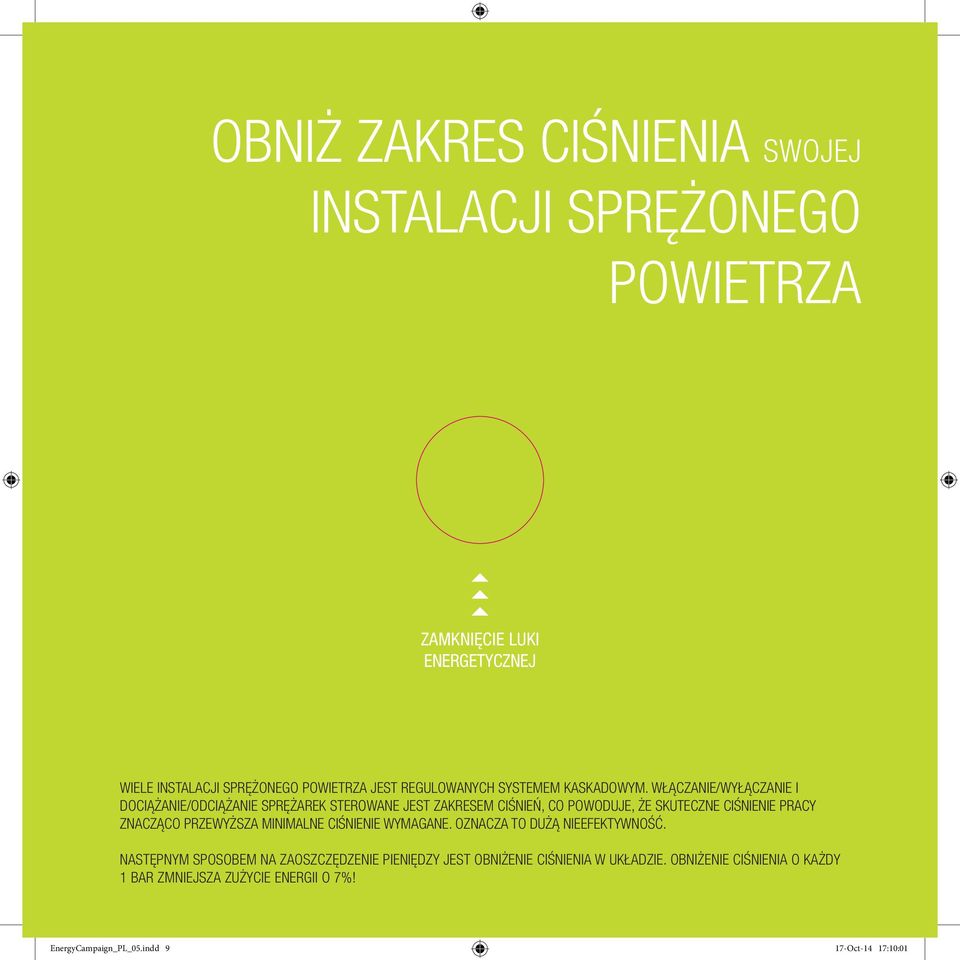

9 OBNIŻ ZAKRES CIŚNIENIA SWOJEJ INSTALACJI SPRĘŻONEGO POWIETRZA ZAMKNIĘCIE LUKI ENERGETYCZNEJ WIELE INSTALACJI SPRĘŻONEGO POWIETRZA JEST REGULOWANYCH SYSTEMEM KASKADOWYM. WŁĄCZANIE/WYŁĄCZANIE I DOCIĄŻANIE/ODCIĄŻANIE SPRĘŻAREK STEROWANE JEST ZAKRESEM CIŚNIEŃ, CO POWODUJE, ŻE SKUTECZNE CIŚNIENIE PRACY ZNACZĄCO PRZEWYŻSZA MINIMALNE CIŚNIENIE WYMAGANE. OZNACZA TO DUŻĄ NIEEFEKTYWNOŚĆ. NASTĘPNYM SPOSOBEM NA ZAOSZCZĘDZENIE PIENIĘDZY JEST OBNIŻENIE CIŚNIENIA W UKŁADZIE. OBNIŻENIE CIŚNIENIA O KAŻDY 1 BAR ZMNIEJSZA ZUŻYCIE ENERGII O 7%! EnergyCampaign_PL_05.indd 9 17-Oct-14 17:10:01

10 NIEWYKORZYSTANE CIEPŁO ZE SPRĘŻARKI KOSZTUJE TYLE, CO WYCIECZKA PIERWSZĄ KLASĄ EnergyCampaign_PL_05.indd Oct-14 17:10:01

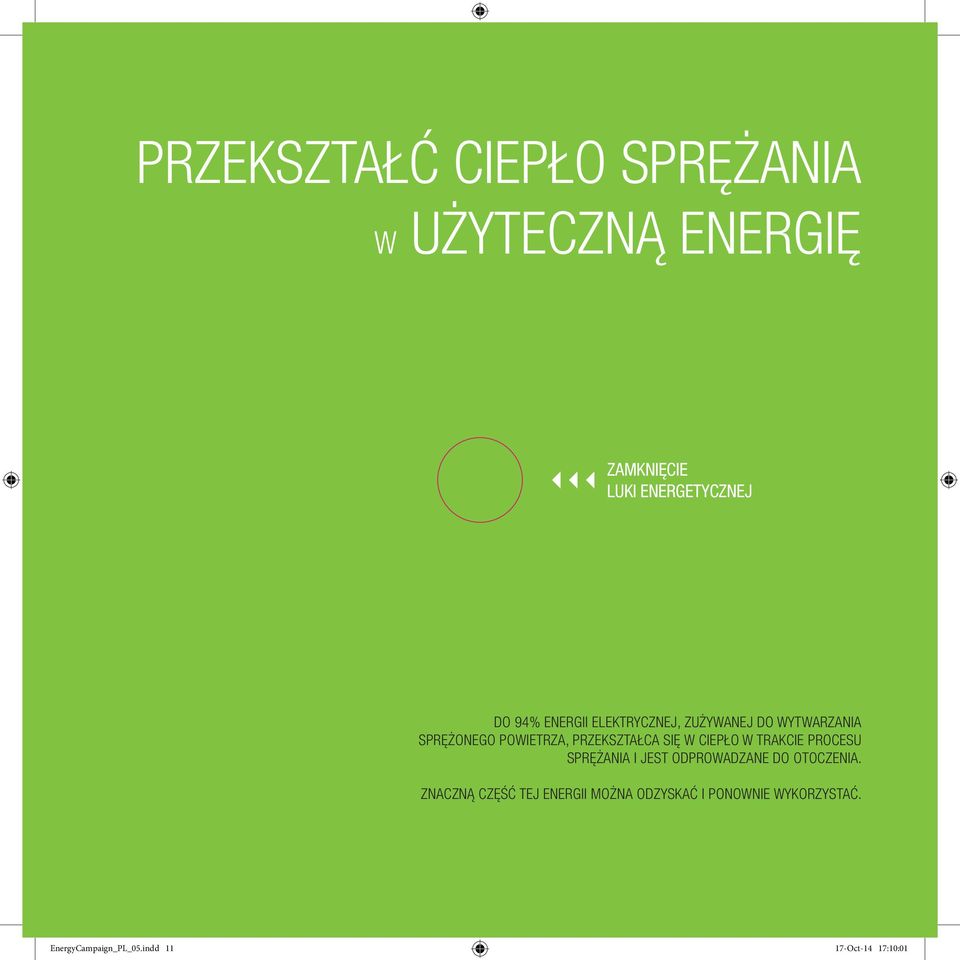

11 PRZEKSZTAŁĆ CIEPŁO SPRĘŻANIA W UŻYTECZNĄ ENERGIĘ ZAMKNIĘCIE LUKI ENERGETYCZNEJ DO 94% ENERGII ELEKTRYCZNEJ, ZUŻYWANEJ DO WYTWARZANIA SPRĘŻONEGO POWIETRZA, PRZEKSZTAŁCA SIĘ W CIEPŁO W TRAKCIE PROCESU SPRĘŻANIA I JEST ODPROWADZANE DO OTOCZENIA. ZNACZNĄ CZĘŚĆ TEJ ENERGII MOŻNA ODZYSKAĆ I PONOWNIE WYKORZYSTAĆ. EnergyCampaign_PL_05.indd Oct-14 17:10:01

12 OPTYMALIZACJA UKŁADU SPRĘŻONEGO POWIETRZA I ZASTOSOWANIE NAJNOWSZEJ TECHNOLOGII POZWALA ZAOSZCZĘDZIĆ TYLE, ŻE WYSTARCZYŁOBY NA DOBRY MOTOR EnergyCampaign_PL_05.indd Oct-14 17:10:01

13 ZMINIMALIZUJ ZUŻYCIE ENERGII, PRZESTAWIAJĄC SIĘ NA NOWE TECHNOLOGIE NAJNOWSZE STEROWNIKI SPRĘŻAREK I SILNIKI ELEKTRYCZNE ZWIĘKSZAJĄ WYDAJNOŚĆ UKŁADU. ZASTOSOWANIE NOWEJ TECHNOLOGII MOŻE ZAOSZCZĘDZIĆ DO 2% ZUŻYWANEJ ENERGII. ZAMKNIĘCIE LUKI ENERGETYCZNEJ EnergyCampaign_PL_05.indd Oct-14 17:10:01

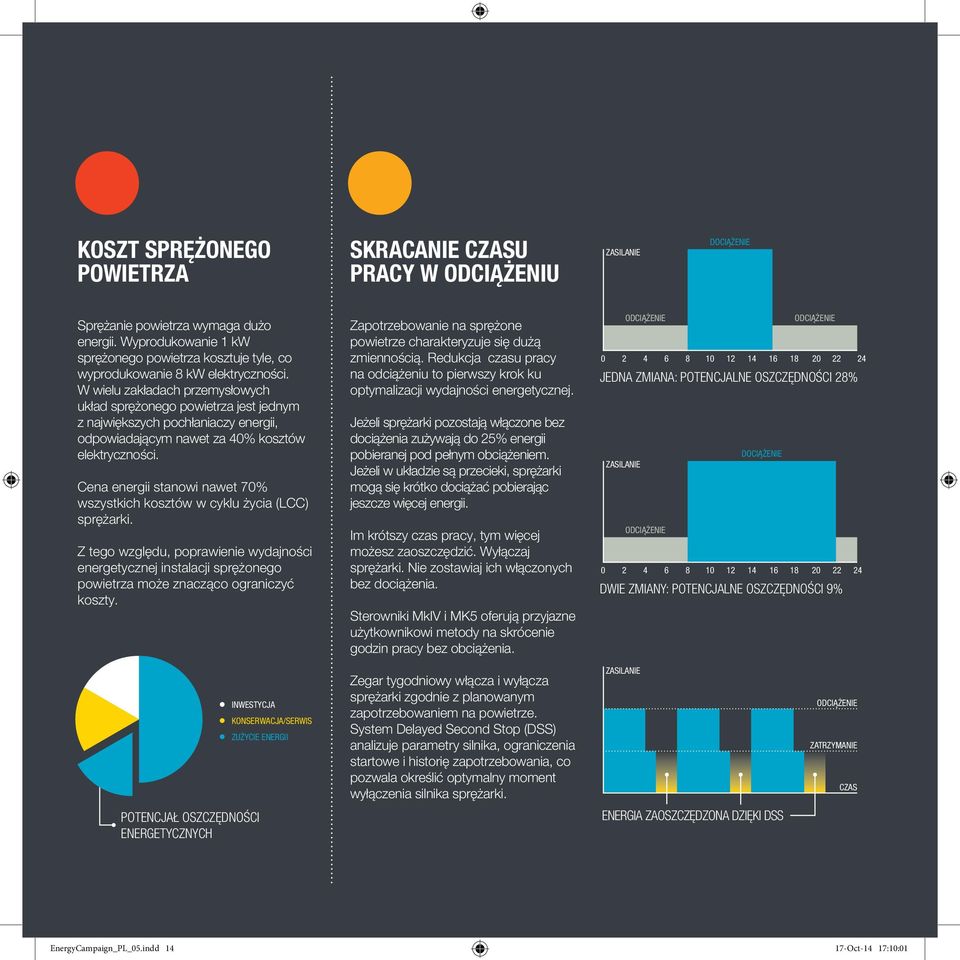

14 KOSZT SPRĘŻONEGO POWIETRZA SKRACANIE CZASU PRACY W ODCIĄŻENIU ZASILANIE DOCIĄŻENIE Sprężanie powietrza wymaga dużo energii. Wyprodukowanie 1 kw sprężonego powietrza kosztuje tyle, co wyprodukowanie 8 kw elektryczności. W wielu zakładach przemysłowych układ sprężonego powietrza jest jednym z największych pochłaniaczy energii, odpowiadającym nawet za 40% kosztów elektryczności. Cena energii stanowi nawet 70% wszystkich kosztów w cyklu życia (LCC) sprężarki. Z tego względu, poprawienie wydajności energetycznej instalacji sprężonego powietrza może znacząco ograniczyć koszty. Zapotrzebowanie na sprężone powietrze charakteryzuje się dużą zmiennością. Redukcja czasu pracy na odciążeniu to pierwszy krok ku optymalizacji wydajności energetycznej. Jeżeli sprężarki pozostają włączone bez dociążenia zużywają do 25% energii pobieranej pod pełnym obciążeniem. Jeżeli w układzie są przecieki, sprężarki mogą się krótko dociążać pobierając jeszcze więcej energii. Im krótszy czas pracy, tym więcej możesz zaoszczędzić. Wyłączaj sprężarki. Nie zostawiaj ich włączonych bez dociążenia. Sterowniki MkIV i MK5 oferują przyjazne użytkownikowi metody na skrócenie godzin pracy bez obciążenia. ODCIĄŻENIE ODCIĄŻENIE JEDNA ZMIANA: POTENCJALNE OSZCZĘDNOŚCI 28% DOCIĄŻENIE ZASILANIE ODCIĄŻENIE DWIE ZMIANY: POTENCJALNE OSZCZĘDNOŚCI 9% INWESTYCJA KONSERWACJA/SERWIS ZUŻYCIE ENERGII Zegar tygodniowy włącza i wyłącza sprężarki zgodnie z planowanym zapotrzebowaniem na powietrze. System Delayed Second Stop (DSS) analizuje parametry silnika, ograniczenia startowe i historię zapotrzebowania, co pozwala określić optymalny moment wyłączenia silnika sprężarki. ZASILANIE ODCIĄŻENIE ZATRZYMANIE CZAS POTENCJAŁ OSZCZĘDNOŚCI ENERGETYCZNYCH ENERGIA ZAOSZCZĘDZONA DZIĘKI DSS EnergyCampaign_PL_05.indd Oct-14 17:10:01

15 USUWANIE WYCIEKÓW POWIETRZA W starszych układach sprężonego powietrza do 20% łącznego zużycia sprężonego powietrza może przypadać na wycieki. STRATY ENERGII W WYNIKU WYCIEKÓW ZMNIEJSZENIE ZAKRESU CIŚNIEŃ Obniżenie ciśnienia skutecznie zmniejsza zużycie energii. Przy obniżeniu ciśnienia o 1 bar, zużycie energii spada o 7%. Obniżenie ciśnienia w układzie zmniejsza wpływ przecieków na straty. Obniżenie CIŚNIENIE BAR 6 BAR METODA KASKADOWA STOSOWANA W WIELU SPRĘŻAR- KOWNIACH JEST ENERGETYCZNIE NIEEFEKTYWNA ciśnienia o 1 bar zmniejsza wpływ wycieków powietrza o 13%. Z tego względu metoda kaskadowa, stosowana w licznych instalacjach wielosprężarkowych, nie jest najlepszym sposobem regulowania ciśnienia w układzie. System kaskadowy stosuje inne ustawienia ciśnienia dociąż/odciąż dla każdej sprężarki. Za każdym razem, gdy ciśnienie w układzie spadnie poniżej określonej wartości, kolejna sprężarka przełącza się na pracę pod obciążeniem. Ciśnienia pod obciążeniem są zwykle dużo wyższe, niż wymagane ciśnienie układu. Sterownik centralny jest w stanie regulować ciśnienie układu dużo dokładniej, w oparciu o różnorodne parametry i złożone logarytmy mm wyciek odpowiada blisko kwh energii marnowanej każdego roku. Roczny koszt * wycieków powietrza (przy 7 bar): Otwór 3 mm = 12 l/s = rower Otwór 6 mm = 47 l/s = mały samochód Otwór 9 mm = 108 l/s = samochód dostawczy CIŚNIENIE TYPOWA KASKADA STEROWANIE CENTRALNE Pmax Pśr Pmin PRZEPŁYW SYSTEM KASKADOWY A SYSTEM STEROWANY CENTRALNIE * Na podstawie 8760 h pracy/rok, przy 0,3 zł za kwh. EnergyCampaign_PL_05.indd Oct-14 17:10:01

16 ODZYSK ENERGII PRZEJŚCIE NA NOWE TECHNOLOGIE Przy ciśnieniu atmosferycznym powietrze posiada pewien podstawowy poziom energii zwiększany w procesie sprężania. Do 94% energii elektrycznej przekształca się w ciepło sprężania. Bez systemu odzysku energii ciepło to jest tracone i ulatuje do atmosfery poprzez system chłodzenia. Ilość energii możliwej do odzyskania zależy od wielkości sprężarki i czasu pracy. Ilość ta zawiera się zwykle w przedziale 50% - 94%. Najnowsze sterowniki sprężarek i silniki elektryczne zwiększają wydajność instalacji. Przejście na nowe technologie może zaoszczędzić do 2% zużywanej energii. Jako, że blisko 70% wszystkich procesów przemysłowych uwzględnia wykorzystanie gorącej wody lub pary wodnej, jednostki odzyskujące energię mogą ograniczyć zarówno koszty paliwa, jak i konserwacji innych urządzeń. ODZYSK ENERGII MOŻE OGRANICZYĆ KOSZTY PALIWA I KONSERWACJI EnergyCampaign_PL_05.indd Oct-14 17:10:01

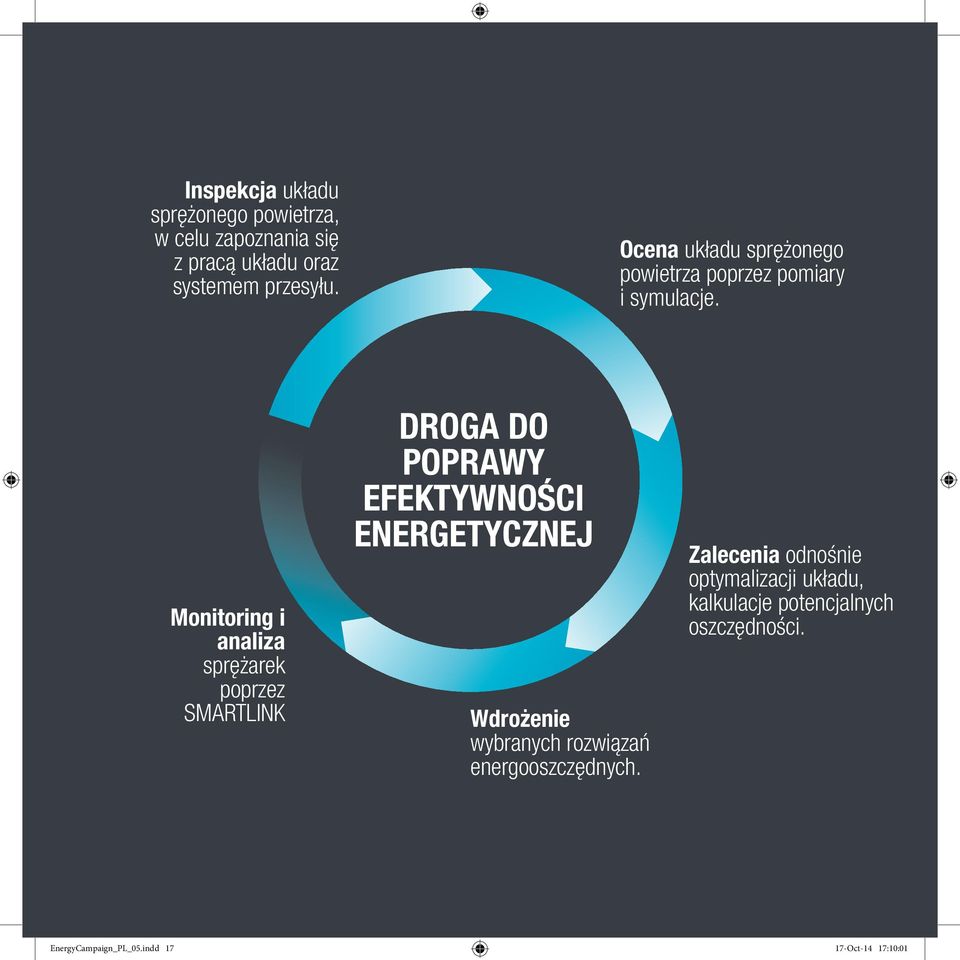

17 Inspekcja układu sprężonego powietrza, w celu zapoznania się z pracą układu oraz systemem przesyłu. Ocena układu sprężonego powietrza poprzez pomiary i symulacje. Monitoring i analiza sprężarek poprzez SMARTLINK DROGA DO POPRAWY EFEKTYWNOŚCI ENERGETYCZNEJ Wdrożenie wybranych rozwiązań energooszczędnych. Zalecenia odnośnie optymalizacji układu, kalkulacje potencjalnych oszczędności. EnergyCampaign_PL_05.indd Oct-14 17:10:01

18 EnergyCampaign_PL_05.indd Oct-14 17:10:01

19 OTO, JAK WZIĄĆ SWÓJ RACHUNEK ZA PRĄD POD KONTROLĘ A TERAZ OBLICZ SWOJE OSZCZĘDNOŚCI WYCIEKI Instalacja sprężonego powietrza starsza niż 5 lat generuje średnio 20% wycieków sprężonego powietrza. PRACA BEZ OBCIĄŻENIA Sprężarki pracujące bez obciążenia zużywają średnio 25% swojej mocy maksymalnej. produkcja na 1 zmianę: możliwość zaoszczędzenia 28% energii; produkcja na 2 zmiany: możliwość zaoszczędzenia 9% energii. ZAKRES CIŚNIEŃ Obniżenie ciśnienia sieci o 1 bar skutkuje oszczędzaniem energii o 7%. Nasze sterowniki centralne (ES) pomagają zmniejszyć zakres ciśnienia do minimum. ES 4i/6: średnio 4% zaoszczędzonej energii; ES 16/360: średnio 7% zaoszczędzonej energii. NAJNOWSZA TECHNOLOGIA Wymiana silnika: silnik w najnowszej technologii może zaoszczędzić dodatkowe 2% energii. ODZYSK ENERGII Wykorzystaj ciepło sprężarki do podgrzewania wody. Sprężarki pracujące pod pełnym obciążeniem (24/7) zapewnią średnio 80% oszczędności energii. KOSZTY Łączna moc zainstalowanych urządzeń Cena prądu Łączny, maks. koszt pracy w ciągu roku POTENCJALNE, ROCZNE OSZCZĘDNOŚCI Wycieki Praca bez obciążenia Zakres ciśnień Najnowsze technologie Odzysk energii kw zł/kwh zł zł zł zł zł zł EnergyCampaign_PL_05.indd Oct-14 17:10:02

20 Lipiec 2013 Atlas Copco Airpower, Belgia - Treść może ulec zmianie bez wcześniejszego powiadomienia. EnergyCampaign_PL_05.indd Oct-14 17:10:02
