1 Energetyka prosumencka i smart grid jako filary gospodarki niskoemisyjnej Dr inż. Krzysztof Kołodziejczyk 1 czerwca 2012, Warszawa

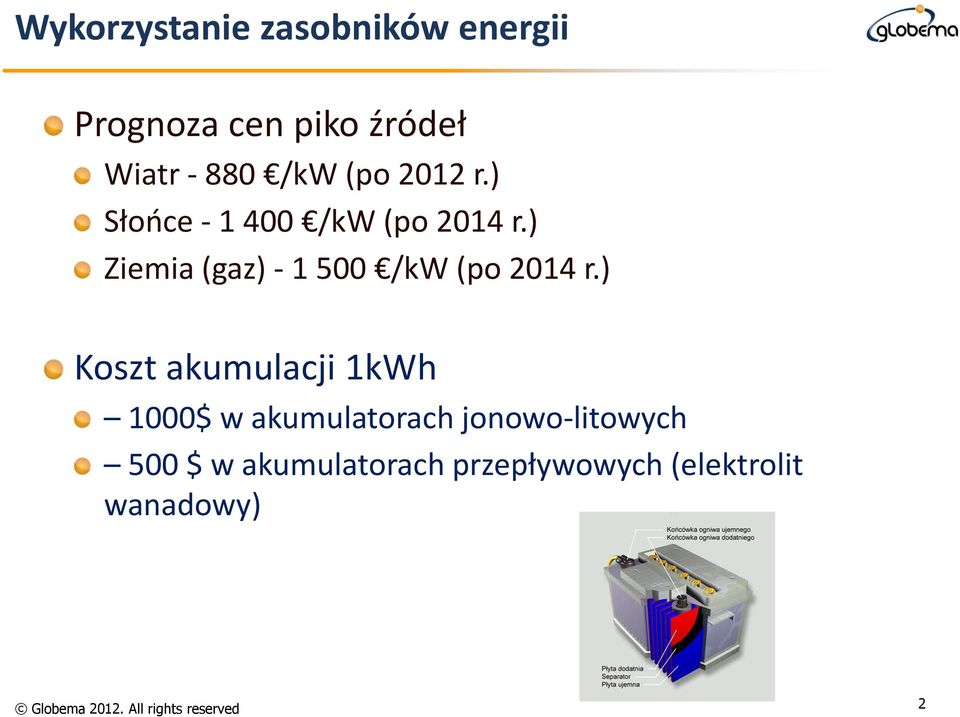

2 Wykorzystanie zasobników energii Prognoza cen piko źródeł Wiatr /kw (po 2012 r.) Słońce /kw (po 2014 r.) Ziemia (gaz) /kw (po 2014 r.) Koszt akumulacji 1kWh 1000$ w akumulatorach jonowo-litowych 500 $ w akumulatorach przepływowych (elektrolit wanadowy) Globema All rights reserved 2

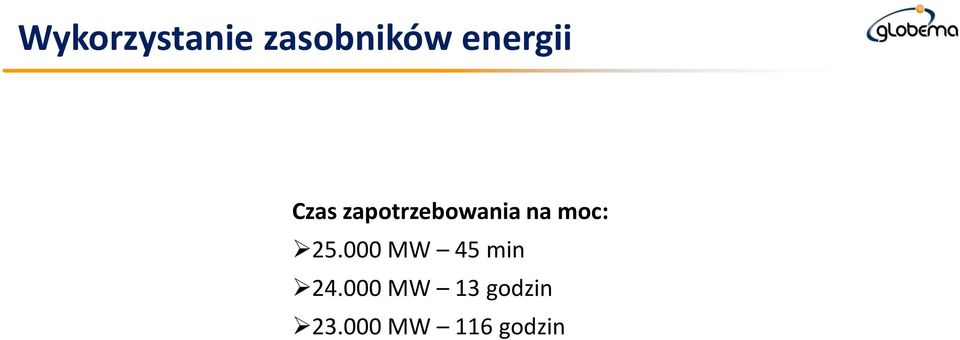

3 Zapotrzebowanie szczytowe 3000 MW Wykorzystanie zasobników energii Czas zapotrzebowania na moc: MW 45 min MW 13 godzin MW 116 godzin 200 Liczba godzin w roku TEZA 1 Małe zasobniki energii mogą wpłynąć na zmianę paradygmatu związanego z koniecznością bieżącego równoważenia podaży i popytu energii oraz rozwiązać problem niedoborów energii w szczytach.

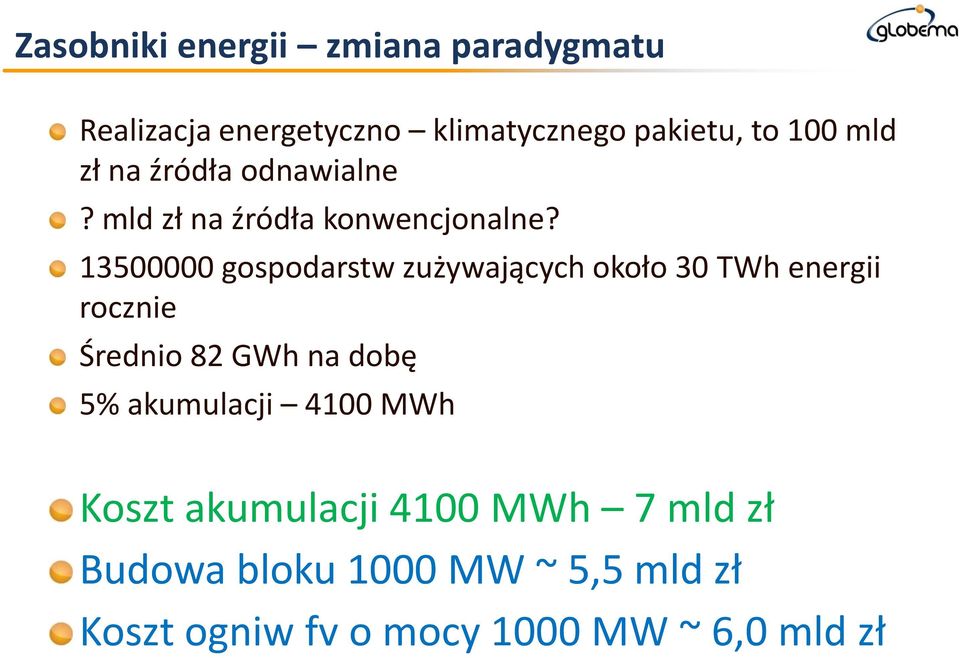

4 Zasobniki energii zmiana paradygmatu Realizacja energetyczno klimatycznego pakietu, to 100 mld zł na źródła odnawialne? mld zł na źródła konwencjonalne? gospodarstw zużywających około 30 TWh energii rocznie Średnio 82 GWh na dobę 5% akumulacji 4100 MWh Koszt akumulacji 4100 MWh 7 mld zł Budowa bloku 1000 MW ~ 5,5 mld zł Koszt ogniw fv o mocy 1000 MW ~ 6,0 mld zł

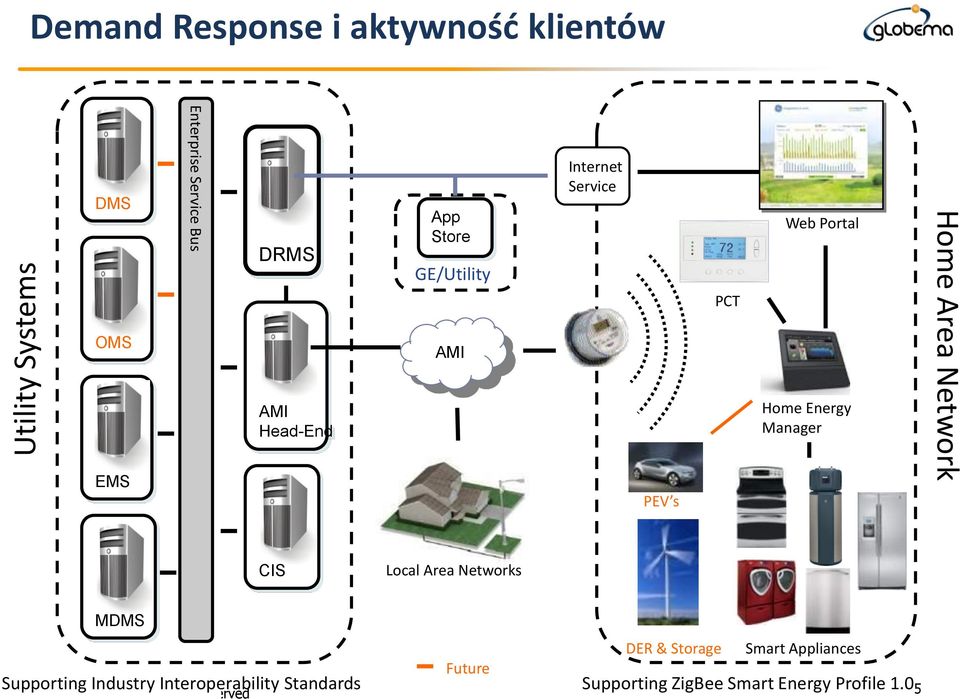

5 Utility Systems Demand Response i aktywność klientów DMS OMS EMS Enterprise Service Bus DRMS AMI Head-End App Store GE/Utility AMI Service PEV s PCT Web Portal Home Energy Manager Home Area Network CIS Local Area Networks MDMS Supporting Industry Interoperability Standards Globema All rights reserved Future DER Appliances Supporting ZigBee Energy Profile 1.0 5

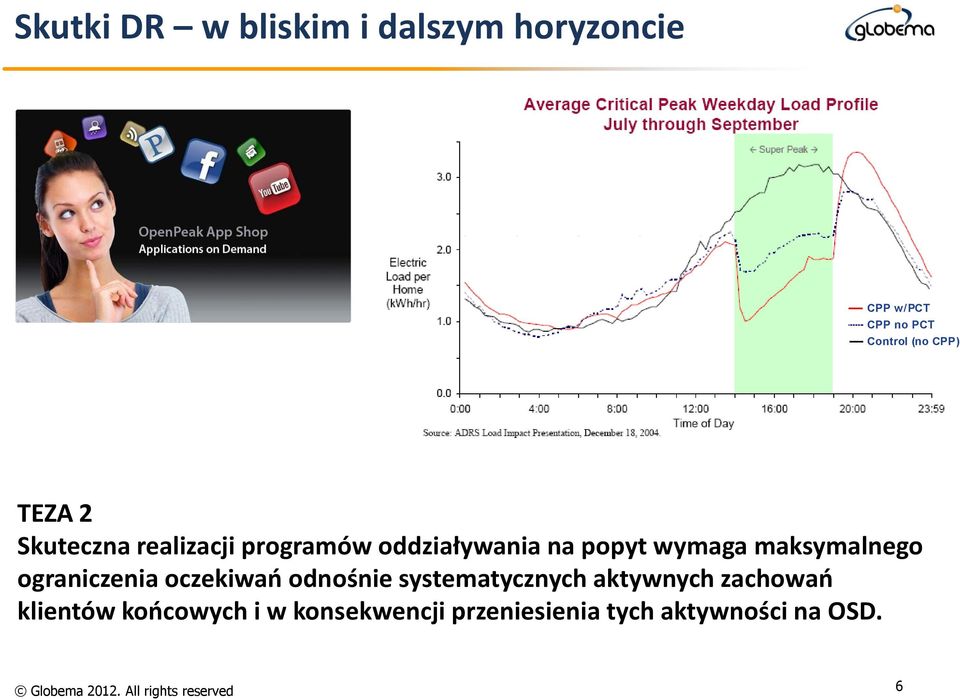

6 Skutki DR w bliskim i dalszym horyzoncie CPP w/pct CPP no PCT Control CPP w/pct (no CPP) CPP no PCT Control (no CPP) TEZA 2 Skuteczna realizacji programów oddziaływania na popyt wymaga maksymalnego ograniczenia oczekiwań odnośnie systematycznych aktywnych zachowań klientów końcowych i w konsekwencji przeniesienia tych aktywności na OSD. Globema All rights reserved 6

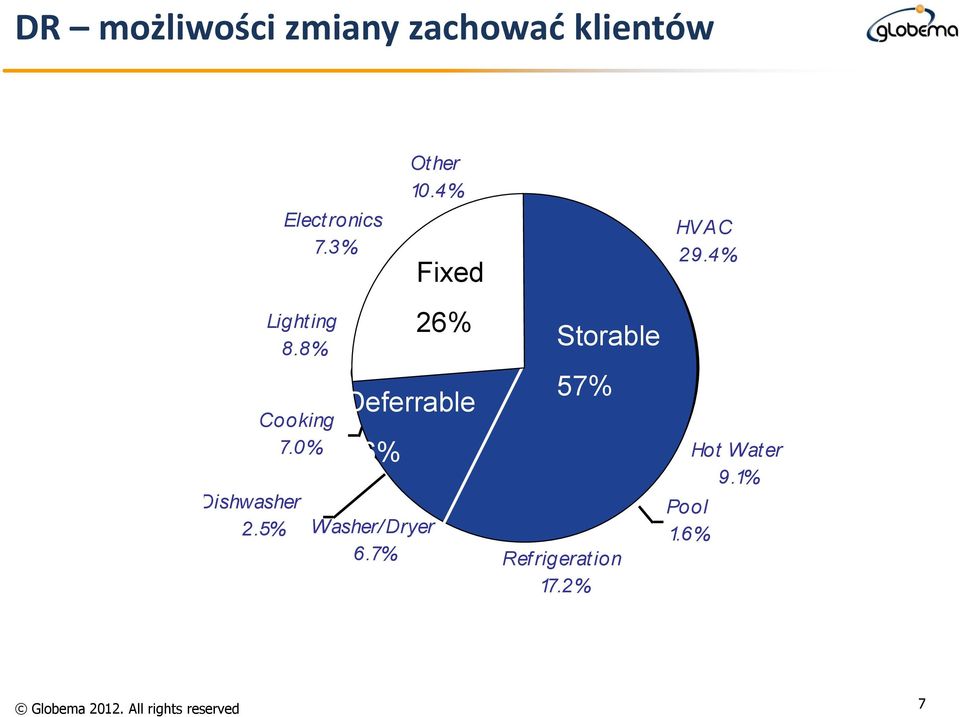

7 DR możliwości zmiany zachować klientów Electronics 7.3% Other 10.4% Fixed HVAC 29.4% Lighting 8.8% Cooking 7.0% Deferrable 16% Dishwasher 2.5% Washer/Dryer 6.7% 26% Storable 57% Refrigeration 17.2% Pool 1.6% Hot Water 9.1% Globema All rights reserved 7

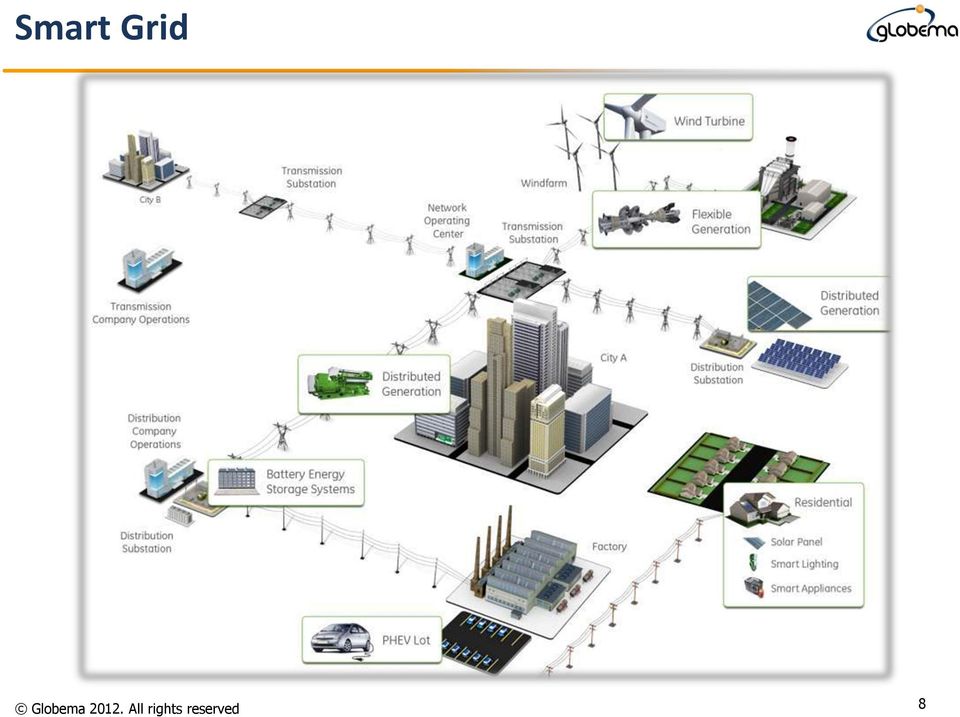

8 Grid Globema All rights reserved 8

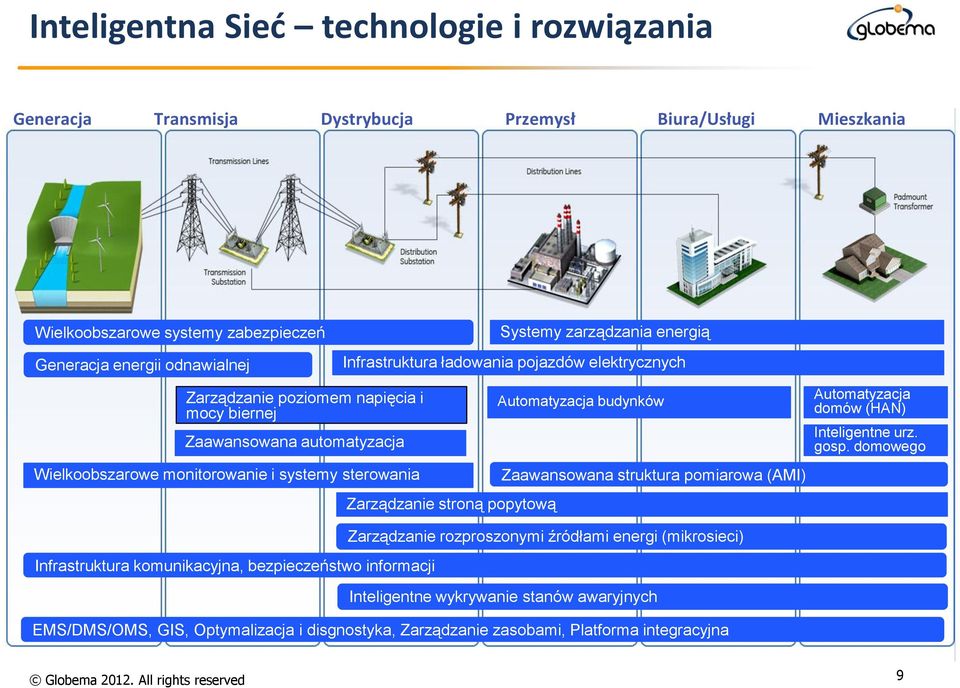

9 Inteligentna Sieć technologie i rozwiązania Generacja Transmisja Dystrybucja Przemysł Biura/Usługi Mieszkania Wielkoobszarowe systemy zabezpieczeń Generacja energii odnawialnej Zarządzanie poziomem napięcia i mocy biernej Zaawansowana automatyzacja Wielkoobszarowe monitorowanie i systemy sterowania Infrastruktura komunikacyjna, bezpieczeństwo informacji Systemy zarządzania energią Infrastruktura ładowania pojazdów elektrycznych Zarządzanie stroną popytową Automatyzacja budynków Zaawansowana struktura pomiarowa (AMI) Zarządzanie rozproszonymi źródłami energi (mikrosieci) Inteligentne wykrywanie stanów awaryjnych EMS/DMS/OMS, GIS, Optymalizacja i disgnostyka, Zarządzanie zasobami, Platforma integracyjna Automatyzacja domów (HAN) Inteligentne urz. gosp. domowego Globema All rights reserved 9

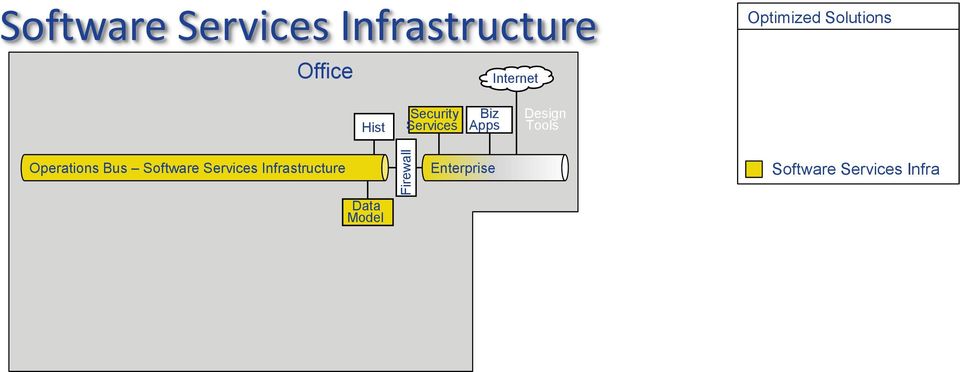

10 Firewall Software Services Infrastructure Office Optimized Solutions Hist Security Services Biz Design Tools Operations Bus Software Services Infrastructure Enterprise Software Services Infra Data Model

11 HAN Firewall Meter System Optimization Office Optimized Solutions Meter Systems Hist Security Services Biz Design Tools Operations Bus Software Services Infrastructure Enterprise Software Services Infra NMS Data Model MDMS Communications Infrastructure Consumers Grid Base Gateway Meter Residential, Commercial & Industrial

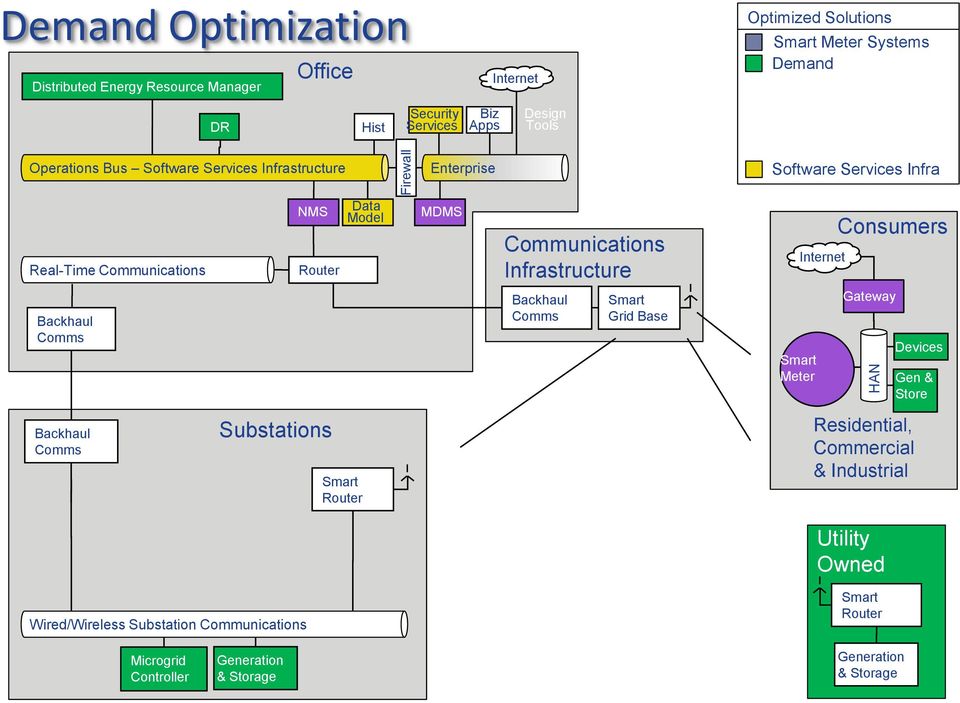

12 HAN Firewall Demand Optimization Distributed Energy Resource Manager Office Optimized Solutions Meter Systems Demand DR Hist Security Services Biz Design Tools Operations Bus Software Services Infrastructure Enterprise Software Services Infra Real-Time Communications NMS Data Model MDMS Communications Infrastructure Consumers Grid Base Meter Gateway Gen & Store Substations Residential, Commercial & Industrial Utility Owned Wired/Wireless Substation Communications Microgrid

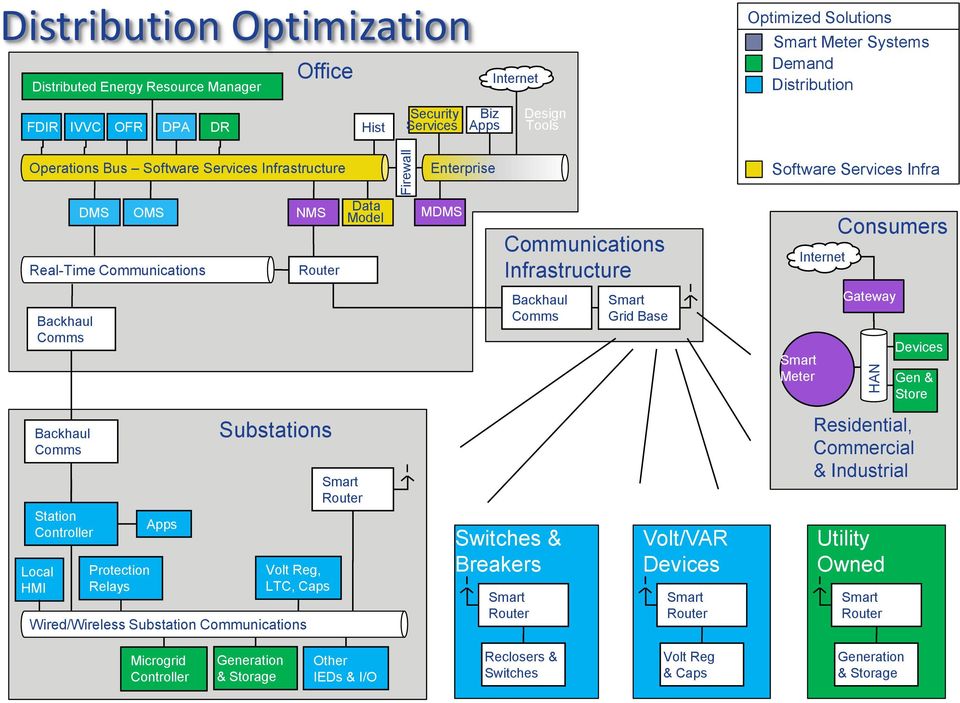

13 HAN Firewall Distribution Optimization Distributed Energy Resource Manager Office Optimized Solutions Meter Systems Demand Distribution FDIR IVVC OFR DPA DR Hist Security Services Biz Design Tools Operations Bus Software Services Infrastructure Real-Time Communications DMS Station Local HMI OMS Protection Relays NMS Substations Volt Reg, LTC, Caps Wired/Wireless Substation Communications Data Model Enterprise MDMS Communications Infrastructure Switches & Breakers Grid Base Volt/VAR Software Services Infra Meter Consumers Gateway Residential, Commercial & Industrial Utility Owned Gen & Store Microgrid Other IEDs & I/O Reclosers & Switches Volt Reg & Caps

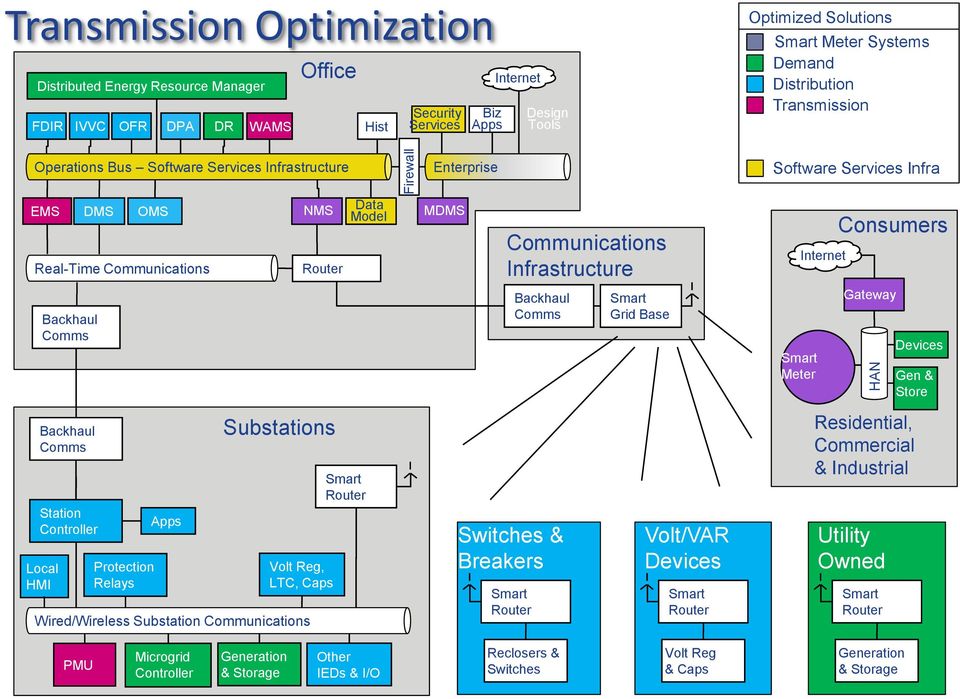

14 HAN Firewall Transmission Optimization Distributed Energy Resource Manager Office FDIR IVVC OFR DPA DR WAMS Hist Security Services Biz Design Tools Optimized Solutions Meter Systems Demand Distribution Transmission Operations Bus Software Services Infrastructure EMS Real-Time Communications DMS Station Local HMI OMS Protection Relays NMS Substations Volt Reg, LTC, Caps Wired/Wireless Substation Communications Data Model Enterprise MDMS Communications Infrastructure Switches & Breakers Grid Base Volt/VAR Software Services Infra Meter Consumers Gateway Residential, Commercial & Industrial Utility Owned Gen & Store PMU Microgrid Other IEDs & I/O Reclosers & Switches Volt Reg & Caps

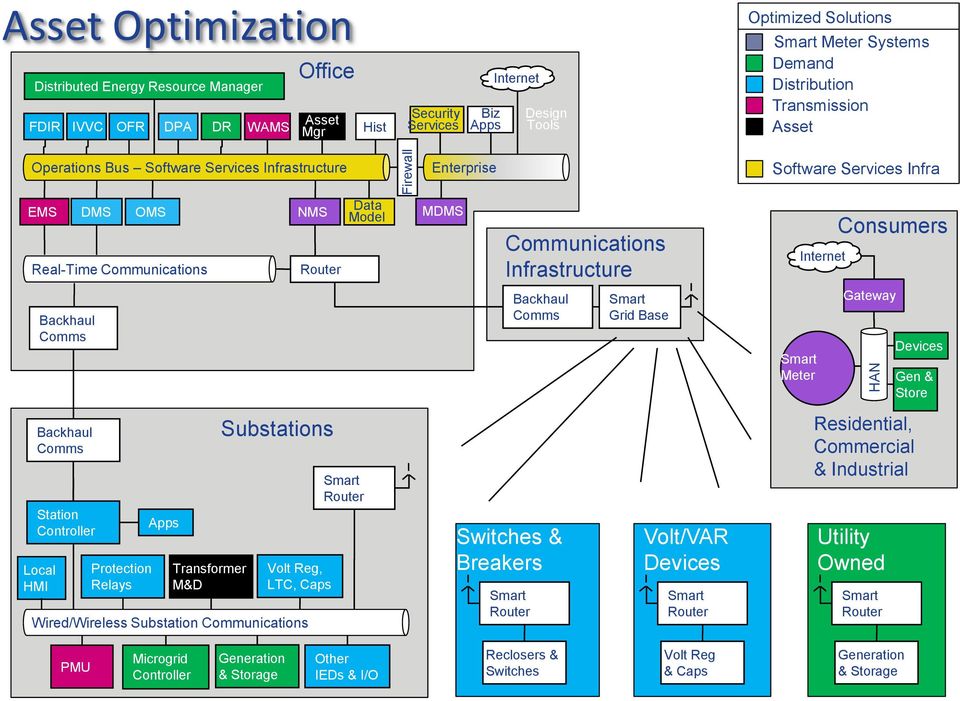

15 HAN Firewall Asset Optimization Distributed Energy Resource Manager Office Asset FDIR IVVC OFR DPA DR WAMS Mgr Hist Security Services Biz Design Tools Optimized Solutions Meter Systems Demand Distribution Transmission Asset Operations Bus Software Services Infrastructure EMS Real-Time Communications DMS Station Local HMI OMS Protection Relays Transformer M&D NMS Substations Volt Reg, LTC, Caps Wired/Wireless Substation Communications Data Model Enterprise MDMS Communications Infrastructure Switches & Breakers Grid Base Volt/VAR Software Services Infra Meter Consumers Gateway Residential, Commercial & Industrial Utility Owned Gen & Store PMU Microgrid Other IEDs & I/O Reclosers & Switches Volt Reg & Caps

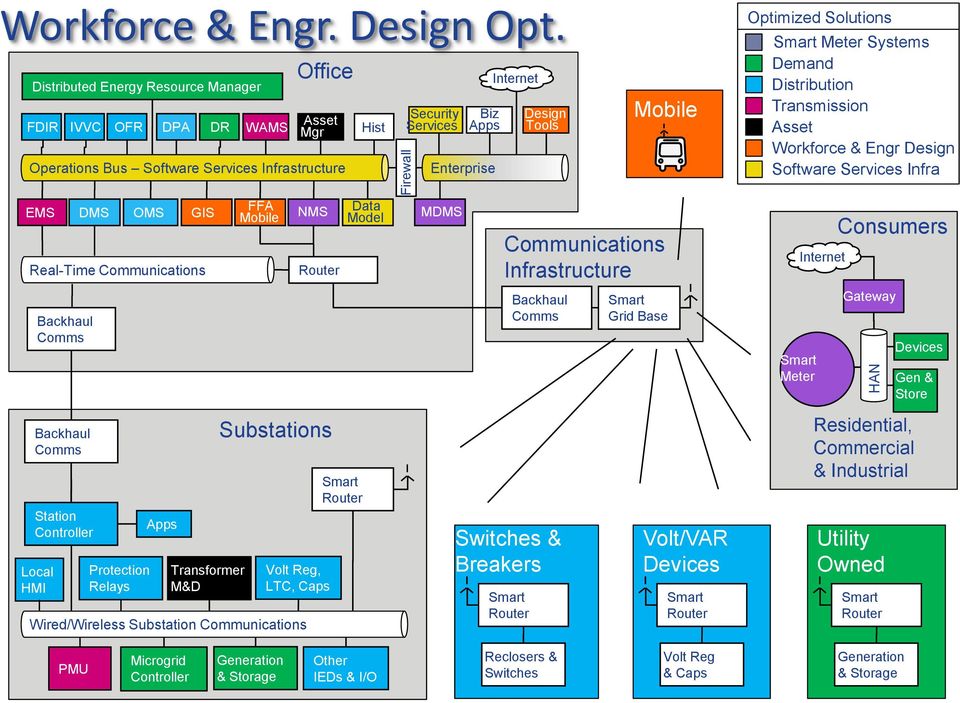

16 HAN Firewall Workforce & Engr. Design Opt. Distributed Energy Resource Manager Office Asset FDIR IVVC OFR DPA DR WAMS Mgr Hist Operations Bus Software Services Infrastructure Security Services Biz Enterprise Design Tools Mobile Optimized Solutions Meter Systems Demand Distribution Transmission Asset Workforce & Engr Design Software Services Infra EMS Real-Time Communications DMS Station Local HMI OMS Protection Relays GIS Transformer M&D FFA Mobile NMS Substations Volt Reg, LTC, Caps Wired/Wireless Substation Communications Data Model MDMS Communications Infrastructure Switches & Breakers Grid Base Volt/VAR Meter Consumers Gateway Residential, Commercial & Industrial Utility Owned Gen & Store PMU Microgrid Other IEDs & I/O Reclosers & Switches Volt Reg & Caps
