1 C Politechnika Śląska CEP Wydział Elektryczny Instytut Elektroenergetyki i Sterowania Układów Konwersatorium Inteligentna Energetyka Temat przewodni Nowy rynek energii elektrycznej, energetyka NI i symulator hybrydowy gminnej gospodarki energetycznej PROFILE ELEKTROENERGETYCZNE GMINY WIEJSKIEJ Case study Gmina Kodrąb Kamil Buss Gliwice, 26 kwietnia 2016

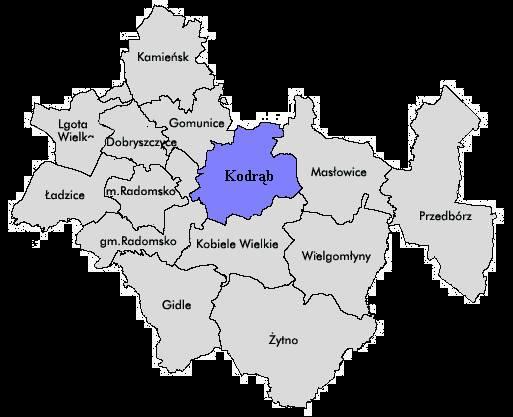

2 GMINA KODRĄB - WPROWADZENIE Mapa gminy Kodrąb Mapa Polski Mapa województw a łódzkiego

3 PODSTAWOWE DANE Lp. Wielkość Wartość 1 Liczba ludności Powierzchnia 105,8 km² 3 4 Stopa bezrobocia, (dla powiatu radomszczańskiego) Podmioty gospodarcze (w tym 95% to mikroprzedsiębiorstwa, do 9 pracowników) 15,1 266

4 STRUKTURA ROLNICTWA

5 W 2011 roku zewnętrzny inwestor podjął próbę realizacji na terenie wsi Lipowczyce inwestycji w biogazownię utylizacyjno-rolniczą o mocy elektrycznej 1,25 MW (i mocy cieplnej również 1,25 MW). Biogazownia miała być zintegrowana z nowoczesną linią technologiczną do produkcji granulatu biomasowego. Inwestycja została zablokowana przez mieszkańców.

6 SOŁECTWA

7 SIEĆ ELEKTROENERGETYCZNA Gmina Kodrąb zasilana jest w energie elektryczną z GPZ-u 110/15 kv Radomsko-Południe Sieć elektroenergetyczna na terenie gminy: napowietrzne linie 15 kv, 35 stacji transformatorowych 15/0,4 kv, linie 0,4/0,230 kv

8 Odległość gminy od GPZ-u: - minimalna: 6 km - maksymalna: 20 km SIEĆ ELEKTROENERGETYCZNA

9 ZAPOTRZEBOWANIE NA ENERGIĘ ELEKTRYCZNĘ 1. Szacunkowe roczne zużycie energii elektrycznej na terenie gminy: 5,8 GWh (mieszkańcy i przedsiębiorcy 5 GWh, zadania własne gminy 0,8 GWh) 2. Moc szczytowa zapotrzebowania: 1,25 MW (mieszkańcy i przedsiębiorcy 1,125 MW, zadania własne gminy 0,125 MW) 3. Roczny czas użytkowania mocy szczytowej: 4600 h (4500 h mieszkańcy, łącznie z przedsiębiorcami, 6000 h obiekty gminne) 4. Liczba odbiorców energii elektrycznej ok. 1200

10 DOBY REFERENCYJNE 1. Doba jesienno-zimowa, bezsłoneczna: niska temperatura, silny (stabilny) wiatr 2. Doba wiosenno-letnia: średnia temperatura, słaby wiatr, słabe nasłonecznienie 3. Doba letnia, bezwietrzna: wysoka temperatura, silne (stabilne) nasłonecznienie 4. Doba letnio-jesienna: średnia temperatura, średni wiatr, średnie nasłonecznienie

11 Moc chwilowa, MW Moc chwilowa, MW DOBA JESIENNO-ZIMOWA 2,5 2 1,5 1 0,5 Produkcja z PV: 4kW x 600 mieszkańców ,5 Czas, h 0,75 0,7 0,65 0,6 0,55 0,5 0,45 Moc chwilowa 0, Czas, h

12 Moc, chwilowa, MW Moc chwilowa, MW DOBA WIOSENNO-LETNIA Produkcja z PV: 4kV x 600 mieszkańców Czas, h Moc chwilowa 0,8 0,75 0,7 0,65 0,6 0,55 0,5 0,45 0, Czas, h

13 Moc chwilowa, MW Moc chwilowa, MW DOBA LETNIA Produkcja z PV: 4kW x 600 mieszkańców Czas, h Moc chwilowa 0,8 0,75 0,7 0,65 0,6 0,55 0,5 0,45 0, Czas, h

14 Moc chwilowa, MW Moc chwilowa, MW DOBA LETNIO-JESIENNA Produkcja z PV: 4kW x 600 mieszkańców Czas, h Moc chwilowa 0,8 0,75 0,7 0,65 0,6 0,55 0,5 0,45 0, Czas, h

15 MAPA DROGOWA 2040 DLA GMINY 1. Oświetlenie gminy Energia zużywana na oświetlenie dróg i ulic: 300MWh/rok Po wymianie 100% oświetlenia na nowe wykonane w technologii LED nastąpi redukcja o ok. 70% do wartości 90MWh/rok.

16 MAPA DROGOWA 2040 DLA GMINY 2. Oświetlenie domów mieszkalnych Przy założeniu, że 15% energii elektrycznej zużywanej przez mieszkańców to oświetlenie, zakłada się 100% wymiany starej technologii na nową opartą o LED, co zmniejszy zapotrzebowanie na ten cel aż o 80%. 5GWh x 15% x 80% = 0,6GWh co stanowi 12% rocznego zużycia energii elektrycznej

17 Zużycie enrgiii elektrycznej, kwh Moc chwilowa, kw MAPA DROGOWA 2040 DLA GMINY 3. Zasilanie szkół gminnych za pomocą źródeł PV Szkoły: Zespół Szkolno-Gimnazjalny w Kodrębie Szkoła Podstawowa w Rzejowicach Łączne zużycie roczne: ok. 120MWh Profil zużycia szkoły czas, h Profil zużycia w dobie letniojesiennej czas, h

18 MAPA DROGOWA 2040 DLA GMINY 4. Biogazownia 150kW w Kodrębie największej i centralnej miejscowości Na terenie wsi znajduje się oczyszczalnia ścieków o przepustowości 200m3/d 150kW x 8760h = 1,3GWh Stanowi to 22% całego rocznego zużycia energii na obszarze gminy

19 MAPA DROGOWA 2040 DLA GMINY 5. Źródła PV ½ gospodarstw domowych 600 mieszkańców Instalacja 4kW 4MWh 600 x 4MWh = 2,4GWh Stanowi to 42% całego rocznego zużycia energii na obszarze gminy

20 MAPA DROGOWA 2040 DLA GMINY DO 2040 roku: Efektywność 5,8GWh 0,6GWh 0,21GWh = 4,99GWh Ogólne zużycie gminy Oświetlenie domów Oświetlenie dróg i ulic Bilans po uwzględnieniu efektywności OZE 4,99GWh 0,12GWh - 1,3GWh 2,4GWh = 1,29GWh Bilans po PV dla szkoły Biogazownia PV Bilans po uwzględnieniu efektywności i OZE uwzględnieniu efektywności

21 DZIĘKUJĘ ZA UWAGĘ
