MOOVO, PIĘKNY I PRAKTYCZNY

Transkrypt

1

2 2 MOOVO, PIĘKNY I PRAKTYCZNY Moovo to najnowszy system automatyki do bram wjazdowych i garażowych. Jest solidny i praktyczny, a przy tym charakteryzuje się prostym, funkcjonalnym i ergonomicznym wzornictwem. Zasilanie z paneli słonecznych pozwala na montaż systemu Moovo wszędzie, również w miejscach, gdzie brak sieci elektrycznej. Rozwiązanie to pozwala zaoszczędzić czas i koszty, które trzeba by ponieść w celu doprowadzenia zasilania z sieci. Montaż Moovo jest niezwykle prosty, również dla niedoświadczonego użytkownika. System nie wymaga przestrzegania biegunowości, a zastosowanie Technologii BUS umożliwia wykorzystanie prostego przewodu dwużyłowego, który odpowiada za zasilanie i przekazywanie danych. Zestawy są kompletne, gotowe do użycia i pozwalają na uniknięcie montażu kosztownych i skomplikowanych instalacji automatyki.

3 5 INDEX MOOVO, PEŁNA KONTROLA PROSTOTA, BEZPIECZEŃSTWO, WYGODA MOOVOSUN ENERGIA BEZPRZEWODOWA OFERTA MOOVO SIŁOWNIKI: SOLIDNE I PEWNE AKCESORIA AKCESORIA MOOVOSUN MOOVO, PEŁNA KONTROLA 18 MOOVO BLIŻEJ CIEBIE MT4 Nadajnik przenośny Wygoda w zasięgu ręki Wystarczy jeden ruch, by z każdego miejsca w domu lub w jego pobliżu sterować wszystkimi wejściami (osobno, razem lub w grupach).

4 6 7 PROSTOTA, BEZPIECZEŃSTWO, WYGODA Zaawansowana technologia i praktyczne kształty ułatwiają pracę instalatora i sprawiają, że użytkowanie systemów jest w pełni bezpieczne i proste dla wszystkich. TECHNOLOGIA BUS SZYBKI MONTAŻ ZASILANIE AWARYJNE ZINTEGROWANA CENTRALA Do podłączenia wszystkich urządzeń wystarczy prosty przewód dwużyłowy, który jest odpowiedzialny zarówno za przekazywanie danych, jak i zasilanie, a przy jego montażu nie trzeba nawet przestrzegać biegunowości. Szybkie programowanie umożliwia Technologia BUS oraz zintegrowana centrala sterująca. Jeden model centrali obsługuje wszystkie produkty z gamy Moovo. Akumulator buforowy (opcjonalny) gwarantuje wykonanie manewrów otwarcia i zamknięcia również w przypadku braku zasilania w sieci elektrycznej. Do jego podłączenia służy wygodna złączka o profilowanym kształcie. Zastosowanie jednego modelu zintegrowanej centrali sterującej do obsługi wszystkich produktów z gamy Moovo gwarantuje oszczędność czasu i zwiększa funkcjonalność podczas programowania i konserwacji systemu. STOP! WYKRYWANIE PRZESZKÓD KOD BEZPIECZEŃSTWA AUTOPROGRAMOWANIE BARDZO CICHA PRACA RĘCZNE WYSPRZĘGLENIE Automatyczne wykrywanie przeszkód i kontrolowane spowolnienie ruchu podczas otwarcia i zamknięcia. Kodowanie przy użyciu zmiennego kodu Rolling Code gwarantuje całkowite bezpieczeństwo i uniemożliwia klonowanie nadajnika. Podczas montażu wystarczy wcisnąć jeden przycisk, by system automatycznie zapamiętał końcowe położenia ruchu. Silniki z gamy Moovo pracują niezwykle cicho, nie zakłócając codziennego życia. W przypadku przerwy w zasilaniu energii elektrycznej (black-out), w prosty i szybki sposób można wysprzęglić automatykę i ręcznie wykonać ruch bramy.

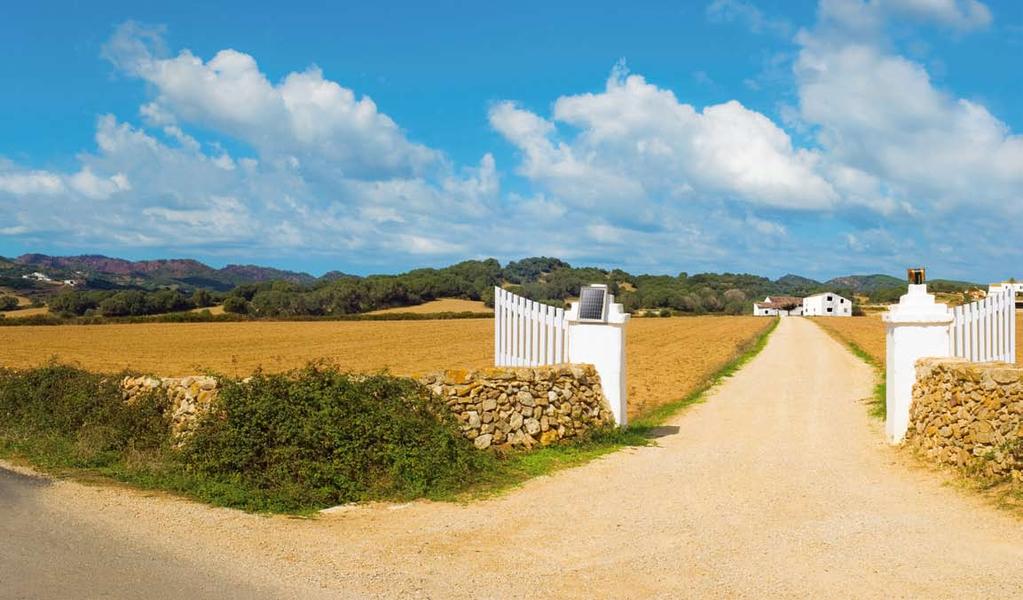

5 8 MOŻLIWOŚĆ MONTAŻU WSZĘDZIE Również w miejscach bardzo oddalonych lub trudno dostępnych, bez konieczności wykonywania prac ziemnych i podłączania do sieci elektrycznej MOOVOSUN ENERGIA BEZPRZEWODOWA OSZCZĘDNY I EKOLOGICZNY Dzięki darmowej i czystej energii słonecznej ten inteligentny i ekologiczny wybór szybko się zwróci NISKIE ZUŻYCIE ENERGII I BRAK PRZERW W ZASILANIU Długotrwała rezerwa zasilania, połączona z niskim zużyciem energii gwarantują pracę systemu również w okresach przedłużającego się zachmurzenia MoovoSun wykorzystuje energią słoneczną do automatyzacji bram umieszczonych z dala od sieci elektrycznej, bez potrzeby wykonywania prac ziemnych związanych z położeniem przewodu. Akumulator ładowany panelem słonecznym* gromadzi energię, wystarczającą na wiele manewrów. Zestaw zasilania słonecznego do automatyki przeznaczonej do bram wjazdowych *możliwość ładowania również z sieci elektrycznej przy użyciu opcjonalnego zasilacza MBC Panele słoneczne Skrzynka akumulatora Ładowarka

6 10 WERSJA Siłownik Nadajnik przenośny Nadajnik wpuszczany w ścianę Przełącznik radiowy Przełącznik w systemie BUS Fotokomórki przewodowe Fotokomórki w systemie BUS Słupki na fotokomórki Lampa ostrzegawcza Listwa zębata Zestaw do bram uchylnych (MA - MU) Akumulator awaryjny MoovoSun OFERTA MOOVO W tabeli znajduje się zestawienie elementów, wchodzących w skład poszczególnych zestawów oraz akcesoriów, które mogą zostać do nich dodane w zależności od potrzeb. Zestaw zawiera niezbędny zestaw elementów potrzebnych do automatyzacji bramy wjazdowej lub garażowej. Zestaw Premium składa się z większej ilości elementów, zachowując przy tym niezwykłą prostotę montażu. Do przesuwnych bram wjazdowych Dla bram o maksymalnej długości 5 m i maksymalnej masie 300 Kg Do skrzydłowych bram wjazdowych Śruba pociągowa Skrzydła o maksymalnej szerokości do 1,8 m i masie do 180 kg każde; maksymalna wysokość - 2 m Skrzydła o maksymalnej szerokości do 2,5 m i masie do 250 kg każde; maksymalna wysokość - 2 m LN432Be LN432Pe XW432Be XW432Pe XW532Be XW532Pe Premium Premium Premium Ramię przegubowe Skrzydła o maksymalnej szerokości do 1,8 m i wysokości do 2 m, o masie 250 kg każde XA432Be XA432Pe Premium Do bram garażowych Do 3,5 m szerokości i 2,12 m wysokości w przypadku bramy segmentowej oraz do 3,5 m szerokości i 2,6 m wysokości w przypadku bramy uchylnej TS432B TS432Be Włącznie z Opcjonalnie MoovoSun Dane zamieszczone w tej instrukcji są czysto orientacyjne. Nice zastrzega sobie prawo do wprowadzenia wszelkich tych zmian do własnych produktów, które uzna za konieczne.

7 12 13 SIŁOWNIKI: SOLIDNE I PEWNE Siłowniki Moovo są solidne i niezawodne. Zajmują niewiele miejsca, gwarantując zawsze perfekcyjny ruch oraz pełnię bezpieczeństwa. Wszystkie siłowniki Moovo przeznaczone do automatyzacji bram wjazdowych są wyposażone w uniwersalną, DO SKRZYDŁOWYCH zintegrowaną centralę sterującą. BRAM WJAZDOWYCH Seria XW - Przekładnia ślimakowa Siłownik elektromechaniczny (12 V) posiada centralę sterującą i wbudowany odbiornik, ogranicznik mechaniczny na otwarciu oraz uchwyty mocujące. Przewidziano w nim także miejsce na montaż akumulatora buforowego. Dostępny w dwóch wersjach dla bram o maksymalnej wysokości skrzydła 2 m: XW4 Dla skrzydeł o maksymalnej szerokości 1,8 m i masie 180 Kg każde; DO PRZESUWNYCH BRAM WJAZDOWYCH Seria LN Siłownik elektromechaniczny (12 V) posiada centralę sterującą i wbudowany odbiornik, ograniczniki elektromechaniczne otwarcia i zamknięcia oraz płytę fundamentową. Przewidziano w nim także miejsce na montaż akumulatora buforowego. Dla bram o maksymalnej długości 5 m i maksymalnej masie 300 Kg. DO BRAM GARAŻOWYCH Seria XA - Ramię przegubowe Siłownik elektromechaniczny (12 V) posiada centralę sterującą i wbudowany odbiornik, ogranicznik mechaniczny na otwarciu oraz uchwyty mocujące. Przewidziano w nim także miejsce na montaż akumulatora buforowego. XW5 Dla skrzydeł o maksymalnej szerokości 2,5 m i masie 250 Kg każde. MCI1 Uniwersalna zintegrowana centrala sterująca jest dostosowana do wszystkich siłowników przeznaczonych do bram wjazdowych z gamy Moovo. Seria TS Siłownik elektromechaniczny (24 V), posiada centralę sterującą i wbudowany odbiornik, szynę profilowaną, elektroniczny wyłącznik krańcowy i automatyczną funkcję wykrywania przeszkód. Do 3,5 m szerokości i 2,12 m wysokości w przypadku bramy segmentowej oraz do 3,5 m szerokości i 2,6 m wysokości w przypadku bramy uchylnej. Skrzydła o maksymalnej szerokości do 1,8 m i wysokości do 2 m, o masie 250 kg każde. XA jest idealnym rozwiązaniem do bram wjazdowych z szerszymi słupkami. Bramy te może poruszyć tylko długie ramię przegubowe, wykonane z odlewanego ciśnieniowo aluminium. Delikatny i precyzyjny ruch umożliwia również automatyzację bram o delikatniejszej strukturze.

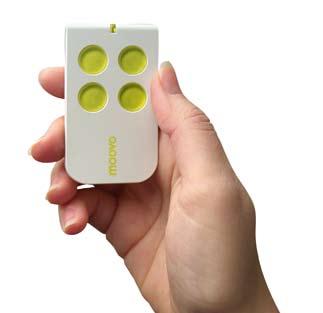

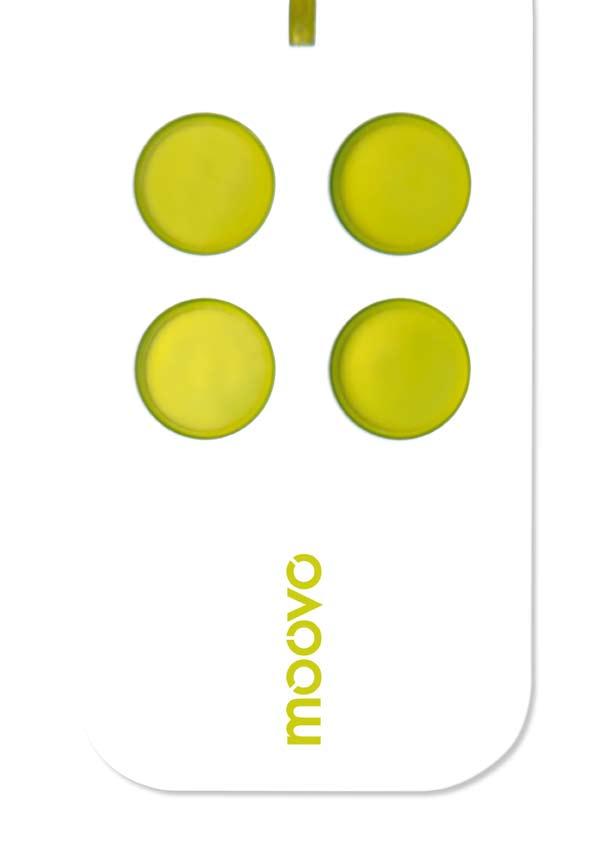

8 14 15 AKCESORIA Zestaw akcesoriów o spójnym wzornictwie, dzięki którym można rozbudować system automatyki zgodnie z własnymi potrzebami i gustami. NADAJNIK PRZEŁĄCZNIK FOTOKOMÓRKI LAMPA OSTRZEGAWCZA MT4 Nadajnik przenośny zminiaturyzowany z 4 przyciskami o zmiennym kodzie, częstotliwości nadawania 433,92 MHz i funkcji samouczenia. MTI4 - Nadajnik wpuszczony w ścianę zminiaturyzowany, o zmiennym kodzie, częstotliwości nadawania 433,92 MHz i funkcji samouczenia. Możliwość podłączenia do 4 przycisków (opcjonalnych), w celu przewodowego sterowania automatyką. CAŁKOWITE BEZPIECZEŃSTWO Zapewnione dzięki zmiennemu kodowaniu, które wykorzystuje 18 tryliardów kombinacji! ZABEZPIECZENIE PRZED KLONOWANIEM Kod zmienia się przy każdej transmisji, wykorzystując do tego algorytm, który maskuje kod i gwarantuje brak związku z następnymi kodami, które są rozpoznawalne wyłącznie przez odbiornik Moovo. Jest to technologia wykorzystywana również w instalacjach antywłamaniowych. MK MKR - Przełącznik cyfrowy alfanumeryczny 4+1 przyciski działające w technologii Moovo Bus (MK) lub drogą radiową (MKR). SOLIDNOŚĆ Plastikowy pojemnik, IP44. PROSTOTA Bezpośrednie i programowalne sterowanie systemem w Technologii Moovo BUS. PODŚWIETLANA KLAWIATURA Przy słabym oświetleniu. MP MPQ - Para fotokomórek synchronizujących się automatycznie, do montażu naściennego, w technologii Moovo BUS (MP) lub w systemie przewodowym (MPQ). PROSTY MONTAŻ Możliwość montażu do 6 par fotokomórek, bez konieczności zwracania uwagi na występujące pomiędzy nimi odstępy. MAKSYMALNE BEZPIECZEŃSTWO Części elektroniczne chroni dodatkowa plastikowa osłona, która gwarantuje uniknięcie uszkodzeń podczas montażu. Obwód antyodblaskowy eliminuje ryzyko oślepienia, które mogłoby zostać wywołane przez słońce lub inne silne źródła światła. WYGODA Niezwykle proste osiowanie fotokomórek dzięki sygnalizacji migającej diody LED. SOLIDNOŚĆ Osłona z poliwęglanu o dużej grubości ścianki. SŁUPKI FOTOKOMÓREK MPT5 - Para słupków do fotokomórek, o profilowanym kształcie złączki, do szybkiego i prostego montażu. MF - Lampa ostrzegawcza nakierowywana z wbudowaną anteną, o częstotliwości 433,92 MHz, w technologii Moovo BUS. PROSTY MONTAŻ Montaż w każdej pozycji, możliwy dzięki podstawie przystosowanej zarówno do mocowania na ścianie jak i na płaszczyźnie poziomej. MAKSYMALNE BEZPIECZEŃSTWO Wysoko wydajne soczewki, optymalizujące widoczność. WYGODA Łatwo dostępna i prosta w wymianie żarówka, wywodząca się z branży samochodowej. ŻYWOTNOŚĆ Konstrukcja z poliwęglanu odpornego na wstrząsy

9 16 17 AKCESORIA AKCESORIA MOOVOSUN AKUMULATOR LISTWA ZĘBATA PANEL SŁONECZNY SKRZYNKA AKUMULATORA MB ME - Akumulator awaryjny 12 V (MB) do siłowników bram wjazdowych 24 V (ME) do siłowników bram garażowych. MR1- Nylonowa listwa zębata 2 elementy x 500 mm. MSP - Panel słoneczny fotoelektryczny o mocy 10 W, do zasilania o napięciu 12 V. Wymiary 36,7 x 28,5 cm. Razem z uchwytami mocującymi. MBB - Skrzynka akumulatora o napięciu 12 V, pojemności 20 Ah, z uchwytem do przenoszenia. Wymiary 23,5 x 25,8 x 9,4 cm. O stanie akumulatora informują sygnały świetlne i dźwiękowe. ZESTAW DO RĘCZNEGO WYSPRZĘGLANIA MU - Zestaw do wysprzęglania z zewnątrz przy użyciu stalowej linki (do bram garażowych). RAMIĘ WYCHYLNE MA - Ramię wychylne poruszające się na łożyskach. Konieczne w przypadku bram uchylnych z przeciwwagą. ŁADOWARKA MBC - Zasilacz sieciowy dla MBB Moovo. Zasilanie V; 50/60 Hz. Moc 60 W.

10 18 MOOVO BLIŻEJ CIEBIE Wiele pomysłów na poprawę jakości Twojej pracy. Moovo oferuje pomoc w wyborze, montażu i serwisowaniu systemów: techniczne karty produktu; kompletne i wyczerpujące instrukcje; serwis telefoniczny; biura pomocy technicznej gwarantujące szybką naprawę i interwencję; - dla każdego kto szuka informacji technicznych dotyczących montażu, naprawy i serwisowania systemów. Karty techniczne

11 MVCAT/PL Parzniewska 2A Pruszków tel fax Moovo to marka Nice SpA
