3 Ogólne wprowadzenie o produkcie Niezależnie od tego, czy w gabinecie zabiegowym, na oddziale intensywnej opieki medycznej czy przy łóżku pacjenta - lampy firmy provita rzucają zawsze dobre światło na to, co jest ważne: zdrowie i dobre samopoczucie pacjentów. do badań i do czytania firmy provita łączą w sobie udoskonaloną technikę i nowoczesny design. Łatwa obsługa i nasze rygorystyczne wymagania odnośnie bezpieczeństwa produktów są głównymi filarami naszego rozwoju. Ponieważ wysoka moc światła, niskie zużycie energii, niska emisja ciepła i dokładne odwzorowanie kolorów są niezbędne w środowisku medycznym, firma provita coraz częściej sprzedaje produkty z diodami LED o wysokiej jakości. Można oczywiście wybrać także halogeny, integrować ściemniacze lub skorzystać z filtrów temperatury barwowej w celu uzyskania optymalnego efektu oświetlenia. firmy provita mogą być wykorzystane do wszechstronnego wykorzystania w ramach starannie przygotowanego systemu, np. na stojaku z kółkami, na szynach sufitowych lub ściennych lub na stole lub przy łóżku. można regulować w obrębie dużego promienia i pozostaną stałe w pożądanym położeniu. Dzięki naszym kontrolom elektrycznych elementów oraz pełniej dokumentacji wszystkich komponentów od momentu produkcji po dostawę każdej lampy możemy zagwarantować najwyższe standardy bezpieczeństwa. Nasze sześć serii lamp pokrywają niemal cały zakres wymagań w szpitalach, gabinetach lekarskich i zakładach opieki zdrowotnej. Podczas gdy lampy serii 1 i 5 są lampami przeznaczonymi do badań, serie 2, 3, 4 i 6 sprostują wszystkim wymaganiom w zakresie lamp do czytania. Chętnie rozwijamy warianty produktów firmy provita w obrębie naszego asortymentu zgodnie ze swoimi specyfikacjami. 15

4 Wiele zalet produktu na Państwa korzyść zastosowanie + + natężenie światła, nieodblaskowe oświetlenie pola pracy w celu optymalizacji procedur w trakcie leczenia i do wspierania badającego lekarza + + równomierny rozkład światła i odpowiednia intensywność luminancji wspomaga wydajność wzrokową i ułatwiają widzenie + + dogodne dla użytkownika pozycjonowanie dzięki stabilizowaniu poprzez sprężyny (serie 1 + 2) + + bezpieczne przestawianie ramienia lampy za pomocą rączki gwintowanej (serie 1 + 2) + + do uniwersalnego zastosowania technika + + z chłodzącą obudową z aluminium wysokiej jakości (serie 1 + 2) + + optymalna absorpcja ciepła przez podwójną ściankę obudowy lampy (otwory wentylacyjne) + + wszystkie elementy z tworzywa sztucznego są światłotrwałe oszczędność + + całkowita utylizacja + + minimalny nakład konserwatorski + + optymalne zalety higieniczne (dezynfekcja przez przetarcie) 16

5 Ogólne dane techniczne bezpieczeństwo + + idealne prowadzenie ciepła poprzez efekt kominka (serie ) + + ochronne wewnętrzne prowadzenie kabla + + zwarta konstrukcja wyklucza stratę lub demontaż poszczególnych elementów wersje LED + + wydłużona żywotność - maksymalna efektywność energetyczna - minimalna konserwacja + + nowy moduł LED z centralnym reflektorem i bardzo silnymi wartościami światła (seria 1) Halogen + + sprawdzone źródło światła jako alternatywa ekonomiczna: naturalne światło o wysokim wskaźniku oddawania barw + + technologia halogenowa z reflektorem zimnego światła lampy przenośne + + dogodne w użyciu: w odpowiednim czasie, w odpowiednim miejscu* + + montaż podstawy poprzez opatentowany system wtykowy i jest mocowana poprzez tylko jedną śrubę (serie 1 + 2) + + technologia aqua-stop zapewnia optymalne prowadzenie i uszczelnienie rur teleskopowych + + pokrycie proszkowe wysokiej jakości o wysokiej stabilności przed przebarwieniem + + kółka z niebrudzącą i częściowo termoplastyczną powierzchnią i zabezpieczeniem przed nawijaniem się włókien + + Efekt hamowania jest zgodny z wymaganiami IEC brak przeciekania płynów do statywu (dzięki opatentowanej nasadce uszczelniającej) + + wystarczający odstęp bezpieczeństwa w zupełnie złożonym stanie - brak ryzyka skaleczenia (np. przygniecenie palca) + + zabezpieczenie przed nagłym opadaniem + + wysięgniki są zamknięte zaślepkami z tworzywa sztucznego (brak ryzyka obrażeń) zamontowanel- / na ścianie / suficie + + pełny dostęp do pacjenta dzięki maksymalnemu wykorzystaniu powierzchni podłogi + + oszczędność miejsca alternatywą w porównaniu do lampy mobilnej + + maksymalna swoboda ruchu + + regulacja rury teleskopowej za pomocą wygodnej regulacji wysokości jedną ręką / śrubowa regulacja wysokości 17

6 Seria 1 lampa do badania LED, Halogenowa i podwójna lampa do badania str. 20 Seria 2 lampa do badania i czytania Mała lampa do czytania lub halogenowa str. 30 Seria 3 lampa do czytania Lampa do czytania z energooszczędną żarówką lub LED str. 32 Seria 4 lampa do czytania Mała lampa do czytania LED i halogenowa str. 34 Seria 5 lampa do badania Główna czasza lampy chirurgicznej z technologią odbłyśników LED str

7 Seria 6 lampa do czytania str. 40 Estetyczna lampa do czytania Osprzęt str. 42 Użyteczne akcesoria do wszystkich systemów oświetleniowych 19

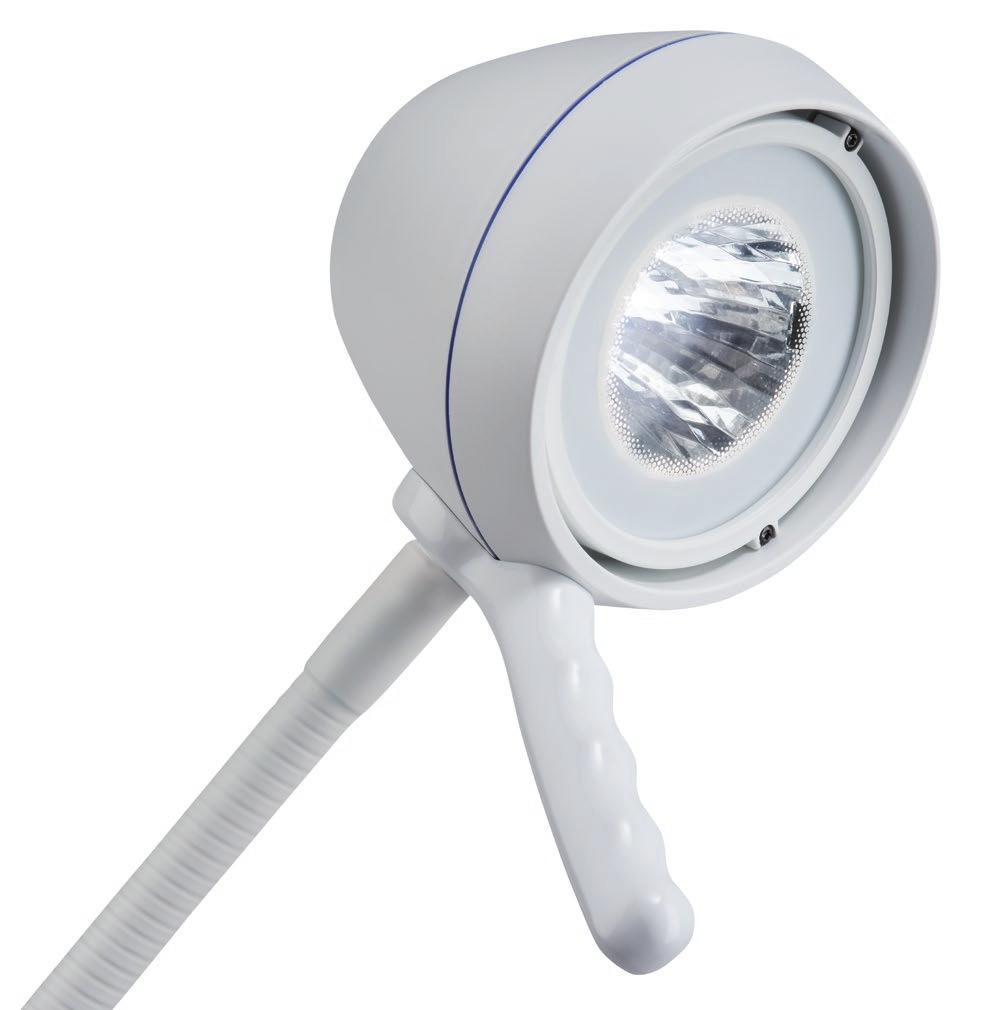

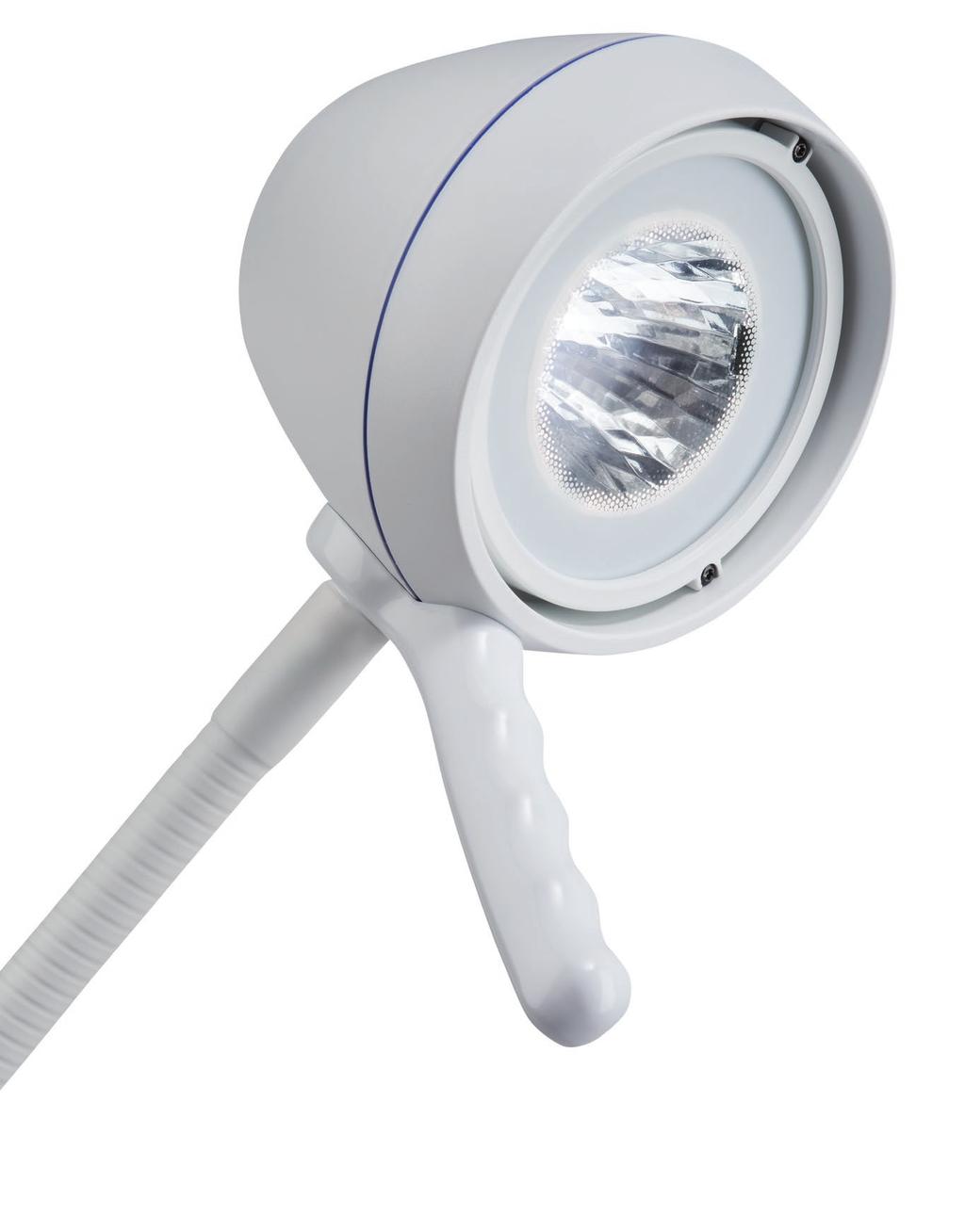

8 Seria 1 Lampa do badania Technologia LED made in Germany Lampa LED + + skupienie światła jest osiągnięte dzięki specjalnie zaprojektowanemu odbłyśnikowi + + zredukowany efekt oślepiający Kolor lampy biały LED, centralny odbłyśnik 18 V / 12 W Barwa światła ok K ± 200 K Moc światła > lux / 500 mm ~ lux / mm Średnica pola roboczego D / 160 mm przy 500 / mm Strumień światła 160 lm Wskaźnik oddawania barwy Ra 93 Wskaźnik oddawania barwy R9 90 Żywotność > h (źródło światła) Przełącznik na przodzie lampy Zasilanie elektryczne V, Hz opcjonalnie 2 stopniowy przełącznik 20

9 Seria 1 Lampa do badania Lampa halogenowa + + Optymalna absorpcja ciepła dzięki podwójnej ścianie obudowy lampy Kolor lampy biały żarówka halogenowa z odbłyśnikiem zimnego światła, 12 V / 35 W IRC, 10 Barwa światła ok (3.700) 1 K Moc światła ok lux / 500 mm ok lux / mm Temperatura koloru 90 / 180 mm przy 500 / mm Żywotność Zasilanie elektryczne Przełącznik 1) z korekcyjnym filtrem barwnym ok h (źródło światła) 230 V, Hz w obudowie lampy / w uchwycie (wersja sufitowa/ ścienna)!! Produkcja lampy zgodna z normą DIN EN 60601, 3rd Edition lux cm lx m Lampa halogenowa podwójna + + Lampa umożliwia przełączanie pomiędzy funkcją lampy do badań lub do czytania. Kolor lampy Barwa światła Moc światła Temperatura koloru Żywotność Zasilanie elektryczne Przełącznik biały żarówka halogenowa z odbłyśnikiem zimnego światła, 12 V / 35 W IRC, 10 Lampa do czytania: ok. 12 V / 20 W, 36 ok K Lampa do badań: ok lux / 500 mm appr lux / mm Lampa do czytania: ok lux / 500 mm appr. 700 lux / mm Lampa do badań: 90 / 180 mm przy 500 / mm Lampa do czytania: 350 / 700 mm przy 500 / mm ok h (źródło światła) 230 V, Hz w obudowie lampy / w uchwycie (wersja sufitowa/ ścienna)!! Produkcja lampy zgodna z normą DIN EN 60601, 3rd Edition lux lx cm m Wykres dla lamp do czytania (wykres dla lamp do badania - patrz wyżej) 21

10 Seria 1 Wersja podstawowa Lampa na giętkim ramieniu typu gęsia szyja + + nowoczesny i atrakcyjny design opcjonalnie uchwyt naścienny, odnośnie osprzętu patrz str. 42 Wysięg lampy ok. 800 mm Całkowity ciężar własny ok. 2,6 kg Trzpień połączeniowy 18, L 35 mm opcjonalnie ściemniacz na zapytanie / wtyczka międzynarodowa / 110 V / filtr korygujący kolory (tylko halogen) Parametry lamp strony L100005A L100006A L100011A Halogen Podwójny halogen LED Ramię sprężynowe łatwo regulowane (strona 23) 22

11 Seria 1 Wersja podstawowa Lampa z podwójnym ramieniem przegubowym + + Łatwe i bezpieczne pozycjonowanie lampy przy pomocy masywnej rączki / Wysięg lampy ok mm 150 Całkowity ciężar własny ok. 2,9 kg 150 Trzpień połączeniowy 18, L 35 mm / opcjonalnie ściemniacz na zapytanie / wtyczka międzynarodowa / 110 V / filtr korygujący kolory (tylko halogen) 1 90 / Parametry lamp strony Z sprężyną Bez sprężyny wspomagającą 1 wspomagającej 2 L100080A L100061A Halogen L100082A L100064A Podwójny halogen L100081A LED Lampa z ramieniem przegubowym + + Dostępna na podstawie mobilnej ze stałą lub regulowaną wysokością (zobacz stronę 24/25) 320 Wysięg lampy ok. 800 mm Całkowity ciężar własny ok. 2,8 kg Trzpień połączeniowy 18, L 35 mm opcjonalnie ściemniacz na zapytanie / wtyczka międzynarodowa / 110 V / filtr korygujący kolory (tylko halogen) 1 90 / Parametry lamp strony Z sprężyną Bez sprężyny wspomagającą 1 wspomagającej 2 L100030A L100020A Halogen L100032A L100019A Podwójny halogen L100031A L100024A LED Osprzęt od str

12 Seria 1 Lampa mobilna na statywie ze stałą wysokością Lampa mobilna na statywie ze stałą wysokością Mobilna lampa na stabilnej, odpornej na przechyły podstawie jezdnej Kolor lampy biały Wysięg lampy ok. 800 mm Całkowity ciężar własny ok. 7,8 kg Trzpień łączący 18, L 35 mm Podstawa na kółkach stal, powlekana koloru białego Średnica podstawy ok. 635 mm Kółka podwójne kółka Ø 50 mm, zgodnie z DIN EN elektrycznie przewodzące i przestawne opcjonalnie ściemniacz na zapytanie / wtyczka międzynarodowa / 110 V / filtr korygujący kolory (tylko halogen) Parametry lamp strony LED Halogen Podwójny halogen L111111A L111105A L111106A Ramię typu gęsia szyja L111161A L111164A Podwójne ramię przegubowe L111124A L111120A L111119A Ramię przegubowe L111181A L111180A L111182A Podwójne ramię przegubowe z sprężyną L111131A L111130A L111132A Ramię przegubowe ze sprężyną!! z wyważoną podstawą 24

13 Seria 1 Lampa mobilna na statywie z regulowaną wysokością Lampa mobilna na statywie z regulowaną wysokością + + kontrolowana przez jednoręczną regulację bezpiecznej wysokości Kolor lampy biały Wysięg lampy ok. 800 mm Całkowity ciężar własny ok. 8,1 kg Trzpień połączeniowy 18 mm, L 35 mm Podstawa na kółkach stal, powlekana koloru białego Średnica podstawy ok. 635 mm Kółka podwójne kółka Ø 50 mm, zgodnie z DIN EN elektrycznie przewodzące i przestawne Twardość bieżnika A 100 Shore opcjonalnie ściemniacz na zapytanie / wtyczka międzynarodowa / 110 V / filtr korygujący kolory (tylko halogen) Parametry lamp strony LED Halogen Podwójny halogen L121111A L121105A L121106A Ramię typu gęsia szyja L121171A L121161A L121164A Podwójne ramię przegubowe L121124A L121120A L121119A Ramię przegubowe L121180A L121182A Podwójne ramię przegubowe z sprężyną L121131A L121130A L121132A Ramię przegubowe z sprężyną 635!! z wyważoną podstawą 25

14 Seria 1 Lampa dla dzieci Lampa dla dzieci + + kolorowe zestawienia poprawiają środowisko szpitalne i wspomagać rehabilitację u pacjenta halogenowa, 12 V / 35 W, 10 Temperatura koloru ok K Moc światła lux / 500 mm Żywotność aż do h Przełącznik w obudowie lampy Zasilanie elektryczne 230 V, Hz Wysięg lampy ok. 800 mm Trzpień łączący Ø 18, L 35 mm Wysokość rury ok mm Podstawa na kółkach stal, powlekana kolorowa Średnica podstawy ok. 635 mm Kółka podwójne kółka Ø 50 mm, zgodnie z normą DIN EN elektrycznie przewodzące i przestawne Całkowity ciężar własny ok. 7,8 kg L111120K I-HA4130 I-HA4126 Statywy dla dzieci patrz strona 74 26

15 Seria 1 Lampa ścienna Lampa ścienna + + Wyłączoną lampę można złożyć i zyskać dodatkową przestrzeń Promień obrotu lampy ok mm Kąt obrotu ok. 330 Całkowity ciężar własny ok. 3,2 kg opcjonalnie bliźniacza wersja / zewnętrzne prowadzenie kabla z wtyczką / filtr korygujący kloofy (tylko halogen) Parametry lamp strony L140080A L140066A LED Halogen (przełącznik w uchwycie) ergonomiczny uchwyt 27

16 Seria 1 Lampa sufitowa Baldachim i osprzęt od str. 42 Lampa sufitowa + + alternatywa dla mobilnych lamp, pozwala zaoszczędzić miejsce Promień obrotu lampy ok mm Kąt obrotu ok. 370 Całkowity ciężar własny ok. 6,7 kg 1 / 7,2 kg 2 / 7,7 kg 3 Długość 500 mm (do pomieszczenia o wysokości 2,5 m) 750 mm (do pomieszczenia o wysokości 2,7 m) mm (do pomieszczenia o wysokości 3,0 m) opcjonalnie 110 V / obudowa / wersja podwójna / filtr korygujący kolory (tylko halogen)!! Instrukcję instalacji zobacz na str. 192 Parametry Lamp strony Halogen (Przełącznik w uchwycie) LED L125067A L125080A 1) do pomieszczenia o wysokości 2,5 m L127067A L127080A 2) do pomieszczenia o wysokości 2,7 m L130067A L130080A 3) do pomieszczenia o wysokości 3,0 m / 775 / !! Obudowa nie objęta dostawą!! Rodzaj montażu lampy sufitowej należy ocenić na miejscu. W celu wyjaśnienia wszystkich szczegółów technicznych, prosimy o przesłanie rysunku przekrojowego / szkicu konkretnego pomieszczenia. Nasi przedstawiciele handlowi i inżynierowie chętnie udzielą Państwu pomocy w razie potrzeby 28

17 Seria 1 Lampa sufitowa Lampa sufitowa z regulacją wysokości i ramieniem wspomaganym sprężyną + + Ergonomiczna alternatywa dla lampy sufitowej Regulacja wysokości bezpiecza regulacja wysokości jednoręczna Materiał stal nierdzewna / stal (obudowa w zestawie i fabrycznie zmontowana) Całkowity ciężar własny ok. 4,9 kg 1 / 5,4 kg 2 / 5,9 kg 3 opcjonalnie 110 V / wersja bliźniacza 320!! obudowa dołączona i wstępnie zamontowana Sczegóły dotyczące światła patrz strona Zakres regulacji: L max L min Halogen (Przełącznik w uchwycie) LED L125079A L125081A 1) do pomieszczenia o wysokości 2,5 m L127079A L127081A 2) do pomieszczenia o wysokości 2,7 m L130079A L130081A 3) do pomieszczenia o wysokości 3,0 m 360 Konstrukcja międzysufitowa + + do łatwego montażu lamp na podwieszonym suficie Materiał Flansza stropu surowego Flansza sufitu podwieszanego Rura sufitowa stal galwanizowana Ø 300 mm Ø 200 mm Ø 65 mm odległość między sufitami Z2S08706 Z2S08716 Z2S08726 Z2S08736 Z2S mm 650 mm 850 mm 950 mm 1150 mm 29

18 Seria 2 Lampa do badania i czytania LED + + Wysokowydajne źródło światła LED Kolor lampy Barwa światła Moc światła Średnica pola roboczego D10 Żywotność Zasilanie elektryczne Przełącznik biały LED, 6,6 W ok K ok lux / 500 mm 360 / 720 mm przy 500 / mm ok h (źródło światła) 220 V, Hz w obudowie lampy!! Produkcja lampy zgodna z normą DIN EN 60601, 3rd Edition Lampa halogenowa + + genialne, nieodblaskowe oświetlenie obszaru, na którym przeprowadzane jest badanie Kolor lampy Barwa światła Moc światła Średnica pola roboczego D10 Żywotność Zasilanie elektryczne Przełącznik biały żarówka halogenowa z odbłyśnikiem zimnego światła 12 V / 20 W IRC, 10 ok K ok lux / 500 mm 140 / 340 mm przy 500 / mm ok h (źródło) 230 V, Hz w obudowie lampy lux lx lux lx cm m cm m 30

19 Seria 2 Lampa do badania i czytania Lampa z podwójnym ramieniem przegubowym Lampa na giętkim ramieniu typu gęsia szyja + + Ramię lampy powlekane proszkowo wysokiej jakości i najwyższej stabilności przed przebarwieniem + + Głowica lampy ze zintegrowanym radiatorem aluminiowym zapewnia optymalne odprowadzanie ciepła Wysięg lampy Całkowity ciężar własny Trzpień łączący opcjonalnie ok mm ok. 2,45 kg 18, L 35 mm ściemniacz na zapytanie / wtyczka międzynarodowa / 110 V Wysięg lampy ok. 800 mm Całkowity ciężar ok. 2,2 kg Trzpień łączący 18, L 35 mm opcjonalnie ściemniacz na zapytanie / międzynarodowa wtyczka / 110 V Z sprężyną Bez sprężyny wspomagającą wspomagającej L210211A L210212A Halogen L210215A L210216A LED L220212A L220216A Halogen LED Lampa do czytania + + światło nocne pozwalające na szybkie znalezienie przełącznika w ciemności żarówka halogenowa z odbłyśnikiem zimnego światła, 12 V / 20 W, 36 Żywotność ok h (źródło światła) Przełącznik na czaszy lampy lub na przewodzie Wysięg lampy ok. 800 mm Całkowity ciężar własny ok. 1,6 kg / 6,5 kg 1 Trzpień łączący 18, L 35 mm Wysokość rury ok mm Podstawa na kółkach stal, powlekana biała Średnica podstawy ok. 635 mm Kółka podwójne kółka Ø 50 mm, zgodnie z normą DIN EN elektrycznie przewodzące i przestawne opcjonalnie ściemniacz na zapytanie / wtyczka międzynarodowa / 110 V L230112A bez podstawy od stojaka L240112A bez stojaka na kółkach z wyłącznikiem na przewodzie L230122A na mobilnej podstawie z kółkami Mobilna lampa do badania + + dogodne w użyciu: w odpowiednim czasie, w odpowiednim miejscu* Wysięg lampy ok. 800 mm Całkowity ciężar ok. 7,5 kg Trzpień łączący 18, L 35 mm opcjonalnie ściemniacz na zapytanie / międzynarodowa wtyczka / 110 V LED Halogen L220226A L220222A Mobilna, stała Wysokość z ramieniem giętkim L220236A L220232A Mobilna, regulowana Wysokość z ramieniem giętkim L210226A L210222A Mobilna, stała Wysokość z ramieniem przegubowym L210236A L210232A Mobilna, regulowana Wysokość z ramieniem przegubowym L210225A L210221A Ruchoma, regulowana Wysokość z ramieniem przegubowym L210235A L210231A Mobilna, regulowana Wysokość z ramieniem przegubowym opcjonalnie: ściemniacz opcjonalnie: uchwyt 1 Rura stojąca z włącznikiem na kablu 31

20 Seria 3 Lampa do czytania LED + + Bardzo długa spodziewana żywotność przy bardzo małym zużyciu energii LED, 6 W Barwa światła K Moc światła 700 lux / 500 mm Strumień światła 470 lm Żywotność h (źródło światła) Zasilanie elektryczne V, Hz Przełącznik na czaszy lampy lub na przewodzie, pociągany Wskaźnik oddawania barwy Ra 80 Energooszczędna + + Ekonomiczna lampa do czytania Barwa światła Strumień światła Żywotność Zasilanie elektryczne Przełącznik Klasa efektywności energetycznej opcjonalnie Fluoroscencyjne żarówki, 11 W (elektroniczne) K 585 lm ok h (źródło światła) 230 V, Hz na czaszy lampy lub na przewodzie, pociągany oszczędność energii do 80 % w porównaniiu ze zwykłymi żarówkami = porównywalne ze standardową żarówką 60 W 12 V wersja DC lux lx lux lx cm m cm m 32

21 Seria 3 Lampa do czytania Lampa na giętkim ramieniu typu gęsia szyja + + doskonałe światło do czytania bez rozświetlania pomieszczenia Wysięg lampy 600 mm Tryb pracy praca ciągła Całkowity ciężar własny ok. 1,25 kg Trzpień połączeniowy 18, L 35 mm opcjonalnie Podwójne ramię przegubowe / międzynarodowa wtyczka biały srebrny L320112A L320112S Energooszczędna L320212A L320212S Energooszczędna z wyciąganym przełącznikiem na przewodzie L320114A L320114S LED L320214A L320214S LED z przełącznikiem pociąganym 33

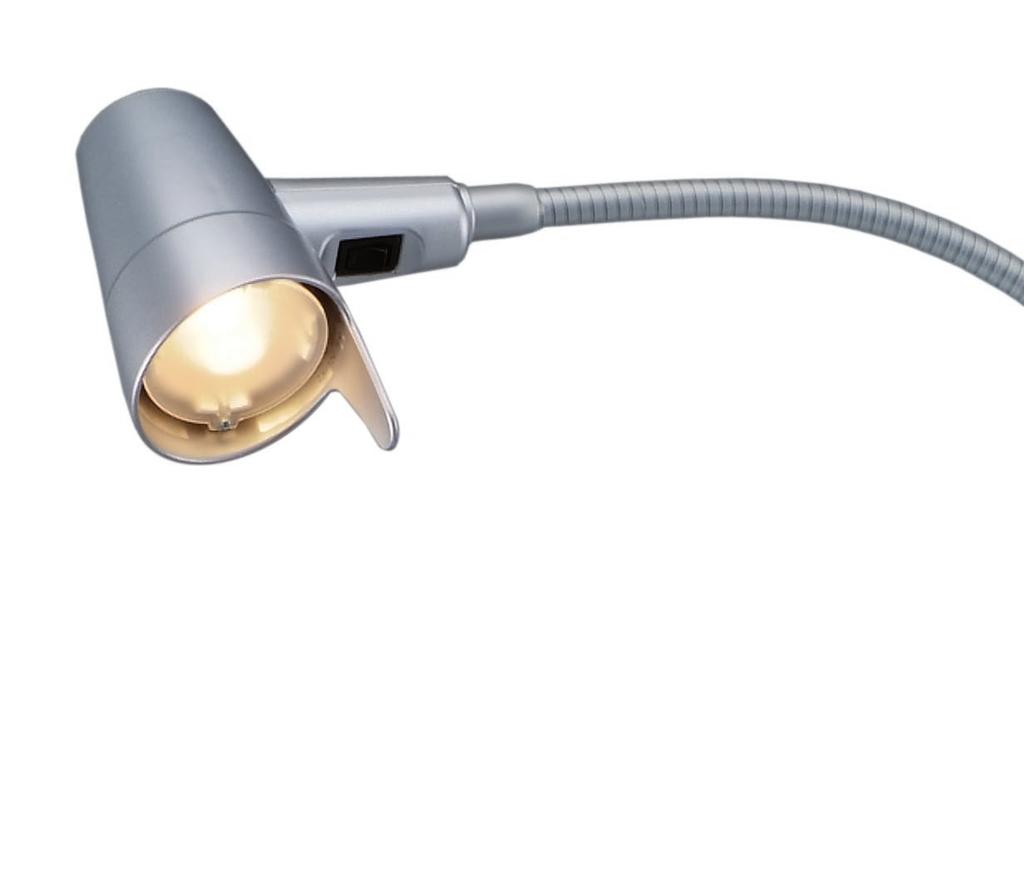

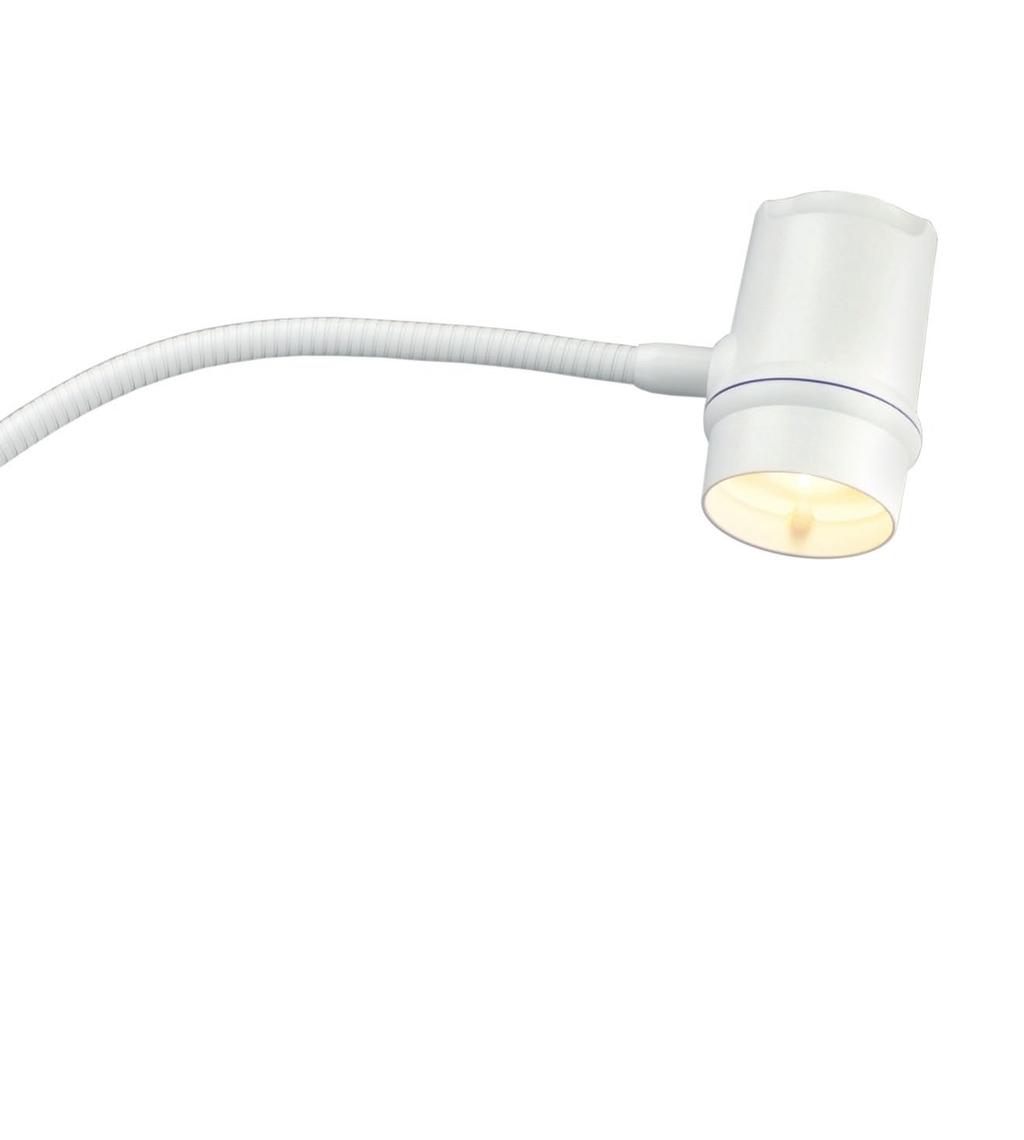

22 Seria 4 Lampa do czytania LED lampa do czytania + + Bezpieczna i trwały wysokowydajny ceramiczny LED z wymienną szklaną soczewką Lampa halogenowa + + Najlepsza technologia halogenowa z zimnym światłem LED 12 V / 5 W, 36 Barwa światła K Moc światła lux / 500 mm Strumień światła 230 lm Żywotność h (źródło światła) Zasilanie elektryczne V, Hz Wskaźnik oddawania barwy Ra 80 opcjonalnie wtyczka międzynarodowa, o szerokim zakresie zasilania (bez światła orientacyjnego) Barwa światła Moc światła Wysięg lampy Zasilanie elektryczne żarówka halogenowa z odbłyśnikiem zimnego światła, 12 V / 10 W, K ok. 520 lux / 500 mm ok h (źródło światła) 230 V, Hz lux cm lx m lux cm lx m 34

23 Seria 4 Lampa do czytania Lampa na giętkim ramieniu typu gęsia szyja + + powlekane wytrzymałe tworzywo sztuczne, elastyczne ramię typu gęsia szyja 320 Kolor lampy biały lub srebrny 515 Przełącznik przy głowicy lampy Wysięg lampy ok. 600 mm 320 Trzpień łączący 18, L 35 mm Całkowita długość ok. 830¹ / 1.380² mm 500 Światło orientacyjne zespolony w wyłączniku Transformator zintegrowany Tryb pracy praca ciągła opcjonalnie przełącznik wiszący biały srebrny Ciężar L400069A L400069S ok. 1,2 kg LED wersja krótka¹ L400079A L400079S ok. 1,75 kg LED wersja długa² L400025A L400025S ok. 1,2 kg Halogen krótki¹ L400035A L400035S ok. 1,75 kg Halogen wersja długa 35

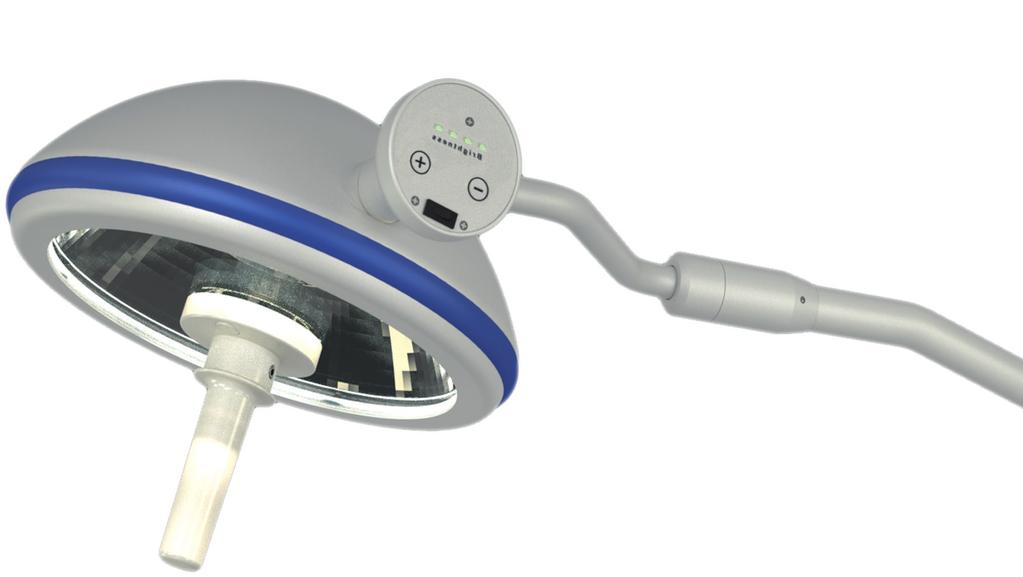

24 Seria 5 Lampa do badania Lampa LED do badania + + Jakość światła - Osram LED z kontrolą temperatury wytwarza podstawowe światło o bardzo wysokim współczynniku oddawania barw, dużą żywotnością i stałą jakością światła + + Multipozycyjny odbłyśnik z błyszczącą metaliczną powierzchnią generuje doskonałe światło wolne od cieni zapewniając bardzo dobre doświetlenie pola pracy + + Najwyższa wydajność energetyczna przy maks luksach + + Zwarta, bezobsługowa główna część lampy + + Dowolne pozycjonowanie dzięki wyważonemu przegubowi a także ramieniu z systemem odciążania i stabilnej podstawie jezdnej.!! Produkcja lampy zgodna z normą DIN EN 60601, 3rd Edition Kolor lampy biały 24 V / 27 W Barwa światła ok K Moc światła ok lux / mm Średnica pola roboczego D10 ok. 170 mm przy mm Strumień światła 840 lm Żywotność ok h (źródło światła) Zasilanie elektryczne AC V, Hz całkowita moc znamionowa 35 W Wskaźnik oddawania barwy Ra 94 Wskaźnik rozpoznania barwy czerwonej R9 > 97 Wspólczynnik R13 > 98 skuteczność świetlna 31 lm / W Regulacja natężenia 50 % / 70 % / 90 % Klasifikacja elektryczna zgodnie z DIN VDE 0750 T1 Uchwyt sterylizowalny Tryb pracy / Klasa bezpieczeństwa praca ciągła / IP20 Klasa bezpieczeństwa II 1 / I 2 1) Mobilna 2) Sufit i ściany *wersja z przełącznikiem ok lux / 720 lm 36

25 Seria 5 Mobilna lampa do badania Mobilna lampa do badania + + dogodne w użyciu: w odpowiednim czasie, w odpowiednim miejscu Regulacja wysokości Promień obrotu Całkowity ciężar własny L511120A L511125A L511130A ok mm ok. 950 mm ok. 18,0 kg ze ściemniaczem z zasilaczem UPS (zapewnia nieprzerwane zasilanie) z przełącznikiem ± ± ± lux cm m lx Regulator lampy ze ściemniaczem + + regulowany 4-stopniowy ściemniacz zapewnia doskonałą widoczność Wersja ekonomiczna: z przełącznikiem Wersja ekonomiczna: z przełącznikiem 37

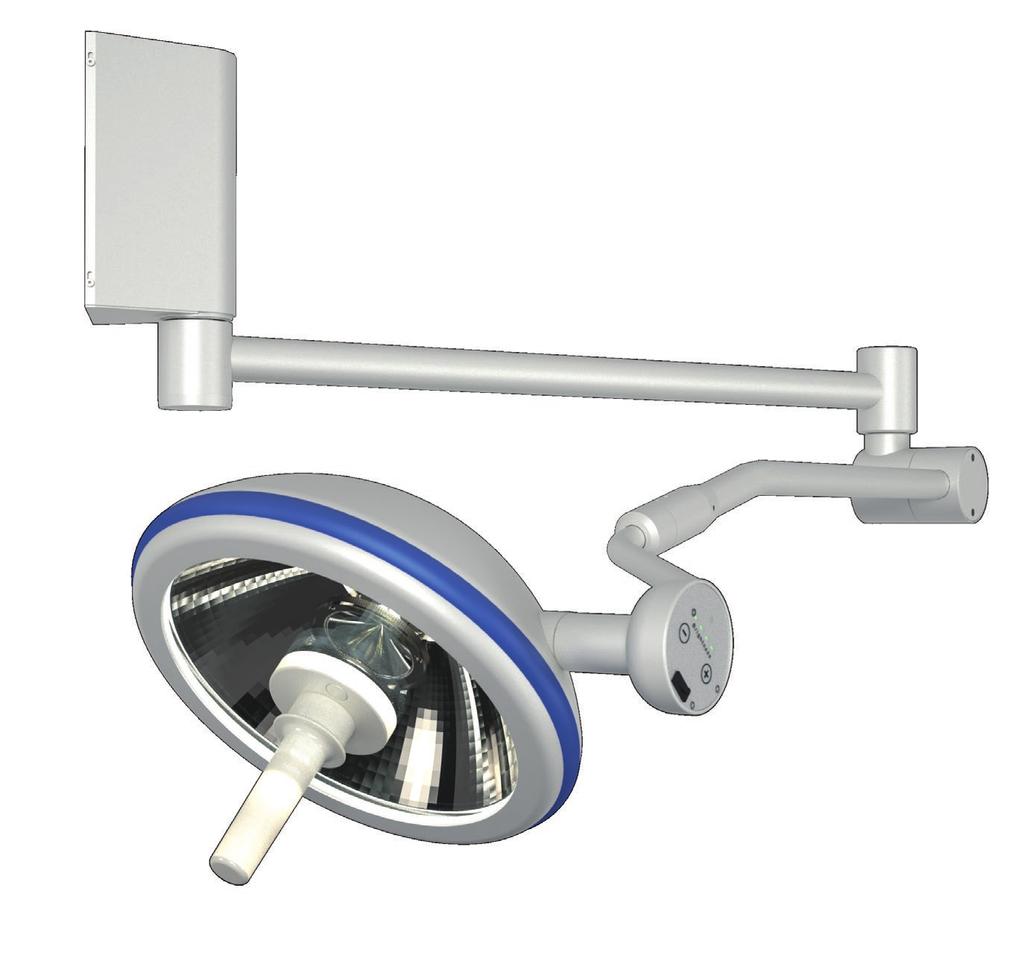

26 Seria 5 Ścienna lampa do badania Ścienna lampa do badania + + Wygodna obsługa dzięki przeciwwadze, małemu tarciu a także ramieniu z przegubem krzyżowym bez konieczności regulacji. Regulacja wysokości Promień obrotu Całkowity ciężar własny ok mm ok mm ok. 19,0 kg L540066A L540076A ze ściemniaczem z przełącznikiem Parametry lamp strona 36!! Instrukcję instalacji zobacz na str Łatwo zdejmowany sterylny uchwyt

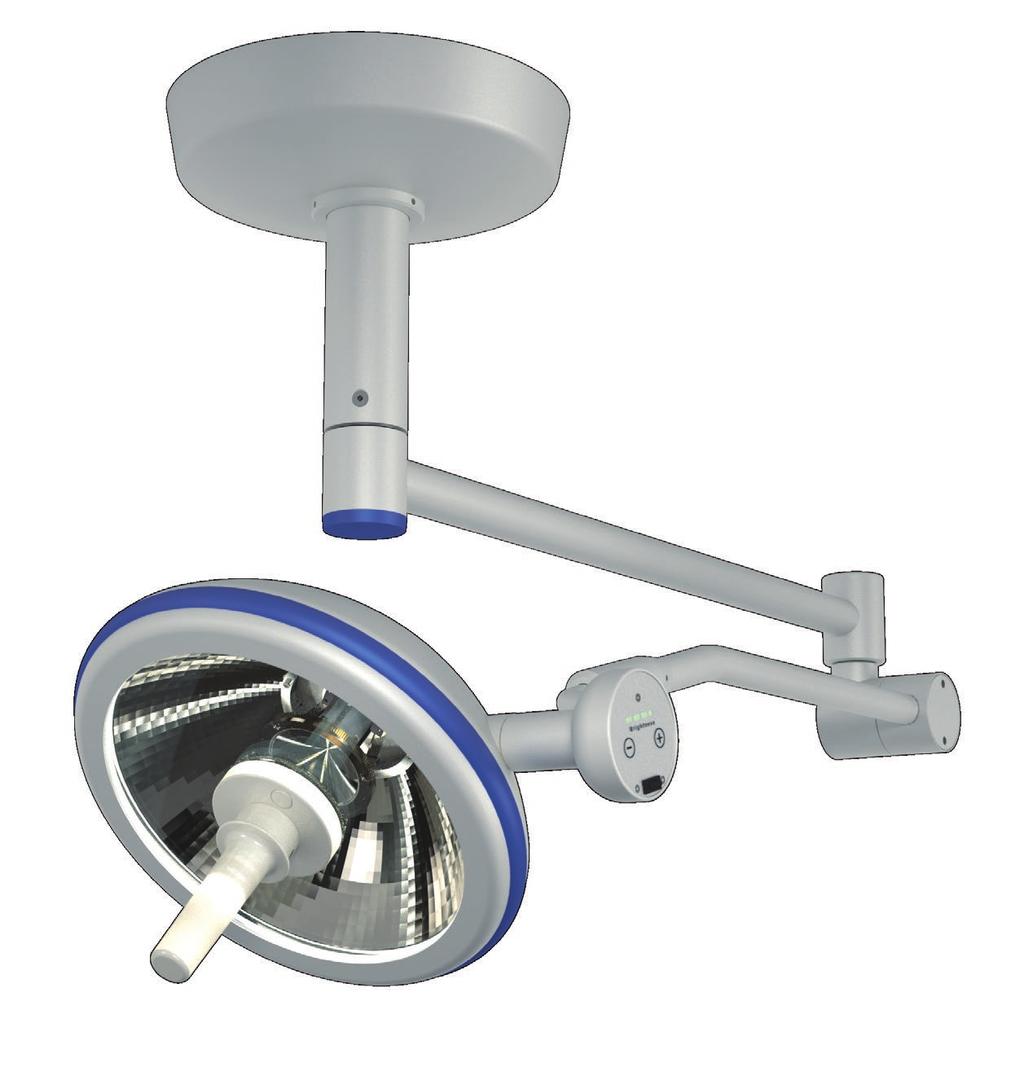

27 Seria 54 Sufitowa dgssrhleseleuchte lampa do badania Sufitowa lampa do badania + + Z inteligentnym potrójnym systemem rozprowadzania ciepła, monitorem funkcji i żywotności LED Regulacja wysokości ok mm Promień obrotu ok mm Całkowity ciężar własny ok. 19,0 kg / 21,0 kg / 23,0 kg / 25,0 kg opcjonalnie z mocowaniem sufitowym / materiał mocujący / baldachim / osłona ze ściemniaczem z przełącznikiem L525067A L525077A do pomieszczenia o wysokości 2,5 m L527067A L527077A do pomieszczenia o wysokości 2,7 m L530067A L530077A do pomieszczenia o wysokości 3,0 m L533067A L533077A do pomieszczenia o wysokości 3,3 m Parametry lamp strona > długość !! Obudowa nie objęta dostawą 39

28 Seria 6 Lampa do czytania Lampa LED Napięcie zasilania lampy 5 V (DC) Obciążenie elektryczne 2,8 W Barwa światła K Moc światła lux / 500 mm Strumień światła 53 lm / W przy 100 ma Całkowity strumień świetlny 96 lm Żywotność h (źródło światła) Zasilanie elektryczne AC V, Hz Kąt światła odbitego oświetlenie LED highpower firmy OSRAM z zoptymizowaną regulacją temperatury i profesjonalną optyką rozpraszającą + + Panel sterujący z opóźnionym startem i dodatkowym światłem nocnym + + Kopuła lampy wykonana z wysokiej jakości polerowanej stali nierdzewnej gwarantuje długą żywotność i możliwość profesjonalnej dezynfekcji + + Przeźroczysta, bardzo elastyczna osłona ramienia lampy gwarantuje wysoką żywotność oraz bardzo dobrą izolację od zanieczyszczeń. Może być dezynfekowana profesjonalnymi środkami do dezynfekcji. 40

29 1 47 Seria 6 Lampa do czytania Lampa na ramieniu typu gęsia szyja Kolor lampy biały / srebrny Średnica trzpienia 18 mm Kąt obrotu głowicy lampy 315 opcjonalnie międzynarodowa wtyczka /podłączenie do sterowania łóżka / sterowana poprzez ręczny przełącznik pacjenta biały srebrny Ciężar L620025A L620025S ok. 1,0 kg 1) giętkie ramię typu gęsia szyja A L600025A L600025S ok. 0,7 kg 3) Ramię typu gęsia szyja, wersja krótka B L600035A L600035S ok. 0,9 kg 4) Ramię typu gęsia szyja, wersja długa C L610025A L610025S ok. 1,0 kg 1) Ramię typu gęsia szyja, wersja krótka z przełącznikiem na przewodzie L610035A L610035S ok. 1,2 kg 2) Ramię typu gęsia szyja, wersja długa z przełącznikiem na przewodzie lux cm lx m !! Lampę można używać z każdą baterią dostępną w handlu, jeśli spełnia ona następujące wymagania: wtyczka USB 5V prąd stały min. 550 ma CE z wtyczką USB A B C 41

30 Osprzęt!! Uwaga! W przypadku osobnego zamówienia statywu i lampy potrzebny jest specjalny adapter. Na Państwa życzenie chętnie go dostarczymy Statyw na podstawie na rolkach Stojak na podstawie na rolkach Kolor biały i stal chromowana Średnica rury 25 / 18 mm Przestawienie wysokości: bezpieczna regulacja wysokości jedną ręką Zakres regulacji mm mm Średnica podstawy ok. 635 mm Kółka podwójne kółka Ø 50 mm, zgodnie z normą DIN EN elektrycznie przewodzące i przestawne Ciężar ok. 7,7 kg S011820A Kolor Średnica rury Średnica otworu Haki na przewody Base diameter Kółka Ciężar S000803A biały 25 mm 18 mm 1 sztuka ok. 635 mm podwójne kółka Ø 50 mm, zgodnie z normą DIN EN elektrycznie przewodzące i przestawne ok. 5,4 kg 42

31 Osprzęt Uchwyt do mocowania do rury Owalny naścienny uchwyt + Do przystosowania lamp na rurę, do średnic Ø 25-50mm Materiał aluminium malowane proszkowo Mocowanie Ø 18 mm Ciężar ok. 0,13 kg Z2N0502A biały Z2N0502S srebrny + bezszelestne obracanie dzięki zintegrowanej tulei z tworzywa sztucznego, z 2 otworami montażowymi Materiał aluminium, powleczone białe Mocowanie 18 mm Wymiary mm Odległość między ścianą a otworami montażowymi 120 mm Z2N0619A z pokrętłem dociskowym!! Instrukcję instalacji zobacz na str. 192 Uchwyt do szyny ściennej + Do mocowania lamp do szyny ściennej 25 x 10 mm do 30 x 10 mm Materiał polerowane aluminium Mocowanie Ø 18 mm Ciężar ok. 0,2 kg Z2N0643W z pokrętłem dociskowym Uchwyt ścienny + Do zamocowania lamp. Z 4 otworami do montażu przy ścianie Materiał aluminium, powleczone białe Mocowanie 18 mm Wymiary ok mm Odległość między ścianą a otworami montażowymi 38 mm Z2N0617A z pokrętłem dociskowym!! Instrukcję instalacji zobacz na str. 192 Filtr temperatury koloru do lampy do badań + Do zamocowania lamp, z 4 otworami do montażu przy ścianie Ciężar własny ok. 0,01 kg K2N5224- Baldachim + Do zakrycia mocowania lampy z pierścieniem mocującym Kolor biały Średnica 320 mm Wysokość 70 mm Ciężar własny ok. 0,5 kg Zacisk stołowy szybkiego mocowania + umożliwia łatwe i szybkie umowcowanie lampy do stołu Materiał aluminium Mocowanie Ø 18 mm Zasięg regulacji mm Z2K0679A do lampy sufitowej Seria 1 Z2K0689A do lampy sufitowej Seria 5 Z2N0646S 43

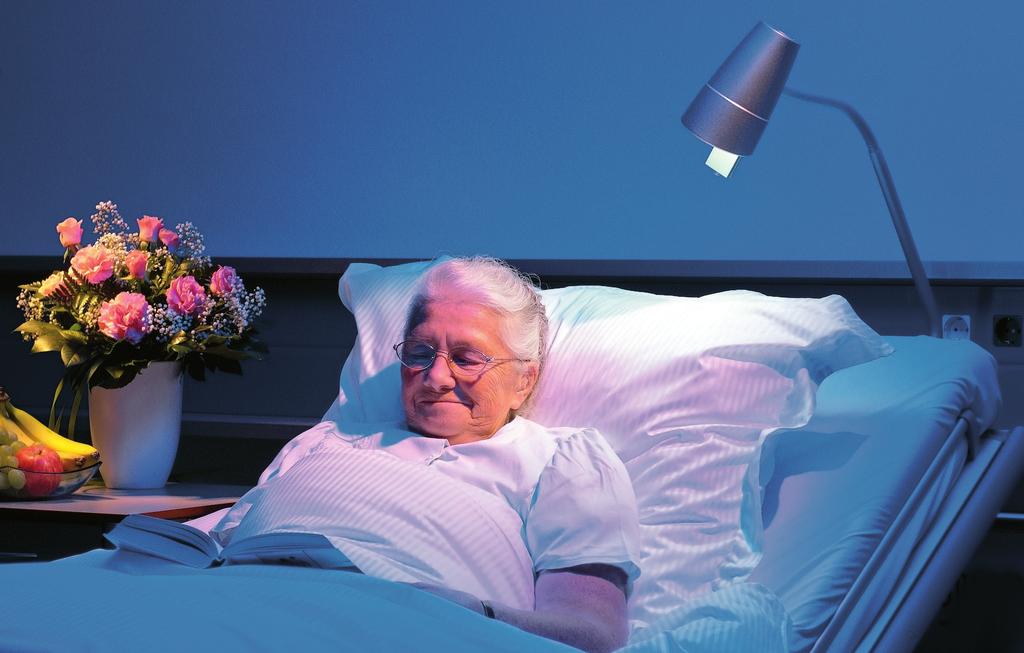

32 Przykłady do zastosowania 44
