1 SYSTEMY SYGNALIZACJI WŁAMANIA I NAPADU TELEWIZJA PRZEMYSŁOWA 2017 Katalog Produktów SSWN smak bezpieczeństwa

2 Cennik nie stanowi oferty handlowej w rozumieniu Kodeksu Cywilnego. Cennik ważny od 05 maja 2017 r. Zastrzegamy możliwość zmiany cen bez wcześniejszego powiadomienia. Dołożono wszelkich starań aby wszystkie informacje były poprawne i aktualne. Jednak nasze wyroby podlegają ciągłemu doskonaleniu i dlatego zastrzegamy sobie prawo zmian danych technicznych bez uprzedniego powiadomienia. Publikacja jest chroniona prawami autorskimi majątkowymi, żadna część niniejszej publikacji nie może być powielana w żadnej formie (kopiowanie, przechowywanie w formie elektronicznej do późniejszego wykorzystania) bez pisemnej zgody jej właściciela, firmy Tecnocom s.c.

3 Kim jest firma Tecnoalarm? Firma Tecnoalarm jest jednym z dynamiczniej rozwijających się producentów w branży systemów alarmowych. Od momentu powstania w 1977 roku firma Tecnoalarm podjęła prace nad stworzeniem nowatorskiego technologicznie i efektywnego systemu ochrony osób i mienia. Innowacyjny projekt i doskonałe wykonanie szybko odniosły rynkowy sukces wynosząc firmę Tecnoalarm na pozycję lidera w Europie przynosząc jednocześnie uznanie wśród profesjonalistów. Marka Tecnoalarm doceniona na całym świecie, zyskała uznanie również w Polsce. Kilka lat temu firma Tecnoalarm podjęła współpracę ze studiem Pininfarina, które zajęło się stylizacją obudów urządzeń produktów Tecnoalarm. Firma Tecnoalarm przykłada dużą wagę do zewnętrznego wyglądu swych produktów tak by mogły one spełniać swe funkcje i jednocześnie cieszyć oko w każdym, zwłaszcza eleganckim, pomieszczeniu. Pininfarina dba o wygląd urządzeń nadając im ciekawy, unikatowy charakter przy zachowaniu jednorodnej linii całej serii. Pierwszym produktem z nowoczesnym linii była zewnętrzna syrena. Jest to urządzenie, które instalowane jest zwykle w widocznym miejscu. Jej klasyczny prostokątny wygląd zastąpiono smukłymi kształtami z liniami zbiegającymi się do trójkątnego okienka flesza. Zmieniono nawet wygląd śrub mocujących obudowę nadając im nowoczesny szyk. Obudowa SAELA dostępna jest w wielu kolorach białym, czerwonym, szarymmetalicznym, żółtym i chromowanym. Pininfarina opracowała dla Tecnoalarmu także projekty szeregu innych urządzeń syren wewnętrznych, central, czujek, klawiatur, zewnętrznych barier mikrofalowych itd. Dziś firma Tecnoalarm rezyduje w pięknym i nowoczesnym budynku zaprojektowanym by sprostać wymaganiom XXI wieku.

4 Systemy sygnalizacji włamania i napadu - spis treści strona Centrale alarmowe... 5 Panel dotykowy, Videoalarm, klawiatury LCD, LED Panel dotykowy IP, akcesoria Czytniki, moduły wejść, moduły wyjść, tablica synoptyczna, zasilacze Systemy bezprzewodowe - czujki, kontakty, klawiatury, zewnętrzne czujki, bariery IR Sygnalizatory zewnętrzne, wewnętrzne Czujki PIR, dualne, odporne na zwierzęta Czujki zewnętrzne Bariery zewnętrzne IR (Winbeam-Doorbeam, Quadbeam, BeamTower) Bariery mikrofalowe cyfrowe, analogowe (Explorer, Miniexplorer) Kontakty magnetyczne, czujki zalania wodą, inercyjne, roletowe, akumulatory... 39

5

6 CENTRALA ALARMOWA Dialog TP8-28 Linie Dostępna ilość linii 28 Płyta główna 2 standardowe 6 adresowalnych Linie przewodowe 28 Linie radiowe 28 Wyjścia Płyta główna 4 FUNKCJE SYSTEMU ZARZĄDZANIE DOSTĘPEM Magistrala RS Synteza głosu Pamięć zdarzeń Grupa (partycje) 8 Kody 120 Odciski palców 100 Karty RFID / breloki 100 Piloty 80 TP8-28 TP8-28GSM Timers 6 FUNKCJE FUNKCJE KOMUNIKACJI Ograniczenie dostępu 4 Kalendarz 2 Letni Zdalne komendy 8 Test połączenia TCP/IP) GSM-GPRS (opcja na CPU) TP8-28GSM IP (opcja na CPU) DDNS PROGNET3 Nr telefonu oraz adresy IP Videoalaem CCTV IP ROZBUDOWA MODUŁOWA PROGRAMOWANIE ZAAWANSOWANE Moduły wejść/wyjść 2 Moduły radiowe 2 Klawiatury LCD, Panele dotykowe 8 Klawiatury strefowe LED 8 Moduły wyjść 12 Akcje-operacje 128 Nr Telefonu 48 Akcesoria DANE TECHNICZNE App (iphone + Android) Podłączenie drukarki Zasilacz, Akumulator Obudowa ABS 14.4V DC, 12V /7Ah 350 x 285 x 93mm Certyfikat EN GRADE 2, GRADE 3

7 LED L1 L2 L3 - - SRI SRE SRI SRE L3 V+ KR1 KR0 TP BUS TP BUSVOC TP PROX TP OUT6OC ESP TP BUS + - A B A B A B S TPPKPROX PROX LED V+ ESP BUS VOC TP BUSVOC + - A B S OGC V+ + - KEY TPOUT6OC TP OUT6OC - OUT CENTRALA ALARMOWA - MODUŁY Moduł magistrali RS485, montowany na płytę centrali typ Plug-in Moduł magistrali RS-485 oraz sytezer mowy montowany na płytę centrali typ Plug-in Moduł czytnika AT-ProxKey montowany na płytę centrali typ Plug-in Moduł 6 wyjść OC dowolnie programowalnych, montowany na płytę centrali typ Plug-in - - V TP OUTREL TPOUTREL C NO NC Moduł wyjścia przekaźnikowego, montowany na płytę centrali typ Plug-in C NO NC ESP4-20 Moduł rozbudowy 4 wejść, montowany na płytę centrali typ Plug-in LCDPROX1 Klawiatura LCD graficzna, z funkcją czytnika PROXKEY PROX KEY Brelok użytkownika (załączanie/wyłączanie grup, wyjść itp.) AT-PROXKEY Czytnik breloka Prox Key

8 CENTRALA ALARMOWA Dialog TP10-42 Linie Dostępna ilość linii 42 Płyta główna 4 standardowe 6 adresowalnych Linie przewodowe 42 Linie radiowe 42 Wyjścia Płyta główna 6 FUNKCJE SYSTEMU ZARZĄDZANIE DOSTĘPEM Magistrala RS Synteza głosu Pamięć zdarzeń Grupa (partycje) 8 Kody 122 Odciski palców 100 Karty RFID / breloki 100 Piloty 80 TP10-42 Timers 8 FUNKCJE FUNKCJE KOMUNIKACJI Ograniczenie dostępu 6 Kalendarz 4 Letni Zdalne komendy 8 Test połączenia TCP/IP) GSM-GPRS (opcja na CPU) ESP GSM-GPRS IP (opcja na CPU) DDNS ESP LAN Nr telefonu oraz adresy IP Videoalaem CCTV IP ROZBUDOWA MODUŁOWA PROGRAMOWANIE ZAAWANSOWANE Moduły wejść/wyjść 10 Moduły radiowe 2 Klawiatury LCD, Panele dotykowe 8 Klawiatury strefowe LED 8 Moduły wyjść 16 Akcje-operacje Nr Telefonu 48 Akcesoria DANE TECHNICZNE App (iphone + Android) Podłączenie drukarki Zasilacz, Akumulator Obudowa ABS 14.4V DC, 12V /12Ah 398 x 309 x 108mm Certyfikat EN GRADE 3

9 ESP4-20 ESP-LAN ESP-GSM/GPRS PRO-ANTENA CENTRALA ALARMOWA - MODUŁY Moduł rozbudowy 4 wejść, montowany na płytę centrali typ Plug-in Interfejs do komunikacji z centralą poprzez sieć LAN montowany na płytę centrali typ Plug-in Moduł telefonu GSM-GPRS, montowany na płytę centrali typ Plug-in PRO-ANTENA - 12m Przewód do montażu anteny modułu GSM-GPRS poza obudową centrali, długość przewodu 4 metry lub 12 metrów. LCDPROX1 Klawiatura LCD graficzna, z wbudowanym czytnikiem PROXKEY LCD300/S Klawiatura LCD, z funkcją audio (projekt Pininfarina) DIGITEX Klawiatura LED strefowa, zewnętrzna, sygnalizacja zał./wył. nadtynkowa, wandaloodporna, klasa IP65. PROX KEY Brelok użytkownika (załączanie/wyłączanie grup, wyjść itp.) AT-PROXKEY Czytnik breloka Prox Key 8

10 CENTRALA ALARMOWA Dialog TP8-88 Linie Dostępna ilość linii 88 Płyta główna 8 standardowe 8 adresowalnych Linie przewodowe 88 Linie radiowe 88 Wyjścia Płyta główna 6 FUNKCJE SYSTEMU ZARZĄDZANIE DOSTĘPEM Magistrala RS Synteza głosu Pamięć zdarzeń Grupa (partycje) 16 Kody 202 Odciski palców 100 Karty RFID / breloki 360 Piloty 100 TP8-88 Timers 32 FUNKCJE FUNKCJE KOMUNIKACJI Ograniczenie dostępu 8 Kalendarz 4 Letni Zdalne komendy 16 Test połączenia TCP/IP) GSM-GPRS (opcja na CPU) ESP GSM-GPRS IP (opcja na CPU) DDNS ESP LAN Nr telefonu oraz adresy IP Videoalaem CCTV IP ROZBUDOWA MODUŁOWA PROGRAMOWANIE ZAAWANSOWANE Moduły wejść/wyjść 14 Moduły radiowe 2 Klawiatury LCD, Panele dotykowe 15 Klawiatury strefowe LED 15 Moduły wyjść 16 Akcje-operacje Nr Telefonu 48 BMS, KNX, otwarty protokół Tecno Out Akcesoria DANE TECHNICZNE App (iphone + Android) Podłączenie drukarki Zasilacz, Akumulatory Obudowa ABS 14.4V DC, 2 x 12V /18Ah 455 x 445 x 115mm Certyfikat EN GRADE 3

11 ESP-4IN ESP-OUT6OC ESP-LAN CENTRALA ALARMOWA - MODUŁY Moduł rozbudowy 4 wejść, montowany na płytę centrali typ Plug-in Moduł 6 wyjść OC dowolnie programowalnych, montowany na płytę centrali typ Plug-in Interfejs do komunikacji z centralą poprzez sieć LAN montowany na płytę centrali typ Plug-in ESP-GSM/GPRS Moduł telefonu GSM-GPRS, montowany na płytę centrali typ Plug-in PRO-ANTENA PRO-ANTENA - 12m Przewód do montażu anteny modułu GSM-GPRS poza obudową centrali, długość przewodu 4 metry lub 12 metrów. LCDPROX1 Klawiatura LCD graficzna, z wbudowanym czytnikiem PROXKEY LCD300/S Klawiatura LCD, z funkcją audio (projekt Pininfarina) DIGITEX Klawiatura LED strefowa, zewnętrzna, sygnalizacja zał./wył. nadtynkowa, wandaloodporna, klasa IP65. PROX KEY Brelok użytkownika (załączanie/wyłączanie grup, wyjść itp.) AT-PROXKEY Czytnik breloka Prox Key 10

12 CENTRALA ALARMOWA Dialog TP Linie Dostępna ilość linii 440 Płyta główna 12 standardowe 8 adresowalnych Linie przewodowe 424 Linie radiowe 160 Wyjścia Płyta główna 6 FUNKCJE SYSTEMU ZARZĄDZANIE DOSTĘPEM Magistrala RS Synteza głosu Pamięć zdarzeń Grupa (partycje) 32 Kody Odciski palców 100 Karty RFID / breloki Piloty 250 TP Timers 64 FUNKCJE FUNKCJE KOMUNIKACJI Ograniczenie dostępu 16 Kalendarz 4 Letni Zdalne komendy 32 Test połączenia TCP/IP) GSM-GPRS (opcja na CPU) ESP GSM-GPRS IP (opcja na CPU) DDNS ESP LAN Nr telefonu oraz adresy IP Videoalaem CCTV IP ROZBUDOWA MODUŁOWA PROGRAMOWANIE ZAAWANSOWANE Moduły wejść/wyjść 50 Moduły radiowe 3 Klawiatury LCD, Panele dotykowe 32 Klawiatury strefowe LED 32 Moduły wyjść 42 Akcje-operacje Nr Telefonu 48 BMS, KNX, otwarty protokół Tecno Out Akcesoria DANE TECHNICZNE App (iphone + Android) Podłączenie drukarki Zasilacz, Akumulatory Obudowa ABS 14.4V DC, 2 x 12V /18Ah 455 x 445 x 115mm Certyfikat EN GRADE 3 11

13 ESP-4IN ESP-OUT6OC ESP-LAN CENTRALA ALARMOWA - MODUŁY Moduł rozbudowy 4 wejść, montowany na płytę centrali typ Plug-in Moduł 6 wyjść OC dowolnie programowalnych, montowany na płytę centrali typ Plug-in Interfejs do komunikacji z centralą poprzez sieć LAN montowany na płytę centrali typ Plug-in ESP-GSM/GPRS Moduł telefonu GSM-GPRS, montowany na płytę centrali typ Plugin PRO-ANTENA PRO-ANTENA - 12m Przewód do montażu anteny modułu GSM-GPRS poza obudową centrali, długość przewodu 4 metry lub 12 metrów. LCDPROX1 Klawiatura LCD graficzna, z wbudowanym czytnikiem PROXKEY LCD300/S Klawiatura LCD, z funkcją audio (projekt Pininfarina) DIGITEX Klawiatura LED strefowa, zewnętrzna, sygnalizacja zał./wył. nadtynkowa, wandaloodporna, klasa IP65. PROX KEY Brelok użytkownika (załączanie/wyłączanie grup, wyjść itp.) AT-PROXKEY Czytnik breloka Prox Key 12

14 Panel dotykowy UTS 4,3 calowy ekran LCD pojemnościowy Menu w j.polskim (dostępnych do wyboru 8 języków) Możliwość obsługi inteligentnego domu wprost z panelu np. sterowanie oświetleniem, roletami okiennymi, bramą garażową itp. Wbudowany syntezer głosu Komunikacja RS-485 Przyjazna obsługa dla osób starszych i dzieci Graficzna wizualizacja Wymiary : 154 x x 23mm Czytnik breloka PROX KEY 7 calowy ekran LCD 840 x 480 (pojemnościowy) Menu w j.polskim (dostępnych do wyboru 8 języków) Możliwość obsługi inteligentnego domu wprost z panelu np. sterowanie oświetleniem, roletami okiennymi, bramą garażową itp. Wbudowany syntezer głosu Wbudowany USB Komunikacja RS-485 Przyjazna obsługa dla osób starszych i dzieci Graficzna wizualizacja Funkcje programowania centrali Max. 32 Panele w systemie w zależności od zastosowanej centrali Standardowy kolor ramki: Biały UTS 4.3 PROX UTS C Licencja rozszerzona pszypisana do nr seryjnego UTS Możliwość wgrania 32 map/zdjęć w formacie BMP/JPEG Możliwość nanoszenia ikon odpowiadających liniom, strefom (grupy), zdalnym komendom, 32 ikony na pojedynczą mapę Przyciski Makro Wizualizacja graficzna stanu systemu Funkcja ramki elektronicznej UTS/AV Ramka do UTS w kolorze: Metal, Titanium, Czarnym UTS/CG/CT/CN 13

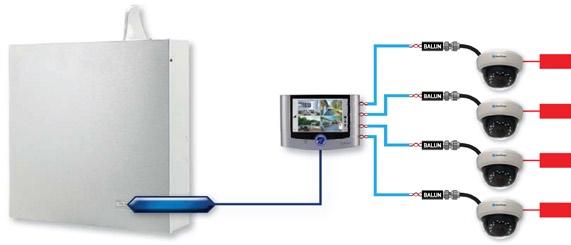

15 UTS-V4 UTS-V8 Panel dotykowy VIDEO 7 calowy pojemnościowy ekran LCD 840 x kamery analogowe max 960H (wbudowane video balun ) Powiązanie kamer z czujkami do wizualizacji alarmu Podział, sekwencja itp. Menu w j.polskim (dostępnych do wyboru 8 języków) Możliwość obsługi inteligentnego domu wprost z panelu np. sterowanie oświetleniem, roletami okiennymi, bramą garażową itp. Wbudowany syntezer głosu Wbudowany USB Komunikacja RS-485 Przyjazna obsługa dla osób starszych i dzieci Graficzna wizualizacja Funkcje programowania centrali Max. 32 Panele w systemie w zależności od zastosowanej centrali Standardowy kolor ramki: Biały Wszystkie parametry j.w. 8 kamer analogowych max 960H (wbudowane video balun ) Powiązanie kamer z czujkami do wizualizacji alarmu Podział, sekwencja itp. Standardowy kolor ramki: Biały UTSV/AV Licencja rozszerzona pszypisana do nr seryjnego UTSV Możliwość wgrania 32 map/zdjęć w formacie BMP/JPEG Możliwość nanoszenia ikon odpowiadających liniom, strefom (grupy), zdalnym komendom, 32 ikony na pojedynczą mapę Przyciski Makro Wizualizacja graficzna stanu systemu Funkcja ramki elektronicznej ZASILANIE UTS V4 ZASILANIE ZASILANIE MAGISTRALA RS-485 ZASILANIE Centrala alarmowa Kamery CCTV 14

16 PANEL DOTYKOWY - IP 7 calowy pojemnościowy ekran LCD 840 x kamery IP Rejestracja z 8 kamer Kompresja wideo: H.264 Powiązanie kamer z czujkami do wizualizacji alarmu Podział, sekwencja itp. Menu w j.polskim (dostępnych do wyboru 8 języków) Możliwość obsługi inteligentnego domu wprost z panelu np. sterowanie oświetleniem, roletami okiennymi, bramą garażową itp. Wbudowany syntezer głosu Wbudowany USB oraz SD Przyjazna obsługa dla osób starszych i dzieci Graficzna wizualizacja Funkcje programowania centrali Max. 3 Panele w systemie Standardowy kolor ramki: Biały Zasilanie: 12V dc lub PoE 48V UTS E UTS E PoE PRZYKŁADY KONFIGURACJI UTS E PoE TECNOSWICH WAN POŁĄCZENIE LAN POE USB PORT MAGISTRALA RS-485 KAMERY IP HDD Centrala alarmowa Ethernet PORT LAN MAGISTRALA RS

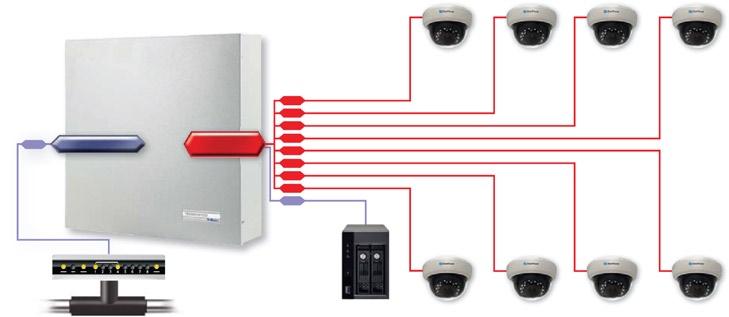

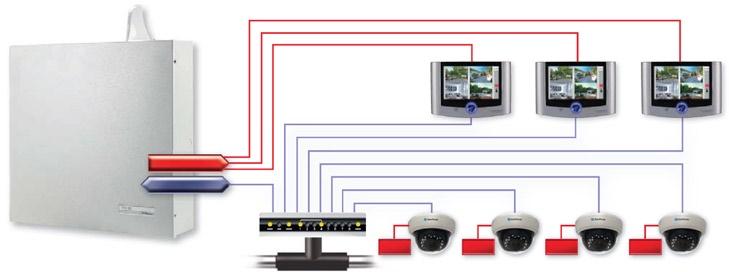

17 TECNOSWICH 1 Port WAN Port LAN (8x PoE) Max. 80W dla portów PoE Wyjście 1,5A/12Vdc Nadzór nad zasilaczem i akumulatorem Zasilacz 5A Port USB dla HDD Ochrona sabotażowa obudowy Monitor diagnostyki Swich programowalny RJ45-10/100Mbps POŁĄCZENIE - IP PRZYKŁADY KONFIGURACJI TECNOSWICH 0 0 WAN POŁĄCZENIE LAN POE Ethernet NVR KAMERY IP PRZYKŁADY KONFIGURACJI UTS E ZASILANIE 12Vdc PORT LAN Centrala alarmowa ZASILANIE ZASILANIE ZASILANIE ZASILANIE Ethernet KAMERY IP 16

18 KAMERY IP Rozdzielczość: 2Mpx 1920 x 1080 Obiektyw 3,6mm Tryb Dzień&NOC (mechaniczny filtr IR) Promiennik: 30 LED Funkcje 3DNR, WDR Kompresja wideo: H.264, MJPEG Strumnienie: 2 Ilość klatek: 30fps Klasa szczelność: IP66 Zasilanie: 12Vdc - PoE Wymiary: 167mm x 66mm Rozdzielczość: 2Mpx 1920 x 1080 Obiektyw 3,6mm Tryb Dzień&NOC (mechaniczny filtr IR) Promiennik: 8 LED Funkcje 3DNR, WDR Kompresja wideo: H.264, MJPEG Strumnienie: 4 Ilość klatek: 30fps Slot na kartę: SD HC/Micro SD Wyjście serwisowe BNC Klasa szczelność: IP66 Zasilanie: 12Vdc - PoE Wymiary: 61,8mm x 309mm z uchwytem EZN-268 ENZ-1260 Rozdzielczość: 2Mpx 1920 x 1080 Obiektyw 3,3-10mm (motorzoom) Tryb Dzień&NOC (mechaniczny filtr IR) Promiennik: 44 LED Funkcje 3DNR, WDR, Wej/Wyj. alarmowe Kompresja wideo: H.264, MJPEG Strumnienie: 2 Ilość klatek: 30fps Slot na kartę: SD HC/Micro SD Audio dwukierunkowe Grzałka Klasa szczelność: IP66 Zasilanie: 12Vdc - PoE Wymiary: 105,8mm x 360mm z uchwytem ENZ-3260 Rozdzielczość: 2Mpx 1920 x 1080 Obiektyw 3,6mm Tryb Dzień&NOC (mechaniczny filtr IR) Promiennik: 36 LED Funkcje 3DNR, WDR Kompresja wideo: H.264, MJPEG Strumnienie: 2 Ilość klatek: 30fps Klasa szczelność: IP66 Zasilanie: 12Vdc - PoE Wymiary: 120mm x 95mm EBN

19 EHN3260 EPN-4122 Rozdzielczość: 2Mpx 1920 x 1080 Obiektyw autoiris 3-9mm Tryb Dzień&NOC (mechaniczny filtr IR) Promiennik: 33 LED Funkcje 3DNR, WDR Kompresja wideo: H.264, MJPEG Slot na kartę: SD HC/Micro SD Strumnienie: 2 Audio dwukierunkowe Ilość klatek: 30fps Klasa szczelność: IP68/ antywandal IK10 Grzałka Zasilanie: 12Vdc - PoE Wymiary: 166mm x 138mm KAMERY IP, NVR Rozdzielczość: 1,3Mpx 1280 x 960 Obiektyw autoiris zoom optyczny x22 Tryb Dzień&NOC (mechaniczny filtr IR) Preset, Pattern, detekcja ruchu, strefy prywatności Funkcje 3DNR, WDR Kompresja wideo: H.264, MJPEG Slot na kartę: SD HC/Micro SD Strumnienie: 2 Audio dwukierunkowe Ilość klatek: 25fps Klasa szczelność: IP66/ antywandal IK10 Grzałka Zasilanie: 24VAC Wymiary: 180mm x 280mm EKB500 Klawiatura do kamer PTZ Sterowanie: przysłona, ostrość zoom Zasilanie: USB Wymiary: 200mm x 200mm x 109mm ENVR8304X-4 Ilość kanałów 4 Kompresja H.264 Rozdzielczość nagrywania -wyświetlania 1920x1080 Odświażanie 100fps (1080p) Pentaplex Dysk HDD 1 max. 2TB Mobilne aplikacje ios, Android Wejścia-wyjścia alarmowe 4 Wyjście monitorowe HDMI, VGA DDNS (Everfocus) bezpłatny Wymiary: 160mm x 160mm x 45mm ENVR8304X-16 Ilość kanałów 16 Kompresja H.264 Rozdzielczość nagrywania -wyświetlania 1920x1080 Odświażanie 400fps (1080p) Pentaplex Dysk HDD 4 max. 16TB Mobilne aplikacje ios, Android Wejścia-wyjścia alarmowe 4 Wyjście monitorowe HDMI, VGA DDNS (Everfocus) bezpłatny Wymiary: 430mm x 423mm x 72mm 18

20 Czytniki kart zbliżeniowych - biometryczne Czytnik zbliżeniowy o zasięgu 80 mm, połaczenie RS-485, częstotliwość: 13,56 MHz, sygnalizacja 3 LED, kolor obudowy: biały, szary, czarny, wymiary 91x138x54 mm. Projekt obudowy Pininfarina. Czytnik linii papilarnych, wbudowany port USB, połączenie RS-485, pamięć wewnętrzna, sygnalizacja 3 LED, kolor obudowy: biały, szary, czarny, wymiary 91x138x54 mm, wbudowany port USB. Projekt obudowy Pininfarina. Czytnik linii papilarnych + czytnik zbliżeniowy o zasięgu 80 mm, częstotliwość: 13,56MHz, połączenie RS-485, pamięć wewnętrzna, sygnalizacja 3 LED, kolor obudowy: biały, szary, czarny, wymiary 91x138x54 mm, wbudowany port USB. Projekt obudowy Pininfarina. APR-CARD APR-FINGER APR-FINGER-CARD CARD Karta zbliżeniowa wysokiego bezpieczeństwa, kompatybilność z ISO 14443A Karta zbliżeniowa wysokiego bezpieczeństwa, kompatybilność z ISO 14443A KEY FOB Niezależny moduł współpracujący z czytnikiem APR-FINGER, komunikacja RS-485, 3 przekaźniki dowolnie programowalne, 100 indywidualnych użytkowników, programowanie poprzez komputer PC. FINGER-KEY SABOTAŻ WYJŚCIE ŚWIATŁO ROLETY DRZWI RS-485 ZASILANIE 19

21 SPEED4/A SPEED4-14OC SPEED8STD Moduł rozbudowy 8 wejść, bez zasilacza MODUŁY WEJŚĆ/WYJŚĆ Moduł rozbudowy 4 wejść, 1 wyjście,bez zasilacza, obsługa czujek RDV oraz barier cyfrowych serii WINBEAM & DOORBEAM Moduł rozbudowy 4 wejść, 14 wyjść, bez zasilacza, obsługa czujek RDV oraz barier cyfrowych serii WINBEAM & DOORBEAM SPEED8/A Moduł rozbudowy 8 wejść, 2 wyjścia, bez zasilacza, obsługa czujek RDV oraz barier cyfrowych serii WINBEAM & DOORBEAM SPEED8ALM Moduł rozbudowy 8 wejść, 5 wyjść, zasilacz 1,9 A, obudowa z miejscem na akumulator 7 Ah, obsługa czujek RDV oraz barier cyfrowych serii WINBEAM & DOORBEAM. Projekt obudowy Pininfarina. SPEED4 PLUS Moduł rozbudowy 4 wejścia cyfrowe dla czujników i barier serii BUS, + 4 wejścia analogowe, 1 wyjście, bez zasilacza, obsługa czujek RDV oraz barier cyfrowych serii WINBEAM & DOORBEAM SPEED8 PLUS Moduł rozbudowy 8 wejść cyfrowych dla czujników i barier serii BUS, 2 wyjścia, bez zasilacza SPEED8ALM PLUS Moduł rozbudowy 8 wejść cyfrowych dla czujników i barier serii BUS, 4 wyjścia, zasilacz 1,9 A, obudowa z miejscem na akumulator 7 Ah, obsługa czujek RDV. Projekt obudowy Pininfarina. C100P Obudowa do modułu SPEED8 oraz SPEED8STD. Projekt obudowy Pininfarina. 20

22 MODUŁY WYJŚĆ - TABLICE SYNOPTYCZNE Moduł 4 wyjść przekaźnikowych, NC-NO, obciążenie styków 0,3A dowolnie programowalny, możliwość klonowania modułów. Moduł 8 wyjść przekaźnikowych, NC-NO, 7 przekaźników o obciążeniu styków 0,3A + 1 przekaźnik 4A, dowolnie programowalny, możliwość klonowania modułów. Moduł 8 wyjść przekaźnikowych, NC-NO, obciążenie styków 4A dowolnie programowalny, możliwość klonowania modułów. ESP4RS ESP8RSP ESP8RSP Moduł 32 wyjść dowolnie programowany ESP32OCN Tablica synoptyczna sterowana poprzez RS485, 32 LED-y z opisem SINOTTICO32N ZASILACZE KONWENCJONALNE - ADRESOWALNE RSC Zailacz 8A zasilanie 13,8Vdc: - Miejsce na akumulator 2 x 18Ah - Test akumulatorów SD - Sygnalizacja LED pracy zasilacza - akumulatorów - 2 wyjścia przekaźnikowesygnalizacji błędów - 5 wyjść 13,8Vdc - Grado 2 (12 godzin)en Grado 3 (30 godzin)en TAPS-8 Zailacz 8A adresowalny RSC zasilanie 13,8Vdc: - Komunikacja RS Miejsce na akumulator 2 x 18Ah - Test akumulatorów SD - Sygnalizacja LED pracy zasilacza - akumulatorów - Ciągła kontroala prazy zasilacza i akumulatorów - 10 stanów - 4 wyjść dowolnie programowalne - Grado 2 (12 godzin)en Grado 3 (30 godzin)en TAPS-8 BUS 21

23 STARRS485 CENTRALA ALARMOWA - AKCESORIA Moduł rozdzielacza-seperatora magistrali RS485, 6 magistral 3 pętle, kontrola RS485 na wyjściach Przykład - połączenie modułów RS485 w Pętle (pętla 1 z 3 możliwych na module STARRS485) Przykład - połączenie modułów RS485 w Gwiazdę (gwiazda 2 z 6 możliwych na module STARRS485) SPEED RS485 Wzmacniacz linii RS 485, wzmocnienie komunikacji RS485 o 1km PROGUSB Interfejs USB, RS232, TTL, RS485 do programowania centrali przez komputer PC PROGNET3 Interfejs do komunikacji z centralą poprzez sieć LAN (Dialog TP828, oraz Dialog256R, DDNS PROGNET Tecno Out Interfejs do komunikacji z centralą poprzez sieć LAN z otwartym protokołem np. BMS (Dialog 64R oraz Dialog256R) TECNOMONITOR Program do zarządzania oraz wizualizacji graficznej obiektu na komputerze PC dla użytkownika, tworzenie mapy obiektu, monitoring w czasie rzeczywistym TECNOMODEM Stacja monitorowania 2 linie telefoniczne, pamięć zdarzeń, modem, licencja programu stacji monitorującej, telefon GSM, LAN 22

24 Konwerter światłowodowy danych - RS485 - Wejście/wyjście: RS485/Światłowód - Kabel światłowód : 50/125μm lub 6.5/125μm - Połączenie typu ST - 4 kilometry przy połaczeniu typu petli - 2 kilometry przy połączeniu punkt-punkt metrów dla toru synchronizacji Beamtower, Explorer Bus - Zasilanie: 8V...31V DC - Obsługa wszystkich urzadzeń magistralowych Tecnoalarm - Temperatura pracy: -20 C +70 C Połączenie w pętli FIBRA Połączenie punkt-punkt 23

25 RX450 RX300HS URZĄDZENIA BEZPRZEWODOWE Protokół pozwala na obsługę urządzeń bezprzewodowych w trybie zarówno jedno jak i dwu kierunkowym, w podwójnej częstotliwości 433MHz i 868MHz. Dzięki zaawansowanemu algorytmowi szyfrowania pozwala zapewnić niezawodność komunikacji i wysoką odporność na zakłócenia. System energooszczędnego zarządzania gwarantuje maksymalny czas pracy bez wymiany baterii. Odbiornik urządzeń bezprzewodowych, częstotliwość: 433/868 MHz, Ilość modułów na magistrali RS485: 1 Odbiornik urządzeń bezprzewodowych, częstotliwość: 433/868 MHz, Ilość modułów na magistrali RS485: 3 TX240-3 Pilot 3 kanałowy dowolnie programowany (projekt Pininfarina) TX310 Kontakt magnetyczny bezprzewodowy + 2 wejścia na styk NC, czujkę inercyjną lub roletową, bateria 3,6 V, częstotliwość 433/868 MHz, kolor biały i brązowy (projekt Pininfarina) TWINBAND WL Czujka PIR bezprzewodowa, 433/868 MHz (wersja odporna na zwierzęta do 22kg.). Projekt obudowy Pininfarina - soczewka szerokokątna zasięg 14 metrów - soczewka kurtynowa zasięg 22 metry - soczewka PET 88,5 0 zasięg 17 metrów SMOKY Czujka dymu bezprzewodowa, 433/868 MHz, 3 poziomy czułości, bateria Lithium 3.6V, wymiary 100x55mm 24

26 CZUJKI BEZPRZEWODOWE Bezprzewodowa bariera IR, 2 wiązki, zasięg chronionej strefy 80 metrów TX-RX, podwójna częstotliwość 433MHz/868MHz, czas pracy przy wbudowanych akumulatorach 2x13Ah 3,6 V od 3 do 7 lat, kontrola akumulatora, sabotażu, sygnału itd. Bezprzewodowa zewnętrzna czujka 3 PIR kurtyna, zasięg chronionej strefy 15 metrów, podwójna częstotliwość 433/868 MHz, czas pracy przy wbudowanych akumulatorach 13Ah 3,6V 4 lata, kontrola akumulatora, sabotażu, sygnału itd. Projekt obudowy Pininfarina. Parametry j.w. max. zasięg detekcji do 30 metrów DUALBEAM WL TRIRED WL/15 TRIRED WL/30 CZUJKA ZEWNĘTRZNA PIR x2 Bezprzewodowa zewnętrzna czujka do ochrony obwodowej drzwi, okien, tarasów, 2x PIR kurtyna, zasięg chronionej strefy 5 metrów, regulacja zliczania impulsów, kontakt magnetyczny. Kolor obudowy biały i brązowy. DRED500 BWL CZUJKA ZEWNĘTRZNA PIR x3 GLOB500BWL jest bezprzewodową czujką do zewnętrznego montażu, łączącą w sobie potrójną podczerwień. Dzięki kombinacji 43 wiązek podczerwieni rozchodzących się w 5 płaszczyznach uzyskujemy bardzo dokładną ochronę zabezpieczonej strefy co spełnia najostrzejsze wymagania użytkownika. Programowalna logika detekcji AND pozwala na dostosowanie czujki do pracy w najbardziej różnorodnych warunkach. Wyposażono ją także w programowalny antymasking i automatyczną diagnostykę jej pracy, taką jak test automatyczny i kompensacja temperatury. Czujka eliminuje fałszywe alarmy spowodowane przez zwierzęta. GLOB500 BWL 25

27 RTX500S URZĄDZENIA BEZPRZEWODOWE Protokół jest w pełni kompatybilny z urządzeniami serii 500BWL. Jego wyjątkowe cechy wyróżniają go od wszystkich innych protokołów obecnych na rynku: dwuzakresowa częstotliwość (433MHz i 868MHz) dzielona na 16 kanałów dla każdej z częstotliwości, automatyczna synchronizacja, 5 cyfrowych trybów modulacji, automatycznie ustalana moc transmisji, podwójny algorytm szyfrowania (AES 128bit i XTEA 128bit). Wszystkie powyższe cechy pozwalają osiągnąć wyjątkowe i nieporównywalne poziomy odporności systemu na zakłócenia oraz próby zagłuszania, jak i bardzo niski pobór prądu gwarantujący długi czas bezobsługowej pracy. Zasięg radiowy w terenie otwartym 1.5 km. 3 -krotnie większa przenikliwość przez materiały Bit rate: bps. Zdalne programowanie/zmiana parametrów czujek, syren urządzeń radiowych dzięki technologii RSC. Odbiornik urządzeń bezprzewodowych, częstotliwość: 433/868 MHz, protokół SYNC@BWL, 4 kanały częstotliwości, komunikacja dwukierunkowa. RTX500 Odbiornik urządzeń bezprzewodowych, częstotliwość: 433/868 MHz, protokół ASYNC@WL oraz SYNC@BWL, 16 kanałów częstotliwości, komunikacja dwukierunkowa. Port USB typ B. CMD500BWL Pilot 6 kanałowy dowolnie programowany. Podwójna częstotliwość: 433MHz oraz 868 MHz. Komunikacja dwukierunkowa. Bateria 3V/0.62Ah Li - czas pracy powyżej 4 lata. Kolor biały lub czarny. SAEL500WL Sygnalizator bezprzewodowy z komunikacją dwukierunkową. Bateria 7,2V/13Ah Li - czas pracy powyżej 4 lat. Projekt obudowy Pininfarina. 26

28 CZUJKI BEZPRZEWODOWE Czujka PIR bezprzewodowa, 433/868 MHz (wersja odporna na zwierzęta do 22kg.). Komunikacja dwukierunkowa. Projekt obudowy Pininfarina - soczewka szerokokątna zasięg 14 metrów - soczewka kurtynowa zasięg 22 metry - soczewka PET 88,5 0 zasięg 17 metrów Kontakt magnetyczny bezprzewodowy + 2 wejścia na styk NC, czujkę inercyjną lub roletową, bateria 3,6 V, częstotliwość 433/868 MHz, kolor biały i brązowy. Komunikacja dwukierrunkowa. Projekt obudowy Pininfarina. IR500 BWL TX500 BWL CZUJKA ZEWNĘTRZNE PIR x2 Bezprzewodowa zewnętrzna czujka do ochrony obwodowej drzwi, okien, tarasów, 2 PIR kurtyna, zasięg chronionej strefy 5 metrów, regulacja zliczania impulsów,, kontakt magnetyczny. Kolor obudowy biały i brązowy. Komunikacja dwukierunkowa. DRED500 BWL CZUJKA ZEWNĘTRZNE PIR x3 GLOB500BWL jest bezprzewodową czujką do zewnętrznego montażu, łączącą w sobie potrójną podczerwień. Dzięki kombinacji 43 wiązek podczerwieni rozchodzących się w 5 płaszczyznach uzyskujemy bardzo dokładną ochronę zabezpieczonej strefy co spełnia najostrzejsze wymagania użytkownika. Programowalna logika detekcji AND pozwala na dostosowanie czujki do pracy w najbardziej różnorodnych warunkach. Wyposażono ją także w programowalny antymasking i automatyczną diagnostykę jej pracy, taką jak test automatyczny i kompensacja temperatury. Czujka eliminuje fałszywe alarmy spowodowane przez zwierzęta. GLOB500 BWL 27

29 SYGNALIZATORY ZEWNĘTRZNE AKUSTYCZNO-OPTYCZNE SAEL2010/LGR SAEL2010/LAL SAEL2010/PROLED SAEL2010/BUS Kolor: srebrny, 109 db / 3m, optyczny system antypiankowy, sygnalizacja LED, obudowa ABS. Projekt obudowy Pininfarina. Zgodność z normą : EN GRADE-3 Kolor: srebrny 109 db / 3m, optyczny system antypiankowy, sygnalizacja LED, obudowa aluminiowa. Projekt obudowy Pininfarina Zgodność z normą : EN GRADE-3 Aluminiowy, system antypiankowy i udarowy, sygnalizacja LED Projekt obudowy Pininfarina. Zgodność z normą : EN GRADE-4 Programowany z PC, połączenie RS485, akustyczno-optyczny LED, obudowa aluminiowa, system antypiankowy. Technologia RSC Projekt obudowy Pininfarina. Zgodność z normą : EN GRADE-3 SAEL2010/PROBUS Programowany z PC, połączenie RS485, akustyczno-optyczny LED, obudowa aluminiowa, system antypiankowy, system udarowy. Technologia RSC. Projekt obudowy Pininfarina. Zgodność z normą : EN GRADE-4 SYGNALIZATORY WEWNĘTRZNE AKUSTYCZNO-OPTYCZNE SIREL 2000 Z przetwornikiem piezoelektrycznym 115 db / 3 m. Projekt obudowy Pininfarina. SIREL 2000L Flash (10 LED-ów) + przetwornik piezoelektryczny 115 db / 3m. Projekt obudowy Pininfarina. SIREL 2000F Flash Xenon + przetwornik piezoelektryczny 115 db / 3 m. Projekt obudowy Pininfarina. SIRTEC Dynamiczny, samozasilany, 117 db/1 m, programowany typ dźwięku oraz czas działania.miejsce na akumulator 2.2Ah-12V. Wymiary 290x95x70. Kolor: biały, szary metalik. Projekt obudowy Pininfarina Zgodność z normą : EN GRADE-2 SIRTEC BUS Dynamiczny, samozasilany, adresowalny RSC, 117dB/1m Programowane trybu alarmu, dźwięku, kontrola zasilania, akumulatora, głośnika. Miejsce na akumulator 2.2Ah-12V. Wymiary 290x95x70. Kolor: biały, szary metalik. Projekt obudowy Pininfarina. Zgodność z normą : EN GRADE-3 28

30 CZUJKI PIR Cyfrowa czujka PIR z funkcją PET, cyfrowa analiza obszaru,, look-down, RF 200 V/m, zasięg 14, 22 lub 17 metrów, kąt Odporna na zwierzęta do 35kg. Projekt obudowy Pininfarina. INFROTEK Cyfrowa czujka PIR z funkcją ANTYMASKING, cyfrowa analiza obszaru, look-down, RF 200 V/m, zasięg 18 metrów, kąt Projekt obudowy Pininfarina. Czujka PIR sufitowa 360 0, Maksymalna wysokość montażu 8 metrów, licznik impulsów, pamięć alarmu. INFROTEK MASK OMNISPACE CZUJKI DUALNE - CZUJKI ODPORNE NA ZWIERZĘTA Czujka dualna PIR+Mikrofala, zasięg 18 metrów, kąt 108 0, look-down. Projekt obudowy Pininfarina. Zgodność z normą : EN GRADE-2 Czujka PIR + MW, podwójny antymasking, system AND/RDV/ WALK/WALK+RDV, cyfrowa analiza obszaru, look-down, RF200V/m, system RDV, zasięg od 3 do 18 metrów. Zgodność z normą : EN GRADE-3 TWINTEC 18 TWINTEC MASK/18 Czujka PIR + MW, system AND/RDV/WALK/WALK+RDV, cyfrowa analiza obszaru, look-down,rf 200 V/m, system RDV, zasięg 18 metrów. Projekt obudowy Pininfarina. Zgodność z normą : EN GRADE-2 Zdalne programowanie parametrów czujki z PC, system system AND/RDV/WALK/WALK+RDV, cyfrowa analiza obszaru, wizualizacja przebiegu mikrofali oraz PIR, graficzna pamięć alarmu (max. 128 zdjeć) system RDV, podwójny antymasking, zasięg 18 metrów. Projekt obudowy Pininfarina. Zgodność z normą : EN GRADE-3 TWINTEC BUS TWINTEC MASK BUS Statyw ruchomy z sabotażem, ochrona przewodu do czujki IR2000, IR 05, Dualtecno, Twintec SN

31 CZUJKI ZEWNĘTRZNE PIR TRIRED TRIRED BUS Przewodowa zewnętrzna czujka, 3 PIR kurtyna, zasięg chronionej strefy 30 metrów regulowany, regulacja zliczania impulsów, antymaskig, uchwyt ścienny. Współpraca z dowolną centralą alarmową. Projekt obudowy Pininfarina. Zgodność z normą : EN GRADE-3 CYFROWA ADRESOWALNA CZUJKA ZEWNĘTRZNA PIR Przewodowa adresowalna zewnętrzna czujka, 3 PIR kurtyna, zasięg chronionej strefy 30 metrów regulowany, wszystkie parametry programowane z komputera PC, regulacja zliczania impulsów, antymaskig, zasięg itd. Uchwyt ścienny w komplecie. Graficzna pamięć alarmu. Wykonana w technologii RSC. Zgodność z normą : EN GRADE-3 Czujka 3 x PIR do zastosowań na zewnątrz 30

32 CZUJKI DUALNE ZEWNĘTRZNE PIR + MW GLOBAL SPACE jest czujką dualną do zewnętrznego montażu, łączącą w sobie dwie technologie: potrójną podczerwień oraz mikrofalę. Dzięki kombinacji 43 wiązek podczerwieni rozchodzących się w 5 płaszczyznach w połączeniu z wiązką mikrofalową uzyskujemy bardzo dokładną ochronę zabezpieczonej strefy co spełnia najostrzejsze wymagania użytkownika. Programowalna logika detekcji AND pozwala na dostosowanie czujki do pracy w najbardziej różnorodnych warunkach. Wyposażono ją także w programowalny antymasking i automatyczną diagnostykę jej pracy, taką jak test automatyczny i kompensacja temperatury. Zgodność z normą : EN GRADE-3 Czujka eliminuje fałszywe alarmy spowodowane przez zwierzęta. Kątowy uchwyt montażowy: - Kąt lub 45 0 Daszek ochronny - Wymiary 136 x 58 x 162 mm GLOBAL SPACE GLOBAL SPACE BUS STAFFA GLOB GSD Dualna czujka 3 x PIR + MW do zastosowań na zewnątrz 31

33 CZUJKI ZEWNĘTRZNE PIR DUALRED DUALRED BUS Przewodowa zewnętrzna czujka do ochrony obwodowej drzwi, okien, tarasów, 2 PIR kurtyna, zasięg chronionej strefy 5 metrów, regulacja zliczania impulsów, antymaskig, kontakt magnetyczny. Współpraca z dowolną centralą alarmową. Kolor obudowy biały i brązowy. CYFROWE CZUJKI ZEWNĘTRZNE PIR ADRESOWALNE Przewodowa adresowalna zewnętrzna czujka do ochrony obwodowej drzwi, okien, tarasów, 2 PIR kurtyna, zasięg chronionej strefy 5 metrów, regulacja zliczania impulsów, antymaskig, kontakt magnetyczny. Graficzna pamięć alarmu. Wykonana w technologii RSC. Kolor obudowy biały i brązowy. Pasywna czujka podczerwieni do zastosowań na zewnątrz Czujka DUALRED, oferuje wiele rozwiązań w ochronie obwodowej drzwi, okien, tarasów itp. Detekcja w czujce realizowana jest w oparciu o dwie kurtyny pasywnej podczerwieni oraz wbudowany kontakt magnetyczny. Dodatkowo czujka DUALRED BUS posiada wejście programowane dla zewnętrznych czujników inercyjnych lub zewnętrznych kontaktów magnetycznych. Czujki kurtynowe oraz kontakt magnetyczny / inercyjny mogą być zaprogramowane w systemie logicznymi AND lub OR jako dwie niezależnie rozpoznawalne strefy. Możliwością zarządzania lokalnego lub po sieci LAN-WAN w technologii Ethernet. Czujka DUALRED BUS może być stosowana w pomieszczeniach wewnętrznych jak na zewnętrzn unikając bezpośrednich działań warunków atmosferycznych. Czułość, prędkość przemieszczania oraz liczba impulsów dla czujki podczerwieni są programowalne. Możliwe jest zaprogramowanie czujki tak, aby była możliwość identyfikacji kierunku przecięcia jednej z dwóch kurtyn: priorytet IR(A) + IR(B), priorytet IR(B) + IR(A) lub bez priorytetu. Czujka chroniona jest przed otwarciem i oderwaniem od ściany oraz jest w stanie wykryć próby maskowania. Jeśli kontakt magnetyczny w trakcie załączania strefy będzie otwarty istnieje możliwość zaprogramowania automatycznego wykluczenia, który zmienia logikę detekcji w OR. Czujka DUALRED BUS posiada funkcje kompensacji temperatury i autodiagnostyki. Pełna funkcjonalność technologii zarządzania RSC : programowanie, zdalne zarządzanie i kontrola wszystkich parametrów pracy czujki. 32

34 BARIERY PODCZERWIENI CYFROWE 2 wiązki, zasięg 16 metrów, wysokość 60 cm, obudowa aluminiowa, dostępny w 3 kolorach WINBEAM/S60 3 wiązki, zasięg 16 metrów, wysokość 80 cm, obudowa aluminiowa, dostępny w 3 kolorach WINBEAM/S80 4 wiązki, zasięg 16 metrów, wysokość 105 cm, obudowa aluminiowa, dostępny w 3 kolorach 5 wiązek, zasięg 16 metrów, wysokość 130 cm, obudowa aluminiowa, dostępny w 3 kolorach 6 wiązek, zasięg 16 metrów, wysokość 155 cm, obudowa aluminiowa, dostępny w 3 kolorach 7 wiązek, zasięg 16 metrów, wysokość 180 cm, obudowa aluminiowa, dostępny w 3 kolorach 8 wiązek, zasięg 16 metrów, wysokość 205 cm, obudowa aluminiowa, dostępny w 3 kolorach WINBEAM/S105 WINBEAM/S130 DOORBEAM/S155 DOORBEAM/S180 DOORBEAM/S205 Synchronizacja Konfiguracja 33

35 CYFROWE BARIERY PODCZERWIENI BEAMTOWER BEAMTOWER/4 BEAMTOWER/6 BEAMTOWER/8 Bariery BeamTower są całkowicie odporne na wpływ radarów stosowanych na lotniskach oraz na wpływ innych silnych radarów stosowanych na potrzeby wojska. Bezprzewodowy pomiar martwych pól, komunikacja bezprzewodowa z odbiornikiem zapewnia swobodną kalibrację czułości bariery na obiekcie. SZCZEGÓLNIE PRZYDATNA FUNKCJA NA DŁUGICH DYSTANSACH. Za pomocą JEDNEGO oprogramowania systemowego następuje kalibracja, programowanie oraz monitoring wszystkich barier. Bariery BeamTower 4 BeamTower 6 BeamTower 8 Zasięg na zewnątrz Obróbka sygnału Pamięć alarmu Bariera adresowalna max. 150 metrów cyfrowa graficzna dla każdej wiązki indywidualnie Ilość wiązek DUALNYCH Tryb pracy Nadzór pracy wiązki Anty-masking Kalibracja opóźnienia Zasilanie 16 algorytmów do wyboru kontrola pracy każdej wiązki indywidualnie 13,8 Vdc lub 24 Vac (zalecane) Pobór prądu RX maksymalny 165 ma 180 ma 196 ma Pobór prądu TX maksymalny 197 ma 243 ma 288 ma Ochrona otwarcia obudowy Regulacja opóźnienia zadziałania Sygnalizacja błędnej pracy Termoregulator grzewczy Temperatura pracy 50~1000ms (kontrola pracy grzałki) 40 C do +55 C Wymiary (maksymalna wysokość) mm mm mm opcja mm Tester bezprzewodowy Monitor868 Zgodność z normą : EN GRADE-4 34

36 CYFROWE BARIERY PODCZERWIENI BEAMTOWER Dodatkowy nadajnik 4 wiązek dla powiększenia obszaru ochrony (patrz możliwości konfiguracji bariery - instrukcja obsługi) BT/4TX Dodatkowy odbiornik 4 wiązek dla powiększenia obszaru ochrony (patrz możliwości konfiguracji bariery - instrukcja obsługi) BT/4RX Dodatkowy nadajnik 6 wiązek dla powiększenia obszaru ochrony (patrz możliwości konfiguracji bariery - instrukcja obsługi) Dodatkowy odbiornik 6 wiązek dla powiększenia obszaru ochrony (patrz możliwości konfiguracji bariery - instrukcja obsługi) Dodatkowy nadajnik 8 wiązek dla powiększenia obszaru ochrony (patrz możliwości konfiguracji bariery - instrukcja obsługi) Dodatkowy odbiornik 8 wiązek dla powiększenia obszaru ochrony (patrz możliwości konfiguracji bariery - instrukcja obsługi) Uchwyt do montażu bariery do podłoża BT/6TX BT/6RX BT/8TX BT/8RX BESTAFFA Termoregulator grzewczy BERISC Transformator zasilający napięciem zmiennym 24 Vac TA1/2N Transformator dużej mocy wykorzystywany w ekstremalnych warunkach klimatycznych zasilający napięciem zmiennym 150VA/24 Vac TA/BT Tester bezprzewodowy do barier Explorer Bus i Quadbeam, BeamTower MONITOR868 BARIERY PODCZERWIENI QUADBEAM Bariera podczerwieni 2 DUALNE wiązki płynnie regulowane, zasięg zewnętrzny 100 metrów QUADBEAM/100 Bariera podczerwieni 2 DUALNE wiązki płynnie regulowane, zasięg zewnętrzny 200 metrów QUADBEAM/200 35

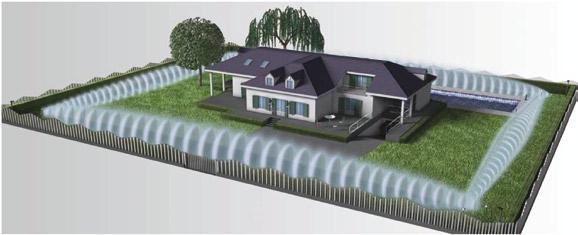

37 CYFROWE BARIERY MIKROFALOWE EXPLORER BUS EXPLORER BUS 600 EXPLORER BUS 1200 EXPLORER BUS 2200 Bariery mikrofalowe z cyfrowym przetwarzaniem sygnałów Explorer Bus to najwyższa technologia wykorzystująca zaawansowane układy mikroprocesorowe realizujące skomplikowane obliczenia. Wszystko po to, aby zwiększyć maksymalnie poziom twojego bezpieczeństwa. Bariery mikrofalowe Explorer Bus potrafią odróżnić zakłócenia atmosferyczne, przelatującego ptaka, małe zwierzęta od próby włamania oraz zapewniają całkowite zabezpieczenie przed mgłą. Urządzenie zostały wyposażone w zabezpieczenie antysabotażowe wykrywające próbę zdjęcia obudowy, przekręcenia lub usunięcia barier. Bariery mikrofalowe Explorer Bus są całkowicie odporne na wpływ radarów stosowanych na lotniskach oraz na wpływ innych silnych radarów stosowanych na potrzeby wojska. Posiadają one także bezprzewodowy pomiar martwych pól. Za pomocą JEDNEGO oprogramowania systemowego następuje kalibracja, programowanie oraz monitoring wszystkich barier. Bariery Kalibracja czułości i opóźnienia Explorer Bus 0600 Explorer Bus 1200 Explorer Bus 2200 Zasięg na zewnątrz 60 m 120 m 220 m Max. szerokość wiązki 1,5 m 2,5 m 3,5 m Częstotliwość pracy Sygnalizacja maskowania Zasilanie Maksymalny pobór prądu RX Maksymalny pobór prądu TX Miejsce na akumulator przy zasilaniu AC Ochrona otwarcia obudowy Ochrona przechylenia RX i TX Automatyczne wzmocnienie sygnału Sygnalizacja błędnej pracy Temperatura pracy Zgodność z normą : EN GRADE 3 10,525 GHz 12Vdc lub 18Vac 45 ma 80 ma 2,1 Ah 40 C do +65 C 36

38 BARIERY MIKROFALOWE EXPLORER II EXPLORER II 0600 EXPLORER II 1200 EXPLORER II 1800 Bariery Kalibracja czułości i opóźnienia Explorer II 0600 Explorer II 1200 Explorer II 1800 Zasięg na zewnątrz 60 m 120 m 180 m Max. szerokość wiązki 1,5 m 3 m 4 m Częstotliwość pracy Częstotliwość kanału 1 Częstotliwość kanału 2 Zasilanie Pobór prądu RX Pobór prądu TX Miejsce na akumulator przy zasilaniu AC Ochrona otwarcia obudowy Ochrona przechylenia RX i TX Automatyczne wzmocnienie sygnału Sygnalizacja błędnej pracy Montaż słupek/uchwyt 10,525 GHz 5,5 khz 7,8 khz 12 Vdc lub 18 Vac 60 ma 110 ma 2,1 Ah Temperatura pracy Wymiary Zgodność z normą : EN GRADE 3 40 C do +55 C Ø 33 x 25 [mm] AKCESORIA BARIER EXPLORER II Słupek do bariery mikrofalowej Explorer II oraz Explorer Bus PALOEXPLORER Uchwyt do montażu bariery do ściany Explorer II oraz Explorer Bus STAFFAEXPLORER Transformator zasilający napięciem zmiennym 24 Vac (opcjonalnie) TS-18 Tester do barier mikrofalowych Explorer II, Miniexplorer TECNOTESTER Tester bezprzewodowy do barier Explorer Bus i Quadbeam, BeamTower MONITOR868 37

39 CYFROWE BARIERY MIKROFALOWE MINIEXPLORER MINIEXPLORER GMB Kalibracja czułości i opóźnienia Zasięg na zewnątrz 40 m Max. szerokość wiązki 4 m Częstotliwość pracy 10,585 GHz Częstotliwość kanału 1 5,5 khz Częstotliwość kanału 2 7,8 khz Zasilanie 12 Vdc Pobór prądu RX/TX 34 ma Ochrona otwarcia obudowy Automatyczne wzmocnienie sygnału Sygnalizacja błędnej pracy Kolor obudowy Biały lub zielony Temperatura pracy 40 C do +55 C Wymiary w mm 22 x 17 x 13 Projekt obudowy Pininfarina AKCESORIA BARIER MINIEXPLORER Słupek do montażu bariery, wysokość 95 cm WMB Uchwyt do montażu bariery do ściany 38

40 KONTAKTY MAGNETYCZNE Aluminiowy, NC, antysabotaż, wym.: 32 x 8 x 15 mm, max. odległość 18 mm CTC 012 Garażowy, NC, antysabotaż, wym.: 180 x 45 x 14 mm, max. odległość 30 mm Aluminiowy, NC, antysabotaż, wym.: 36 x 6 x 6 mm, max. odległość 10 mm Cylindryczny, plastikowy, NC, antysabotaż, wym.: 35 x 8 mm, max. 30 mm Cylindryczny, mosiężny, NC, antysabotaż, wym.: 34 x 20 mm, max. 20 mm ART.450 CTC 051 ART415TF CTI 102 Cylindryczny, mosiężny, NC, antysabotaż, wym.: 29,5 x 7,5 mm, max. 20 mm CTI 002 Plastikowy, NC, antysabotaż, wym.: 60 x 13,5 x 13 mm, max. odległość 15 mm ART405M j.w. w kolorze brązowym ART405MM CZUJKI ZALANIA WODĄ Czujnik zalania wodą, zasilanie 12 Vdc, wyjście przekaźnikowe, analizator ART1450 Sonda zewnętrzna do Art.1450 ART

41 CZUJKI INERCYJNE, ROLETOWE ART901 Czujnik roletowy, długość sznurka 3,5 metra, wymiary: 100 x 10 x 20 mm ART444 Czujnik inercyjny, styk NC, ochrona sabotażowa przewodu AKUMULATORY BEZOBSŁUGOWE CT 1,2Ah CT 2,1Ah CT 7Ah CT 12Ah CT 18Ah CT 24Ah Pojemność 1,2 Ah, napięcie 12 V Pojemność 2,1 Ah napięcie 12 V, Wymiary 178 x 35 x 66 mm Pojemność 7 Ah napięcie 12 V, Wymiary 151 x 65 x 100 mm Pojemność 12 Ah napięcie 12 V, Wymiary 151 x 98 x 101 mm Pojemność 17 Ah napięcie 12 V, Wymiary 181 x 77 x 167 mm Pojemność 24 Ah napięcie 12 V, Wymiary 177 x 166 x 126 mm CT 38Ah Pojemność 38 Ah napięcie 12 V, Wymiary 197 x 165 x 170 mm CT 65Ah Pojemność 65 Ah napięcie 12 V, Wymiary 348 x 167 x 178 mm 40

42 ul. Łukasińskiego 110, Szczecin tel fax
