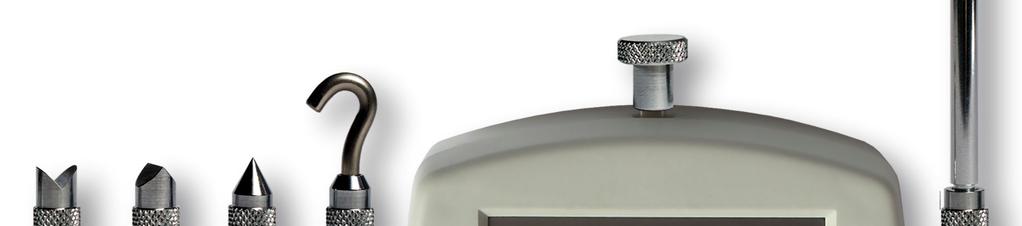

1 INSTRUKCJA OBSŁUGI MIERNIKA SIŁY Seria FA Plik: R-FA FA0007 PL

2 INSTRUKCJA OBSŁUGI 2 Spis treści: 1. Wstęp 3 2. Kompletacja 3 3. Zasady bezpieczeństwa 4 4. Zasady postępowania ze zuŝytym miernikiem siły 4 5. Dane techniczne 5 6. Klawisze i wskaźniki 6 7. Przygotowanie miernika siły do pracy 7 8. Ogólne zasady eksploatacji 8 9. Włączenie miernika Opis metod pomiarowych Pomiar wartości bieŝącej i szczytowej siły nacisku / ciągu Pomiar masy wykorzystanie miernika jako wagi Połączenia z urządzeniami zewnętrznymi Menu UŜytkownika Aplikacje Pamięć danych Porównanie z wartościami progowymi MIN / OK / MAX Jednostki Konfiguracja Szybkość pomiaru Autozerowanie Ustawianie wydruku Ustawianie parametrów złącza szeregowego RS-232C Ustawienia wyświetlacza LCD Wybór języka menu Ustawienie daty i godziny Ustawienie daty i godziny Włączenie/wyłączenie dźwięku podczas uŝywania klawiatury (buzzer) Automatyczne wyłączanie zasilania (Auto-OFF) Automatyczne wyłączanie zasilania (Auto-OFF) Kontrola ładowania akumulatorów (Bateria) Kontrola ładowania akumulatorów (Bateria) Reset ustawień Kalibracja Konserwacja, rozwiązywanie problemów i usuwanie drobnych uszkodzeń 33

3 INSTRUKCJA OBSŁUGI 3 1. Wstęp Mierniki siły serii FA są przeznaczone do pomiaru siły nacisku lub siły ciągu w laboratoriach, w produkcji oraz w kontroli jakości. Pomiary mogą być dokonywane miernikiem trzymanym w ręku lub zamocowanym w statywie (słuŝą do tego cztery otwory gwintowane od spodu obudowy). Złącze szeregowe RS232C umoŝliwia transmisję wyników pomiarów do komputera lub drukarki w celu ich dalszej analizy lub rejestracji. 2. Kompletacja Podstawowy komplet stanowi: 1. Miernik siły, 2. Końcówki pchające 4szt., końcówka hakowa 1szt., przedłuŝka 1szt. 3. Zasilacz ~230V 50Hz / =12V; 1,25A, 5. Przewód SK-1 (siłomierz-komputer), 6. Kabel SK-1, 7. Płyta CD z instrukcją obsługi i programem komputerowym, 8. Gwarancja.

4 3. Zasady bezpieczeństwa INSTRUKCJA OBSŁUGI 4 Niezbędne jest uwaŝne zapoznanie się z przedstawionymi niŝej zasadami bezpieczeństwa pracy, przestrzeganie których jest warunkiem uniknięcia poraŝenia prądem oraz uszkodzenia miernika siły lub podłączonych do niego urządzeń. Naprawy i niezbędne regulacje mogą być wykonywane jedynie przez wykwalifikowany personel. Nie naleŝy uŝywać miernika siły przy zdjętej części obudowy. Nie uŝywać miernika siły w atmosferze groŝącej wybuchem. Nie uŝywać miernika siły w miejscach o duŝej wilgotności. W przypadku podejrzenia uszkodzenia miernika siły naleŝy go wyłączyć i nie uŝywać do momentu sprawdzenia w wyspecjalizowanym serwisie. 4. Zasady postępowania ze zuŝytym miernikiem siły Zgodnie z obowiązującymi przepisami dotyczącymi ochrony środowiska naturalnego nie naleŝy zuŝytych urządzeń elektronicznych umieszczać w pojemnikach wraz ze zwykłymi odpadkami. ZuŜyty miernik siły po okresie eksploatacji moŝna będzie przekazać jednostkom uprawnionym do zbierania zuŝytego sprzętu elektronicznego lub do miejsca jej zakupu.

5 INSTRUKCJA OBSŁUGI 5 5. Dane techniczne Typ FA50 FA200 Maksymalna siła mierzona 50N (5kg) 200N (20kg) Działka odczytowa (d) 0,01N (1g) 0,1N (10g) Dokładność ±0,4% ±0,4% Jednostki miary N, g, lb, oz, kg Maksymalne przeciąŝenie ±120% Temp. pracy C Interfejs RS-232C Oprogramowanie wspomagające program Procell+arkusz Excel Wyświetlacz LCD graficzny 61x34mm Funkcja pomiarowe akumulatory NiMH R3 (rozmiar AAA) 6 szt. Zasilanie + zasilacz ~230V 50Hz / 12V 1,2A Trzpień pomiarowy 11mm (gwint M6x9mm) Gabaryty 210x110x40mm Masa własna 700g

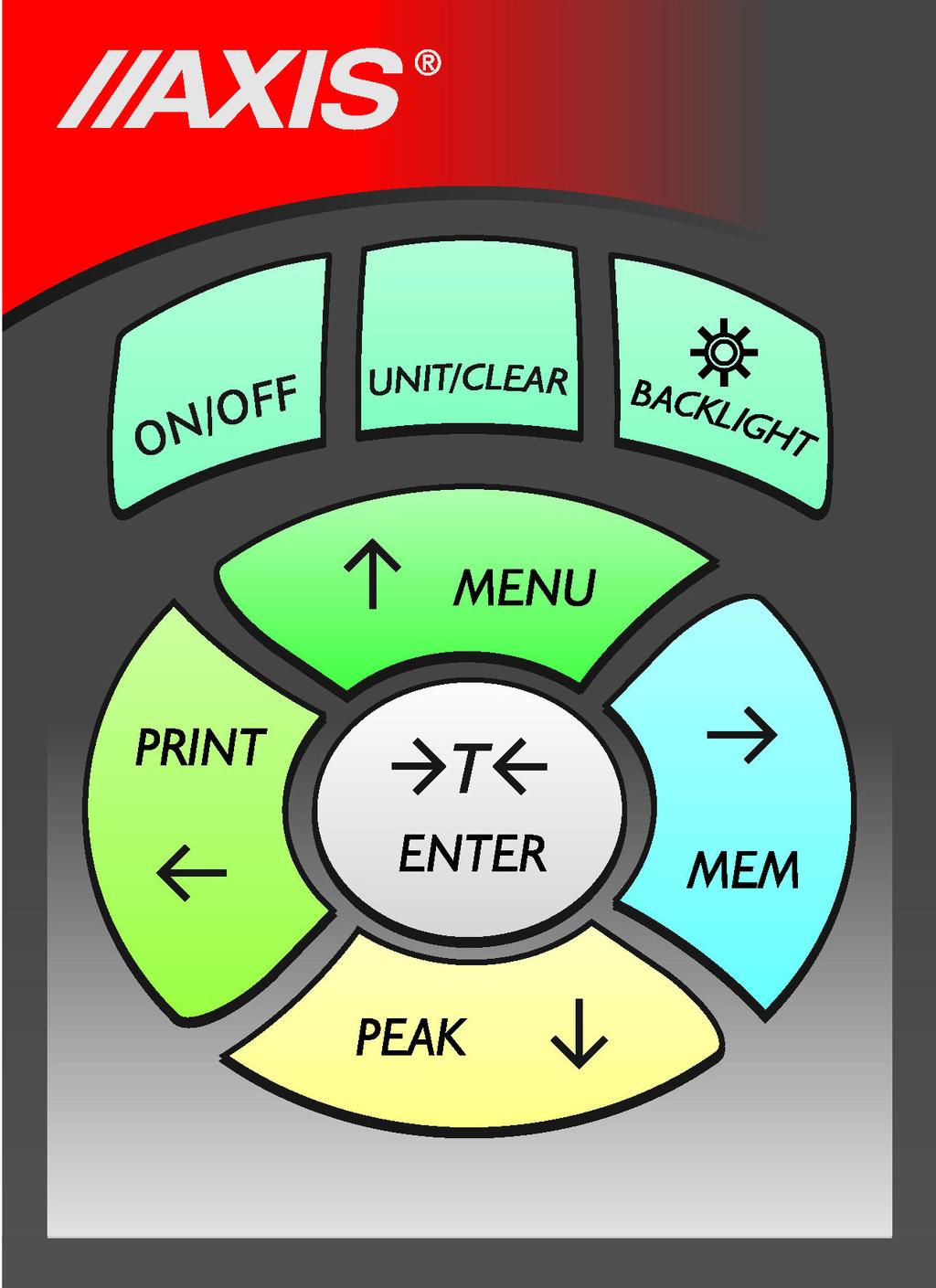

6 INSTRUKCJA OBSŁUGI 6 6. Klawisze i wskaźniki ON/OFF UNIT/CLEAR BACKLIGHT T ( 0 ) MENU Klawisze główne: - włącznik / wyłącznik (standby), - zmiana jednostek / anulowanie wyboru lub zmiany wartości parametru, - włączenie podświetlenia (tryb ECO), - potwierdzanie / wybór opcji lub wprowadzanej cyfry, - tarowanie / zerowanie (wpisywanie aktualnej wartości odniesienia, która odejmowana będzie od wartości mierzonych podczas kaŝdego następnego pomiaru) Klawisze nawigacyjne: - potwierdzanie wpisanego parametru lub wybór zaznaczonej opcji, - przesunięcie kursora w górę lub powiększanie zaznaczonej kursorem cyfry, - przesunięcie kursora w dół lub pomniejszanie zaznaczonej kursorem cyfry, - przejście do następnego poziomu menu lub wyświetlenie następnej opcji, - przejście do poprzedniego poziomu menu lub wyświetlenie poprzedniej opcji. Klawisze funkcyjne: PEAK - przejście do pomiaru wartości maksymalnej, MEM - zapisanie wskazania do pamięci, dłuŝsze naciśnięcie menu zapisu do pamięci, PRINT - wydruk wskazania (transmisja przez złącze RS-232C). Wskaźniki: OFF SLW/FST ACQ - sygnalizuje ustabilizowanie się wyniku waŝenia, - pojawia się po wyłączeniu wagi klawiszem ON/OFF (standby), - (slow/fast) wolny/szybki tryb pomiaru, - automatyczny tryb zbierania wyników pomiarów. Uwaga: Wprowadzanie wartości liczbowych odbywa się przy uŝyciu klawiszy nawigacyjnych. Kursor ustawia się najpierw na prawej pozycji cyfrowe.

7 7. Przygotowanie miernika siły do pracy INSTRUKCJA OBSŁUGI 7 JeŜeli miernik siły został przeniesiony z otoczenia o niŝszej temperaturze do pomieszczenia o wyŝszej temperaturze, np. w okresie zimowym, na powierzchni obudowy miernika mogą tworzyć się skropliny. Nie naleŝy wówczas włączać zasilania miernika, gdyŝ moŝe to spowodować jego uszkodzenie lub wadliwe działanie. Przed włączeniem miernika naleŝy pozostawić go na czas 1 godziny celem aklimatyzacji. 1. Wyjąć miernik z walizki. 2. Wkręcić końcówkę pomiarową, odpowiednią do rodzaju przeprowadzanych pomiarów, na trzpień pomiarowy miernika siły. Końcówka A Końcówka E (hakowa) Końcówka B Końcówka C PrzedłuŜka F Końcówka D Przeznaczenie końcówek: - końcówka A pomiar siły nacisku płaszczyzny, - końcówka B - pomiar siły nacisku punktowego, - końcówka C - pomiar siły nacisku na oś lub krawędź, - końcówka D pomiar siły nacisku krawędzi, - końcówka E hak do pomiaru siły ciągu lub do zawieszenia przedmiotu i zwaŝenia go, - końcówka F element przedłuŝający, odpowiedni do wszystkich ww. końcówek.

8 INSTRUKCJA OBSŁUGI 8 8. Ogólne zasady eksploatacji Na czas transportu miernika siły naleŝy odkręcić końcówkę pomiarową i umieścić miernik w walizce celem uniknięcia przypadkowego nacisku na trzpień pomiarowy. 1. Dokonując ręcznych pomiarów naleŝy zwrócić uwagę, aby kierunek mierzonej siły pokrywał się z osią miernika (osią trzpienia pomiarowego). W przeciwnym wypadku zmierzona zostanie jedynie składowa siły wzdłuŝ osi miernika. 2. Miernik umoŝliwia zerowanie w całym zakresie pomiarowym (przy pomiarze masy czynność tę określa się jako tarowanie). Dokonuje się tego przez naciśnięcie klawisza T(0). Zerowanie/tarowanie nie powoduje poszerzenia zakresu pomiarowego, a jedynie odejmowanie wpisanej wartości odniesienia od wartości mierzonej. 3. Mechanizm pomiarowy jest urządzeniem precyzyjnym wraŝliwym na uderzenia i wstrząsy mechaniczne. Niedopuszczalne jest uderzanie końcówką pomiarową w jakiekolwiek obiekty.. 4. Nie naleŝy przeciąŝać miernika powyŝej wartości maksymalnego przeciąŝenia (20%).

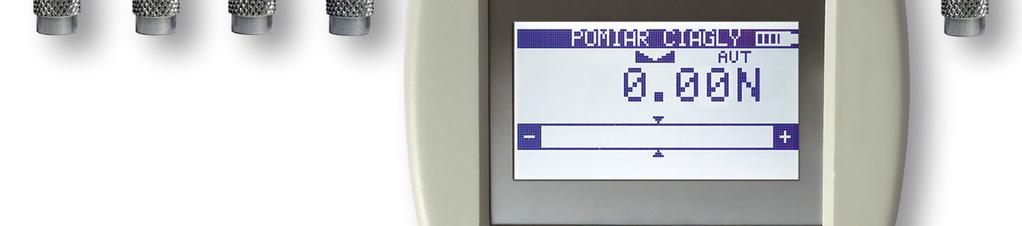

9 INSTRUKCJA OBSŁUGI 9 9. Włączenie miernika AXIS AXIS Sp. z o.o. ul.kartuska 375B Gdańsk ZEROWANIE POMIAR CIAGLY 0.00N Ustawić miernik w pozycji pracy, np. w pozycji poziomej (kładąc miernik na stole). Uruchomić miernik naciskając klawisz ON/OFF. W razie potrzeby włączyć zasilacz miernika do gniazda sieci ~230V/50Hz, a następnie włoŝyć wtyk zasilacza do gniazda 12V miernika. Miernik wykonuje autotesty podzespołów elektronicznych, a następnie wykonuje zerowanie. W tym czasie miernik powinien być nieruchomy, a jego czujnik nie powinien doznawać działania Ŝadnych sił. Po pomyślnym zakończeniu zerowania miernik wskazuje wartość zerową. Niepomyślny przebieg zerowania jest sygnalizowany odpowiednim komunikatem. Uwaga: MoŜliwe jest przyśpieszenie zerowania poprzez naciśnięcie klawisza MENU, co powoduje przywołanie rezultatów poprzedniego zerowania. W przypadku rozładowania akumulatorów naleŝy pozostawić miernik z włączonym zasilaczem zewnętrznym do czasu całkowitego naładowania akumulatorów. Stan naładowania akumulatorów sygnalizuje wskaźnik w górnej części wyświetlacza.

10 10. Opis metod pomiarowych INSTRUKCJA OBSŁUGI 10 Miernik moŝe słuŝyć do pomiaru siły nacisku oraz siły ciągu. Ponadto przy odpowiednim zamocowaniu moŝliwe jest wykorzystanie miernika do pomiaru masy jako wagi wiszącej Pomiar wartości bieŝącej i szczytowej siły nacisku / ciągu Pomiar siły nacisku ZEROWANIE POMIAR CIAGLY 0.00N POMIAR PEAK 0.10N Pomiar siły ciągu Przed rozpoczęciem pomiaru naleŝy wybrać odpowiednią końcówkę pomiarową, przykręcić ją do trzpienia pomiarowego miernika, a następnie wyzerować miernik w pozycji pracy, np. w pozycji poziomej (kładąc miernik na stole). Zerowanie odbywa się automatycznie po włączeniu miernika lub poprzez naciśnięcie klawisza T(0). Pomiar odbywa się z zaznaczeniem kierunku siły za pomocą strzałki w dolnym pasku wyświetlacza i znaku + (nacisk) lub - (siła ciągu). Zastąpienie pomiaru wartości bieŝącej (pomiaru ciągłego) pomiarem wartości maksymalnej (pomiaru peak) następuje po uŝyciu klawisza PEAK. Przy pomiarze siły zmieniającej kierunek wskazywana jest wartość siły w kierunku, w którym nastąpiło ostatnie przekroczenia wartości maksymalnej.

11 10.2 Pomiar masy wykorzystanie miernika jako wagi INSTRUKCJA OBSŁUGI 11 Przy uŝyciu dodatkowego elementu umoŝliwiającego zawieszenie przedmiotu waŝonego (szalki, koszyka itp.) miernik umoŝliwia dokonanie pomiaru masy. Przy pomiarach nie wymagających wysokiej dokładności miernik moŝe być trzymany w ręku. W celu zapewnienia maksymalnej dokładności pomiaru miernik powinien być zamocowany w statywie z wykorzystaniem 4 otworów gwintowanych na spodzie obudowy lub podwieszony za pomocą specjalnego zawieszenia (opcja na zamówienie). PoniewaŜ siła cięŝkości, na podstawie której wyliczana jest masa, jest zaleŝna od wartości przyśpieszenia ziemskiego w miejscu uŝytkowania miernika, kalibracji miernika dokonuje się zawsze na określoną wartość przyśpieszenia ziemskiego. Jako wartość fabryczną przyjmuje się przyśpieszenie ziemskie w Gdańsku (g R =9,81415 m/s2), w przypadku widocznej róŝnicy - wartość wg adresu wysyłki miernika. W przypadku przeniesienia zakupionego miernika do miejsca o znacznie róŝniącym się przyśpieszeniu ziemskim, naleŝy ponownie przeprowadzić jego kalibrację. Przykładowe wartości przyśpieszenia ziemskiego dla wybranych miast w Polsce przedstawiono w tabeli. Wartości przyśpieszenia ziemskiego dla wybranych miast Miasto g R [m/s2] Miasto g R [m/s2] AXIS 9,81415 Olsztyn 9,81354 Gdańsk 9,81446 Łódź 9,81164 Gdynia 9,81453 Mława 9,81295 Białystok 9,81294 Opole 9,81076 Bydgoszcz 9,81327 Piła 9,81330 Chojnice 9,81342 Poznań 9,81266 Cieszyn 9,80960 Przemyśl 9,80991 Częstochowa 9,81061 Przeworsk 9,81009 Elbląg 9,81430 Radom 9,81146 Ełk 9,81361 Rybnik 9,81008 Gliwice 9,81025 Rzeszów 9,81010 Gorzów Wielkopolski 9,81305 Słupsk 9,81449 Grudziądz 9,81368 Suwałki 9,81377 Kalisz 9,81184 Szczecin 9,81370 Katowice 9,81008 Tarnów 9,81005 Kielce 9,81063 Toruń 9,81313 Koszalin 9,81427 Warszawa 9,81240 Kraków 9,81005 Włocławek 9,81288 Leszno 9,81206 Wrocław 9,81131 Lublin 9,81128 Zielona Góra 9,81190

12 INSTRUKCJA OBSŁUGI 12 Sposób pracy przy pomiarze ręcznym Sposób pracy przy zamocowaniu w statywie (statyw na zamówienie) Sposób pracy w zawieszeniu (zawieszenie na zamówienie)

13 INSTRUKCJA OBSŁUGI 13 Wybrać końcówkę hakową, przykręcić ją do trzpienia pomiarowego miernika, zawiesić szalkę na haku i ustawić miernik w pozycji pracy (jak na rysunku). Wskazania wyświetlacza obrócą się o 180 o. 1. Aplikacje 2. Jednostki 3. Konfiguracja 4. Kalibracja JEDNOSTKI Kilogram Gram Funt Uncja Newton Wyjście [kg] [g] [lb] [oz] [N] W celu zamiany jednostek siły na jednostki masy uŝyć kilkakrotnie klawisza UNIT/CLEAR lub klawisza MENU. W przypadku uŝycia klawisza MENU przesunąć kursor na opcję Jednostki i nacisnąć klawisz. Przesunąć kursor na jednostkę masy (kilogram lub gram) i nacisnąć. ZEROWANIE Wyzerować miernik w pozycji pracy poprzez naciśnięcie klawisza T(0). NałoŜyć przedmiot waŝony na szalkę. POMIAR CIAGLY kg Odczytać wskazanie masy.

14 INSTRUKCJA OBSŁUGI Połączenia z urządzeniami zewnętrznymi Miernik siły wyposaŝony jest w gniazdo zasilacza zewnętrznego oraz szeregowe złącze RS232C do drukarki lub komputera. ZASILACZ RS232C 1 - RxD 2 - masa 3 - TxD 4 - NC Opis protokółu transmisji danych przy współpracy z komputerem (LonG): Waga przesyła swoje wskazania w następujący sposób (8bitów, 1stop, no parity, 4800bps): Komputer Miernik: sygnał inicjujący S I CR LF (53h 49h 0Dh 0Ah), Miernik Komputer: wskazanie miernika zgodnie z poniŝszym formatem (16Bajtów). Opis poszczególnych bajtów: Bajt 1 - znak - lub spacja Bajt 2 - Spacja Bajt cyfra lub spacja Bajt cyfra, przecinek lub spacja Bajt 10 - Cyfra Bajt 11 - Spacja Bajt 12 - k, l, c, p lub spacja Bajt 13 - g, b, t, c lub % Bajt 14 - Spacja Bajt 15 - CR Bajt 16 - LF

15 INSTRUKCJA OBSŁUGI Menu UŜytkownika Menu UŜytkownika zawiera wszystkie funkcje i opcje niezbędne do działania miernika lub poszerzające jego moŝliwości funkcjonalne. 1. Aplikacje 2. Jednostki 3. Konfiguracja 4. Kalibracja W celu skorzystania z opcji zawartych w naleŝy uŝyć klawisza MENU. Przesunąć kursor na właściwą opcję i nacisnąć klawisz. Menu zawiera: 1. Aplikacje rozbudowane funkcje pomiarowe, 2. Jednostki wybór jednostek miary, 3. Konfiguracja ustawienia trybu pracy miernika, 4. Kalibracja moŝliwość korekty dokładności pomiarów z uŝyciem zewnętrznego wzorca masy,. 13. Aplikacje Znajdują się tu następujące funkcje efektywnie wspomagające pomiary: - obsługa pamięci i analiza danych, - porównywanie z dwoma wartościami progowymi (MIN / MAX). 1. Aplikacje 2. Jednostki 3. Konfiguracja 4. Kalibracja Przesunąć kursor na opcję Aplikacje i nacisnąć. APLIKACJE Pamięć danych Wartości progowe Wyjście Przesunąć kursor na wybraną aplikację i nacisnąć.

16 16 INSTRUKCJA OBSŁUGI 13.1 Pamięć danych Aplikacja Pamięć danych umoŝliwia: - ekspozycję zebranych pomiarów, zapis, odczyt, kasowanie pamięci (Statystyka), - wybór trybu zbierania danych, - wyjście. 1. Aplikacje 2. Jednostki 3. Konfiguracja 4. Kalibracja Przesunąć kursor na opcję Aplikacje i nacisnąć. APLIKACJE Pamięć danych Wartości progowe Wyjście APLIKACJE 1. Statystyka 2. Tryb <RĘCZNY> <AUTO> 3. Ilość próbek Czas próbkowania 0.1sek Przesunąć kursor na Pamięć danych i nacisnąć. Ustawić tryb zbierania danych: - RĘCZNY kaŝdorazowo po naciśnięciu klawisza MEM, - AUTO automatycznie w ustalonych odstępach czasu. APLIKACJE 1. Statystyka 2. Tryb <RĘCZNY> <AUTO> 3. Ilość próbek Czas próbkowania 0.1sek APLIKACJE 1. Statystyka 2. Tryb AUTO 3. Ilość próbek Czas próbkowania 0.1sek Po wybraniu trybu AUTO naleŝy wpisać Ilość próbek (max 100) i czas próbkowania (0,1 99,9s.). W celu rozpoczęcia zbierania pomiarów naleŝy wyjść z menu i uŝywać wielokrotnie klawisza MEM lub naciskając klawisz MEM zainicjować zapis automatyczny. Przy zapisie w trybie automatycznym naciśnięcie i przytrzymanie klawisza MEM powoduje przejście do menu zapisu danych.

17 Ekspozycja zebranych pomiarów (Statystyka) INSTRUKCJA OBSŁUGI 17 Opcja Statystyka umoŝliwia następujące formy ekspozycji zebranych danych: <WYDRUK> transmisja do drukarki, <HISTOGRAM> wykres słupkowy, <WYKRES> wykres z osią czasu. 1. Aplikacje 2. Jednostki 3. Konfiguracja 4. Kalibracja Przesunąć kursor na opcję Aplikacje i nacisnąć. APLIKACJE Pamięć danych Wartości progowe Wyjście PAMIĘĆ DANYCH 1. Statystyka 2. Tryb AUTO 3. Ilość próbek Czas próbkowania 0.1sek 6. Wyjście Statystyka Ilość 100 Suma 990g Średnia 9g MAX 12g MIN 8g <WYDRUK><HISTOGRAM><WYKRES><ZAPIS><ODCZYT> <RESET><KASUJ><WYJŚCIE> HISTOGRAM MIN MAX <L01 = 8> Przesunąć kursor na Pamięć danych i nacisnąć. Ustawić kursor na Statystyka i nacisnąć. Wybrać jedną z opcji dolnego paska menu: - WYDRUK transmisja do drukarki, - HISTOGRAM wykres słupkowy, - WYKRES wykres z osią czasu... - RESET kasowanie całej pamięci, - KASUJ kasowanie wybranego pliku pamięci. Wskaźniki L... =... informują o wielkości słupka wskazywanego przez strzałkę. Do przemieszczania strzałki (przewijania wykresu) słuŝą klawisze i.

18 18 INSTRUKCJA OBSŁUGI Zapis, odczyt, kasowanie pamięci (Statystyka) Opcja Statystyka umoŝliwia takŝe: < ZAPIS > zapis aktualnie eksponowanych danych, < ODCZYT > odczyt pliku z pamięci, < RESET > kasowanie aktualnie eksponowanych danych, < KASUJ > - kasowanie wybranego pliku danych. 1. Aplikacje 2. Jednostki 3. Konfiguracja 4. Kalibracja Przesunąć kursor na opcję Aplikacje i nacisnąć. APLIKACJE Pamięć danych Wartości progowe Wyjście PAMIĘĆ DANYCH 1. Statystyka 2. Tryb <AUTO> 3. Ilość próbek Czas próbkowania 0.1sek Statystyka Ilość 100 Suma 990g Średnia 9g MAX 12g MIN 8g <WYDRUK>... <ZAPIS><ODCZYT> <RESET><WYJŚCIE> ZAPIS DANYCH < FILE01 > < FILE02 >... < FILE08 > Przesunąć kursor na Pamięć danych i nacisnąć. Przesunąć kursor na Statystyka i nacisnąć. Pojawią się następujące opcje (dolny pasek): ZAPIS zapis aktualnie eksponowanych pomiarów, - ODCZYT odczyt pliku pomiarów, - RESET kasowanie pamięci, - WYJŚCIE wyjście z opcji. Wybrać opcję ZAPIS. Wybrać plik (FILE) do zapisu. ZAPIS DANYCH :00 < FILE02 >... < FILE08 > Jako domyślna nazwa pliku pojawia się data i godzina. Potwierdzić domyślną nazwę pliku lub wpisać inną posługując się klawiszami, oraz i.

19 INSTRUKCJA OBSŁUGI Porównanie z wartościami progowymi MIN / OK / MAX Znajdują się tu następujące funkcje efektywnie wspomagające pomiary: - obsługa pamięci i analiza danych, - porównywanie z dwoma wartościami progowymi (MIN / MAX). 1. Aplikacje 2. Jednostki 3. Konfiguracja 4. Kalibracja Przesunąć kursor na opcję Aplikacje i nacisnąć. APLIKACJE Pamięć danych Wartości progowe Wyjście WARTOŚCI PROGOWE 1. Status <ON> <OFF> 2. MIN 1.000kg 3. MAX 2.000kg 4. Buzzer MODE1 Przesunąć kursor na Wartości progowe i nacisnąć. Włączyć porównywanie ustawiając Status na ON: - wpisać wartość MIN próg dolny, - wpisać MAX próg górny. Wybrać opcję dla sygnalizacji dźwiękowej (Buzzer): - MODE1 krótki sygnał po przekroczeniu MIN, długi po MAX, - MODE2 sygnał przerywany poniŝej MIN, powyŝej MAX ciągły, dla OK brak sygnału. OK POMIAR CIAGLY 0.00N Wyjść z menu i rozpocząć pomiary obserwując wskaźniki MIN, OK i MAX na wyświetlaczu miernika.

20 20 INSTRUKCJA OBSŁUGI 14. Jednostki Do dyspozycji UŜytkownika są następujące jednostki: - kilogram (kg) - gram (g) - funt angielski : 1lb=453,592374g - uncja: 1oz=28,349523g - Newton: 1N=0,10197kg W celu zamiany jednostek naleŝy uŝyć kilkakrotnie klawisza UNIT/CLEAR lub skorzystać z MENU. 1. Aplikacje 2. Jednostki 3. Konfiguracja 4. Kalibracja Nacisnąć klawisz MENU, przesunąć kursor na opcję Jednostki i nacisnąć. JEDNOSTKI Kilogram Gram Funt Uncja Newton Wyjście [kg] [g] [lb] [oz] [N] Przesunąć kursor na wybraną jednostkę i nacisnąć.

21 INSTRUKCJA OBSŁUGI Konfiguracja Znajdują się tu wszystkie opcje słuŝące do ustawienia tryby pracy miernika. 1. Aplikacje 2. Jednostki 3. Konfiguracja 4. Kalibracja Przesunąć kursor na opcję Konfiguracja i nacisnąć. KONFIGURACJA 1. Szybkość pomiaru 2. Autozerowanie 3. Ustawienia wydruku 4. Ustawienia RS-232C 5. Ustawienia LCD 6. Język 7. Data i godzina 8. Auto-OFF 9. Bateria 10. Ustawienia domyślne 11. Wyjście Przesunąć kursor na wybraną opcję i nacisnąć Szybkość pomiaru W celu uzyskania jednoznacznych wyników pomiaru wskazane jest dostosowanie szybkości pomiaru do właściwości dynamicznych mierzonego obiektu. 1. Aplikacje 2. Jednostki 3. Konfiguracja 4. Kalibracja KONFIGURACJA 1. Szybkość pomiaru 2. Autozerowanie 3. Ustawienia SZYBKOŚĆ wydruku POMIARU 4. Ustawienia RS-232C 5. Ustawienia WOLNO LCD SZYBKO Wyjście Naciskając klawisz wybrać jedną z opcji: - WOLNO pomiar wolny, - SZYBKO pomiar szybki.

22 22 INSTRUKCJA OBSŁUGI 15.2 Autozerowanie Włączenie opcji powoduje automatyczne podtrzymywanie zerowych wskazań miernika w czasie, gdy na czujnik miernika nie działa Ŝadna zewnętrzna siła lub gdy wskazanie zerowe uzyskano przez naciśnięcie klawisza T(0). Zakres wartości (liczony w działkach odczytowych miernika wokół wartości zerowej), w którym odbywa się zerowanie naleŝy wpisać w opcji Zakres (3 cyfry). 1. Aplikacje 2. Jednostki 3. Konfiguracja 4. Kalibracja KONFIGURACJA 1. Szybkość pomiaru 2. Auto-zerowanie 3. Ustawienia wydruku 4. Ustawienia RS-232C 5. Ustawienia AUTOZEROWANIE LCD 1. Status <OFF> 2. Zakres d 3. Wyjście Wykorzystując klawisze nawigacyjne oraz wybrać Status, a następnie jedną z opcji: - ON autozerowanie włączone, - OFF autozerowanie wyłączone. Następnie wybrać Zakres i posługując się klawiszami,,, oraz wpisać wartość zakresu autozerowania (w działkach odczytowych). AUTOZEROWANIE 1. Status <ON> <OFF> 2. Zakres 2 d 3. Wyjście

23 INSTRUKCJA OBSŁUGI Ustawianie wydruku Zgodnie z wymaganiami procedur GLP moŝliwe jest zaopatrzenie wydruków generowanych przez miernik na zewnętrznej drukarce w informacje tekstowe. 1. Aplikacje 2. Jednostki 3. Konfiguracja 4. Kalibracja KONFIGURACJA Wykorzystując klawisze nawigacyjne oraz wybrać Ustawienie wydruku, a następnie odpowiednie składniki wydruku. 1. Szybkość pomiaru 2. Autozerowanie 3. Ustawienia wydruku 4. Ustawienia RS-232C 5. Ustawienia USTAWIENIA LCD WYDRUK Nagłówek Data Godzina ID1> ID2> ID3> Numer Podpis Wyjście USTAWIENIA WYDRUK Nagłówek Data Godzina ABCD ID2 ID3 ID1, ID2, ID2 - ciągi tekstowe maksymalnie 20-znakowe, stanowiące kolejne wiersze wydruku, wpisywane za pomocą klawiszy nawigacyjnych miernika. Przejście do wprowadzania znaków odbywa się poprzez zaznaczenie pozycji ID klawiszem i uŝycie klawisza. Znaki wprowadza się za pomocą klawiszy nawigacyjnych oraz. Przesuwanie kursora na kolejne pozycje odbywa się za pomocą klawiszy oraz. Wprowadzony ciąg zatwierdza się klawiszem, kasowanie znaku odbywa się poprzez wpisanie spacji

24 24 INSTRUKCJA OBSŁUGI 15.4 Ustawianie parametrów złącza szeregowego RS-232C Parametry złącza szeregowego muszą być dostosowane do urządzenia odbierającego sygnał. 1. Aplikacje 2. Jednostki 3. Konfiguracja 4. Kalibracja KONFIGURACJA 1. Szybkość pomiaru 2. Autozerowanie 3. Ustawienia wydruku 4. Ustawienia RS-232C 5. Ustawienia LCD RS-232C 1. Baudrate Bits 8-bit 3. Parity none 4. Sending NORMAL RS-232C 1. Baudrate Bits 8-bit 3. Parity none 4. Sending <NORMAL><NO STB><AUTOSTB> <CONTIN.> Parametry ustawiane: - Baudrate - prędkość nadawania i odbioru ( bps), - Bits - ilość bitów tworzących znak (7 lub 8 bitów), - Parity - kontrola parzystości (brak kontroli, even-potwierdzanie parzystości lub odd-potwierdzanie nieparzystości), - Sending - sposób nadawania podczas pomiaru: - NOCAL - po uŝyciu klawisza PRINT przy stabilnym wskazaniu, - NOSTB - po uŝyciu PRINT niezaleŝnie od stabilności wskazań, - AUTOSTB - automatycznie po ustabilizowaniu się wskazań, - CONTIN.- nadawanie ciągłe co ok. 0,1 s.

25 INSTRUKCJA OBSŁUGI Ustawienia wyświetlacza LCD Opcja słuŝy do dostosowania wyświetlacza miernika do zewnętrznych warunków oświetlenia. 1. Aplikacje 2. Jednostki 3. Konfiguracja 4. Kalibracja 2. Wyjście KONFIGURACJA 1. Szybkość pomiaru 2. Autozerowanie 3. Ustawienia wydruku 4. Ustawienia RS-232C 5. Ustawienia LCD Wykorzystując klawisze nawigacyjne oraz klawisz wybrać opcję Ustawienia LCD. Następnie posługując się klawiszami, oraz ustawić kontrast, przy którym wyświetlacz jest najlepiej czytelny. USTAWIENIA 1. Kontrast 2. Podświetlenie <ON> 3. Kierunek 4. Czas LCD OFF USTAWIENIA 1. Kontrast < > 2. Podświetlenie <ON><OFF><ECO><BAT> 3. Kierunek 4. Czas LCD OFF USTAWIENIA 1. Kontrast < > 2. Podświetlenie <ECO> 3. Kierunek <AUTO><UP><DOMN> 4. Czas LCD OFF Ustawiając Podświetlenie naleŝy wybrać jedną z opcji: - OFF podświetlenie wyłączone, - ON podświetlenie stale włączone, - ECO podświetlenie klawiszem BACKLIGHT, - BAT podświetlenie wyłączane po czasie 30s. w celu oszczędzania baterii. Opcja KIERUNEK słuŝy do wybierania orientacji wyświetlacza: - AUTO automatyczne odwracanie obrazu wyświetlacza, - UP orientacja normalna, - DOMN obraz odwrócony. Opcja CZAS LCD umoŝliwia ekspozycję daty i godziny podczas pomiarów, na górnym pasku wyświetlacza.

26 26 INSTRUKCJA OBSŁUGI 15.6 Wybór języka menu Do wyboru są trzy języki menu: <PL> - polski, <ENG> - angielski <DE> - niemiecki 1. Aplikacje 2. Jednostki 3. Konfiguracja 4. Kalibracja KONFIGURACJA Ustawienia RS-232C 5. Ustawienia LCD 6. Język 7. Data i godzina 8. Auto-OFF JĘZYK Wykorzystując klawisze nawigacyjne oraz klawisz wybrać opcję Język. W celu wybrania jednego z dostępnych języków menu naleŝy posłuŝyć się klawiszami, oraz. Wejście do opcji PIN umoŝliwia wpisanie nowego kodu (NEW). Podczas wpisywania nowego kodu naleŝy dwukrotnie wpisać tę samą liczbę (komunikat: REP.). 1. Język <PL><ENG><DE> 2. Wyjście

27 15.7 Ustawienie daty i godziny INSTRUKCJA OBSŁUGI 27 Opcja słuŝy do wpisywania bieŝącej daty i godziny. Dostęp do ustawiania jest zabezpieczony kodem PIN. 6. Aplikacje 7. Jednostki 8. Konfiguracja 9. Kalibracja 10. Wyjście 3. Ustawienia wydruku 4. Ustawienia RS-232C 5. Ustawienia LCD 6. Język 7. Data i godzina 8. Auto-OFF DATA I GODZINA KONFIGURACJA 1. Czas gg:mm:ss 2. Data rrrr-mm-dd 3. PIN 0 4. Format <EU><USA> Wykorzystując klawisze nawigacyjne oraz klawisz wybrać opcję Data i godzina. JeŜeli wcześniej został wpisany kod PIN (róŝny od 0), po wybraniu opcji Czas lub Data kursor przesunie się do opcji PIN i naleŝy wpisać właściwy 4-cyfrowy PIN. W celu wpisania odpowiednich cyfr naleŝy posłuŝyć się klawiszami,,, oraz. Wejście do opcji PIN umoŝliwia wpisanie nowego kodu (NEW). Podczas wpisywania nowego kodu naleŝy dwukrotnie wpisać tę samą liczbę (komunikat: REP.). Opcja FORMAT pozwala wybrać format daty na wydrukach.

28 28 INSTRUKCJA OBSŁUGI 15.8 Włączenie/wyłączenie dźwięku podczas uŝywania klawiatury (buzzer) Opcja umoŝliwia włączenie lub wyłączenie dźwięku potwierdzającego naciśnięcie dowolnego przycisku klawiatury. Włączenie dźwięku na ogół powoduje, Ŝe UŜytkownik nie stosuje nadmiernej siły podczas naciskania na przyciski. 1. Aplikacje 2. Jednostki 3. Konfiguracja 4. Kalibracja KONFIGURACJA 3. Ustawienia wydruku 4. Ustawienia RS-232C 5. Ustawienia LCD 6. Data i godzina 7. Klawiatura Wykorzystując klawisze nawigacyjne oraz klawisz wybrać opcję Klawiatura i Buzzer, a następnie jedną z opcji: - ON włączenie dźwięku, - OFF wyłączenie. AUTO-OFF 1. Buzzer <ON><OFF> 2. Wyjście AUTO-OFF 1. Buzzer <ON> 2. Wyjście

29 INSTRUKCJA OBSŁUGI Automatyczne wyłączanie zasilania (Auto-OFF) Opcja umoŝliwia automatyczne wyłączanie zasilania miernika w celu oszczędności energii akumulatora. 6. Aplikacje 7. Jednostki 8. Konfiguracja 9. Kalibracja 10. Wyjście 3. Ustawienia wydruku 4. Ustawienia RS-232C 5. Ustawienia LCD 6. Data i godzina 7. Auto-OFF KONFIGURACJA Wykorzystując klawisze nawigacyjne oraz klawisz wybrać opcję Auto-OFF i Status, a następnie jedną z opcji: - ON wyłączanie po czasie 5min. bez zmiany wskazań, - BAT wyłączanie przy spadku napięcia baterii, - OFF nie wyłącza zasilania. AUTO-OFF 1. Status OFF 2. Wyjście AUTO-OFF 1. Status: <OFF> <BAT> <ON> 2. Wyjście

30 30 INSTRUKCJA OBSŁUGI Kontrola ładowania akumulatorów (Bateria) Opcja słuŝy do odczytania stanu naładowania akumulatorów oraz umoŝliwia wyłączenie ładowania w celu zabezpieczenia baterii zastosowanych zamiast akumulatorów. Próba ładowania zwykłych baterii zastosowanych zamiast akumulatora moŝe spowodować powaŝne uszkodzenie miernika. 1. Aplikacje 2. Jednostki 3. Konfiguracja 4. Kalibracja 5. Ustawienia LCD 6. Język 7. Data i godzina 8. Auto-OFF 9. Bateria BATERIA KONFIGURACJA Wykorzystując klawisze nawigacyjne oraz klawisz wybrać opcję Bateria i Ładowanie, a następnie jedną z opcji: - ON ładowanie włączone, - OFF ładowanie wyłączone 1. Ładowanie OFF 2. Stan 80% 3. Wyjście BATERIA 1. Ładowanie <OFF> <ON> 2. Stan 80% 3. Wyjście

31 INSTRUKCJA OBSŁUGI Reset ustawień Opcja umoŝliwia powrót do ustawień fabrycznych (domyślnych) wszystkich opcji. 3. Aplikacje 4. Jednostki 5. Konfiguracja 6. Kalibracja 7. Wyjście KONFIGURACJA Data i godzina 8. Auto-OFF 9. Bateria 10.Reset ustawień Wykorzystując klawisze nawigacyjne oraz klawisz wybrać opcję Reset ustawień i TAK. W wyniku zmiany ustawień na fabryczne miernik zeruje się i rozpoczyna pomiary ciągłe. RESET USTAWIEŃ Ustawienia domyślne? NIE TAK

32 32 INSTRUKCJA OBSŁUGI 16. Kalibracja W celu kalibracji miernika naleŝy wybrać sposób obciąŝenia go. MoŜe być do tego zastosowany statyw jak równieŝ wzorzec masy moŝe być zawieszony. Wyzerować nieobciąŝony niernik klawiszem T(0). 6. Aplikacje 7. Jednostki 8. Konfiguracja 9. Kalibracja 10. Wyjście KALIBRACJA 1. Kalibracja 2. ObciąŜenie <5kg> <20kg><10kg><...> 3. g = m/s2 4. PołoŜenie geograficzne Wykorzystując klawisze nawigacyjne oraz klawisz wybrać opcję Kalibracja i ObciąŜenie. Wybrać obciąŝenie w zaleŝności od posiadanego wzorca masy. Opcja <...> umoŝliwia wpisanie dowolnej wartości. Wpisać wartość przyśpieszenia ziemskiego w celu prawidłowego przeliczenia wartości masy (kg) na wartość siły (N). JeŜeli dokładna wartość g nie jest znana, naleŝy wpisać parametry połoŝenia geograficznego (szerokość geograficzną i wysokość nad poziom morza). Wartość g zostanie wyliczona automatycznie. ObciąŜyć miernik wzorcem masy. KALIBRACJA 1. Kalibracja 2. ObciąŜenie 5kg 3. g = m/s2 4. PołoŜenie geograficzne Wykorzystując klawisze nawigacyjne oraz klawisz wybrać opcję Kalibracja i zaczekać do zakończenia procesu kalibracji.

33 INSTRUKCJA OBSŁUGI Konserwacja, rozwiązywanie problemów i usuwanie drobnych uszkodzeń 1. Miernik naleŝy utrzymywać w czystości. 2. NaleŜy uwaŝać, aby w trakcie uŝytkowania między trzpień czujnika siły a obudowę nie dostały się zanieczyszczenia. W przypadku stwierdzenia zanieczyszczeń naleŝy je usunąć nieprzewodzącym prąd elektryczny narzędziem. 3. Zabrania się wszelkich napraw przez osoby nieupowaŝnione. 4. W celu dokonania naprawy miernika, naleŝy się zwrócić do najbliŝszego punktu serwisowego. Listę punktów serwisowych umieszczono w gwarancji. Komunikaty i stany awaryjne: Komunikat/stan Przyczyna Zalecenie PrzedłuŜający się komunikat: ZEROWANIE Komunikat: Przekroczenie zakresu AD (+/-) Wskazania miernika znacznie odbiegające od prawidłowych Wyświetlanie innych jednostek niŝ wybrane Zakłócenie procesu zerowania Zakłócenie procesu zerowania Rozkalibrowanie miernika Przypadkowe naciśnięcie klawisza UNIT/CLEAR PołoŜyć miernik w pozycji nieruchomej, nacisnąć klawisz T(0) PołoŜyć miernik w pozycji poziomej, wyłączyć i ponownie włączyć miernik klawiszem ON/OFF. Skontaktować się z serwisem celem kalibracji miernika Nacisnąć kilkakrotnie klawisz UNIT/CLEAR celem wyświetlenia właściwych jednostek
