1 INSTRUKCJA OBSŁUGI MIERNIKA SIŁY Seria FA Plik: R-FA PL

2 Spis treści: 1. Wstęp 3 2. Kompletacja 3 3. Zasady bezpieczeństwa 4 4. Zasady postępowania ze zuŝytym miernikiem siły 4 5. Dane techniczne 5 6. Klawisze i wskaźniki 6 7. Przygotowanie miernika siły do pracy 7 8. Ogólne zasady eksploatacji 8 9. Włączenie miernika Opis metod pomiarowych Pomiar wartości bieŝącej i szczytowej siły nacisku / ciągu Pomiar masy wykorzystanie miernika jako wagi Połączenia z urządzeniami zewnętrznymi Menu UŜytkownika Aplikacje Pamięć danych Porównanie z wartościami progowymi MIN / OK / MAX Jednostki Konfiguracja Szybkość pomiaru Autozerowanie Ustawianie wydruku Ustawianie parametrów złącza szeregowego RS-232C Ustawienia wyświetlacza LCD Ustawienie daty i godziny Automatyczne wyłączanie zasilania (Auto-OFF) Kontrola kontroli ładowania akumulatorów (Bateria) Kontrola kontroli ładowania akumulatorów (Bateria) Reset ustawień Kalibracja Konserwacja, rozwiązywanie problemów i usuwanie drobnych uszkodzeń 29

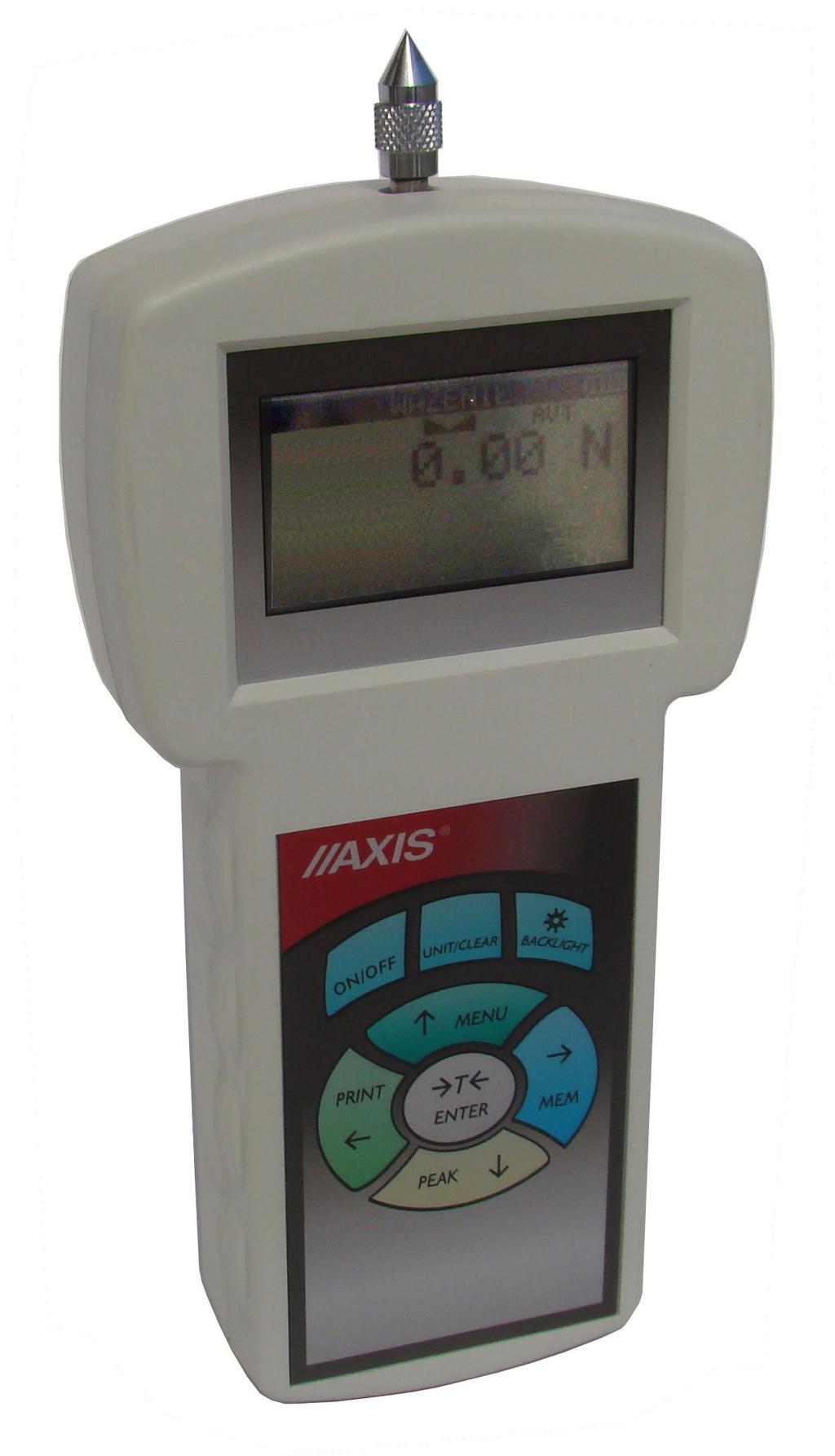

3 INSTRUKCJA OBSŁUGI 3 1. Wstęp Mierniki siły serii FA są przeznaczone do pomiaru siły nacisku lub siły ciągu w laboratoriach, w produkcji oraz w kontroli jakości. MoŜliwe jest dokonywanie pomiarów ręcznych oraz pomiarów przy zamocowanym mierniku (słuŝą do tego cztery otwory gwintowane od spodu obudowy). Złącze szeregowe RS232C umoŝliwia transmisję wyników pomiarów do komputera lub drukarki w celu ich dalszej analizy lub rejestracji. 2. Kompletacja Podstawowy komplet stanowi: 1. Miernik siły, 2. Końcówki pchające 4szt., końcówka hakowa 1szt., przedłuŝka 1szt. 3. Zasilacz ~230V 50Hz / =12V; 1,2A, 5. Instrukcja obsługi, 6. Gwarancja.

4 3. Zasady bezpieczeństwa Niezbędne jest uwaŝne zapoznanie się z przedstawionymi niŝej zasadami bezpieczeństwa pracy, przestrzeganie których jest warunkiem uniknięcia poraŝenia prądem oraz uszkodzenia miernika siły lub podłączonych do niego urządzeń. Naprawy i niezbędne regulacje mogą być wykonywane jedynie przez wykwalifikowany personel. Nie naleŝy uŝywać miernika siły przy zdjętej części obudowy. Nie uŝywać miernika siły w atmosferze groŝącej wybuchem. Nie uŝywać miernika siły w miejscach o duŝej wilgotności. W przypadku podejrzenia uszkodzenia miernika siły naleŝy go wyłączyć i nie uŝywać do momentu sprawdzenia w wyspecjalizowanym serwisie. 4. Zasady postępowania ze zuŝytym miernikiem siły Zgodnie z obowiązującymi przepisami dotyczącymi ochrony środowiska naturalnego nie naleŝy zuŝytych urządzeń elektronicznych umieszczać w pojemnikach wraz ze zwykłymi odpadkami. ZuŜyty miernika siły po okresie eksploatacji moŝna będzie przekazać jednostkom uprawnionym do zbierania zuŝytego sprzętu elektronicznego lub do miejsca jej zakupu.

5 INSTRUKCJA OBSŁUGI 5 5. Dane techniczne Typ FA50 FA200 Maksymalna siła mierzona 49N (5kg) 196N (20kg) Działka odczytowa (d) 0,01N (1g) 0,05N (10g) Dokładność ±0,4% ±0,4% Jednostki miary N, g, lb, oz, kg Maksymalne przeciąŝenie ±120% Temp. pracy C Interfejs RS-232C Oprogramowanie wspomagające program Procell+arkusz Excel Wyświetlacz LCD graficzny 61x24mm Funkcja pomiarowe akumulatory NiMH R3 (rozmiar AAA) 6 szt. Zasilanie + zasilacz ~230V 50Hz / 12V; 1,2A Trzpień pomiarowy 11mm (gwint M6x9mm) Gabaryty 210x108mm Masa własna 700g

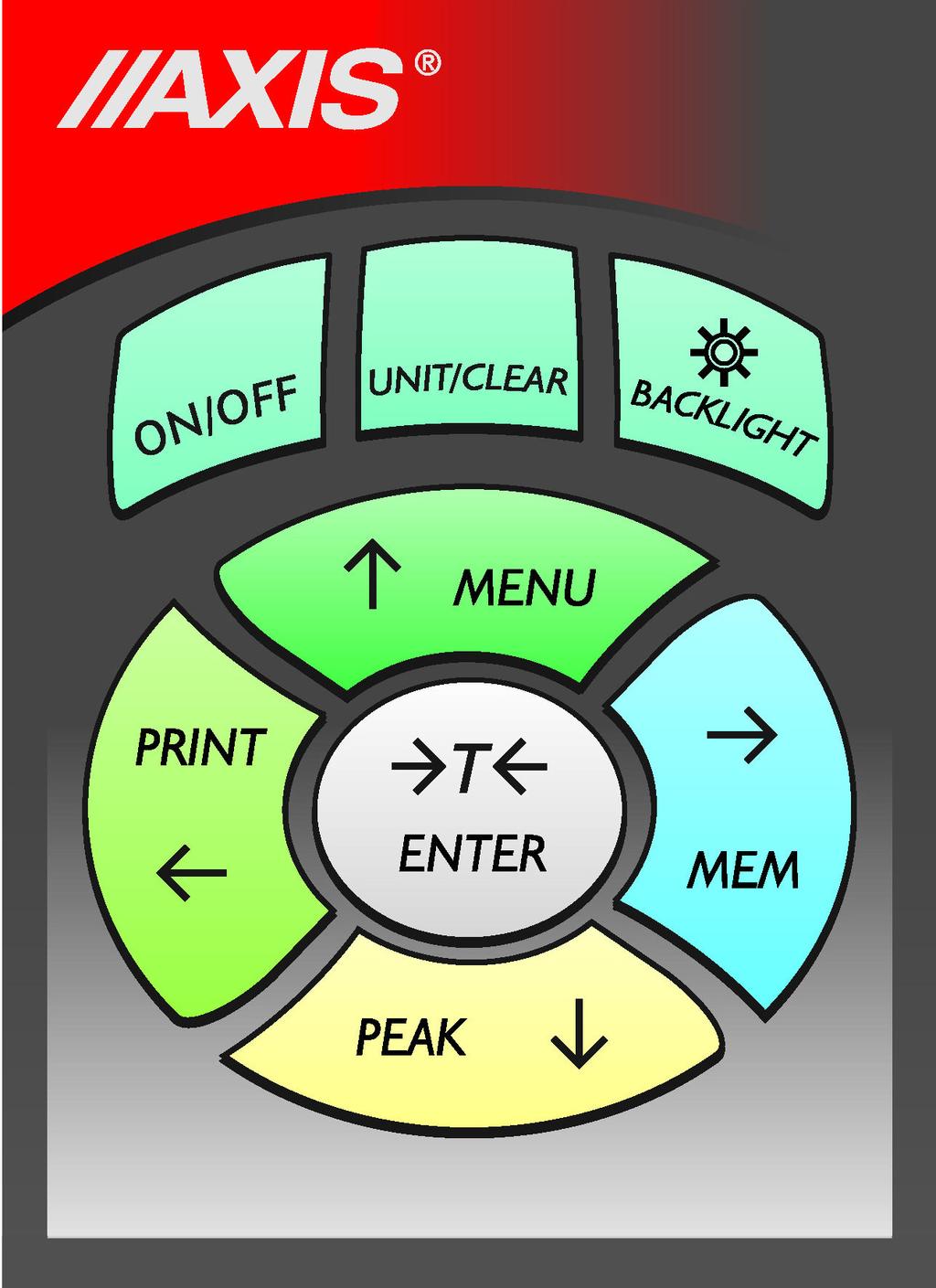

6 6. Klawisze i wskaźniki ON/OFF UNIT/CLEAR BACKLIGHT T MENU Klawisze główne: - włącznik / wyłącznik (standby), - zmiana jednostek / anulowanie wyboru lub zmiany wartości parametru, - włączenie podświetlenia (tryb ECO), - potwierdzanie / wybór opcji lub wprowadzanej cyfry, - tarowanie / zerowanie (wpisywanie aktualnej wartości odniesienia, która odejmowana będzie od wartości mierzonych podczas kaŝdego następnego pomiaru) Klawisze nawigacyjne: - potwierdzanie wpisanego parametru lub wybór zaznaczonej opcji, - przesunięcie kursora w górę lub powiększanie zaznaczonej kursorem cyfry, - przesunięcie kursora w dół lub pomniejszanie zaznaczonej kursorem cyfry, - przejście do następnego poziomu menu lub wyświetlenie następnej <podopcji>, - przejście do poprzedniego poziomu menu lub wyświetlenie poprzedniej <podopcji> Klawisze funkcyjne: PEAK - przejście do pomiaru wartości maksymalnej, MEM - zapisanie wskazania do pamięci, dłuŝsze naciśnięcie odczyt pamięci, PRINT - wydruk wskazania (transmisja przez złącze RS-232C), Wskaźniki: OFF - sygnalizuje ustabilizowanie się wyniku waŝenia, - pojawia się po wyłączeniu wagi klawiszem ON/OFF (standby), Uwaga: Wprowadzanie wartości liczbowych odbywa się przy uŝyciu klawiszy nawigacyjnych. Kursor ustawia się najpierw na prawej pozycji cyfrowe.

7 7. Przygotowanie miernika siły do pracy INSTRUKCJA OBSŁUGI 7 JeŜeli miernik siły został przeniesiony z otoczenia o niŝszej temperaturze do pomieszczenia o wyŝszej temperaturze, np. w okresie zimowym, na powierzchni obudowy miernika mogą tworzyć się skropliny. Nie naleŝy wówczas włączać zasilania miernika, gdyŝ moŝe to spowodować jego uszkodzenie lub wadliwe działanie. Przed włączeniem miernika naleŝy pozostawić go na czas 1 godziny celem aklimatyzacji. 1. Wyjąć pudełko z miernikiem z opakowania. 2. Wkręcić końcówkę pomiarową, odpowiednią do rodzaju przeprowadzanych pomiarów, na trzpień pomiarowy miernika siły. Końcówka A Końcówka E (hakowa) Końcówka B Końcówka C PrzedłuŜka F Końcówka D Przeznaczenie końcówek: - końcówka A pomiar siły nacisku płaszczyzny, - końcówka B - pomiar siły nacisku punktowego, - końcówka C - pomiar siły nacisku na oś lub krawędź, - końcówka D pomiar siły nacisku krawędzi, - końcówka E hak do pomiaru siły ciągu lub do zawieszenia przedmiotu i zwaŝenia go, - końcówka F element przedłuŝający, odpowiedni do wszystkich ww. końcówek.

8 8. Ogólne zasady eksploatacji Na czas transportu miernika siły naleŝy odkręcić końcówkę pomiarową i umieścić miernik w futerale celem uniknięcia przypadkowego nacisku na trzpień pomiarowy. 1. Dokonując ręcznych pomiarów naleŝy zwrócić uwagę, aby kierunek mierzonej siły pokrywał się z osią miernika (osią trzpienia pomiarowego). W przeciwnym wypadku zmierzona zostanie jedynie składowa siły wzdłuŝ osi miernika. 2. Miernik umoŝliwia zerowanie w całym zakresie pomiarowym (przy pomiarze masy czynność tę określa się jako tarowanie). Dokonuje się tego przez naciśnięcie klawisza T. Zerowanie/tarowanie nie powoduje poszerzenia zakresu pomiarowego, a jedynie odejmowanie wpisanej wartości odniesienia od wartości mierzonej. 3. Mechanizm pomiarowy jest urządzeniem precyzyjnym wraŝliwym na uderzenia i wstrząsy mechaniczne. Niedopuszczalne jest uderzanie końcówką pomiarową w jakiekolwiek obiekty.. 4. Nie naleŝy przeciąŝać miernika powyŝej wartości maksymalnego przeciąŝenia (20%).

9 INSTRUKCJA OBSŁUGI 9 9. Włączenie miernika AXIS AXIS Sp. z o.o. ul.kartuska 375B Gdańsk ZEROWANIE POMIAR CIAGLY 0.00N Ustawić miernik w pozycji pracy, np. w pozycji poziomej (kładąc miernik na stole). Uruchomić miernik naciskając klawisz ON/OFF. W razie potrzeby włączyć zasilacz miernika do gniazda sieci ~230V/50Hz, a następnie włoŝyć wtyk zasilacza do gniazda 12V miernika. Miernik wykonuje autotesty podzespołów elektronicznych, a następnie wykonuje zerowanie. W tym czasie miernik powinien być nieruchomy, a jego czujnik nie powinien doznawać działania Ŝadnych sił. Po pomyślnym zakończeniu zerowania miernik wskazuje wartość zerową. Niepomyślny przebieg zerowania jest sygnalizowany odpowiednim komunikatem. Uwaga: MoŜliwe jest przyśpieszenie zerowania poprzez naciśnięcie klawisza MENU, co powoduje przywołanie rezultatów poprzedniego zerowania. W przypadku rozładowania akumulatorów naleŝy pozostawić miernik z włączonym zasilaczem zewnętrznym do czasu całkowitego naładowania akumulatorów. Stan naładowania akumulatorów sygnalizuje wskaźnik w górnej części wyświetlacza.

10 10. Opis metod pomiarowych Miernik moŝe słuŝyć do pomiaru siły nacisku oraz siły ciągu. Ponadto przy odpowiednim zamocowaniu moŝliwe jest wykorzystanie miernika do pomiaru masy jako wagi wiszącej Pomiar wartości bieŝącej i szczytowej siły nacisku / ciągu Pomiar siły nacisku ZEROWANIE POMIAR CIAGLY 0.00N POMIAR PEAK 0.10N Pomiar siły ciągu Przed rozpoczęciem pomiaru naleŝy wybrać odpowiednią końcówkę pomiarową, przykręcić ją do trzpienia pomiarowego miernika, a następnie wyzerować miernik w pozycji pracy, np. w pozycji poziomej (kładąc miernik na stole). Zerowanie odbywa się automatycznie po włączeniu miernika lub poprzez naciśnięcie klawisza T. Pomiar odbywa się z zaznaczeniem kierunku siły za pomocą strzałki w dolnym pasku wyświetlacza i znaku + (nacisk) lub - (siła ciągu). Zastąpienie pomiaru wartości bieŝącej (pomiaru ciągłego) pomiarem wartości maksymalnej (pomiaru peak) następuje po uŝyciu klawisza PEAK. Przy pomiarze siły zmieniającej kierunek wskazywana jest wartość siły w kierunku, w którym nastąpiło ostatnie przekroczenia wartości maksymalnej.

11 10.2 Pomiar masy wykorzystanie miernika jako wagi INSTRUKCJA OBSŁUGI 11 Przy uŝyciu dodatkowego elementu umoŝliwiającego zawieszenie przedmiotu waŝonego (szalki, koszyka itp.) miernik umoŝliwia dokonanie pomiaru masy. Przy pomiarach nie wymagających wysokiej dokładności miernik moŝe być trzymany w ręku. W celu zapewnienia maksymalnej dokładności pomiaru miernik powinien być zamocowany w statywie z wykorzystaniem 4 otworów gwintowanych na spodzie obudowy lub podwieszony za pomocą specjalnego zawieszenia (opcja na zamówienie). Sposób pracy przy pomiarze ręcznym Sposób pracy przy zamocowaniu w statywie (statyw na zamówienie) Sposób pracy w zawieszeniu (zawieszenie na zamówienie)

12 Wybrać końcówkę hakową, przykręcić ją do trzpienia pomiarowego miernika, zawiesić szalkę na haku i ustawić miernik w pozycji pracy (jak na rysunku). Wskazania wyświetlacza obrócą się o 180 o. 1. Aplikacje 2. Jednostki 3. Konfiguracja 5. Wyjście JEDNOSTKI Kilogram Gram Funt Uncja Newton Wyjście [kg] [g] [lb] [oz] [N] W celu zamiany jednostek siły na jednostki masy uŝyć kilkakrotnie klawisza UNIT/CLEAR lub klawisza MENU. W przypadku uŝycia klawisza MENU przesunąć kursor na opcję Jednostki i nacisnąć klawisz. Przesunąć kursor na jednostkę masy (kilogram lub gram) i nacisnąć. ZEROWANIE Wyzerować miernik w pozycji pracy poprzez naciśnięcie klawisza T. NałoŜyć przedmiot waŝony na szalkę. POMIAR CIAGLY 0.2kg Odczytać wskazanie masy.

13 11. Połączenia z urządzeniami zewnętrznymi INSTRUKCJA OBSŁUGI 13 Miernik siły wyposaŝony jest w gniazdo zasilacza zewnętrznego oraz szeregowe złącze RS232C do drukarki lub komputera. ZASILACZ RS232C 1 - NC 2 - TxD 3 - masa 4 - RxD Opis protokółu transmisji danych przy współpracy z komputerem (LonG): Waga przesyła swoje wskazania w następujący sposób (8bitów, 1stop, no parity, 4800bps): Komputer Miernik: sygnał inicjujący S I CR LF (53h 49h 0Dh 0Ah), Miernik Komputer: wskazanie miernika zgodnie z poniŝszym formatem (16Bajtów). Opis poszczególnych bajtów: Bajt 1 - znak - lub spacja Bajt 2 - Spacja Bajt cyfra lub spacja Bajt cyfra, przecinek lub spacja Bajt 10 - Cyfra Bajt 11 - Spacja Bajt 12 - k, l, c, p lub spacja Bajt 13 - g, b, t, c lub % Bajt 14 - Spacja Bajt 15 - CR Bajt 16 - LF

14 14 INSTRUKCJA OBSŁUGI 12. Menu UŜytkownika Menu UŜytkownika zawiera wszystkie funkcje i opcje niezbędne do działania miernika lub poszerzające jego moŝliwości funkcjonalne. 1. Aplikacje 2. Jednostki 3. Konfiguracja 5. Wyjście W celu skorzystania z opcji zawartych w naleŝy uŝyć klawisza MENU. Przesunąć kursor na właściwą opcję i nacisnąć klawisz. Menu zawiera: 1. Aplikacje rozbudowane funkcje pomiarowe, 2. Jednostki wybór jednostek miary, 3. Konfiguracja ustawienia trybu pracy miernika, moŝliwość korekty dokładności pomiarów z uŝyciem zewnętrznego wzorca masy, 5. Wyjście. 13. Aplikacje Znajdują się tu następujące funkcje efektywnie wspomagające pomiary: - obsługa pamięci i analiza danych, - porównywanie z dwoma wartościami progowymi (MIN / MAX). 1. Aplikacje 2. Jednostki 3. Konfiguracja 5. Wyjście Przesunąć kursor na opcję Aplikacje i nacisnąć. APLIKACJE Pamięć danych Wartości progowe Wyjście Przesunąć kursor na wybraną aplikację i nacisnąć.

15 INSTRUKCJA OBSŁUGI Pamięć danych Znajdują się tu następujące funkcje efektywnie wspomagające pomiary: - obsługa pamięci i analiza danych, - porównywanie z dwoma wartościami progowymi (MIN / MAX). 1. Aplikacje 2. Jednostki 3. Konfiguracja 5. Wyjście Przesunąć kursor na opcję Aplikacje i nacisnąć. APLIKACJE Pamięć danych Wartości progowe Wyjście APLIKACJE 1. Statystyka 2. Tryb <MANUAL> <AUTO> 3. Wyjście Przesunąć kursor na Pamięć danych i nacisnąć. Ustawić tryb wpisywania danych do pamięci: - MANUAL po naciśnięciu klawisza MEM, - AUTO automatycznie w ustalonych odstępach czasu. APLIKACJE 1. Statystyka 2. Tryb <MANUAL> <AUTO> 3. Wyjście Po wybraniu trybu AUTO naleŝy wpisać Ilość próbek (max 100) i czas próbkowania (0,1 99,9s.). APLIKACJE 1. Statystyka 2. Tryb AUTO 3. Ilość próbek Czas próbkowania 0.1sek 5. Wyjście W celu rozpoczęcia zapisu wyników do pamięci naleŝy wyjść z menu i dokonując pomiarów uŝywać wielokrotnie klawisza MEM lub naciskając klawisz MEM zainicjować zapis automatyczny.

16 16 INSTRUKCJA OBSŁUGI Odczyt zawartości pamięci 1. Aplikacje 2. Jednostki 3. Konfiguracja 5. Wyjście Przesunąć kursor na opcję Aplikacje i nacisnąć. APLIKACJE Pamięć danych Wartości progowe Wyjście PAMIĘĆ DANYCH 1. Statystyka 2. Tryb <AUTO> 3. Wyjście Przesunąć kursor na Pamięć danych i nacisnąć. Przesunąć kursor na Statystyka i nacisnąć. Statystyka 1. Ilość Suma 990g 3. Średnia 9g 4. MAX 12g 5. MIN 8g - WYJŚCIE wyjście z opcji. <WYDRUK><HISTOGRAM><WYKRES><RESET><WYJŚCIE> Wybrać jedną z opcji ekspozycji zawartości pamięci: - WYDRUK transmisja do drukarki, - HISTOGRAM wykres słupkowy, - WYKRES wykres z osią czasu - RESET kasowanie pamięci, HISTOGRAM MIN MAX <L01 = 8> Wskaźniki L... =... informują o wielkościach poszczególnych słupków.

17 INSTRUKCJA OBSŁUGI Porównanie z wartościami progowymi MIN / OK / MAX Znajdują się tu następujące funkcje efektywnie wspomagające pomiary: - obsługa pamięci i analiza danych, - porównywanie z dwoma wartościami progowymi (MIN / MAX). 1. Aplikacje 2. Jednostki 3. Konfiguracja 5. Wyjście Przesunąć kursor na opcję Aplikacje i nacisnąć. APLIKACJE Pamięć danych Wartości progowe Wyjście WARTOŚCI PROGOWE 4. Status <ON> <OFF> 5. MIN 1.000kg 6. MAX 2.000kg 7. Wyjście Przesunąć kursor na Wartości progowe i nacisnąć. Włączyć porównywanie ustawiając Status na ON: - wpisać wartość MIN próg dolny, - wpisać MAX próg górny. OK POMIAR CIAGLY 0.00N Wyjść z menu i rozpocząć pomiary obserwując wskaźniki MIN, OK i MAX na wyświetlaczu miernika.

18 18 INSTRUKCJA OBSŁUGI 14. Jednostki Do dyspozycji UŜytkownika są następujące jednostki: - kilogram (kg) - gram (g) - funt angielski : 1lb=453,592374g - uncja: 1oz=28,349523g - Newton: 1N=0,10197kG W celu zamiany jednostek naleŝy uŝyć kilkakrotnie klawisza UNIT/CLEAR lub skorzystać z MENU. 1. Aplikacje 2. Jednostki 3. Konfiguracja 5. Wyjście Nacisnąć klawisz MENU, przesunąć kursor na opcję Jednostki i nacisnąć. JEDNOSTKI Kilogram Gram Funt Uncja Newton Wyjście [kg] [g] [lb] [oz] [N] Przesunąć kursor na wybraną jednostkę i nacisnąć.

19 INSTRUKCJA OBSŁUGI Konfiguracja Znajdują się tu wszystkie opcje słuŝące do ustawienia tryby pracy miernika. 1. Aplikacje 2. Jednostki 3. Konfiguracja 5. Wyjście KONFIGURACJA Przesunąć kursor na opcję Konfiguracja i nacisnąć. 1. Szybkość pomiaru 2. Autozerowanie 3. Ustawienia wydruku 4. Ustawienia RS-232C 5. Ustawienia LCD 6. Data i godzina 7. Auto-OFF 8. Bateria 9. Reset ustawień 10. Wyjście Przesunąć kursor na wybraną opcję i nacisnąć Szybkość pomiaru W celu uzyskania jednoznacznych wyników pomiaru wskazane jest dostosowanie szybkości pomiaru do właściwości dynamicznych mierzonego obiektu. 1. Aplikacje 2. Jednostki 3. Konfiguracja 5. Wyjście KONFIGURACJA 1. Szybkość pomiaru 2. Autozerowanie 3. Ustawienia SZYBKOŚĆ wydruku POMIARU 4. Ustawienia RS-232C 5. Ustawienia SLOW LCD FAST Wyjście Naciskając klawisz wybrać jedną z opcji: - SLOW pomiar wolny, - FAST pomiar szybki.

20 20 INSTRUKCJA OBSŁUGI 15.2 Autozerowanie Włączenie opcji powoduje automatyczne podtrzymywanie zerowych wskazań miernika w czasie, gdy na czujnik miernika nie działa Ŝadna zewnętrzna siła lub gdy wskazanie zerowe uzyskano przez naciśnięcie klawisza T. Zakres wartości (liczony w działkach odczytowych miernika wokół wartości zerowej), w którym odbywa się zerowanie naleŝy wpisać w opcji Zakres (3 cyfry). 1. Aplikacje 2. Jednostki 3. Konfiguracja 5. Wyjście KONFIGURACJA 1. Szybkość pomiaru 2. Autozerowanie 3. Ustawienia wydruku 4. Ustawienia RS-232C 5. Ustawienia AUTOZEROWANIE LCD 1. Status <OFF> 2. Zakres d 3. Wyjście Wykorzystując klawisze nawigacyjne oraz wybrać Status, a następnie jedną z opcji: - ON autozerowanie włączone, - OFF autozerowanie wyłączone. Następnie wybrać Zakres i posługując się klawiszami,,, oraz wpisać wartość zakresu autozerowania (w działkach odczytowych). AUTOZEROWANIE 1. Status <ON> <OFF> 2. Zakres 2 d 3. Wyjście

21 INSTRUKCJA OBSŁUGI Ustawianie wydruku Zgodnie z wymaganiami procedur GLP moŝliwe jest zaopatrzenie wydruków generowanych przez miernik na zewnętrznej drukarce w informacje tekstowe. 1. Aplikacje 2. Jednostki 3. Konfiguracja 5. Wyjście KONFIGURACJA Wykorzystując klawisze nawigacyjne oraz wybrać Ustawienie wydruku, a następnie odpowiednie składniki wydruku. 1. Szybkość pomiaru 2. Autozerowanie 3. Ustawienia wydruku 4. Ustawienia RS-232C 5. Ustawienia USTAWIENIA LCD WYDRUK Nagłówek Data Godzina ID1 ID2 ID3 Numer Podpis Wyjście USTAWIENIA WYDRUK Nagłówek Data Godzina ABCD ID2 ID3 ID1, ID2, ID2 - ciągi tekstowe maksymalnie 20-znakowe, stanowiące kolejne wiersze wydruku, wpisywane za pomocą klawiszy nawigacyjnych miernika. Przejście do wprowadzania znaków odbywa się poprzez zaznaczenie pozycji ID klawiszem i uŝycie klawisza. Znaki wprowadza się za pomocą klawiszy nawigacyjnych oraz. Przesuwanie kursora na kolejne pozycje odbywa się za pomocą klawiszy oraz. Wprowadzony ciąg zatwierdza się klawiszem, kasowanie znaku odbywa się poprzez wpisanie spacji

22 22 INSTRUKCJA OBSŁUGI 15.4 Ustawianie parametrów złącza szeregowego RS-232C Parametry złącza szeregowego muszą być dostosowane do urządzenia odbierającego sygnał. 1. Aplikacje 2. Jednostki 3. Konfiguracja 5. Wyjście KONFIGURACJA 1. Szybkość pomiaru 2. Autozerowanie 3. Ustawienia wydruku 4. Ustawienia RS-232C 5. Ustawienia LCD RS-232C 1. Baudrate Bits 8-bit 3. Parity none 4. Sending NORMAL 5. Wyjście RS-232C 1. Baudrate Bits 8-bit 3. Parity none 4. Sending <NORMAL><NO STB><AUTOSTB> <CONTIN> 5. Wyjście Parametry ustawiane: - Baudrate - prędkość nadawania i odbioru ( bps), - Bits - ilość bitów tworzących znak (7 lub 8 bitów), - Parity - kontrola parzystości (brak kontroli, even-potwierdzanie parzystości lub odd-potwierdzanie nieparzystości), - Sending - sposób nadawania podczas pomiaru: - NORMAL - po uŝyciu klawisza przy stabilnym wskazaniu, - NOSTB - po uŝyciu niezaleŝnie od stabilności wskazań, - AUTOSTB - automatycznie po ustabilizowaniu się wskazań, - CONTIN.- nadawanie ciągłe co ok. 0,1 s.

23 INSTRUKCJA OBSŁUGI Ustawienia wyświetlacza LCD Opcja słuŝy do dostosowania wyświetlacza miernika do zewnętrznych warunków oświetlenia. 1. Aplikacje 2. Jednostki 3. Konfiguracja 2. Wyjście KONFIGURACJA 1. Szybkość pomiaru 2. Autozerowanie 3. Ustawienia wydruku 4. Ustawienia RS-232C 5. Ustawienia LCD USTAWIENIA 1. Kontrast 2. Podświetlenie <ON> 3. Wyjście USTAWIENIA Wykorzystując klawisze nawigacyjne oraz klawisz wybrać opcję Ustawienia LCD. Następnie posługując się klawiszami, oraz ustawić kontrast, przy którym wyświetlacz jest najlepiej czytelny. Ustawiając Podświetlenie naleŝy wybrać jedną z opcji: - OFF podświetlenie wyłączone, - ON podświetlenie stale włączone, - ECO podświetlenie klawiszem BACKLIGHT, - BAT podświetlenie wyłączane po czasie 30s. w celu oszczędzania baterii. 1. Kontrast < > 2. Podświetlenie ON> 3. Wyjście

24 24 INSTRUKCJA OBSŁUGI 15.6 Ustawienie daty i godziny Opcja słuŝy do wpisywania bieŝącej daty i godziny. Dostęp do ustawiania jest zabezpieczony kodem PIN. 1. Aplikacje 2. Jednostki 3. Konfiguracja 5. Wyjście KONFIGURACJA 3. Ustawienia wydruku 4. Ustawienia RS-232C 5. Ustawienia LCD 6. Data i godzina 7. Auto-OFF DATA I GODZINA 1. Czas gg:mm:ss 2. Data rrrr-mm-dd 3. PIN 0 4. Wyjście Wykorzystując klawisze nawigacyjne oraz klawisz wybrać opcję Data i godzina. JeŜeli wcześniej został wpisany kod PIN (róŝny od 0), po wybraniu opcji Czas lub Data kursor przesunie się do opcji PIN i naleŝy wpisać właściwy 4-cyfrowy PIN. W celu wpisania odpowiednich cyfr naleŝy posłuŝyć się klawiszami,,, oraz. Wejście do opcji PIN umoŝliwia wpisanie nowego kodu (NEW). Podczas wpisywania nowego kodu naleŝy dwukrotnie wpisać tę samą liczbę (komunikat: REP.).

25 INSTRUKCJA OBSŁUGI Automatyczne wyłączanie zasilania (Auto-OFF) Opcja umoŝliwia automatyczne wyłączanie zasilania miernika w celu oszczędności energii akumulatora. 1. Aplikacje 2. Jednostki 3. Konfiguracja 5. Wyjście KONFIGURACJA 3. Ustawienia wydruku 4. Ustawienia RS-232C 5. Ustawienia LCD 6. Data i godzina 7. Auto-OFF Wykorzystując klawisze nawigacyjne oraz klawisz wybrać opcję Auto-OFF i Status, a następnie jedną z opcji: - ON wyłączanie po czasie 5min. bez zmiany wskazań, - BAT wyłączanie przy spadku napięcia baterii, - OFF ciągłe włączenie zasilania. AUTO-OFF 1. Status OFF 2. Wyjście AUTO-OFF 1. Status: <OFF> <BAT> <ON> 2. Wyjście

26 26 INSTRUKCJA OBSŁUGI 15.8 Kontrola kontroli ładowania akumulatorów (Bateria) Opcja słuŝy do odczytania stanu naładowania akumulatorów oraz umoŝliwia wyłączenie ładowania w celu zabezpieczenia baterii zastosowanych zamiast akumulatorów. Próba ładowania zwykłych baterii zastosowanych zamiast akumulatora moŝe spowodować powaŝne uszkodzenie miernika. 1. Aplikacje 2. Jednostki 3. Konfiguracja 5. Wyjście 5. Ustawienia LCD 6. Data i godzina 7. Auto-OFF 8. Bateria KONFIGURACJA Wykorzystując klawisze nawigacyjne oraz klawisz wybrać opcję Bateria i Ładowanie, a następnie jedną z opcji: - ON ładowanie włączone, - OFF ładowanie wyłączone BATERIA 1. Ładowanie OFF 2. Stan 80% 3. Wyjście BATERIA 1. Ładowanie <OFF> <ON> 2. Stan 80% 3. Wyjście

27 INSTRUKCJA OBSŁUGI Reset ustawień Opcja umoŝliwia powrót do ustawień fabrycznych (domyślnych) wszystkich opcji. 3. Aplikacje 4. Jednostki 5. Konfiguracja 6. Kalibracja 7. Wyjście KONFIGURACJA 5. Ustawienia LCD 6. Data i godzina 7. Auto-OFF 8. Bateria 9.Reset ustawień Wykorzystując klawisze nawigacyjne oraz klawisz wybrać opcję Reset ustawień i TAK. W wyniku zmiany ustawień na fabryczne miernik zeruje się i rozpoczyna pomiary ciągłe. RESET USTAWIEŃ Ustawienia domyślne? NIE TAK

28 28 INSTRUKCJA OBSŁUGI 15. Kalibracja W celu kalibracji miernika naleŝy wybrać sposób obciąŝenia go. MoŜe być do tego zastosowany statyw jak równieŝ wzorzec masy moŝe byŝ zawieszony. Wyzerować nieobciąŝoną wagę klawiszem T. 6. Aplikacje 7. Jednostki 8. Konfiguracja 9. Kalibracja 10. Wyjście KALIBRACJA 5. ObciąŜenie <5kg> <20kg> 6. Wyjście Wykorzystując klawisze nawigacyjne oraz klawisz wybrać opcję Kalibracja i ObciąŜenie. Wybrać obciąŝenie w zaleŝności od posiadanego wzorca masy. ObciąŜyć miernik wzorcem masy. KALIBRACJA 1. Kalibracja 2. ObciąŜenie 5kg 3. Wyjście Wykorzystując klawisze nawigacyjne oraz klawisz wybrać opcję Kalibracja i zaczekać do zakończenia procesu kalibracji.

29 INSTRUKCJA OBSŁUGI Konserwacja, rozwiązywanie problemów i usuwanie drobnych uszkodzeń 1. Miernik naleŝy utrzymywać w czystości. 2. NaleŜy uwaŝać, aby w trakcie uŝytkowania między trzpień czujnika siły a obudowę nie dostały się zanieczyszczenia. W przypadku stwierdzenia zanieczyszczeń naleŝy je usunąć nieprzewodzącym prąd elektryczny narzędziem. 3. Zabrania się wszelkich napraw przez osoby nieupowaŝnione. 4. W celu dokonania naprawy miernika, naleŝy się zwrócić do najbliŝszego punktu serwisowego. Listę punktów serwisowych umieszczono w gwarancji. Komunikaty i stany awaryjne: Komunikat/stan Przyczyna Zalecenie PrzedłuŜający się komunikat: ZEROWANIE Komunikat: Przekroczenie zakresu AD (+/-) Wskazania miernika znacznie odbiegające od prawidłowych Wyświetlanie innych jednostek niŝ wybrane Zakłócenie procesu zerowania Zakłócenie procesu zerowania Rozkalibrowanie miernika Przypadkowe naciśnięcie klawisza UNIT/CLEAR PołoŜyć miernik w pozycji nieruchomej, nacisnąć klawisz T PołoŜyć miernik w pozycji poziomej, wyłączyć i ponownie włączyć miernik klawiszem ON/OFF. Skontaktować się z serwisem celem kalibracji miernika Nacisnąć kilkakrotnie klawisz UNIT/CLEAR celem wyświetlenia właściwych jednostek
