1 Egz. nr 3 PROJEKT WYKONAWCZY Stadium: Projekt wykonawczy Branża: Elektryczna Klasa obiektu: XXVI Zadanie: PBW przyłączenia do sieci elektroenergetycznej budynków wielorodzinnych na dz. 3264/6, 3264/7 w Grójcu, gm. Grójec Miejsce inwestycji: msc. Grójec, gm. Grójec, dz. nr 3355/1, 3356/1, 304, 3265/1, 3265/8, 3264/7, 3264/6 - obręb 0001 Inwestor: PGE Dystrybucja S.A Lublin, ul. Garbarska 21A Projektował: inż. Jan Cieśla-Fijałkowski Kl 632/94 imię i nazwisko nr uprawnień Data i podpis Opracował: mgr inż. Wojciech Cedro - imię i nazwisko nr uprawnień Sprawdził: inż. Jan Grudniewski Kl 274/94 imię i nazwisko nr uprawnień Kielce,

2 SPIS ZAWARTOŚCI OPRACOWANIA: 1. PISMA I UZGODNIENIA 2 2. ZESTAWIENIE WŁAŚCICIELI DZIAŁEK DANE WYJŚCIOWE DO PROJEKTOWANIA PRZEDMIOT I CEL OPRACOWANIA PODSTAWA PRAWNA PODSTAWA TECHNICZNA: ZAKRES OPRACOWANIA ISTNIEJĄCY STAN ZAGOSPODAROWANIA OPIS TECHNICZNY PROJEKTOWANA STACJA TRANSFORMATOROWA LINIA ŚREDNIEGO NAPIĘCIA NAPOWIETRZNA LINIA ŚREDNIEGO NAPIĘCIA LINIE NISKIEGO NAPIĘCIA ZŁĄCZA KABLOWE OCHRONA PRZECIWPORAŻENIOWA OCHRONA PRZEPIĘCIOWA UWAGI KOŃCOWE OPINIA GEOTECHNICZNA OBLICZENIA DOBÓR TRANSFORMATORA DOBÓR STACJI TRANSFORMATOROWEJ DOBÓR ZABEZPIECZEŃ OBLICZENIA SPADKU NAPIĘCIA DOBÓR KONDENSATORA W STACJI TRAFO DOBÓR WARTOŚCI REZYSTANCJI UZIEMIENIA SŁUPA NR DOBÓR WARTOŚCI REZYSTANCJI UZIEMIENIA STACJI TRAFO INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH ELEMENTY ZAGOSPODAROWANIA TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI WSKAZANIA DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH SPOSÓB PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM ZESTAWIENIE MATERIAŁÓW STACJA TRANSFORMATOROWA LINIA NAPOWIETRZNA ŚREDNIEGO NAPIĘCIA LINIA KABLOWA ŚREDNIEGO NAPIĘCIA ODCINEK LINIA KABLOWA ŚREDNIEGO NAPIĘCIA ODCINEK LINIA NISKIEGO NAPIĘCIA ZESTAWIENIE MATERIAŁÓW Z DEMONTAŻU RYSUNKI OŚWIADCZENIA UPRAWNIENIA 38 2

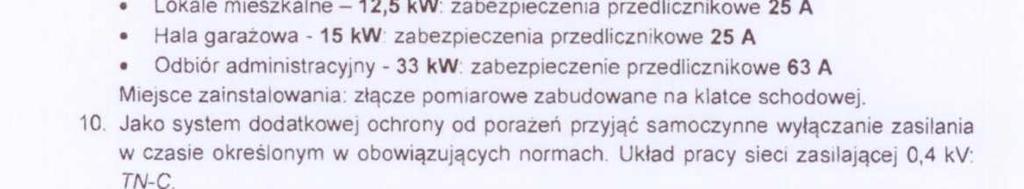

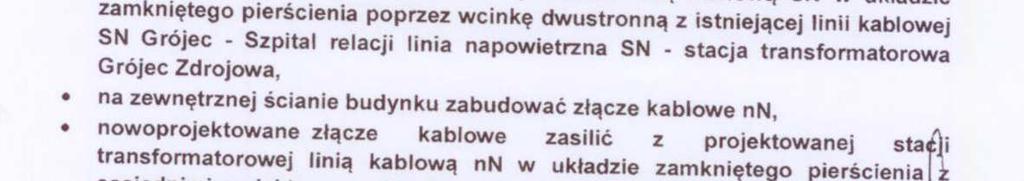

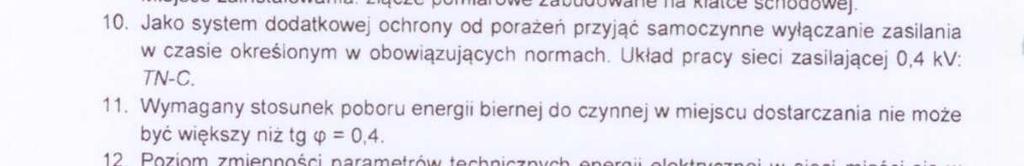

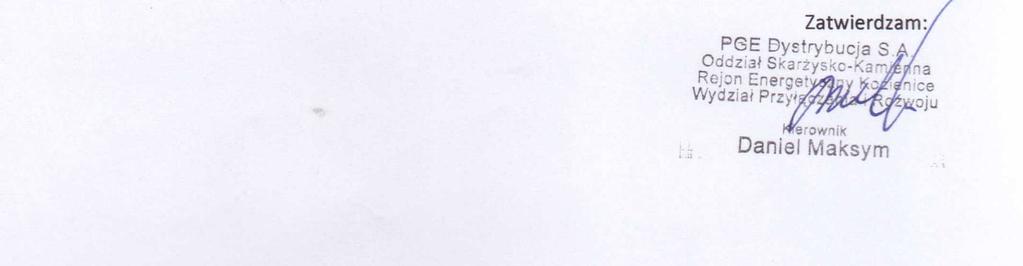

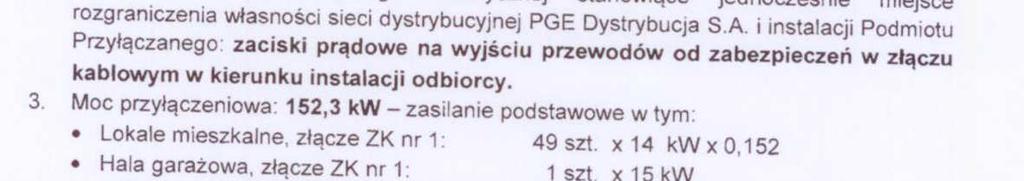

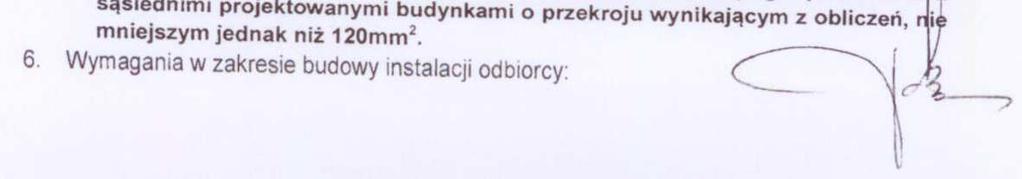

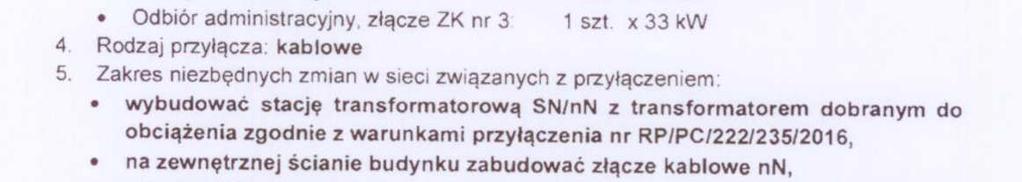

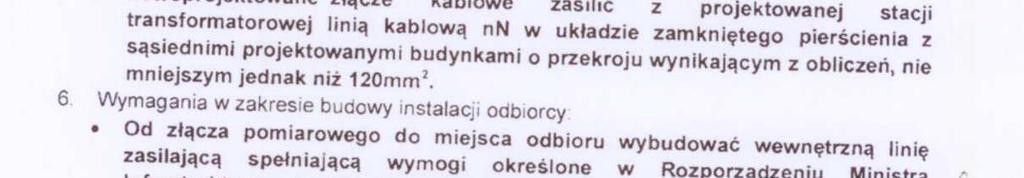

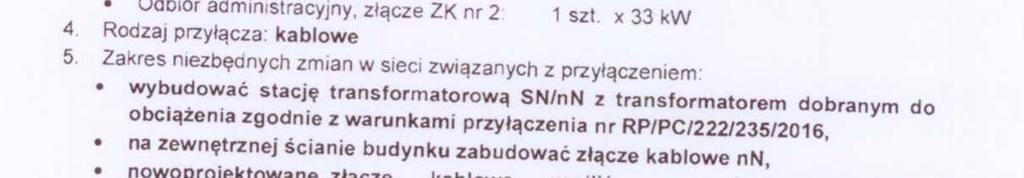

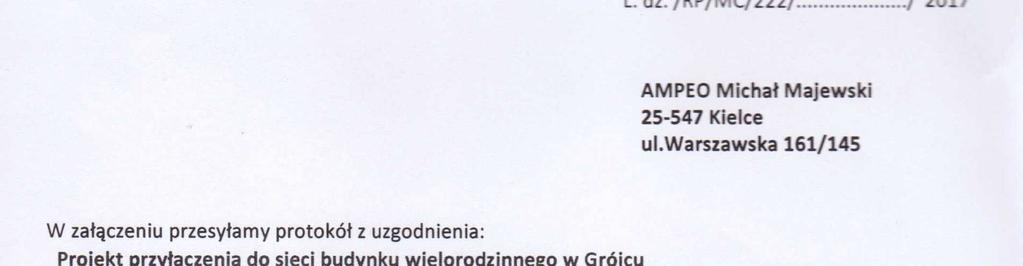

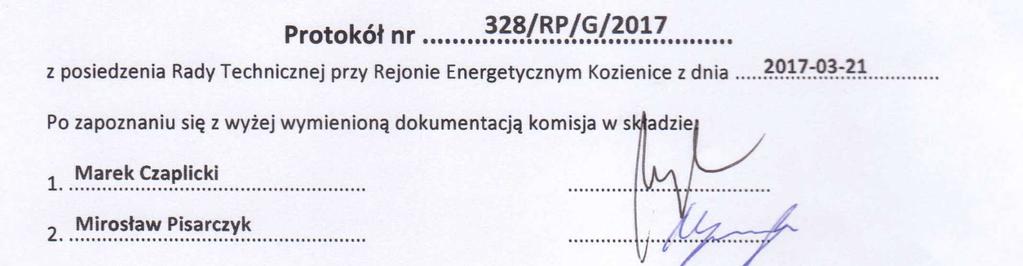

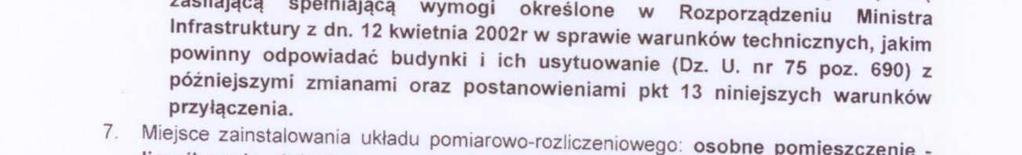

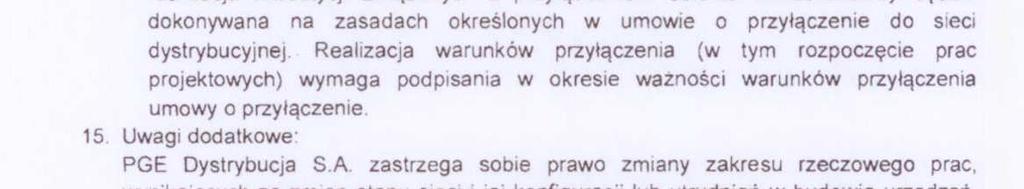

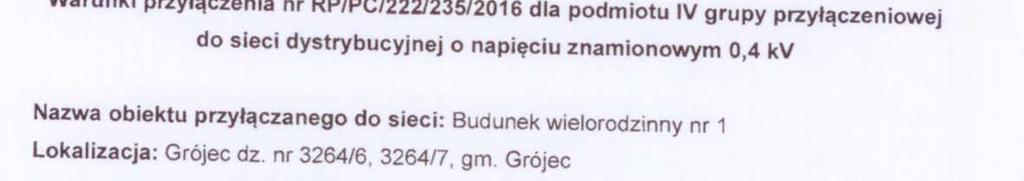

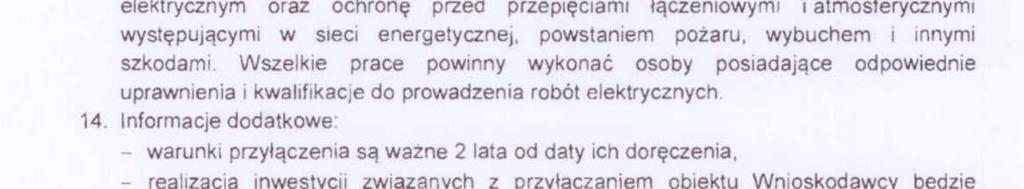

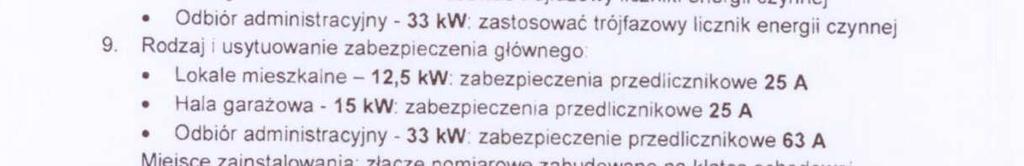

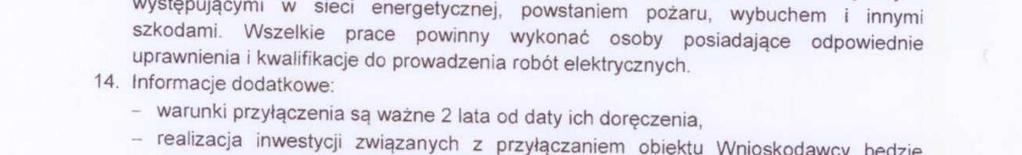

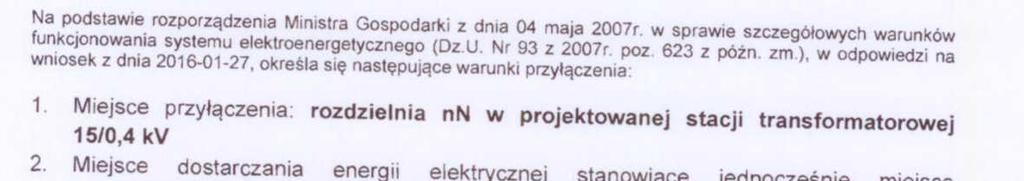

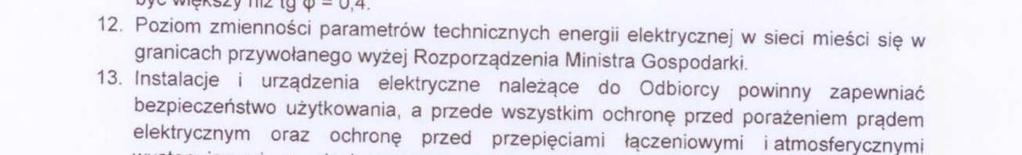

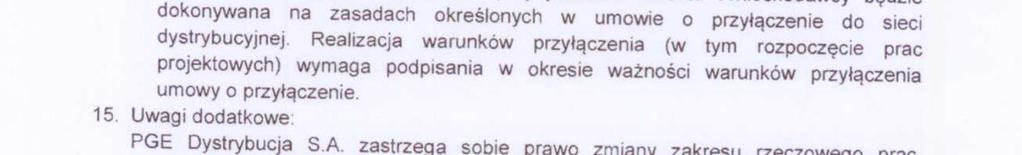

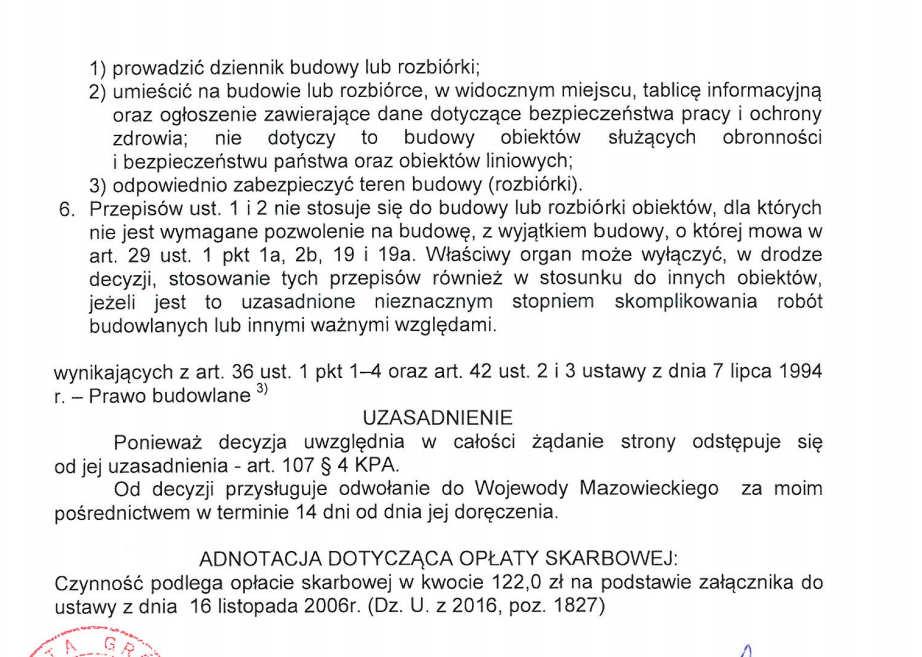

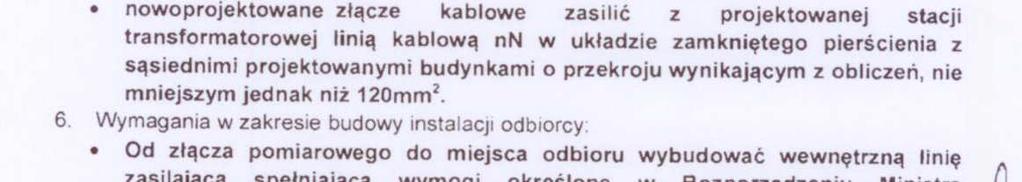

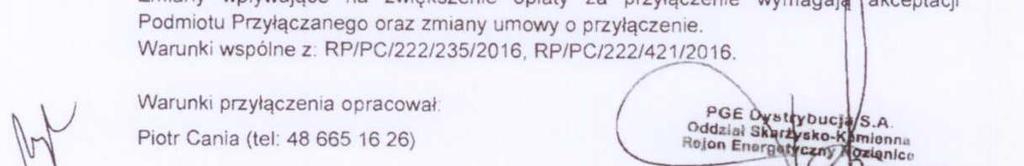

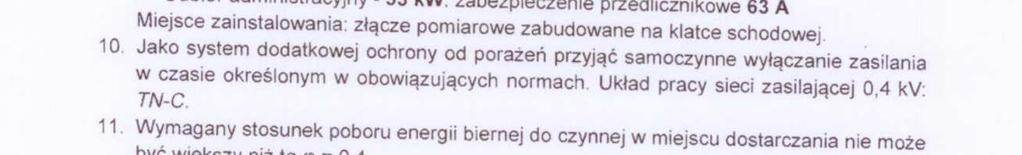

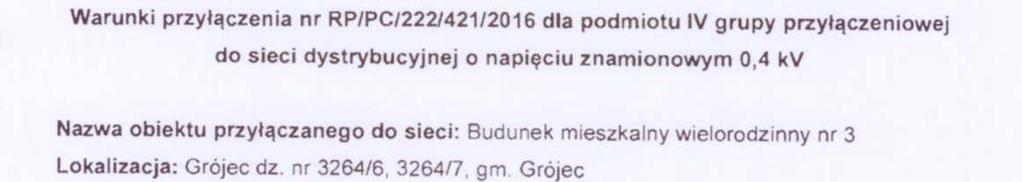

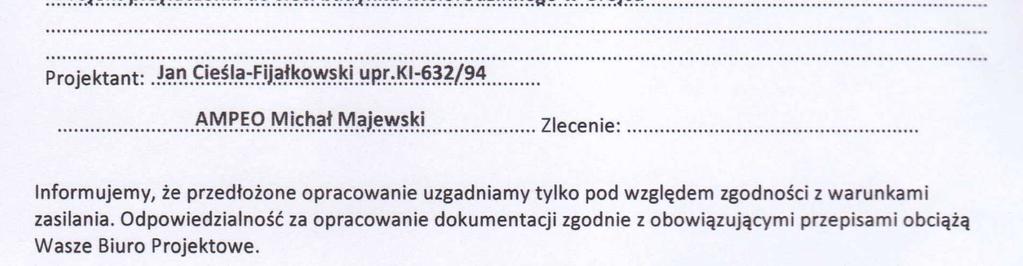

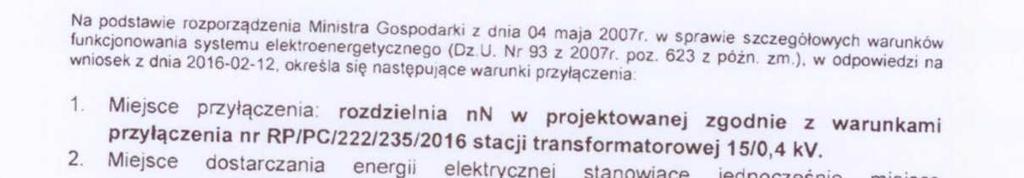

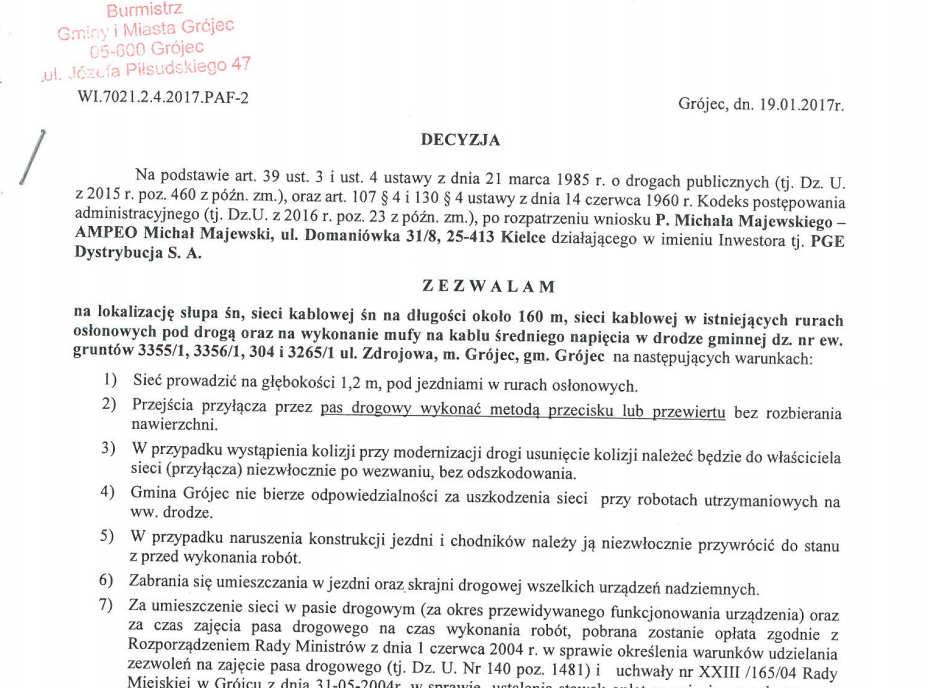

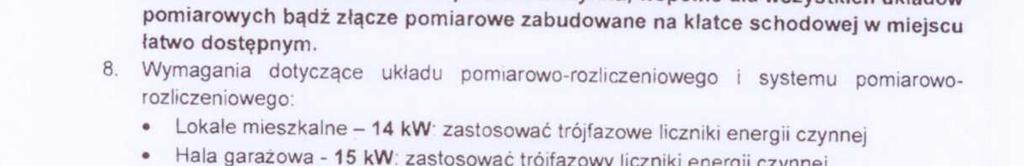

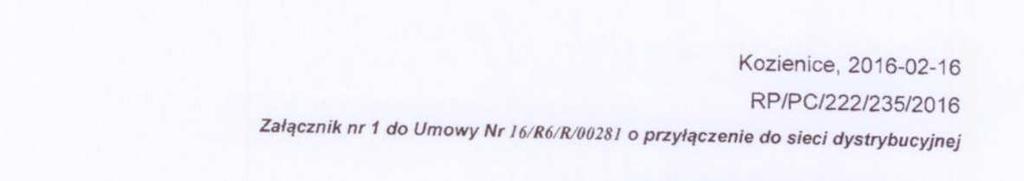

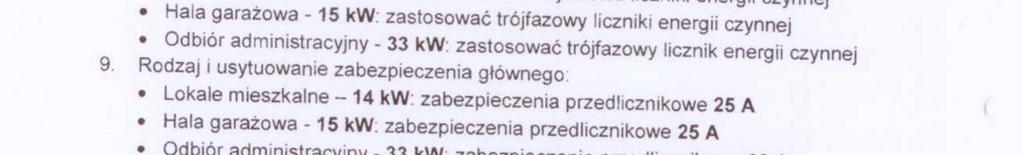

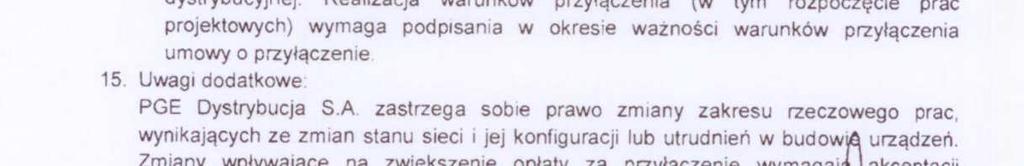

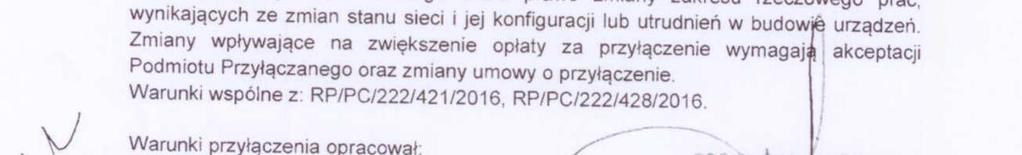

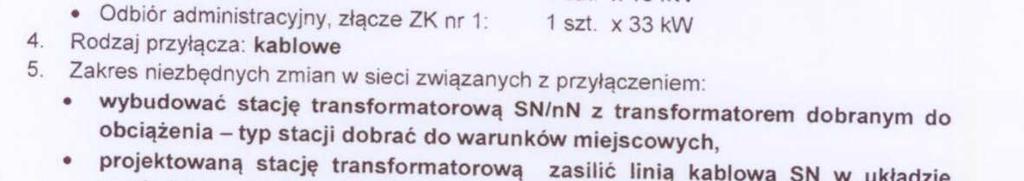

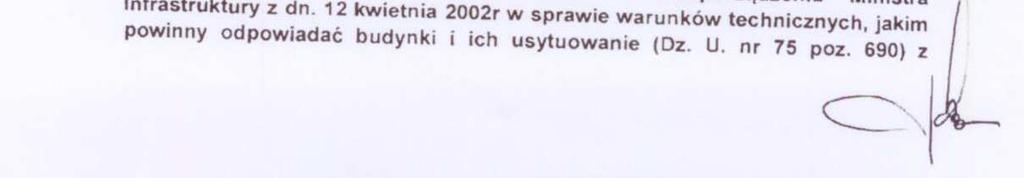

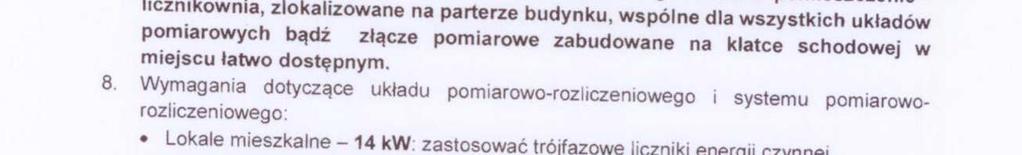

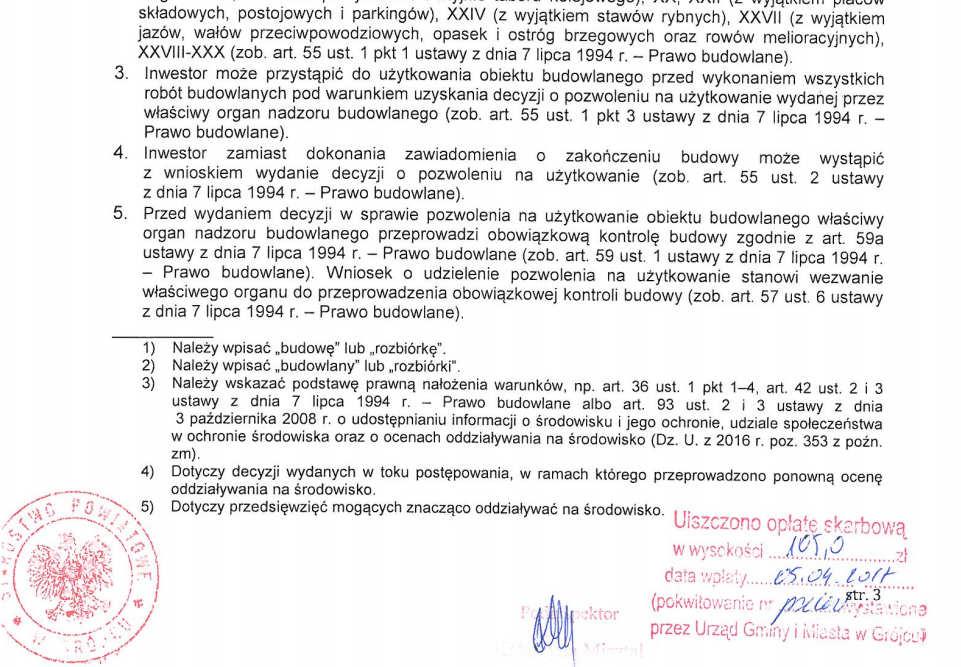

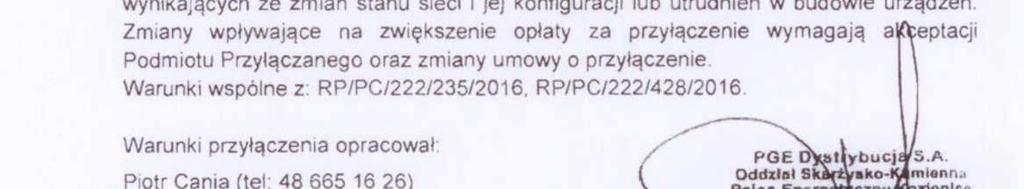

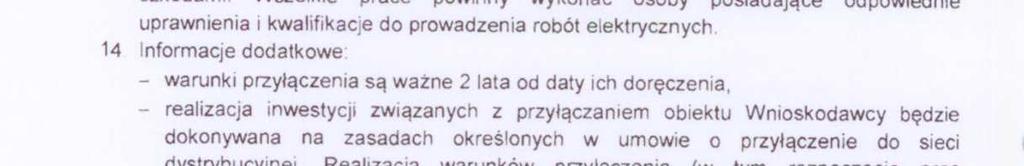

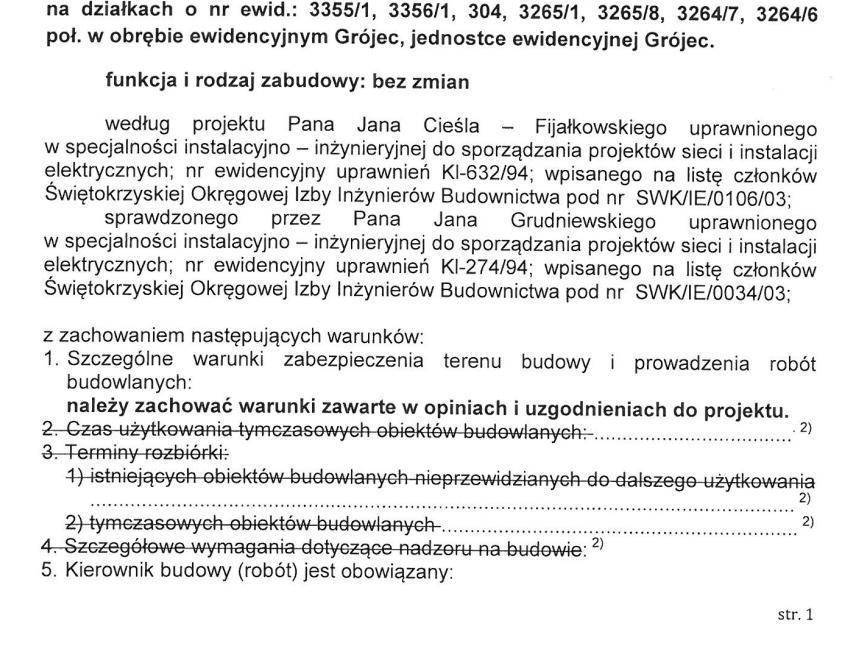

3 1. PISMA I UZGODNIENIA - decyzja pozwolenia na pozwolenia na budowę nr 514/2017 z dnia r. - warunki przyłączenia do sieci dystrybucyjnej nr RP/PC/222/235/2016 z dn r. - warunki przyłączenia do sieci dystrybucyjnej nr RP/PC/222/428/2016 z dn r. - warunki przyłączenia do sieci dystrybucyjnej nr RP/PC/222/421/2016 z dn r. - protokół uzgodnienia Zespołu Technicznego RE Kozienice nr 328/RP/G/2017 z dnia r - odpis Protokołu Narady Koordynacyjnej nr 51/7 z dn r. - decyzja Gminy Grójec nr WI PAF-2 z dn r. 3

4 4

5 5

6 6

7 7

8 8

9 9

10 10

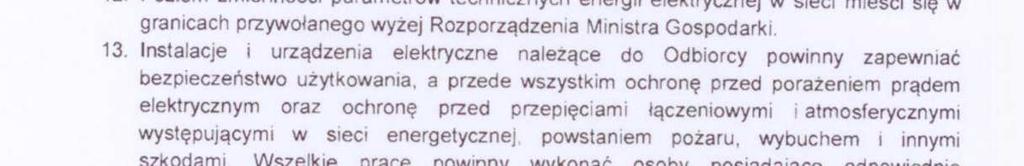

11 11

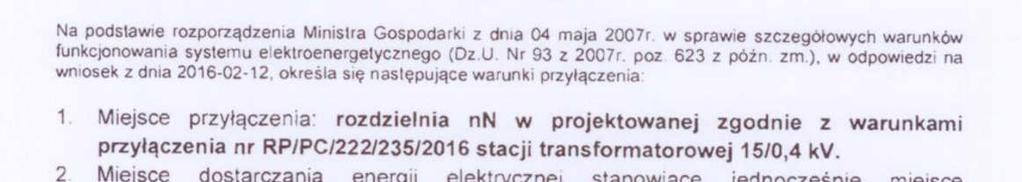

12 12

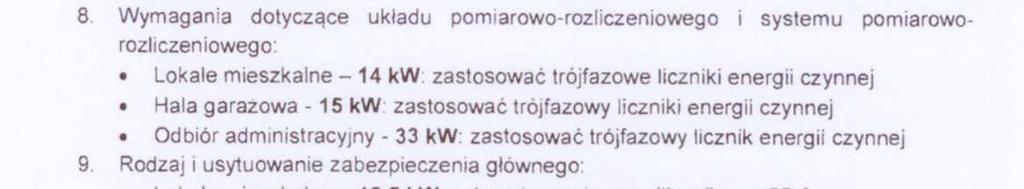

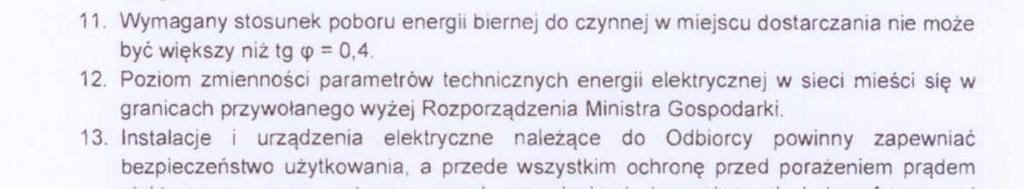

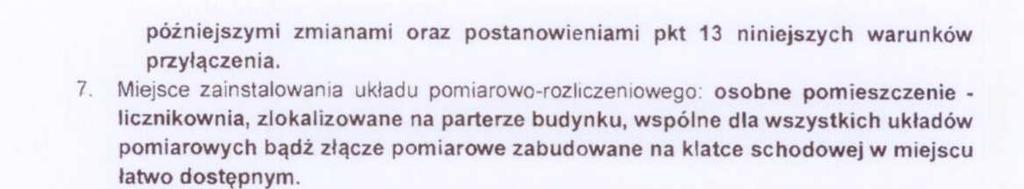

13 13

14 14

15 15

16 16

17

18 17

19

20 18

21 2. ZESTAWIENIE WŁAŚCICIELI DZIAŁEK Lp. Nr działki 3355/1 3356/ /1 3265/ /7 3264/6 Właściciel z wypisu Gmina Grójec Adres właściciela ul. J. Piłsudskiego Gróec Uwagi Podpis: 19

22 3. DANE WYJŚCIOWE DO PROJEKTOWANIA 3.1 Przedmiot i cel opracowania Przedmiotem opracowania jest budowa dwóch odcinków linii średniego napięcia, stacji transformatorowej kontenerowej oraz linii niskiego napięcia związanych z przyłączeniem do sieci trzech budynków mieszkalnych wielorodzinnych przy ul. Zdrojowej w Grójcu. Celem opracowania jest dostarczenie energii elektrycznej dla trzech budynków wielorodzinnych usługowo-mieszkalnych powstających na działkach nr 3264/6, 3264/7 w msc. Grójec, przy ul. Zdrojowej. 3.2 Podstawa prawna Podstawę prawną stanowi umowa zawarta pomiędzy PGE Dystrybucja S.A. Oddział Skarżysko-Kamienna a firmą AMPEO. 3.3 Podstawa techniczna: - warunki przyłączenia do sieci dystrybucyjnej nr RP/PC/222/235/2016 z dn r. - warunki przyłączenia do sieci dystrybucyjnej nr RP/PC/222/428/2016 z dn r. - warunki przyłączenia do sieci dystrybucyjnej nr RP/PC/222/421/2016 z dn r. - uzgodnienia z jednostkami uzgadniającymi - mapy zasadnicze do celów projektowych w skali 1:500 - album złączy kablowo-pomiarowych - album linii średniego napięcia - album linii niskiego napięcia - Przepisy Budowy Urządzeń Energetycznych - Polskie Normy 3.4 Zakres opracowania Opracowanie obejmuje budowę przyłącza energetycznego w następującym zakresie: - budowa stacji transformatorowej kontenerowej MRw-b2pp 20/ wyposażonej w transformator na 630kVA kpl. 1 - budowa słupa średniego napięcia Kgo-12/20 kpl. 1 - budowa linii średniego napięcia 3xXRUHAKXs 1x120mm 2 na odcinku od proj. słup nr 15 do proj. stacji trafo mb 55 (dł. trasy) - budowa linii średniego napięcia 3xXRUHAKXs 1x120mm 2 na odcinku od proj. stacji trafo do istn. kabla kier. Olimpijska mb 179 (dł. trasy) - zabudowa mufy kablowej POLJ 24/1x kpl. 3 - budowa linii niskiego napięcia kablem YAKXs 4x240mm 2 na odcinku od stacji trafo do złącza kablowego nr 1 mb 126 (dł. trasy) - budowa linii niskiego napięcia kablem YAKXs 4x240mm 2 na odcinku od stacji trafo do złącza kablowego nr 2 mb 190 (dł. trasy) - budowa linii niskiego napięcia kablem YAKXs 4x240mm 2 na odcinku od stacji trafo do złącza kablowego nr 3 mb 252 (dł. trasy) - budowa linii niskiego napięcia kablem YAKXs 4x240mm 2 na odcinku od złącza kablowego nr 1 do złącza kablowego nr 2 mb68 (dł. trasy) - budowa linii niskiego napięcia kablem 2xYAKXs 4x240mm 2 na odcinku od złącza kablowego nr 2 do złącza kablowego nr 3 mb 67 (dł. trasy) 20

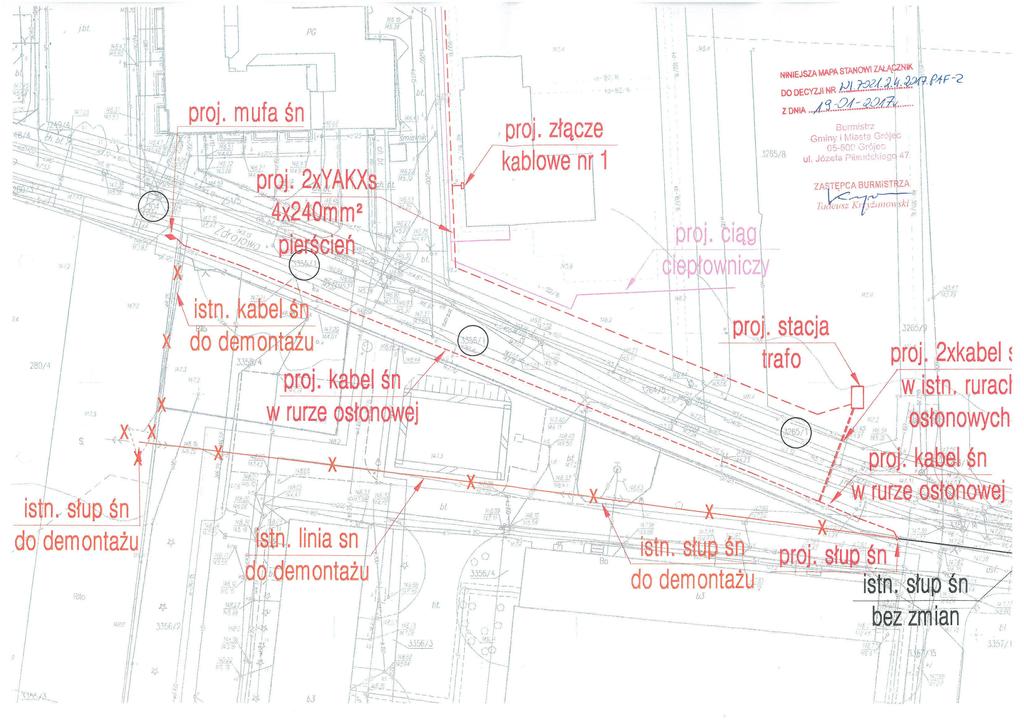

23 - zabudowa złącza kablowego ZK-3/RBL 2x630A+1x400A kpl. 2 - zabudowa złącza kablowego ZK-4/RBL 3x630A+1x400A kpl. 1 - demontaż istniejącej linii średniego napięcia mb 156 (dł. trasy) 3.5 Istniejący stan zagospodarowania Trzy budynki wielorodzinne powstające na działkach nr 3264/6, 3264/7 w Grójcu przy ulicy Zdrojowej nie posiada zasilania w energię elektryczną. W odległości około 10m od przyłączanych działek przebiega napowietrzna linia średniego napięcia. W odległości około 160m dalej linia napowietrzna kończy się. Na słupie krańcowym zabudowane są głowice kablowe i wybudowany jest kabel 3xYHAKXs 1x120mm 2 w stronę stacji trafo MSTW Olimpijska. 4. OPIS TECHNICZNY 4.1 Projektowana stacja transformatorowa Zgodnie z warunkami przyłączenia do sieci energetycznej dla zasilania osiedla mieszkaniowego domków wielorodzinnych zaprojektowano nową stację transformatorową. Stację usytuowano na działce 3265/8 przy planowanym parkingu i drodze wewnętrznej. Umiejscowienie stacji przedstawiono na rys. nr 3. Zaprojektowano stację kontenerową typu MRw-b2pp 20/ produkcji ZPUE Włoszczowa. Stacje w obudowach betonowych typu MRw-b to prefabrykowane kontenery składające się z trzech monolitycznych elementów żelbetowych, wykonanych w klasie C30/37 - fundamentu, bryły głównej oraz dachu. Fundament posiada wydzielone misy olejowe, mogące pomieścić co najmniej 100% pojemności oleju z zamontowanych w stacji transformatorów w razie ich awarii, oraz przedział kablowy z przepustami kabli SN oraz nn. Przeznaczeniem bryły głównej jest zabudowa rozdzielnic SN oraz nn, urządzeń zdalnej kontroli oraz sygnalizacji, układów pomiarowych, transformatorów, agregatów oraz innych urządzeń zgodnie z projektem. Dach wariantowo może być również wykonany jako całkowicie metalowy lub w postaci nakładki architektonicznej na dach betonowy. W standardowym wykonaniu konstrukcja stacji umożliwia wstawienie transformatorów hermetyzowanych o mocy do 1000 kva. Jako rozdzielnię średniego napięcia zastosowano typową rozdzielnicę typu SF6 3-polową w układzie LTL wyposażoną w 2 pola liniowe i pole transformatorowe. Jako rozdzielnię niskiego napięcia zastosowano rozdzielnicę RWT dziesięciopolową, którą należy wyposażyć w sześć rozłączników NSL3, dwa rozłączniki NSL2, cztery pola rezerwowe, wyłącznik główny INP 1600A i pomiar kontrolny prądu i napięcia, oraz pomiar sumujący energii elektrycznej. Stację należy wyposażyć w transformator o mocy 630 kva, 15/0,4 kv typu TNOSP 160/20 produkcji AREVA lub podobny. Moc biegu jałowego transformatora podlega kompensacie za pomocą kondensatora typu MKPg o mocy 10 kvar. Stacja transformatorowa dostarczana jest kompletnie wyposażona w rozdzielnice ś.n i n.n. i instalacje wewnętrzne. Po usytuowaniu wymaga jedynie podłączenia zewnętrznych kabli ś.n i n.n. uziomu otokowego oraz wstawienia i podłączenia transformatora. 21

24 Do usytuowania stacji należy wykonać wykop i ułożyć w nim uziom otokowy, który należy podłączyć do zacisków kontrolnych stacji. Następnie należy wykonać podsypkę piaskowo żwirową grubości ok. 20 cm i wypoziomować. Wymiary wykopu i szczegóły montażu stacji przedstawiono na rysunku z katalogu ZPUE Włoszczowa załączonym do projektu. Konstrukcja stacji umożliwia ustawienie transformatora w obudowie hermetycznej o mocy do 1000kVA (Podmiot Przyłączany planuje budowę kolejnych trzech budynków wielorodzinnych po około 40 mieszkań każdy). Przed załączeniem stacji pod napięcie należy wykonać badania transformatora po zamontowaniu. Schemat stacji przedstawiono na rys. nr Linia średniego napięcia Do zasilania projektowanej stacji transformatorowej zaprojektowano budowę dwóch linii kablowych średniego napięcia. Trasa linii kablowych średniego napięcia biegnie od projektowanego słupa nr 15 do projektowanej stacji transformatorowej, a następnie od stacji do linii kablowej średniego napięcia wykonanej kablem 3xYHAKXs 1x120mm zlokalizowanej w pasie drogowym na wysokości słupa krańcowego numer 16 i działki nr 3355/3. Zaprojektowano linię kablową z trzech kabli jednożyłowych 3xYHAKXs 1x120mm². Zastosowano kable na napięcie 20kV. Kable jednożyłowe należy wiązać opaskami. Co 10 m należy zainstalować opaski kablowe z nazwą i typem kabla oraz przebiegiem trasy, nazwą inwestora i rokiem budowy. Dodatkowo stosować opaski do oznaczenia faz. Opaski winne być wykonane z materiału trwałego i nie podlegającego korozji. Kable należy ułożyć w rowie na głębokości 0,9m na podsypce piaskowej grubości 10 cm i przykryć warstwą piasku grubości 10 cm. Następnie przysypać warstwą przesianej ziemi grubości 25 cm i ułożyć folię koloru czerwonego, zasypać wykop ubijając ziemię warstwami. Ziemię należy utwardzić do wartości wymaganej. Nadmiar ziemi z wykopu należy rozplantować. Na opaskach należy umieścić następujące informacje: - nazwa właściciela linii kablowej - relacja linii kablowej - napięcia znamionowe - typ i przekrój kabla - rok ułożenia Kable na całej długości należy chronić rurą ochronną DVK 160 koloru czerwonego. Przy wykonywaniu przejścia poprzecznego pod jezdnią asfaltową zaleca się wykorzystanie pozostawionych na etapie wykonywania drogi rur osłonowych DVK 160. W przypadku stwierdzenia braku możliwości wykorzystania tych rur przejście poprzeczne wykonać metodą przewiertu sterowanego. Rury osłonowe uszczelnić odcinkami rur termokurczliwych typu RBG 235/40. Na projektowanym słupie nr 15 kabel ułożyć w rurze ochronnej BE 160 czarnej. Rurę uszczelnić rurą termokurczliwą RPAT 130/150. Zastosować głowice napowietrzne dla kabli 1 żyłowych typu POLT 24D/1XO-L12A. 22

25 Kable wprowadzić i wyprowadzić ze stacji transformatorowych przez przepusty w części fundamentowej. Przepusty uszczelnić zgodnie z instrukcją stacji transformatorowej. W stacji kable należy podłączyć do pól liniowych rozdzielnic ś.n. Należy zastosować głowice wnętrzowe typu POLT-24D/1XI-L12A. Kable podlegają odbiorowi częściowemu w stanie odkrytym. Po uzyskaniu pozytywnego wyniku odbioru kable można zasypać. Należy dokonać pomiaru izolacji kabli i przeprowadzić próbę napięciową, oraz dokonać inwentaryzacji geodezyjnej ułożonych linii kablowych. Projektowany odcinek nr 2 kabla śn połączyć z istniejącą linią śn 3xYHAKXs 1x120mm 2 wykorzystując mufy kablowe POLJ 24/1x W czasie montażu należy zwrócić uwagę aby nie przekroczyć dopuszczalnych promieni załomu kabla które wynoszą wg danych producenta kabla 15-tą krotność średnicy kabla. Plan linii kablowej średniego napięcia przedstawiono na mapie rys. nr 3. Schemat linii kablowych średniego napięcia przedstawiono na rys. nr Napowietrzna linia średniego napięcia Linia średniego napięcia podlega demontażowi na odcinku około 160m. Demontażowi podlegają dwa stanowiska słupowe wykonane z żerdzi BSW. W miejscu przedstawionym na planie należy posadowić nowe stanowisko słupowe. Zastosowano słup z żerdzi wirowanej Kgo 12/20. Ustoje dobrano jak dla gruntu średniego. Istniejące przewody gołe 3xAFI 70mm² należy zdemontować i naprężyć na nowym słupie. Na słupie wykonać zawieszenie odciągowe ŁO-2 z izolatorami kompozytowymi SDI 80. Wykonać obostrzenie II. Na wierzchołku słupa należy zamontować rozłącznik RUN III 24/4 WK. Słup wyposażyć w konstrukcję pod głowicę kablową i pomost montażowy oraz zainstalować ograniczniki przepięć typu POLIM D 18N. Na słup wprowadzić kable 3xXRUHAKXs 1x120mm² zasilające projektowaną stację transformatorową. Połączenia między urządzeniami s.n. wykonać przewodami AALXSn 50mm². 4.4 Linie niskiego napięcia Do zasilania budynków z projektowanej stacji transformatorowej należy wyprowadzić trzy obwody kablowe w stronę zasilanych budynków. Ze względu na znaczne wartości przesyłanych mocy na każdym obwodzie zastosowano kable YAKXs 4x240mm 2. Przewiduje się dodatkowo wykonanie dwóch odcinków linii niskiego napięcia za pomocą kabli YAKXs 4x240mm 2 do wykonania połączeń między złączami nr 1 i 2 oraz między złączami nr 2 i 3 celem zamknięcia pierścienia. Kable niskiego napięcia układać na głębokości 0,7m na podsypce piaskowej grubości 10cm i zasypać warstwą piasku grubości 10cm. Następnie przysypać warstwą przesianej ziemi grubości 20cm i przykryć folią koloru niebieskiego. Potem zasypać wykop ubijając ziemię warstwami. Nadmiar ziemi z wykopu należy wywieźć. W miejscach gdzie kable krzyżują się z infrastrukturą podziemną wykopy należy wykonać ręcznie. W miejscach wątpliwych należy wykonać przekopy kontrolne. Przy skrzyżowaniach z wjazdami oraz skrzyżowaniami i zbliżeniami z uzbrojeniem podziemnym kable chronić rurami SRS 160 po jednej rurze na każdy kabel. 23

26 W czasie prac stosować ściśle wszystkie warunki zawarte w decyzji Gminy Grójec. W stacji transformatorowej kable podłączyć do rozłączników NSL-3 zgodnie ze schematem. Zastosować wkładki bezpiecznikowe WT-3gG 315A. Wprowadzenie kabli do złączy wykonać poprzez kolanko PCV 160. Końce rur osłonowych uszczelnić odcinkami rur termokurczliwych długości 0,5m. Teren po wykonaniu robót należy przywrócić do stanu pierwotnego. Na terenie porośniętym trawą należy rozłożyć warstwę humusu grubości 4cm i zasiać trawę. Kable podlega odbiorowi częściowemu w stanie odkrytym. Po uzyskaniu pozytywnego wyniku odbioru kabel można zasypać. Na kablach co 10m. stosować opaski kablowe z nazwą, typem i przekrojem kabla, trasą przebiegu, nazwą inwestora i rokiem budowy. Opaski winny być wykonane na materiale trwałym nie podlegającym korozji. Przed załączeniem pod napięcie wykonać pomiary izolacji i ciągłości żył kabla oraz wykonać inwentaryzację geodezyjną. Plan przyłącza przedstawiono na rys. trasowym nr 3, schemat przedstawiono na rys. nr Złącza kablowe Do zasilenia budynku nr 1 i budynku nr 3 przewidziano ustawienie złączy kablowych ZK3/RBL 2x630A+1x400A, natomiast zasilenie budynku nr 2 będzie odbywać się ze złącza ZK4/RBL 3x630A+1x400A. Zastosowano typowe złącza wykonane z tworzyw termoutwardzalnych w 2-giej klasie ochronności i stopniu ochrony IP44, oraz ochronie na uderzenia IK10, ustawione na fundamencie, który tworzy jedną całość wraz ze złączem. Obudowa złącza jest lakierowana. Złącza należy wyposażyć zgodnie ze schematem rys. nr 4. Zacisk PEN w złączu należy uziemić. Wartość uziemienia poniżej 10Ω. Usytuowanie złącza przedstawiono na mapie - rys. nr 3, schemat i wyposażenie złączy przedstawiono na rys. nr Ochrona przeciwporażeniowa Stacje transformatorowe posiadają fabrycznie wykonane uziemienie wszystkich elementów średniego i niskiego napięcia. Wyprowadzone są tylko końcówki bednarki uziemienia ochronnego i roboczego, które należy połączyć ze wspólnym uziemieniem stacji. Uziemienie wykonać jako otokowe z bednarki ocynkowanej FeZn 30x4 oraz prętów stalowych ocynkowanych fi 18. Wartość uziemienia poniżej 1,137 Ω. Pręty należy pogrążyć z dala od urządzeń podziemnych. Na słupie nr 15 linii średniego napięcia należy uziemić konstrukcje wsporcze słupa, konstrukcje pod ograniczniki przepięć, głowicę kablową i pomost montażowy oraz konstrukcję rozłącznika i napędu. Wartość uziemienia poniżej 1,5Ω. Sieć niskiego napięcia pracować będzie w układzie TN-C. W złączach kablowych należy uziemić przewód PEN. Wartość uziemienia poniżej 10 Ω. Uziemienie złączy wykonać przez połączenie złączy kablowych z uziemieniem stacji bednarką ułożoną w rowie kablowym. Uziemienie podłączyć ze wspólnym uziemieniem projektowanej stacji. 24

27 4.7 Ochrona przepięciowa Dla linii kablowych nie przewiduje się ochrony przepięciowej. W głównej tablicy rozdzielczej należy zainstalować ograniczniki przepięć, które winny być ujęte w projekcie instalacji elektrycznych wewnętrznych. Jako ochronę przepięciową zastosowano ograniczniki przepięć typu POLIMD 18N do zabudowania na projektowanym słupie nr 15. Ochrona przepięciowa dla instalacji u odbiorców leży w gestii odbiorców. 4.8 Uwagi końcowe Wszystkie czynności związane z realizacją inwestycji należy wykonać zgodnie z aktualnie obowiązującymi przepisami i normami. Przed przystąpieniem do robót poinformować o zamiarze ich wszczęcia zainteresowane instytucje i osoby z odpowiednim wyprzedzeniem. Prace ziemne w bezpośrednim sąsiedztwie uzbrojenia podziemnego oraz w pobliżu znaków geodezyjnych wykonywać ręcznie. Przed przystąpieniem do realizacji projektu wykonawca musi zapoznać się ze wszystkimi uzgodnieniami oraz oświadczeniami właścicieli działek, jest on zobowiązany do przestrzegania wszystkich warunków w nich zawartych. W czasie prowadzenia robót należy przestrzegać obowiązujących przepisów BHP. Roboty należy zorganizować w sposób wykluczający powstanie zagrożenia życia lub zdrowia. Należy unikać nadmiernych zniszczeń obiektów zieleni tj. drzew, krzewów itp. Po zakończeniu robót wykonawca zobowiązany jest przywrócić teren objęty pracami do stanu pierwotnego oraz wykonać inwentaryzację geodezyjną wybudowanych urządzeń. 25

28 5. OPINIA GEOTECHNICZNA Na podstawie rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dn r. Dz.U. poz 463 projektowane obiekty budowlane należą do pierwszej kategorii geotechnicznej. W obszarze objętym planowaną inwestycją panują warunki gruntowe proste: grunt składa się z warstw jednorodnych genetycznie i litograficznie zalegających poziomo nie występują mineralne grunty słabonośne i grunty organiczne oraz nasypy niekontrolowane zwierciadło wody znajduje poniżej poziomu posadowienia projektowanych obiektów nie występują niekorzystne zjawiska geologiczne Przeprowadzone sondowania i analiza Szczegółowej Mapy Geologicznej Polski w skali 1: wskazały: do poziomu 0,5-0,6m występuje warstwa humusu od poziomu 0,5-0,6m do poziomu posadowienia słupów występują żwiry i piaski sandrowe. Podłoże stwarza warunki do posadowienia projektowanych obiektów budowlanych. 26

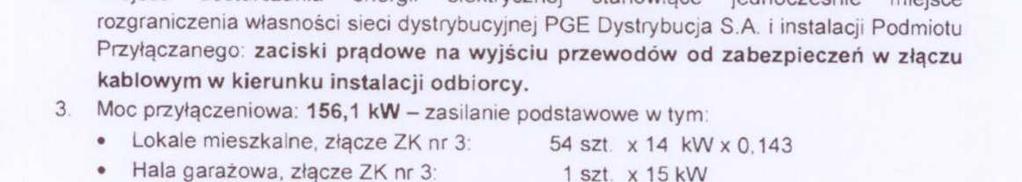

29 6. OBLICZENIA 6.1 Dobór transformatora Zgodnie z warunkami przyłączenia do sieci przyjęto następujące moce: - budynek 1: P1=152kW - budynek 2: P2=149kW - budynek 3: P3=156,1kW Dla wyżej wymienionych mocy przyjęto współczynnik jednoczesności k=0,85 ODBIORCY PROJEKTOWANI Nazwa odbiorcy Moc przyłącza k Odbiorca projektowany nr ,85 Odbiorca projektowany nr ,85 Odbiorca projektowany nr ,85 P= 388,535 kw Moc całkowita: Pp = P1 + P2 + P3 = S=P / cos fi = 388,54 kw 418 kvar DOBRANO TRAFO O MOCY 630 kva Na potrzeby projektowanych odbiorców zastosowano transformator 630kVA. 6.2 Dobór stacji transformatorowej Na działce na której projektuje się stacje transformatorową trwają prace projektowe, które zakładają budowę trzech kolejnych budynków wielorodzinnych po około 40 mieszkań każde. Wartość mocy przyłączeniowych budynków nr 1, 2, 3: Pp=418kW Wartość mocy przyłączeniowych budynków w kolejnym etapie inwestycji (budynki 4, 5, 6): P2etap=400kW Pc=Pp+ P2etap=418kW + 400kW = 818kW Dobrano stację transformatorową, która umożliwia zabudowę jednostki o mocy do 1000kVA. 27

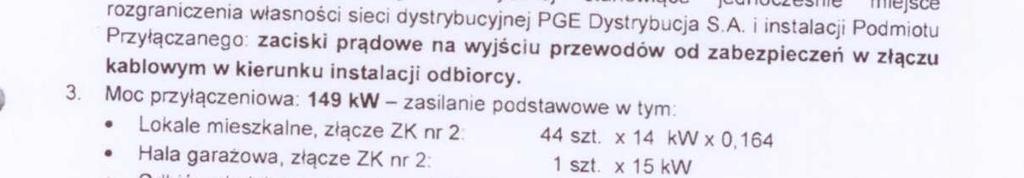

30 6.3 Dobór zabezpieczeń A. Budynek 1 ODBIORCY PROJEKTOWANI Nazwa odbiorcy Moc przyłącza k Odbiorca projektowany nr P= 152 kw Moc całkowita obwodu: P = I = P / 1,73 * 400 * 0,9285 = 152 kw 236,6 A Jako zabezpieczenie w złączu kablowym zastosować zabezpieczenie WT-2 gf 250A Jako zabezpieczenie w stacji trafo zastosować zabezpieczenie WT-3 gg 315A B. Budynek 2 ODBIORCY PROJEKTOWANI Nazwa odbiorcy Moc przyłącza k Odbiorca projektowany nr P= 149 kw Moc całkowita obwodu: P = I = P / 1,73 * 400 * 0,9285 = 149 kw 231,9 A Jako zabezpieczenie w złączu kablowym zastosować zabezpieczenie WT-2 gf 250A Jako zabezpieczenie w stacji trafo zastosować zabezpieczenie WT-3 gg 315A C. Budynek 3 ODBIORCY PROJEKTOWANI Nazwa odbiorcy Moc przyłącza k Odbiorca projektowany nr 1 156,1 1 P= 149 kw Moc całkowita obwodu: P = I = P / 1,73 * 400 * 0,9285 = 156,1 kw 243 A Jako zabezpieczenie w złączu kablowym zastosować zabezpieczenie WT-2 gf 250A Jako zabezpieczenie w stacji trafo zastosować zabezpieczenie WT-3 gg 315A 28

31 6.4 Obliczenia spadku napięcia Spadek napięcia w projektowanym złączu nr 3 (złącze położone w największej odległości od stacji trafo) L.p Nr słupa Rodzaj kabla Przekrój Pi li Ki γ s U ΔU% 1 ZK nr 3 2 x YAKXs , ,20 Spadek napięcia prawidłowy 2,84% < 5% 6.5 Dobór kondensatora w stacji trafo Q L = 100 S I o% n= =9,45kVAr 1,5 W stacji transformatorowej należy zastosować kondensator 10kVAr 6.6 Dobór wartości rezystancji uziemienia słupa nr 15 Prąd 1-fazowy zwarcia doziemnego Iz=220A = 66 0,2 = = 1,5Ω 6.7 Dobór wartości rezystancji uziemienia stacji trafo = 50 0,2 = = 1,137Ω 29

32 7. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 7.1 Zakres robót dla całego zamierzenia budowlanego Zakres robót obejmuje: Opracowanie obejmuje budowę przyłącza energetycznego w następującym zakresie: - budowa stacji transformatorowej kontenerowej MRw-b2pp 20/ wyposażonej w transformator na 630kVA kpl. 1 - budowa słupa średniego napięcia Kgo kpl. 1 - budowa linii średniego napięcia 3xXRUHAKXs 1x120mm 2 na odcinku od proj. słup nr 15 do proj. stacji trafo mb 55 (dł. trasy) - budowa linii średniego napięcia 3xXRUHAKXs 1x120mm 2 na odcinku od proj. stacji trafo do proj. mufy kablowej śn mb 179 (dł. trasy) - zabudowa mufy kablowej POLJ 24/1x kpl. 3 - budowa linii niskiego napięcia kablem 2xYAKXs 4x240mm 2 na odcinku od stacji trafo do złącza kablowego nr 1 mb 126 (dł. trasy) - budowa linii niskiego napięcia kablem 2xYAKXs 4x240mm 2 na odcinku od stacji trafo do złącza kablowego nr 2 mb 190 (dł. trasy) - budowa linii niskiego napięcia kablem 2xYAKXs 4x240mm 2 na odcinku od stacji trafo do złącza kablowego nr 3 mb 252 (dł. trasy) - budowa linii niskiego napięcia kablem 2xYAKXs 4x240mm 2 na odcinku od złącza kablowego nr 1 do złącza kablowego nr 2 - budowa linii niskiego napięcia kablem 2xYAKXs 4x240mm 2 na odcinku od złącza kablowego nr 2 do złącza kablowego nr 3 mb 67 (dł. trasy) - zabudowa złącza kablowego ZK-3/RBL 2x630A+1x400A kpl. 2 - zabudowa złącza kablowego ZK-4/RBL 3x630A+1x400A kpl. 1 - demontaż istniejącej linii średniego napięcia mb 156 (dł. trasy) Kolejność wykonywania robót przedstawia się następująco: budowa słupa średniego napięcia montaż stacji transformatorowej budowa kablowych linii średniego napięcia montaż kablowych linii niskiego napięcia budowa złączy ZKP uruchomienie nowych stacji transformatorowych demontaż linii napowietrznej średniego napięcia roboty porządkowe 7.2 Wykaz istniejących obiektów budowlanych droga gminna linia napowietrzna średniego napięcia linia napowietrzna niskiego napięcia zabudowa mieszkalna sieci podziemne zabudowa przemysłowa 30

33 7.3 Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi linia średniego napięcia możliwość porażenia prądem linia niskiego napięcia możliwość porażenia prądem droga gminna ruch drogowy sieci techniczne - możliwość uszkodzenia 7.4 Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych rozładunek słupów i stacji na stanowiska wbudowania możliwość przygniecenia lub kolizji drogowej wykopy pod słupy możliwość wpadnięcia do wykopu stawianie słupów, montaż stacji transformatorowej możliwość upadku słupa praca na słupach linii średniego napięcia możliwość upadku lub porażenia prądem roboty ziemne w pobliżu sieci wodociągowych, gazowych i telefonicznych możliwość uszkodzenia sieci praca w granicy pasa drogowego, wykopy w pasie drogowym, wykonywanie skrzyżowań linii z drogą zagrożenie ze strony ruchu drogowego 7.5 Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Do prac szczególnie niebezpiecznych należy zaliczyć: rozwózkę i rozładunek słupa na stanowisku wbudowania, stawianie słupa linii średniego napięcia, montaż stacji transformatorowej, wykop pod słup, pracę na wysokości montaż przewodów i osprzętu, pracę na urządzeniach czynnych linii średniego i niskiego napięcia, pracę w pasie drogowym linie napowietrzne średniego i niskiego napięcia, Przed przystąpieniem do robót należy przeprowadzić szkolenie pracowników ze szczególnym uwzględnieniem prac niebezpiecznych. Szkolenie winno być przeprowadzone przez osobę posiadającą odpowiednie przygotowanie merytoryczne i kwalifikacje formalne do jego prowadzenia. Fakt przeprowadzenia szkoleń winien być odnotowany w dzienniku budowy oraz podpisany przez prowadzącego szkolenie i wszystkich pracowników. 7.6 Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom Plac budowy jest terenem otwartym. W związku z powyższym należy każdorazowo zabezpieczyć teren robót w miejscu, w którym będą one wykonywane. Zabezpieczenie terenu robót należy wykonać przez ustawienie odpowiednich znaków drogowych i oznaczenie terenu prac taśmą ostrzegawczą. W rejon prac nie należy wpuszczać osób postronnych. W razie potrzeby opracować i uzgodnić projekt organizacji ruchu drogowego. Roboty winni wykonać pracownicy posiadający aktualne zaświadczenie SEP do 15kV. Poszczególne elementy robót należy wykonać w następujący sposób: w terenie otwartym można wykonywać wykopy sprzętem mechanicznym; 31

34 montaż i stawianie słupów wykonać przy użyciu żurawia samochodowego 6 ton za pomocą atestowanych lin; montaż przewodów, opraw oświetleniowych i osprzętu (praca na wysokości) wykonać przy użyciu podnośnika montażowego; prace na czynnych liniach średniego napięcia oraz na czynnej linii niskiego napięcia wykonać po wyłączeniu spod napięcia na pisemne polecenie RE Skarżysko; używać sprawnych technicznie urządzeń i narzędzi, odpowiedniej odzieży ochronnej i kasków ochronnych; prace wykonać zgodnie z instrukcją bezpiecznego wykonywania robót budowlanych, o której mowa w rozporządzeniu z 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. 32

35 8. ZESTAWIENIE MATERIAŁÓW 8.1 Stacja transformatorowa Stacja transformatorowa kontenerowa typu MRw-b2pp 20/1000-3, 1. kompletna, wyposażona w rozdzielnicę SN i nn, rozłącznik i człon kpl. 1 pomiarowy 2. Transformator 15/0,4kV, 630kVA szt Zacisk przyłączeniowy nn kpl Zacisk przyłączeniowy SN kpl Ogranicznik przepięć GXo 0,66/5 szt Kondensator MKPg 10kVAr szt Piasek m 3 2,5 8. Żwir m Bezpiecznik SN CEF 10/24kV 40A szt Podstawy bezpiecznikowe listwowe NSL 3 630A kpl Podstawy bezpiecznikowe listwowe NSL 2 400A kpl Bezpiecznik WT-3gG 315A szt Pręty uziemiające ocynkowane fi 18 mb Bednarka ocynkowana FeZn 30x4 mb Śruba M10x25 szt Płyta chodnikowa 50x50x8 szt Cement kg Linia napowietrzna średniego napięcia 1. Żerdź wirowana E 12/20 szt Płyta stopowa szt Płyta fundamentowa PF160 szt Połączenie skręcane do SFP122 kpl Łącznik jednowidlasty 200m szt Poprzecznik odporowy PO-51 szt Śruba M16x450 szt Obejma OB 34 szt Łańcuch odciągowy ŁO2/2 kpl Wieszak uniwersalny szt Izolator CS 70 E szt Izolator LWP 8/24 szt Rozłącznik RUN III 24/4 wraz z konstrukcją kpl Napęd rozłącznika NRVu 12-I kpl Konstrukcja pod odgromniki KOG-7 kpl Obejma OB-7 szt Ogranicznik przepięć POLIM D 18N szt. 3 33

36 18. Przewód BLL-T 70mm 2 mb Przewód AFl 25mm 2 mb Końcówka kablowa KA 70/12 szt Zacisk odgałęźny CMA 55 szt Element uziemiający EU-11 szt Bednarka ocynkowana FeZn 30x4 mb Pręty uziemiające ocynkowane fi 18 mb Śruba M10x25 szt Taśma COT 37.1 kpl Tabliczka ostrzegawcza szt Tabliczka informacyjna szt Tabliczka "załączono", "wyłączono" szt Linia kablowa średniego napięcia odcinek 1 1. Kabel XRUHAKXs 1x120mm 2 mb Piasek m 3 5,64 3. Folia czerwona szer. 40cm mb Opaski do wiązania kabli szt Opaski kablowe szt Rura BE-160 czarna mb Uchwyt rury ŻF 160 szt Uchwyt kabla SO 79.5 szt Rura DVK160 mb Rura DVK160 mb Rura termokurczliwa RPAT 130/50 dł. 0,5m szt Głowica napowietrzna POLT-24D/1XO-L12A szt Głowica wnętrzowa POLT-24D/1XI-L12A szt Końcówka kablowa Al 120 szt Konstrukcja KGK-1 szt Obejma OB-9 szt Linia kablowa średniego napięcia odcinek 2 1. Kabel XRUHAKXs 1x120mm 2 mb Piasek m 3 21,48 3. Folia czerwona szer. 40cm mb Opaski do wiązania kabli szt Opaski kablowe szt Głowica wnętrzowa POLT-24D/1XI-L12A szt Rura DVK160 mb Rura SRS160 mb Końcówka kablowa Al 120 szt Mufa POLJ 24/1x kpl 3 34

37 8.5 Linia niskiego napięcia 1. Kabel YAKXs 4x240mm 2 mb Piasek m 3 37,24 3. Opaski kablowe szt Rura ochronna DVK 160 mb Rura termokurczliwa szt Kolanko PCV fi 160 szt Końcówka kablowa Al 160 szt. 12 Złącze kablowo-pomiarowe ZK-4/RBL 3x630A + 1x400A/KK wraz z 8. fundamentem, wyposażone zgodnie ze schematem kpl. 1 Złącze kablowo-pomiarowe ZK-3/RBL 2x630A + 1x400A/KK wraz z 9. fundamentem, wyposażone zgodnie ze schematem kpl Bezpiecznik WT-2/gF 250A szt Zwora 630A szt Bednarka ocynkowana FeZn 25x4 m Pręty miedziowane typu Galmar m Śruba M10x25 szt ZESTAWIENIE MATERIAŁÓW Z DEMONTAŻU 1. Słup BSW 12m szt Przewód AFl 70mm 2 mb Konstrukcja odporowa kpl Konstrukcja krańcowa kpl Głowica kablowa szt Kabel YHAKXs 1x120mm 2 mb Konstrukcje rozporowe słupów kpl. 2 35

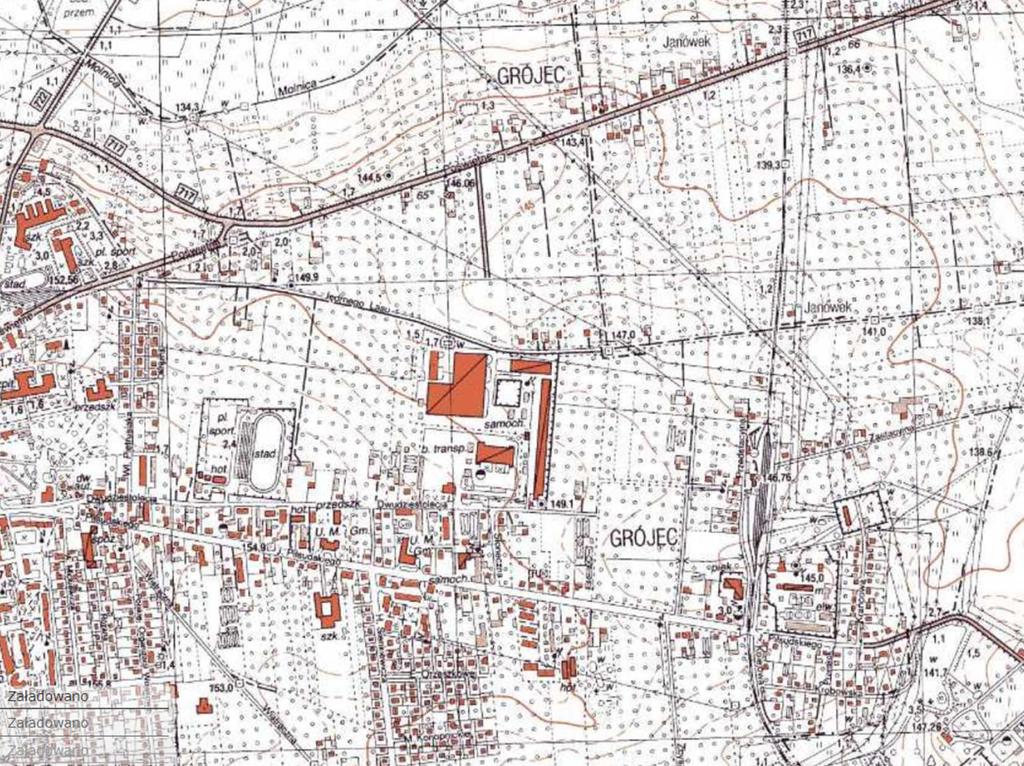

38 10. RYSUNKI 36

39

40

41

42

43

44 Rozdzielnica SN typu TPM uk³ad C (konfiguracja LTL) prod. ZPUE S.A. Ur = 25 kv Ir = 630 A Ik = 20 ka (1s) Ip = 50 ka

45

46

47

48

49

50 RUN III 24/4 II o 15

51 11. OŚWIADCZENIA Kielce dn Imię i nazwisko: nr uprawnień: nr ewid.: inż. Jan Cieśla-Fijałkowski Kl-632/94 SWK/IE/0106/03 OŚWIADCZENIE PROJEKTANTA Oświadczam, że: Projekt wykonawczy PBW przyłączenia do sieci elektroenergetycznej budynków wielorodzinnych na dz. 3264/6, 3264/7 w Grójcu, gm. Grójec został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Podpis: Kielce dn Imię i nazwisko: inż. Jan Grudniewski nr uprawnień: KL 274/94 - OŚWIADCZENIE SPRAWDZAJĄCEGO Oświadczam, że: Projekt wykonawczy PBW przyłączenia do sieci elektroenergetycznej budynków wielorodzinnych na dz. 3264/6, 3264/7 w Grójcu, gm. Grójec został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Podpis: 37
