1 PROJEKT BUDOWLANY Inwestor: Tytuł projektu: Zadanie: Kategoria obiektu: Adres Inwestycji: Gmina Mniów, ul. Centralna 9, Mniów Budowa linii oświetlenia ulicznego w miejscowości Grzymałków, ul. Górna, gm. Mniów PBW dobudowy oświetlenia ulicznego w miejscowości Grzymałków, ul. Górna, gm. Mniów XXVI Jednostka ewidencyjna: Obręb: Mniów Grzymałków Działki: 255/2, 256, 266, 267, 268, 269, 271, 272, 273, 274/6 Projektował: Opracował: Inż. Jan Cieśla- Fijałkowski branża elektryczna upr. Nr kl-632/94 mgr Inż. Wojciech Cedro Sprawdził: - branża elektryczna - Data opracowania:

2 SPIS ZAWARTOŚCI OPRACOWANIA: 1.PISMA I UZGODNIENIA 3 2.ZESTAWIENIE WŁAŚCICIELI DZIAŁEK 13 3.DANE WYJŚCIOWE DO PROJEKTOWANIA PRZEDMIOT I CEL OPRACOWANIA PODSTAWA PRAWNA PODSTAWA TECHNICZNA ZAKRES OPRACOWANIA ISTNIEJĄCY STAN ZAGOSPODAROWANIA INFORMACJE O WPISIE DO REJESTRU ZABYTKÓW WPŁYW INWESTYCJI NA ŚRODOWISKO PRZYRODNICZE OCHRONA OBIEKTÓW BUDOWLANYCH NA TERENACH GÓRNICZYCH INFORMACJA O OBSZARZE ODDZIAŁYWANIA 15 4.OPIS TECHNICZNY LINIA OŚWIETLENIOWA OPRAWY OŚWIETLENIOWE UWAGI KOŃCOWE 16 5.OPINIA GEOTECHNICZNA 17 6.BEZPIECZEŃSTWO I OCHRONA ZDROWIA 18 7.RYSUNKI PROJEKT ZAGOSPODAROWANIA TERENU 21 8.OŚWIADCZENIA 22 9.UPRAWNIENIA 23 2

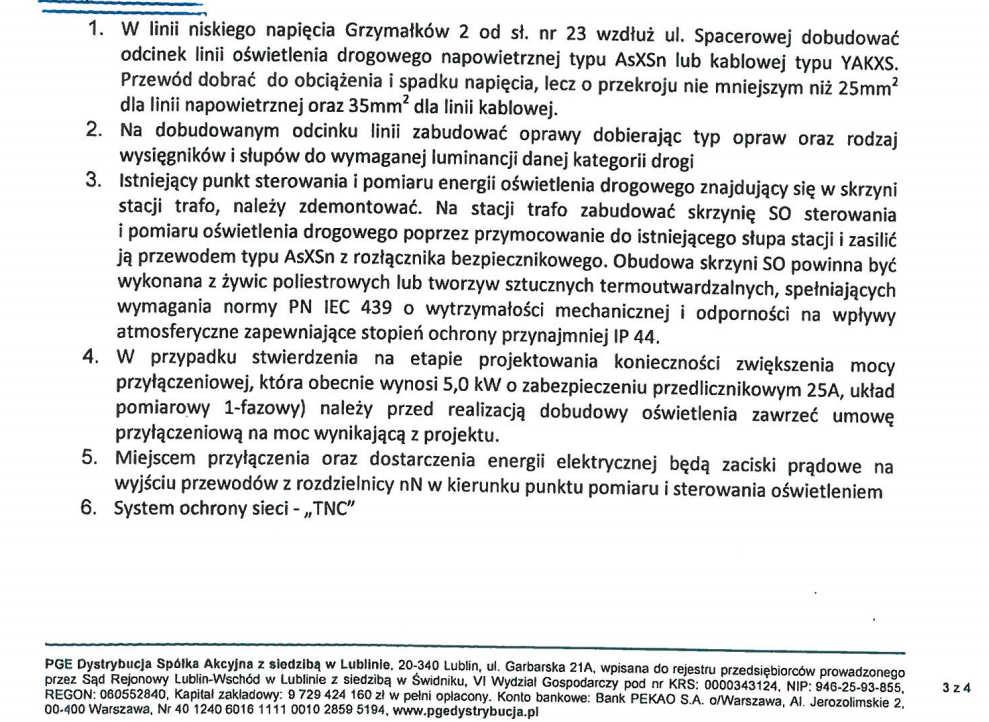

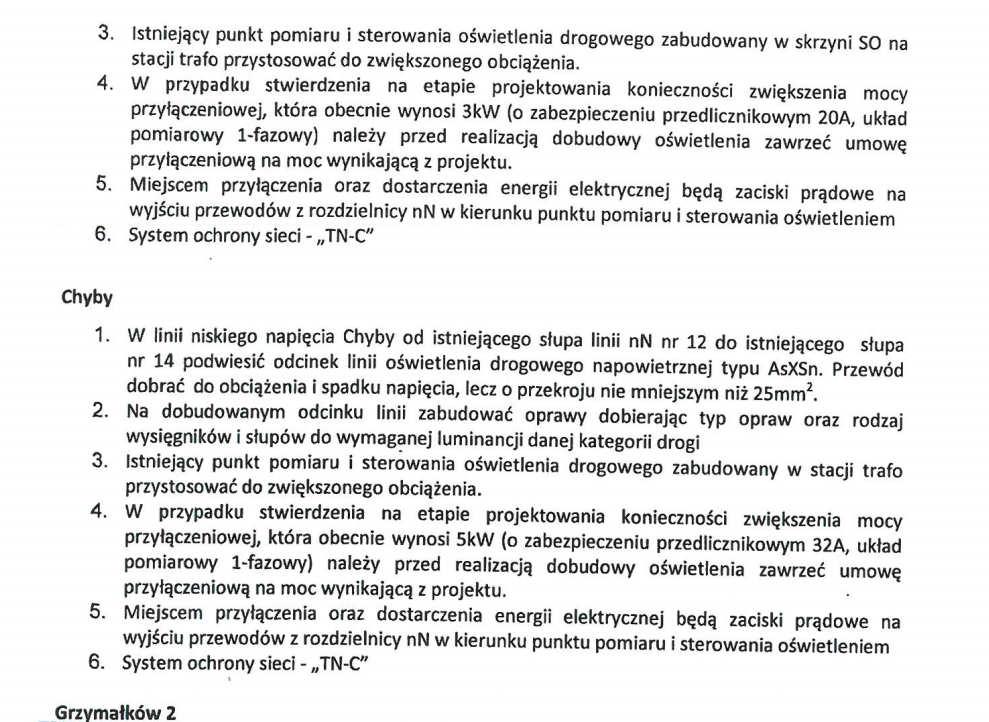

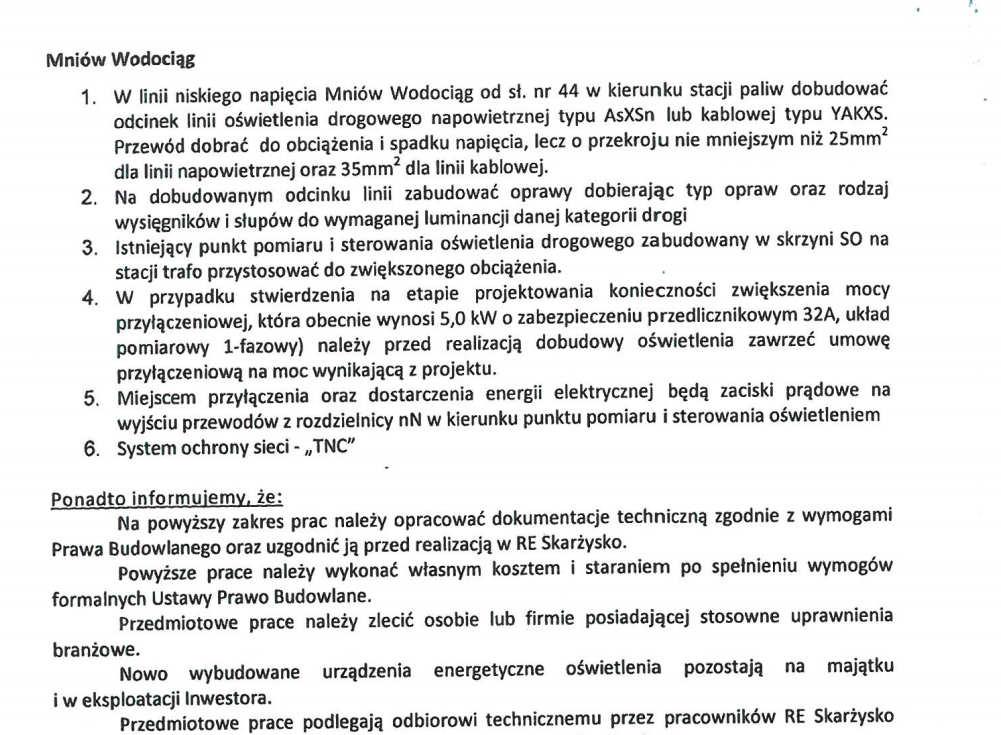

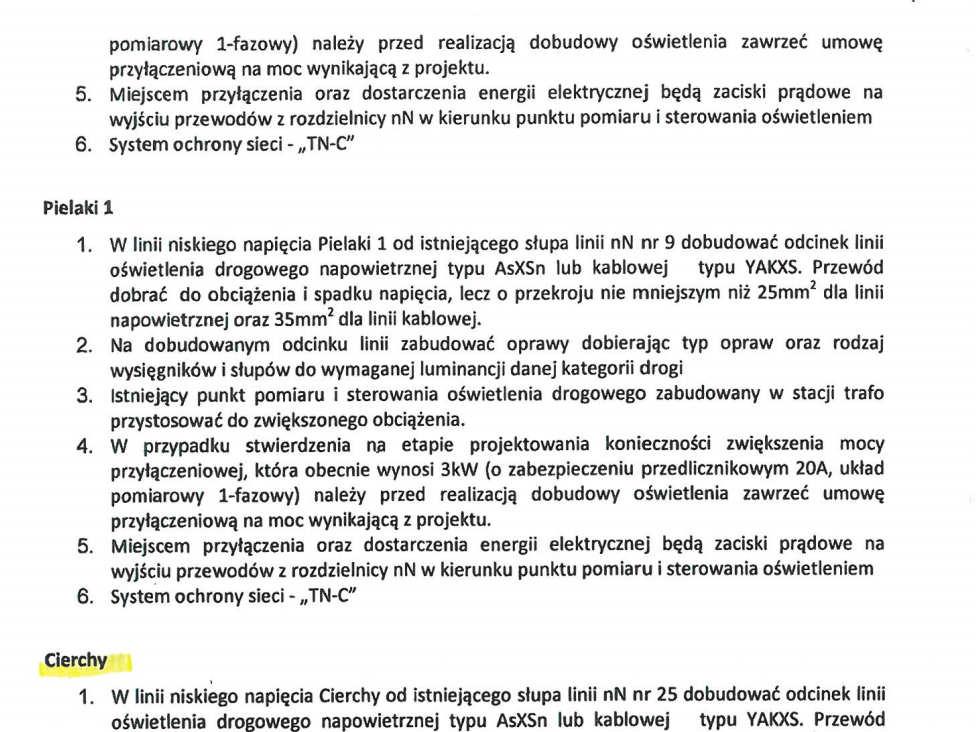

3 1. PISMA I UZGODNIENIA - pismo RE Skarżysko nr RIII/RM/GK/2220/8772/2018 z dnia pismo RE Skarżysko nr RIII/RM/GK/2220/1977/2018 z dnia odpis z protokołu narady koordynacyjnej nr GN-III z dnia

4 4

5 5

6 6

7 7

8 8

9 9

10 10

11 11

12 12

13

14 2. ZESTAWIENIE WŁAŚCICIELI DZIAŁEK L.p Nr dz. Nazwisko i Imię Adres 1 255/2 266 Janusz Żmuda Gmina Mniów Henryk Brelski Ryszard Podgórski Zofia Żmuda Piotr Wieczorek Urszula Wieczorek Stanisław Felisek Zygmunt Woś 9 274/6 Józef Barcicki Teresa Barcicka Grzymałków ul. Górna Mniów ul. Centralna Mniów Grzymałków ul. Górna Mniów ul. Nowaka-Jeziorańskiego 39/3, Kielce Skoki 1a Mniów ul. Górna Mniów Grzymałków Mniów ul. Świętokrzyska Mniów Borki Mniów Podpis: 13

15 3. DANE WYJŚCIOWE DO PROJEKTOWANIA 3.1 Przedmiot i cel opracowania Przedmiotem opracowania jest oświetlenie odcinka drogi w miejscowości Grzymałków przy ul. Głębokiej, gm. Mniów. Celem opracowania jest poprawa warunków bezpieczeństwa ruchu drogowego. 3.2 Podstawa prawna Podstawę prawną stanowi umowa zawarta pomiędzy Gminą Mniów, ul. Centralna 9, Mniów, a firmą ELENO. 3.3 Podstawa techniczna - uzgodnienia z jednostkami uzgadniającymi - uzgodnienia z jednostkami uzgadniającymi - uzgodnienia z jednostkami uzgadniającymi - pismo RE Skarżysko nr RIII/RM/GK/2220/8772/2018 z dnia pismo RE Skarżysko nr RIII/RM/GK/2220/1977/2018 z dnia mapy do celów projektowych w skali 1:500 - katalog budowy linii napowietrznych przewodami samonośnymi typu AsXSn na słupach wirowanych typu E - Przepisy Budowy Urządzeń Energetycznych - Polskie Normy - uzgodnienia z jednostkami uzgadniającymi 3.4 Zakres opracowania Opracowanie obejmuje dobudowę oświetlenia drogowego w miejscowości Grzymałków, ul. Górna, gm. Mniów w zakresie: - budowa linii oświetleniowej przewodem AsXSn 2x25mm 2 ze stacji transformatorowej Skoki 2 mb238/252 - budowa linii oświetleniowej przewodem AsXSn 2x25mm 2 ze stacji transformatorowej Borki 1 mb93/100 - budowa linii oświetleniowej kablowej kablem YAKXs 4x35mm 2 ze stacji transformatorowej Borki 1 mb43/ 73 - ustawienie stanowisk słupowych kpl. 8 - zabudowę oprawy oświetleniowej LED typu CUDDE LED LITE 52 kpl Istniejący stan zagospodarowania Ulica Górna w miejscowości Grzymałków posiada nawierzchnię asfaltową. Szerokość drogi wynosi około 3m. Ulica Górna posiada oświetlenie uliczne tylko na niewielkim odcinku. Przewód oświetleniowy jest podwieszony po linii niskiego napięcia własności PGE Dystrybucja S.A i kończy się na słupie krańcowym nr 39. Linia wykonana jest przewodami gołymi Al na słupach typu ŻN. Dodatkowo wzdłuż ulicy Krótkiej biegnie linia oświetleniowa wykonana przewodami AsXSn 4x25mm 2 na słupach ŻN oraz wirowanych typu E zasilona ze stacji transformatorowej Skoki 2. 14

16 3.6 Informacje o wpisie do rejestru zabytków Teren na którym projektowane jest oświetlenie drogowe nie jest wpisany do rejestru zabytków i nie podlega ochronie na podstawie miejscowego planu zagospodarowania przestrzennego. 3.7 Wpływ inwestycji na środowisko przyrodnicze Projektowana inwestycja nie spowoduje żadnych ujemnych zjawisk i nie stanowi zagrożenia dla środowiska naturalnego a mianowicie: - nie wytwarza zanieczyszczeń gazowych ani stałych odpadów; - nie wymaga usunięcia istniejącego drzewostanu. 3.8 Ochrona obiektów budowlanych na terenach górniczych Projektowana inwestycja budowy linii niskiego napięcia nie spowoduje żadnych ujemnych zjawisk i nie stanowi zagrożenia dla środowiska naturalnego a mianowicie: - nie wytwarza zanieczyszczeń gazowych ani stałych odpadów; 3.9 Informacja o obszarze oddziaływania Projektowana inwestycja nie wymaga utworzenia strefy ograniczonego użytkowania o której mowa w art. 135 ustawy z dnia 27 kwietnia 2001 Prawo ochrony środowiska. Projektowane elementy sieci elektroenergetycznej nie ograniczają możliwości użytkowania nieruchomości sąsiednich w dotychczasowy sposób. Obszar oddziaływania projektowanych obiektów nie wykracza poza przedstawiony na projekcie zagospodarowania terenu przebieg sieci i obejmuje tylko nieruchomości przez które przechodzi Projektowana inwestycja zgodnie z: Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie nie ogranicza zabudowy na działkach sąsiednich. Rozporządzeniem Ministra Środowiska z dnia 30 października 2003r. w sprawie dopuszczalnych poziomów pól elektromagnetycznych w środowisku oraz sposobów sprawdzania dotrzymania tych poziomów nie powoduje występowania miejsc dostępnych dla ludności w których zostałyby przekroczone dopuszczone rozporządzeniem poziomy pół elektromagnetycznych w środowisku. Rozporządzeniem Ministra Środowiska z dnia 14 czerwca 2007r. w sprawie dopuszczalnych poziomów hałasu w środowisku nie generuje ponadnormatywnych poziomów hałasu. Rozporządzeniem Ministra Środowiska z dnia 24 sierpnia 2012r. w sprawie poziomów niektórych substancji w powietrzu nie generuje ponadnormatywnych poziomów pyłów oraz gazów. 4. OPIS TECHNICZNY 4.1 Linia oświetleniowa Oświetlenie ul. Górnej w miejscowości Grzymałków, gm. Mniów zaprojektowano linią napowietrzno-kablową. Zastosowano słupy wirowane typu E 10,5/4,3 oraz żelbetowe ŻN 10. Ustoje dobrano jak dla gruntu średniego. Wszystkie konstrukcje stalowe należy stosować ocynkowane. Zastosowano typowy osprzęt dla linii z przewodów izolowanych. Pierwszy odcinek projektowanej linii oświetlenia drogowego należy zasilić z słupa numer 13/4 z przewodu oświetleniowego AsXSn 2x25mm 2. Drugi odcinek projektowanej linii oświetlenia drogowego należy zasilić z słupa numer 39 z przewodu oświetleniowego Al 25mm 2. Jako przewód oświetleniowy zastosowano przewód izolowany ASXSn 2x25mm 2. Naprężenie przewodu 32,5MPa dla przęseł 35/5 35/7. Dla pozostałych 42,5MPa. 15

17 Na działkach numer 268 i 269 kabel należy ułożyć w ziemi ze względu na zgody warunkowe właścicieli działek. Kabel należy ułożyć na głębokości 0,8 m na podsypce pisakowej grubości 10 cm i przykryć warstwą piasku grubości 10cm. Następnie przysypać warstwą przesianej ziemi grubości 20 cm, przykryć folią koloru niebieskiego i zasypać wykop ubijając ziemię warstwami. Nadmiar ziemi z wykopu należy rozplantować. Na słupach nr 39/2 i 39/3 kabel chronić rurą ochronną czarną typu BE 50 do wysokości 3m. Przy słupie oraz przy złączu kablowym pozostawić zapas kabla długości 2m. Na kablu należy zainstalować opaski kablowe z nazwą inwestora, typem i przekrojem kabla, trasą przebiegu i rokiem budowy. Opaski winny być wykonane w sposób trwały na materiale niepodlegającym korozji. Kabel po ułożeniu w rowie kablowym podlega obiorowi w stanie odkrytym. Po uzyskaniu pozytywnego wyniku odbioru kabel można zasypać. Po ułożeniu kabla należy wykonać pomiar izolacji i ciągłości żył kabla oraz przeprowadzić inwentaryzację geodezyjną. Plan zagospodarowania terenu przedstawiono na rys. nr 1, schemat linii oświetleniowej na rys. nr Oprawy oświetleniowe Zastosowano oprawy LED typu CUDDE LED LITE 52 w II-giej klasie ochronności. Dobrano wysięgniki o długości 0,5m. Mocowanie wysięgnika nad przewodami. Wysięgnik i konstrukcje mocujące stosować ocynkowane. Zasilanie oprawy wykonać przewodem YDY 2x2,5mm 2. Przewody oprawy łączyć z przewodem oświetleniowym za pomocą zacisków przebijających izolację SL Zabezpieczenie oprawy za pomocą bezpieczników dla przewodów izolowanych typu SV 25 z wkładkami BiWts 6A. Wysięgniki opraw należy połączyć z przewodem PEN linii oświetleniowej za pomocą odcinka przewodu ALY 25 lub ASXSn 1x25mm Uwagi końcowe Wszystkie czynności związane z realizacją inwestycji należy wykonać zgodnie z aktualnie obowiązującymi przepisami i normami. Przed przystąpieniem do robót poinformować o zamiarze ich wszczęcia zainteresowane instytucje i osoby z odpowiednim wyprzedzeniem. Prace ziemne w bezpośrednim sąsiedztwie uzbrojenia podziemnego oraz w pobliżu znaków geodezyjnych wykonywać ręcznie. Przed przystąpieniem do realizacji projektu wykonawca musi zapoznać się ze wszystkimi uzgodnieniami oraz oświadczeniami właścicieli działek, jest on zobowiązany do przestrzegania wszystkich warunków w nich zawartych. W czasie prowadzenia robót należy przestrzegać obowiązujących przepisów BHP. Roboty należy zorganizować w sposób wykluczający powstanie zagrożenia życia lub zdrowia. Należy unikać nadmiernych zniszczeń obiektów zieleni tj. drzew, krzewów itp. Po zakończeniu robót wykonawca zobowiązany jest przywrócić teren objęty pracami do stanu pierwotnego. 16

18 5. OPINIA GEOTECHNICZNA Na podstawie rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dn r. Dz.U. poz 463 projektowane obiekty budowlane należą do pierwszej kategorii geotechnicznej. W obszarze objętym planowaną inwestycją panują warunki gruntowe proste: grunt składa się z warstw jednorodnych genetycznie i litograficznie zalegających poziomo nie występują mineralne grunty słabonośne i grunty organiczne oraz nasypy niekontrolowane zwierciadło wody znajduje poniżej poziomu posadowienia projektowanych obiektów nie występują niekorzystne zjawiska geologiczne. Przeprowadzone sondowania i analiza Szczegółowej Mapy Geologicznej Polski w skali 1: wskazały: do poziomu 0,5-0,6m występuje warstwa humusu od poziomu 0,5-0,6m do poziomu posadowienia słupów występują żwiry i piaski sandrowe. Podłoże stwarza warunki do posadowienia projektowanych obiektów budowlanych. 17

19 6. BEZPIECZEŃSTWO I OCHRONA ZDROWIA 1. Zakres robót dla całego zamierzenia budowlanego 2. Wykaz istniejących obiektów budowlanych 3. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi 4. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych. 5. Sposób przeprowadzania instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom. 1. Zakres robót dla całego zamierzenia budowlanego Opracowanie obejmuje dobudowę oświetlenia drogowego w miejscowości Grzymałków, ul. Górna, gm. Mniów w zakresie: - budowa linii oświetleniowej przewodem AsXSn 2x25mm 2 ze stacji transformatorowej Skoki 2 mb238/252 - budowa linii oświetleniowej przewodem AsXSn 2x25mm 2 ze stacji transformatorowej Borki 1 mb93/100 - budowa linii oświetleniowej kablowej kablem YAKXs 4x35mm 2 ze stacji transformatorowej Borki 1 mb43/ 73 - ustawienie stanowisk słupowych kpl. 8 - zabudowę oprawy oświetleniowej LED typu CUDDE LED LITE 52 kpl. 8 Kolejność wykonywania robót przedstawia się następująco : Posadowienie słupów linii oświetleniowej Montaż linii napowietrznej oświetlenia ulicznego Budowa linii kablowej Zamontowanie opraw oświetleniowych Roboty porządkowe 2. Wykaz istniejących obiektów budowlanych Droga lokalna Linia niskiego napięcia Sieć wodociągowa Linia telekomunikacyjna 3. Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Linia niskiego napięcia możliwość porażenia prądem Droga lokalna ruch drogowy Sieć wodociągowa możliwość uszkodzenia 18

20 4. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych Rozładunek słupów na stanowiska wbudowania możliwość przygniecenia lub kolizji drogowej Wykopy pod słupy możliwość obsunięcia się ziemi lub wpadnięcia do wykopu Stawianie słupów, możliwość upadku słupa Praca na słupach linii niskiego napięcia możliwość upadku lub porażenia prądem Praca w pobliżu linii napowietrznej i kablowej niskiego napięcia możliwość porażenia prądem Praca w granicy pasa drogowego, wykopy, montaż słupów i przewodów w pasie drogowym zagrożenie ze strony ruchu drogowego Roboty ziemne w pobliżu istniejących sieci wodociągowych możliwość uszkodzenia sieci Roboty w pobliżu istniejących sieci telekomunikacyjnych możliwość uszkodzenia sieci. 5. Sposób przeprowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Do prac szczególnie niebezpiecznych należy zaliczyć : Stawianie słupów linii niskiego napięcia Wykopy pod słupy Prace na wysokości montaż przewodów i osprzętu Prace na urządzeniach czynnych linii niskiego napięcia Praca w pobliżu linii średniego napięcia Prace w pasie drogowym linia napowietrzna niskiego napięcia Przed przystąpieniem do robót należy przeprowadzić szkolenie pracowników ze szczególnym uwzględnieniem prac niebezpiecznych. Szkolenie winno być przeprowadzone przez osobę posiadającą odpowiednie przygotowanie merytoryczne i kwalifikacje formalne do jego prowadzenia. Fakt przeprowadzenia szkoleń winien być odnotowany w dzienniku budowy oraz podpisany przez prowadzącego szkolenie i wszystkich pracowników. 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom Plac budowy jest terenem otwartym. W związku z powyższym należy każdorazowo zabezpieczyć teren robót w miejscu, w którym będą one wykonywane. Zabezpieczenie terenu robót należy wykonać przez ustawienie odpowiednich znaków drogowych i oznaczenie terenu prac taśmą ostrzegawczą. W rejon prac nie należy wpuszczać osób postronnych. W razie potrzeby opracować i uzgodnić projekt organizacji ruchu drogowego. Roboty winni wykonać pracownicy posiadający aktualne zaświadczenie SEP do 15kV. Poszczególne elementy robót należy wykonać w następujący sposób: wykopy pod słupy w terenie otwartym można wykonywać sprzętem mechanicznym; montaż i stawianie słupów wykonać przy użyciu żurawia samochodowego 6 ton za pomocą atestowanych lin; montaż przewodów i osprzętu (praca na wysokości) wykonać przy użyciu podnośnika montażowego; prace na czynnych liniach niskiego napięcia wykonać po wyłączeniu spod napięcia na pisemne polecenie RE Kielce; 19

21 wszystkie prace w pobliżu istniejącej linii średniego napięcia należy wykonać po wyłączeniu linii średniego napięcia spod napięcia na pisemne polecenie RE Kielce używać sprawnych technicznie urządzeń i narzędzi, odpowiedniej odzieży ochronnej i kasków ochronnych; prace wykonać zgodnie z instrukcją bezpiecznego wykonywania robót budowlanych, o której mowa w rozporządzeniu z 6 lutego 2003r. w sprawie bezpieczeństwa i higieny podczas wykonywania robót budowlanych. 20

22 7. RYSUNKI 7.1 Projekt zagospodarowania terenu 21
