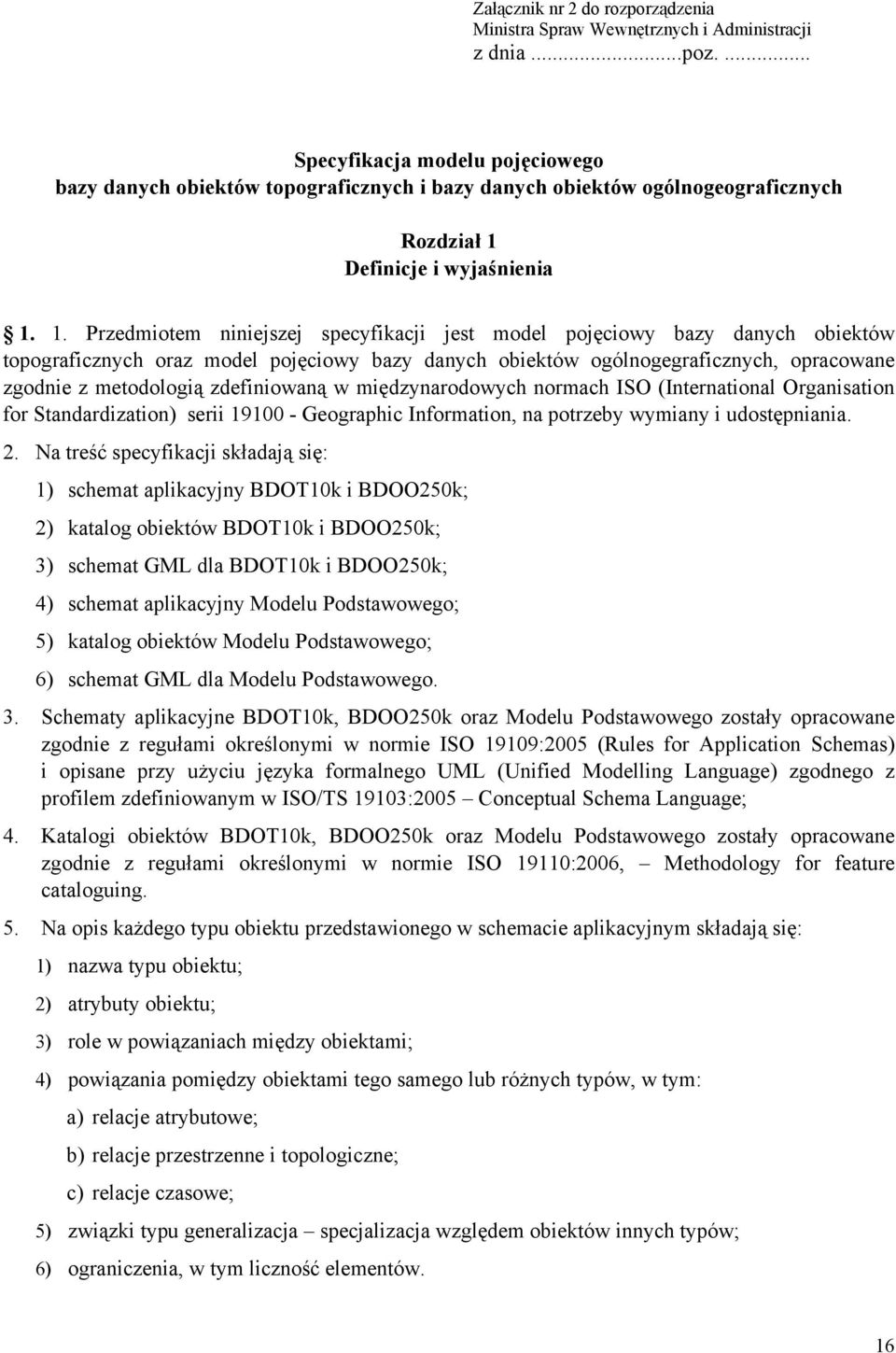

1 Załącznik nr 2 do rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia...poz.... Specyfikacja modelu pojęciowego bazy danych obiektów topograficznych i bazy danych obiektów ogólnogeograficznych Rozdział 1 Definicje i wyjaśnienia Przedmiotem niniejszej specyfikacji jest model pojęciowy bazy danych obiektów topograficznych oraz model pojęciowy bazy danych obiektów ogólnogegraficznych, opracowane zgodnie z metodologią zdefiniowaną w międzynarodowych normach ISO (International Organisation for Standardization) serii Geographic Information, na potrzeby wymiany i udostępniania. 2. Na treść specyfikacji składają się: 1) schemat aplikacyjny BDOT10k i BDOO250k; 2) katalog obiektów BDOT10k i BDOO250k; 3) schemat GML dla BDOT10k i BDOO250k; 4) schemat aplikacyjny Modelu Podstawowego; 5) katalog obiektów Modelu Podstawowego; 6) schemat GML dla Modelu Podstawowego. 3. Schematy aplikacyjne BDOT10k, BDOO250k oraz Modelu Podstawowego zostały opracowane zgodnie z regułami określonymi w normie ISO 19109:2005 (Rules for Application Schemas) i opisane przy użyciu języka formalnego UML (Unified Modelling Language) zgodnego z profilem zdefiniowanym w ISO/TS 19103:2005 Conceptual Schema Language; 4. Katalogi obiektów BDOT10k, BDOO250k oraz Modelu Podstawowego zostały opracowane zgodnie z regułami określonymi w normie ISO 19110:2006, Methodology for feature cataloguing. 5. Na opis każdego typu obiektu przedstawionego w schemacie aplikacyjnym składają się: 1) nazwa typu obiektu; 2) atrybuty obiektu; 3) role w powiązaniach między obiektami; 4) powiązania pomiędzy obiektami tego samego lub różnych typów, w tym: a) relacje atrybutowe; b) relacje przestrzenne i topologiczne; c) relacje czasowe; 5) związki typu generalizacja specjalizacja względem obiektów innych typów; 6) ograniczenia, w tym liczność elementów. 16

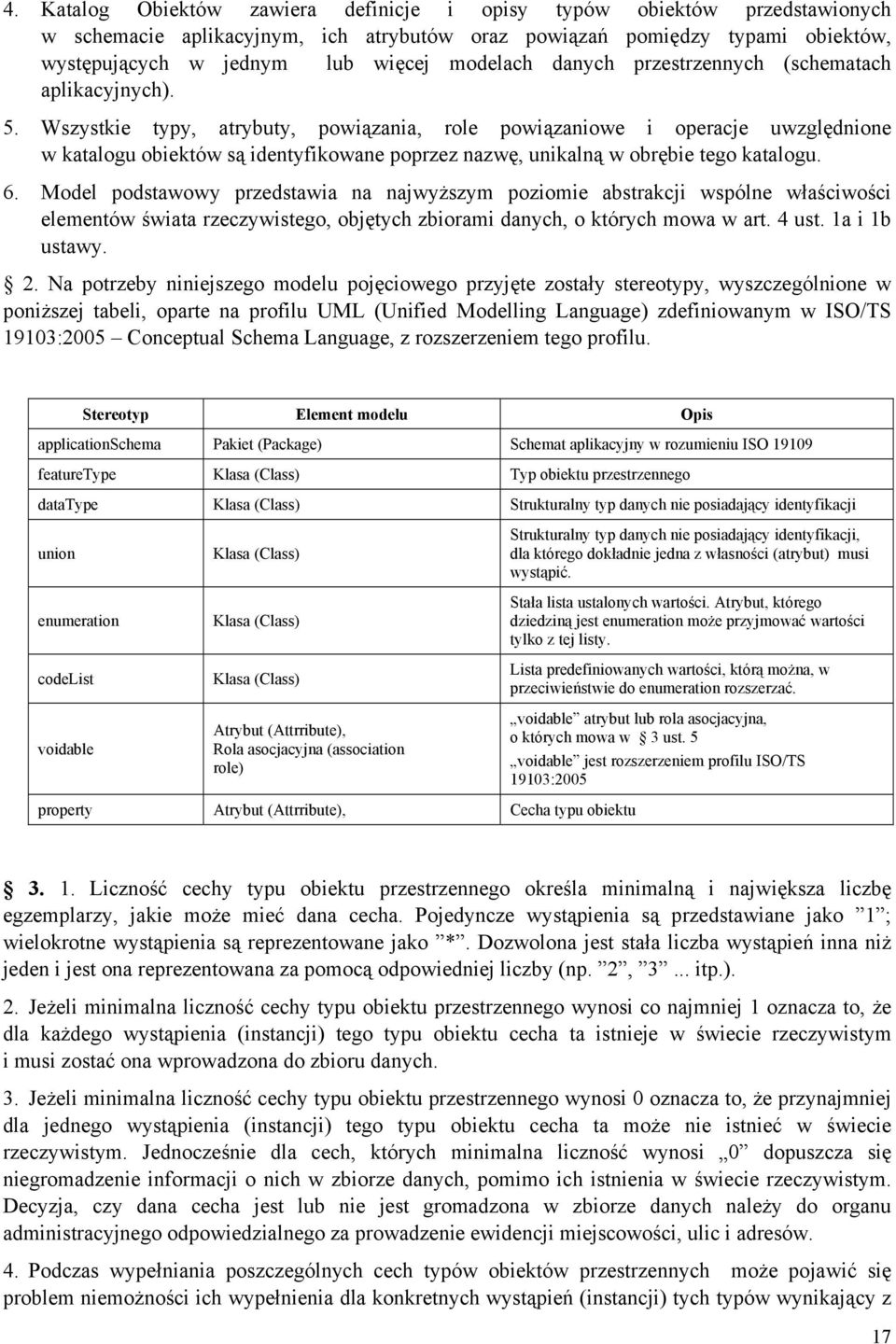

2 4. Katalog Obiektów zawiera definicje i opisy typów obiektów przedstawionych w schemacie aplikacyjnym, ich atrybutów oraz powiązań pomiędzy typami obiektów, występujących w jednym lub więcej modelach danych przestrzennych (schematach aplikacyjnych). 5. Wszystkie typy, atrybuty, powiązania, role powiązaniowe i operacje uwzględnione w katalogu obiektów są identyfikowane poprzez nazwę, unikalną w obrębie tego katalogu. 6. Model podstawowy przedstawia na najwyższym poziomie abstrakcji wspólne właściwości elementów świata rzeczywistego, objętych zbiorami danych, o których mowa w art. 4 ust. 1a i 1b ustawy. 2. Na potrzeby niniejszego modelu pojęciowego przyjęte zostały stereotypy, wyszczególnione w poniższej tabeli, oparte na profilu UML (Unified Modelling Language) zdefiniowanym w ISO/TS 19103:2005 Conceptual Schema Language, z rozszerzeniem tego profilu. Stereotyp Element modelu Opis applicationschema Pakiet (Package) Schemat aplikacyjny w rozumieniu ISO featuretype Klasa (Class) Typ obiektu przestrzennego datatype Klasa (Class) Strukturalny typ danych nie posiadający identyfikacji union enumeration Klasa (Class) Klasa (Class) Strukturalny typ danych nie posiadający identyfikacji, dla którego dokładnie jedna z własności (atrybut) musi wystąpić. Stała lista ustalonych wartości. Atrybut, którego dziedziną jest enumeration może przyjmować wartości tylko z tej listy. codelist voidable Klasa (Class) Atrybut (Attrribute), Rola asocjacyjna (association role) property Atrybut (Attrribute), Cecha typu obiektu Lista predefiniowanych wartości, którą można, w przeciwieństwie do enumeration rozszerzać. voidable atrybut lub rola asocjacyjna, o których mowa w 3 ust. 5 voidable jest rozszerzeniem profilu ISO/TS 19103: Liczność cechy typu obiektu przestrzennego określa minimalną i największa liczbę egzemplarzy, jakie może mieć dana cecha. Pojedyncze wystąpienia są przedstawiane jako 1 ; wielokrotne wystąpienia są reprezentowane jako *. Dozwolona jest stała liczba wystąpień inna niż jeden i jest ona reprezentowana za pomocą odpowiedniej liczby (np. 2, 3... itp.). 2. Jeżeli minimalna liczność cechy typu obiektu przestrzennego wynosi co najmniej 1 oznacza to, że dla każdego wystąpienia (instancji) tego typu obiektu cecha ta istnieje w świecie rzeczywistym i musi zostać ona wprowadzona do zbioru danych. 3. Jeżeli minimalna liczność cechy typu obiektu przestrzennego wynosi 0 oznacza to, że przynajmniej dla jednego wystąpienia (instancji) tego typu obiektu cecha ta może nie istnieć w świecie rzeczywistym. Jednocześnie dla cech, których minimalna liczność wynosi 0 dopuszcza się niegromadzenie informacji o nich w zbiorze danych, pomimo ich istnienia w świecie rzeczywistym. Decyzja, czy dana cecha jest lub nie jest gromadzona w zbiorze danych należy do organu administracyjnego odpowiedzialnego za prowadzenie ewidencji miejscowości, ulic i adresów. 4. Podczas wypełniania poszczególnych cech typów obiektów przestrzennych może pojawić się problem niemożności ich wypełnienia dla konkretnych wystąpień (instancji) tych typów wynikający z 17

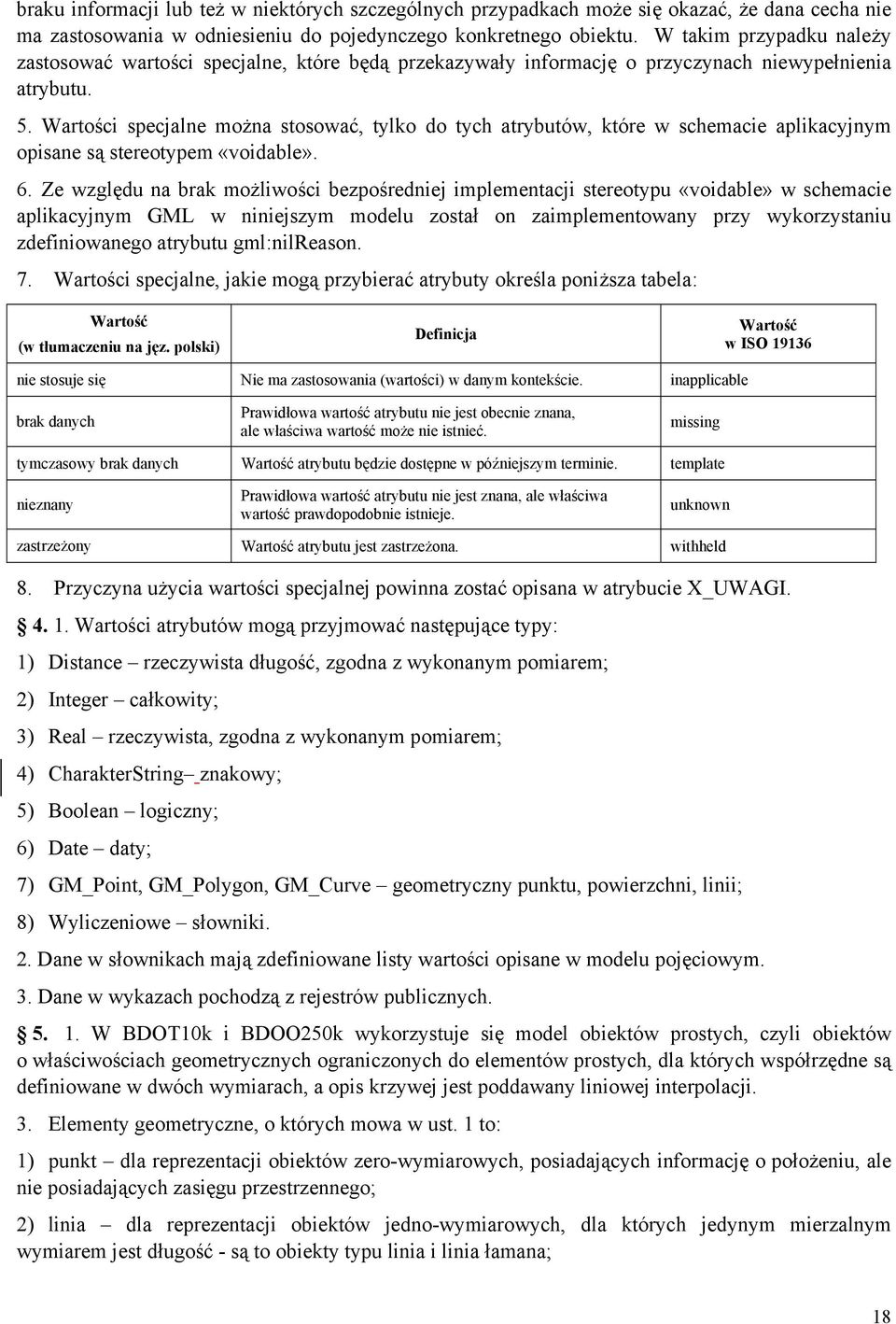

3 braku informacji lub też w niektórych szczególnych przypadkach może się okazać, że dana cecha nie ma zastosowania w odniesieniu do pojedynczego konkretnego obiektu. W takim przypadku należy zastosować wartości specjalne, które będą przekazywały informację o przyczynach niewypełnienia atrybutu. 5. Wartości specjalne można stosować, tylko do tych atrybutów, które w schemacie aplikacyjnym opisane są stereotypem «voidable». 6. Ze względu na brak możliwości bezpośredniej implementacji stereotypu «voidable» w schemacie aplikacyjnym GML w niniejszym modelu został on zaimplementowany przy wykorzystaniu zdefiniowanego atrybutu gml:nilreason. 7. Wartości specjalne, jakie mogą przybierać atrybuty określa poniższa tabela: Wartość (w tłumaczeniu na jęz. polski) Definicja Wartość w ISO nie stosuje się Nie ma zastosowania (wartości) w danym kontekście. inapplicable brak danych Prawidłowa wartość atrybutu nie jest obecnie znana, ale właściwa wartość może nie istnieć. missing tymczasowy brak danych Wartość atrybutu będzie dostępne w późniejszym terminie. template nieznany Prawidłowa wartość atrybutu nie jest znana, ale właściwa wartość prawdopodobnie istnieje. unknown zastrzeżony Wartość atrybutu jest zastrzeżona. withheld 8. Przyczyna użycia wartości specjalnej powinna zostać opisana w atrybucie X_UWAGI Wartości atrybutów mogą przyjmować następujące typy: 1) Distance rzeczywista długość, zgodna z wykonanym pomiarem; 2) Integer całkowity; 3) Real rzeczywista, zgodna z wykonanym pomiarem; 4) CharakterString znakowy; 5) Boolean logiczny; 6) Date daty; 7) GM_Point, GM_Polygon, GM_Curve geometryczny punktu, powierzchni, linii; 8) Wyliczeniowe słowniki. 2. Dane w słownikach mają zdefiniowane listy wartości opisane w modelu pojęciowym. 3. Dane w wykazach pochodzą z rejestrów publicznych W BDOT10k i BDOO250k wykorzystuje się model obiektów prostych, czyli obiektów o właściwościach geometrycznych ograniczonych do elementów prostych, dla których współrzędne są definiowane w dwóch wymiarach, a opis krzywej jest poddawany liniowej interpolacji. 3. Elementy geometryczne, o których mowa w ust. 1 to: 1) punkt dla reprezentacji obiektów zero-wymiarowych, posiadających informację o położeniu, ale nie posiadających zasięgu przestrzennego; 2) linia dla reprezentacji obiektów jedno-wymiarowych, dla których jedynym mierzalnym wymiarem jest długość - są to obiekty typu linia i linia łamana; 18

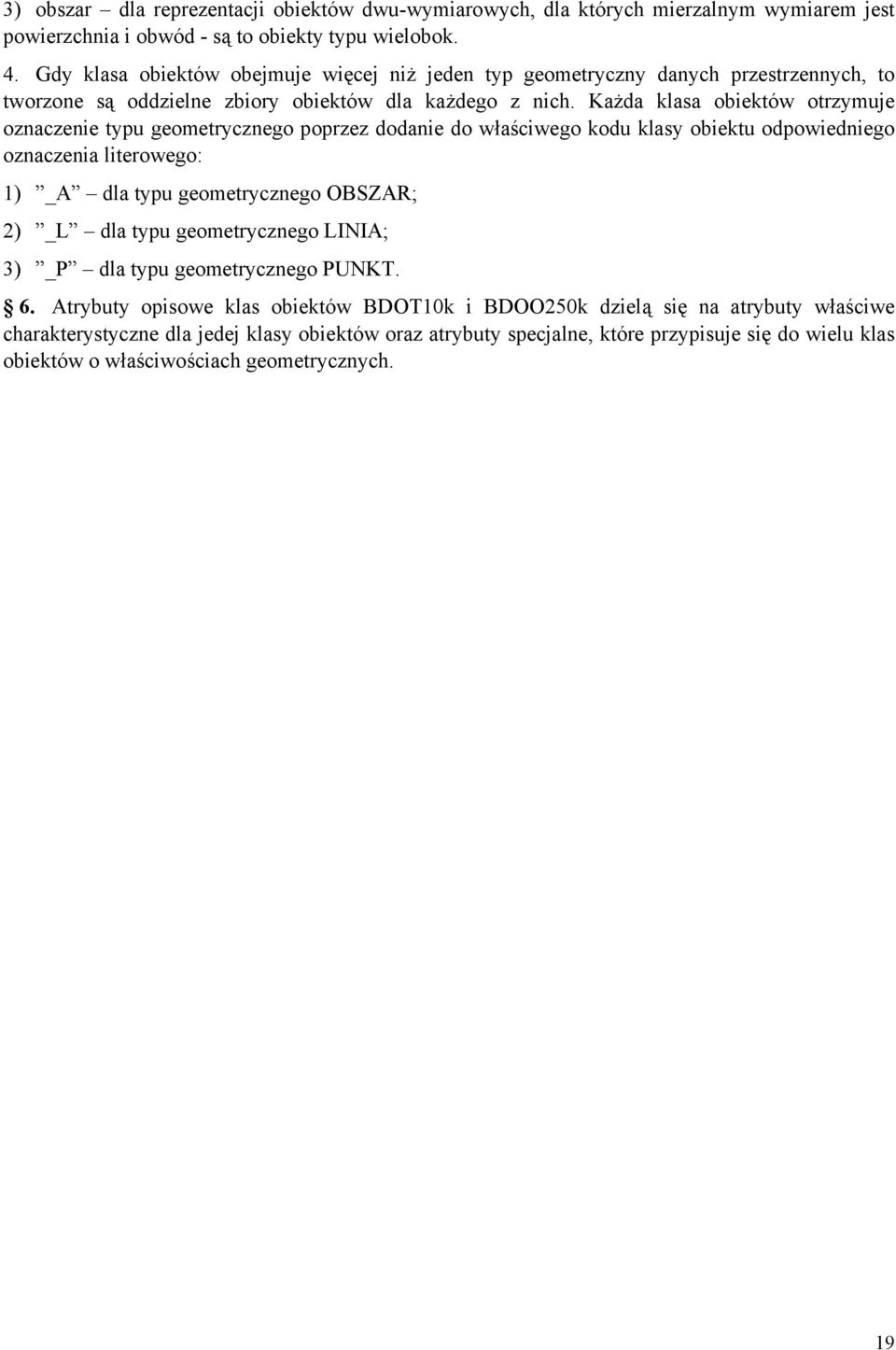

4 3) obszar dla reprezentacji obiektów dwu-wymiarowych, dla których mierzalnym wymiarem jest powierzchnia i obwód - są to obiekty typu wielobok. 4. Gdy klasa obiektów obejmuje więcej niż jeden typ geometryczny danych przestrzennych, to tworzone są oddzielne zbiory obiektów dla każdego z nich. Każda klasa obiektów otrzymuje oznaczenie typu geometrycznego poprzez dodanie do właściwego kodu klasy obiektu odpowiedniego oznaczenia literowego: 1) _A dla typu geometrycznego OBSZAR; 2) _L dla typu geometrycznego LINIA; 3) _P dla typu geometrycznego PUNKT. 6. Atrybuty opisowe klas obiektów BDOT10k i BDOO250k dzielą się na atrybuty właściwe charakterystyczne dla jedej klasy obiektów oraz atrybuty specjalne, które przypisuje się do wielu klas obiektów o właściwościach geometrycznych. 19

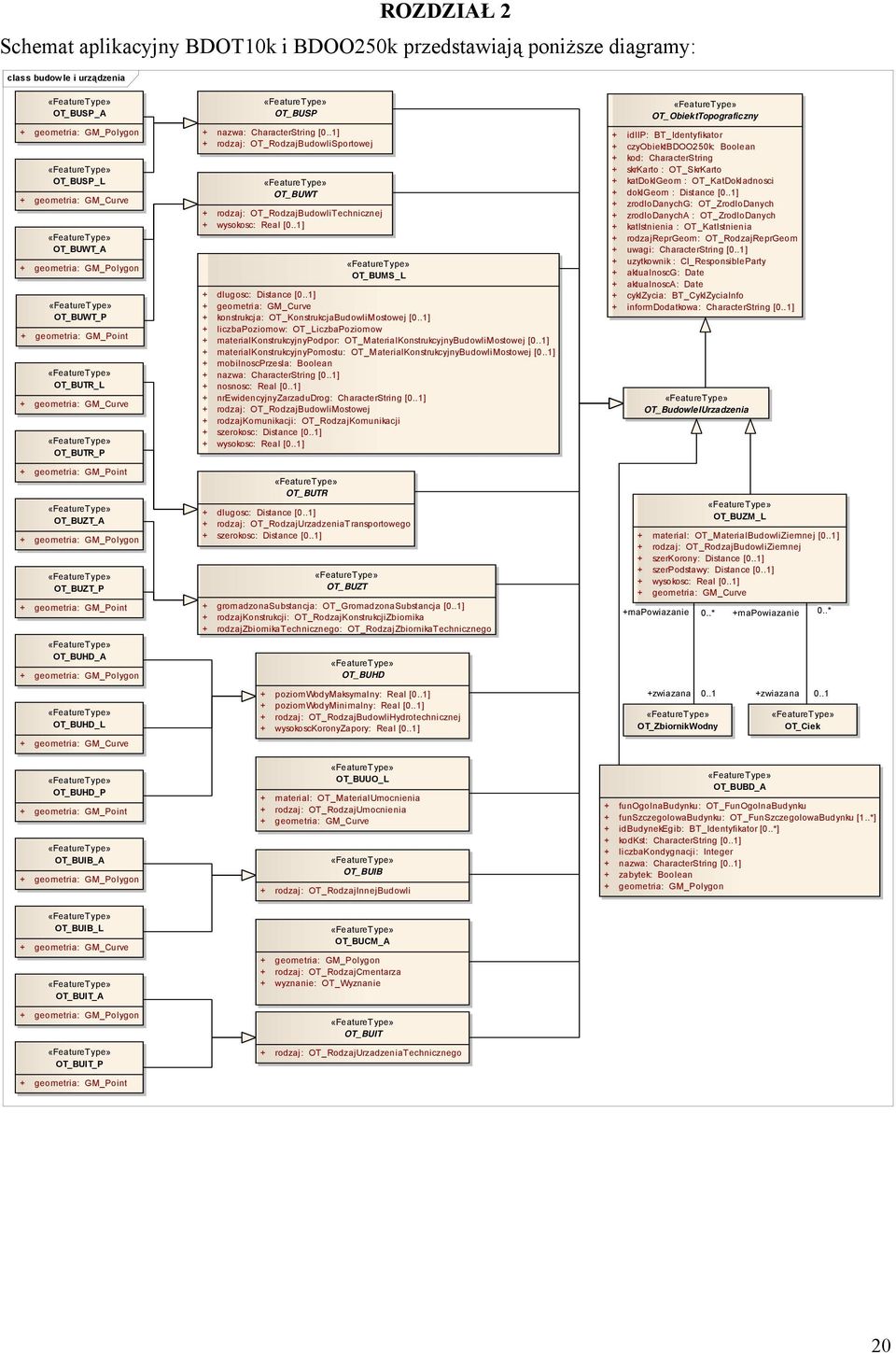

5 ROZDZIAŁ 2 Schemat aplikacyjny BDOT10k i BDOO250k przedstawiają poniższe diagramy: class budow le i urządzenia OT_BUSP_A + geometria: GM_Polygon OT_BUSP_L + geometria: GM_Curve OT_BUWT_A + geometria: GM_Polygon OT_BUWT_P + geometria: GM_Point OT_BUTR_L + geometria: GM_Curve OT_BUTR_P + geometria: GM_Point OT_BUZT_A + geometria: GM_Polygon OT_BUZT_P + geometria: GM_Point OT_BUHD_A + geometria: GM_Polygon OT_BUHD_L + geometria: GM_Curve OT_BUHD_P + geometria: GM_Point OT_BUIB_A + geometria: GM_Polygon OT_BUSP + nazwa: CharacterString [0..1] + rodzaj: OT_RodzajBudowliSportowej OT_BUWT + rodzaj: OT_RodzajBudowliTechnicznej + wysokosc: Real [0..1] OT_BUTR OT_BUMS_L + dlugosc: Distance [0..1] + geometria: GM_Curve + konstrukcja: OT_KonstrukcjaBudowliMostowej [0..1] + liczbapoziomow: OT_LiczbaPoziomow + materialkonstrukcyjnypodpor: OT_MaterialKonstrukcyjnyBudowliMostowej [0..1] + materialkonstrukcyjnypomostu: OT_MaterialKonstrukcyjnyBudowliMostowej [0..1] + mobilnoscprzesla: Boolean + nazwa: CharacterString [0..1] + nosnosc: Real [0..1] + nrewidencyjnyzarzadudrog: CharacterString [0..1] + rodzaj: OT_RodzajBudowliMostowej + rodzajkomunikacji: OT_RodzajKomunikacji + szerokosc: Distance [0..1] + wysokosc: Real [0..1] + dlugosc: Distance [0..1] + rodzaj: OT_RodzajUrzadzeniaTransportowego + szerokosc: Distance [0..1] OT_BUZT + gromadzonasubstancja: OT_GromadzonaSubstancja [0..1] + rodzajkonstrukcji: OT_RodzajKonstrukcjiZbiornika + rodzajzbiornikatechnicznego: OT_RodzajZbiornikaTechnicznego OT_BUHD + poziomwodymaksymalny: Real [0..1] + poziomwodyminimalny: Real [0..1] + rodzaj: OT_RodzajBudowliHydrotechnicznej + wysokosckoronyzapory: Real [0..1] OT_BUUO_L + material: OT_MaterialUmocnienia + rodzaj: OT_RodzajUmocnienia + geometria: GM_Curve OT_BUIB + rodzaj: OT_RodzajInnejBudowli OT_ObiektTopograficzny + idiip: BT_Identyfikator + czyobiektbdoo250k: Boolean + kod: CharacterString + skrkarto : OT_SkrKarto + katdoklgeom : OT_KatDokladnosci + doklgeom : Distance [0..1] + zrodlodanychg: OT_ZrodloDanych + zrodlodanycha : OT_ZrodloDanych + katistnienia : OT_KatIstnienia + rodzajreprgeom: OT_RodzajReprGeom + uwagi: CharacterString [0..1] + uzytkownik : CI_ResponsibleParty + aktualnoscg: Date + aktualnosca: Date + cyklzycia: BT_CyklZyciaInfo + informdodatkowa: CharacterString [0..1] OT_BudowleIUrzadzenia OT_BUZM_L + material: OT_MaterialBudowliZiemnej [0..1] + rodzaj: OT_RodzajBudowliZiemnej + szerkorony: Distance [0..1] + szerpodstawy: Distance [0..1] + wysokosc: Real [0..1] + geometria: GM_Curve +mapowiazanie 0..* +mapowiazanie 0..* +zwiazana 0..1 OT_ZbiornikWodny OT_BUBD_A +zwiazana 0..1 OT_Ciek + funogolnabudynku: OT_FunOgolnaBudynku + funszczegolowabudynku: OT_FunSzczegolowaBudynku [1..*] + idbudynekegib: BT_Identyfikator [0..*] + kodkst: CharacterString [0..1] + liczbakondygnacji: Integer + nazwa: CharacterString [0..1] + zabytek: Boolean + geometria: GM_Polygon OT_BUIB_L + geometria: GM_Curve OT_BUIT_A + geometria: GM_Polygon OT_BUIT_P + geometria: GM_Point OT_BUCM_A + geometria: GM_Polygon + rodzaj: OT_RodzajCmentarza + wyznanie: OT_Wyznanie OT_BUIT + rodzaj: OT_RodzajUrzadzeniaTechnicznego 20

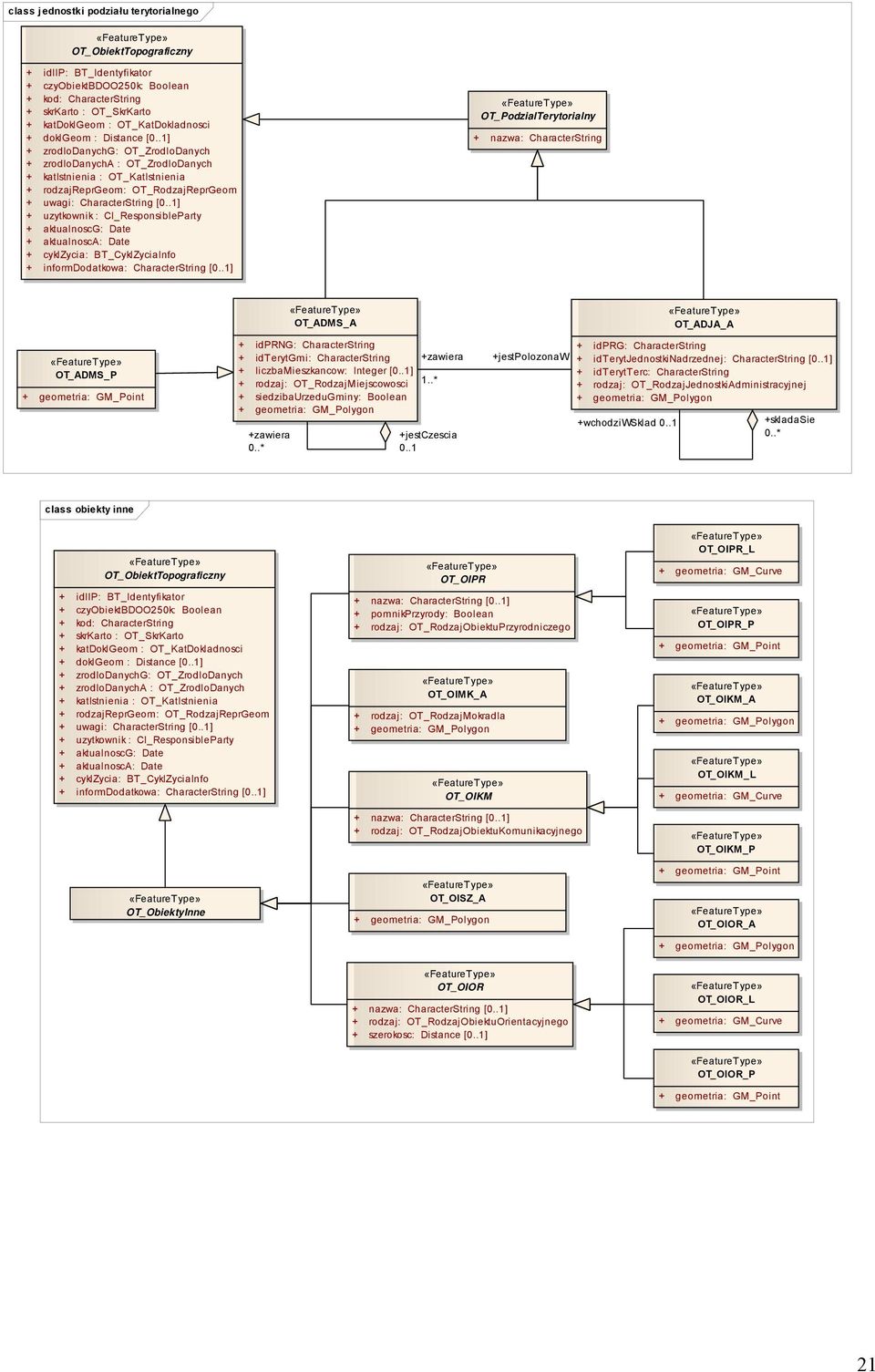

6 class jednostki podziału terytorialnego OT_ObiektTopograficzny + idiip: BT_Identyfikator + czyobiektbdoo250k: Boolean + kod: CharacterString + skrkarto : OT_SkrKarto + katdoklgeom : OT_KatDokladnosci + doklgeom : Distance [0..1] + zrodlodanychg: OT_ZrodloDanych + zrodlodanycha : OT_ZrodloDanych + katistnienia : OT_KatIstnienia + rodzajreprgeom: OT_RodzajReprGeom + uwagi: CharacterString [0..1] + uzytkownik : CI_ResponsibleParty + aktualnoscg: Date + aktualnosca: Date + cyklzycia: BT_CyklZyciaInfo + informdodatkowa: CharacterString [0..1] OT_PodzialTerytorialny + nazwa: CharacterString OT_ADMS_P + geometria: GM_Point OT_ADMS_A + idprng: CharacterString + idterytgmi: CharacterString + liczbamieszkancow: Integer [0..1] + rodzaj: OT_RodzajMiejscowosci + siedzibaurzedugminy: Boolean + geometria: GM_Polygon +zawiera 0..* +zawiera 1..* +jestczescia jestpolozonaw OT_ADJA_A + idprg: CharacterString + idterytjednostkinadrzednej: CharacterString [0..1] + idterytterc: CharacterString + rodzaj: OT_RodzajJednostkiAdministracyjnej + geometria: GM_Polygon +wchodziwsklad skladasie 0..* class obiekty inne OT_ObiektTopograficzny + idiip: BT_Identyfikator + czyobiektbdoo250k: Boolean + kod: CharacterString + skrkarto : OT_SkrKarto + katdoklgeom : OT_KatDokladnosci + doklgeom : Distance [0..1] + zrodlodanychg: OT_ZrodloDanych + zrodlodanycha : OT_ZrodloDanych + katistnienia : OT_KatIstnienia + rodzajreprgeom: OT_RodzajReprGeom + uwagi: CharacterString [0..1] + uzytkownik : CI_ResponsibleParty + aktualnoscg: Date + aktualnosca: Date + cyklzycia: BT_CyklZyciaInfo + informdodatkowa: CharacterString [0..1] OT_ObiektyInne OT_OIPR + nazwa: CharacterString [0..1] + pomnikprzyrody: Boolean + rodzaj: OT_RodzajObiektuPrzyrodniczego OT_OIMK_A + rodzaj: OT_RodzajMokradla + geometria: GM_Polygon OT_OIKM + nazwa: CharacterString [0..1] + rodzaj: OT_RodzajObiektuKomunikacyjnego OT_OISZ_A + geometria: GM_Polygon OT_OIPR_L + geometria: GM_Curve OT_OIPR_P + geometria: GM_Point OT_OIKM_A + geometria: GM_Polygon OT_OIKM_L + geometria: GM_Curve OT_OIKM_P + geometria: GM_Point OT_OIOR_A + geometria: GM_Polygon OT_OIOR + nazwa: CharacterString [0..1] + rodzaj: OT_RodzajObiektuOrientacyjnego + szerokosc: Distance [0..1] OT_OIOR_L + geometria: GM_Curve OT_OIOR_P + geometria: GM_Point 21

7 class kompleksy użytkowania terenu OT_Elektrownia + rodzajelektrowni: OT_RodzajElektrowni OT_Kopalnia + kopalina: OT_Kopalina + rodzajkopalni: OT_RodzajKopalni OT_Port + lokalizacjaportu: OT_LokalizacjaPortu + nazwa: CharacterString [0..1] + rodzajportu: OT_RodzajPortu +posiada 0..* +posiada 0..* +opisuje +opisuje +posiada+opisuje 0..* +opisuje OT_KUPG_P + geometria: GM_Point +mawyznaczony 0..* +dotyczy OT_KUPG_A + nazwa: CharacterString [0..1] + rodzaj: OT_RodzajKompleksuPrzemyslowoGospodarczego + geometria: GM_Polygon OT_KUKO_A + rodzaj: OT_RodzajKompleksuKomunikacyjnego + geometria: GM_Polygon OT_ObiektTopograficzny + idiip: BT_Identyfikator + czyobiektbdoo250k: Boolean + kod: CharacterString + skrkarto : OT_SkrKarto + katdoklgeom : OT_KatDokladnosci + doklgeom : Distance [0..1] + zrodlodanychg: OT_ZrodloDanych + zrodlodanycha : OT_ZrodloDanych + katistnienia : OT_KatIstnienia + rodzajreprgeom: OT_RodzajReprGeom + uwagi: CharacterString [0..1] + uzytkownik : CI_ResponsibleParty + aktualnoscg: Date + aktualnosca: Date + cyklzycia: BT_CyklZyciaInfo + informdodatkowa: CharacterString [0..1] OT_Lotnisko + idiata: CharacterString + idicao: CharacterString + rodzajlotniska: OT_RodzajLotniska +posiada 0..* +dotyczy +mawyznaczony 0..* + geometria: GM_Point OT_KUKO_P OT_KUHU_P OT_UzytkowanieTerenu + geometria: GM_Point +mawyznaczony 0..* OT_KUHO_A +dotyczy OT_KUHU_A + nazwa: CharacterString [0..1] + rodzaj: OT_RodzajKompleksuUslugHotelarskich + geometria: GM_Polygon + nazwa: CharacterString [0..1] + rodzaj: OT_RodzajKompleksuHandlowoUslugowego + geometria: GM_Polygon OT_KUMN_A + rodzaj: OT_RodzajKompleksuMieszkaniowego + geometria: GM_Polygon OT_KUOS_A + nazwa: CharacterString [0..1] + rodzaj: OT_RodzajKompleksuOswiatowego + geometria: GM_Polygon OT_KUZA_A + nazwa: CharacterString [0..1] + rodzaj: OT_RodzajKompleksuZabytkowoHistorycznego + geometria: GM_Polygon OT_KUOZ_A + nazwa: CharacterString [0..1] + rodzaj: OT_RodzajKompleksuOchronyZdrowia + geometria: GM_Polygon OT_KUSC_A + nazwa: CharacterString [0..1] + rodzaj: OT_RodzajKompleksuSakralnego + geometria: GM_Polygon OT_KUSK_A + nazwa: CharacterString [0..1] + rodzaj: OT_RodzajKompleksuSportowoRekreacyjnego + geometria: GM_Polygon OT_KUIK_A + nazwa: CharacterString [0..1] + rodzaj: OT_RodzajInnegoKompleksu + geometria: GM_Polygon class kartografia OT_ObiektTopograficzny +odnosisiedobdoo250k + idiip: BT_Identyfikator + czyobiektbdoo250k: Boolean + kod: CharacterString + skrkarto : OT_SkrKarto + katdoklgeom : OT_KatDokladnosci + doklgeom : Distance [0..1] + zrodlodanychg: OT_ZrodloDanych + zrodlodanycha : OT_ZrodloDanych + katistnienia : OT_KatIstnienia + rodzajreprgeom: OT_RodzajReprGeom + uwagi: CharacterString [0..1] + uzytkownik : CI_ResponsibleParty + aktualnoscg: Date + aktualnosca: Date + cyklzycia: BT_CyklZyciaInfo + informdodatkowa: CharacterString [0..1] +odnosisiedobdot10k +jestreprezentowanyprzez jestreprezentowanyprzez OT_ReprezentacjaKartograficzna + kodkartograficzny: CharacterString + mianownikskali: Integer + geometria: GM_Primitive 0..3 constraints {Reprezentacja kartograficzna istnieje w BDOT10k lub w BDOO250k} {Mianownik skali w przedziale <10 000; >} {Kod kartograficzny ( ){4}[_][0-9]{3}[_]{0,1}(1 2)} 22

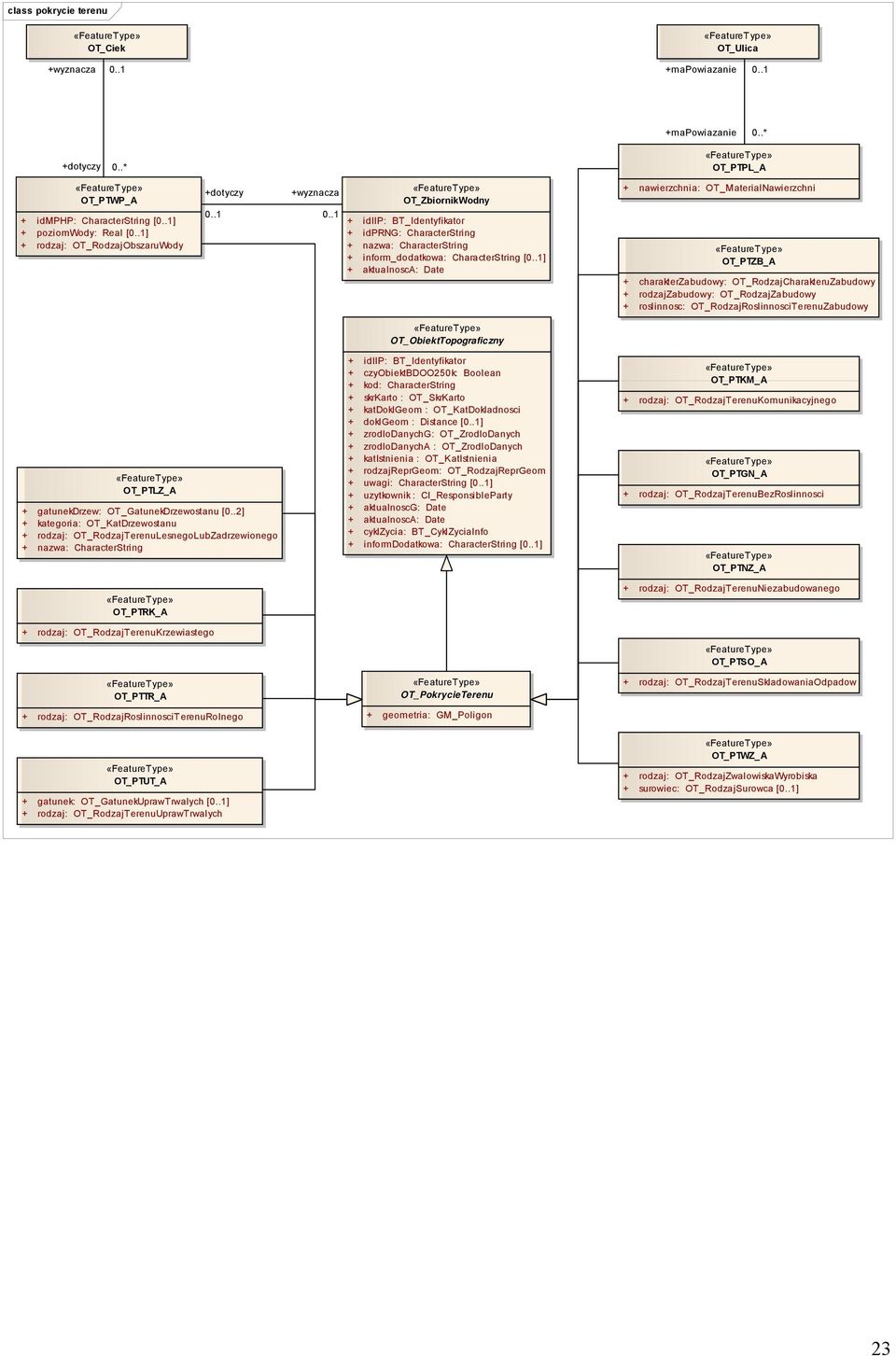

8 class pokrycie terenu OT_Ciek +wyznacza 0..1 OT_Ulica +mapowiazanie mapowiazanie 0..* +dotyczy 0..* OT_PTPL_A OT_PTWP_A + idmphp: CharacterString [0..1] + poziomwody: Real [0..1] + rodzaj: OT_RodzajObszaruWody +dotyczy wyznacza 0..1 OT_ZbiornikWodny + idiip: BT_Identyfikator + idprng: CharacterString + nazwa: CharacterString + inform_dodatkowa: CharacterString [0..1] + aktualnosca: Date + nawierzchnia: OT_MaterialNawierzchni OT_PTZB_A + charakterzabudowy: OT_RodzajCharakteruZabudowy + rodzajzabudowy: OT_RodzajZabudowy + roslinnosc: OT_RodzajRoslinnosciTerenuZabudowy OT_ObiektTopograficzny OT_PTLZ_A + gatunekdrzew: OT_GatunekDrzewostanu [0..2] + kategoria: OT_KatDrzewostanu + rodzaj: OT_RodzajTerenuLesnegoLubZadrzewionego + nazwa: CharacterString OT_PTRK_A + rodzaj: OT_RodzajTerenuKrzewiastego OT_PTTR_A + rodzaj: OT_RodzajRoslinnosciTerenuRolnego + idiip: BT_Identyfikator + czyobiektbdoo250k: Boolean + kod: CharacterString + skrkarto : OT _SkrKarto + katdoklgeom : OT_KatDokladnosci + doklgeom : Distance [0..1] + zrodlodanychg: OT_ZrodloDanych + zrodlodanycha : OT_ZrodloDanych + katistnienia : OT_KatIstnienia + rodzajreprgeom: OT_RodzajReprGeom + uwagi: CharacterString [0..1] + uzytkownik : CI_ResponsibleParty + aktualnoscg: Date + aktualnosca: Date + cyklzycia: BT_CyklZyciaInfo + informdodatkowa: CharacterString [0..1] OT_PokrycieTerenu + geometria: GM_Poligon OT_PTKM_A + rodzaj: OT_RodzajTerenuKomunikacyjnego OT_PTGN_A + rodzaj: OT_RodzajTerenuBezRoslinnosci OT_PTNZ_A + rodzaj: OT_RodzajTerenuNiezabudowanego OT_PTSO_A + rodzaj: OT_RodzajTerenuSkladowaniaOdpadow OT_PTUT_A + gatunek: OT_GatunekUprawTrwalych [0..1] + rodzaj: OT_RodzajTerenuUprawTrwalych OT_PTWZ_A + rodzaj: OT_RodzajZwalowiskaWyrobiska + surowiec: OT_RodzajSurowca [0..1] 23

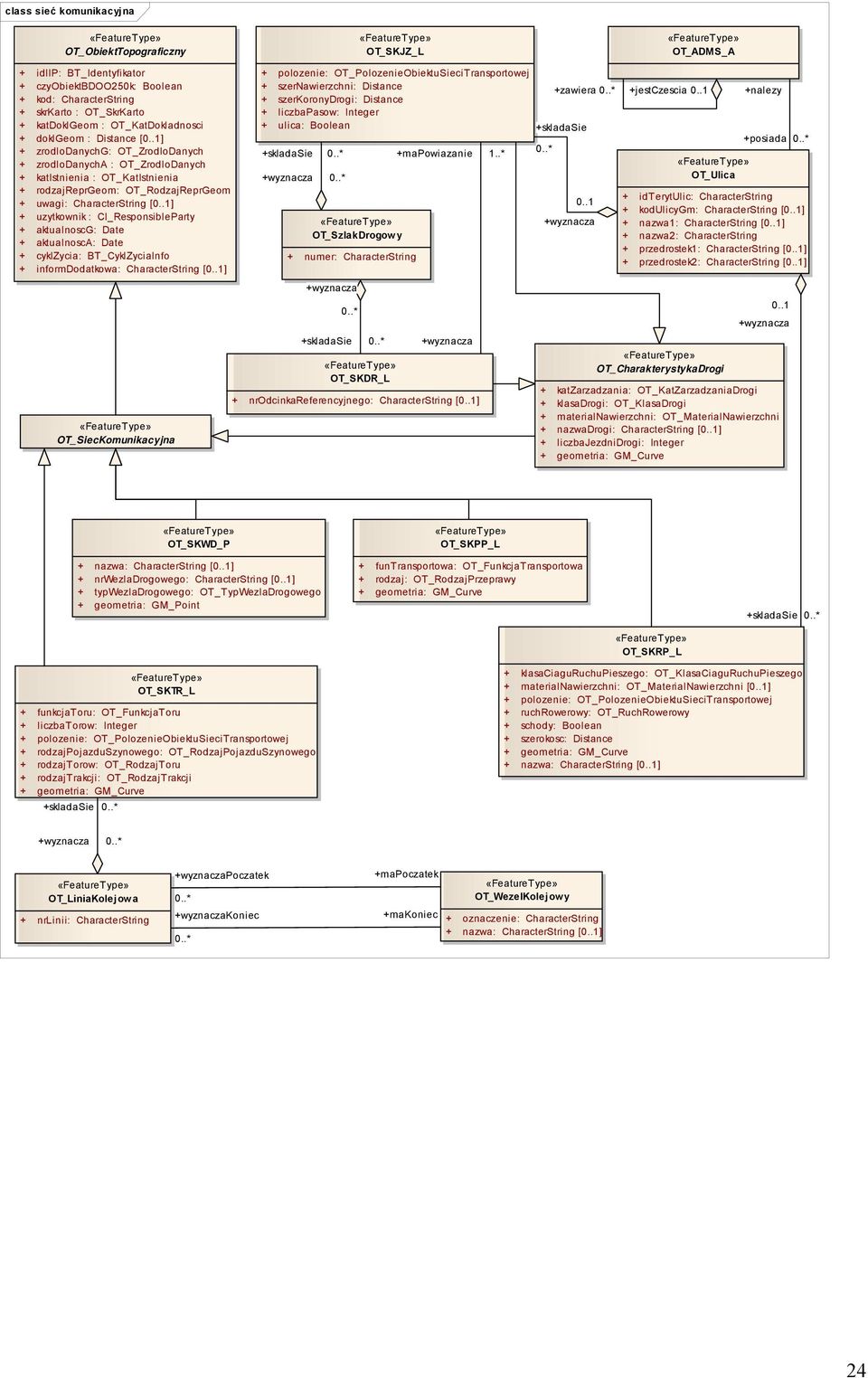

9 class sieć komunikacyjna OT_ObiektTopograficzny OT_SKJZ_L OT_ADMS_A + idiip: BT_Identyfikator + czyobiektbdoo250k: Boolean + kod: CharacterString + skrkarto : OT _SkrKarto + katdoklgeom : OT_KatDokladnosci + doklgeom : Distance [0..1] + zrodlodanychg: OT_ZrodloDanych + zrodlodanycha : OT_ZrodloDanych + katistnienia : OT_KatIstnienia + rodzajreprgeom: OT_RodzajReprGeom + uwagi: CharacterString [0..1] + uzytkownik : CI_ResponsibleParty + aktualnoscg: Date + aktualnosca: Date + cyklzycia: BT_CyklZyciaInfo + informdodatkowa: CharacterString [0..1] OT_SiecKomunikacyjna + polozenie: OT_PolozenieObiektuSieciTransportowej + szernawierzchni: Distance + szerkoronydrogi: Distance + liczbapasow: Integer + ulica: Boolean +skladasie 0..* +wyznacza 0..* OT_SzlakDrogowy + numer: CharacterString +wyznacza 0..* +skladasie 0..* OT_SKDR_L +mapowiazanie 1..* +wyznacza + nrodcinkareferencyjnego: CharacterString [0..1] +zawiera 0..* +jestczescia skladasie 0..* wyznacza OT_Ulica + idterytulic: CharacterString + kodulicygm: CharacterString [0..1] + nazwa1: CharacterString [0..1] + nazwa2: CharacterString + przedrostek1: CharacterString [0..1] + przedrostek2: CharacterString [0..1] OT_CharakterystykaDrogi +nalezy +posiada 0..* wyznacza + katzarzadzania: OT_KatZarzadzaniaDrogi + klasadrogi: OT_KlasaDrogi + materialnawierzchni: OT_MaterialNawierzchni + nazwadrogi: CharacterString [0..1] + liczbajezdnidrogi: Integer + geometria: GM_Curve OT_SKWD_P + nazwa: CharacterString [0..1] + nrwezladrogowego: CharacterString [0..1] + typwezladrogowego: OT_TypWezlaDrogowego + geometria: GM_Point OT_SKPP_L + funtransportowa: OT_FunkcjaTransportowa + rodzaj: OT_RodzajPrzeprawy + geometria: GM_Curve +skladasie 0..* OT_SKRP_L OT_SKTR_L + funkcjatoru: OT_FunkcjaToru + liczbatorow: Integer + polozenie: OT_PolozenieObiektuSieciTransportowej + rodzajpojazduszynowego: OT_RodzajPojazduSzynowego + rodzajtorow: OT_RodzajToru + rodzajtrakcji: OT_RodzajTrakcji + geometria: GM_Curve +skladasie 0..* + klasaciaguruchupieszego: OT_KlasaCiaguRuchuPieszego + materialnawierzchni: OT_MaterialNawierzchni [0..1] + polozenie: OT_PolozenieObiektuSieciTransportowej + ruchrowerowy: OT_RuchRowerowy + schody: Boolean + szerokosc: Distance + geometria: GM_Curve + nazwa: CharacterString [0..1] +wyznacza 0..* OT_LiniaKolejowa + nrlinii: CharacterString +wyznaczapoczatek 0..* +wyznaczakoniec 0..* +mapoczatek +makoniec OT_WezelKolejowy + oznaczenie: CharacterString + nazwa: CharacterString [0..1] 24

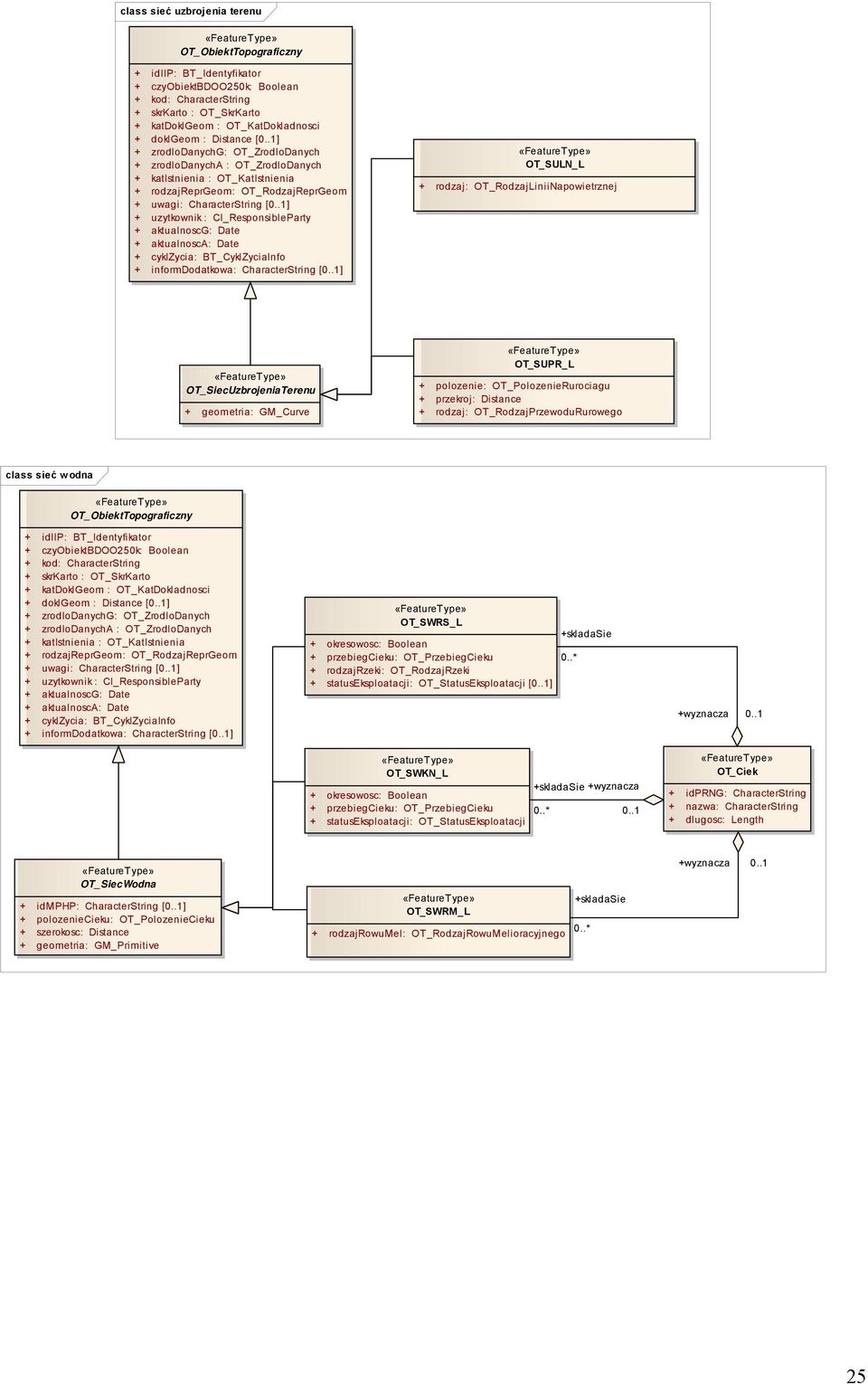

10 class sieć uzbrojenia terenu OT_ObiektTopograficzny + idiip: BT_Identyfikator + czyobiektbdoo250k: Boolean + kod: CharacterString + skrkarto : OT_SkrKarto + katdoklgeom : OT_KatDokladnosci + doklgeom : Distance [0..1] + zrodlodanychg: OT_ZrodloDanych + zrodlodanycha : OT_ZrodloDanych + katistnienia : OT_KatIstnienia + rodzajreprgeom: OT_RodzajReprGeom + uwagi: CharacterString [0..1] + uzytkownik : CI_ResponsibleParty + aktualnoscg: Date + aktualnosca: Date + cyklzycia: BT_CyklZyciaInfo + informdodatkowa: CharacterString [0..1] OT_SULN_L + rodzaj: OT_RodzajLiniiNapowietrznej OT_SiecUzbrojeniaTerenu + geometria: GM_Curve OT_SUPR_L + polozenie: OT_PolozenieRurociagu + przekroj: Distance + rodzaj: OT_RodzajPrzewoduRurowego class sieć w odna OT_ObiektTopograficzny + idiip: BT_Identyfikator + czyobiektbdoo250k: Boolean + kod: CharacterString + skrkarto : OT_SkrKarto + katdoklgeom : OT_KatDokladnosci + doklgeom : Distance [0..1] + zrodlodanychg: OT_ZrodloDanych + zrodlodanycha : OT_ZrodloDanych + katistnienia : OT_KatIstnienia + rodzajreprgeom: OT_RodzajReprGeom + uwagi: CharacterString [0..1] + uzytkownik : CI_ResponsibleParty + aktualnoscg: Date + aktualnosca: Date + cyklzycia: BT_CyklZyciaInfo + informdodatkowa: CharacterString [0..1] OT_SWRS_L + okresowosc: Boolean + przebiegcieku: OT_PrzebiegCieku + rodzajrzeki: OT_RodzajRzeki + statuseksploatacji: OT_StatusEksploatacji [0..1] OT_SWKN_L + okresowosc: Boolean + przebiegcieku: OT_PrzebiegCieku + statuseksploatacji: OT_StatusEksploatacji +skladasie 0..* +skladasie +wyznacza 0..* wyznacza 0..1 OT_Ciek + idprng: CharacterString + nazwa: CharacterString + dlugosc: Length OT_SiecWodna + idmphp: CharacterString [0..1] + polozeniecieku: OT_PolozenieCieku + szerokosc: Distance + geometria: GM_Primitive OT_SWRM_L + rodzajrowumel: OT_RodzajRowuMelioracyjnego +skladasie 0..* +wyznacza

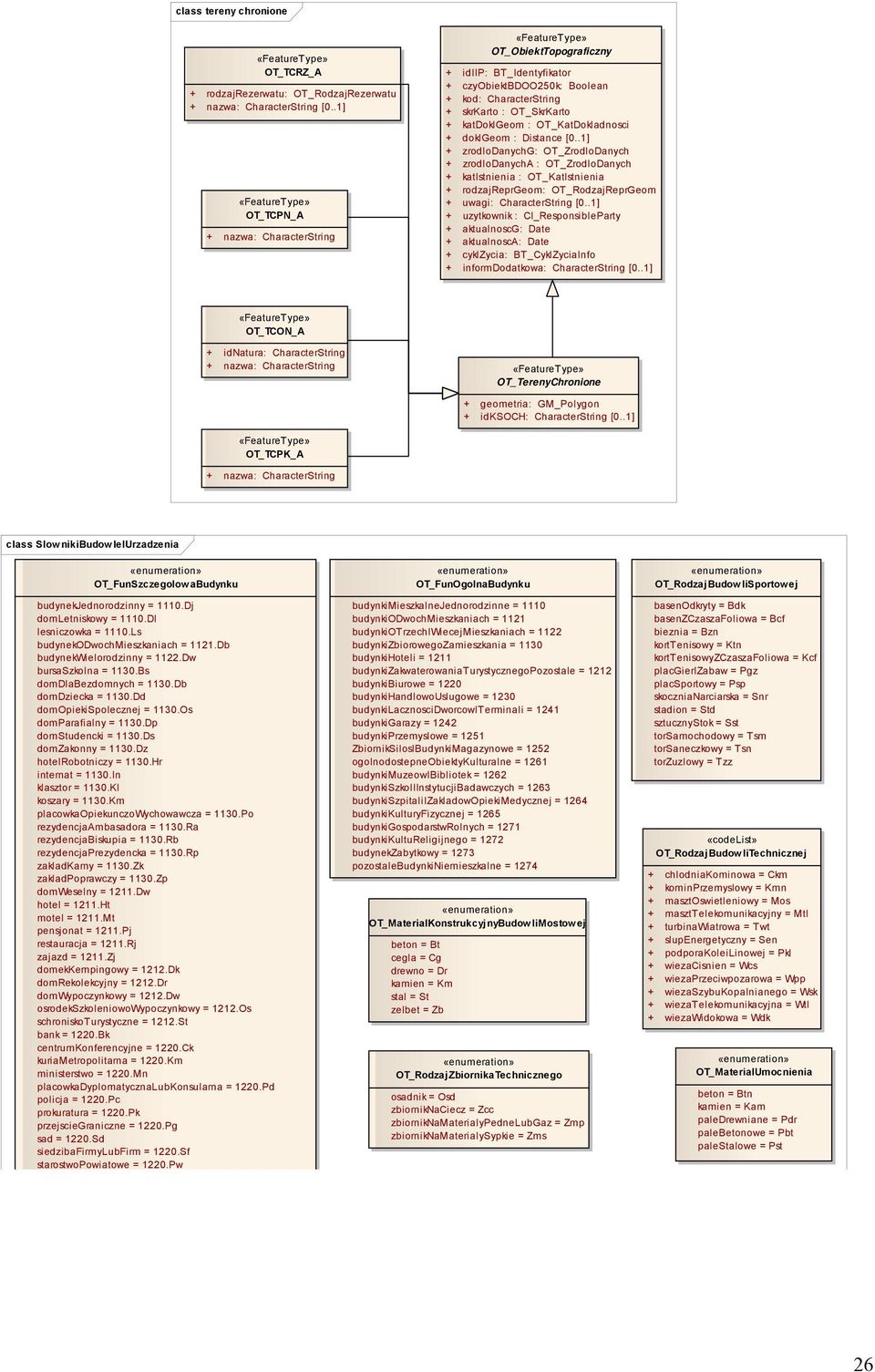

11 class tereny chronione OT_TCRZ_A + rodzajrezerwatu: OT_RodzajRezerwatu + nazwa: CharacterString [0..1] OT_TCPN_A + nazwa: CharacterString OT_ObiektTopograficzny + idiip: BT_Identyfikator + czyobiektbdoo250k: Boolean + kod: CharacterString + skrkarto : OT_SkrKarto + katdoklgeom : OT_KatDokladnosci + doklgeom : Distance [0..1] + zrodlodanychg: OT_ZrodloDanych + zrodlodanycha : OT_ZrodloDanych + katistnienia : OT_KatIstnienia + rodzajreprgeom: OT_RodzajReprGeom + uwagi: CharacterString [0..1] + uzytkownik : CI_ResponsibleParty + aktualnoscg: Date + aktualnosca: Date + cyklzycia: BT_CyklZyciaInfo + informdodatkowa: CharacterString [0..1] OT_TCON_A + idnatura: CharacterString + nazwa: CharacterString OT_TerenyChronione OT_TCPK_A + nazwa: CharacterString + geometria: GM_Polygon + idksoch: CharacterString [0..1] class SlownikiBudowleIUrzadzenia «enumeration» OT_FunSzczegolow abudynku budynekjednorodzinny = 1110.Dj domletniskowy = 1110.Dl lesniczowka = 1110.Ls budynekodwochmieszkaniach = 1121.Db budynekwielorodzinny = 1122.Dw bursaszkolna = 1130.Bs domdlabezdomnych = 1130.Db domdziecka = 1130.Dd domopiekispolecznej = 1130.Os domparafialny = 1130.Dp domstudencki = 1130.Ds domzakonny = 1130.Dz hotelrobotniczy = 1130.Hr internat = 1130.In klasztor = 1130.Kl koszary = 1130.Km placowkaopiekunczowychowawcza = 1130.Po rezydencjaambasadora = 1130.Ra rezydencjabiskupia = 1130.Rb rezydencjaprezydencka = 1130.Rp zakladkarny = 1130.Zk zakladpoprawczy = 1130.Zp domweselny = 1211.Dw hotel = 1211.Ht motel = 1211.Mt pensjonat = 1211.Pj restauracja = 1211.Rj zajazd = 1211.Zj domekkempingowy = 1212.Dk domrekolekcyjny = 1212.Dr domwypoczynkowy = 1212.Dw osrodekszkoleniowowypoczynkowy = 1212.Os schroniskoturystyczne = 1212.St bank = 1220.Bk centrumkonferencyjne = 1220.Ck kuriametropolitarna = 1220.Km ministerstwo = 1220.Mn placowkadyplomatycznalubkonsularna = 1220.Pd policja = 1220.Pc prokuratura = 1220.Pk przejsciegraniczne = 1220.Pg sad = 1220.Sd siedzibafirmylubfirm = 1220.Sf starostwopowiatowe = 1220.Pw «enumeration» OT_FunOgolnaBudynku budynkimieszkalnejednorodzinne = 1110 budynkiodwochmieszkaniach = 1121 budynkiotrzechiwiecejmieszkaniach = 1122 budynkizbiorowegozamieszkania = 1130 budynkihoteli = 1211 budynkizakwaterowaniaturystycznegopozostale = 1212 budynkibiurowe = 1220 budynkihandlowouslugowe = 1230 budynkilacznoscidworcowiterminali = 1241 budynkigarazy = 1242 budynkiprzemyslowe = 1251 ZbiornikSilosIBudynkiMagazynowe = 1252 ogolnodostepneobiektykulturalne = 1261 budynkimuzeowibibliotek = 1262 budynkiszkoliinstytucjibadawczych = 1263 budynkiszpitaliizakladowopiekimedycznej = 1264 budynkikulturyfizycznej = 1265 budynkigospodarstwrolnych = 1271 budynkikultureligijnego = 1272 budynekzabytkowy = 1273 pozostalebudynkiniemieszkalne = 1274 «enumeration» OT_MaterialKonstrukcyj nybudowlimostowej beton = Bt cegla = Cg drewno = Dr kami en = Km stal = St zelbet = Zb «enumeration» OT_RodzajZbiornikaTechnicznego osadnik = Osd zbiorniknaciecz = Zcc zbiorniknamaterialypednelubgaz = Zmp zbiorniknamaterialysypkie = Zms «enumeration» OT_Rodzaj BudowliSportowej basenodkryty = Bdk basenzczaszafoliowa = Bcf bieznia = Bzn korttenisowy = Ktn korttenisowyzczaszafoliowa = Kcf placgierizabaw = Pgz placsportowy = Psp skocznianarciarska = Snr stadion = Std sztucznystok = Sst torsamochodowy = Tsm torsaneczkowy = Tsn torzuzlowy = Tzz «codelist» OT_RodzajBudowliTechnicznej + chlodniakominowa = Ckm + kominprzemyslowy = Kmn + masztoswietleniowy = Mos + maszttelekomunikacyjny = Mtl + turbinawiatrowa = Twt + slupenergetyczny = Sen + podporakoleilinowej = Pkl + wiezacisnien = Wcs + wiezaprzeciwpozarowa = Wpp + wiezaszybukopalnianego = Wsk + wiezatelekomunikacyjna = Wtl + wiezawidokowa = Wdk «enumeration» OT_MaterialUmocnienia beton = Btn kamien = Kam paledrewniane = Pdr palebetonowe = Pbt palestalowe = Pst 26

12 strazgraniczna = 1220.Sg strazpozarna = 1220.Sp urzadcelny = 1220.Uc urzadgminy = 1220.Ug urzadmiasta = 1220.Um urzadmiastaigminy = 1220.Umg urzadmarszalkowski = 1220.Mr urzadpocztowy = 1220.Up urzadwojewódzki = 1220.Uw innyurzadadministracjipublicznej = 1220.Ap apteka = 1230.Ap centrumhandlowe = 1230.Ch domtowarowylubhandlowy = 1230.Dh halatargowa = 1230.Ht halawystawowa = 1230.Hw hipermarketlubsupermarket = 1230.Hm pawilonhandlowouslugowy = 1230.Ph stacjaobslugipojazdow = 1230.So stacjapaliw = 1230.Sp budynekkontroliruchukolejowego = 1241.Kk budynekkontroliruchupowietrznego = 1241.Kp centrumtelekomunikacyjne = 1241.Ct dworzecautobusowy = 1241.Da dworzeckolejowy = 1241.Dk dworzeclotniczy = 1241.Dl hangar = 1241.Hg latarniamorska = 1241.Lm lokomotywownialubwagonownia = 1241.Lk stacjakolejkigorskiejlubwyciagukrzeselkowego = 1241.Kg stacjanadawczaradiaitelewizji = 1241.Rt terminalportowy = 1241.Tp zajezdniaautobusowa = 1241.Ab zajezdniatramwajowa = 1241.Tr zajezdniatrolejbusowa = 1241.Tb garaz = 1242.Gr parkingwielopoziomowy = 1242.Pw elektrocieplownia = 1251.El elektrownia = 1251.Ek kotlownia = 1251.Kt mlyn = 1251.Mn produkcyjny = 1251.Pr rafineria = 1251.Rf spalarniasmieci = 1251.Ss warsztatremontowonaprawczy = 1251.Wr wiatrak = 1251.Wt budynekspedycji = 1252.Sp chlodnia = 1252.Ch elewator = 1252.El magazyn = 1252.Mg silos = 1252.Sl zbiorniknagaz = 1252.Gz zbiorniknaciecz = 1252.Ci budynekogroduzoolubbotanicznego = 1261.Oz domkultury = 1261.Dk filharmonia = 1261.Fh halawidowiskowa = 1261.Hw kasyno = 1261.Ks kino = 1261.Kn klubdyskoteka = 1261.Kl opera = 1261.Op schroniskodlazwierzat = 1261.Sz teatr = 1261.Tt archiwum = 1262.Ar biblioteka = 1262.Bl centruminformacyjne = 1262.Ci galeriasztuki = 1262.Gs muzeum = 1262.Mz obserwatoriumlubplanetarium = 1263.Ob placowkabadawcza = 1263.Pb przedszkole = 1263.Ps stacjahydrologiczna = 1263.Sh stacjameteorologiczna = 1263.Sm szkolapodstawowa = 1263.Sp szkolaponadpodstawowa = 1263.Sd szkolawyzsza = 1263.Sw hospicjum = 1264.Hs izbawytrzezwien = 1264.Iw jednostkaratownictwamedycznego = 1264.Jr klinikaweterenaryjna = 1264.Kw osrodekopiekispolecznej = 1264.Oo placowkaochronyzdrowia = 1264.Po sanatorium = 1264.St stacjakrwiodawstwa = 1264.Sk stacjasanitarnoepidemiologiczna = 1264.Ss szpital = 1264.Sz zlobek = 1264.Zb halasportowa = 1265.Hs halowytorgokartowy = 1265.Ht klubsportowy = 1265.Ks kortytenisowe = 1265.Kt kregielnia = 1265.Kr plywalnia = 1265.Pl salagimnastyczna = 1265.Sg strzelnica = 1265.St sztucznelodowisko = 1265.Sl ujezdzalnia = 1265.Uj budynekgospodarczy = 1271.Bg budynekprodukcyjnyzwierzathodowlanych = 1271.Bp stajnia = 1271.St szklarnialubcieplarnia = 1271.Sz budynkicmentarne = 1272.Bc cerkiew = 1272.Ck dompogrzebowy = 1272.Dp dzwonnica = 1272.Dz innybudynekkultureligijnego = 1272.Ir kaplica = 1272.Kp kosciol = 1272.Ks «enumeration» OT_RodzajBudowliHydrotechnicznej jazruchomylubzastawkapietrzaca = Jry jazstaly = Jsy sl uza = Sl z zapora = Zap jaz = JZ «enumeration» OT_Rodzaj UrzadzeniaTransportowego kolejlinowa = Kln obrotnicakolejowa = Okl suwnica = Suw tasmociag = Tsm wyciagnarciarski = Wnr «enumeration» OT_RodzajCmentarza komunalny = Kom wojenny = Wjn wyznaniowy = Wzn dlazwierzat = Zwr «enumeration» OT_Wyznanie chrzescijanskie = 1 inne = 0 «codelist» OT_RodzajKonstrukcj izbiornika + basen = Bsn + cylindryczny = Cld + kulisty = Kls + polkulisty = Pkl + zespolscianoporowych = Zso «enumeration» OT_RodzajUmocnienia falochron = Flc ostroga = Ost scianaoporowa = Sop umocnieniebrzegu = Ubr «enumeration» OT_Rodzaj Budow liziemnej fosasuchalubwykop = F nasyp = N walprzeciwpowodziowylubgrobla = W «enumeration» OT_RodzajUrzadzeniaTechnicznego szybnaftowylubgazowy = Sng ujeciewody = Uwd transformator = Trn zespoltransformatorow = Ztr zespoldystrybutorowpaliwa = Zdp zespolurzadzenstacjimeteorologicznej = Zum zespolurzadzenterminaluropynaftowejlubmaterialowropopochodnych = Zrp «enumeration» OT_LiczbaPoziomow jednopoziomowy = 1 dwupoziomowy = 2 «enumeration» OT_RodzajKomunikacj i drogowa = dr kolejowa = kl tramwajowa = tr «codelist» OT_GromadzonaSubstancj a + benzyna = Bnz + cement = Cmn + gazziemny = Gzm + pasza = Psz + ropa = Rpa + woda = Wod + zboze = Zbz «enumeration» OT_Rodzaj InnejBudowli estrada = Est ogrodzenietrwale = Ogr peron = Prn platformawidokowa = Pfw rampa = Rmp trybuna = Trb «enumeration» OT_MaterialBudowliZiemnej zokladzinabetonowa = Bt ziemny = Gr «enumeration» OT_RodzajBudowliMostowej estakadalubwiadukt = w kladkadlapieszych = k most = m przejsciepodziemne = d przepust = p tunel = t «enumeration» OT_Konstrukcj abudowlimostow ej belkowy = Blk lukowy = Luk obrotowy = Obt podwieszony = Pws wiszacy = Wsc pozostalekonstrukcje = Inn 27

13 krematorium = 1272.Kr meczet = 1272.Mc synagoga = 1272.Sn zabytekbezfunkcjiuzytkowej = 1273.Zb aresztsledczy = 1274.As bacowka = 1274.Bc schroniskodlanieletnich = 1274.Sc stacjagazowa = 1274.Sg stacjapomp = 1274.Sp stacjatransformatorowa = 1274.St toaletapubliczna = 1274.Tp zabudowaniakoszarowe = 1274.Zk zakladkarnylubpoprawczy = 1274.Zp class SlownikiObiektyInne «enumeration» OT_RodzajObiektuKomunikacyjnego ekranakustyczny = Eka passtartowy = Pst przejsciegraniczne = Pgr przystanekautobusowytramwajowy = Pat przystanekkolejowy = Pkl schody = Sch sygnalizatorswietlny = Swt wejsciedostacjimetra = Wmt stanowiskodopobieraniaoplatnaautostradzie = Zso «enumeration» OT_RodzajMokradla bagno = Bg terenpodmokly = Pd mokradlo = MO «codelist» OT_RodzajObiektuOrientacyjnego + bunkierschron = Bun + figurakapliczkakrzyz = Fgk + fontanna = Ftn + murhistoryczny = Mhi + mogilaodosobniona = Mog + pomnik = Pmn + pomostmolo = Pom + ruinazabytkowa = Rzb + studniaglebinowa = Sgl + szklarnia = Skl + wiataaltana = Wal + wiatrak = Wtr + wiezaobserwacyjna = Wwk + wodowskaz = Wdw «enumeration» OT_Rodzaj ObiektuPrzyrodniczego drzewogrupadrzew = Dwo glaznarzutowygrupa = Gnr kepakrzewow = Kkr kepakosodrzewiny = Kko liniaoddzialowa = Lod malylas = Mls odosobnionaskala = Osk paskrzakowzywoplot = Zwp progskalny = Psk rzaddrzew = Rdr wejsciedojaskini = Wdj wodospad = Wds zrodlo = Zrd class SlownikiSiecKomunikacyjna «enumeration» OT_MaterialNawierzchni «enumeration» OT_RodzajPrzepraw y «enumeration» OT_RuchRowerowy «enumeration» OT_RodzajToru beton = Bt bruk = Br klinkier = Kl kostkakamienna = Kk kostkaprefabrykowana = Kp masabitumiczna = Mb plytybetonowe = Pb tluczen = Tl zwir = Zw gruntnaturalny = Gr stabilizacjazwiremlubzuzlem = Gz nawierzchniatwarda = T nawierzchniautwardzona = U nawierzchniagruntowa = G brod = Br przeprawalodziami = Ld przeprawapromowa = Pr «enumeration» OT_RodzajPojazduSzynowego kolej = Kol metro = Mtr tramwaj = Trm wylaczny = Wlc dopuszczony = Dps niedopuszczony = Ndp «enumeration» OT_KlasaCiaguRuchuPieszego alejka = Ap pasaz = Pm sci ezka = Sc tornormalny = Tn torszeroki = Ts torwaski = Tw «enumeration» OT_RodzajTrakcji niezelektryfikowana = Nz zelektryfikowana = Z «enumeration» OT_KlasaDrogi autostrada = A drogaekspresowa = S drogaglownaruchuprzyspieszonego = GP drogaglowna = G drogazbiorcza = Z drogalokalna = L drogainna = I «enumeration» OT_PolozenieObiektuSieciTransportowej podpowierzchniagruntu = -1 napowierzchnigruntu = 0 ponadpowierzchniagruntupoziom1 = 1 ponadpowierzchniagruntupoziom2 = 2 ponadpowierzchniagruntupoziom3 = 3 ponadpowierzchniagruntupoziom4 = 4 «enumeration» OT_KatZarzadzaniaDrogi krajowa = K wojewodzka = W powiatowa = P gminna = G zakladowa = Z inna = I «enumeration» OT_FunkcjaToru torszlakowyzwykly = Tsz torszlakowystacyjny = Tss torzwyklystacyjny = Tzs bocznica = Bcz torszlakowy = TS «enumeration» OT_FunkcjaTransportow a ruchpieszy = Psz ruchsamochodowy = Sam ruchosobowotowarowy = Tos ruchtowarowy = Tow «enumeration» OT_TypWezlaDrogowego skrzyzowaniekolizyjne = Sk rondo = Rd wezelbezkolizyjny = Wa wezelczesciowobezkolizyjny = Wb wezelkolizyjny = Wc 28

14 class SlownikiOgolne «enumeration» OT_SkrKarto ambasada = amb. bank = B brod = b. bazatransportowa = b. tran. basenkapielowy = bas. kąp. budowa = bud. biurowiec = biur. ogrodbotaniczny = bot. centrumhandlowe = c. han. plantacjachmielu = chm. domdziecka = d. dz. domhandlowy = d. h. domkultury = d. k. domopieki = d. op. domparafialny = d. paraf. domstudenta = d. s. domwychowawczy = d. wych. domwypoczynkowy = d. wyp. budynekdroznika = dr. dworzecautobusowy = dw. aut. elektrownia = el. elektrocieplownia = elc. elewator = elw. produkcyjny = fab. twierdzalubforteca = fort. garaz = gar. gazowniazbiornikgazu = gaz. halatargowa = h.targ. halasportowa = h. sport. halda = hłd. budynekfermhodowlanych = hod. hotel = H internat = int. kino = K kemping = kemp. klasztor = kl. kamieniolom = kłm kopalnia = kop. domkiletniskowe = letn. ladowisko = ląd. lotnisko = lotn. muzeum = M magazyny = mag. przemyslmetalurgiczny = metalurg. placowkanaukowa = nauk. szybnaftowy = nft. nieczynny = niecz. obserwatoriumastronomiczne = obs. astr. oczyszczalniasciekow = oczyszcz. stanowiskooplat = opł. osadnik = osad. terenosrodkawyp = ośr. wyp. policja = P parking = p. przystanekkolejowy = p. kol. zespolpalacowy = pałac kopalniapiaskupiaskownia = piask. placsportowy = pl. sport. plebania = pleb. urzadpocztowy = pocz. pogotowieratunkowe = pog. rat. przepompownia = pomp. portwodnyprzystan = port dworzeclotniczy = port lot. prom = pr. przedszkole = przedszk. przewozlodziami = pw. ruinyzabytkowe = r. zab. rafineria = rafin. remizastrazacka = rem. restauracja = rest. rezerwatprzyrody = rez. rampa = rmp. sanatorium = san. sad = S schronisko = schr. sil os = sil. skansen = skansen skocznia = skocz. stadnina = stadn. starostwopowiatowe = SP stacjakolejowa = st. szkola = szk. szpital = szpit. teatr = T targowiskobazar = targ. urzadgminy = UG urzadmiasta = UM urzadmiastaigminy = UMG urzadmarszalkowski = UMr. zakladutylizacyjny = utyliz. urzadwojewódzki = UW wiezacisnien = w. ciśn. wiezaobserwacyjna = w. obs. warsztatremontowy = warszt. zakladwodociagowy = wdc. plantacjawikliny = wikl. zajezdniaautobusowalubtramwajowa = zaj. zakladkarny = z. kar. osrodekzdrowia = zdr. zrodlomineralne = źr. min. «enumeration» OT_RodzajRepGeom srodekgeometryczny = SG miejscecharakterystyczne = MC punktumowny = PU osgeometryczna = OG osinterpolowana = OI liniaumowna = LU sztucznylacznik = SL krawedz = KR zaryspodstawy = ZP zasiegumowny = ZU maksymalnyzasieg = MA minimalnyzasieg = MI srednizasieg = SZ «enumeration» OT_KatIstnienia eksploatowany = Eks wbudowie = Bud zniszczony = Zns tymczasowy = Tmc nieczynny = Ncn «enumeration» OT_KatDokladnosci dokladny = Dok przyblizony = Prz niepewny = Npw «enumeration» OT_ZrodloDanych bazadanychgeodezyjnychgrawimetrycznych = GEOS ewidencjagruntowibudynkow = EGiB geodezyjnaewidencjasieciuzbrojeniaterenu = GESUT bazadanychpanstwowegorejestrugranic = PRG panstwowyrejestrnazwgeograficznych = PRNG ewidencjamiejscowosciulicadresow = EMUiA rejestrcenwartoscinieruchomosci = RCiWN bazadanychogolnogeograficznych = BDO ortofotomapa = Ort mapazasadnicza = Mz mapatopograficzna10k = Mtp10 mapatopograficzna50k = Mtp50 vmaplevel2pierwszejedycji = VMAPL2_v1 vmaplevel2drugiejedycji = VMAPL2_v2 bazadanychtopograficznych = TBD bazadanychclc = CORINE centralnyrejestrformochronyprzyrody = CRFOP bankdanychdrogowych = BDD bazadanychwginstrk1 = BDOT500 krajowysystemobszarowchronionych = KSOCH lesnamapanumeryczna = LMN mapapodzialuhydrograficznegopolski = MPHP bazydanychpkp = PKP rejestrzabytkow = RZAB krajowyrejestrurzedowegopodzialuterytorialnegokraju = TERYT pomiarstereoskopowy = Str pomiarterenowy = Trn 29

15 ogrodzoologiczny = ZOO zlobek = żłb. miejscewydobyciazwiru = żw. domweselny = d. wes. kapielisko = kąp. korttenisowy = kort przystanpromowa = p. prom. polegolfowe = p. golf. radiostacja = rdst. class SlownikiUzytkowanieTerenu «codelist» OT_RodzajKompleksuPrzemyslowoGospodarczego «enumeration» OT_RodzajKompleksuOchronyZdrowia «enumeration» OT_Rodzaj KompleksuHandlowoUslugowego + elektrocieplownia = Elc + elektrownia = Elw + gazownia = Gaz + gospodarstwohodowlane = Ghd + huta = Hut + kopalnia = Kpl + oczyszczalniasciekow = Ocs + podstacjaelektroenergetyczna = Pel + przepompownia = Prz + rafineria = Rfn + skladowiskoodpadow = Sdp + terenujeciawody = Tuw + zakladmetalurgiczny = Zmt + zakladprodukcyjnyuslugowyremontowy = Zpr + zakladutylizacji = Zut + zakladwodociagowy = Zwd «enumeration» OT_RodzajKompleksuOswiatowego osrodeknaukowodoswiadczalny = Ond przedszkolezlobel = Pzl szkolazespolszkol = Szk szkolawyzsza = Szw zakladopiekisocjalnejdomdziecka = Zop zespolszpitalnysanatoryjny = Zsz «enumeration» OT_RodzajInnegoKompleksu poligonwojskowy = Pwk zakladspecjalny = Zsp «enumeration» OT_RodzajKompleksuMieszkaniowego osiedlemieszkaniowe = Osd posesja = Pss «enumeration» OT_Rodzaj Portu wojskowy = Woj handlowy = Hnd rybacki = Ryb przystanzeglugipasazerskiej = Pzp «enumeration» OT_LokalizacjaPortu morski = Mrs srodladowy = Srd centrumhandlowouslugowe = Chu targowiskobazar = Trg «enumeration» OT_RodzajKompleksuSakralnego cmentarz = Cmt zespolsakralnyklasztorny = Zsk «enumeration» OT_RodzajKompleksuKomunikacyjnego dworzecautobusowy = Dau lotniskoladowisko = Lot miejsceobslugipodroznych = Mop parking = Prk portwodnyprzystan = Pwd stacjakolejowa = Skl stacjametra = Smt stacjapaliw = Spl terenkolejowy = Tkl zajezdniabazatransportowa = Zjz «enumeration» OT_Kopalina «enumeration» OT_RodzajKompleksuZabytkowoHistorycznego «enumeration» OT_RodzajElektrowni «enumeration» OT_RodzajKopalni wegielkamienny = Wkm wegielbrunatny = Wbr ropanaftowa = Rnf gazziemny = Gzm surowcemetaliczne = Smt solkamienna = Skm siarka = Srk innesurowceskalne = Isk innesurowcechemiczne = Ich miejscepamiecinarodowej = Mpn skansen = Skn twierdzaforteca = Twf zespolmuzealny = Zmz zespolpalacowy = Zpl zespolzamkowy = Zzm cieplna = Cpl wodna = Wdn wiatrowa = Wtr sloneczna = Sln atomowa = Atm odkrywkowa = Odk glebinowa = Glb otworowa = Otw «enumeration» OT_RodzajKompleksuUslugHotelarskich holelmotel = Hmt kemping = Kmp osrodekwypoczynkowy = Owp schroniskoturystyczne = Sct «enumeration» OT_RodzajKompleksuSportowoRekreacyjnego ogrodbotaniczny = Obt ogrodzoologiczny = Ozl osrodeksportoworekreacyjny = Osr park = Prk zespoldomowletniskowych = Zdl «enumeration» OT_Rodzaj Lotniska portlotniczy = Prl lotniskowojskowe = Lws lotniskoinneladowisko = Lin class SlownikiSiecWodna «enumeration» OT_RodzajRzeki «enumeration» OT_RodzajRowuMelioracyjnego «enumeration» OT_StatusEksploatacji «enumeration» OT_PolozenieCieku rzeka = Rz strumienpotoklubstruga = St rzekastrumienpotoklubstruga = RS zbiorczy = Rzb zwykly = Rzw rowmelioracyjny = RM niezeglowny = NZ zeglowny = Z napowierzchni = 0 podpowierzchnia = -1 «enumeration» OT_PrzebiegCieku ciekglowny = Cgl ramieboczne = Rbc 30

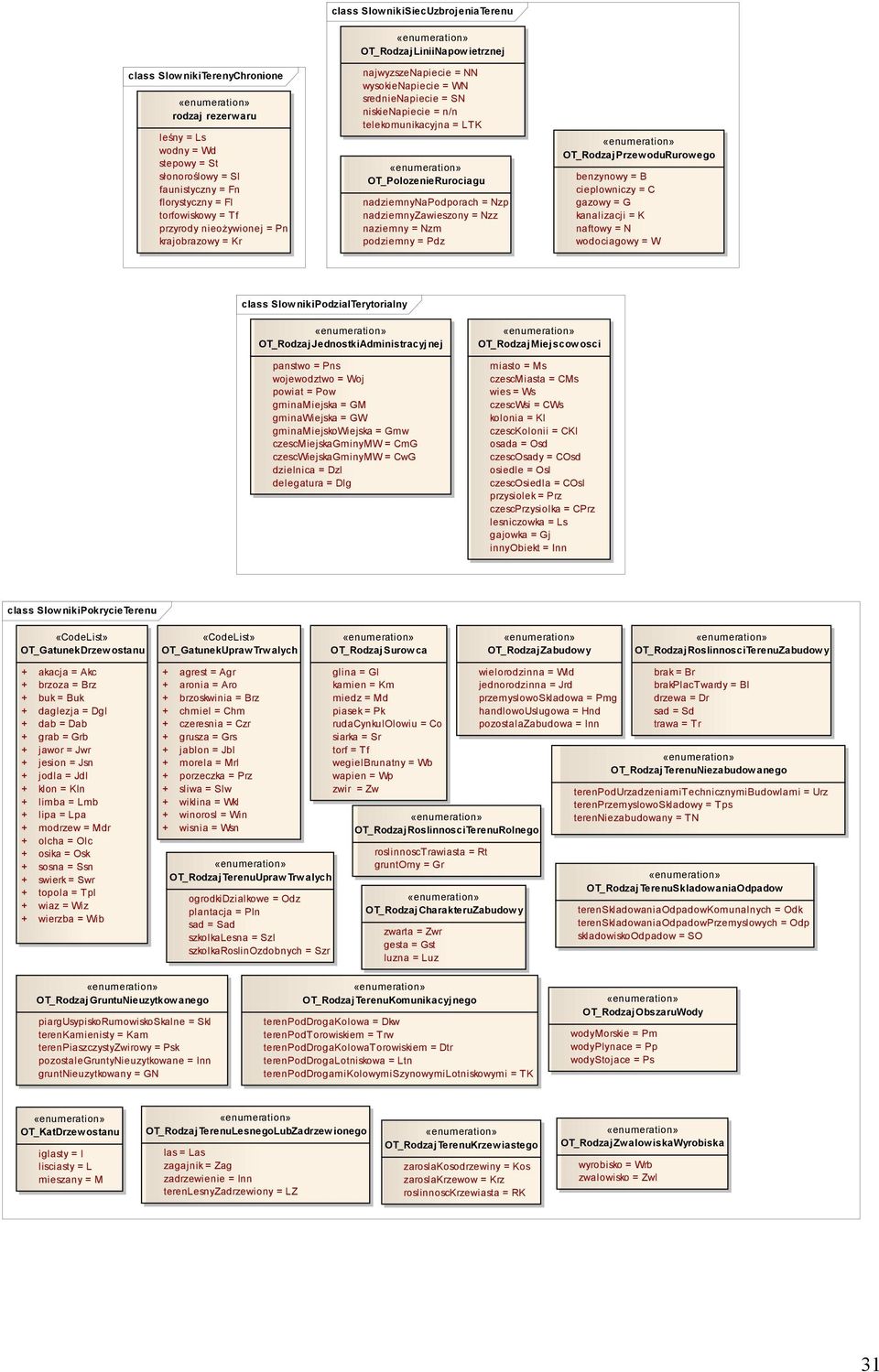

16 class SlownikiSiecUzbrojeniaTerenu class SlownikiTerenyChronione «enumeration» rodzaj rezerwaru leśny = Ls wodny = Wd stepowy = St słonoroślowy = Sl faunistyczny = Fn florystyczny = Fl torfowiskowy = Tf przyrody nieożywionej = Pn krajobrazowy = Kr «enumeration» OT_Rodzaj LiniiNapowietrznej najwyzszenapiecie = NN wysokienapiecie = WN srednienapiecie = SN niskienapiecie = n/n telekomunikacyjna = LTK «enumeration» OT_PolozenieRurociagu nadziemnynapodporach = Nzp nadziemnyzawieszony = Nzz naziemny = Nzm podziemny = Pdz «enumeration» OT_RodzajPrzewoduRurowego benzynowy = B cieplowniczy = C gazowy = G kanalizacji = K naftowy = N wodociagowy = W class SlownikiPodzialTerytorialny «enumeration» OT_RodzajJednostkiAdministracyj nej panstwo = Pns wojewodztwo = Woj powiat = Pow gminamiejska = GM gminawiejska = GW gminamiejskowiejska = Gmw czescmiejskagminymw = CmG czescwiejskagminymw = CwG dzielnica = Dzl delegatura = Dlg «enumeration» OT_RodzajMiejscowosci miasto = Ms czescmiasta = CMs wies = Ws czescwsi = CWs kolonia = Kl czesckolonii = CKl osada = Osd czescosady = COsd osiedle = Osl czescosiedla = COsl przysiolek = Prz czescprzysiolka = CPrz lesniczowka = Ls gajowka = Gj innyobiekt = Inn class SlownikiPokrycieTerenu «CodeList» OT_GatunekDrzew ostanu «CodeList» OT_GatunekUprawTrw alych «enumeration» OT_Rodzaj Surowca «enumeration» OT_Rodzaj Zabudowy «enumeration» OT_Rodzaj RoslinnosciTerenuZabudowy + akacja = Akc + brzoza = Brz + buk = Buk + daglezja = Dgl + dab = Dab + grab = Grb + jawor = Jwr + jesion = Jsn + jodla = Jdl + klon = Kln + limba = Lmb + lipa = Lpa + modrzew = Mdr + olcha = Olc + osika = Osk + sosna = Ssn + swierk = Swr + topola = Tpl + wiaz = Wiz + wierzba = Wib + agrest = Agr + aronia = Aro + brzoskwinia = Brz + chmiel = Chm + czeresnia = Czr + grusza = Grs + jablon = Jbl + morela = Mrl + porzeczka = Prz + sliwa = Slw + wiklina = Wkl + winorosl = Win + wisnia = Wsn «enumeration» OT_RodzajTerenuUprawTrwalych ogrodkidzialkowe = Odz plantacja = Pln sad = Sad szkolkalesna = Szl szkolkaroslinozdobnych = Szr glina = Gl kamien = Km miedz = Md piasek = Pk rudacynkuiolowiu = Co siarka = Sr torf = Tf wegielbrunatny = Wb wapien = Wp zwir = Zw «enumeration» OT_Rodzaj RoslinnosciTerenuRolnego roslinnosctrawiasta = Rt gruntorny = Gr «enumeration» OT_Rodzaj CharakteruZabudow y zwarta = Zwr gesta = Gst luzna = Luz wielorodzinna = Wld jednorodzinna = Jrd przemyslowoskladowa = Pmg handlowouslugowa = Hnd pozostalazabudowa = Inn brak = Br brakplactwardy = Bl drzewa = Dr sad = Sd trawa = Tr «enumeration» OT_RodzajTerenuNiezabudow anego terenpodurzadzeniamitechnicznymibudowlami = Urz terenprzemyslowoskladowy = Tps terenniezabudowany = TN «enumeration» OT_Rodzaj TerenuSkladowaniaOdpadow terenskladowaniaodpadowkomunalnych = Odk terenskladowaniaodpadowprzemyslowych = Odp skladowiskoodpadow = SO «enumeration» OT_Rodzaj GruntuNieuzytkowanego piargusypiskorumowiskoskalne = Skl terenkamienisty = Kam terenpiaszczystyzwirowy = Psk pozostalegruntynieuzytkowane = Inn gruntnieuzytkowany = GN «enumeration» OT_RodzajTerenuKomunikacyjnego terenpoddrogakolowa = Dkw terenpodtorowiskiem = Trw terenpoddrogakolowatorowiskiem = Dtr terenpoddrogalotniskowa = Ltn terenpoddrogamikolowymiszynowymilotniskowymi = TK «enumeration» OT_Rodzaj ObszaruWody wodymorskie = Pm wodyplynace = Pp wodystojace = Ps «enumeration» OT_KatDrzewostanu iglasty = I lisciasty = L mieszany = M «enumeration» OT_RodzajTerenuLesnegoLubZadrzewionego las = Las zagajnik = Zag zadrzewienie = Inn terenlesnyzadrzewiony = LZ «enumeration» OT_RodzajTerenuKrzewiastego zaroslakosodrzewiny = Kos zaroslakrzewow = Krz roslinnosckrzewiasta = RK «enumeration» OT_RodzajZwalowiskaWyrobiska wyrobisko = Wrb zwalowisko = Zwl 31

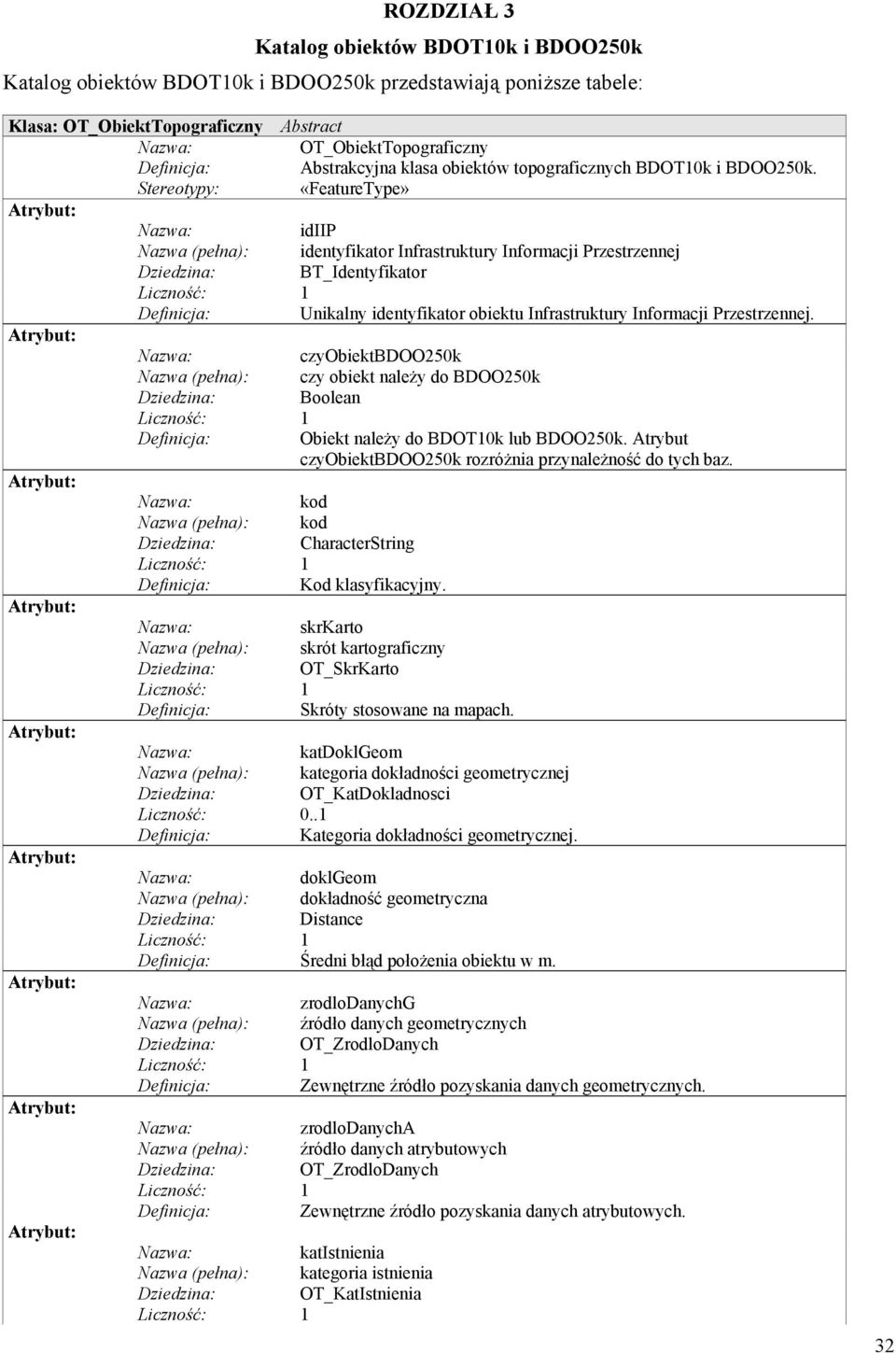

17 ROZDZIAŁ 3 Katalog obiektów BDOT10k i BDOO250k Katalog obiektów BDOT10k i BDOO250k przedstawiają poniższe tabele: Klasa: OT_ObiektTopograficzny Abstract OT_ObiektTopograficzny Definicja: Abstrakcyjna klasa obiektów topograficznych BDOT10k i BDOO250k. Stereotypy: idiip Nazwa (pełna): identyfikator Infrastruktury Informacji Przestrzennej Dziedzina: BT_Identyfikator Definicja: Unikalny identyfikator obiektu Infrastruktury Informacji Przestrzennej. czyobiektbdoo250k Nazwa (pełna): czy obiekt należy do BDOO250k Dziedzina: Boolean Definicja: Obiekt należy do BDOT10k lub BDOO250k. Atrybut czyobiektbdoo250k rozróżnia przynależność do tych baz. kod Nazwa (pełna): kod Dziedzina: CharacterString Definicja: Kod klasyfikacyjny. skrkarto Nazwa (pełna): skrót kartograficzny Dziedzina: OT_SkrKarto Definicja: Skróty stosowane na mapach. katdoklgeom Nazwa (pełna): kategoria dokładności geometrycznej Dziedzina: OT_KatDokladnosci Liczność: 0..1 Definicja: Kategoria dokładności geometrycznej. doklgeom Nazwa (pełna): dokładność geometryczna Dziedzina: Distance Definicja: Średni błąd położenia obiektu w m. zrodlodanychg Nazwa (pełna): źródło danych geometrycznych Dziedzina: OT_ZrodloDanych Definicja: Zewnętrzne źródło pozyskania danych geometrycznych. zrodlodanycha Nazwa (pełna): źródło danych atrybutowych Dziedzina: OT_ZrodloDanych Definicja: Zewnętrzne źródło pozyskania danych atrybutowych. katistnienia Nazwa (pełna): kategoria istnienia Dziedzina: OT_KatIstnienia 32

18 Klasa: OT_ObiektTopograficzny Abstract Definicja: Status, stan obiektu. rodzajreprgeom Nazwa (pełna): rodzaj reprezentacji geometrycznej Dziedzina: OT_RodzajReprGeom Definicja: Rodzaj reprezentacji geometrycznej. uwagi Nazwa (pełna): uwagi Dziedzina: CharacterString Liczność: 0..1 Definicja: Uwagi dotyczące danych. uzytkownik Nazwa (pełna): użytkownik Dziedzina: CI_ResponsibleParty Definicja: Identyfikator użytkownika wprowadzającego / modyfikującego obiekt. aktualnoscg Nazwa (pełna): aktualność geometrii Dziedzina: Date Definicja: Stan aktualności geometrii obiektu. aktualnosca Nazwa (pełna): aktualność atrybutów Dziedzina: Date Definicja: Data aktualności atrybutów. cyklzyzia Nazwa (pełna): cykl życia Dziedzina: BT_CyklZyciaInfo Definicja: Typ reprezentujący cykl życia wersji obiektu w zbiorze danych, odpowiada dacie modyfikacji (utworzenia nowej wersji obiektu) oraz dacie przeniesienia starej wersji do archiwum (data zastąpienia). inform_dodatkowa Nazwa (pełna): informacja dodatkowa Dziedzina: CharacterString Liczność: 0..1 Definicja: Informacja dodatkowa Dziedzina: SiecWodna Dziedzina: TerenyChronione Dziedzina: PokrycieTerenu Dziedzina: UzytkowanieTerenu Dziedzina: PodzialTerytorialny 33

19 Klasa: OT_ObiektTopograficzny Dziedzina: Dziedzina: Dziedzina: Dziedzina: Abstract ObiektyInne SiecKomunikacyjna BudowleIUrzadzenia SiecUzbrojeniaTerenu Klasa: OT_ADJA_A Definicja: Klasa bazowa: Stereotypy: jednostka administracyjna Obszar państwa, obszary województw, powiatów, gmin, części miejskich gmin miejsko-wiejskich (miasta w gminach miejsko-wiejskich), części wiejskich gmin miejsko-wiejskich, dzielnic i delegatur. PodzialTerytorialny idprg Nazwa (pełna): ID_PRG Dziedzina: CharacterString Definicja: Identyfikator PRG jednostki administracyjnej. idterytjednostkinadrzednej Nazwa (pełna): identyfikator terytorialny jednostki nadrzędnej Dziedzina: CharacterString Liczność: 0..1 Definicja: Identyfikator TERYT (TERC) dla jednostki nadrzędnej. idterytterc Nazwa (pełna): ID_TERYT_TERC Dziedzina: CharacterString Definicja: Identyfikator TERYT (TERC) jednostki administracyjnej. rodzaj Nazwa (pełna): rodzaj podziału terytorialnego Dziedzina: OT_RodzajJednostkiAdministracyjnej Definicja: Rodzaj jednostki podziału terytorialnego. geometria Nazwa (pełna): geometria Dziedzina: GM_Polygon Definicja: Geometria powierzchniowa. Association Rola: zawiera Dziedzina: OT_ADMS_A..* Association Rola: jestpolozonaw Dziedzina: OT_ADJA_A Dziedzina: PodzialTerytorialny 34

20 Klasa: OT_ADJA_A Aggregation Rola: wchodziwsklad Dziedzina: OT_ADJA_A Liczność: 0..1 Aggregation Rola: skladasie Dziedzina: OT_ADJA_A Liczność: 0..* Klasa: OT_ADMS_A Definicja: Klasa bazowa: Stereotypy: miejscowość Jednostki osadnicze lub inne obszary zabudowane odróżniające się od innych miejscowości odrębną nazwą, a przy jednakowej nazwie - odmiennym określeniem ich rodzaju. Miejscowość może się składać z części miejscowości PodzialTerytorialny idprng Nazwa (pełna): ID_PRNG Dziedzina: CharacterString Definicja: Identyfikator obiektu z PRNG (Państwowego Rejestru Nazw Geograficznych). idterytgmi Nazwa (pełna): ID_JEDNOSTKI_ADM Dziedzina: CharacterString Definicja: Identyfikator TERYT (TERC) gminy, do której przynależy miejscowość. liczbamieszkancow Nazwa (pełna): liczba mieszkańców Dziedzina: Integer Liczność: 0..1 Definicja: Liczba mieszkańców. rodzaj Nazwa (pełna): rodzaj miejscowości Dziedzina: OT_RodzajMiejscowosci Definicja: Rodzaj miejscowości. siedzibaurzedugminy Nazwa (pełna): siedziba urzędu gminy Dziedzina: Boolean Definicja: Informacja, czy miejscowość jest siedzibą urzędu gminy. geometria Nazwa (pełna): geometria Dziedzina: GM_Polygon Definicja: Geometria powierzchniowa. Dziedzina: Rola: Dziedzina: OT_ADMS_P Aggregation zawiera OT_ADMS_A 35
